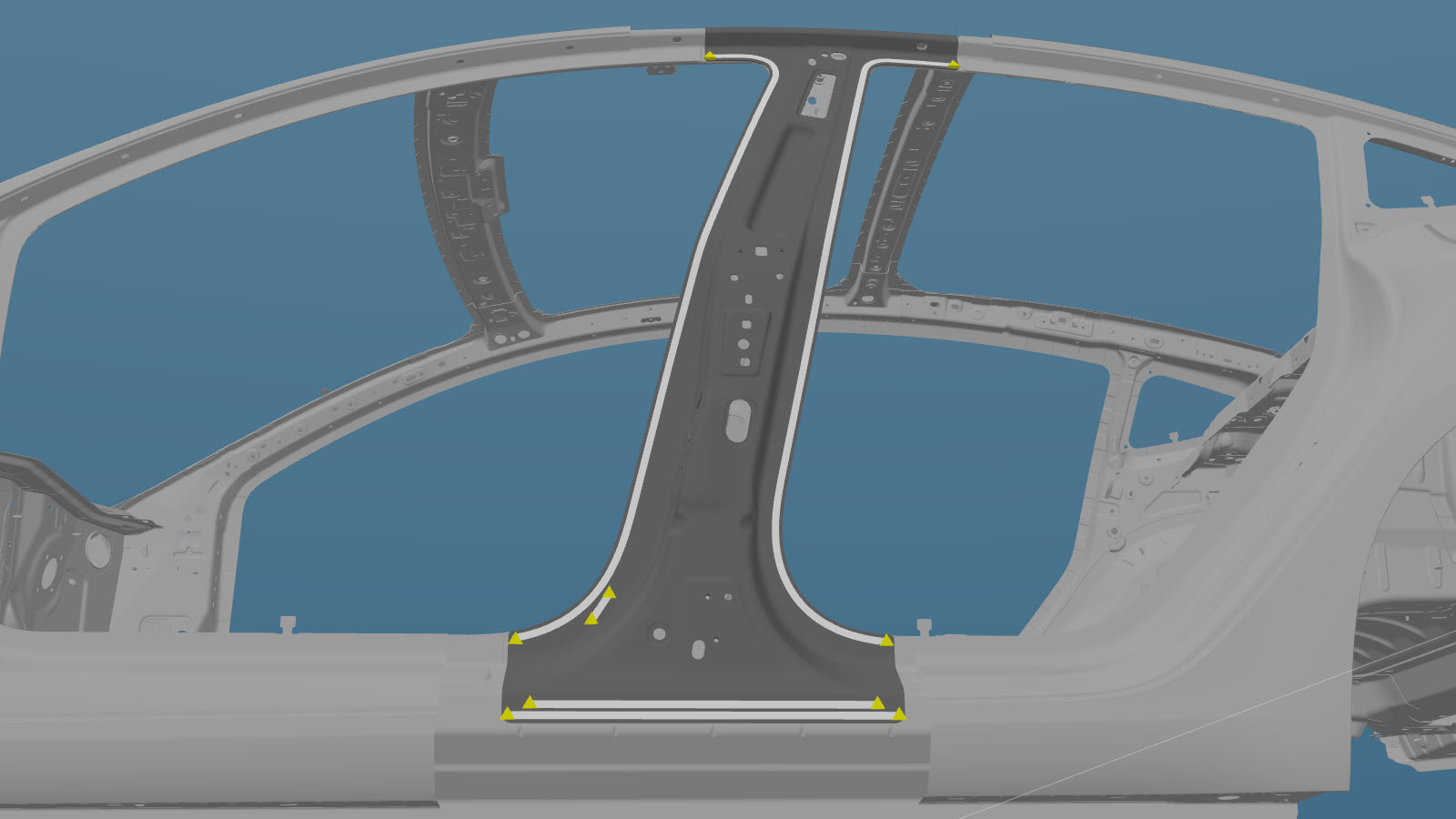

B 柱外件总成（完整）

零件清单

数量 描述 图片/备注
1 B 柱外件总成
33 高强度结构型铆钉，6.5 毫米
Informational PurposesAn informational icon, calling your attention
注
所要安装的铆钉数量取决于清除的焊缝数。
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。

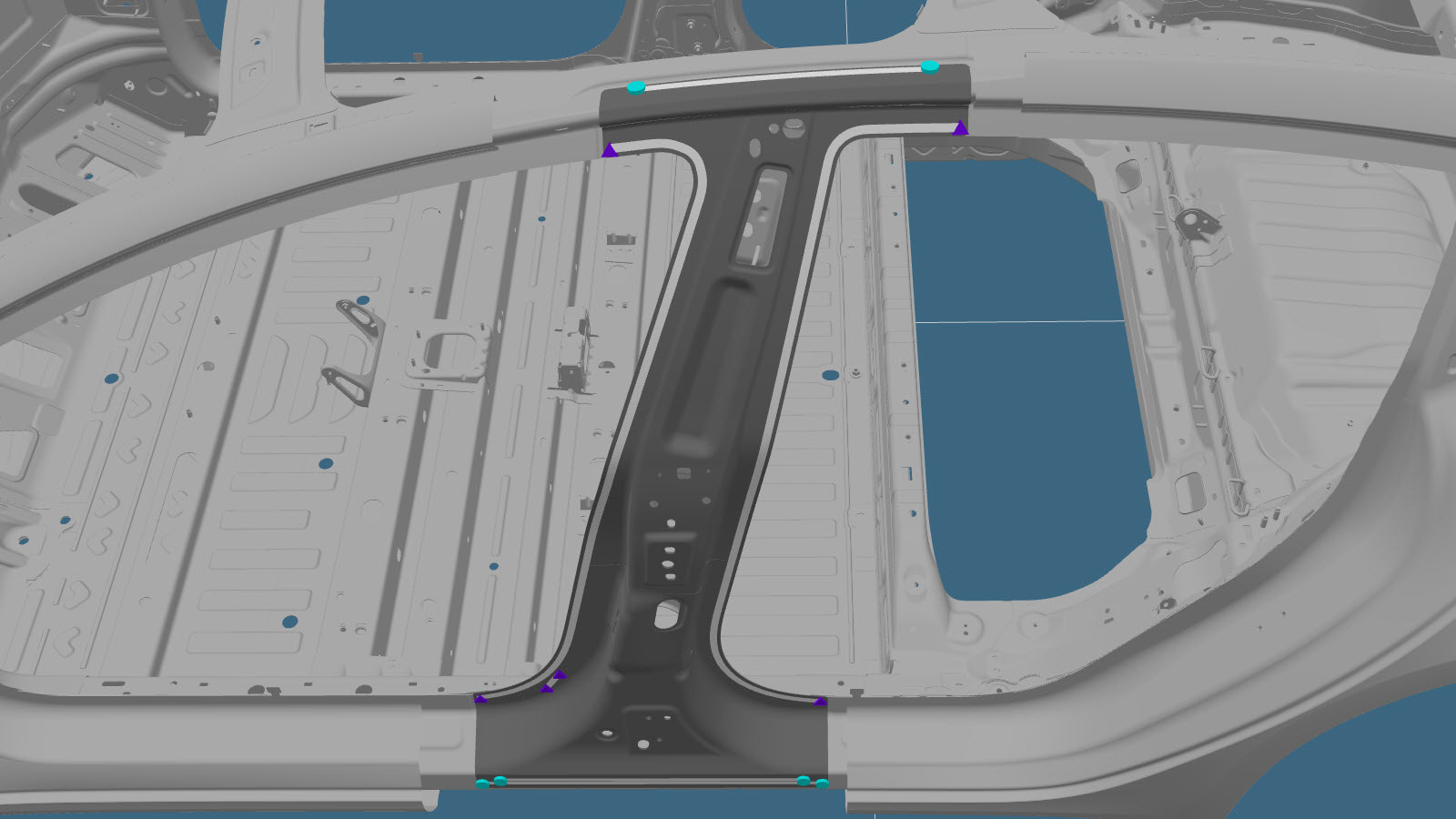

  2. 拆卸原装部件。

    或 原厂点焊焊缝

    Informational PurposesAn informational icon, calling your attention
    注
    如果有激光焊缝，请使用带式打磨机或砂轮磨光拆下的组件上的激光焊缝。清除激光焊缝时，仅限打磨到所要拆下的组件厚度。

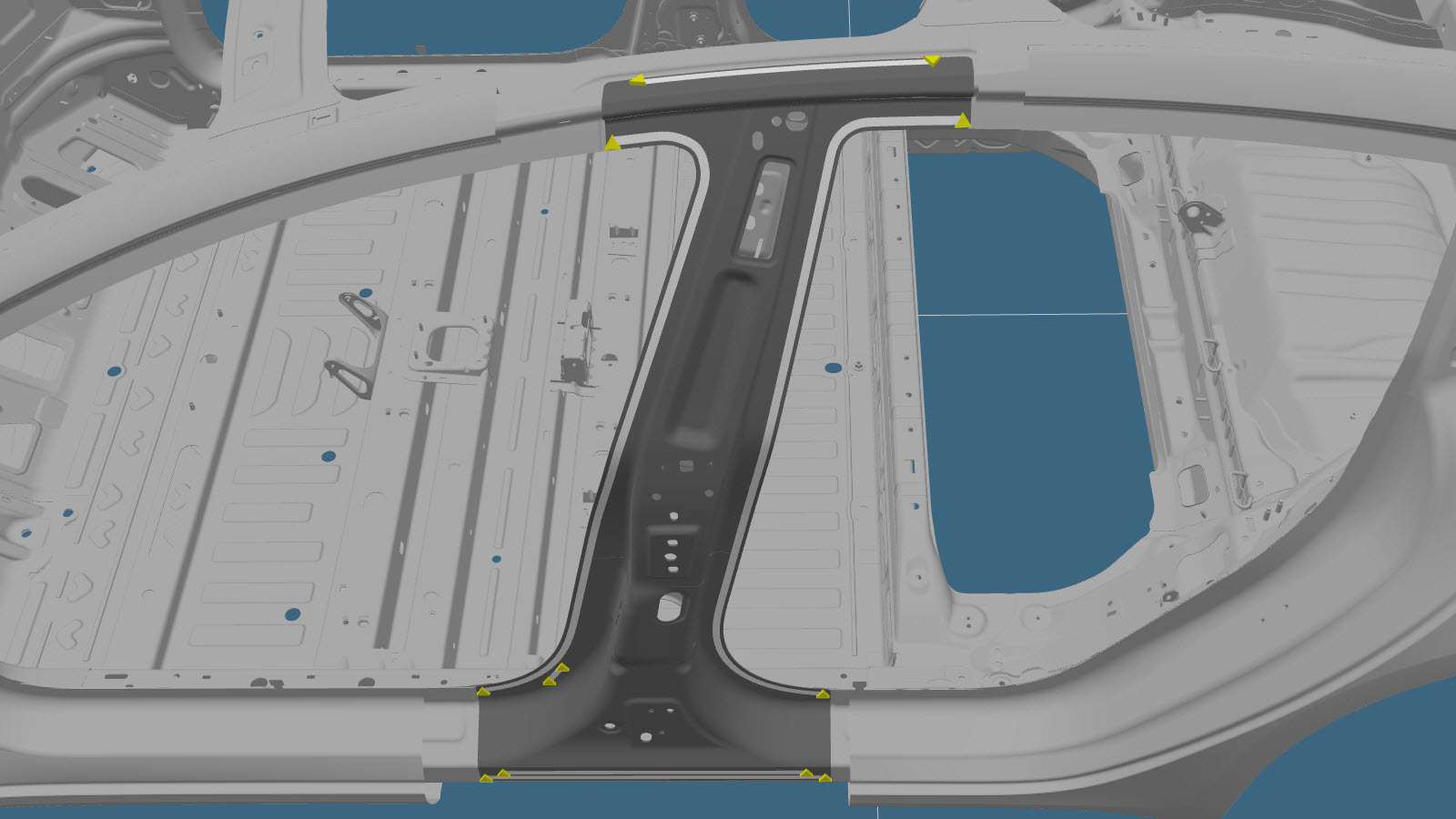

  3. 准备安装。
    或 安装点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    如果 B 柱外件由激光焊缝固定，请使用 3 个安装点焊焊缝更换各激光焊缝。
    或 高强度结构型铆钉，6.5 毫米
    Informational PurposesAn informational icon, calling your attention
    注
    安装底排铆钉，各铆钉中心应位于组件底边缘的指定高度。
    • A = 15 mm
  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  5. 安装新部件。
  6. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  7. 安装为露出所要更换的组件而被拆下的车身侧外件总成部分。
  8. 执行任何必要的维修后操作。
