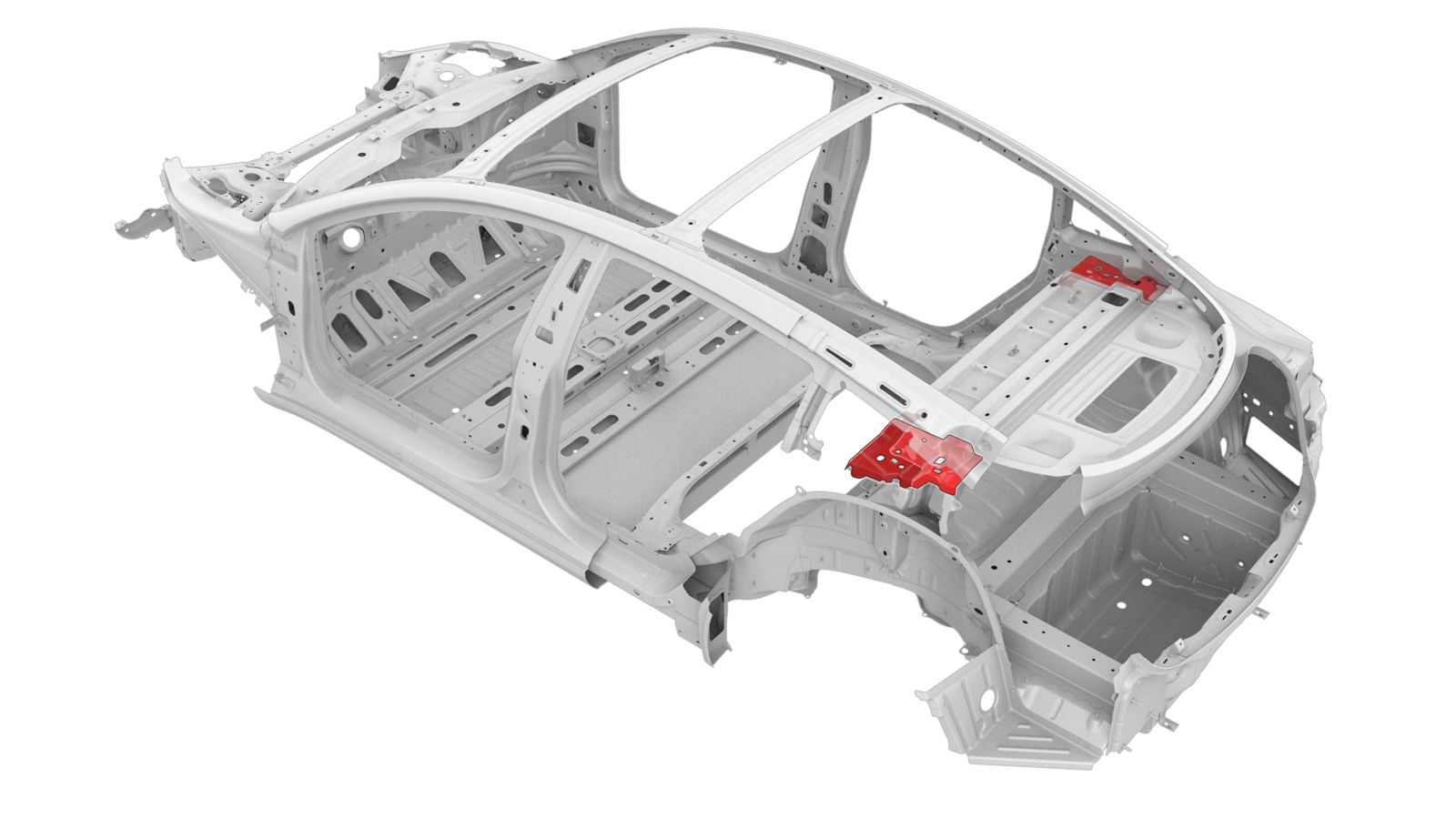

置物板加长板（前）

校正代码： 10101900702 10100103502 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

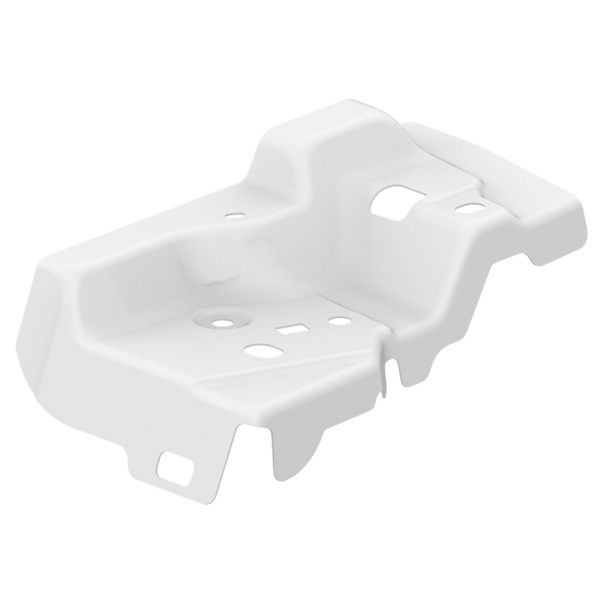

1 EXTN, Parcel Shelf Front（置物板加长板 - 前）
1 ASY，置物板卷收器
8 结构型灯笼铆钉，6.5 mm
6 沉头铆钉，4.8 毫米短款
6 流型铆钉 S18
2 螺栓，内六角梅花头 M6-1.00x12 ZINC ALUMINUM Tesla 零件号：1008842-00-A
2 螺母，六角，法兰，M6-1.0x14 Tesla 零件号：1016227-00-A

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 充电端口盖板 - 充电端口（欧洲、中东和非洲）（拆卸和更换）。
  2. 拆卸 母排 - 充电端口至高压电池（CCS）（拆卸和更换） ((拆卸和更换))。
  3. 拆卸 气囊 - 帘式 - 左侧（拆卸和更换）。
  4. 拆卸 安全带 - 第二排 - LH（拆卸和更换）。
  5. 拆卸 地毯 - 后部（拆卸和更换）。
  6. 拆卸 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
  7. 拆卸 轮拱内衬 - 后 - LH（拆卸和更换）。
  8. 拆卸 饰板 - 门槛板 - 后 - 左侧（拆卸和更换）。
  9. 拆卸 地毯 - 后备箱 （一片式）（拆卸和更换）。
  10. 拆卸 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  11. 拆卸 玻璃 - 车身 - 后围 - 左侧（拆卸和安装）。
  12. 拆卸 玻璃 - 背光灯（带加热泵款）（拆卸和安装）。
  13. 拆卸 撞销 - 车门 - 后 - 左侧（拆卸和更换）。
  14. 拆卸 车门 - 后 - 左侧（拆卸和安装）。
  15. 拆卸 后备箱（拆卸和安装）。
  16. 拆卸 支架 - 后 - 中间（拆卸和更换）。
  17. 拆卸后围内件（面板）。
  18. 拆卸置物板后加长板。
  19. 拆卸原装部件。
    注
    在下图中，已拆下上侧梁总成，提升可见度。执行此程序时，无需拆卸上侧梁总成。

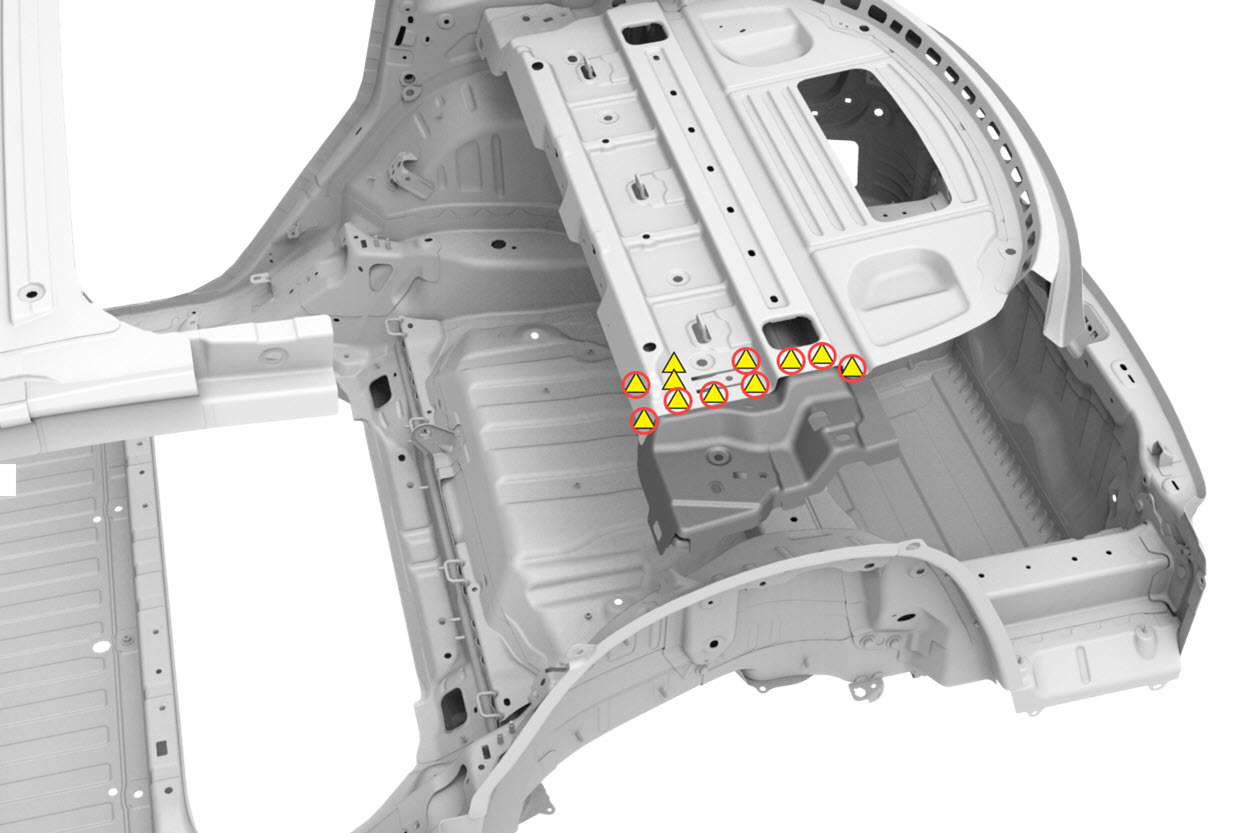

    原厂点焊焊缝

    或 钻透原厂点焊焊缝
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。

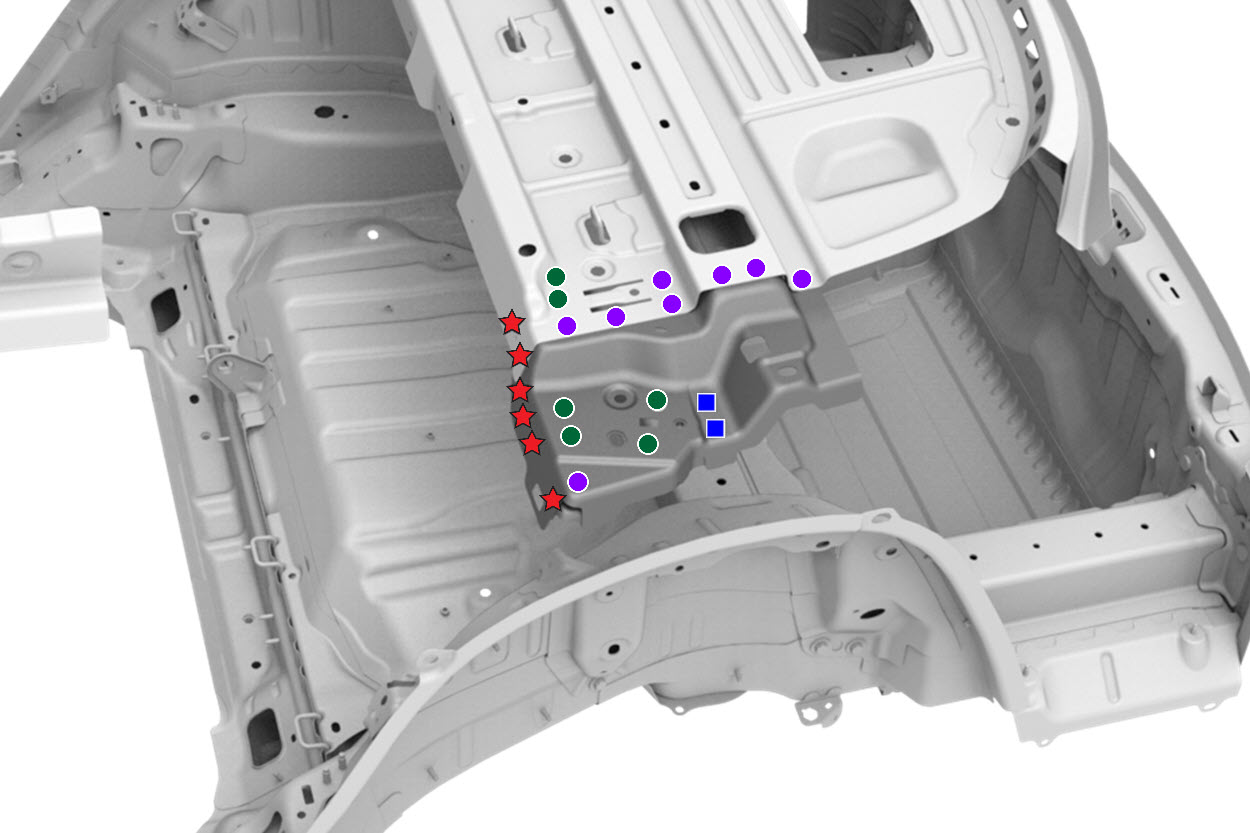

  20. 准备安装。

    结构型灯笼铆钉，6.5 mm

    沉头铆钉，4.8 毫米短款

    螺栓，内六角梅花头 和螺母

    流型铆钉 S18

  21. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  22. 安装新部件。

    螺栓，内六角梅花头 扭矩至 16 Nm。

  23. 安装后围内件（面板）。
  24. 安装置物板后加长板。
  25. 执行任何必要的维修后操作。
  26. 安装 支架 - 后 - 中间（拆卸和更换）。
  27. 安装 后备箱（拆卸和安装）。
  28. 安装 车门 - 后 - 左侧（拆卸和安装）。
  29. 安装 撞销 - 车门 - 后 - 左侧（拆卸和更换）。
  30. 安装 玻璃 - 背光灯（带加热泵款）（拆卸和安装）。
  31. 安装 玻璃 - 车身 - 后围 - 左侧（拆卸和安装）。
  32. 安装 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  33. 安装 地毯 - 后备箱 （一片式）（拆卸和更换）。
  34. 安装 饰板 - 门槛板 - 后 - 左侧（拆卸和更换）。
  35. 安装 轮拱内衬 - 后 - LH（拆卸和更换）。
  36. 安装 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
  37. 安装 地毯 - 后部（拆卸和更换）。
  38. 安装 安全带 - 第二排 - LH（拆卸和更换）。
  39. 安装 气囊 - 帘式 - 左侧（拆卸和更换）。
  40. 安装 母排 - 充电端口至高压电池（CCS）（拆卸和更换） ((拆卸和更换))。
  41. 安装 充电端口盖板 - 充电端口（欧洲、中东和非洲）（拆卸和更换）。
