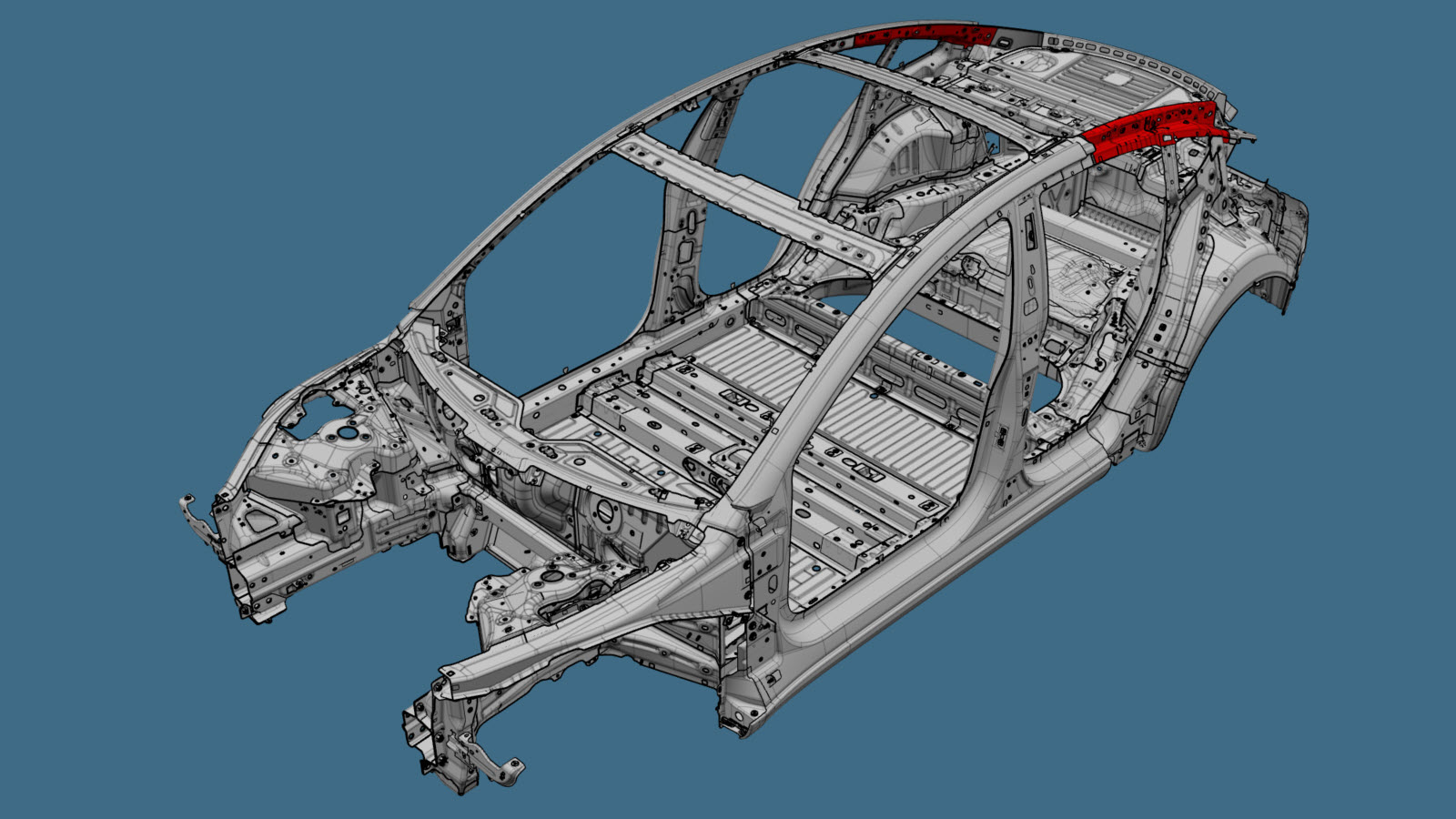

上侧梁加长板内件

维修程序

  1. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
  2. 拆下车顶纵梁加长板。
  3. 拆下泡沫挡板并保留，以便在后续步骤中重新安装。
  4. 拆卸原装部件。

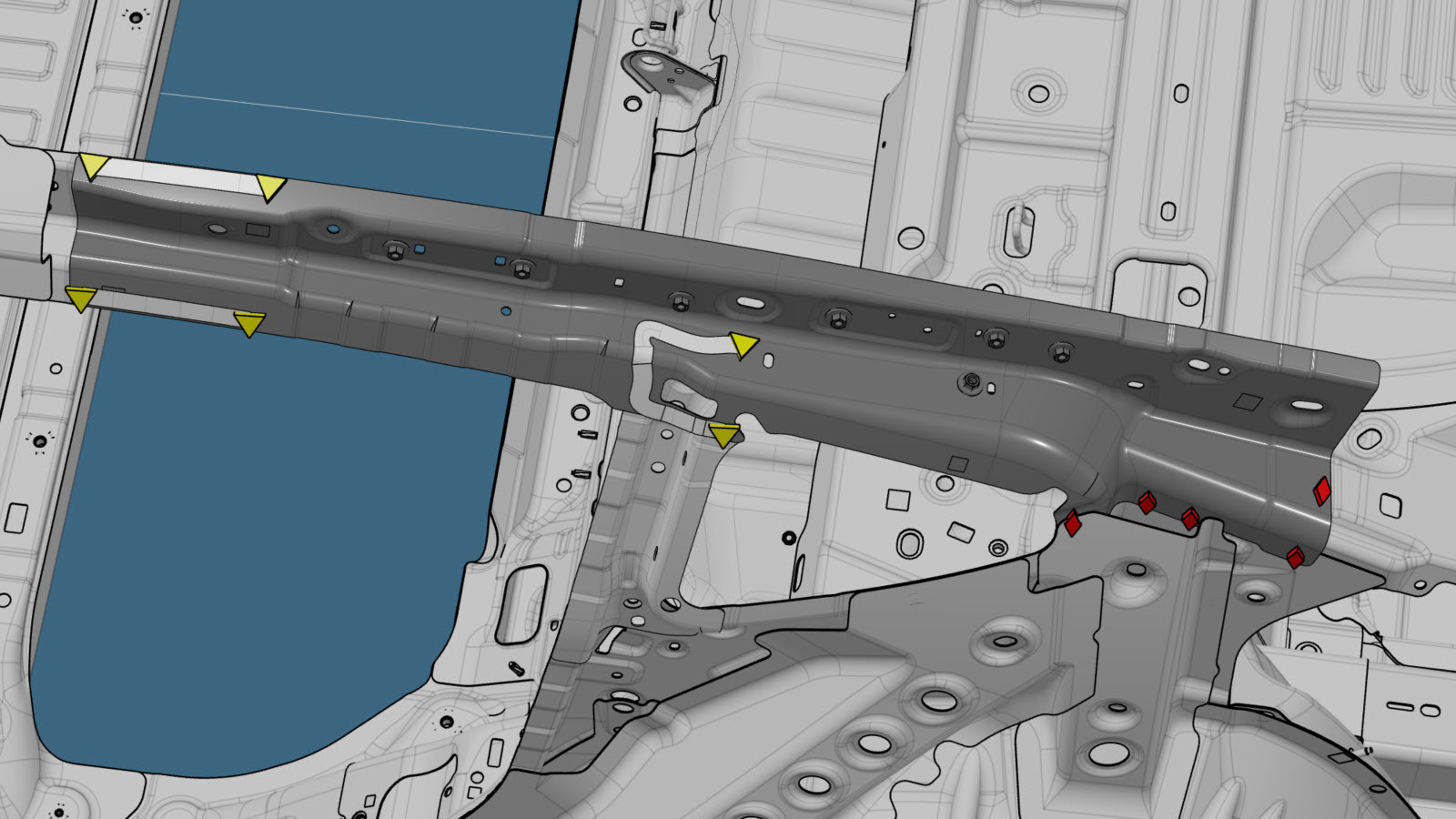

    原厂点焊焊缝

    原厂 SPR

    Informational PurposesAn informational icon, calling your attention
    注

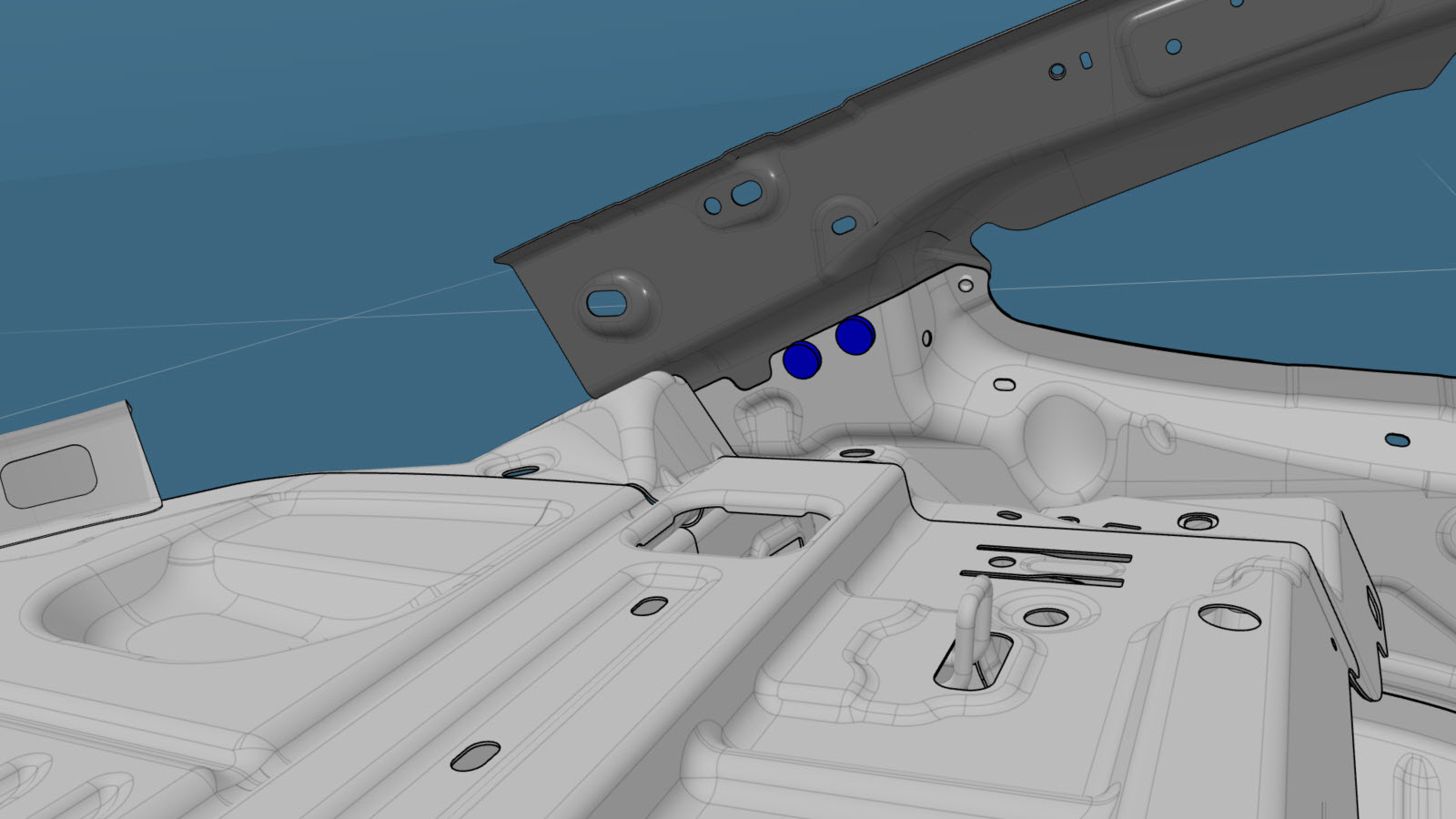

    重新安装车身侧外件总成的相应区块后，需要在红圈处安装一颗 S38 流型铆钉。
  5. 准备安装。

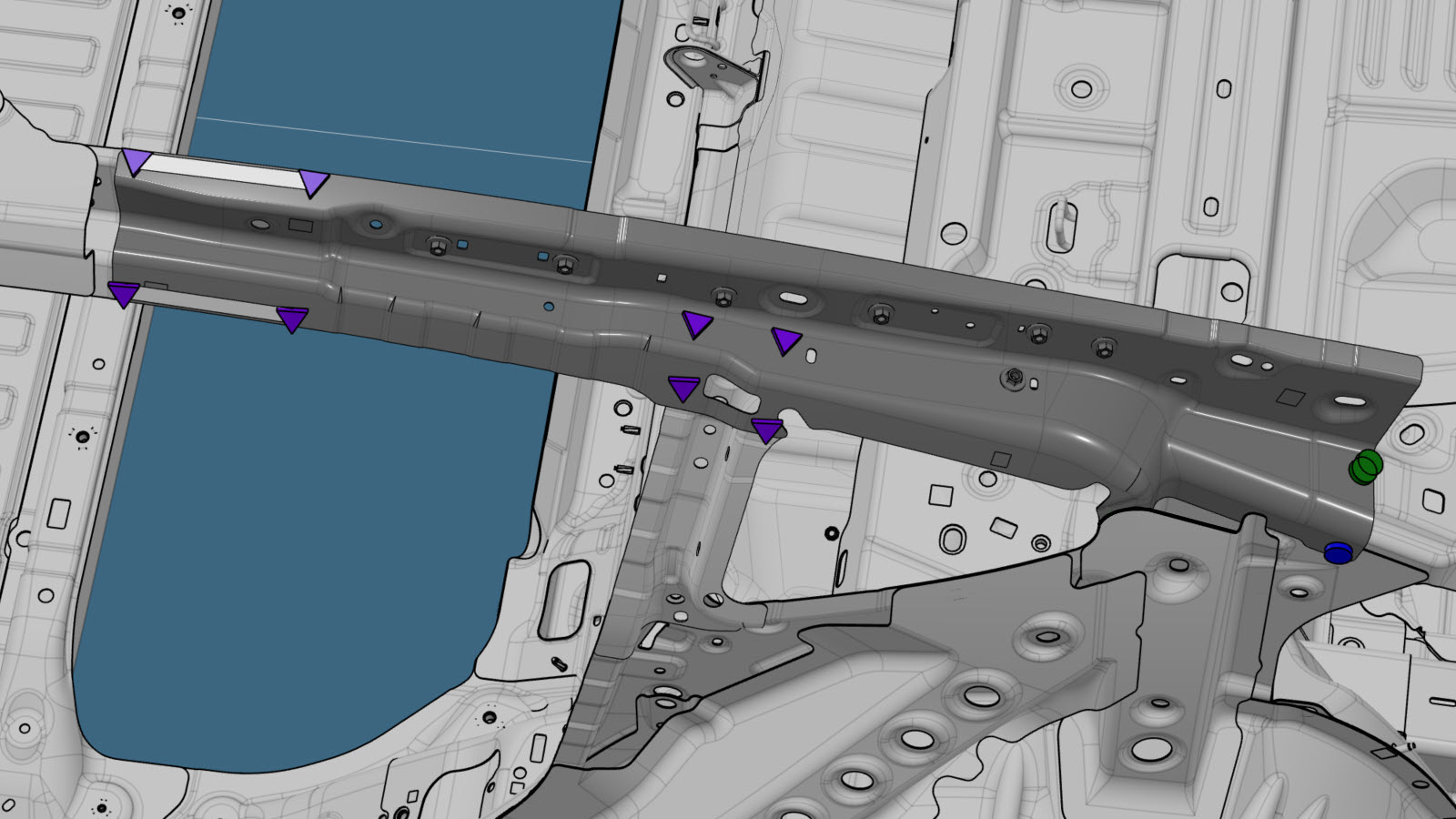

    安装点焊焊缝

    结构型铆钉，6.5 毫米短款

    沉头铆钉，4.8 毫米短款
    Informational PurposesAn informational icon, calling your attention
    注
    在拆下原厂 SPR 的孔的两侧安装沉头铆钉。
  6. 在车辆接合面以及新部件上涂抹结构型粘合剂。

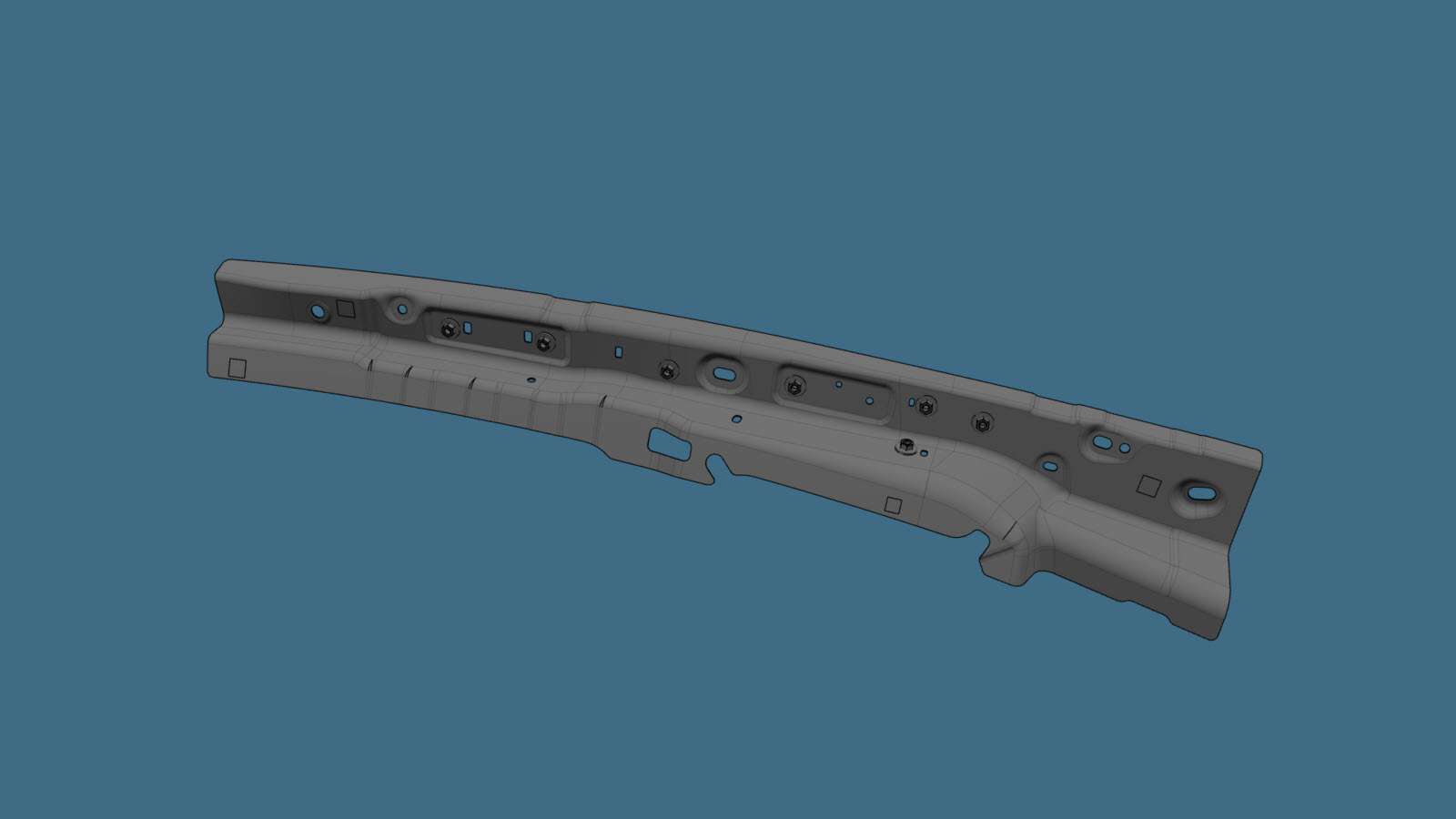

  7. 安装新部件。
  8. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  9. 重新安装此前拆下的泡沫挡板。
  10. 安装车顶纵梁加长板。
  11. 安装先前为露出更换组件而拆下的车身侧外件总成部分。

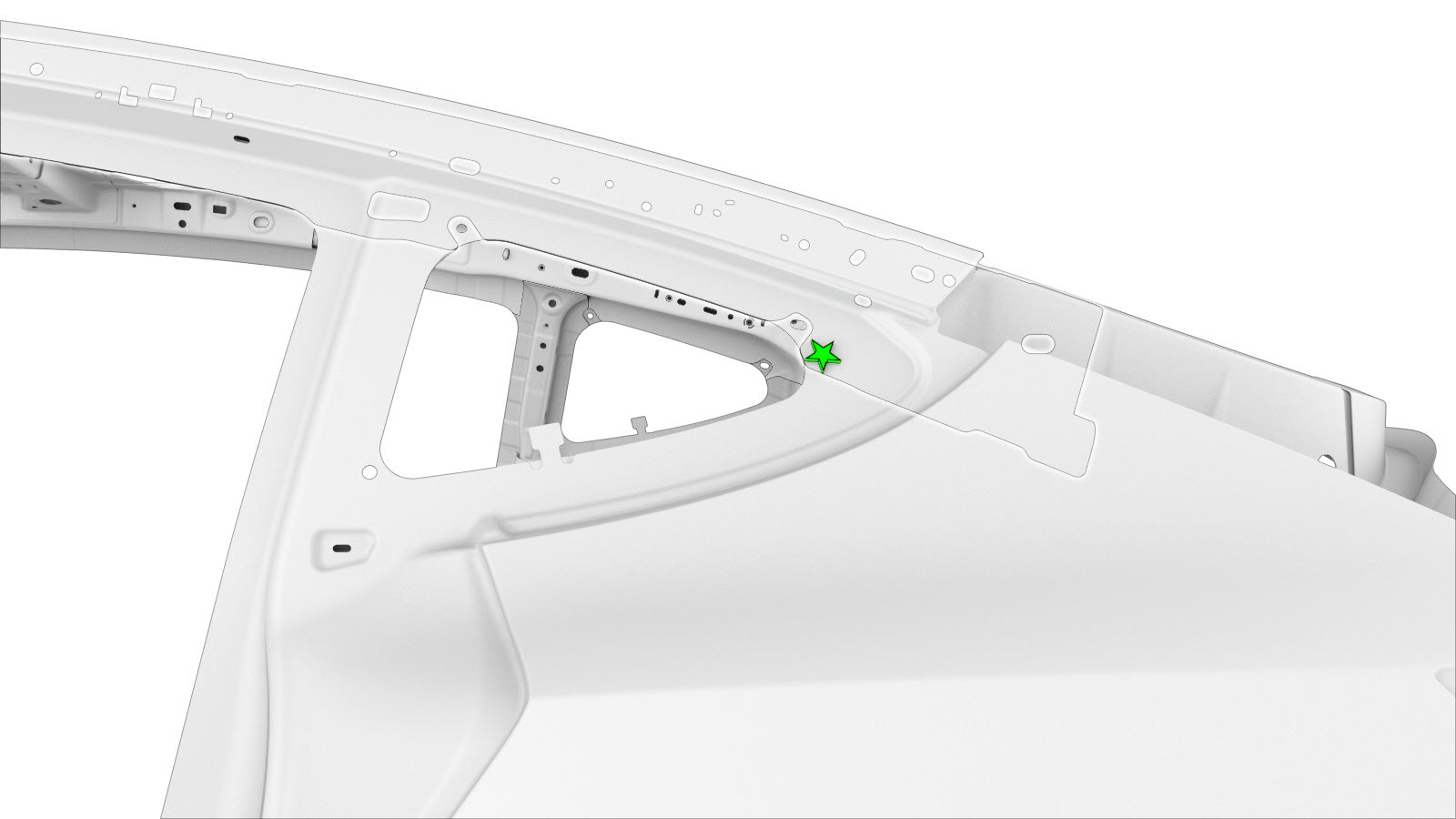

  12. 按指示安装紧固件。

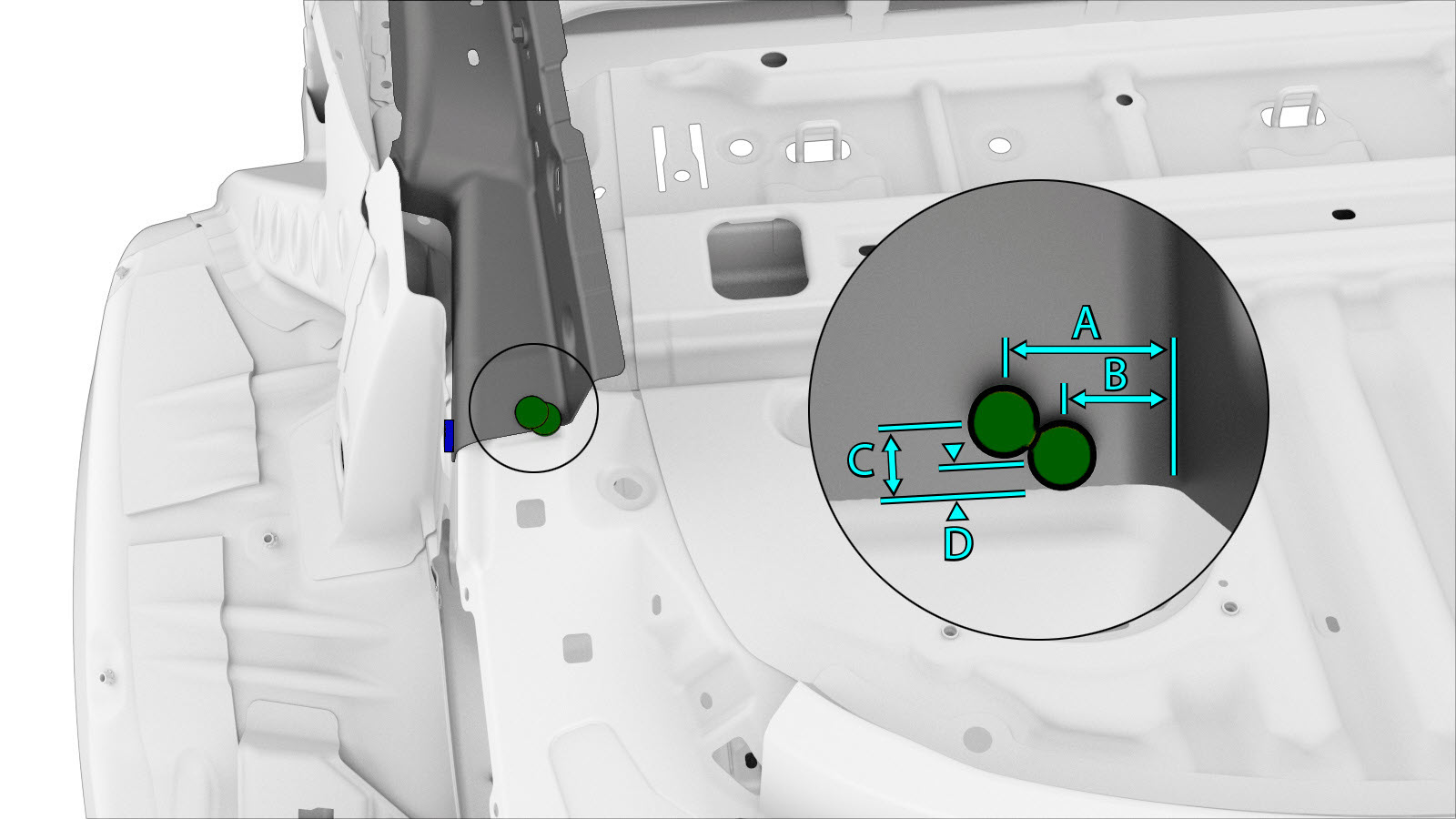

    流型铆钉 S38

  13. 执行任何必要的维修后操作。
