标准铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号

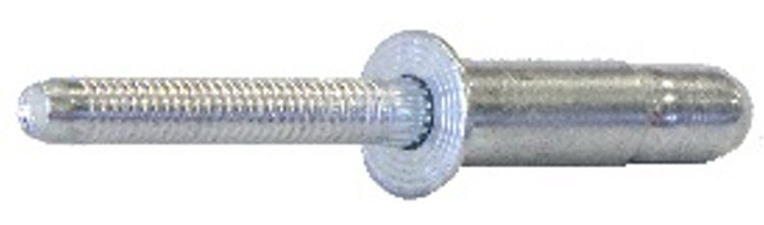

铆钉，4.8 毫米			铆钉，4.8 毫米，1.6 - 6.9 毫米	1028719-00-A
结构型铆钉，6.5 毫米短款			铆钉，6.5 毫米，2.0 - 9.5 毫米	1028408-00-A
结构型铆钉，6.5 毫米中款			STR.CMMN RIV 6.5 STL ZN 3-13.5	1062559-00-A
结构型铆钉，6.5 毫米长款			铆钉，6.5 毫米，2.0 - 15.9 毫米	1028409-00-A
结构型铆钉，6.5 毫米（高强度）			高强度铆钉，6.5 毫米，2.6 - 9.5 毫米	1454538-00-A
拉钉（铝制，圆头）			BLD RIV 5/32,0.126-0.187,AL/STL,DOMED	1003668-00-C

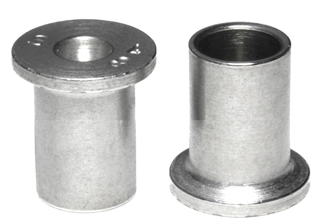

若要安装 8 毫米（5/16 英寸）结构型铆钉，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具与下文所列的适当附件进行安装。

当要求铆钉头与车身面板齐平时，请使用沉头铆钉。

沉头铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号
沉头铆钉，4.8 毫米短款			SM CTSK RVT, 4.8 ALU/STL2.0-3.1MM	1069308-00-A 或 2046255-00-A
结构型沉头铆钉，4.8 毫米长款			结构型沉头铆钉，4.8 毫米（3/16 英寸）套件，铝身/钢杆，铆接范围 3.18 - 8.41 毫米	1069326-00-A
结构型沉头铆钉，6.5 毫米			结构型沉头铆钉，6.5 毫米（1/4 英寸）套件，铝身/钢杆，铆接范围 4.06 - 12.07 毫米	1069327-00-A

安装沉头铆钉前，请使用 Microstop 锥口钻头套件（Tesla 零件号 1133101-00-A）钻埋头孔。调整工具深度以便铆钉头与周围板件齐平。请参阅Microstop 锥口钻头套件了解更多信息。

由于结构型灯笼铆钉后部小于常规结构型铆钉，因此当出现饰件间隙问题或需要更换短铆钉时，可使用结构型灯笼铆钉。结构型灯笼铆钉通常适用于总厚度小于等于 4.5 毫米的薄金属板。

结构型灯笼铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号
结构型灯笼铆钉，6.5 毫米			STR.BULB RIV6.5 STL ZN 2-4.5	1063943-00-A

当用于传统铆钉头的零件孔过大时，可使用结构型法兰铆钉。

结构型法兰铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号

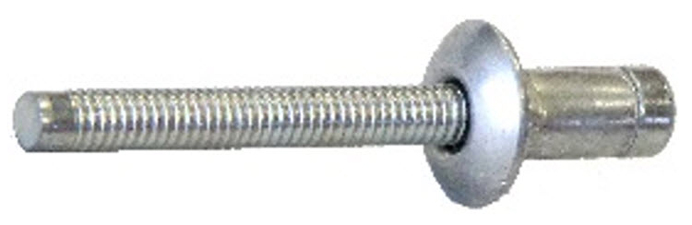

结构型法兰铆钉，6.5 毫米			LRG FLNG RIV6.5 STL ZN 2-15.9	1062558-00-A
结构型法兰铆钉，6.5 毫米（高强度）			RIVET STRCTR,1/4x0.1-0.375,STL,ZN	1116094-00-A

自冲铆钉 (SPR) 设计用于面板总数不超过 3 个的应用场合。只要可能，在安装时请确保自冲铆钉首先穿过较薄的面板。

自冲铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号
SPR，5x4			SPR Rivet C 5x4 H4 SKR	1026936-00-A
SPR，5x4.5			SPR Rivet C 5x4.5 H4 SKR	1026938-00-A
SPR，5x5			SPR Rivet C 5x5 H4 SKR	1026939-00-A
SPR，5x6 H4			SPR Rivet C 5x6 H4 SKR	1026940-00-A
SPR，5x6 H2			SPR Rivet C 5x6 H2 SKR	1026941-00-A
SPR，5x6.5			SPR Rivet C 5x6.5 H4 SKR	1026942-00-A
SPR，5x7			SPR Rivet C 5x7 H4 SKR	1026943-00-A
SPR，5x8 SKR			SPR Rivet K 5x8 H4 SKR	1026944-00-A
SPR，5x8 SK			SPR Rivet P 5x8 H4 SK	1026945-00-A
SPR，5x9			SPR Rivet K 5x9 H4 SKR	1028629-00-A

若要安装自冲铆钉，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具与适当的模具进行安装。对于 ProSpot 工具，请通过下表并结合车身维修手册程序中所列的 Böllhoff 模具确定合适的模具。

对于可能需要重复维修的部位，可使用流型铆钉代替自冲铆钉，这样一来便无需在车身面板上钻额外的孔。请参阅使用流型铆钉了解更多信息。

流型铆钉信息
紧固件类型	紧固件符号	紧固件路径符号	零件名称	零件号
流型铆钉，S08			Flw Frm Rvt,S08-8mmSt.Stl 1.3-2.5	1069328-00-A
流型铆钉，S18			Flw Frm Rvt,S18-8mmSt.Stl 2.3-3.5	1069329-00-A
流型铆钉，S28			Flw Frm Rvt,S28-8mmSt.Stl3.35-4.10	1069330-00-A
流型铆钉，S38			Flw Frm Rvt,S38-8mmSt.Stl 4.0-5.15	1069331-00-A
流型铆钉，S48			Flw Frm Rvt,S48-8mmSt.Stl 5.0-6.1	1069332-00-A
流型铆钉，S58			Flw Frm Rvt,S58-8mmSt.Stl 6.0-7.2	1069333-00-A
流型铆钉，S68			Flw Frm Rvt,S68-8mmSt.Stl 7.1-8.3	1069334-00-A

若要安装流型铆钉，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具与适当模具，按照下文所述的安装压力进行安装。

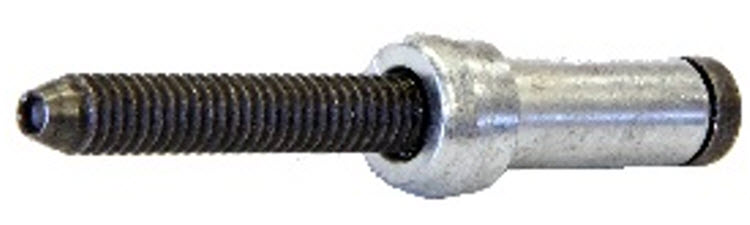

BOM（盲孔、特大型机械锁紧固件）的直径为 5/16 英寸，结构型铆钉的直径为 8 毫米。

BOM 和 8 毫米结构型铆钉信息
紧固件类型	紧固件符号	紧固件路径	零件名称	零件号
BOM，5/16 英寸		不适用	BOM5/16 STL ZINC GRIP7.95-11.1	1062555-00-A
8 毫米结构型铆钉			BLIND RIVET 5/16X4.0-7.0 GRIP STL ZN	1058710-00-A

若要安装 BOM，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具与下文所列的适当附件进行安装。

NeoBolt 和 AVBolt 铆钉的直径为 3/4 和 5/8 英寸。

NeoBolt 信息
紧固件类型	紧固件符号	零件名称	零件号	铆接范围
NeoBolt		NeoBolt 铆钉，3/4 英寸，短款	1599680-00-A	12.7 - 22.1 毫米。
		NeoBolt 套环，3/4	1599682-00-A	不适用
		NeoBolt 铆钉，3/4 英寸，长款	1599681-00-A	25.4 - 34.8 毫米。
		NeoBolt 套环，3/4	1599682-00-A	不适用
		NeoBolt 铆钉，5/8 英寸	1599677-00-A	4.9 - 15.7 毫米。
		NeoBolt 套环，5/8	1599679-00-A	不适用
AVBolt 铆钉	不适用	Avbolt 铆钉，5/8 英寸	1600794-00	12.7 - 19.05 毫米。

若要安装 NeoBolt，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具进行安装。

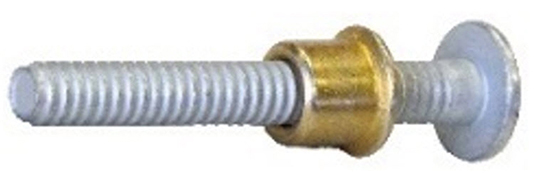

销套紧固件的直径为 1/4 英寸和 5/16 英寸。

销套信息
紧固件类型	紧固件符号	零件名称	零件号
销套，1/4 英寸		PIN&COLLAR 1/4 STL ZINC 1.6-15.9	1062557-00-A
销套，5/16 英寸		PIN&COLLAR5/16 STL ZNC 3.2-19.1	1062556-00-A

若要安装销套，请使用本文档已批准的紧固件安装工具章节中所列的其中一种工具与下文所列的适当附件进行安装。

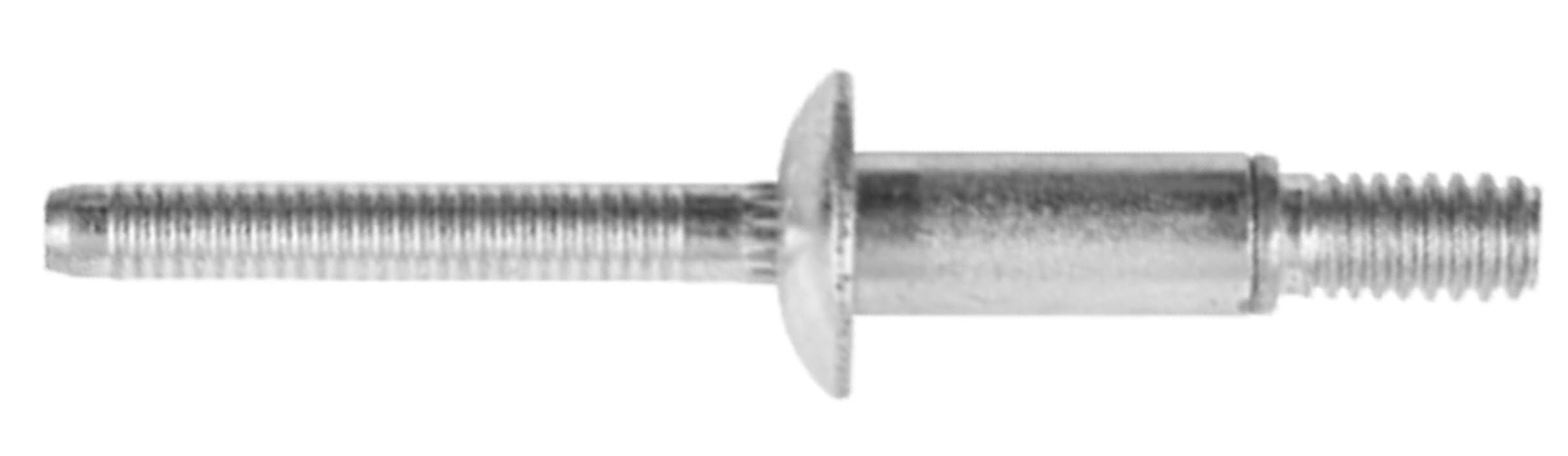

要安装铆钉螺柱，请使用能够正确安装指定紧固件的工具。

	各个紧固件符号	紧固件路径符号	零件号
铆钉螺柱			因维修程序中指定的具体紧固件而异。

使用下表确定可用于安装不同类型已批准紧固件的已批准紧固件安装工具。

紧固件安装工具	紧固件
	SPR	流型铆钉	BOM 和 8 毫米结构型铆钉	销套	4.8 毫米和 6.5 毫米结构型铆钉和沉头铆钉	NeoBolt 和 AVBolt

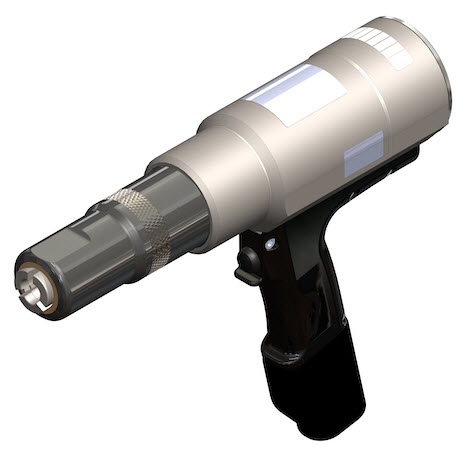

XPress 800 工具
ProSpot PR-5
ProSpot PR-5D

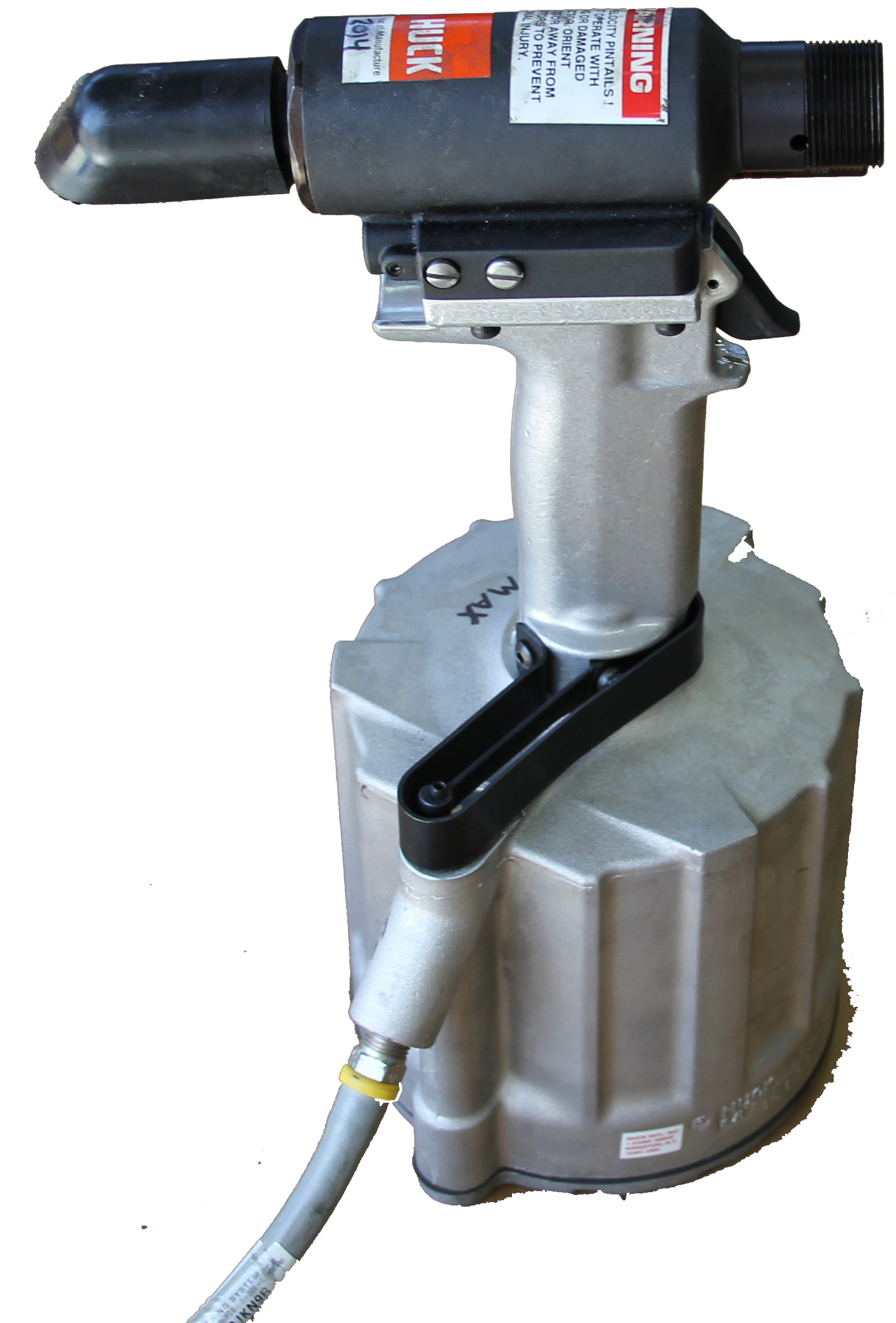

Huck 254 Pneudraulic 安装工具

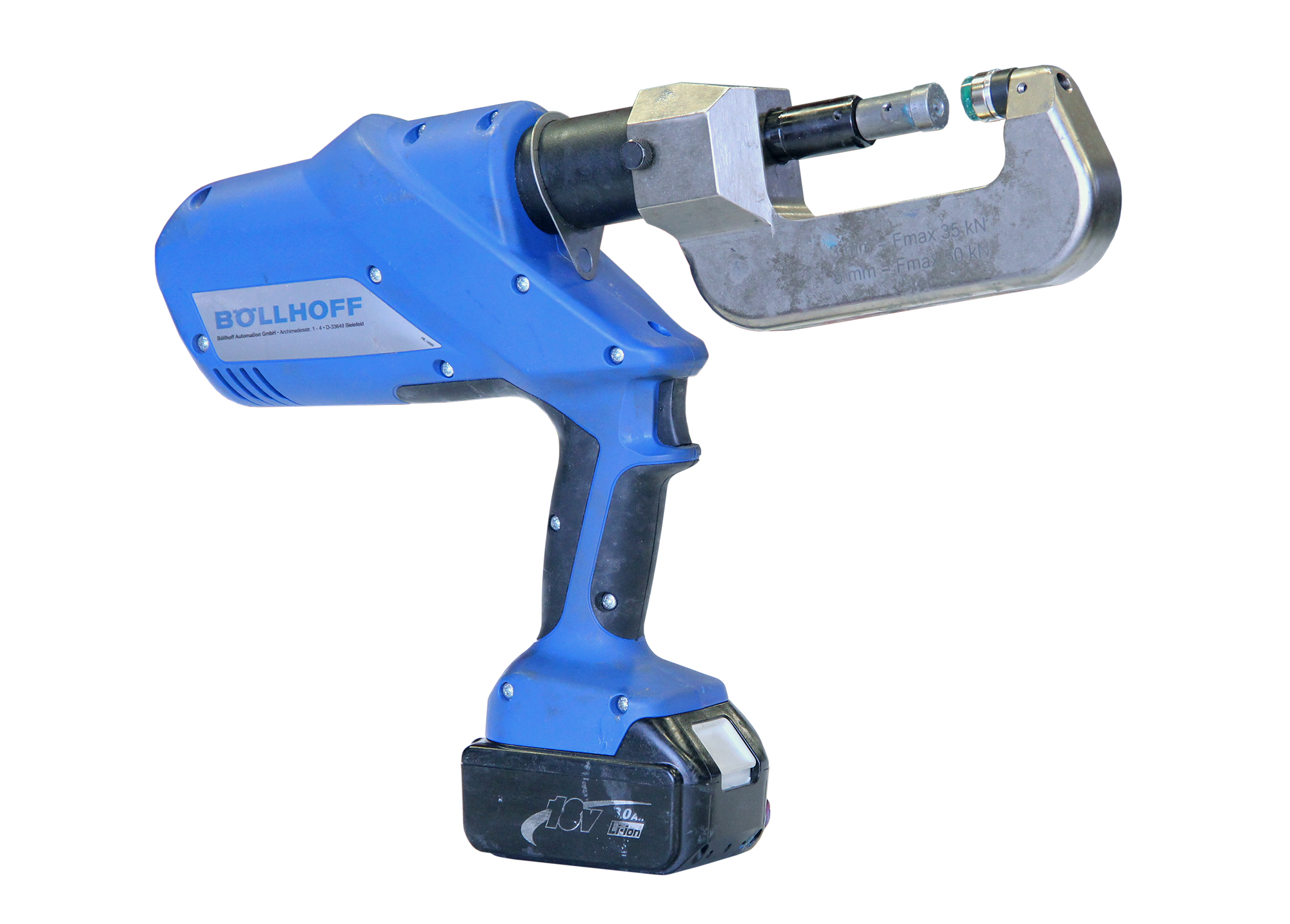

Bӧllhoff HTF 50 SPR 工具
TKR PNP 90 UN 2.0
TKR PNP 90 XT²
Stanley AV25
Gesipa PowerBird Pro（带 90°弯头）

• 已批准
• 未批准
