后轮罩后加固件

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
不使用车架工作台也可完成此程序。

零件清单


数量	描述	图片/备注

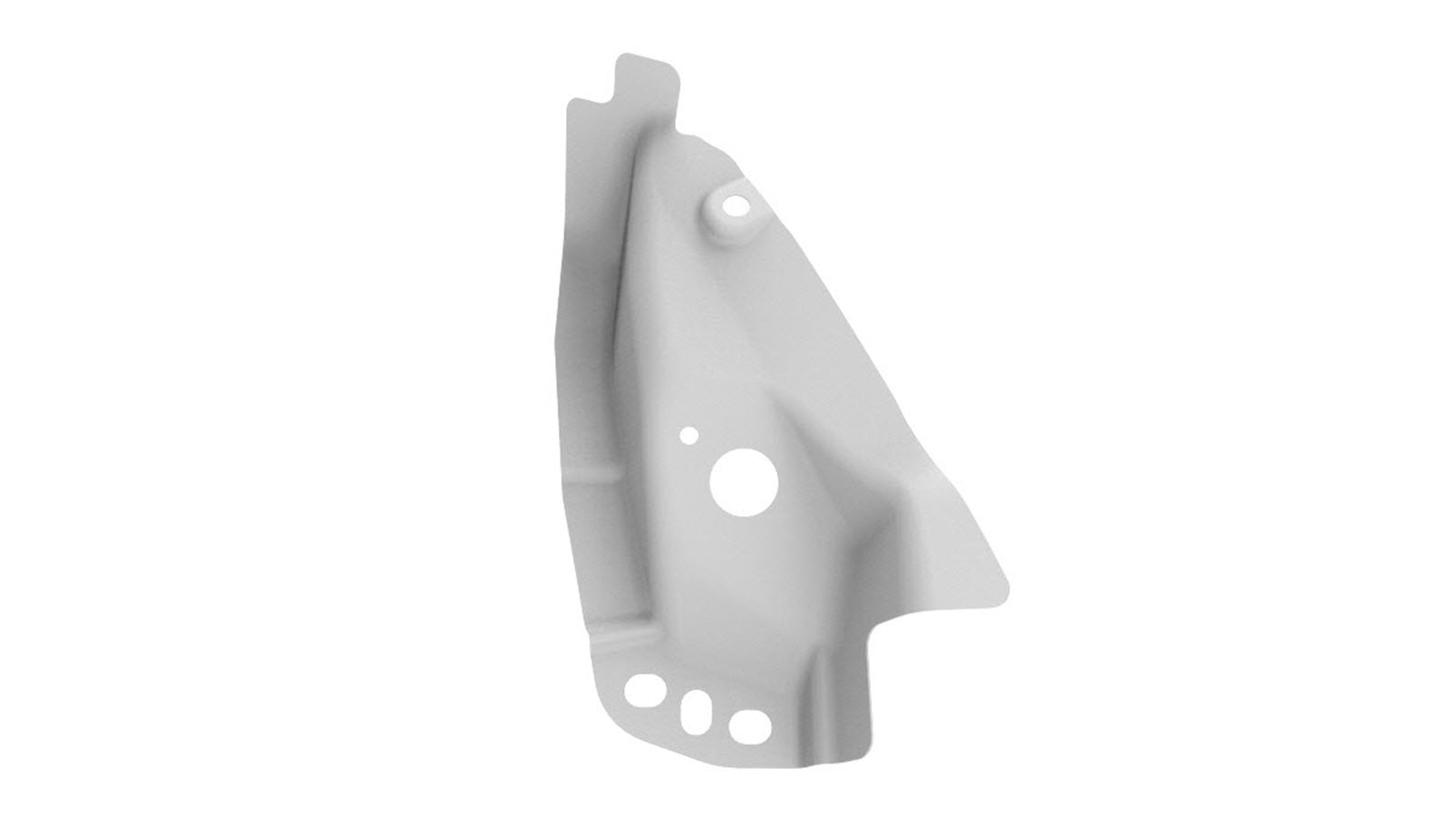

1	STIFF, RR WHEELHOUSE RR - SVC（后轮罩后加固件）
12	结构型灯笼铆钉，6.5 毫米
2	螺栓 , BOLT&WSHR,HX,M8x23.5,STL	Tesla 零件号 1063260-00-C。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆卸后减震器支座上部。

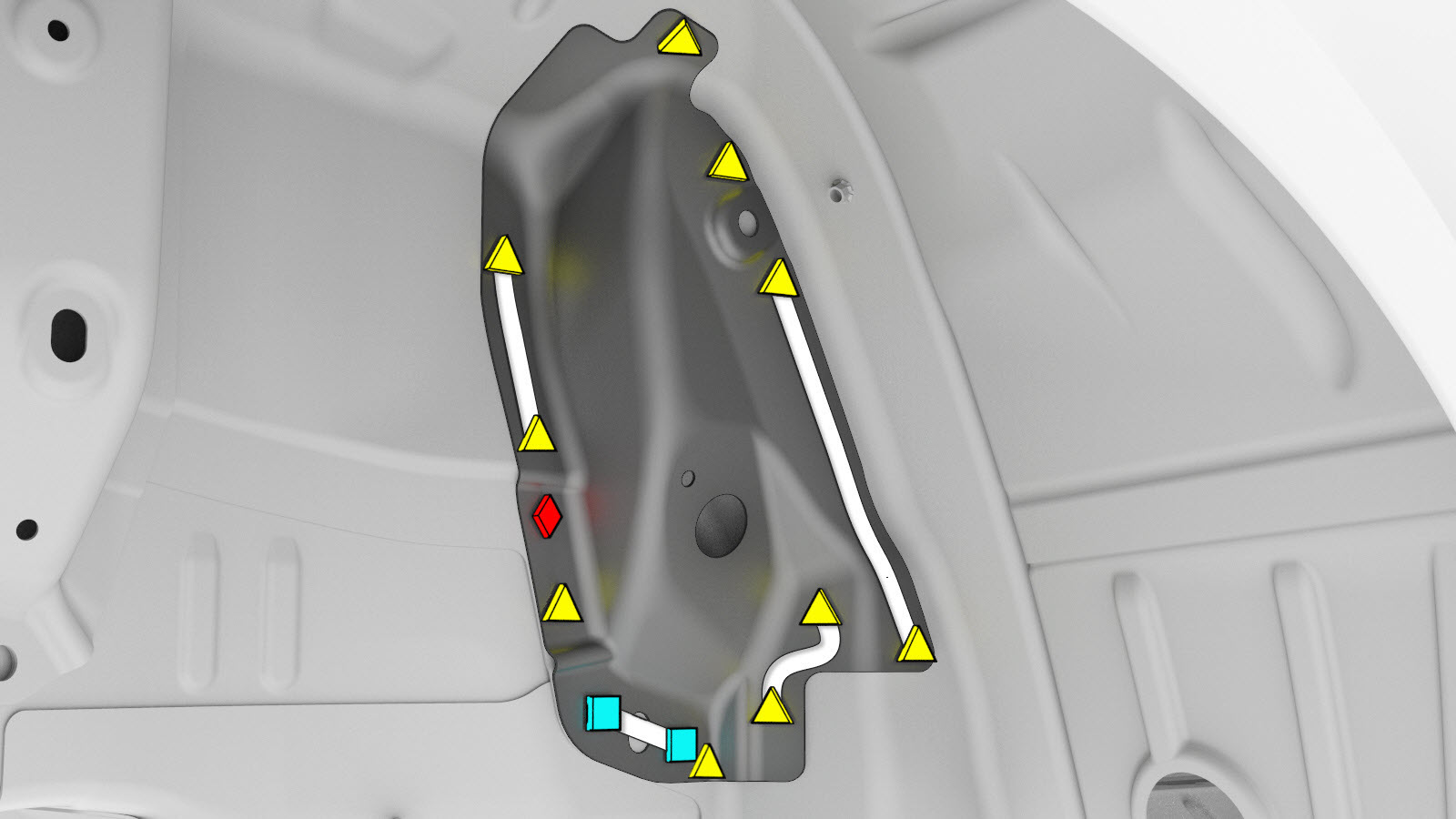

拆卸原装部件。
或原厂点焊焊缝
或六角头螺栓

或原厂 SPR

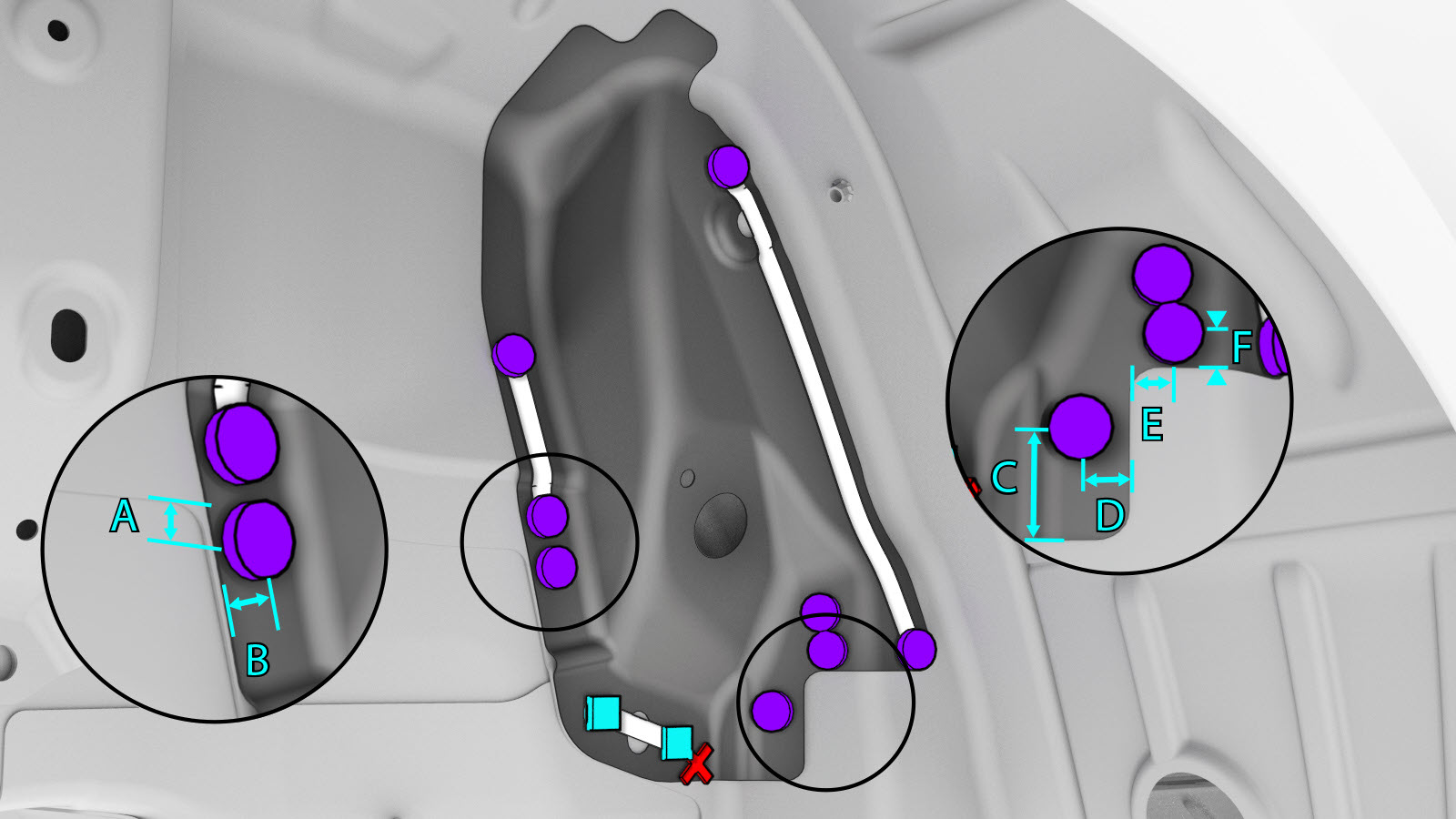

准备安装。
注
红色 X 表示此处工厂安装的紧固件未进行更换。
或结构型灯笼铆钉，6.5 毫米
- A = 8 mm.
- B = 12 mm.
- C = 32 mm.
- D = 14 mm.
- E = 12 mm.
- F = 10 mm.
螺栓
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
将这些螺栓拧紧至 24 Nm。
安装后减震器支座上部。
执行任何必要的维修后操作。
