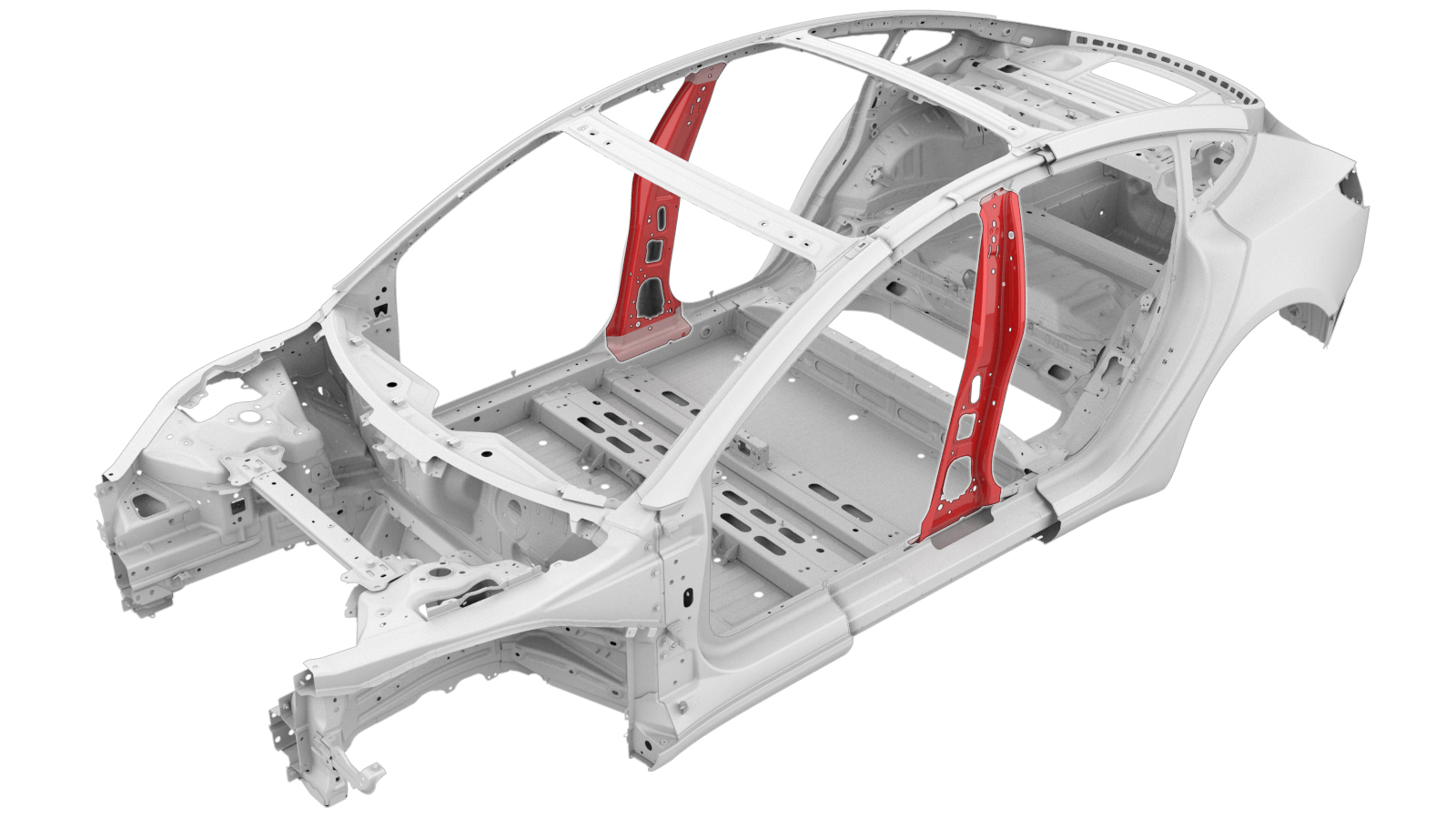

B 柱内件总成（完整）

零件清单

数量 描述 图片/备注

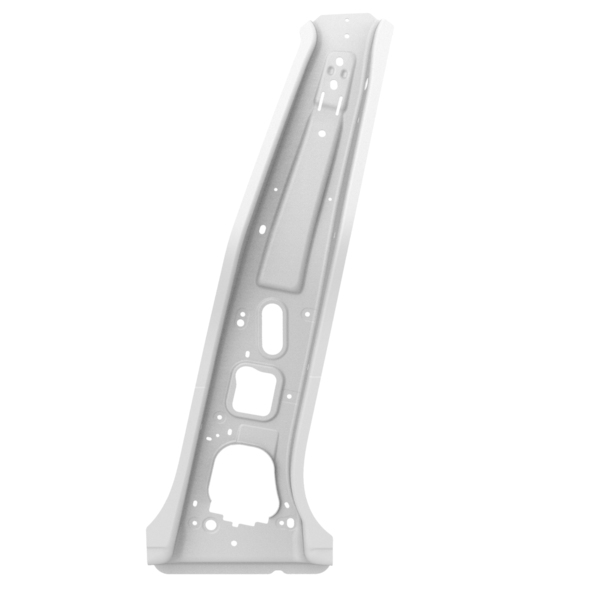

1 M3 ASY, B PILLAR INR（B 柱内件总成）
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下 B 柱外件总成（完整）。

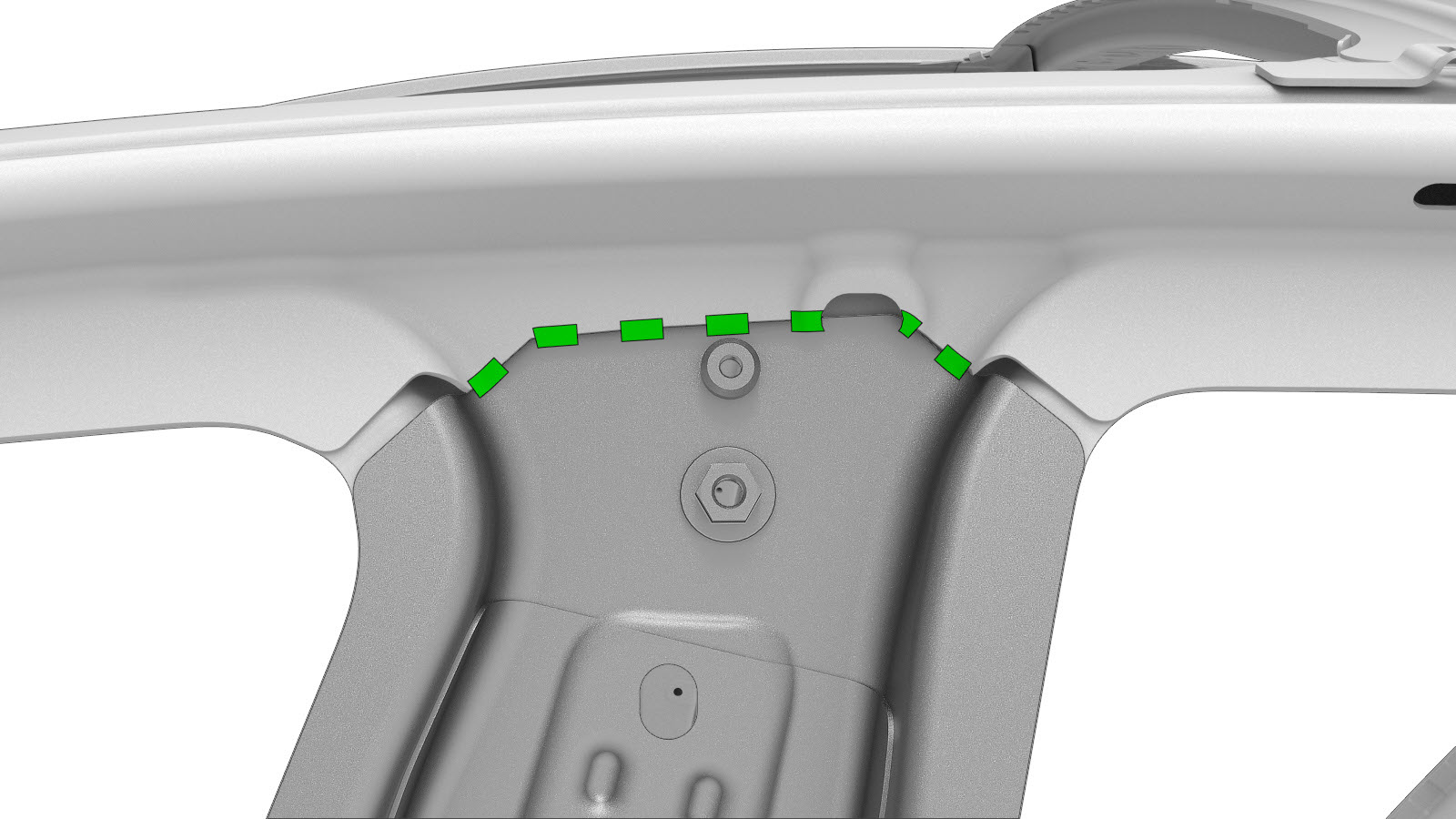

  2. 根据图示修整 A 柱外件，露出下方 B 柱内件。

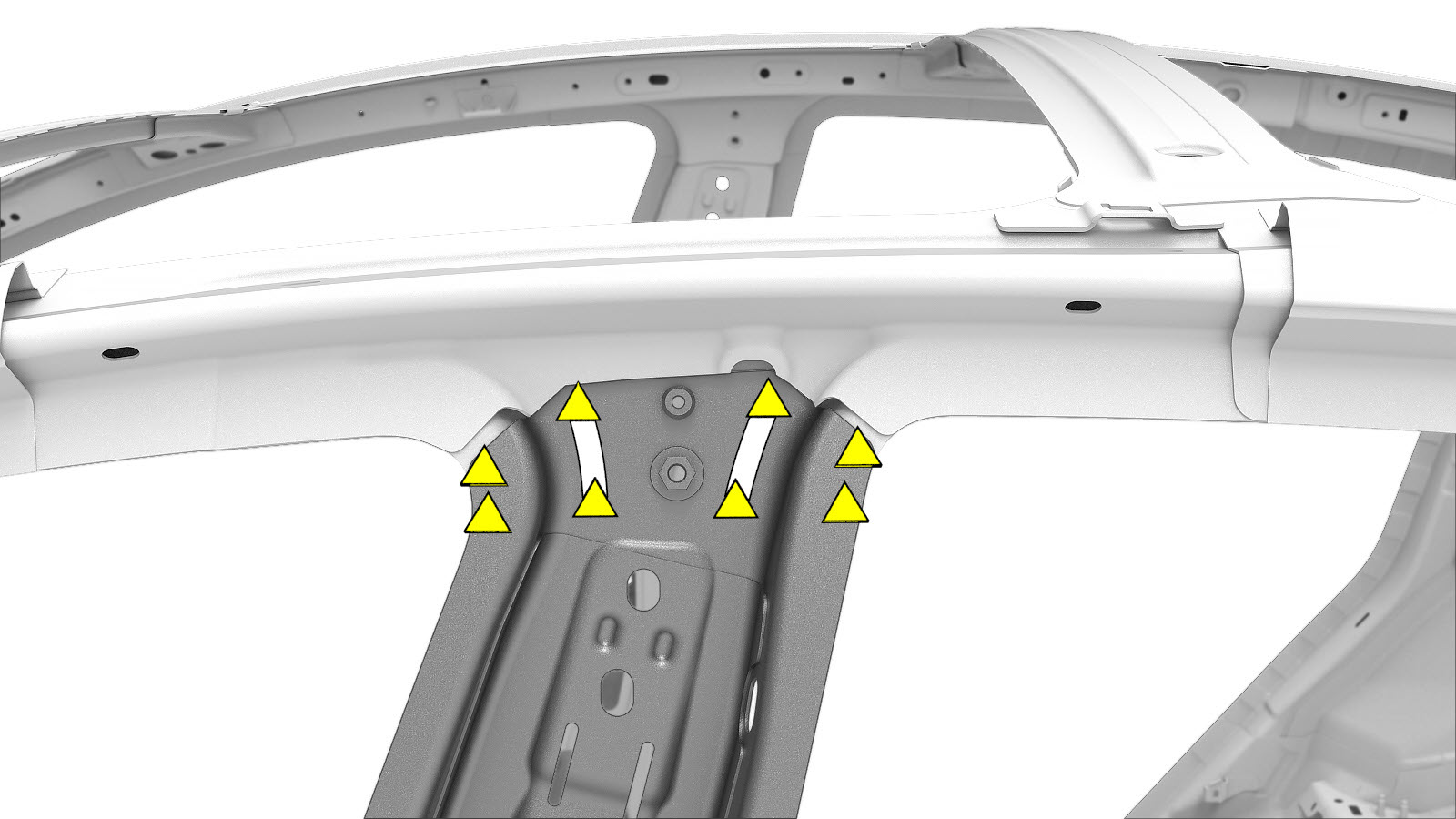

  3. 拆卸原装部件。
    或 原厂点焊焊缝

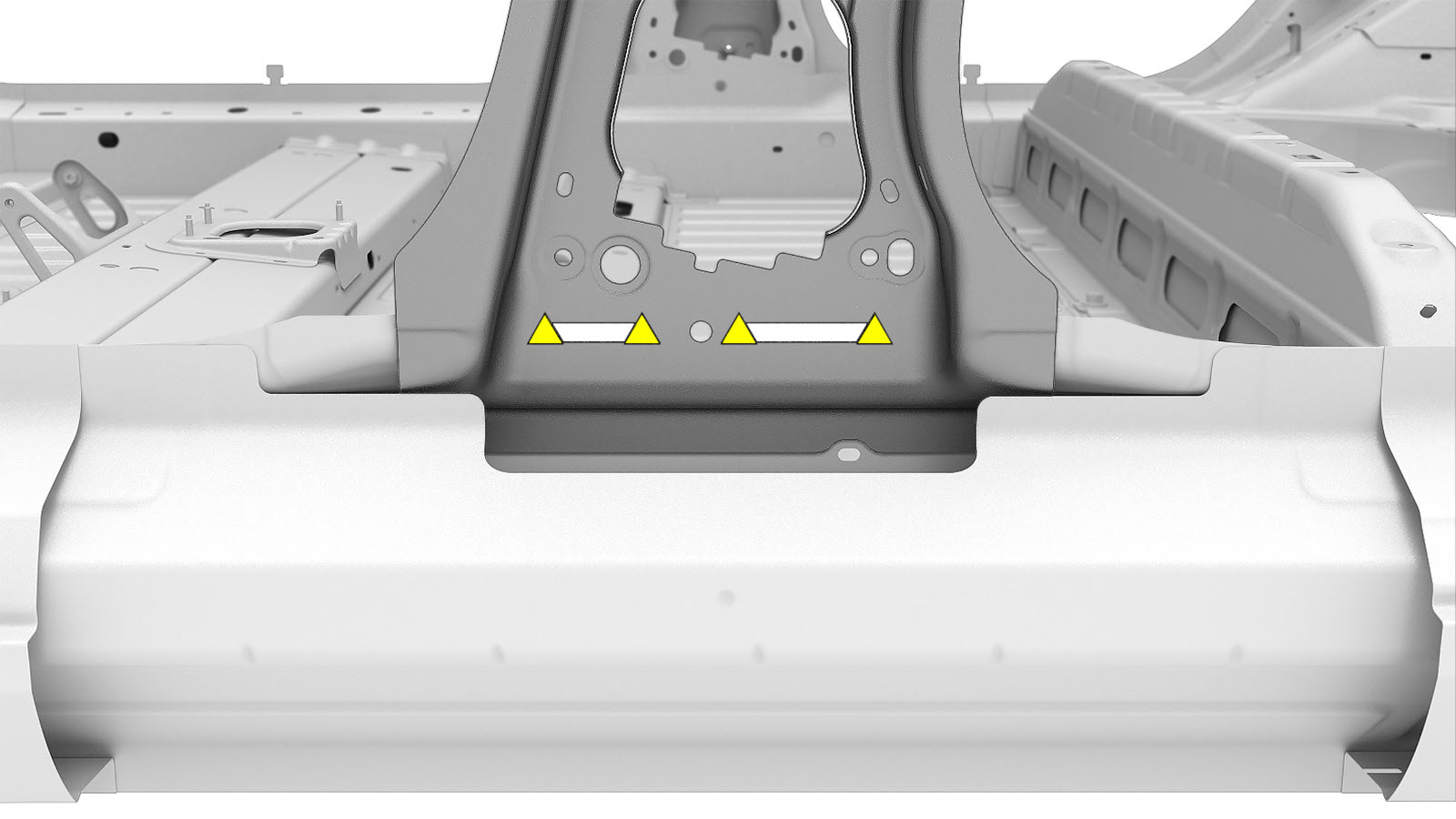

  4. 如下所示切割新组件。
    切割线
    • A = 5 mm
  5. 准备安装。
    或 安装点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    确保安装点焊焊缝将新 B 柱内件固定到下方面板上。
  6. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  7. 安装新部件。
  8. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  9. 安装 B 柱外件总成（完整）。
  10. 执行任何必要的维修后操作。
