门槛外件（前部区块）

维修程序

  1. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
  2. 拆下铰链柱（区块）。
  3. 在指定位置切割原装部件。

    切割线

    参考线/点

    • A = 50 mm
  4. 拆卸原装部件。

    或 原厂点焊焊缝

  5. 在指定位置切割新组件。

    切割线

    参考线/点

    • B = 942 mm
  6. 从第二个新门槛外件上制作一块 80 毫米宽的加固板。

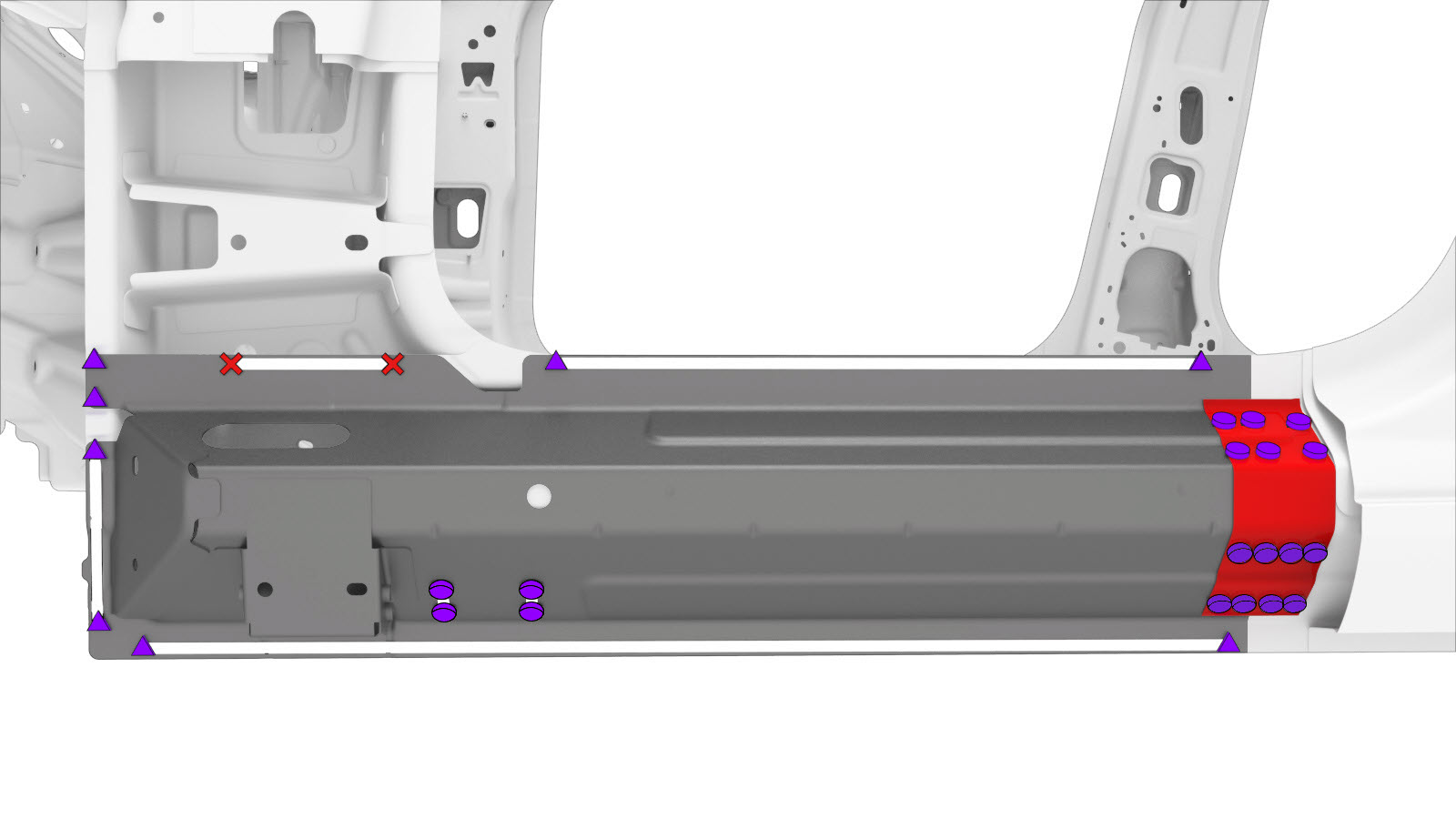

  7. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
    Informational PurposesAn informational icon, calling your attention
    注
    为要安装的每个铆钉钻一个 6.7 毫米的孔，该孔要同时穿过门槛外件和门槛插件的顶部。这些孔可以为门槛外件区块使用的铆钉提供间隙。

    或 结构型灯笼铆钉，6.5 毫米

    或 结构型铆钉，6.5 毫米短款

    或 安装点焊焊缝

  8. 在车辆接合面以及新部件上涂抹结构型粘合剂。

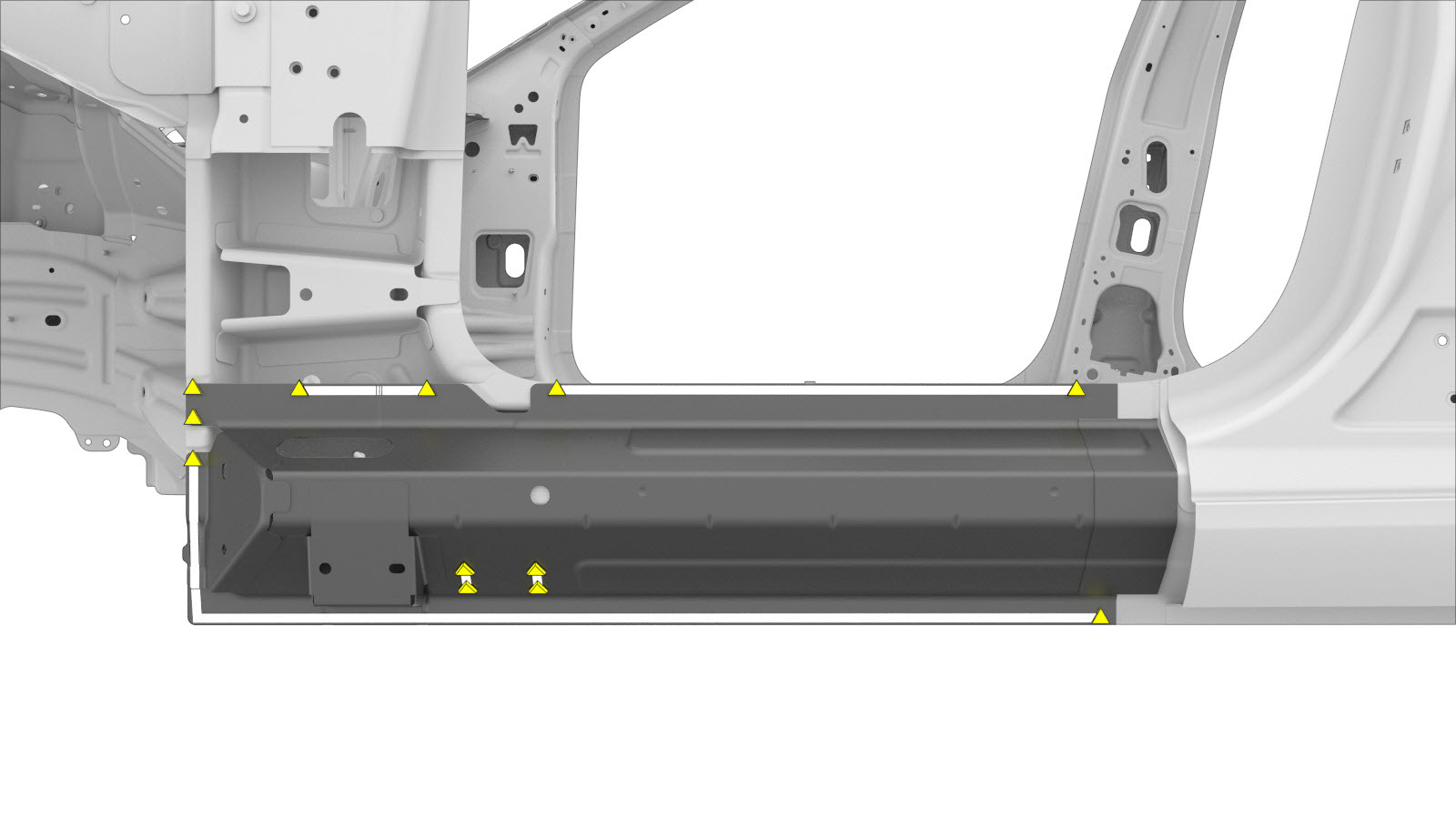

  9. 安装新部件。
  10. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  11. 安装铰链柱（区块）。
  12. 安装先前为露出更换组件而拆下的车身侧外件总成部分。
    Informational PurposesAn informational icon, calling your attention
    注
    仅限使用结构型粘合剂将车身侧外件底部法兰固定到门槛外件。
  13. 执行任何必要的维修后操作。
