车架前纵梁外件（整体）

零件清单

数量 描述 图片/备注

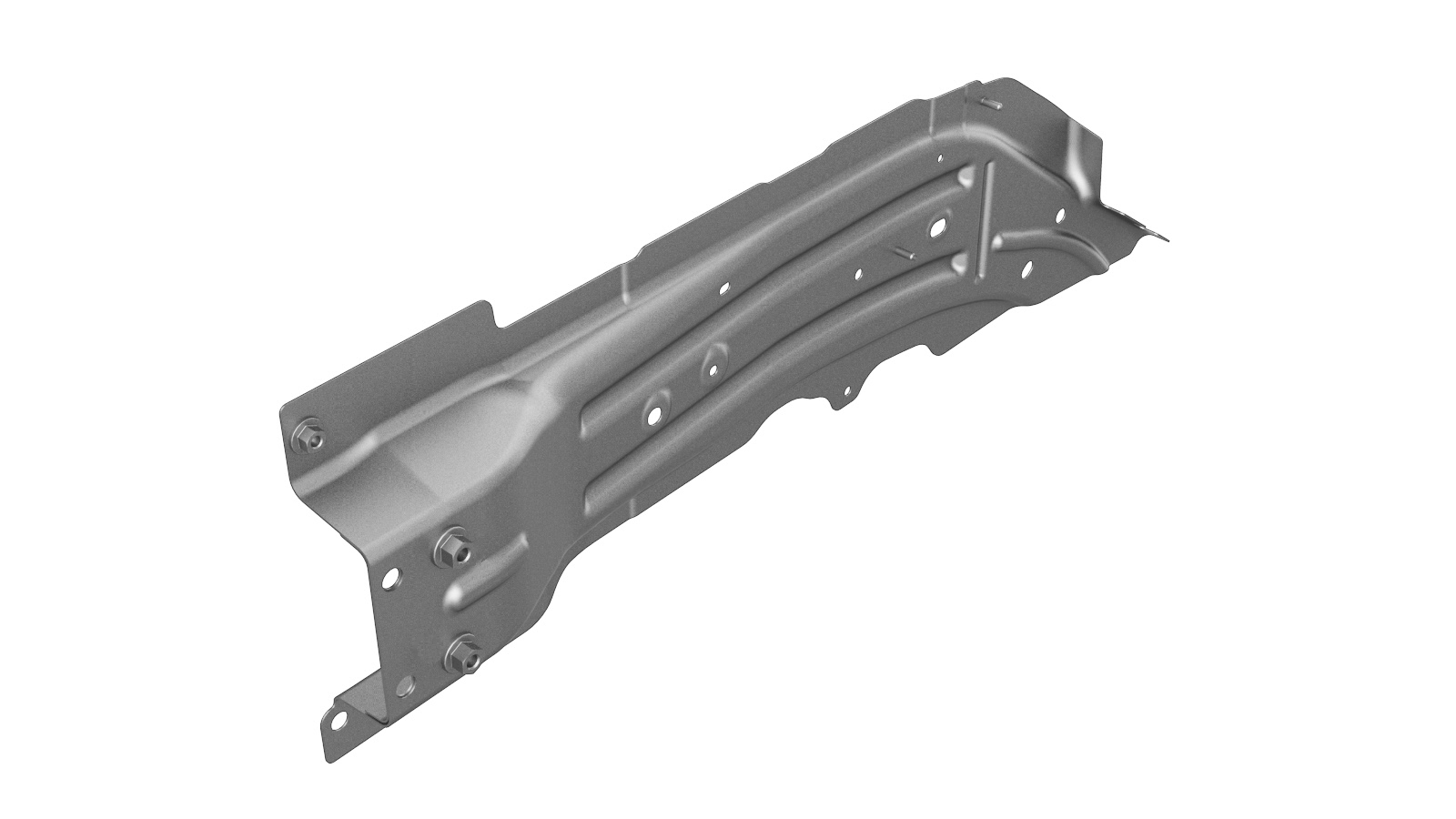

1 前纵梁外件总成（车架前纵梁外件）
26 高强度结构型铆钉，6.5 毫米
1 焊接螺栓，DAW，M6x18，STL[88]，ZN，SD Tesla 零件号 1129607-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

更换

  1. 准备安装。

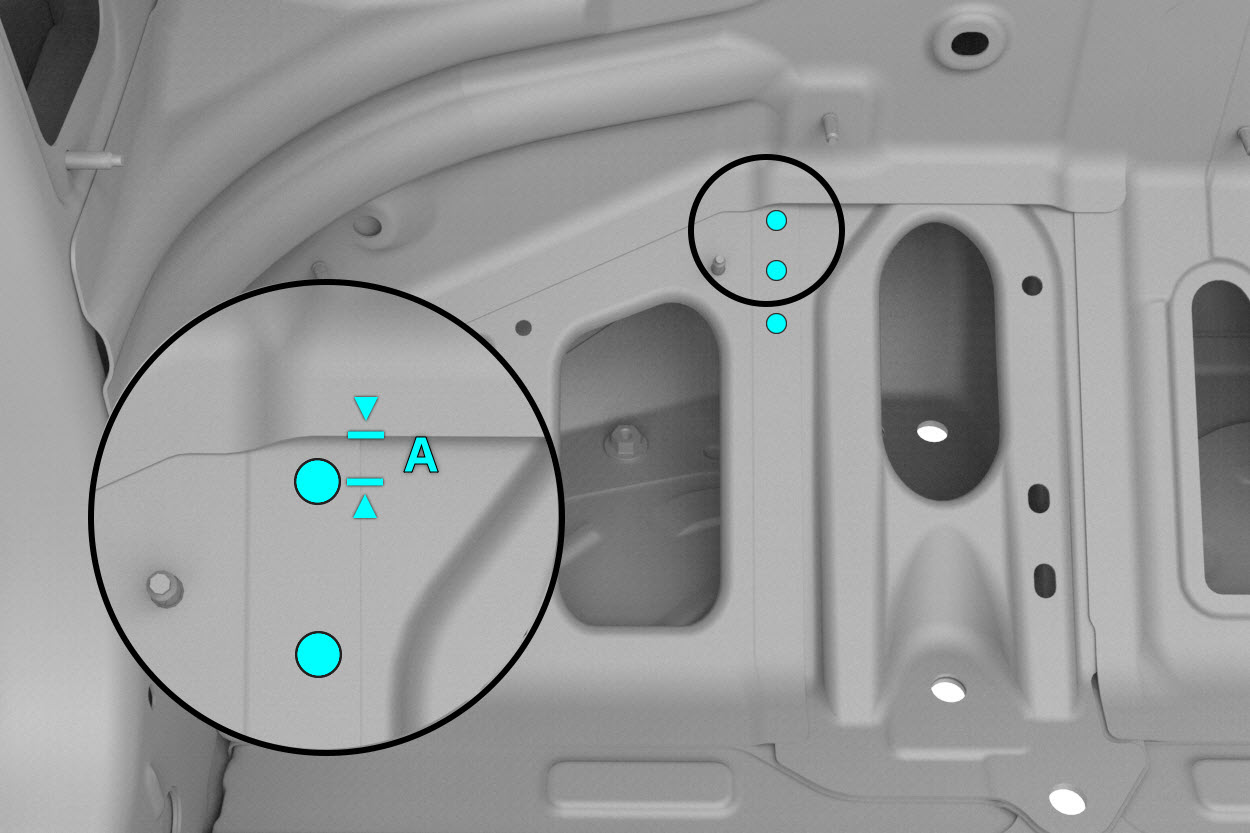

    高强度结构型铆钉，6.5 毫米
    • A = 8 毫米

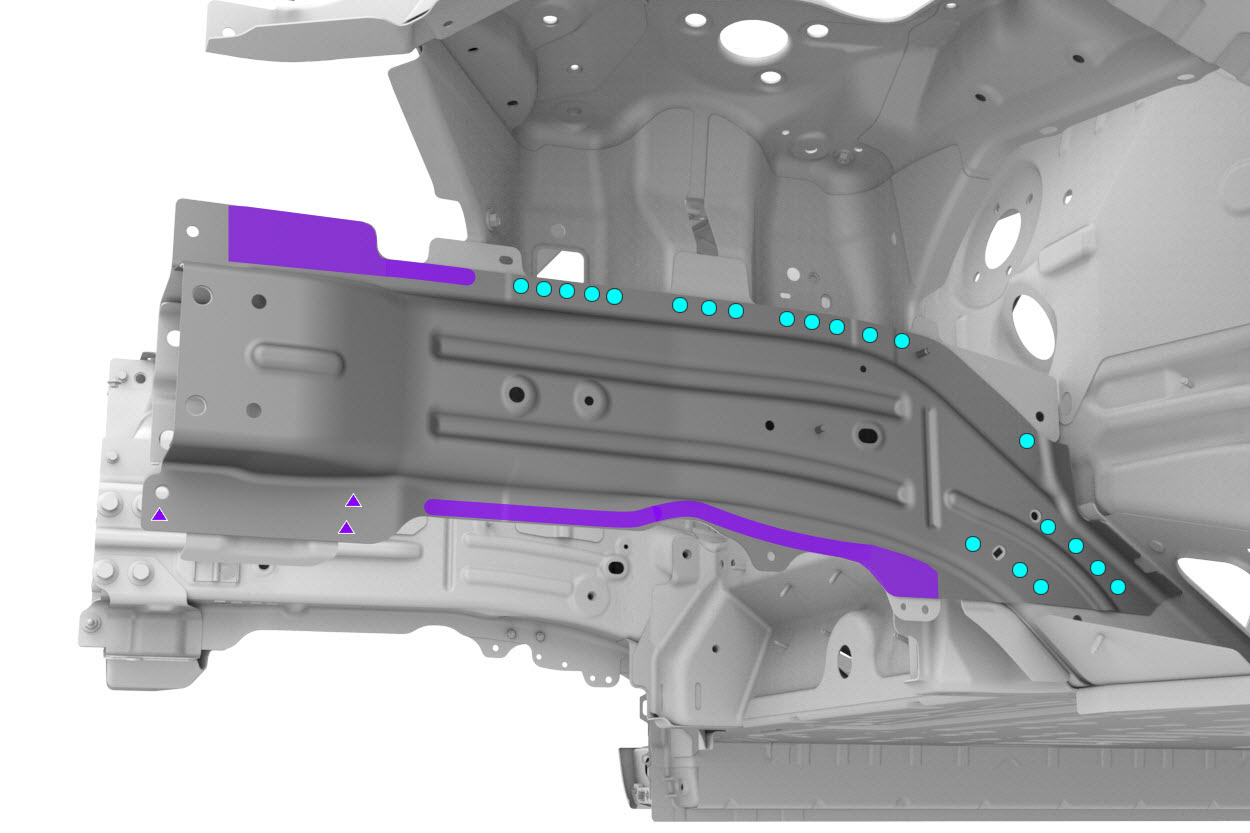

    安装点焊焊缝

    安装点焊焊缝区域

    Informational PurposesAn informational icon, calling your attention
    注
    确保制动踏板已移开。

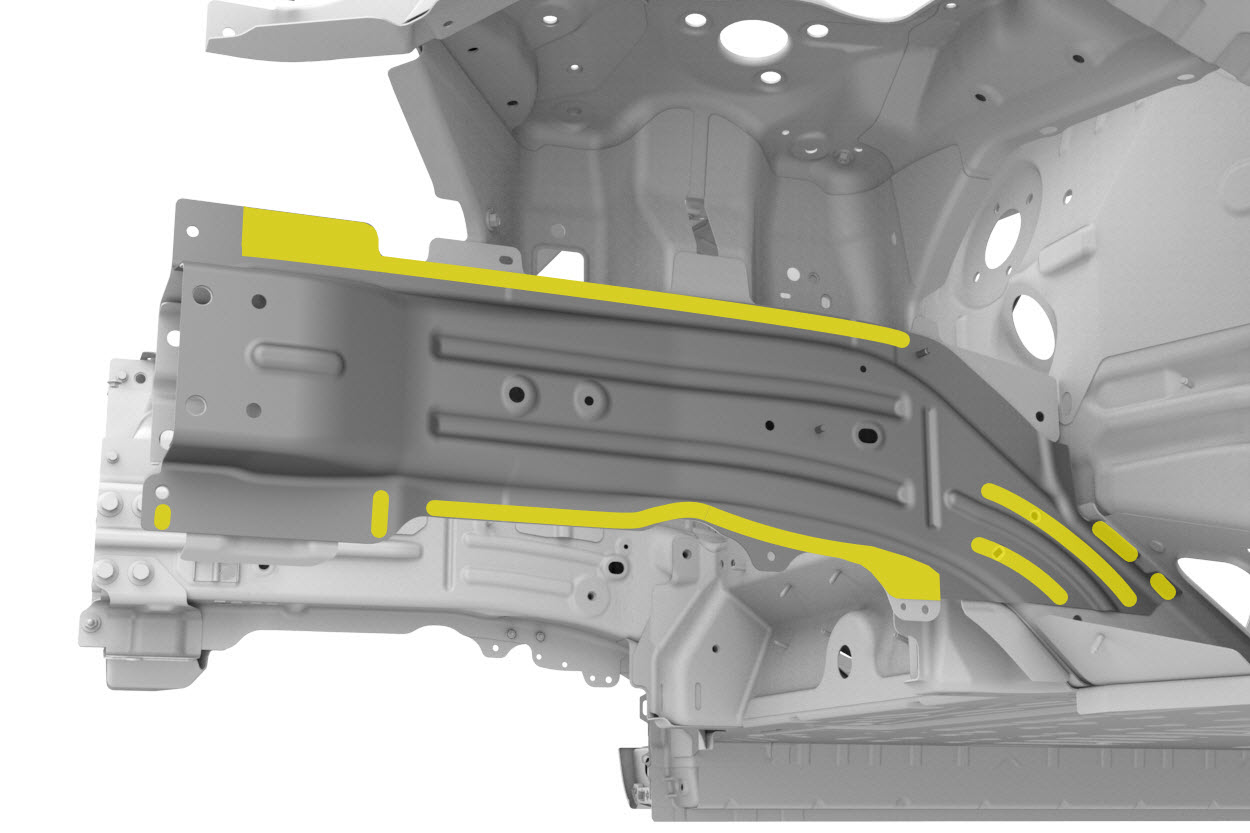

  2. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  3. 安装新部件。
  4. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  5. 安装新前排座位剪力壁。
  6. 安装新扭矩盒盖总成。

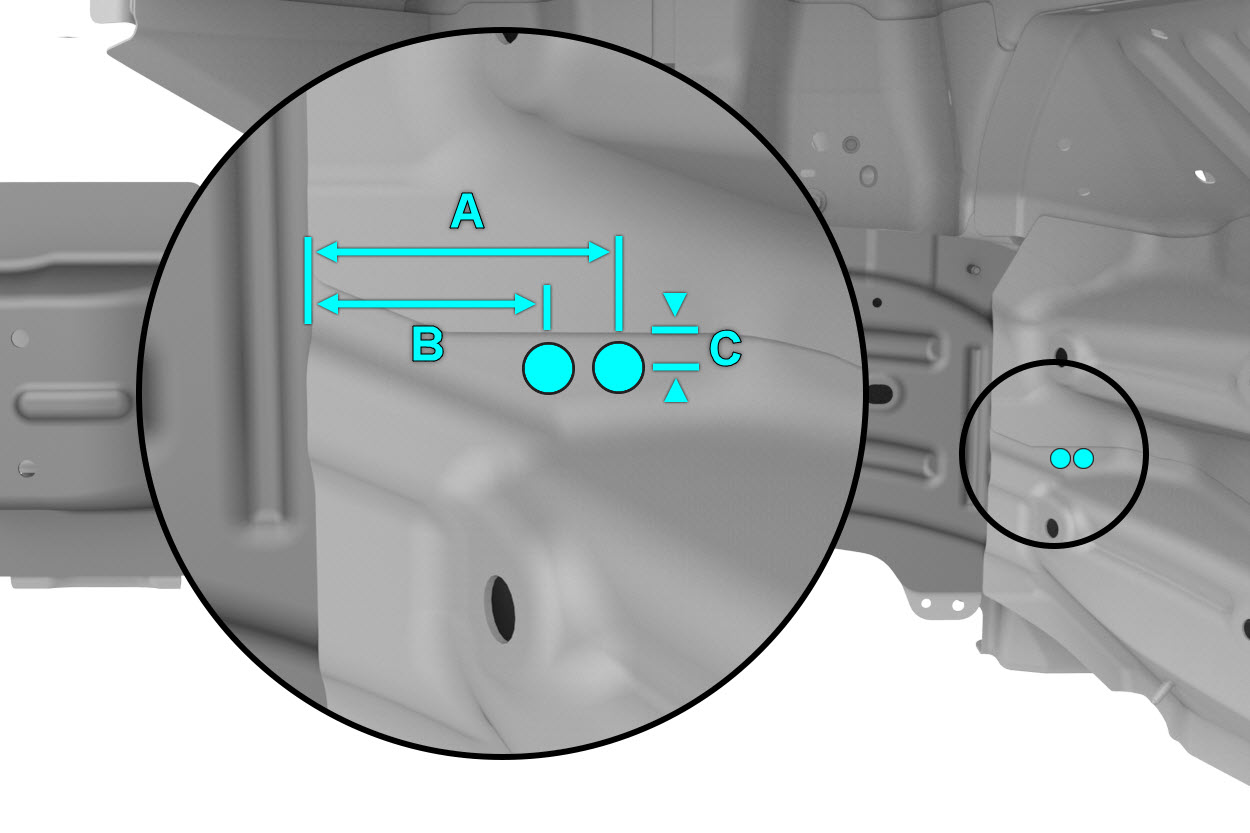

  7. 安装紧固件，将扭矩盒盖总成固定到车架前纵梁外件。
    高强度结构型铆钉，6.5 毫米
    • A = 64 毫米
    • B = 49 毫米
    • C = 7 毫米

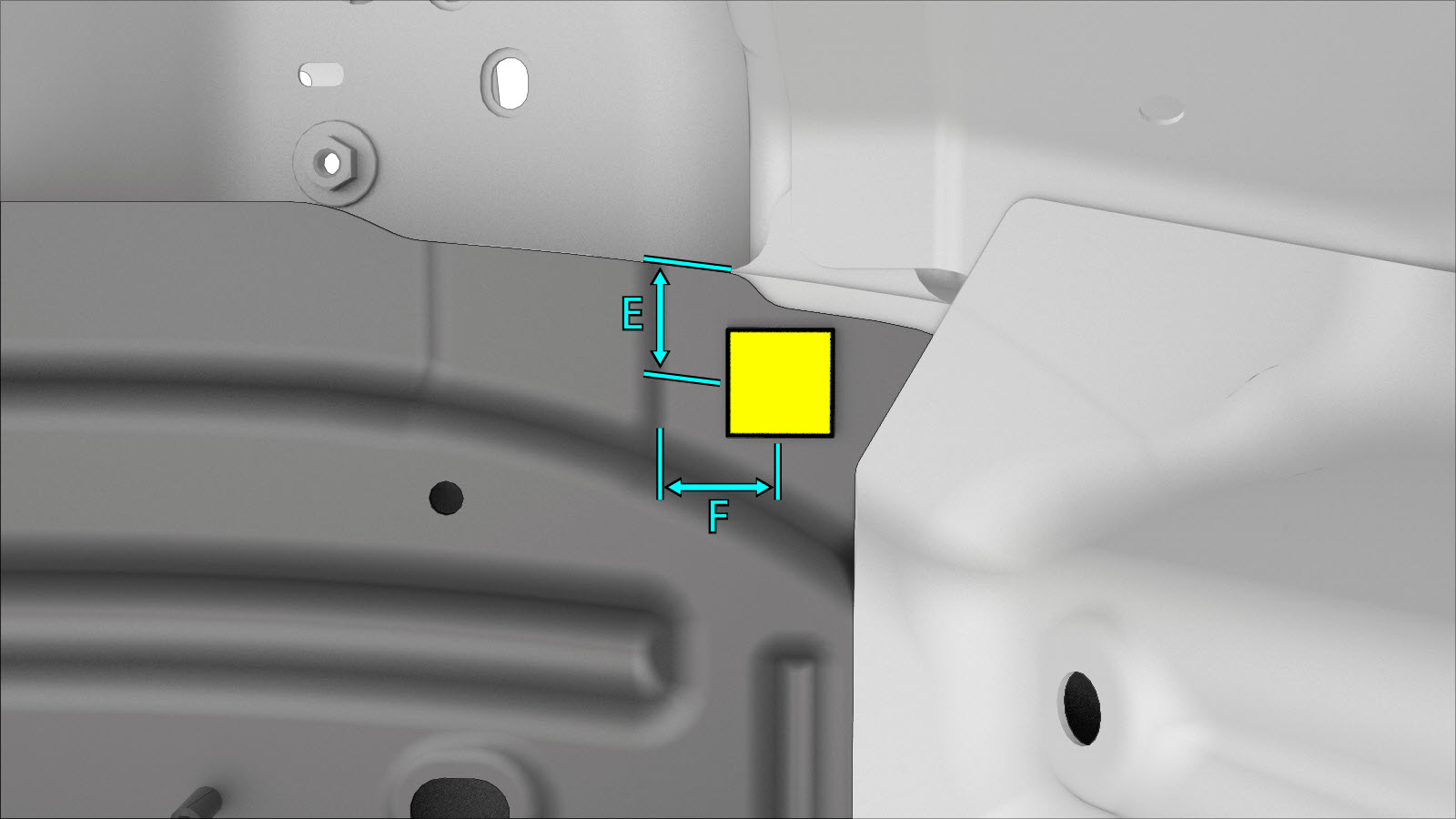

  8. 按指示做好焊接螺栓安装准备。
    螺柱
    • E = 20 毫米。
    • F = 20 毫米。

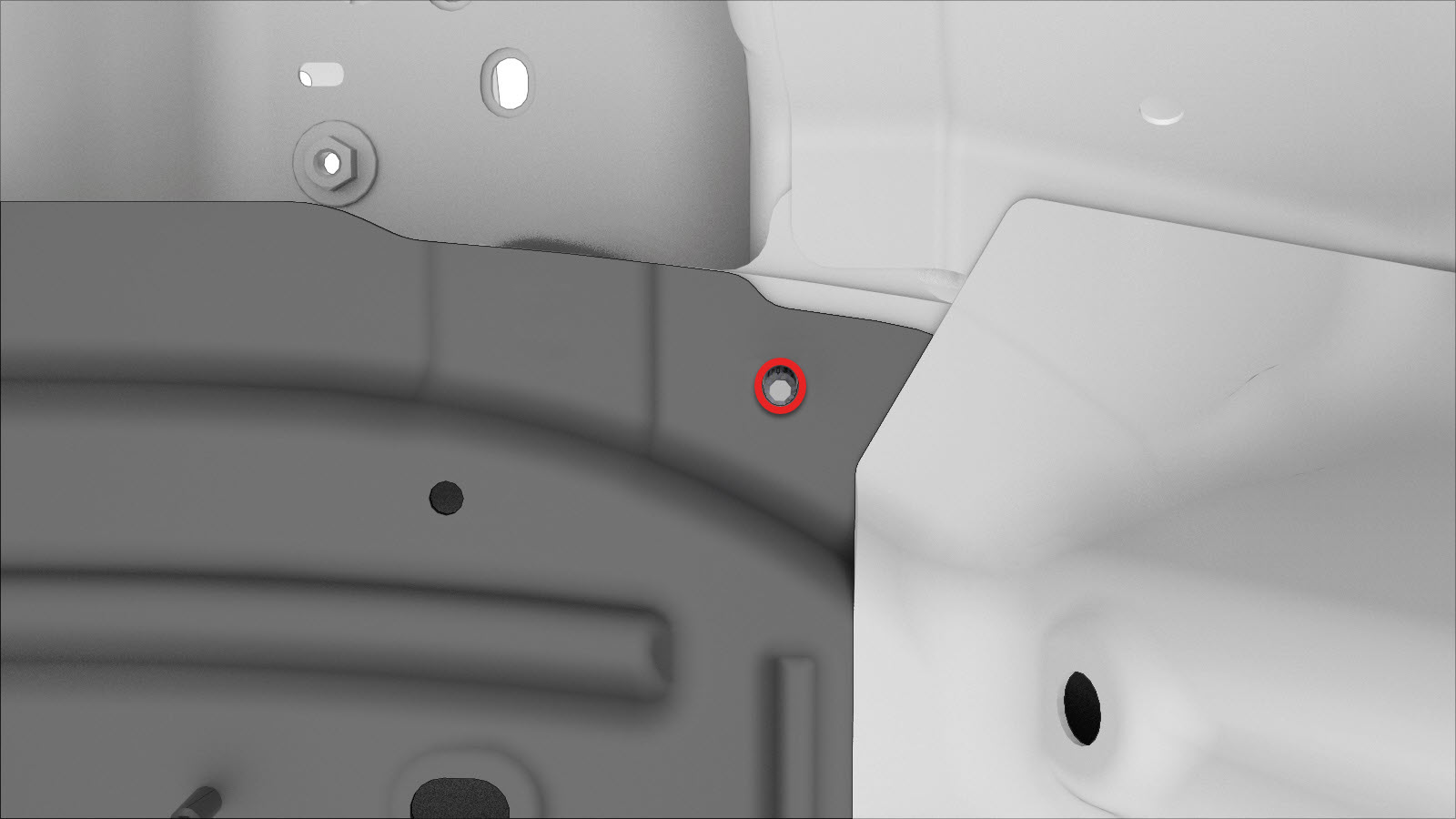

    GMA 焊缝
  9. 执行 GMA 焊接。
    GMA 焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
