门槛插件（前区块）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

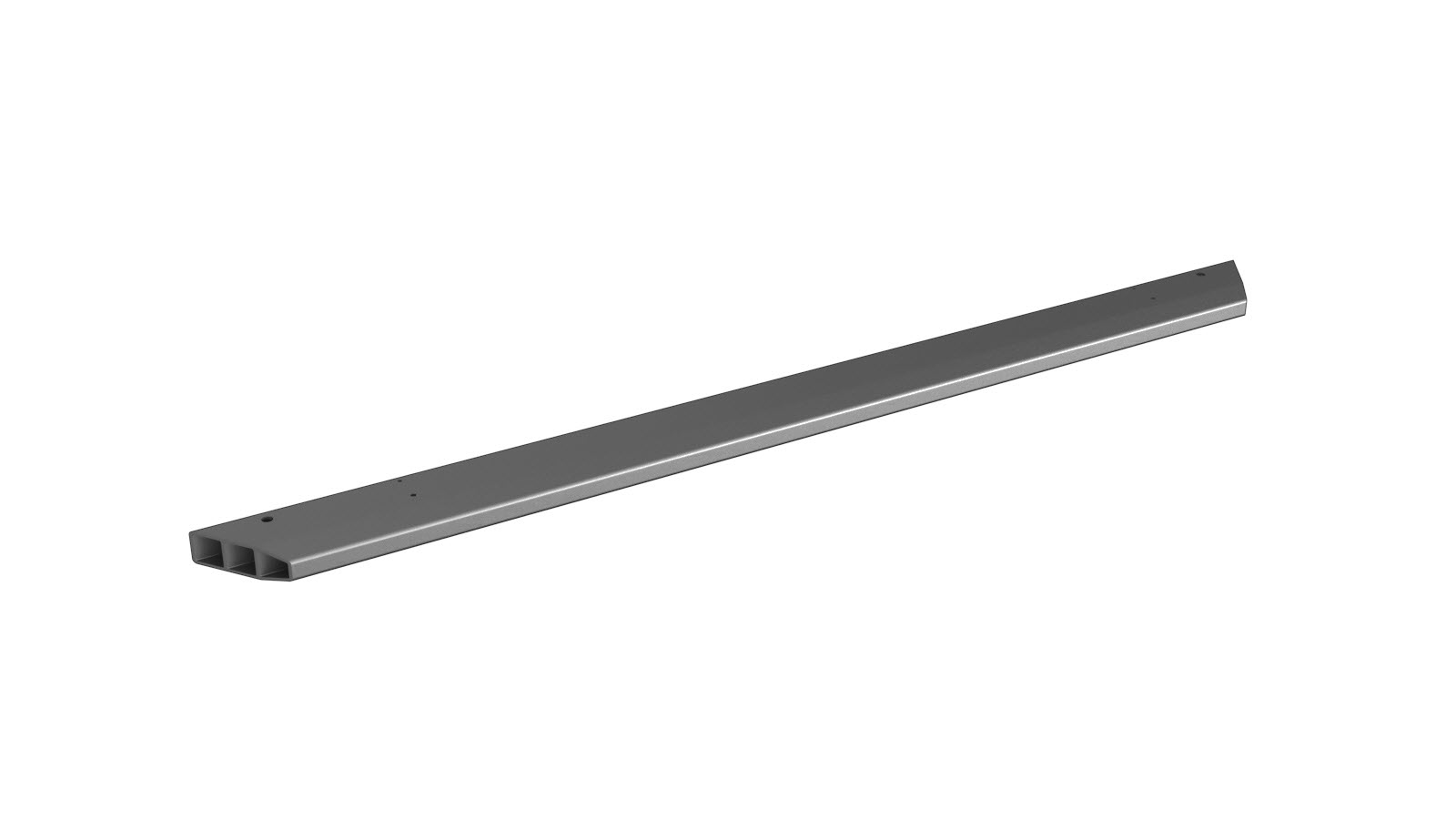

| 1 | SIDE SILL INSERT（侧门槛插件） |
|

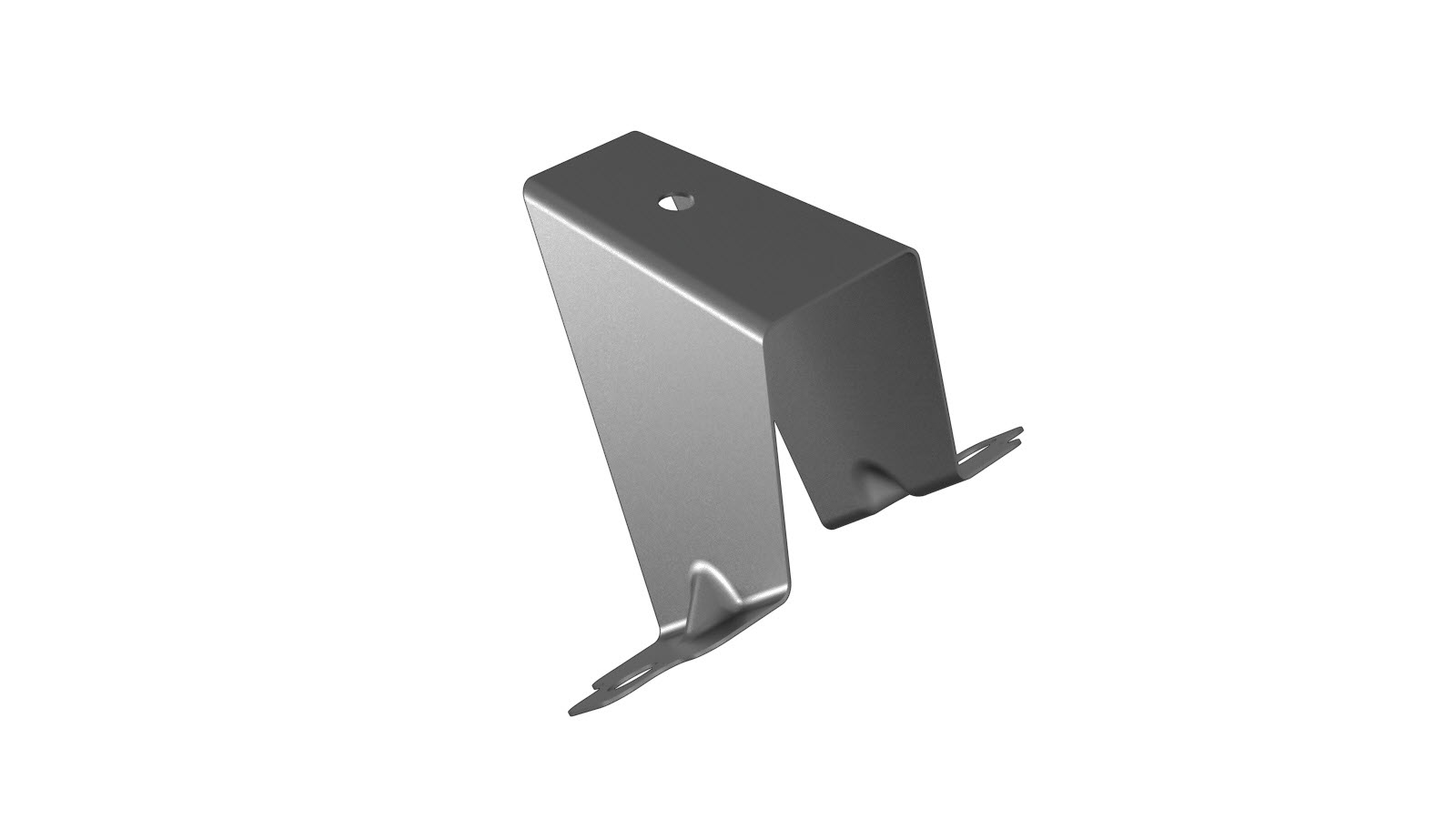

| 1 | BRACKET-SILL INSERT MOUNT SERVICE（门槛插件安装支架） |
|
| 1 | 焊接螺母 | Tesla 零件号 1078311-00-A。 |
| 1 | Model 3 前门槛插件区块套件 |
套件包括：
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆卸门槛外件（前区块）。
-

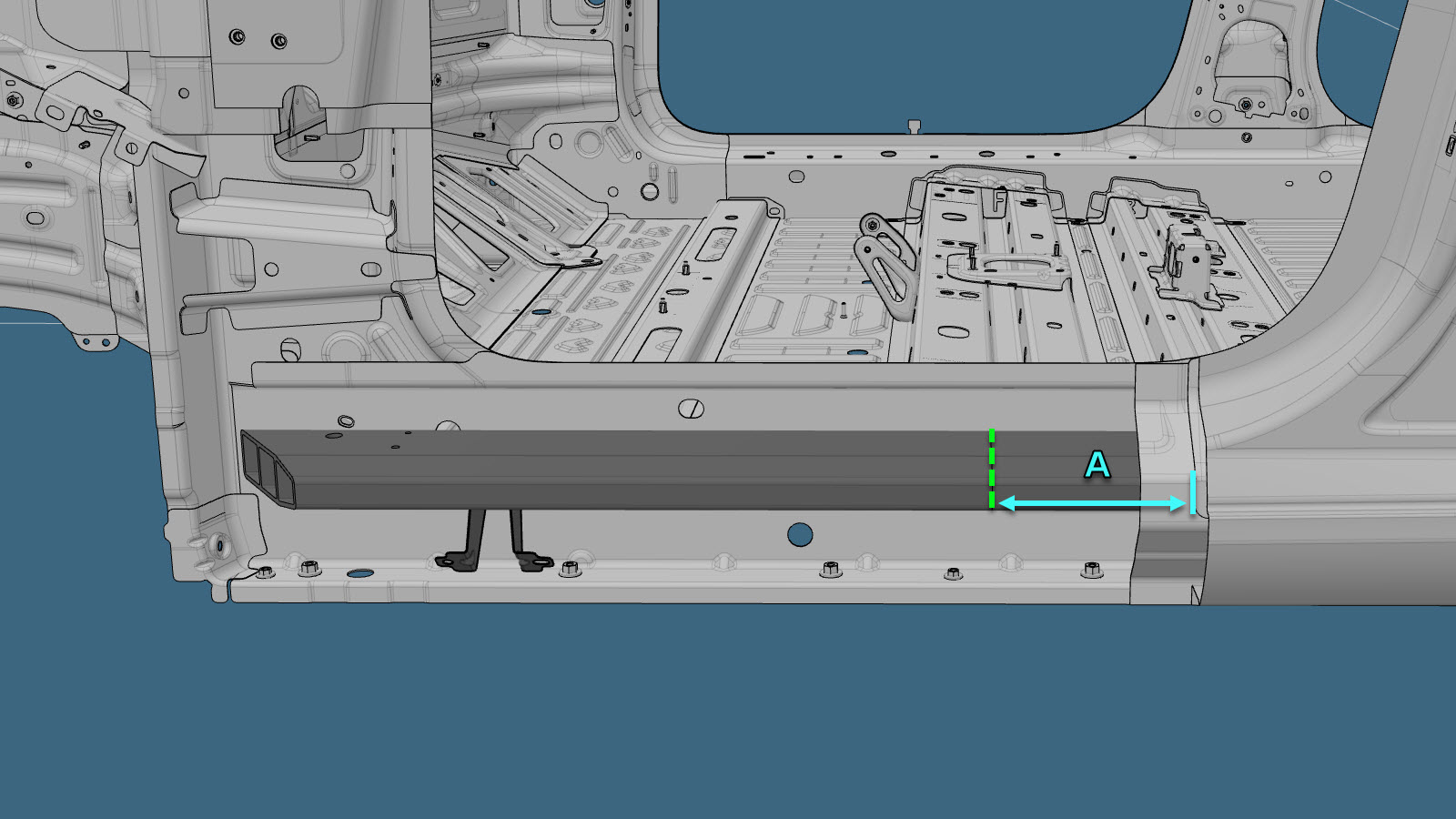

在指定位置切割原装部件。
切割线
参考线/点
- A = 186 mm
- 拆卸原装部件。
-
在指定位置切割新组件。
切割线
参考线/点

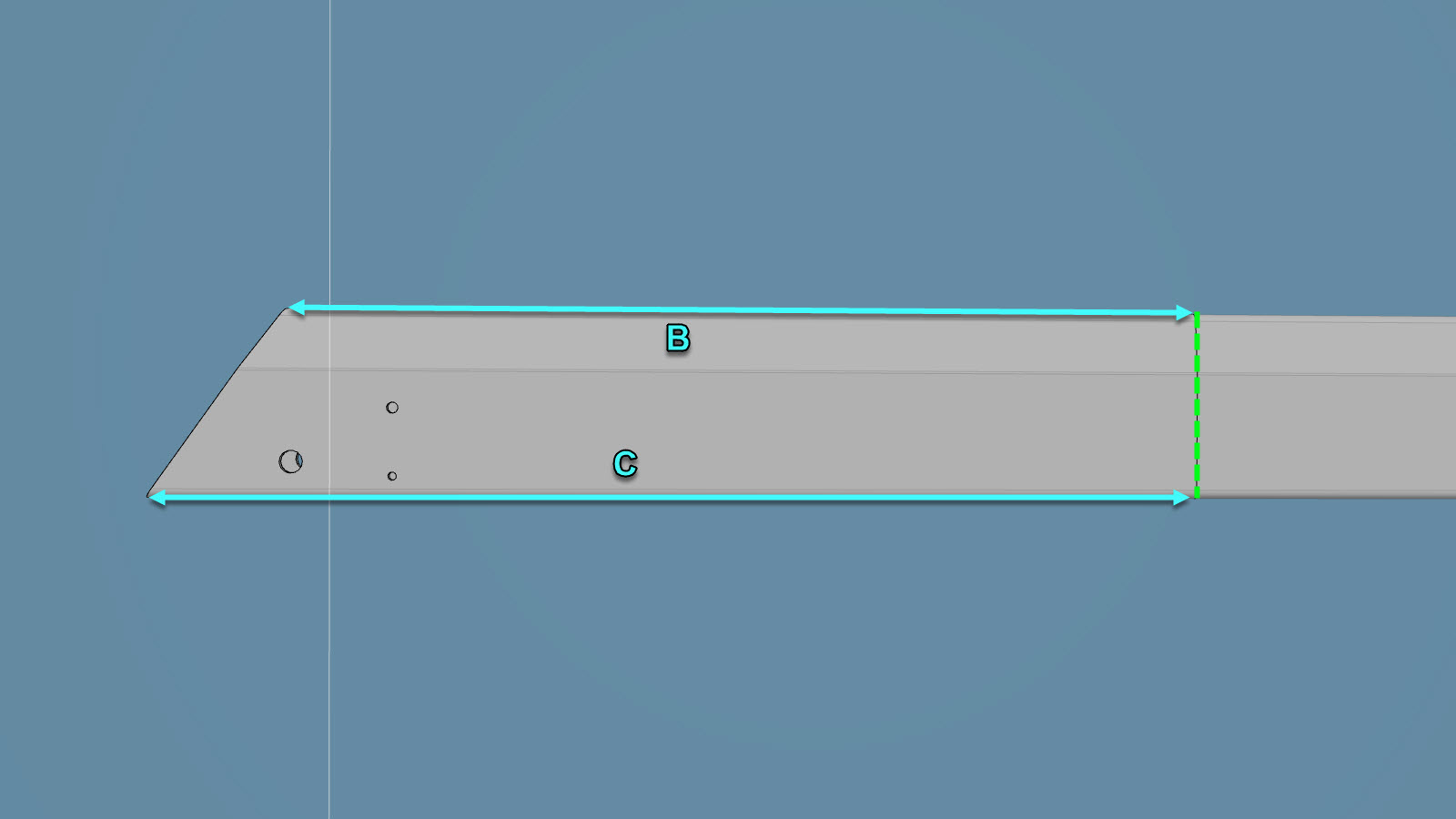

- B = 645 mm
- C = 738 mm
-
在门槛插件区块的指定位置标记门槛插件安装支架的安装位置。
参考线/点
- D = 12 mm
- E = 167 mm
- F = 260 mm
-

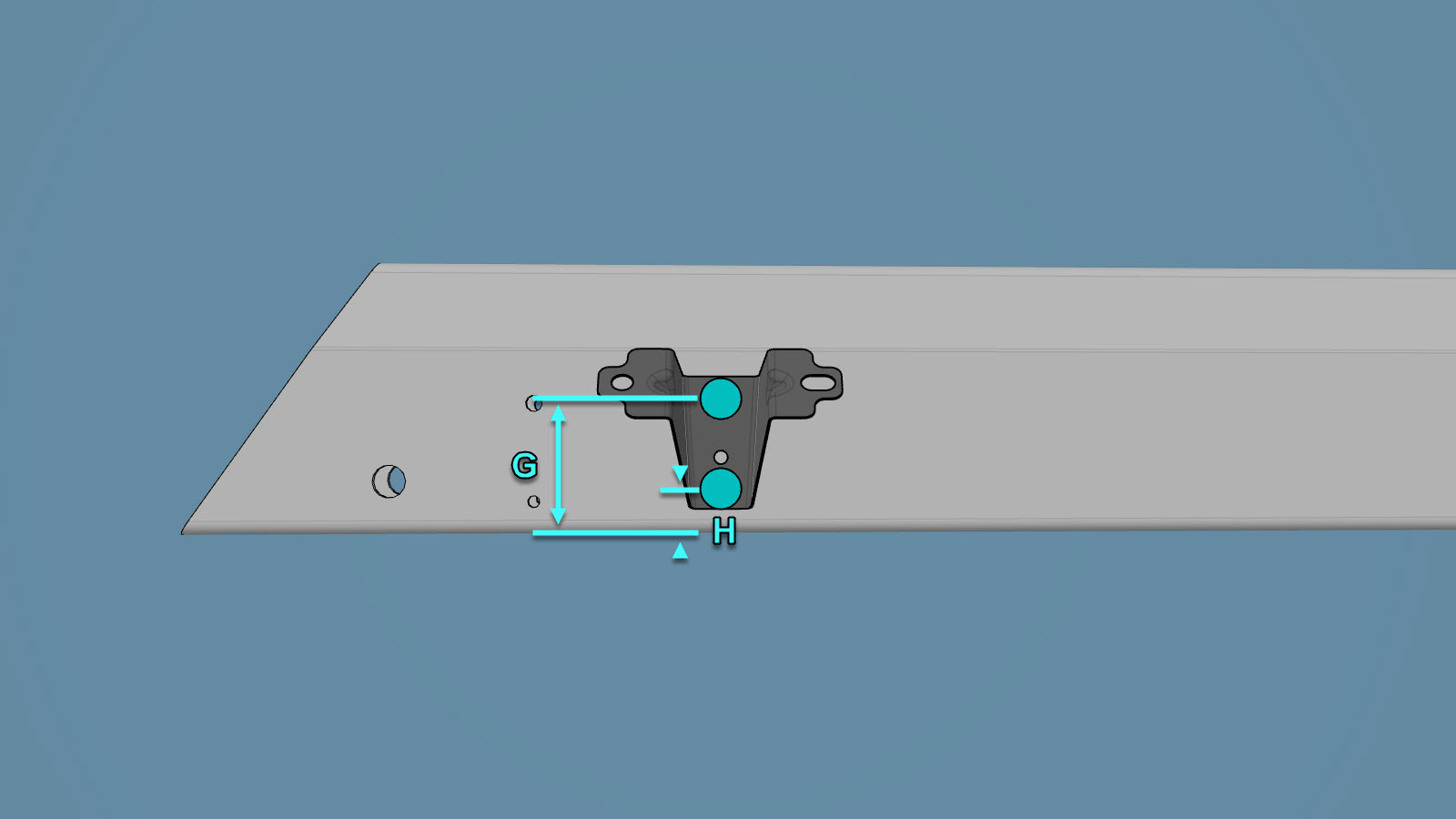

利用已给的测量值在门槛插件安装支架上标记铆钉位置。
- 在门槛插件安装支架和新门槛插件的接合面涂抹结构型粘合剂。
- 将门槛插件安装支架安装到新门槛插件上。
-
从门槛内件上拆下焊接螺母。
-
在门槛插件区块钻 8 毫米螺栓孔。
注以外侧电池 3 加固板上的现有孔为参考，在车辆门槛插件部分钻 8 毫米螺栓通孔。
-
将电池 3 加固板插件板的一个孔扩大至 12 毫米，以便安装 SPAC 螺母。
注SPAC 螺母将旋入安装在门槛插件内的加固板。
-

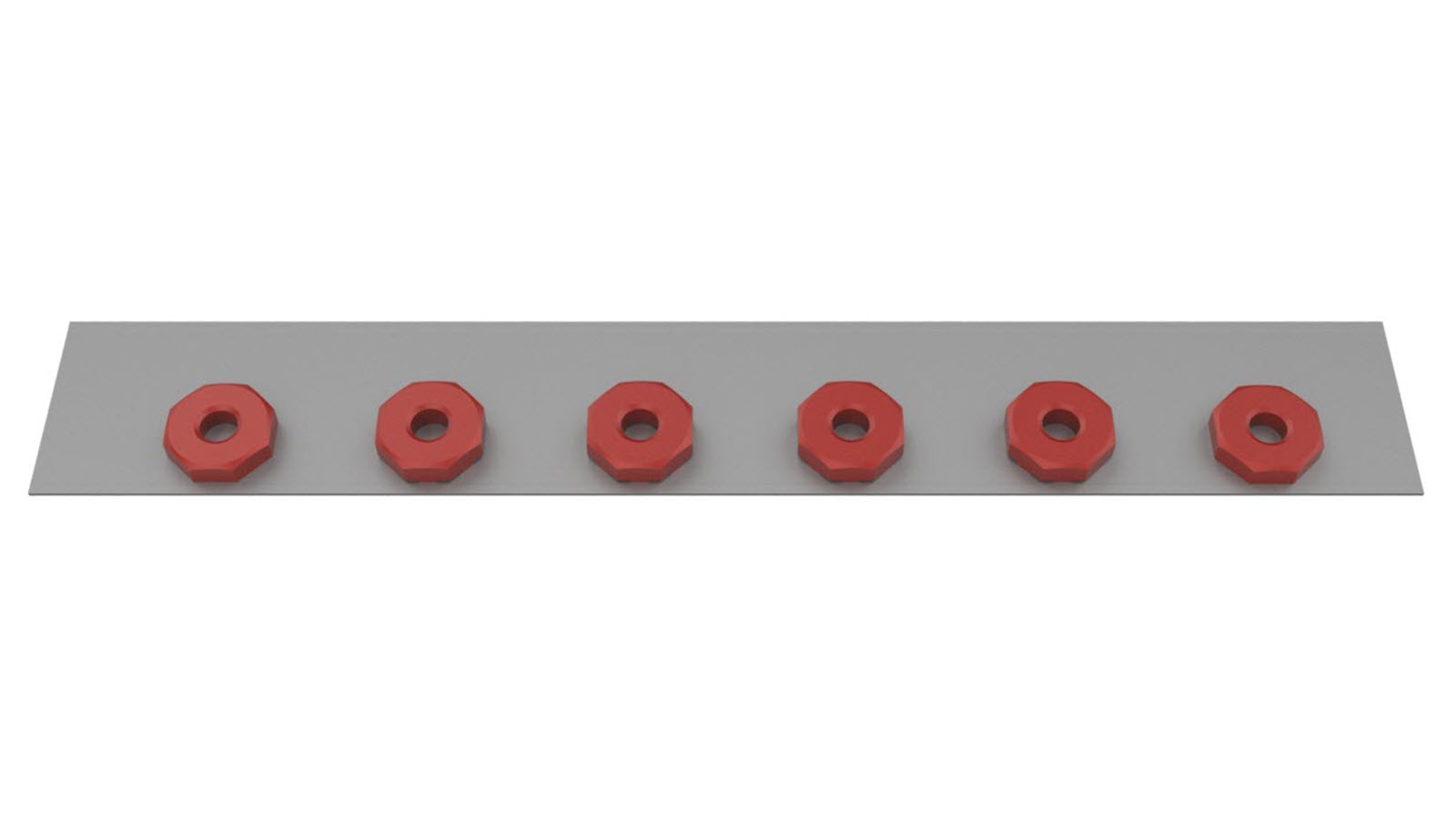

使用结构型粘合剂将 SPAC 螺母安装到电池 3 加固板插件板的扩大孔中。
注请参阅安装新组件，了解如何将 SPAC 螺母安装到内侧加固板上。注粘合剂凝固后，检查内侧电池 3 加固板插件板上的 SPAC 螺母螺纹，并使用螺纹梳刀清理已干燥的粘合剂。
-
准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-

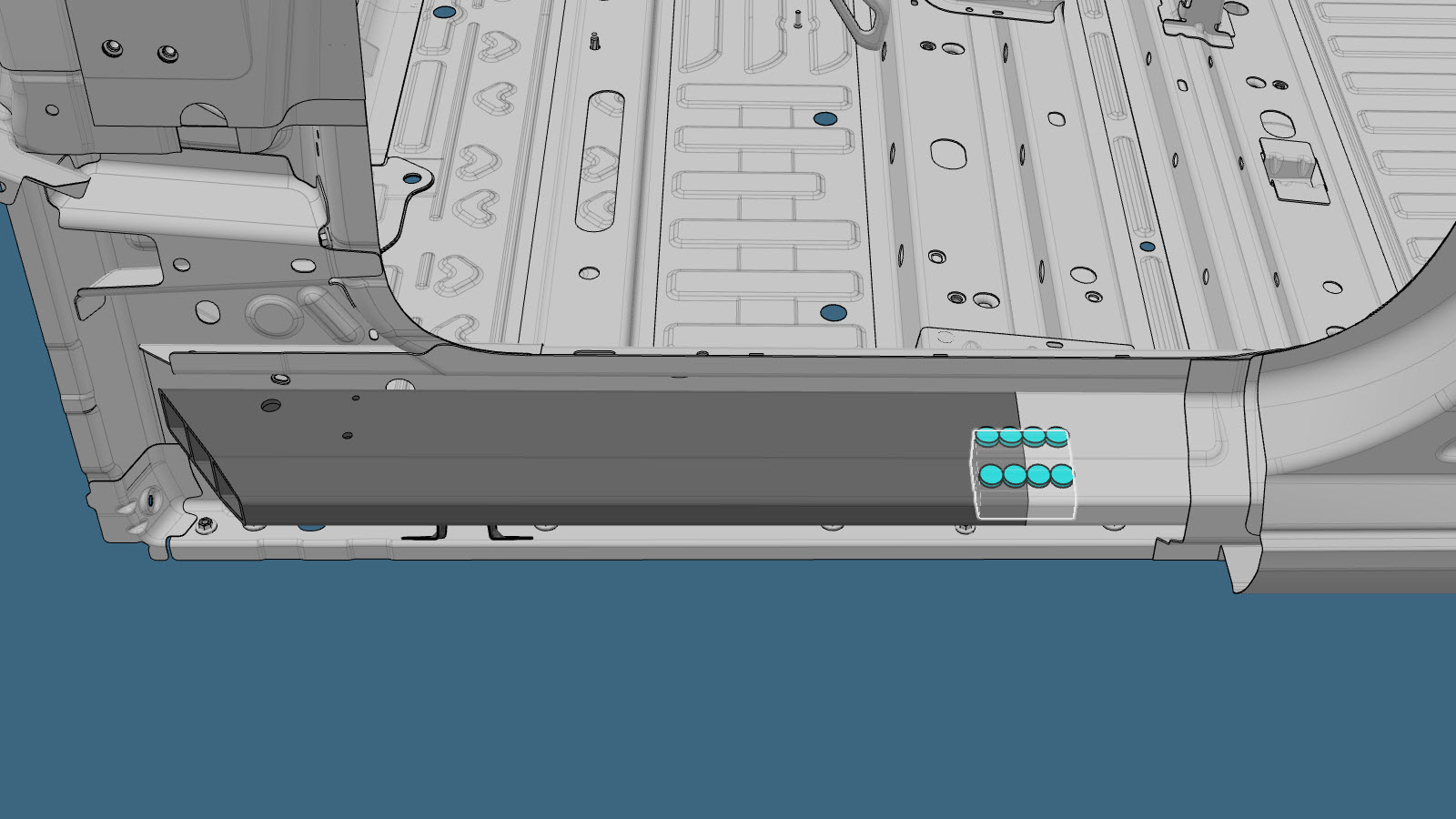

安装新部件。
注将这些螺栓拧紧至 25 Nm。
-

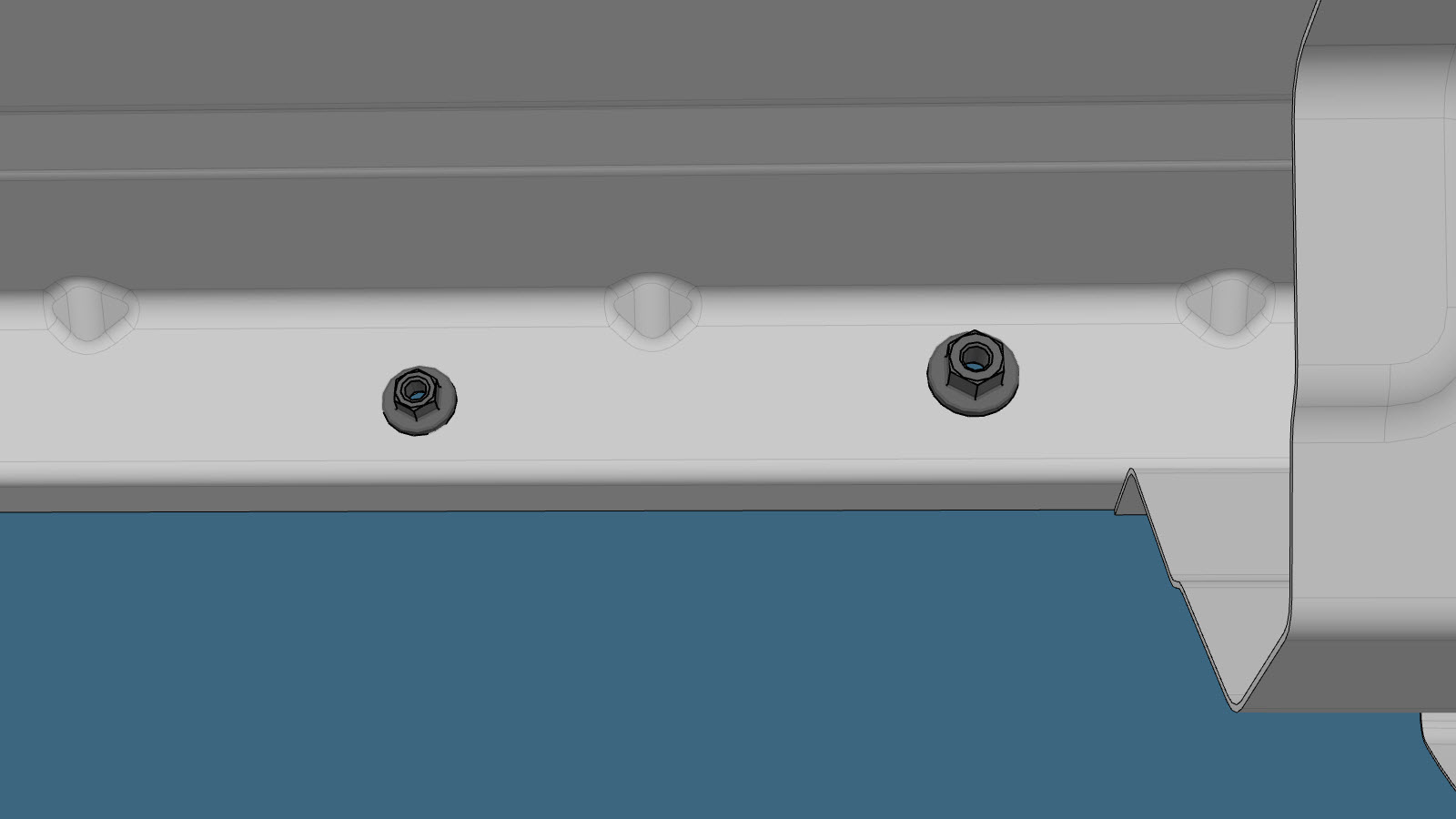

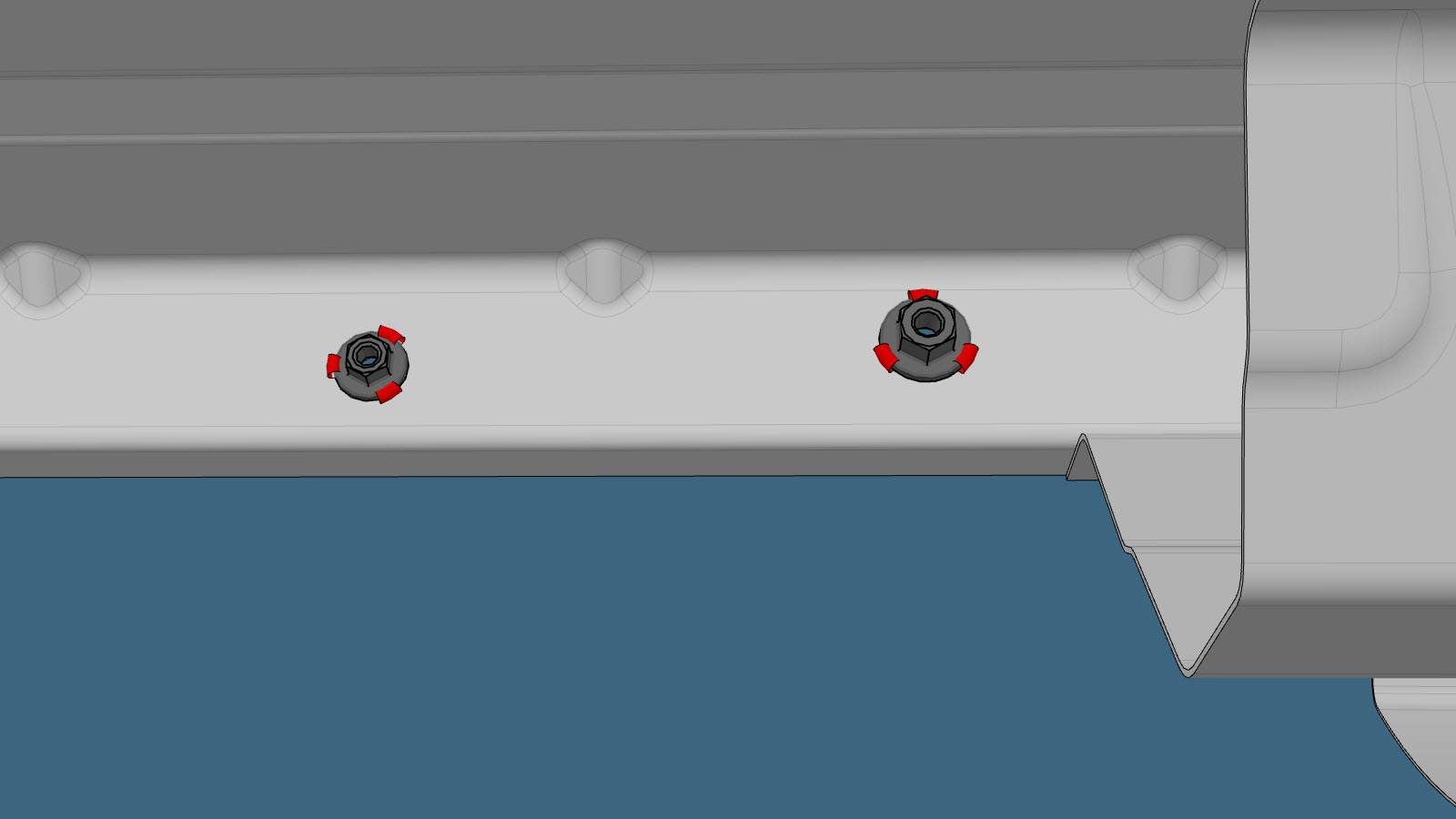

安装新的焊接螺母。

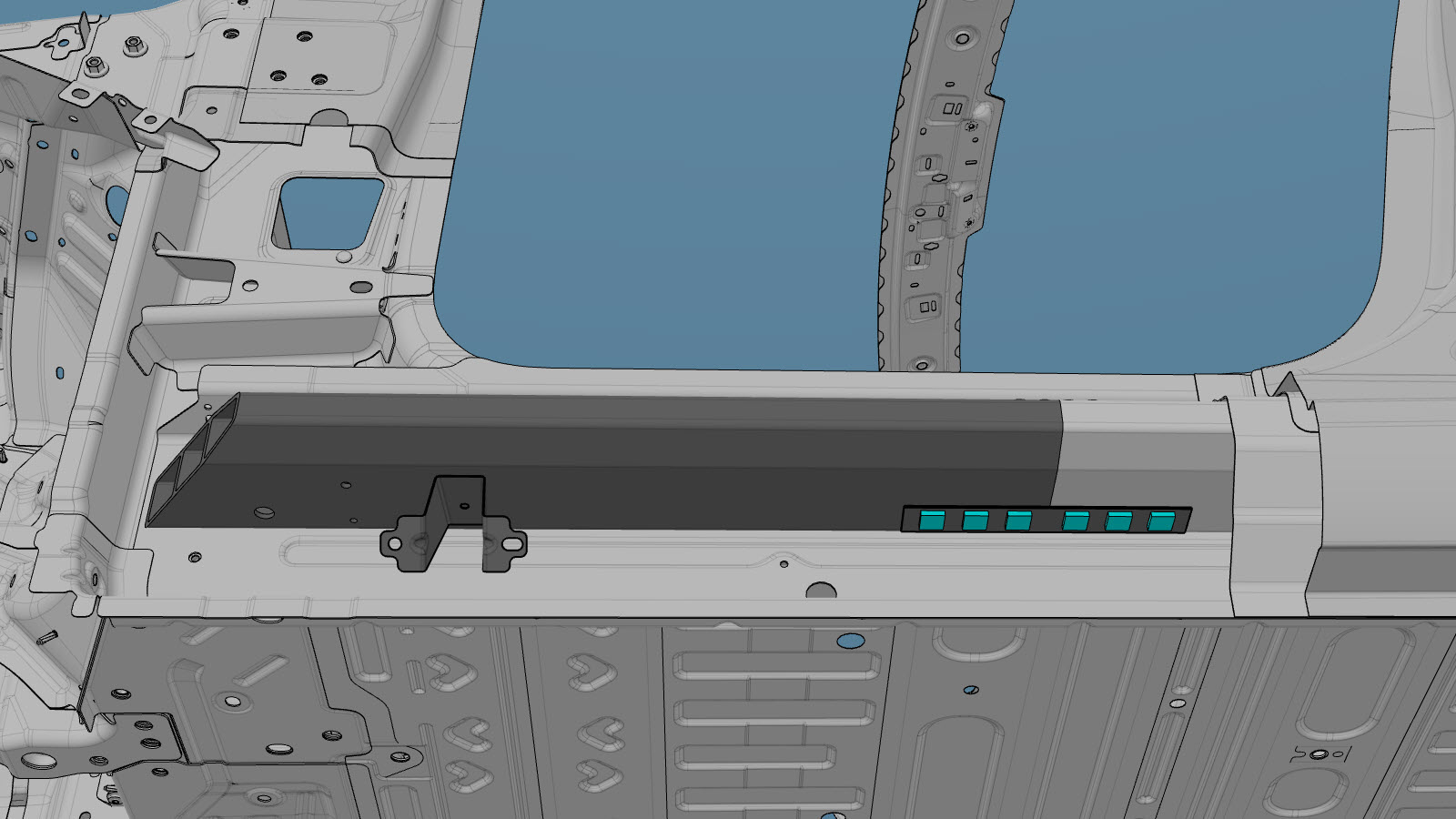

GMA 焊缝
-
执行 GMA 焊接。
GMA 焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
-
安装新门槛外件（前区块）。
- 执行任何必要的维修后操作。
