后副框架上部横梁

校正代码： 10101815902 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注
1 Cross Member-Rr Subframe Upper（后副框架上部横梁）
6 高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 气室 - 入口 - HVAC（拆卸和更换）。
  2. 拆卸 轮拱内衬 - 后 - LH（拆卸和更换）。
  3. 拆卸 平衡杆 - 后（拆卸和更换）。
  4. 拆卸 滑板 - 高压电池 - 后部（拆卸和更换）。
  5. 拆卸 副车架总成 - 后（拆卸和安装）。
  6. 拆卸 冷却系统（检查和加注）。
  7. 拆卸 饰板 - 侧 - 后备箱 - 右侧（拆卸和更换）。
  8. 拆卸 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  9. 拆卸 地毯 - 后备箱 （一片式）（拆卸和更换）。
  10. 拆卸 饰板 - 后（拆卸和安装）。
  11. 拆卸行李箱底板总成（完整）。
  12. 拆下后电机罩底板。

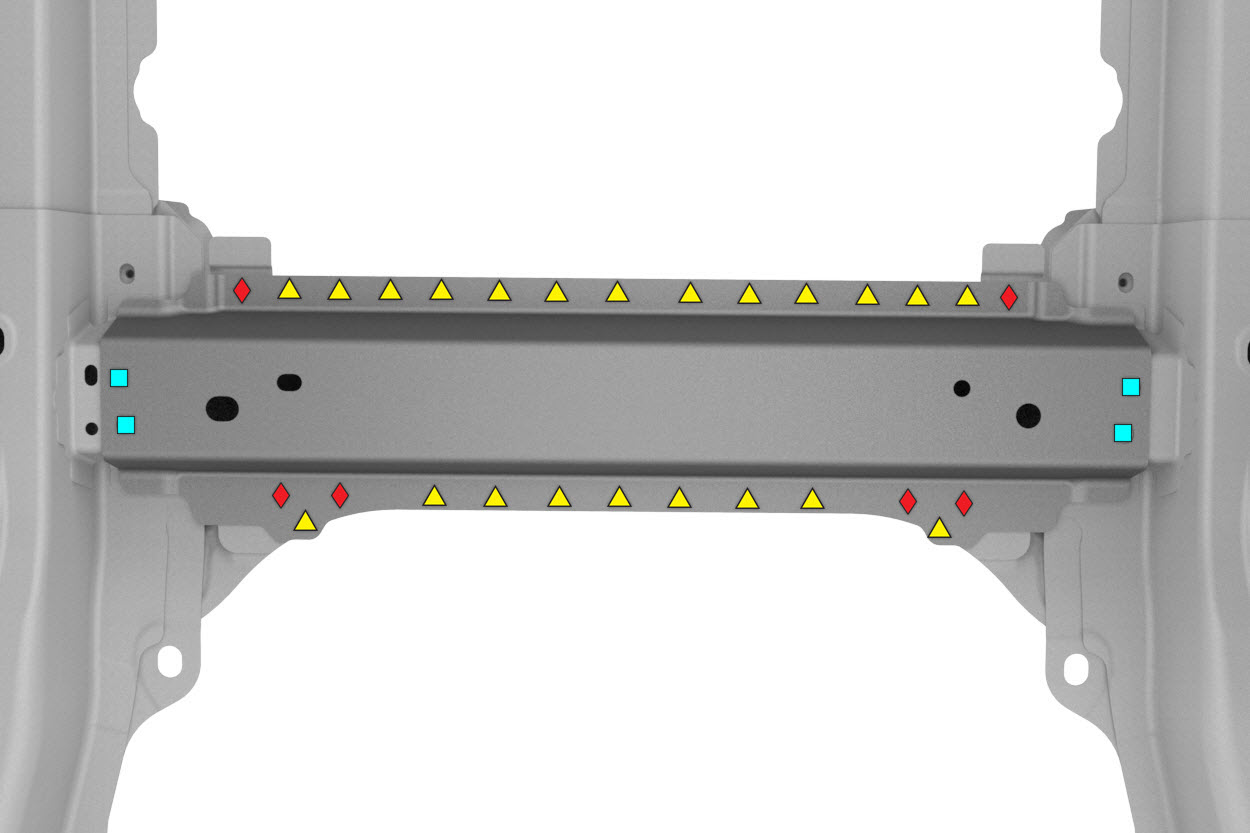

  13. 拆卸原装部件。
    原厂点焊焊缝
    原厂SPR
    螺栓
  14. 准备安装。

    高强度结构型铆钉，6.5 毫米

    螺栓
  15. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  16. 安装新部件。
    螺栓 扭矩至 24 Nm
  17. 安装行李箱底板总成（完整）。
  18. 安装后电机罩底板。
  19. 执行任何必要的维修后操作。
  20. 安装 饰板 - 后（拆卸和安装）。
  21. 安装 地毯 - 后备箱 （一片式）（拆卸和更换）。
  22. 安装 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  23. 安装 饰板 - 侧 - 后备箱 - 右侧（拆卸和更换）。
  24. 安装 冷却系统（检查和加注）。
  25. 安装 副车架总成 - 后（拆卸和安装）。
  26. 安装 滑板 - 高压电池 - 后部（拆卸和更换）。
  27. 安装 平衡杆 - 后（拆卸和更换）。
  28. 安装 轮拱内衬 - 后 - LH（拆卸和更换）。
  29. 安装 气室 - 入口 - HVAC（拆卸和更换）。
