前千斤顶垫支架

校正代码： 10102902602 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

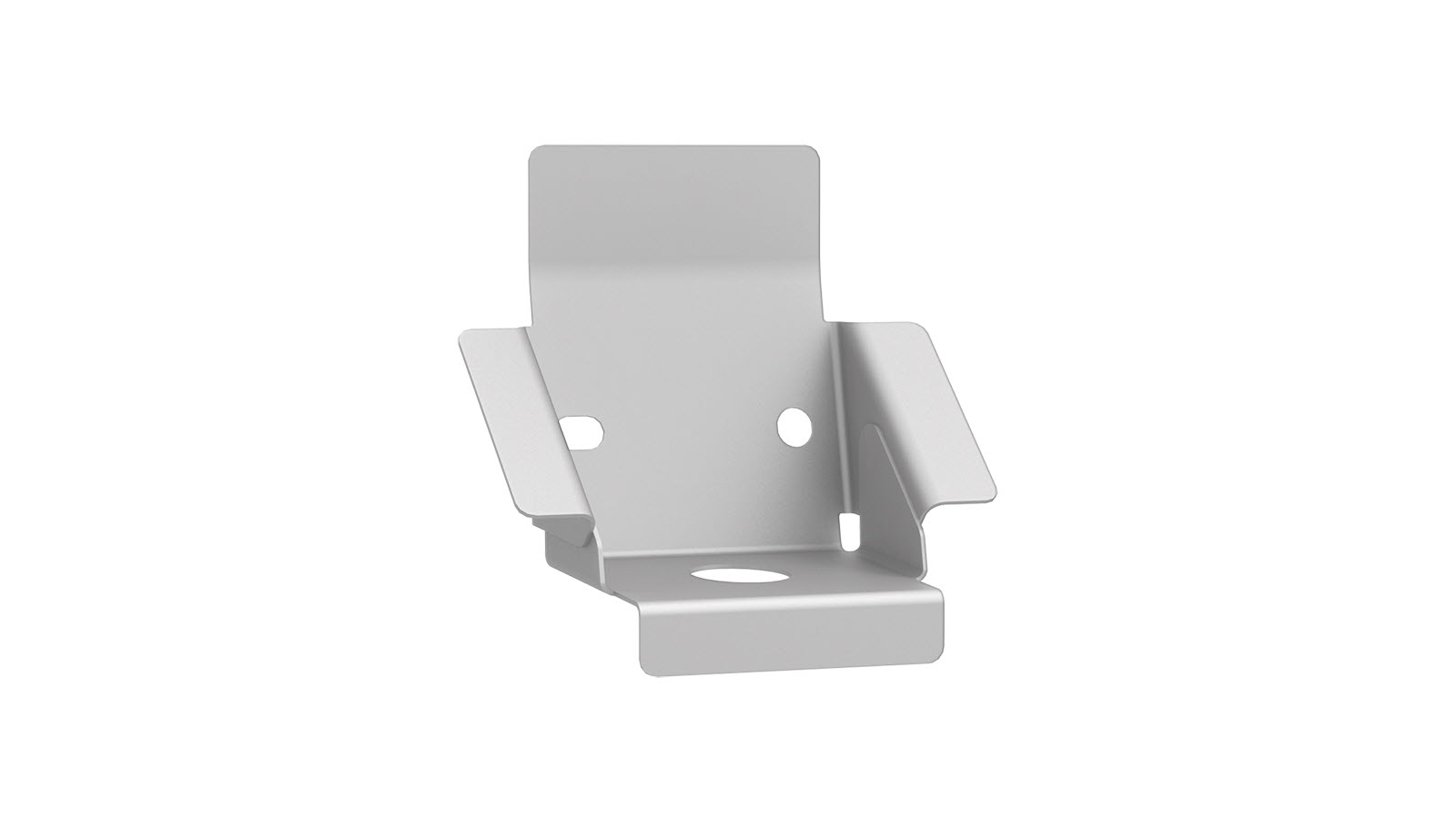

1 M3 ASY - JACK PAD FR（前千斤顶垫支架）
10 高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 车门 - 前 - 左侧（拆卸和安装）。
  2. 拆卸 铰链 - 车门 - 前 - 上 - 左侧（拆卸和更换）。
  3. 拆卸 铰链 - 车门 - 前 - 下 - 左侧（拆卸和更换）。
  4. 拆卸 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
  5. 拆卸 挡泥板总成 - 前 - 左侧（拆卸和安装）。

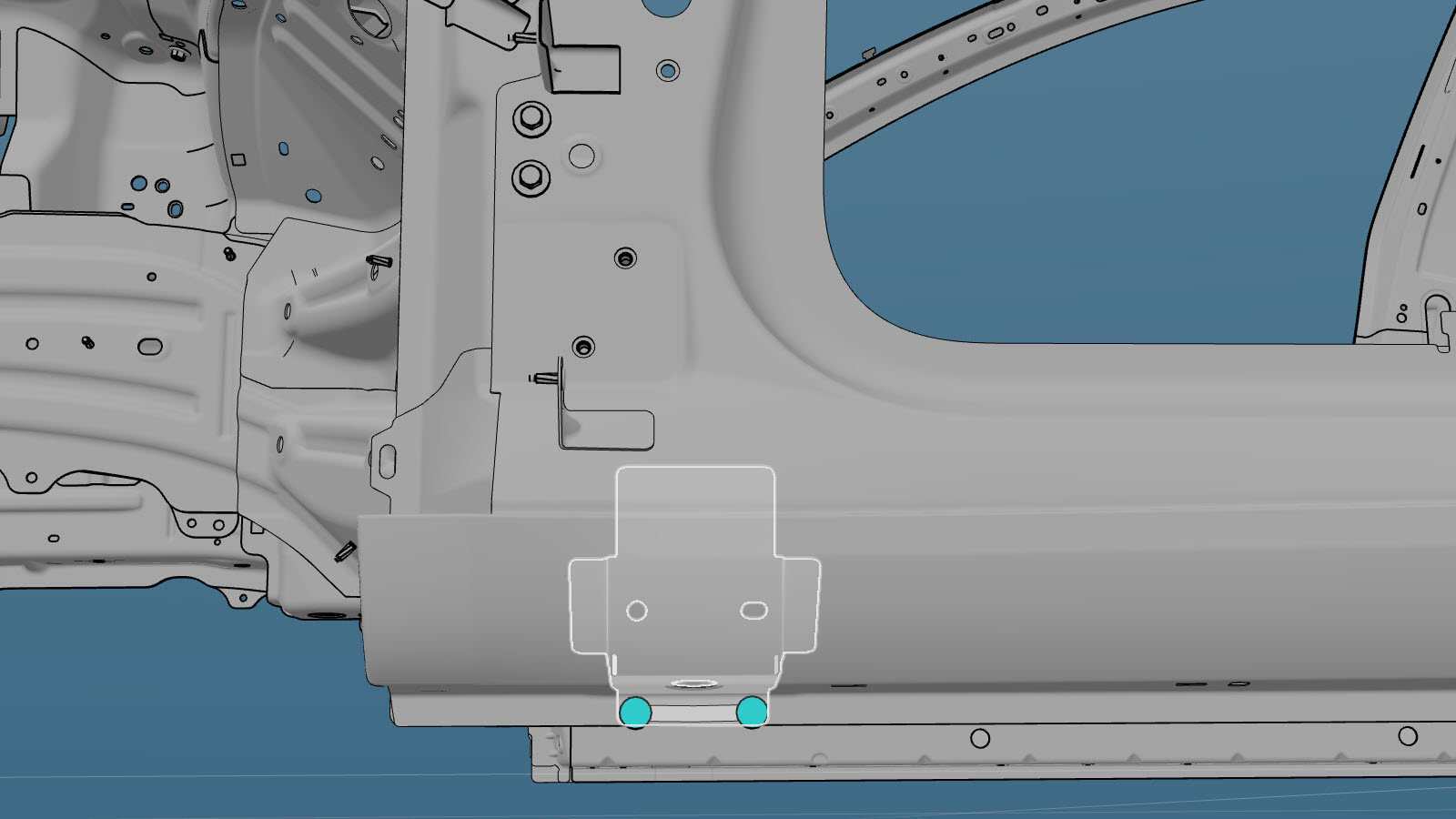

  6. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。

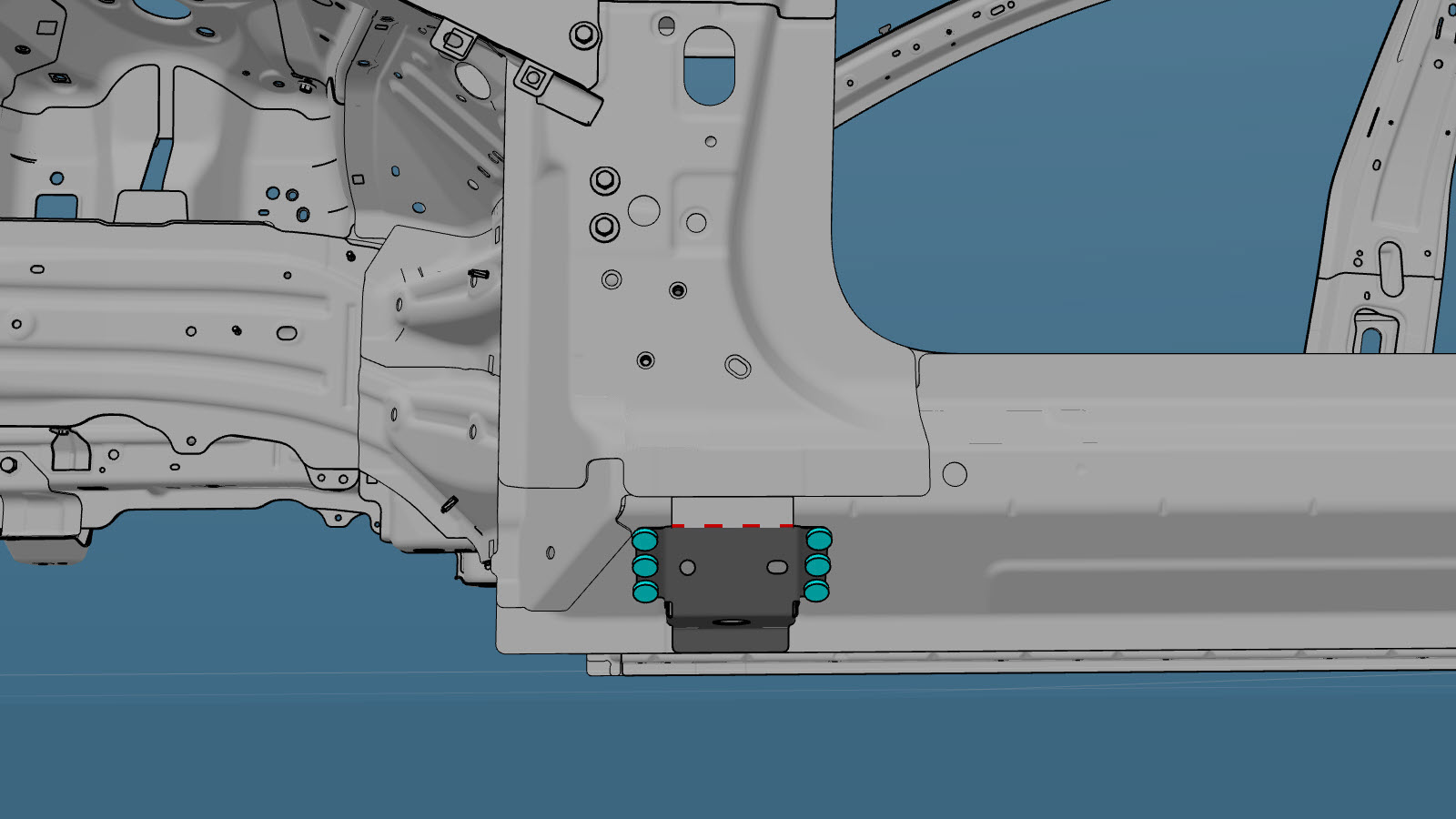

  7. 画出原装组件的轮廓。
  8. 拆卸原装部件。

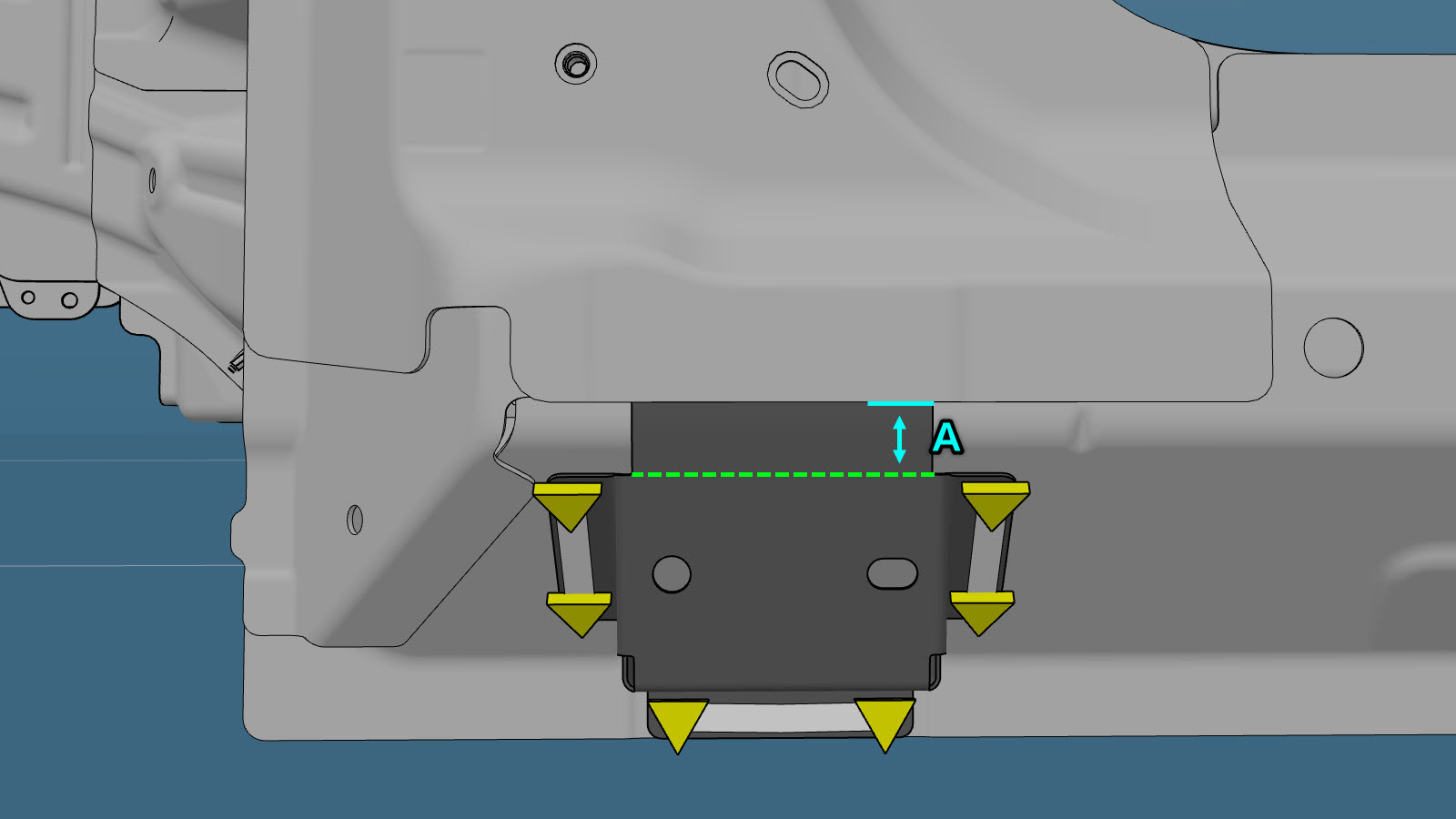

    或 原厂点焊焊缝

    切割线
    • A = 23 mm.
  9. 清除车辆接合面上所有剩余粘合剂。

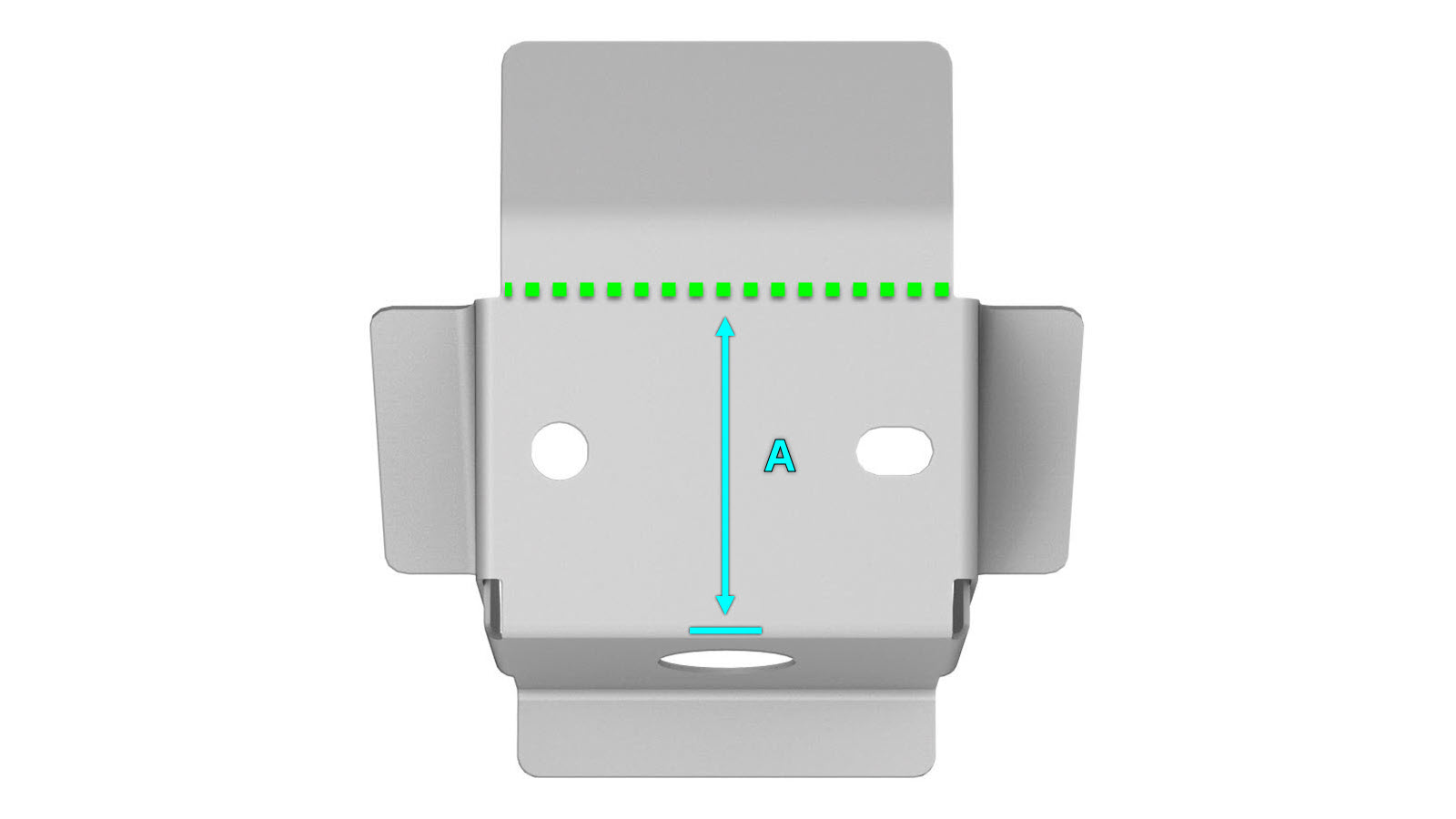

  10. 如下所示切割新组件。

    切割线

    参考线/点
    • A = 72 mm.
  11. 准备安装。

    或 高强度结构型铆钉，6.5 毫米

    GMA 焊缝

  12. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  13. 安装新部件。
  14. 执行 GMA 焊接。

    GMA 焊缝

    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  15. 安装先前为露出更换组件而拆下的车身侧外件总成部分。
  16. 按指示安装紧固件。

    高强度结构型铆钉，6.5 毫米

  17. 执行任何必要的维修后操作。
  18. 安装 挡泥板总成 - 前 - 左侧（拆卸和安装）。
  19. 安装 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
  20. 安装 铰链 - 车门 - 前 - 下 - 左侧（拆卸和更换）。
  21. 安装 铰链 - 车门 - 前 - 上 - 左侧（拆卸和更换）。
  22. 安装 车门 - 前 - 左侧（拆卸和安装）。
