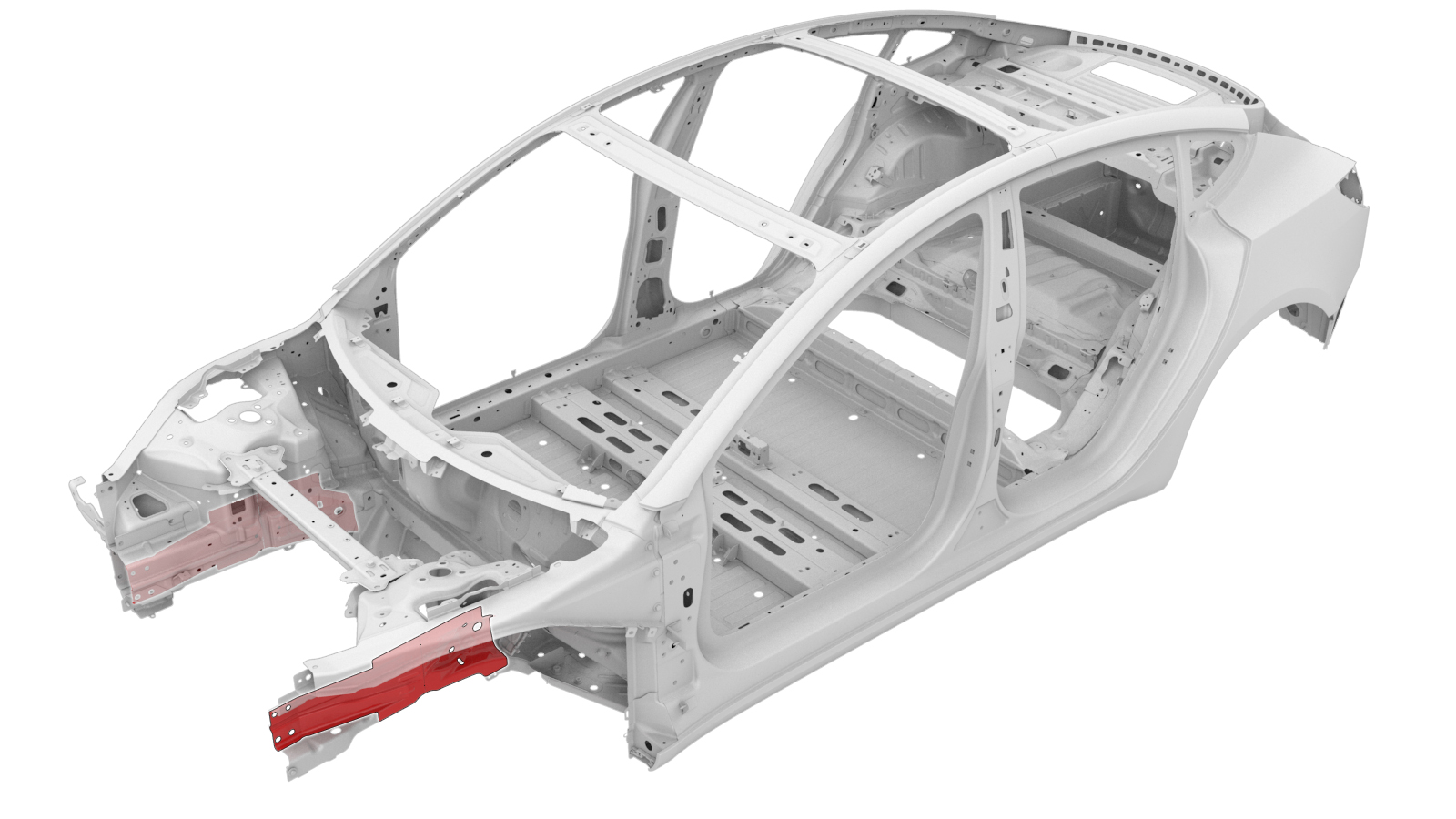

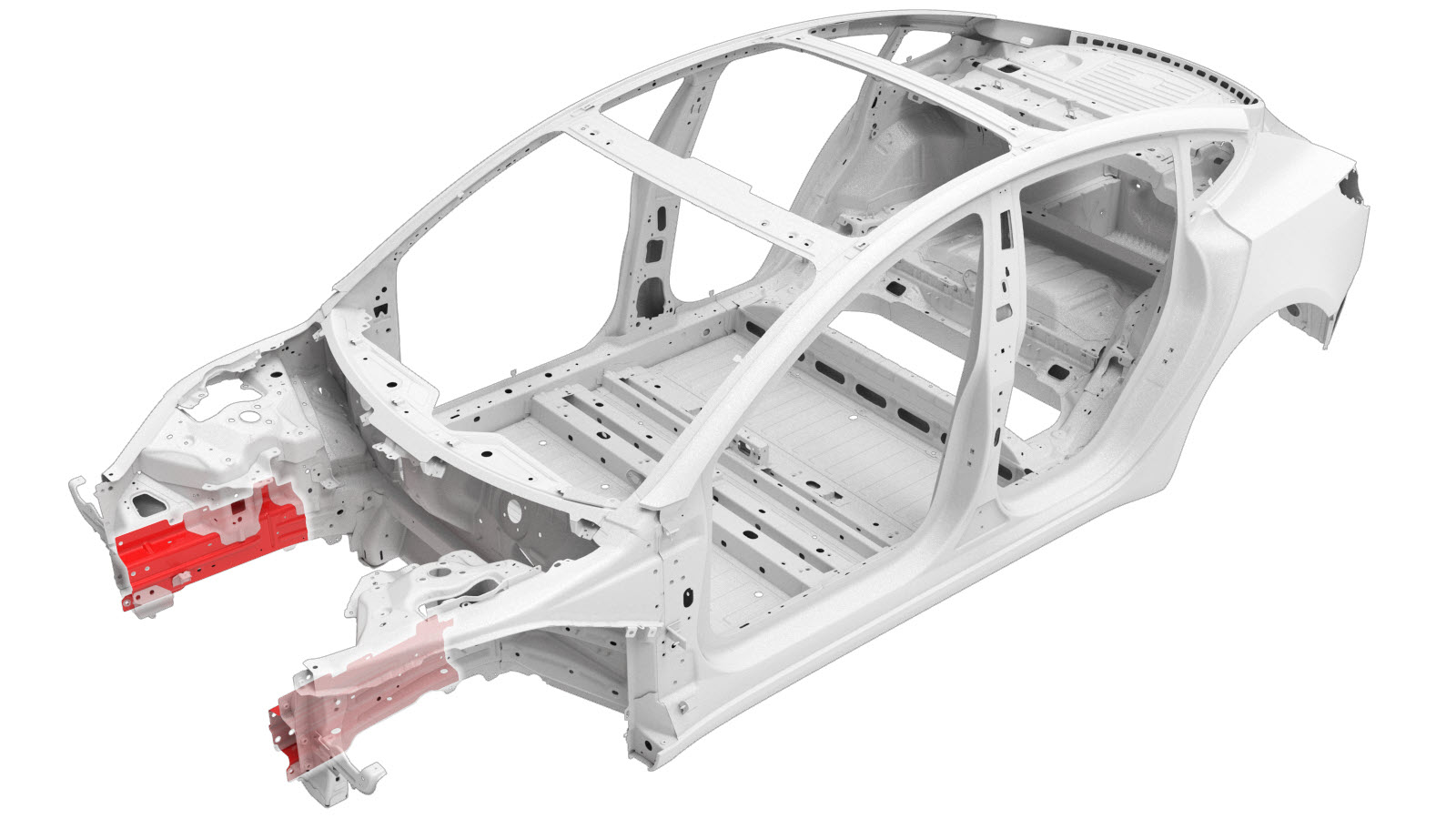

车架前纵梁内件（前侧大区块）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 根据该组件的损坏程度，有可能可以对该组件进行维修。请参阅 车架前纵梁内件维修指南 了解更多信息。
- 执行本程序时，请将车辆正确固定到车架工作台上。

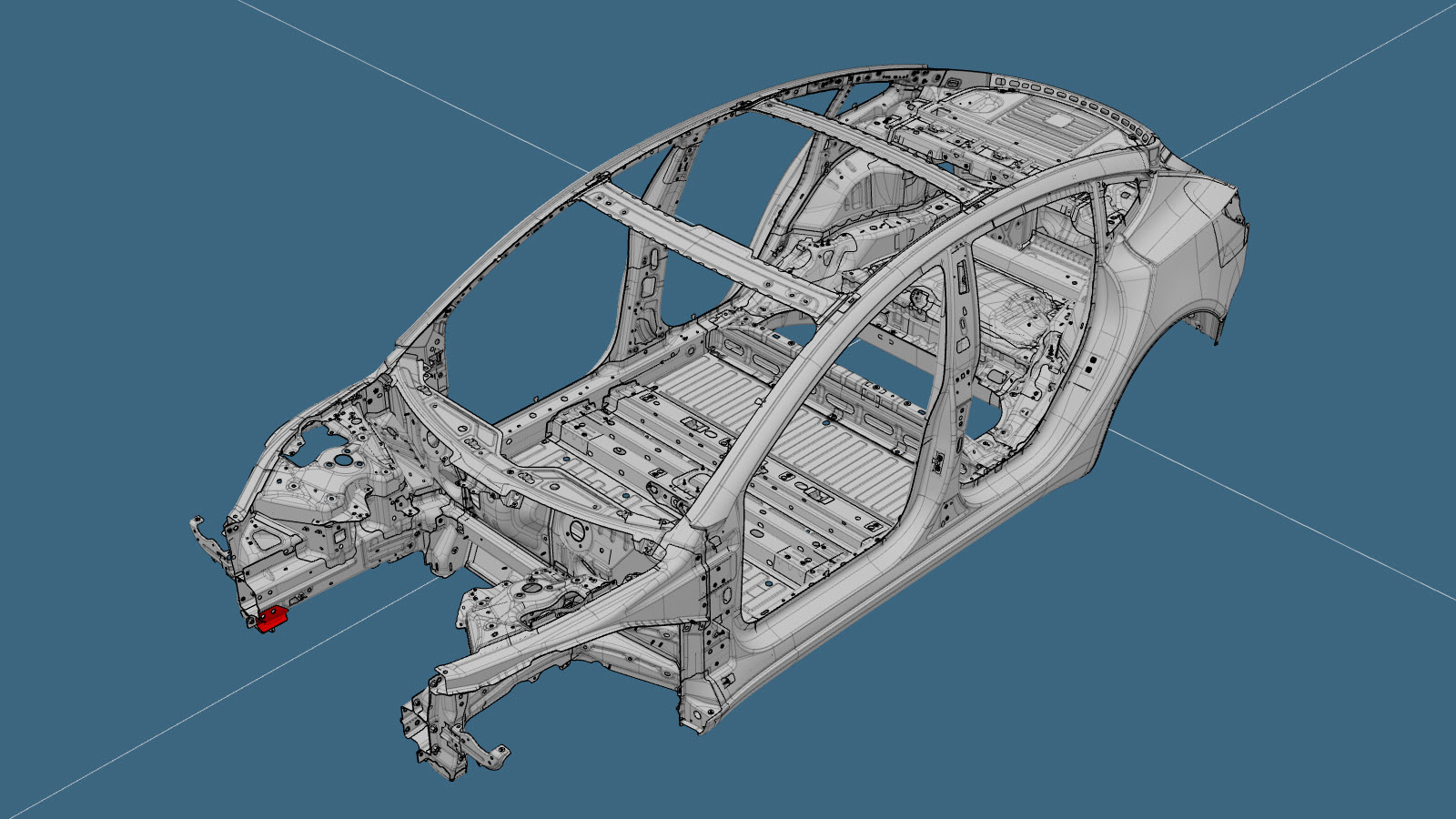

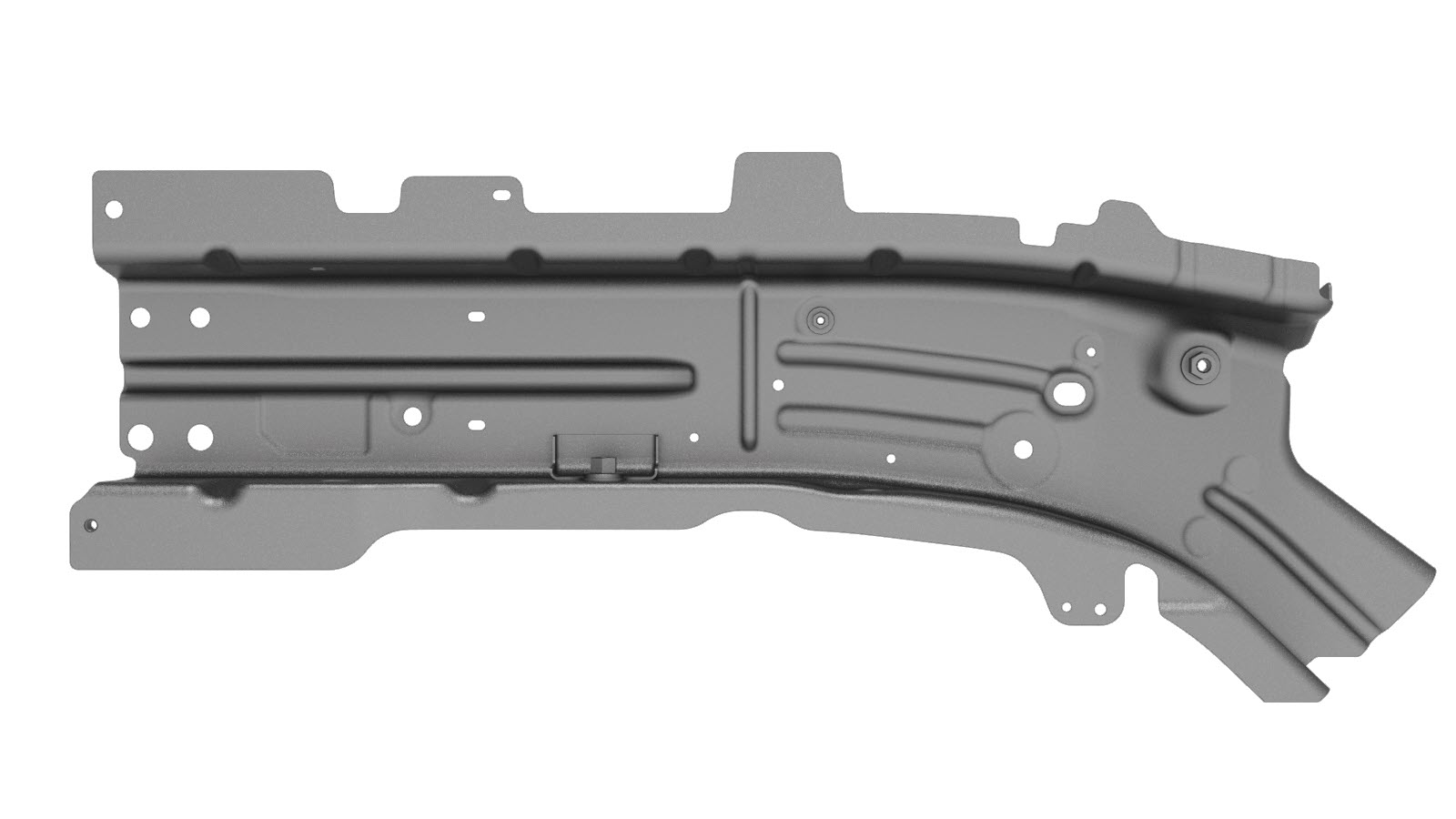

零件清单
维修程序
-
拆卸前减震塔。
-
拆卸车架前纵梁内件加固板（整体）。
-

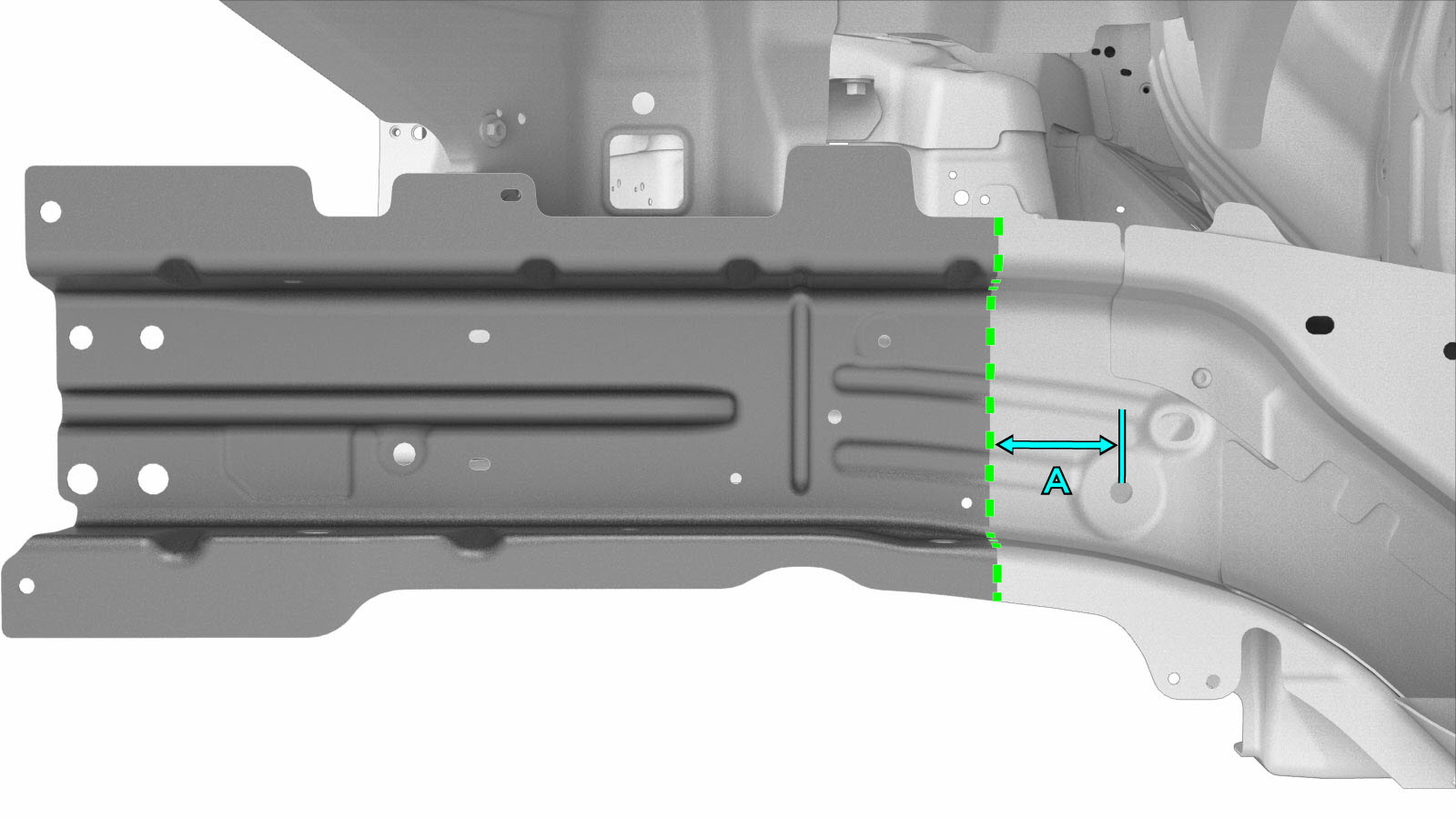

在指定位置切割原装部件。
参考线/点
切割线
- A = 75 mm
-
如下所示，切割其中一个新车架前纵梁内部组件，用于制作新组件。
参考线/点
切割线
- A = 75 mm
-
如下所示，切割其中一个新车架前纵梁内部组件，用于制作新衬垫板。

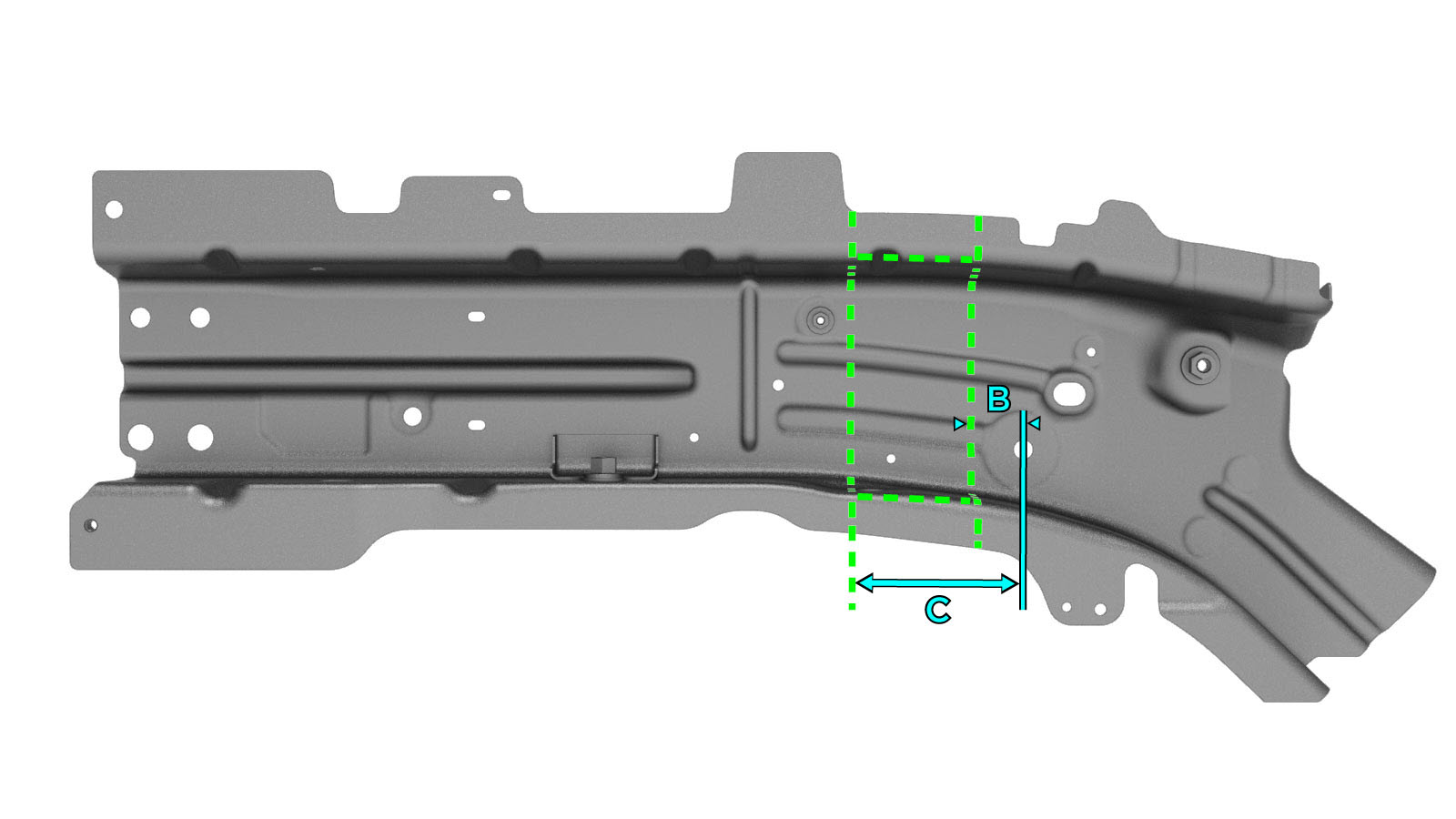

参考线/点
切割线
- B = 35 mm
- C = 115 mm
-

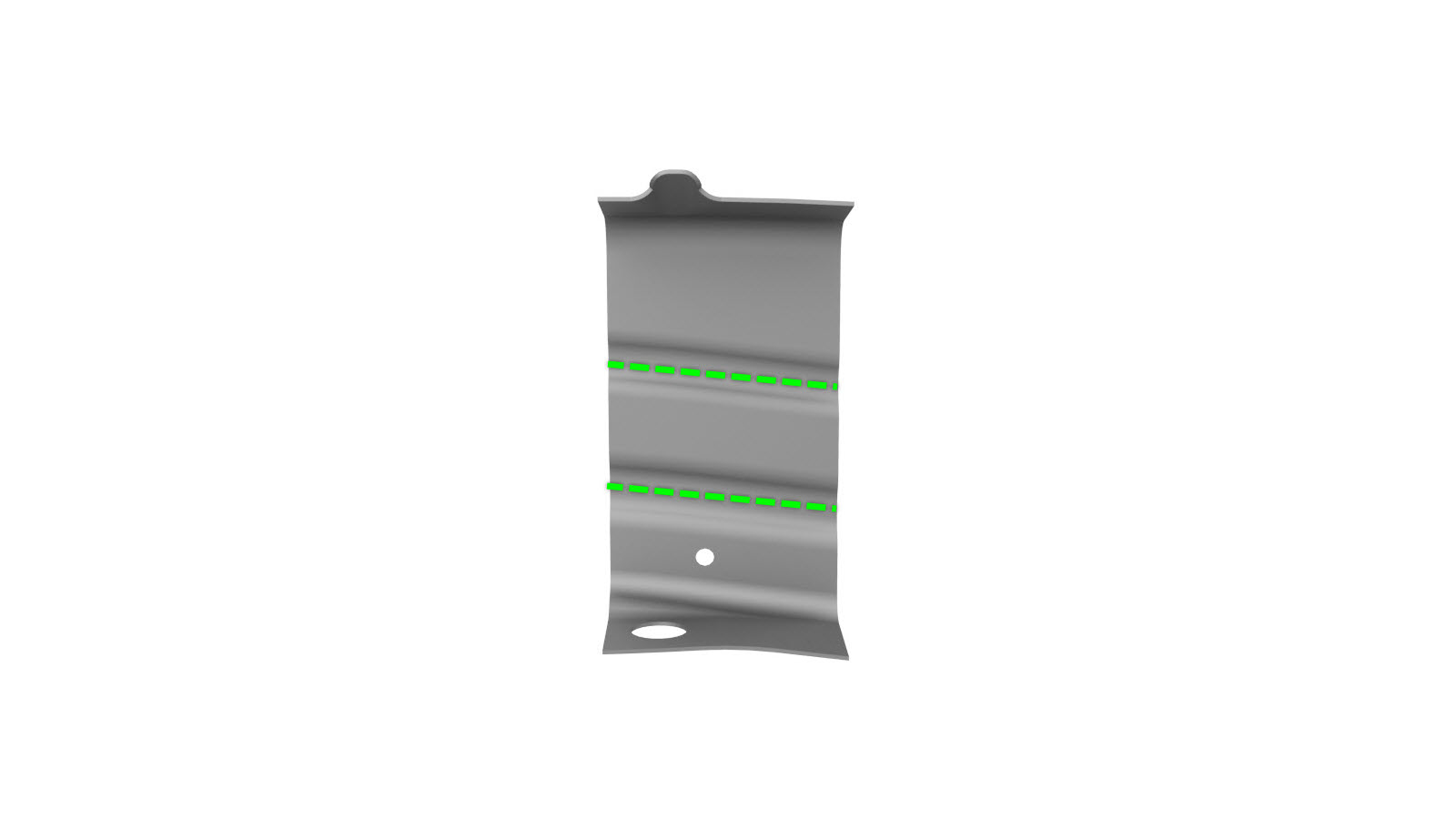

按指示切割衬垫板。
切割线
注衬垫板重新组装后，请按指示拆下一小部分材料，让衬垫板进入维修位置。
-

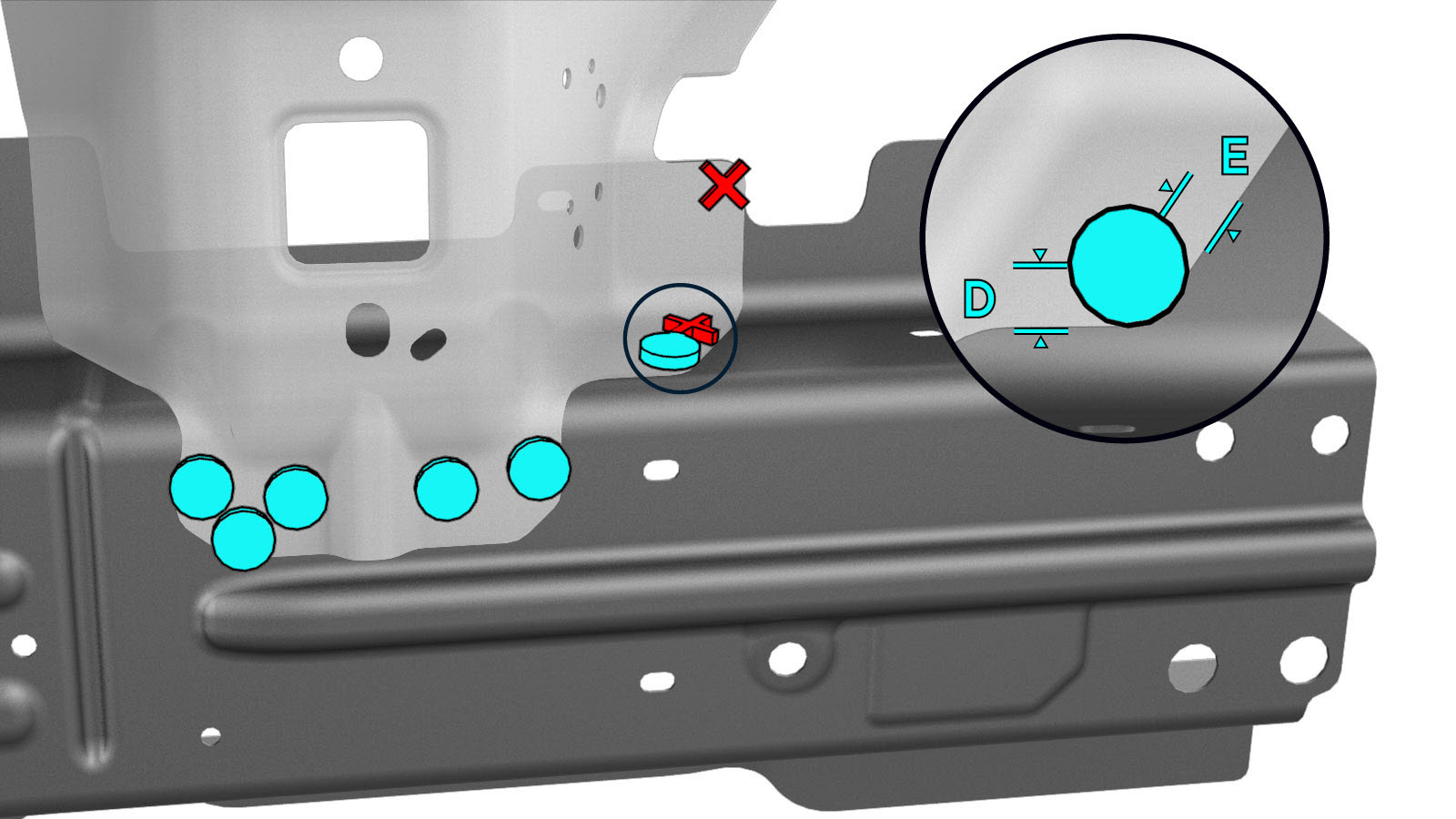

执行 GMA 焊接。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
-
准备安装。

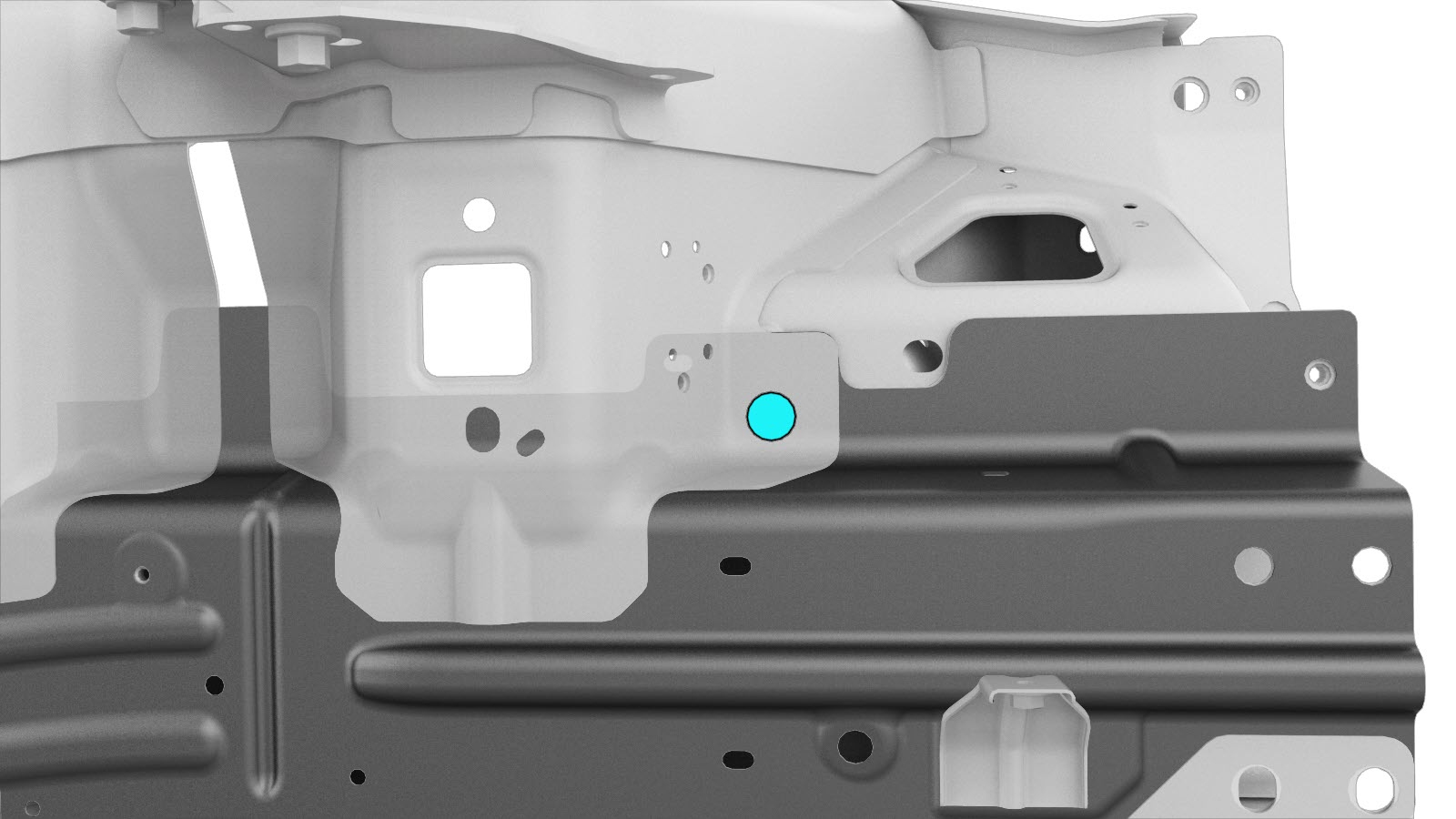

注将前内件前副框架支架上的孔与车架前纵梁内件上的孔对齐。
安装点焊焊缝

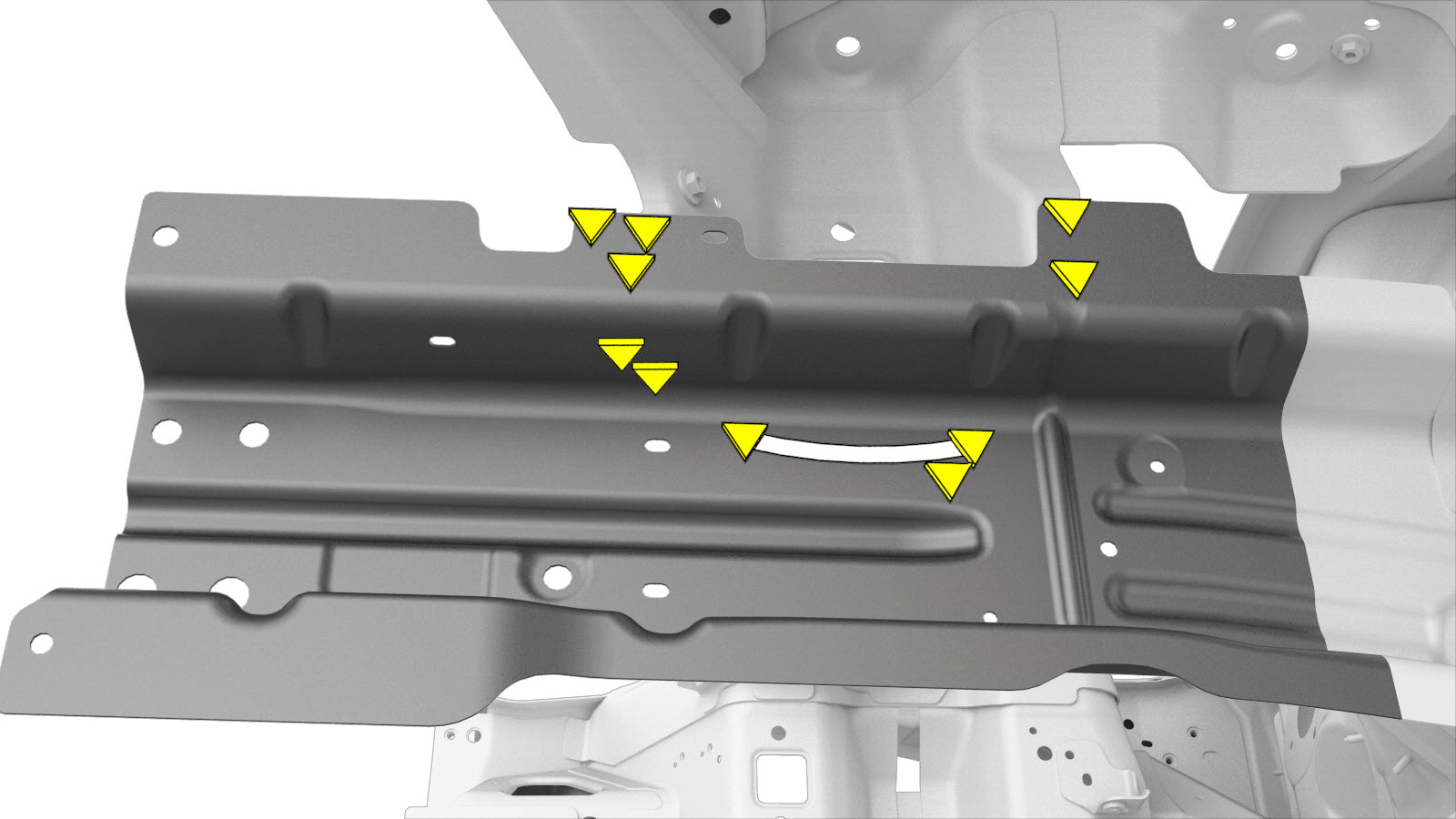

- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-

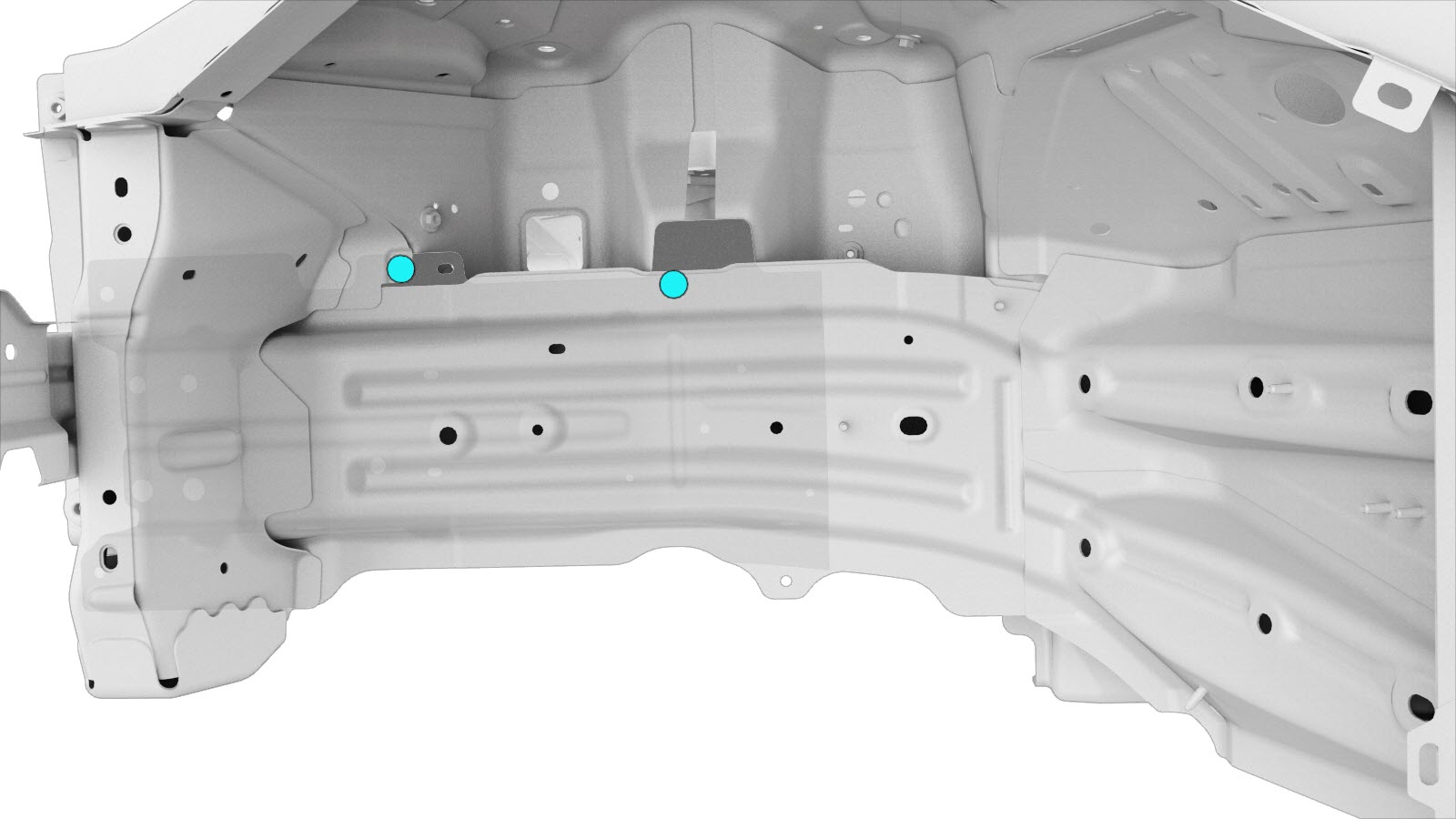

执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
安装新前备箱支架。
-
安装新车架前纵梁内件加固板（完整）。
-
安装新前减震塔。
- 执行任何必要的维修后操作。
