后围内件（总成）

零件清单

数量 描述 图片/备注

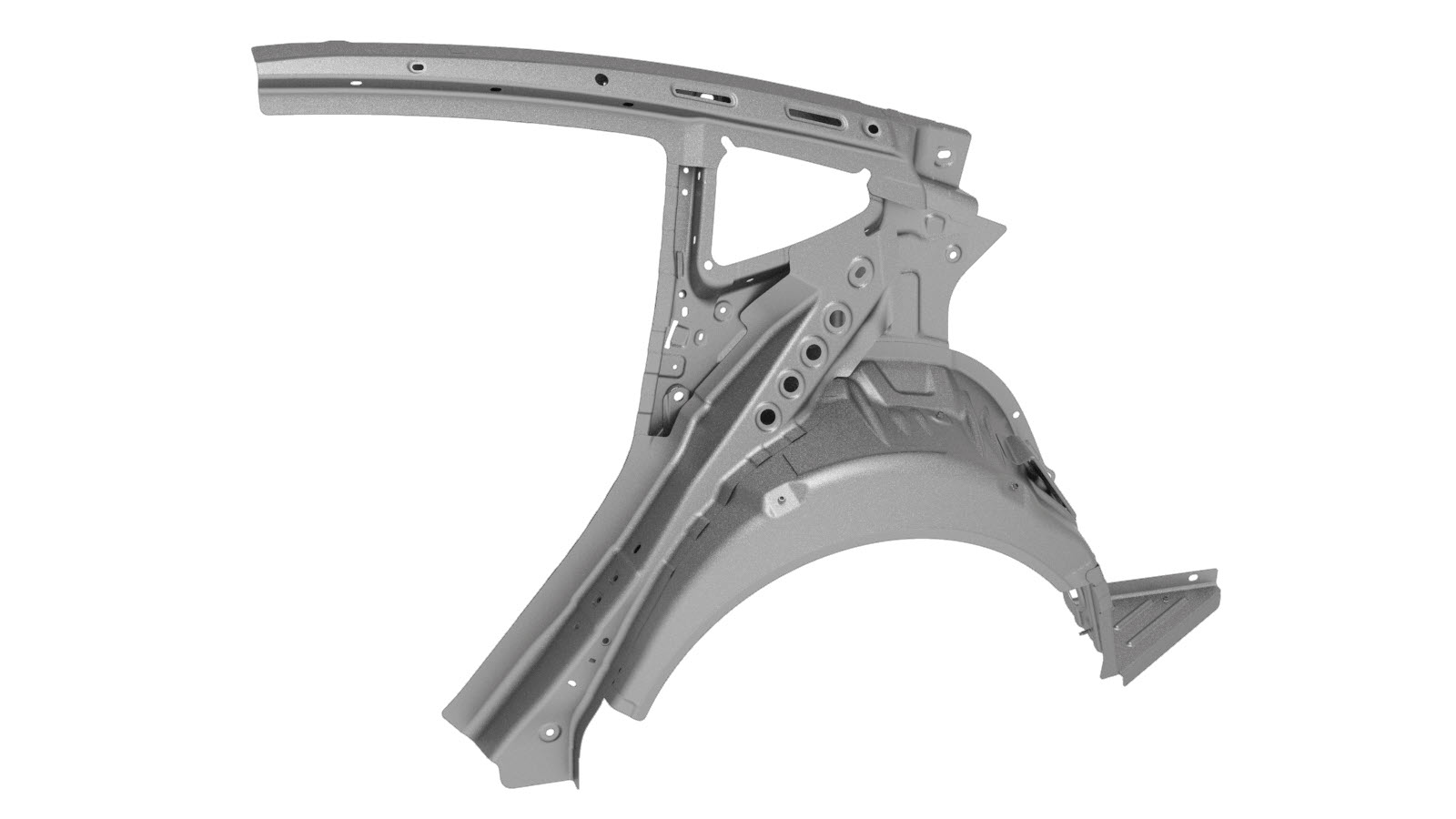

1 M3 ASY, REAR QUARTER INR（后围内件总成）
11 结构型灯笼铆钉，6.5 毫米
16 铆钉，4.8 毫米
12 沉头铆钉，4.8 毫米长款
1 沉头铆钉，4.8 毫米短款
3 流型铆钉 S18
2 螺栓，盘头法兰 Tesla 零件号 1008842-00-A
2 螺母，六角，法兰，M6-1.0x14 Tesla 零件号 1016227-00-A

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸后轮罩加固件。
  2. 拆下车顶纵梁加长板。

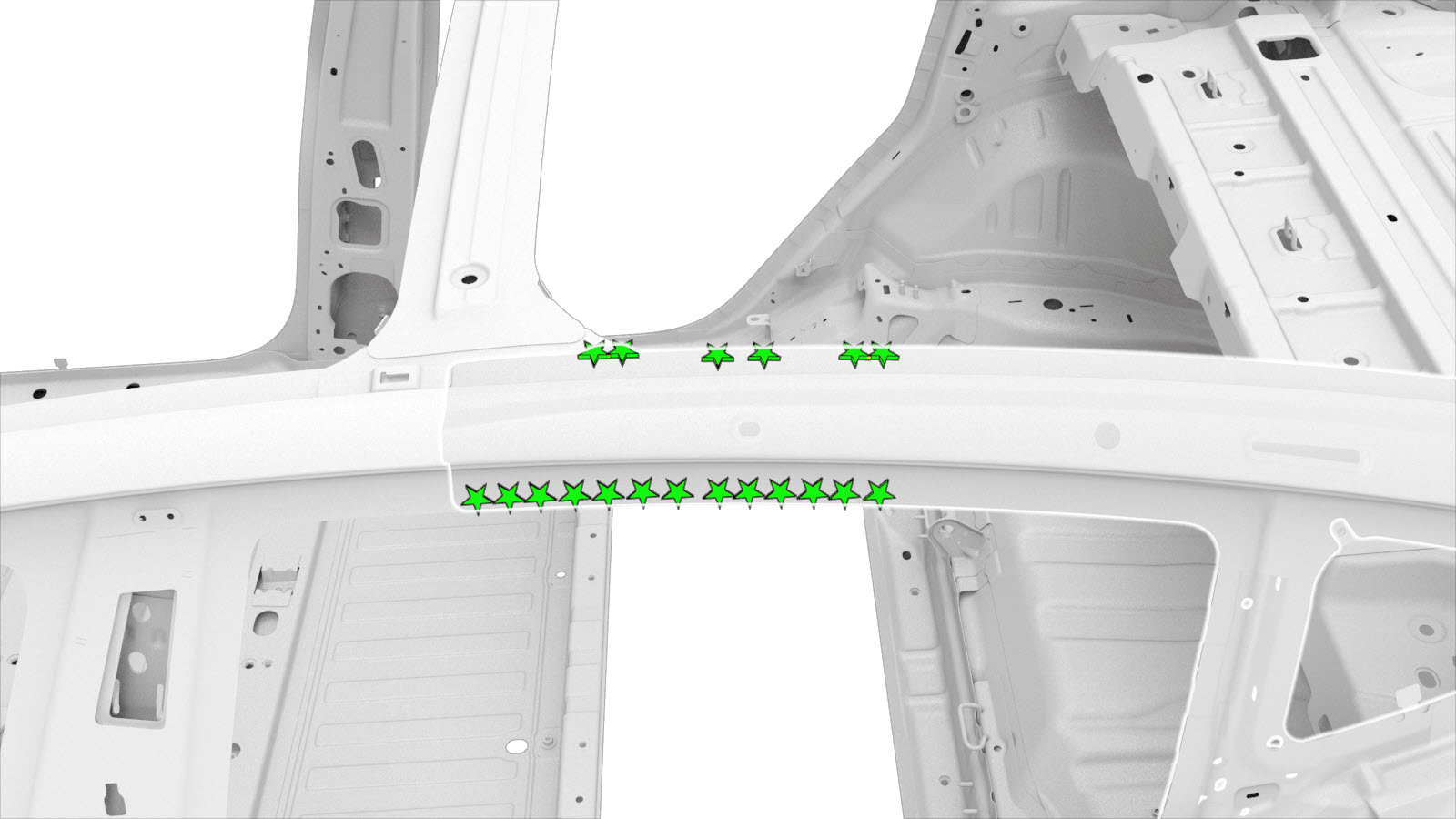

  3. 拆卸原装部件。

    或 原厂点焊焊缝

    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。

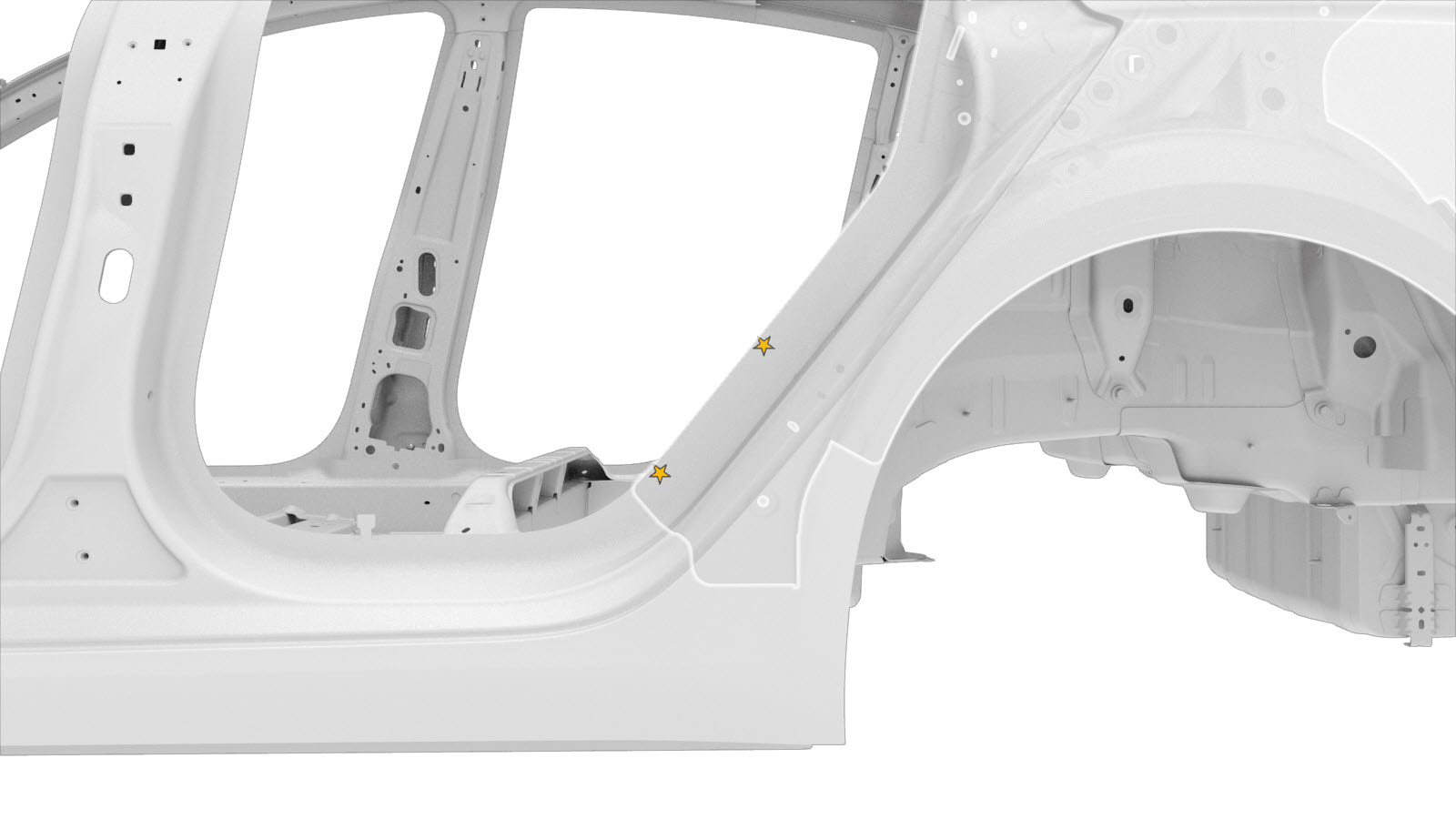

    或 原厂 SPR

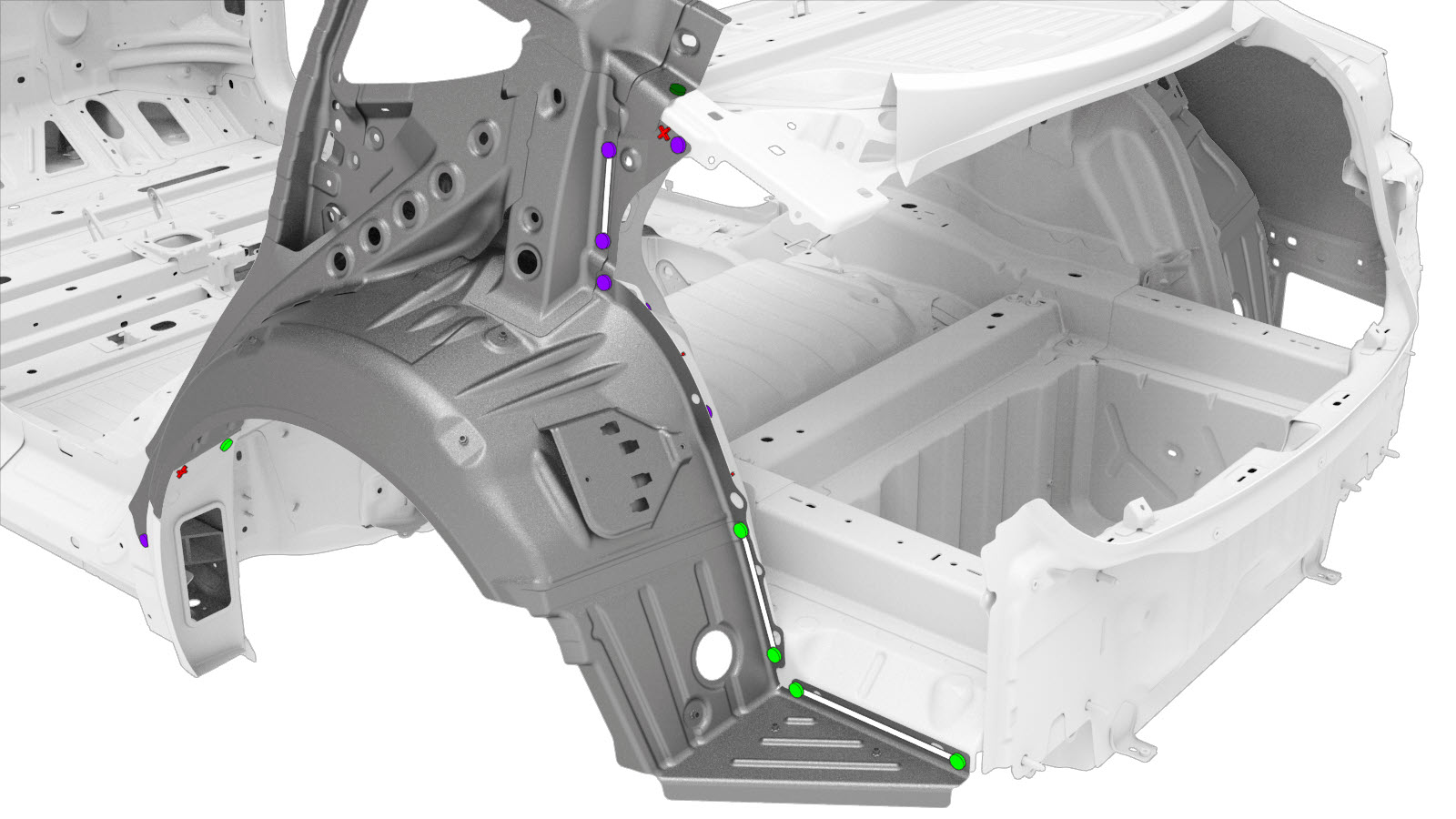

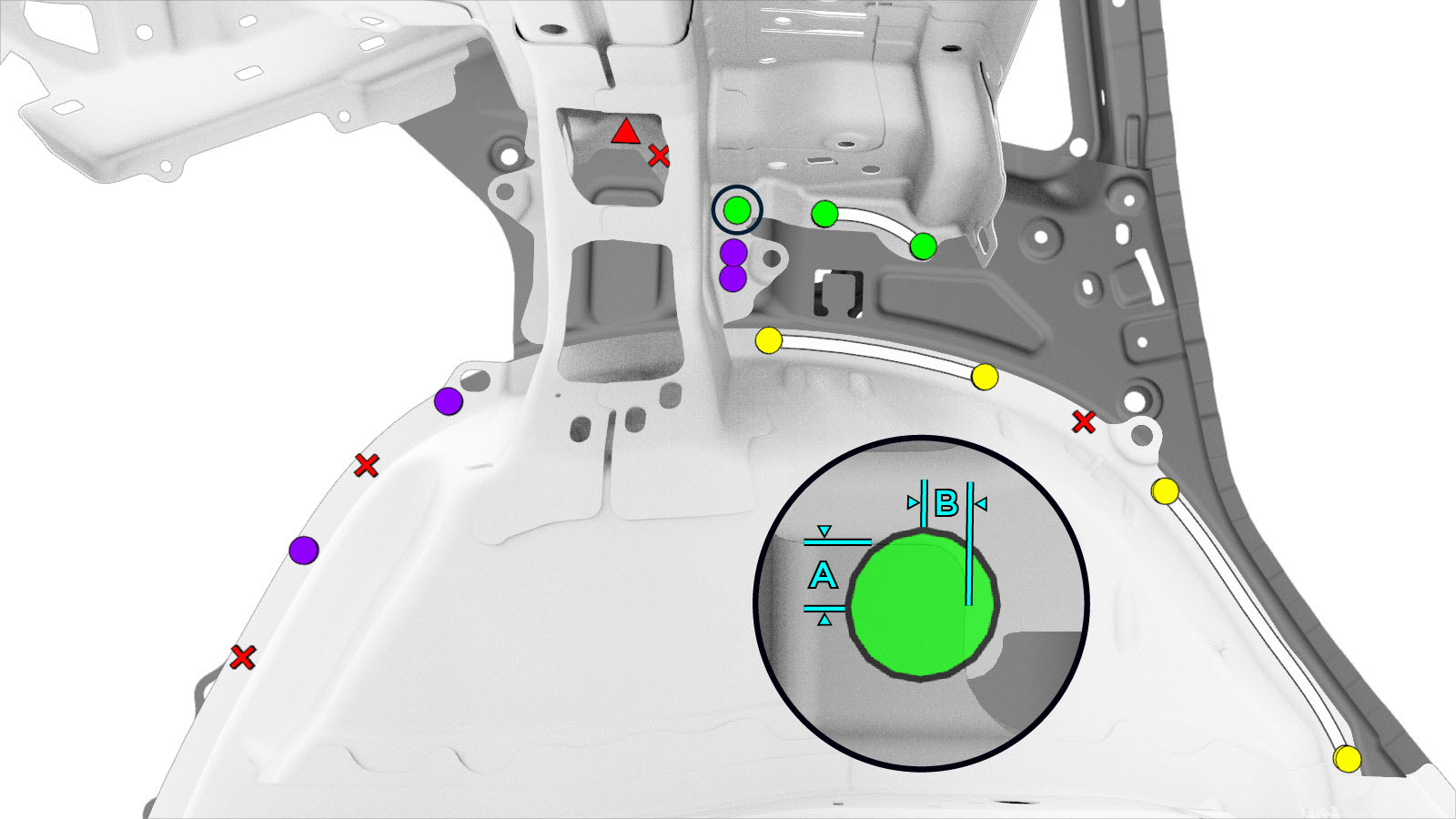

  4. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

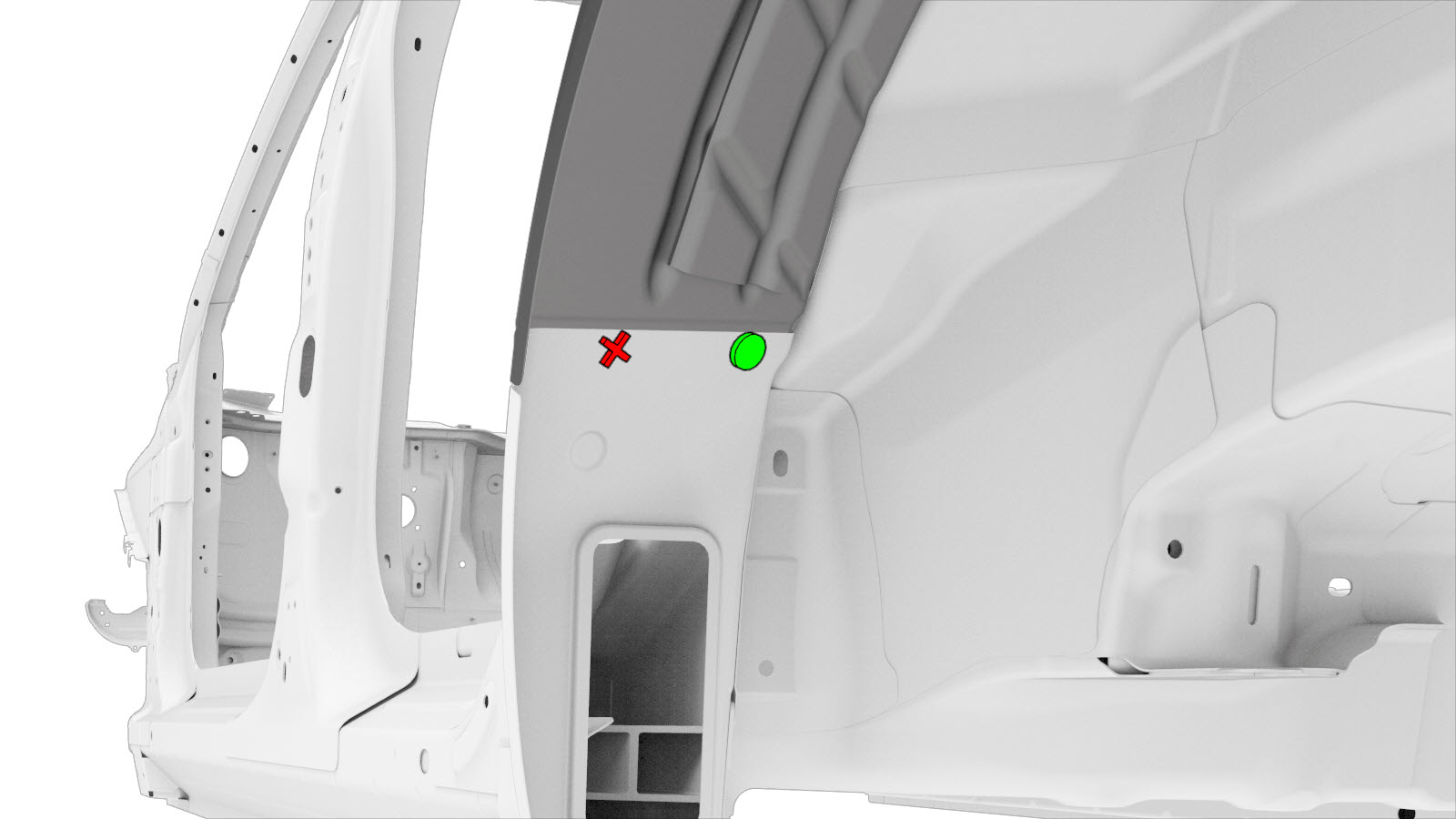

    红色 X 表示此处工厂安装的紧固件未进行更换。

    或 安装点焊焊缝

    或 结构型灯笼铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米短款

    或 铆钉，4.8 毫米
    • A = 65 毫米。

    或 沉头铆钉，4.8 毫米长款

    或 流型铆钉，S18

    或 梅花头螺栓

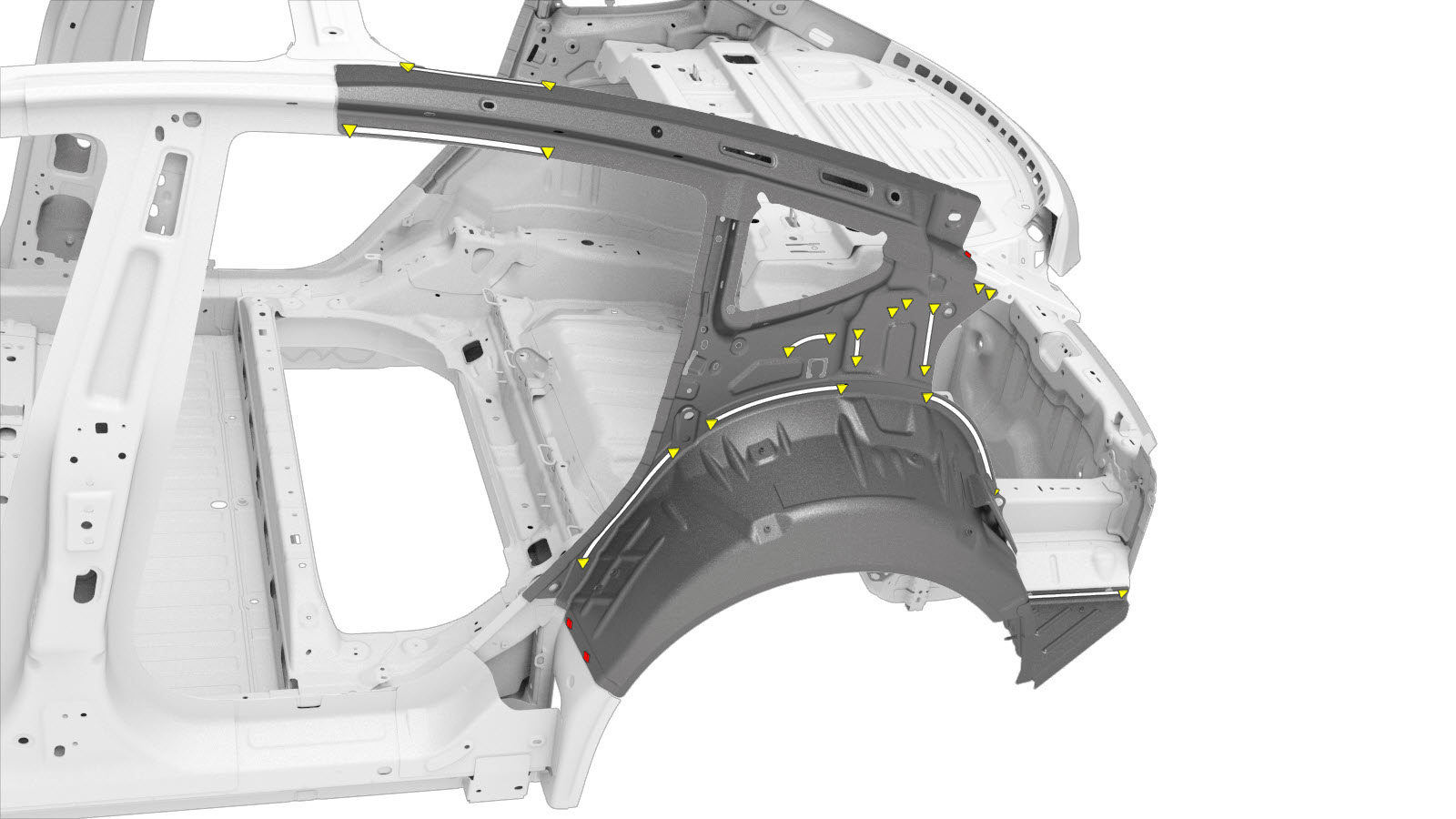

  5. 在车辆接合面以及新部件上涂抹结构型粘合剂。

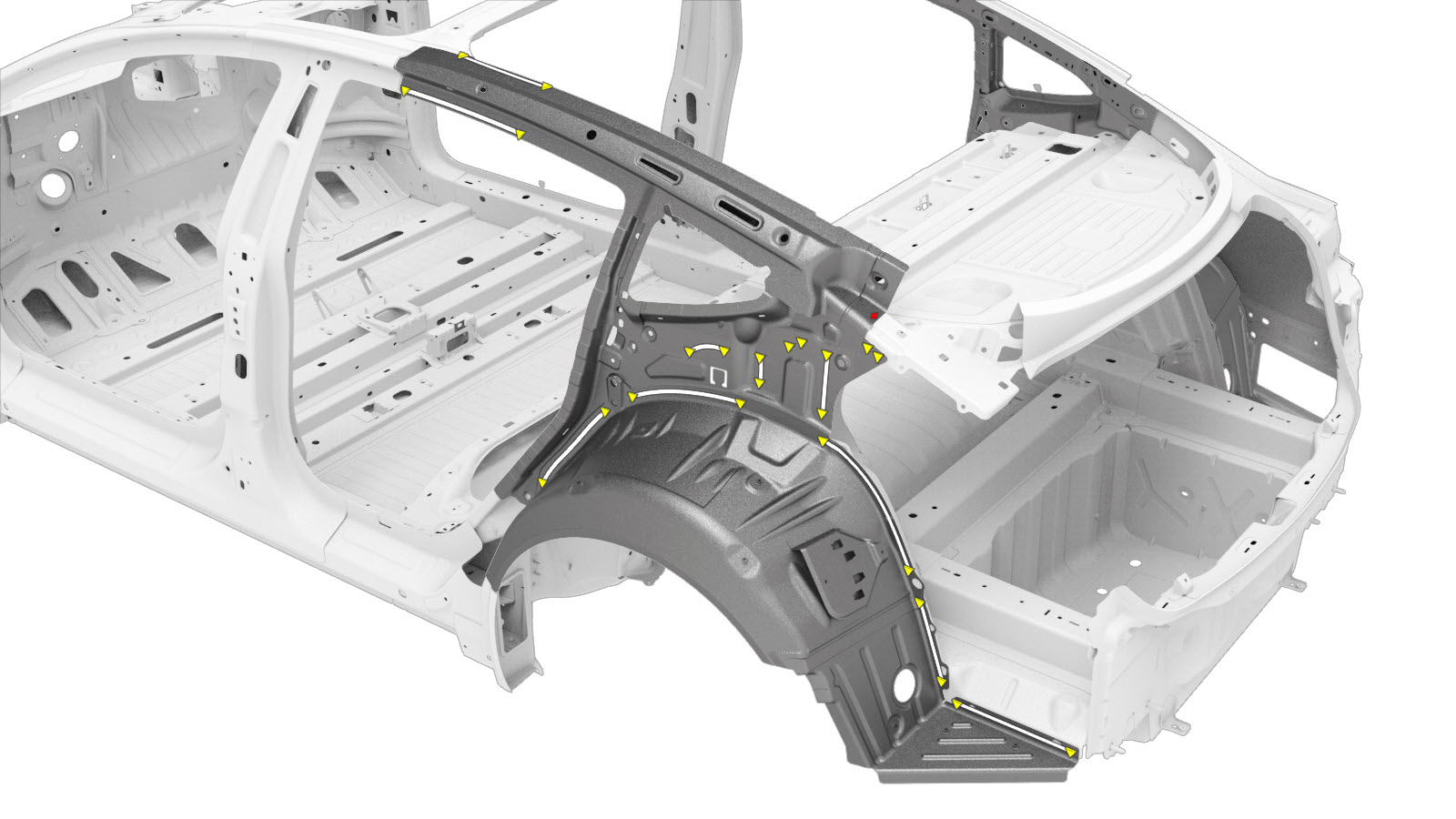

  6. 安装新部件。
    Informational PurposesAn informational icon, calling your attention
    注
    将这些螺栓拧紧至 16 Nm。

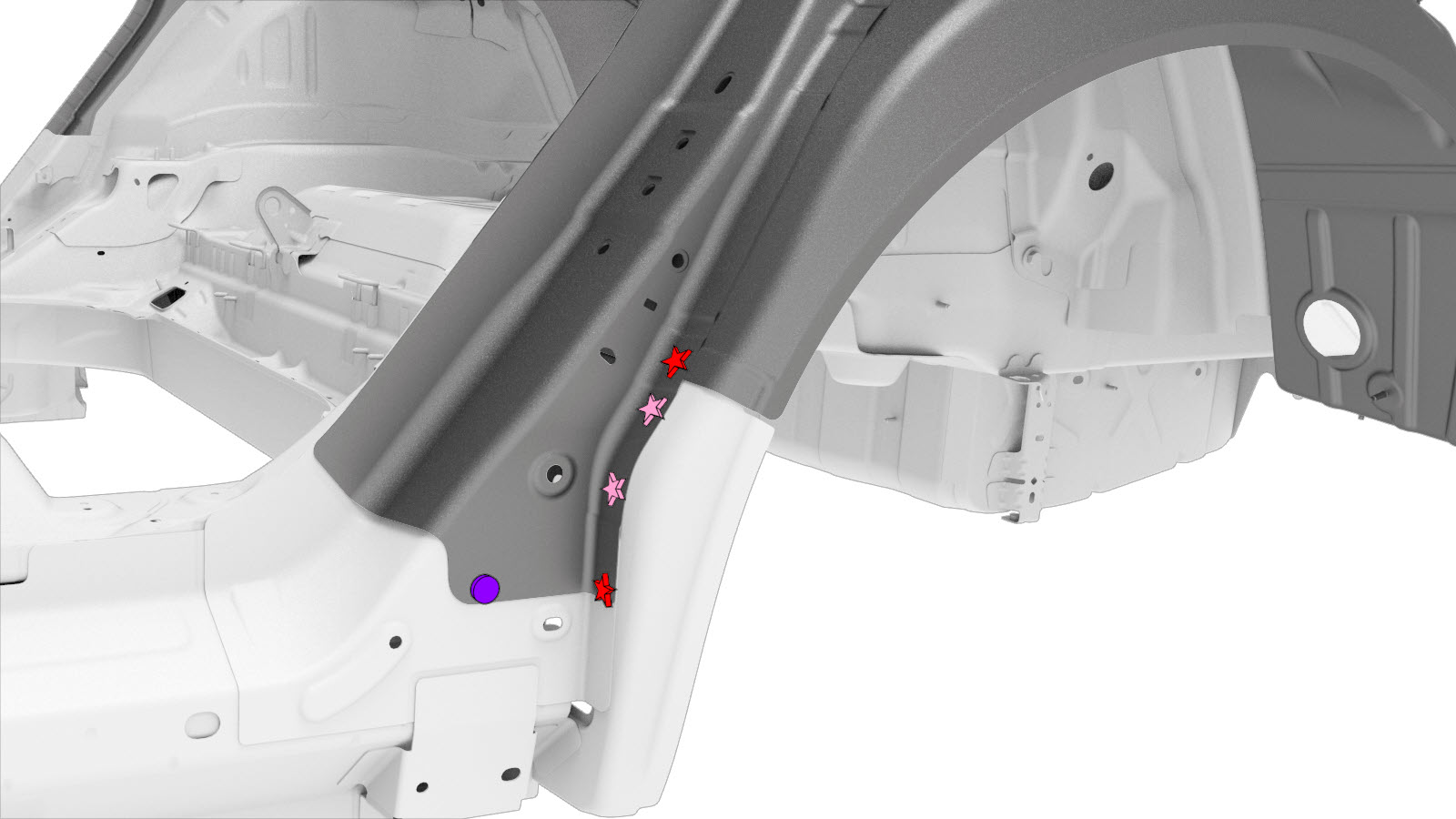

  7. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  8. 安装车顶纵梁加长板。
  9. 安装新后轮罩加固件。
  10. 执行任何必要的维修后操作。
