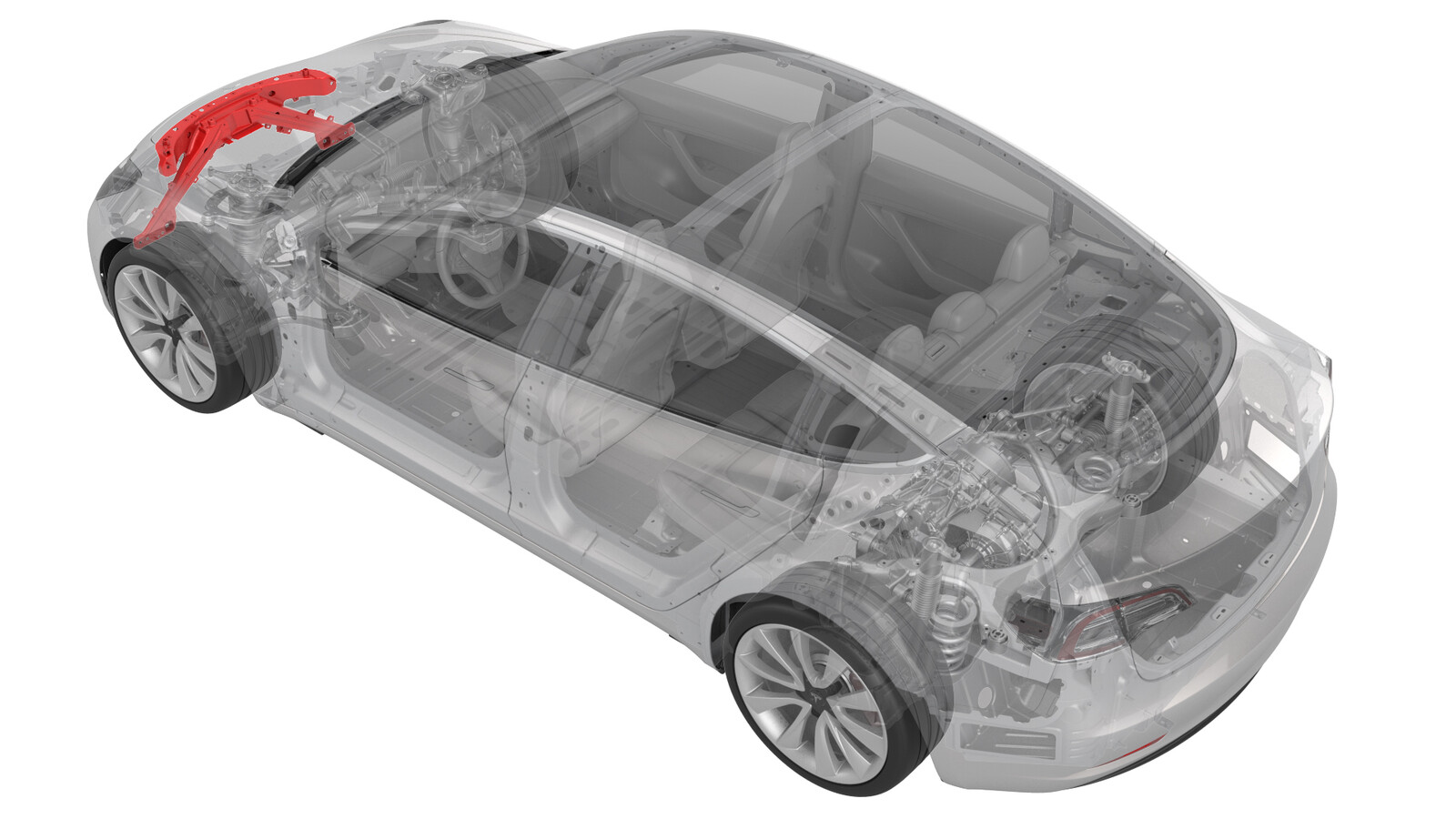

支架 - 前端（不带加热泵款）（拆卸和更换）

校正代码 10101002 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅查看安全健康的作业规程。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆下前备箱储物单元。请参阅 #GUID-4FBD5199-27DF-4D9D-A193-1901CE127862。
  6. 拆下前饰板总成。请参阅饰板 - 前（拆卸和安装）。
  7. 拆下前保险杠。请参阅保险杠梁 - 前（拆卸和更换）。

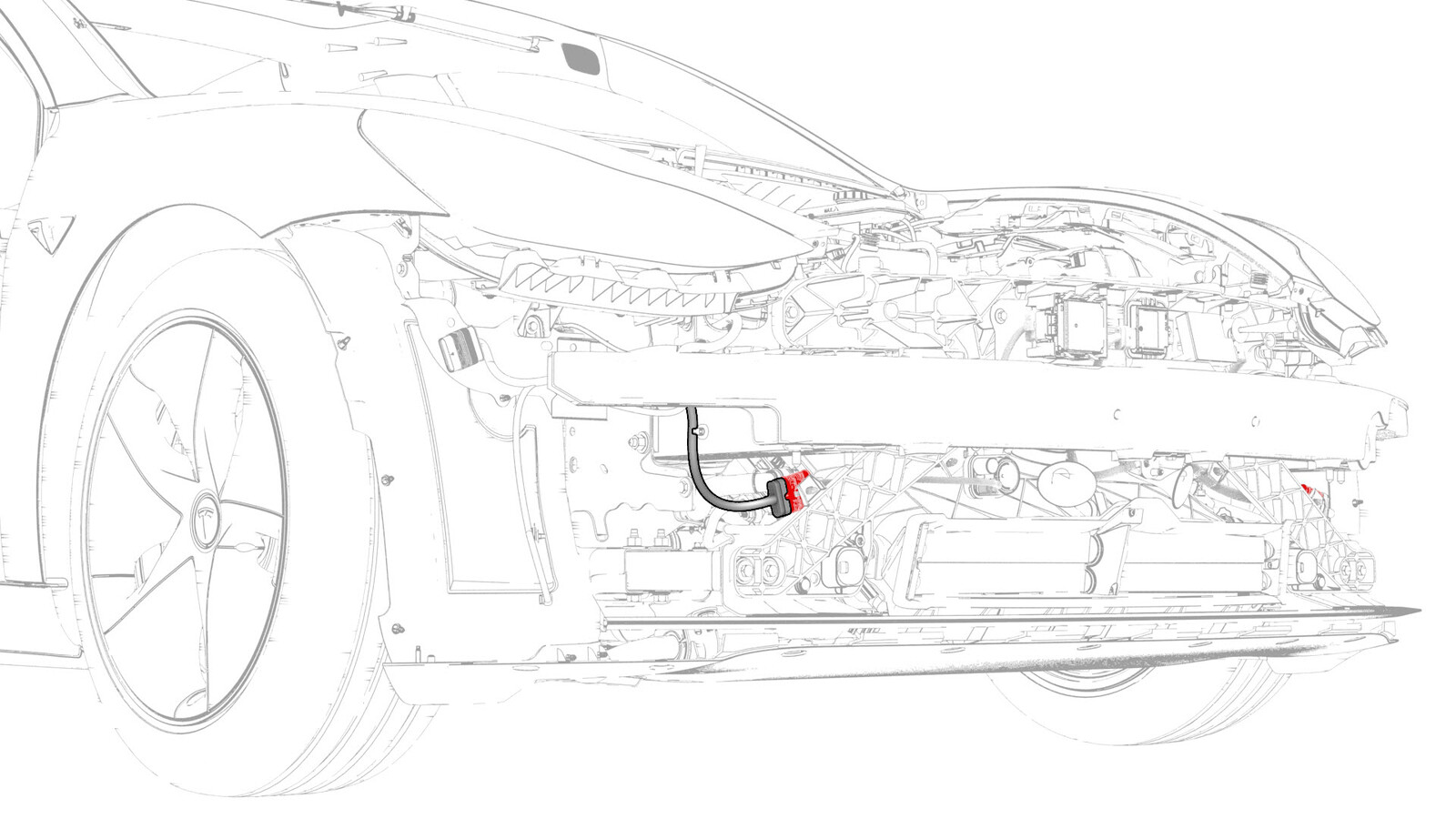

  8. 断开电气线束与 LH 前端支架电气连接器之间的连接。

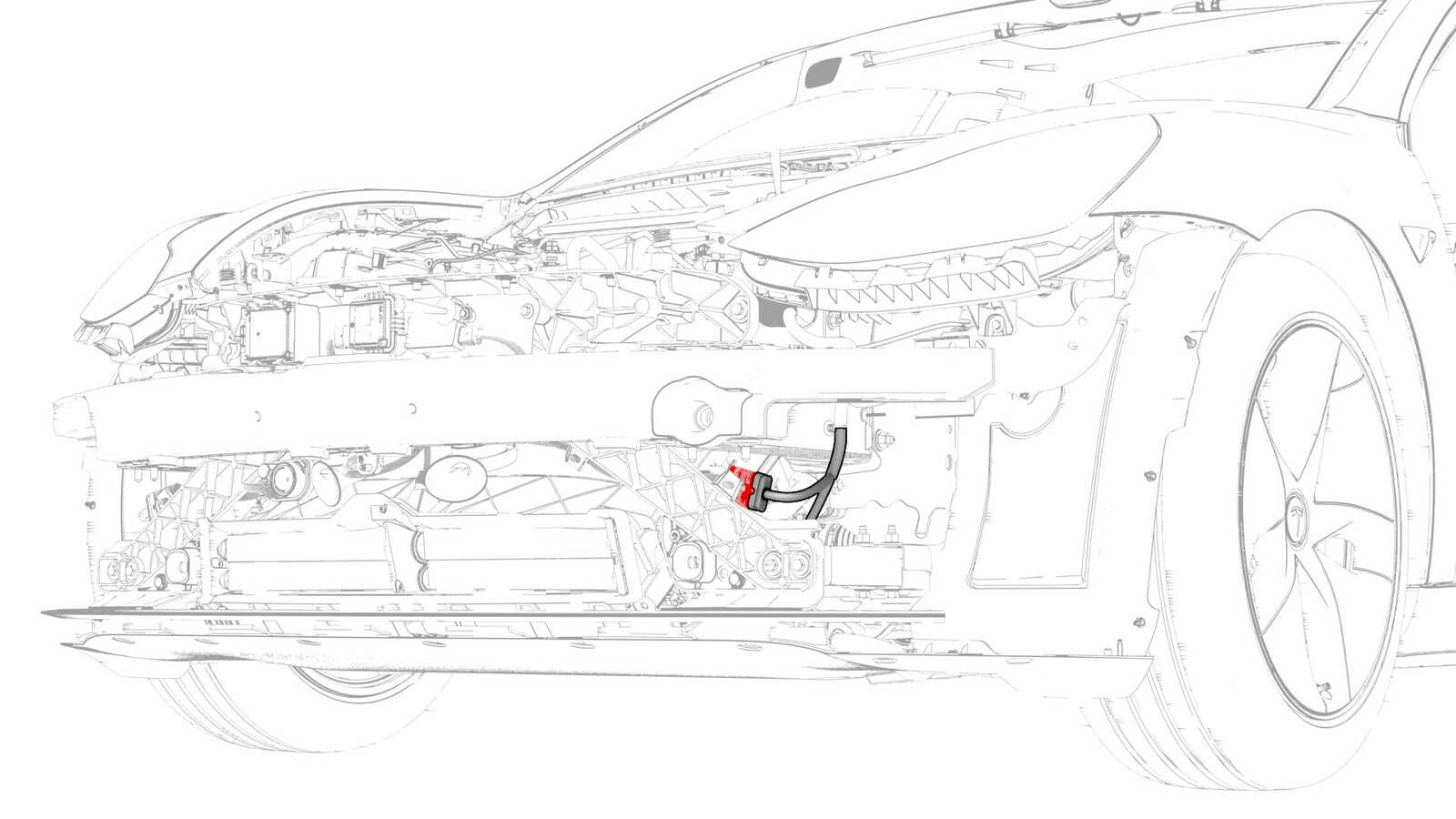

  9. 断开电气线束与右侧前端支架电气连接器的连接。

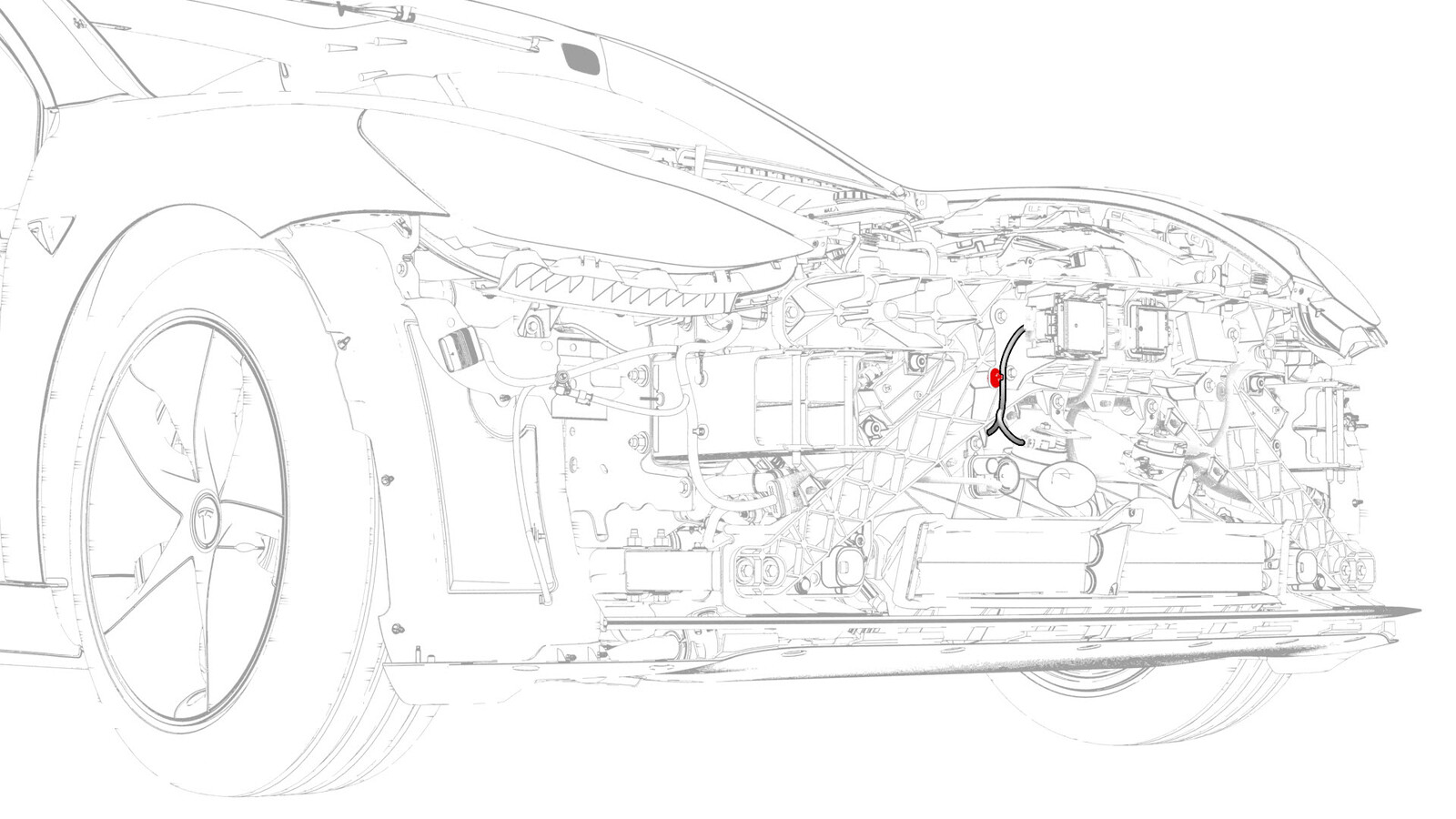

  10. 松开将前雷达传感器电气线束固定到前端支架的夹子。
  11. 拆下前雷达传感器。请参阅#GUID-79FC485C-B821-4E33-8209-0D49F4C5F38F。
  12. 拆下 HomeLink 发射机模块。请参阅#GUID-5B8C9A19-41AD-47CD-90C9-78B56F7F124D。
  13. 拆下前蓝牙被动式进入天线。请参阅#GUID-1A122F8C-D564-4761-BDDA-654B0C5991B5。
  14. 拆下将雷达支架固定到前端支架的螺栓，然后从车上拆下雷达支架。
  15. 拆下高音喇叭。请参阅#GUID-B3791D80-4F9B-4EBF-8674-91A5C3671C08。
  16. 拆下低音喇叭。请参阅#GUID-CFF029DA-EBFD-432B-8D69-5A72FFB61EC2。
  17. 断开电气连接器与 AGS 执行机构的连接。
  18. 拆下踝部止动爪。请参阅踝部止动爪（拆卸和更换）。

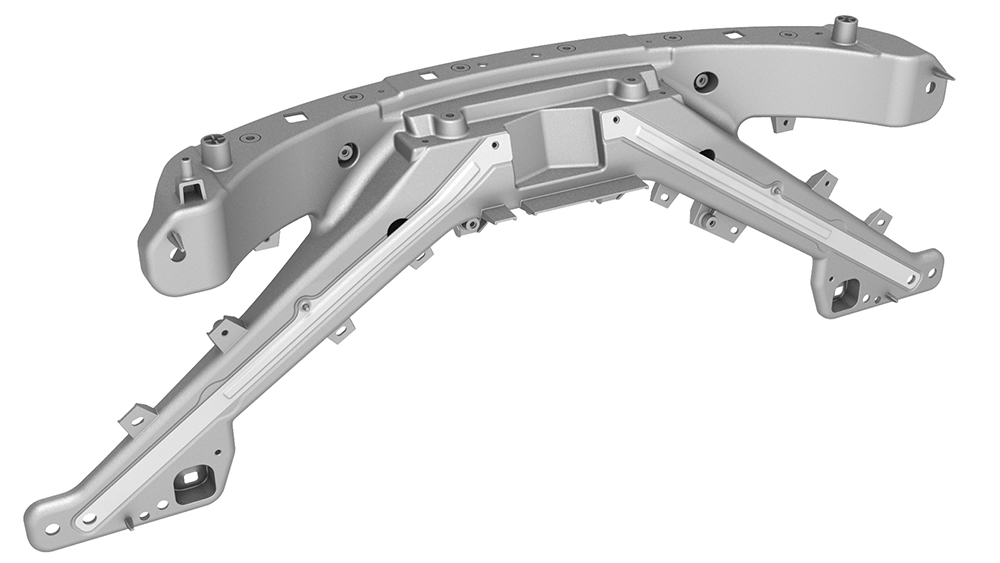

  19. 从车身拆下前端支架，将其放置在有垫板的表面上。
  20. 拆下前备箱盖锁主执行机构。请参阅#GUID-6B8F3E6E-1417-4820-83FF-379763337CEC。
  21. 拆下前备箱盖锁副执行机构。请参阅#GUID-FEF12517-4A20-481C-AF6D-D6B093D7FA97。
  22. 拆下前备箱盖锁。请参阅#GUID-449CE7A3-C857-48D4-956C-4FBCB2BA92D8。

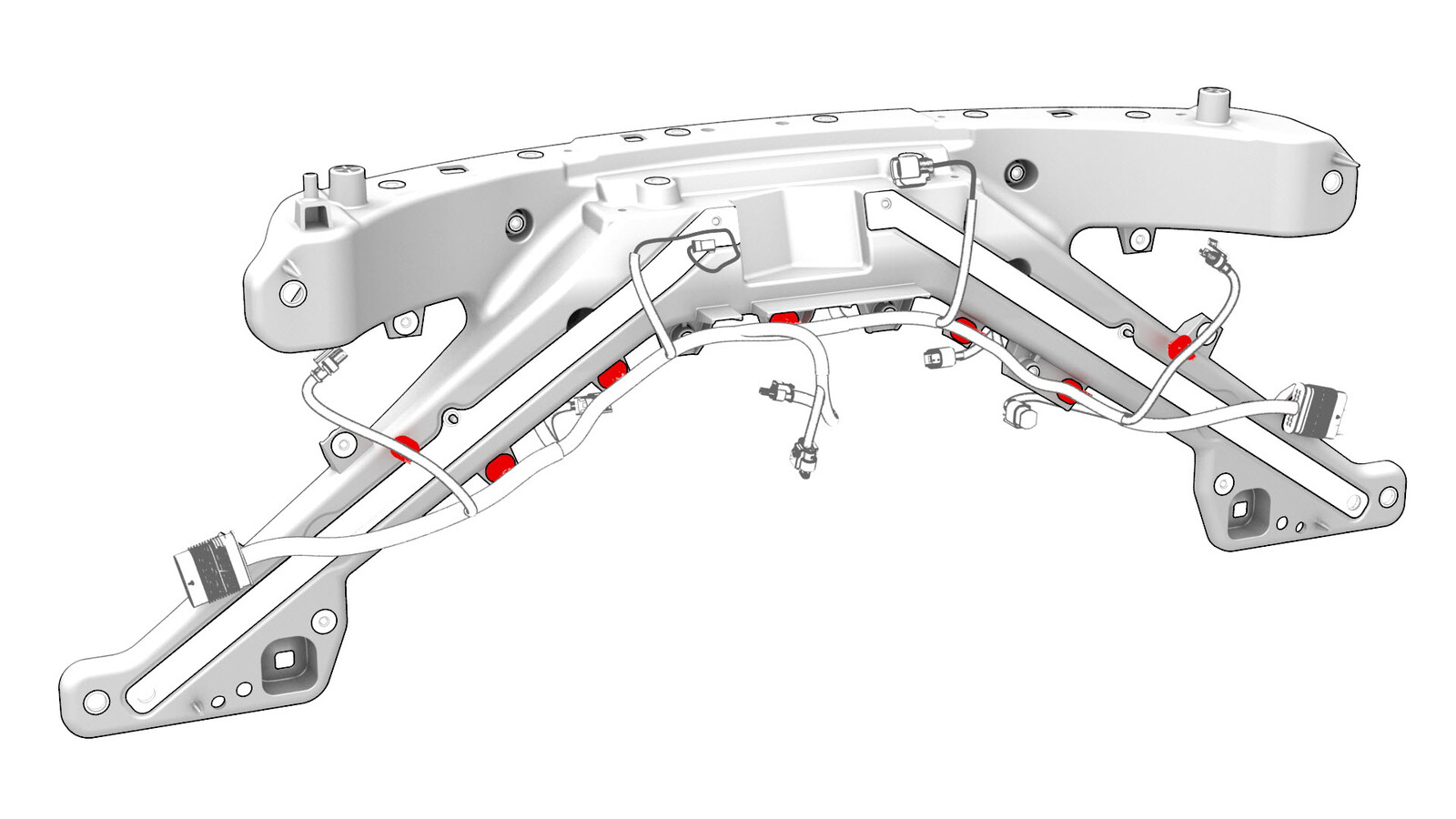

  23. 松开将电气线束固定到前端支架的夹子，然后将电气线束从前端支架上断开。

安装

  1. 安装将前端模块电气线束固定到前端支架的夹子。
  2. 安装前备箱盖锁。请参阅#GUID-449CE7A3-C857-48D4-956C-4FBCB2BA92D8。
  3. 安装前备箱盖锁副执行机构。请参阅#GUID-FEF12517-4A20-481C-AF6D-D6B093D7FA97。

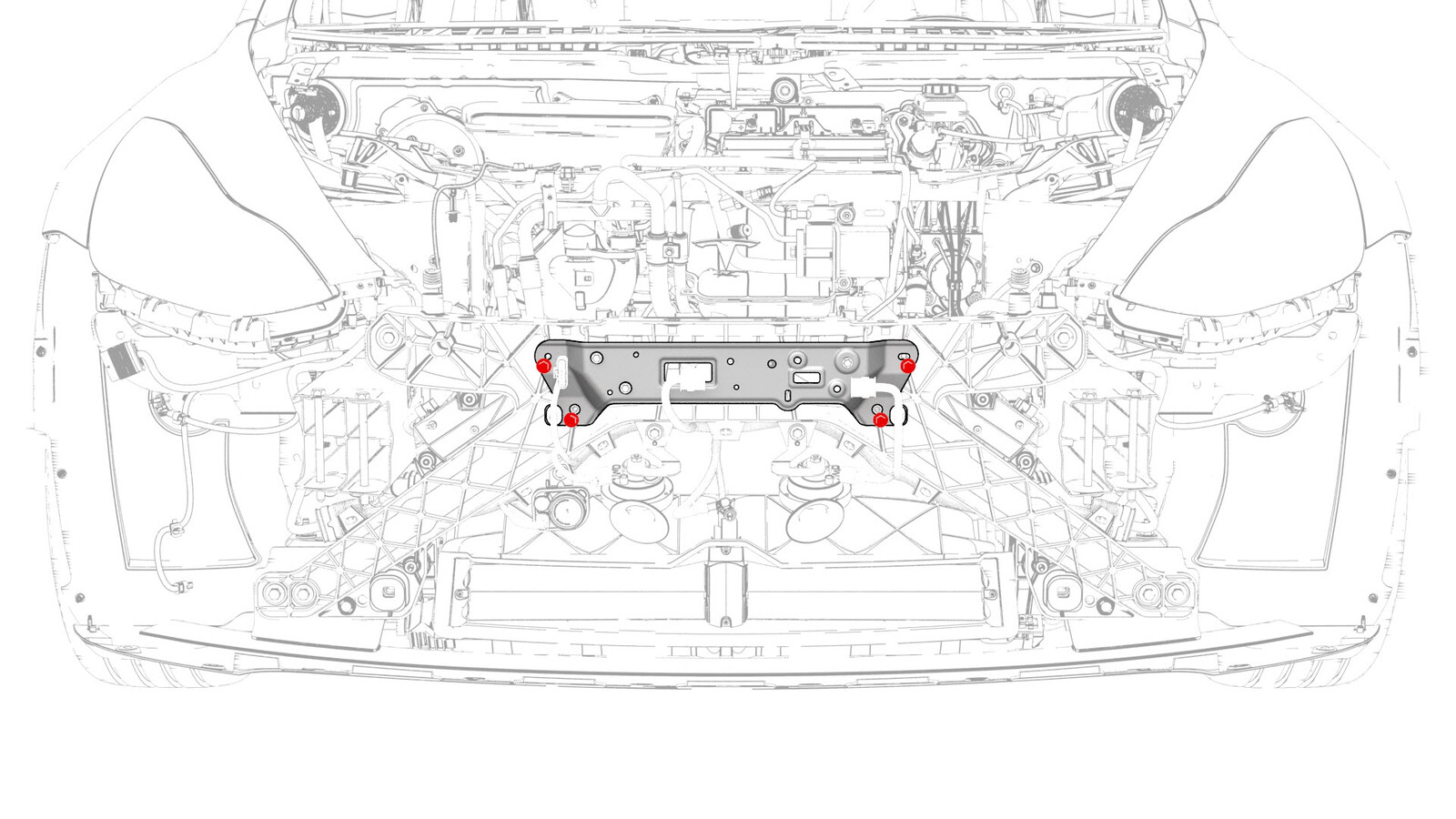

  4. 在助手的帮助下，将前端支架放置在车辆上，以备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    手动拧紧前端支架的顶部螺栓，这样在安装踝部止动爪时，可避免顶部螺栓滑落。
  5. 安装踝部止动爪。请参阅踝部止动爪（拆卸和更换）。
  6. 连接 AGS 执行机构电气连接器。
  7. 安装高音喇叭。请参阅#GUID-B3791D80-4F9B-4EBF-8674-91A5C3671C08。
  8. 安装低音喇叭。请参阅#GUID-CFF029DA-EBFD-432B-8D69-5A72FFB61EC2。

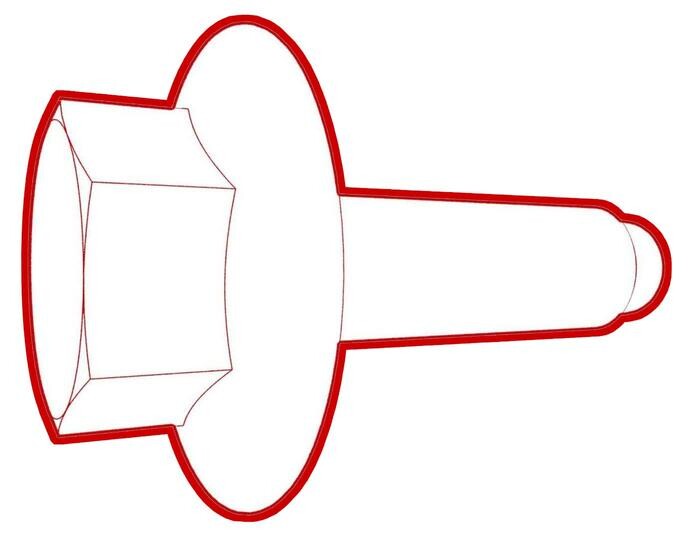

  9. 安装将雷达支架固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
  10. 安装前蓝牙被动式进入天线。请参阅#GUID-1A122F8C-D564-4761-BDDA-654B0C5991B5。
  11. 安装 HomeLink 发射机模块。请参阅#GUID-5B8C9A19-41AD-47CD-90C9-78B56F7F124D。
  12. 安装前雷达传感器。请参阅#GUID-79FC485C-B821-4E33-8209-0D49F4C5F38F。
  13. 将电气线束连接到 RH 前端支架电气连接器上。
  14. 将电气线束连接到左侧前端支架电气连接器上。
  15. 安装前保险杠。请参阅保险杠梁 - 前（拆卸和更换）。
  16. 安装前饰板总成。请参阅 饰板 - 前（拆卸和安装）。
  17. 安装前备箱储物单元。请参阅#GUID-4FBD5199-27DF-4D9D-A193-1901CE127862。
  18. 安装前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  19. 安装驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  20. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  21. 将车辆驶离举升机。
