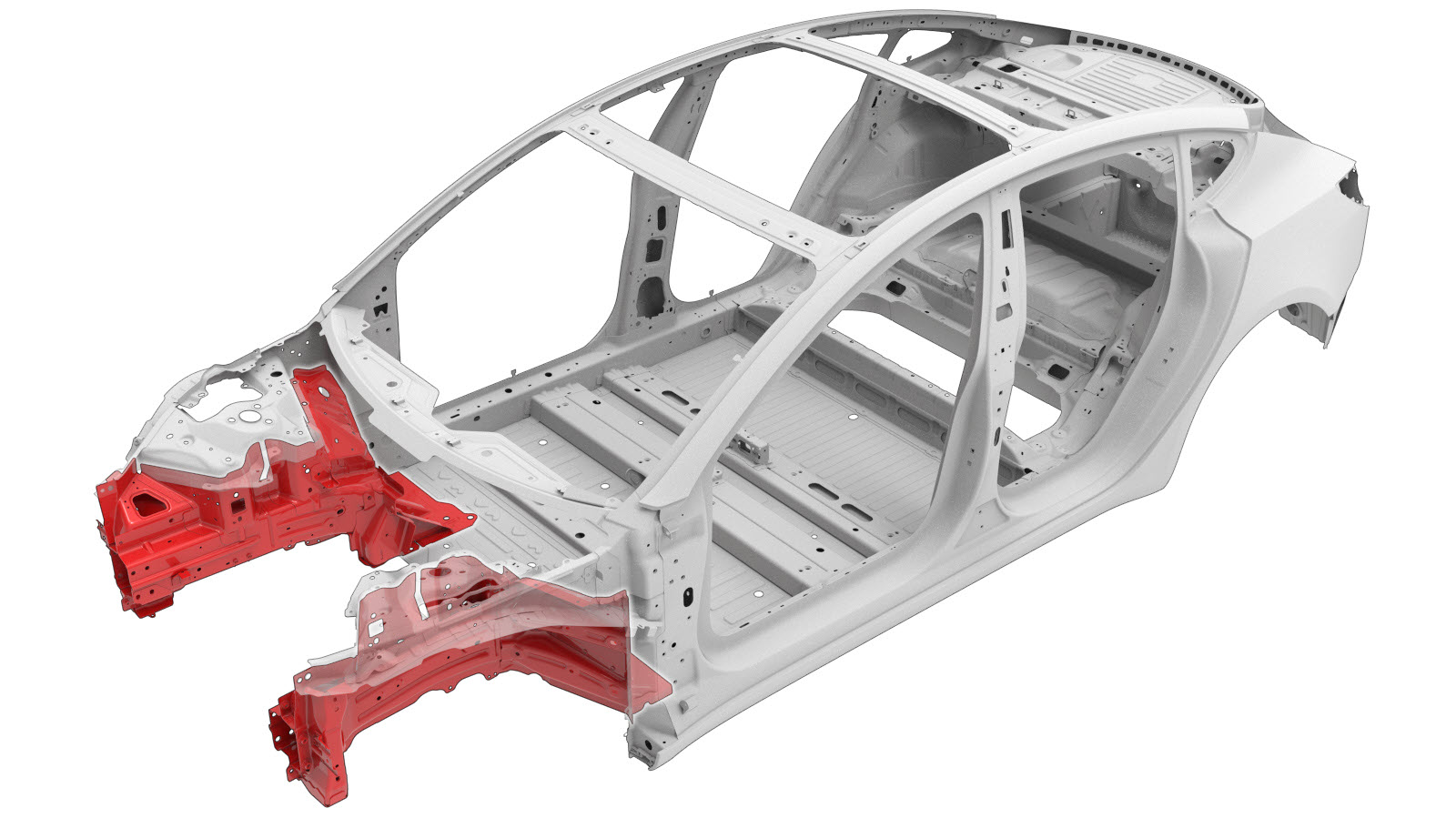

车架前纵梁（整体）

校正代码： 10101016402 10101016502 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注
1 ASSEMBLY, FRONT RAIL COMPLETE（车架前纵梁 - 整体）
34 高强度结构型铆钉，6.5 毫米
2 沉头铆钉，4.8 毫米短款
24 结构型灯笼铆钉，6.5 mm
5 螺栓 ，M8X16-M6 HF-[10.9]-ZNAL-HD-OD14.9 Tesla 零件号 1011818-00-A。
5 螺母 , M8-1.25 - HF - STEEL[10] - ZNAL - BLACK Tesla 零件号 1006628-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 扩散器 - 后饰板（拆卸和更换）。
  2. 拆卸 梁 - 横（左侧驾驶）（拆卸和更换）。
  3. 拆卸 副车架总成 - 前（双电机）（拆卸和安装）。
  4. 拆卸 高压电池（全轮驱动）（拆卸和安装）。
  5. 拆卸 地毯 - 前 - 左侧（拆卸和更换）。
  6. 拆卸 地毯 - 前 - RH（拆卸和更换）。
  7. 拆卸 暖通空调 (HVAC) 总成（带加热泵款）（拆卸和更换）。
  8. 拆卸 制动管路 - 左侧 门槛（拆卸和更换）。
  9. 拆卸 制动管路 - 4 管束 - 防抱死制动系统至轮毂（双电机）（拆卸和更换）。
  10. 拆卸 制动管路 - 主缸至防抱死制动系统（拆卸和更换）。
  11. 拆卸 制动管路 - 主缸至防抱死制动系统（双电机）（右侧驾驶）（拆卸和更换）。
  12. 拆卸 制动踏板（拆卸和更换）。
  13. 拆卸 挡泥板总成 - 前 - 左侧（拆卸和安装）。
  14. 拆卸 盖板 - 减震塔 - 左侧（拆卸和更换）。
  15. 拆卸 散热器（带加热泵款）（拆卸和更换）。
  16. 拆卸 超级歧管（拆卸和更换）。
  17. 拆卸 防抱死制动系统调制器（带加热泵款）（拆卸和更换）。
  18. 拆卸 防撞罐 - 前副车架 - 左侧（拆卸和更换）。
  19. 拆卸 防撞罐 - 上 - 前 - 左侧（拆卸和更换）。
  20. 拆卸前排座位外侧。
  21. 拆下前围板横梁。
  22. 拆下纵向上部件。

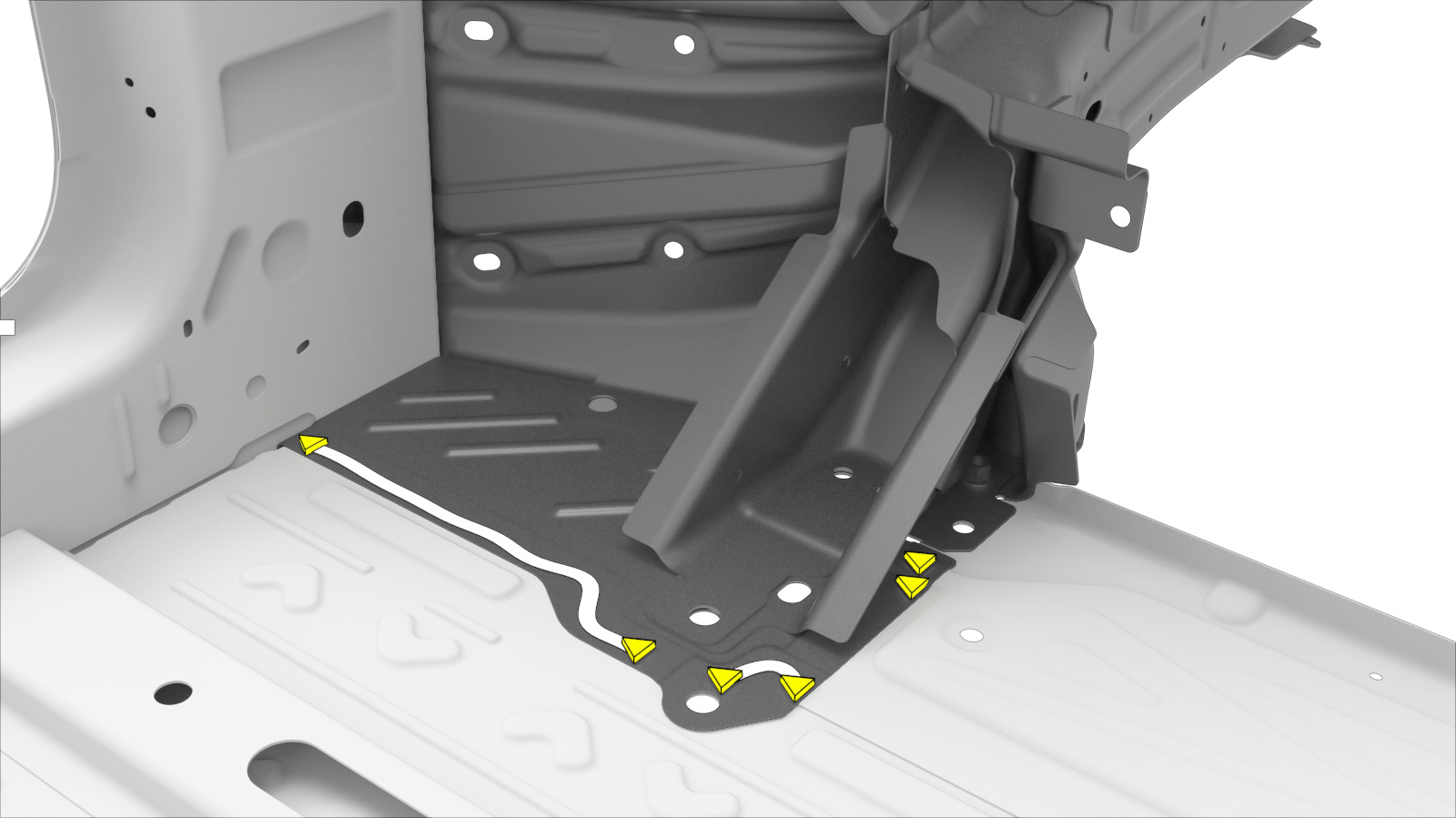

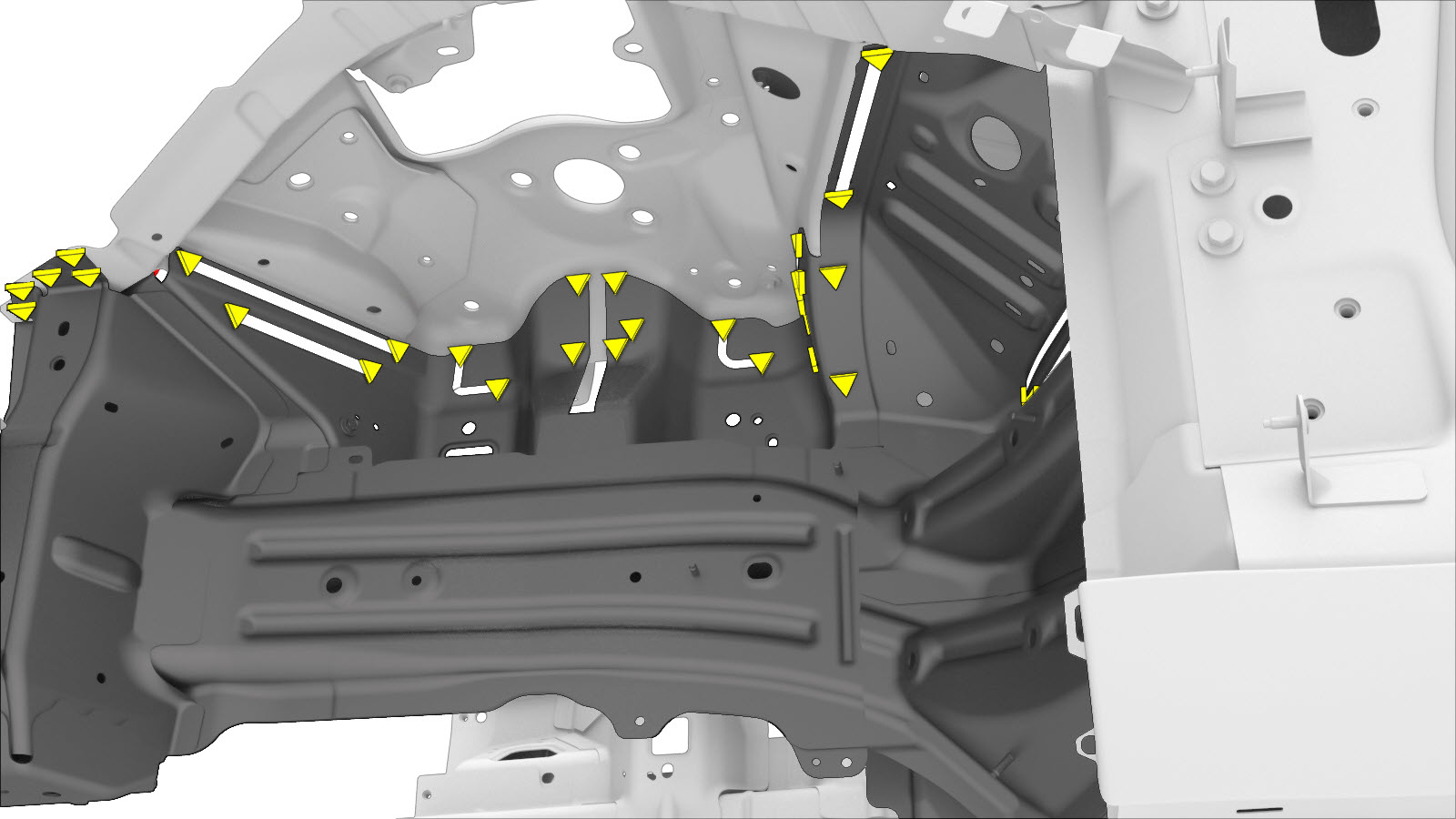

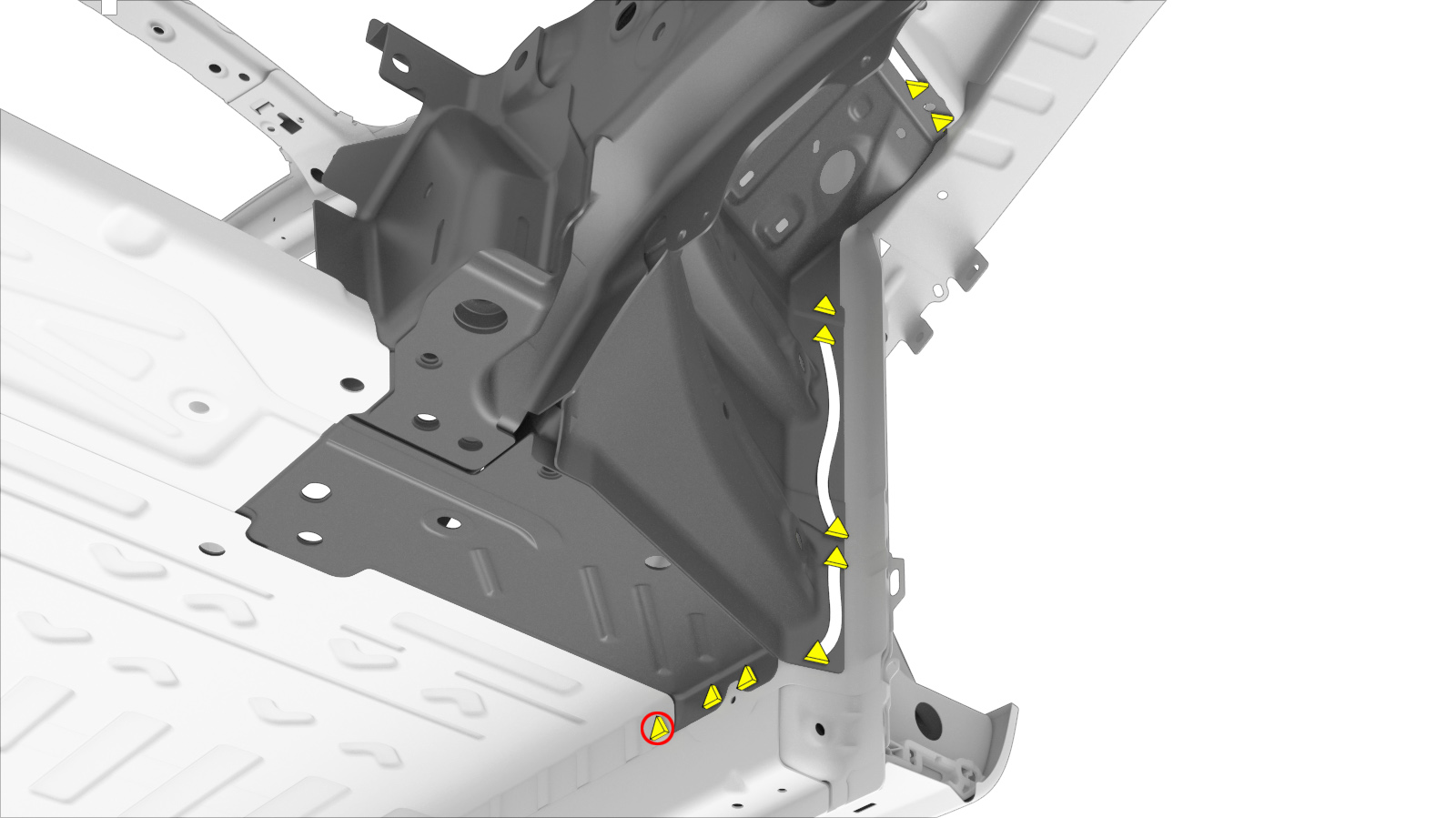

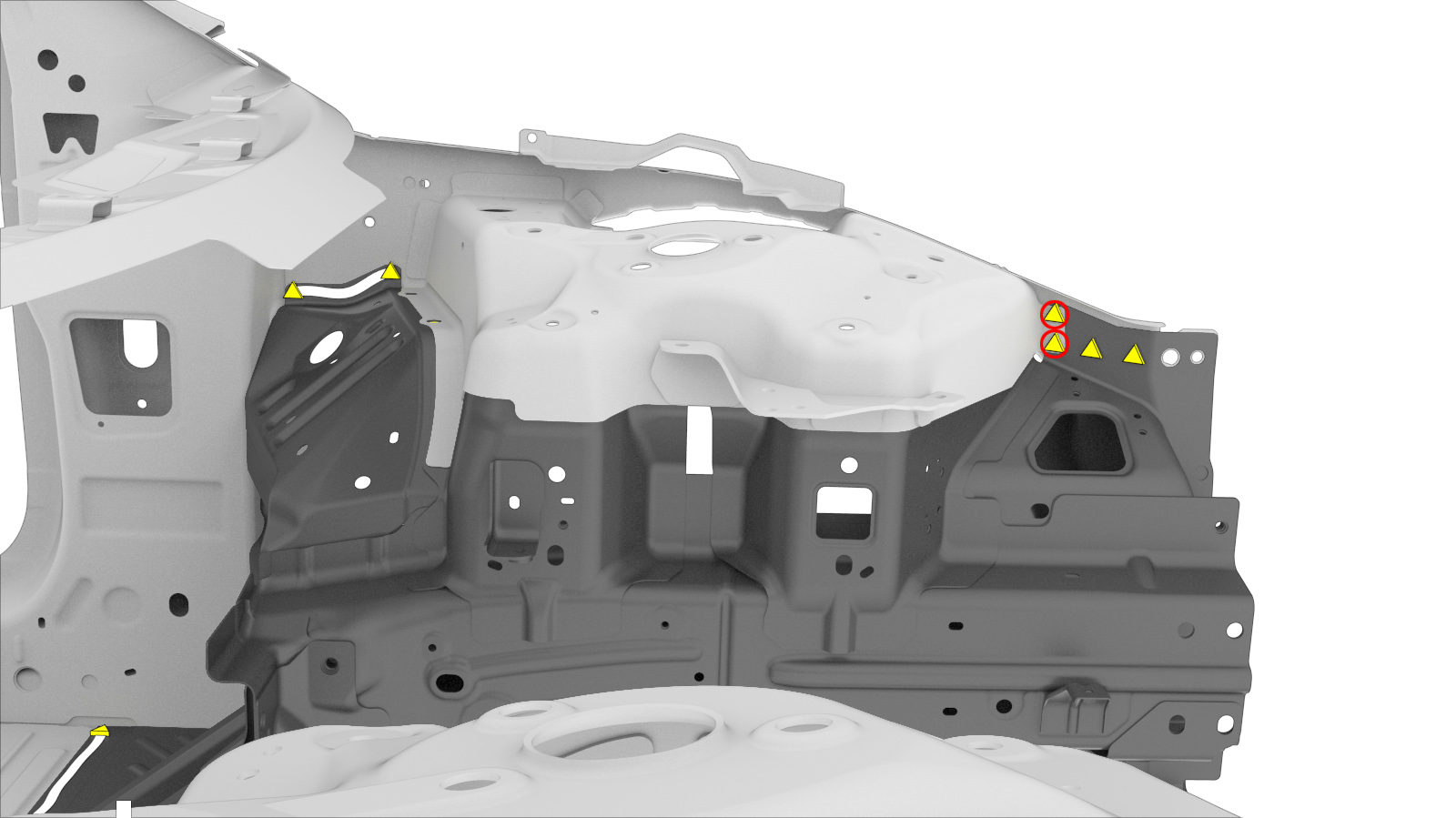

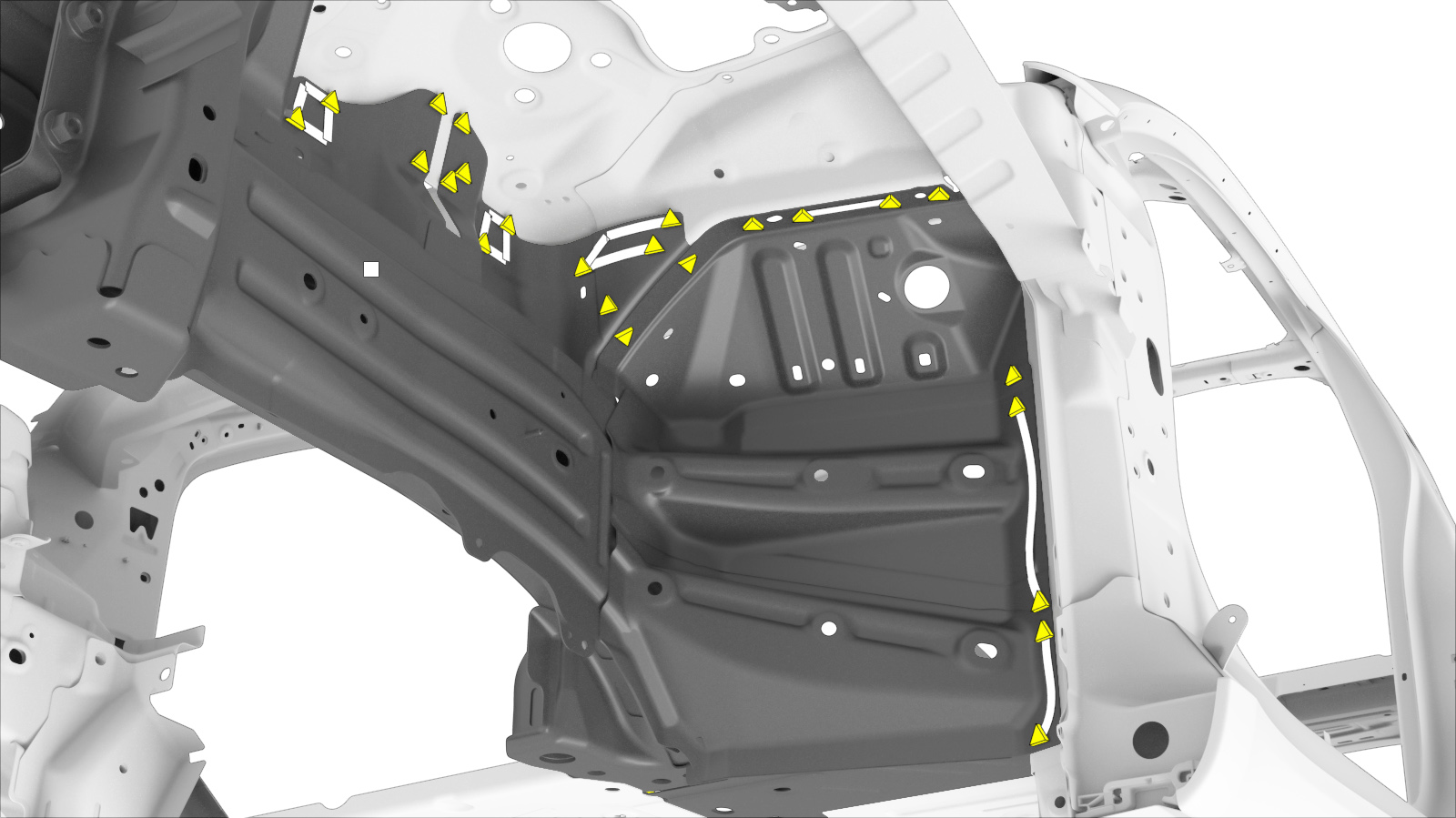

  23. 拆卸原装部件。
    或 原厂点焊焊缝
    或 钻透原厂点焊焊缝
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。

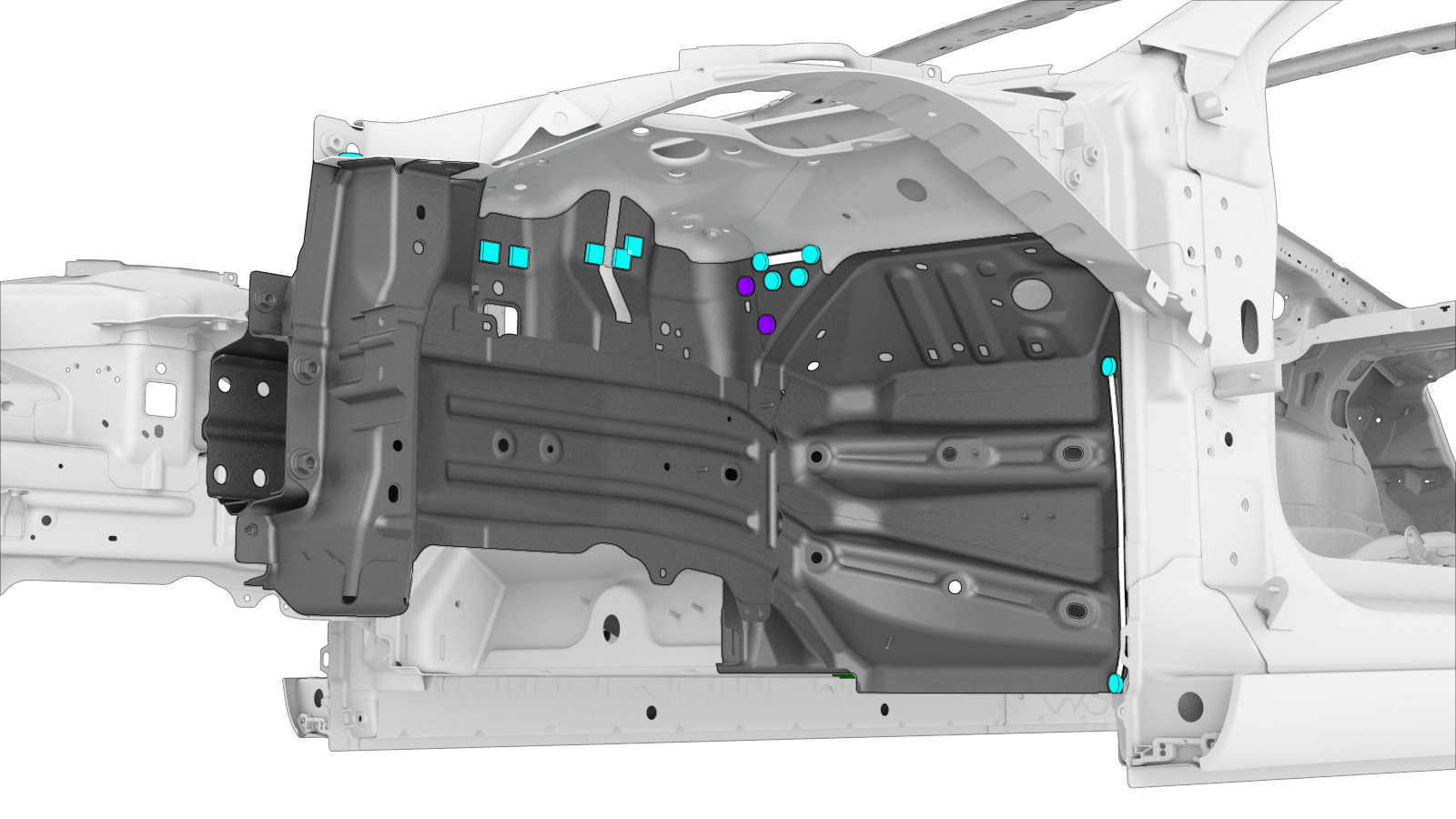

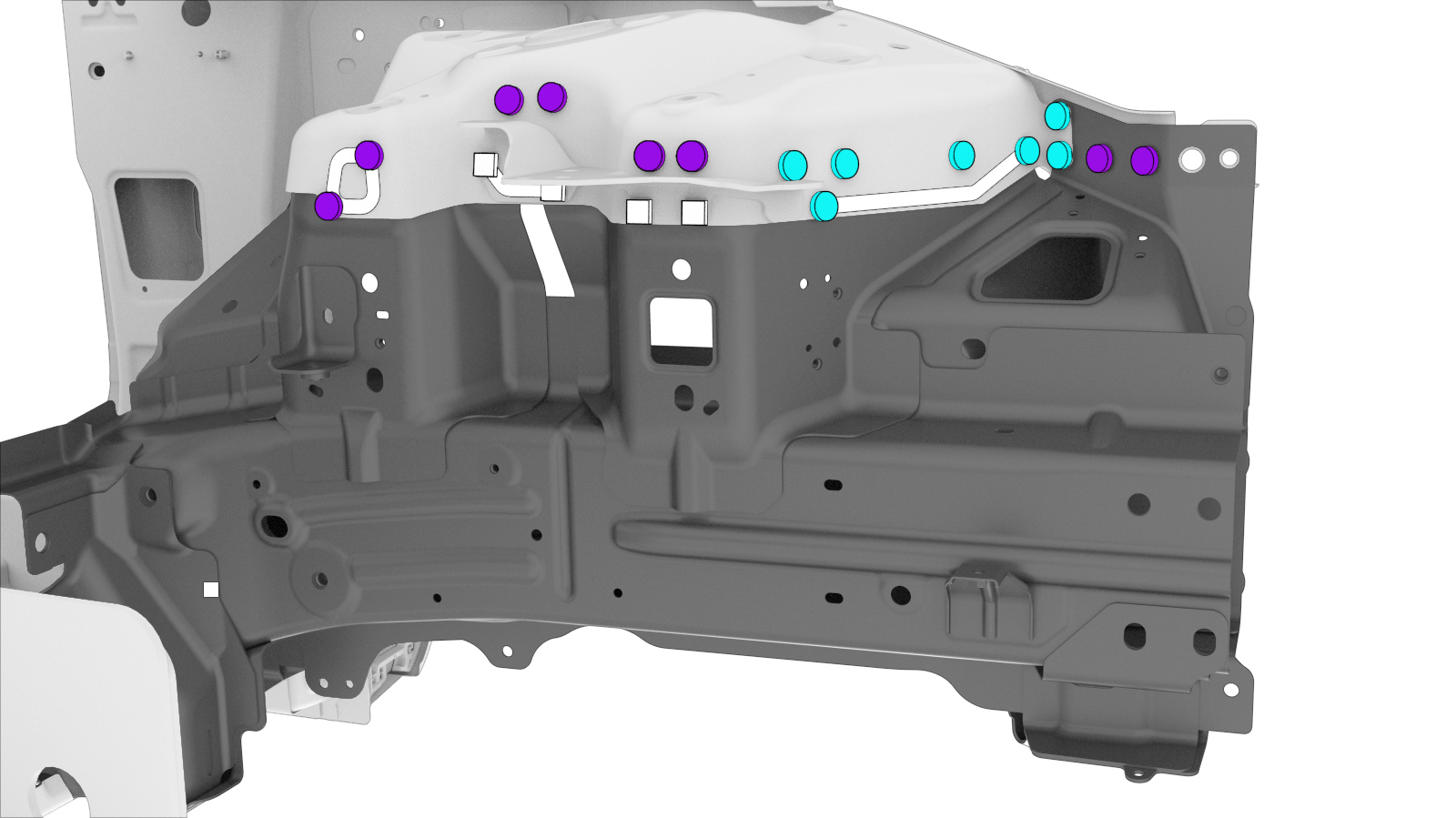

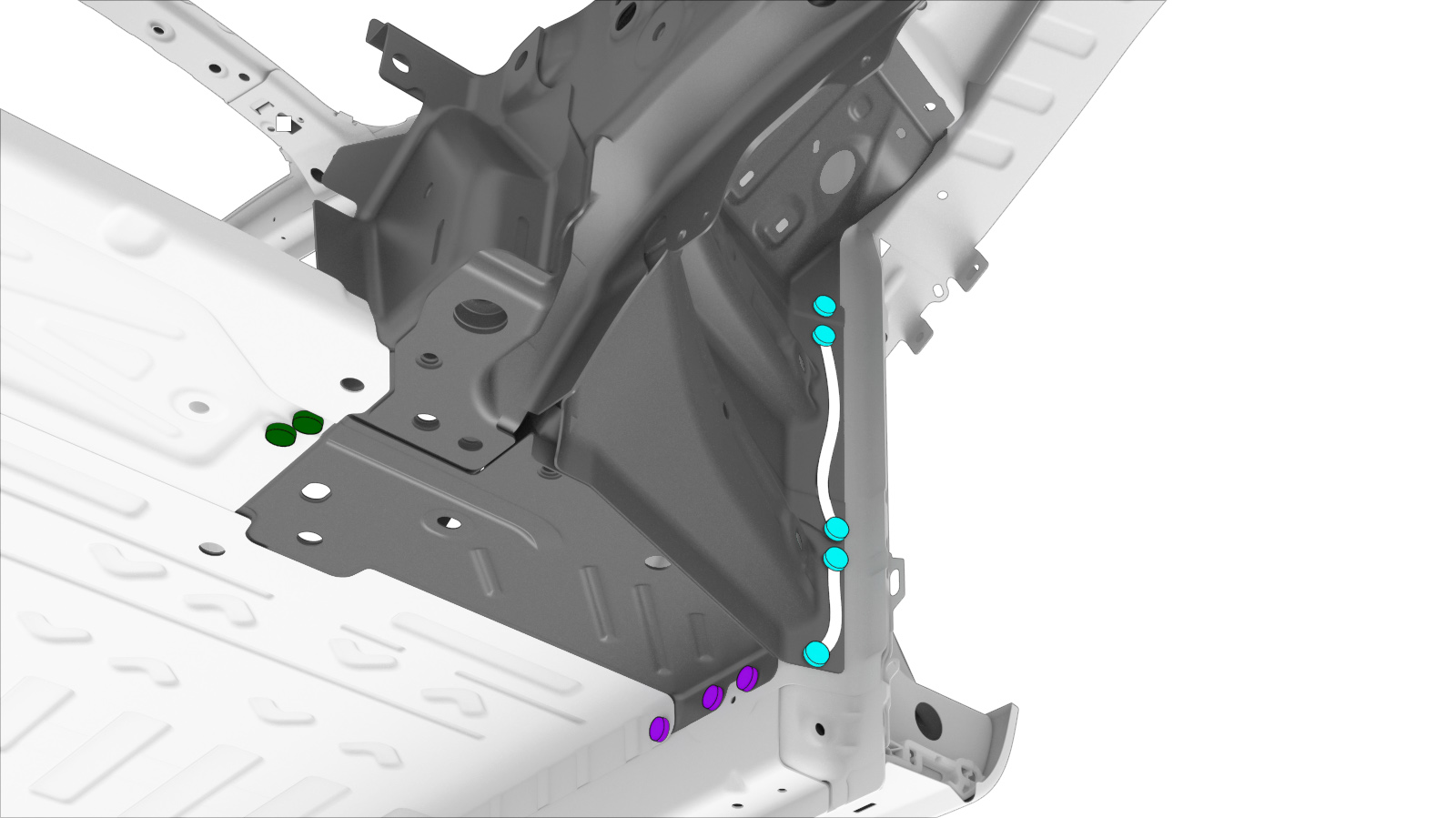

  24. 准备安装。

    或 高强度结构型铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米短款

    或 结构型灯笼铆钉，6.5 毫米

    或 六角头螺栓

    螺母

  25. 在车辆接合面以及新部件上涂抹结构型粘合剂。

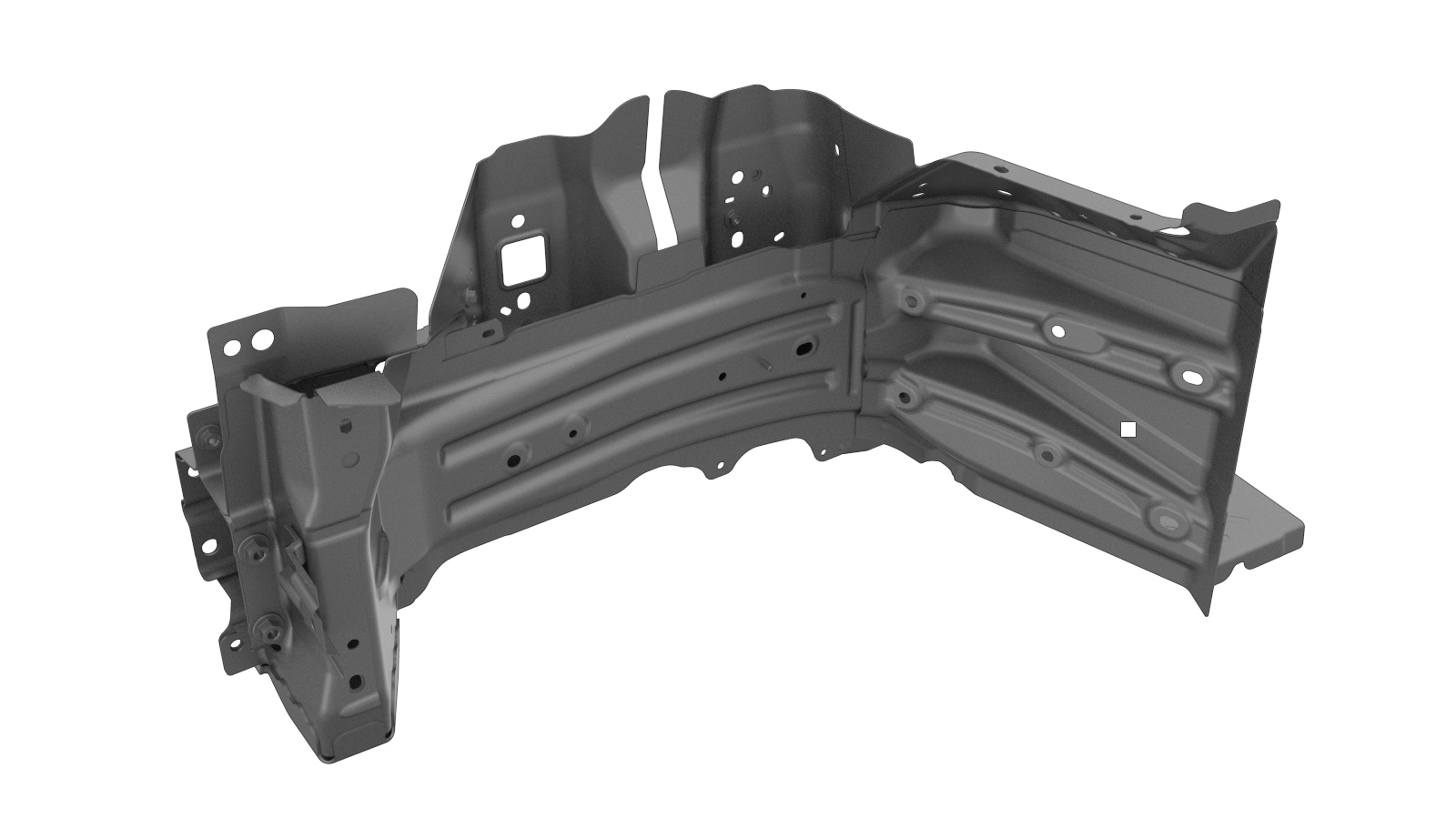

  26. 安装新部件。
    将螺栓拧紧至 22 Nm。
  27. 安装前排座位外侧。

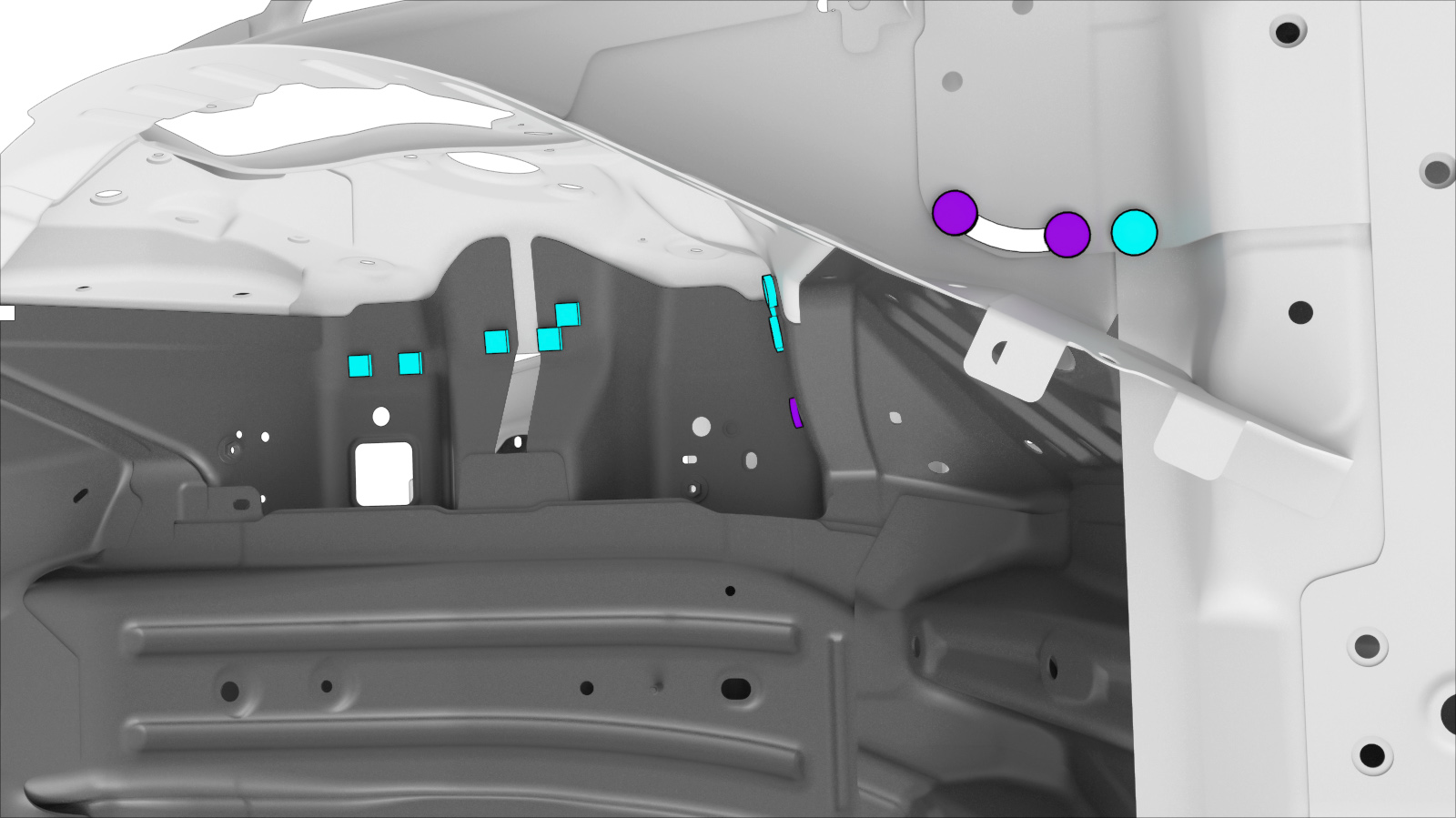

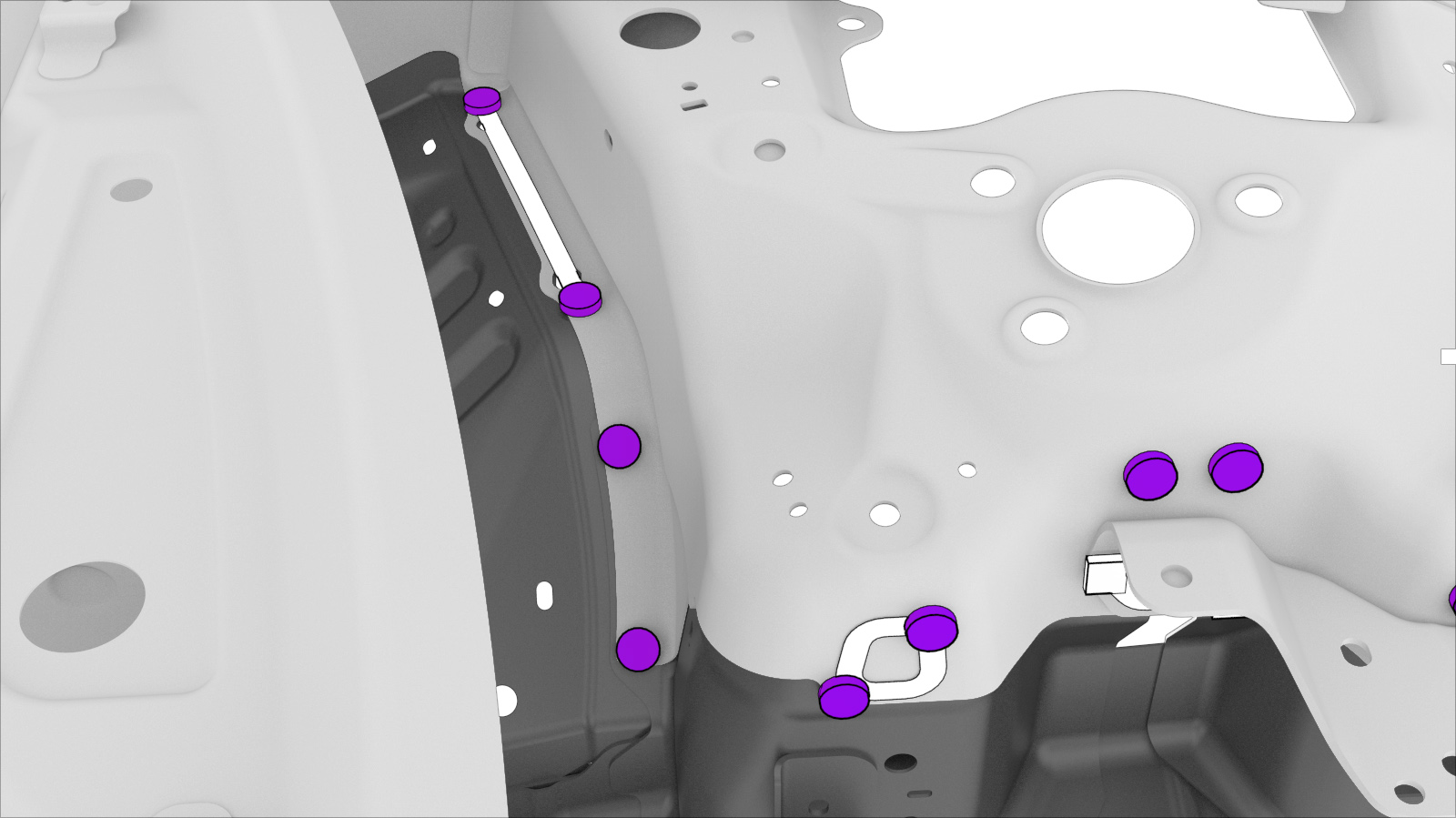

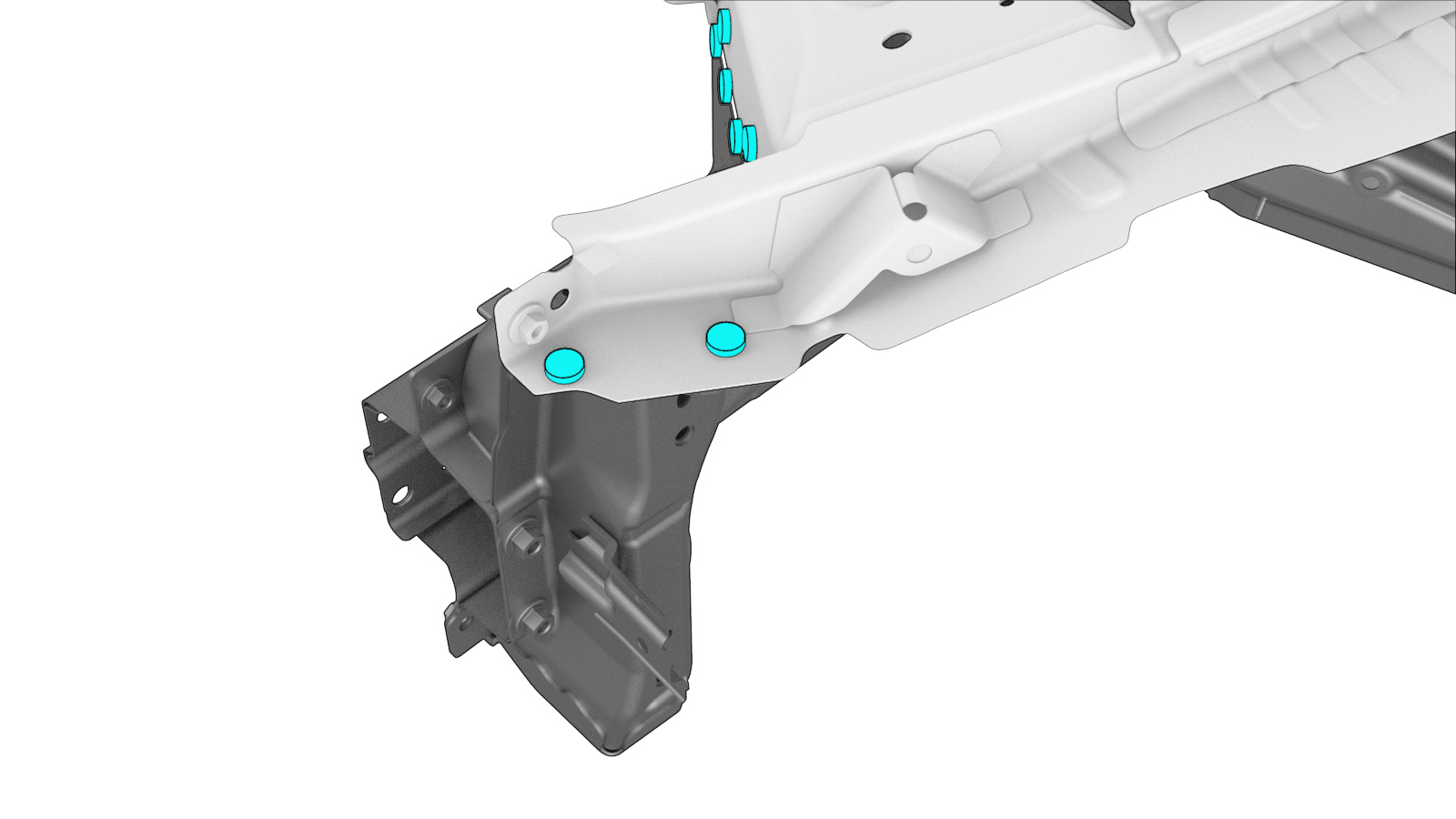

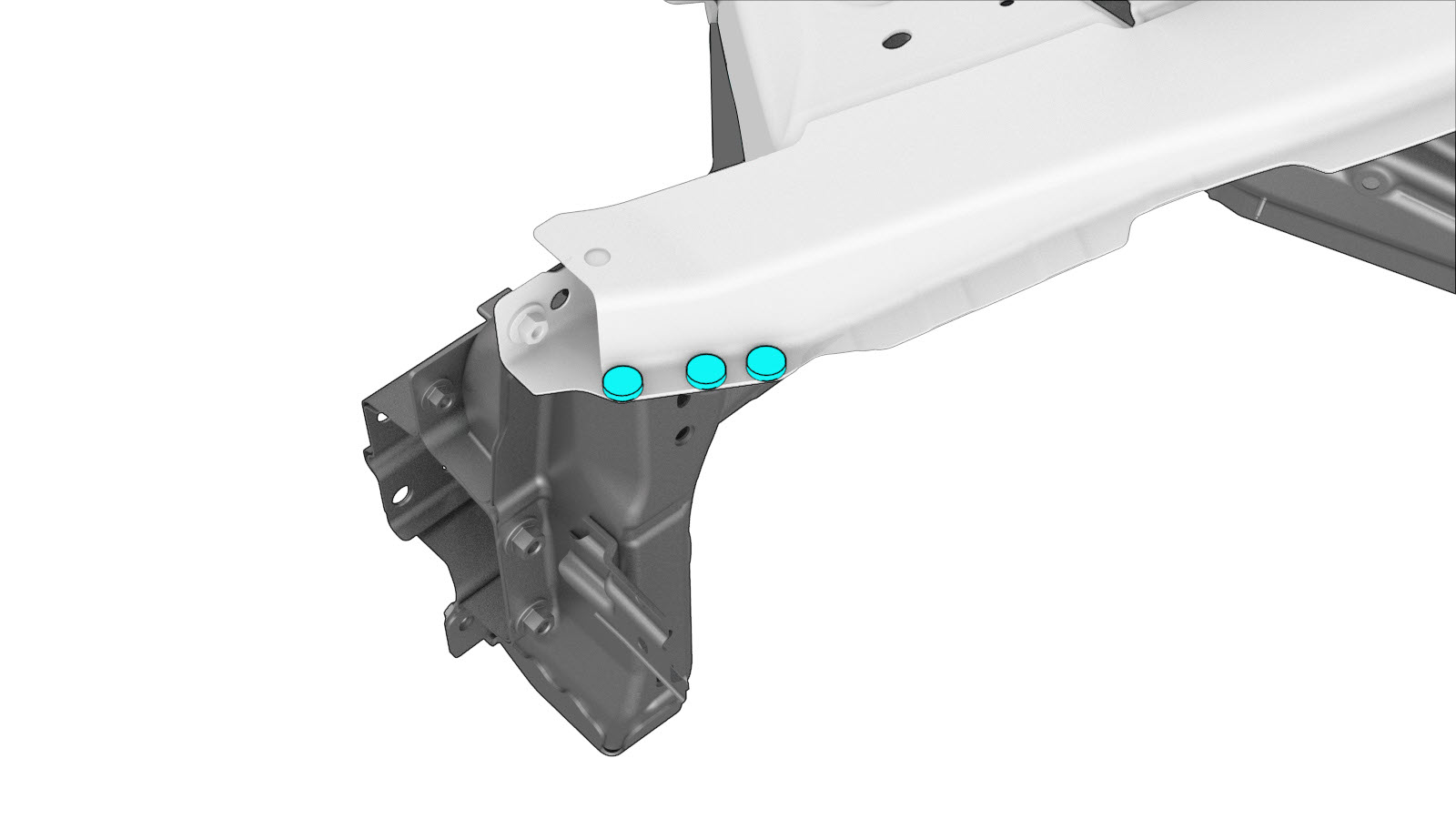

  28. 按指示安装紧固件。
    或 高强度结构型铆钉，6.5 毫米
  29. 安装前围板横梁。
  30. 安装纵向上部件。
  31. 安装挡泥板和车灯支架。
  32. 执行任何必要的维修后操作。
  33. 安装 防撞罐 - 上 - 前 - 左侧（拆卸和更换）。
  34. 安装 防撞罐 - 前副车架 - 左侧（拆卸和更换）。
  35. 安装 防抱死制动系统调制器（带加热泵款）（拆卸和更换）。
  36. 安装 超级歧管（拆卸和更换）。
  37. 安装 散热器（带加热泵款）（拆卸和更换）。
  38. 安装 盖板 - 减震塔 - 左侧（拆卸和更换）。
  39. 安装 挡泥板总成 - 前 - 左侧（拆卸和安装）。
  40. 安装 制动踏板（拆卸和更换）。
  41. 安装 制动管路 - 主缸至防抱死制动系统（双电机）（右侧驾驶）（拆卸和更换）。
  42. 安装 制动管路 - 主缸至防抱死制动系统（拆卸和更换）。
  43. 安装 制动管路 - 4 管束 - 防抱死制动系统至轮毂（双电机）（拆卸和更换）。
  44. 安装 制动管路 - 左侧 门槛（拆卸和更换）。
  45. 安装 暖通空调 (HVAC) 总成（带加热泵款）（拆卸和更换）。
  46. 安装 地毯 - 前 - RH（拆卸和更换）。
  47. 安装 地毯 - 前 - 左侧（拆卸和更换）。
  48. 安装 高压电池（全轮驱动）（拆卸和安装）。
  49. 安装 副车架总成 - 前（双电机）（拆卸和安装）。
  50. 安装 梁 - 横（左侧驾驶）（拆卸和更换）。
