连杆 - 尾 - 上 - 后 - 左侧(拆卸和更换)

校正代码 31035102 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

  • 2024 年 5 月 29 日:添加了有关左后行驶高度传感器的说明。

拆卸

  1. Inspect the vehicle for abnormal tire wear that might indicate the need for a wheel alignment. Note any findings.
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆下左侧后车轮。请参阅 轮毂(拆卸和安装)。
  4. 拆下左侧后悬架护罩。请参阅 护罩 - 后悬架 - 左侧(拆卸和更换)。
  5. 如果车辆配备了左后行驶高度传感器,请拆下将左后行驶高度传感器固定到左后上尾连杆的螺母。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

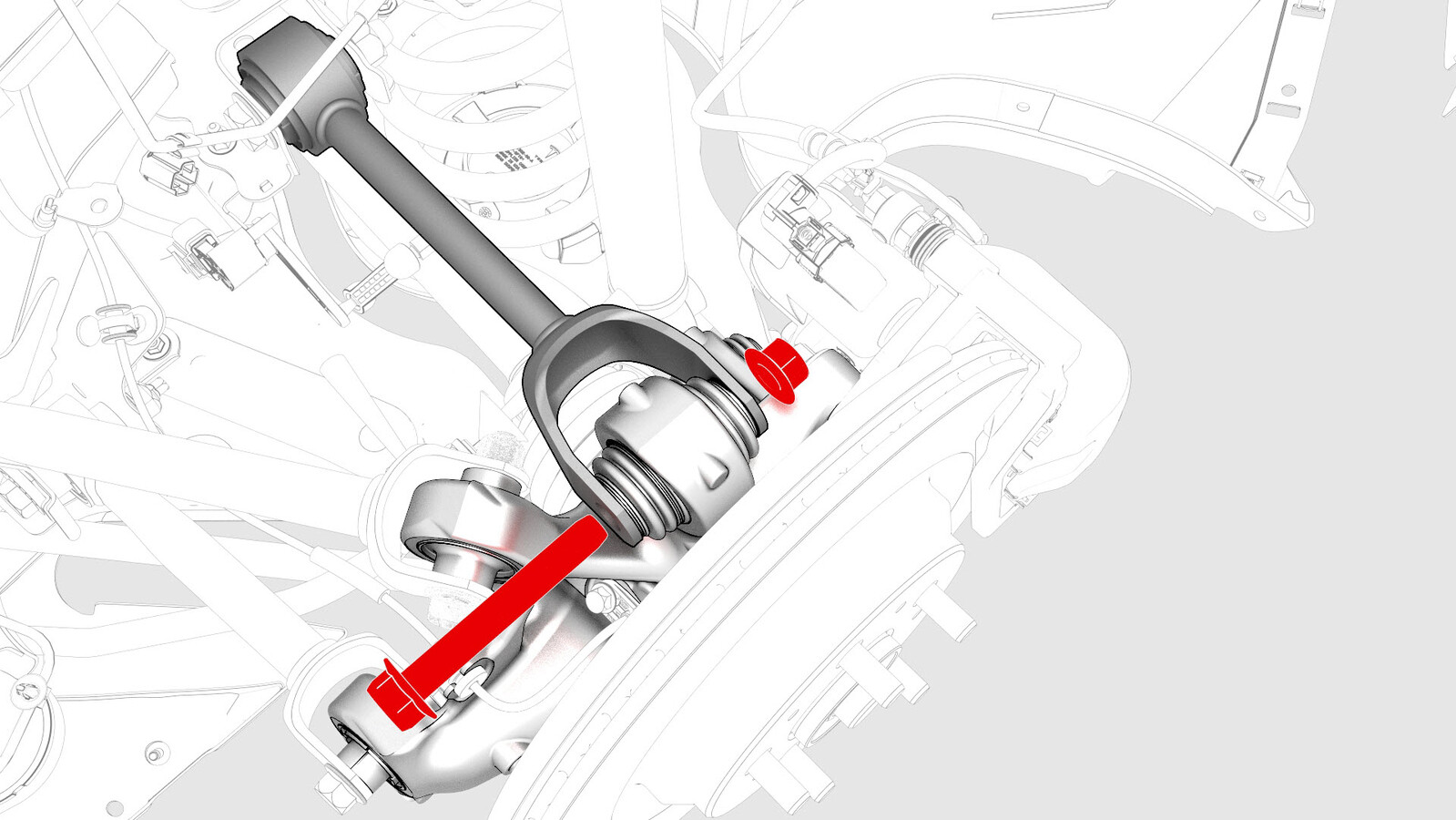

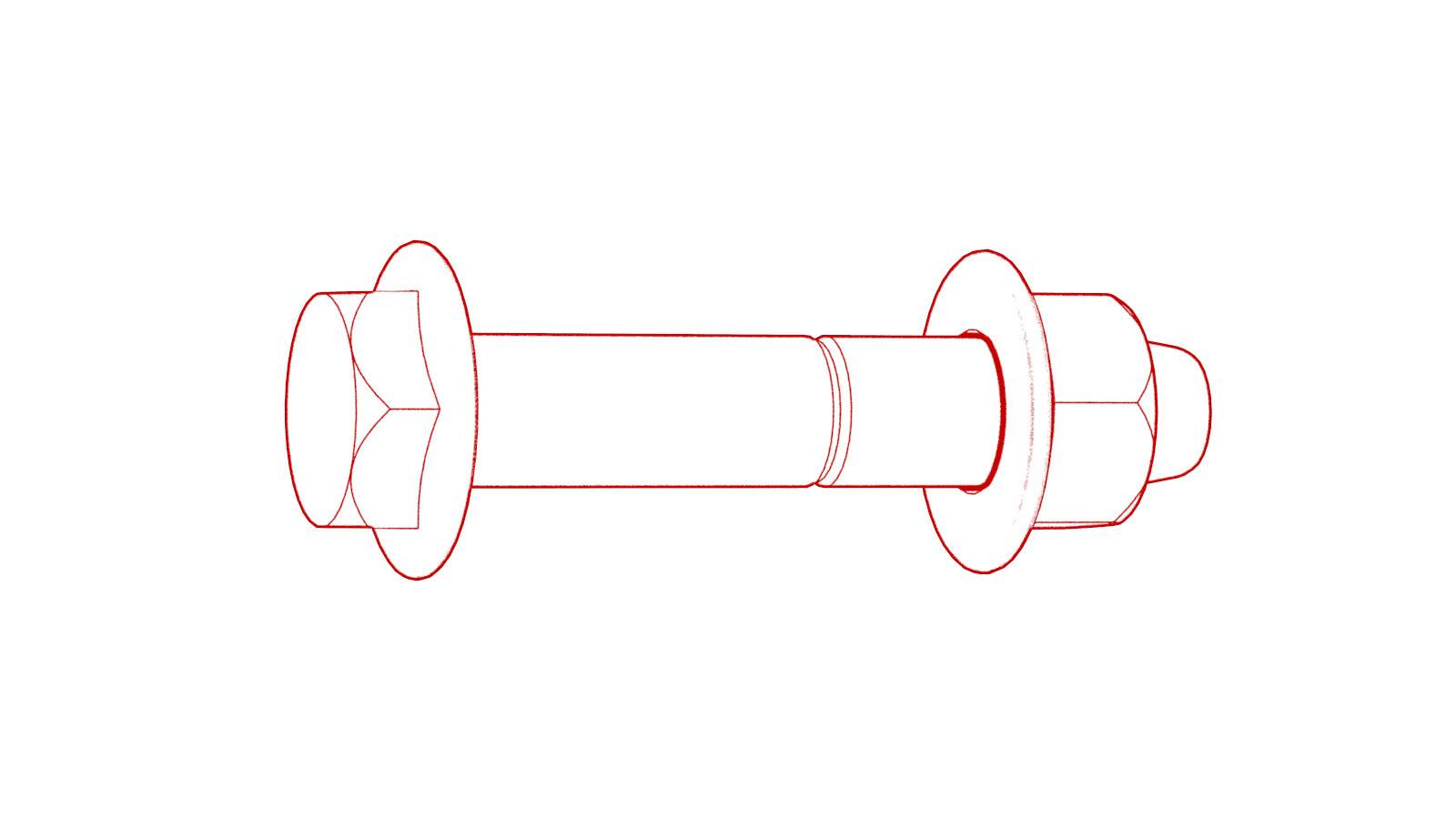

  6. 拆下将左侧后上部尾连杆固定到左侧后悬架转向节的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具

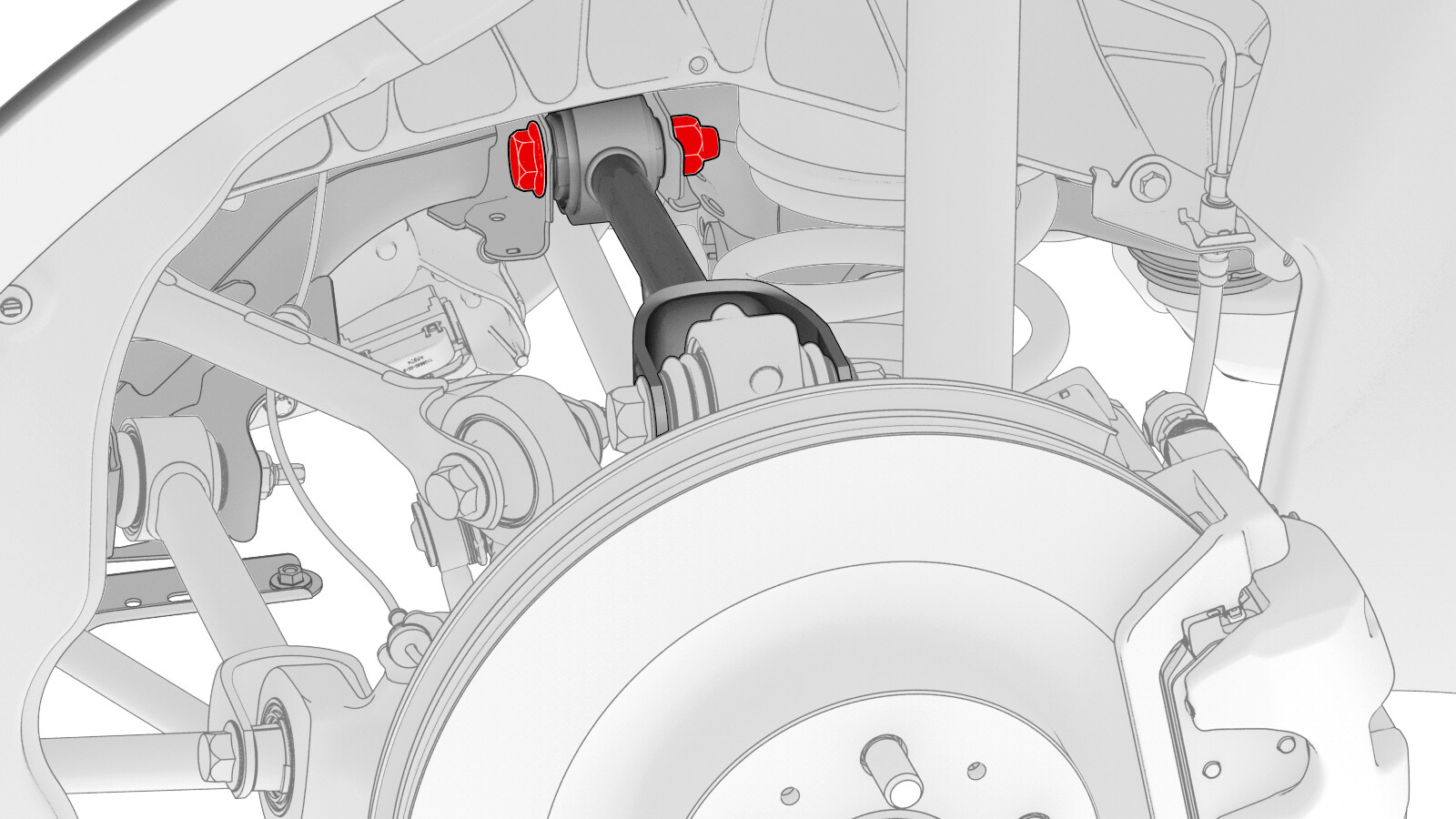

  7. 拆下将左侧后上部尾连杆固定到副框架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 21 mm 组合扳手

安装

  1. 将左侧后上部尾连杆放到副框架上,然后安装螺栓和螺母并用手拧紧。
  2. 向左侧后螺旋弹簧上安装一个弹簧压缩器。
    提示
    推荐使用以下工具
    • Gedore 弹簧压缩器

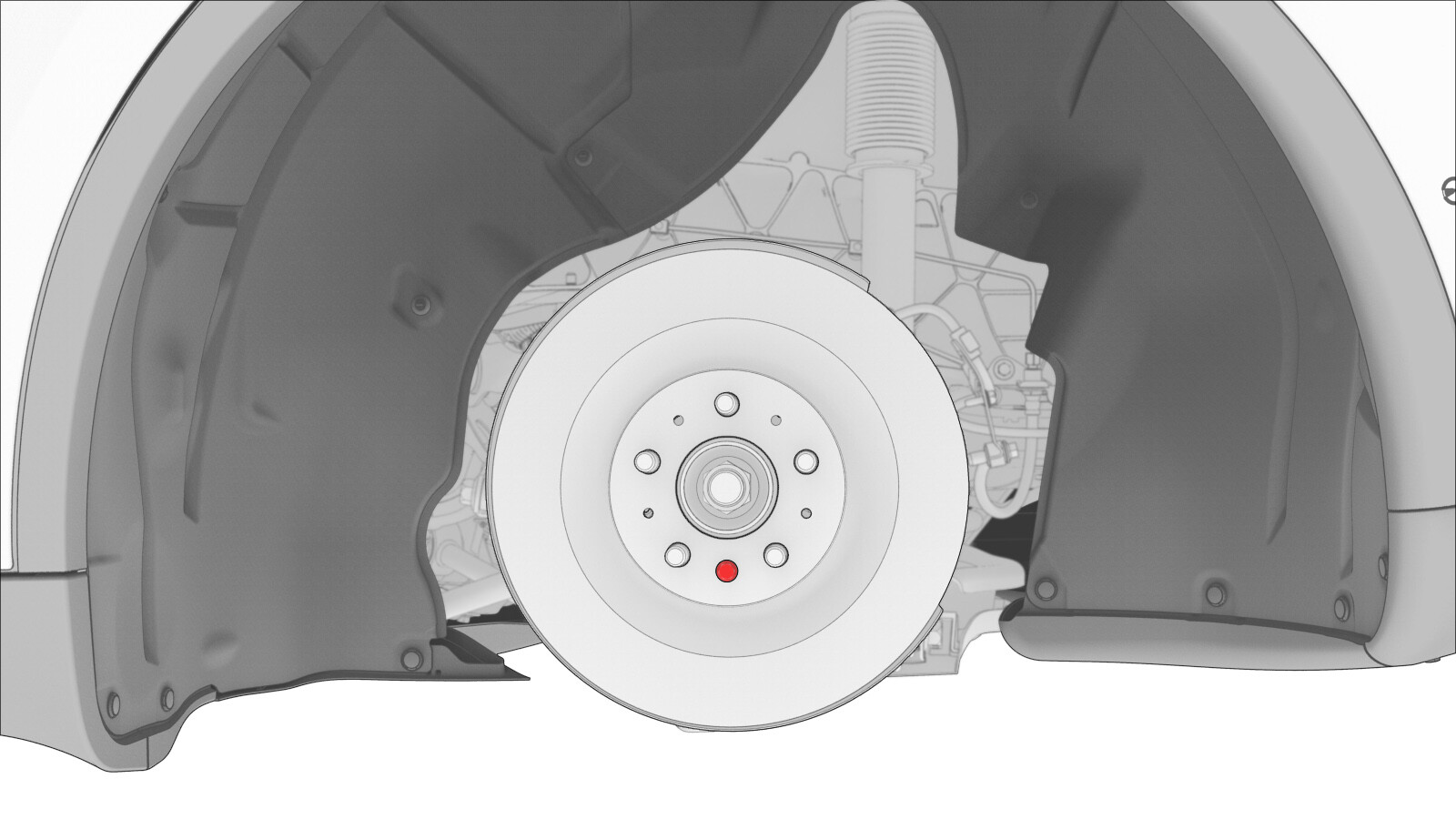

  3. 拆下将左侧后制动盘固定到轮毂的螺栓,但不要从总成上拆下制动盘。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  4. 用手拧紧将后轮毂千斤顶适配器固定到左侧后轮毂的螺母。
  5. 在轮毂千斤顶适配器下方放置一个支架,然后升起支架以模拟车辆处于车身高度的状态。
  6. 使用后部行驶高度扭矩表确认悬架已设置到行驶高度规格范围内。
    注
    如有必要,可稍稍调整支架或弹簧压缩器工具。

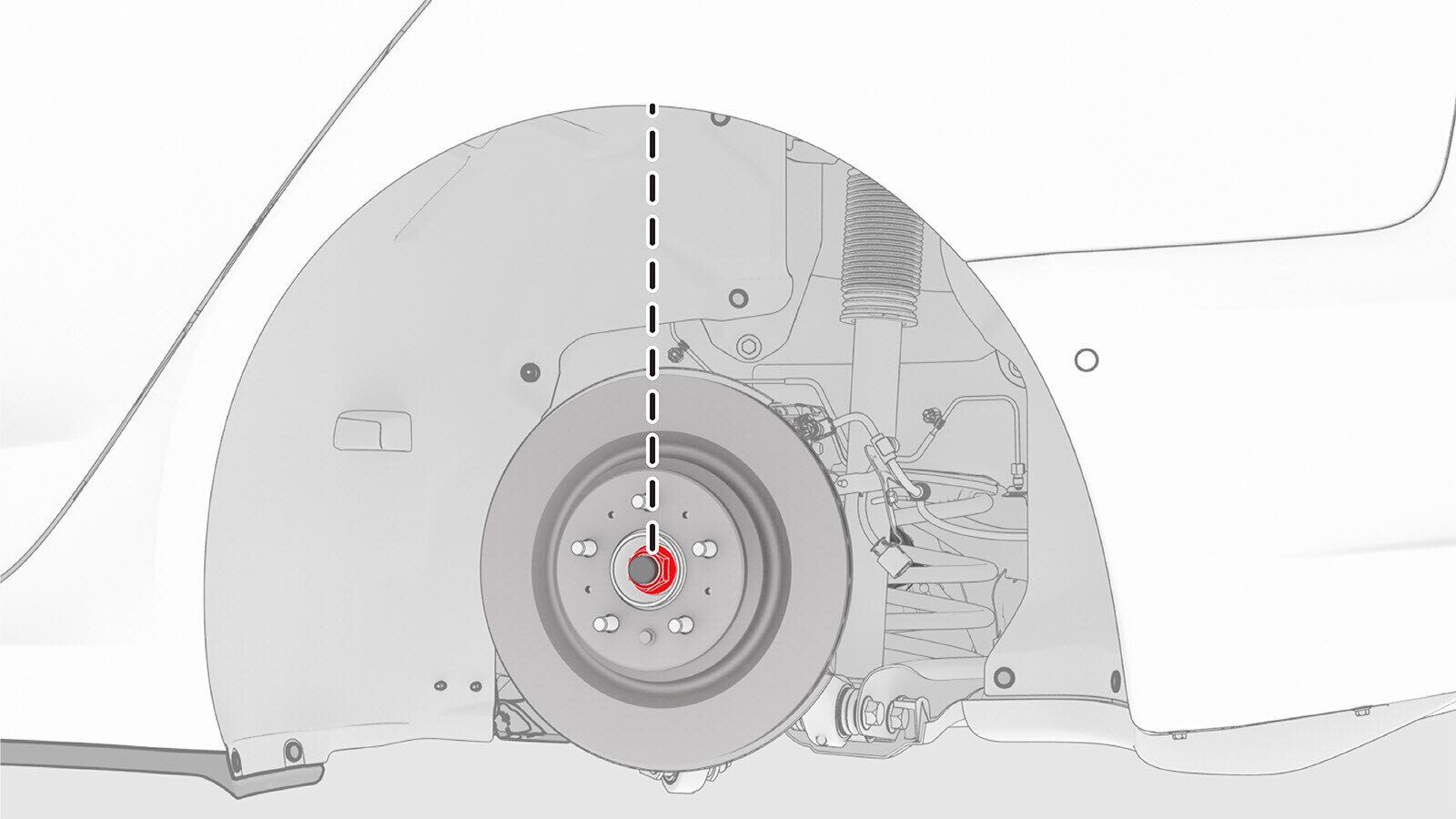

  7. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到车身高度:测得距离应为378 毫米。
  8. 紧固将左后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 21 mm 组合扳手
  9. 拧紧将左侧后上部尾连杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    提示
    推荐使用以下工具
  10. 拆下左侧悬架下方的支撑台架前部。
  11. 将轮毂轴承千斤顶适配器从左后轮毂轴承上拆下。
  12. 安装将左后制动盘固定到左后轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  13. 从左侧后螺旋弹簧上拆下弹簧压缩器。
  14. 根据车辆配置,选择以下操作之一:
    • 如果车辆未配备左后行驶高度传感器,请转至步骤19。
    • 如果车辆配备了左后行驶高度传感器,且新的上尾连杆上有安装此传感器的底座,请转至步骤15。
    • 如果车辆配备了左后行驶高度传感器,但新的上尾连杆上无安装此传感器的底座,请转至步骤17。
  15. 安装将左后行驶高度传感器固定到左后上尾连杆的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  16. 转至步骤19。
  17. 将行驶高度传感器延伸臂从左后行驶高度传感器上拆下,然后弃用延伸臂。
  18. 将左后行驶高度传感器延伸臂向后折叠,然后使用扎带将传感器延伸臂紧固到行驶高度传感器支架上。
  19. 安装左侧后悬架护罩。请参阅 护罩 - 后悬架 - 左侧(拆卸和更换)。
  20. 安装左侧后车轮。请参阅 轮毂(拆卸和安装)。
  21. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
  22. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
  23. 仅可在按照第17步的说明断开行驶高度传感器之后,执行以下步骤:
  24. 启用“维护模式增强版”。请参阅 维护模式增强版。

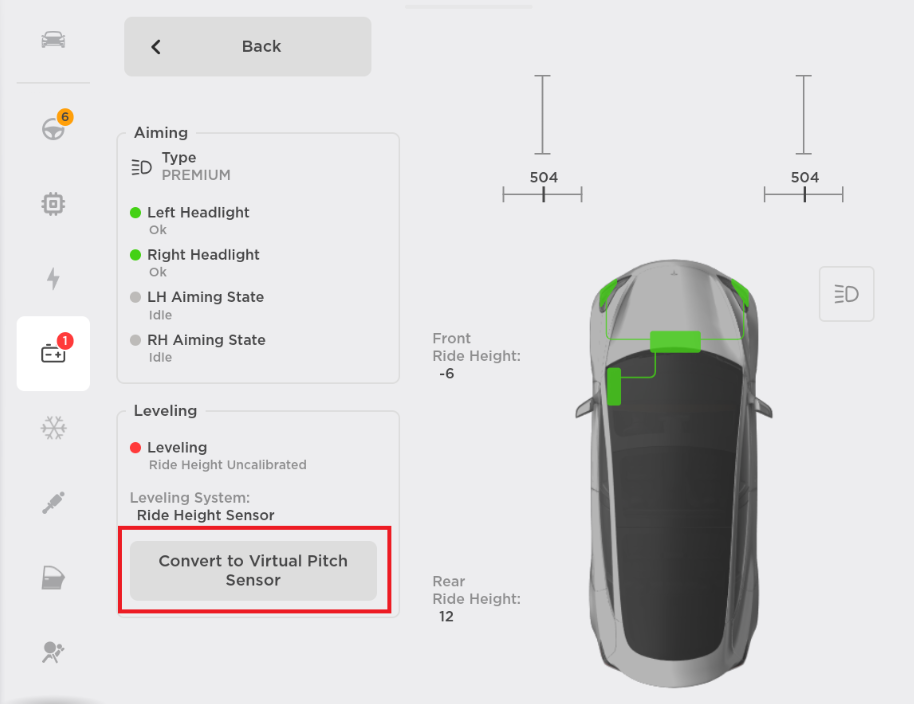

  25. 在触摸屏上的“车辆信息”菜单下,点击Low Voltage > Exterior Lighting > Headlamp Aiming > Convert to Virtual Pitch Sensor,点击Run,然后等待例行程序完成。

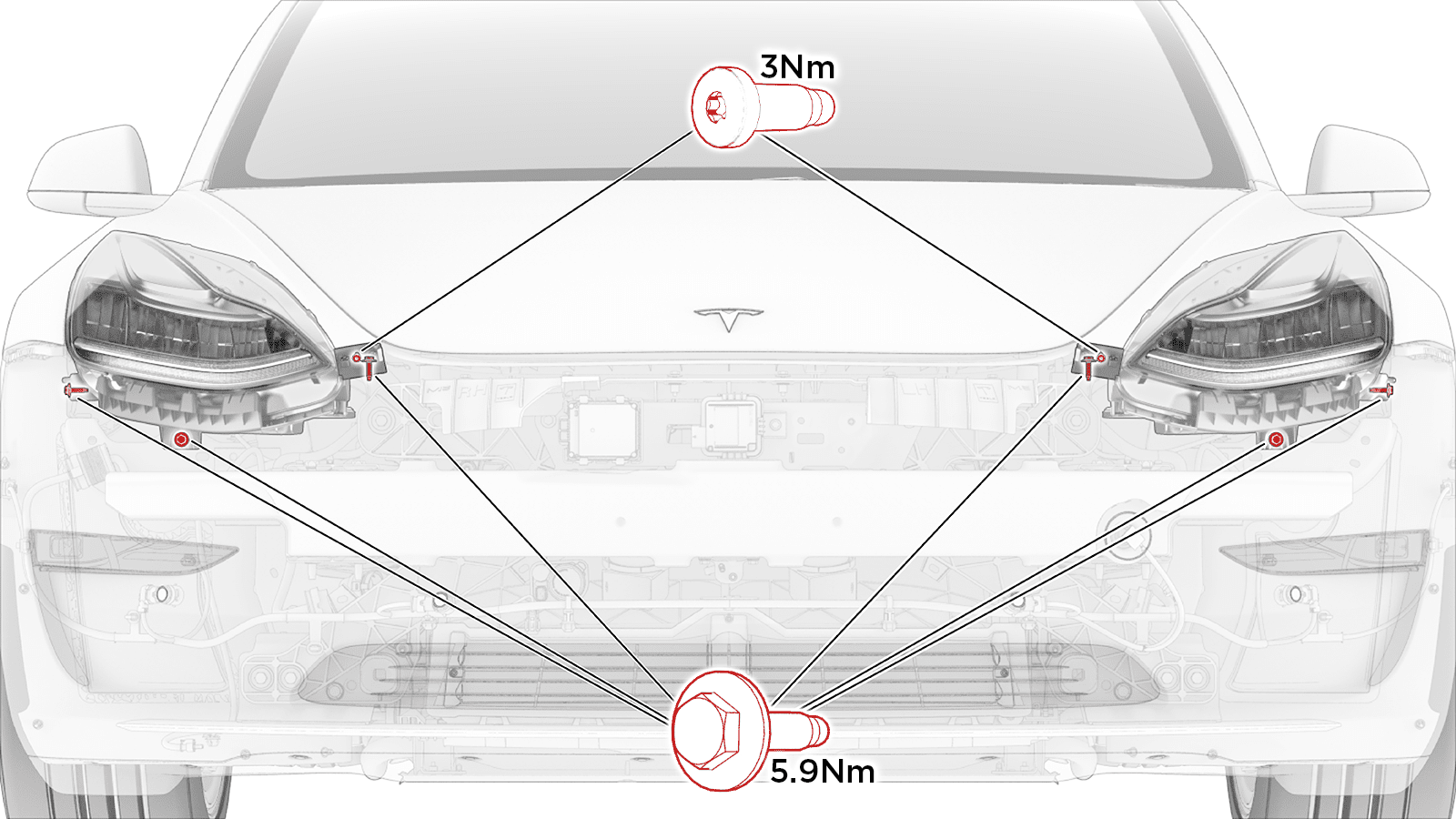

  26. 调节大灯:
