X962F

Tesla Part Number
2032478-00-A
Connector
AMP 2400593-1
Color
NA

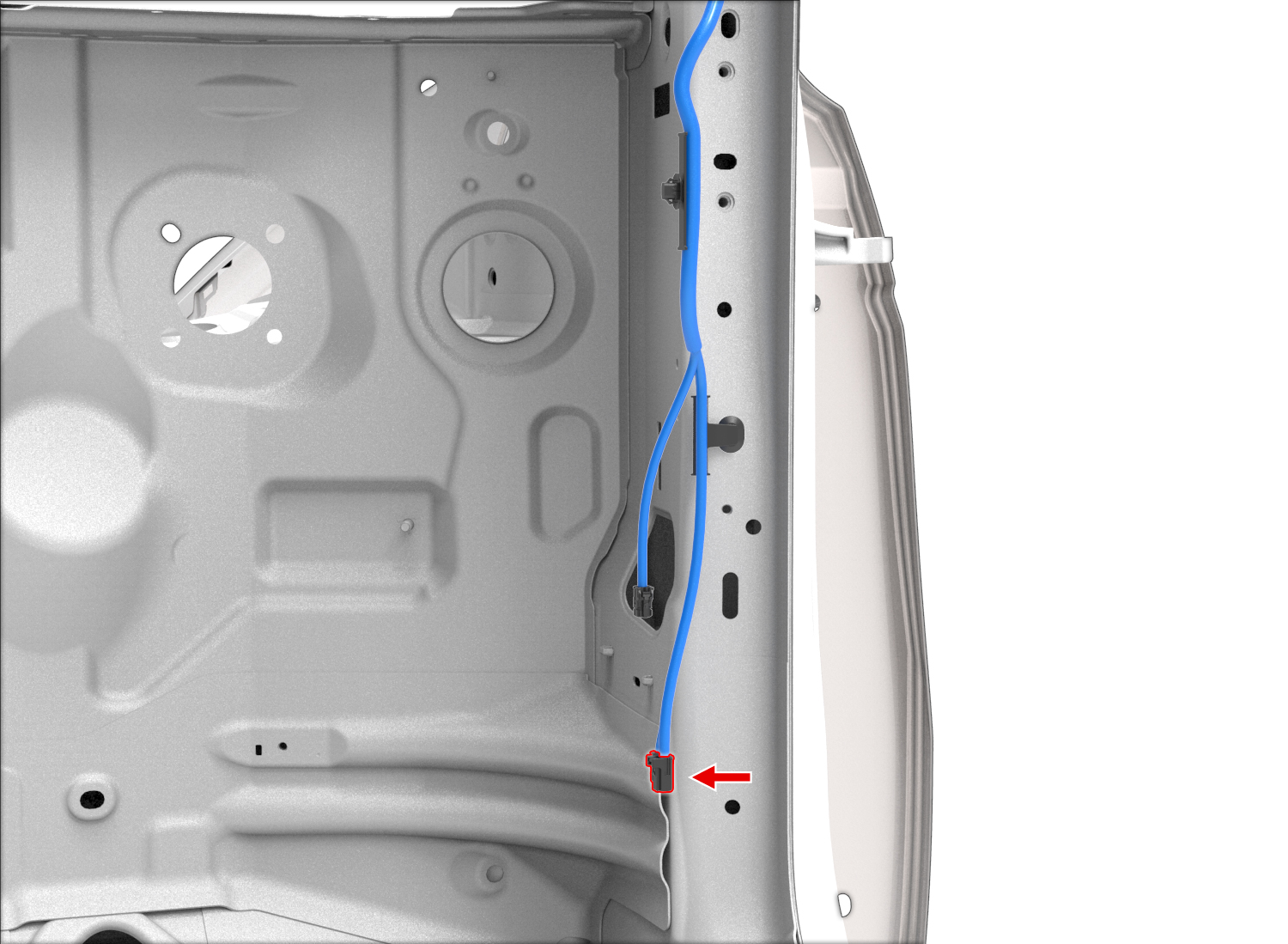

Connector Location:

Connector Pinout

Connector Details

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1AMP2389205-10.63x0.63FBN0.35X1292
2AMP2389205-10.63x0.63FYE0.35X1291
3AMP2389205-10.63x0.63FVT0.35X1271
4AMP2389205-10.63x0.63FBK0.35X1272
5AMP2389205-10.63x0.63FVT0.35X3031
6AMP2389205-10.63x0.63FGN0.35X3033
7AMP2389205-10.63x0.63FBN0.35X3032
8unused
