玻璃 - 车顶 - 固定(拆卸和更换)
10205002 2.28
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2026-10-14: 更新了程序,更新后将使用 T 型把手改为使用 Spider 切割工具。
- 2025-03-24: 更新了程序,不再需要松开侧梁和顶篷。
- 2024-12-10: 添加了新的有关“安装前玻璃检查服务要求”的注意事项。
- 2023 年 8 月 28 日:更新了安装步骤。
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
警告
安装新的玻璃部件(挡风玻璃、车顶、车门以及固定玻璃)前必须进行检查,以确保满足 Tesla 内部质量标准。开始本程序前请先执行安装前玻璃检查中所述检查。
拆卸

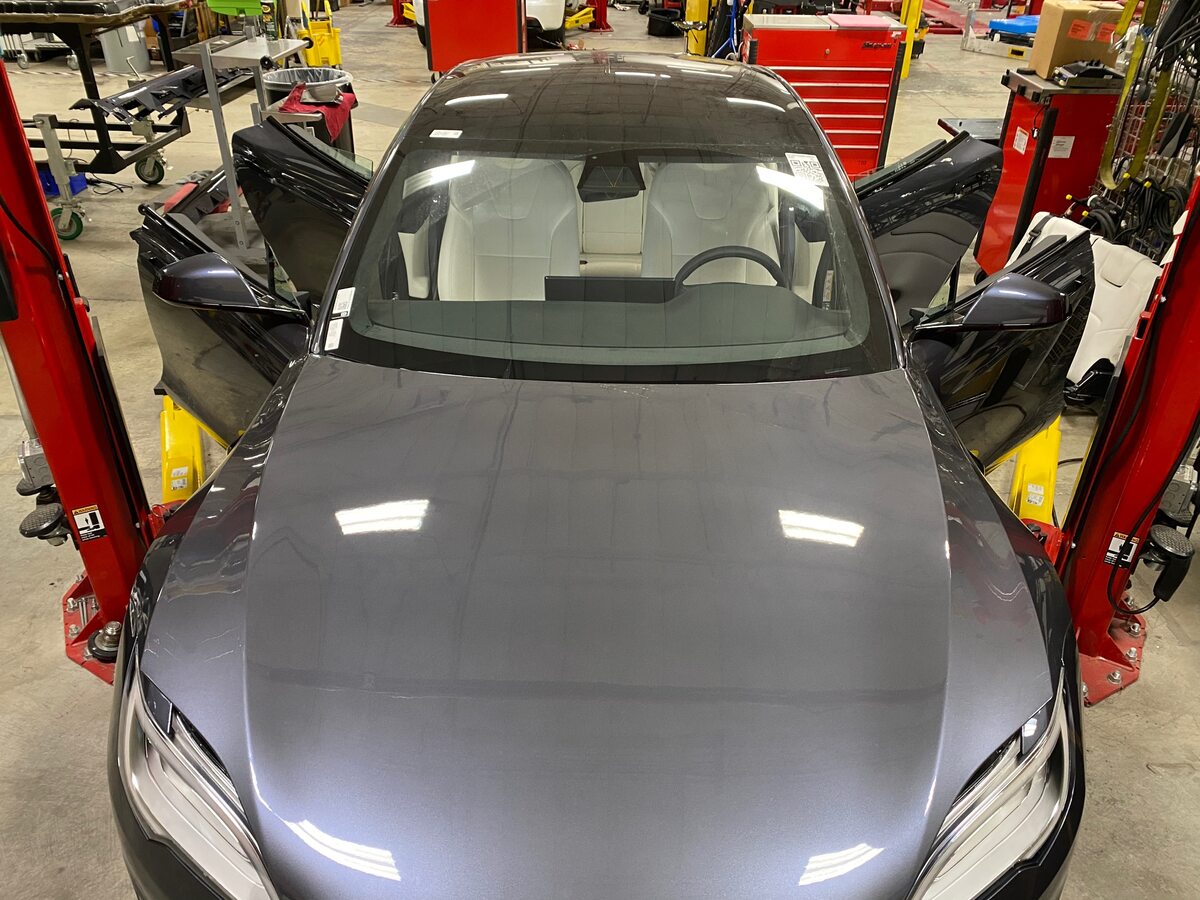

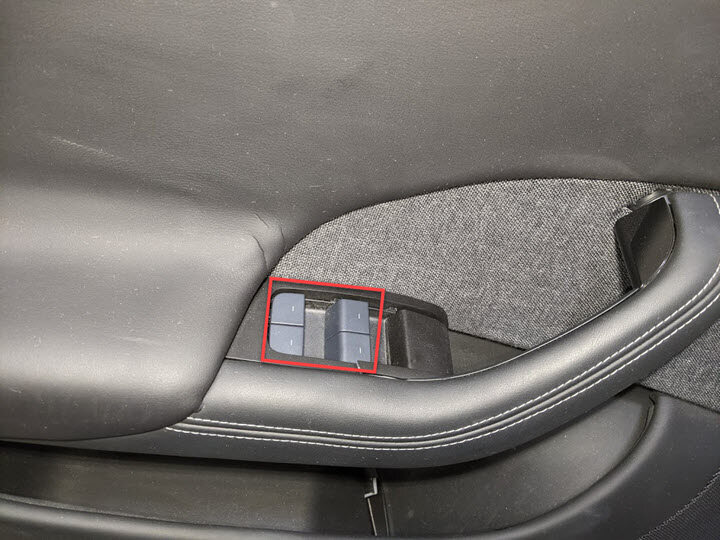

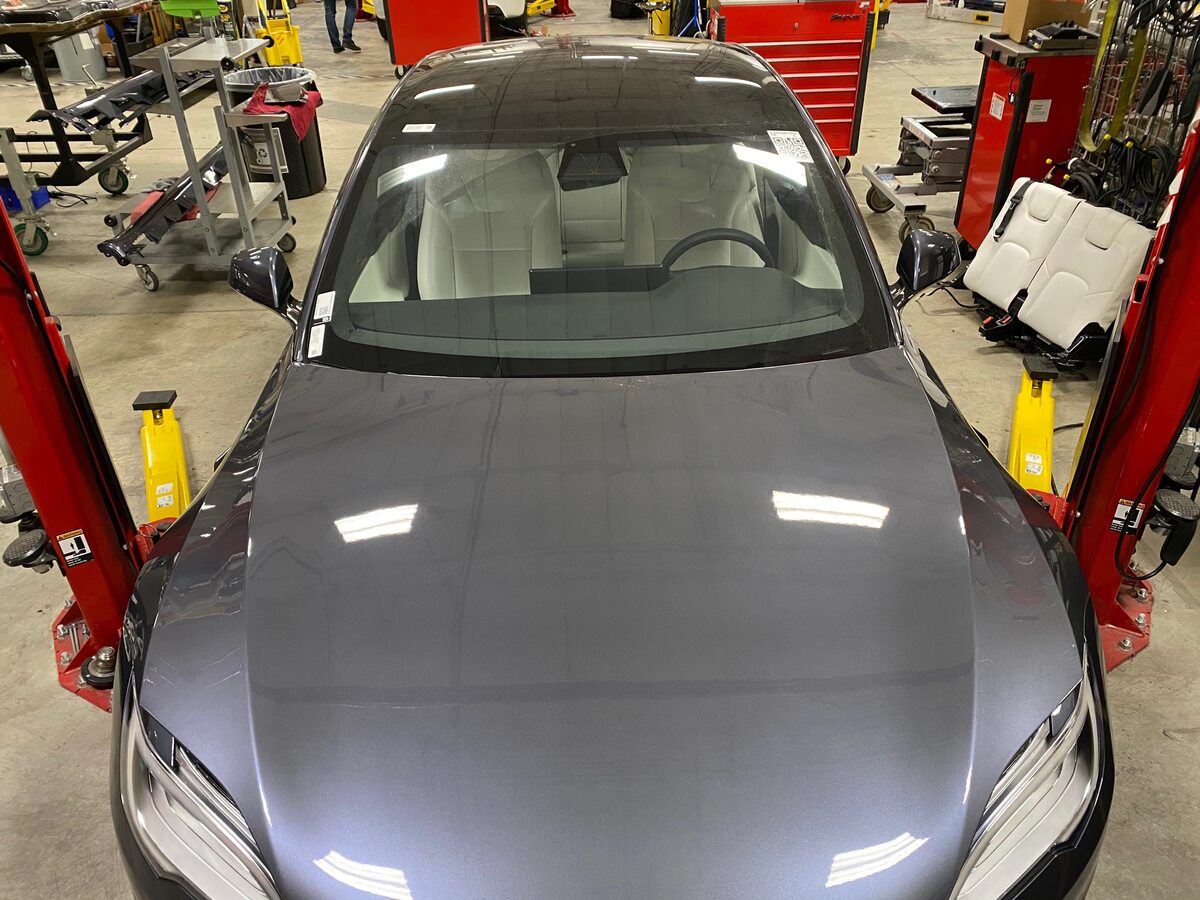

- 打开所有四个车门,降下所有四个车窗。
-

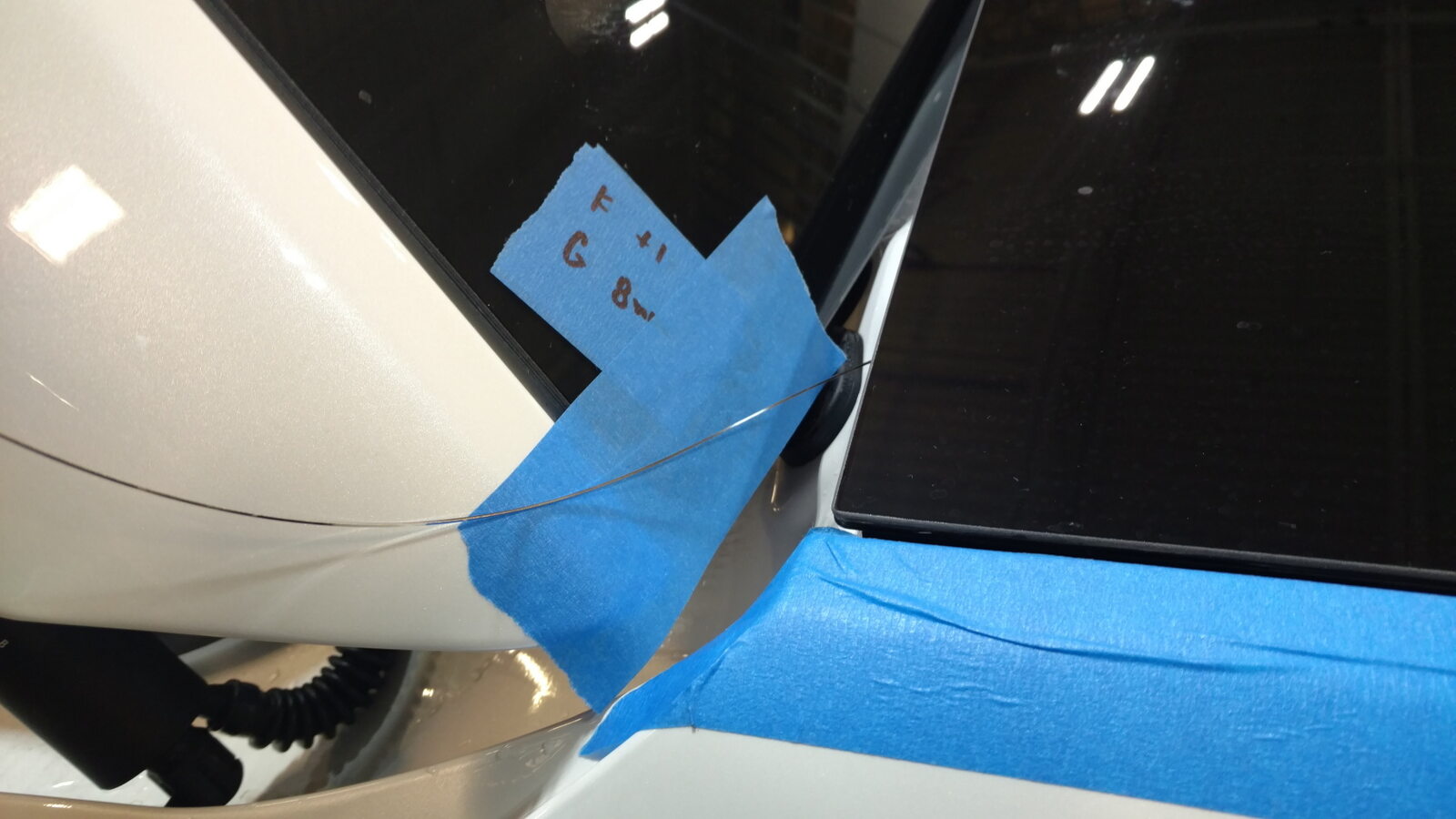

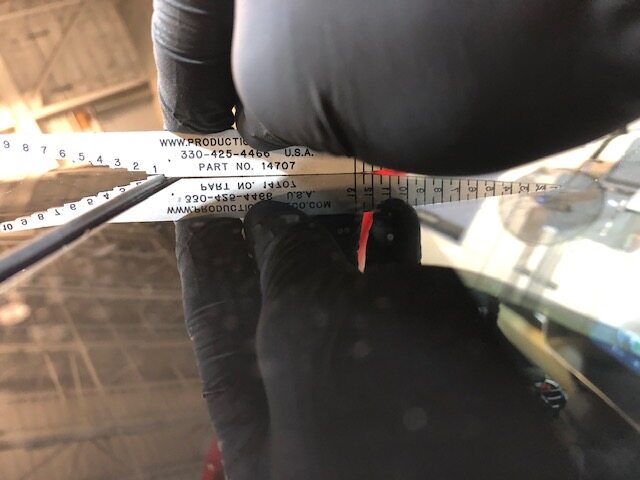

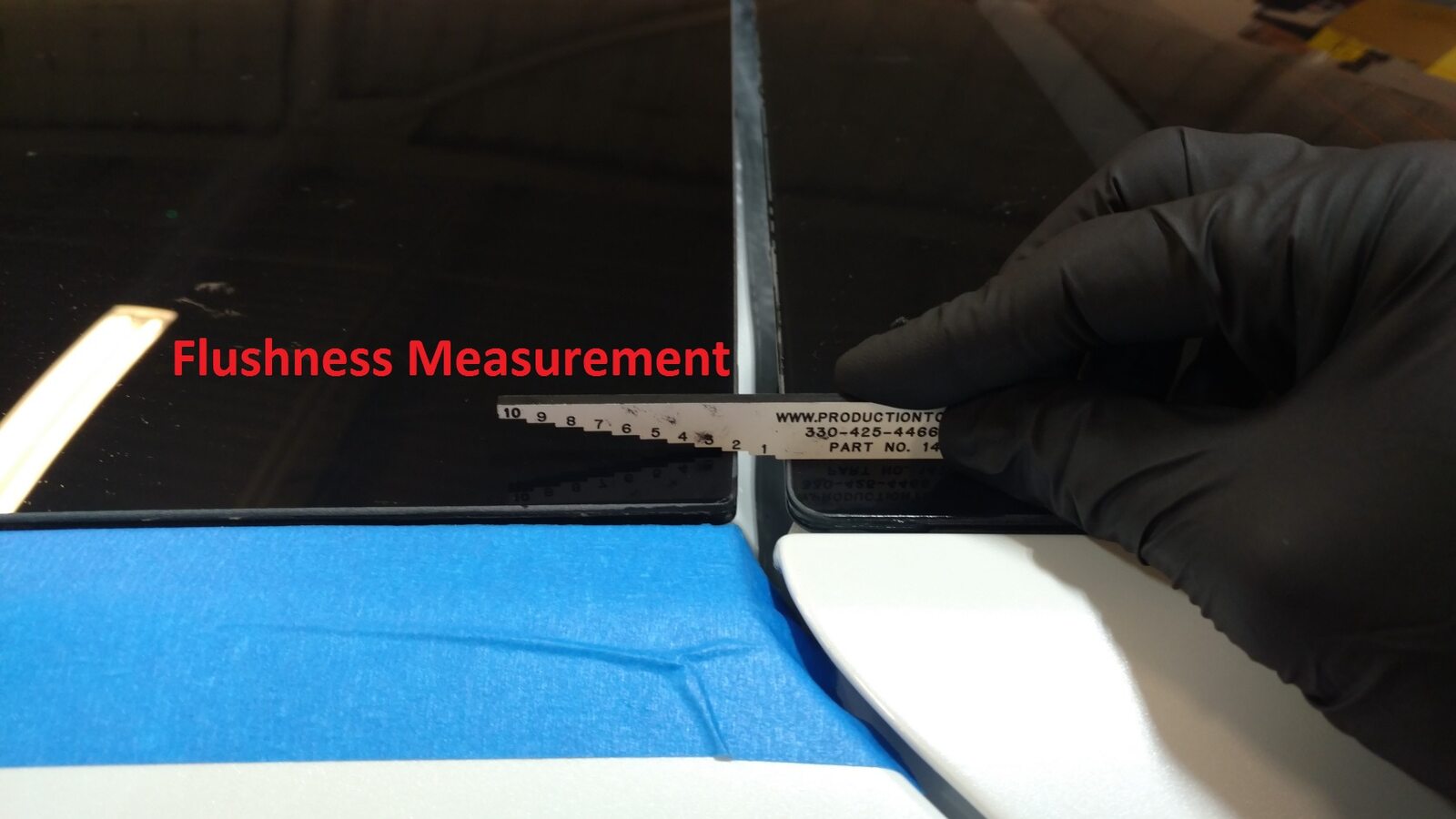

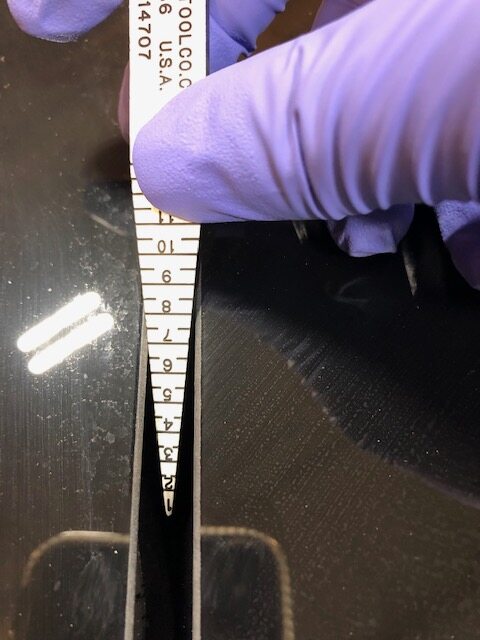

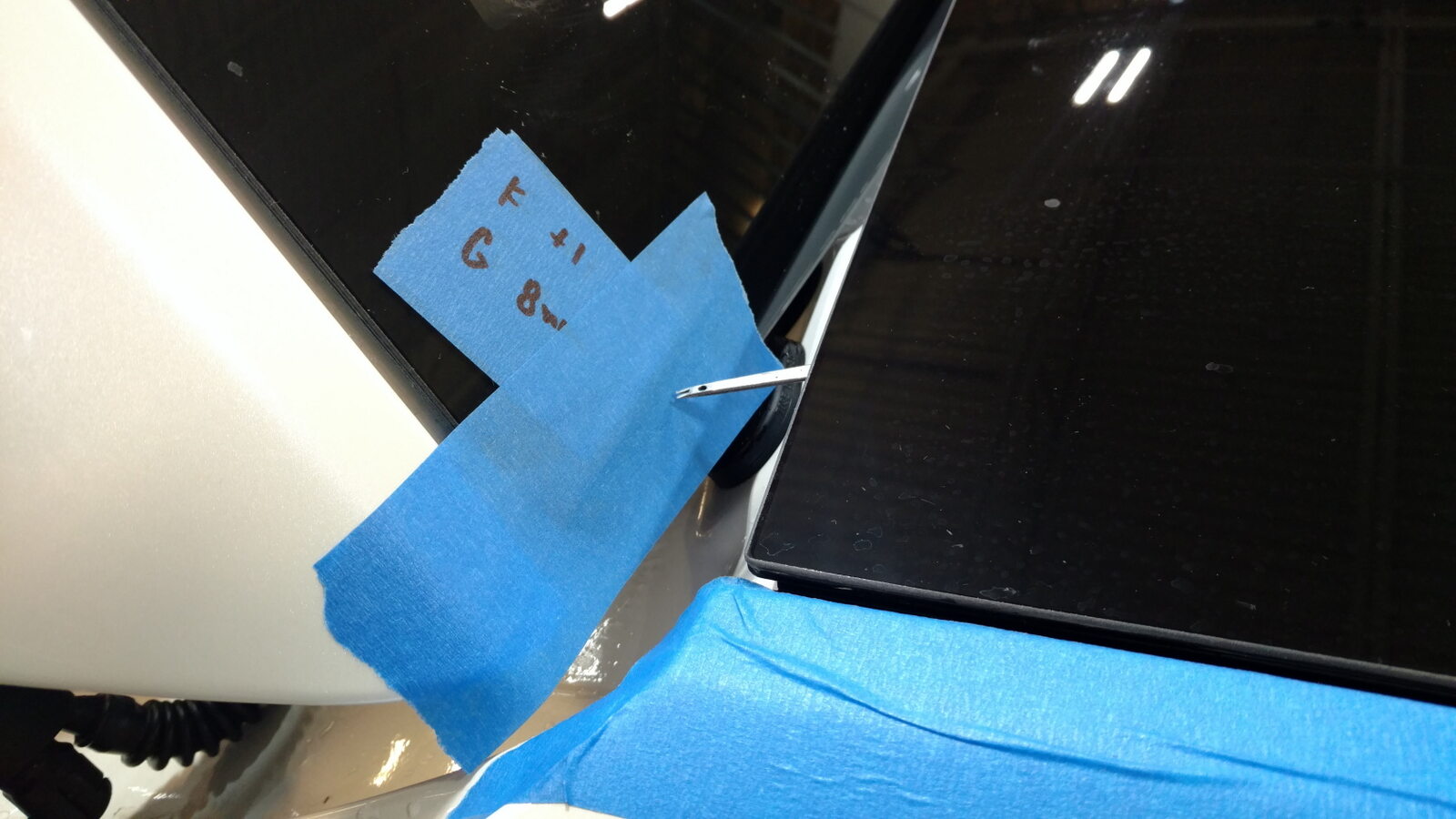

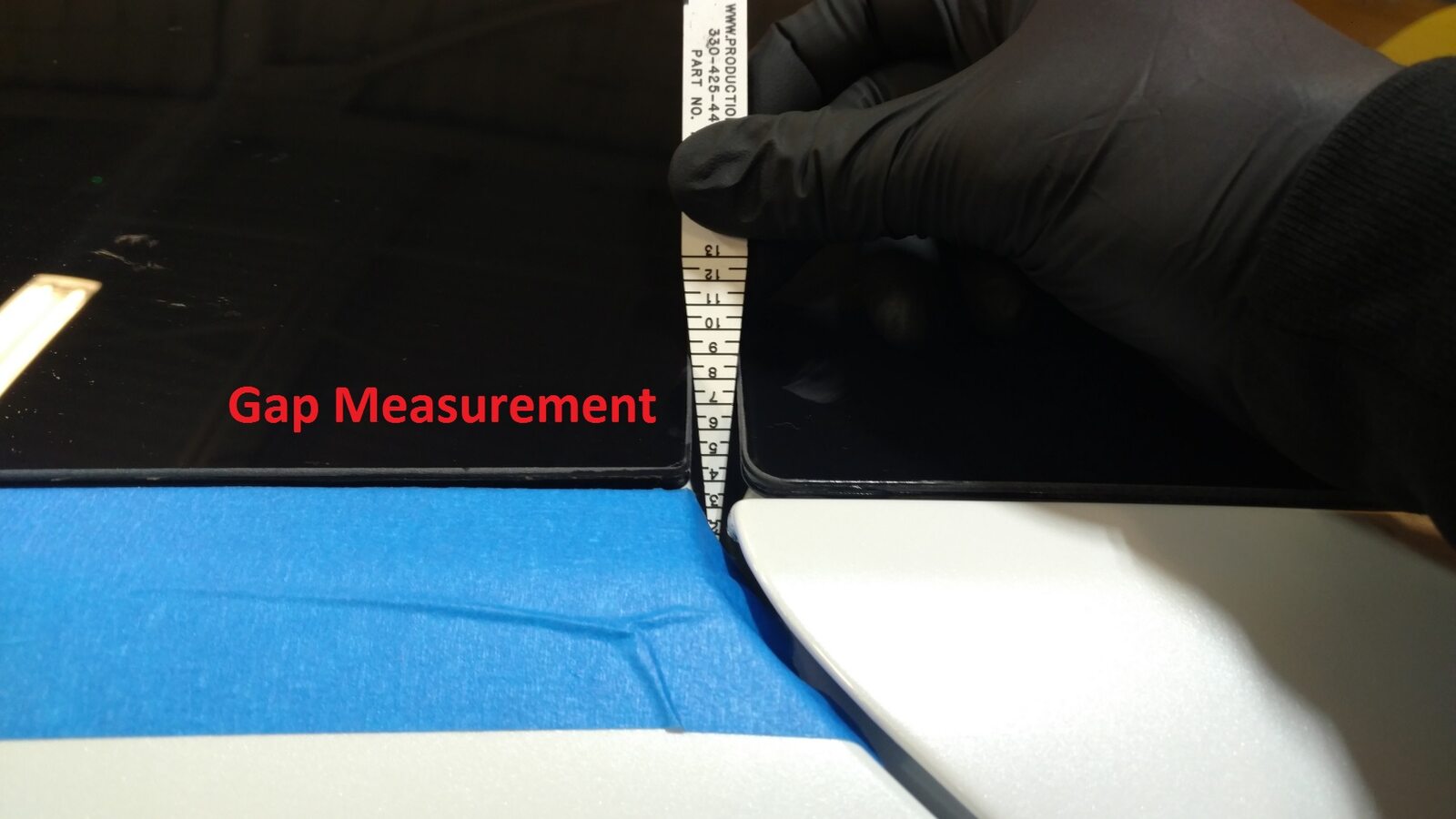

测量并记录固定车顶玻璃与挡风玻璃、车身侧面和掀背尾门玻璃之间的间隙。
注测量数据将用于新玻璃的安装。
-

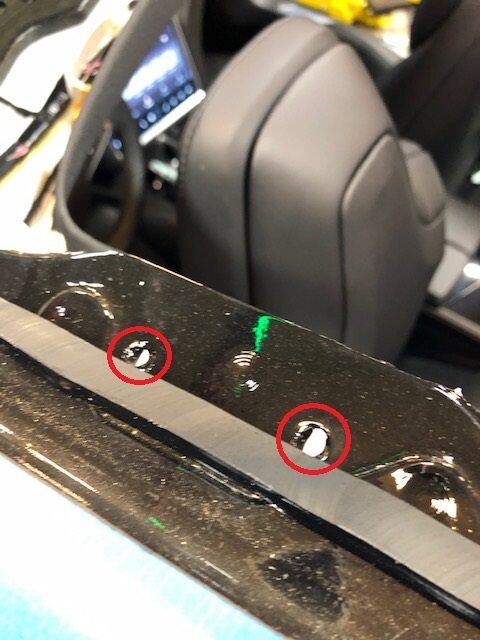

紧贴固定销向上滑动 Equalizer 刀具,使用橡胶锤小心地分离车顶玻璃上的粘合剂,以使前后固定销从车顶玻璃上分离。

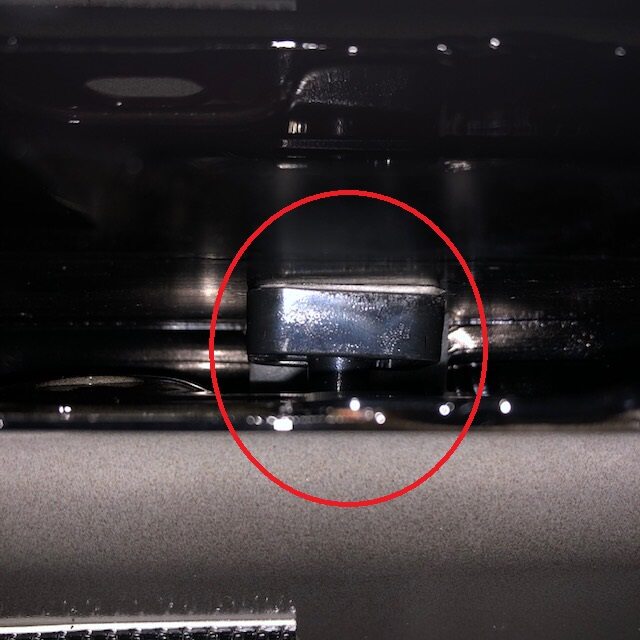

注前部中心处和左后角处分别有一个固定销。注意可能无法清楚看到固定销,但是可以用刀片触碰到。
-

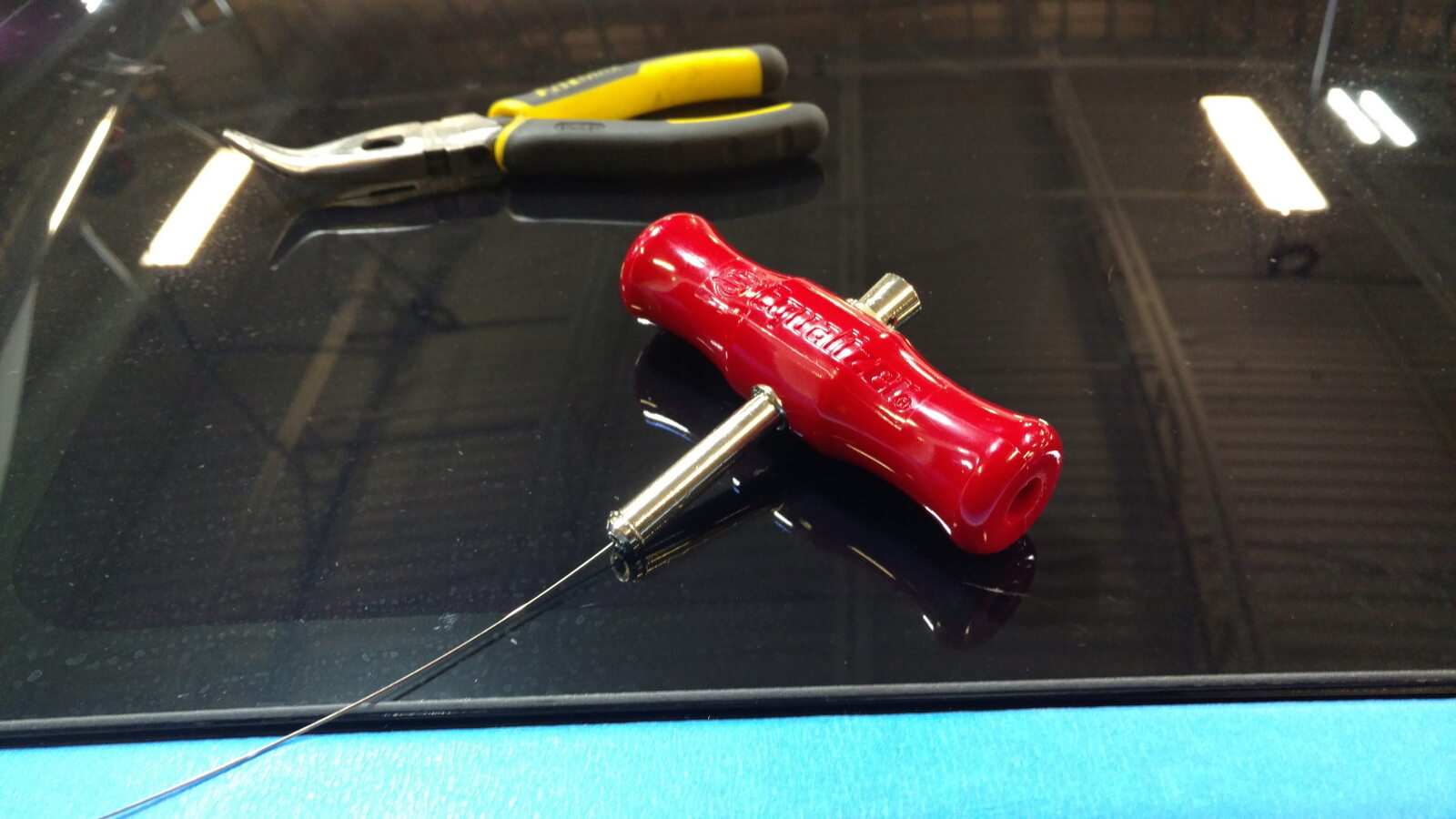

准备 WRD Spider 3 玻璃拆下套件
-

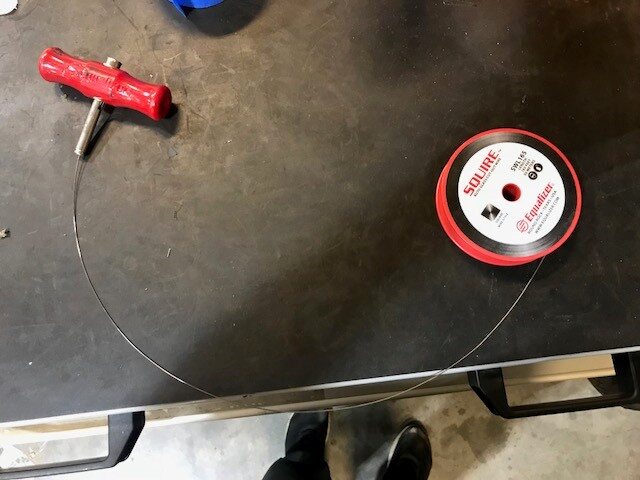

将切割线缠绕到穿线器上。
-

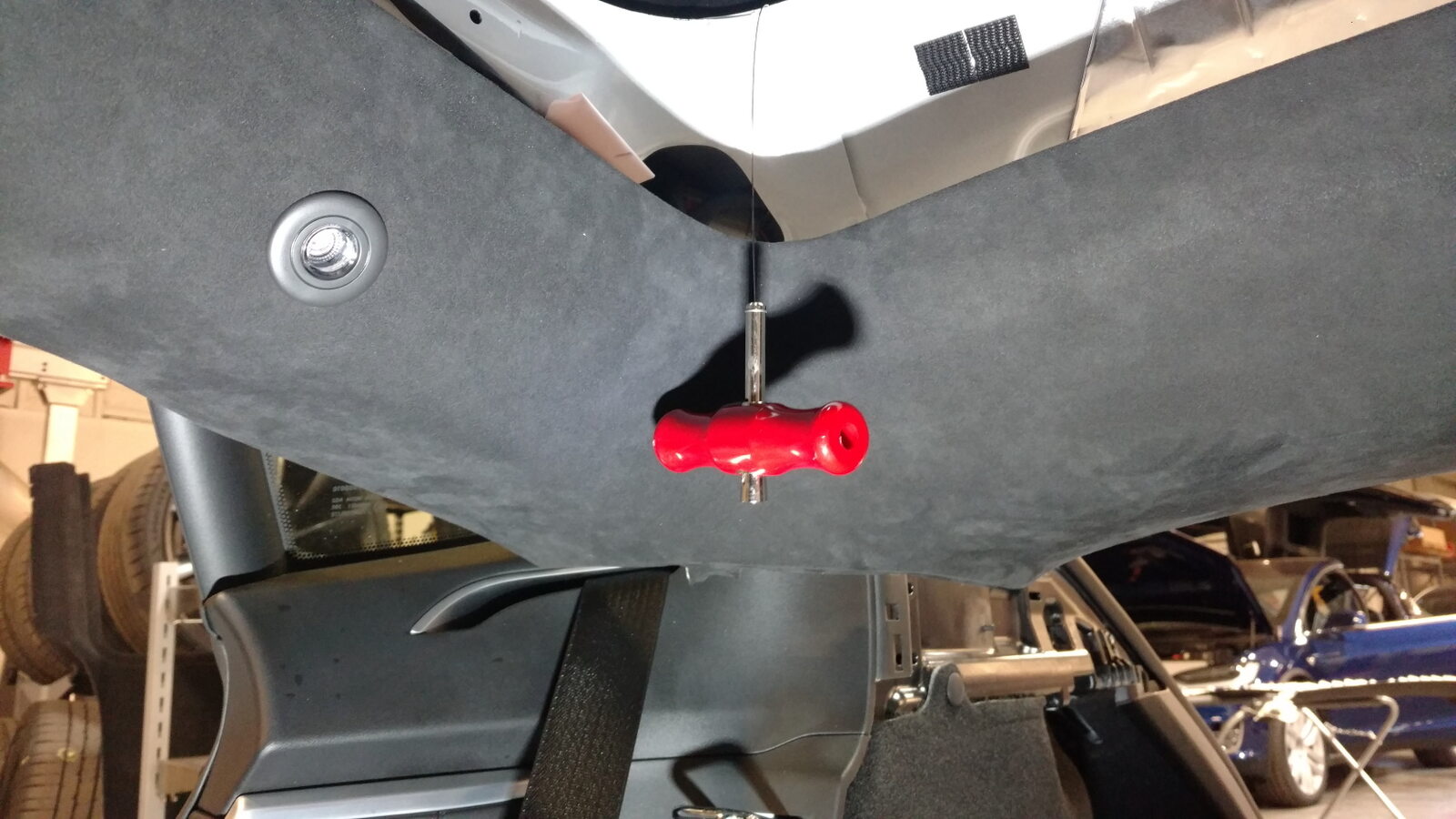

将穿线器穿过车顶玻璃后角处的聚氨酯。

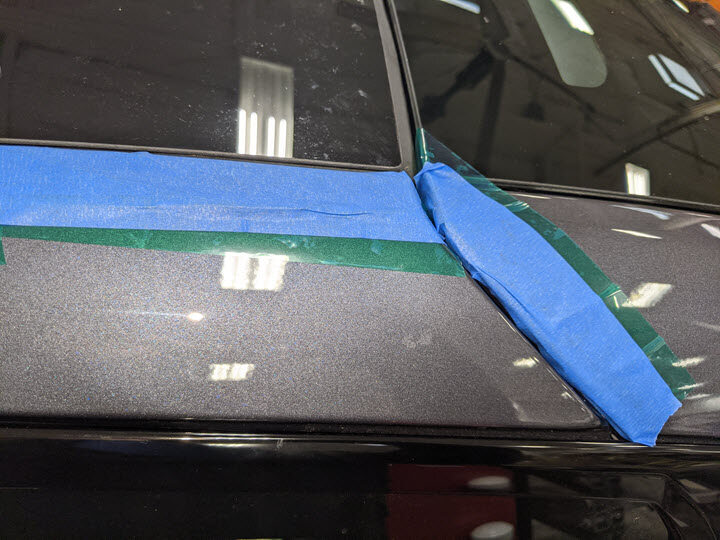

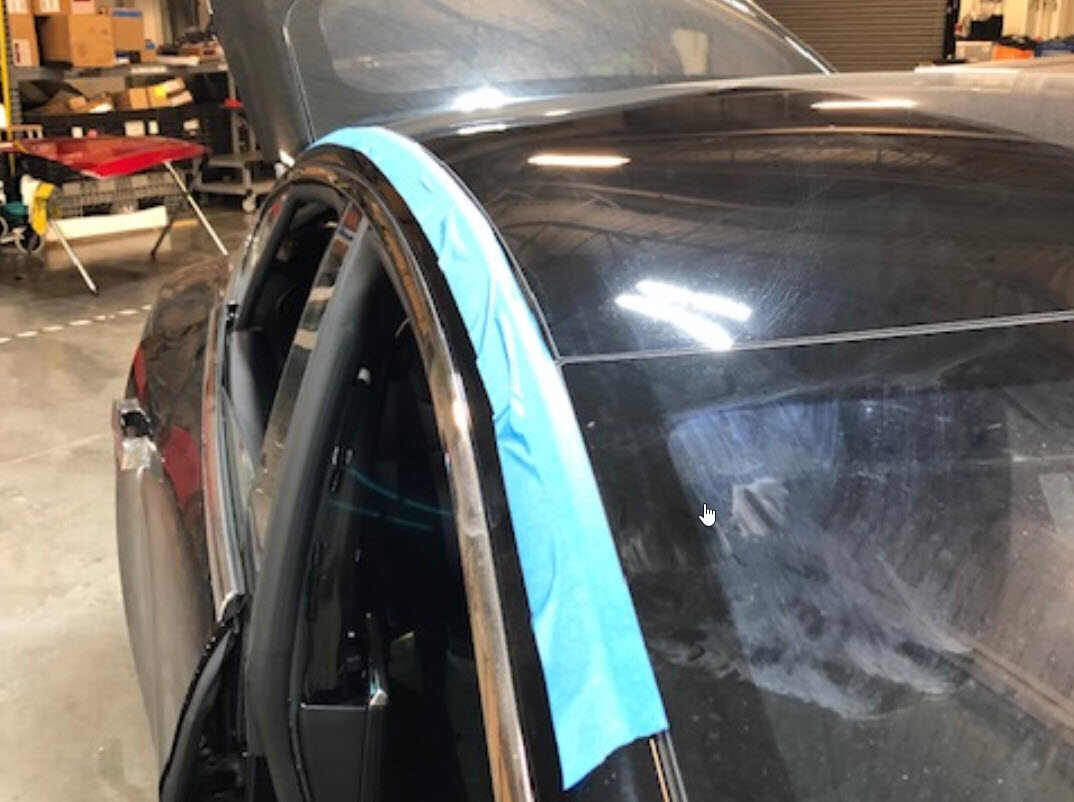

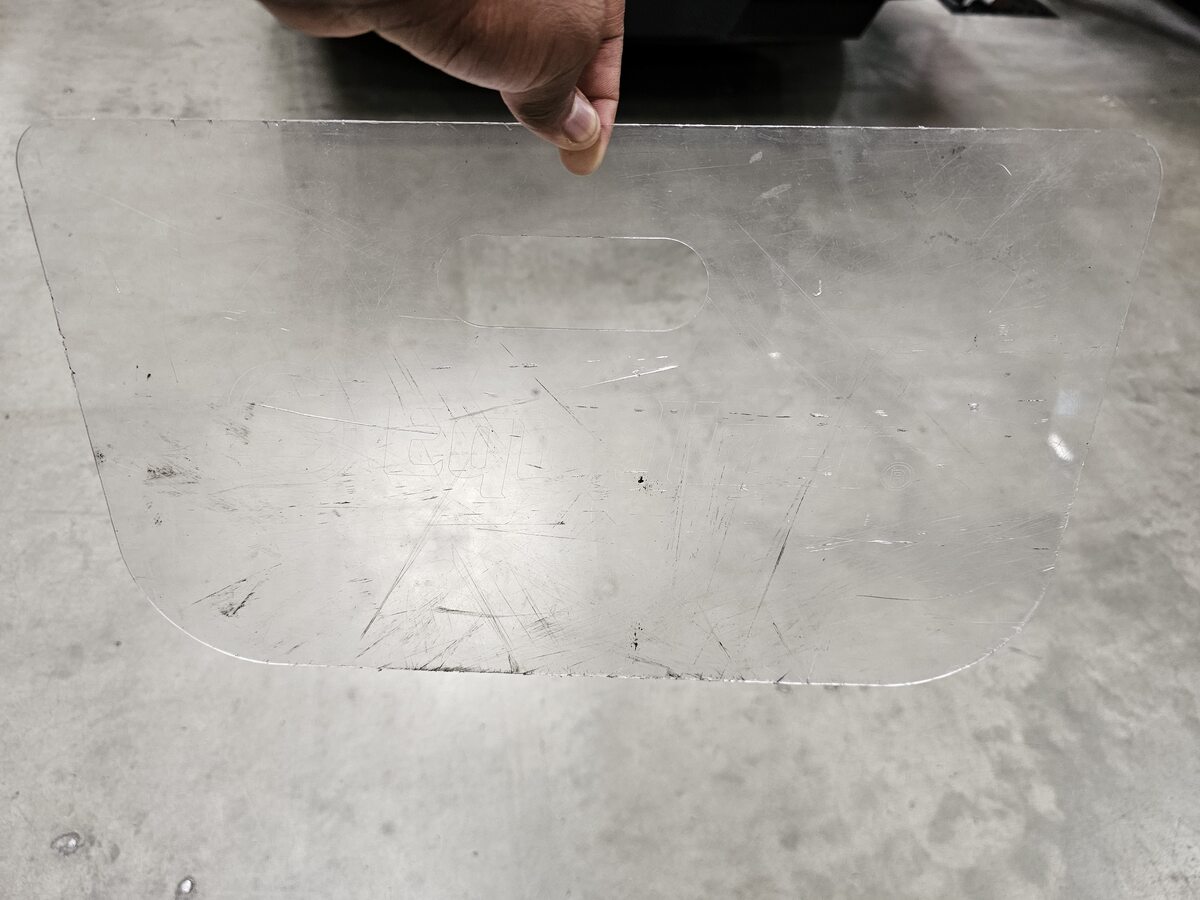

注操作时请格外小心。请使用防护板。注意请勿损坏涂漆表面。
-
使用带一定角度的钩凿勾出穿线器上的切割线,然后拉出足够长度,将切割线缠绕在固定玻璃周围。
注必要时可使用钳子辅助拉出切割线。
- 将穿线器工具从车辆上拆下。
-
将尼龙绳拉过聚氨酯内的孔洞,注意留下足够缠绕玻璃周围的尼龙绳,且尼龙绳两端都位于车内。
注请勿将尼龙绳完全拉过聚氨酯。
-

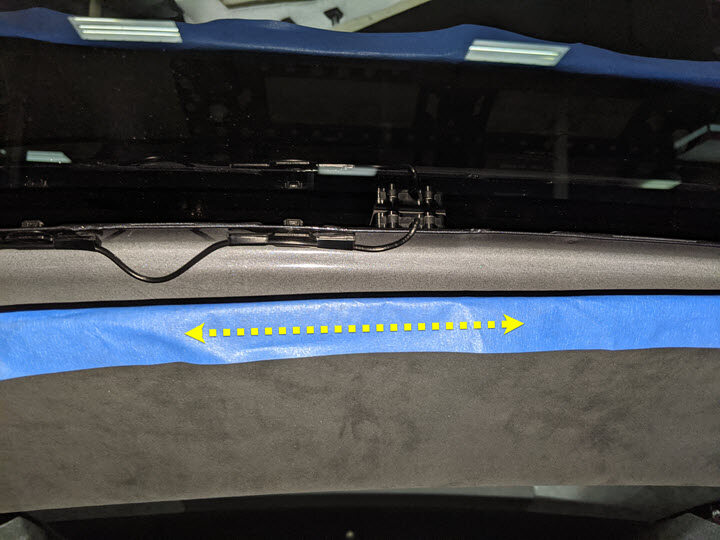

在玻璃周围缠绕尼龙绳,提起密封条,将尼龙绳置于密封条下方。
警告注意请勿损坏前挡风玻璃和掀背尾门密封条。注如果需要更换车顶玻璃,则可以彻底拆下车顶玻璃密封条。
-
将尼龙绳紧固到穿线器上,然后将穿线器推入车内。使用尖凿将足够长的尼龙绳拉入内部后紧固到 Spider 切割工具上,然后切断尼龙绳。
-
将尼龙绳的一端紧固到 Spider 切割工具上:请遵循 Spider 工具使用说明,将尼龙绳穿过切割工具上的开口,然后打结,以将其固定。
警告如果轴的转动方向不正确,切割工具将损坏。警告如果使用电钻将切割线缠绕到 Spider 工具上,为避免造成伤害,必须将电钻调节钮设置到 1。
-
将尼龙绳的一端紧固到锚固件上。
注请将锚固件保持在正确切割角度。
-
将玻璃拆卸用锚固件紧固到车顶玻璃内侧。
注请将锚固件保持在正确切割角度。
-
将 Spider 切割工具紧固到车顶固定玻璃总成内侧,请留意切割线走向并确保切割线缠绕在大滑轮上且始终保持 90 度角。
-
将直角螺丝刀固定到电钻上。
警告如果使用电钻将切割线缠绕到 Spider 工具上,为避免造成伤害,必须将电钻调节钮设置到 1。
-

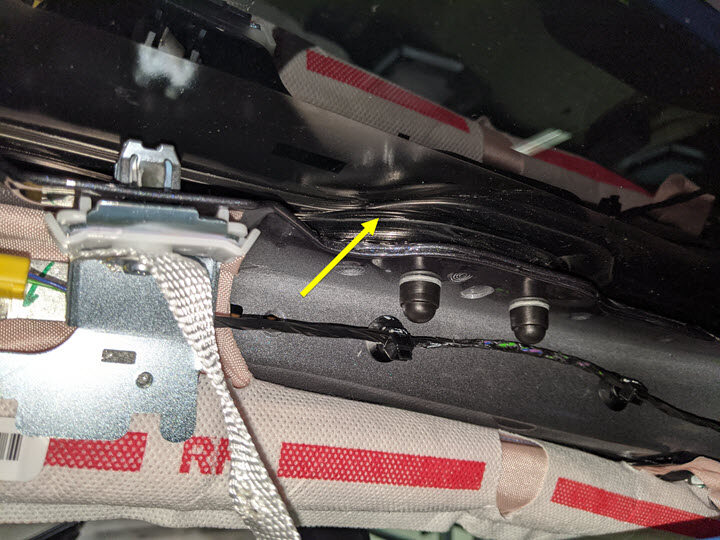

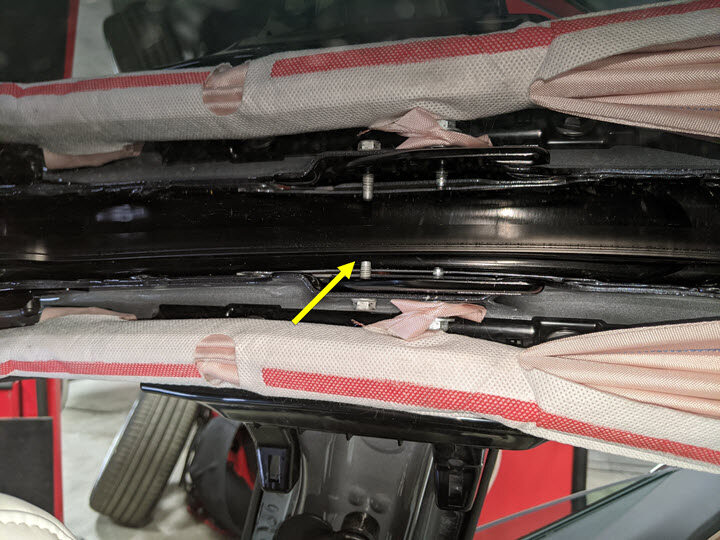

使用 Spider 工具切割车顶玻璃聚氨酯(2 个固定销,4 个车顶支架)。
- 将带角向起子的电钻固定到 Spider 工具的方形驱动上。
- 使用电钻驱动 Spider 切割工具。
- 切割线与前围护板接触时,请对线施加向上的力。
- 请确保切割线切割路径位于固定销、车顶支架和后部中间位置处天线的上方。
警告如果切割线卡在支架下,会发生断裂。此时请回拉切割线,使其从金属车顶支架下松开。此外,切割线卡住时,也可以尝试交换锚固件和切割工具的位置。 -

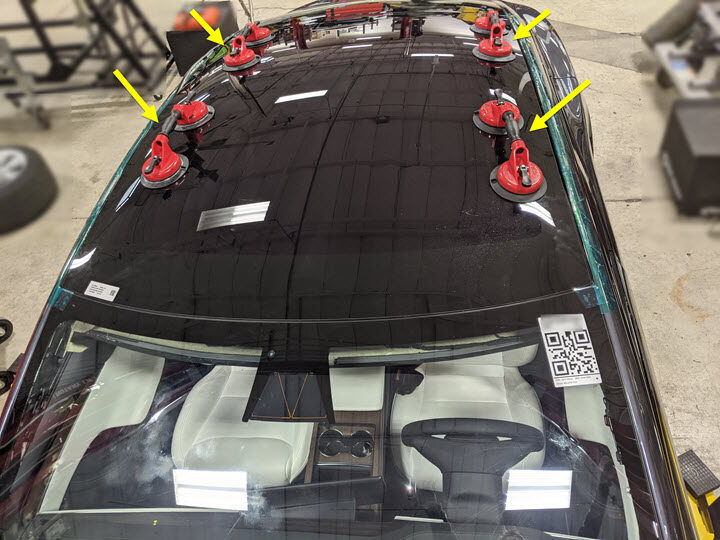

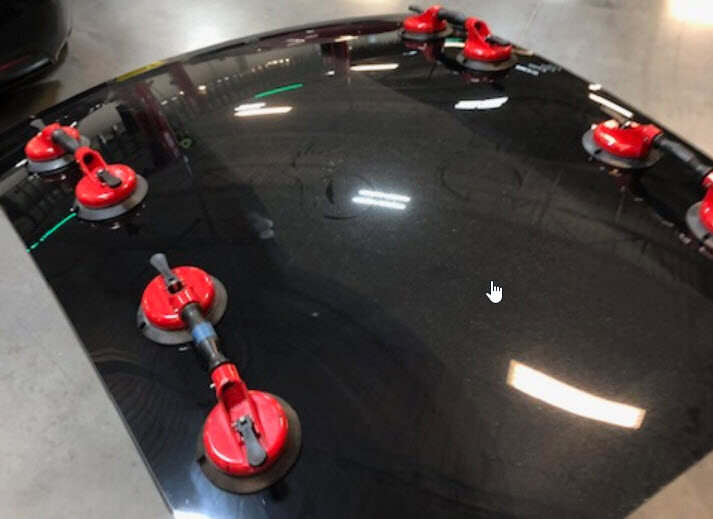

将吸盘吸附到车顶玻璃的四角。
注4 个吸盘工具。建议寻求他人协助。
-

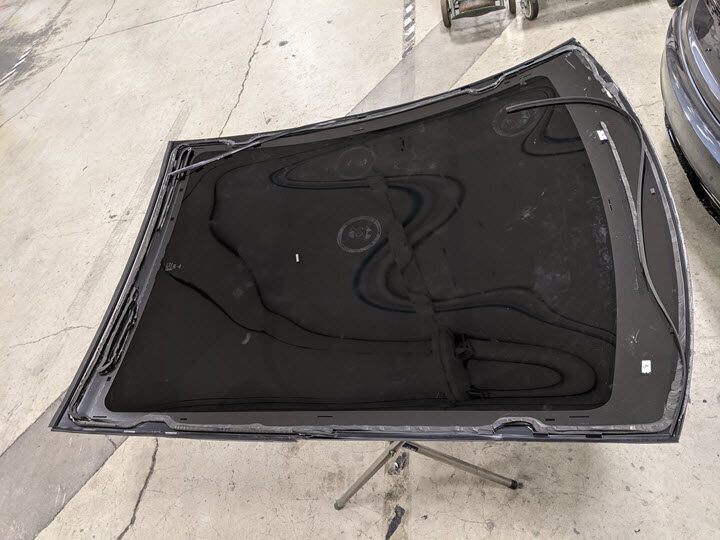

将车顶固定玻璃从车辆上拆下。
注建议寻求他人协助。根据当地规定将其丢弃。
-

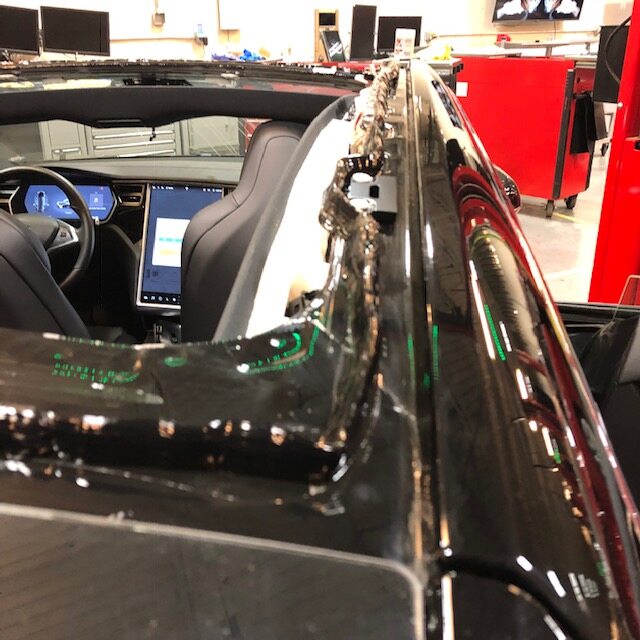

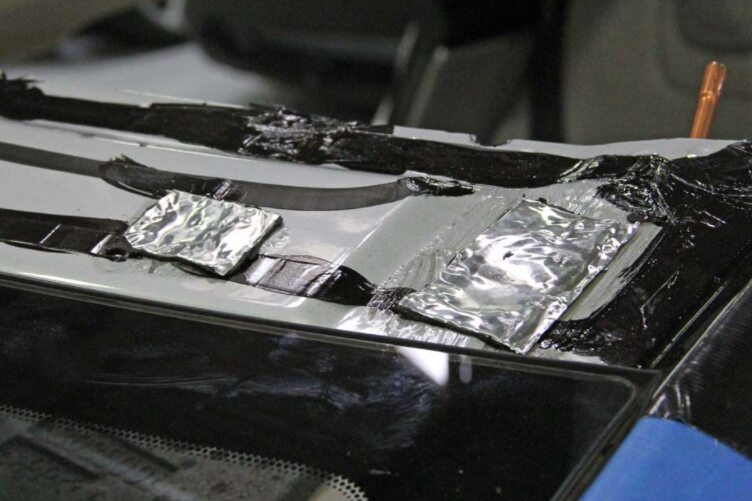

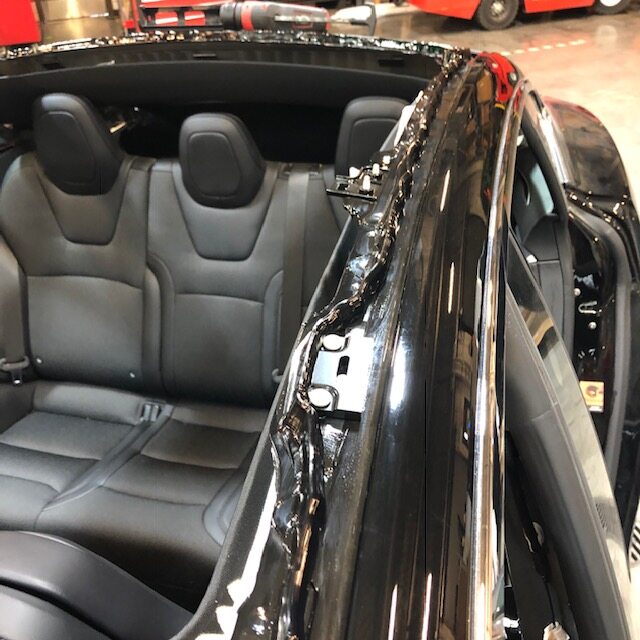

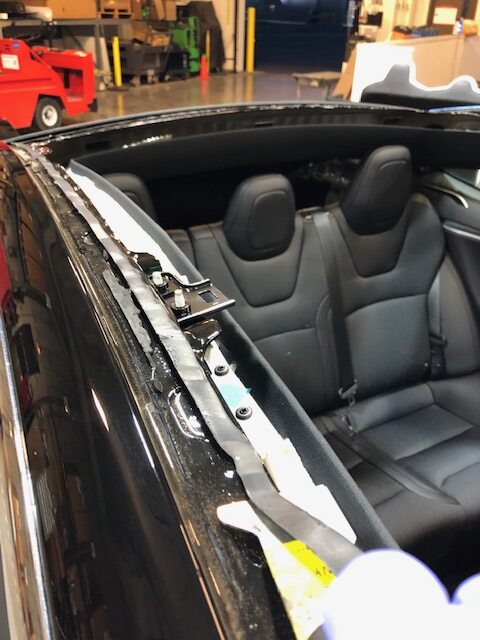

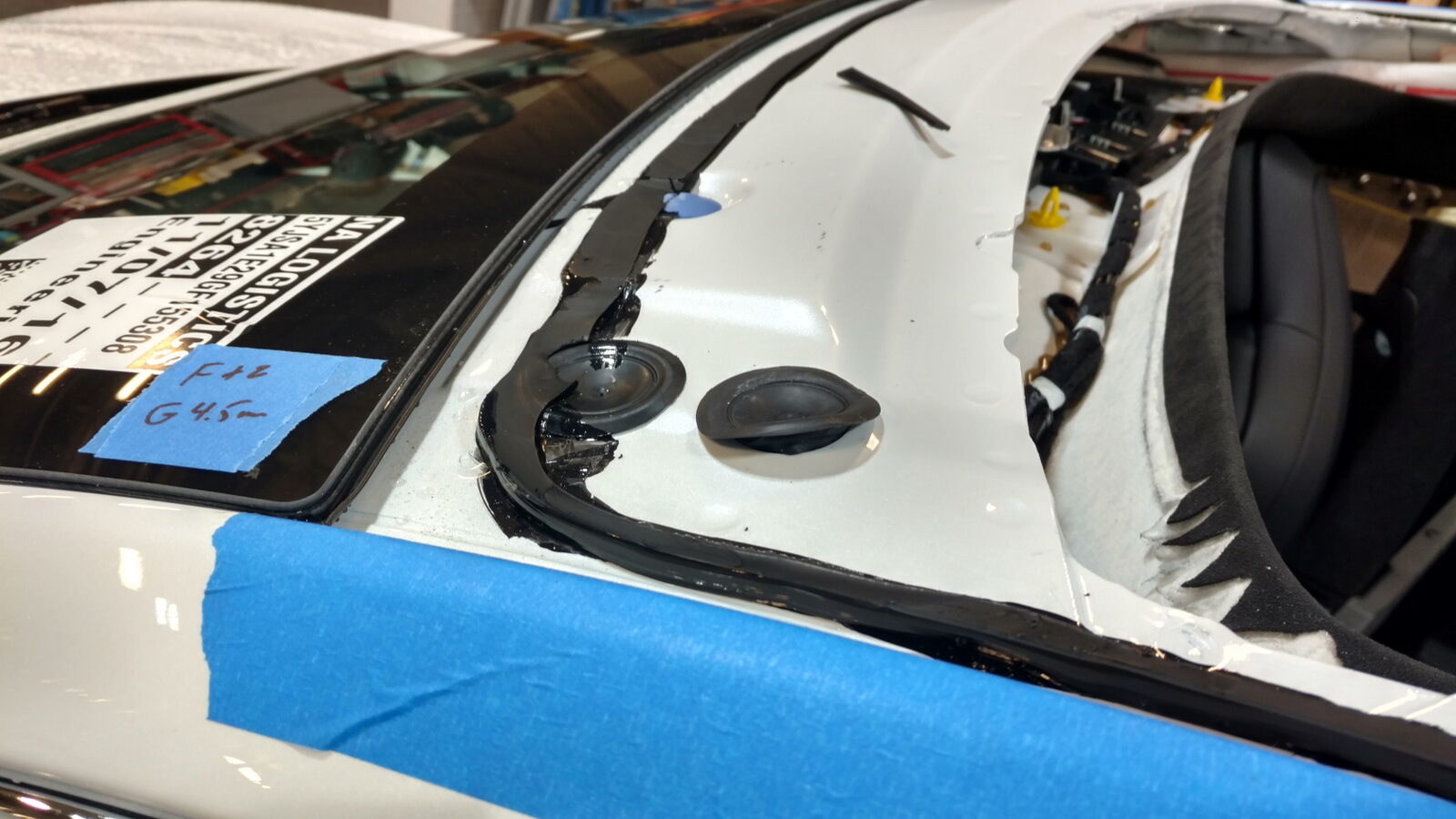

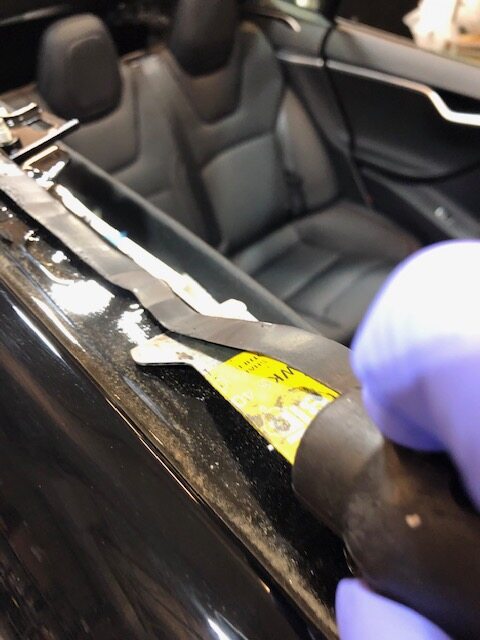

清除车身上旧的聚氨酯。
注确保残留聚氨酯的厚度不超过 1 毫米。
-

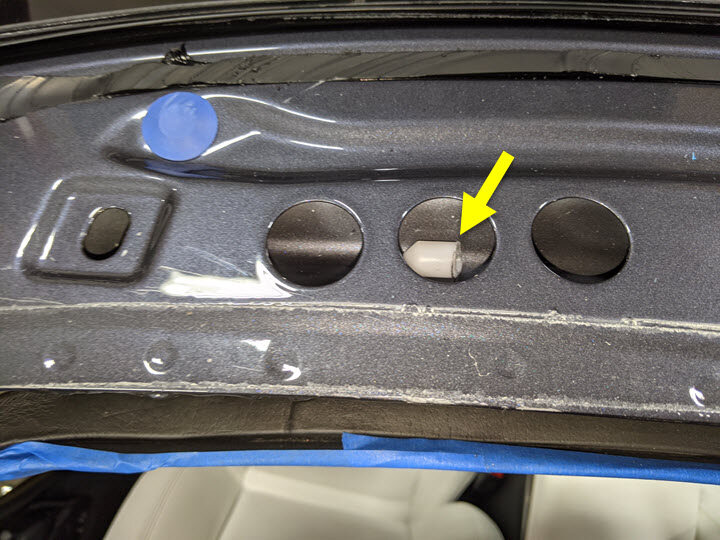

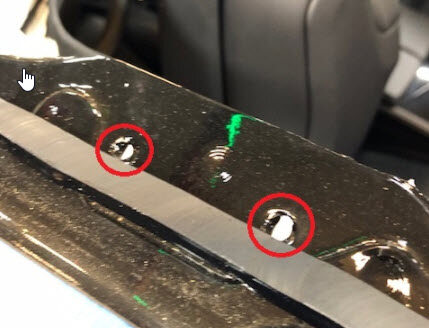

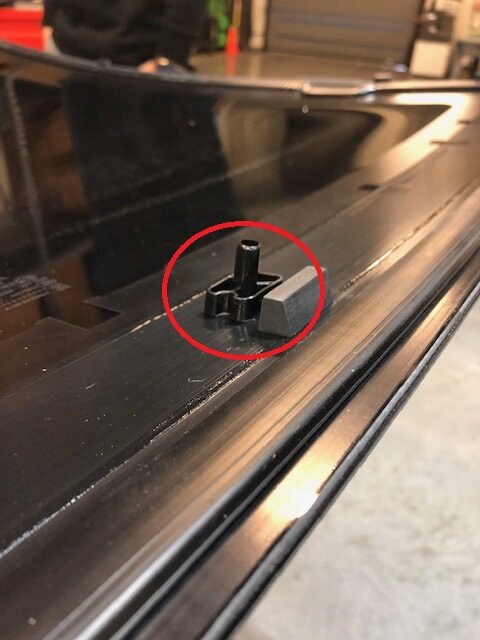

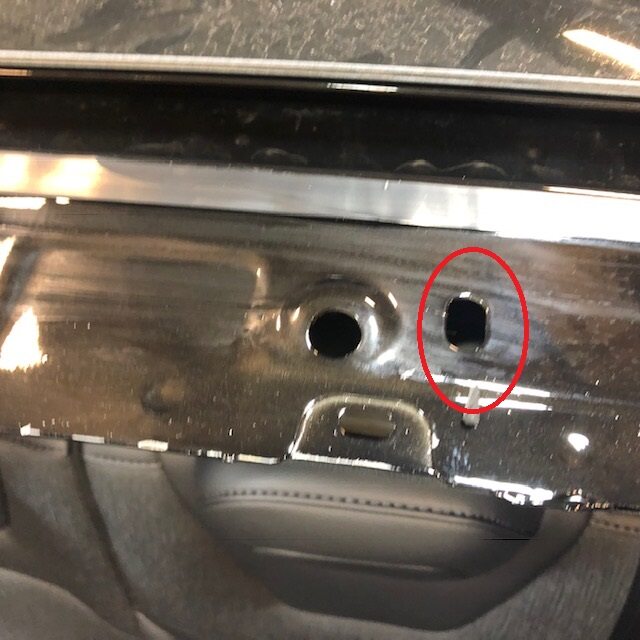

清除车身上的固定销和任何其他碎屑。
-

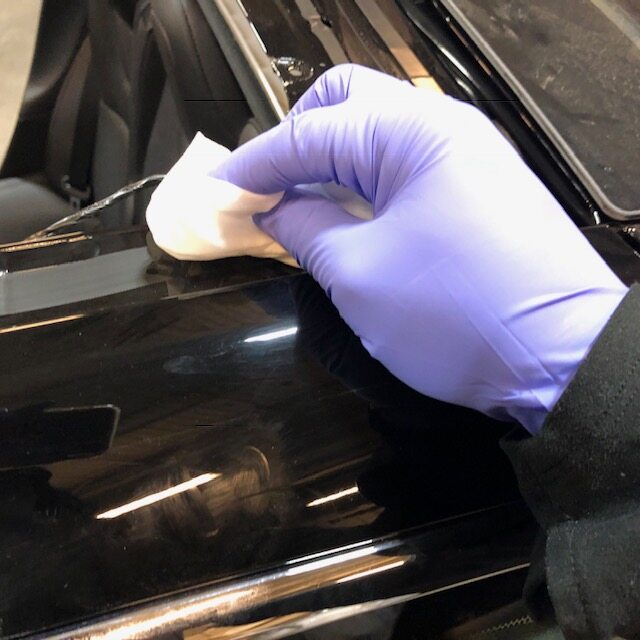

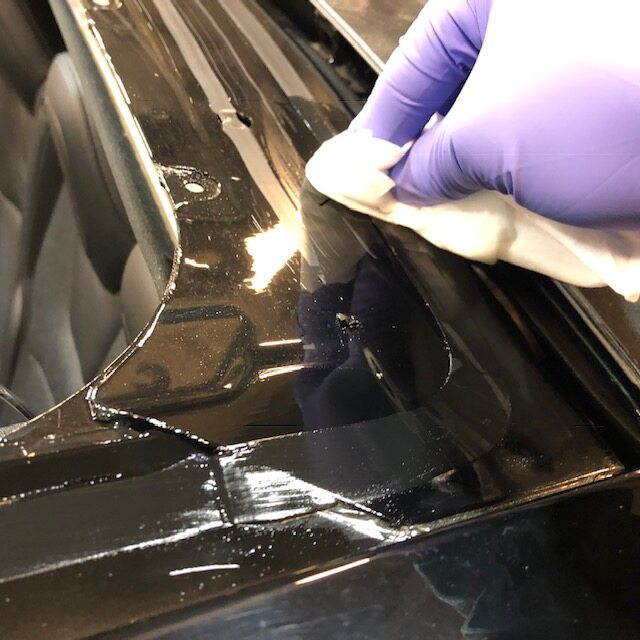

使用异丙醇 (IPA) 湿巾擦拭车身表面。
注等待风干 1 分钟。
-
更换拆卸或清洁过程中损坏的车身插塞或胶带。
安装
-

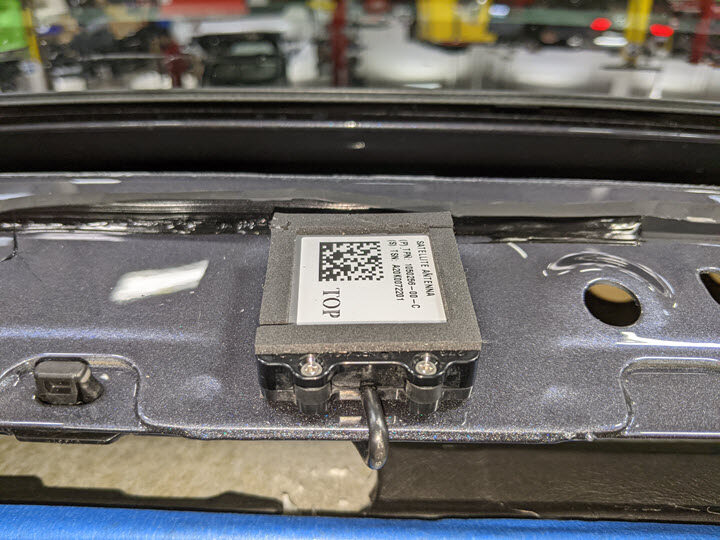

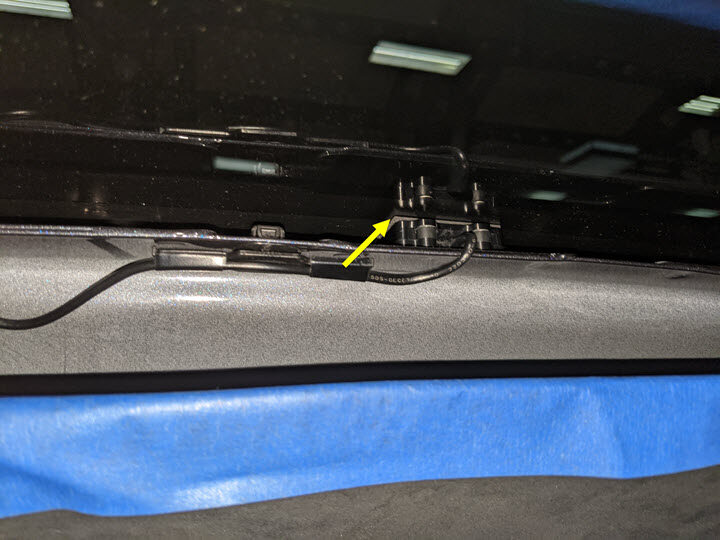

检查 XM 天线,确保其牢固且泡沫未损坏。
注如有损坏,请根据需要进行更换。
-
将吸盘固定到车顶玻璃上。
-
将车顶玻璃放置到车辆上,以便进行快速适配。
注建议寻求他人协助。
-
确保间隙均保持在可接受的限值范围内。
注如果玻璃太高,则可能需要裁切或拆卸网片。
-

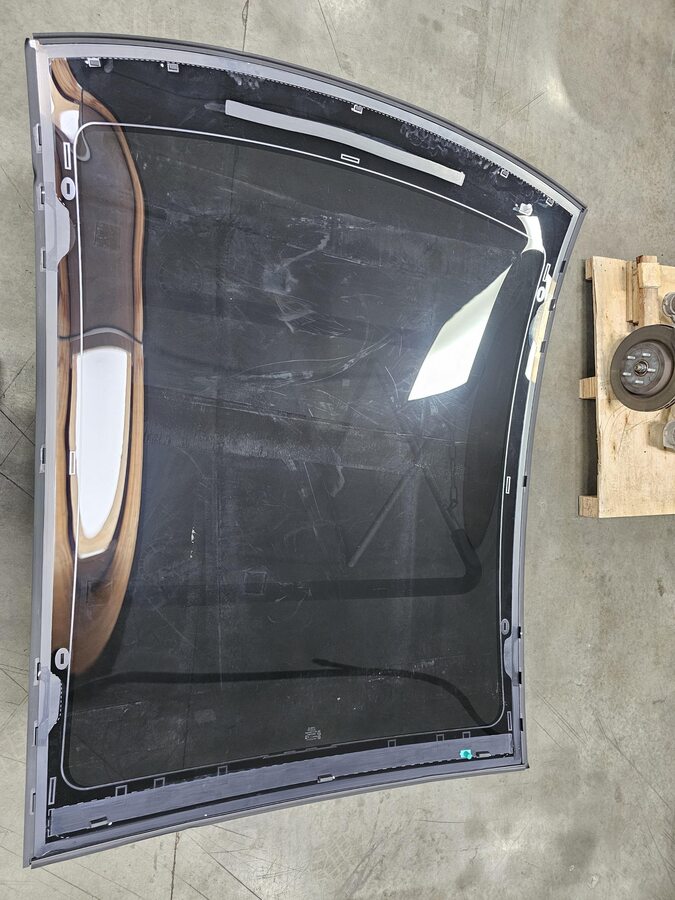

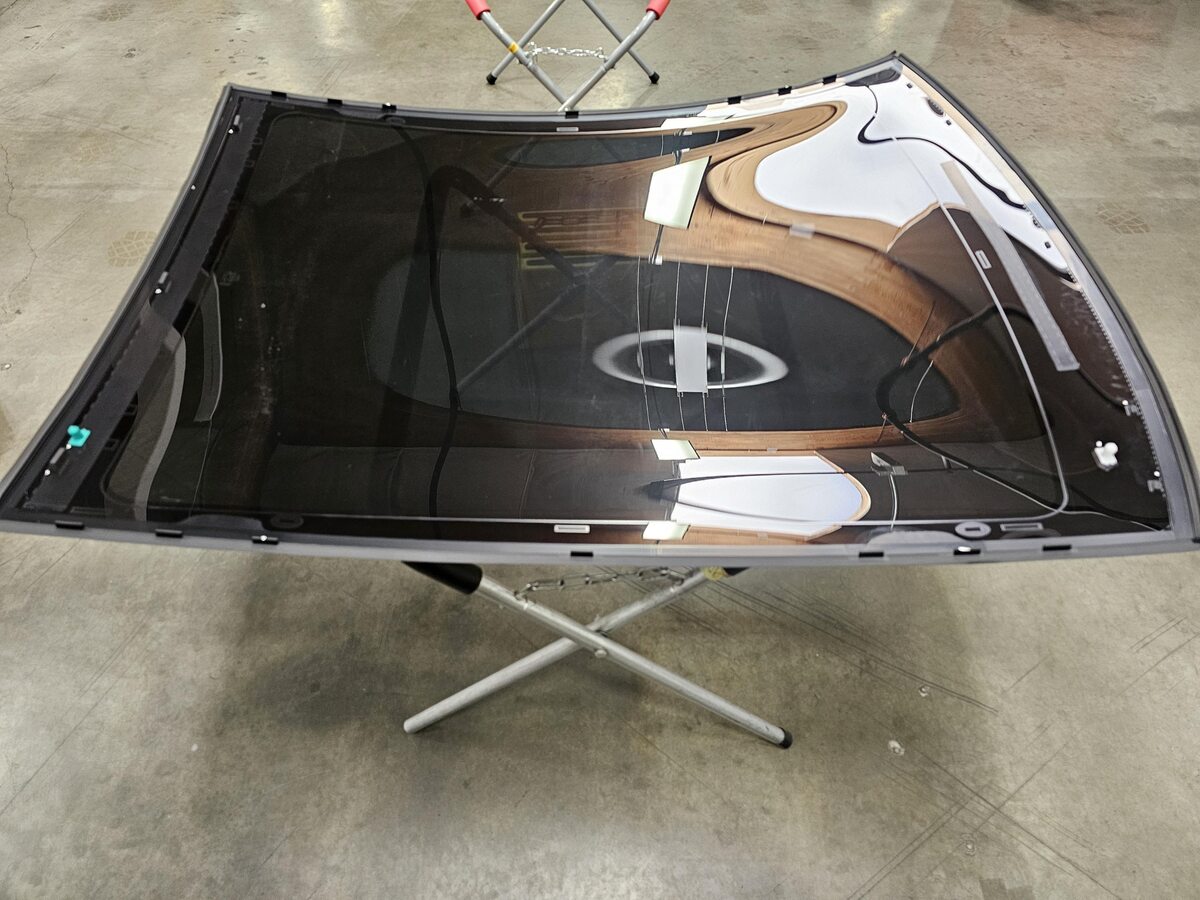

拆下车顶玻璃,倒放在台架上。
注建议寻求他人协助。
-

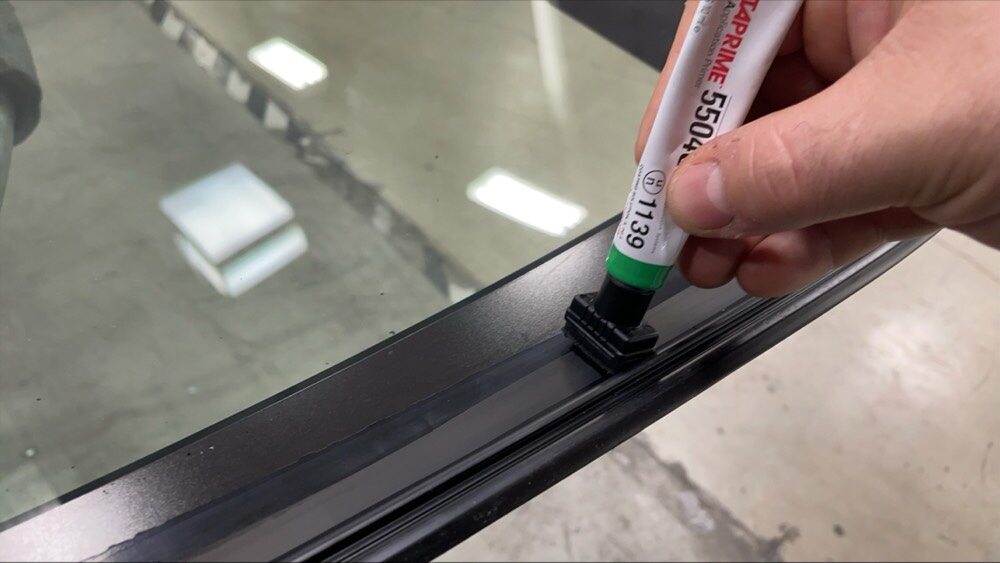

在车身的聚氨酯路径上以及拆卸时损坏的任何区域涂敷底漆。

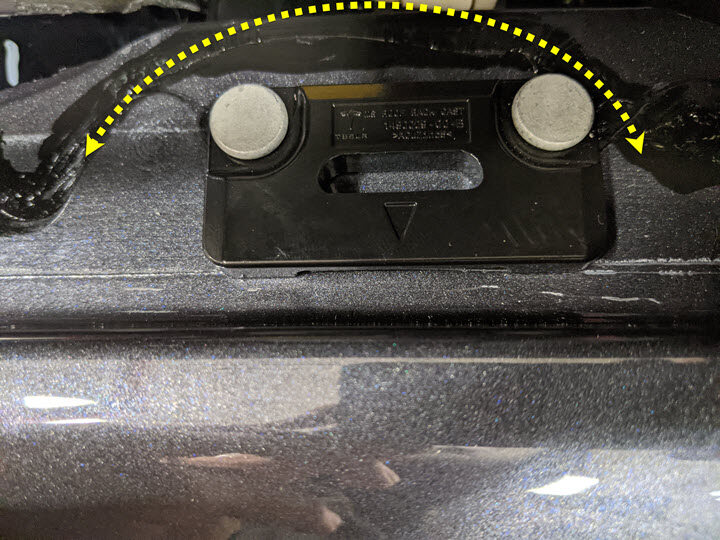

注如果车辆配备有车顶行李架锚固件,则底漆应涂敷在车顶支架内侧周围。如果车辆未配备车顶行李架支架,则底漆应涂敷在车顶行李架支架安装孔外侧。等待底漆至少风干 1 分钟。
-

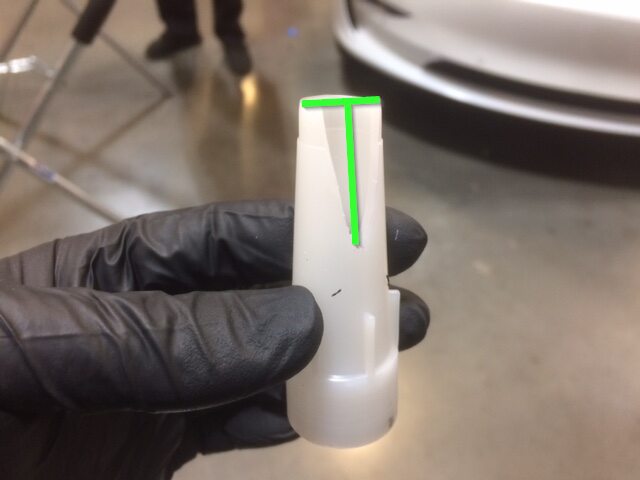

准备填缝枪和聚氨酯。

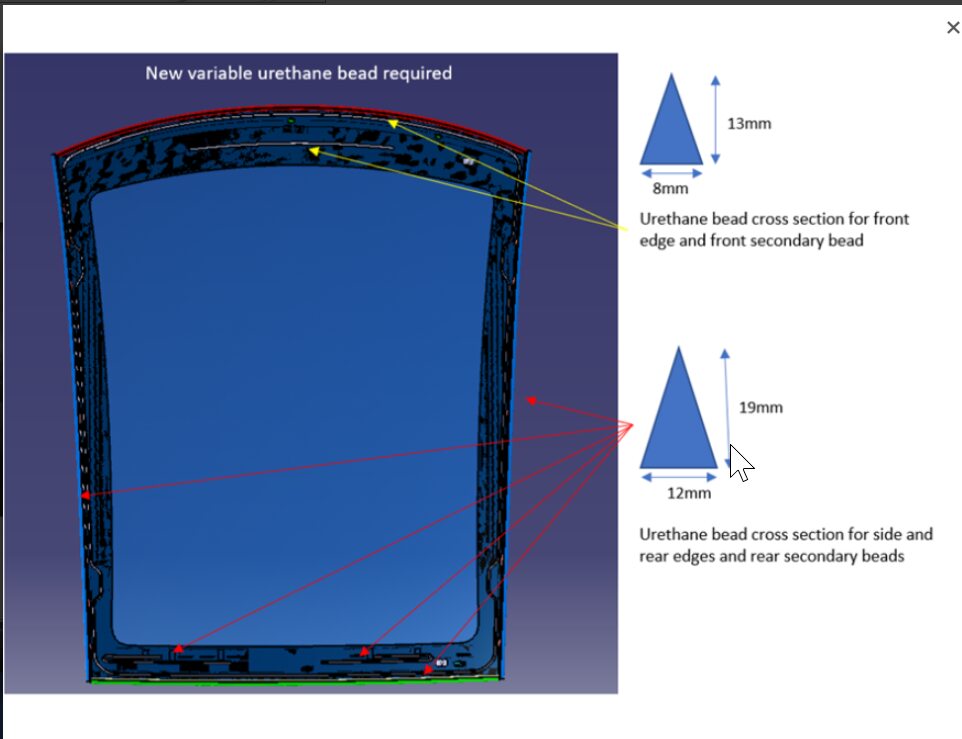

注开口必须为 12 毫米宽,19 毫米高,8 毫米宽,13 毫米高。
-
将聚氨酯涂敷到车身上。
注如配备有车顶行李架锚固件,则聚氨酯应喷涂在车顶行李架锚固件内侧周围;如果未配备车顶行李架锚固件,则聚氨酯应喷涂在锚固件安装孔外侧。
-
将车顶玻璃放置到车辆上,但暂时请勿固定。
注建议寻求他人协助。将车辆左侧玻璃前后角的固定销与车身对齐。
-

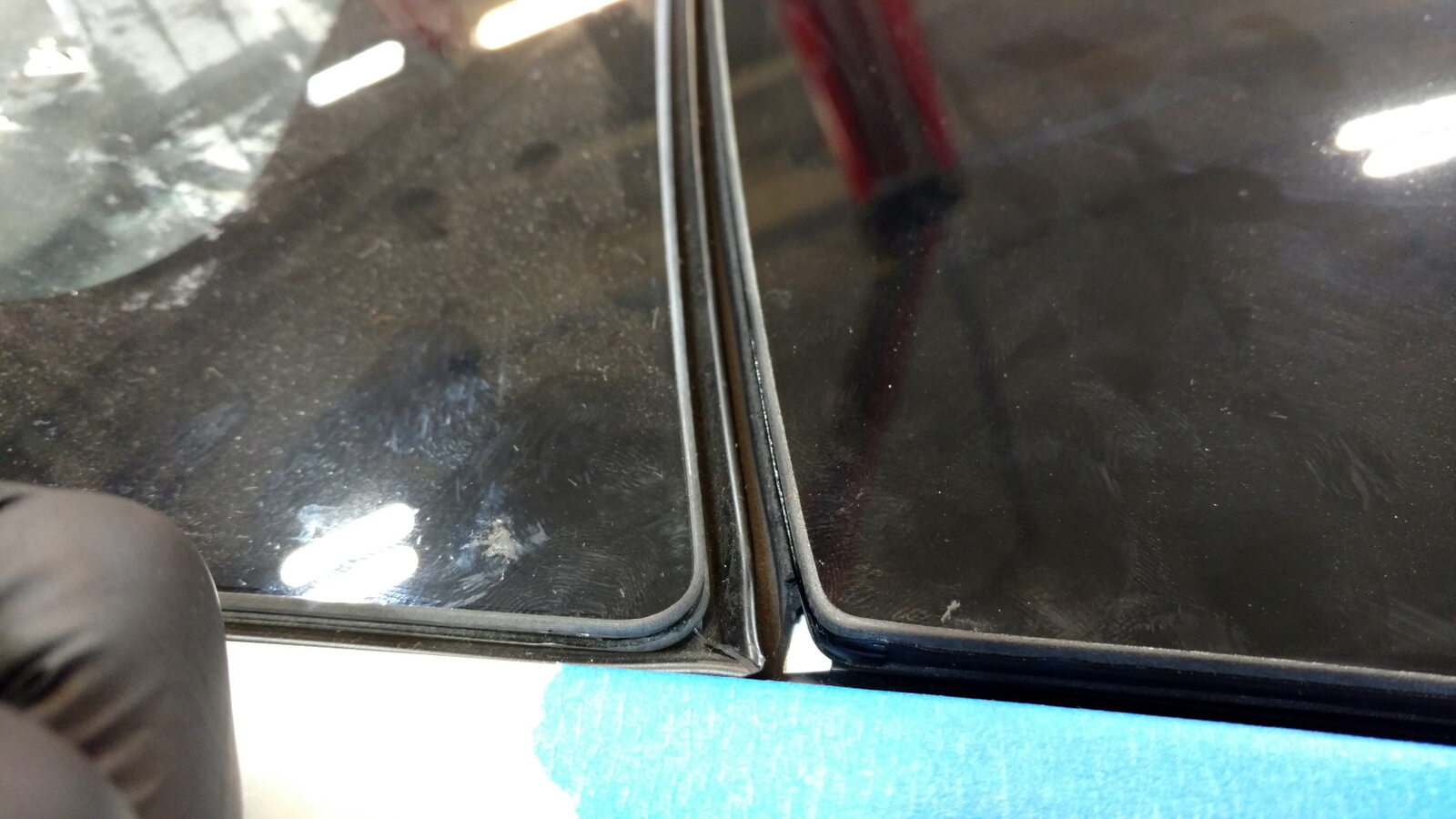

将新的密封条放置在挡风玻璃密封条下的玻璃前部。

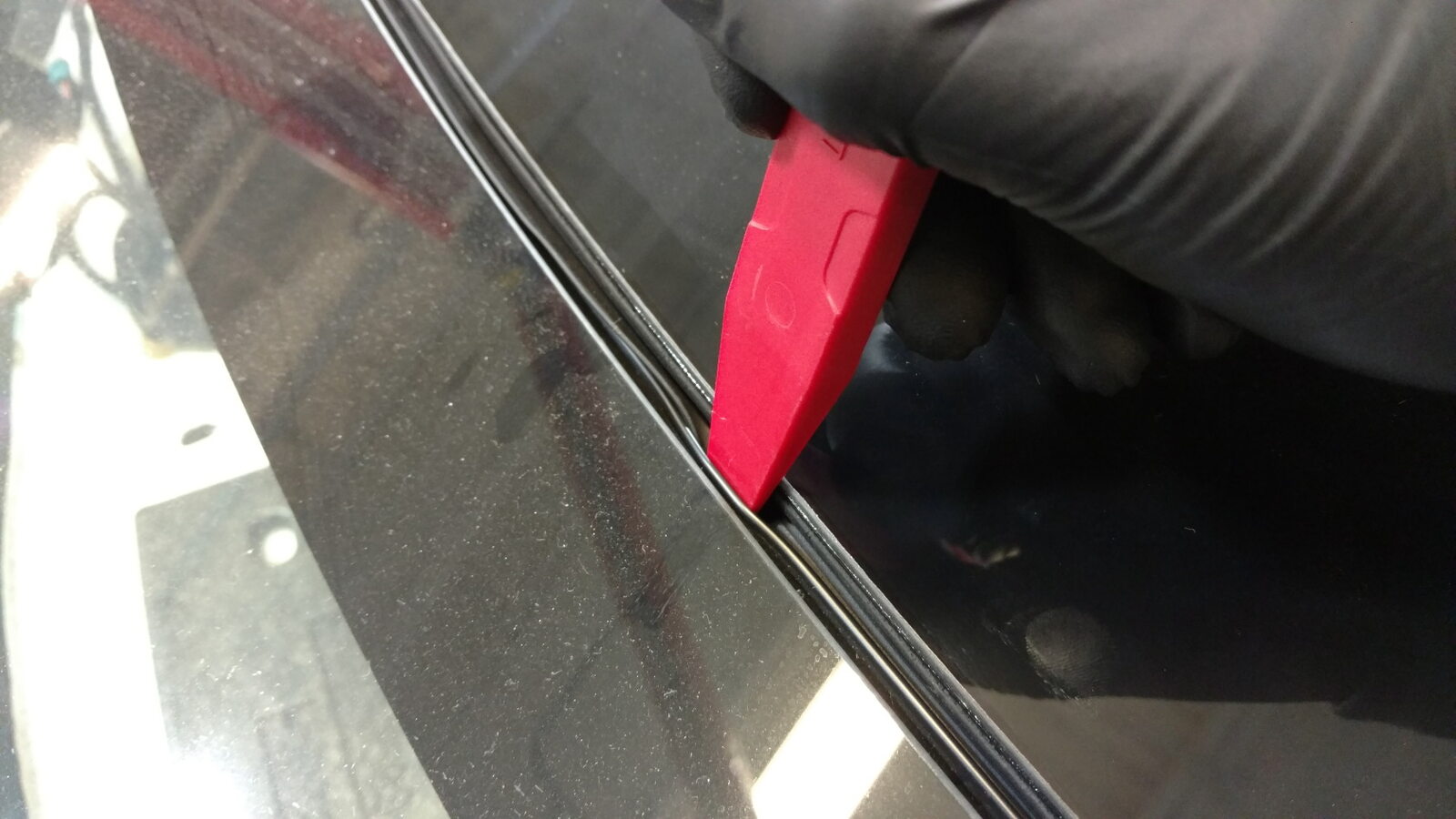

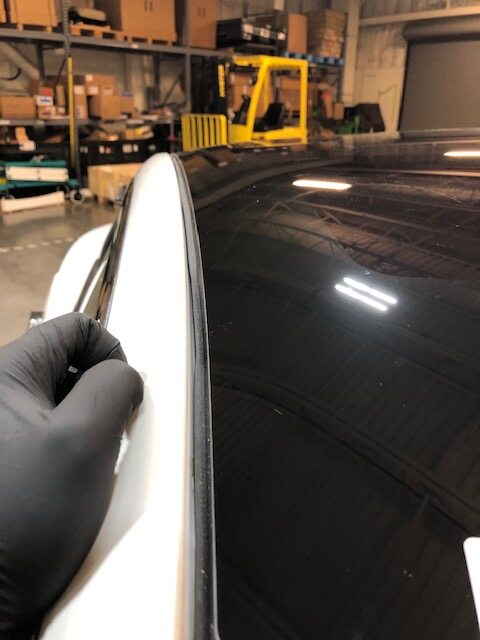

注可使用饰板工具将车顶玻璃密封条准确固定到挡风玻璃密封条下。
-

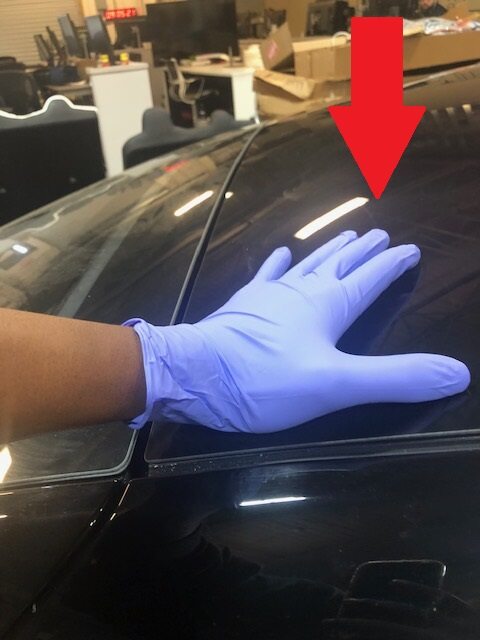

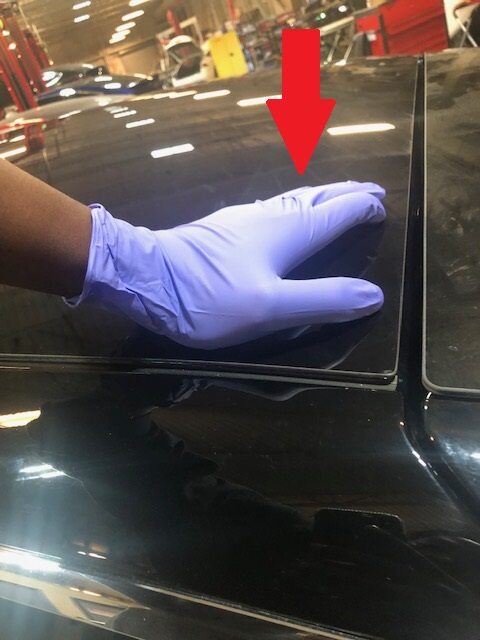

就位后,将玻璃按压到车身上。

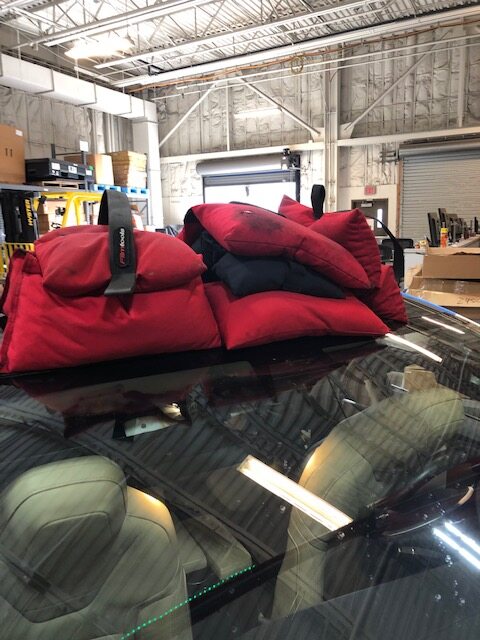

注如有需要,可在前部使用沙袋。
-

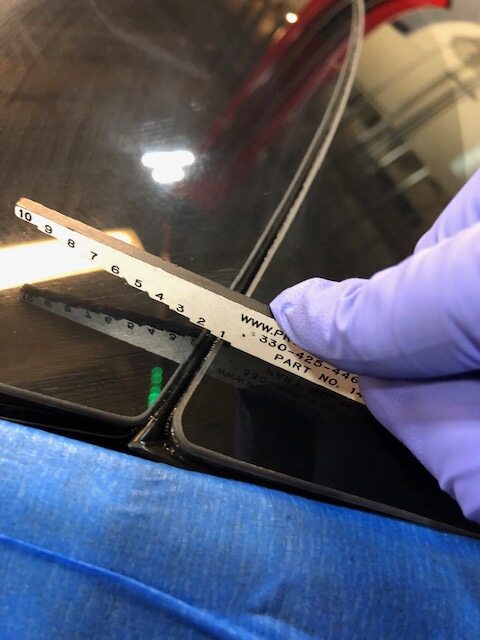

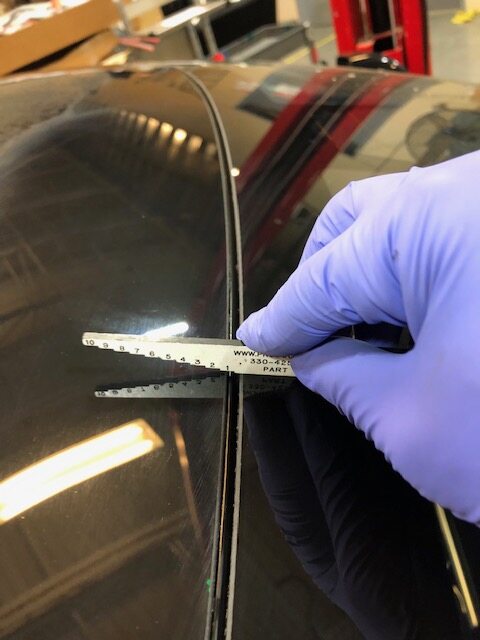

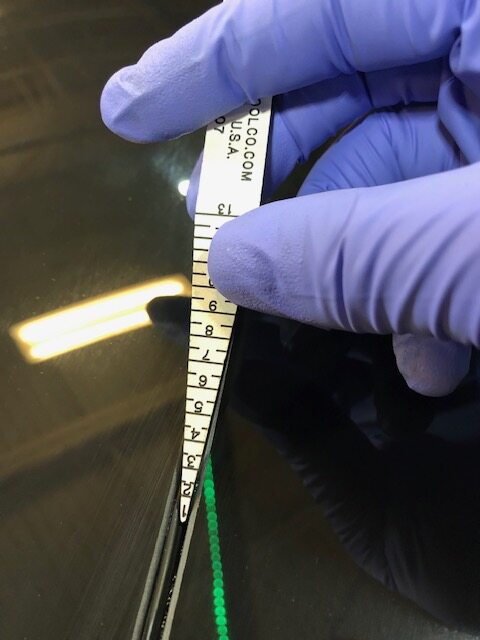

确认与掀背尾门玻璃、挡风玻璃和车身侧的间隙在规格范围内。
注请参阅 面板定位规格
-
将吸盘从车顶玻璃上拆下。
-

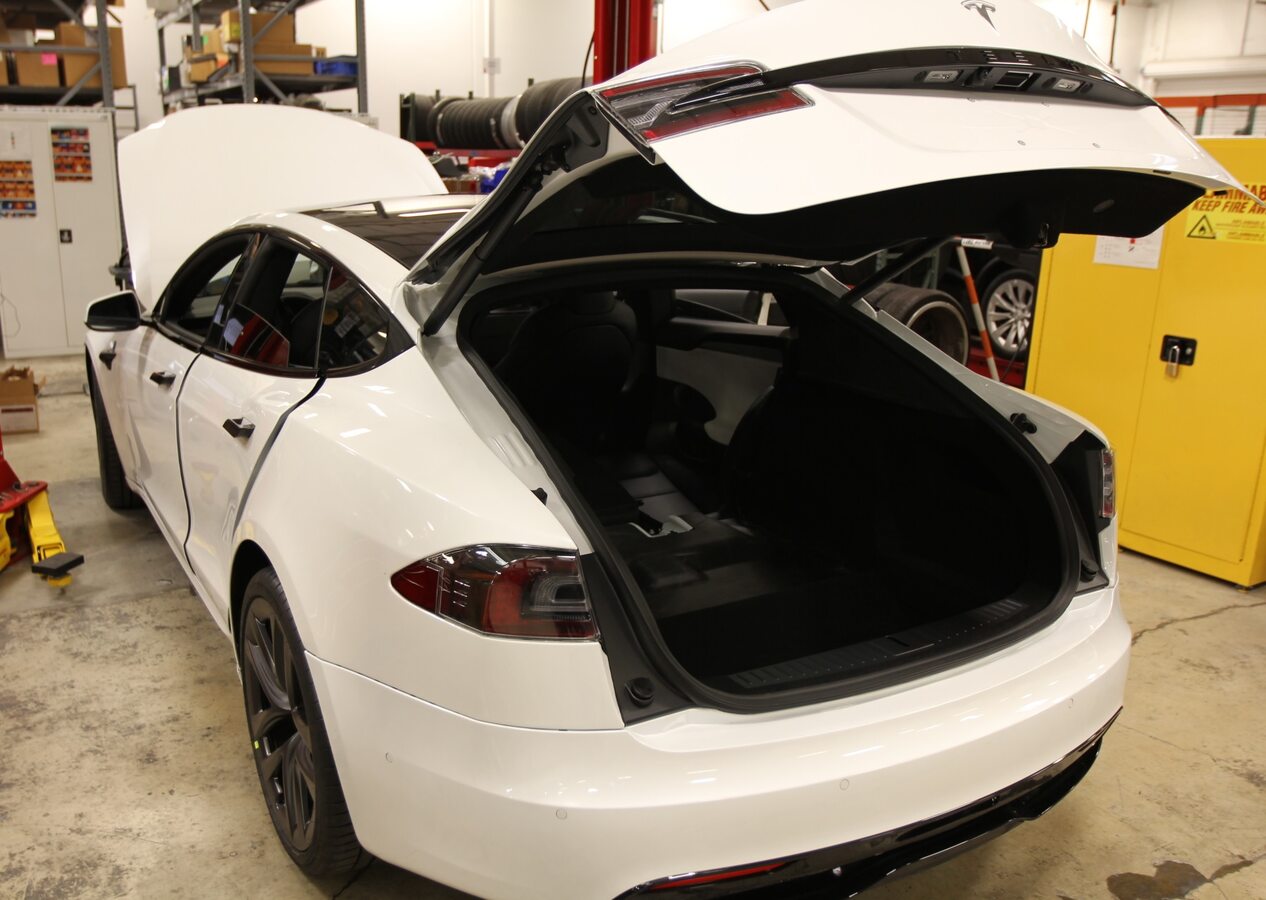

关上掀背尾门。
- 升起所有四个车窗,关闭所有四个车门。
