大灯 - 左侧（全球）（拆卸和更换）

校正代码 17400302 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。
注
本程序适用于此零件的全球更新版本。此零件的原始版本对应的程序如下： 大灯 - 左侧（拆卸和更换）.

拆卸

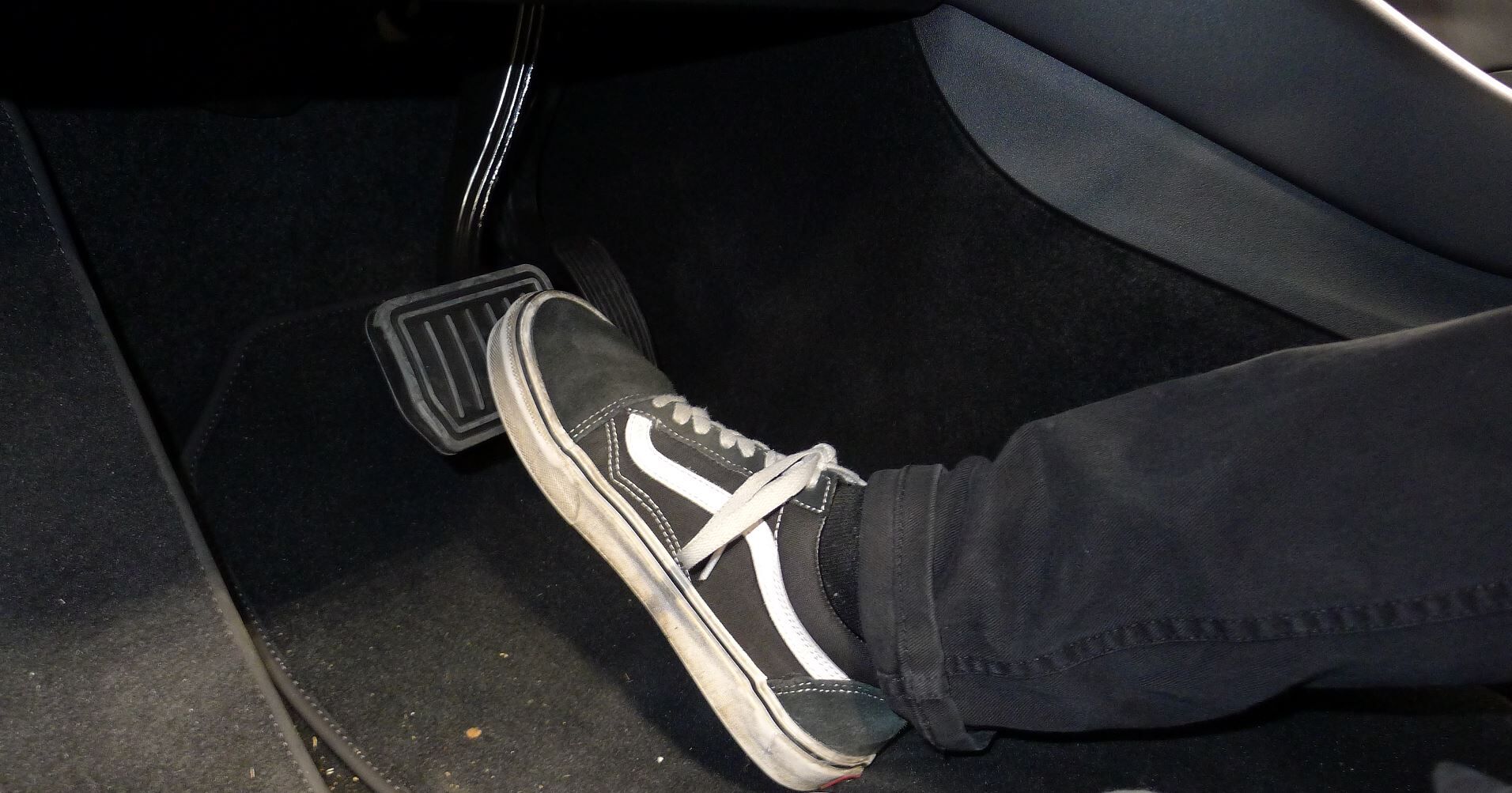

  1. 踩下制动踏板以打开驱动导轨。
  2. 将空气悬挂车身高度设置为“非常高”。
    注

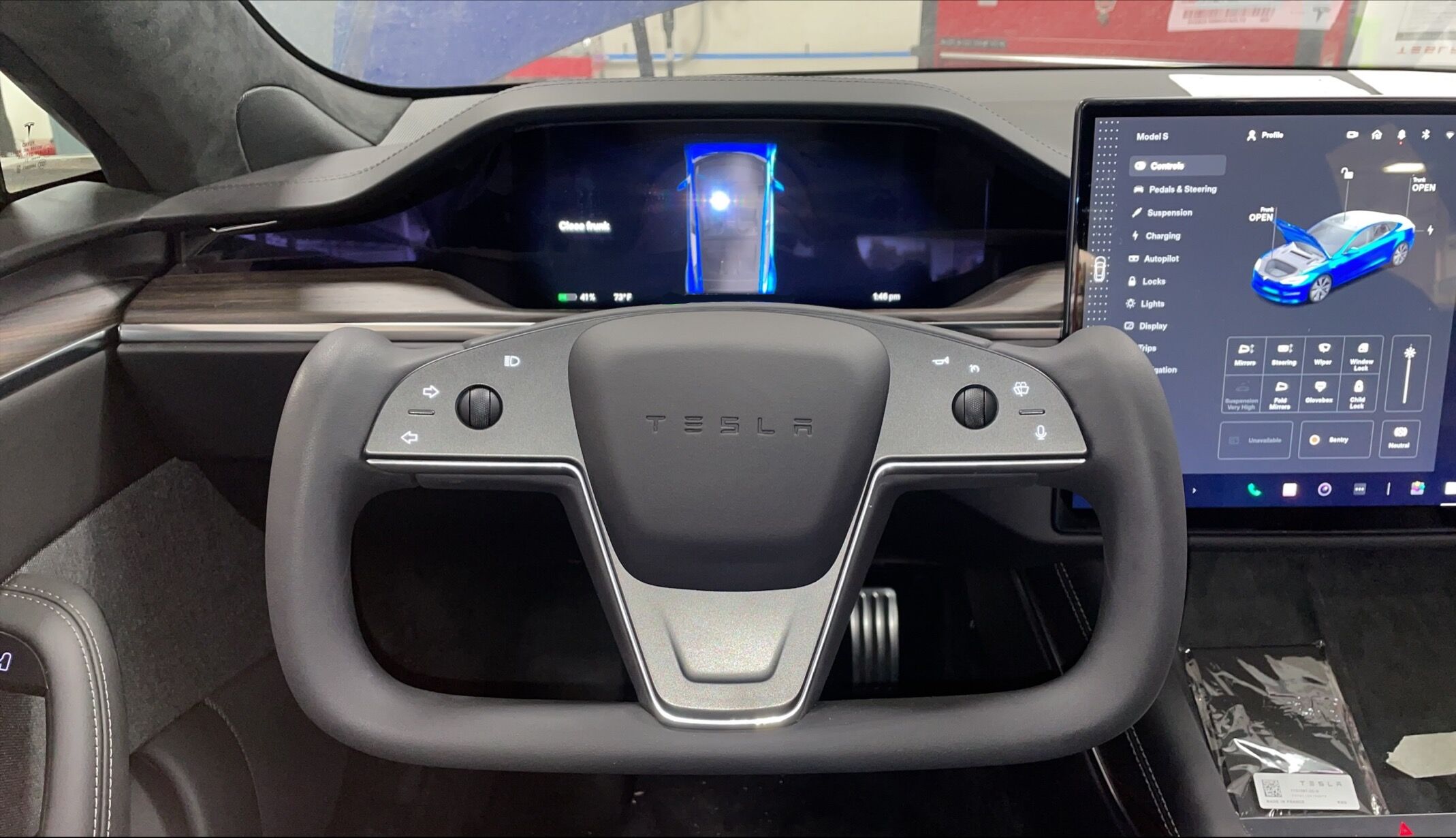

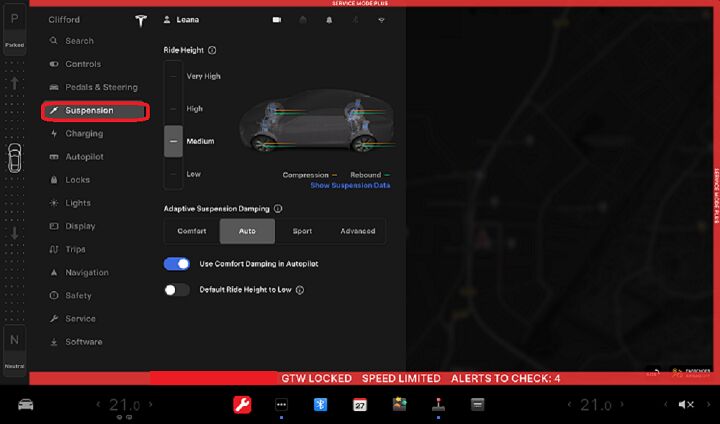

    在中央显示器上，点击 Controls > Suspension > Very High。

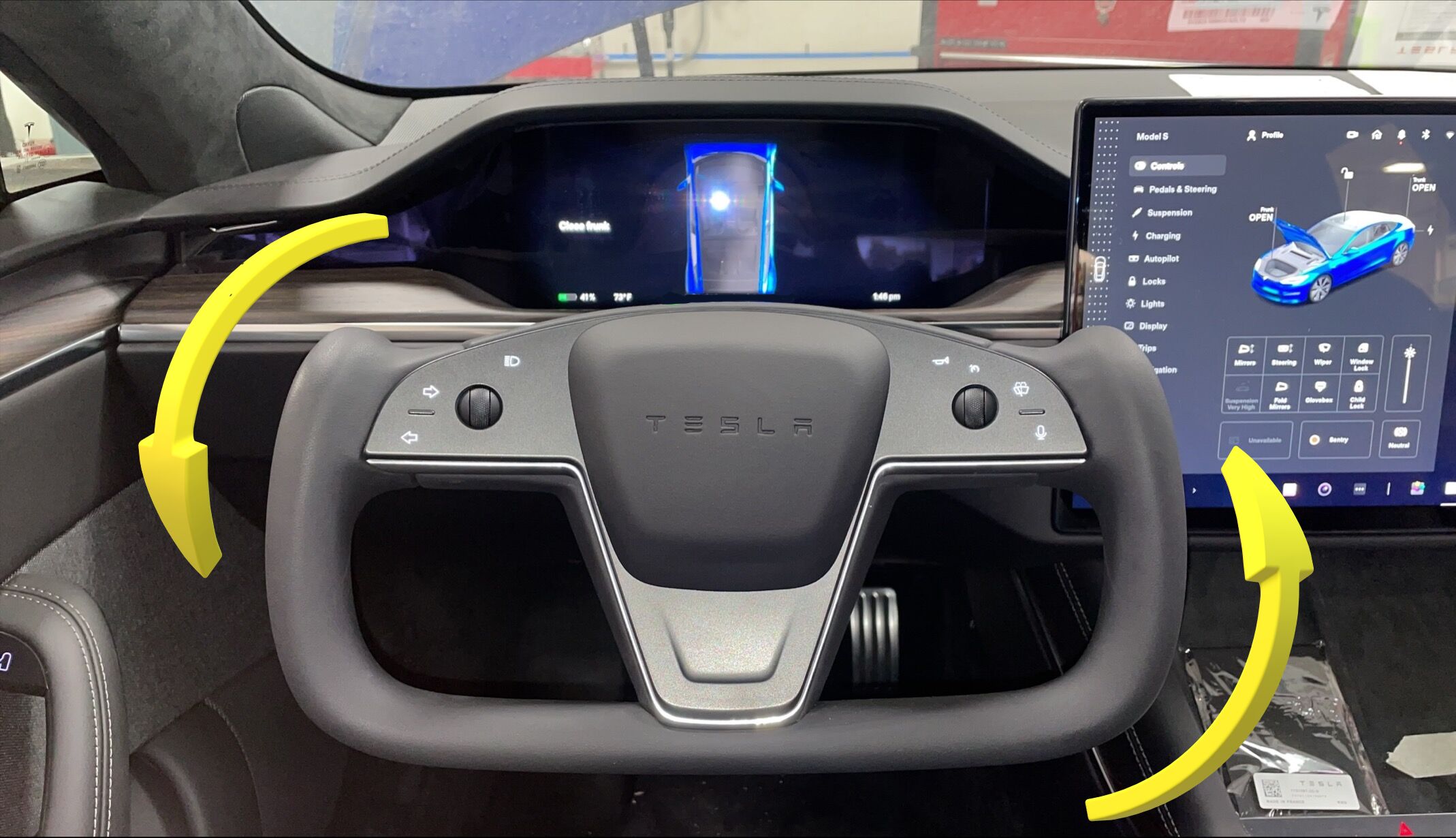

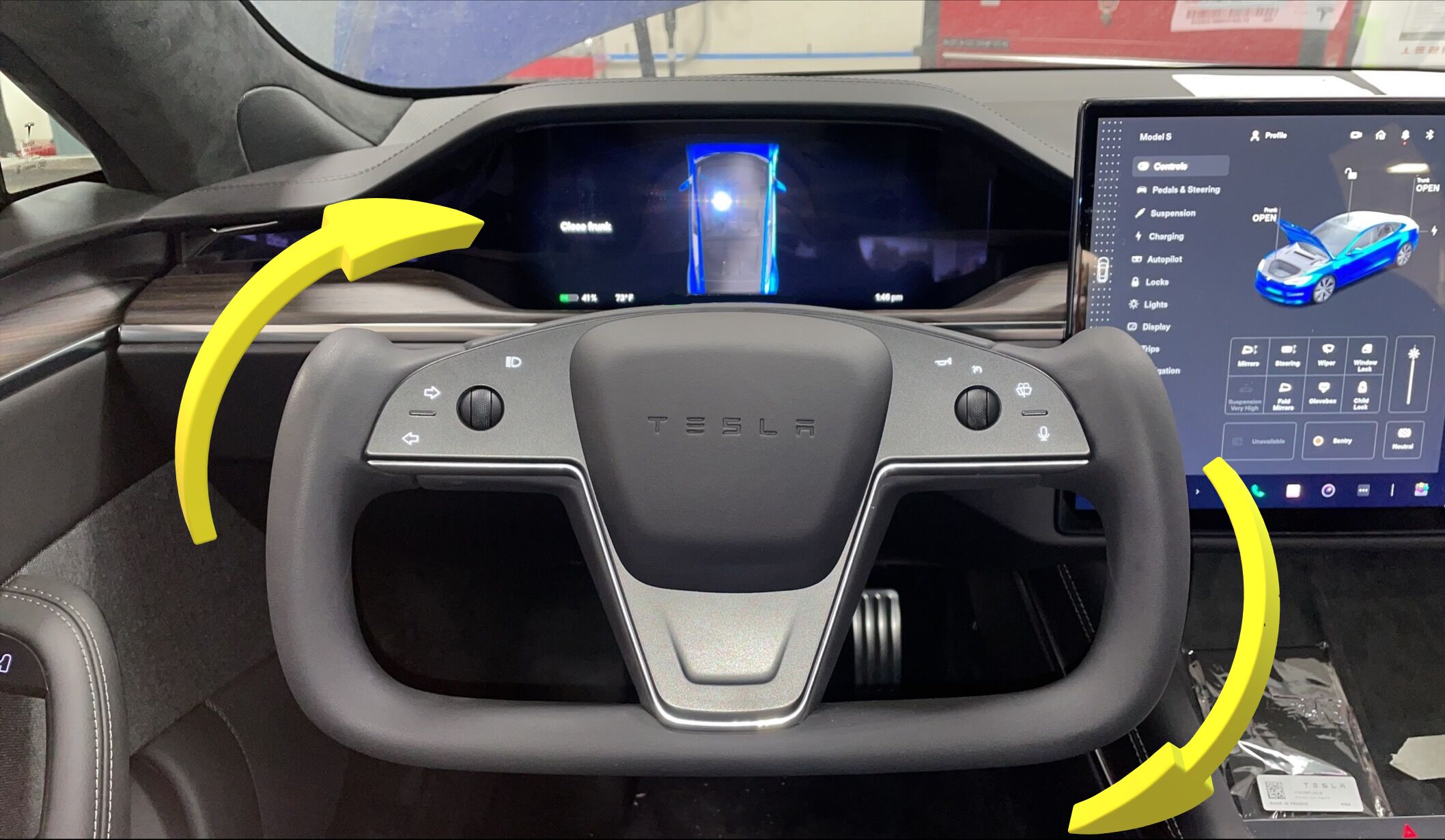

  3. 将方向盘转至最右侧。
  4. 打开前备箱盖
    注
    在中央显示器上，点击 Controls > Frunk Open。

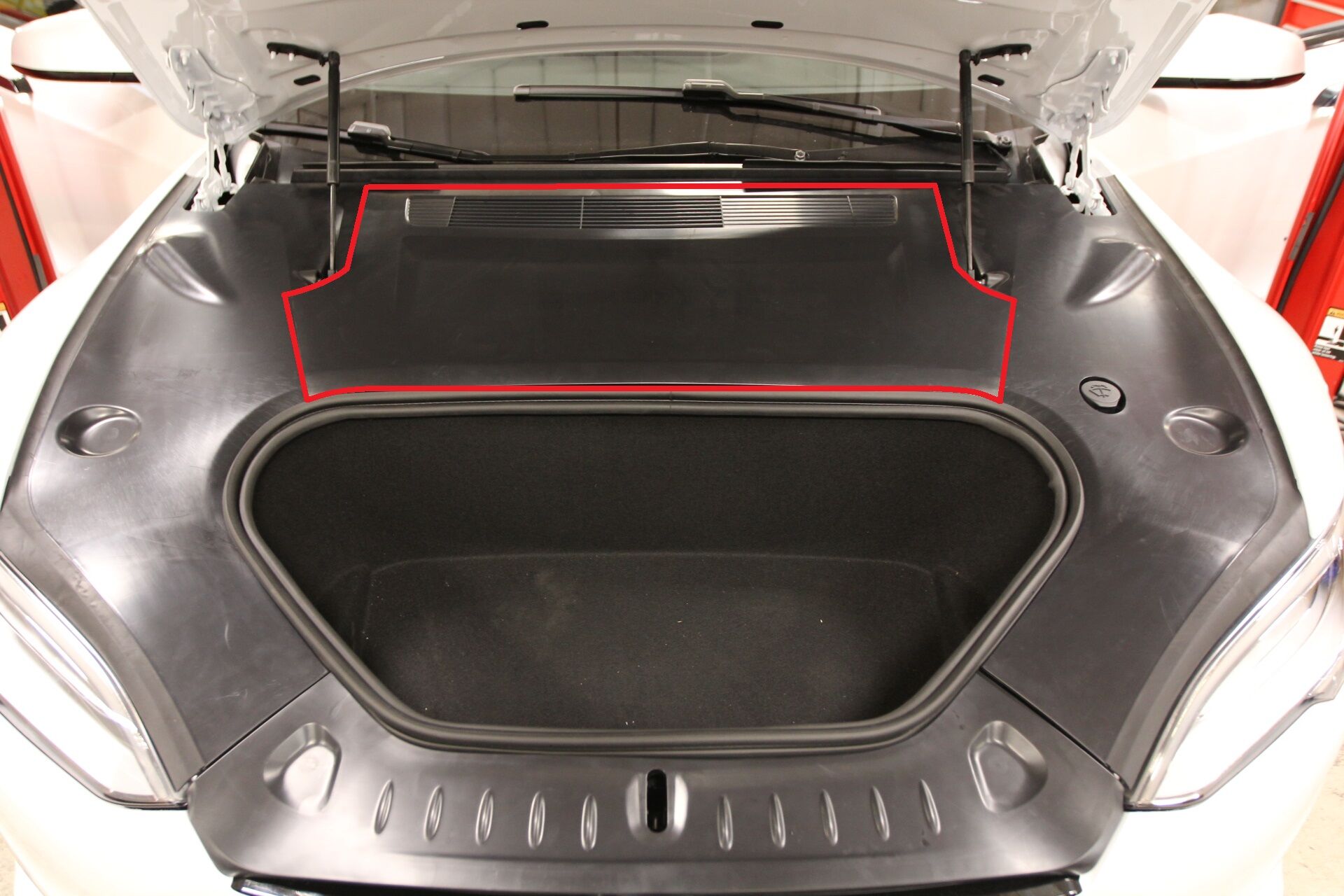

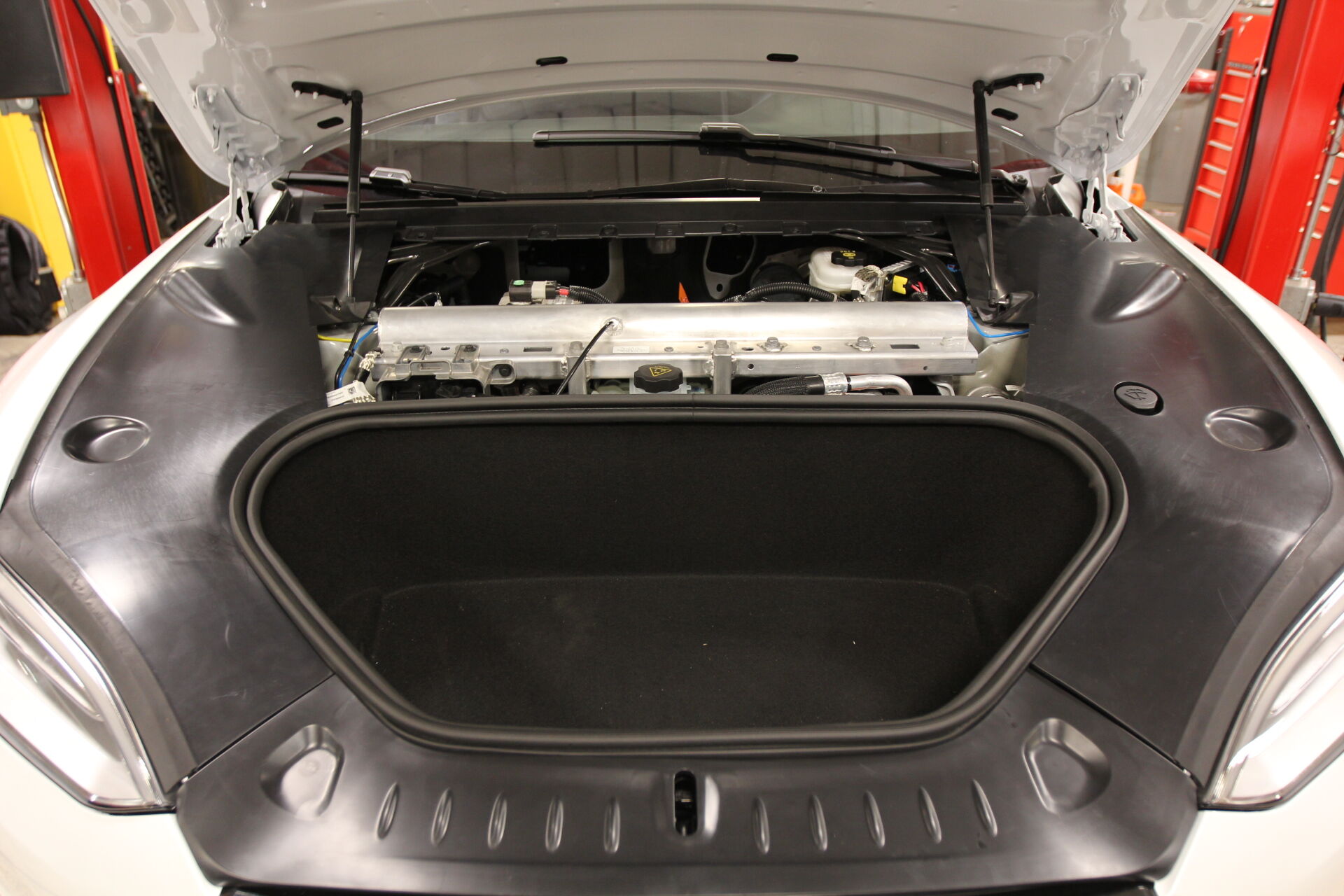

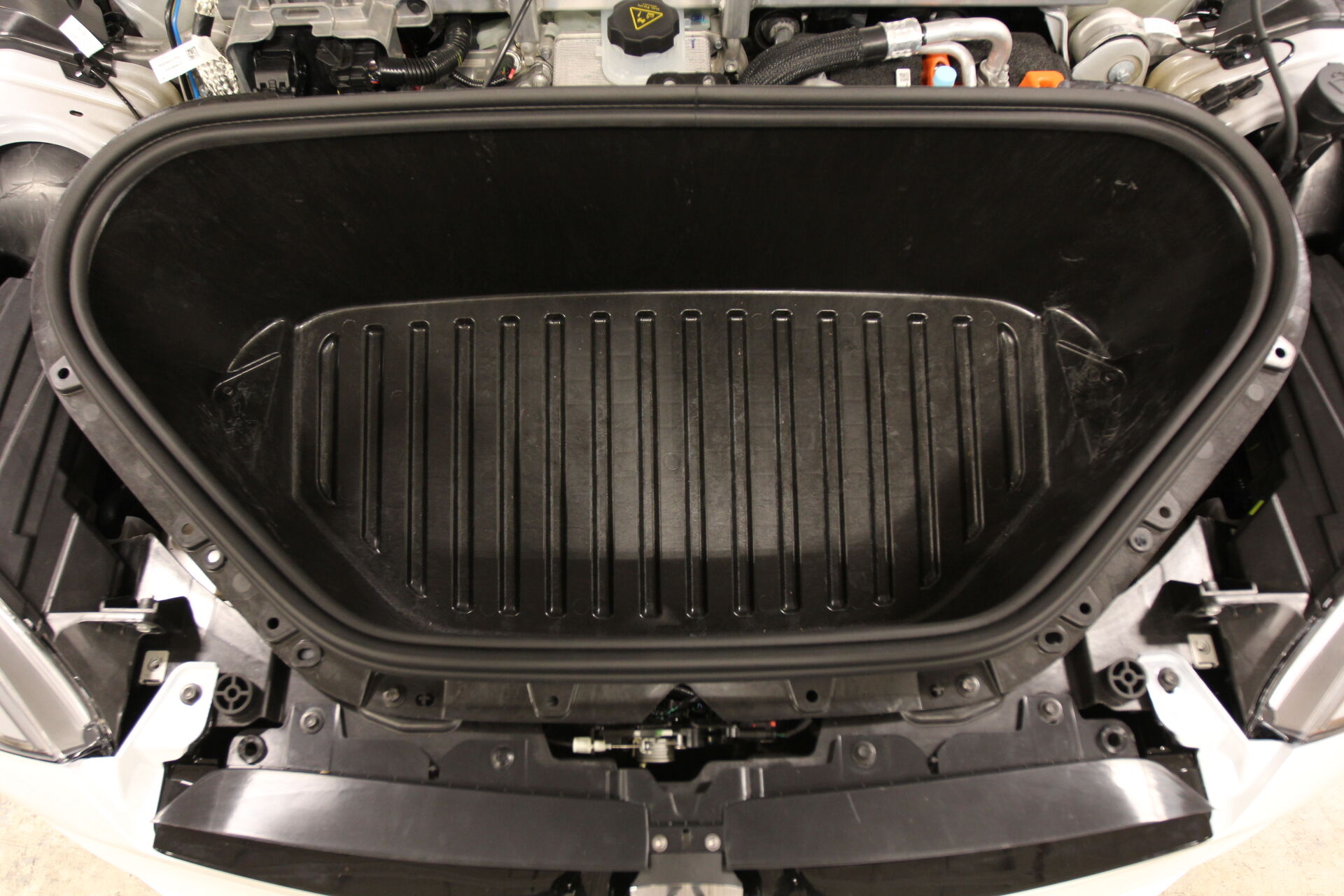

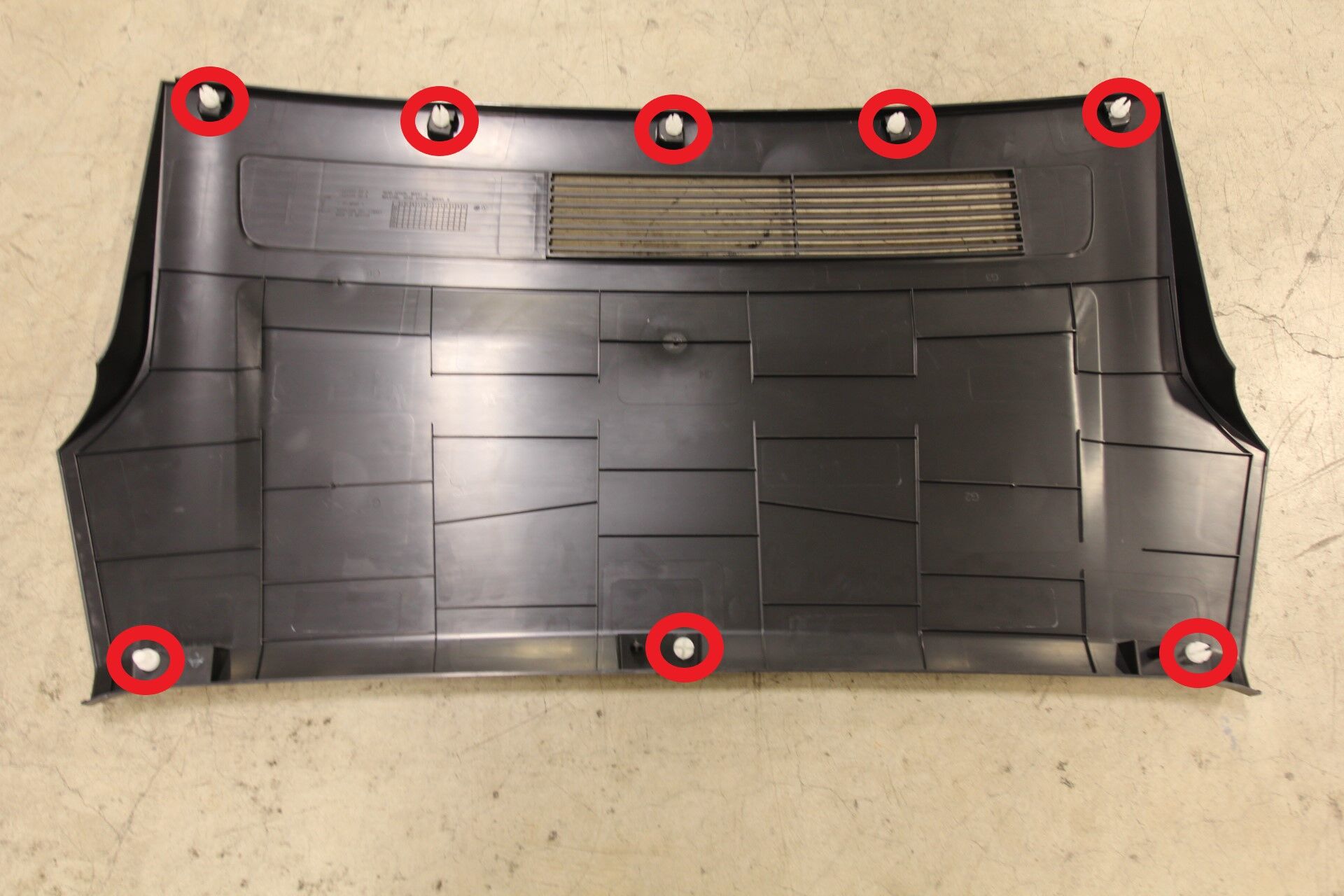

  5. 拆卸前备箱后部挡板。
    注
    8 个卡子。

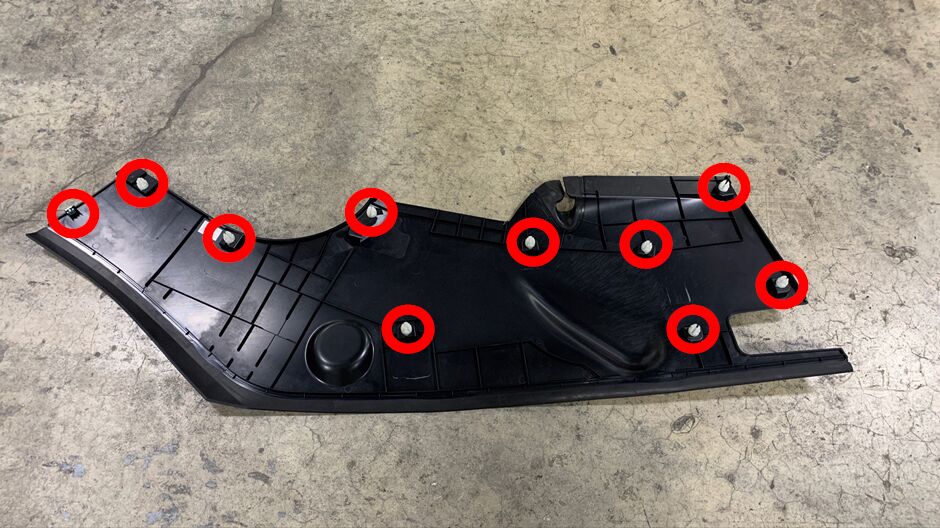

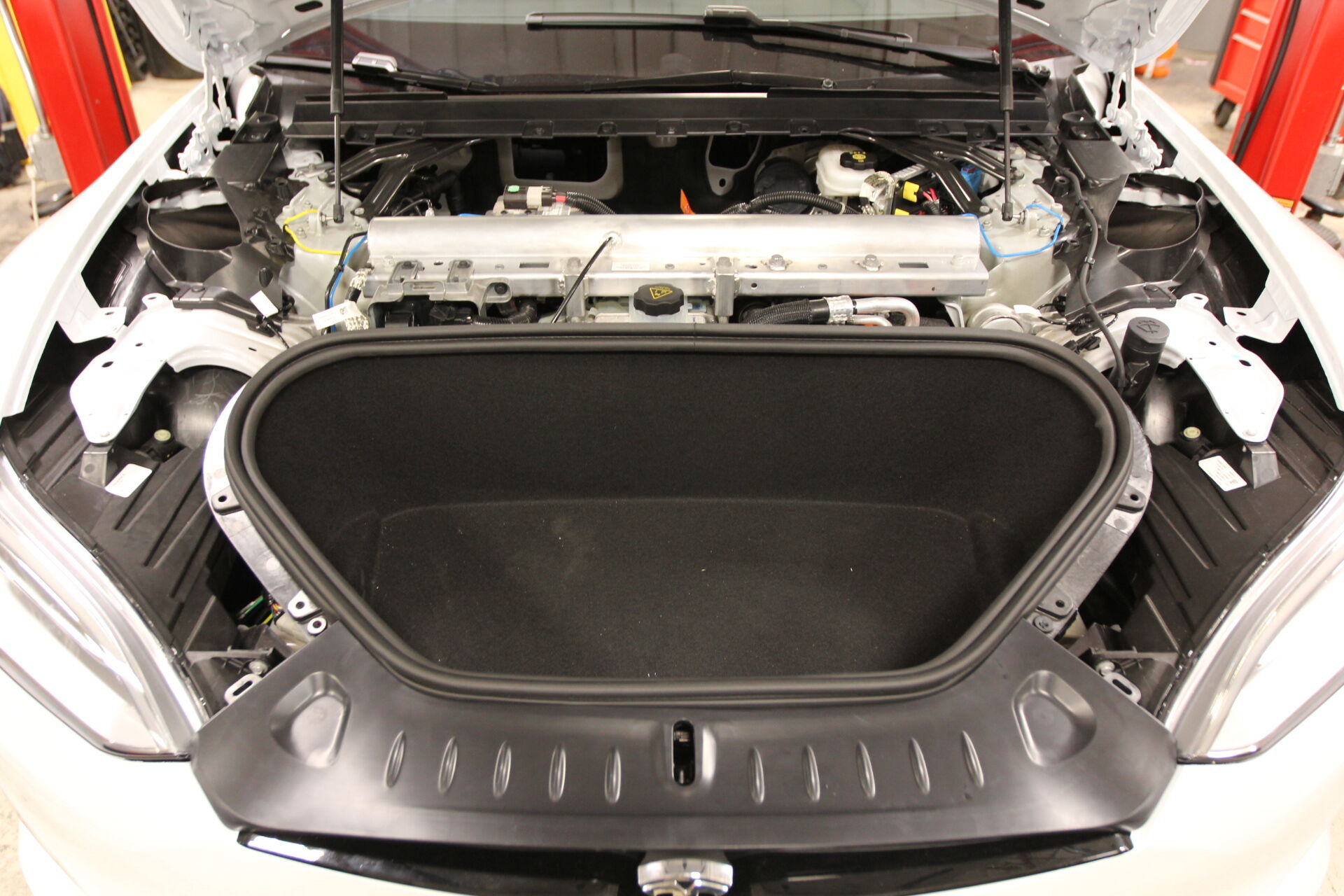

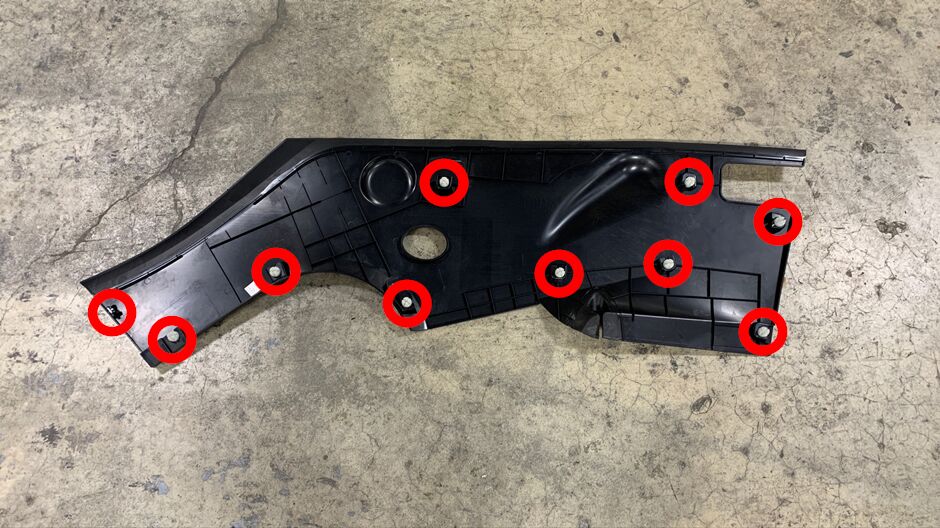

  6. 拆下前备箱左侧挡板。
    注
    10 个卡子。
  7. 拆下前备箱右侧挡板。
    注
    10 个卡子。

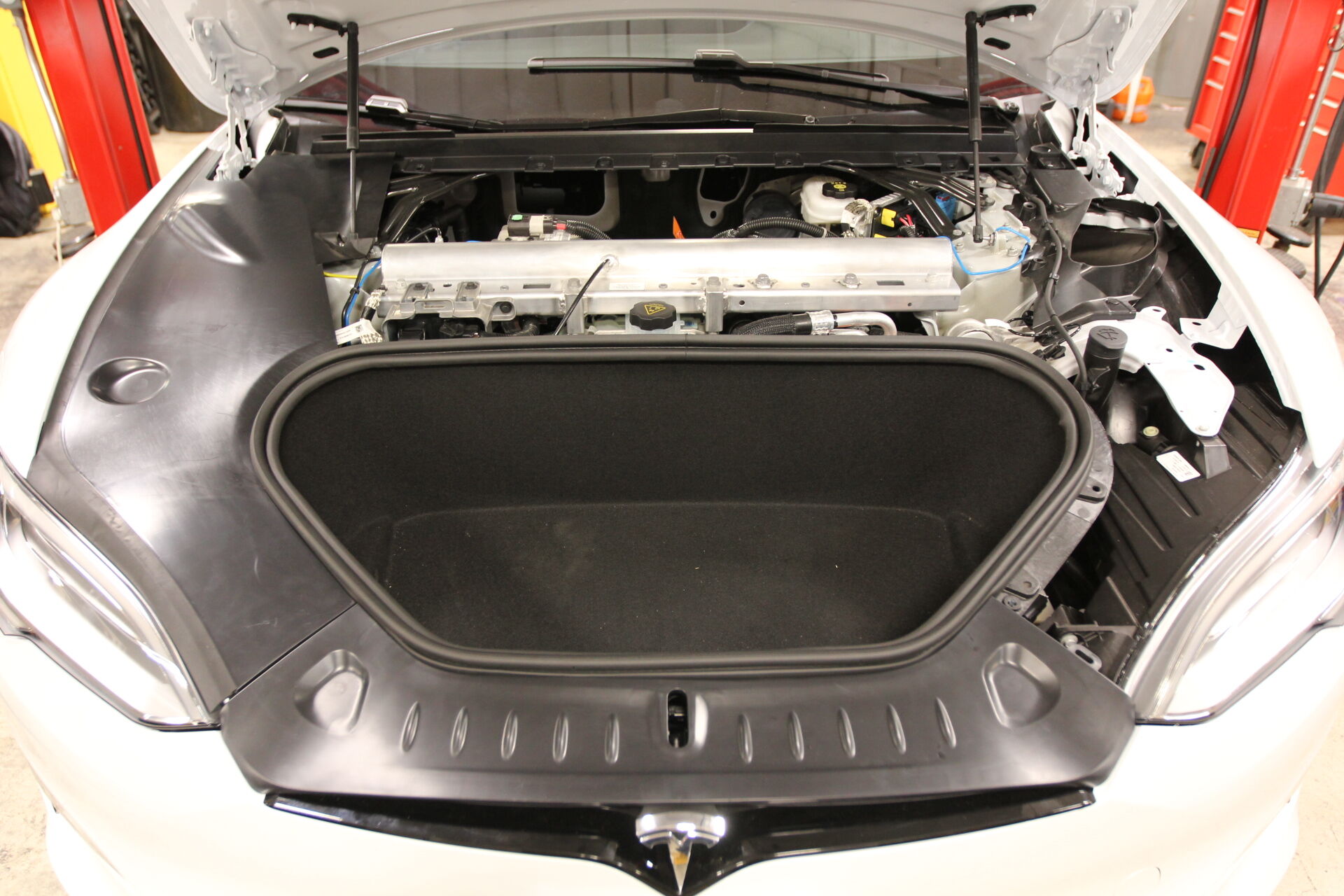

  8. 拆下前备箱前部挡板。
    注
    7 个卡子

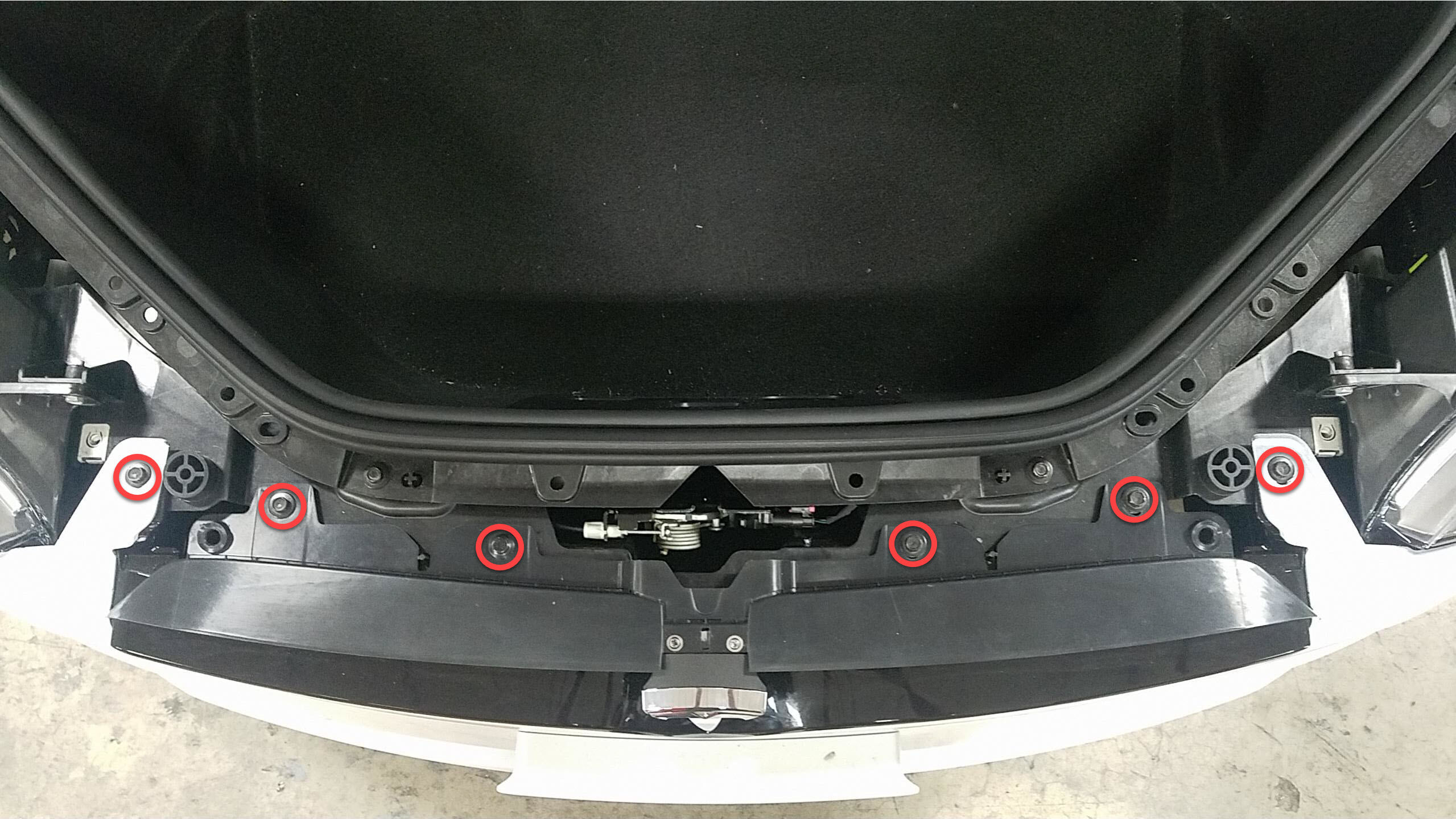

  9. 拆下将饰板支架固定到底座的螺栓。
    注

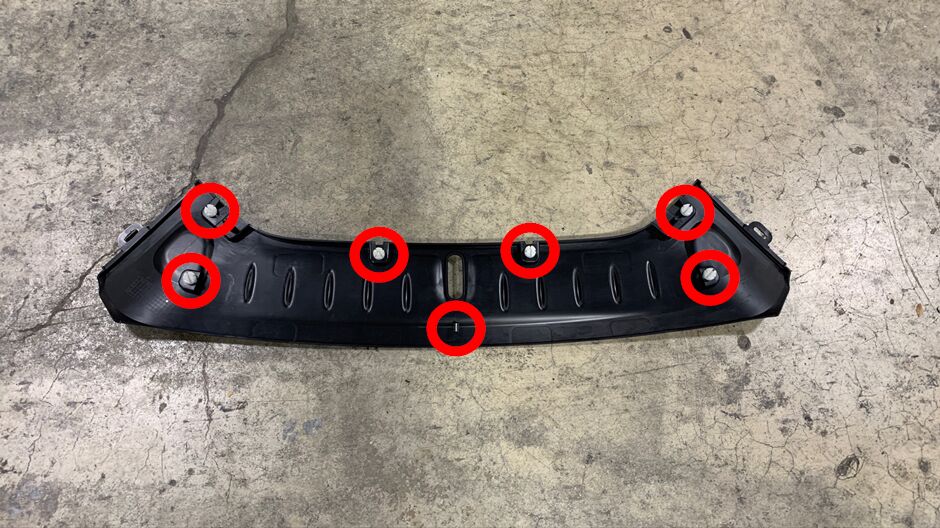

    6 个螺栓，10 毫米，4 Nm。

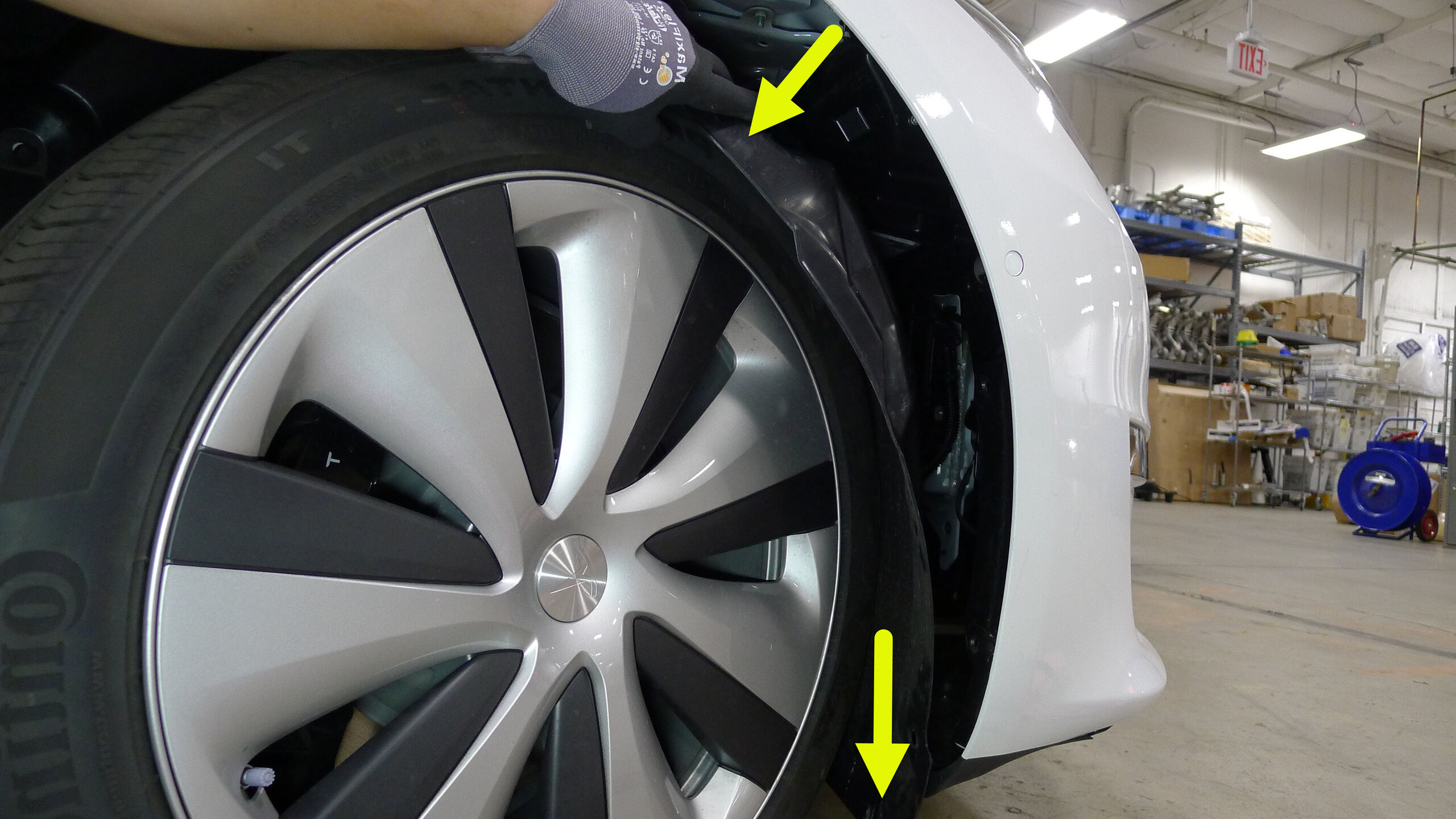

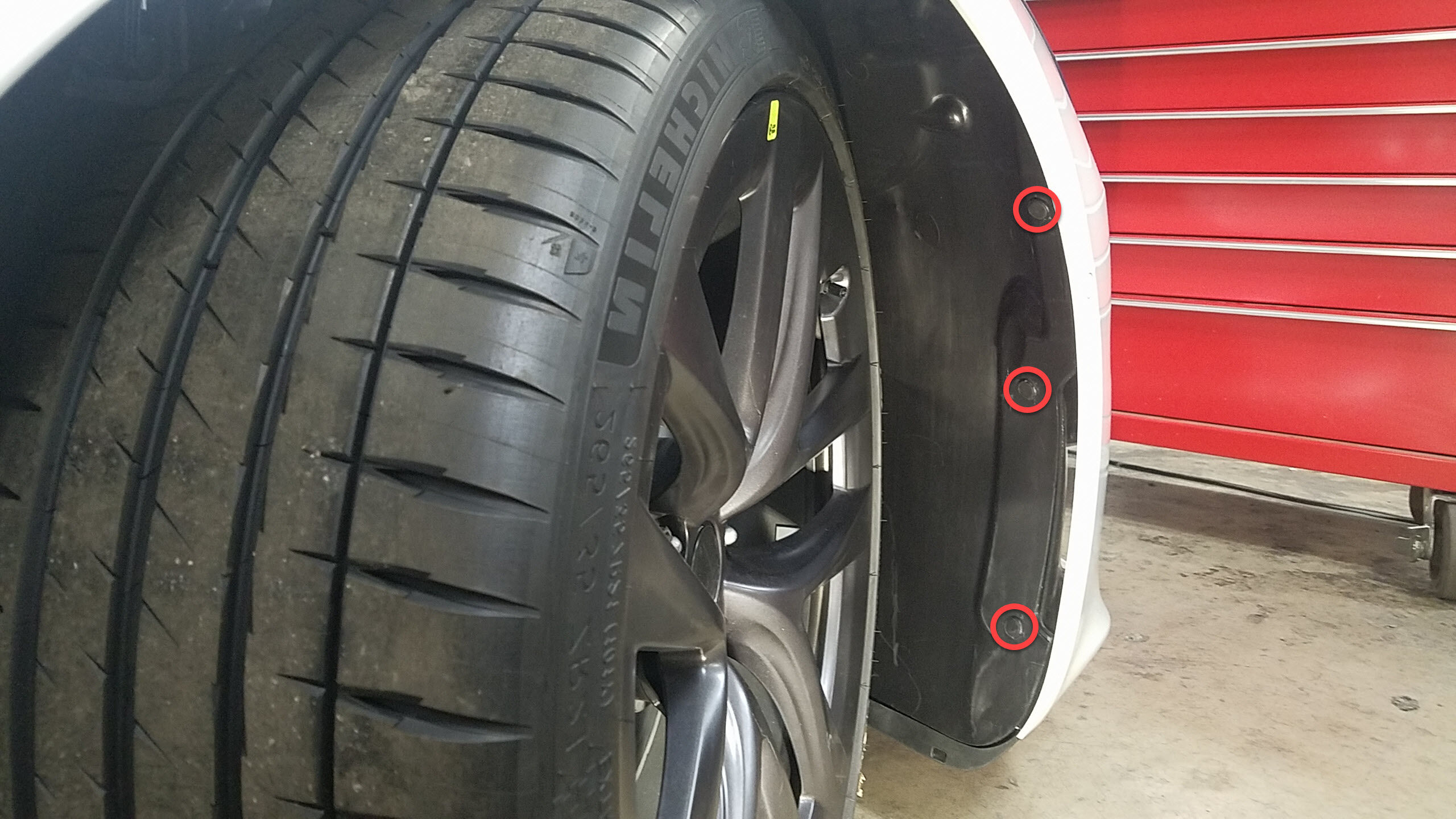

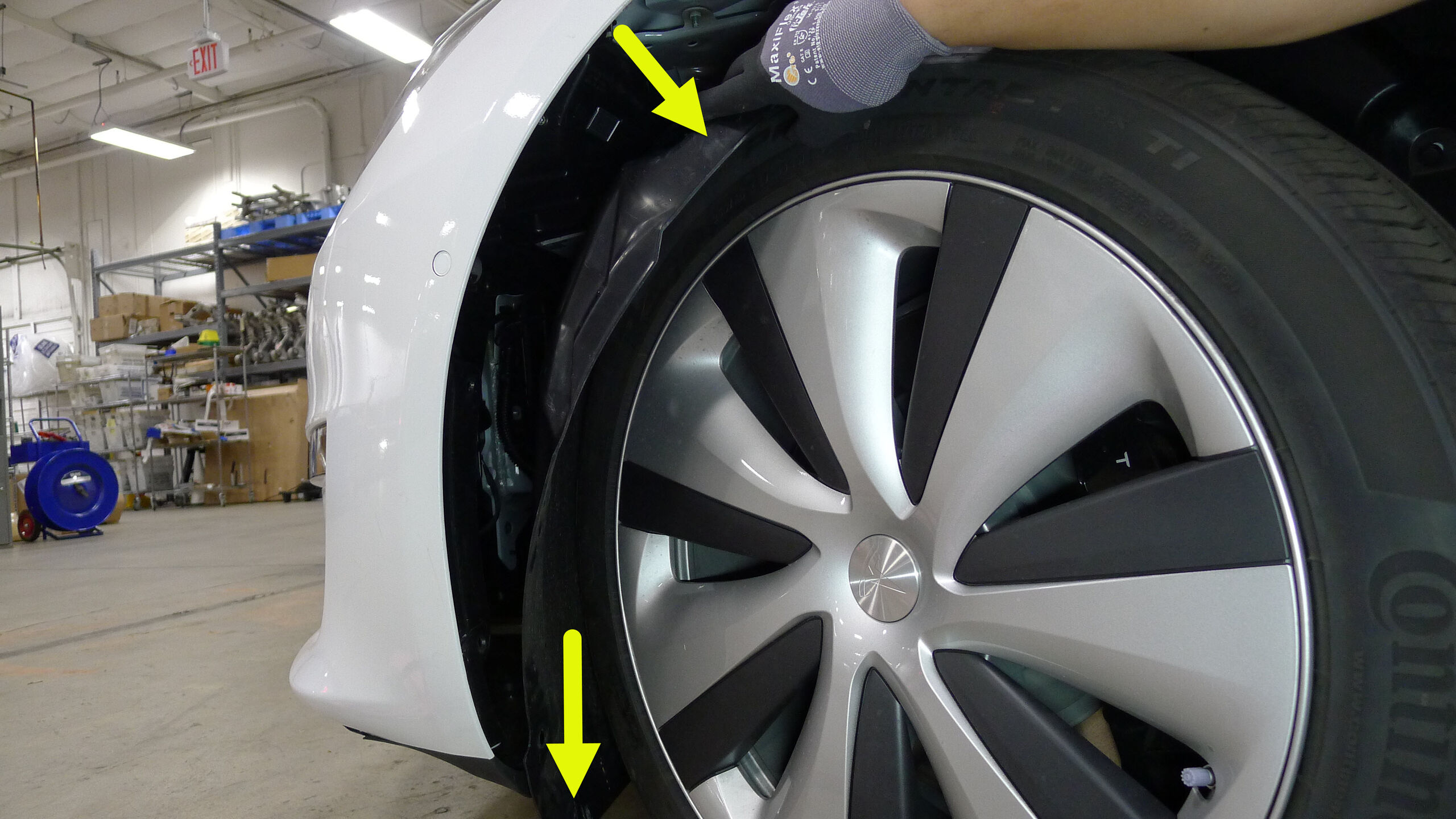

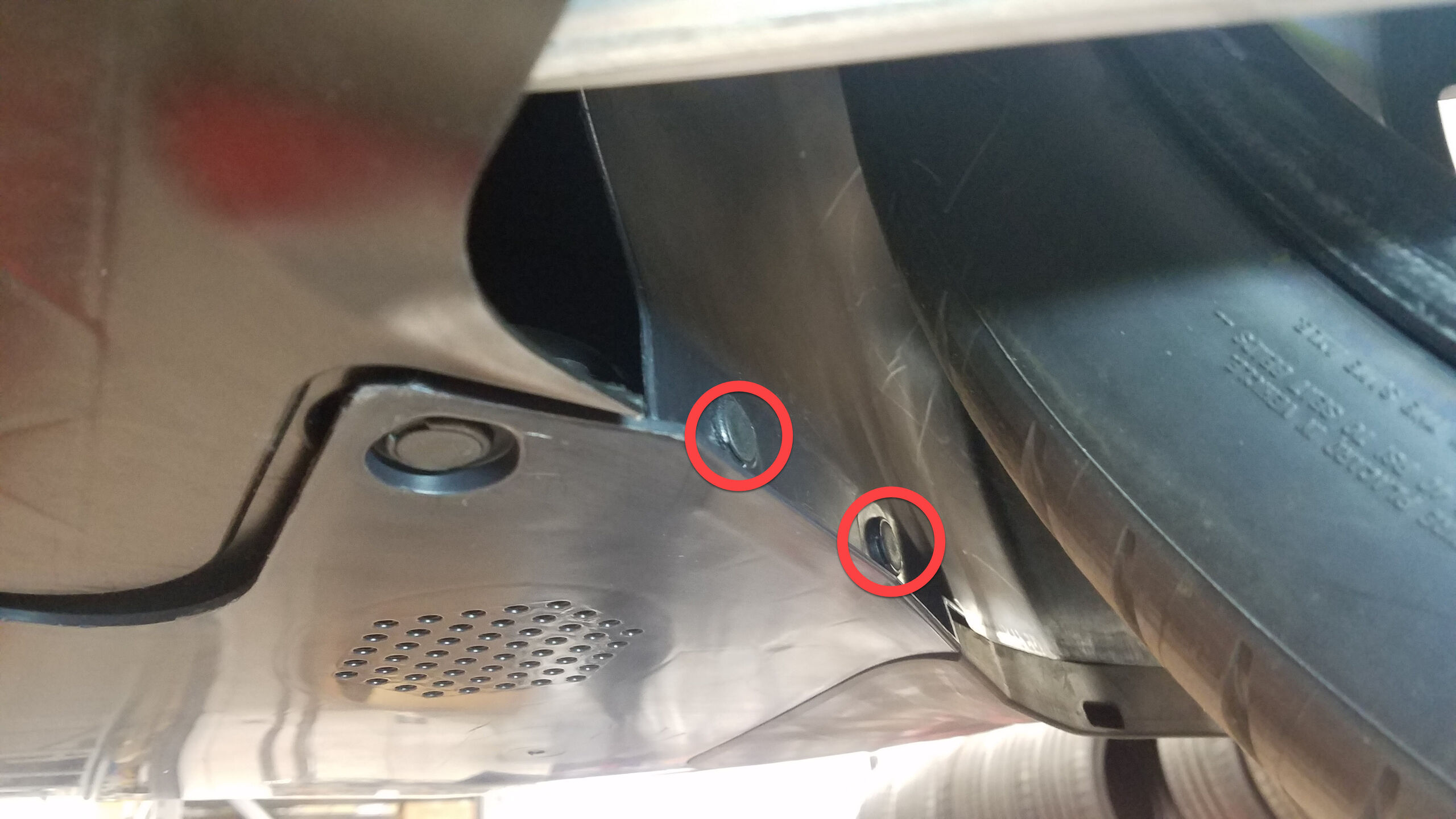

  10. 拆下将左侧前轮拱内衬固定到饰板的推拉式卡子，并将其移至一旁以便操作。
    注

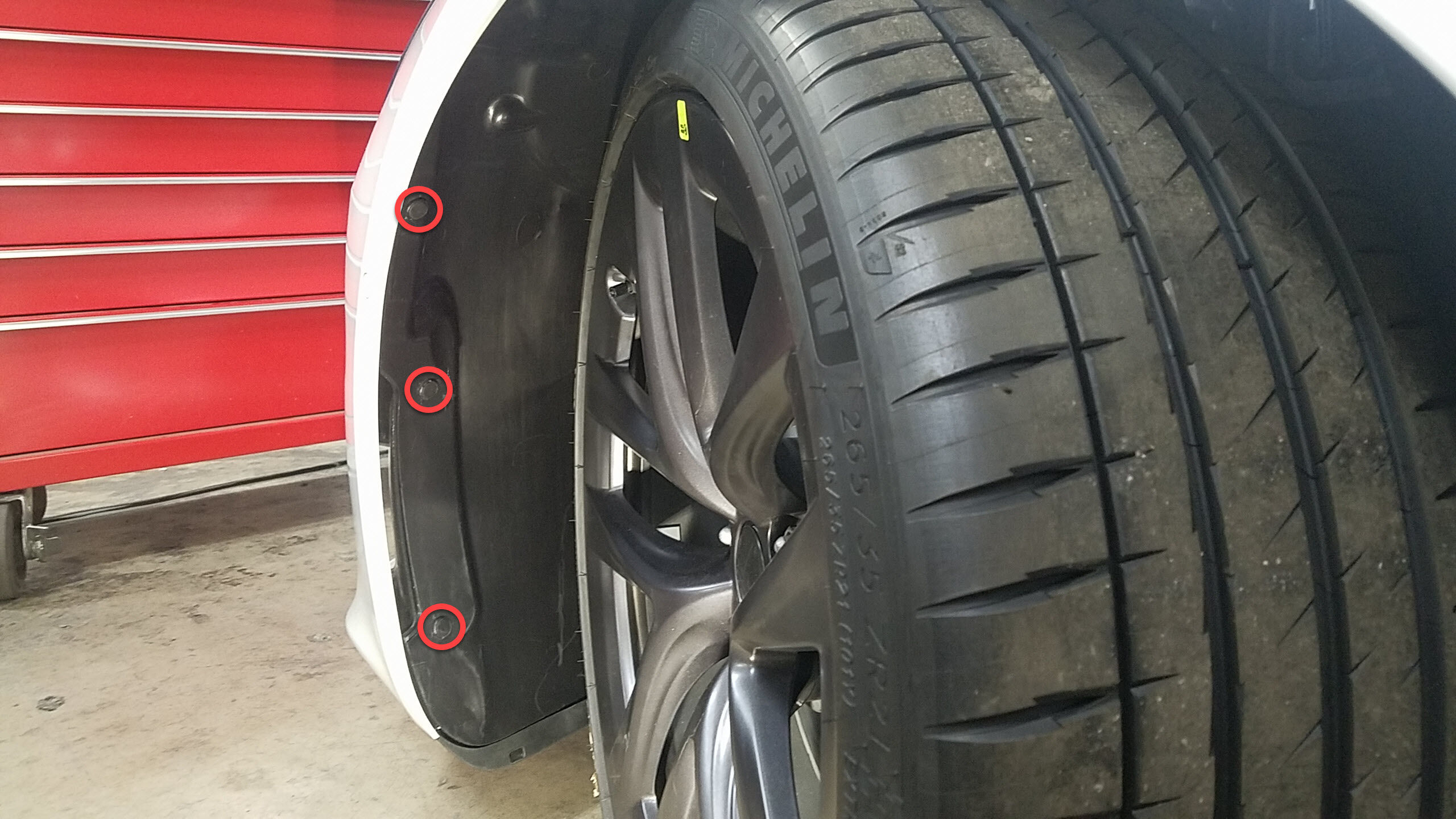

    5 个推拉式卡子；将内衬底部向下移动，然后将内衬顶部压在轮胎上。

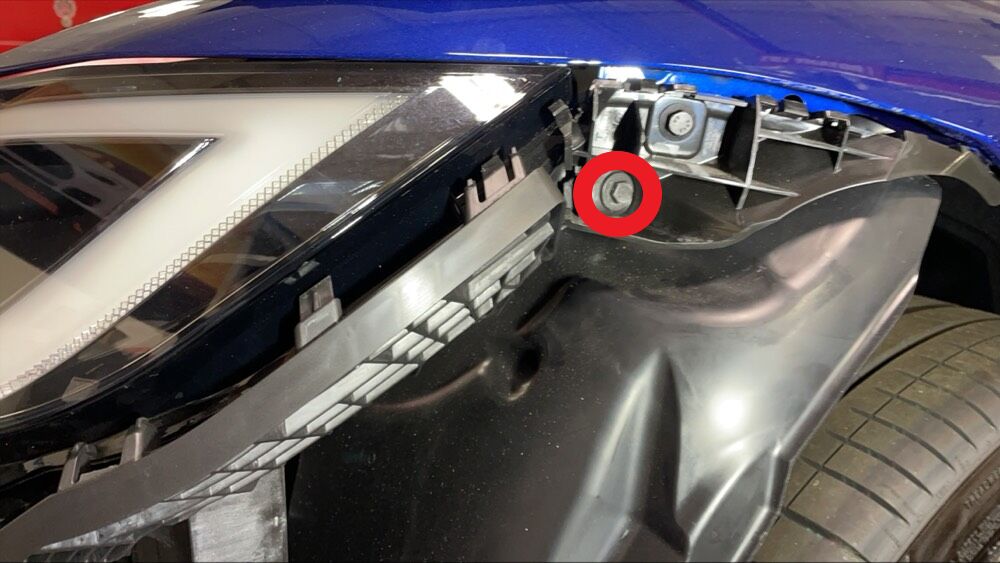

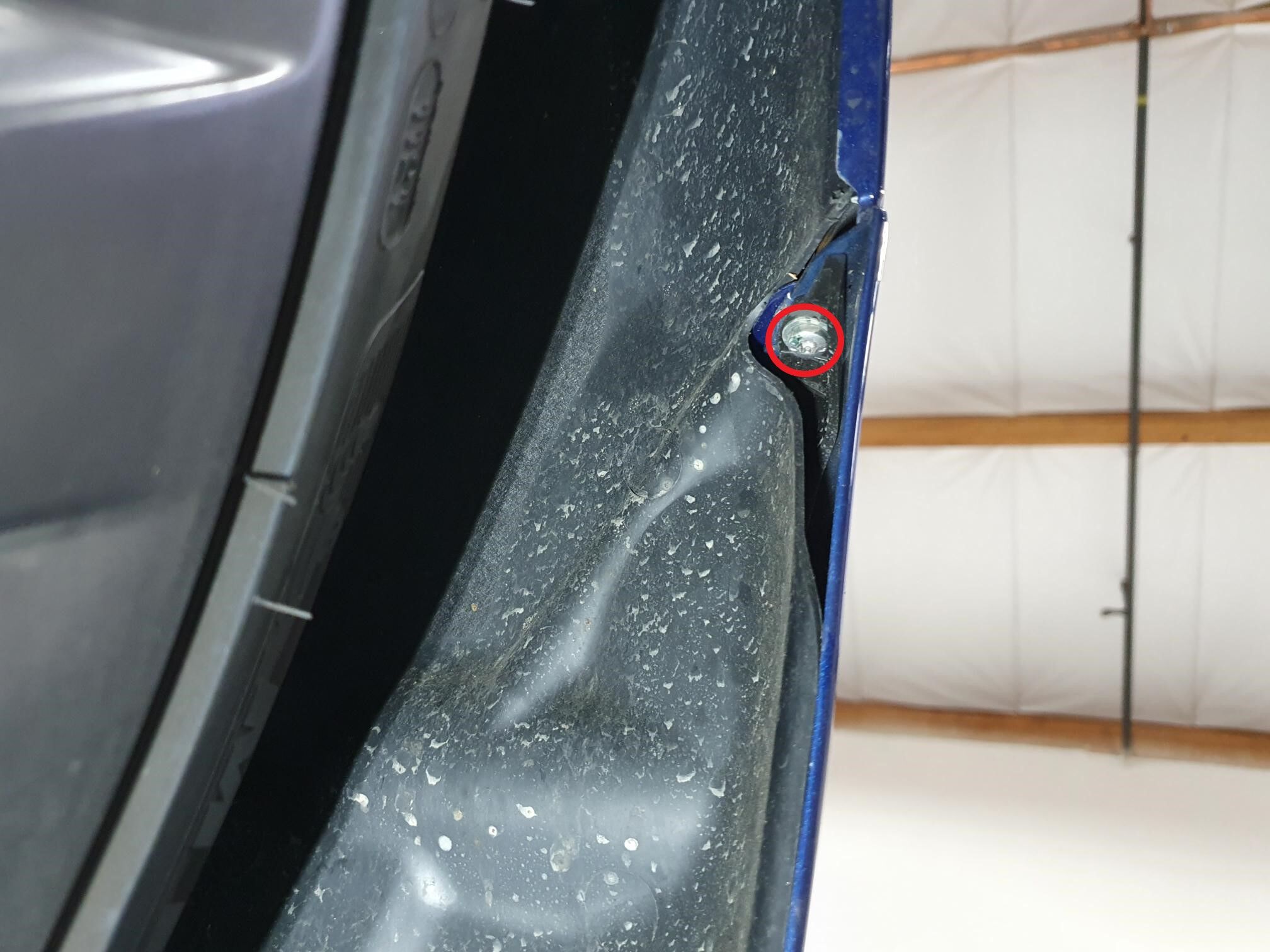

  11. 拆下将前保险杠饰板固定到左侧翼子板支架的螺栓。
    注

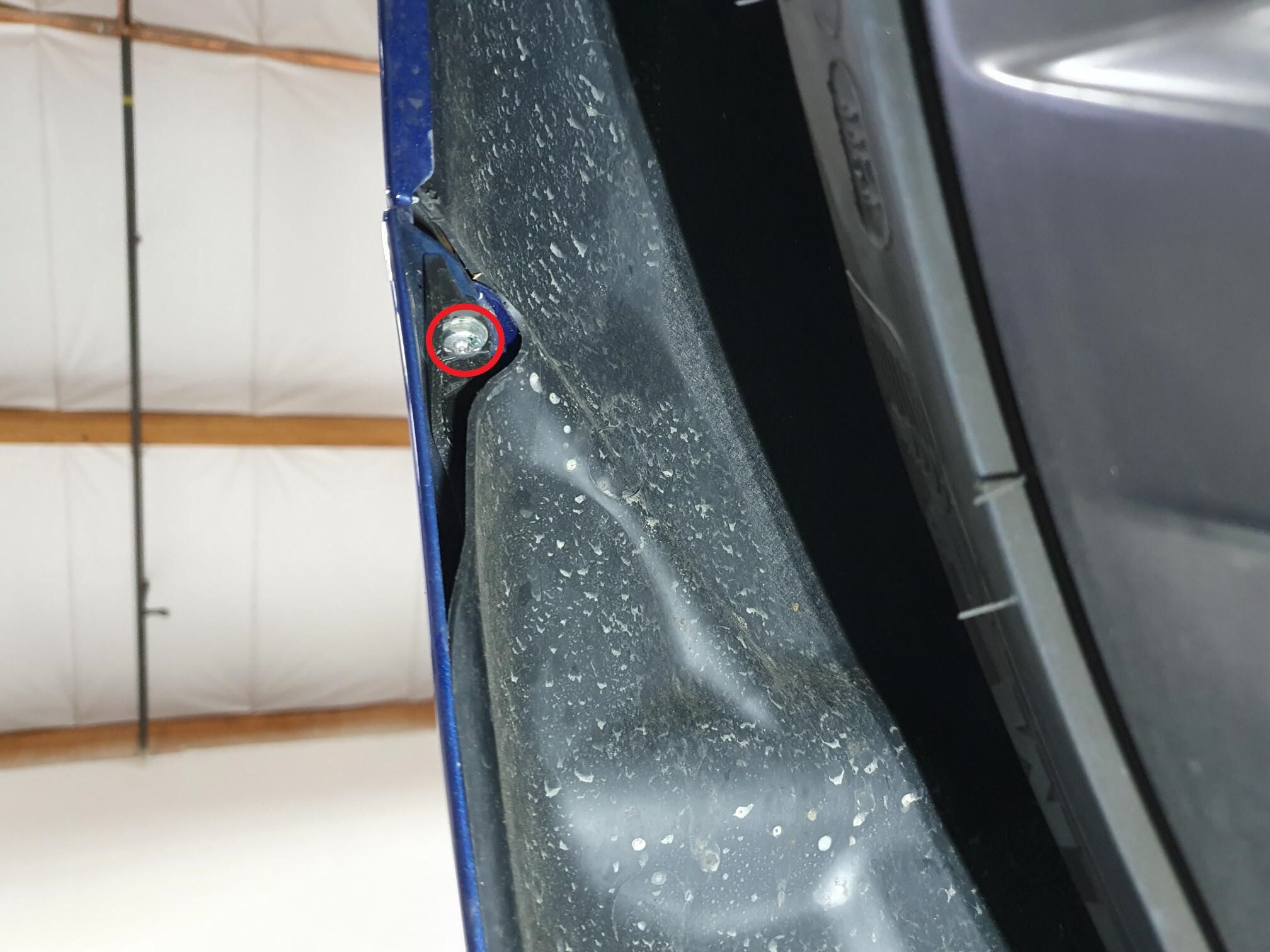

    1 个螺栓，T25，5 Nm。
  12. 踩下制动踏板以打开驱动导轨
  13. 将方向盘转至最左侧。
  14. 拆下将右侧前轮拱内衬固定到饰板的推拉式卡子，并将其移至一旁以便操作。
    注
    5 个推拉式卡子；将内衬底部向下移动，然后将内衬顶部压在轮胎上。
  15. 拆下将前保险杠饰板固定到右侧翼子板支架的螺栓。
    注
    1 个螺栓，T25，5 Nm。
  16. 通过中央显示器关闭车辆电源。
    注

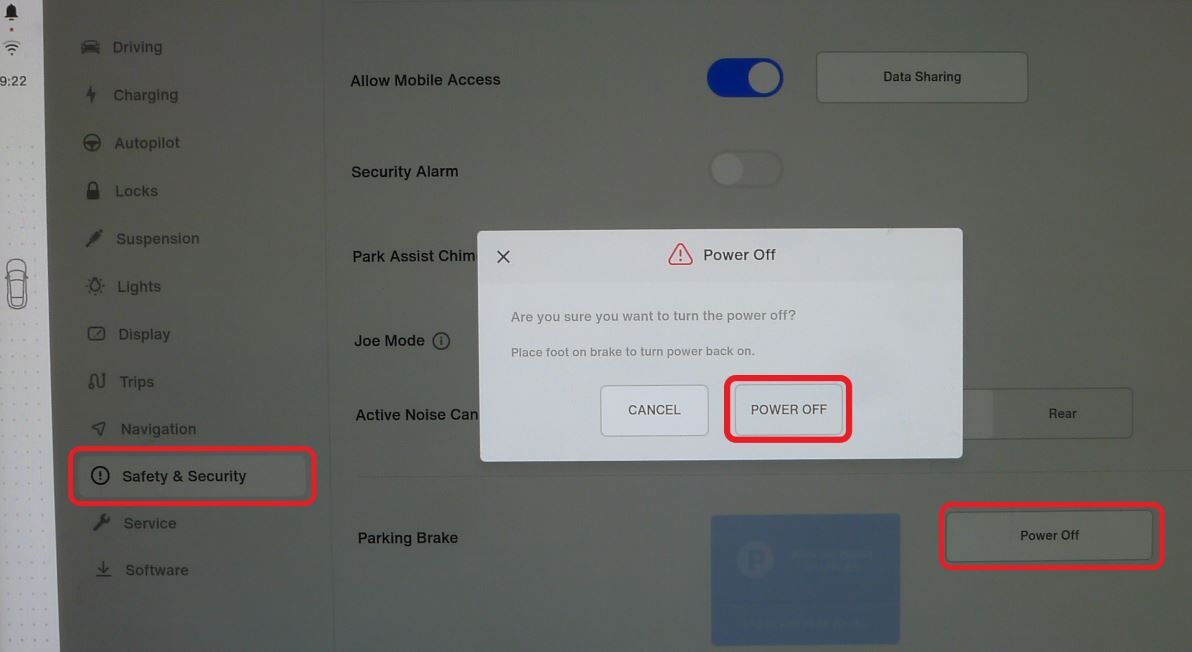

    操作如下：Controls > Safety & Security > Power Off。

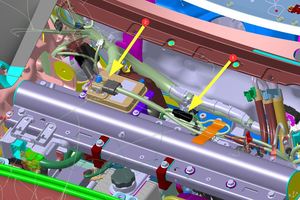

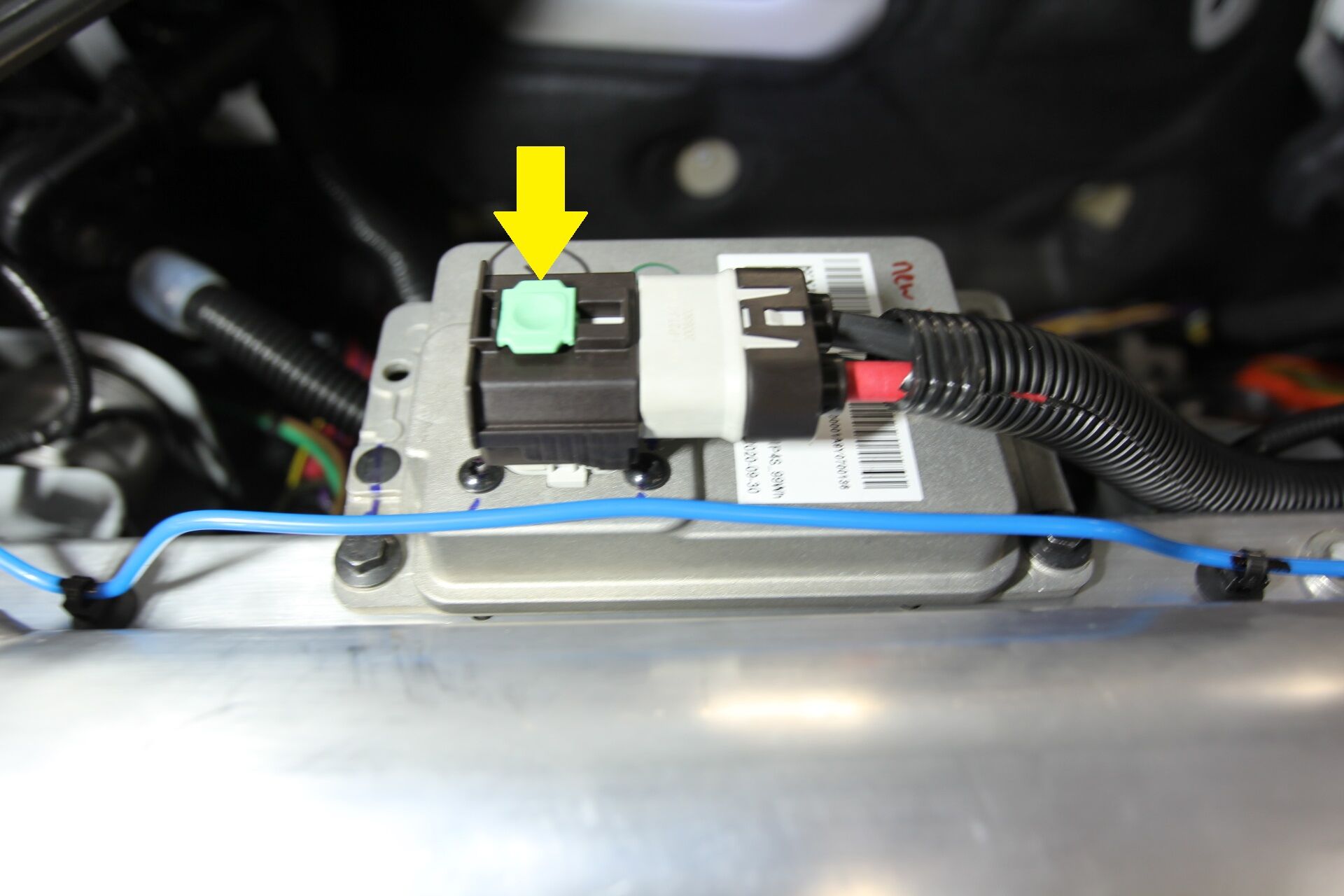

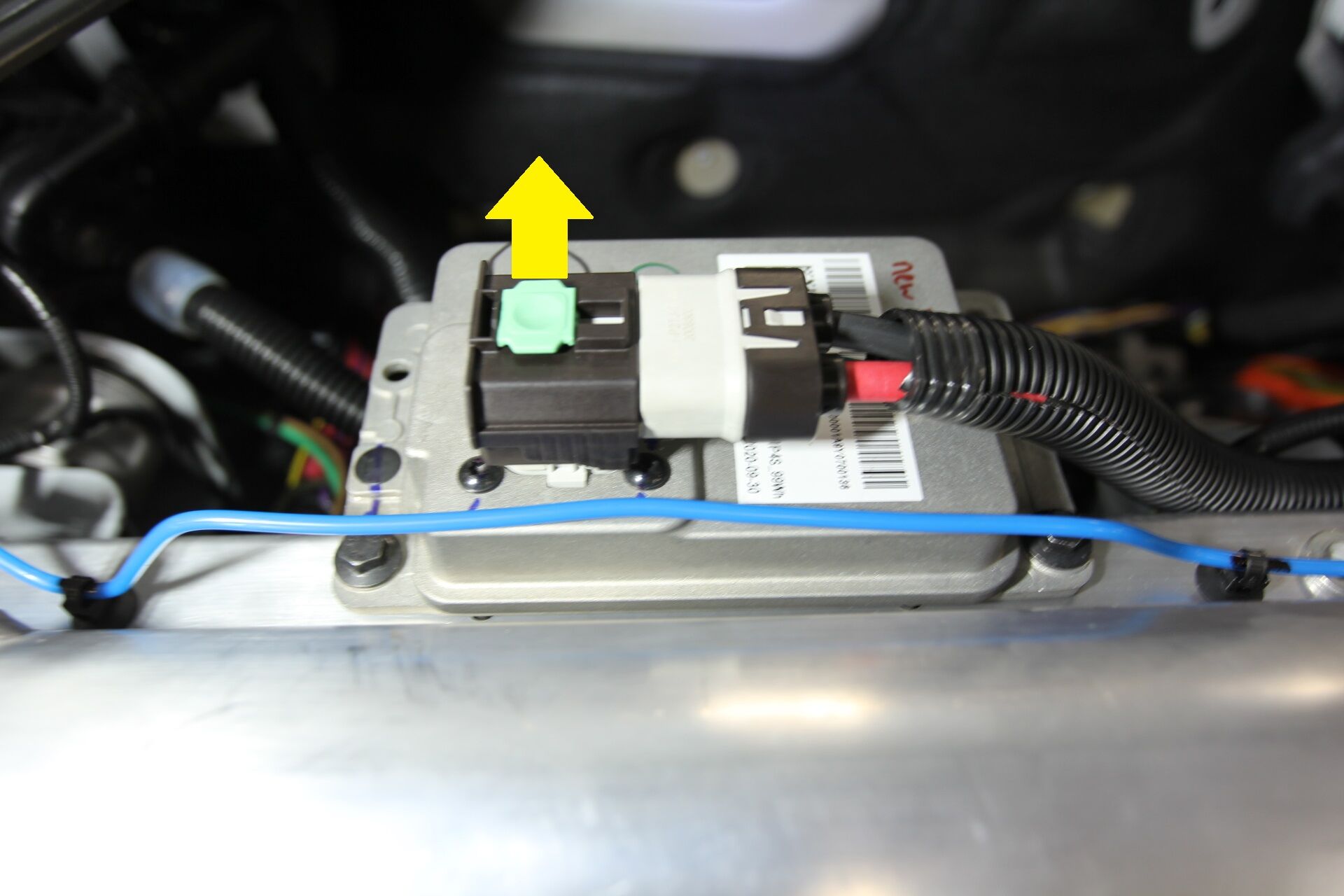

  17. 断开低压电池连接器和紧急响应回路 (FRL)。
    注

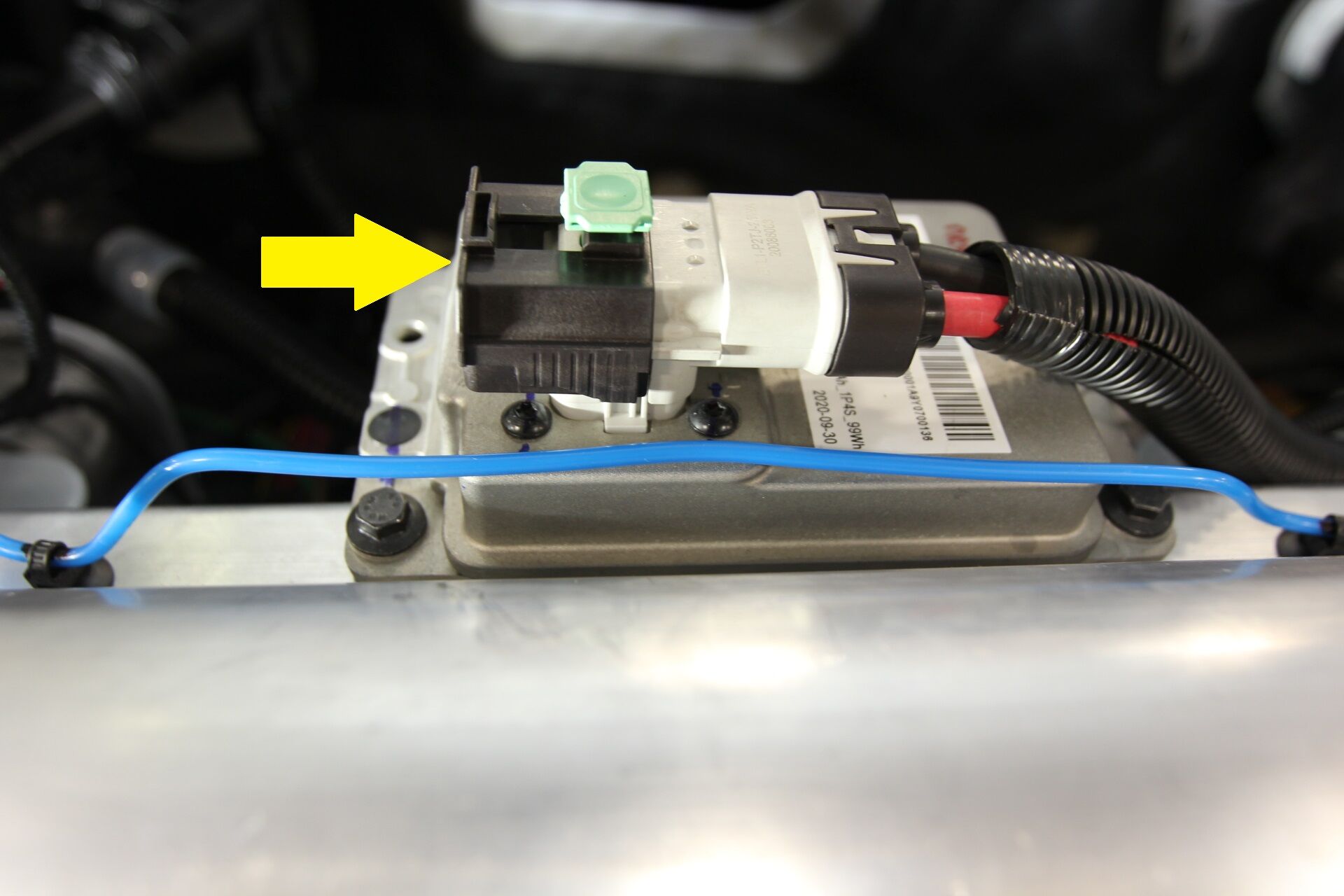

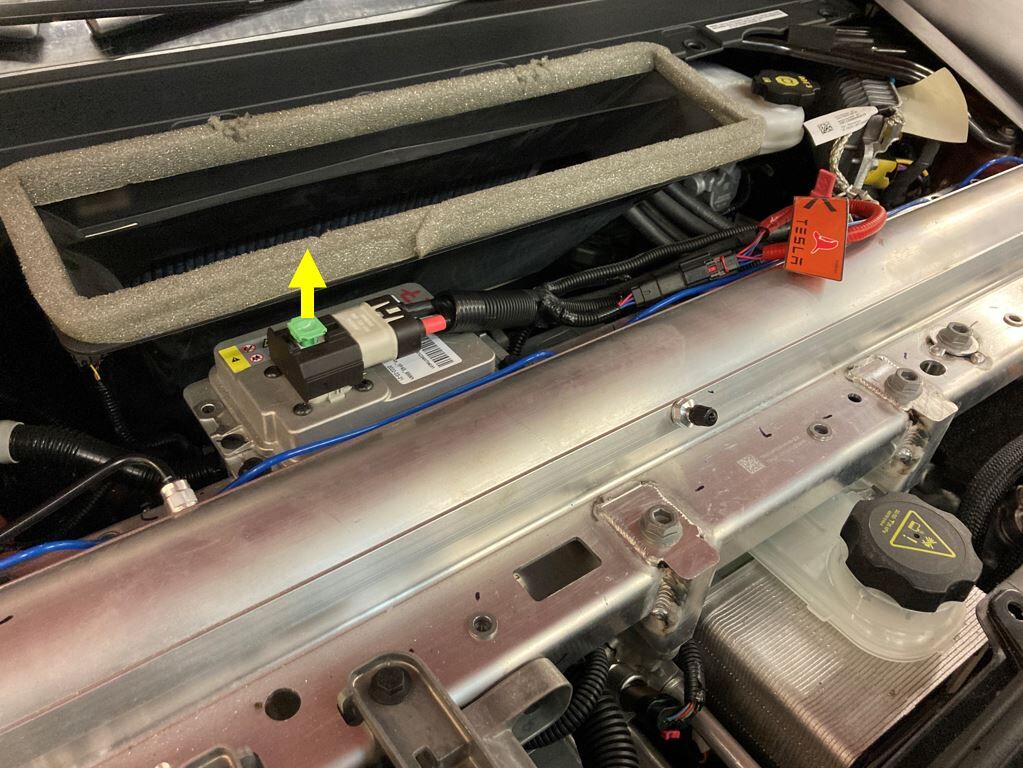

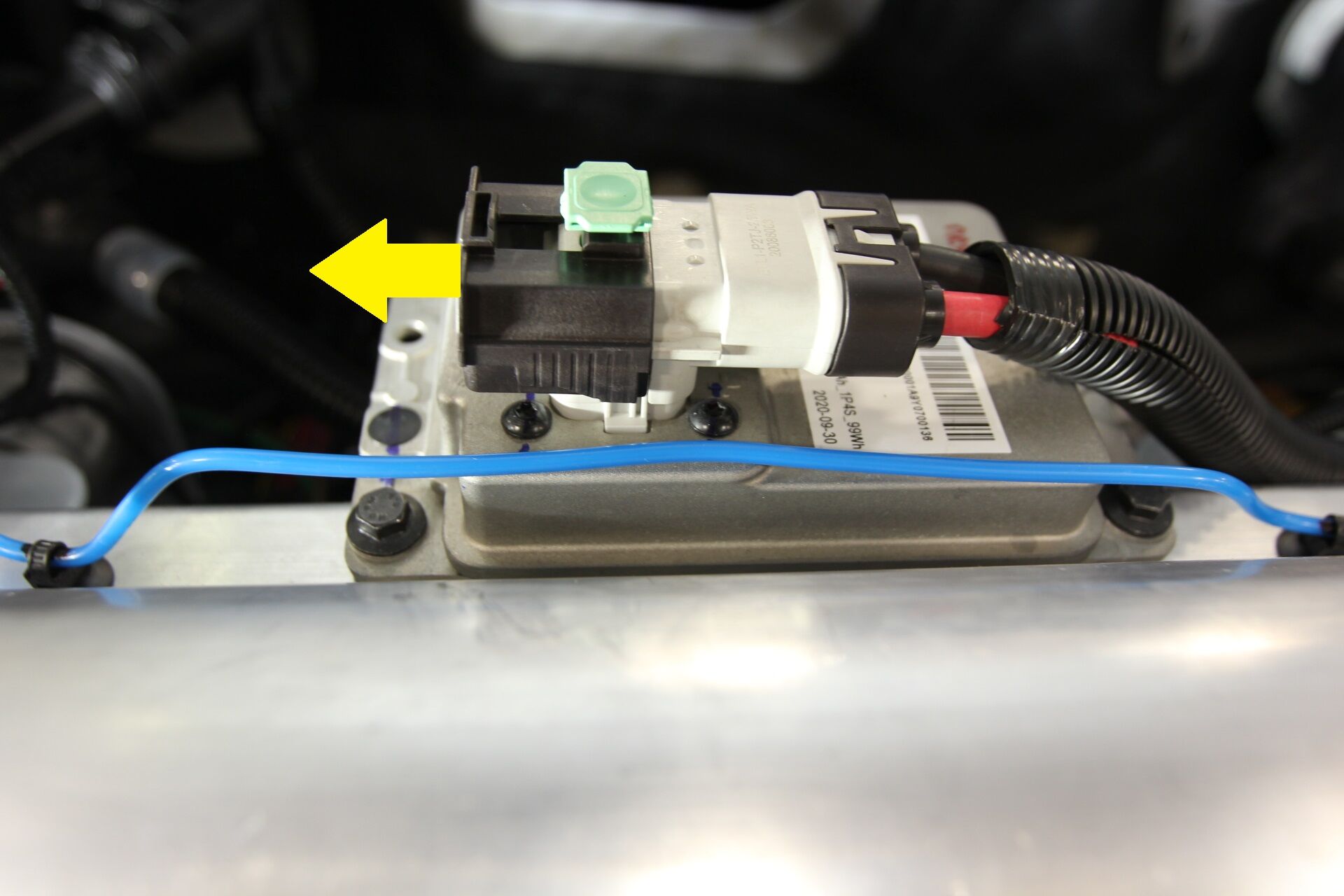

    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接。

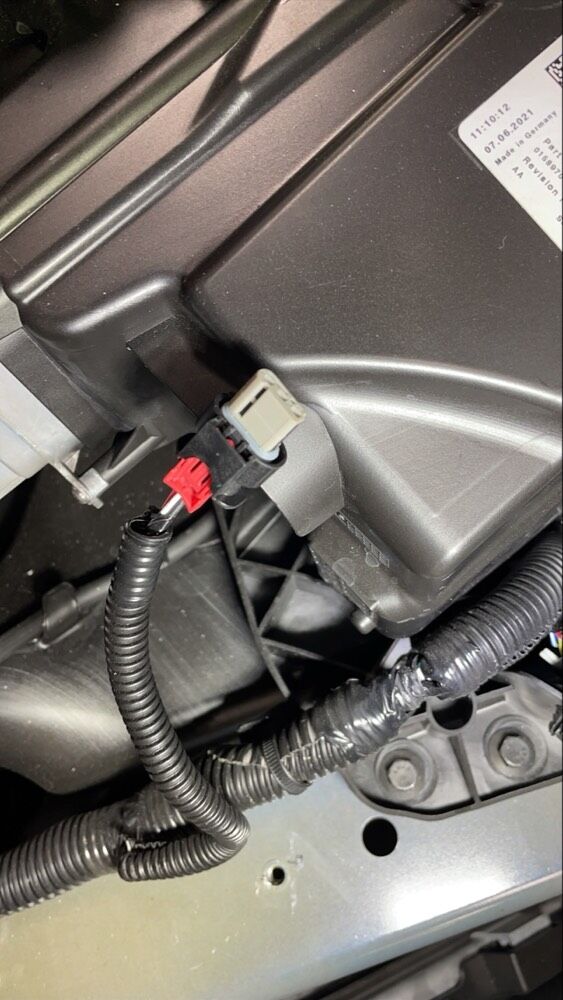

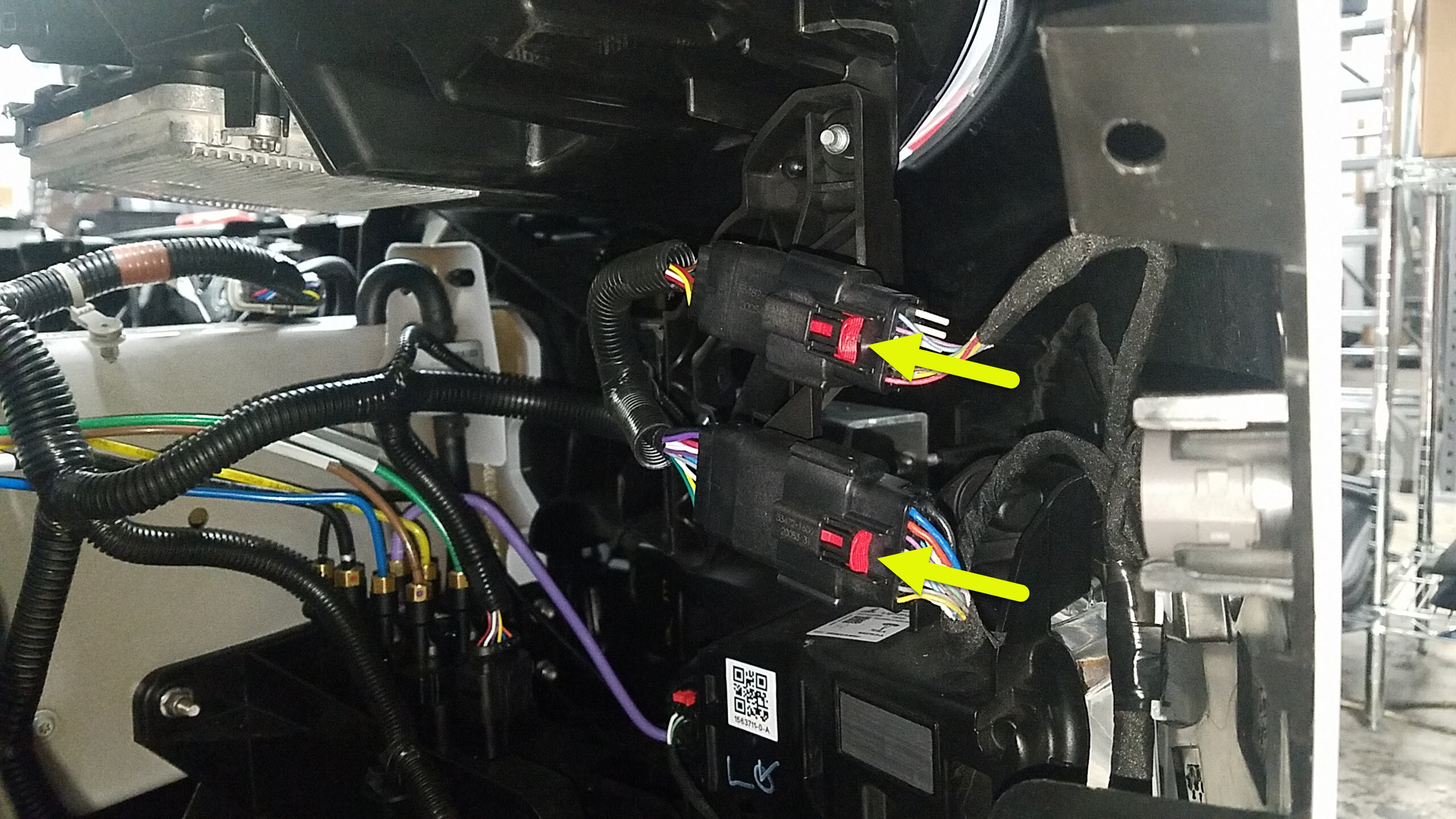

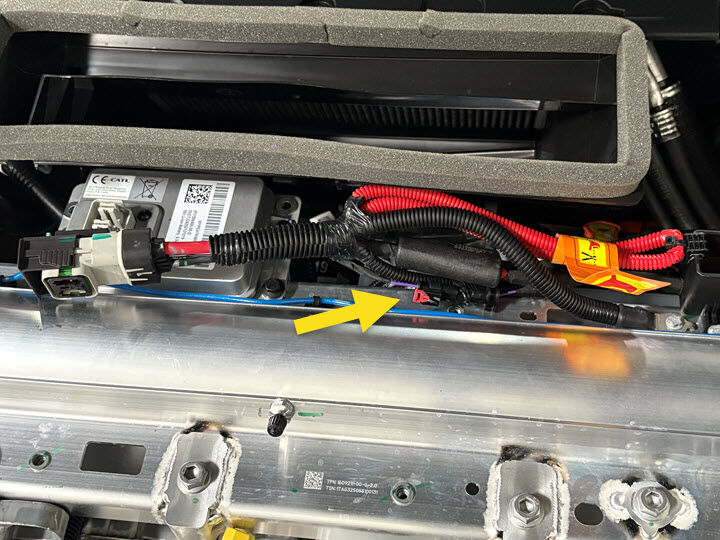

  18. 断开前保险杠饰板线束。
    注

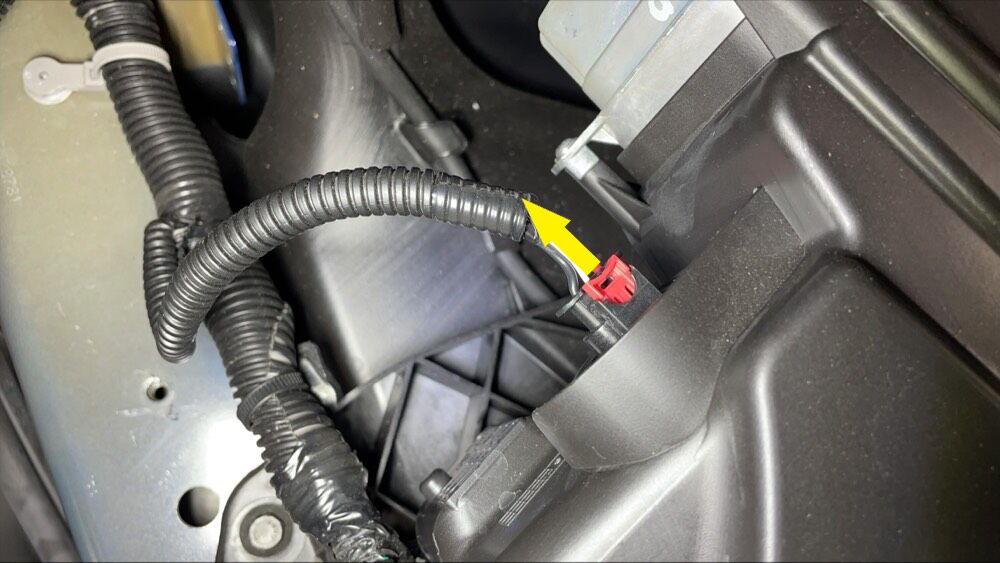

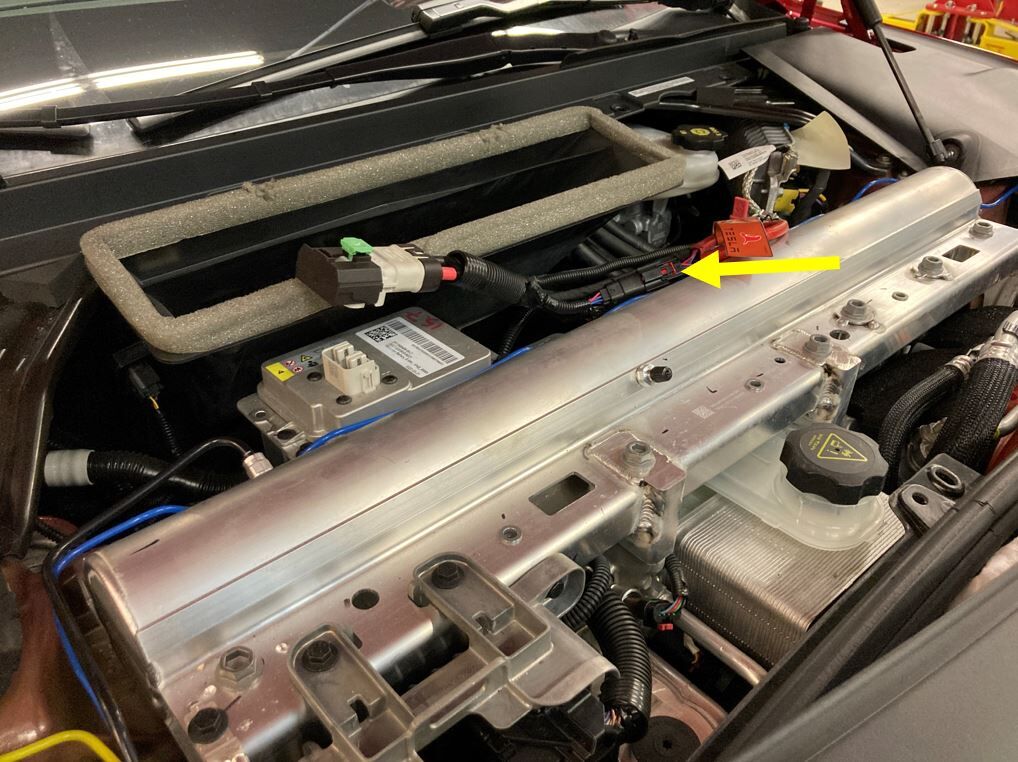

    2 个连接器；拉动红色锁片使锁脱离，然后将其断开；位于右侧轮拱内衬后方。

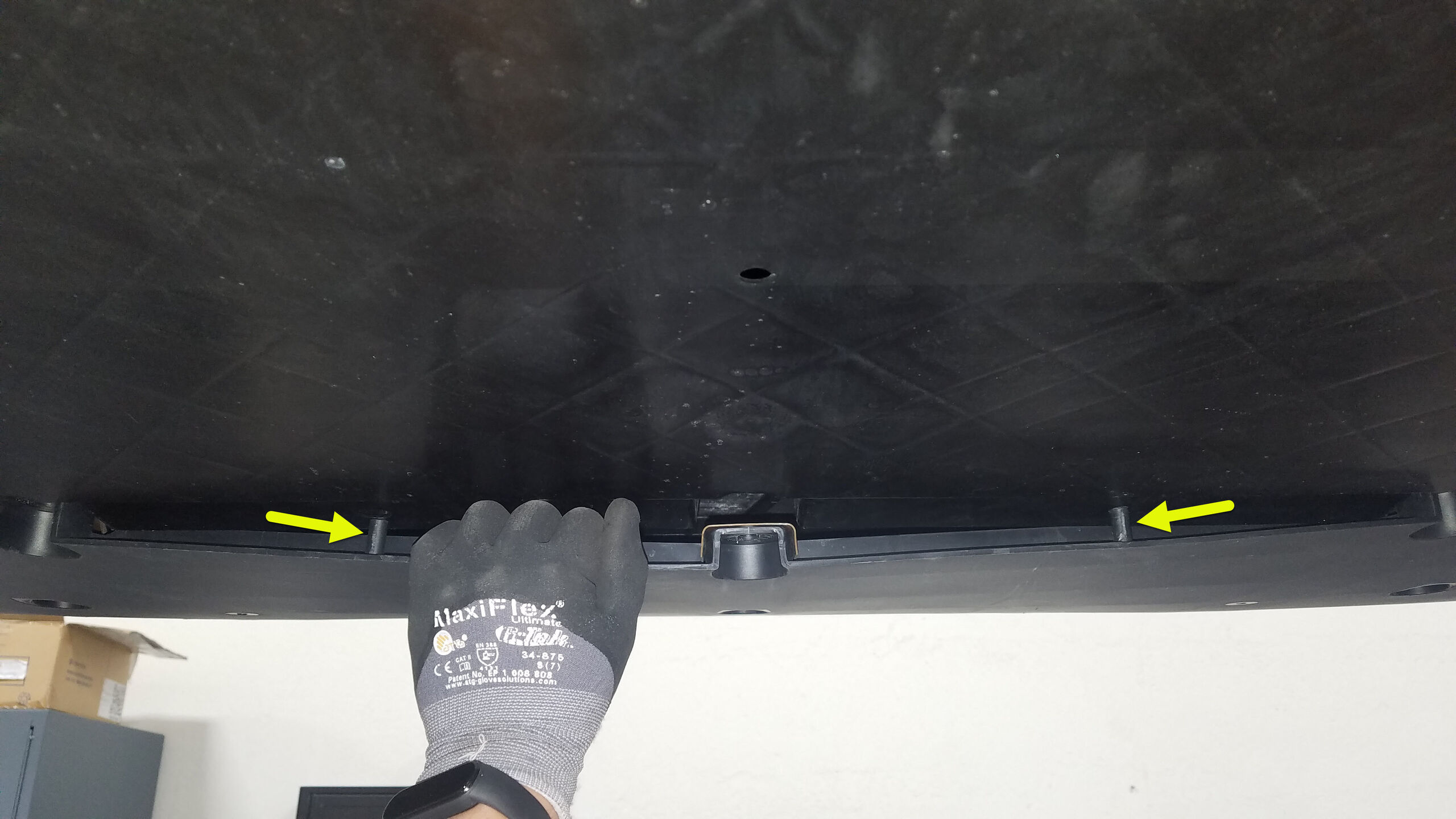

  19. 从前流线型护板上拆下前保险杠饰板裙板。
    注

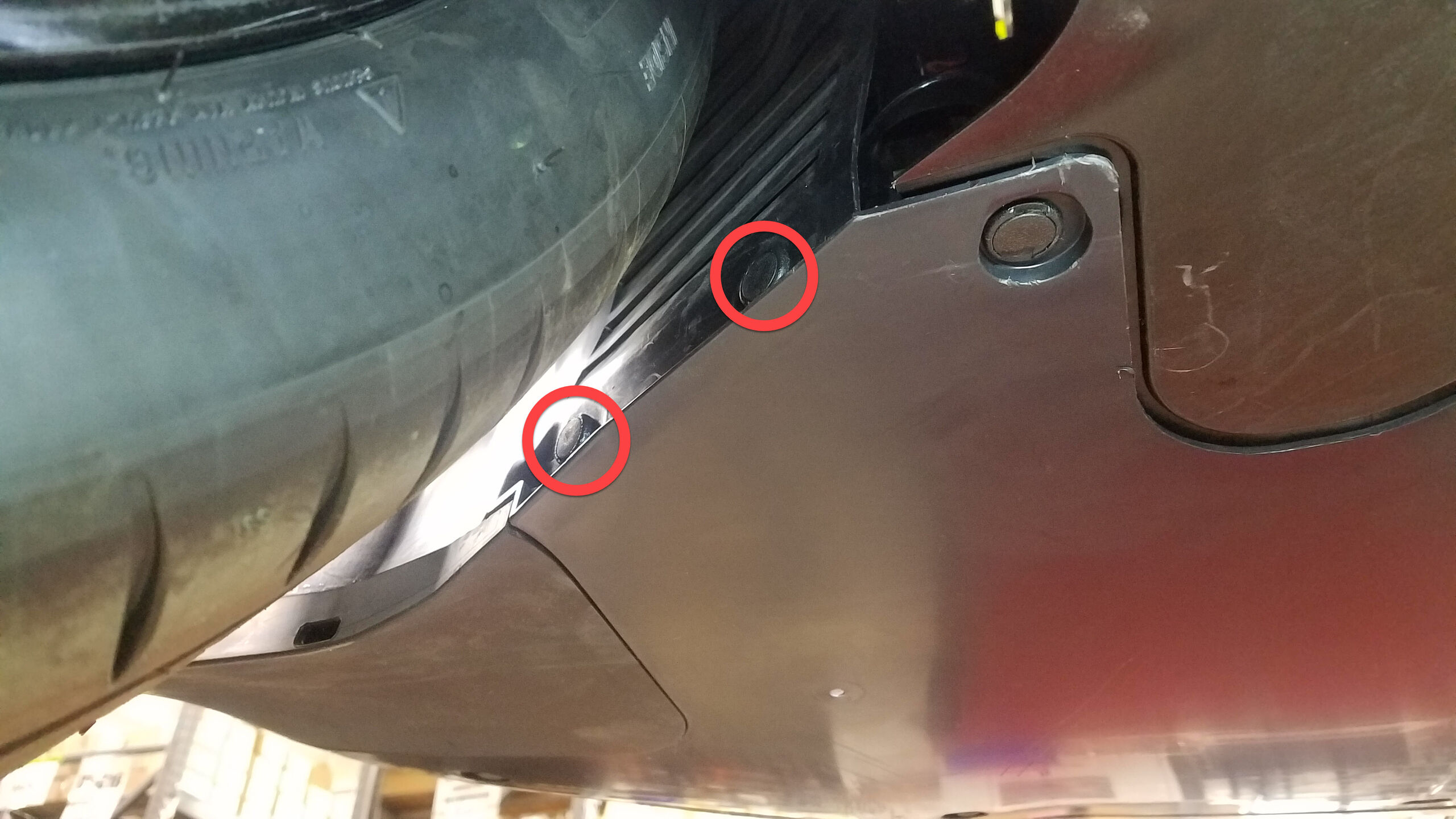

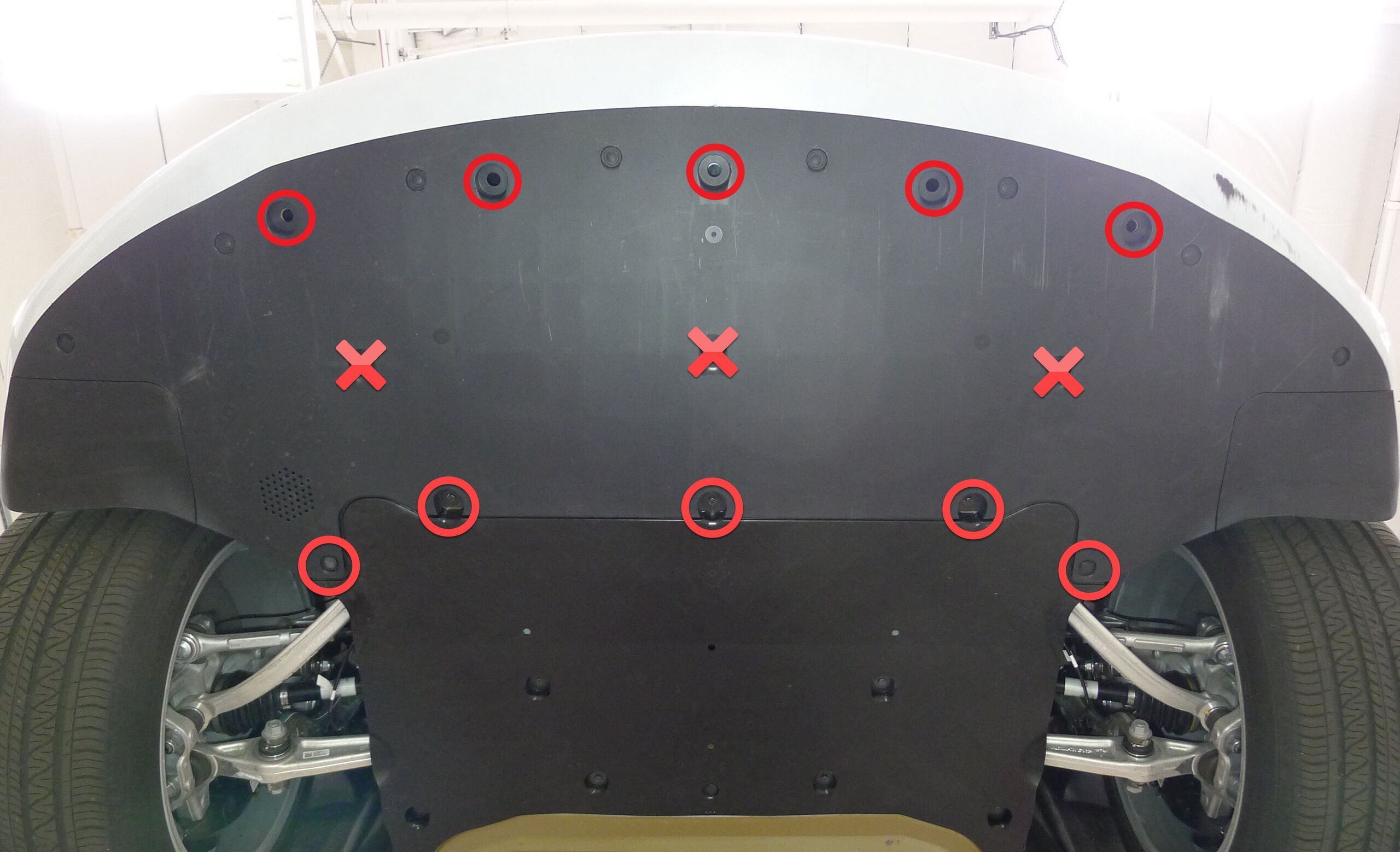

    3 个螺栓，10 毫米，6 Nm，2 个卡子，2 条基线；请勿拆下 3 个中间螺栓。

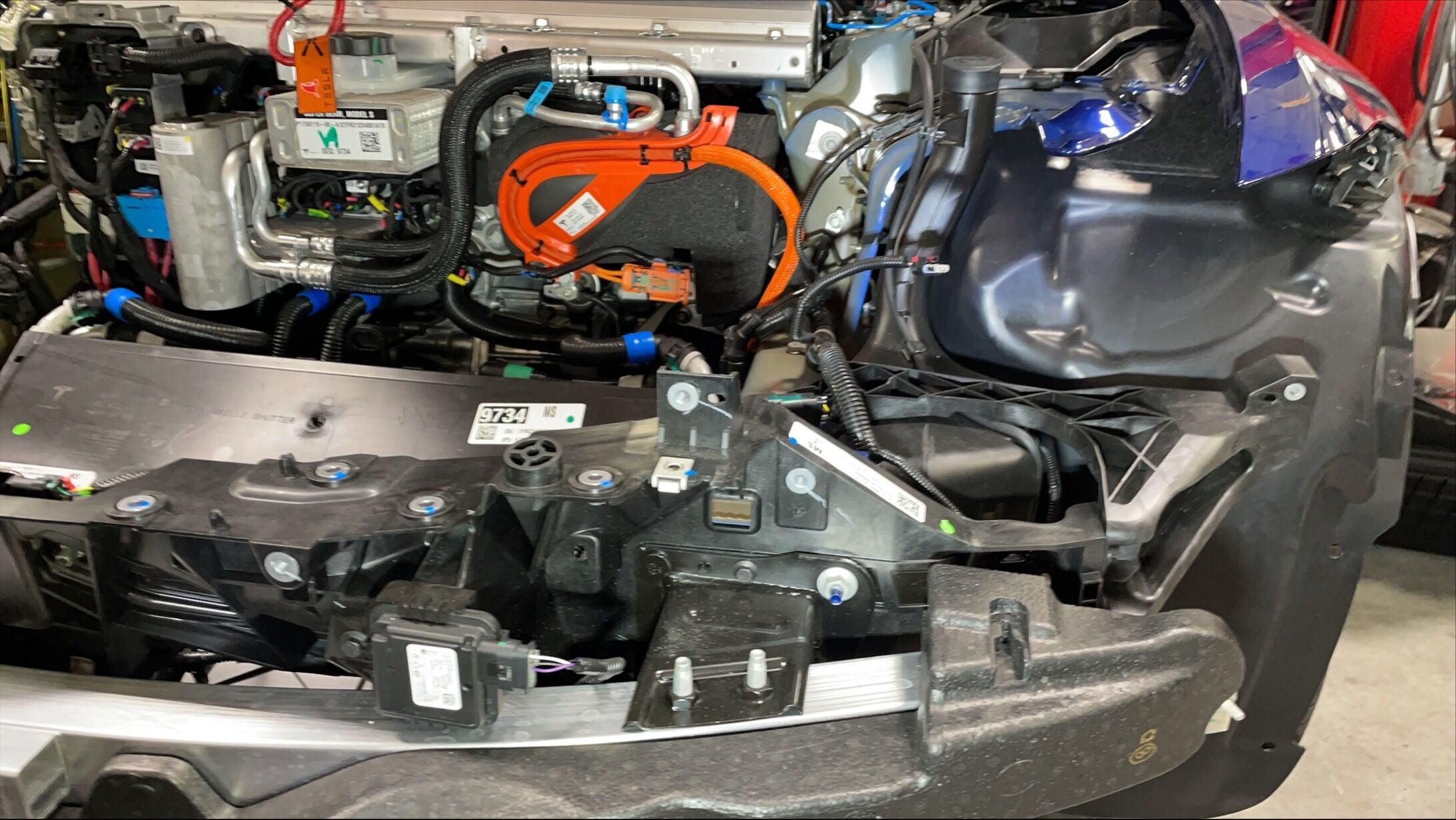

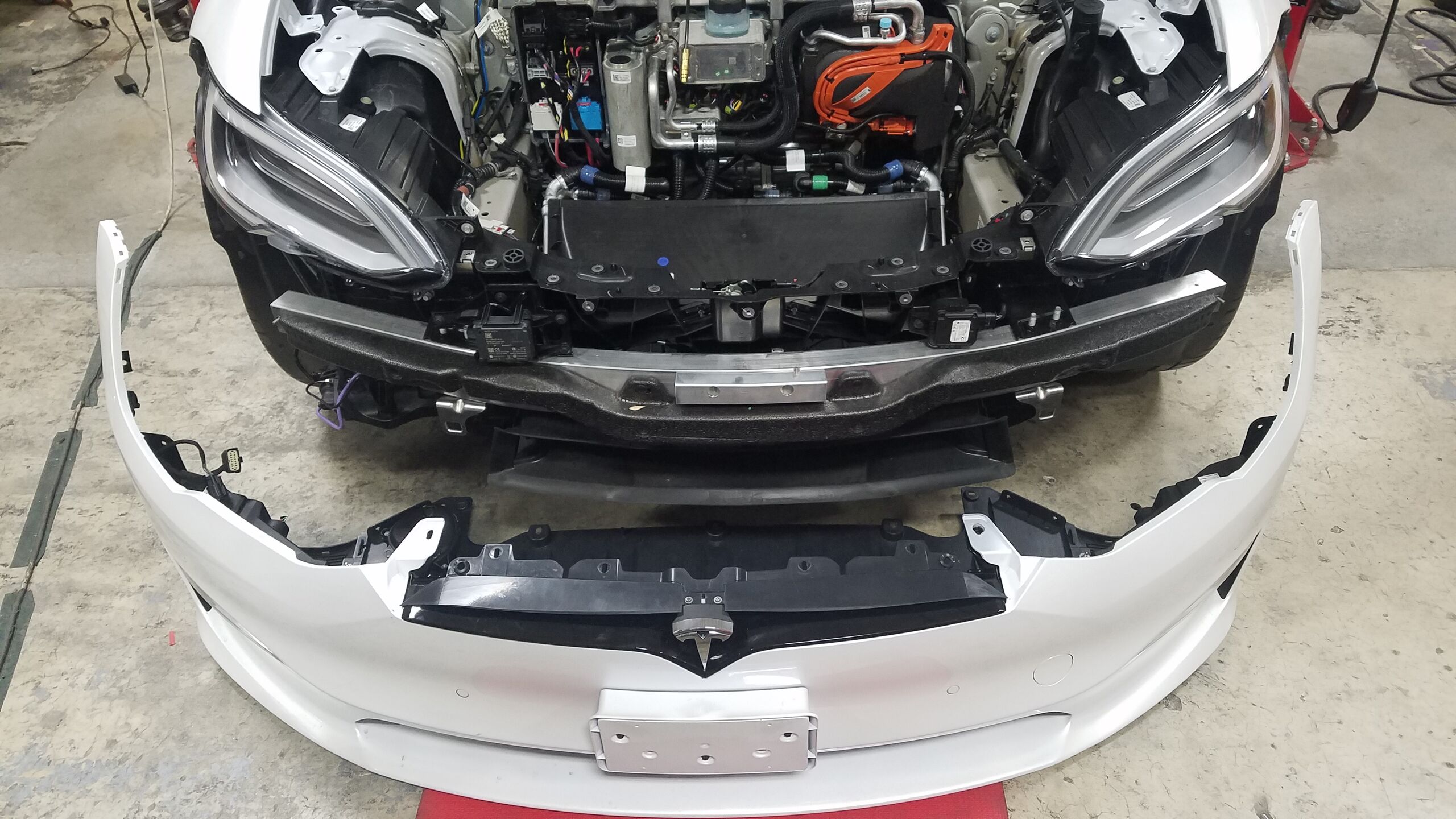

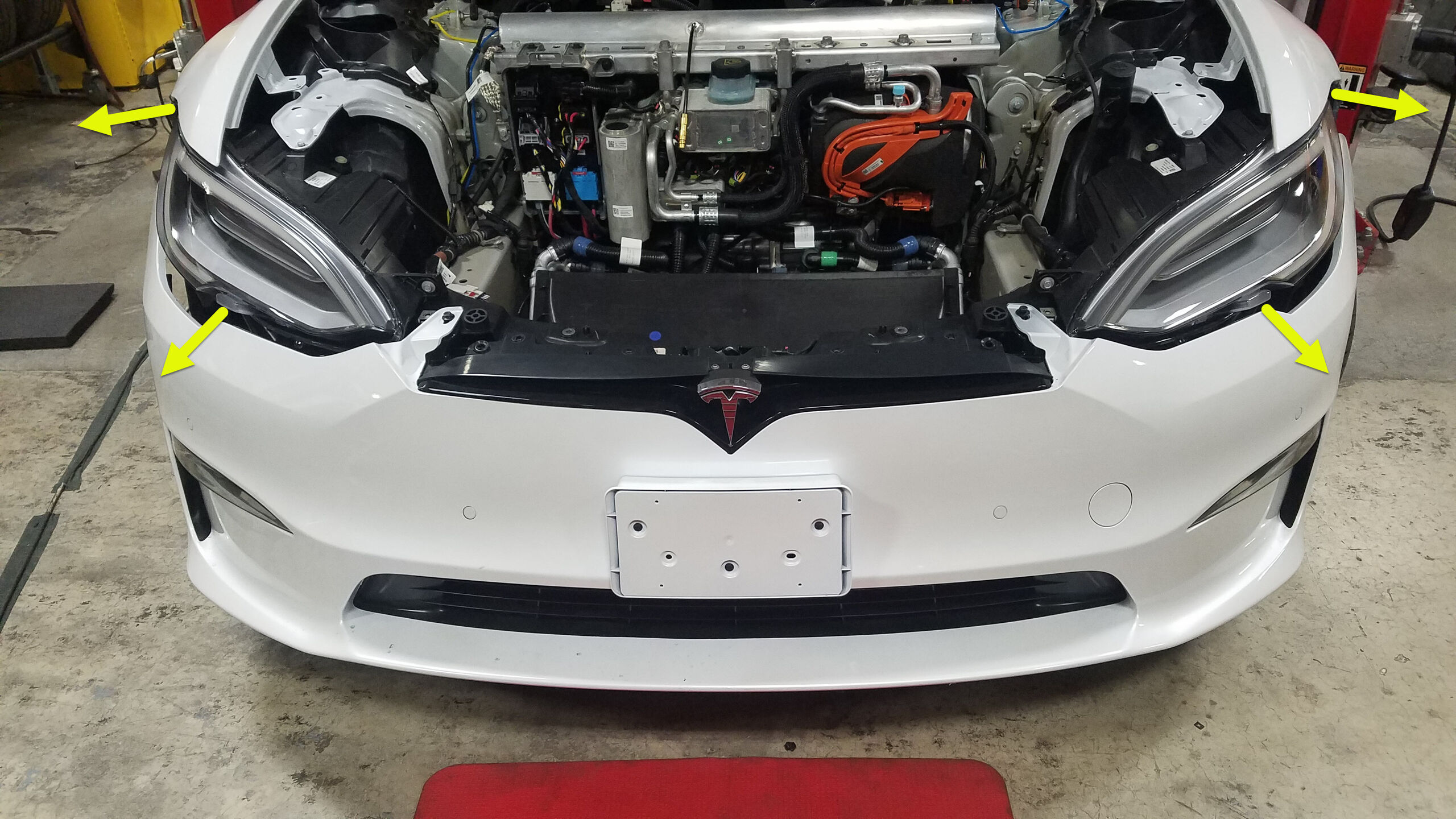

  20. 从翼子板支架上松开饰板并向前拉动，将其从车辆上拆下。
    注
    将饰板放到受保护表面上；建议请助手帮忙。
  21. 断开左侧大灯。
    注
    1 个连接器；松开红色锁片并向外拉以断开连接。

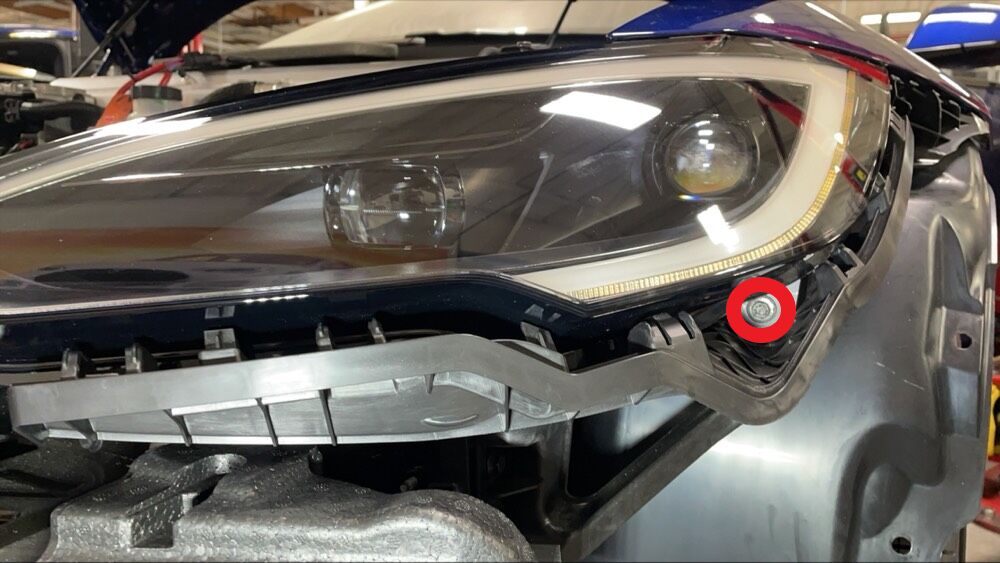

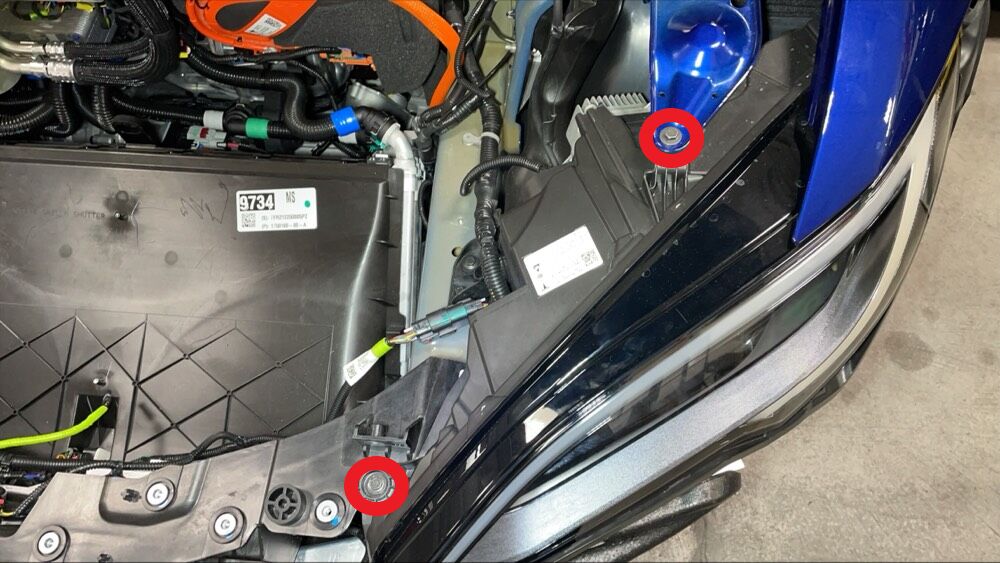

  22. 拆下将左侧大灯固定到车辆的螺栓。
    注
    4 个螺栓，10 毫米，5.9 Nm。

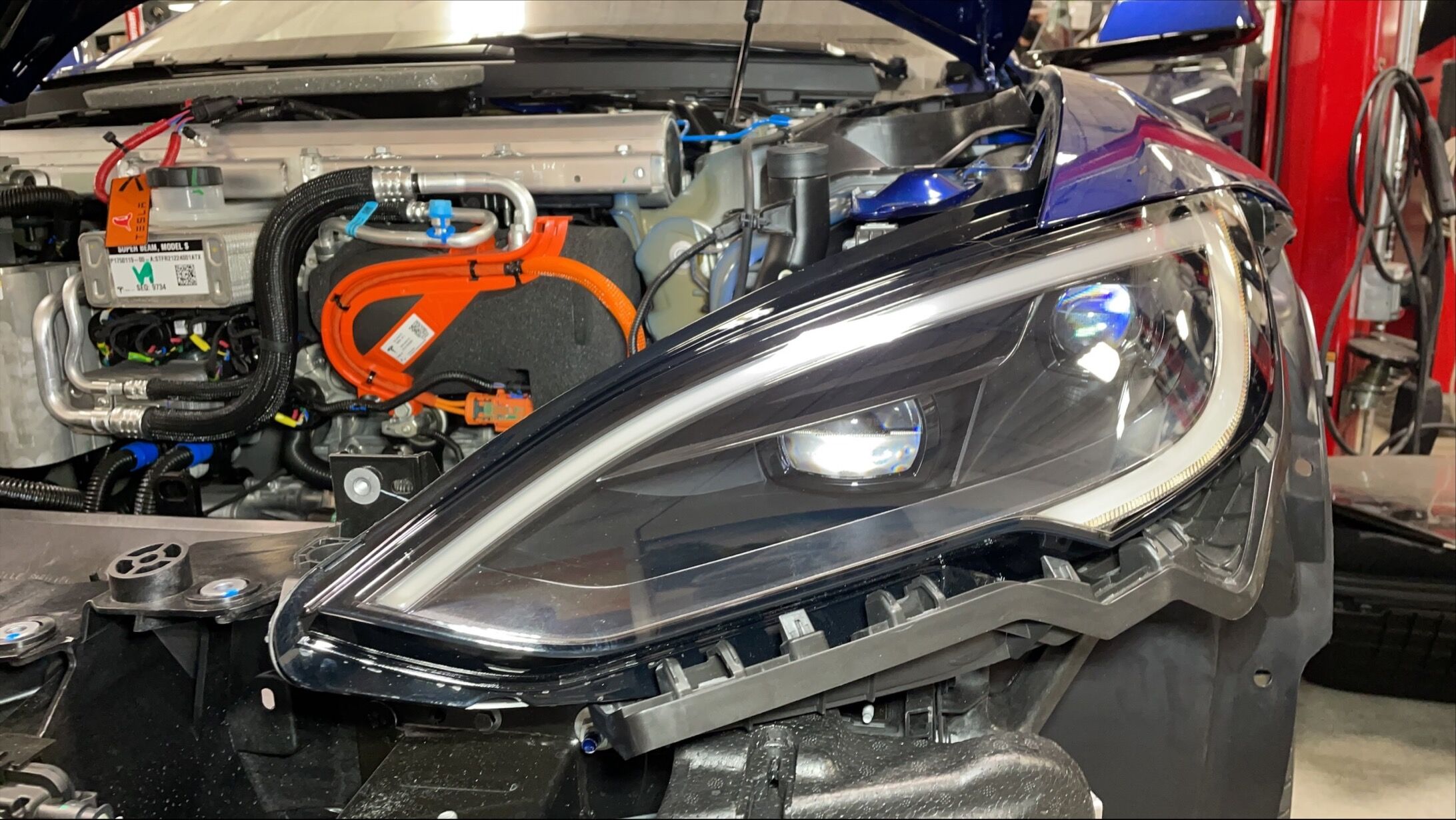

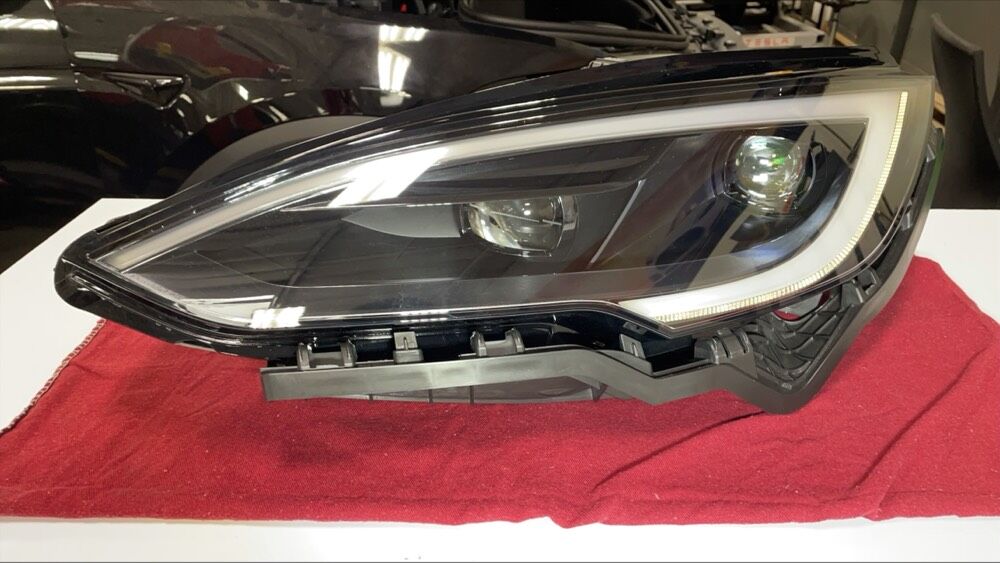

  23. 从车辆上拆下左侧大灯。
    注
    小心操作，避免在拆卸过程中损坏部件。

安装

  1. 将左侧大灯安装到车内。
    注
    小心操作，避免在安装过程中损坏部件。
  2. 安装将左侧大灯固定到车辆的螺栓。
    注
    4 个螺栓，10 毫米，5.9 Nm。
  3. 连接左侧大灯连接器。
    注
    1 个连接器；固定连接器并完全卡入红色锁片。
  4. 将前保险杠饰板安装至车辆并将饰板固定至翼子板支架。
    注
    建议请助手帮忙；安装时布设饰板线束；进行下一步前，确认前保险杠饰板裙板位于前流线型护板下。

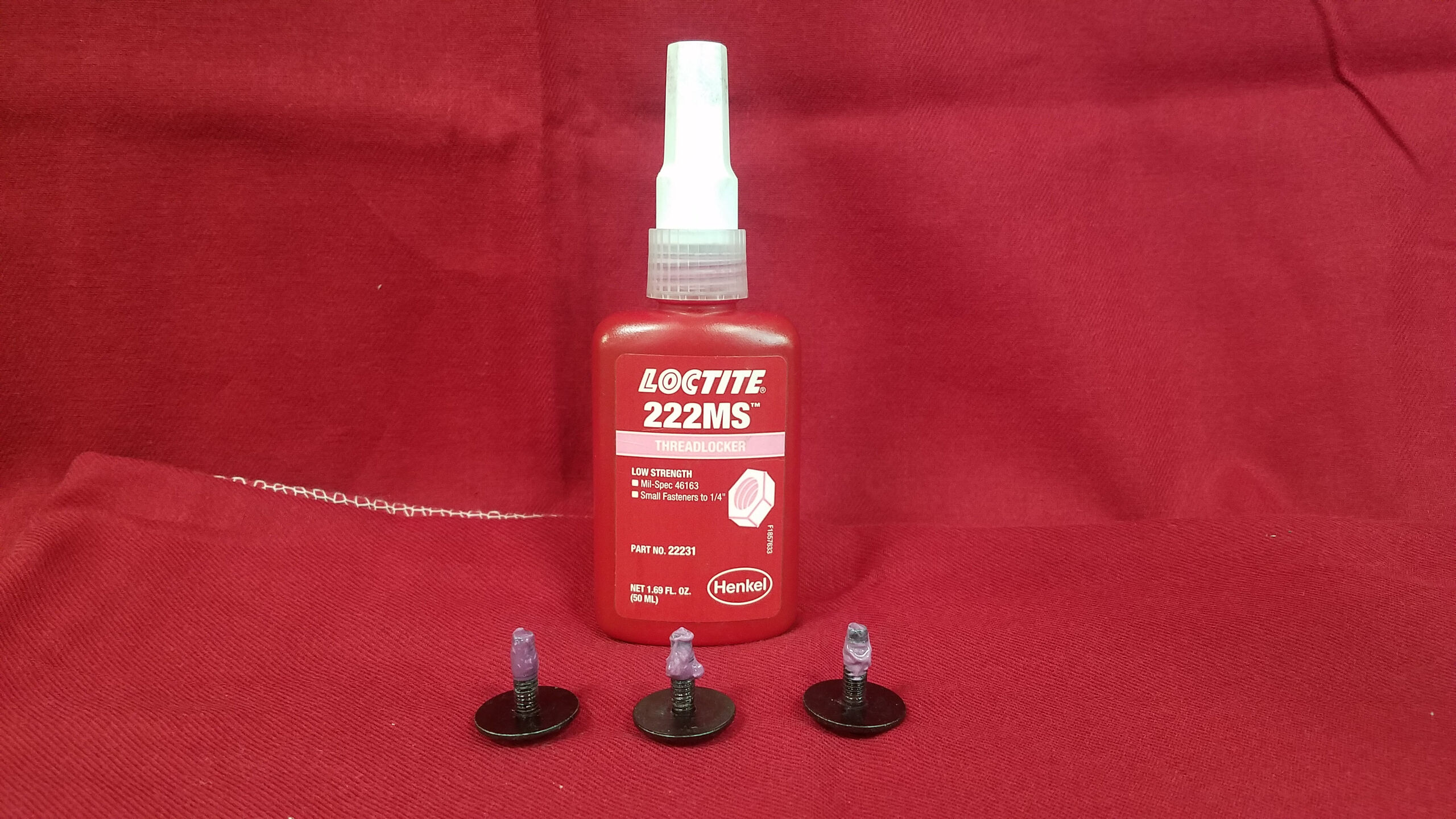

  5. 向紧固件上涂抹 Loctite 222，并将前保险杠饰板裙板固定在前流线型护板上。
    注
    3 个螺栓，10 毫米，6 Nm，2 个卡子，2 条基线；将裙板基线插入流线型护板的孔中；请勿拆下3 个中间螺栓。
  6. 连接前保险杠饰板线束。
    注
    2 个连接器；卡入锁片；位于右侧轮拱内衬后。
  7. 安装将饰板固定到右侧翼子板支架的螺栓。
    注
    1 个螺栓，T25，5 Nm。
  8. 安装将右侧前轮拱内衬固定到饰板的推拉式卡子。
    注
    5 个推拉式夹。
  9. 连接紧急响应回路和低压电池。
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后接合绿色锁片。
  10. 踩下制动踏板以打开驱动导轨
  11. 将方向盘转至最右侧。
  12. 安装将饰板固定到左侧翼子板支架的螺栓。
    注
    1 个螺栓，T25，5 Nm。
  13. 安装将左侧前轮拱内衬固定到饰板的推拉式卡子。
    注
    5 个推拉式夹。
  14. 安装将饰板支架固定到底座的螺栓。
    注
    6 个螺栓，10 毫米，4 Nm。
  15. 安装前备箱前部挡板。
    注
    7 个卡子
  16. 踩下制动踏板以打开驱动导轨
  17. 将方向盘转回中央位置。

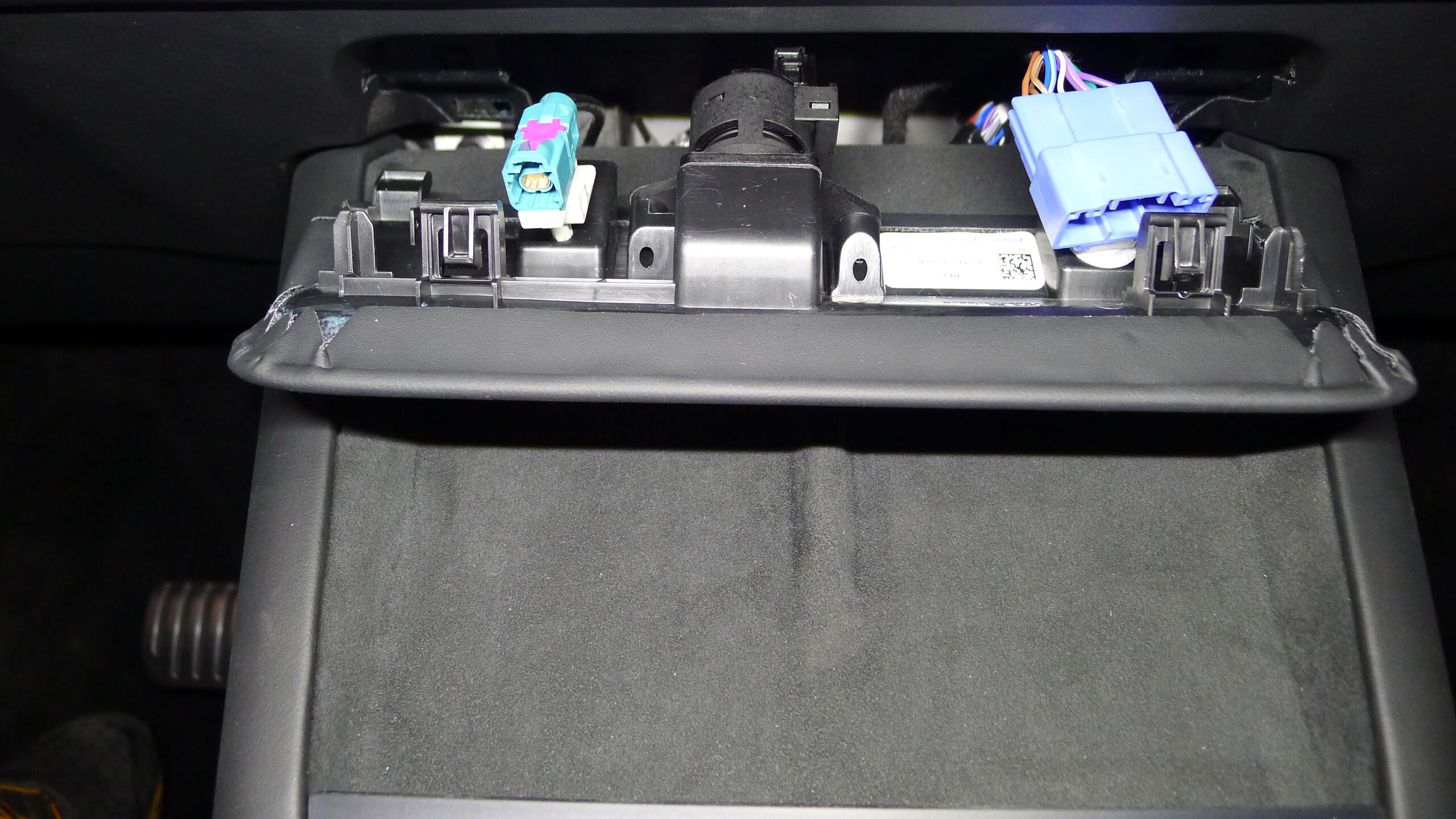

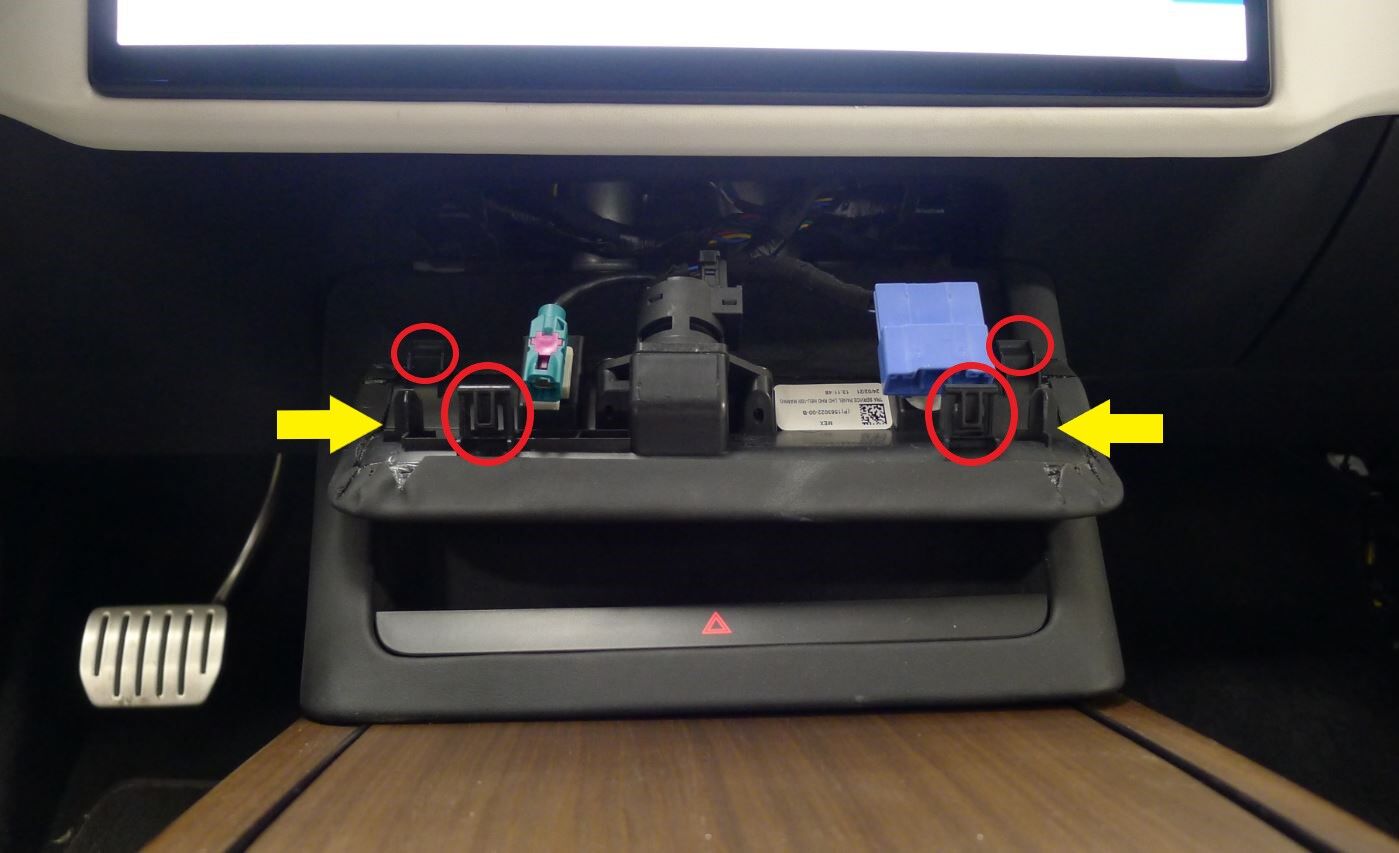

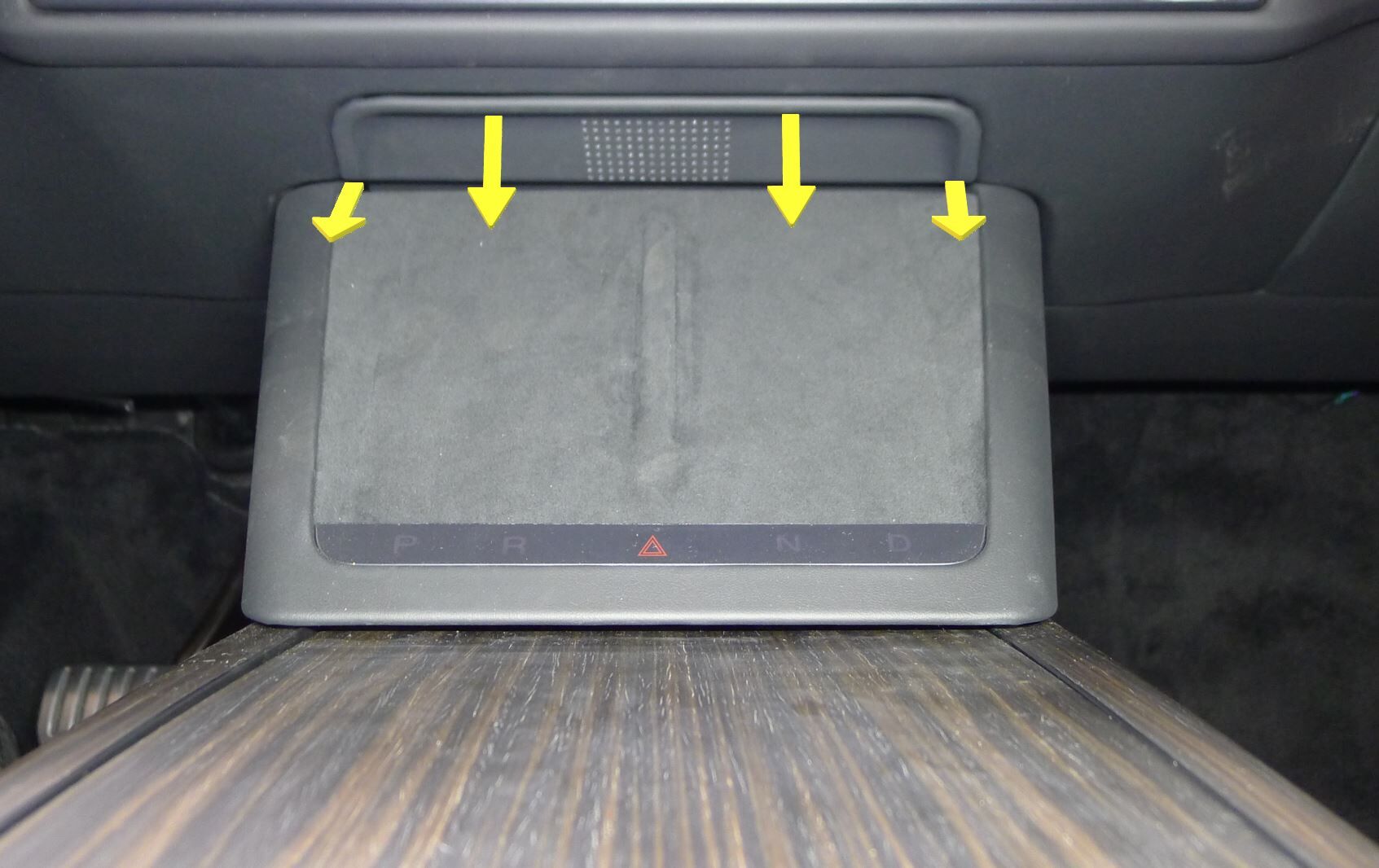

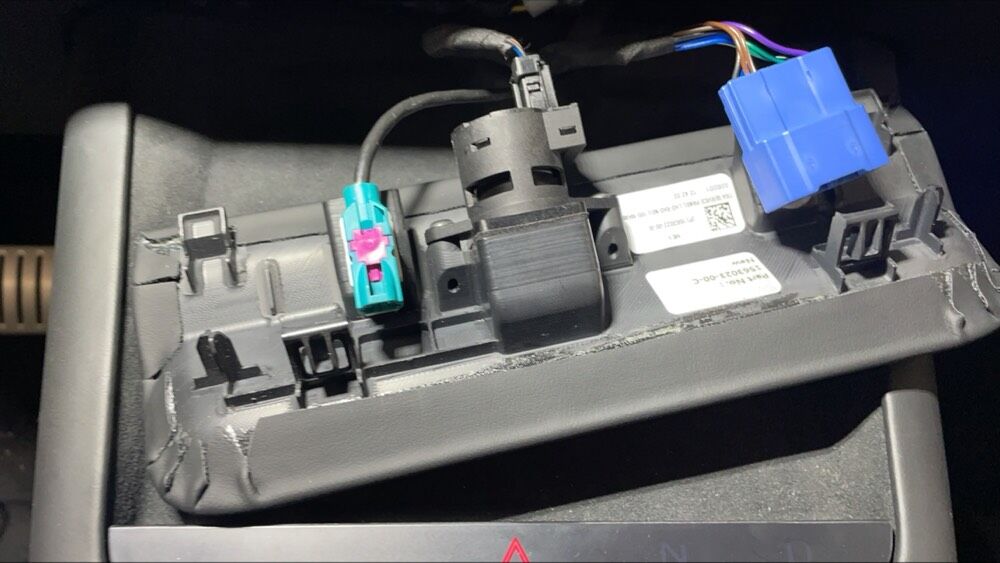

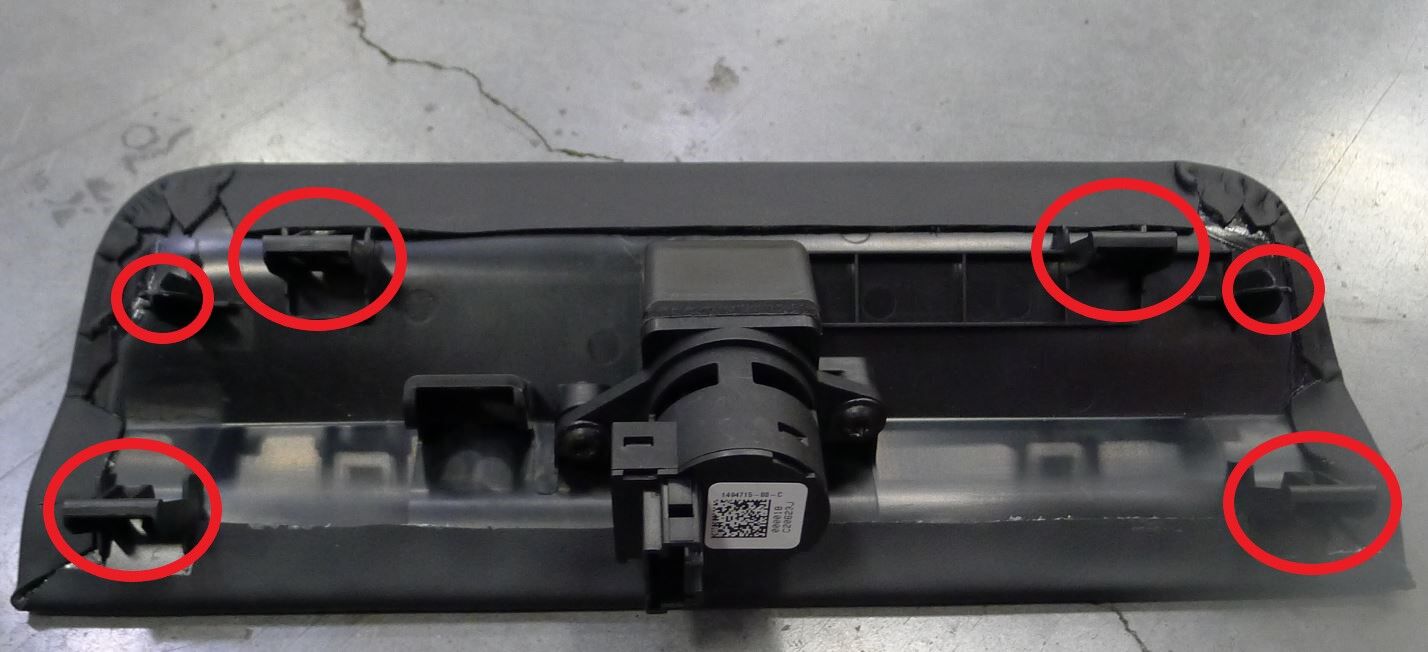

  18. 松开仪表板维修面板。
    注

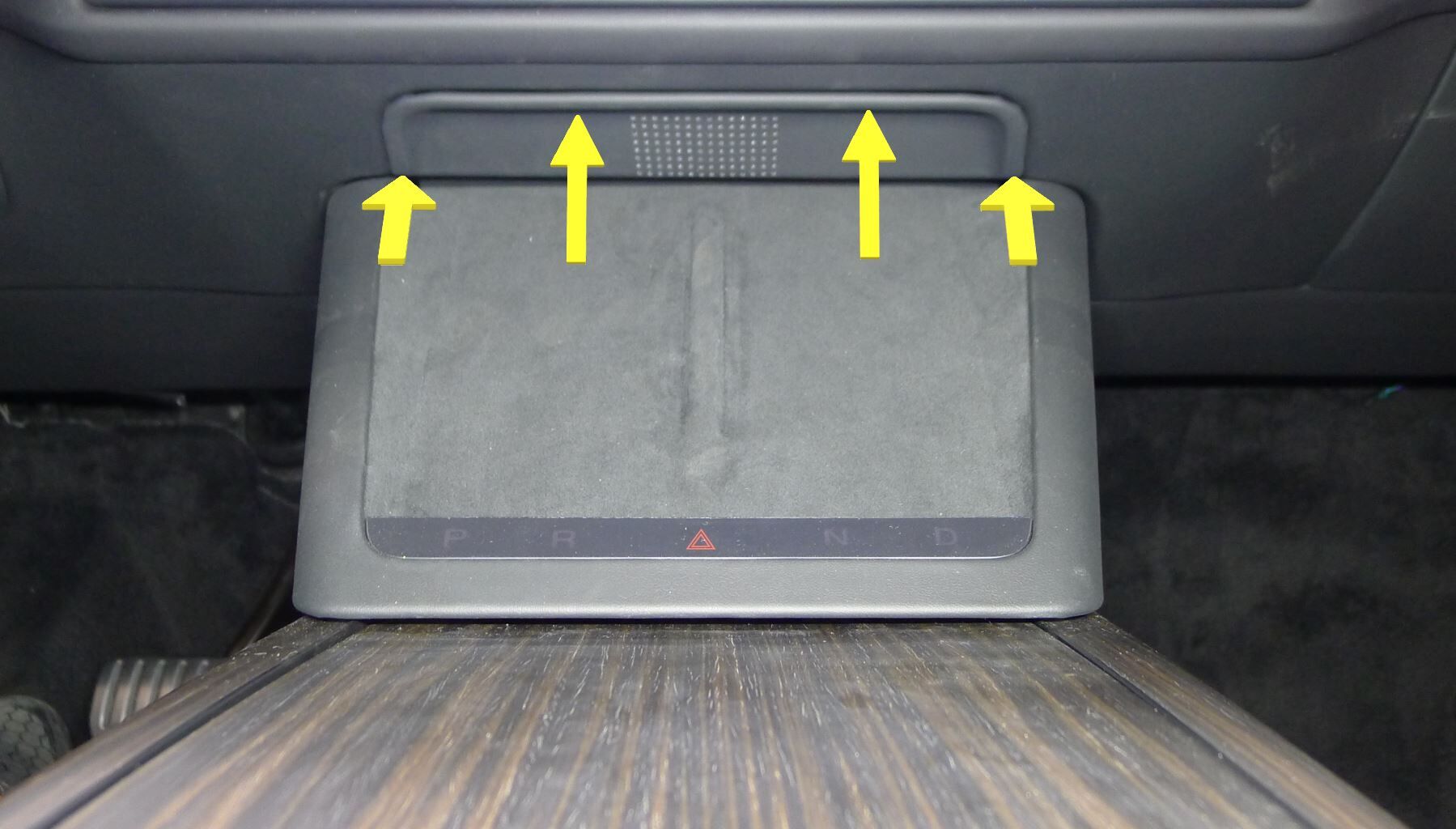

    2 个锁片，4 个固定销；松开顶部锁片，然后向后滑动。

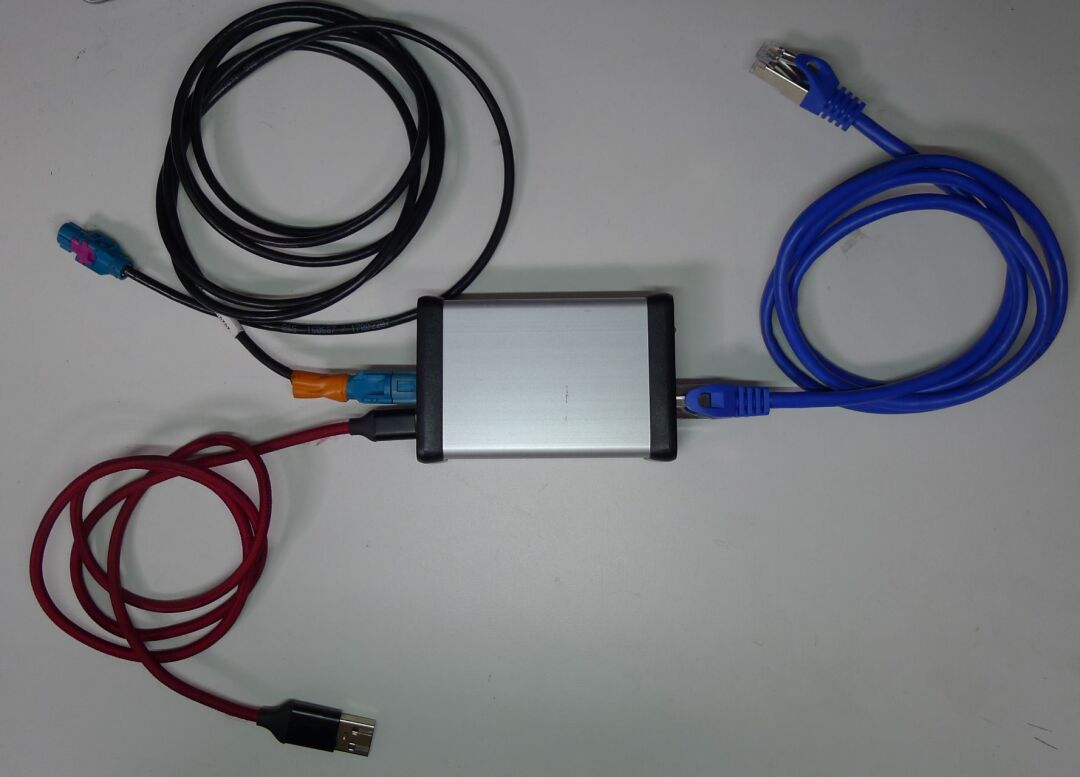

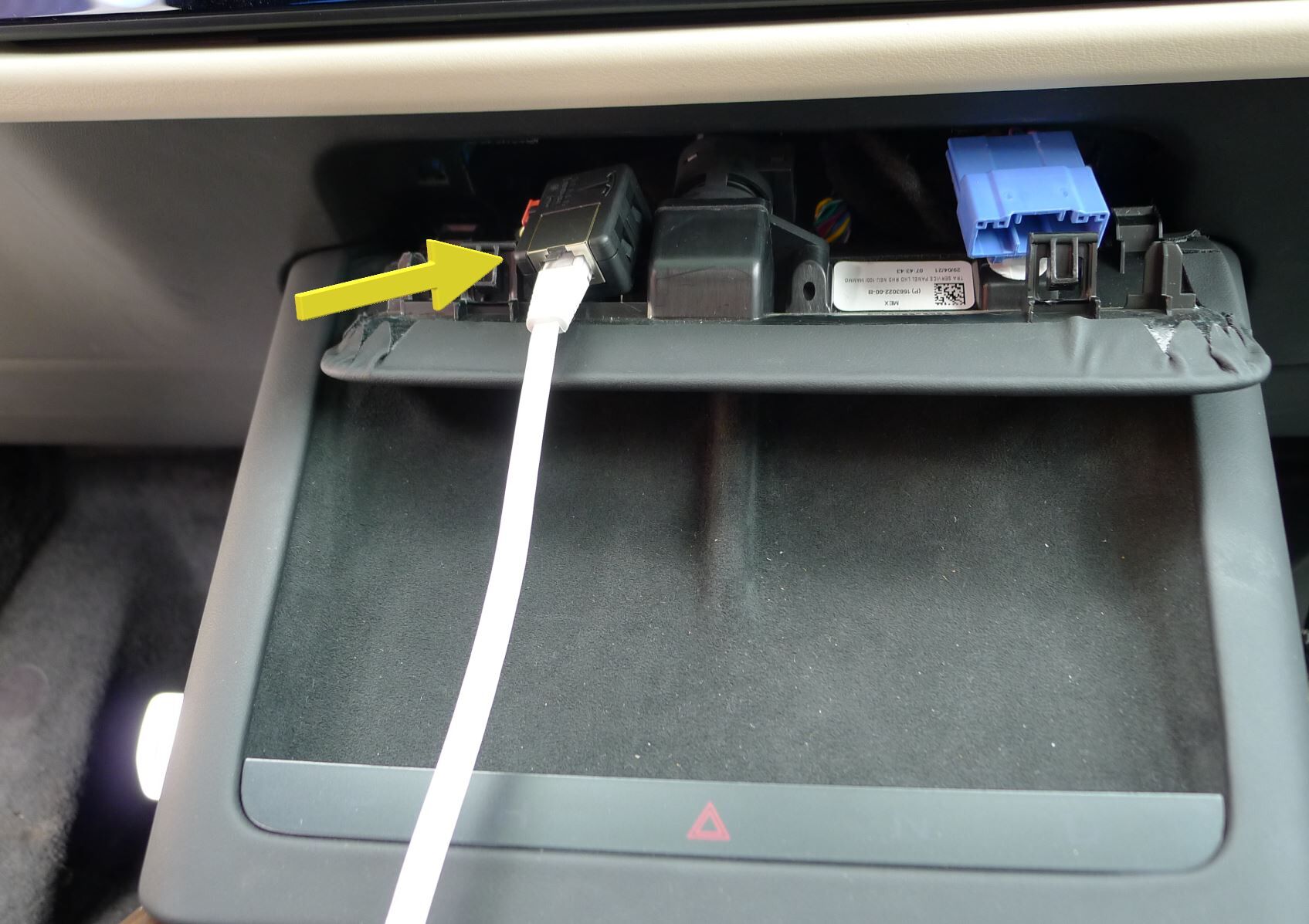

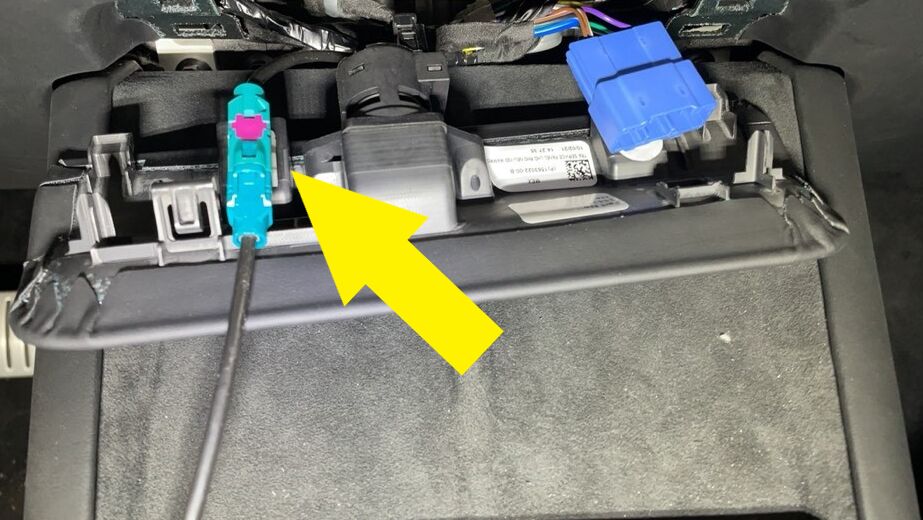

  19. 将装有以太网诊断工具包和 Toolbox 的笔记本电脑与车辆相连。
    注
    打开 Toolbox 网站，建立与车辆的连接。以太网连接提供通信支持。

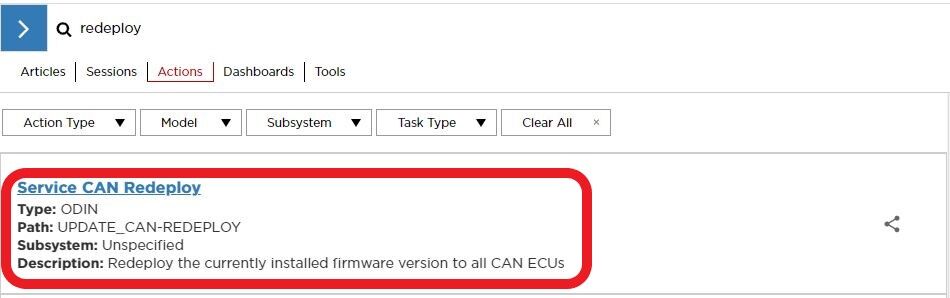

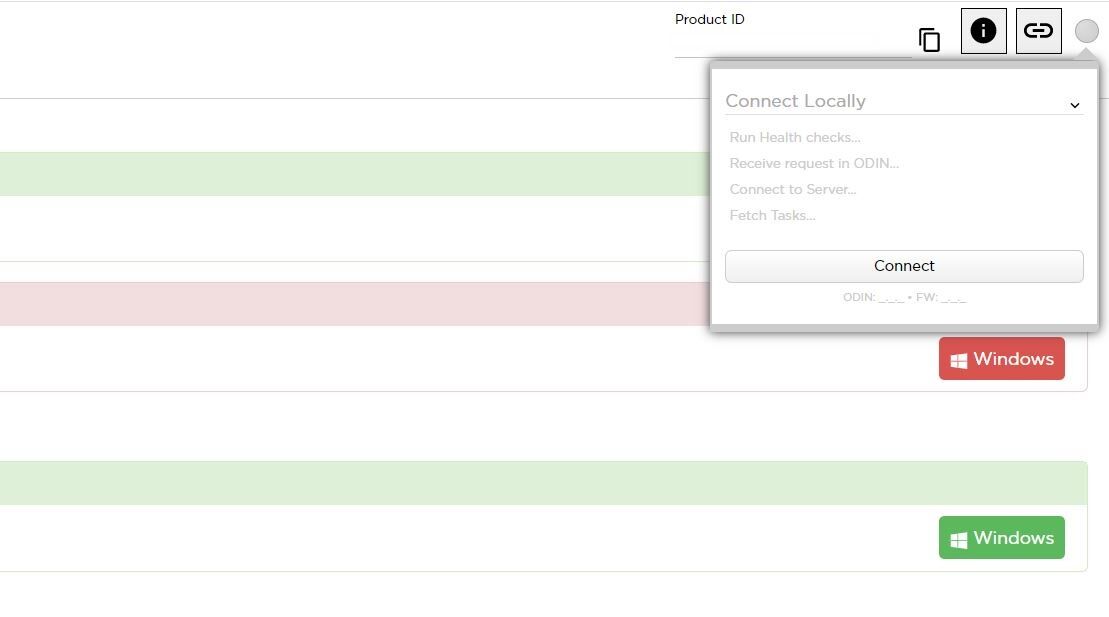

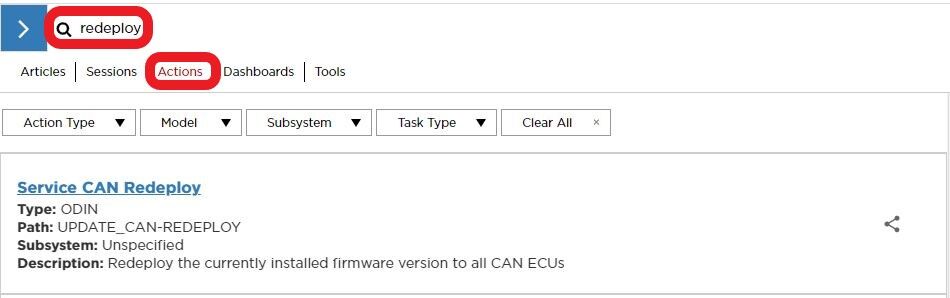

  20. 选择“Actions/Autodiag”，然后搜索“Redeploy”。

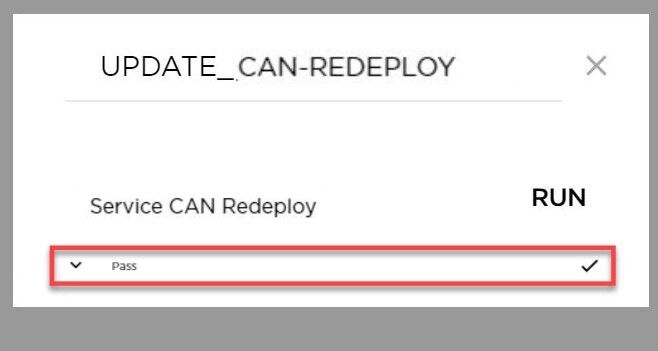

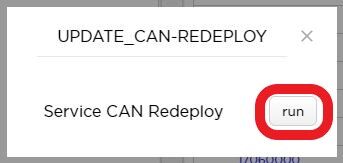

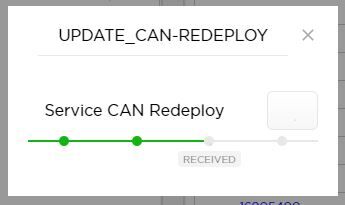

  21. 选择“SERVICE CAN REDEPLOY”，点击“Run”，然后等待程序完成。
    注

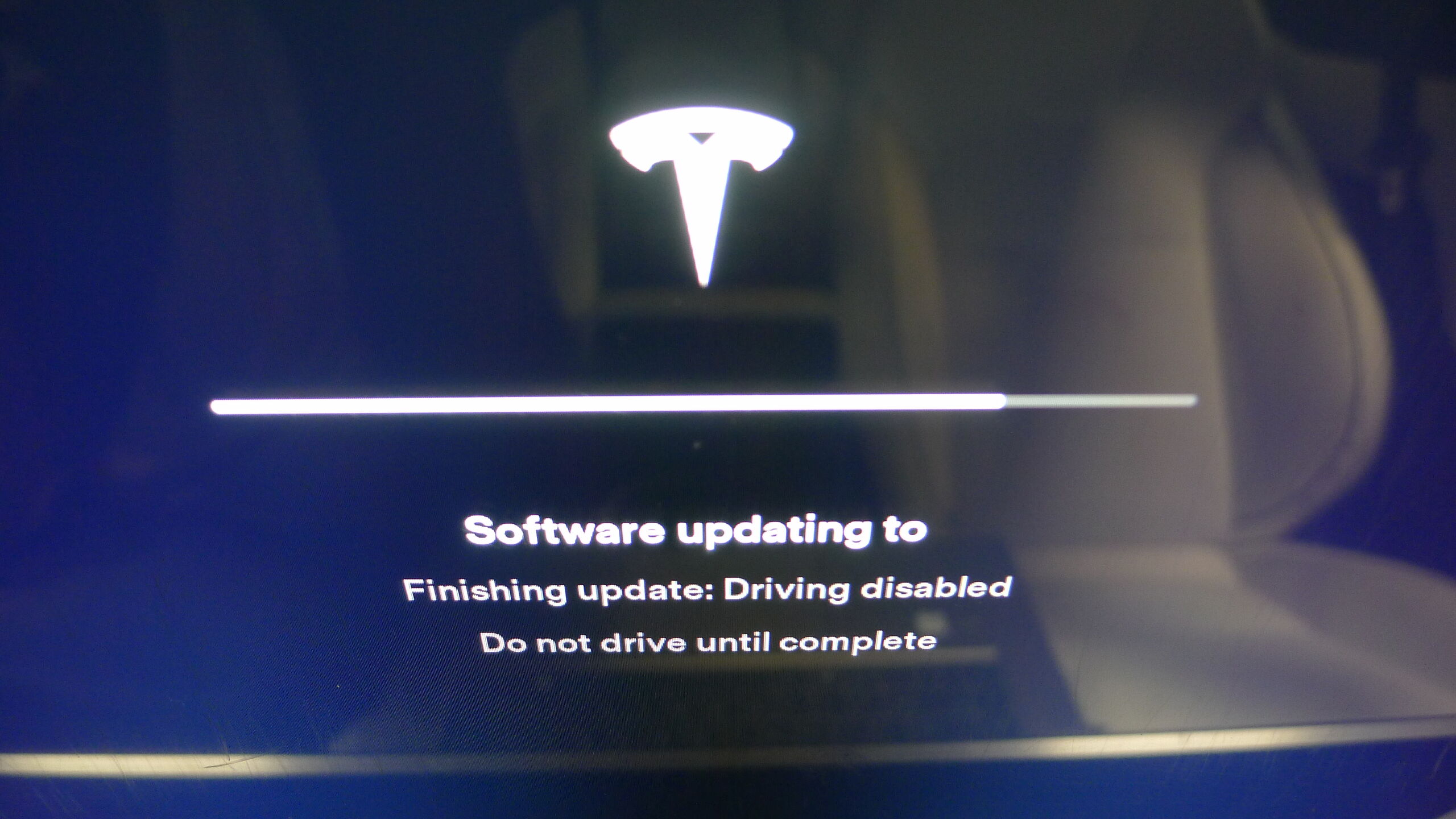

    完成后，点击窗口右上角的“X”关闭；例程将指示成功完成，但更新仍会在后台继续运行；用户界面会显示更新进度。
  22. 断开 Toolbox 与车辆的连接，取出笔记本电脑和以太网诊断工具包。
  23. 安装仪表板维修面板。
    注
    2 个锁片，4 个固定销；向前滑动卡入固定销，然后将锁片向上固定到仪表板。
  24. 安装前备箱右侧挡板。
    注
    10 个卡子。
  25. 安装前备箱左侧挡板。
    注
    10 个卡子。
  26. 安装前备箱后部挡板。
    注
    8 个卡子。
  27. 关闭前备箱盖。

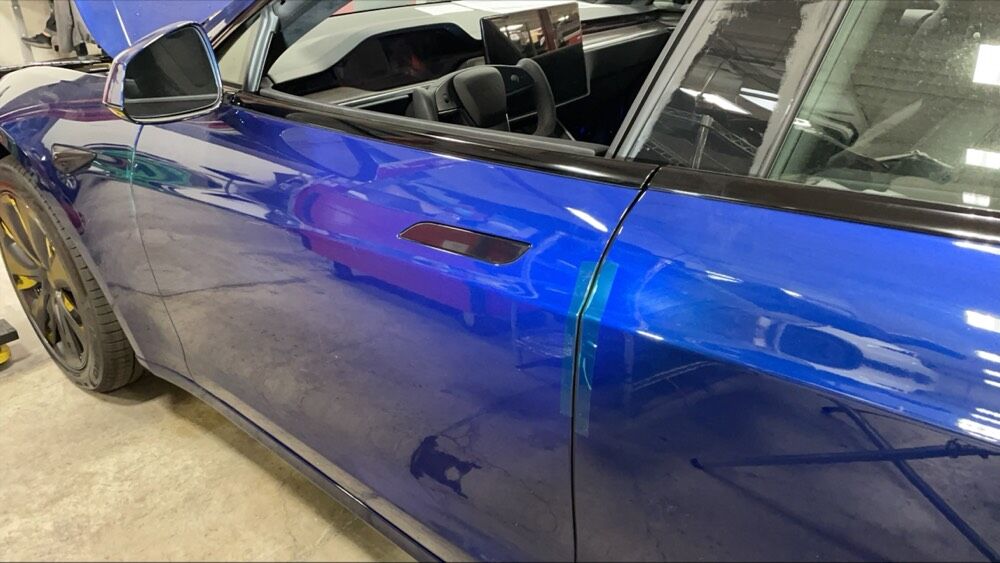

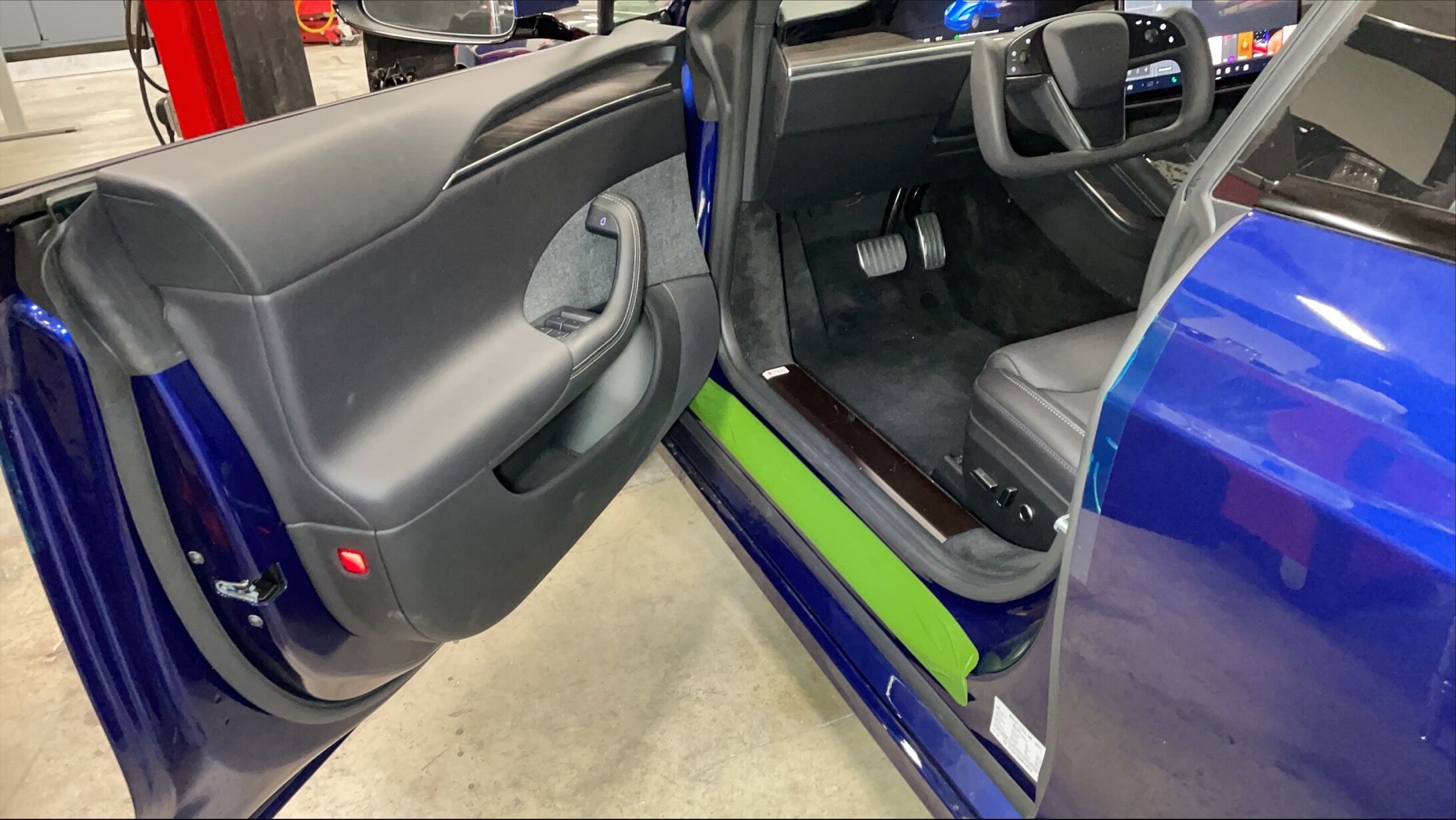

  28. 进入车辆并关闭左侧前车门。

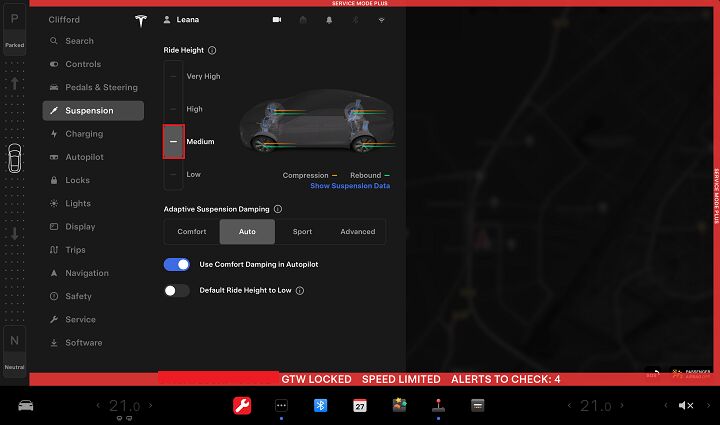

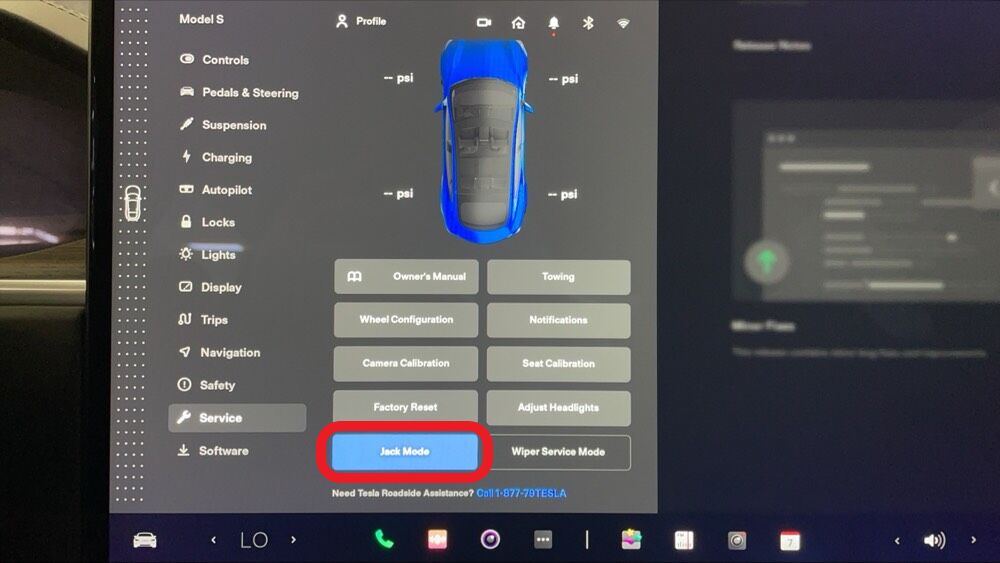

  29. 将空气悬架车身高度设置为“Medium”，并将车辆设置为“千斤顶模式”。
    注

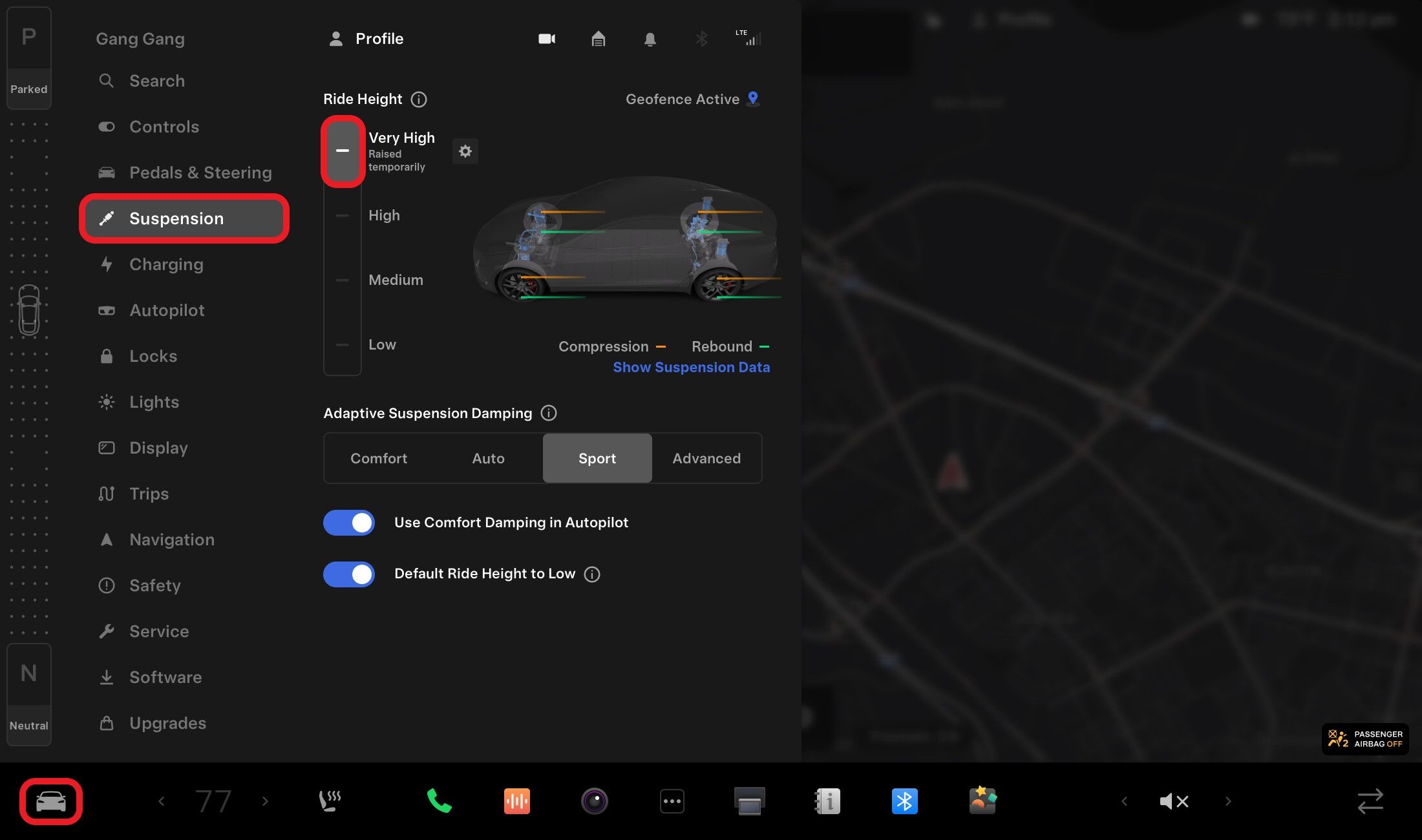

    在中央显示器上，点击 Controls > Suspension > Medium；在中央显示器上，点击 Controls > Service > Jack Mode。
  30. 打开左侧前车门，然后离开车辆。

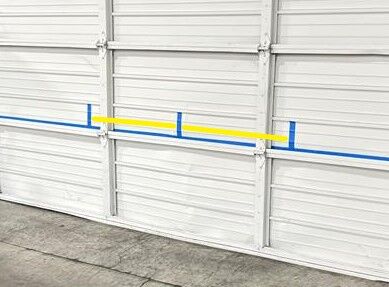

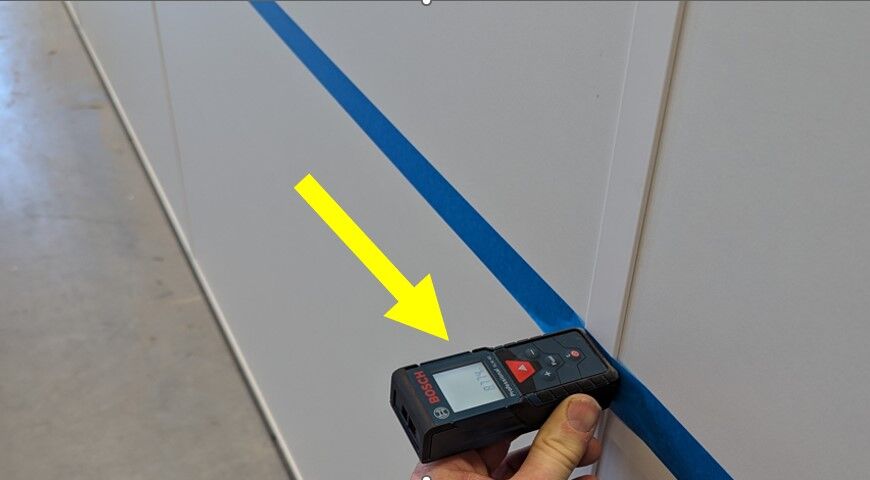

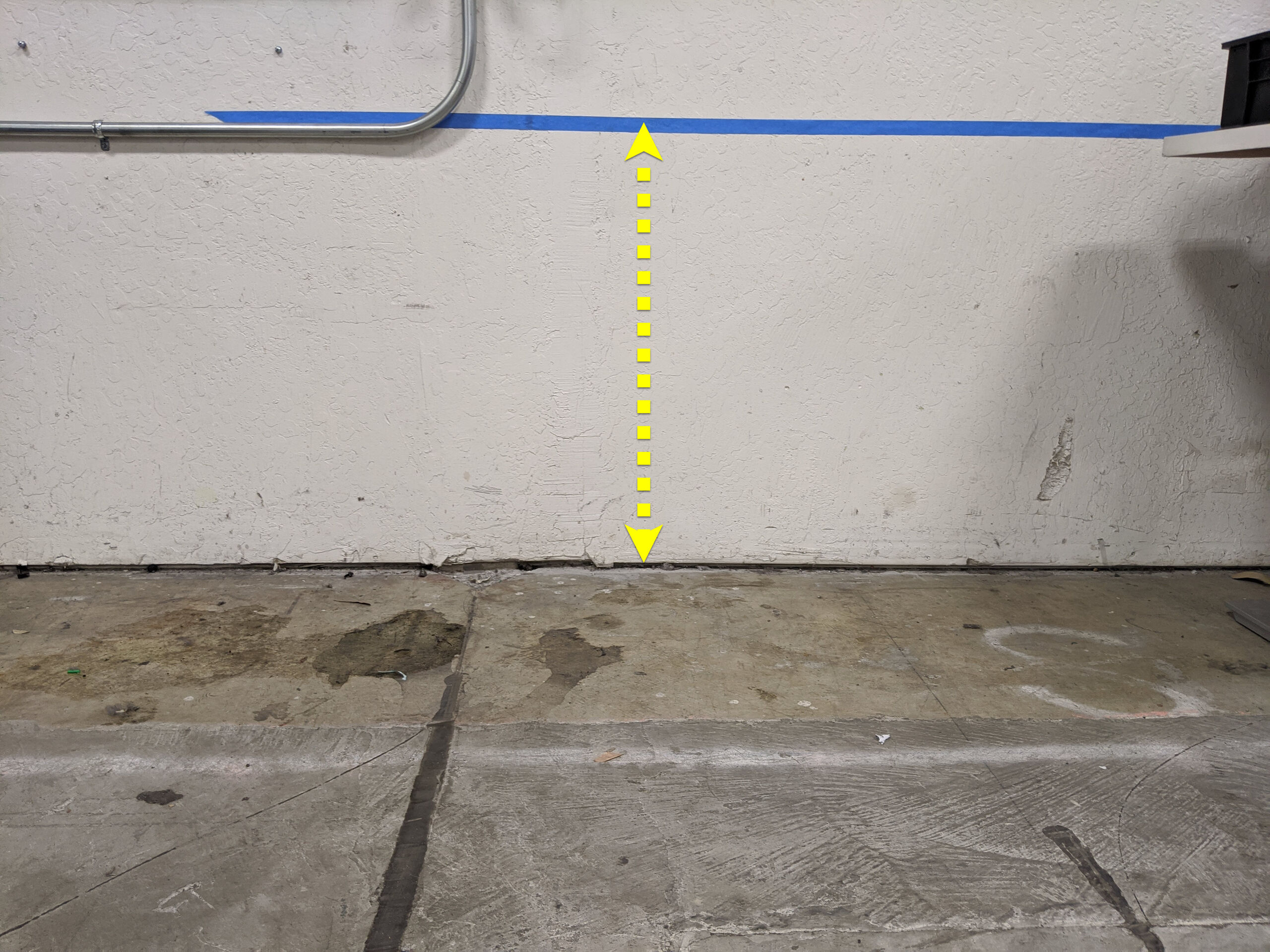

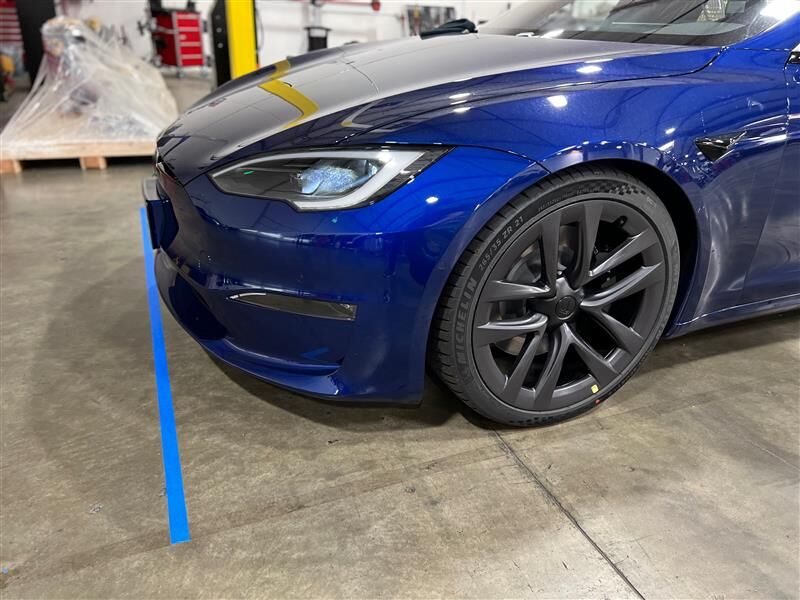

  31. 在距离地面 27.126 英寸（68.9 厘米）的墙壁上贴胶带。

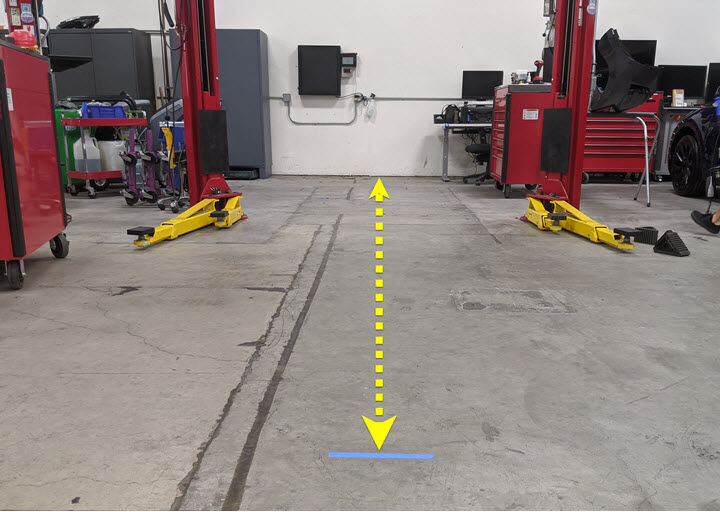

  32. 在距离墙壁 25 英尺（7.6 米）的地面上贴胶带。
  33. 将车辆停放在垂直于墙壁的水平面上，并将前饰板与地面上的胶带对齐。
    注
    为获得最佳效果，选择环境光较暗的黑暗工作区域，确保轮胎压力设置符合规格。

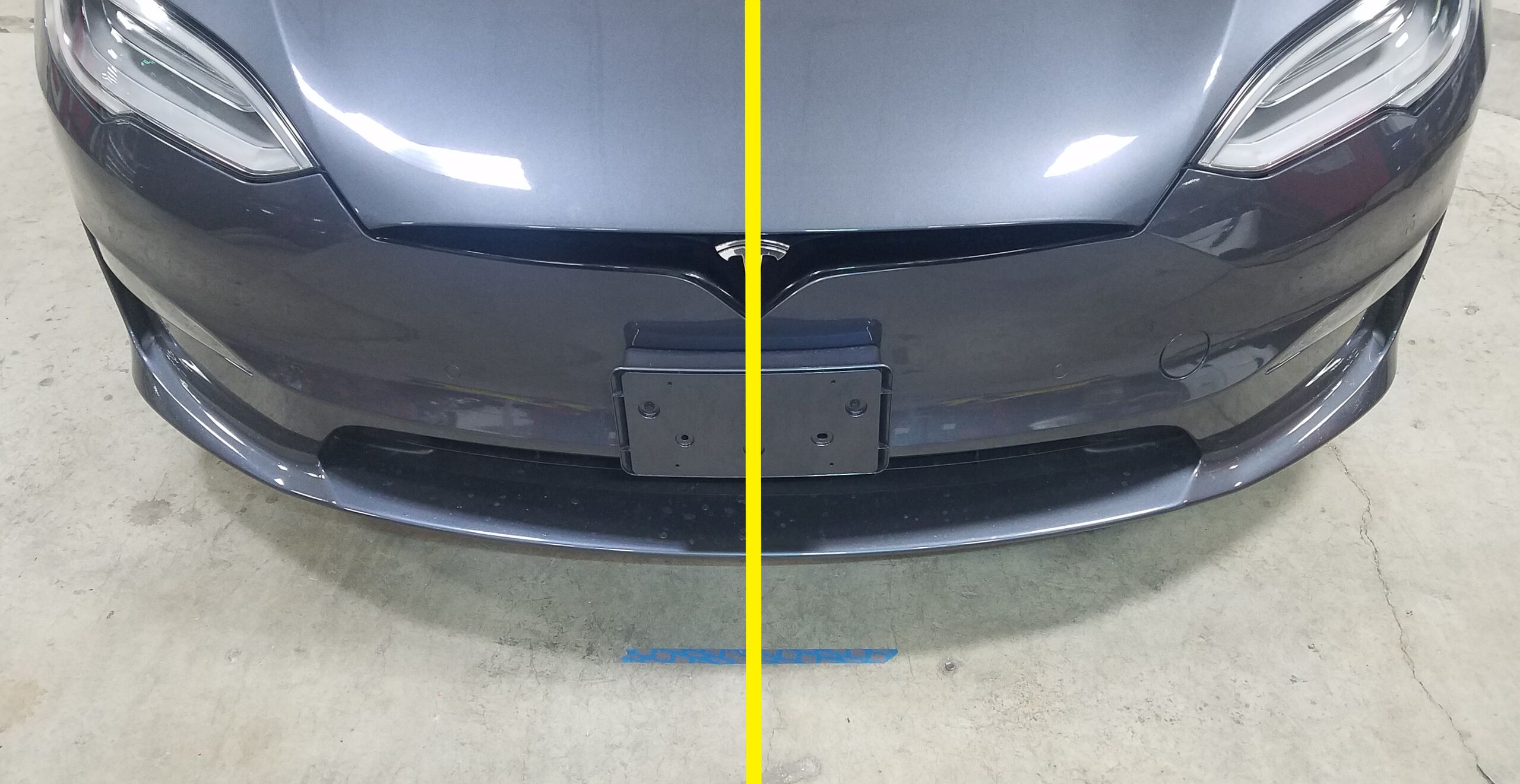

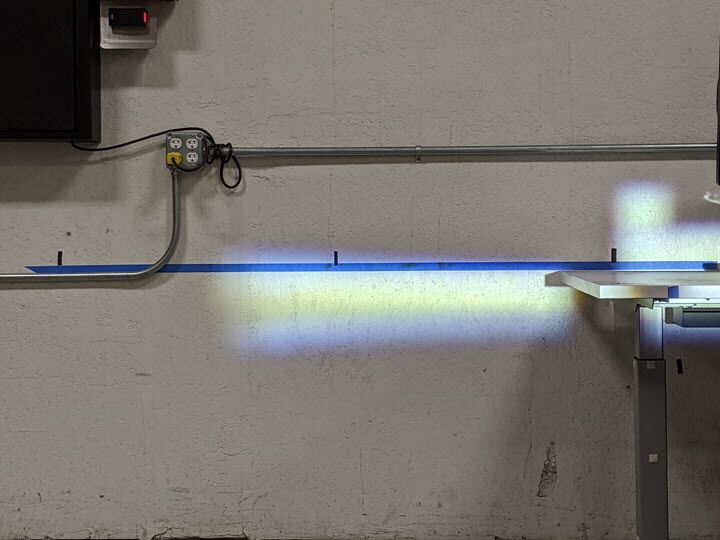

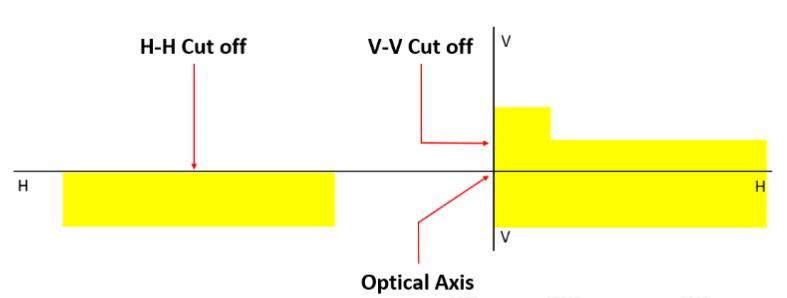

  34. 向车辆中心点投射一束垂直于墙壁的激光，然后在墙壁上标记一条中心线。
  35. 在中心线两侧距离中心线 78 厘米处各做一个标记。
    注
    这些标记将作为水平调节过程中的主要参照。

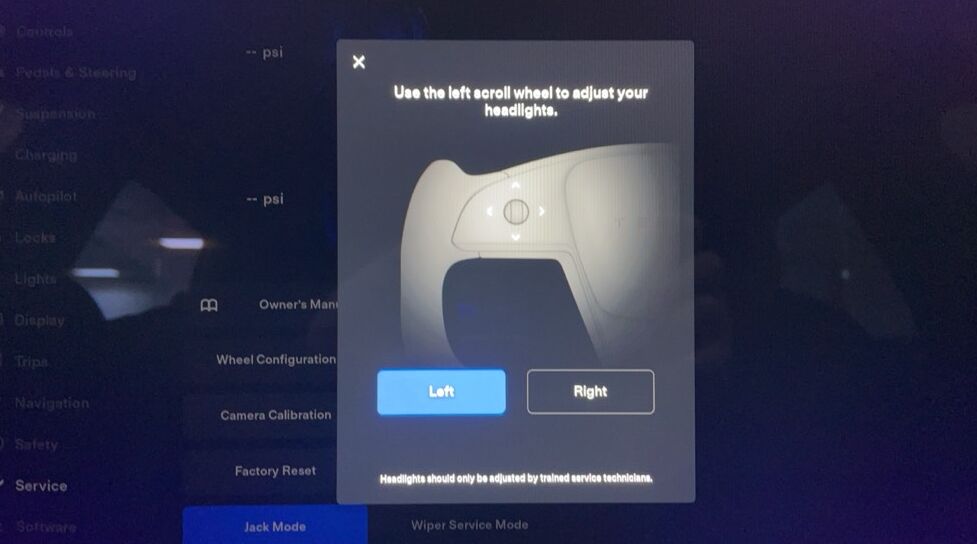

  36. 使用中央显示器选择“调节大灯”。
    注

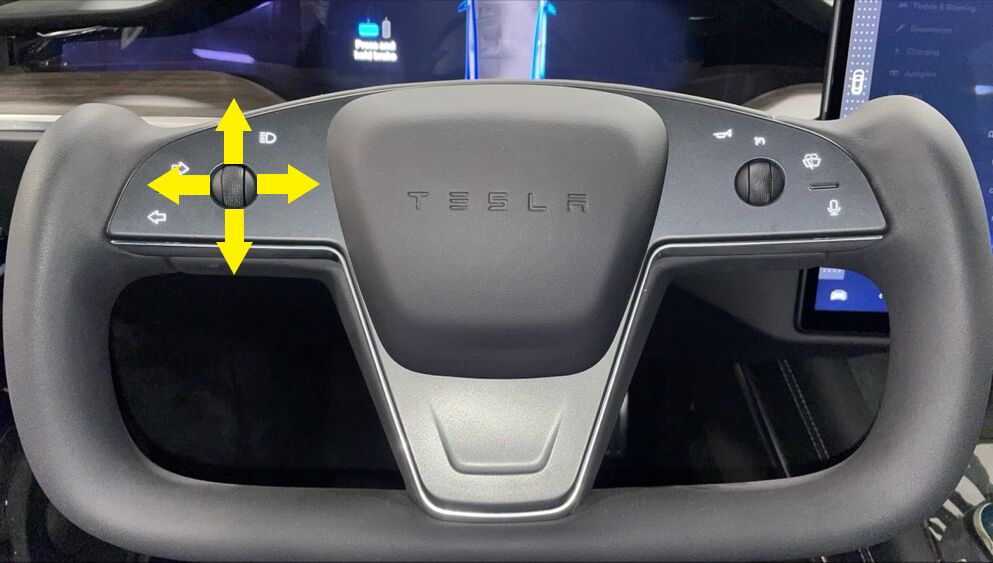

    点击 Controls > Service > Adjust Headlights；使用滚轮调节；请注意，调平需要调整到维护模式。

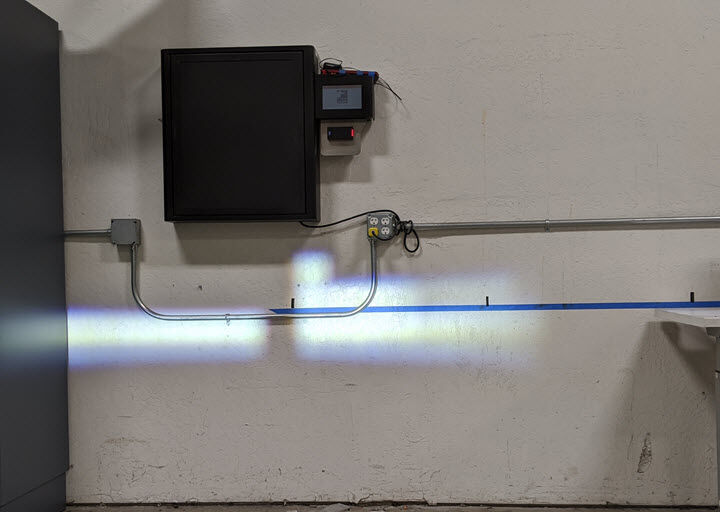

  37. 调节左侧大灯光束。
    注
    调节左侧大灯，使其水平光束的顶部与墙上的胶带标记对齐；请勿坐在车内，因为这会影响大灯的高度。
  38. 调节右侧大灯光束。
    注
    调节右侧大灯，使其水平光束的顶部与墙上的胶带标记对齐；请勿坐在车内，因为这会影响大灯的高度。
  39. 使用中央显示器退出大灯调节。
    注

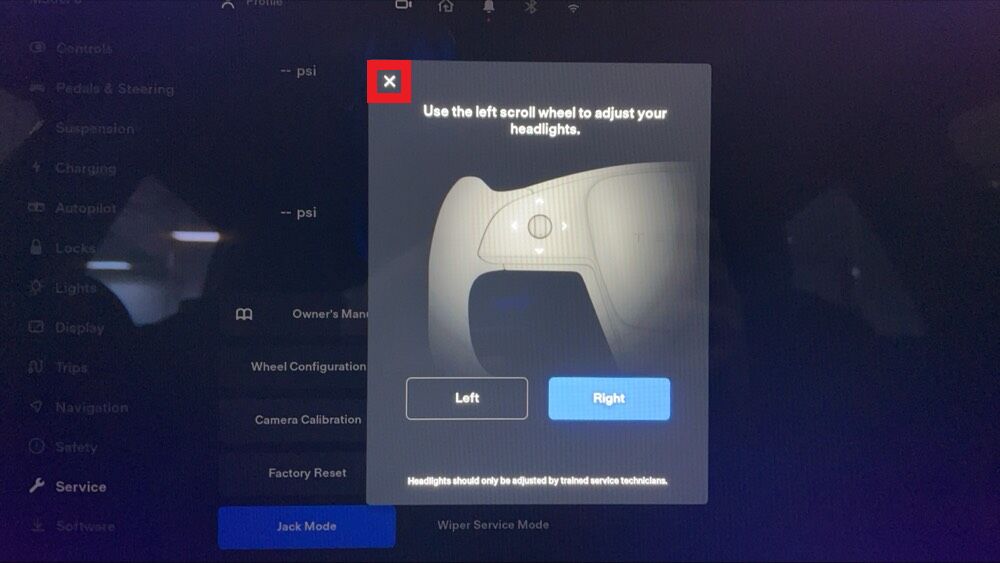

    选择菜单左上角的“X”，退出调节模式。
