顶篷(拆卸和更换)

校正代码 15203102 0.96 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2023 年 5 月 19 日:添加了顶篷运输袋安装技巧。
警告
本程序为“草案”。虽已通过验证,但可能仍有“警告”和“注意”事项缺失。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。

拆卸

  1. 打开 LH 前车门,降下 LH 前车窗。
  2. 拆下A 柱左侧和右侧中部饰板。请参阅 饰板 - A 柱 - 中部 - 左侧(拆卸和更换)。
  3. 拆下左侧和右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧(拆卸和更换)。
  4. 拆下 A 柱 LH 和 RH 上部饰板。请参阅 饰板 - A 柱 - 上 - 左侧(拆卸和更换)。
  5. 拆下驾驶位和副驾位遮阳板。请参阅 防晒板 - 左侧(拆卸和更换)。
  6. 拆下四摄像头下盖。请参阅 摄像头盖 - 下部(拆卸和更换)。
  7. 拆卸后视镜。请参阅 镜 - 后视(拆卸和更换)。
  8. 拆下左右 B 柱上饰板。请参阅 饰板 - B 柱 - 上 - 左侧(拆卸和更换)。

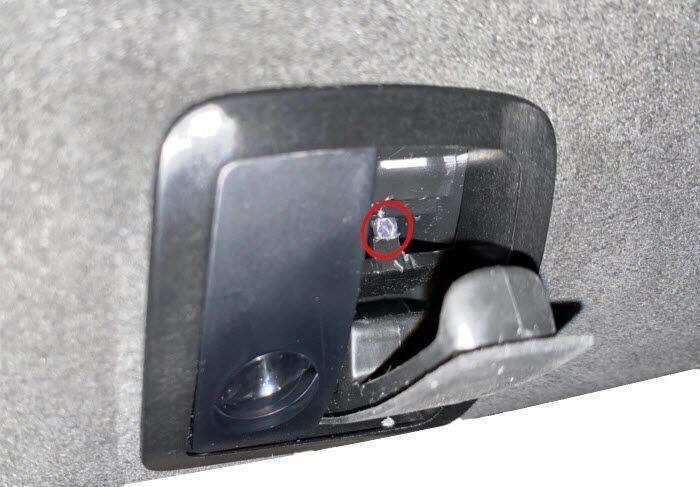

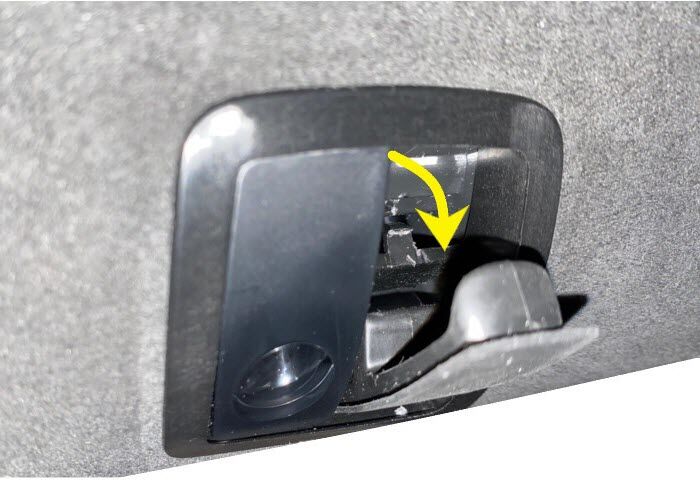

  9. 推开左侧和右侧衣帽钩。
  10. 撬开以松开左侧和右侧衣帽钩螺钉盖板的锁片(2 个)。
  11. 拆下将左侧衣帽钩固定到顶篷的螺钉。对右侧衣帽钩重复此步骤。
    2.5 Nm (1.8 lbs-ft)
    提示
    推荐使用以下工具:
    • 梅花 T25 批头

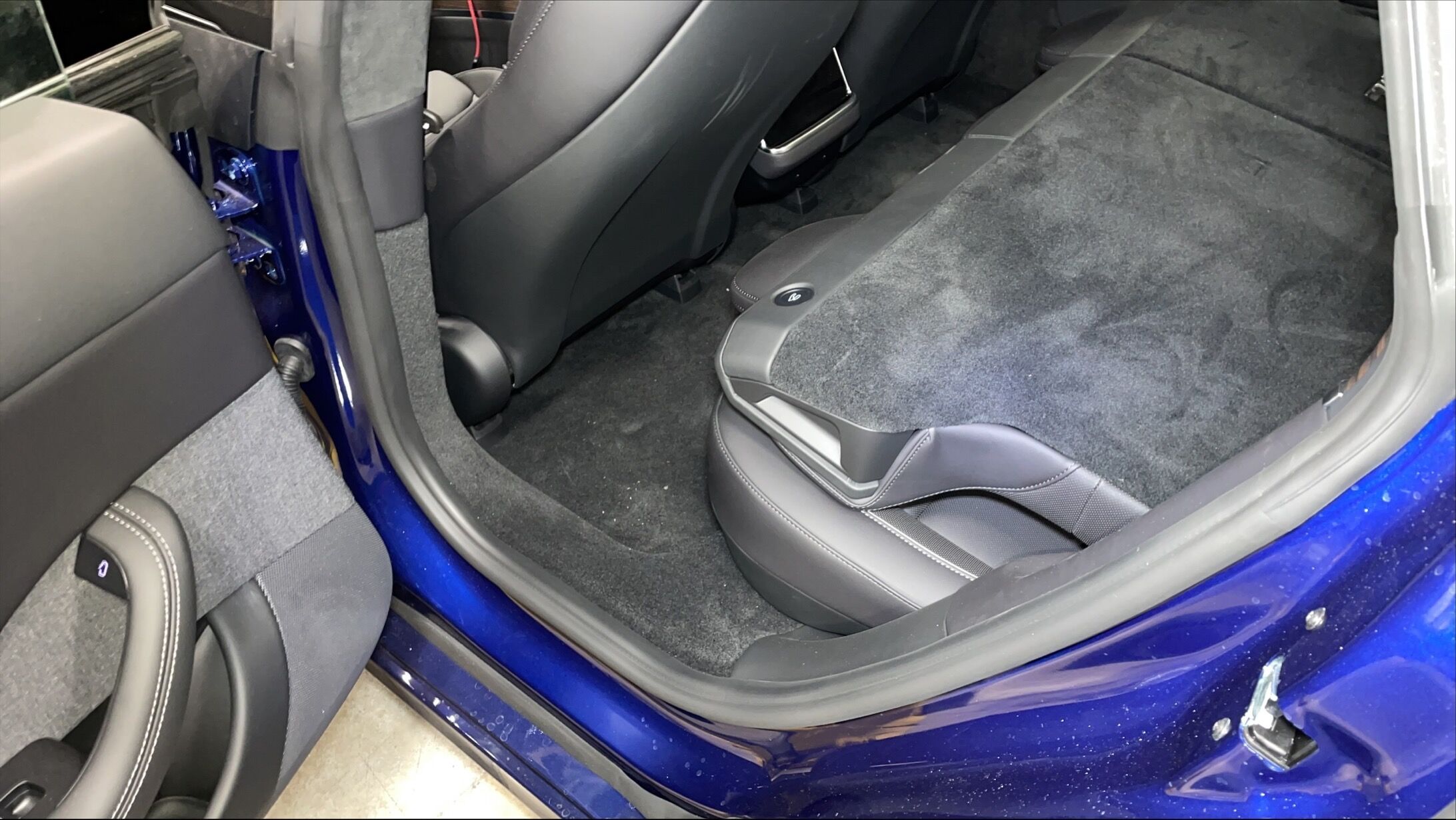

  12. 折叠第二排左侧座椅。
  13. 拆卸后备箱行李架。请参阅 行李架 - 后备箱(拆卸和更换)。

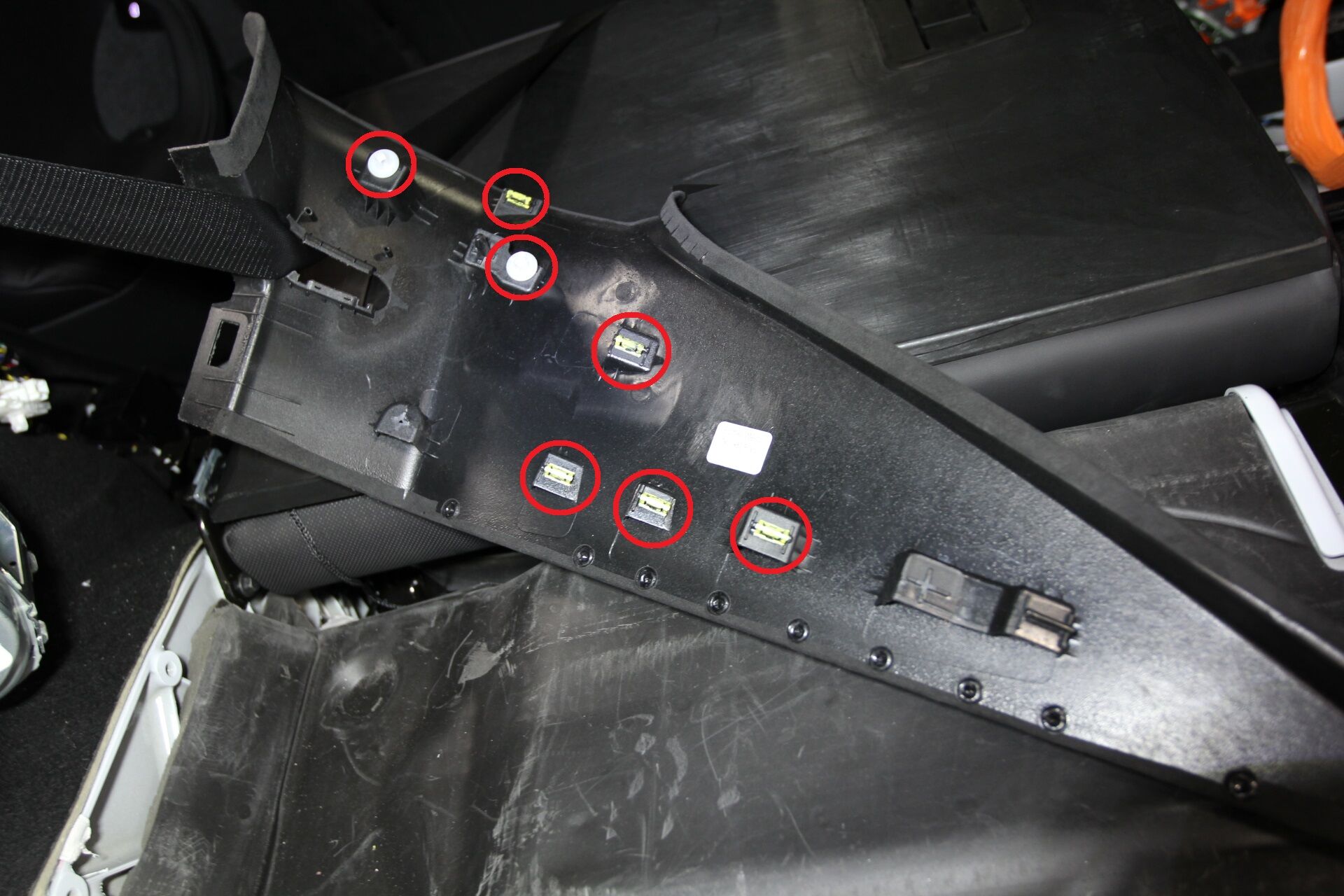

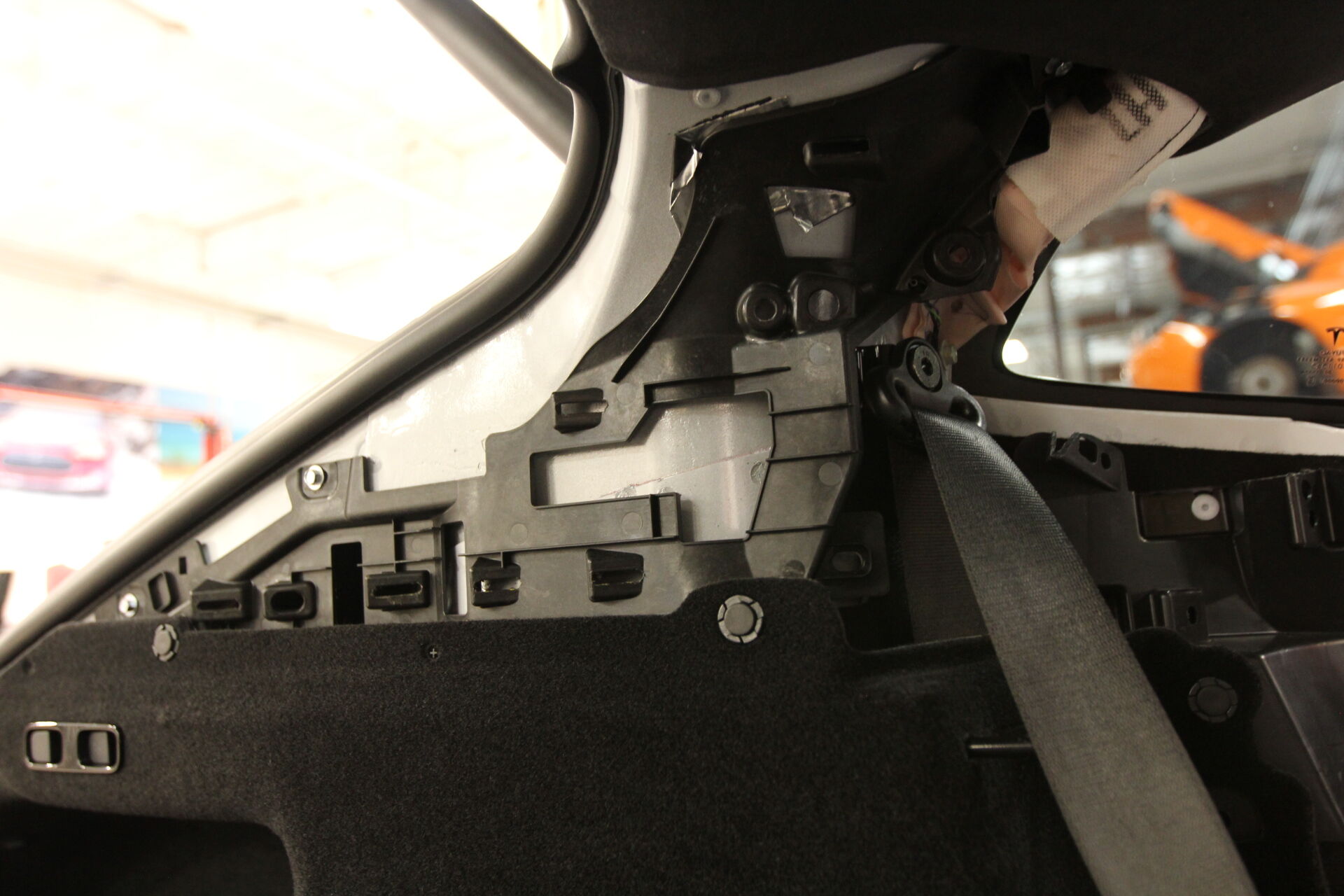

  14. 松开固定左侧 C 柱上饰板的卡子(7 个),然后将饰板置于一旁。对右侧饰板重复此步骤。

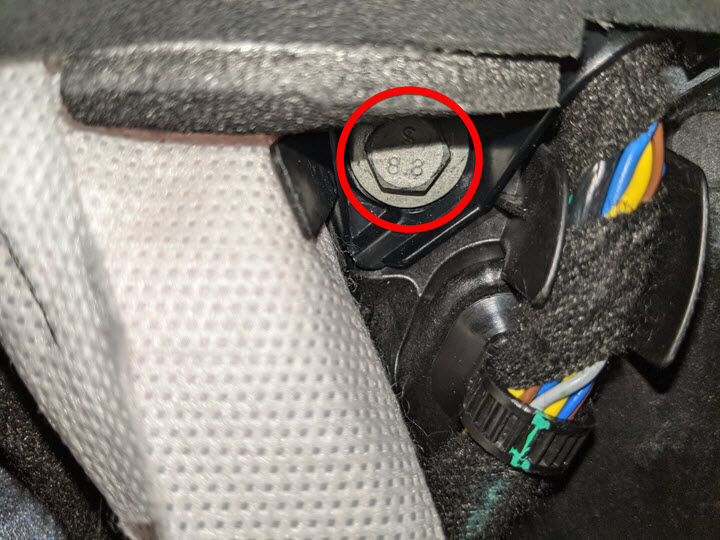

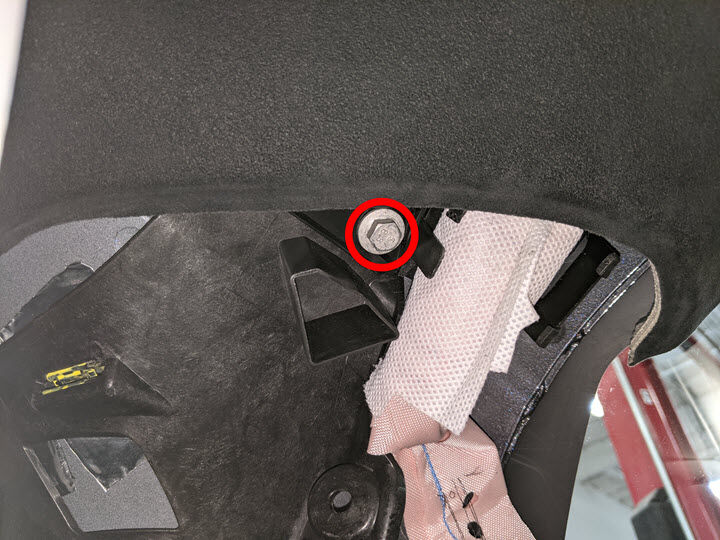

  15. 拆下将顶篷后部固定到车身的螺栓(2 个)。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
    注
    螺栓位于顶篷的左侧和右侧

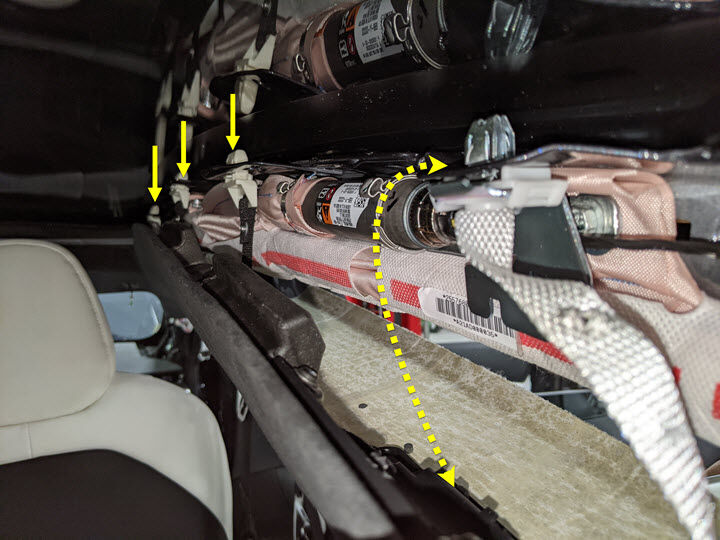

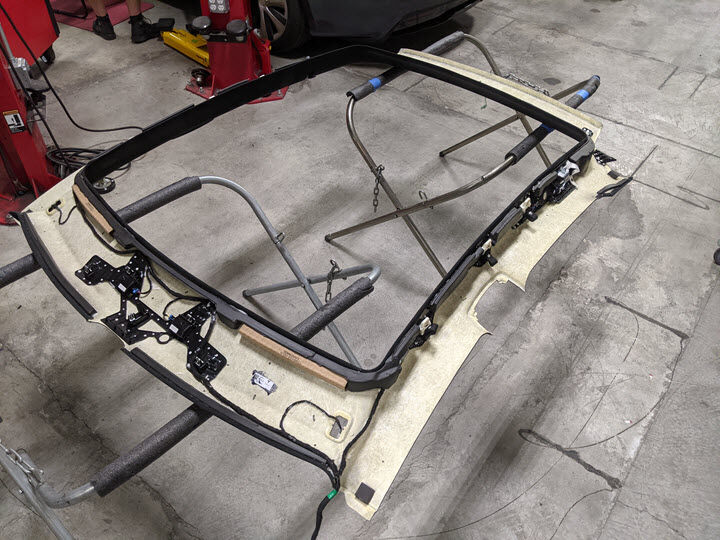

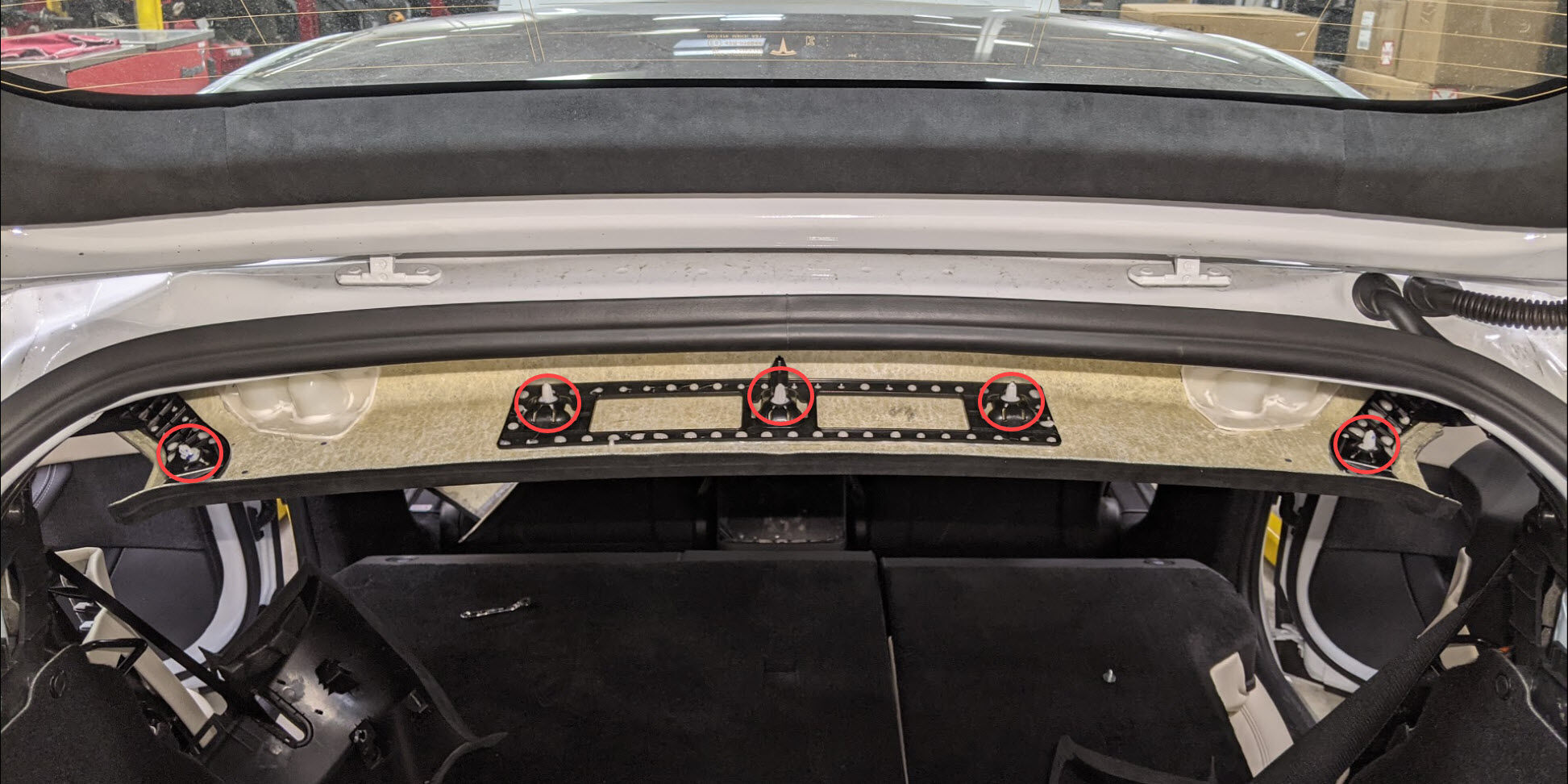

  16. 松开将顶篷固定到车身的卡子(18 个)和挂钩(2 个)。
    注
    松开时,顶篷将由系带(8 个)支撑;向上并向内推动,将衣帽钩总成上的挂钩从车身上松开。

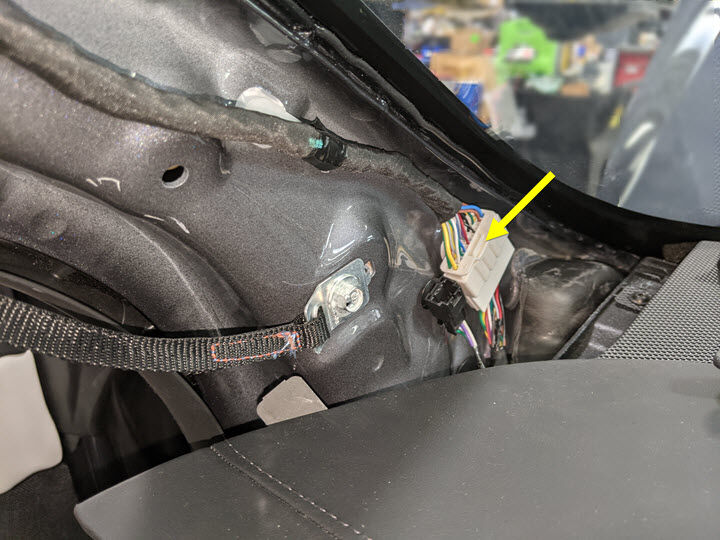

  17. 断开左侧前部 A 柱附近的顶篷电气线束。

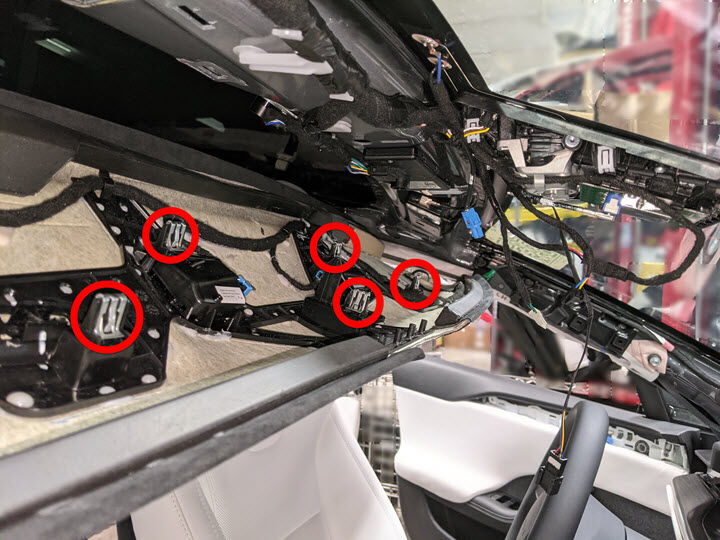

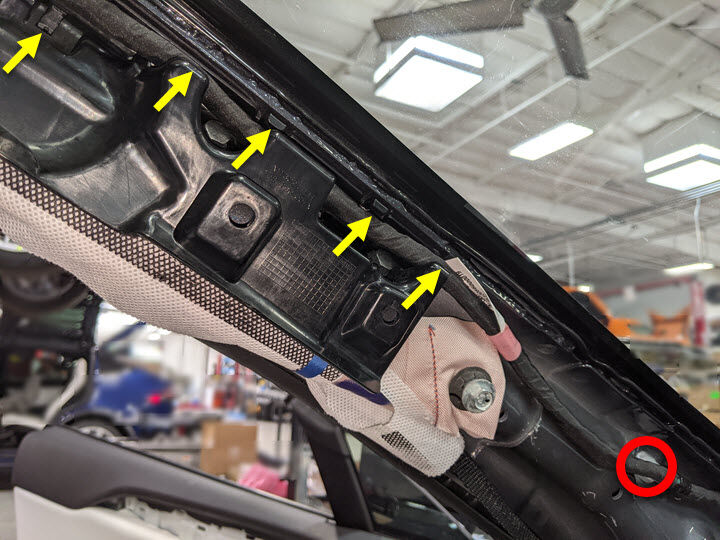

  18. 松开将顶篷电气线束固定到左侧 A 柱的卡子和线束导件(5 个)。
  19. 完全倾斜两个前排座椅。

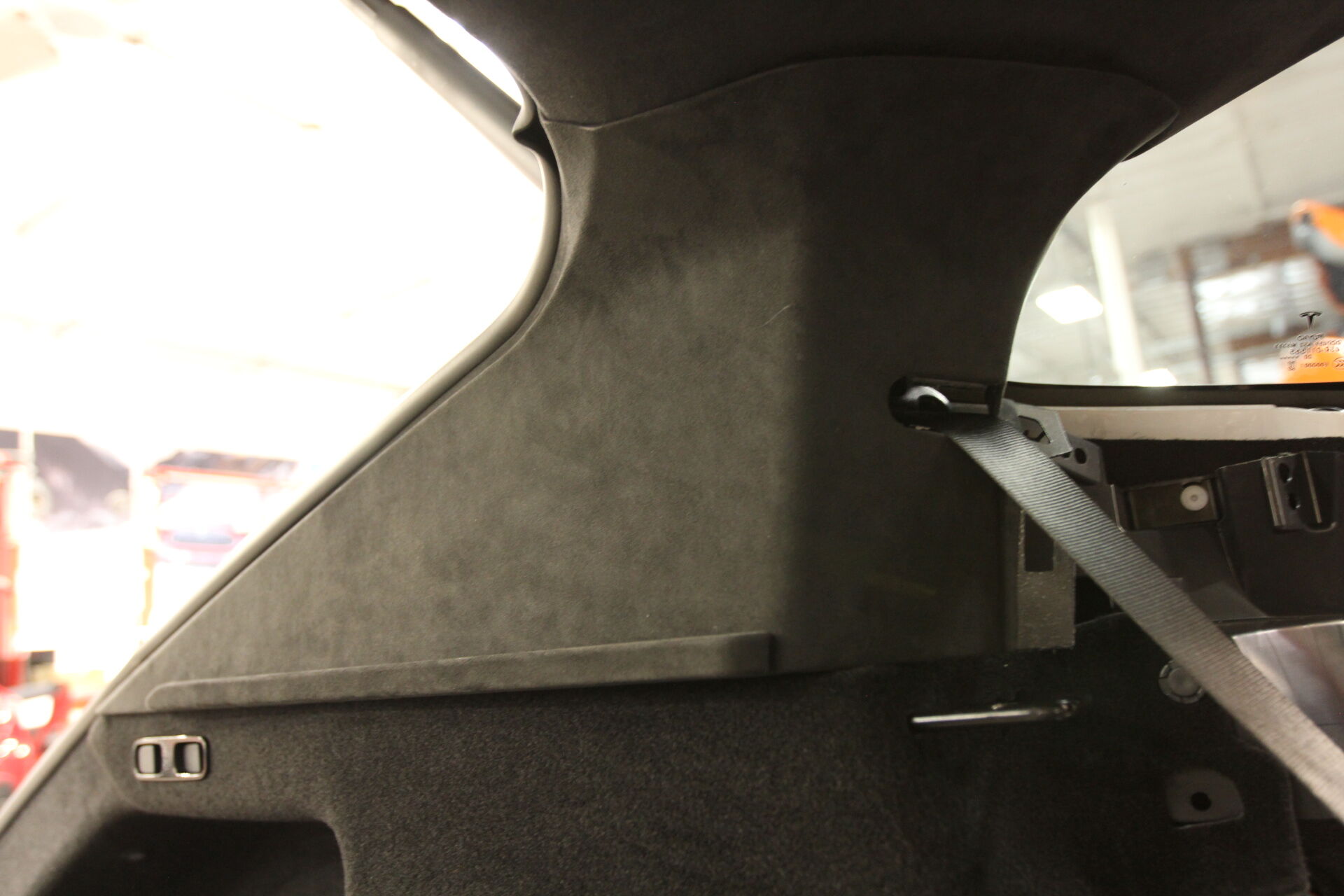

  20. 将 C 柱上部饰板放在一旁,以留出间隙。
    注

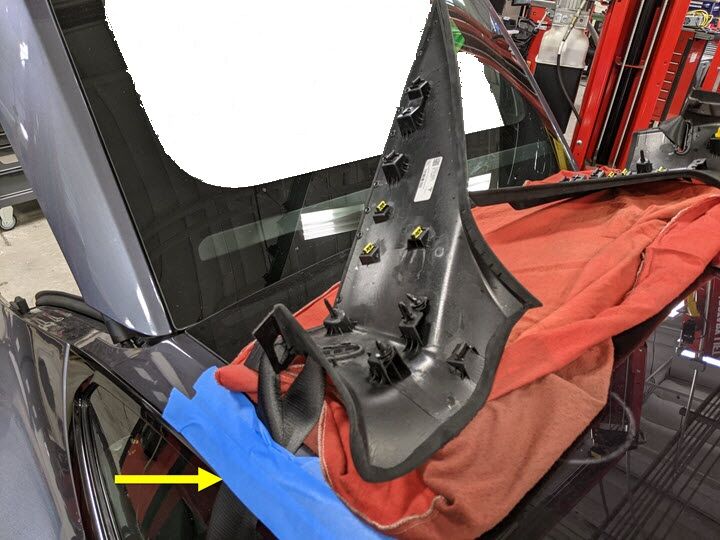

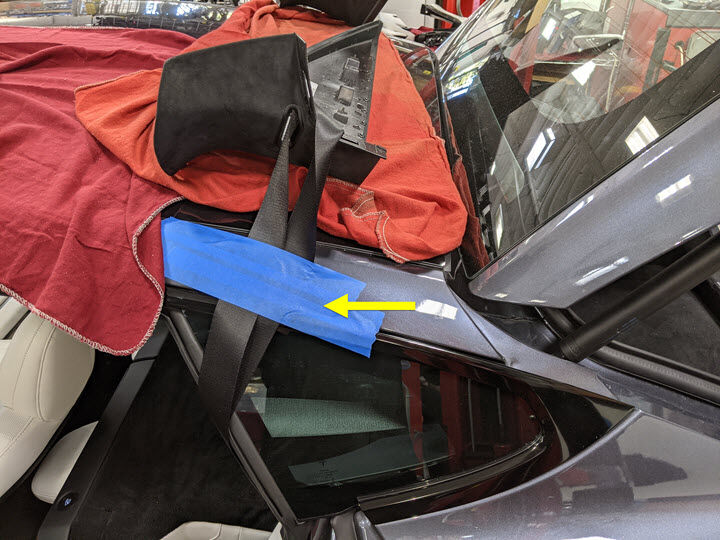

    拆下顶篷时,用胶带将座椅安全带固定,以腾出空间。
    注
    将 C 柱上部饰板放在保护面上。

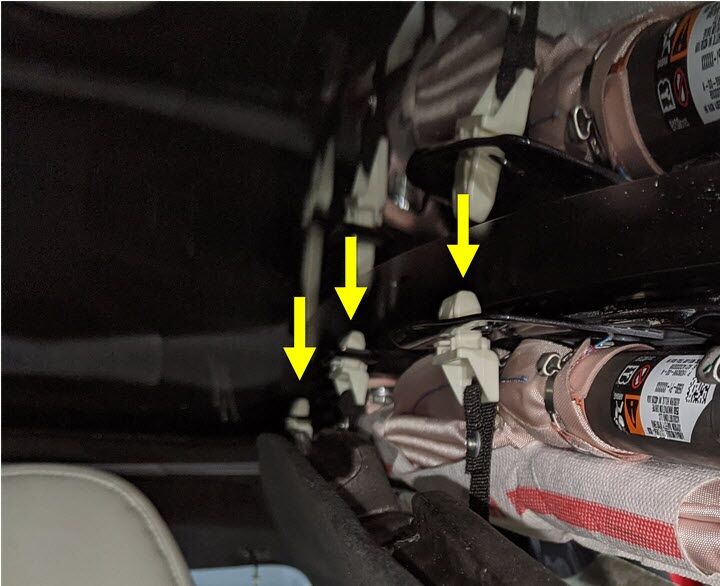

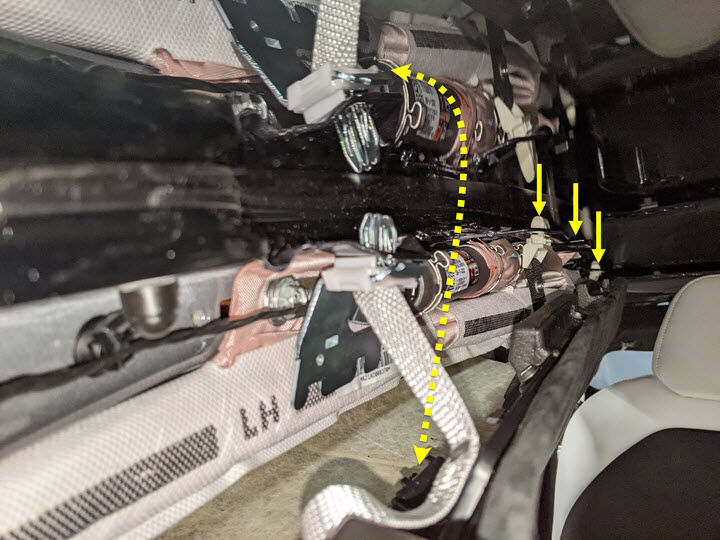

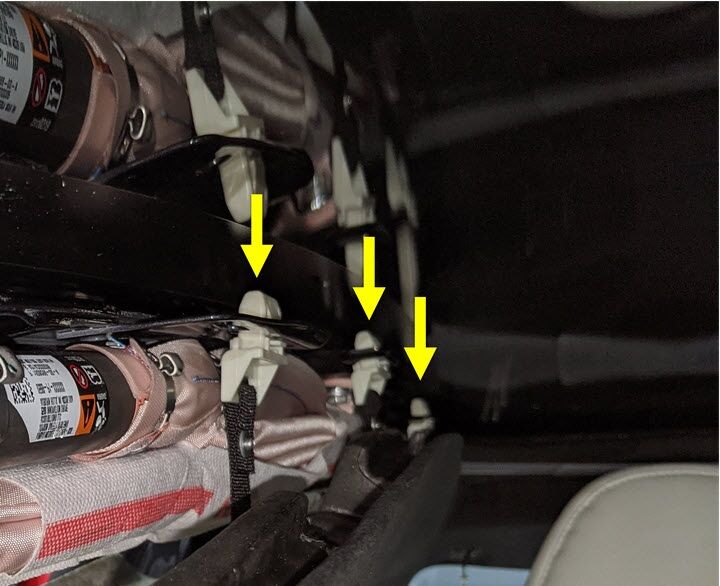

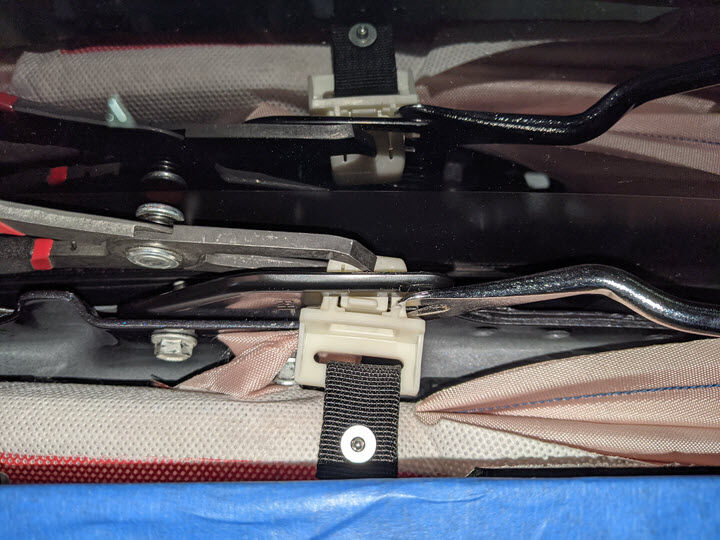

  21. 松开车身的系带夹(6 个)。
    注
    这将有助于后续安装顶篷。
    提示
    Use of the following tool(s) is recommended:
    • GearWrench 推针钳

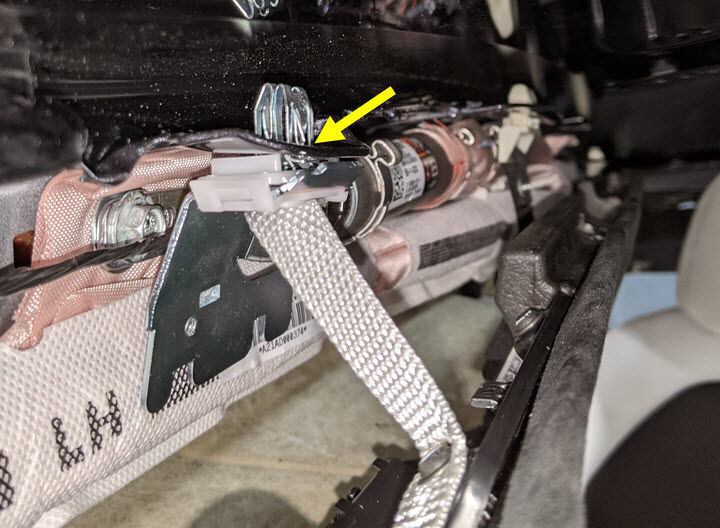

  22. 在助手的帮助下,从车身上松开衣帽钩系带卡子(2 个)。
    注
    松开后支撑顶篷。

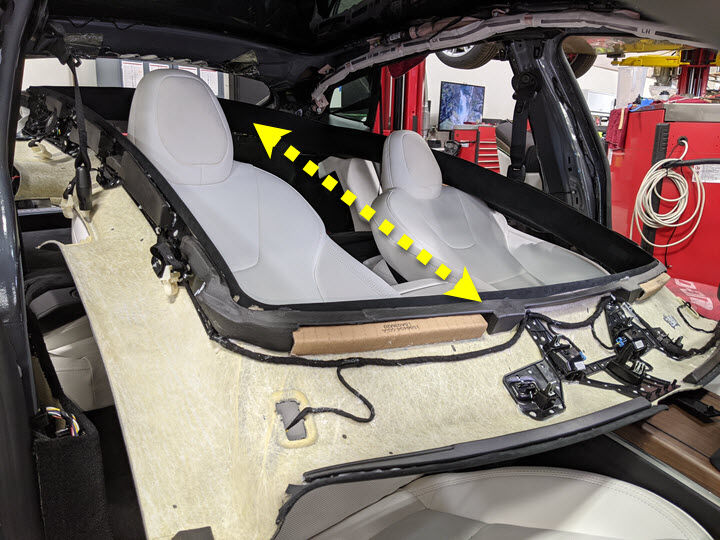

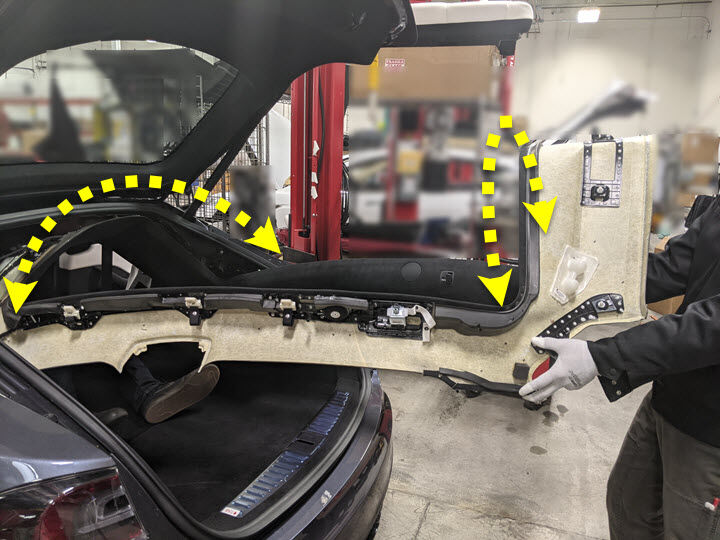

  23. 通过掀背尾门将顶篷从车上拆下。
    注
    均匀弯曲顶篷,以免产生折痕。
    注
    避免将压力集中在一个点上。
    注
    通过掀背尾门拆下顶篷,并将其放置在保护面上。

安装

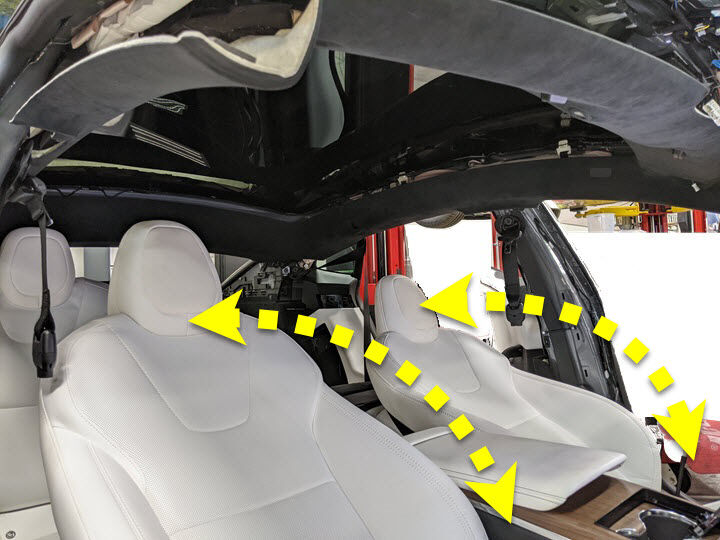

  1. 通过掀背尾门将顶篷放入车辆。
    注
    均匀弯曲顶篷,以免产生折痕。
    注
    避免将压力集中在一个点上。
    注
    通过掀背尾门进入,向内弯曲顶篷的侧面,使其通过 C 柱。
    提示
    The headliner shipping bag might be useful as a "third hand" for installation.
    1. Lay the shipping bag flat with the opening toward you.
    2. Use scissors to cut both the top and bottom sides of the bag up the middle, until there is about 12 in (30 cm) left. The bag will look like a pair of pants.
    3. Open the vehicle front/rear (as appropriate) doors, set the bag on the vehicle roof, and then bring the "legs" of the bag through each doorway into the cabin.
    4. Tie the very ends of the legs together to make a very loose loop out of the cabin, over the roof, and back into the cabin. If the loop is too tight, cut a little more up the middle.
    5. Use the loop to support the headliner during installation. If the loop is too loose, tie an additional knot to reduce slack.
  2. 紧固将顶篷固定到车身的卡子(18 个)和挂钩(2 个)。
    注

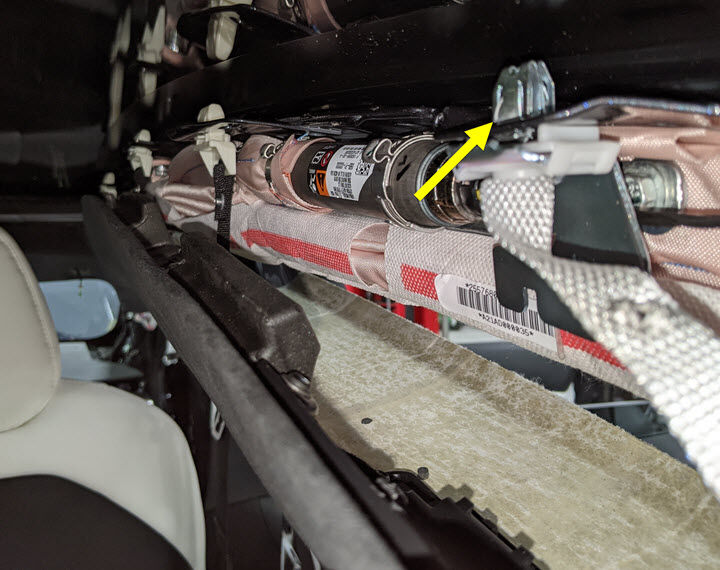

    向上并向外推动衣帽钩,将挂钩固定到衣帽钩总成顶部的车身法兰上。
  3. 将 C 柱上部饰板放回车辆中。
  4. 紧固将顶篷电气线束固定到左侧 A 柱的卡子和线束导件(5 个)。
  5. 连接左侧前部 A 柱附近的顶篷线束电气连接器。
  6. 安装将顶篷后部固定到车身的螺栓(2 个),螺栓弃用。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  7. 安装 C 柱左侧和右侧上部饰板。请参阅 饰板 - C 柱 - 上 - 左侧(拆卸和更换)。
  8. 安装后行李箱行李架。请参阅 行李架 - 后备箱(拆卸和更换)。
  9. 安装左右 B 柱上饰板。请参阅 饰板 - B 柱 - 上 - 左侧(拆卸和更换)。

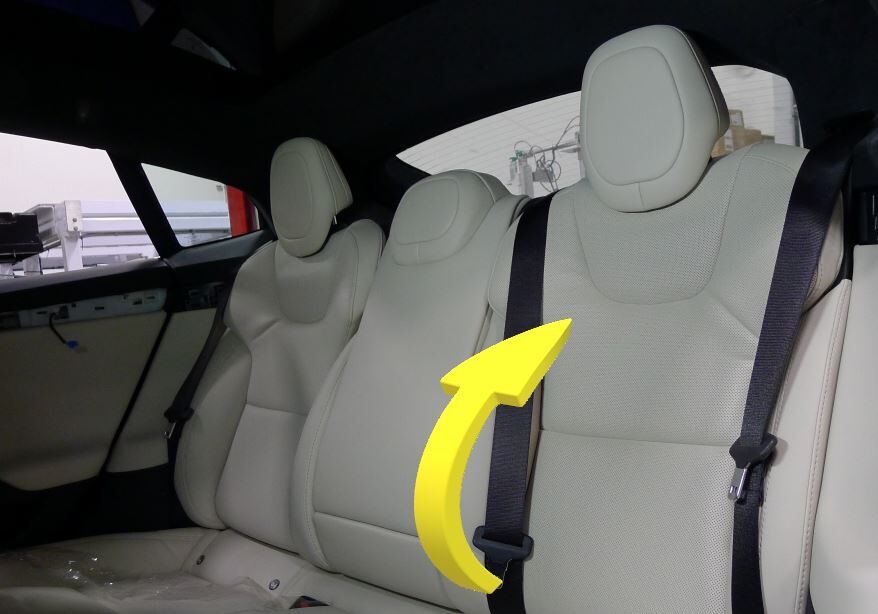

  10. 将第二排左侧座椅扶起至垂直位置。
  11. 将驾驶位和副驾位座椅移回原位。
  12. 安装后视镜。请参阅 镜 - 后视(拆卸和更换)。
  13. 安装驾驶位和副驾位遮阳板。请参阅 防晒板 - 左侧(拆卸和更换)。
  14. 安装 A 柱 LH 和 RH 上部饰板。请参阅 饰板 - A 柱 - 上 - 左侧(拆卸和更换)。
  15. 安装 LH 和 RH 仪表板端盖。请参阅 端盖 - 仪表板 - 左侧(拆卸和更换)。
  16. 安装 A 柱左侧和右侧中部饰板。请参阅 饰板 - A 柱 - 中部 - 左侧(拆卸和更换)。
  17. 安装四摄像头下盖。请参阅 摄像头盖 - 下部(拆卸和更换)。
  18. 升起 LH 前车窗并关闭 LH 前车门。
