电机 - 座椅倾斜 - 驾驶位座椅(拆卸和更换) ((拆卸和更换))

校正代码 130115020.54 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2024-12-10: 添加了小型倾斜电机配置信息。

拆卸

  1. 打开左侧车门,降低左侧车窗。
  2. 拆卸驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)。
    注
    无需拆下座椅按钮开关。
  3. 断开左侧驾驶位座椅倾斜电机电气连接器。

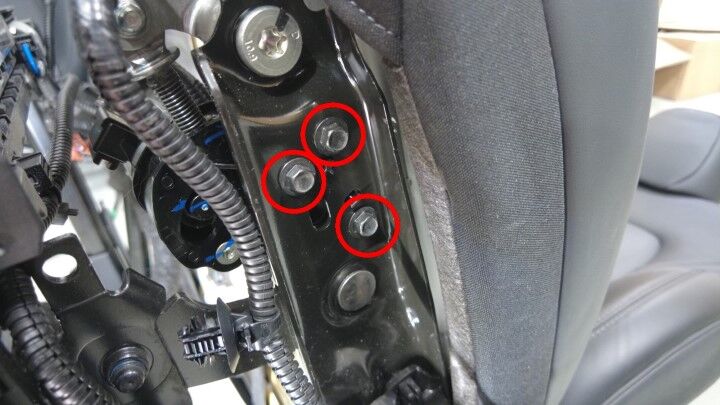

  4. 拆下将驾驶位座椅倾斜电机固定到座椅总成的螺栓(3 个)。
    7.5 Nm (5.5 lbs-ft)
    注
    不要拆下调节臂的紧固件。
    提示
    推荐使用以下工具:
    • 8 毫米套筒
  5. 拆下并弃用将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具:
    • 梅花 T40 套筒
  6. 将驾驶位座椅倾斜电机从座椅座垫框架上拆下。

安装

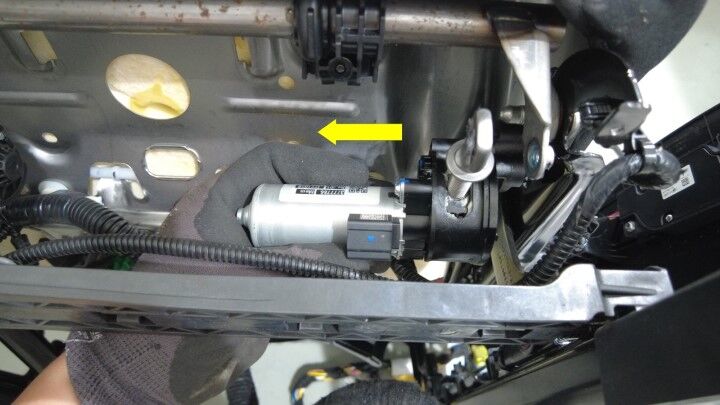

  1. 将驾驶位座椅倾斜电机放置到座椅座垫框架上,以备安装
    注

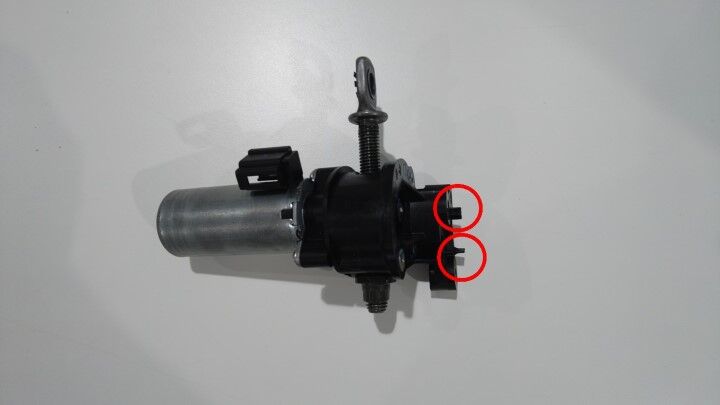

    将座椅倾斜电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
  2. 安装将驾驶位座椅倾斜电机固定到座椅总成的螺栓(3 个)。
    7.5 Nm (5.5 lbs-ft)
    注
    不要拆下调节臂的紧固件。
    提示
    推荐使用以下工具:
    • 8 毫米套筒
  3. 安装新的螺栓,将驾驶位座椅倾斜电机调节臂固定到座椅总成。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具:
    • 梅花 T40 套筒
  4. 连接驾驶位座椅倾斜电机电气连接器。
  5. 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)。
  6. Replacement front seat assemblies and seat cushion frame assemblies are equipped with a newly-designed "mini-tilt" motor, and replacing these parts (or the tilt motor itself) might require a configuration change. Review the configuration information in the table and perform the following substeps if a configuration update is needed.
    图 1. Old Tilt Motor
    图 2. New Mini Tilt Motor (P/N: 1868276-00-B or newer)
    1. Access the Vehicle Configuration section of the Infotainment Dashboard. See 网关配置(显示和变更).
    2. Update cfg_frontSeattype according to the combination of tilt motors described in the table.
  7. 进行座椅校准。请参阅 座椅 - 第一排(校准)。
  8. 关闭左侧车门,升起左侧车窗。
