Motor - Seat Tilt - Driver Seat (Sport Seat) ((拆卸和更换))

校正代码 13011512 FRT 0.96 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-23: 发布了新的程序。

拆卸

  1. 拆下驾驶位座垫外侧承梁。请参阅 侧部承梁 - 外侧 - 座椅座垫 - 驾驶位（运动版座椅）（拆卸和更换）。
  2. 断开驾驶位座椅倾斜电机电气连接器。

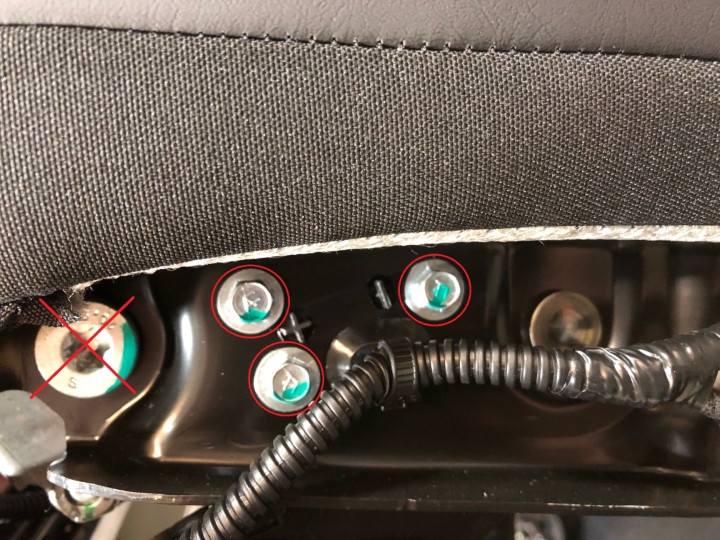

  3. 拆下将座椅倾斜电机固定到座椅总成的螺栓（3 个）。
    7.5 Nm (5.5 lbs-ft)
    注
    不要拆下调节臂的紧固件。
    提示
    推荐使用以下工具：
    • 8 mm deep socket
    • Ratchet/torque wrench
  4. 拆下并弃用将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T40 套筒

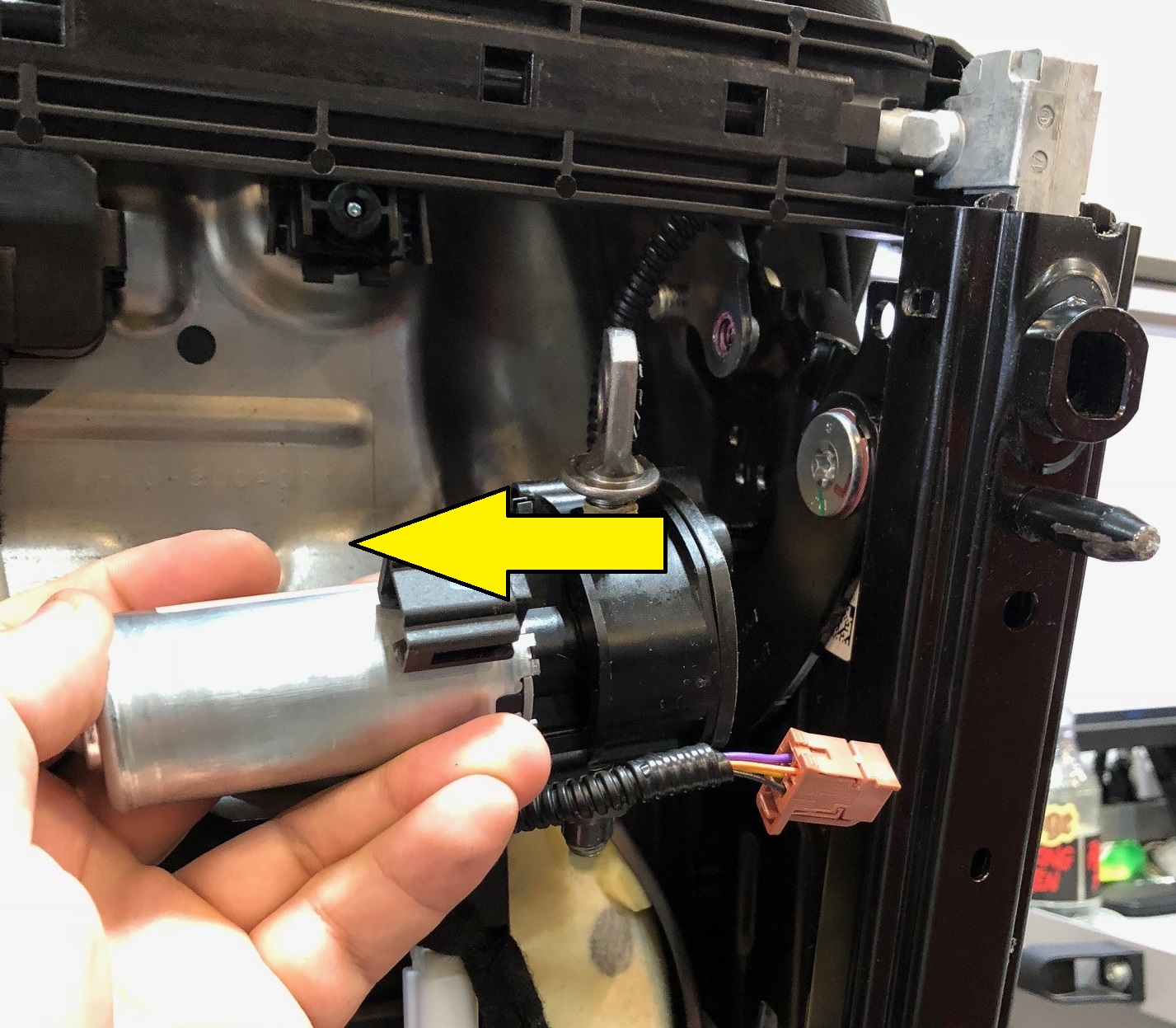

  5. 将座椅倾斜电机从座垫框架上拆下。

安装

  1. 将驾驶位座椅倾斜电机放置到座垫框架上，以备安装。
    注
    将座椅倾斜电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
    注
    使用 1868276-00-B 或者版本更新的零件替换零件号为 1099212-00-B 的倾斜电机时，需要更新 cfg_frontSeattype 网关配置。
  2. 安装将座椅倾斜电机固定到座椅总成的螺栓（3 个）。
    7.5 Nm (5.5 lbs-ft)
    提示
    推荐使用以下工具：
    • 8 mm deep socket
    • Ratchet/torque wrench
  3. 安装新的螺栓，将座椅倾斜电机调节臂固定到座椅总成。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T40 套筒
  4. 连接驾驶位座椅倾斜电机电气连接器。
  5. 安装驾驶位座垫外侧承梁。请参阅 侧部承梁 - 外侧 - 座椅座垫 - 驾驶位（运动版座椅）（拆卸和更换）。
  6. 前排座椅总成和座椅座垫框架总成替换件带有一个新设计的“小型倾斜”电机，更换这些总成零件（或倾斜电机）时，可能需要进行配置变更。如需更新配置，请浏览表中给出的配置信息，然后执行以下子步骤。
    图 1. 旧的倾斜电机

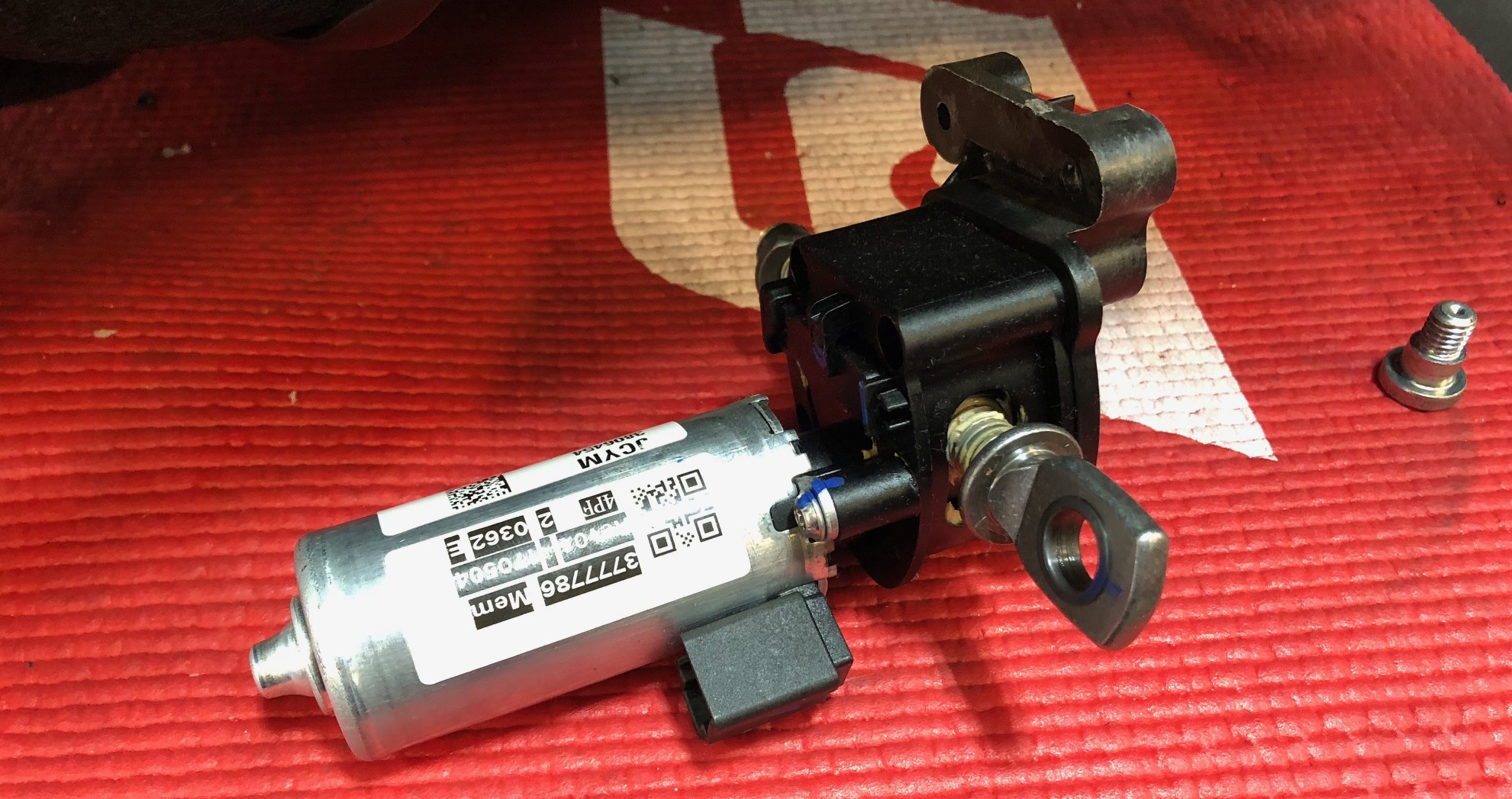

    图 2. 新的小型倾斜电机（零件号：1868276-00-B 或更高版本）
    1. 进入Infotainment Dashboard中的Vehicle Configuration部分。请参阅网关配置（显示和变更）。
    2. 根据表中给出的倾斜电机总览信息更新cfg_frontSeattype。
  7. 进行座椅校准。请参阅 座椅 - 第一排（校准）。
  8. 关闭左侧车门，升起左侧车窗。
