座椅靠背 - 第一排座椅 - 左侧（运动版座椅）（拆卸和更换）

校正代码 13041112 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 座椅靠背 - 第一排座椅 - 左侧（运动版座椅）（拆卸和更换）
描述 扭矩值 推荐工具 重新使用/更换 备注
将左前座椅靠背固定到座椅总成的螺栓
5 Nm (3.7 lbs-ft)
  • 2 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
 重新使用

拆卸

  1. Remove the driver seat headrest. See 头枕 - 驾驶位座椅（运动版座椅）（拆卸和更换）.
  2. Remove the LH front seat décor assembly. See 饰板 - 第一排座椅 - 左侧（运动版座椅）（拆卸和更换）.
  3. Remove the LH front seat back panel. See Back Panel - LH (Sport Seat) ((拆卸和更换)).
  4. Remove the rear underhood apron. See 前备箱挡板 - 后部（拆卸和更换）.
  5. Disconnect LV power. See 低压电源（断开和连接）.

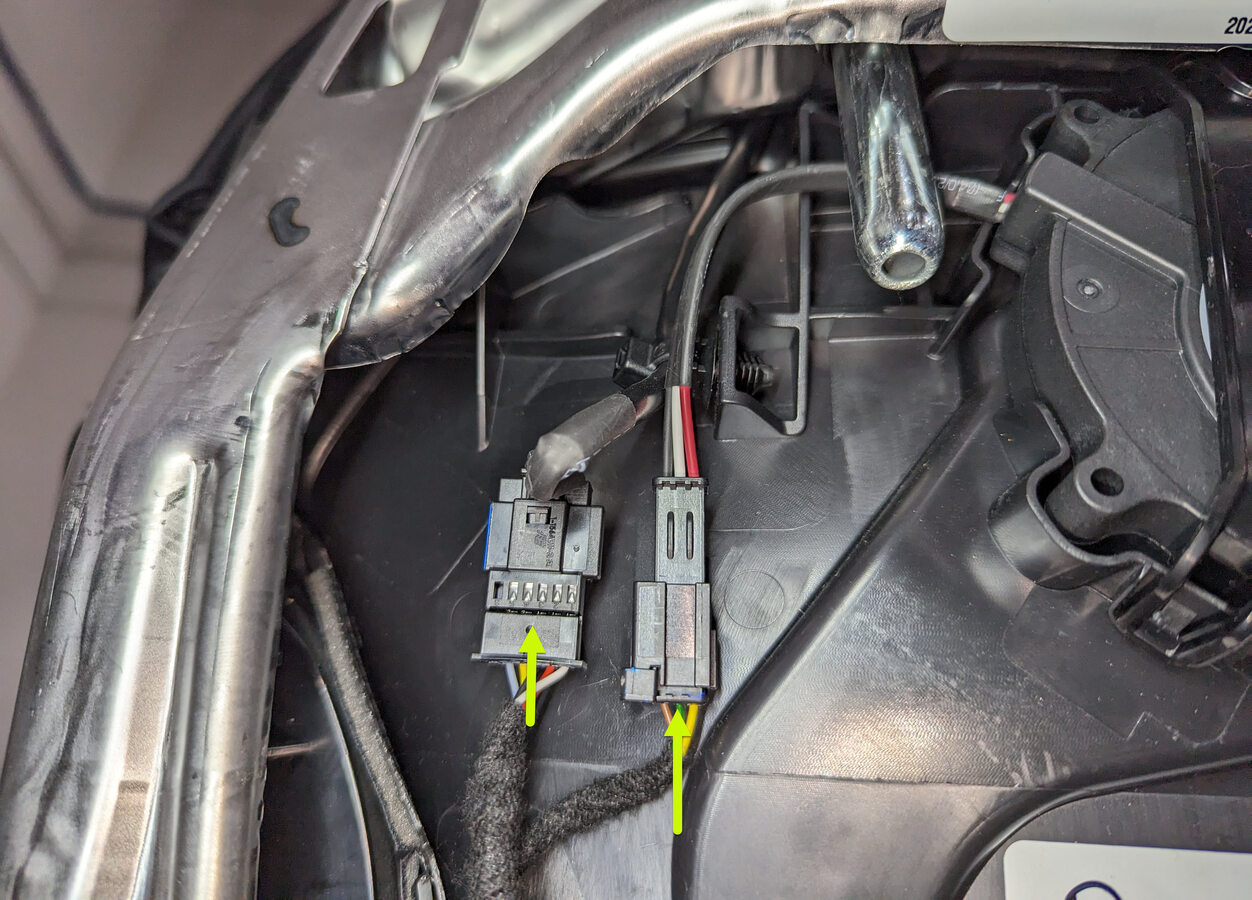

  6. Disconnect the LH front seat harness connectors (x2) from the seat back assembly.

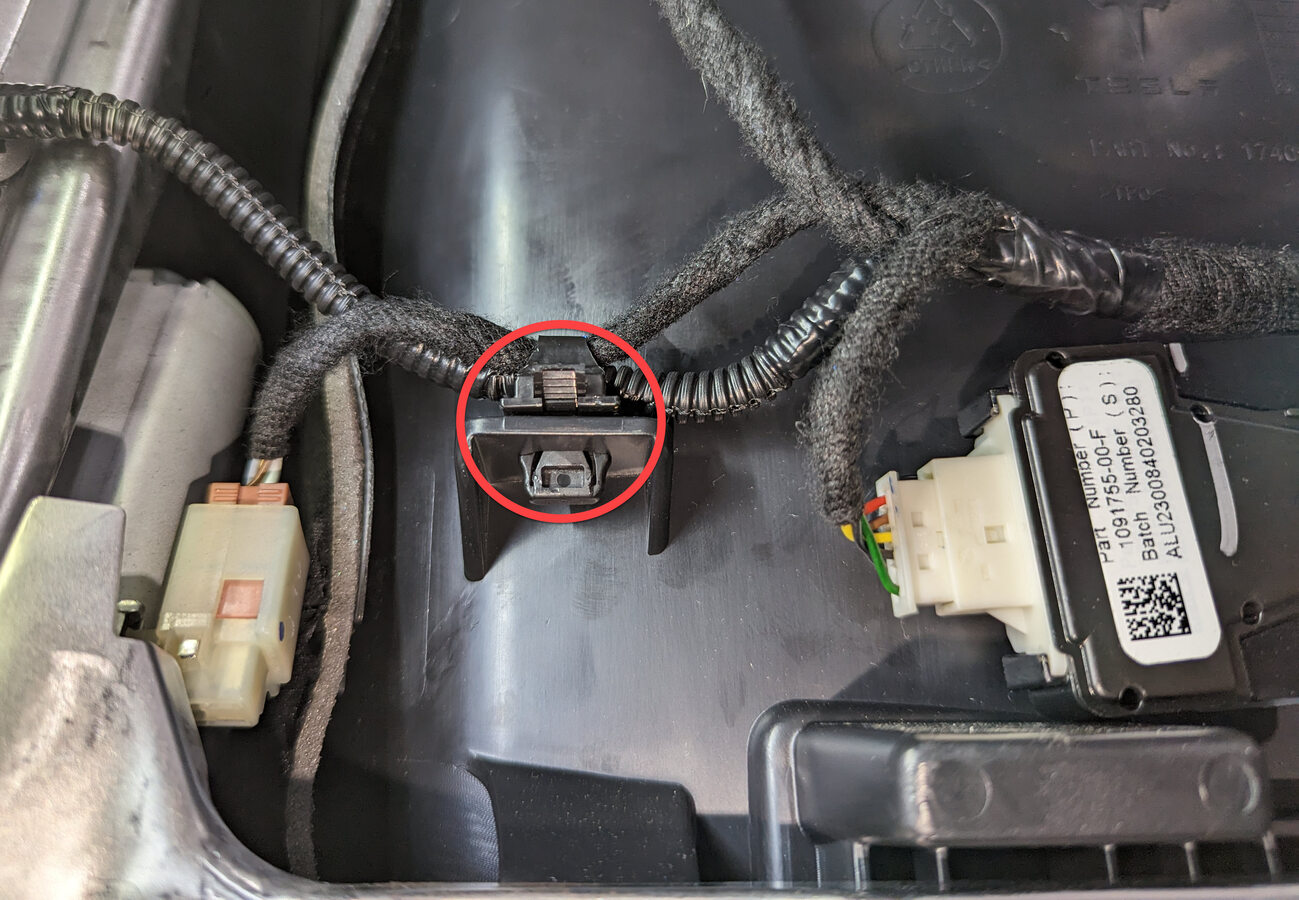

  7. Release the clip that attaches the LH front seat harness to the seat back.

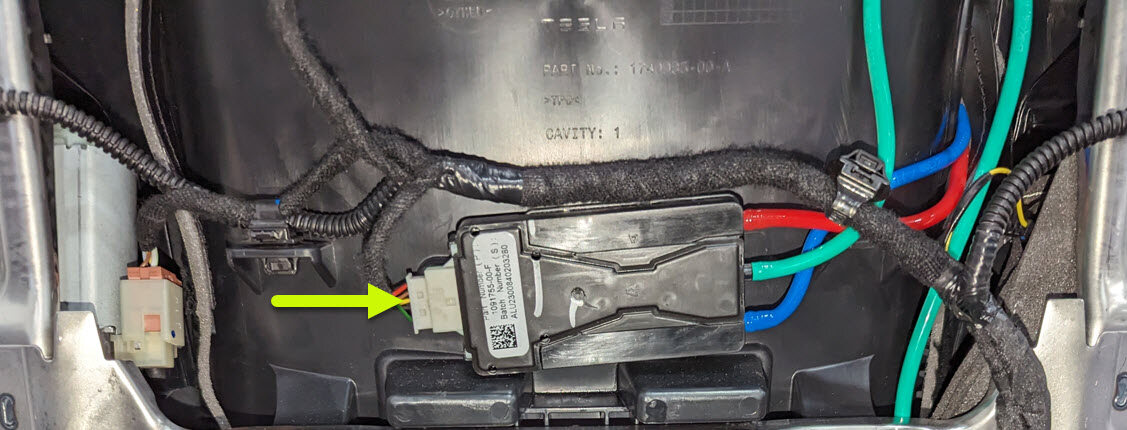

  8. Disconnect the LH front lumbar valve pack electrical connector.

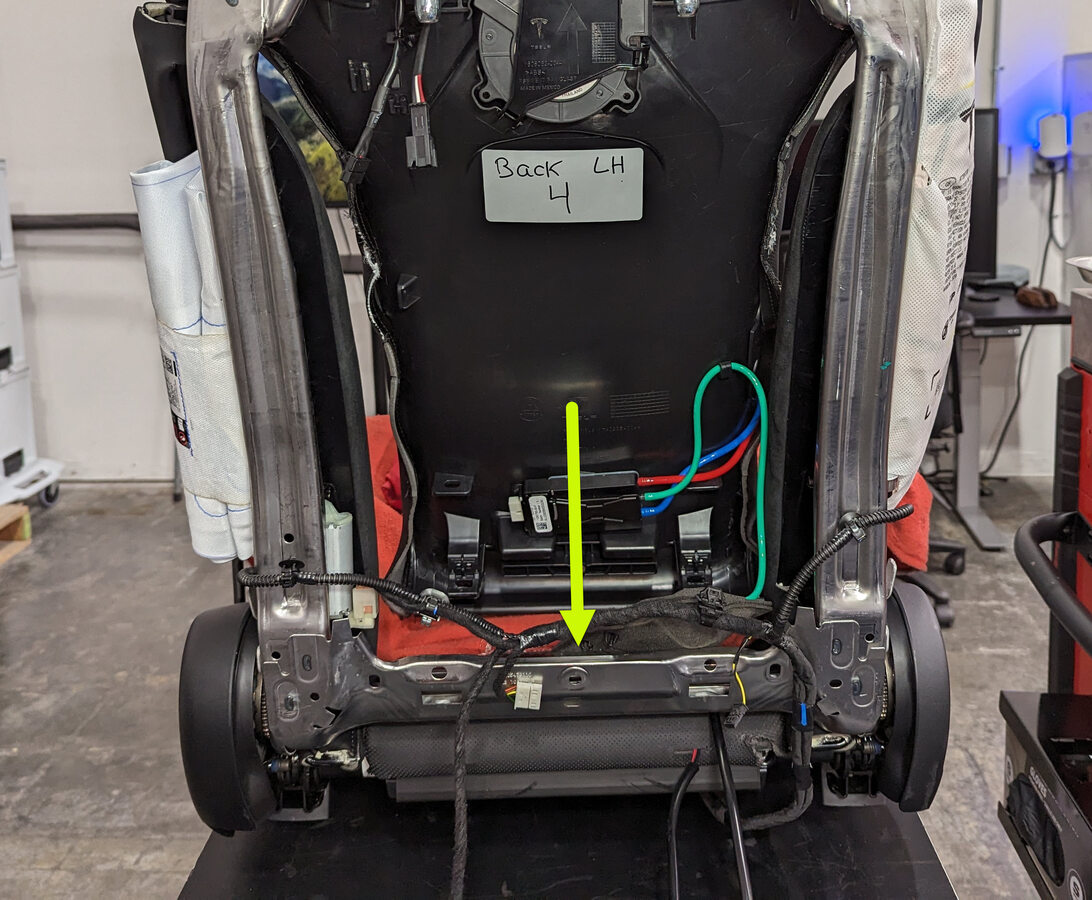

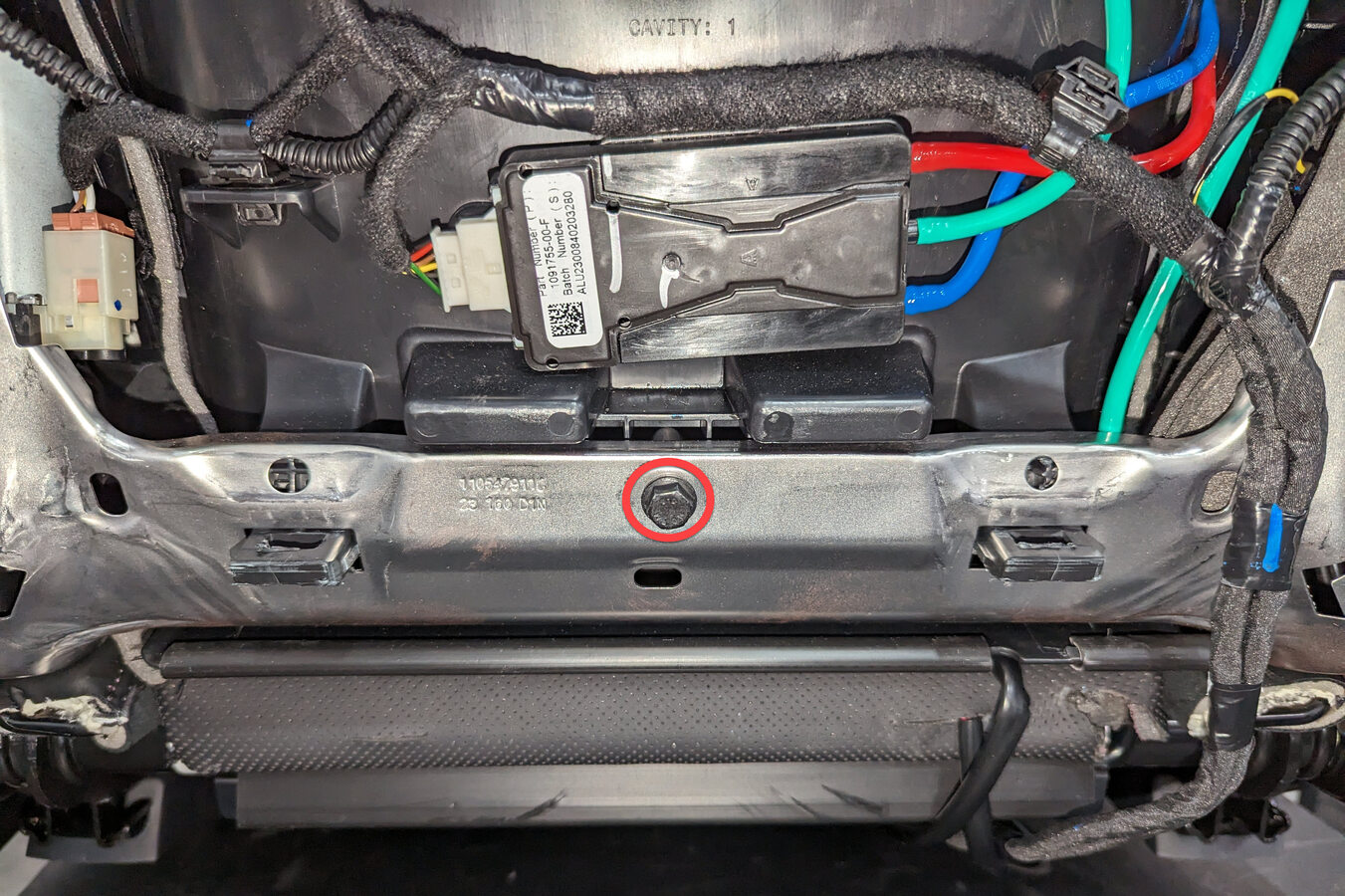

  9. Remove the bolt that attaches the LH front seat back to the seat assembly.
    提示
    推荐使用以下工具：
    • 2 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

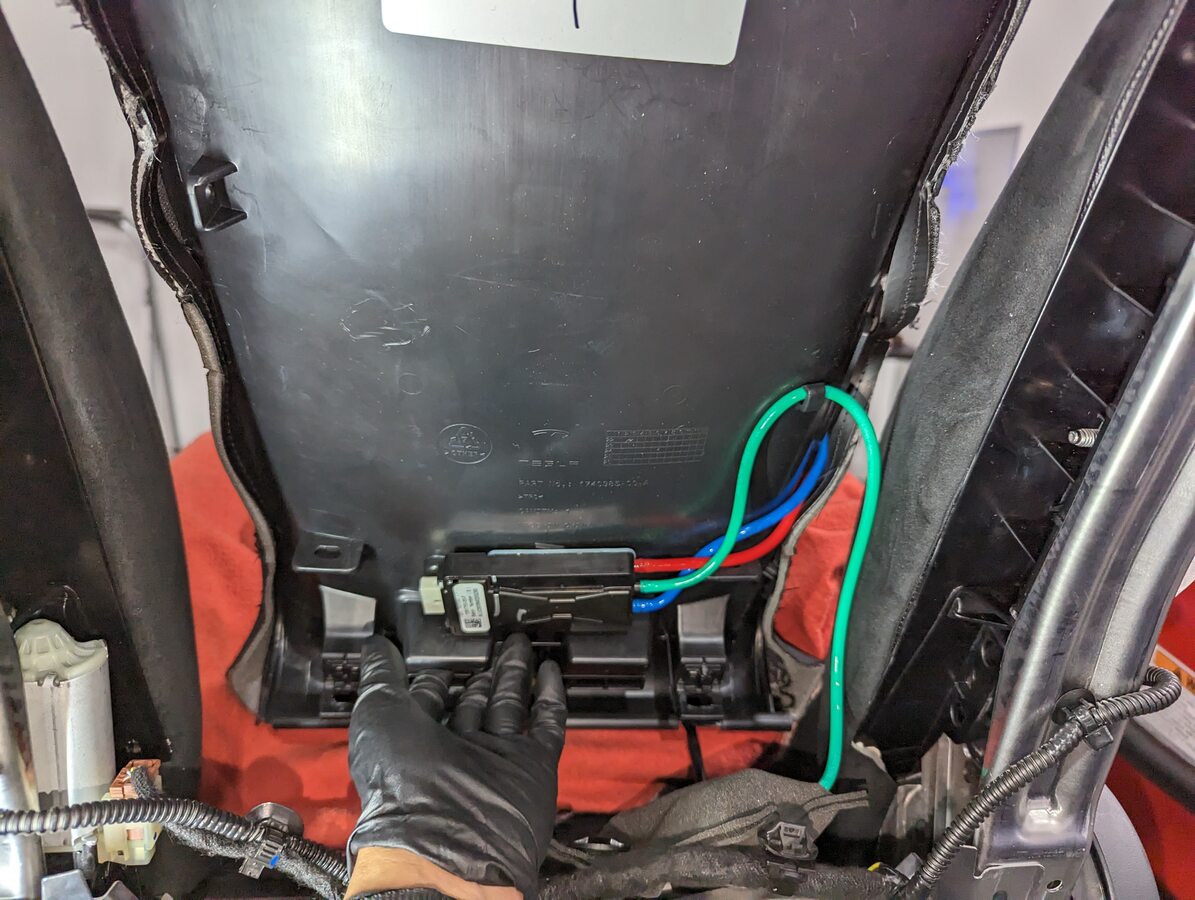

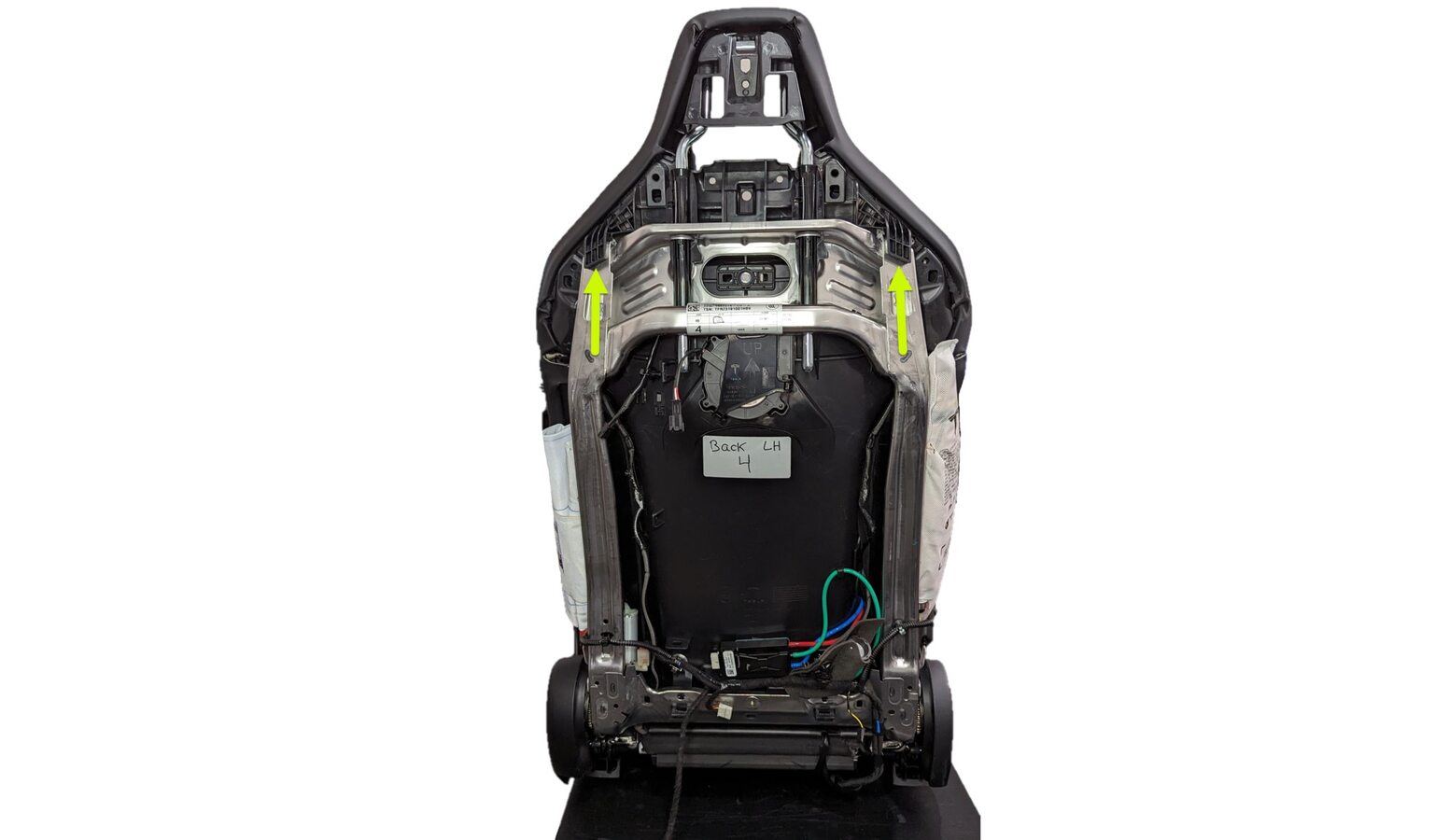

  10. Move the LH front seat seat back away from the seat frame to allow access to the 2nd row.

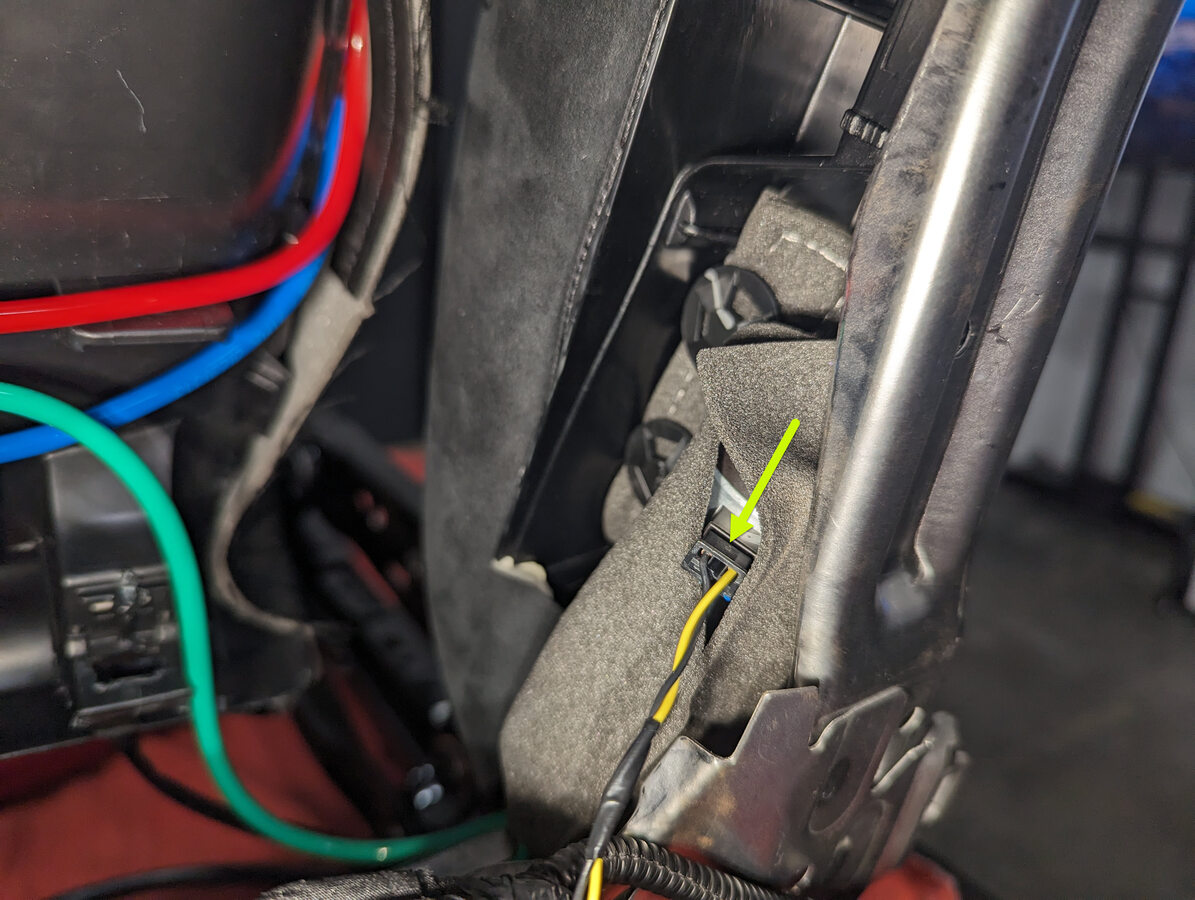

  11. Disconnect the LH front lumbar motor electrical connector.

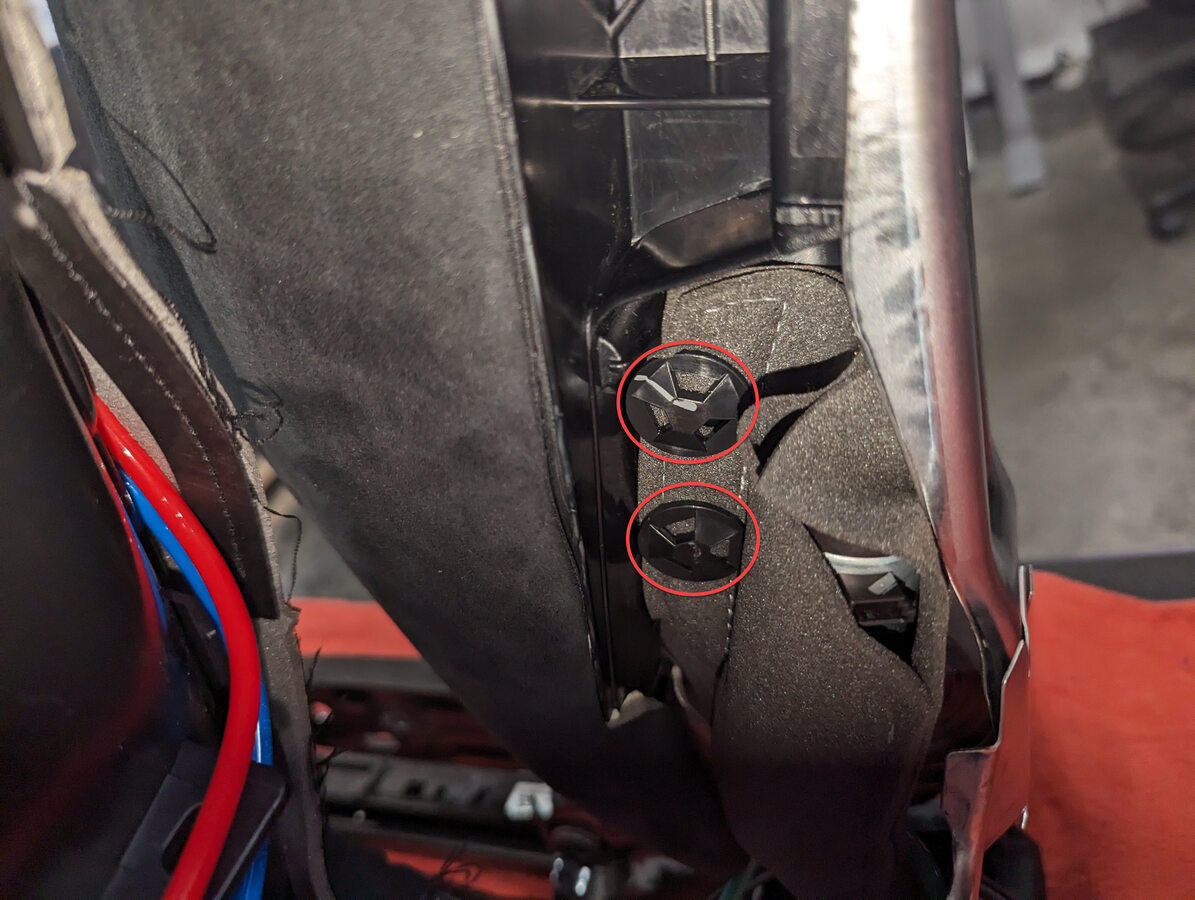

  12. Release the clips (x2) that attach the LH front lumbar motor assembly to the seat assembly.

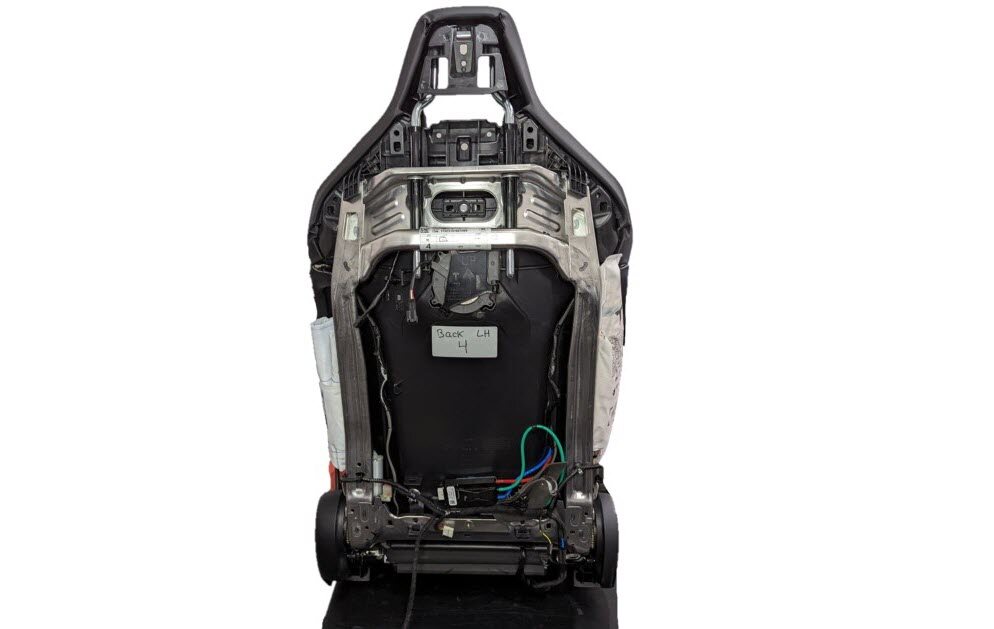

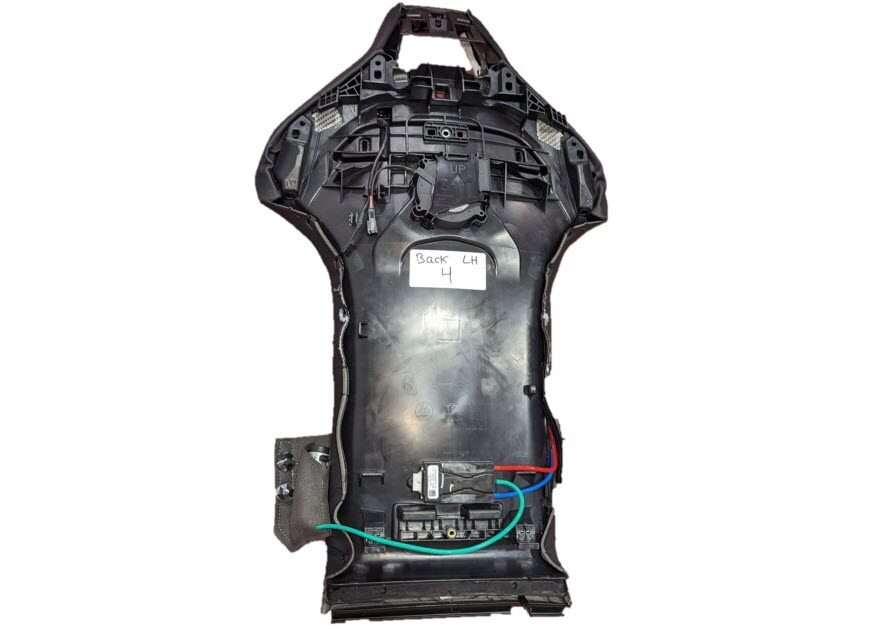

  13. Remove the LH front seat back assembly from the seat frame.

安装

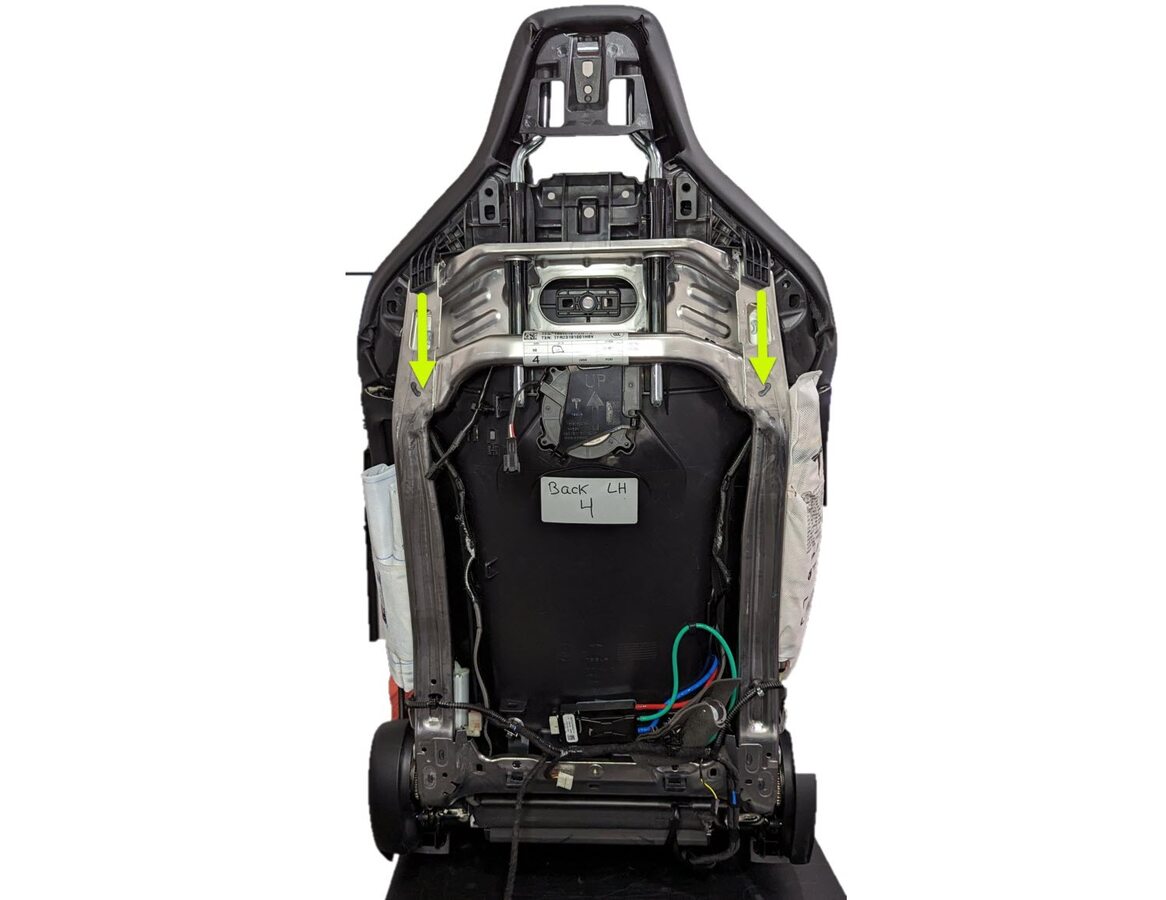

  1. Install the LH front seat back assembly onto the seat frame.
  2. Position the LH front lumbar motor poutch onto the seat frame, and then secure the clips (x2) that attach the assembly to the seat.
  3. Connect the LH front lumbar motor electrical connector.
  4. Position the LH front seat back assembly onto the seat frame.
  5. Install the bolt that attaches the LH front seat back to the seat assembly.
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具：
    • 2 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  6. Connect the LH front lumbar valve pack electrical connector.
  7. Install the clip that attaches the LH front seat harness to the seat back.
  8. Connect the LH front seat harness connectors (x2) to the seat back assembly.
  9. Connect LV power. See 低压电源（断开和连接）.
  10. Install the rear underhood apron. See 前备箱挡板 - 后部（拆卸和更换）.
  11. Install the LH front seat back panel. See Back Panel - LH (Sport Seat) ((拆卸和更换)).
  12. Install the LH front seat décor assembly. See 饰板 - 第一排座椅 - 左侧（运动版座椅）（拆卸和更换）.
  13. Install the driver seat headrest. See 头枕 - 驾驶位座椅（运动版座椅）（拆卸和更换）.
  14. Raise the LH front window and close the LH doors.
