超级歧管（拆卸和更换）

校正代码 18400102 2.04 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2025-08-14: 添加了配置冷却液泵类型的步骤。
  • 2025-07-28: 将几项使用 Garage 的例行程序更换为 Toolbox 或触摸屏例行程序。
  • 2023 年 4 月 13 日：修订了程序。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 举升并支撑车辆
    注
    准备升起车辆，将空气悬架设置为“千斤顶模式”，将举升臂衬垫放在车辆千斤顶垫上。
  2. 启用“维护模式”。请参阅 维护模式（启用和禁用）。
  3. 解锁网关。请参阅 网关（解锁）。
  4. 选择Thermal > Refrigerant System > Start Thermal Fill Drain，点击Run以启动例行程序，完成后立即关闭窗口。
  5. 执行高压禁用程序。请参阅 车辆高压禁用程序。
  6. 执行空调制冷剂回收程序。请参阅 空调制冷剂（回收和重新加注）。
  7. 拆卸低压电池。请参阅 电池 - 低压（拆卸和更换）。

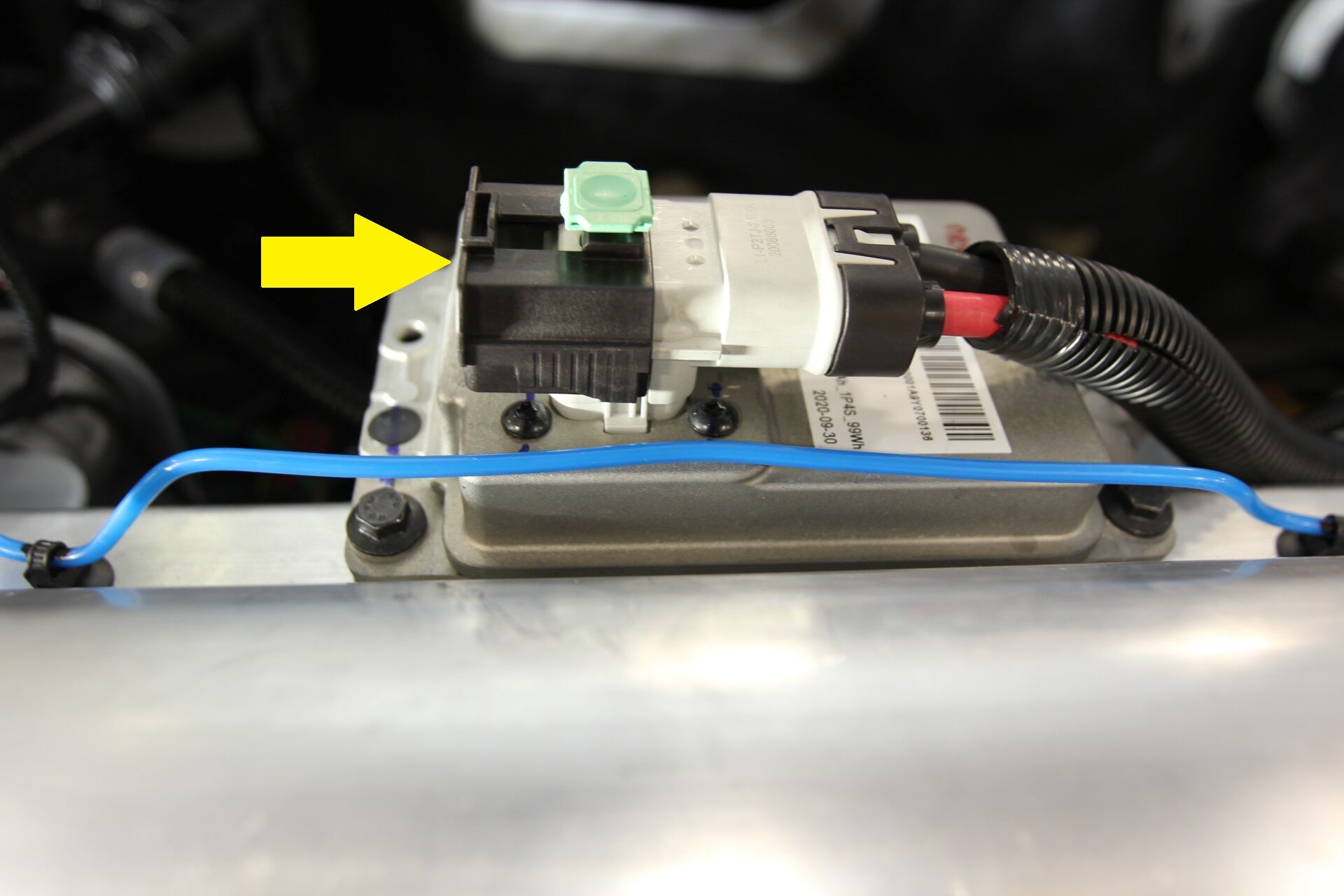

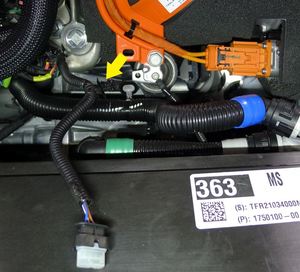

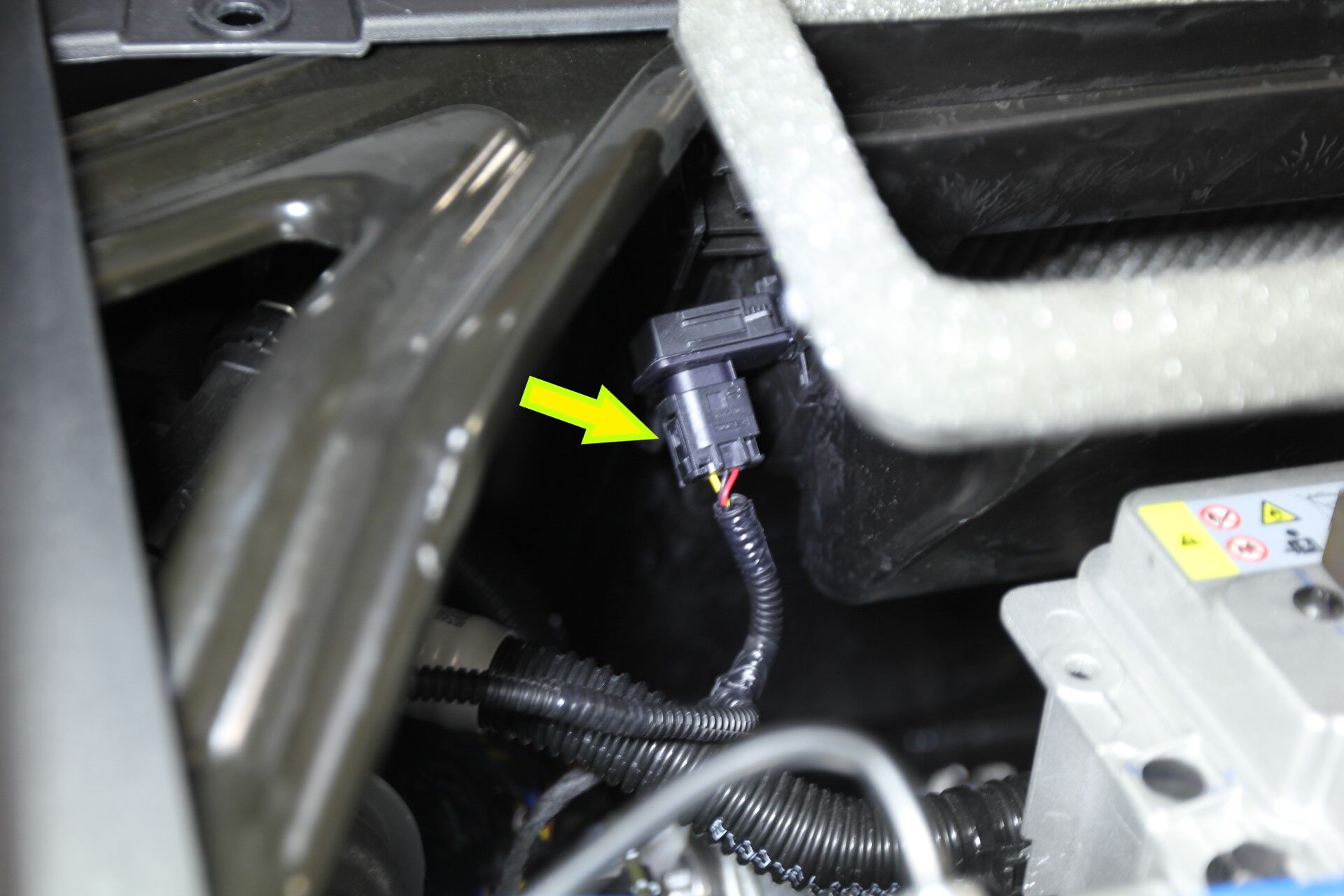

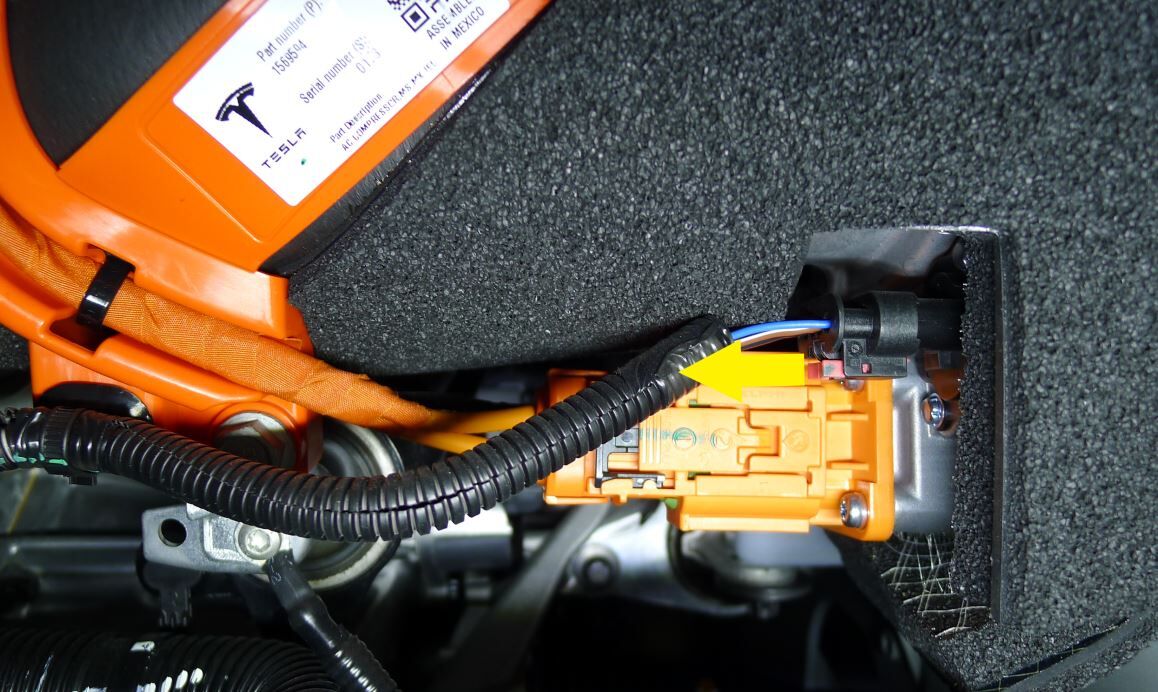

  8. 断开空调压缩机逻辑连接器
    注

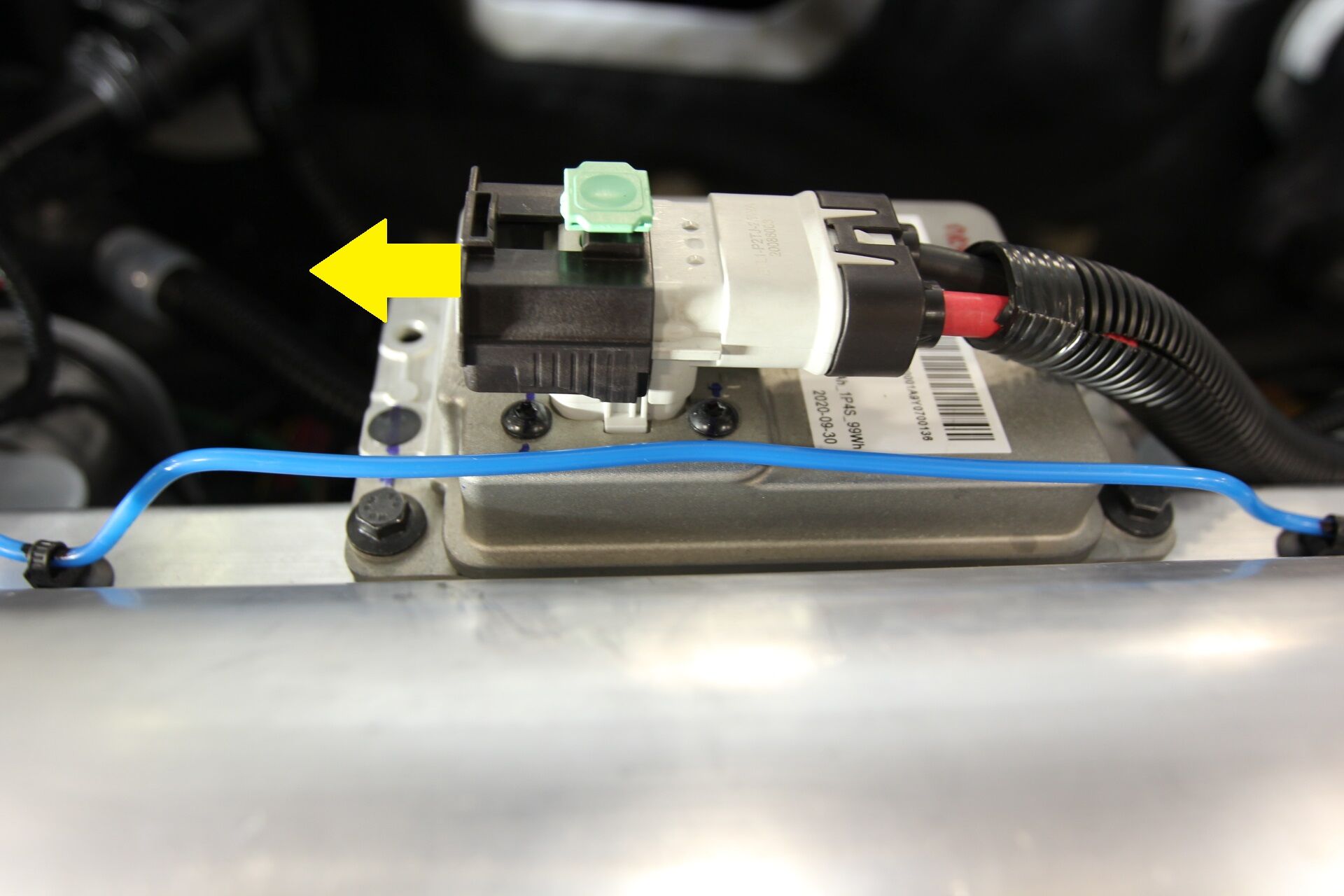

    1 个锁止电气连接器；切勿向下按压红色锁片，拉动锁片以解锁，再次拉动以松开连接器

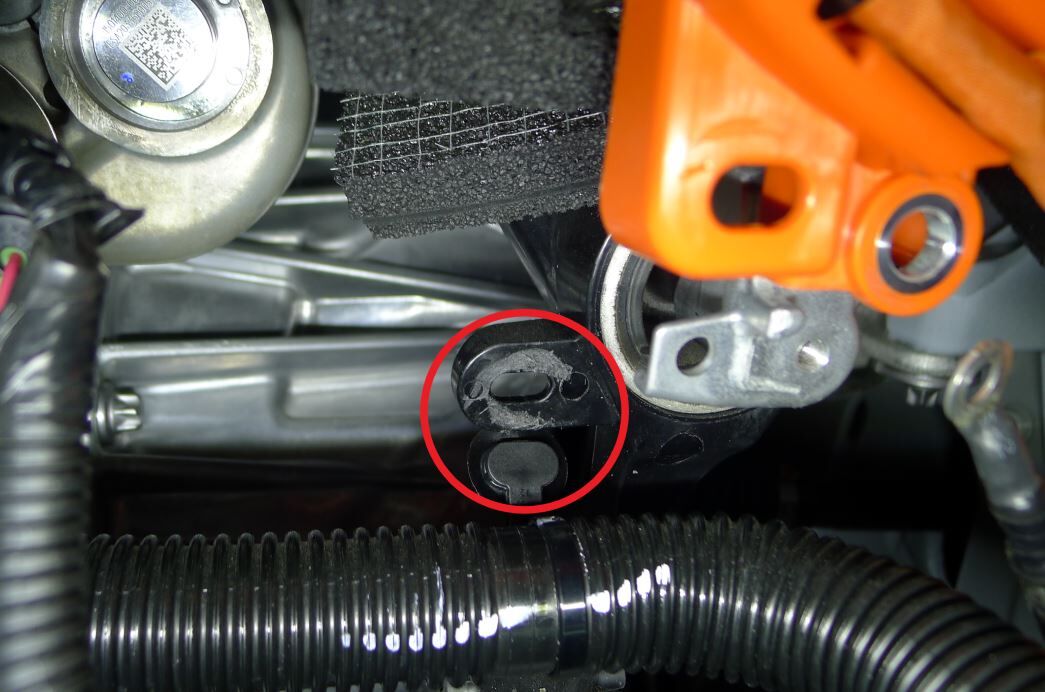

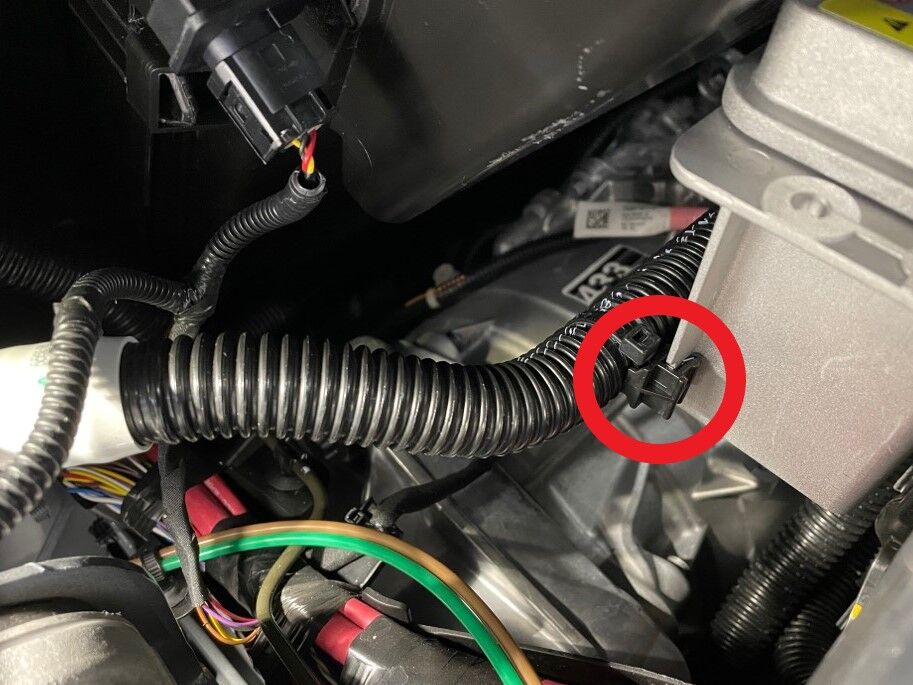

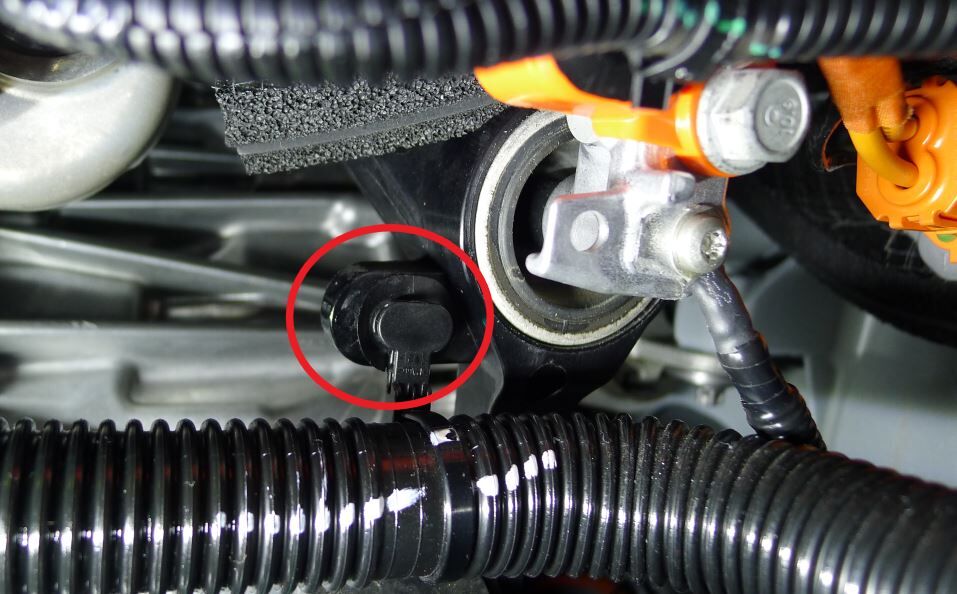

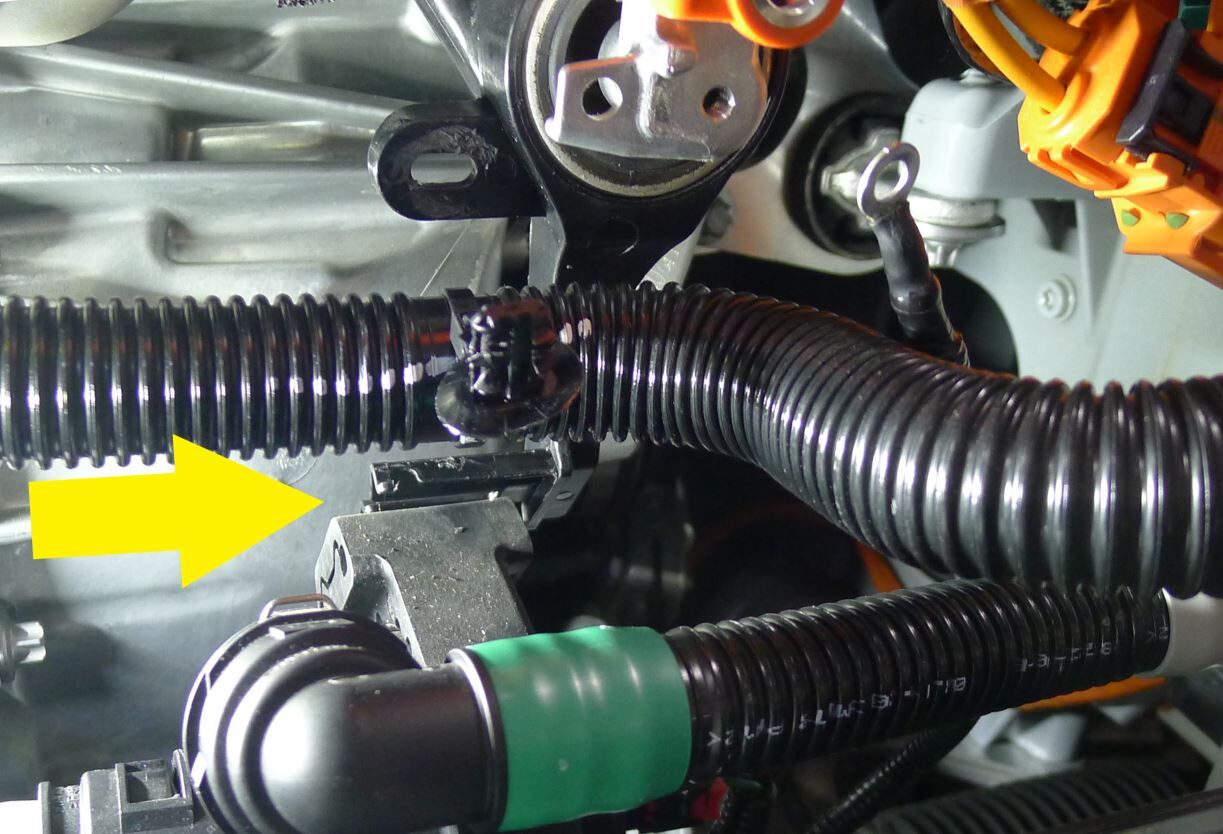

  9. 拆下将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹
    注
    1 个树形头卡子

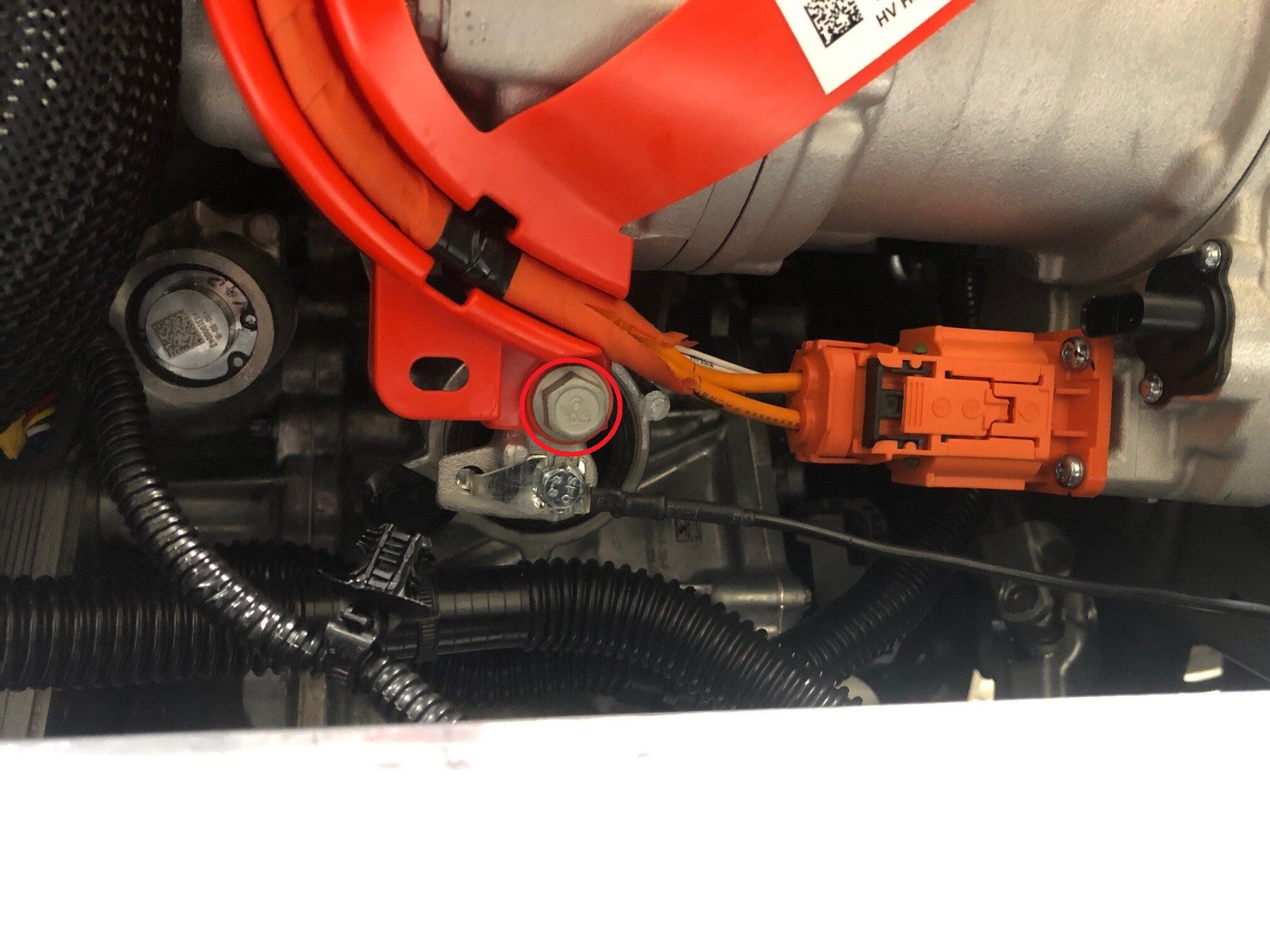

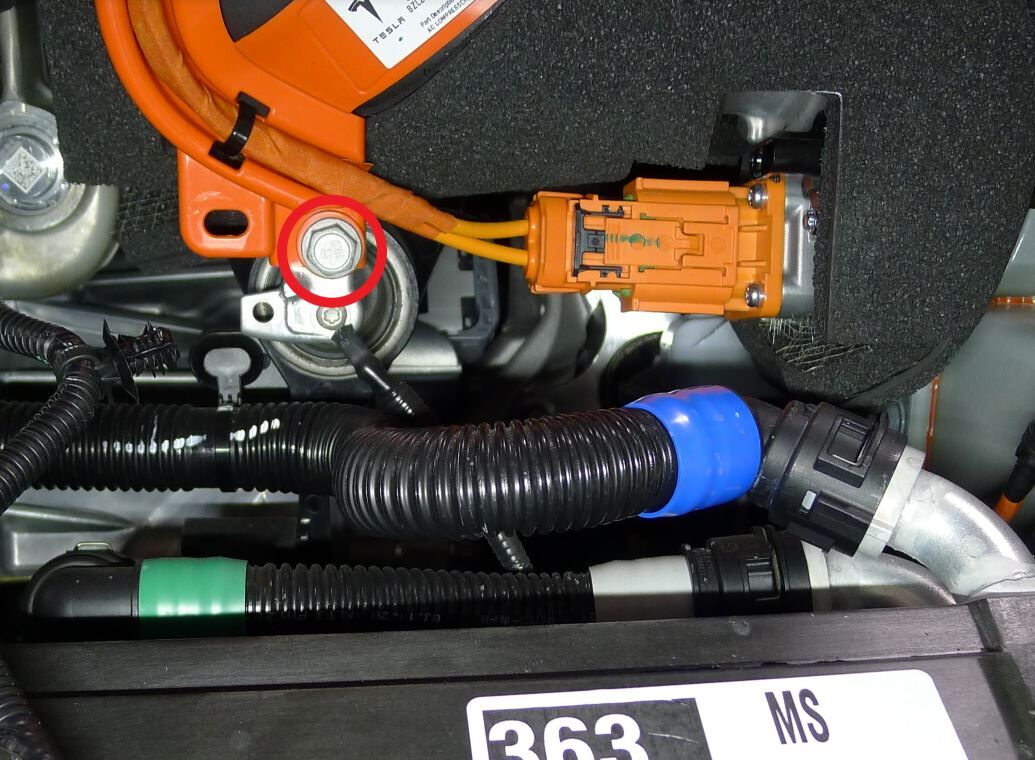

  10. 拆卸将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注
    1 个螺栓，13 毫米，9 Nm

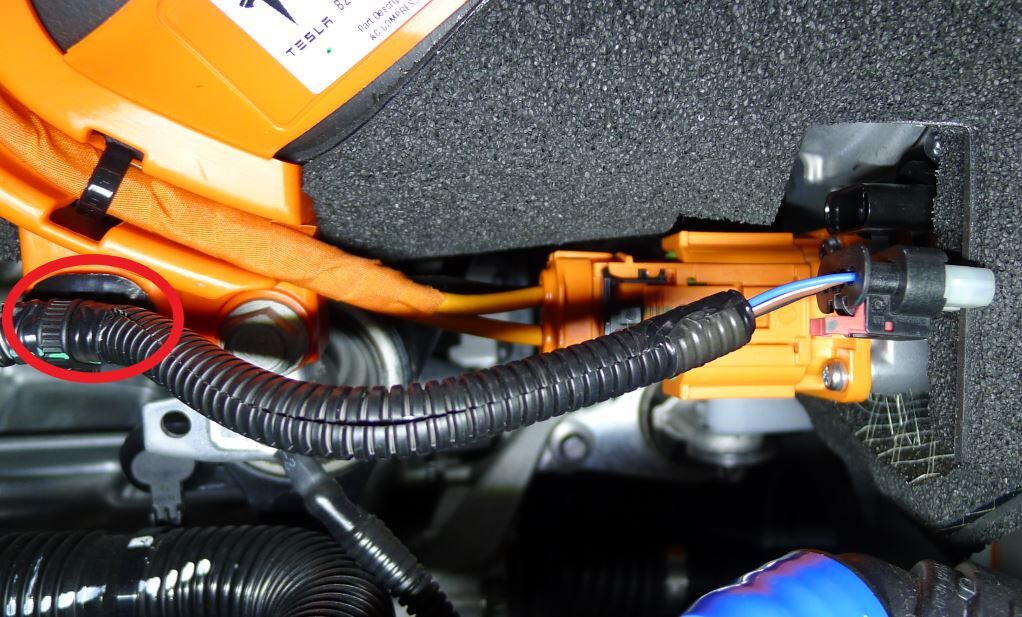

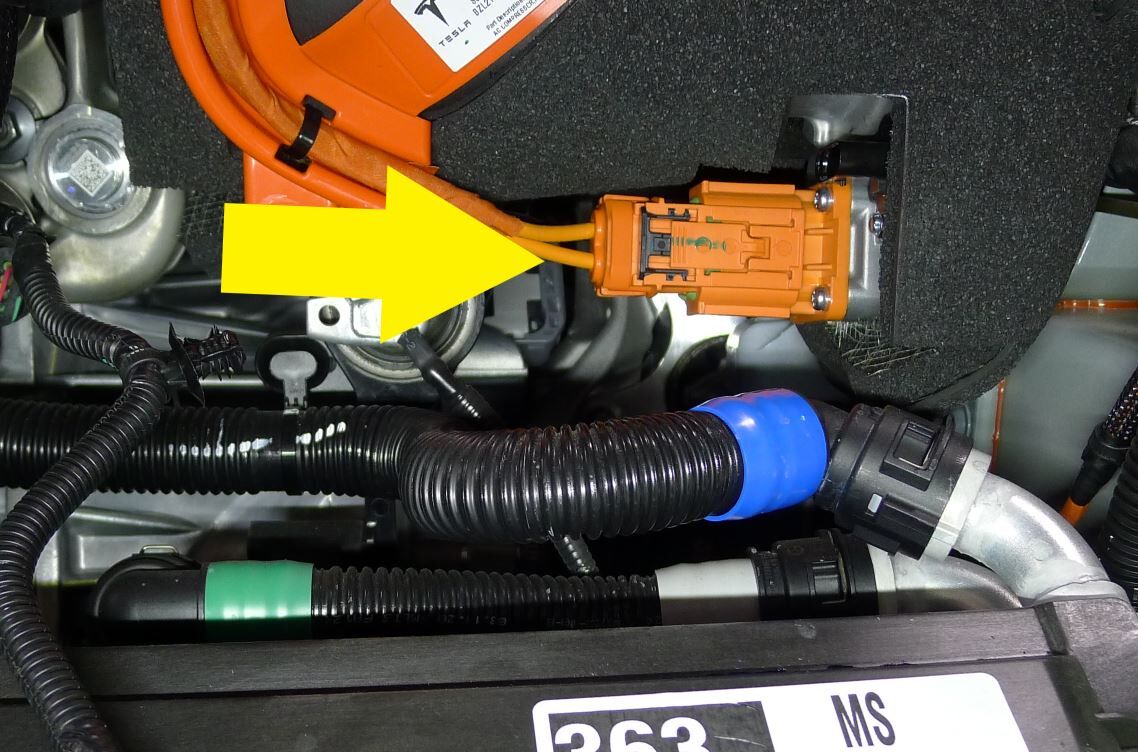

  11. 将高压线束连接器从空调压缩机上断开
    注

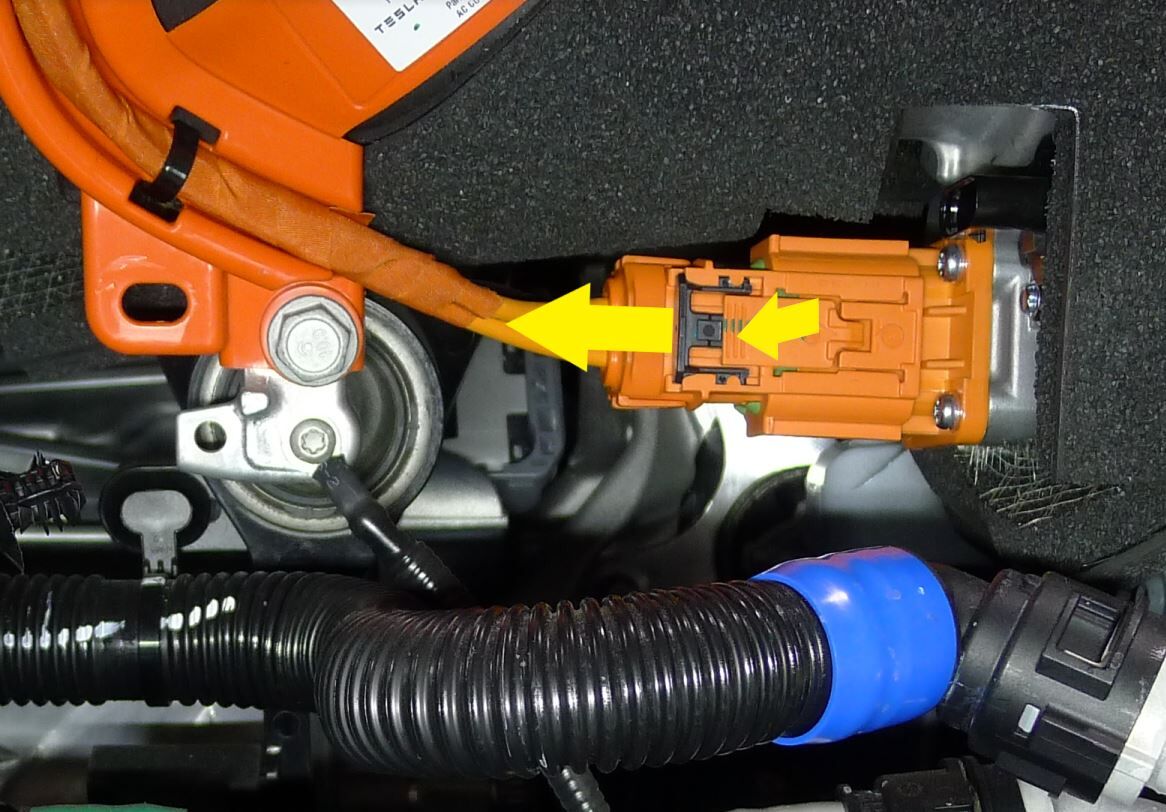

    1 个锁止电气连接器；将黑色锁片从空调压缩机上移开；向下推动锁止连接器以解锁，然后将其从插座上径直拉出
  12. 拆卸空调压缩机接地带
    注

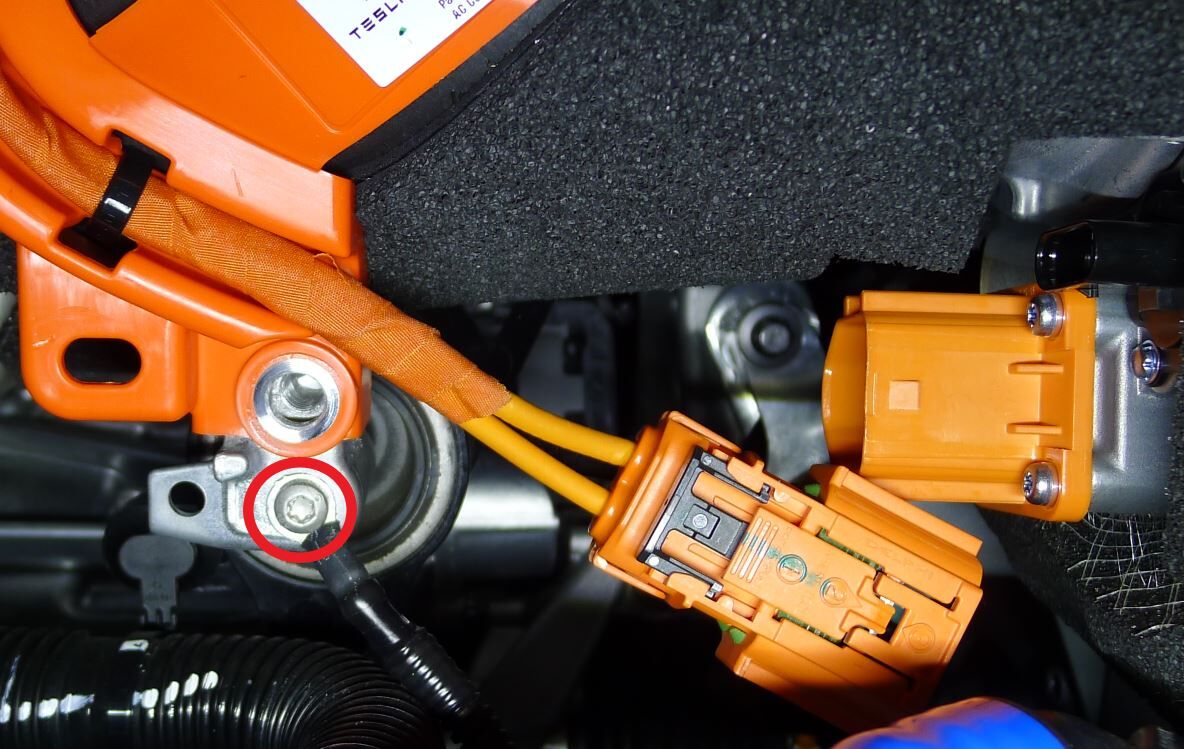

    1 个螺栓，T25，7 Nm

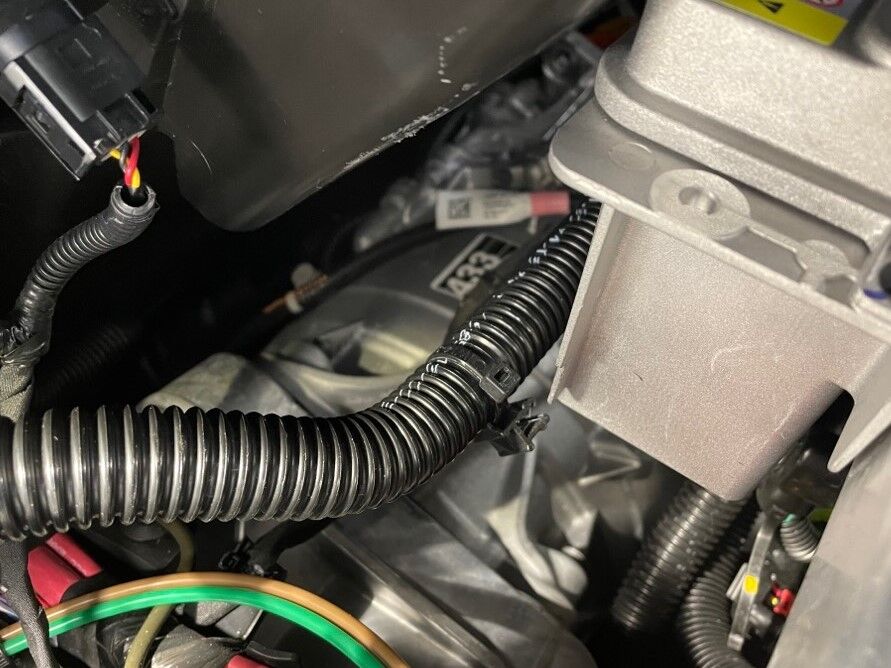

  13. 松开将冷却液软管固定到空调压缩机支架的卡子
    注
    1 个树形头卡子

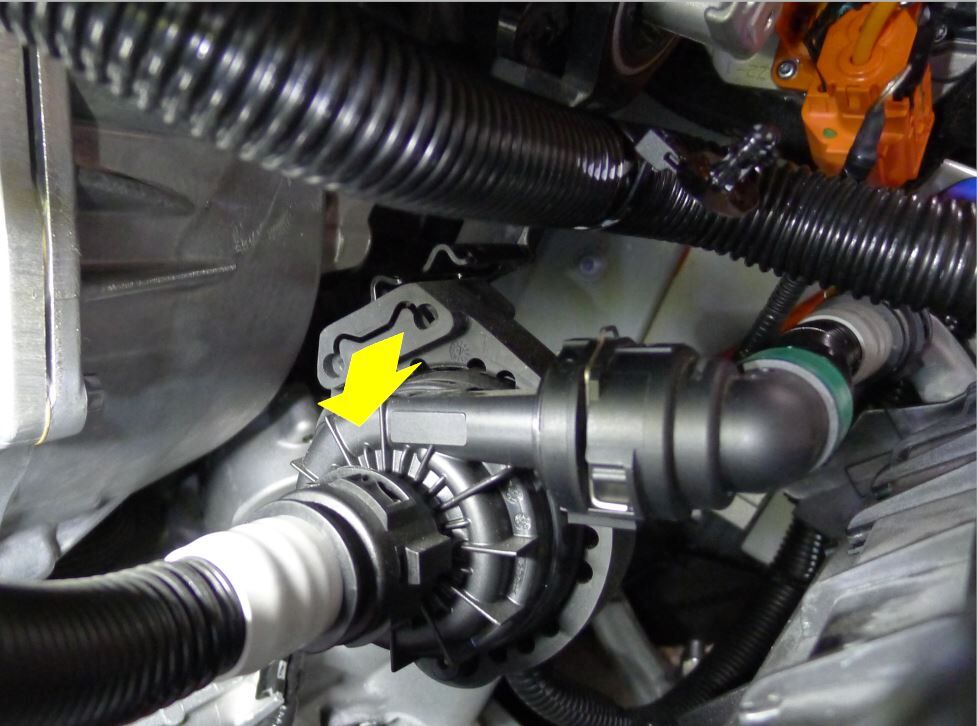

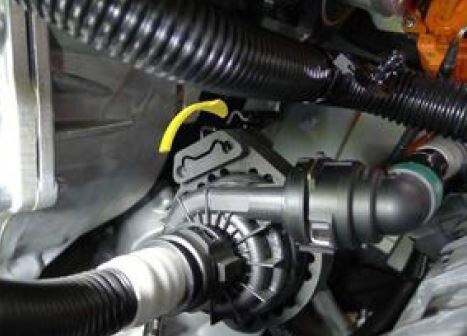

  14. 将动力总成冷却液泵从空调压缩机支架上拆下
    注
    将泵总成滑离压缩机下部支架

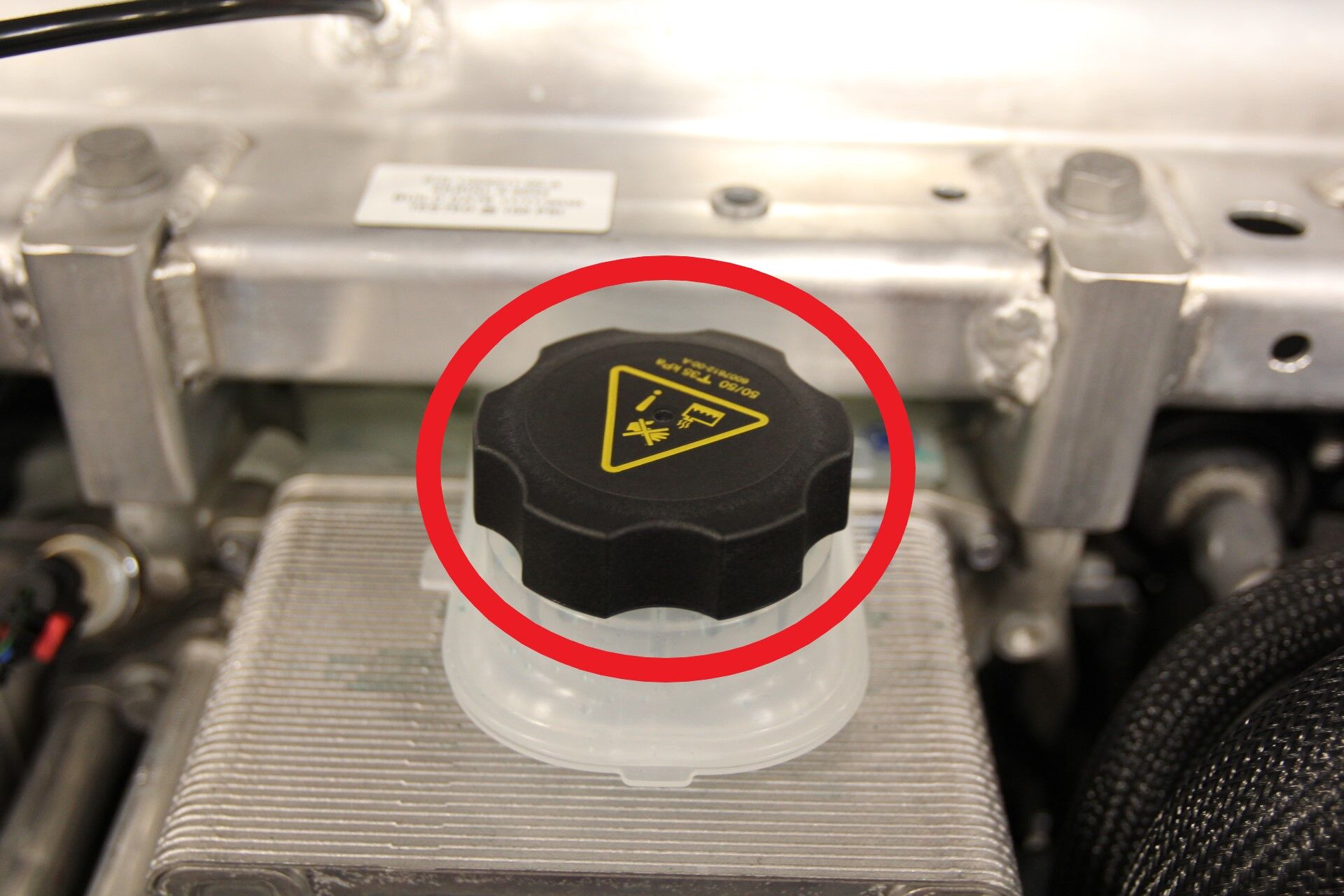

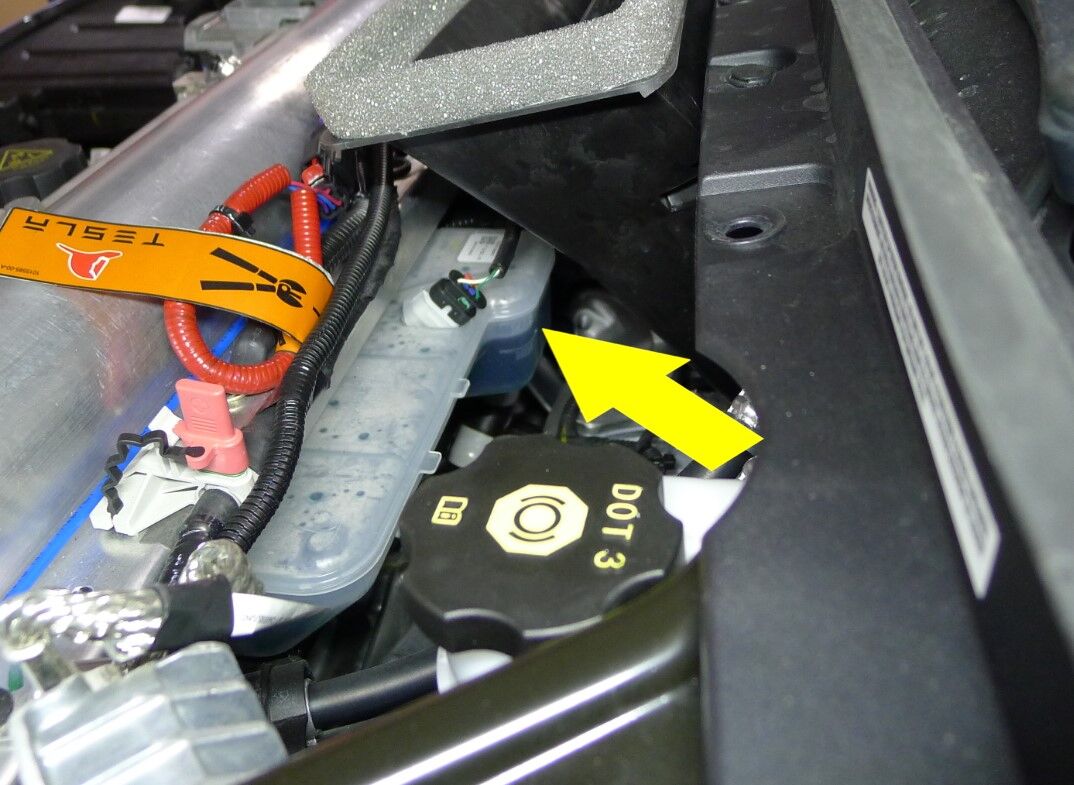

  15. 拆下冷却液罐罐盖。

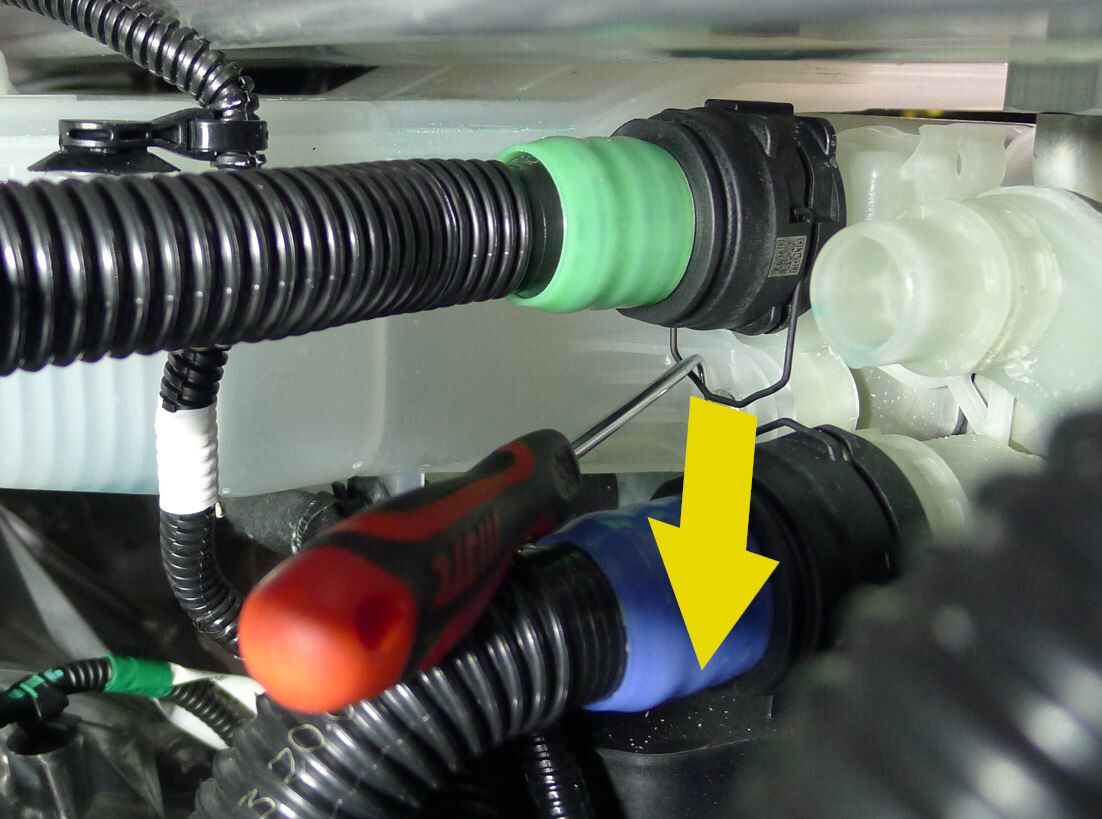

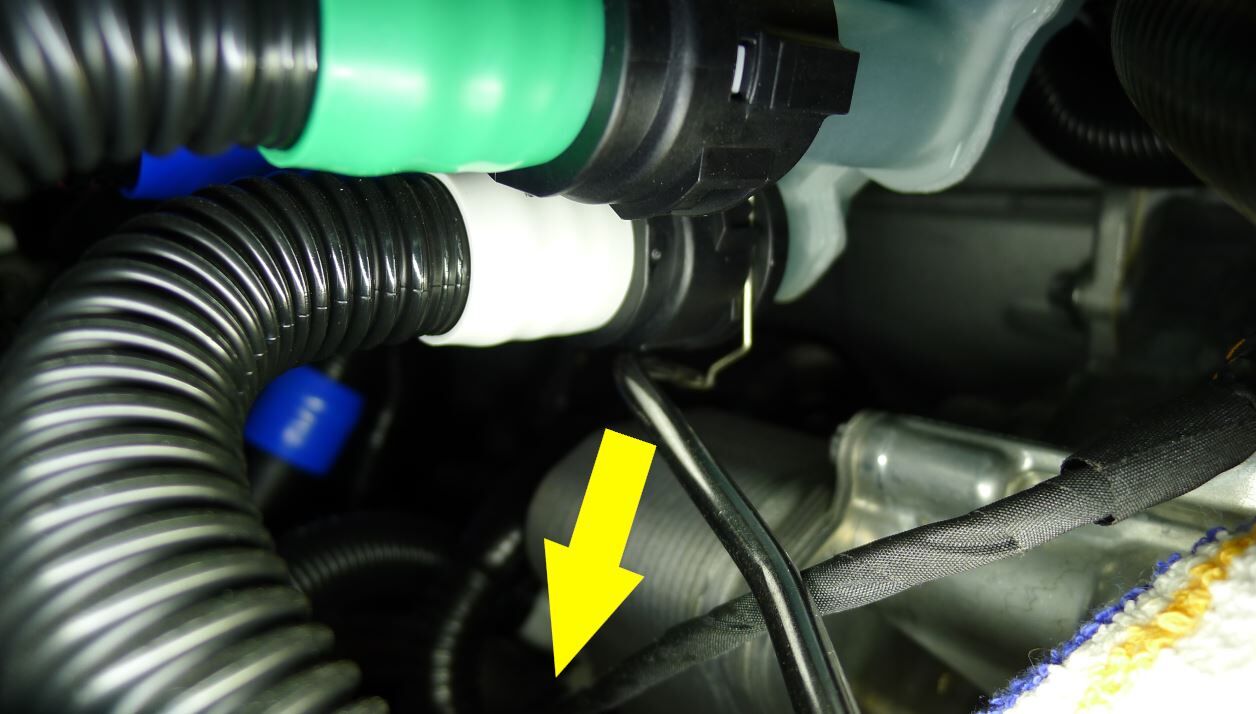

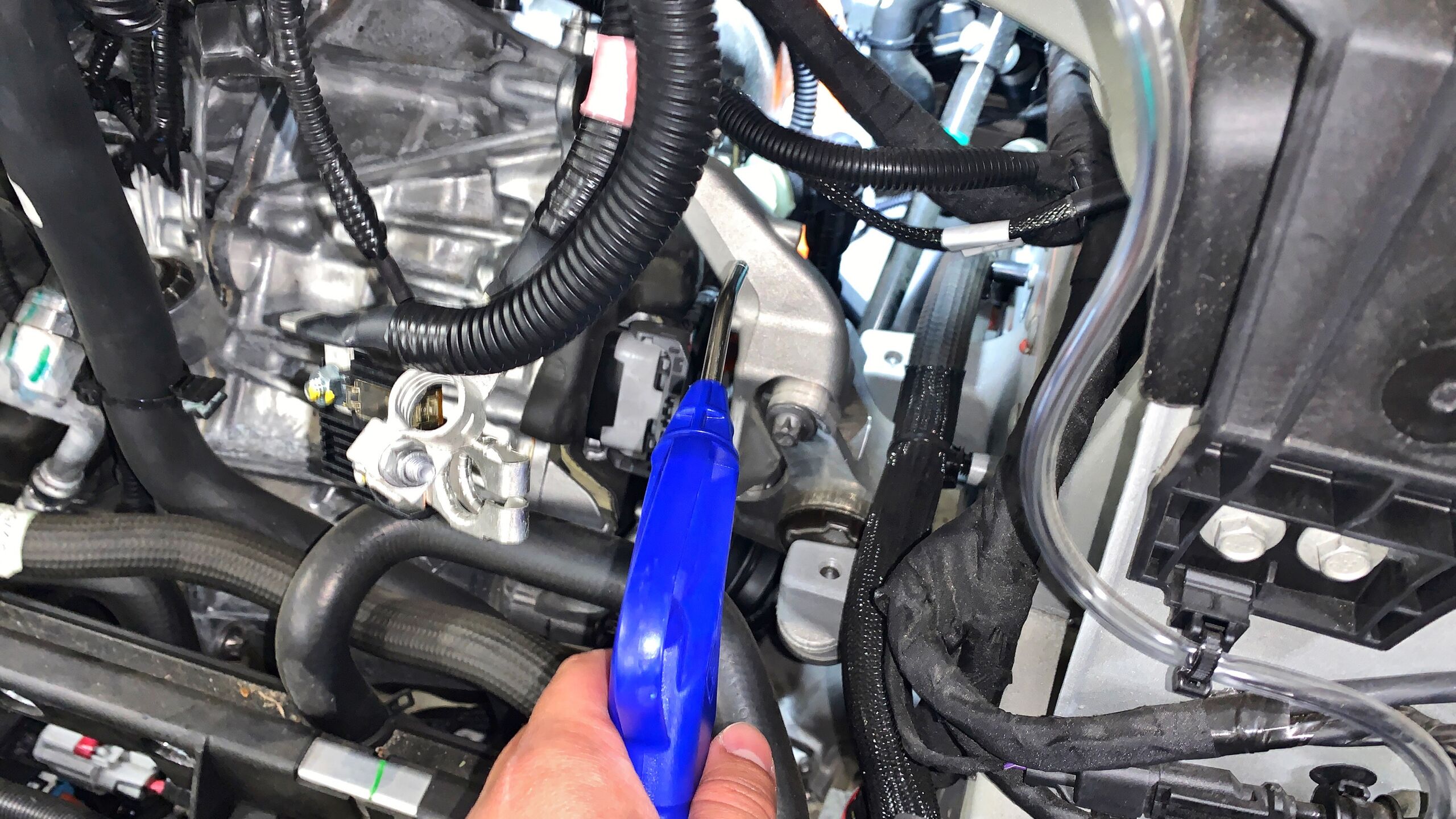

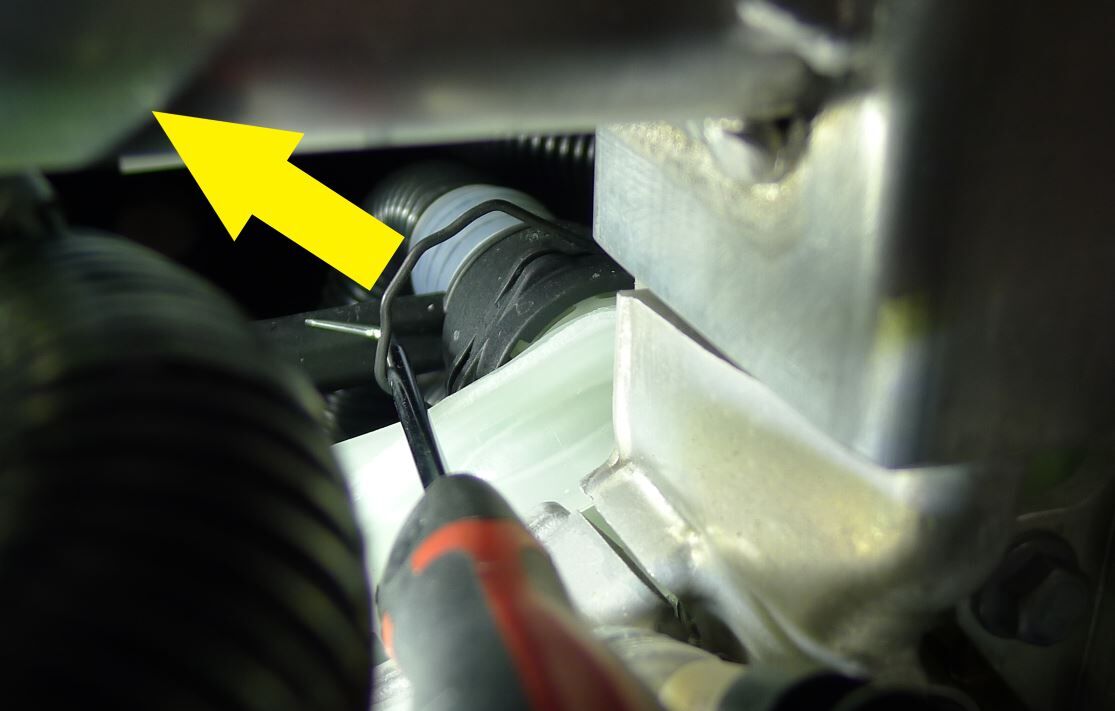

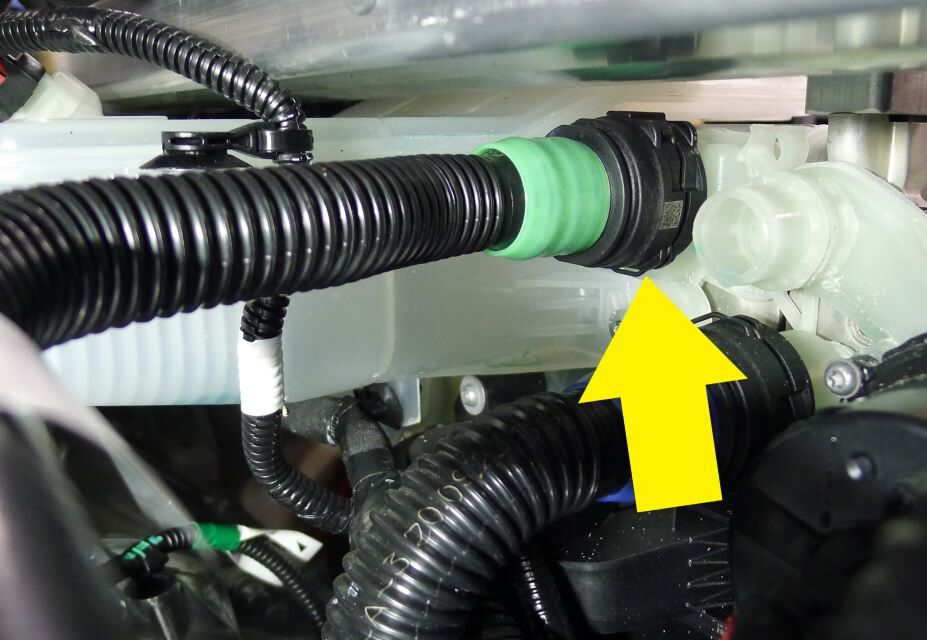

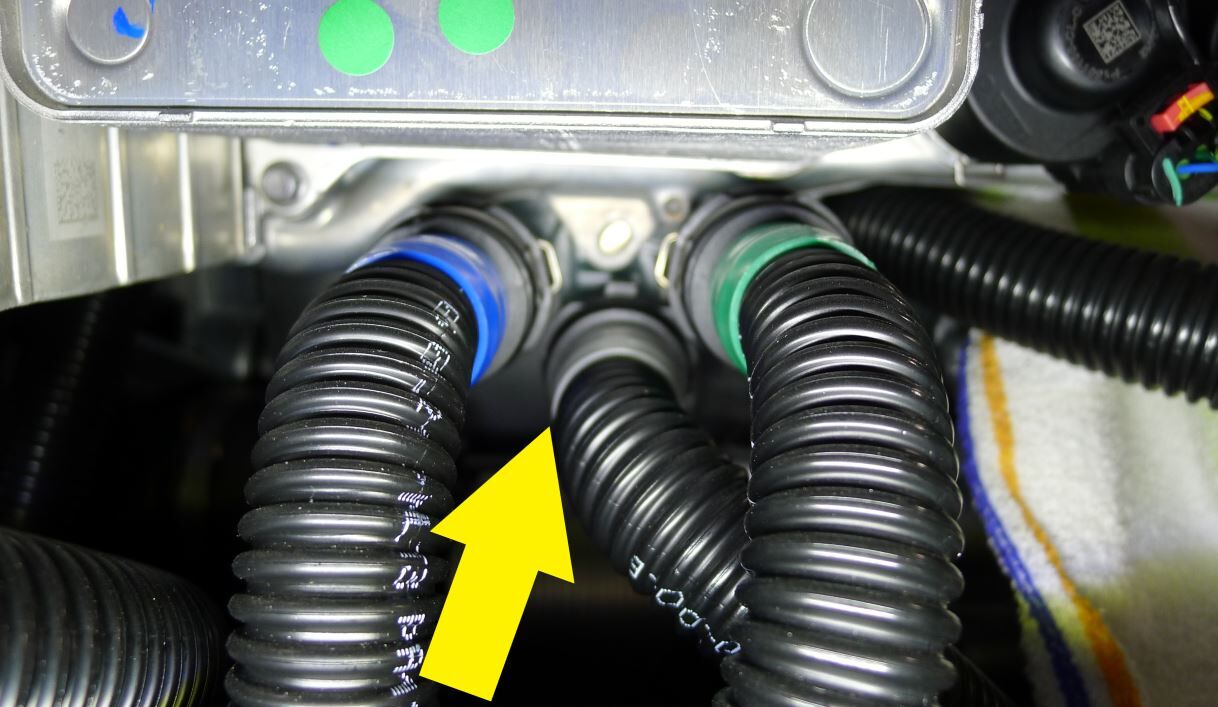

  16. 断开动力总成旁路软管与超级歧管的连接
    注
    1 个弹簧夹；此操作将排空冷却液储液罐

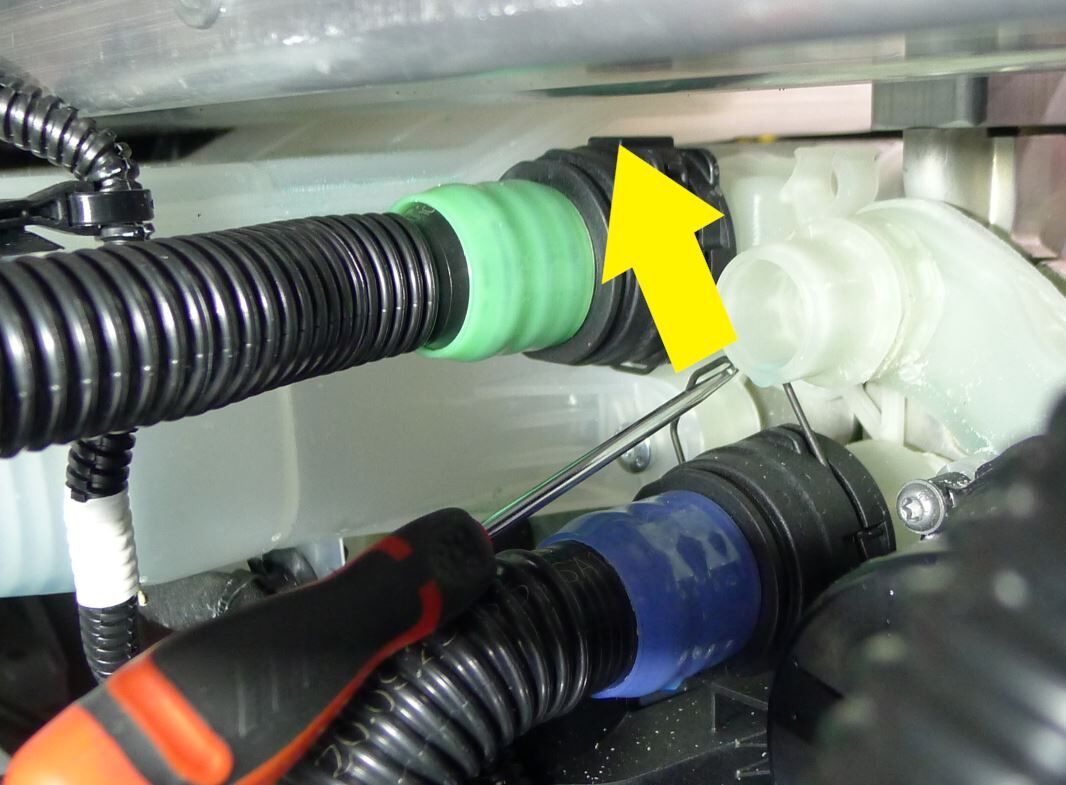

  17. 断开散热器出口软管与超级歧管的连接
    注
    1 个弹簧卡子

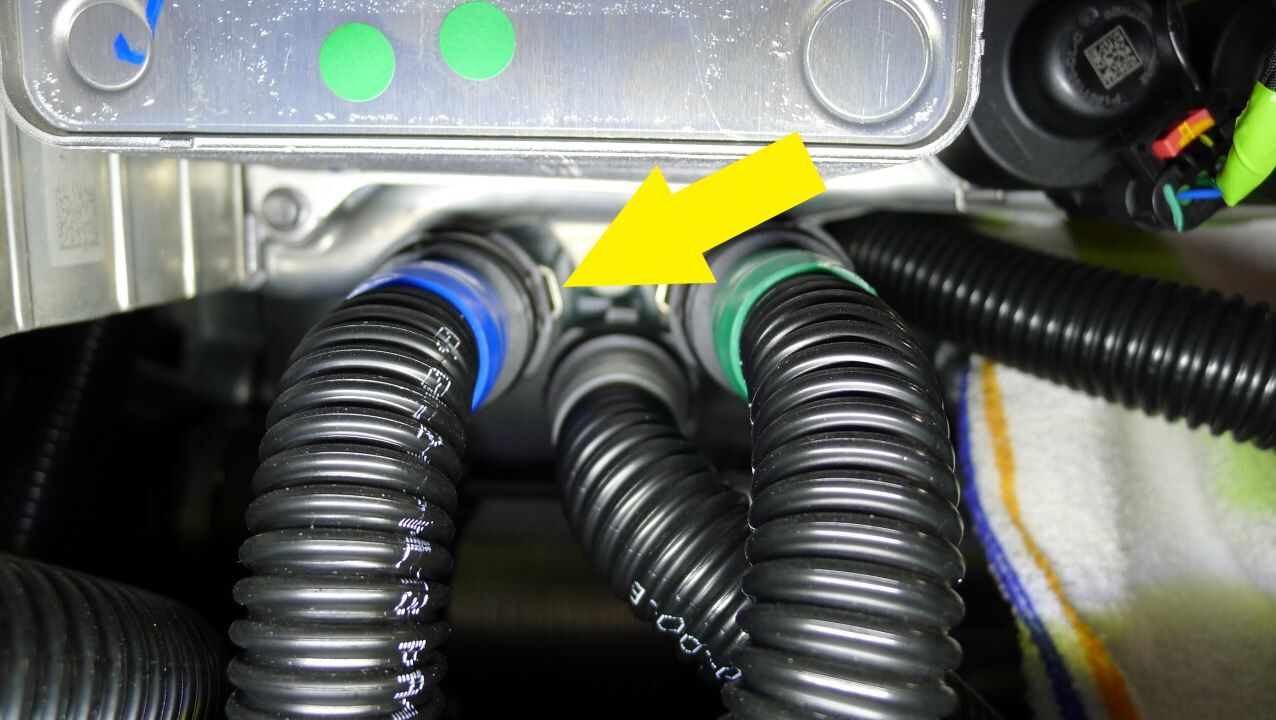

  18. 将散热器入口软管从超级歧管上断开
    注
    1 个弹簧卡子

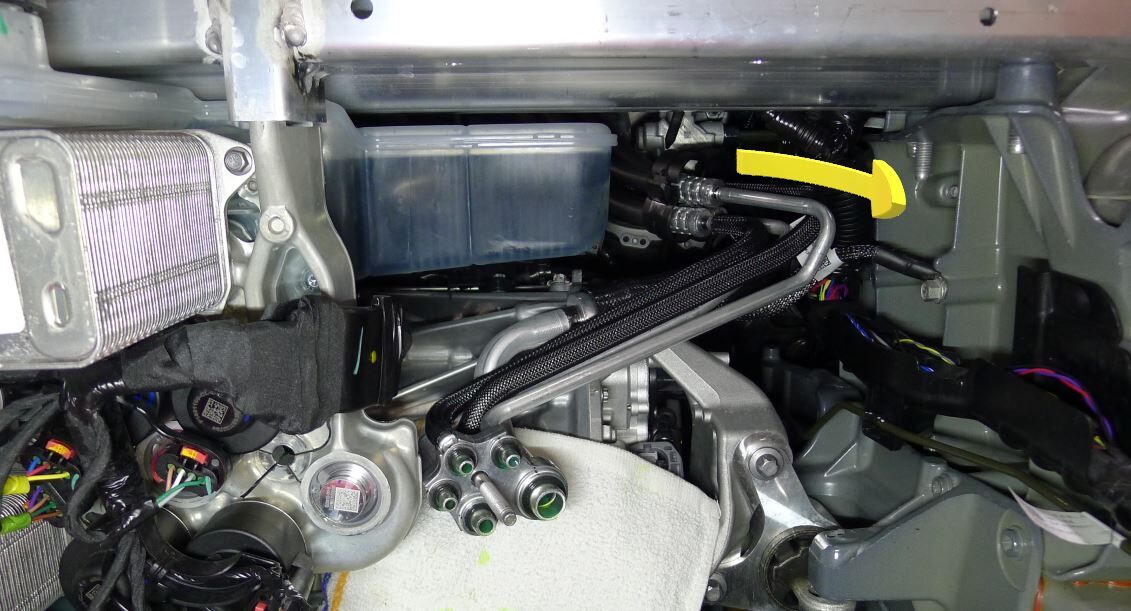

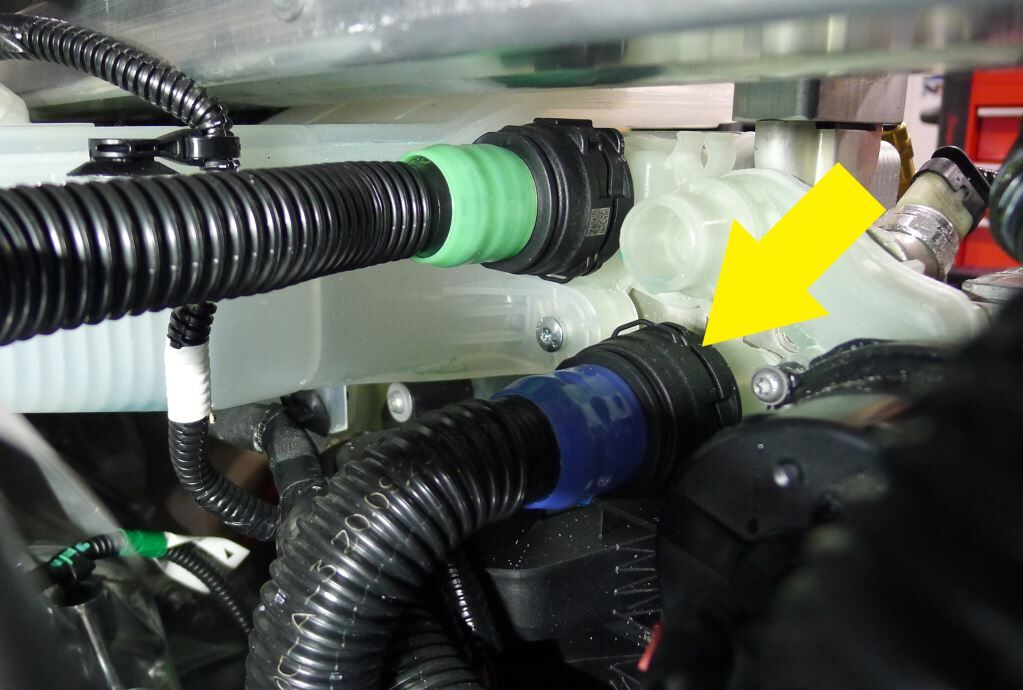

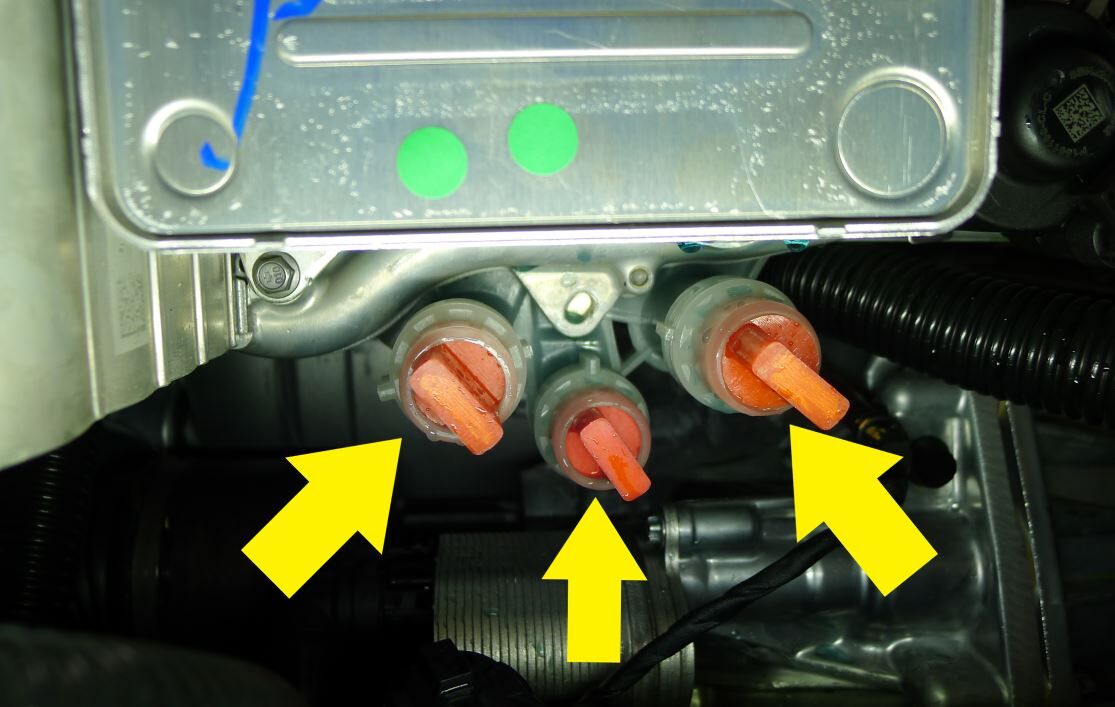

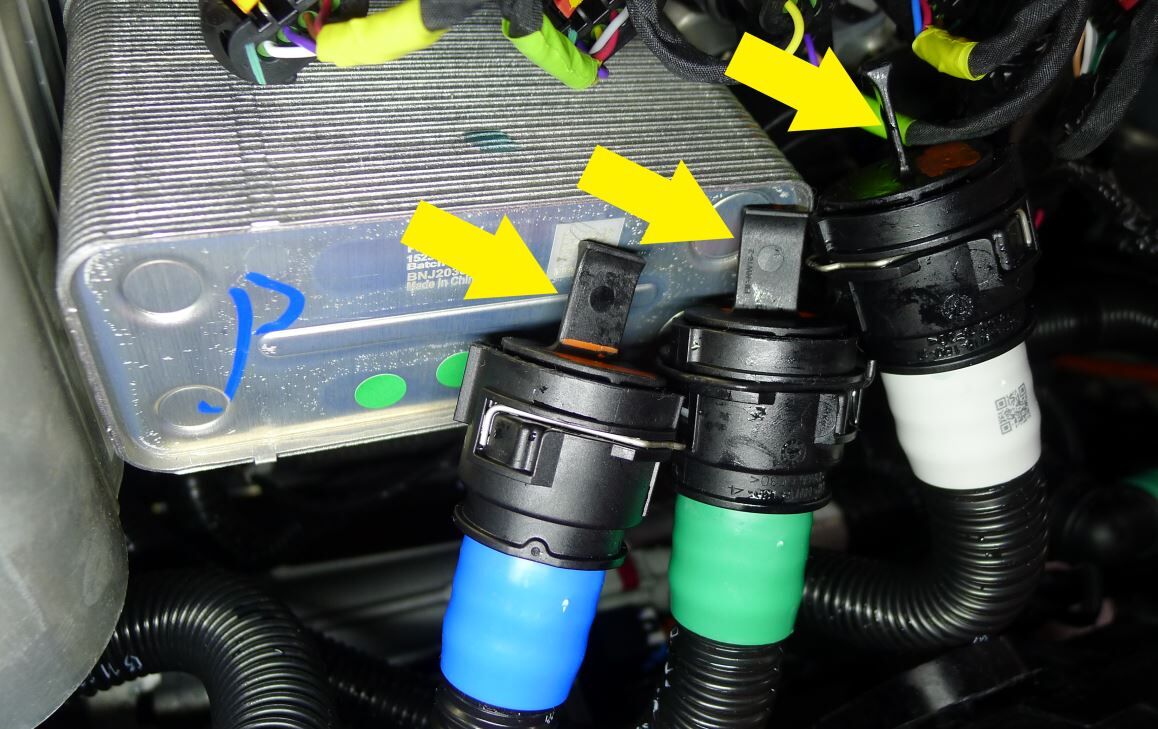

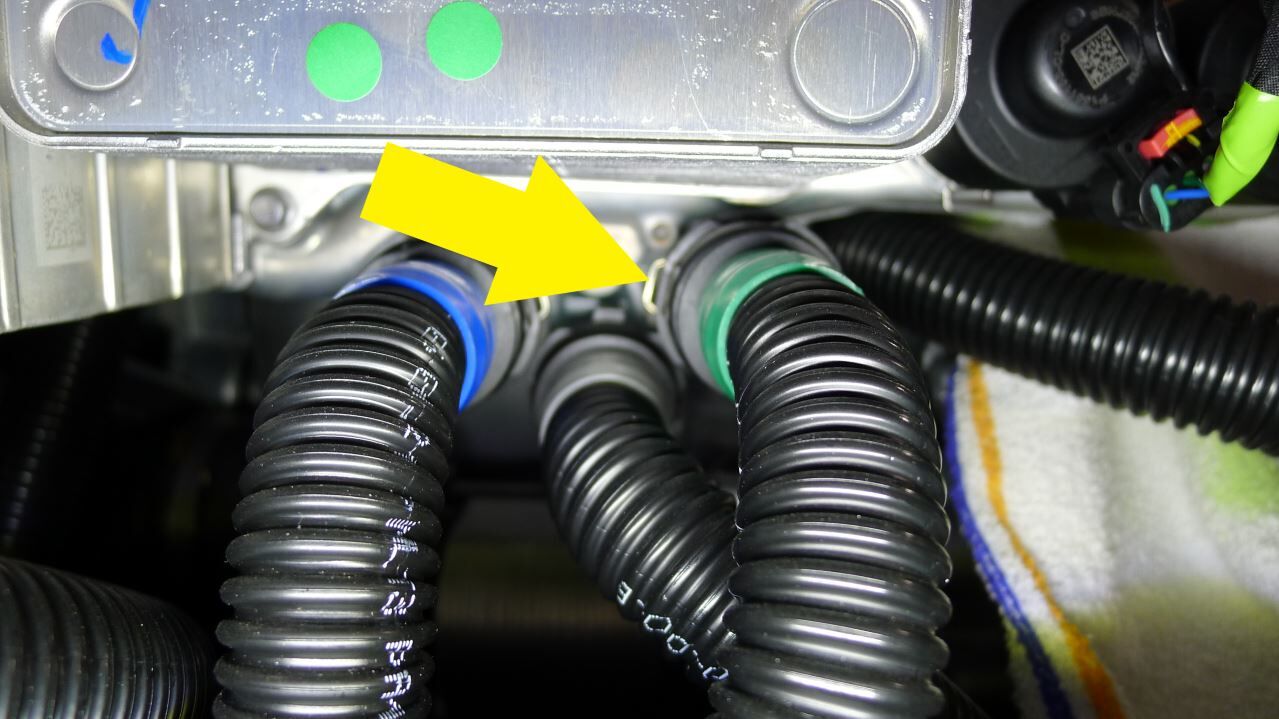

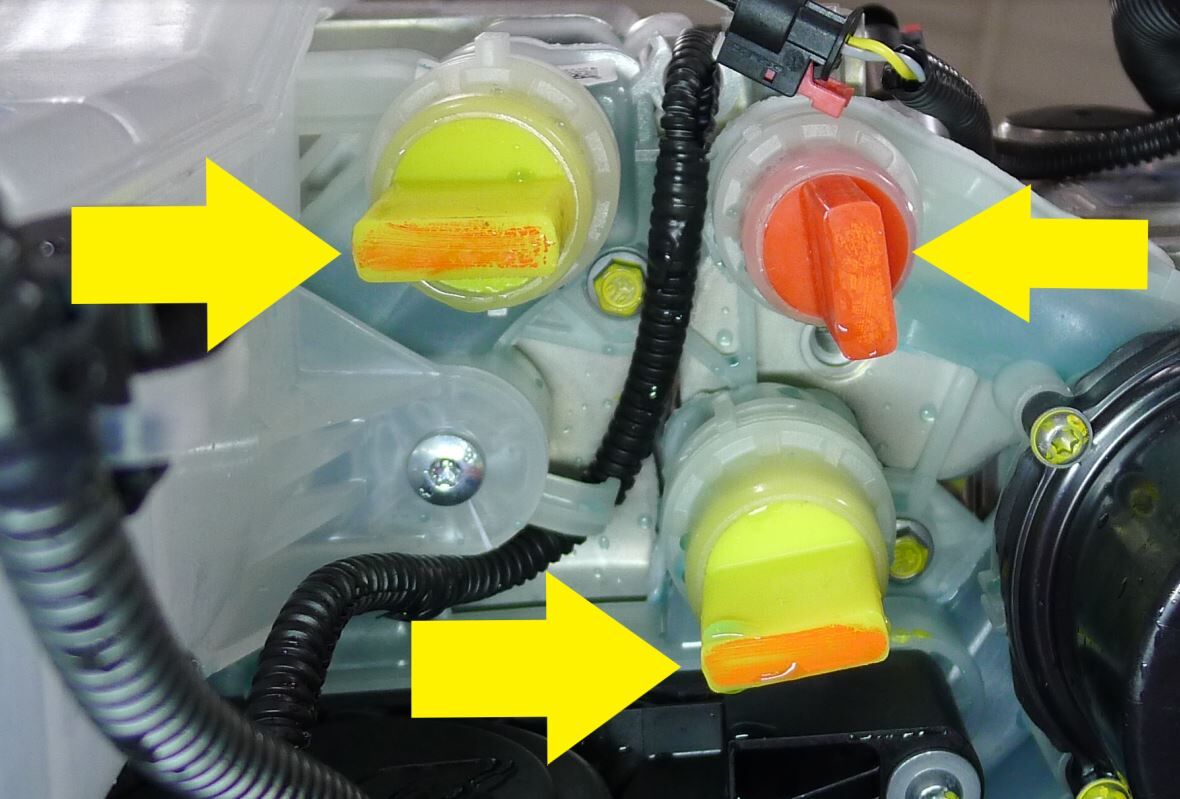

  19. 在超级歧管前部的冷却液接口中安装 3 个外螺纹接头，在已拆下的软管上安装 3 个内螺纹接头
    注
    3 个外螺纹接头，3 个内螺纹接头；这可以避免产生交叉污染

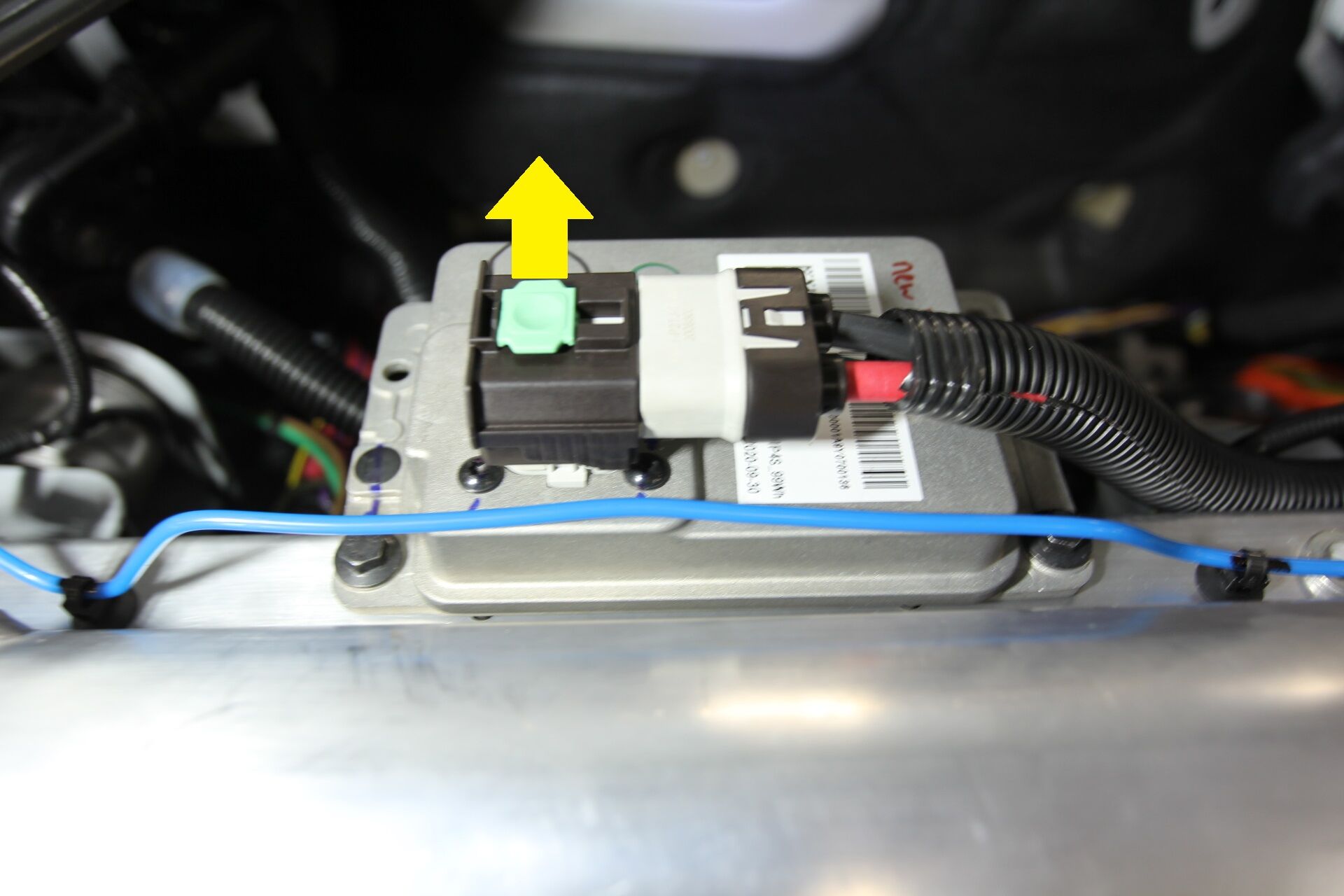

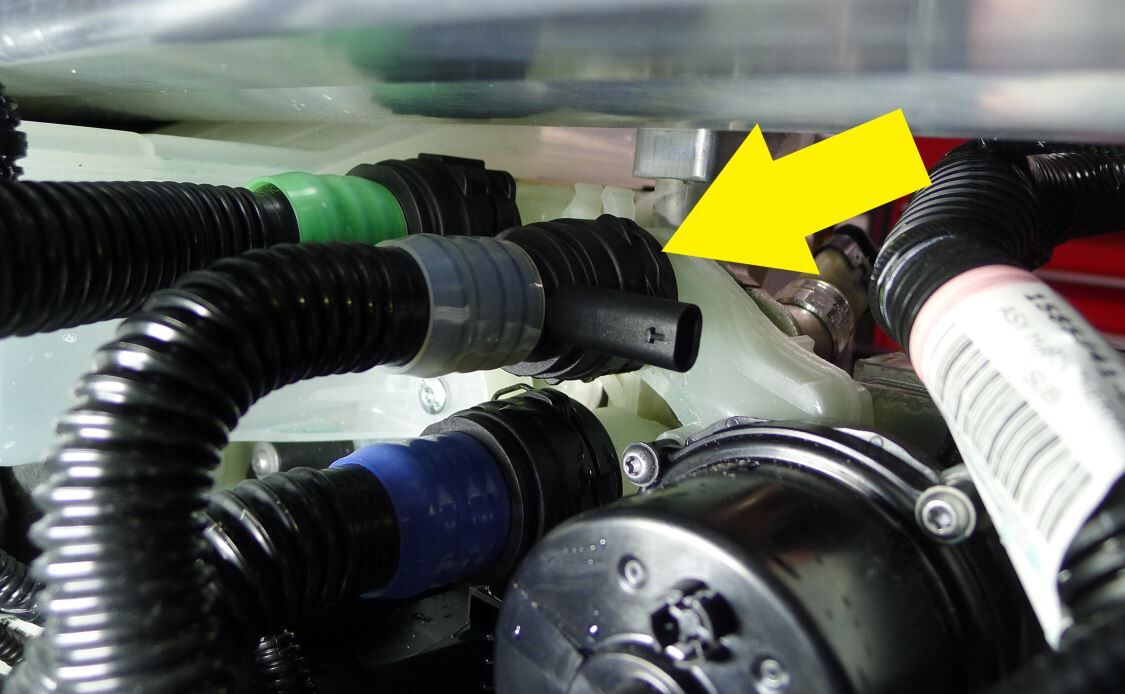

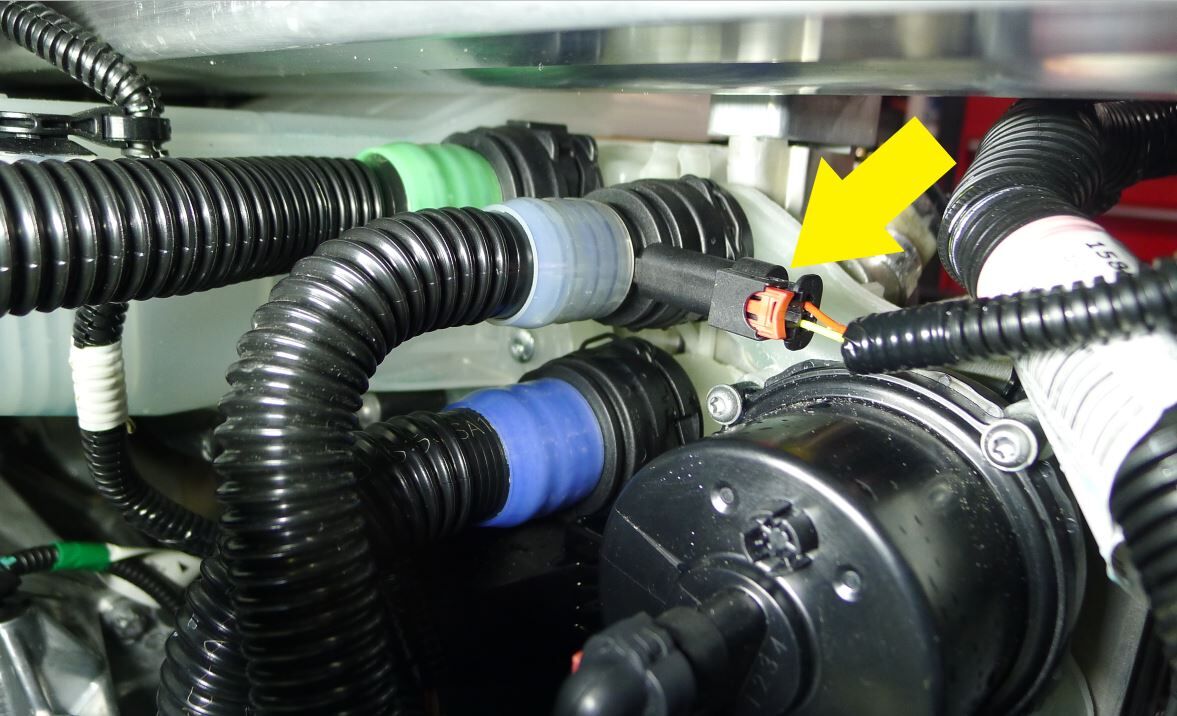

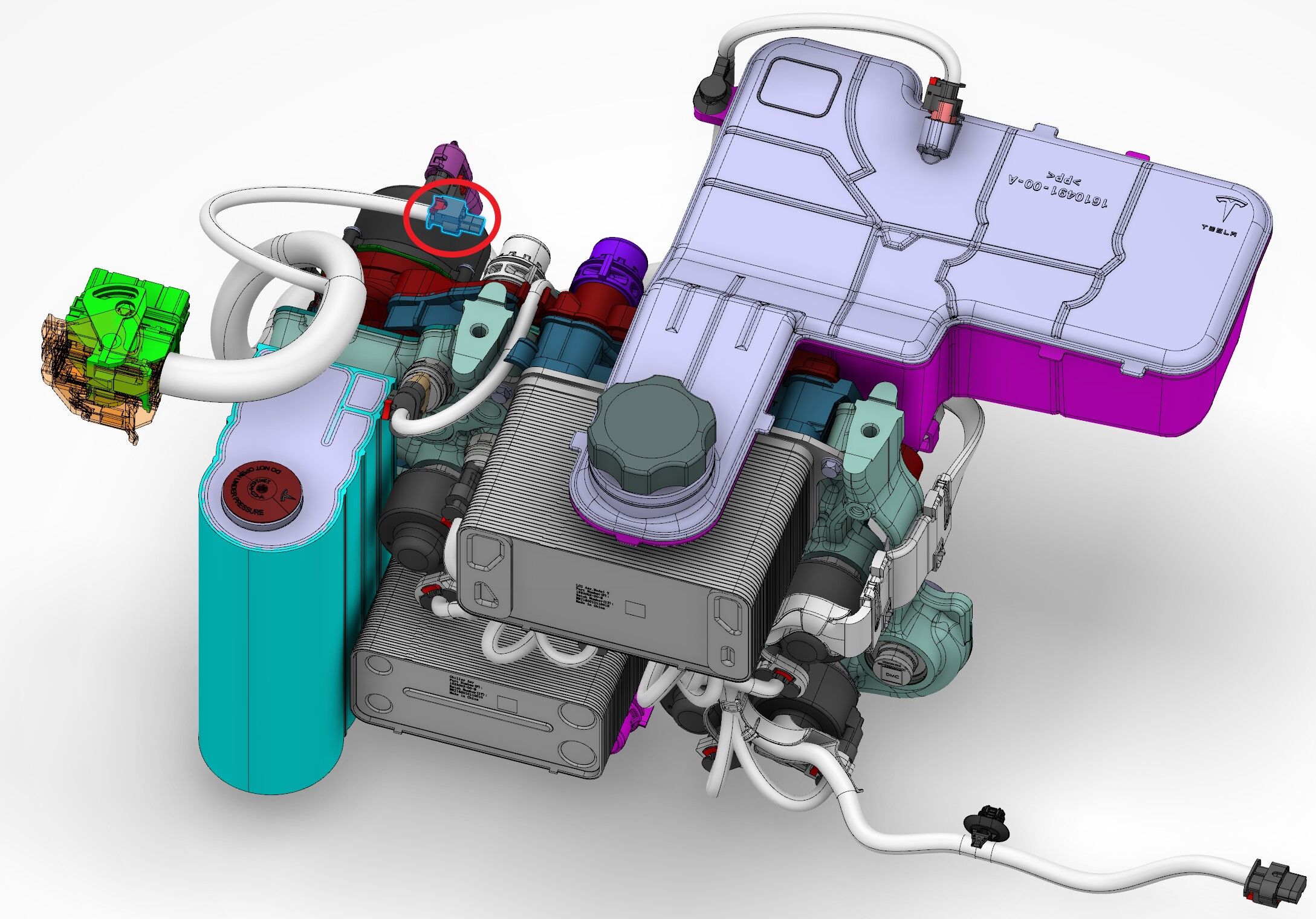

  20. 断开动力总成供给软管的传感器
    注
    1 个锁止电气连接器；请勿向下按压红色锁片；拉动红色锁片以解锁；再次拉动以松开连接器

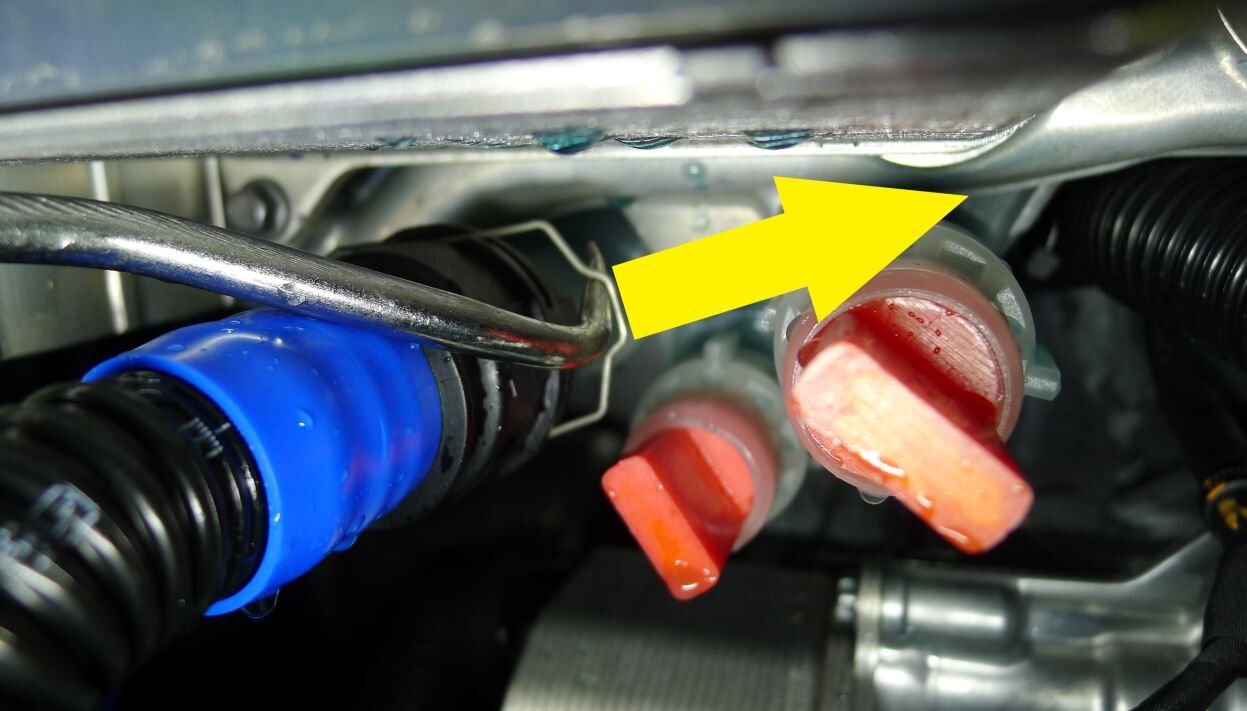

  21. 将动力总成供给软管从超级歧管上断开
    注

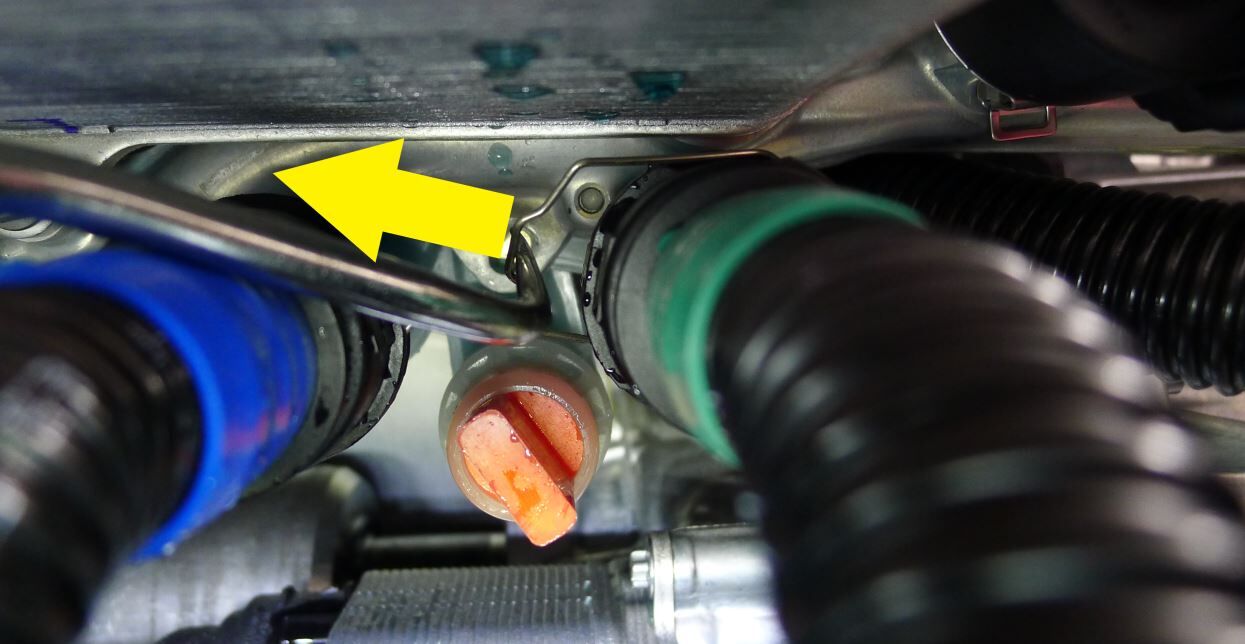

    1 个弹簧夹；可以从超级歧管的前部接触到弹簧
  22. 断开高压电池回流软管与超级歧管的连接
    注
    1 个弹簧卡子
  23. 将冷却器至电池软管从超级歧管上断开
    注
    1 个弹簧卡子

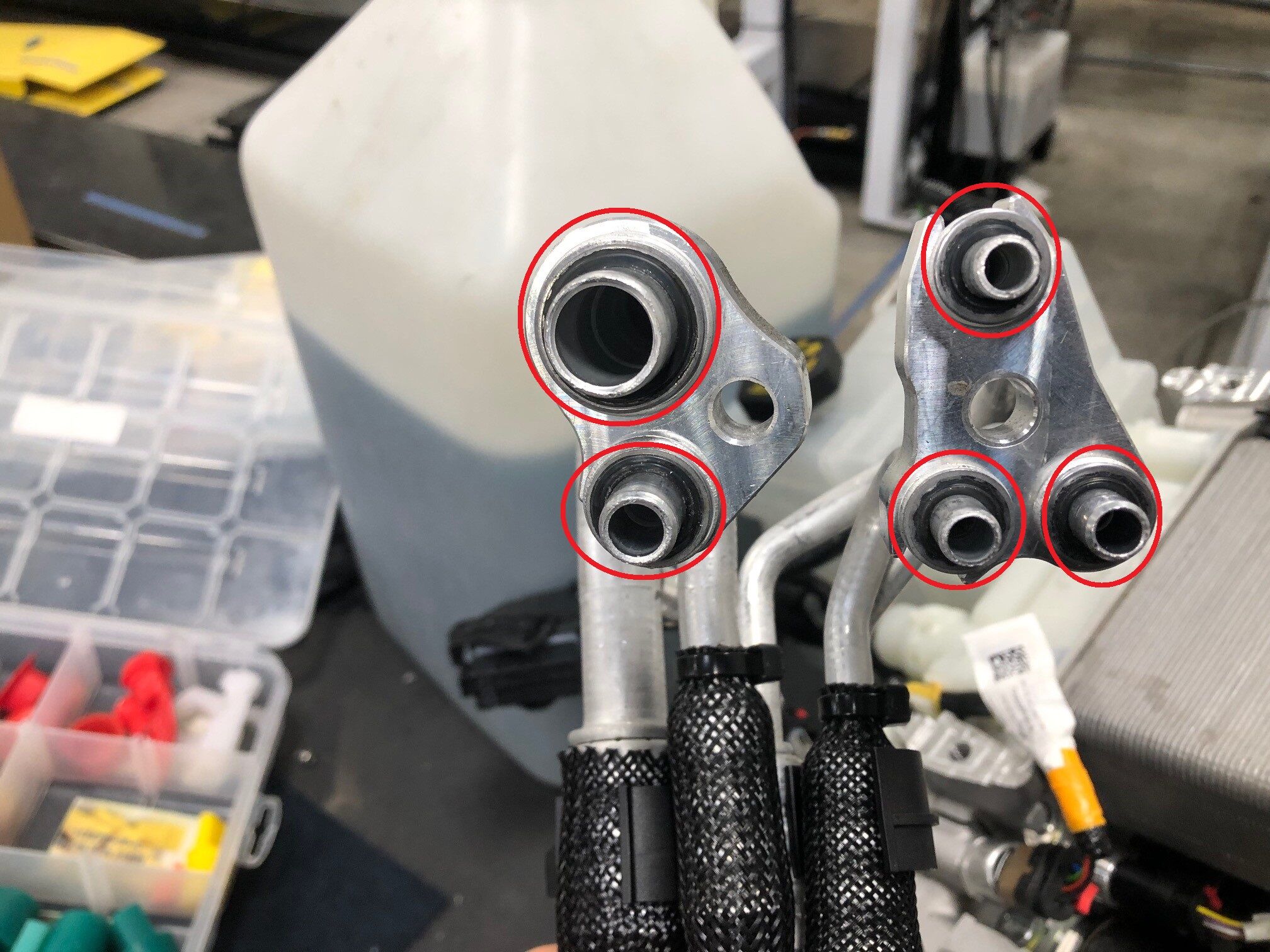

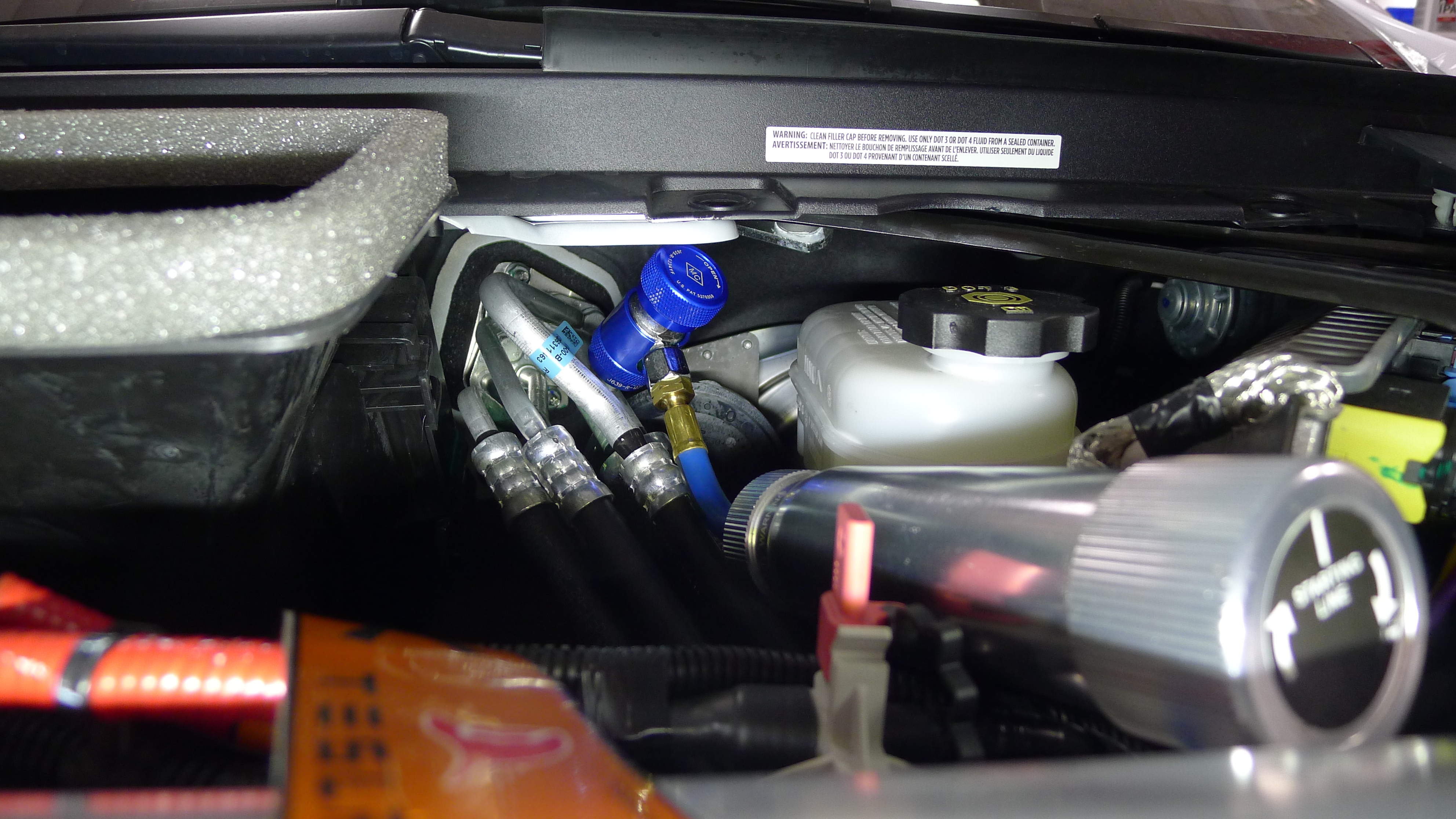

  24. 向超级歧管后部的冷却液端口中安装 3 个外螺纹接头
    注
    3 个接头，这可以避免任何交叉污染

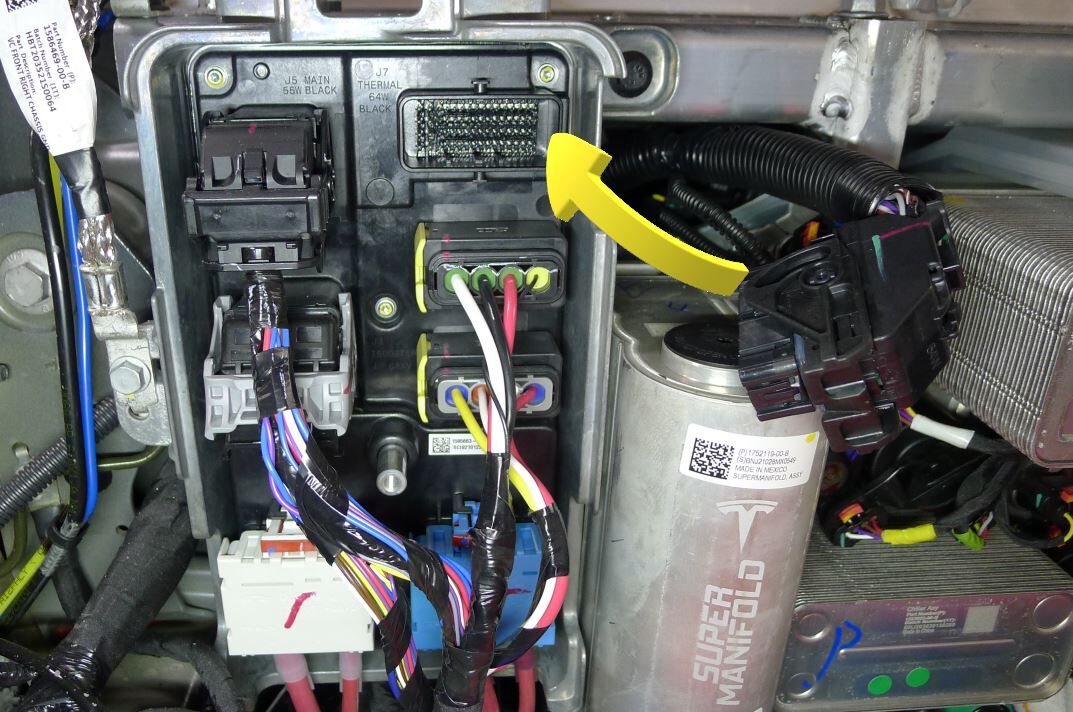

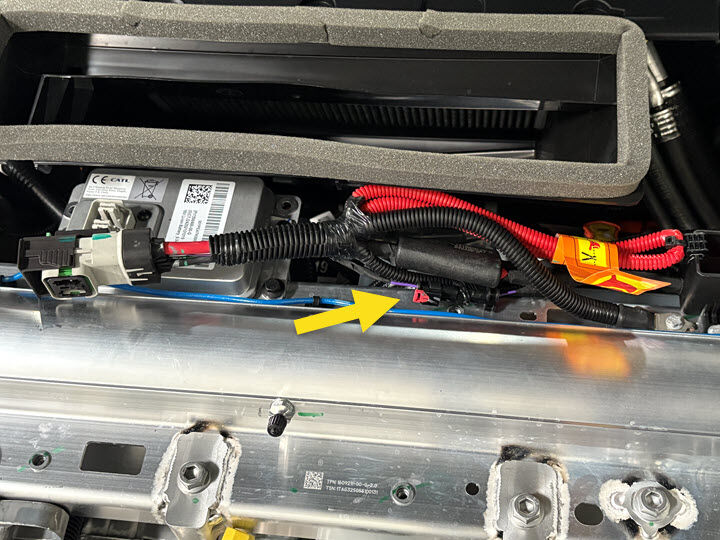

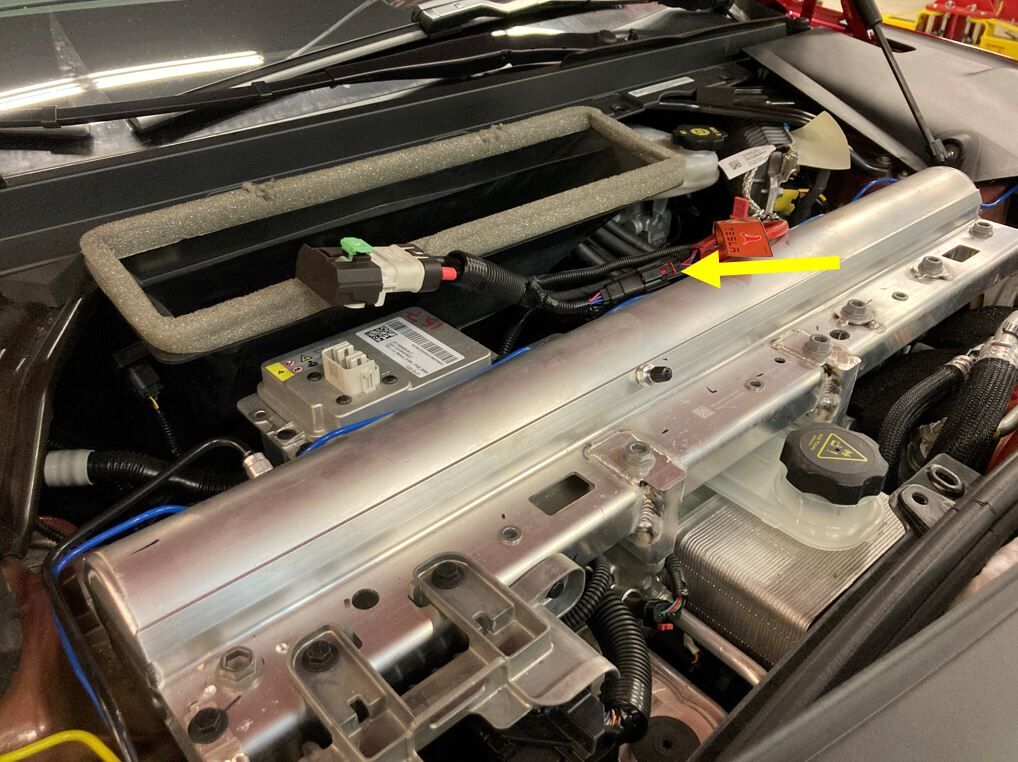

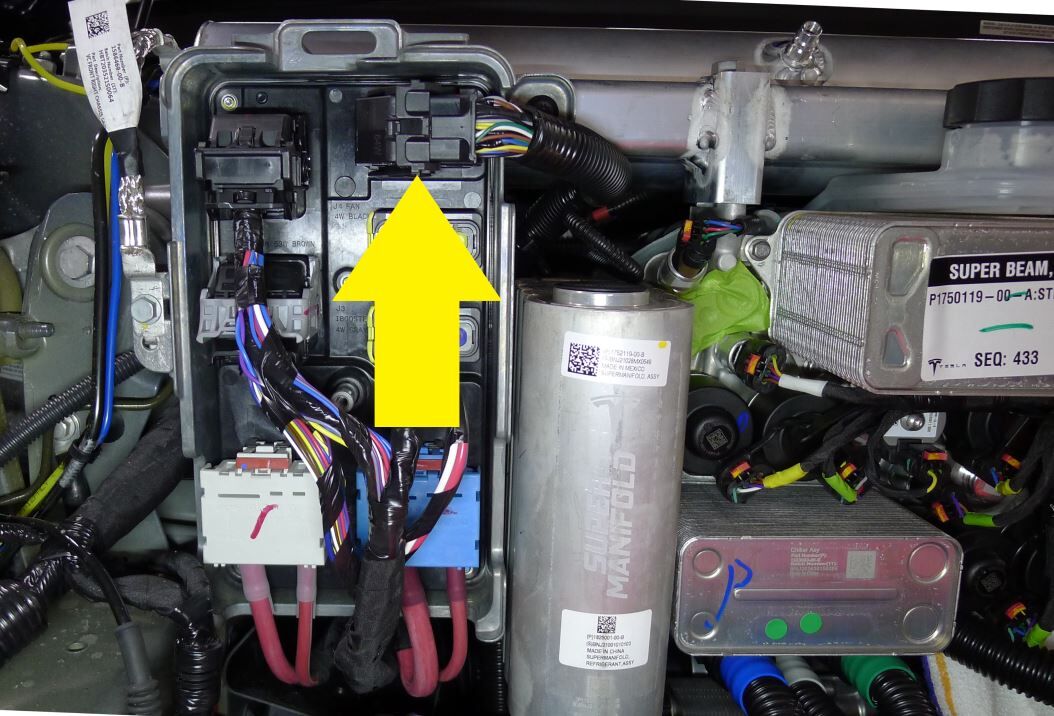

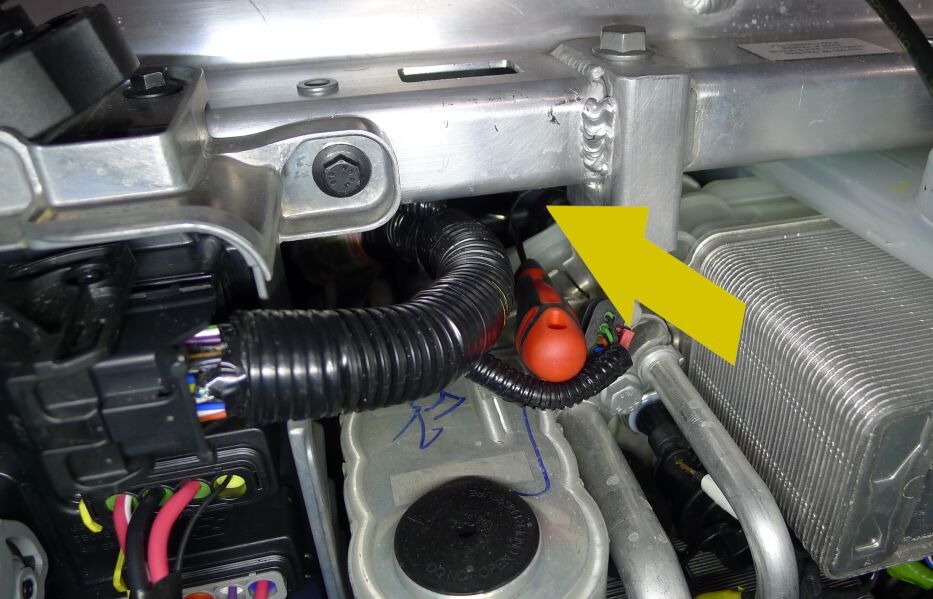

  25. 将超级歧管线束从前控制器上断开
    注
    1 个连接器
  26. 将空调软管从车辆上拆下

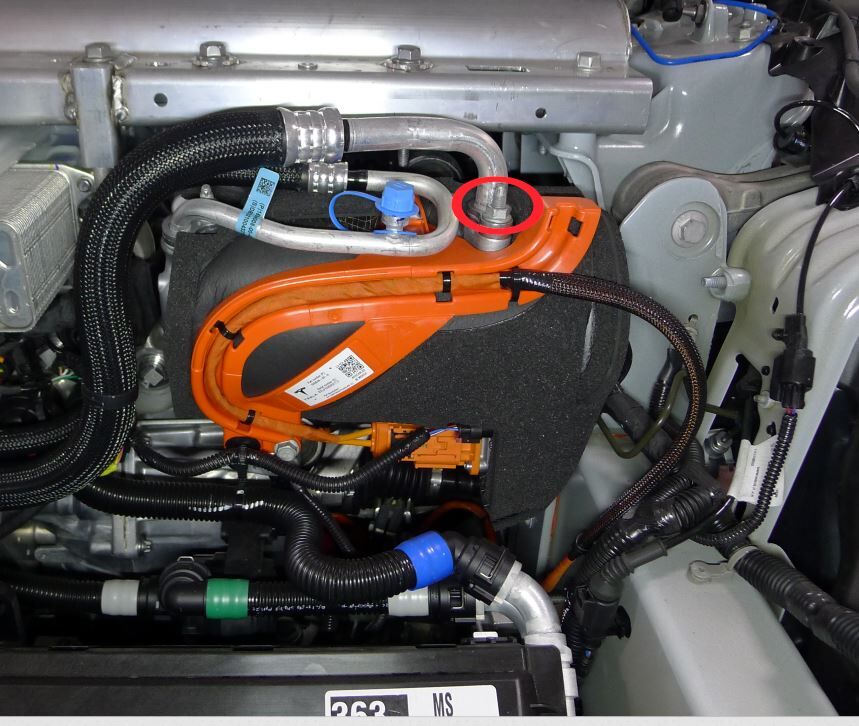

  27. 拆下将超级歧管至压缩机吸气管路固定到压缩机的螺母，然后拆下吸气管路
    注
    1 个螺母，13 毫米，22 Nm
  28. 将干燥剂滤芯从蓄压器中取出。请参阅 干燥剂（拆卸和更换）。
  29. 称量旧的干燥剂滤芯。
  30. 计算出的机油损失量是干燥剂干重和湿重之间的差值；如果干燥剂滤芯印有干重，使用该值进行计算，如未印有干重，则假设干重等于 90.4 克；计算干燥剂干重和记录的干燥剂湿重之间的差值；加入回收过程中发现的机油损失计算值。
  31. 测量蓄压器内的冷冻油液位。
    注

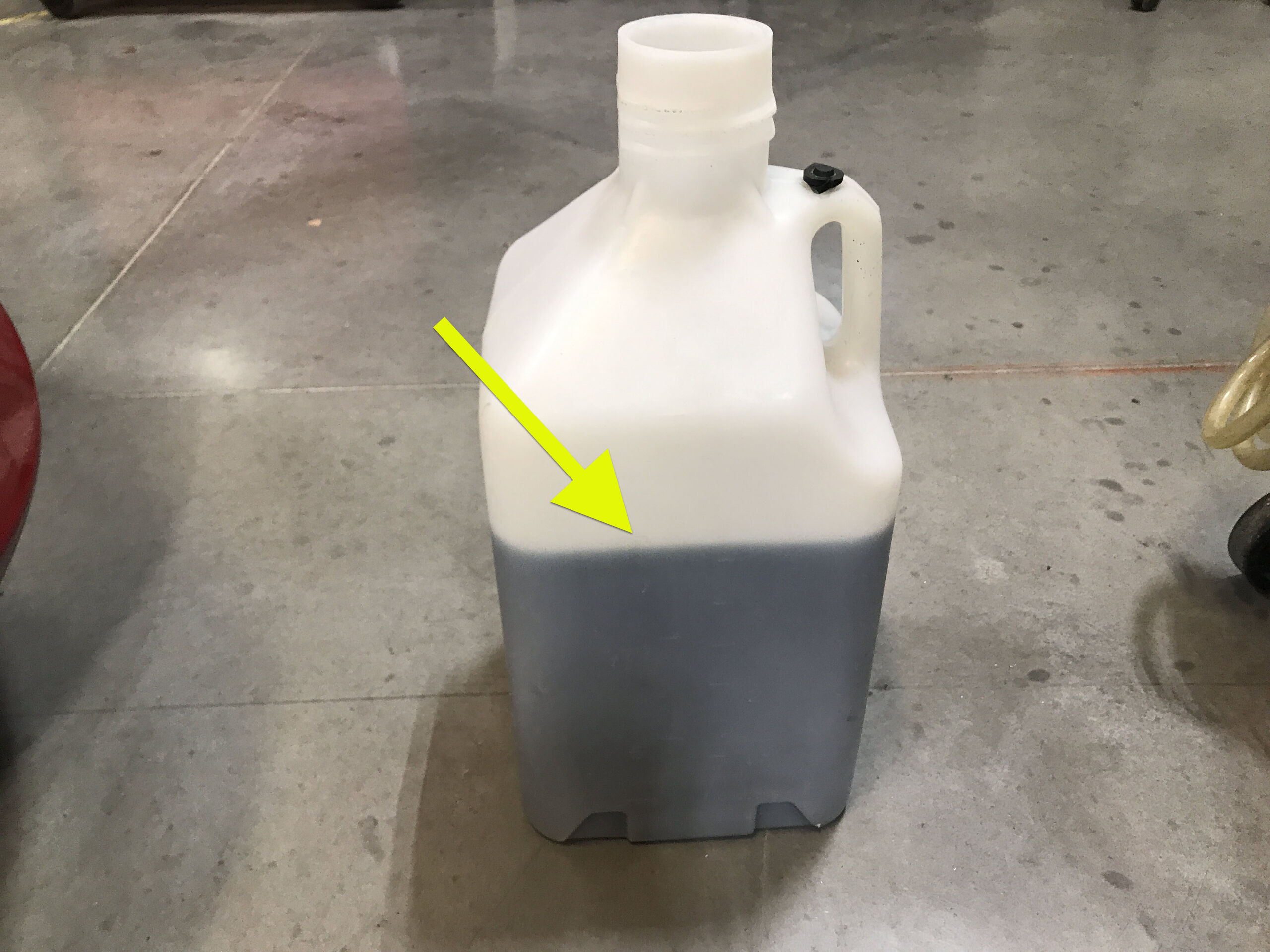

    每辆车的液位会有所不同；不要依赖图片；测量时保持钢尺垂直；以毫米为单位记录测量值。
  32. 将蓄压器机油液位测量值转换为克。
    注
    将测量值乘以 5.6，再加上 15；以克为单位记录测量值。
  33. 计算空调回收、干燥剂袋和蓄压器的总机油损失量。
    注
    将所有测量值相加，以克为单位记录总数；测量值将用于后续步骤的注油。
  34. 将吸气管路从压缩机上拆下。
  35. 拆下将超级歧管至压缩机排气管路固定到压缩机的螺母，然后拆下排气管路
    注
    1 个螺母，13 毫米，22 Nm

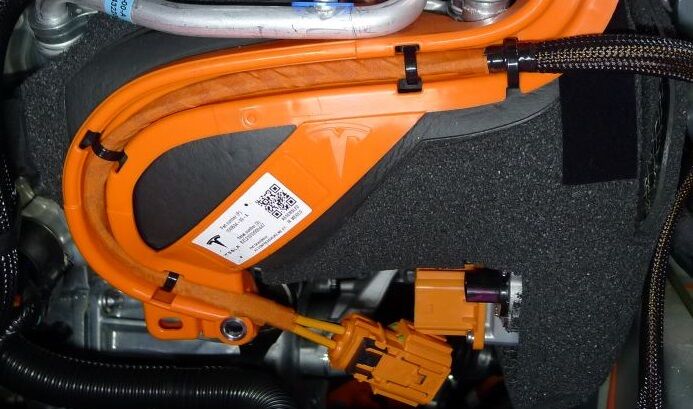

  36. 将空调压缩机高压线束从空调压缩机上拆下，然后将其置于一旁
    注

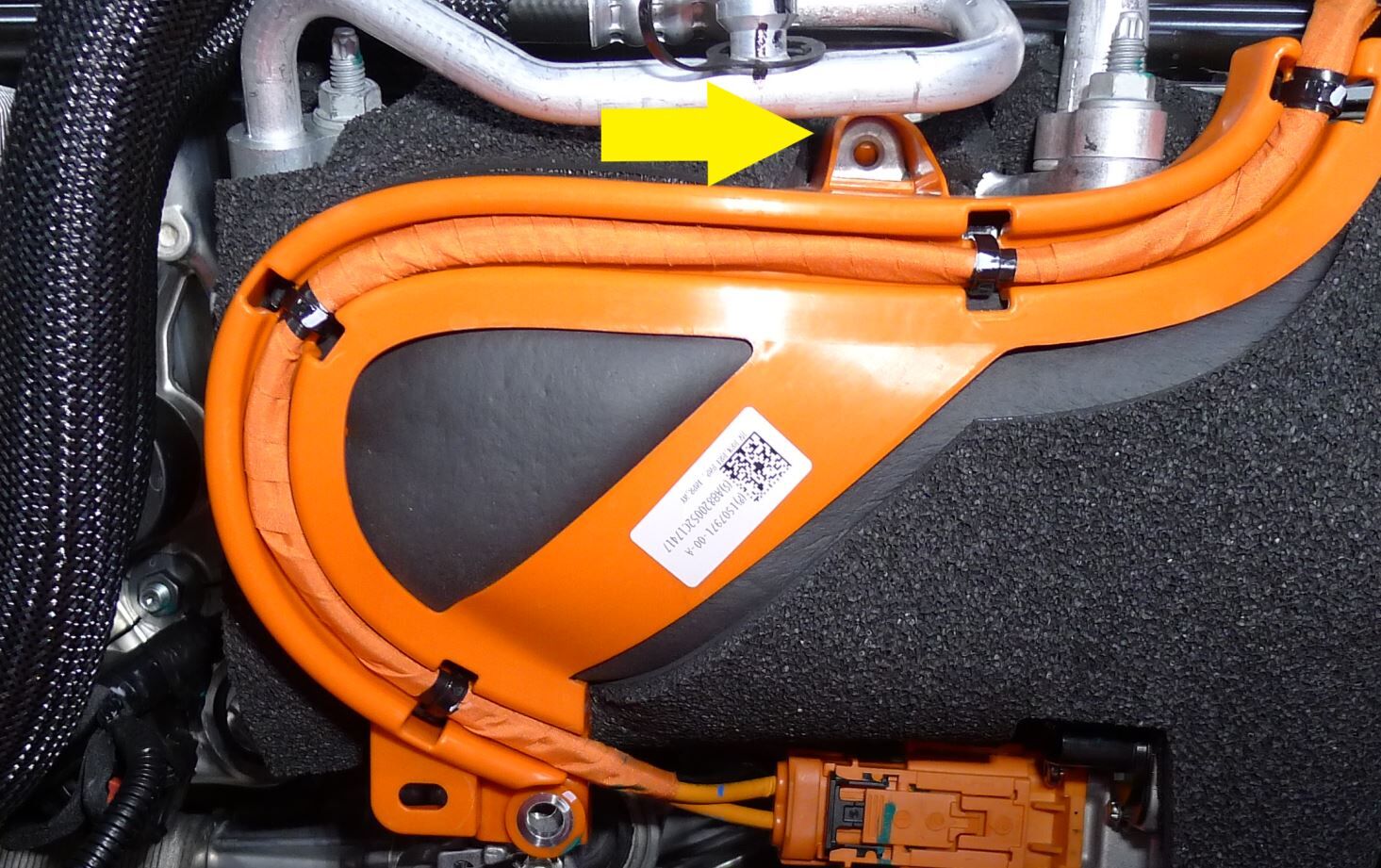

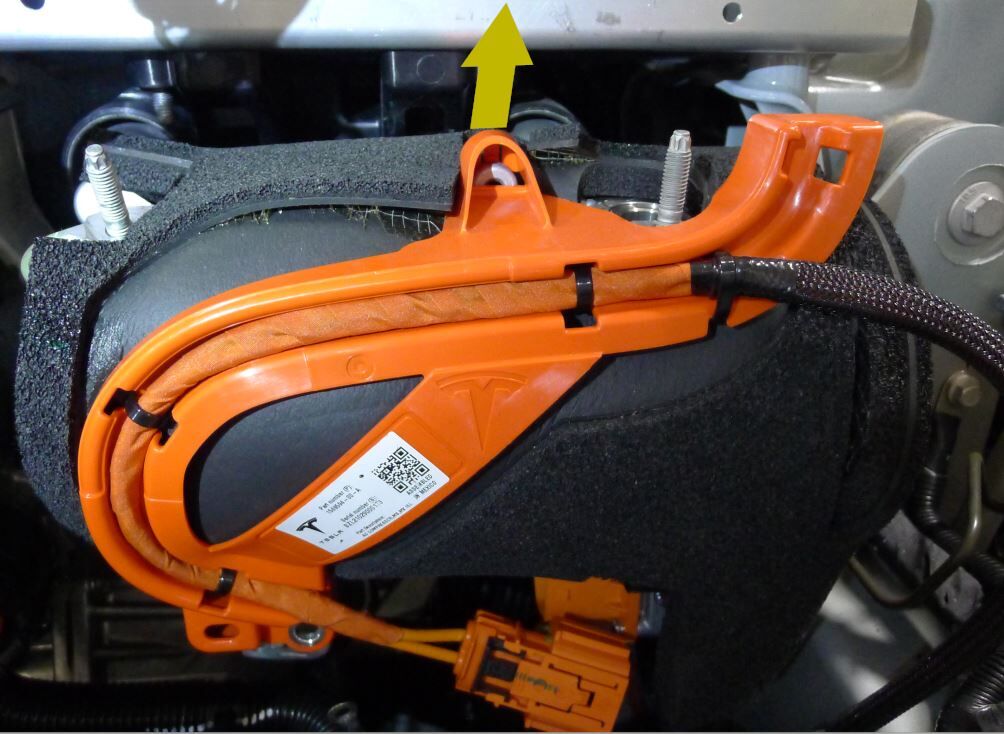

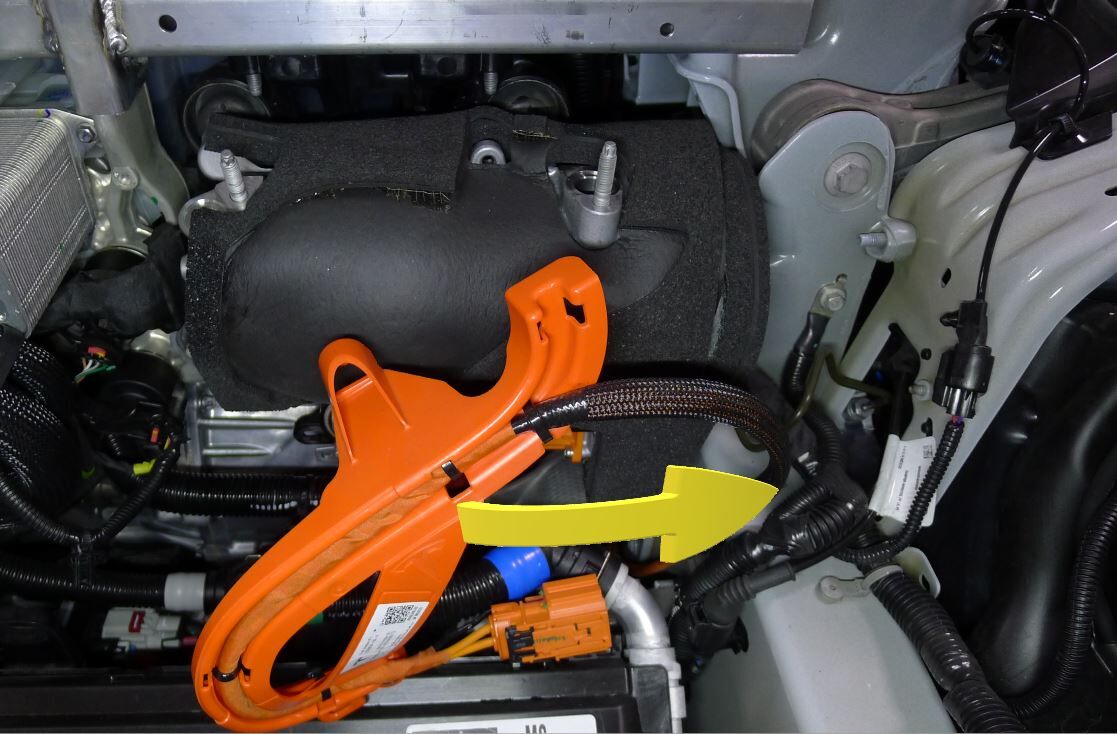

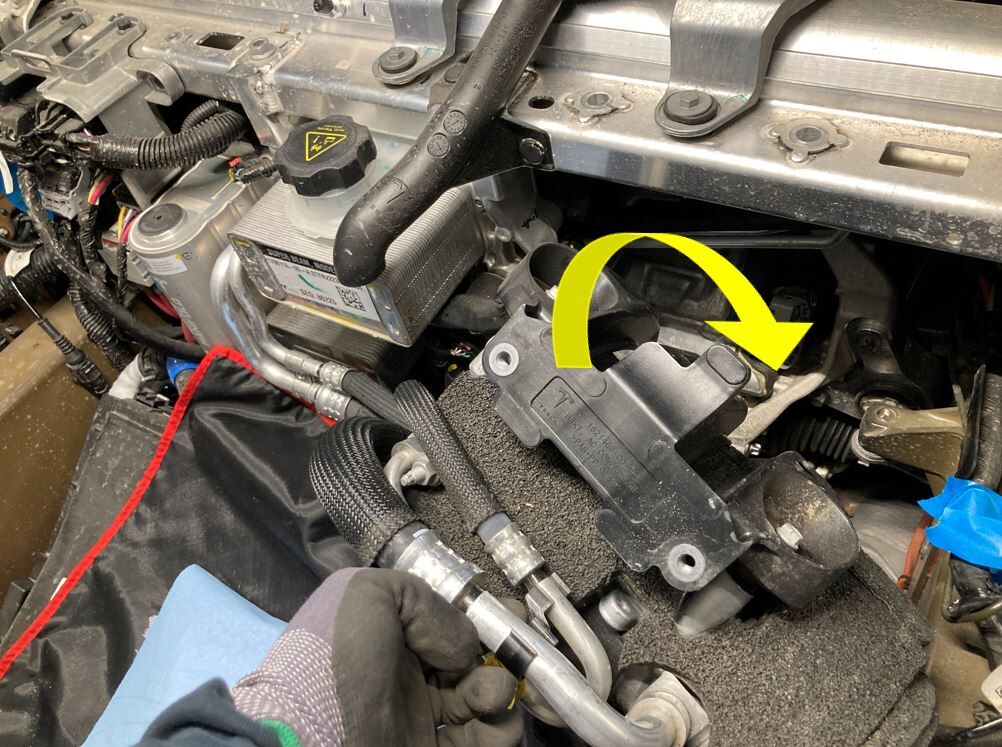

    将空调压缩机高压线束支架朝车头方向移动；提起支架，使其脱离上部支架支座；然后小心地将线束和支架置于一旁

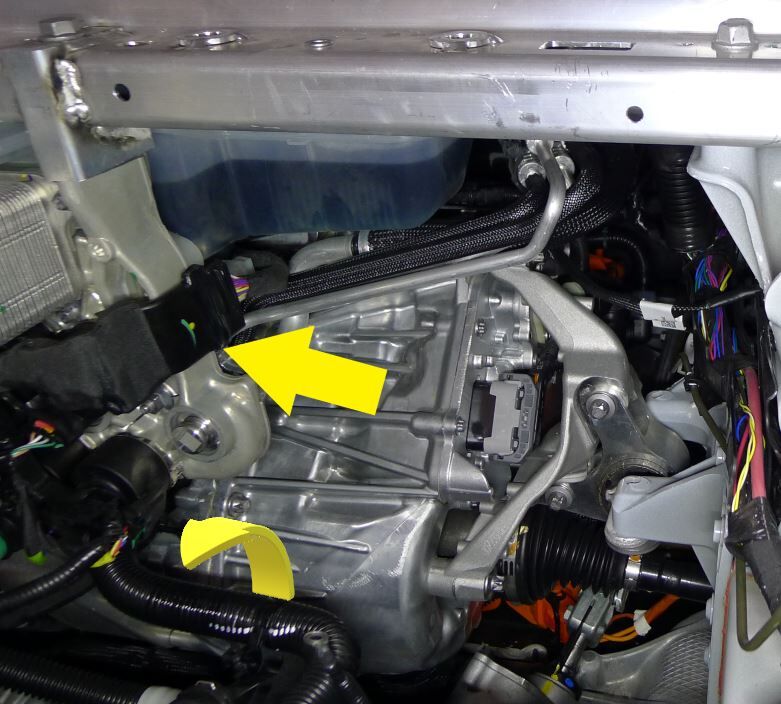

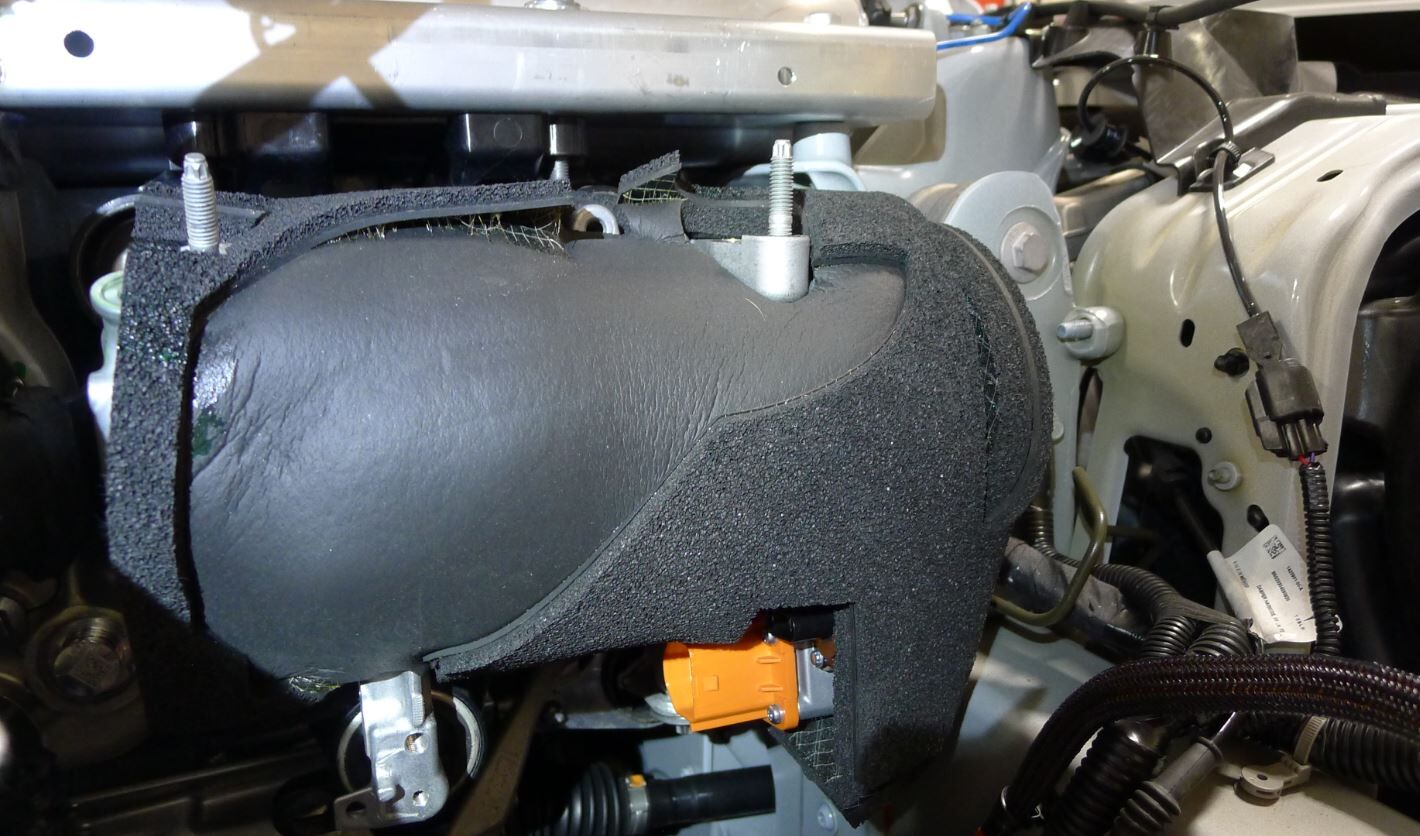

  37. 拆下将空调压缩机支架固定到支柱塔梁的紧固件，然后拆下空调压缩机和空调压缩机支架总成
    注
    2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；拆卸紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架朝向车头和支柱塔梁下方移动；在冷却液软管和超级歧管线束周围操作时请务必小心

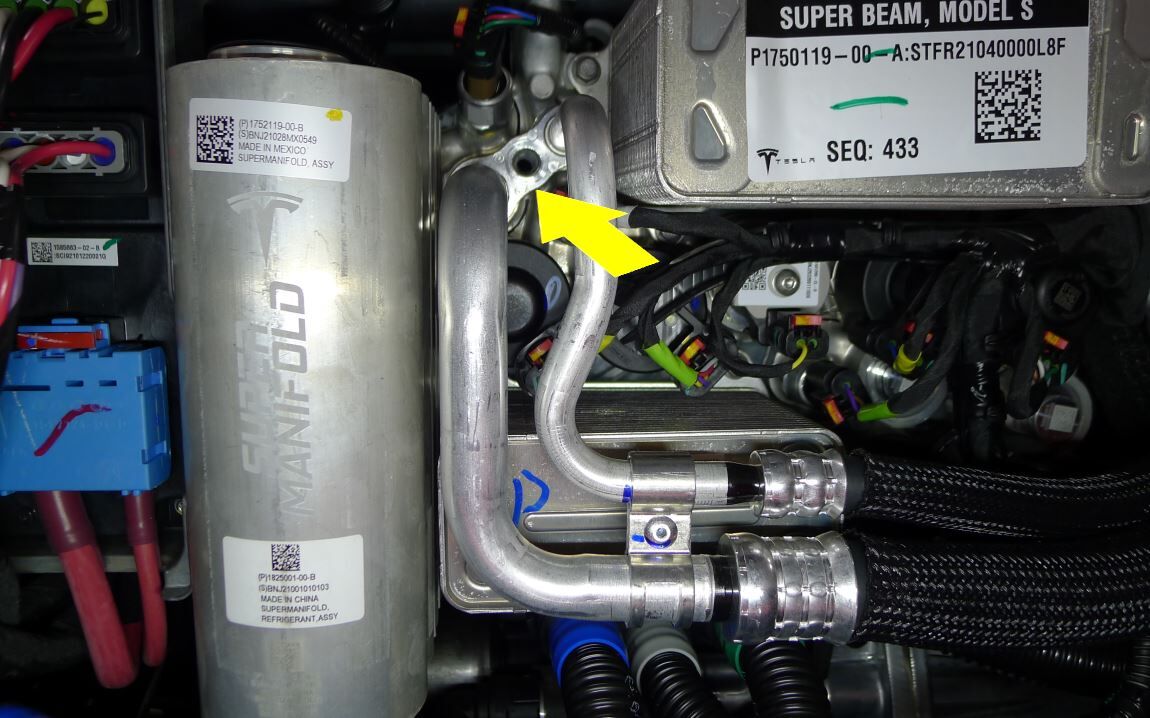

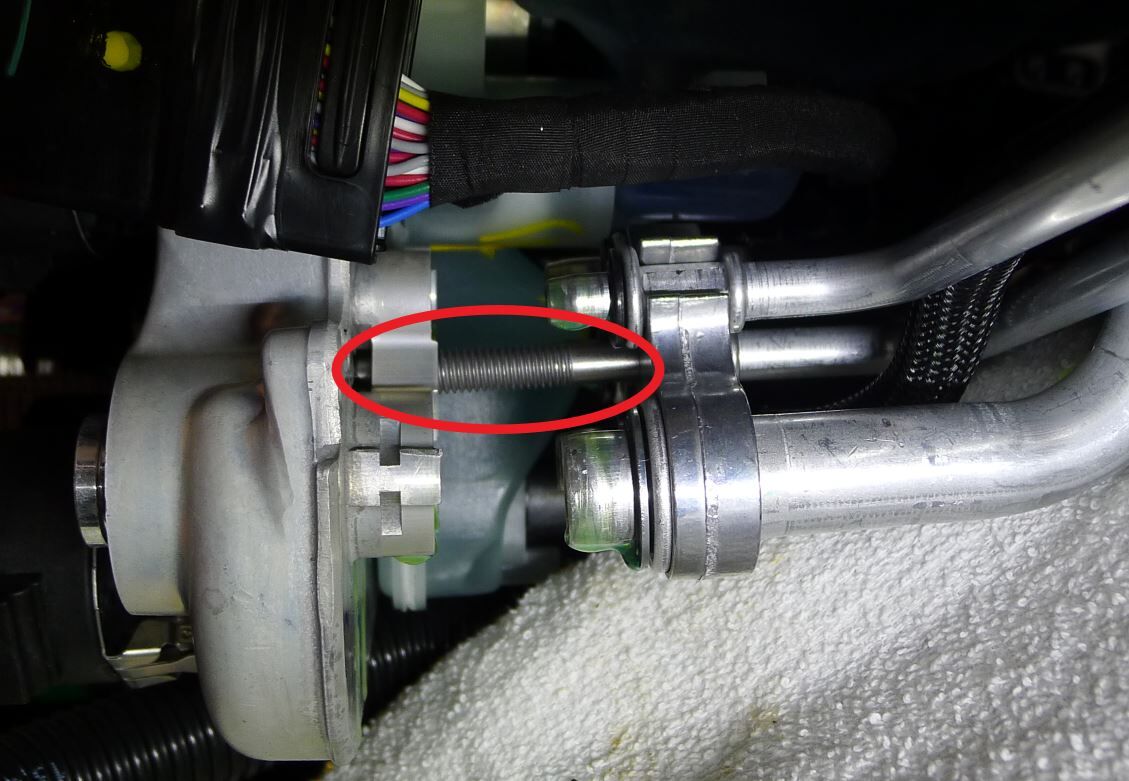

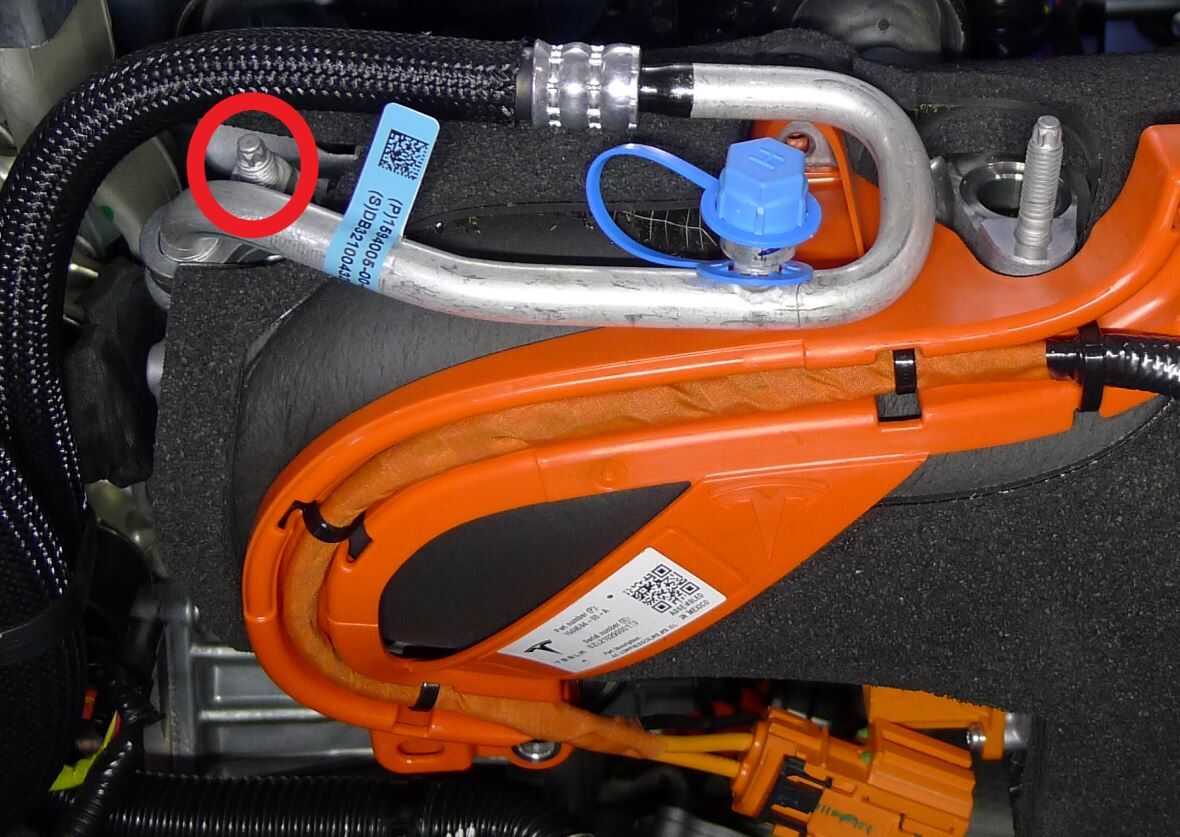

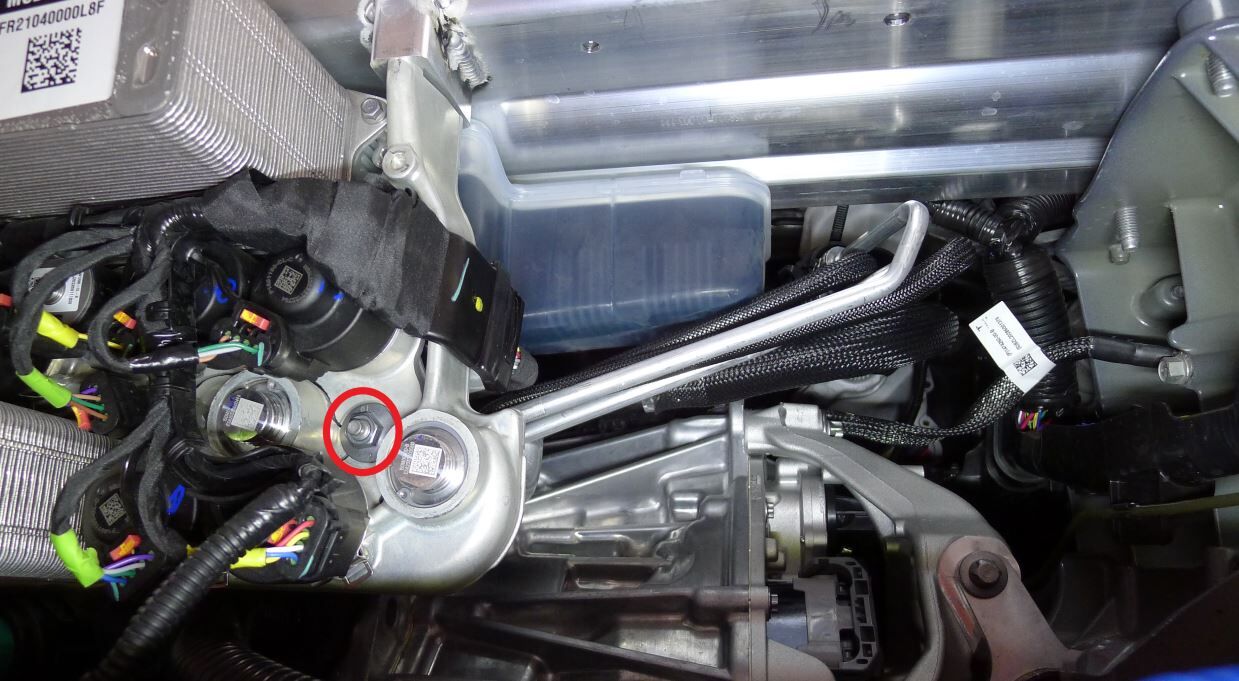

  38. 拆下超级歧管处超级歧管至压缩机空调管路上的螺栓
    注
    1 个螺栓，13 毫米，22 Nm
  39. 将空调歧管管路从超级歧管上拆下，并将空调歧管管路总成从车辆上拆下

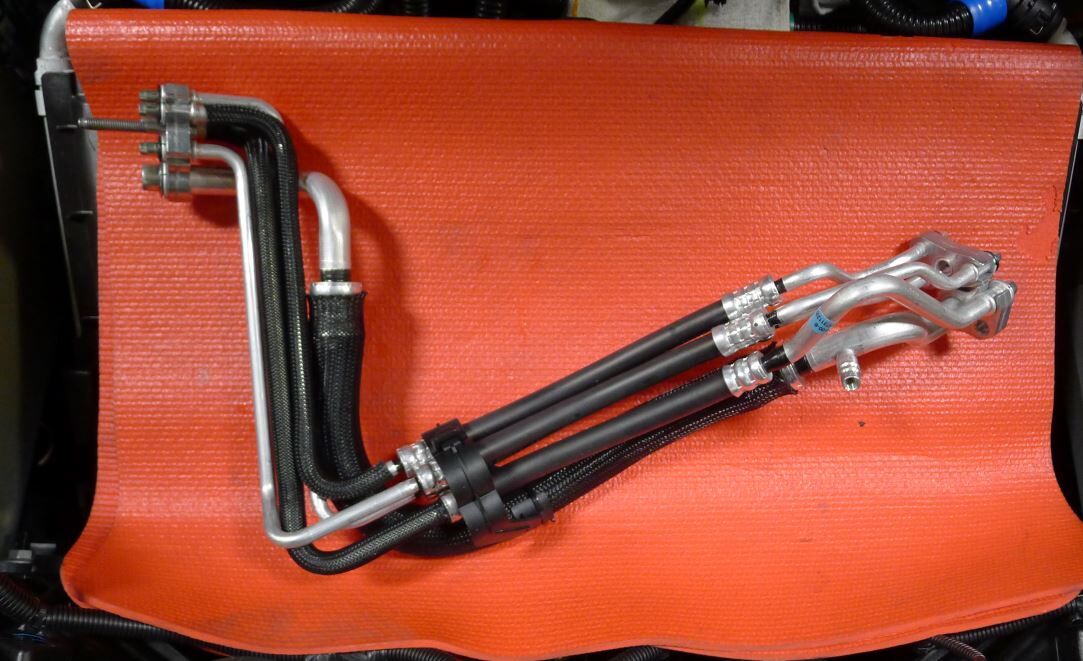

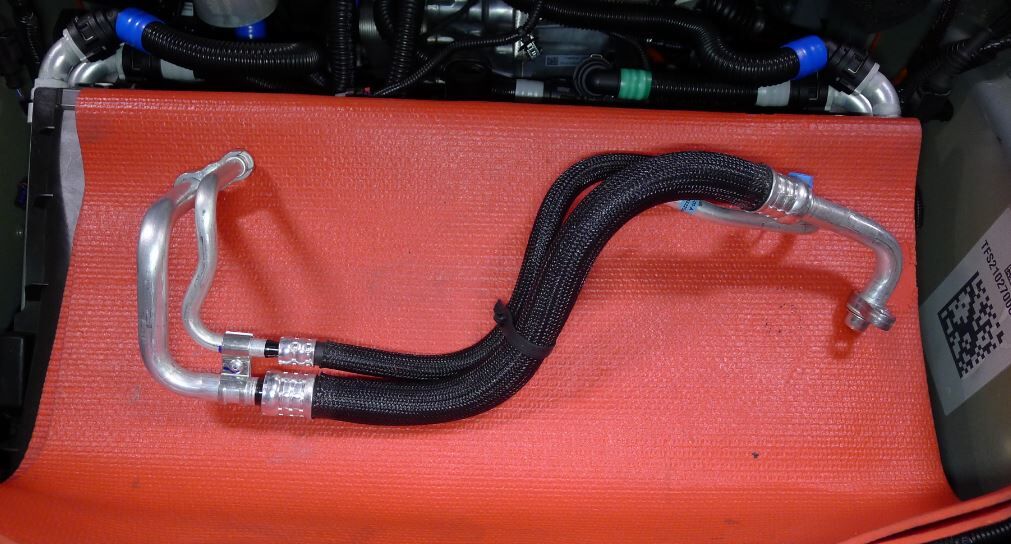

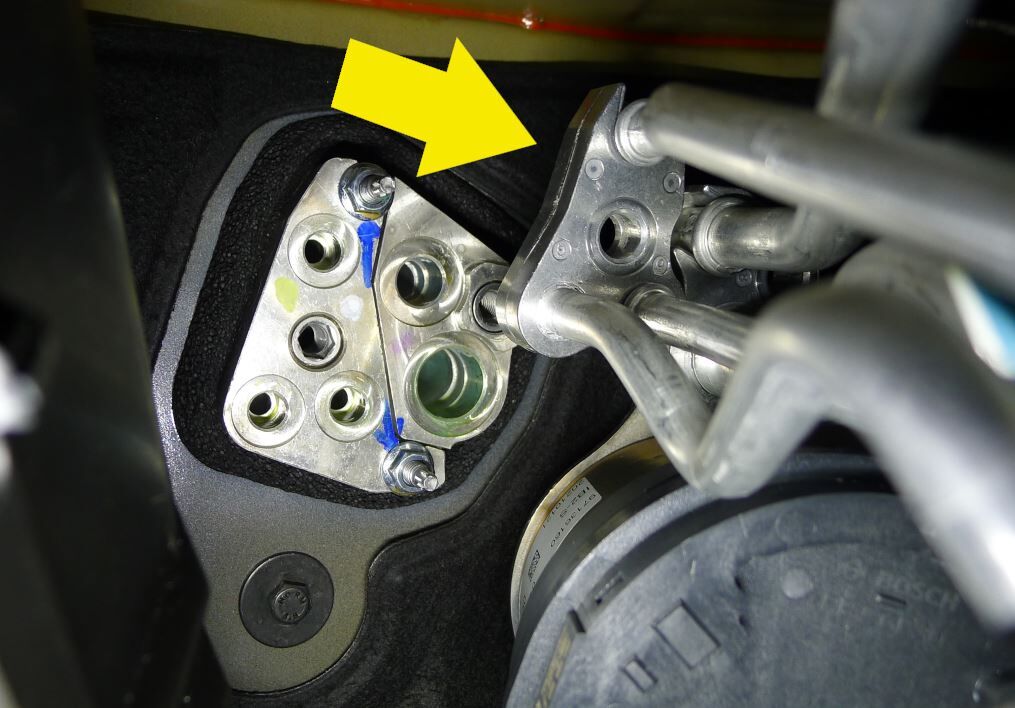

  40. 将五通 HVAC 管路从 HVAC 总成上拆下
    注

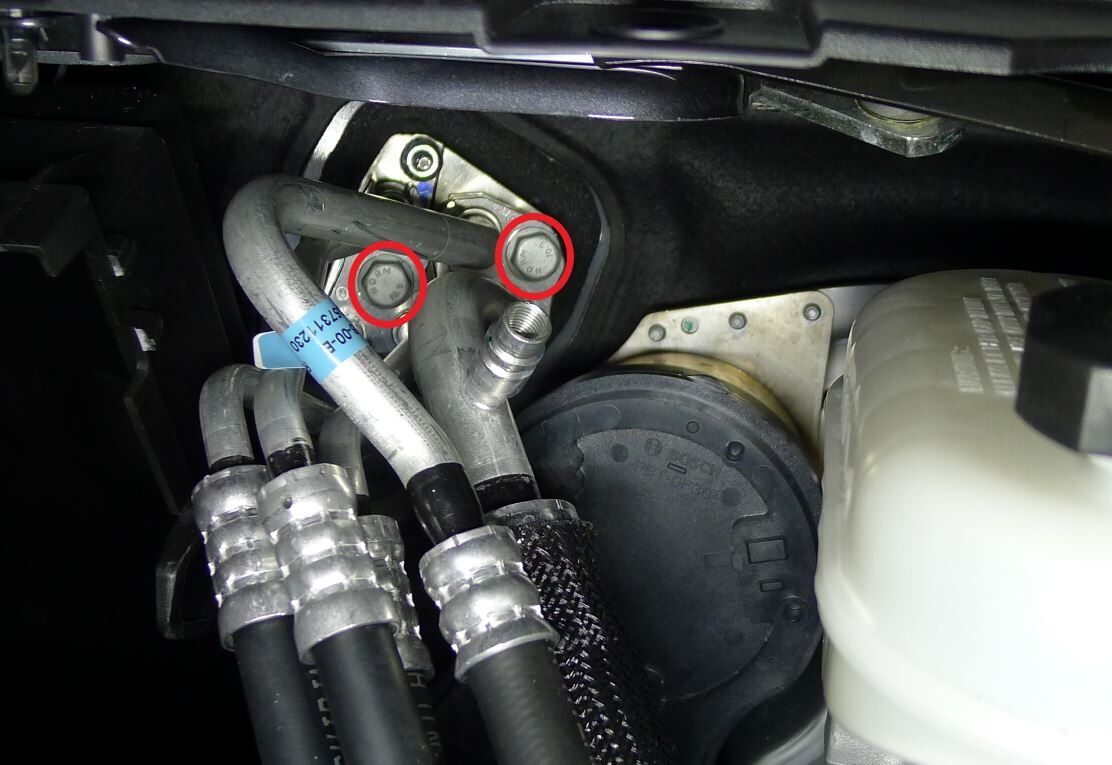

    2 个螺栓，13 毫米，22 Nm
  41. 拆下将五通 HVAC 管路总成固定到超级歧管板的螺母
    注
    1 个螺母，13 毫米，27 Nm；位于支柱塔梁下

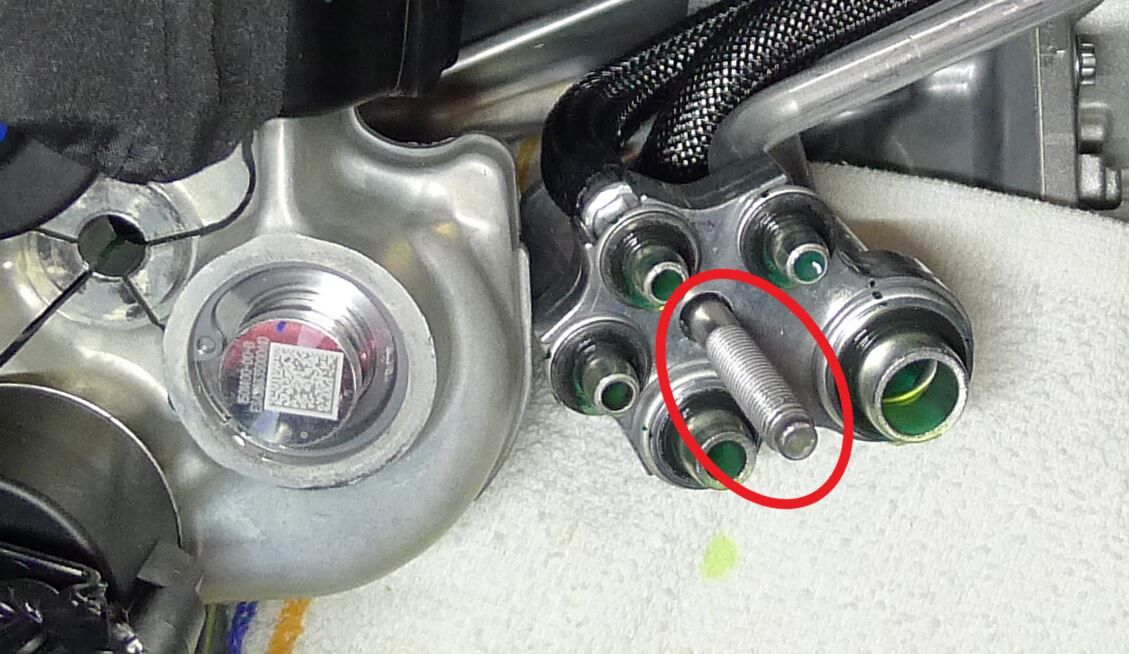

  42. 将五通 HVAC 管路从超级歧管板上拆下
    注

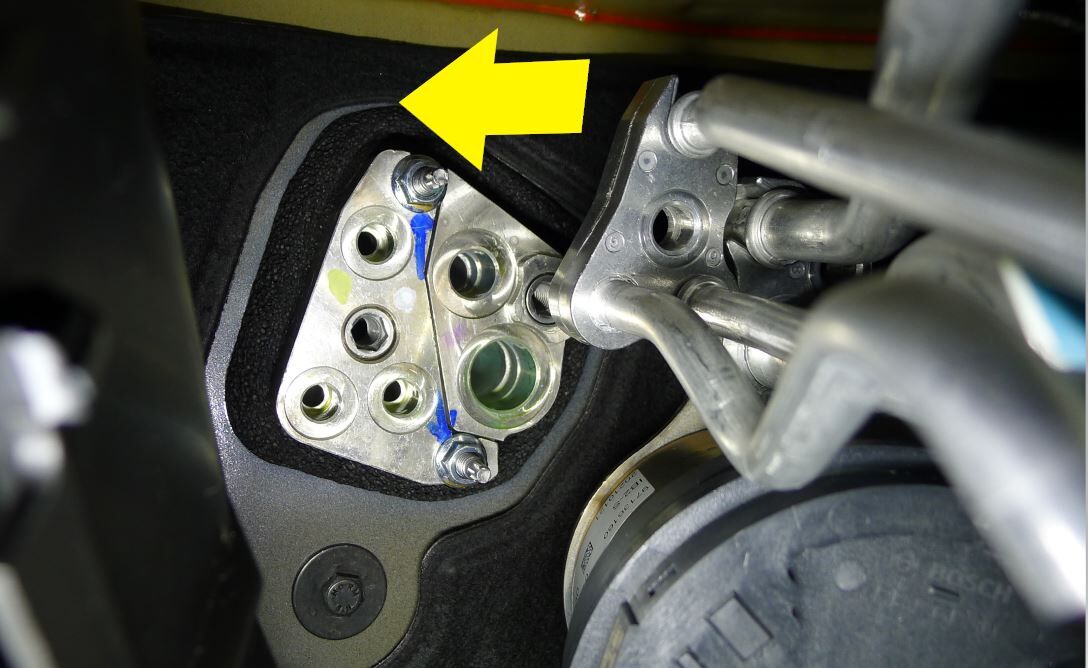

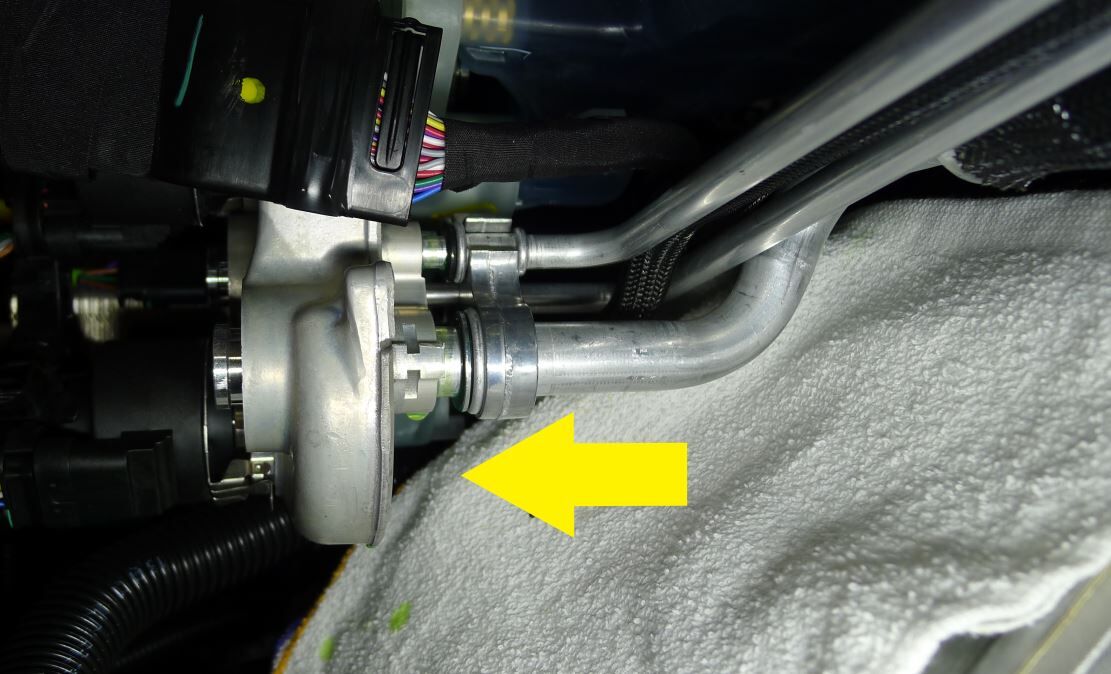

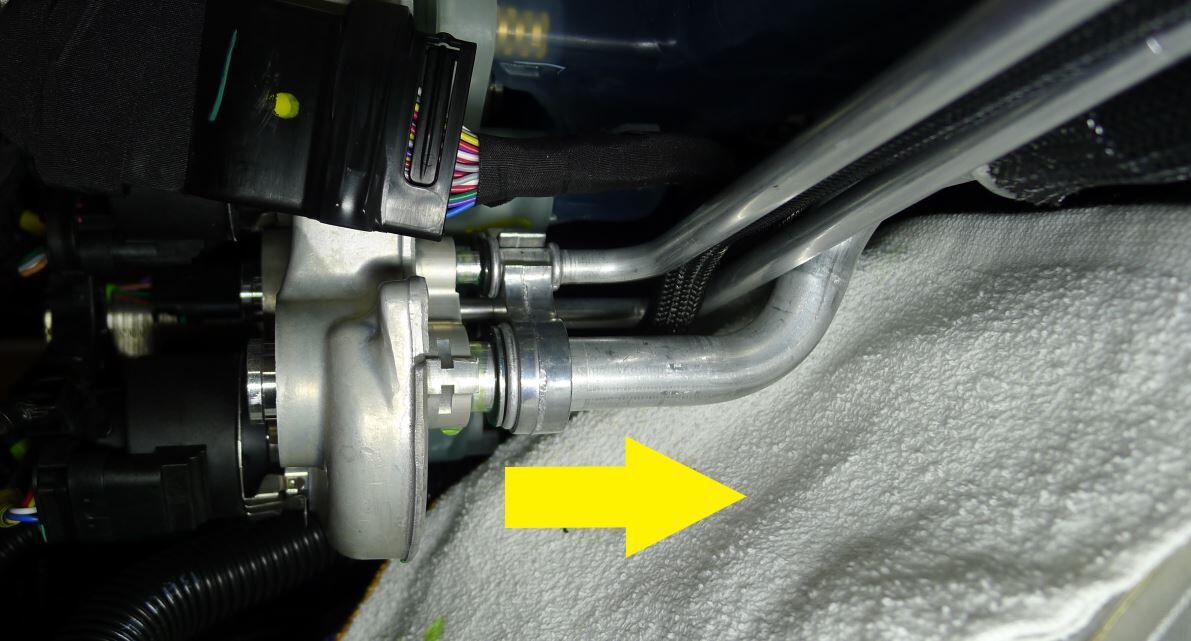

    位于支柱塔梁下；将管路向后移动，直到五通 HVAC 管路螺柱从超级歧管板上脱离；将毛巾放在管路下面
  43. 将五通 HVAC 管路从车辆上拆下

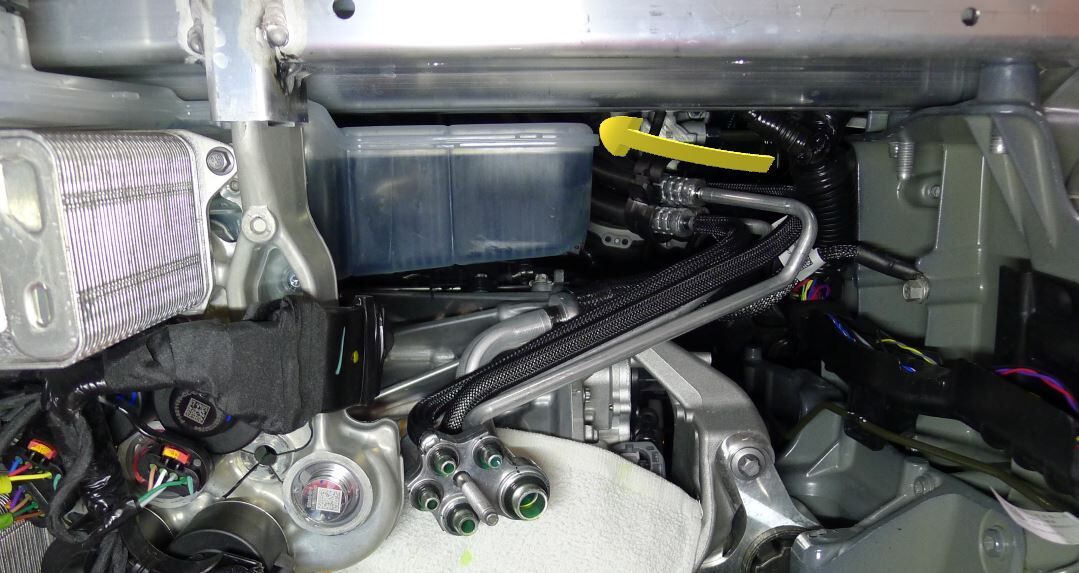

    注
    将管路绕过冷却液储液罐

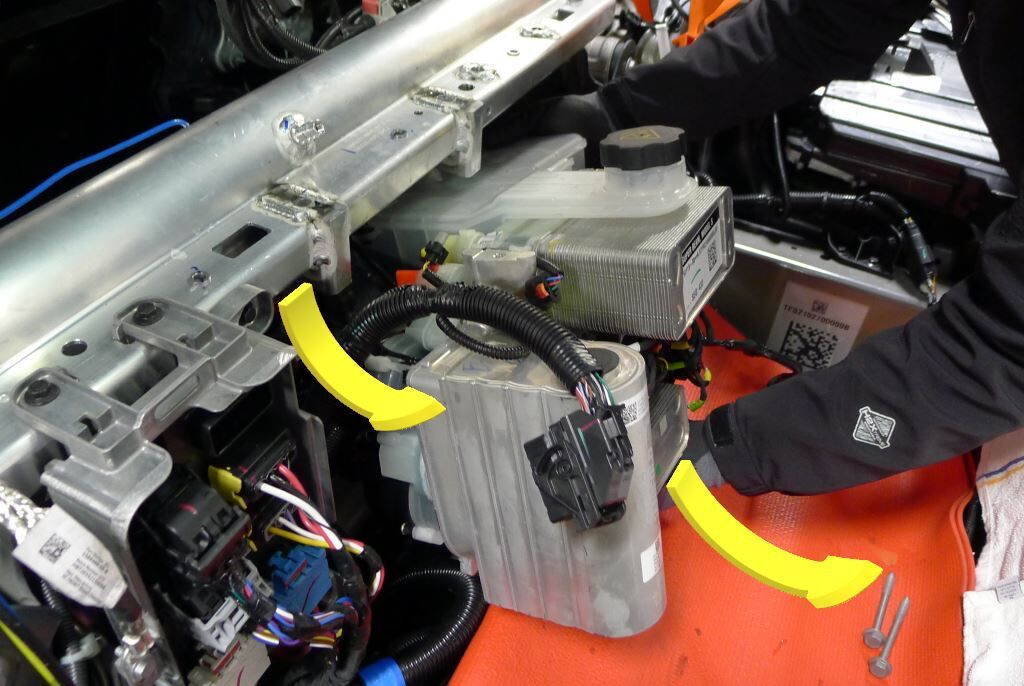

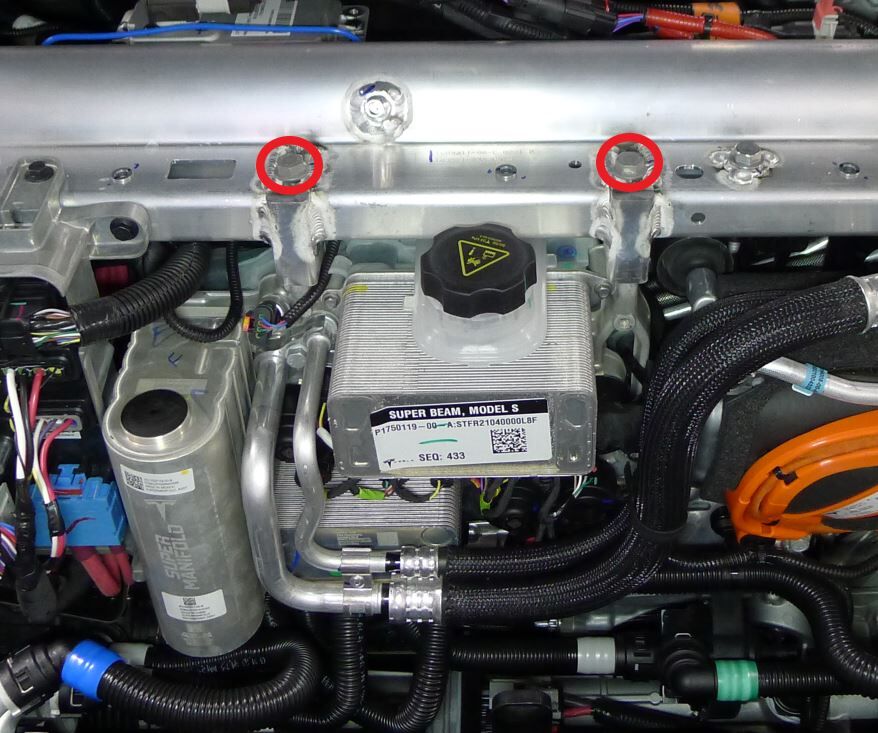

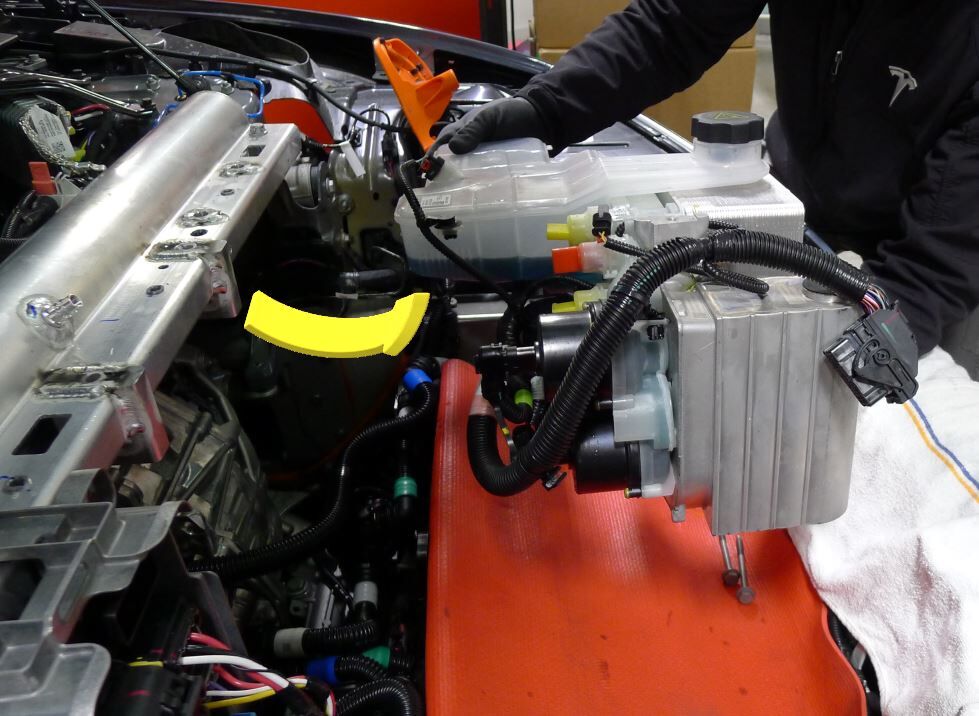

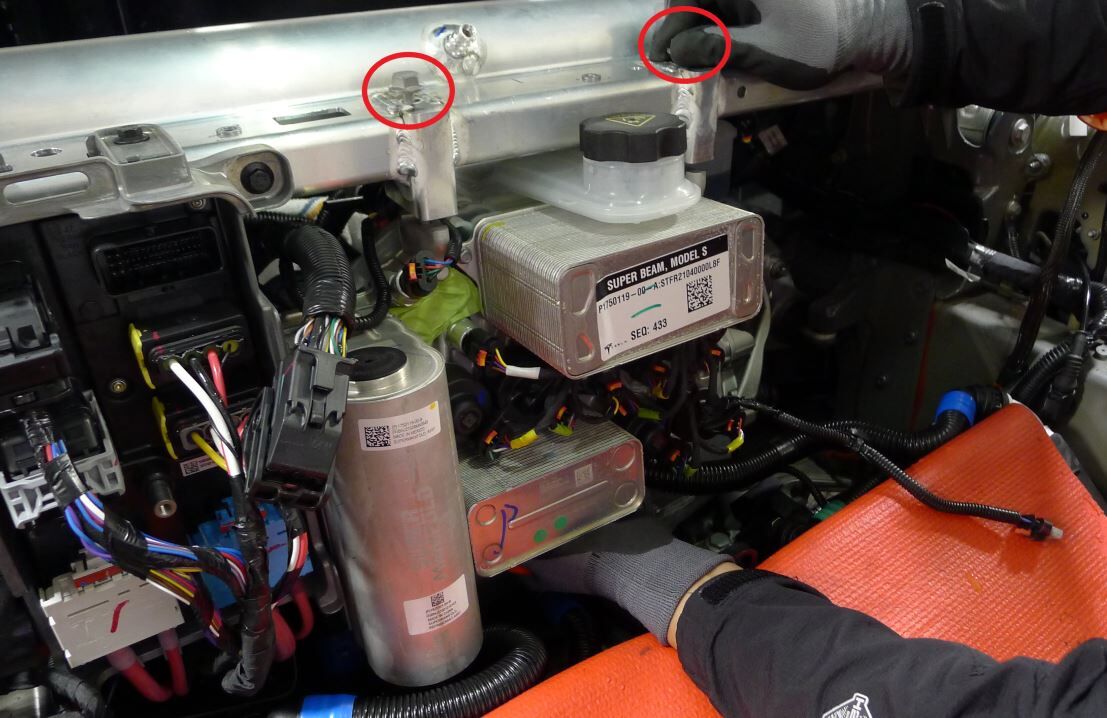

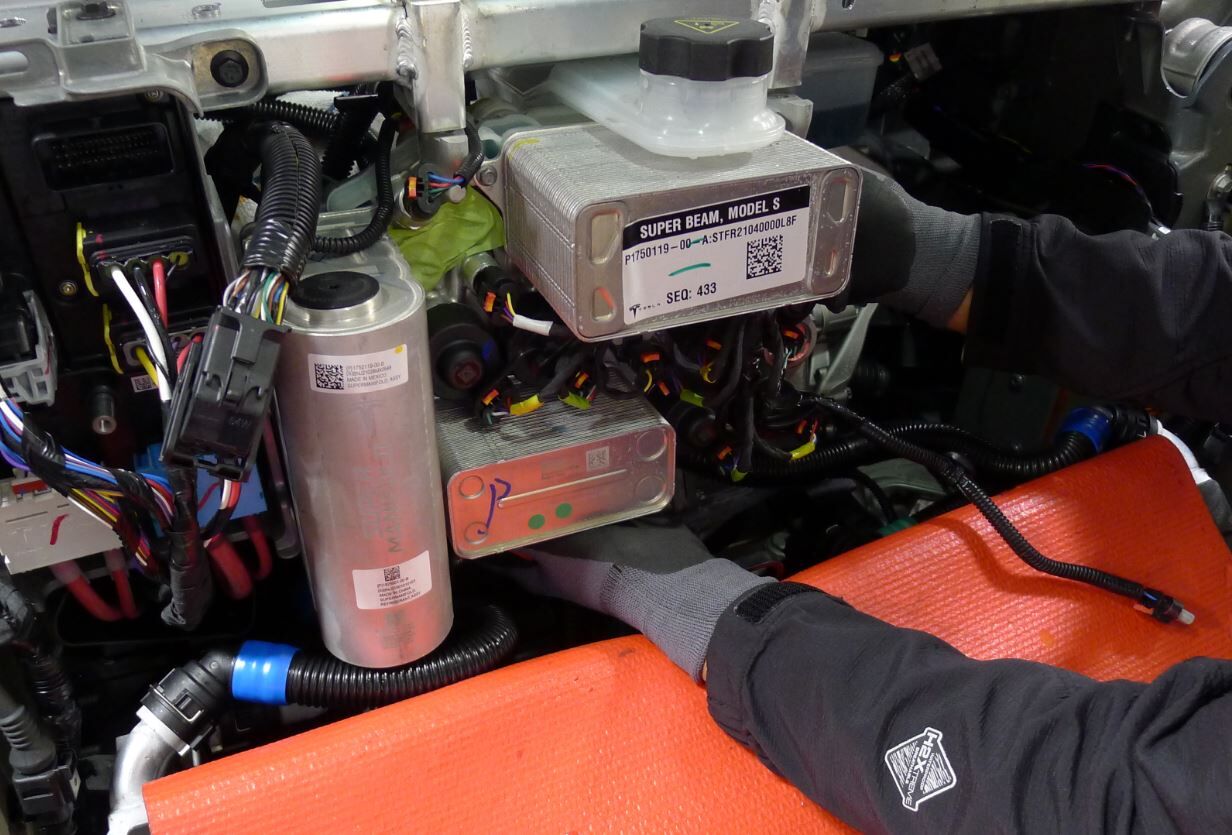

  44. 拆下将超级歧管固定到支柱塔梁的螺栓，然后将超级歧管从车上拆下
    注

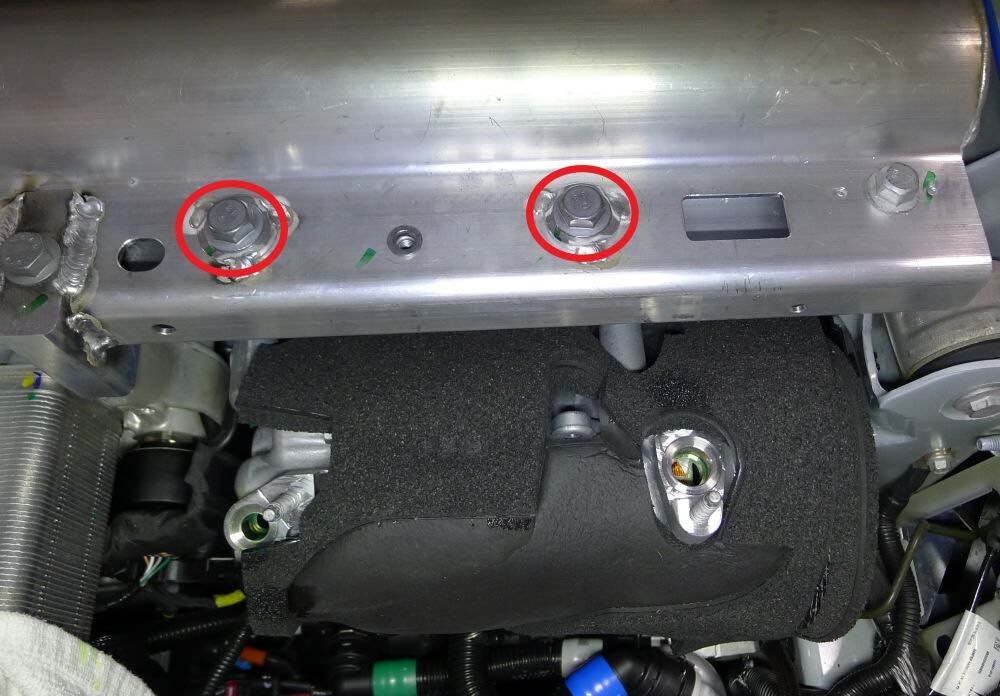

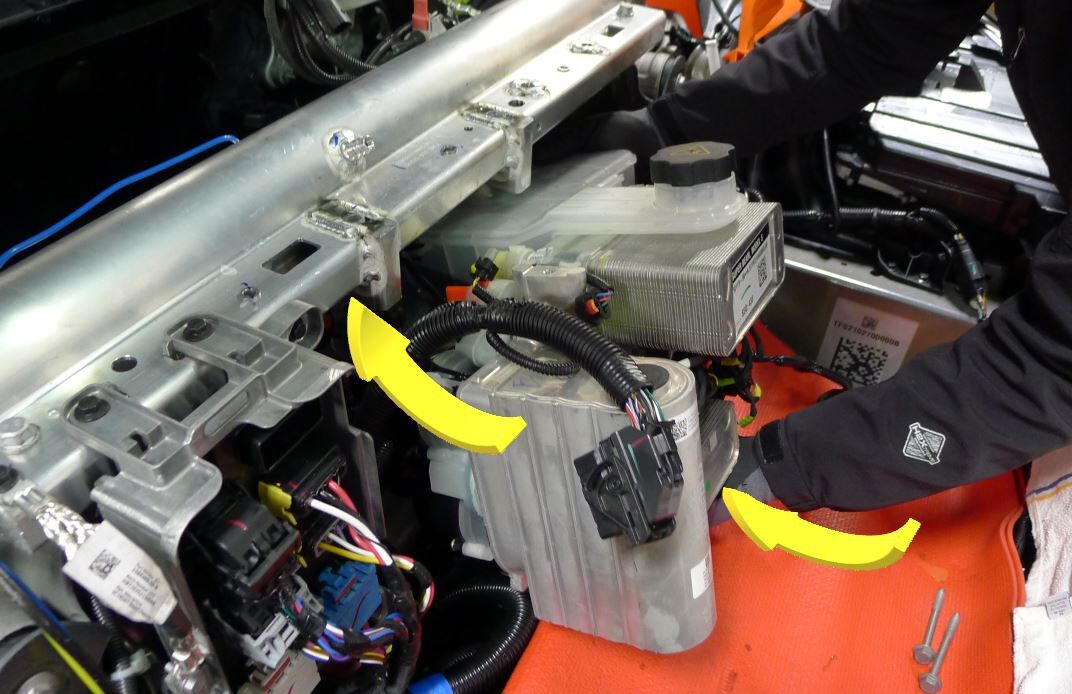

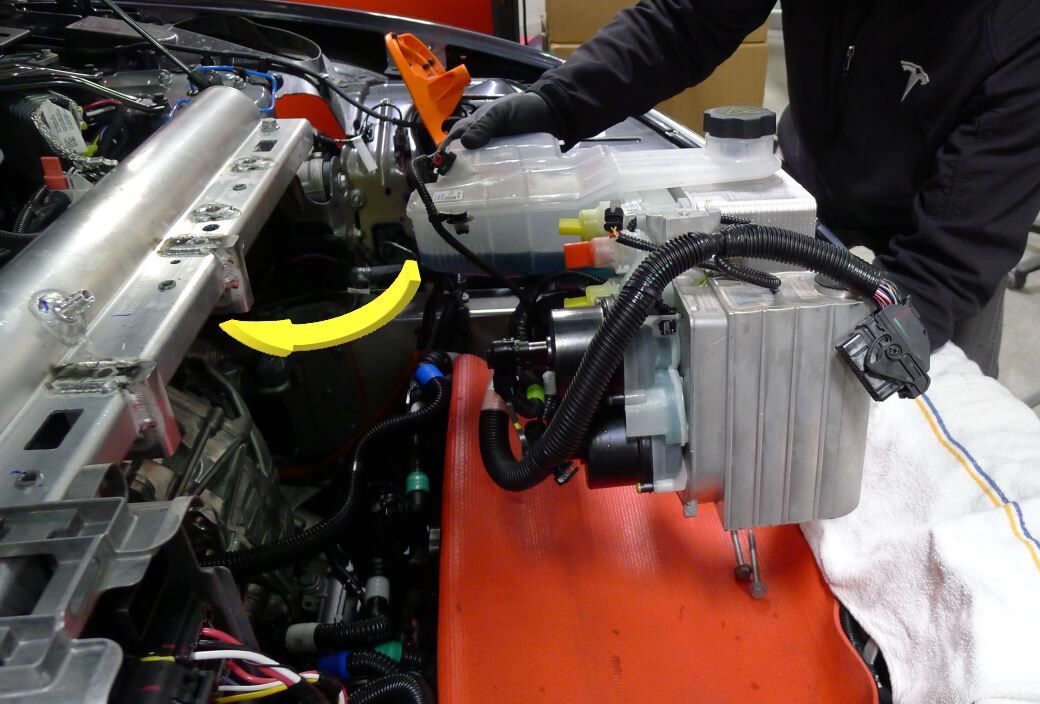

    2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；将超级歧管逆时针旋转至支柱塔梁下方；从底部和储液罐处支撑

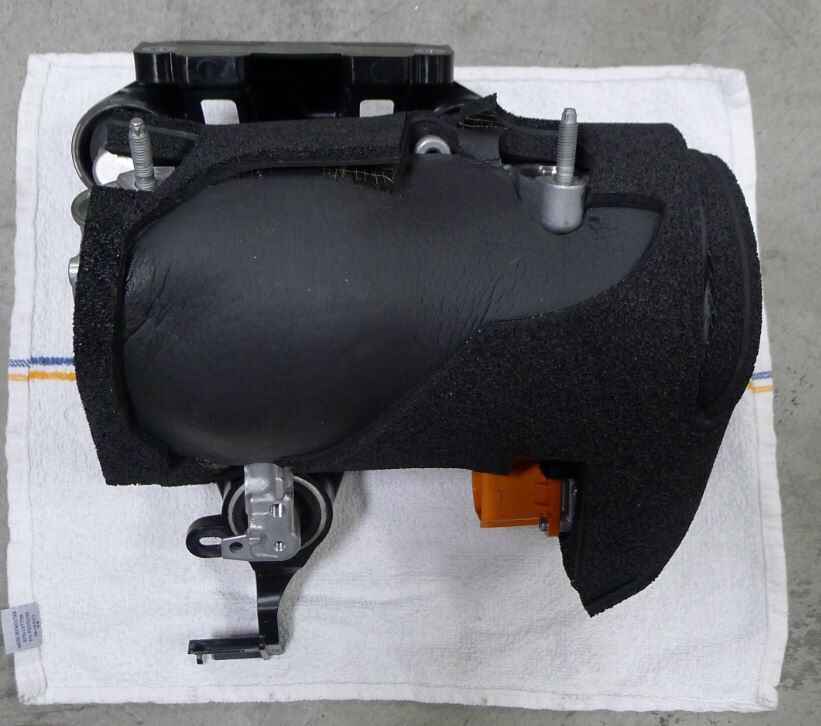

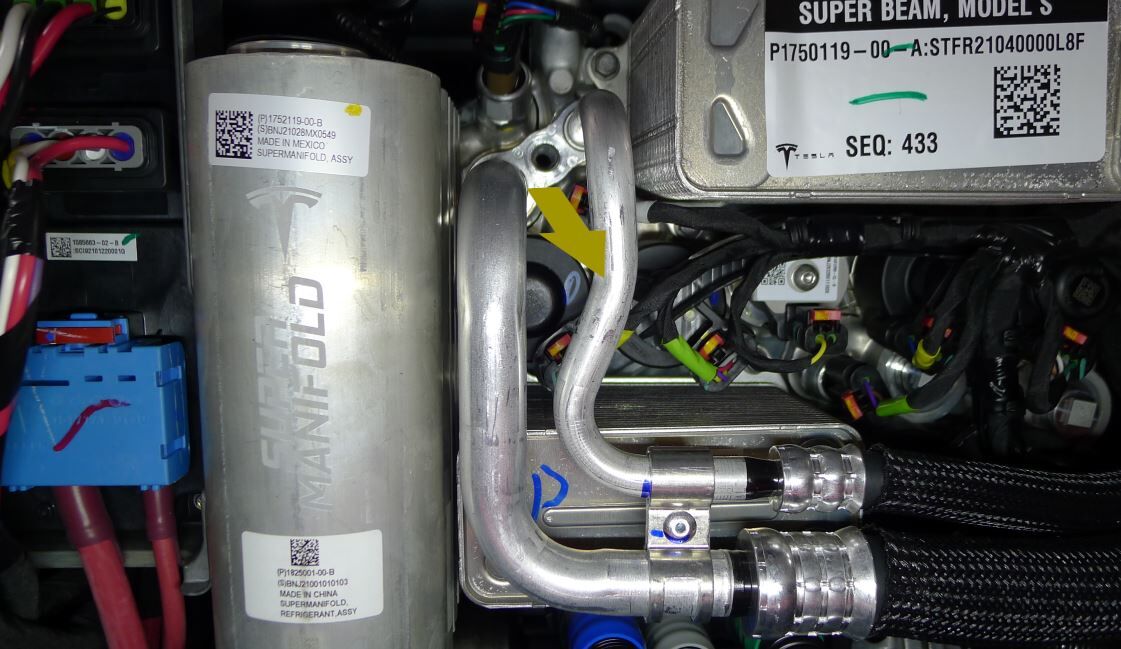

  45. 记录超级歧管的新旧零件号和序列号
    注

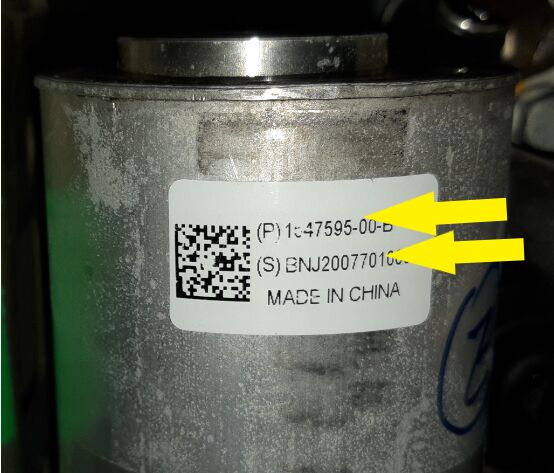

    标签位于蓄压器前部，请将零件号和序列号记录到维修单中

安装

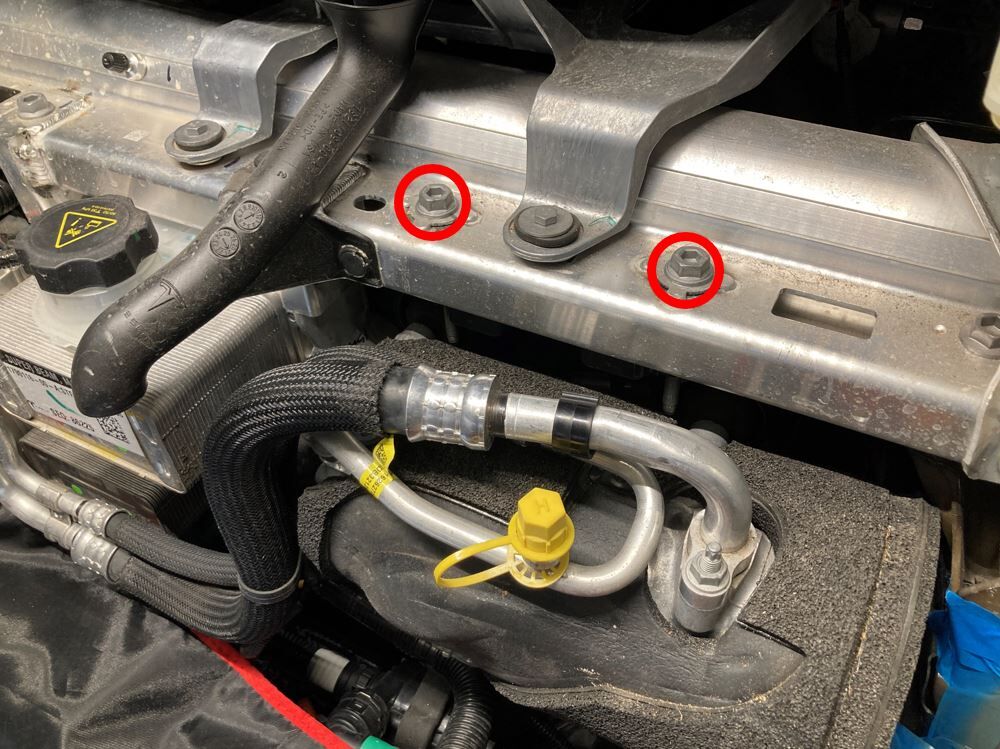

  1. 将超级歧管安装到车辆中，然后安装将超级歧管固定到支柱塔梁的螺栓
    注
    2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；将超级歧管顺时针旋转至支柱塔梁下方；从底部和储液罐处支撑；手动将螺栓预拧到超级歧管上
  2. 将超级歧管线束连接到前控制器
    注
    1 个连接器
  3. 将冷却器至电池软管连接到超级歧管
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  4. 将高压电池回流软管连接到超级歧管
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  5. 将动力总成供液软管连接到超级歧管上
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  6. 连接动力总成供给软管传感器
    注
    1 个锁止电气连接器；接合锁片
  7. 取下入口、出口和旁通软管处的 3 个内螺纹接头
    注
    3 个内螺纹接头
  8. 将散热器入口软管连接到超级歧管
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  9. 将散热器出口软管连接到超级歧管
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  10. 将动力总成旁路软管连接到超级歧管
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。

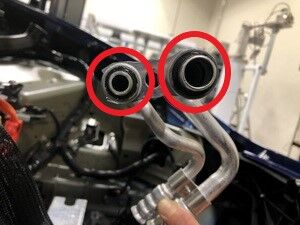

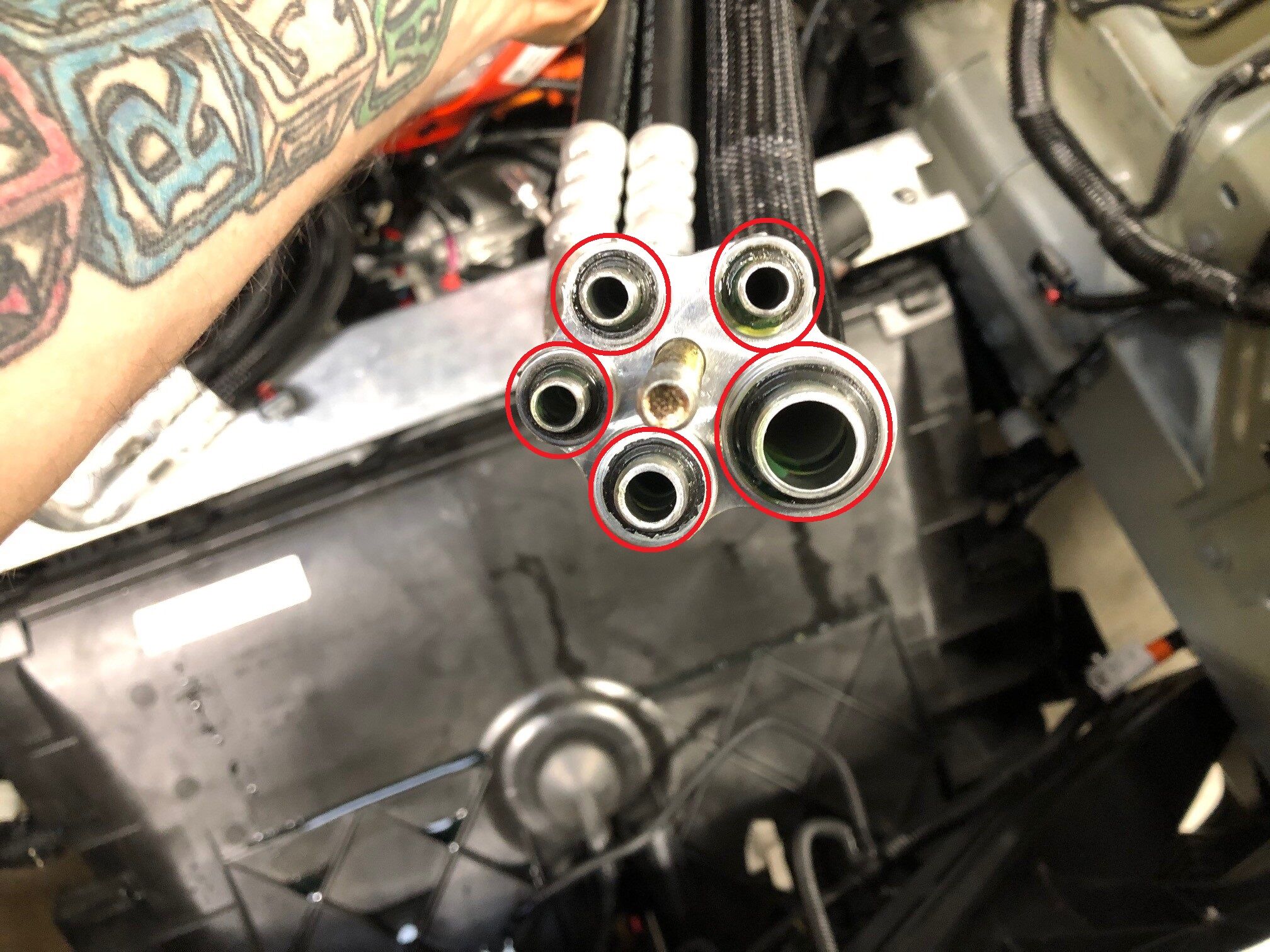

  11. 更换空调歧管侧五通 HVAC 管路的密封垫圈
    注

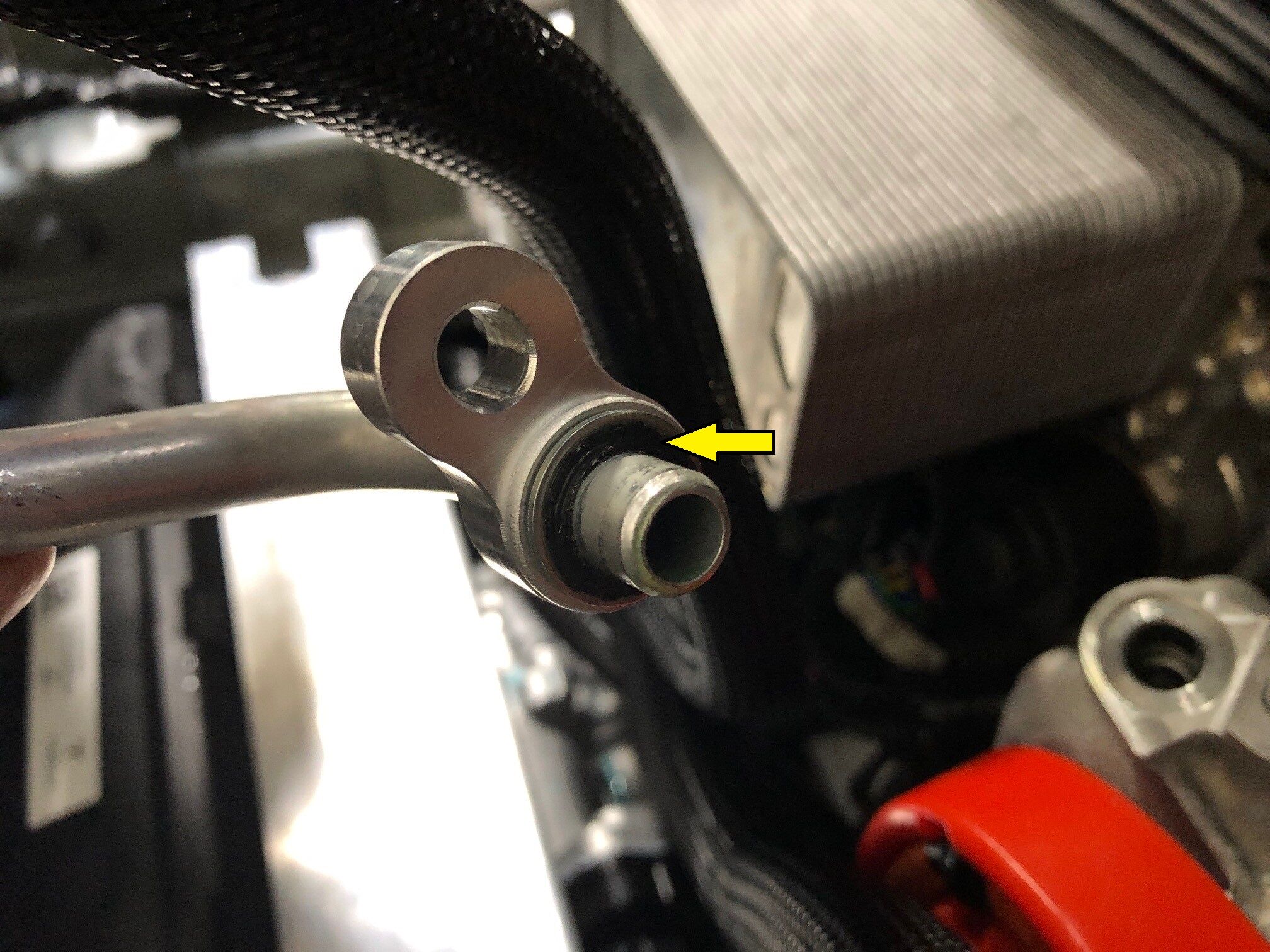

    5 个密封垫圈，用 ND-11 油润滑密封垫圈
  12. 更换 HVAC 侧五通 HVAC 管路的密封垫圈
    注
    5 个密封垫圈，用 ND-11 油润滑密封垫圈
  13. 将五通 HVAC 管路放到车辆内
    注
    将管路绕过冷却液储液罐
  14. 在将五通 HVAC 管路安装到 HVAC 总成上
    注
    2 个螺栓，13 毫米，22 Nm
  15. 将五通 HVAC 管路安装至超级歧管板
    注
    位于支柱塔梁下；接合管路前，确保五通 HVAC 管路螺柱脱离超级歧管板
  16. 将五通 HVAC 管路总成螺母安装至超级歧管板
    注
    1 个螺母，13 毫米，27 Nm；位于支柱塔梁下
  17. 将空调压缩机支架总成放置到车辆上，然后将空调压缩机总成固定到支柱塔梁上
    注
    2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；安装紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架朝向车尾和支柱塔梁下方移动；使支架绕过冷却液软管和超级歧管线束；手动预拧螺栓
  18. 将空调压缩机支架螺栓拧紧到支柱塔梁上
    注
    2 个螺栓，15 毫米，31 Nm
  19. 将空调压缩机高压线束放置到空调压缩机上，以备安装
    注
    确保高压线束支架与空调压缩机上部支架支座相接合
  20. 将高压线束连接器连接到空调压缩机
    注

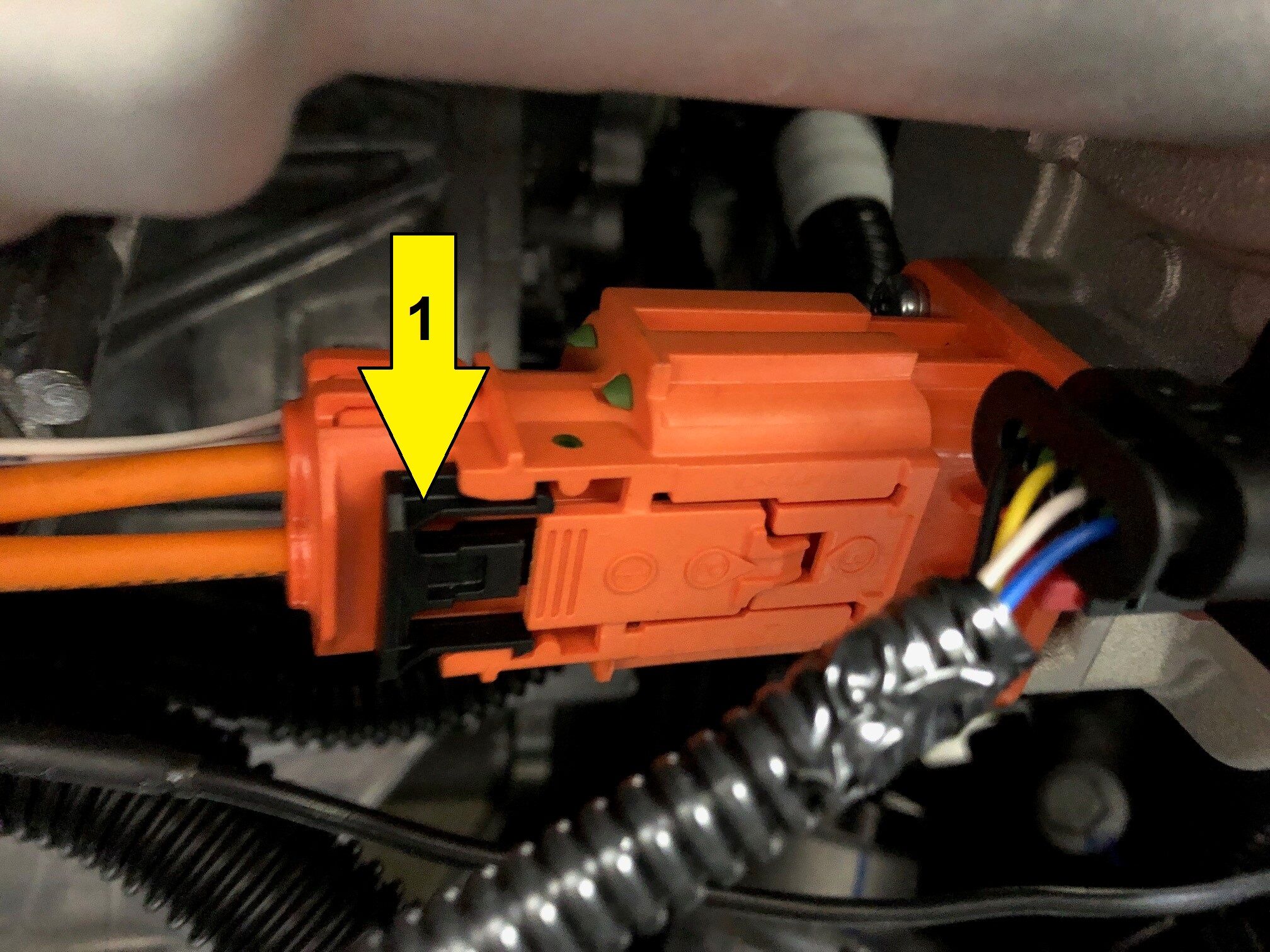

    1 个锁止电气连接器，3 级锁止连接器；将连接器完全固定到空调压缩机上之后，朝空调压缩机方向推动黑色锁片以将其接合；执行推拉推测试以确保正确就位
  21. 安装将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注
    1 个螺栓，13 毫米，9 Nm
  22. 安装空调压缩机接地线
    注
    1 个螺栓，T25，7 Nm

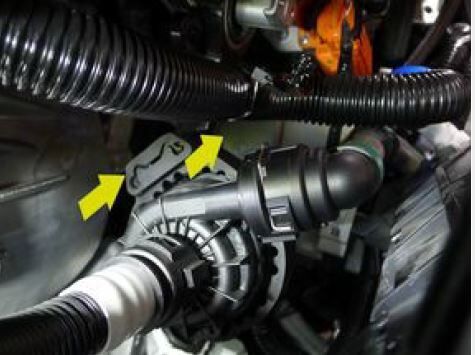

  23. 将动力总成冷却液泵固定到空调压缩机支架上
    注
    将泵总成滑到压缩机下部支架上
  24. 安装将冷却液软管固定到空调压缩机支架的卡子
    注
    1 个树形头卡子

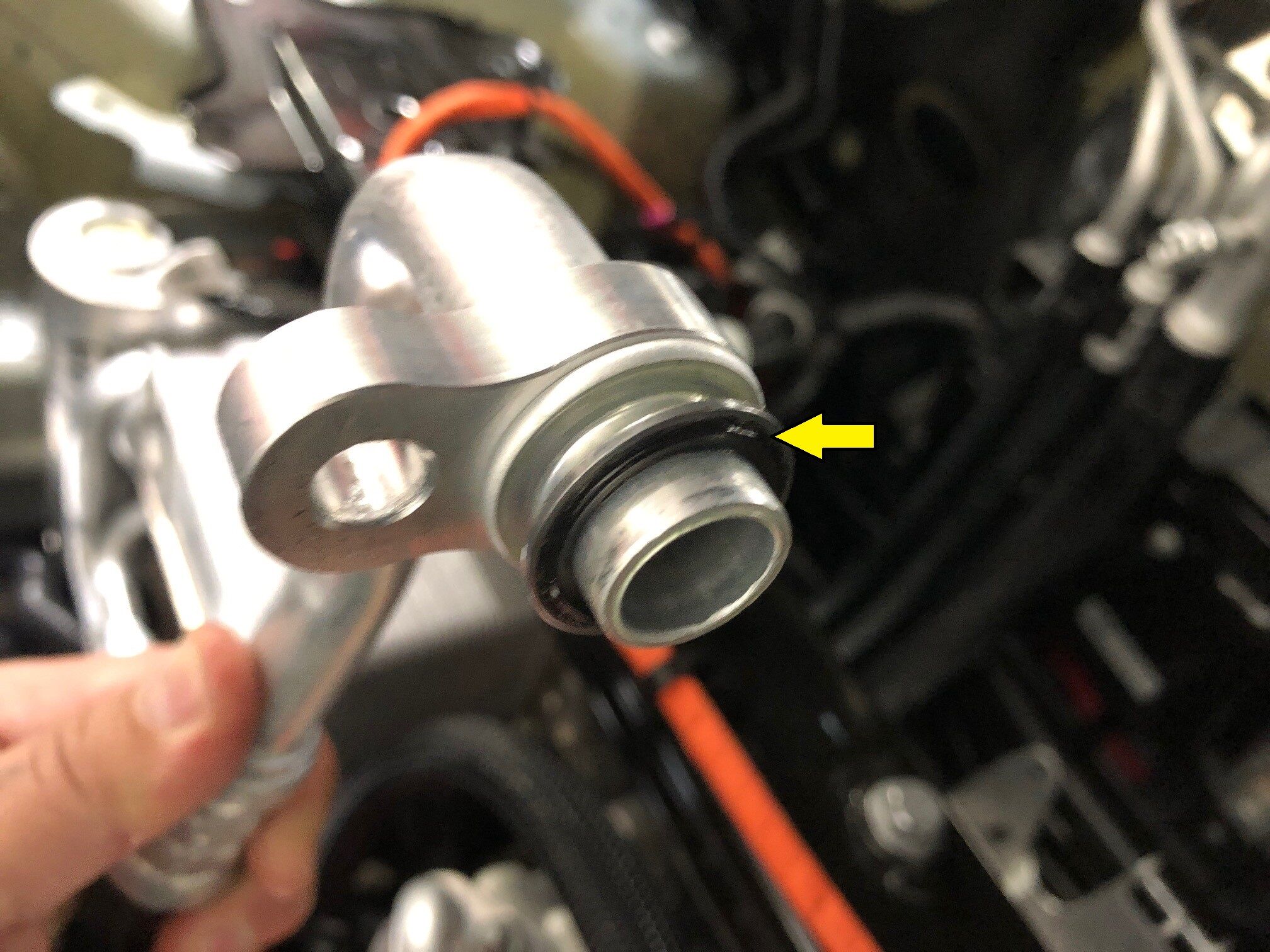

  25. 更换超级歧管至压缩机空调管路上超级歧管侧的密封垫圈
    注
    2 个密封垫圈，用 ND-11 油润滑密封垫圈
  26. 将超级歧管至压缩机空调管线安装到超级歧管上

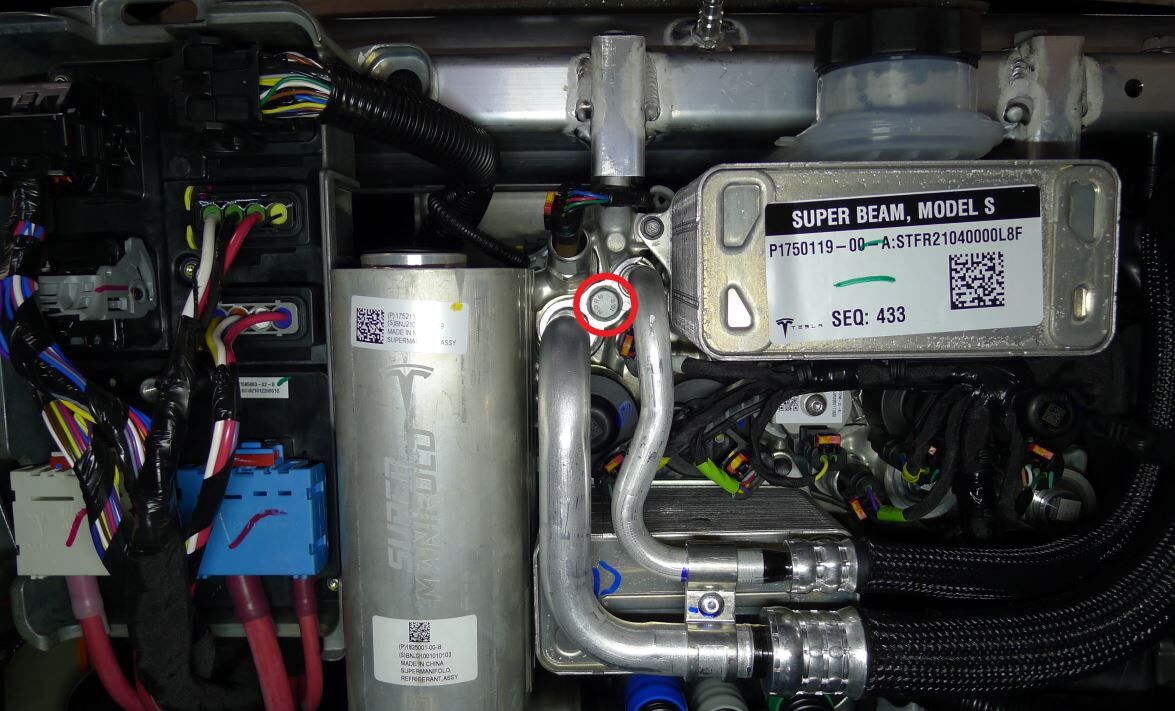

    注
    1 个螺栓，13 毫米，22 Nm，手动预拧螺栓以防螺纹磨损
  27. 更换超级歧管至压缩机空调管路总成上压缩机排气管路上的密封垫圈
    注
    1 个密封垫圈；用 ND-11 机油润滑密封垫圈
  28. 更换超级歧管至压缩机空调管路总成上压缩机吸气管路上的密封垫圈
    注
    1 个密封垫圈；用 ND-11 机油润滑密封垫圈
  29. 将超级歧管至压缩机排放管路安装到压缩机上
    注
    1 个螺母，13 毫米，22 Nm
  30. 将超级歧管至压缩机吸气管路安装到压缩机上
    注
    1 个螺母，13 毫米，22 Nm

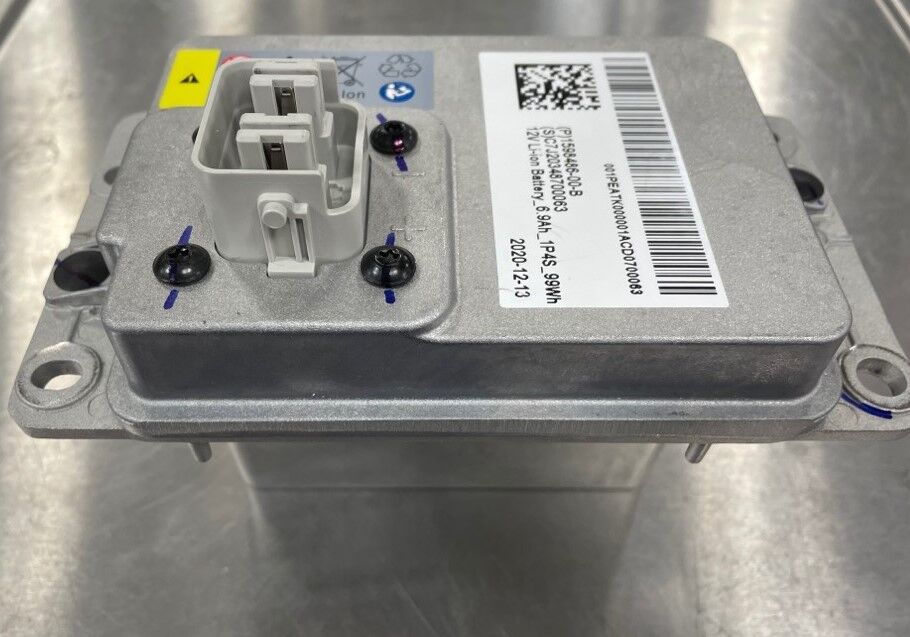

  31. 将低压电池放置到车辆中
    注

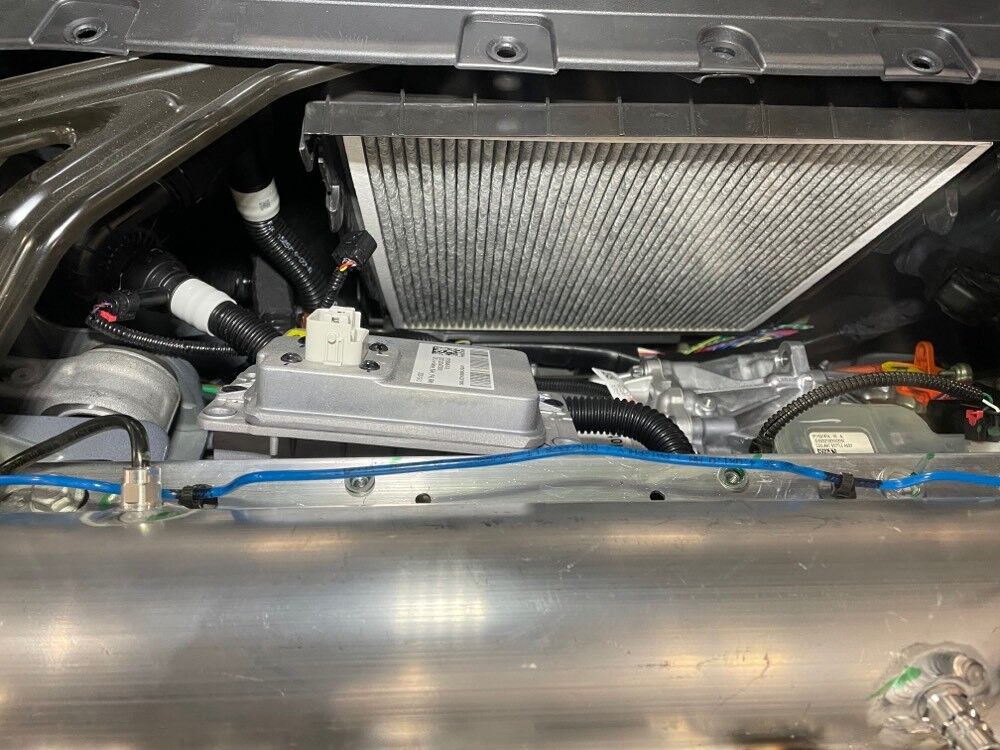

    将低压电池放置在左侧，并为安装高效分子空气 (HEPA) 过滤器总成盖板留出空间

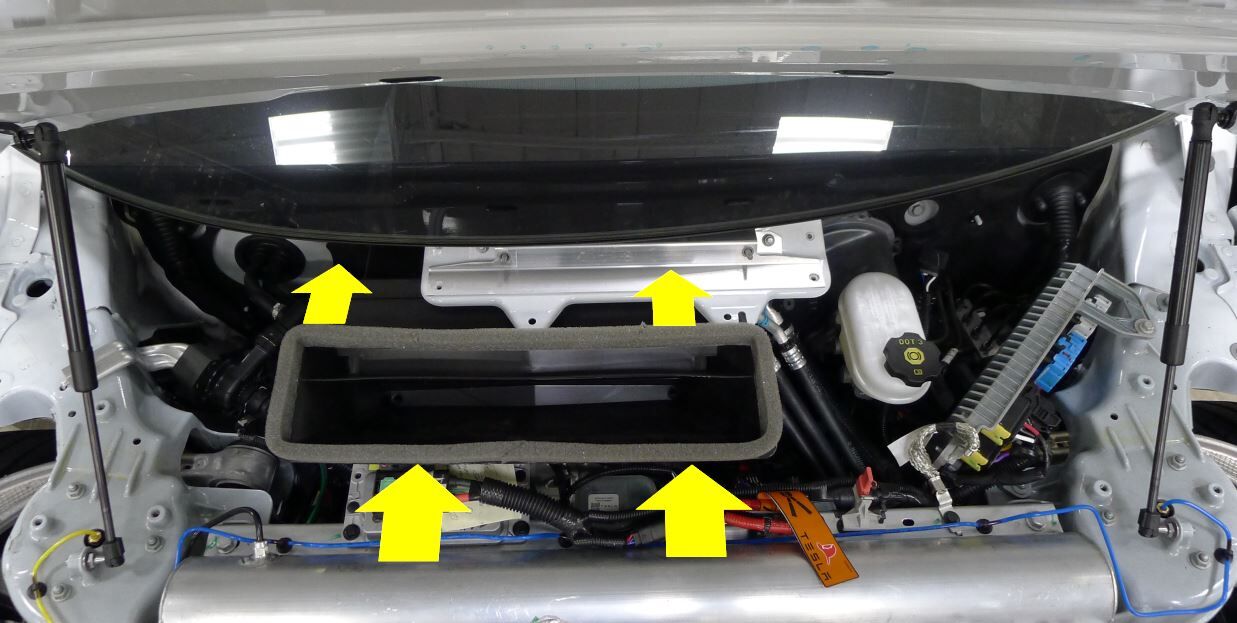

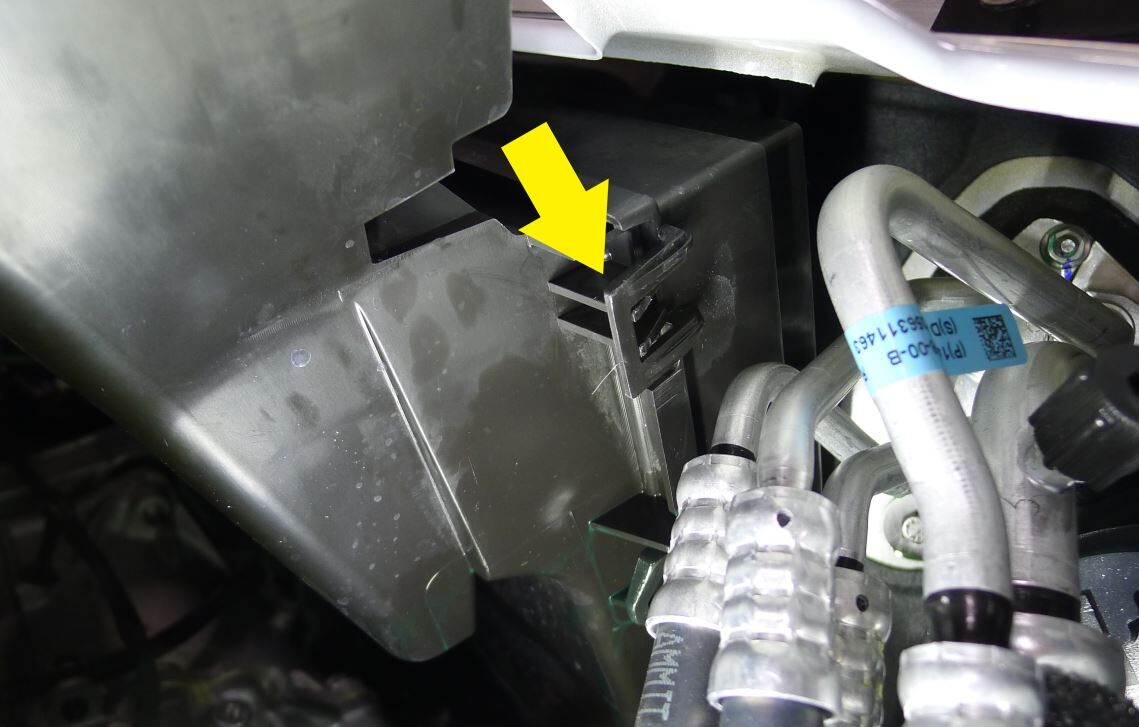

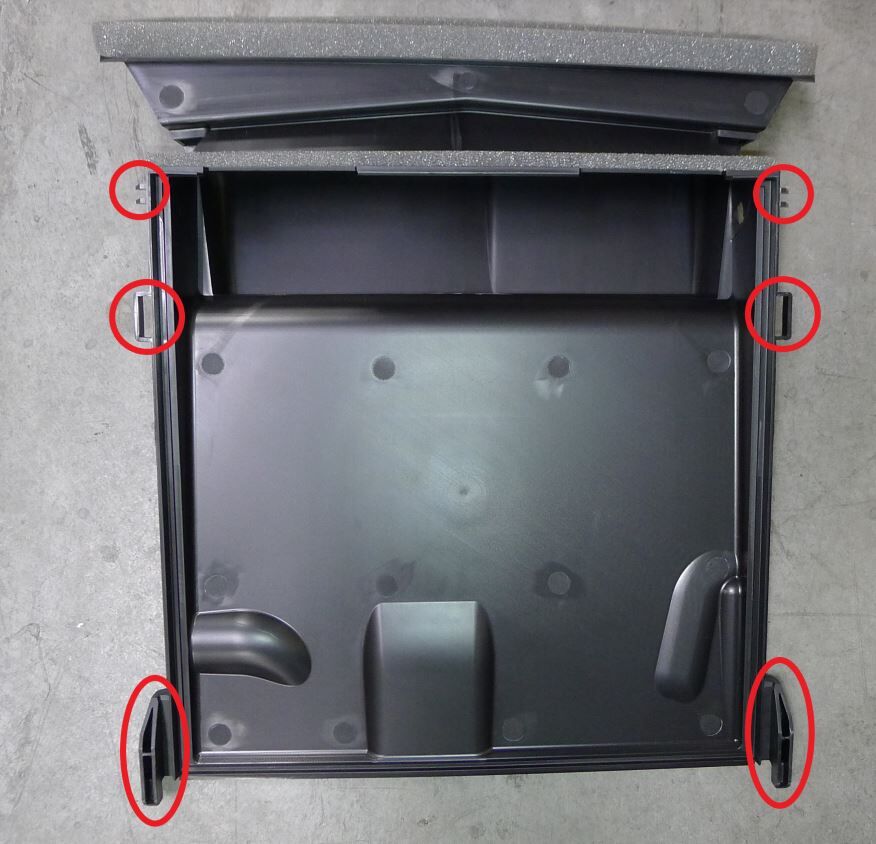

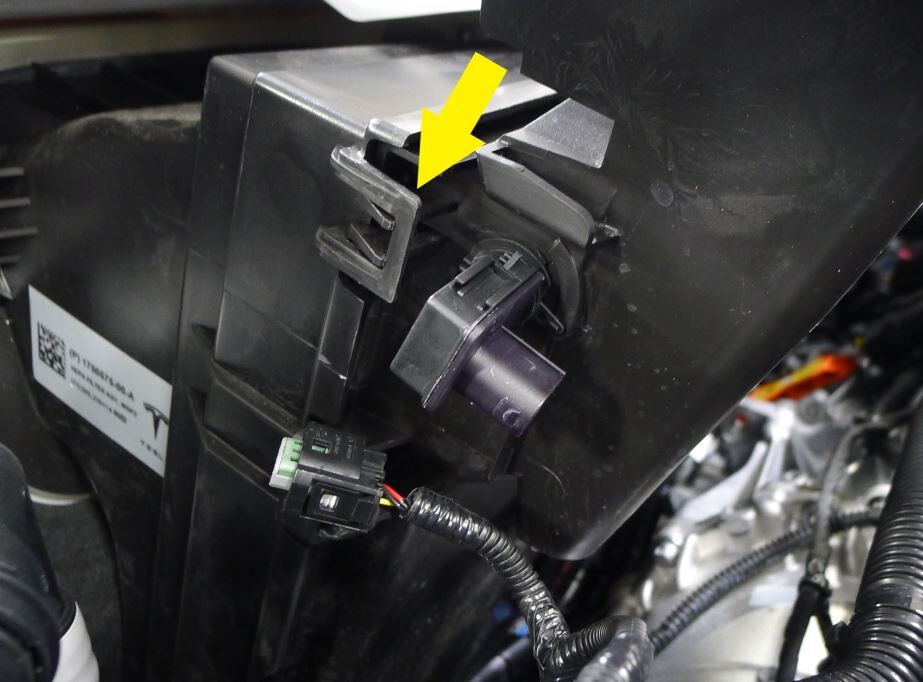

  32. 安装高效分子空气 (HEPA) 过滤器总成盖板
    注
    2 个锁片，2 个固定销，2 个槽；将盖板向下移动到 V 型支架横梁下方；完全接合密封件和锁片

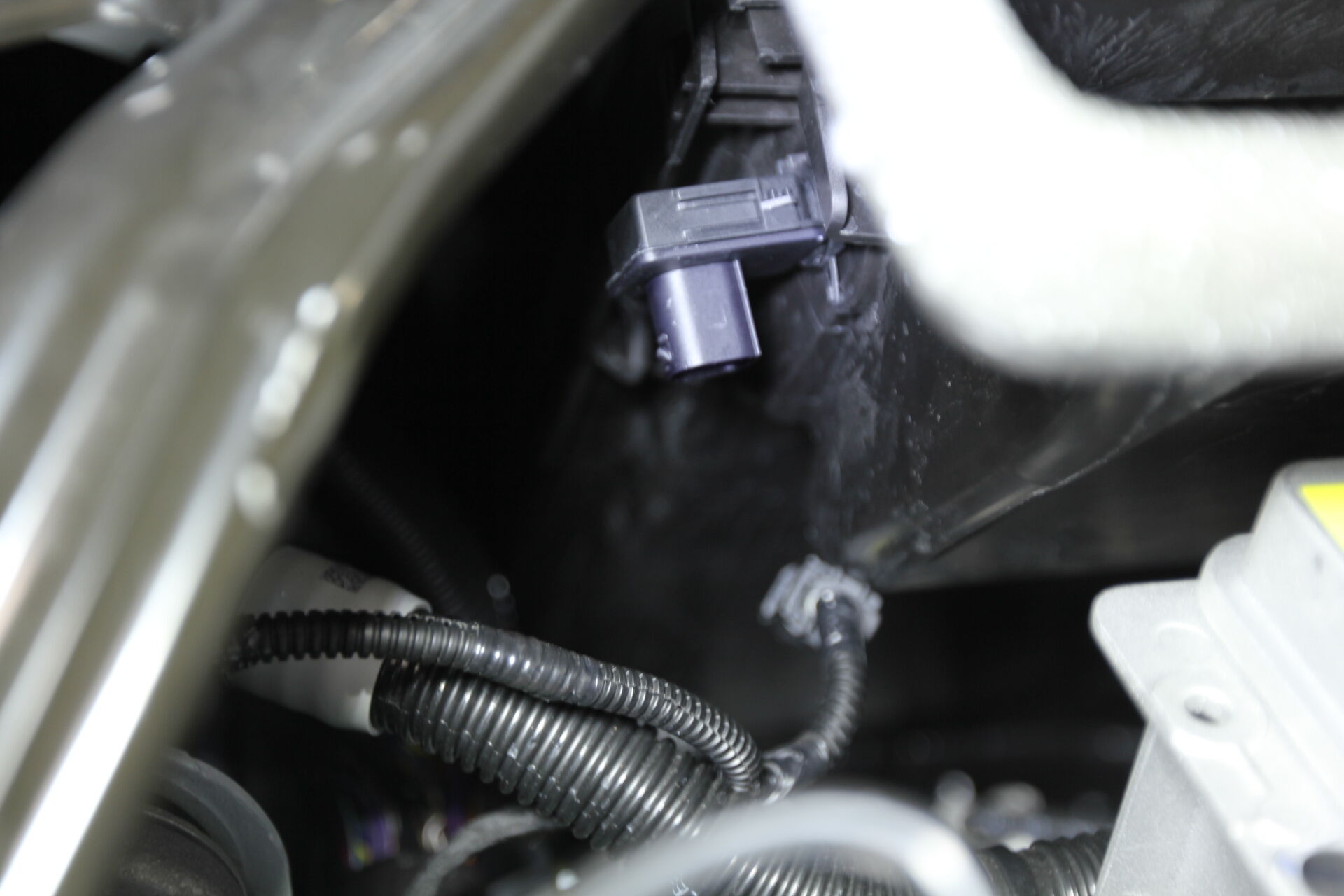

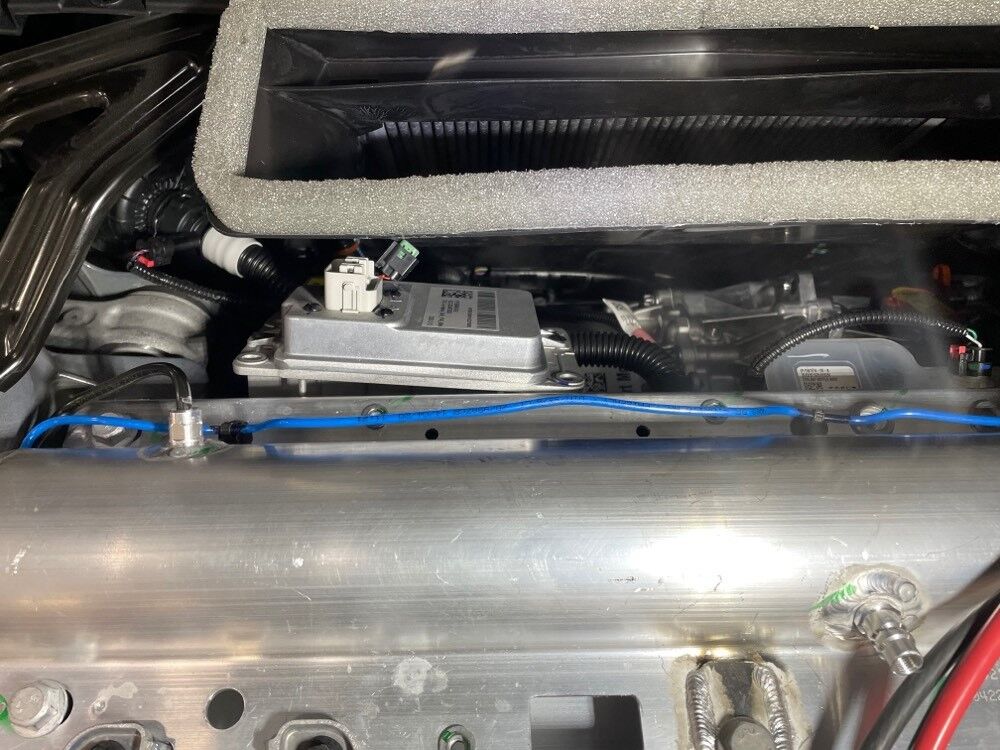

  33. 固定空气质量传感器连接器
    注
    1 个连接器

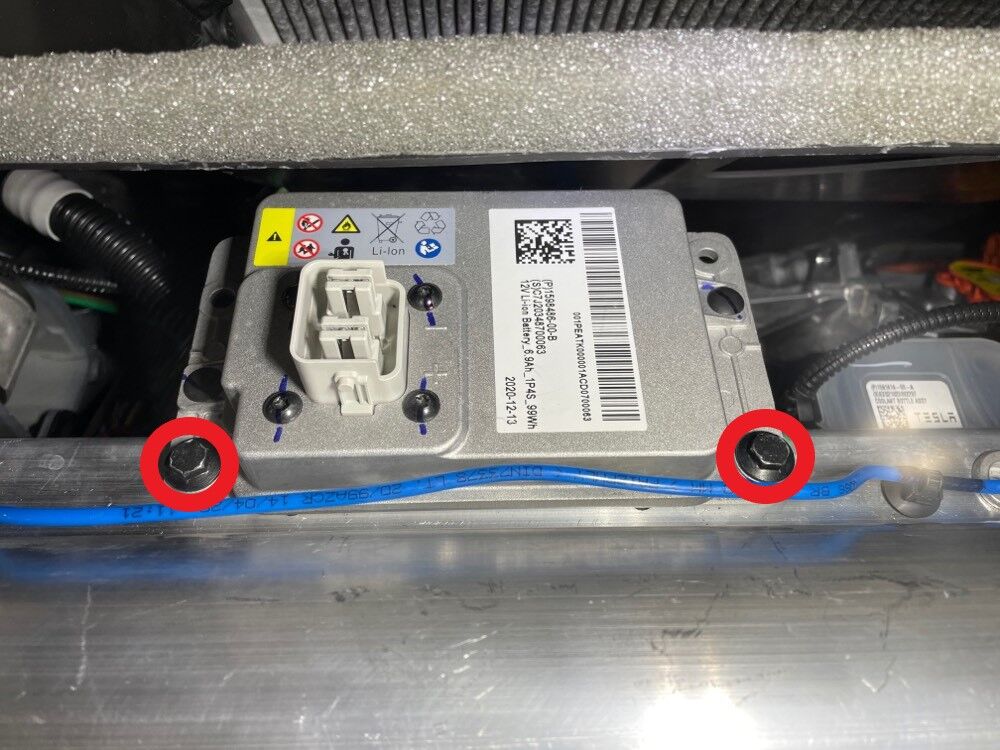

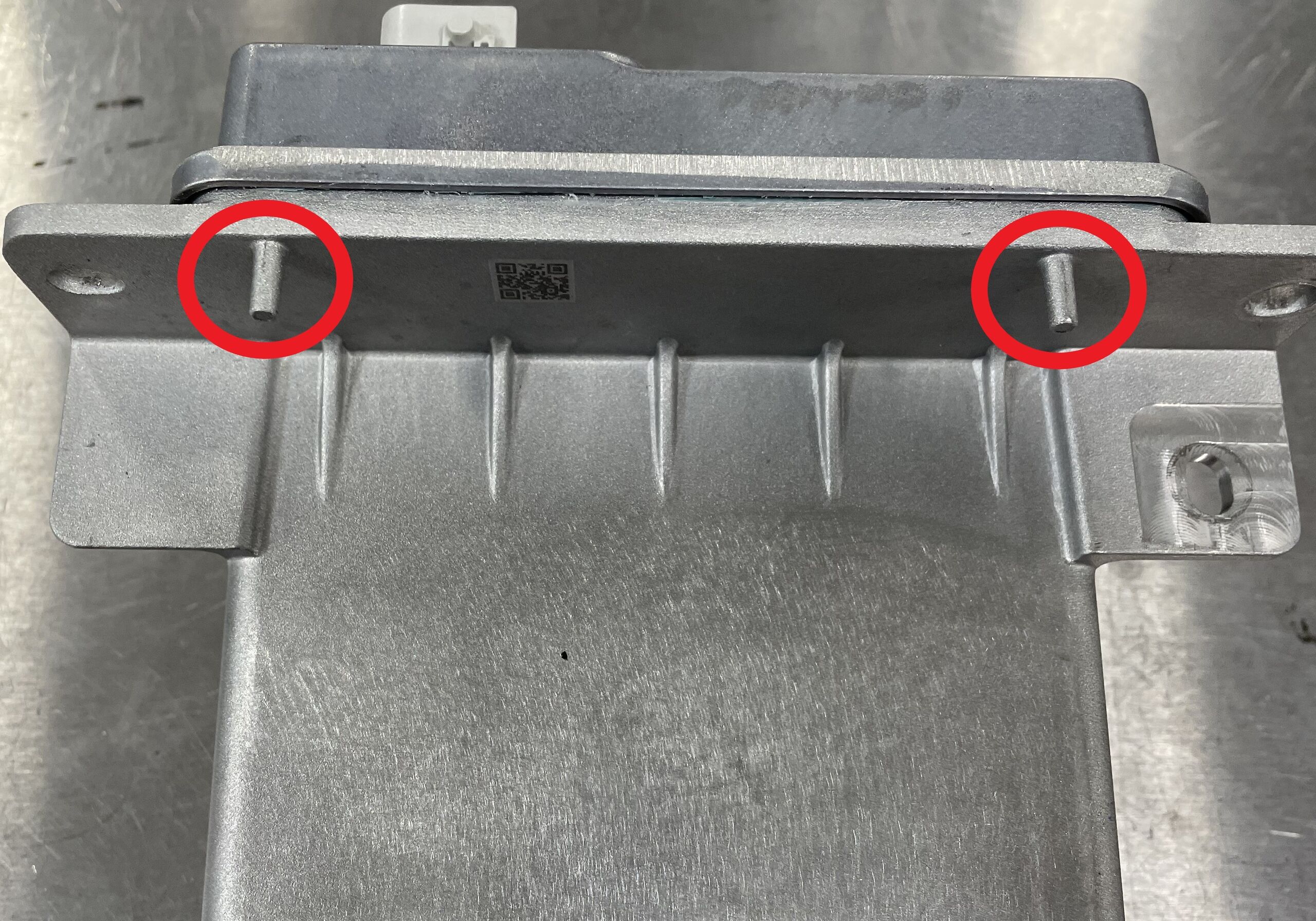

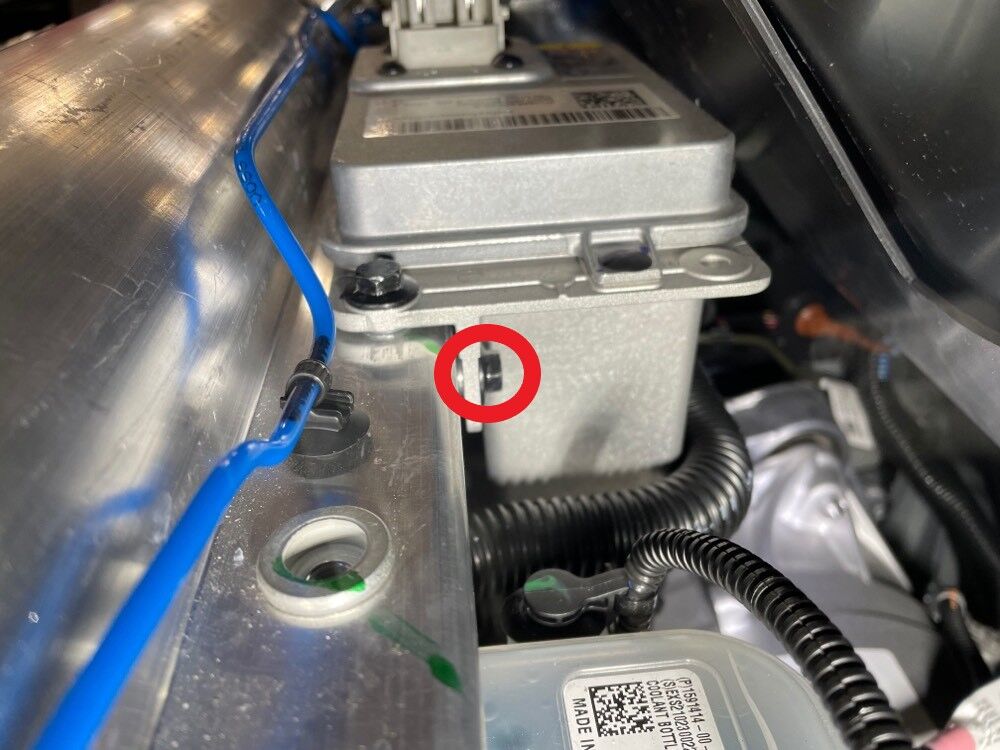

  34. 安装将低压电池固定到支柱塔梁的固定件
    注
    3 个螺栓，10 毫米，9 Nm，2 个固定销；移动到位并安装紧固件
  35. 安装将超级歧管至电池泵供给软管固定到低压电池上的卡子
    注
    1 个夹子

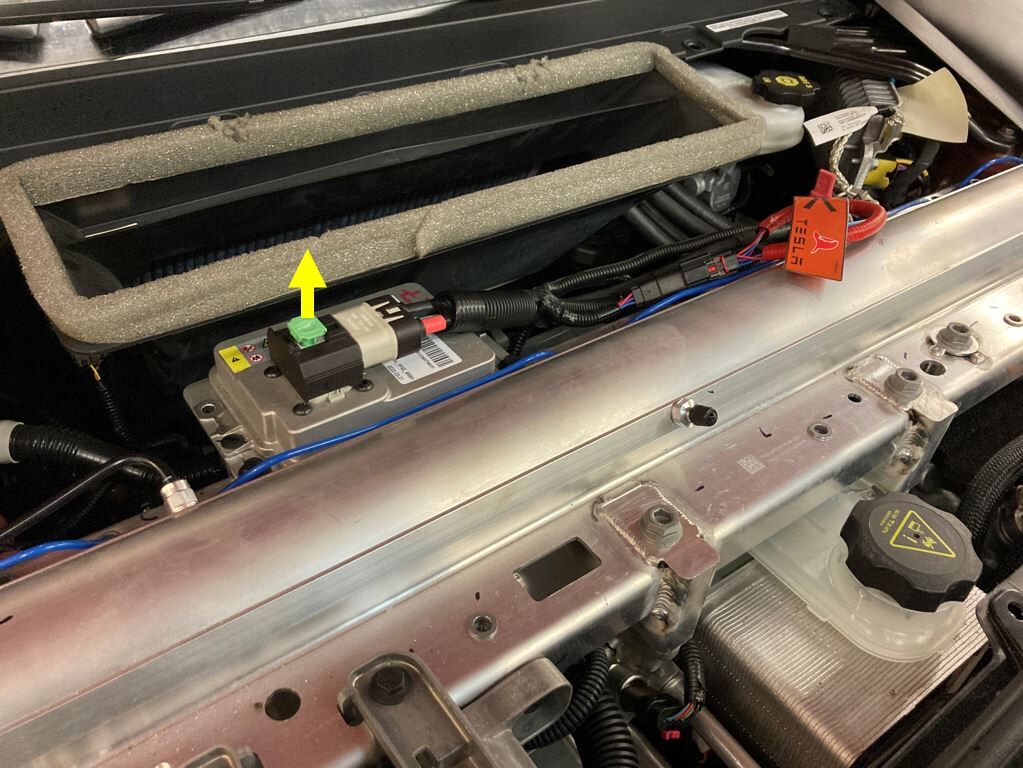

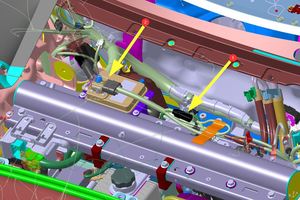

  36. 连接紧急响应回路和低压电池连接器
    注

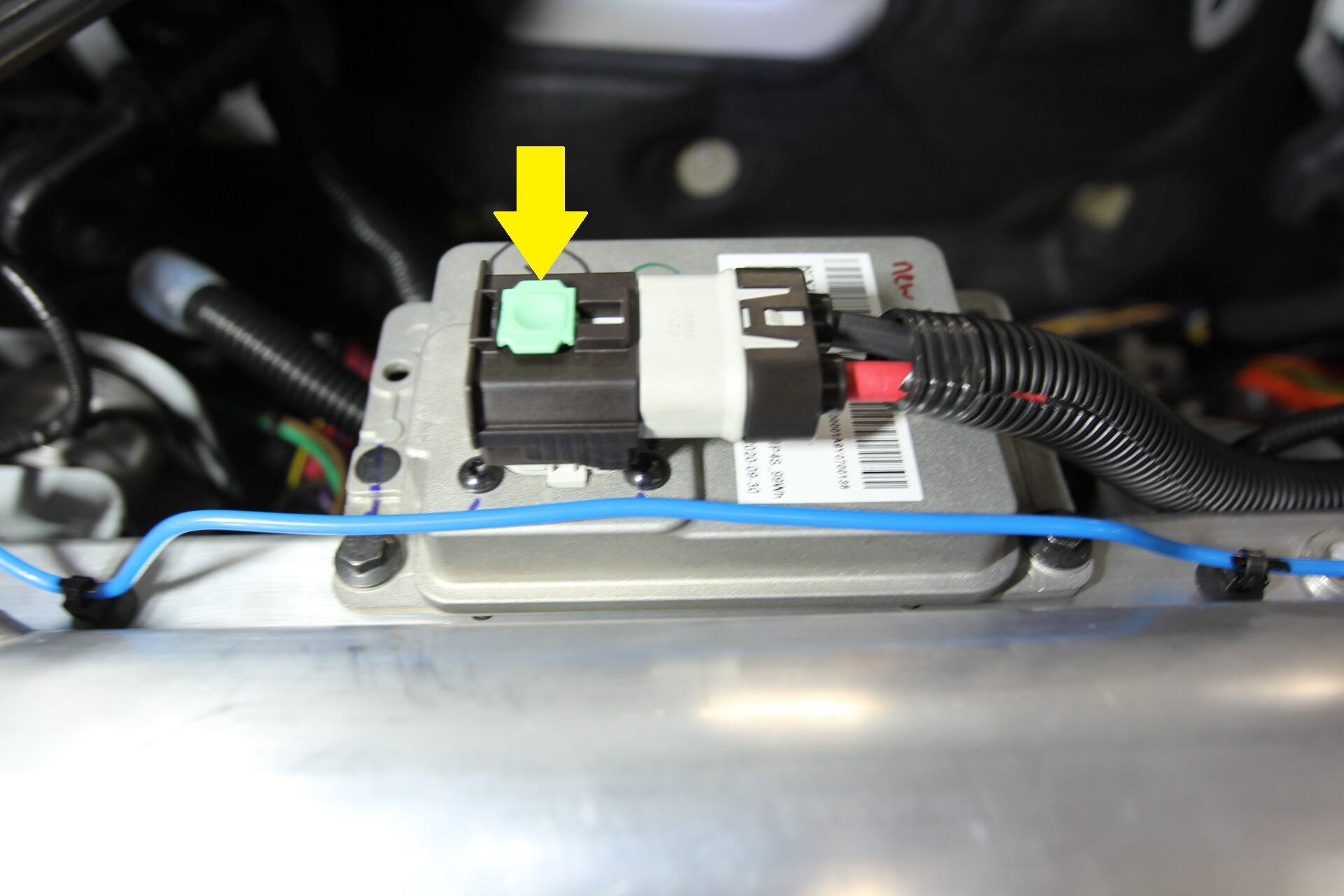

    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片
  37. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
    1. 解锁网关。请参阅 网关（解锁）。
    2. 在触摸屏上，点击Thermal > Actions，请确保指示灯为绿色并显示Ready for Fill/Drain。
  38. 通过中央显示器关闭车辆电源
    注

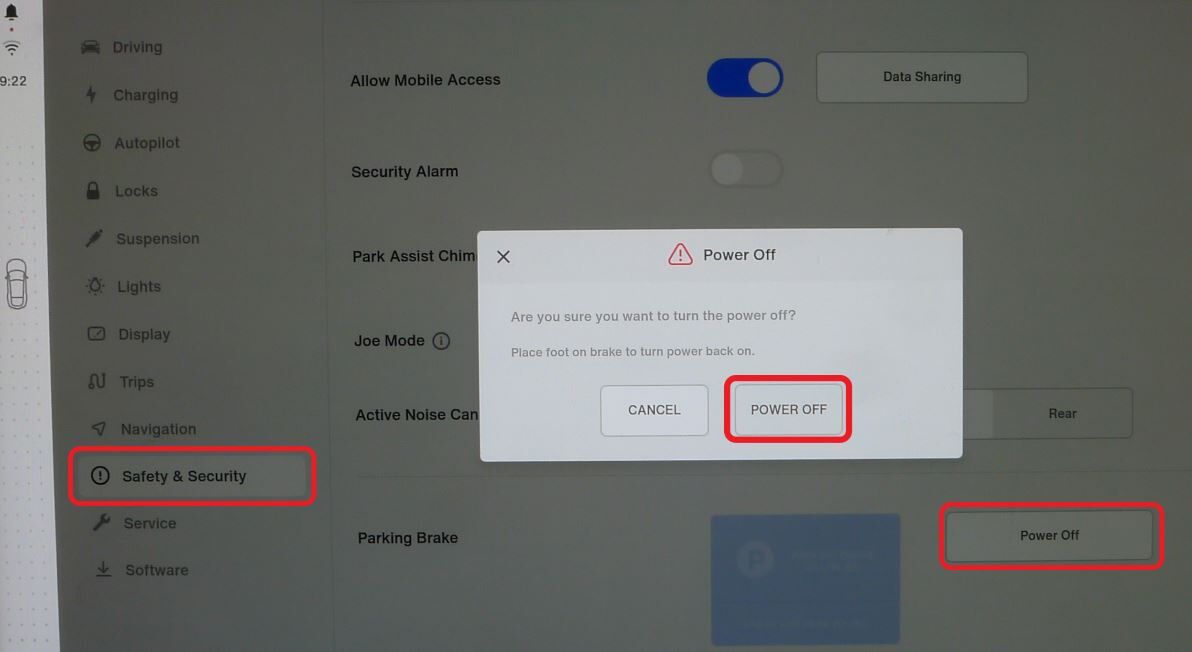

    操作如下：Controls > Safety & Security > Power Off
  39. 断开低压电池连接器和紧急响应回路 (FRL)
    注
    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接
  40. 将空调软管重新连接到车辆

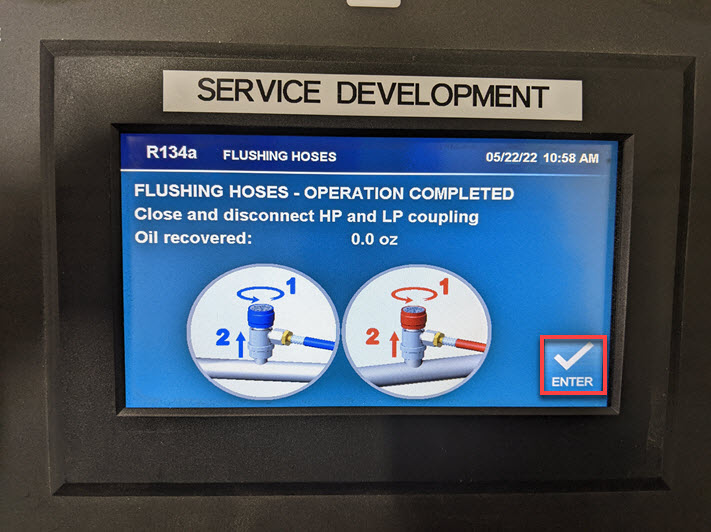

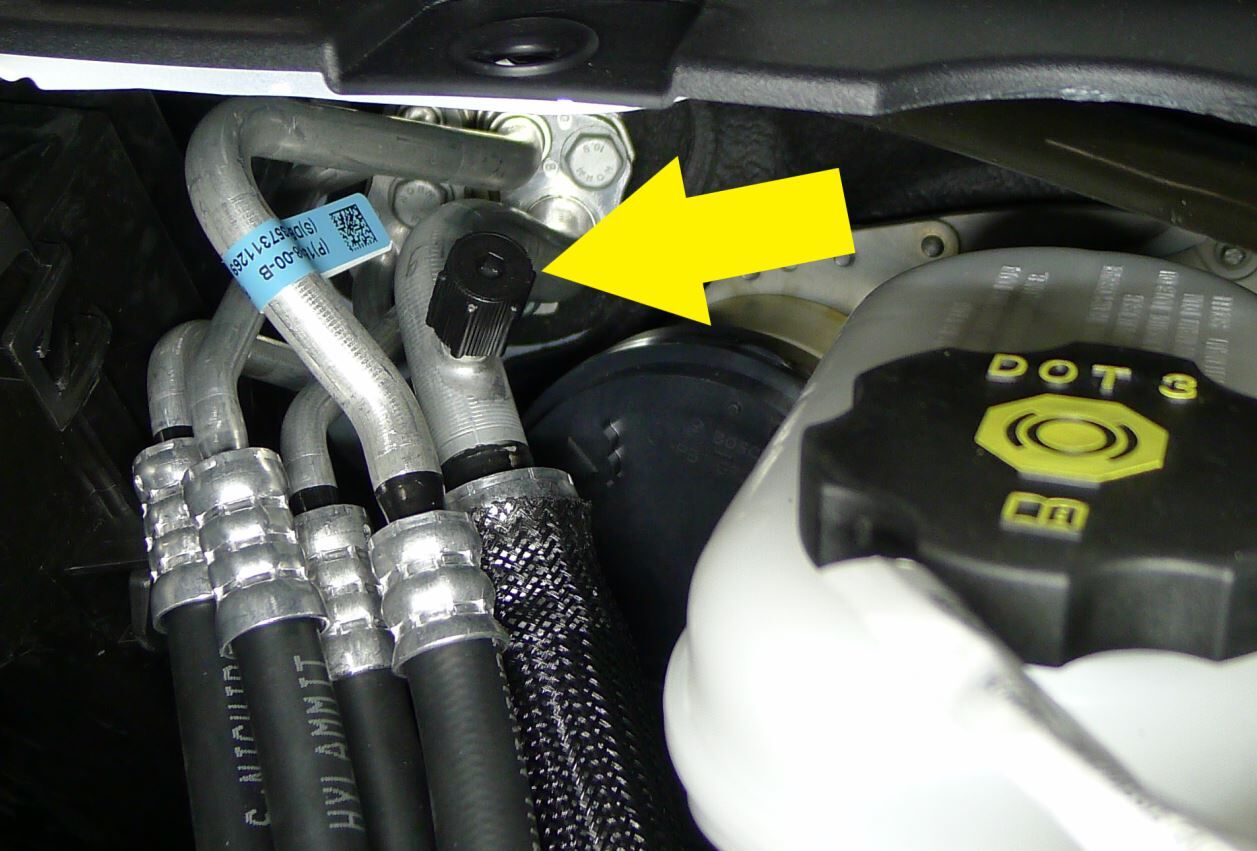

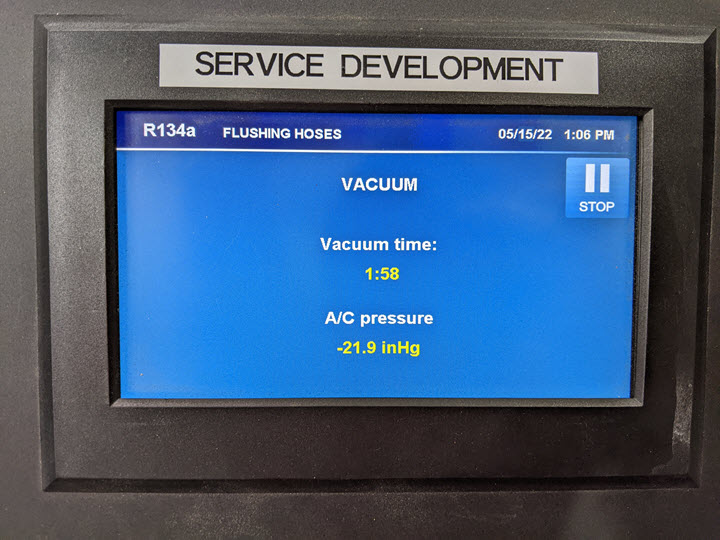

  41. 执行系统真空和制冷剂重新加注程序。
    注

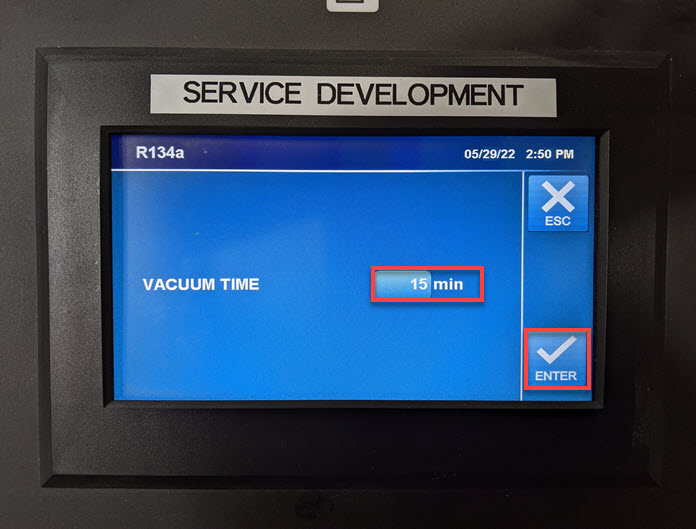

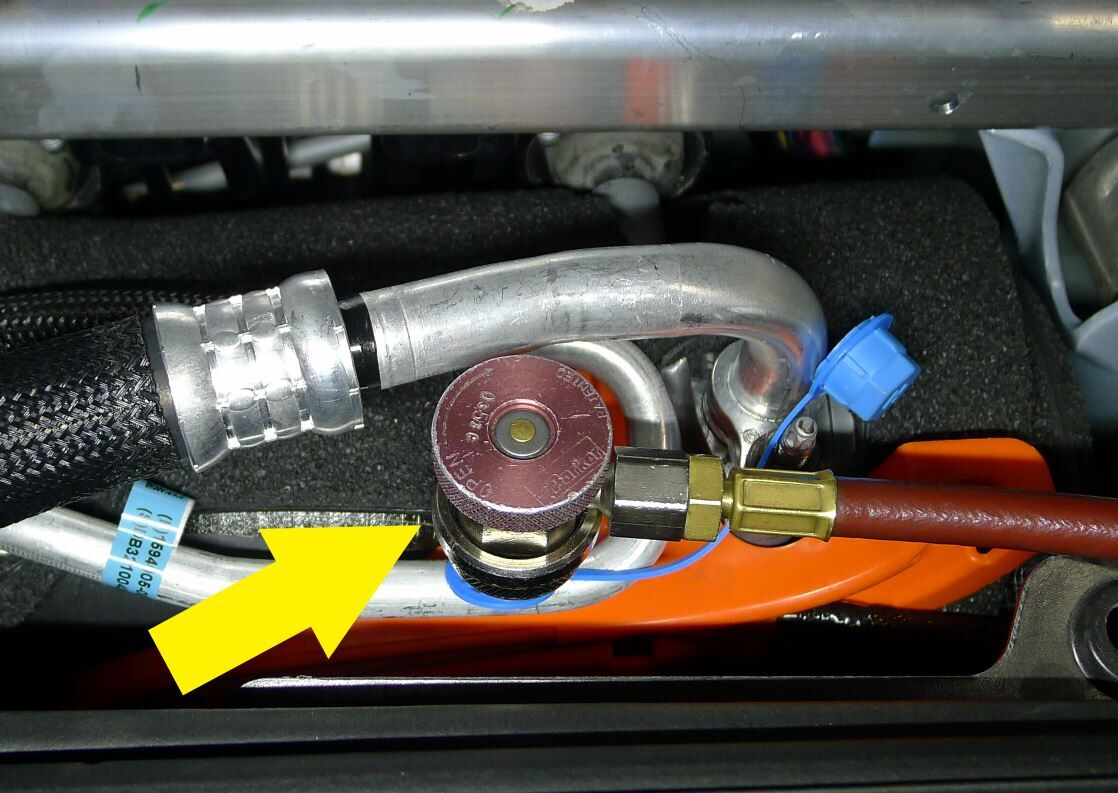

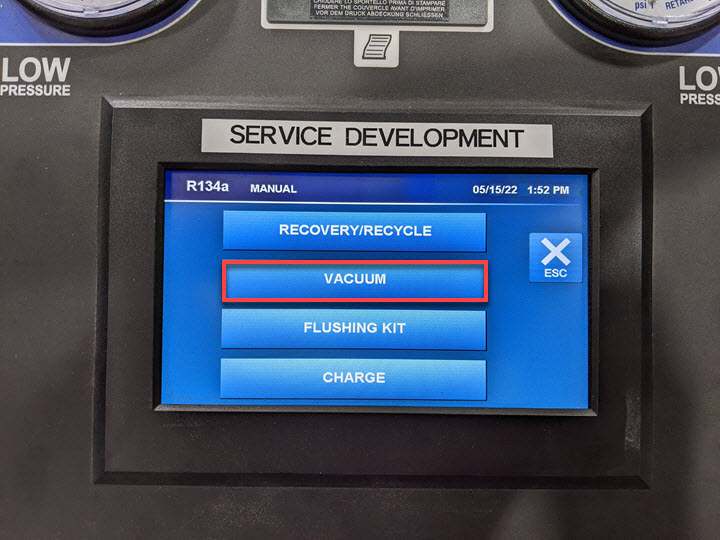

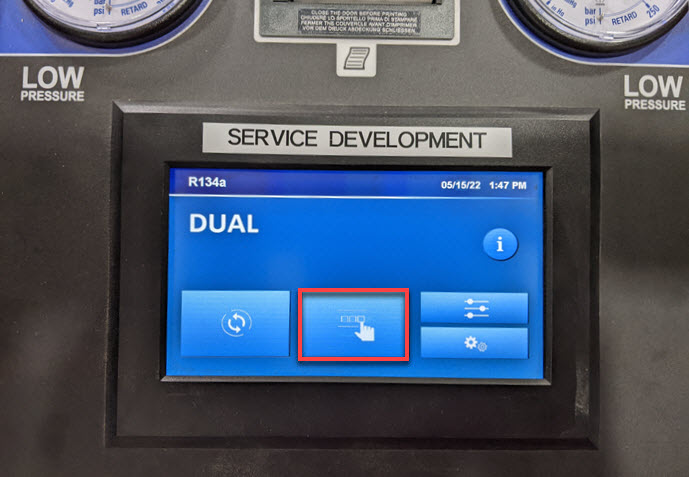

    选择抽真空 20 分钟，重新加注制冷剂至车辆规格，添加所需油量，再选择高压、低压均加注。
  42. 将空调软管从车辆上拆下
  43. 使用注油器将测量好的适量机油注回系统
    注
    依据计算得出的机油损耗量，为系统补充新的 ND-11 机油；如果回收过程中排出的机油量超过 30 毫升，请参考排油损失图；部分机器配有集成的注油装置

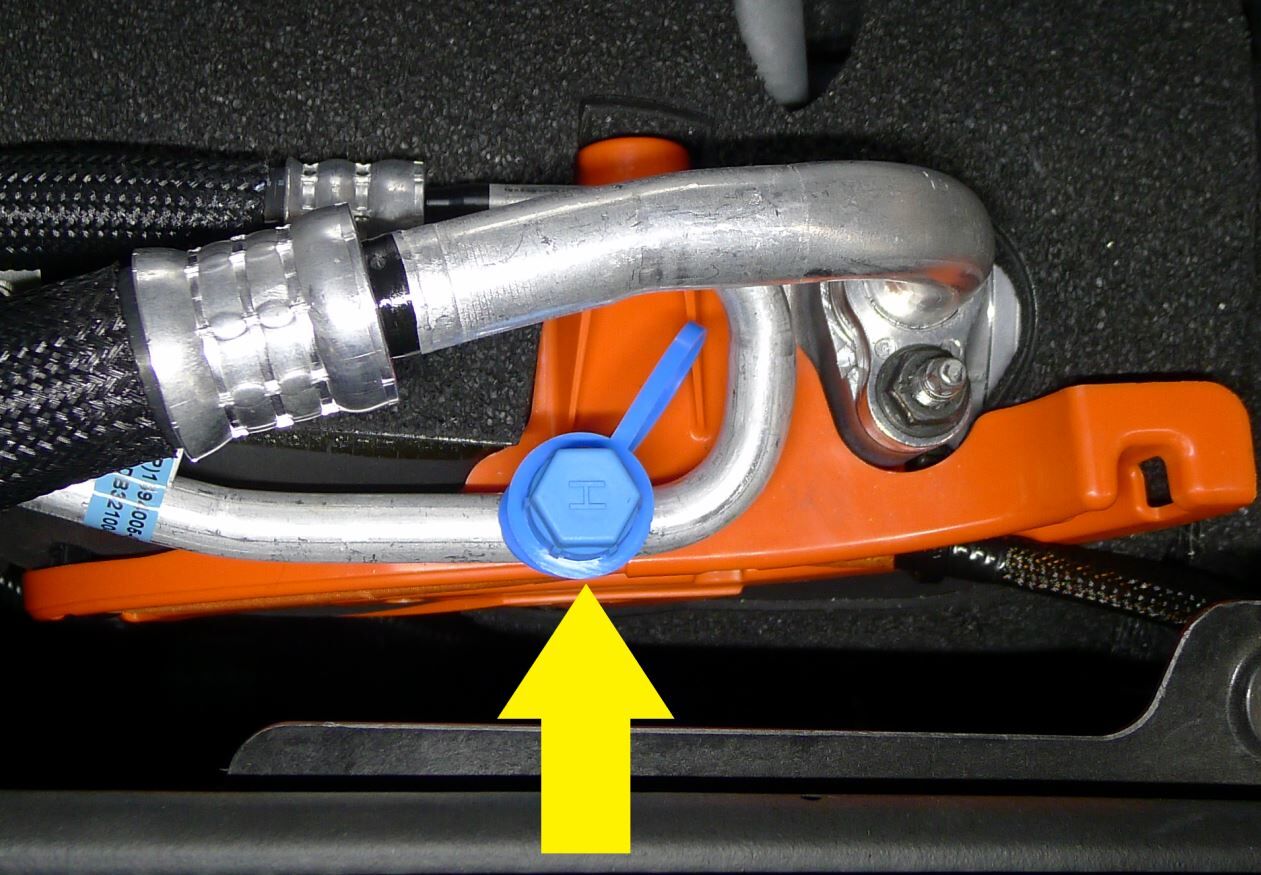

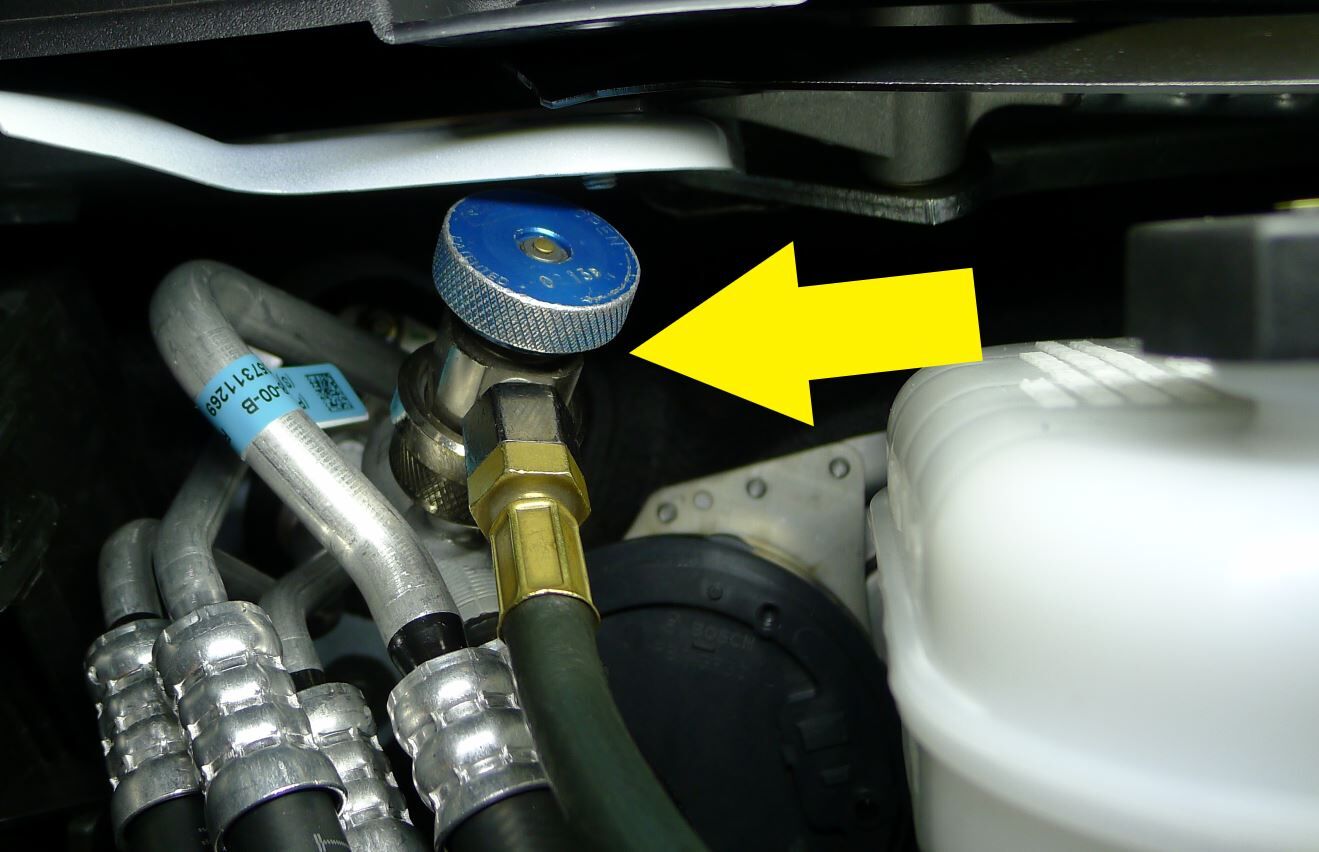

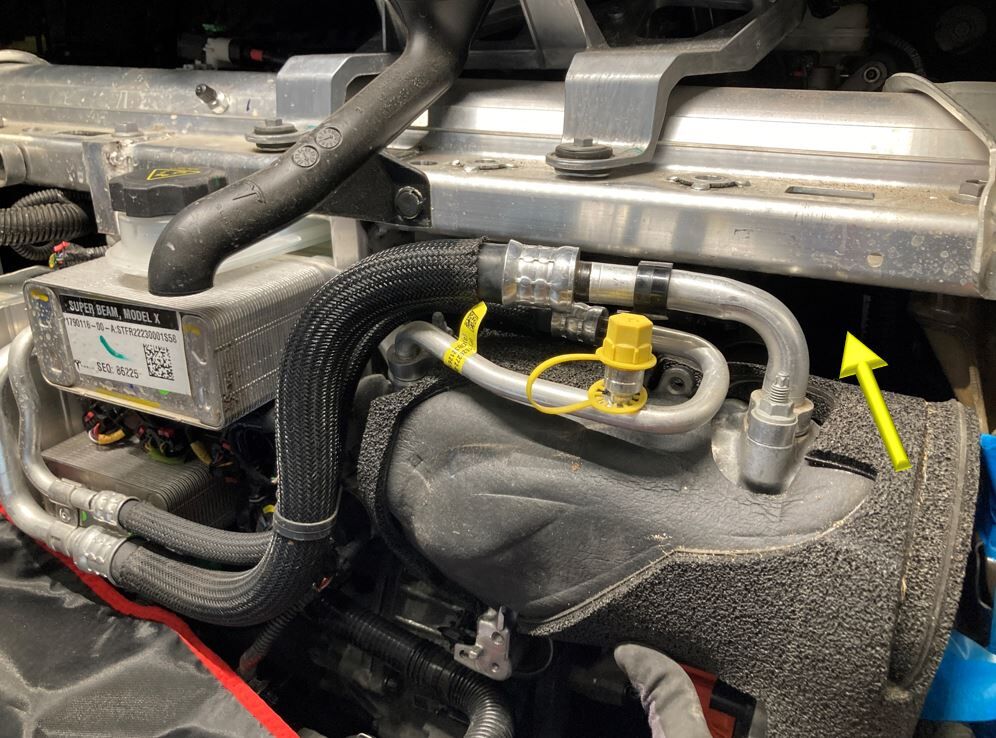

  44. 安装空调端口盖
    注
    2 个盖

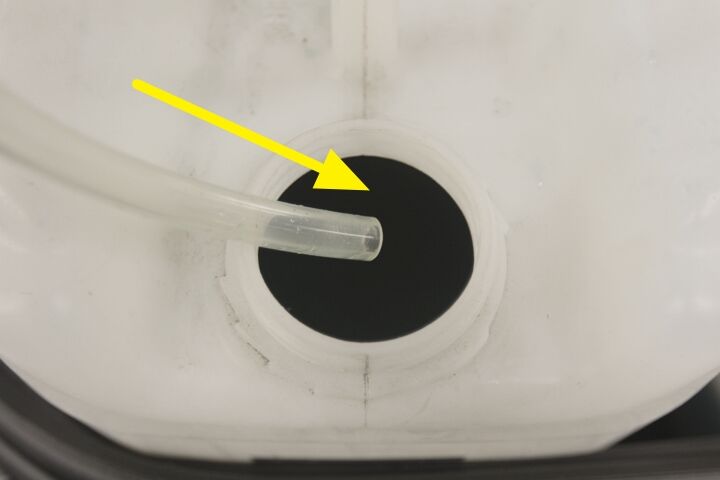

  45. 拆下冷却液罐罐盖

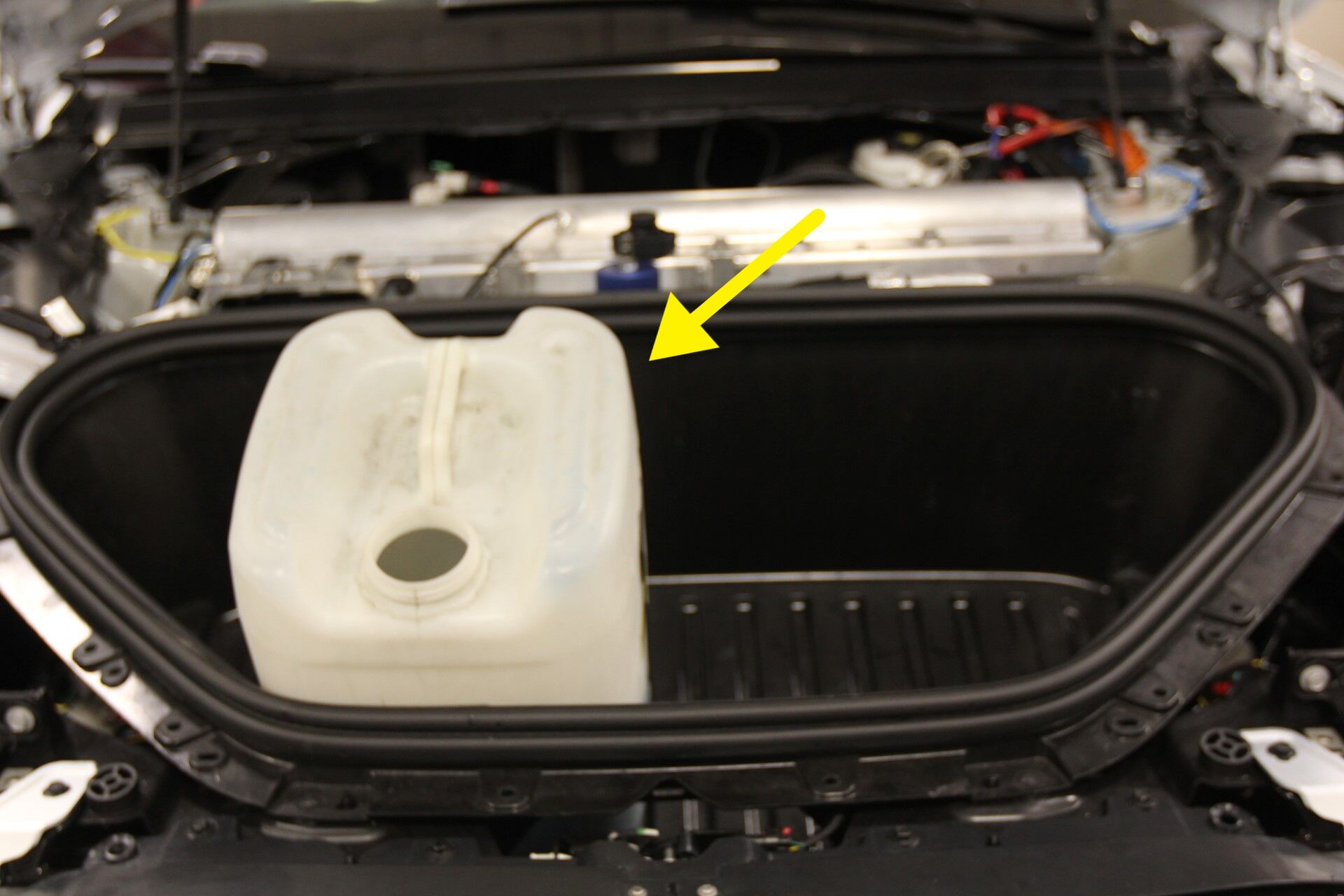

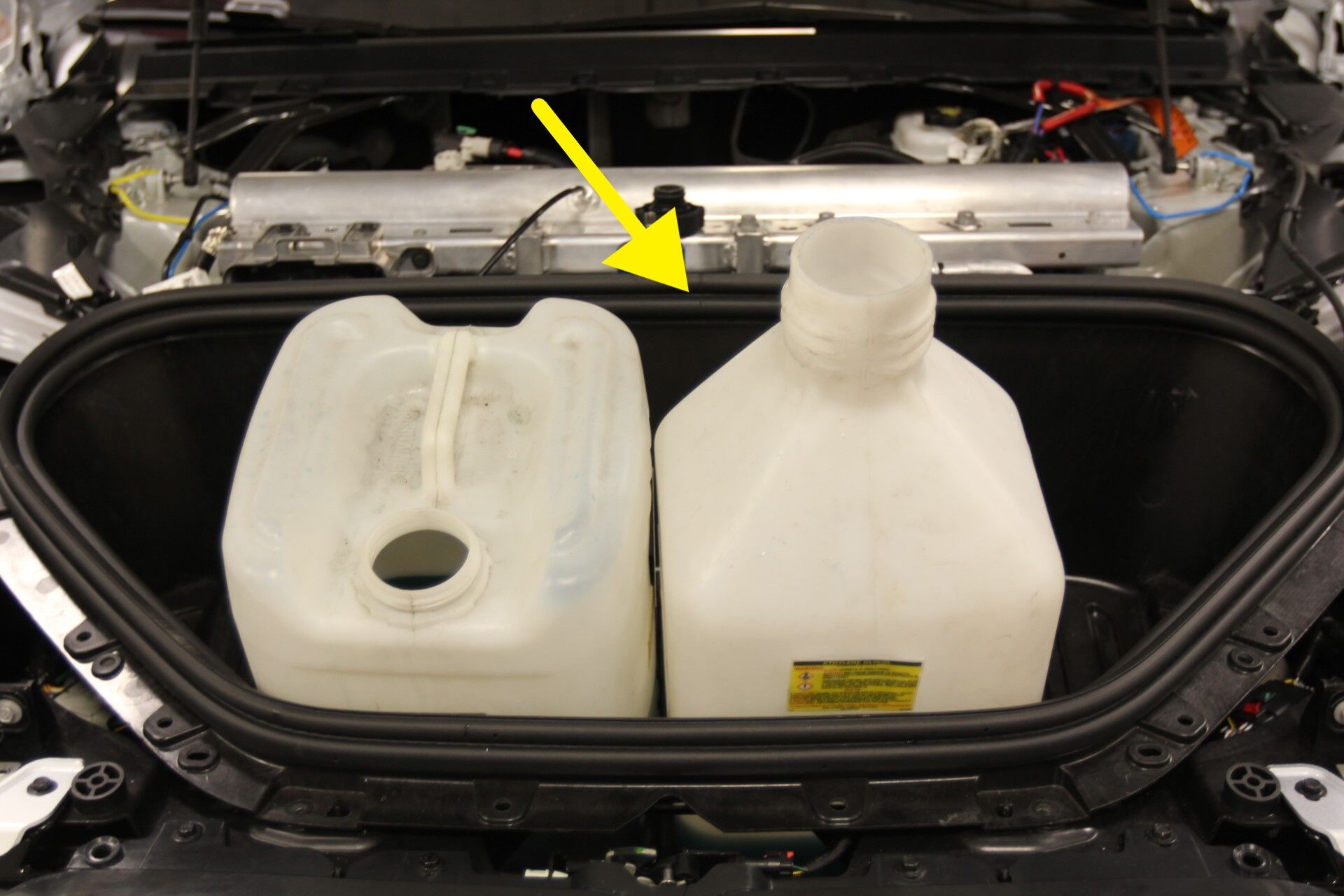

  46. 将空的冷却液容器放入前部储物区域
  47. 向容器中加注至少 15L 冷却液
  48. 将注满冷却液的容器放入前部储物区域

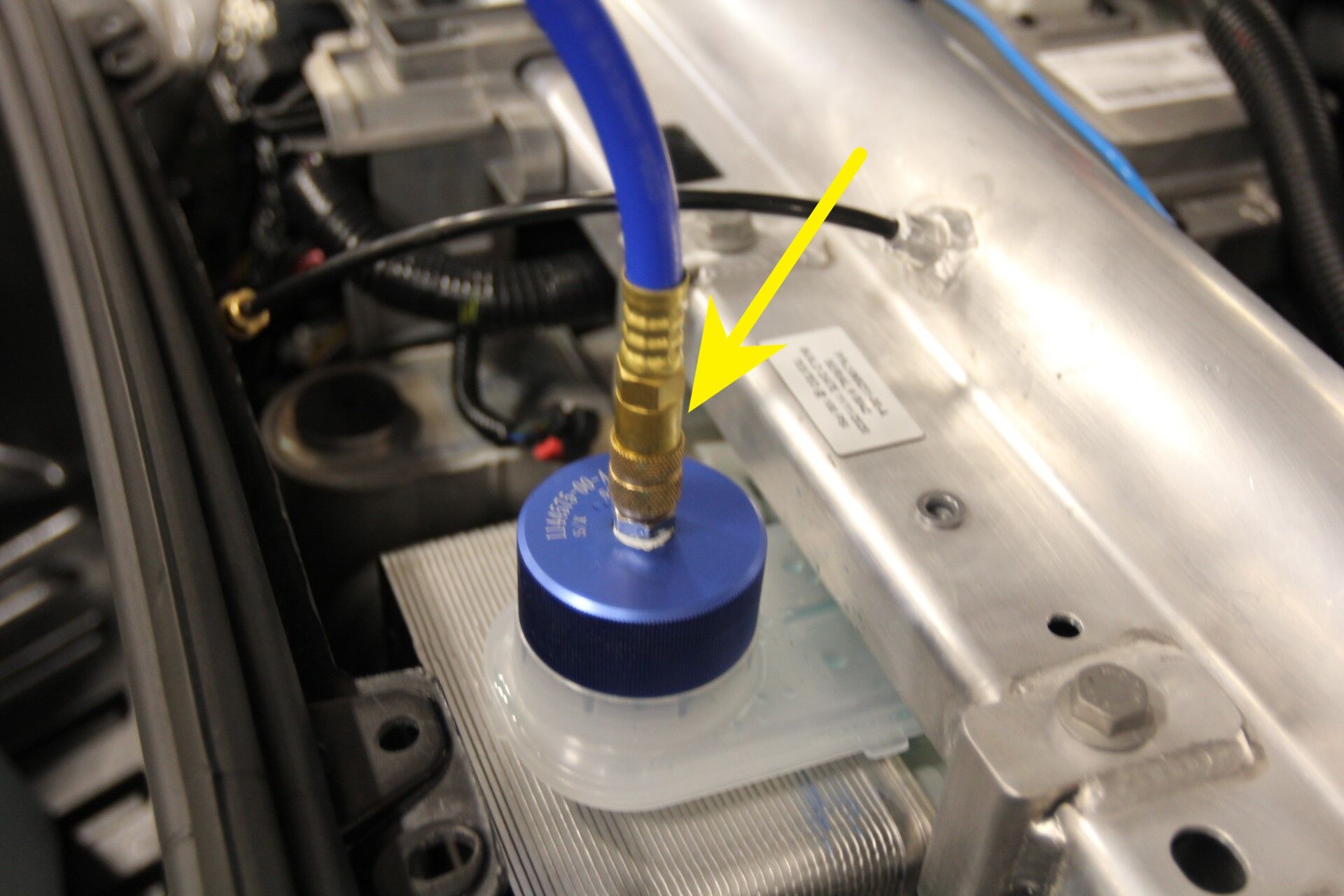

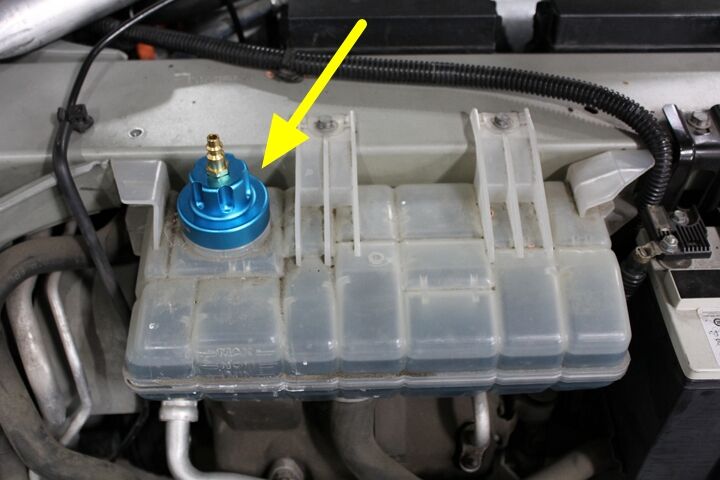

  49. 将真空重新加注盖安装到冷却液罐总成上

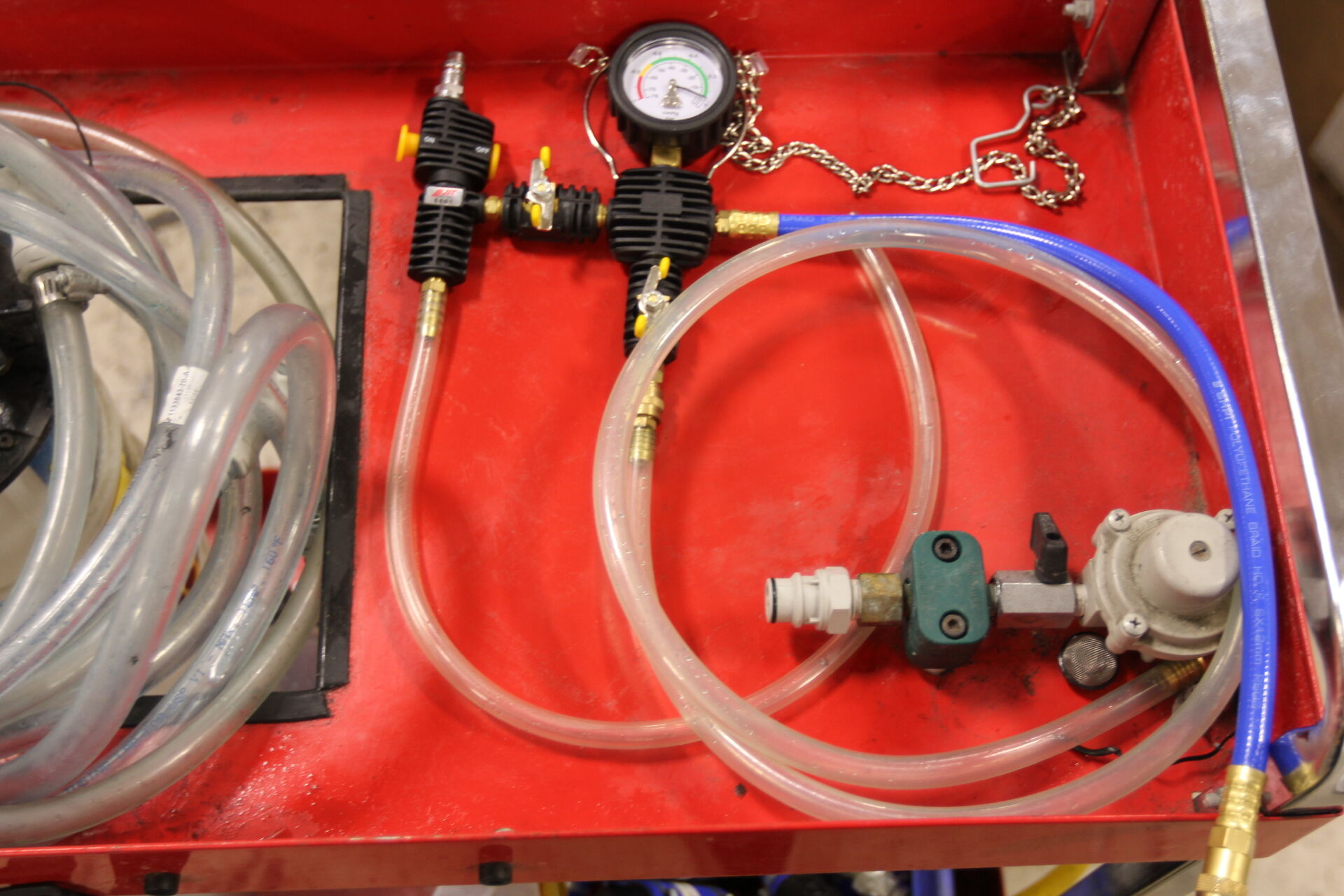

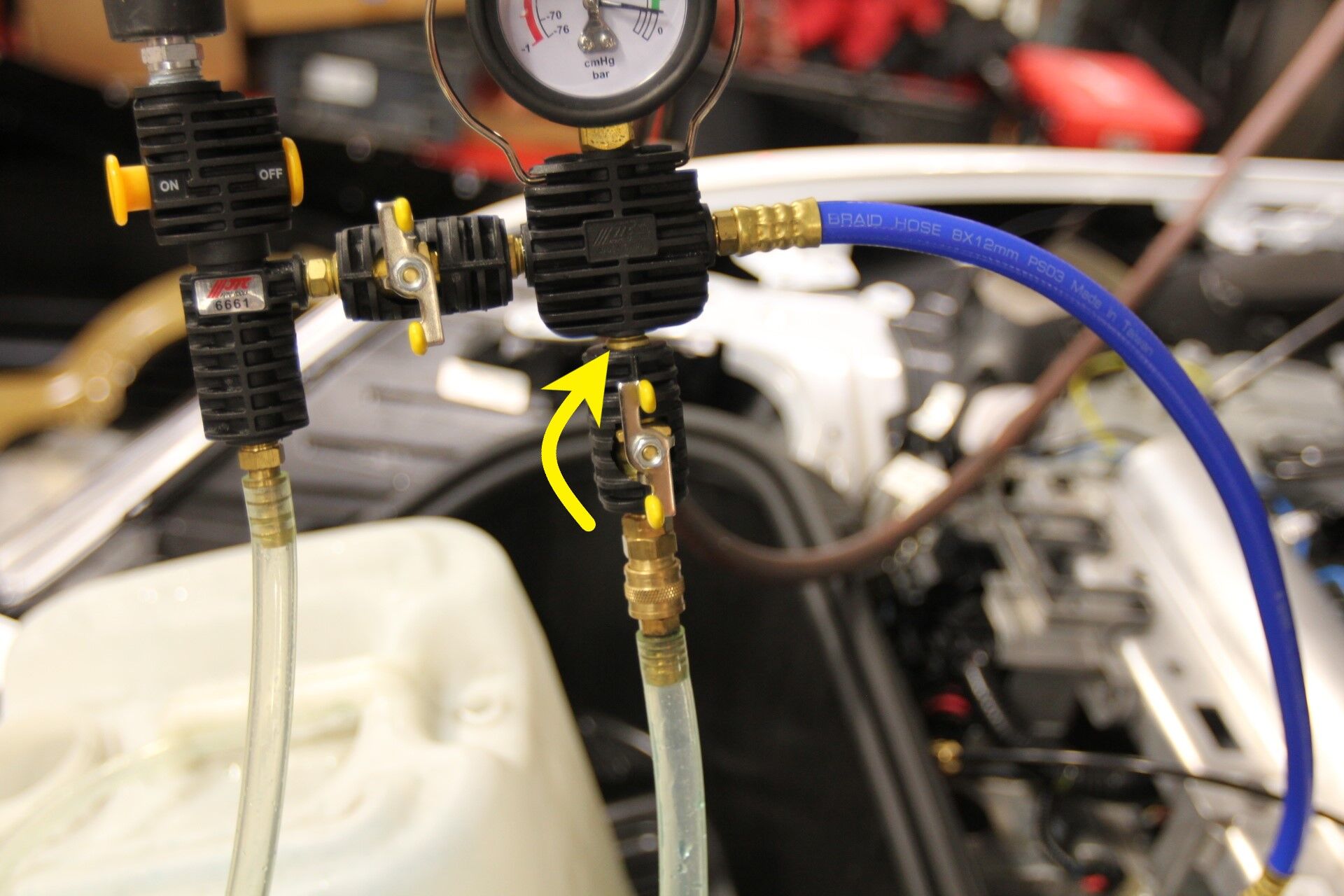

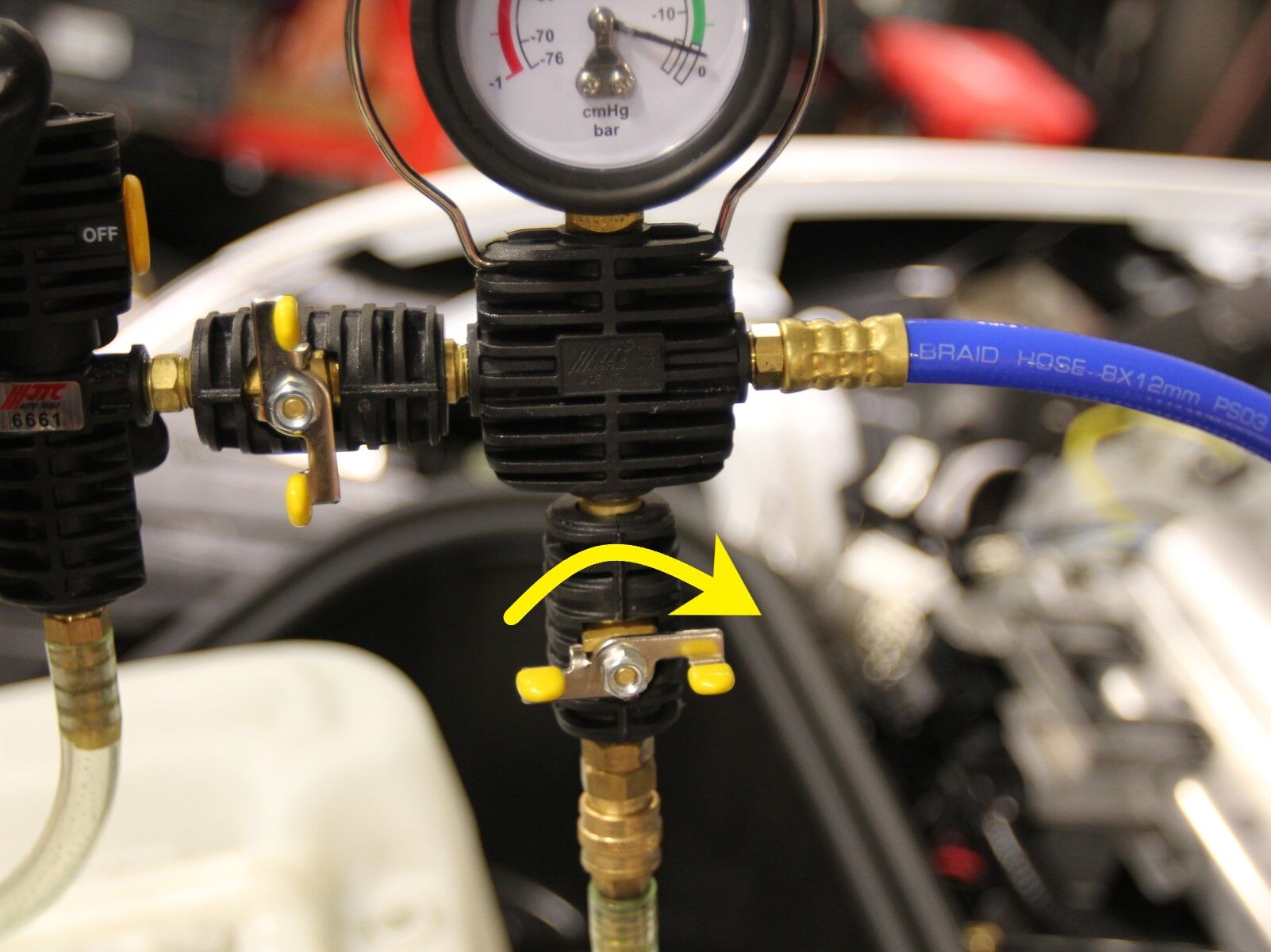

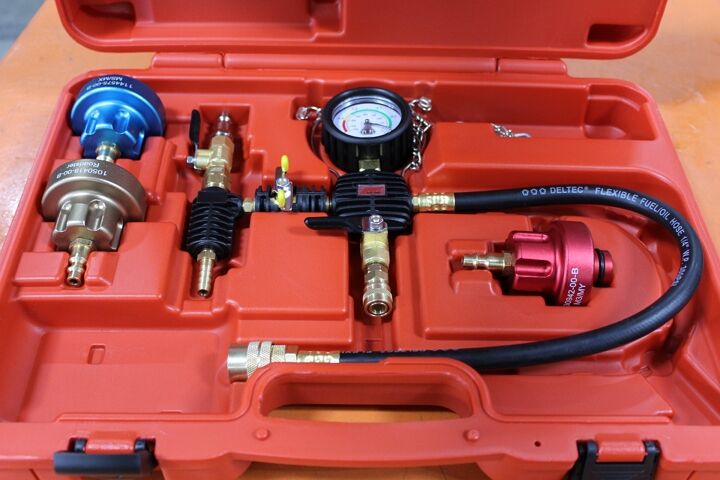

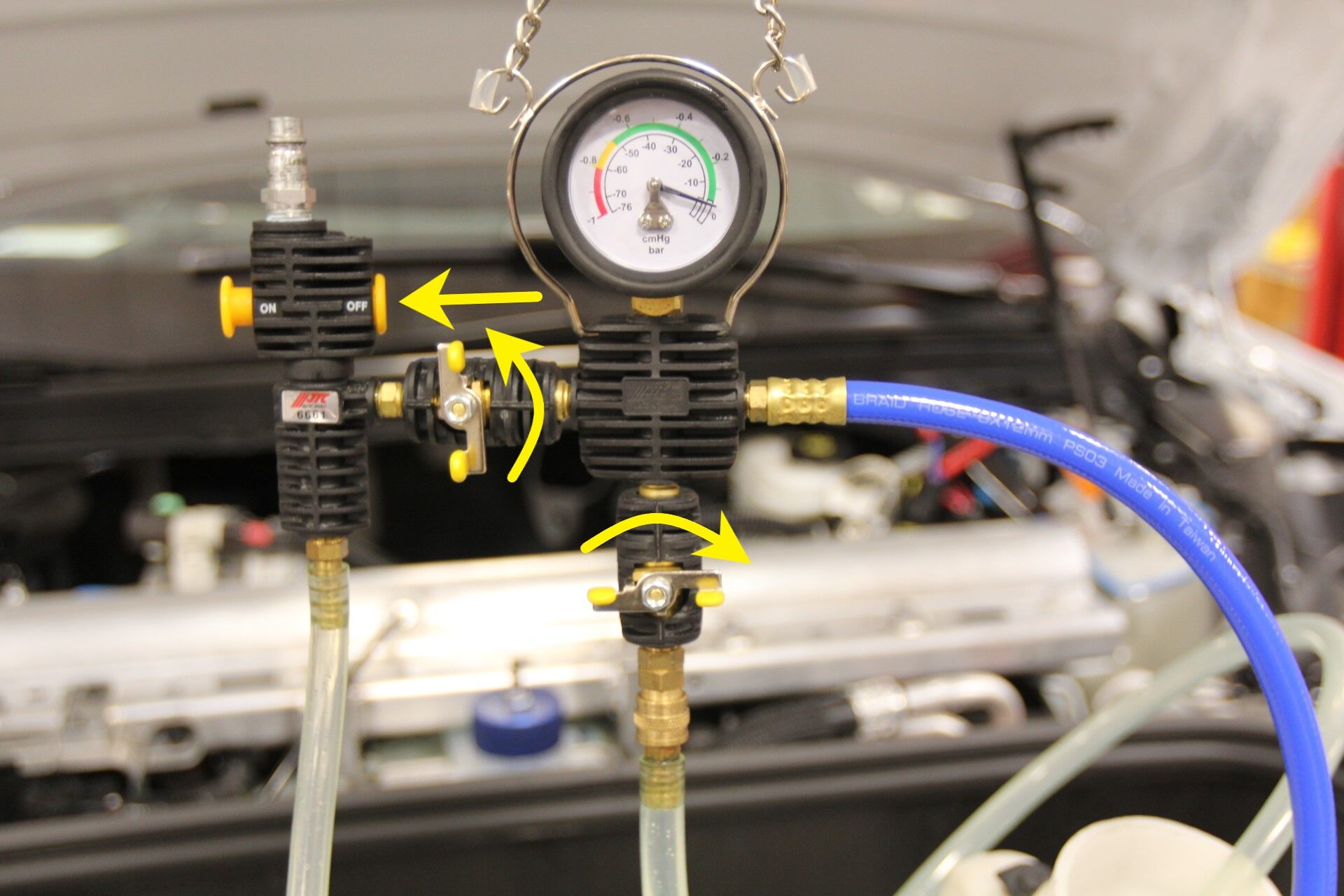

  50. 设置冷却液重新加注工具
    注

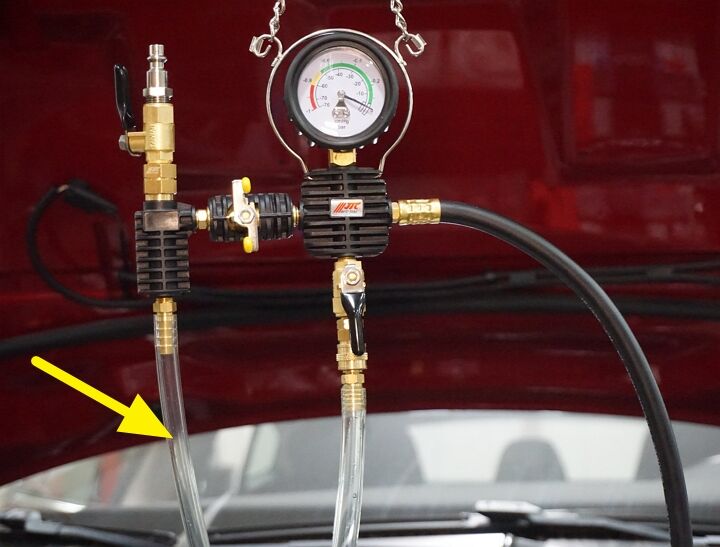

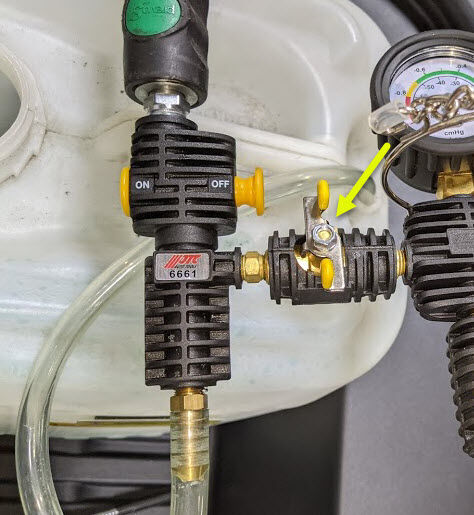

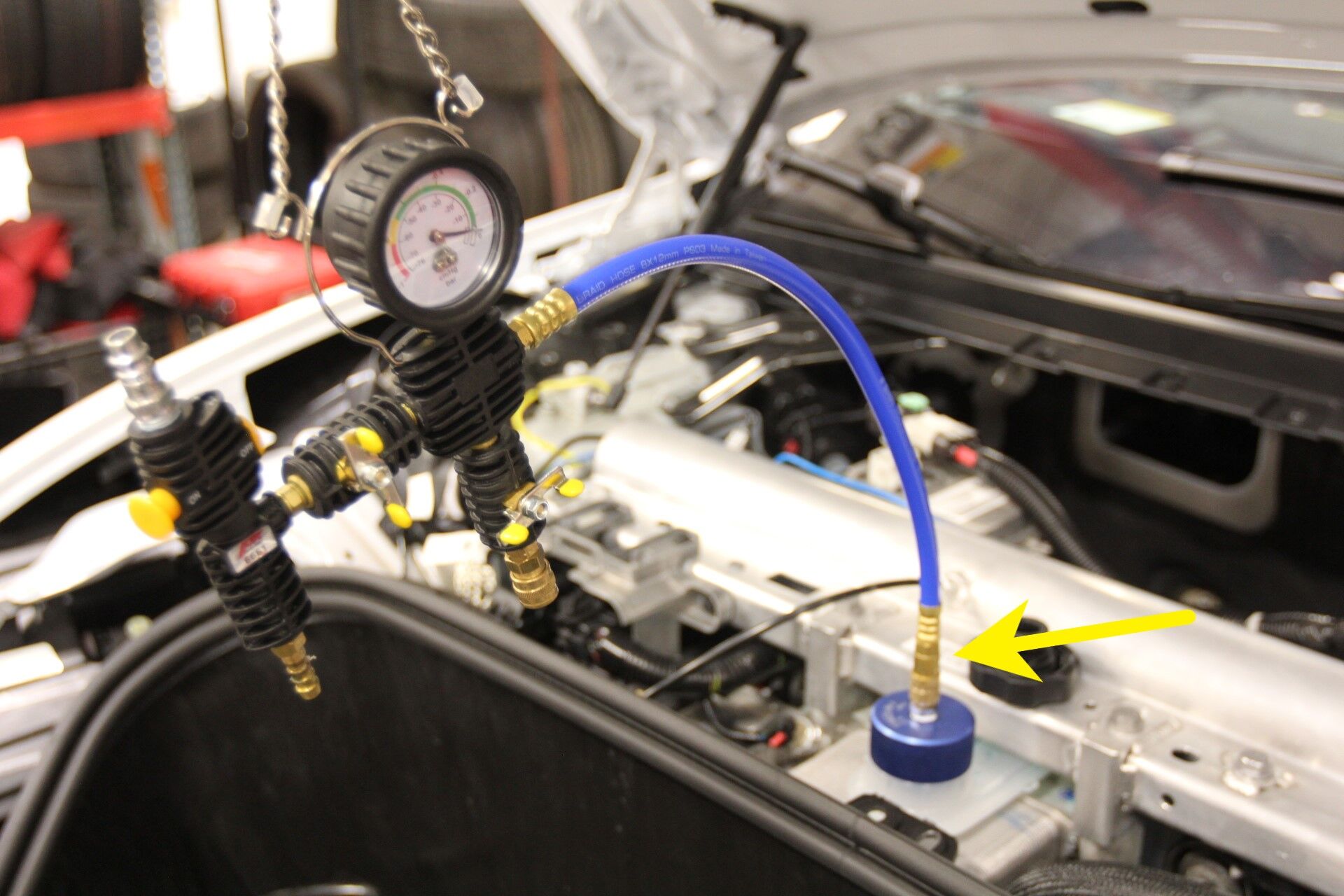

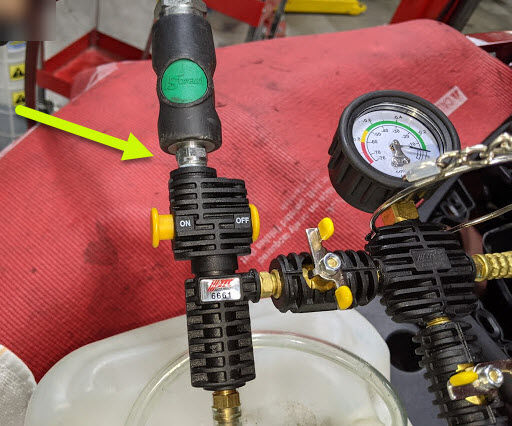

    确认加注工具上的所有阀门都处于关闭位置，为便于理解，请参阅图片

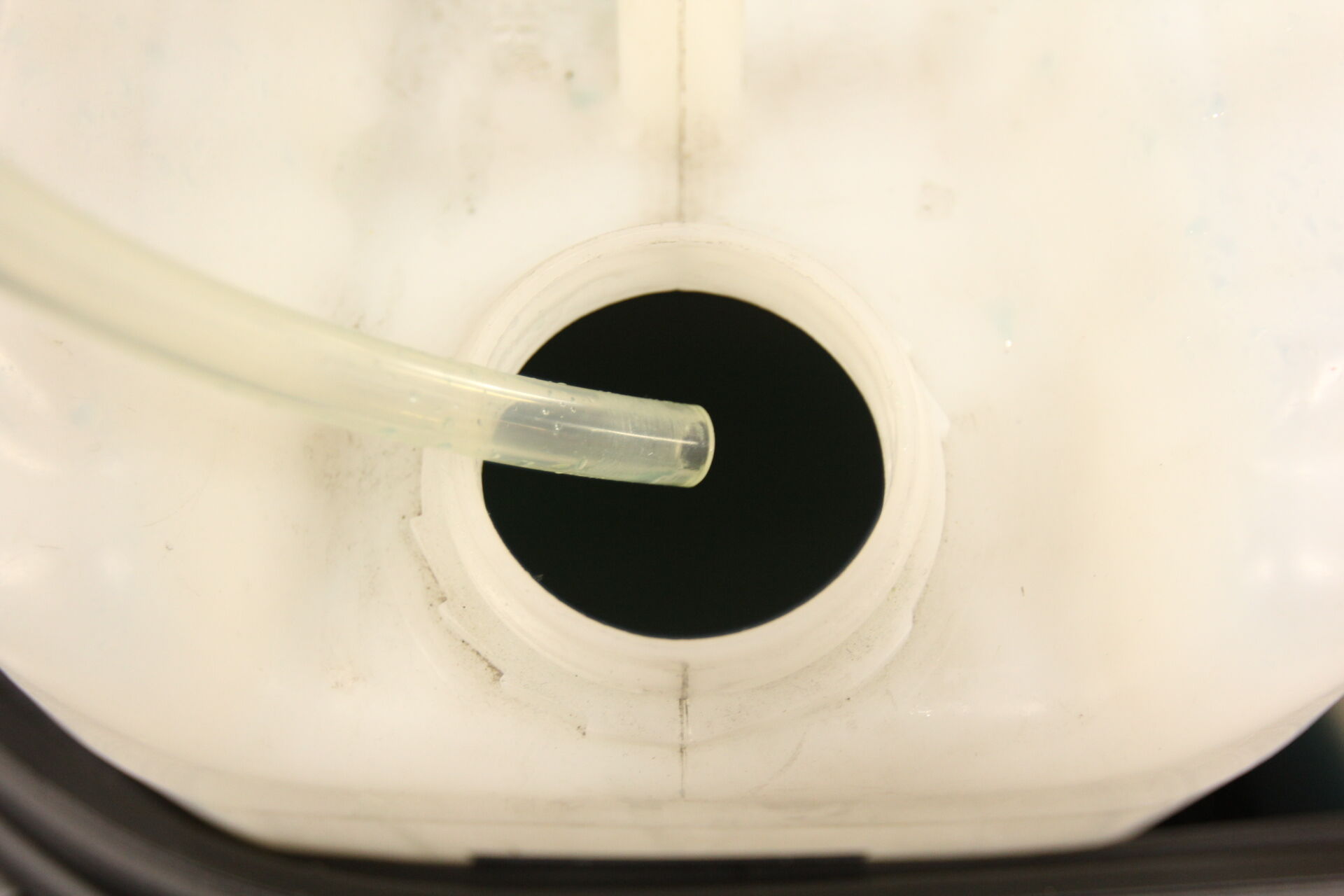

  51. 将真空重新加注软管安装到冷却液罐上的重新加注盖板中
    注
    执行推拉推测试以验证软管已完全安装好

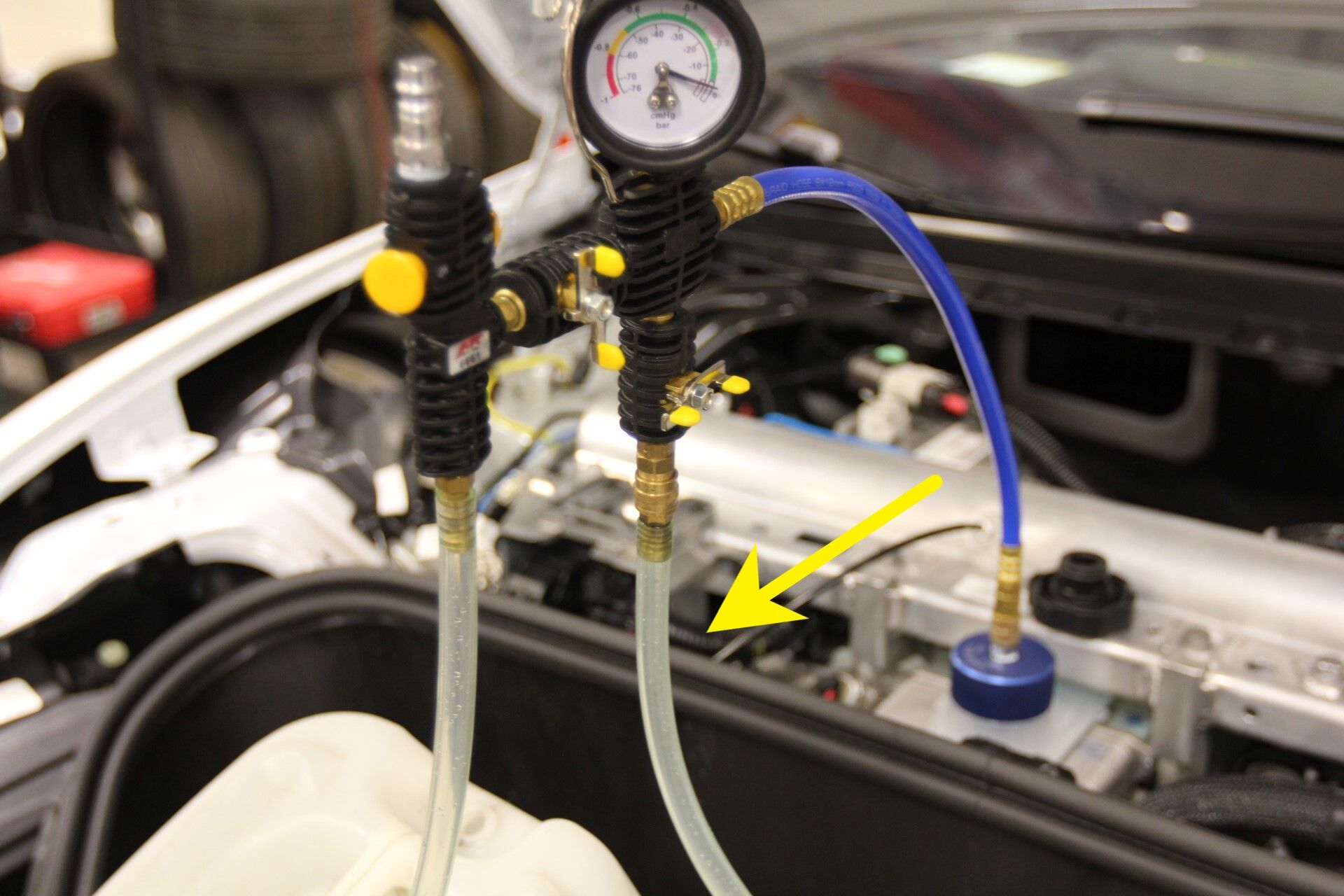

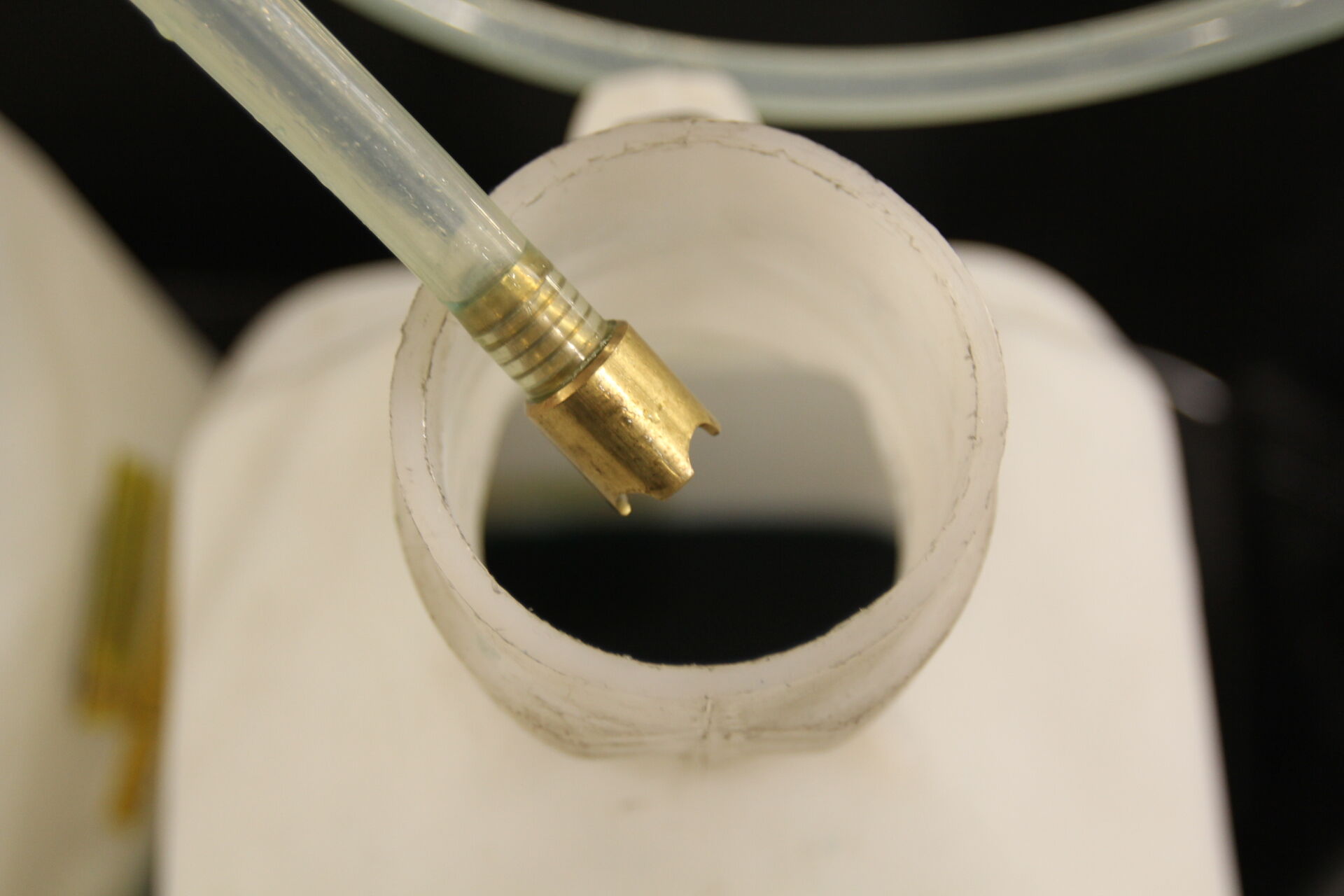

  52. 将重新加注软管放置到已注满冷却液的容器内
    注
    确保软管末端完全浸入冷却液
  53. 将溢流软管放入空容器中
  54. 将车间用供气装置连接到冷却液重新加注工具
    注
    如果尚未这样做，请确认加注阀是否设置为关闭

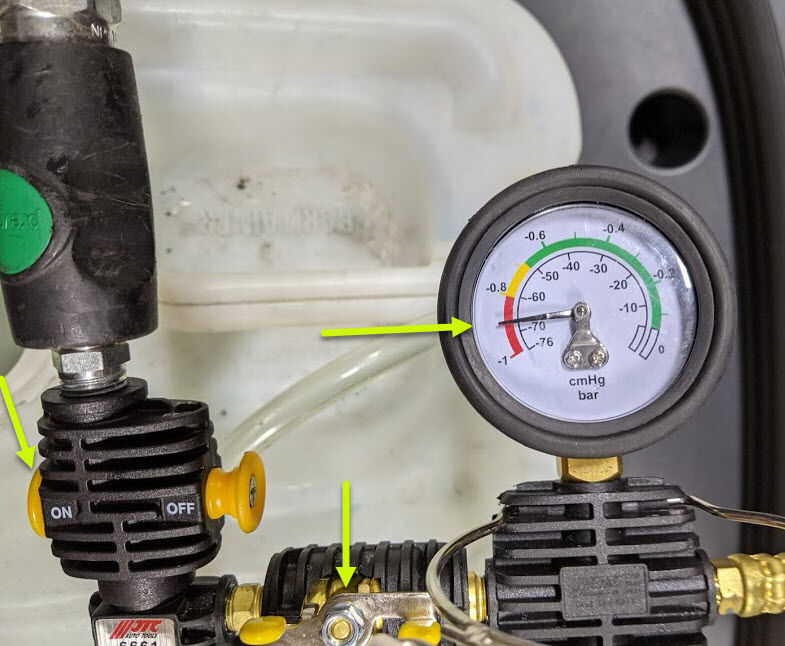

  55. 打开进气阀进行抽真空，真空表趋于稳定后，关紧阀门
    注

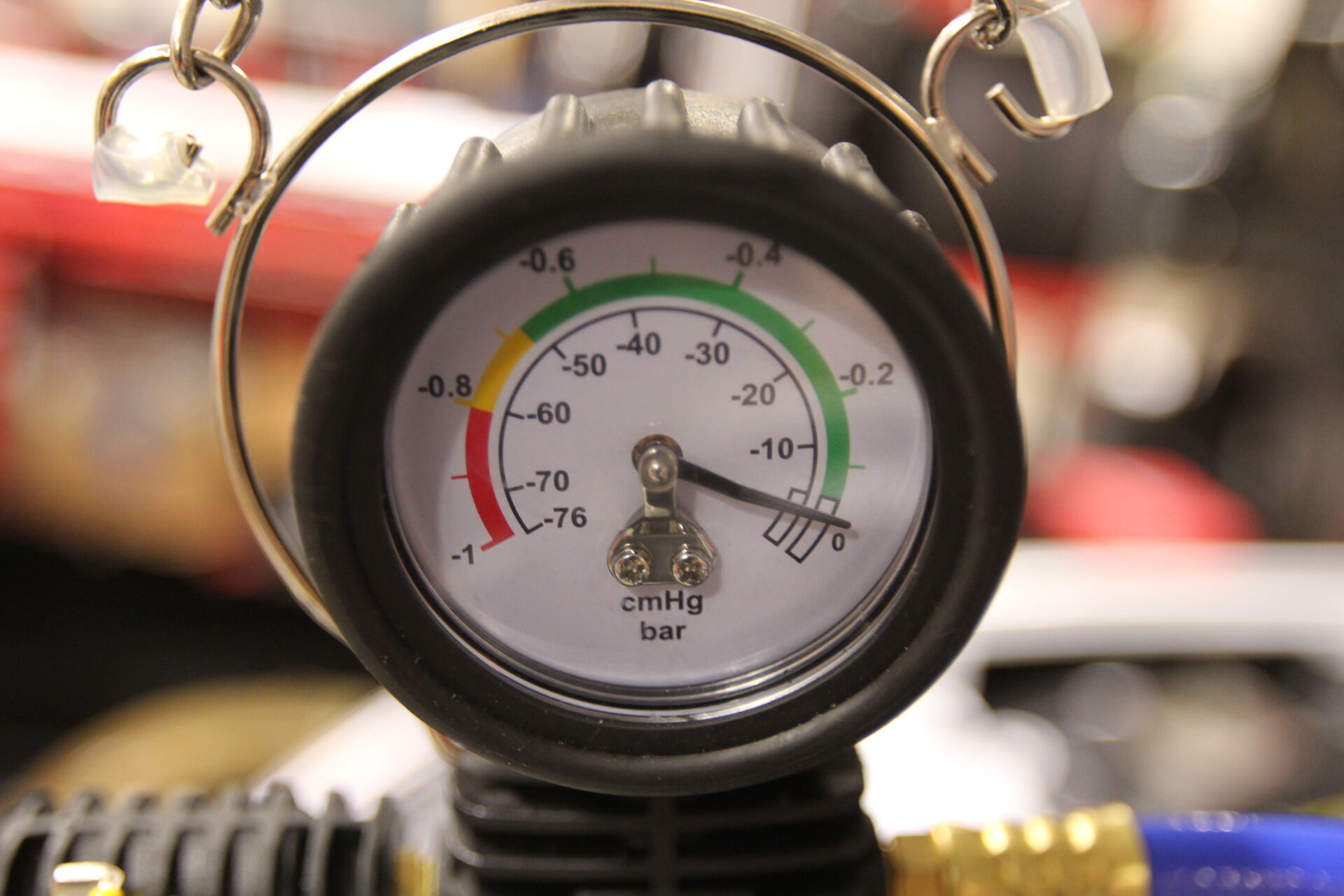

    真空表大致稳定在 (60-70 cmHg)，阀门关闭后真空度不应下降
  56. 缓慢地打开重新加注阀，使冷却液流入系统
    注
    在整个过程中，确保加注软管的末端完全浸入
  57. 真空表读数降至零后，请关闭冷却液重新加注阀
  58. 将冷却液重新加注软管从冷却液容器上拆下
  59. 将冷却液溢流软管从冷却液容器上拆下
  60. 将真空重新加注软管从冷却液罐上的重新加注盖上拆下
  61. 拆卸真空重新加注工具盖
  62. 将冷却液重新加注工具从车辆上拆下
  63. 移走前备箱区域内的两个冷却液容器
  64. 连接紧急响应回路和低压电池连接器
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片
  65. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
    1. UPDATE_CAN-REDEPLOYvia Service Mode Plus:
      • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
      • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
      • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
      • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
      • Thermal ➜ HVAC ➜ CAN Redeploy
      • chassis ➜ DPB Post Replacement ➜ CAN Redeploy
      • chassis ➜ ESP Post Replacement ➜ CAN Redeploy
      • chassis ➜ IDB Post Replacement ➜ CAN Redeploy
      • chassis ➜ RCU Post Replacement ➜ CAN Redeploy
      • chassis ➜ ESP Replacement Panel ➜ CAN Redeploy
      • chassis ➜ IBST Replacement Panel ➜ CAN Redeploy
      via Toolbox:(link)
    2. PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Service Mode:
      • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
      • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
      • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
      via Toolbox:(link)
    3. 点击Thermal > Actions > Thermal Configurations > coolantPumpType，以检查当前冷却液泵配置。如果配置不是 DUAL_MIX，请将其更改为 DUAL_MIX。
    4. TEST-SELF_VCFRONT_X_COOLANT-PUMPS-IDENTIFICATIONvia Service Mode:
      • Thermal ➜ Actions ➜ Run Coolant Pumps Identification
      • Thermal ➜ Coolant System ➜ Pump Identification
      via Toolbox:(link)
      注
      完成后，点击右上角的 "X" 关闭窗口；确保已清除 "VCFRONT_a490_coolantPumpsNotIdentified"
    5. TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
      • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
      • Thermal ➜ Coolant System ➜ Coolant Purge Start
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
      via Toolbox:(link)
      注
      此时冷却液泵会发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后点击左上角的 "X" 关闭窗口
  66. 完全升起车辆，然后将举升机降低至锁止位
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾
  67. 排出残留冷却液

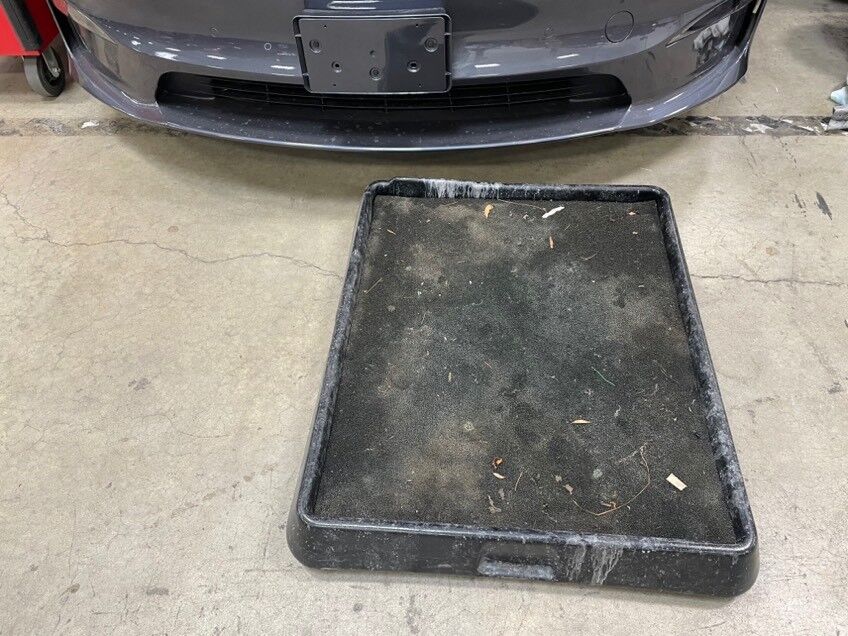

  68. 取走车辆下方的冷却液收集器

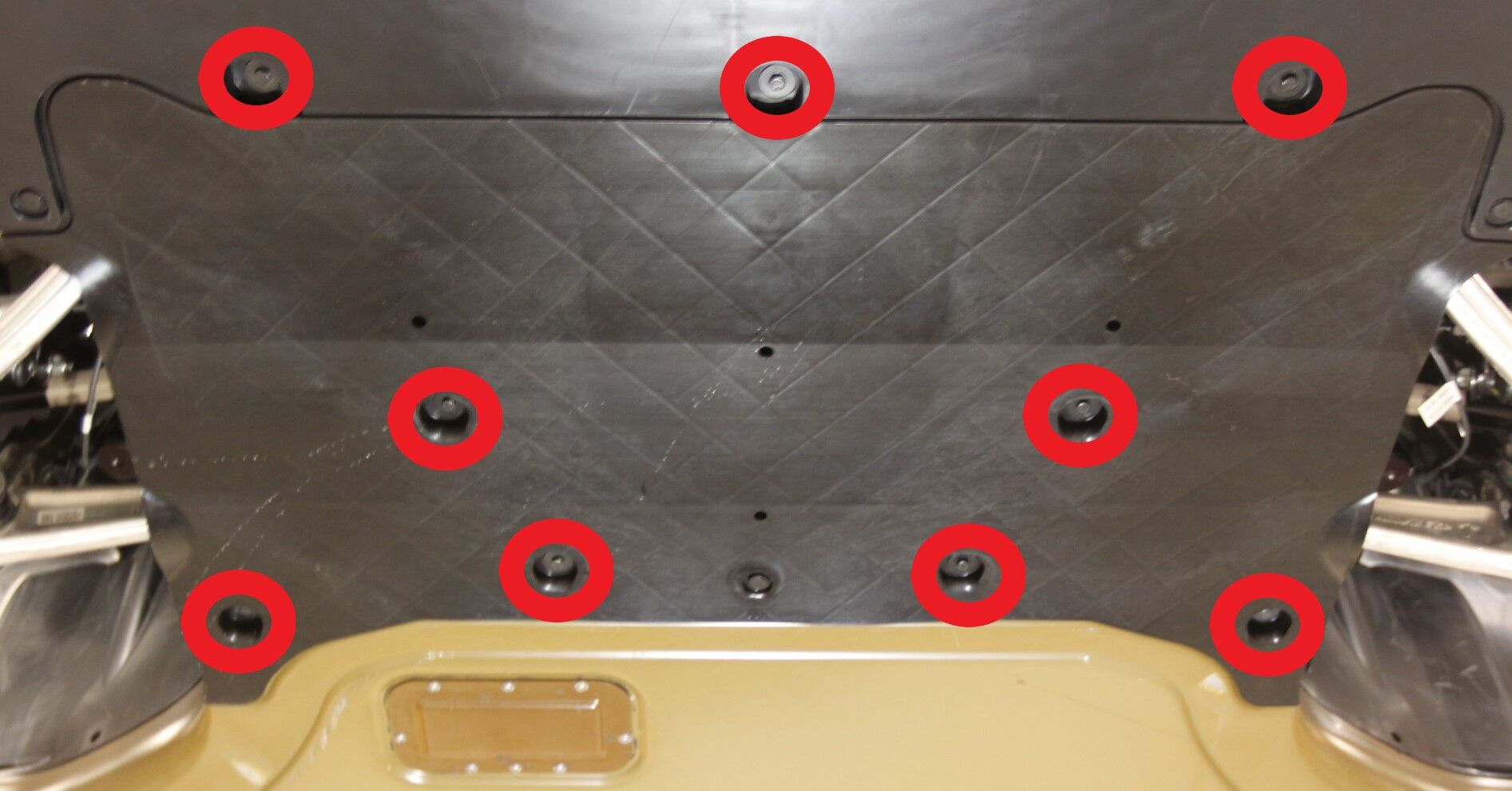

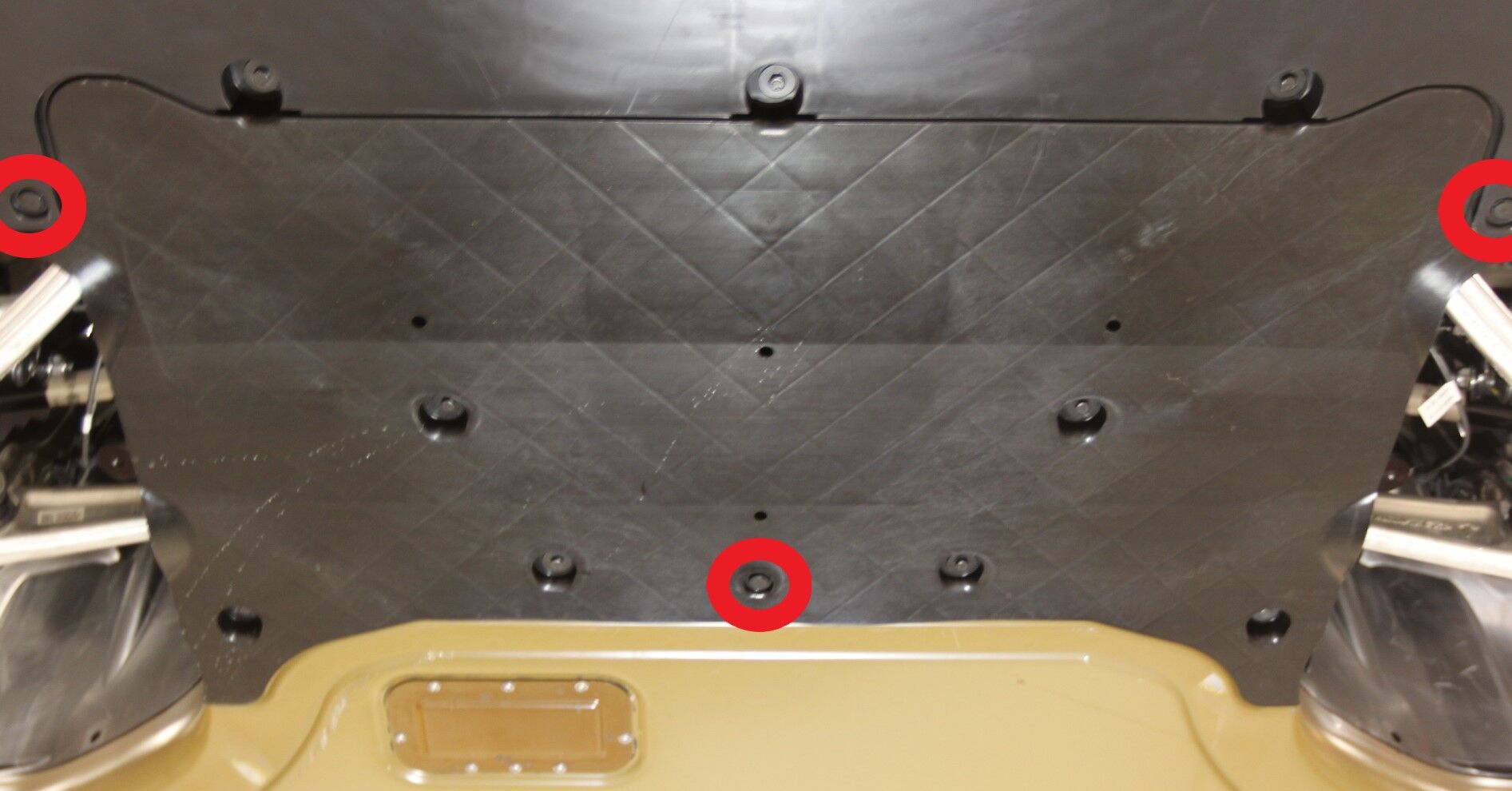

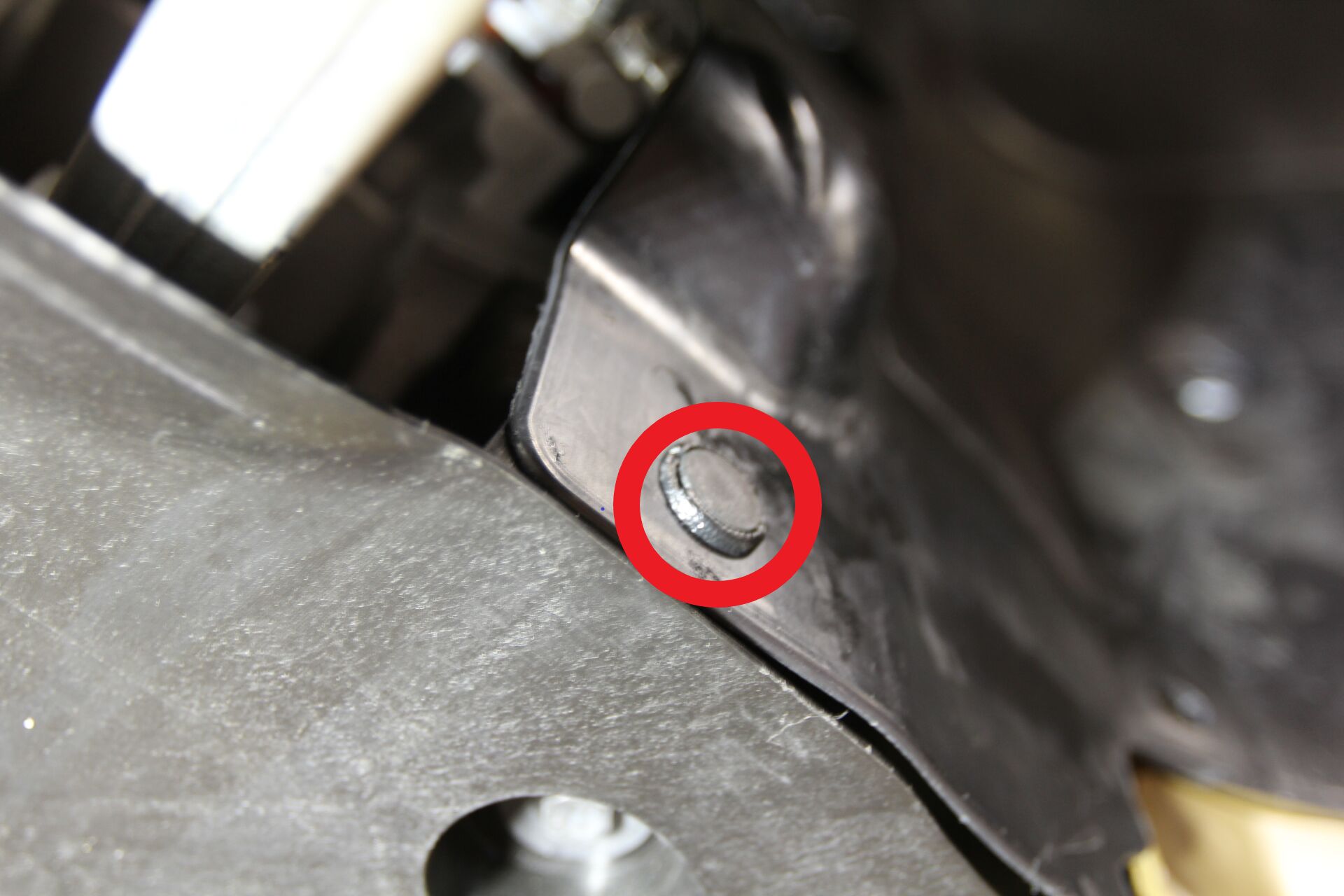

  69. 在前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件
    注
    9 个螺栓，10 毫米，6 牛米

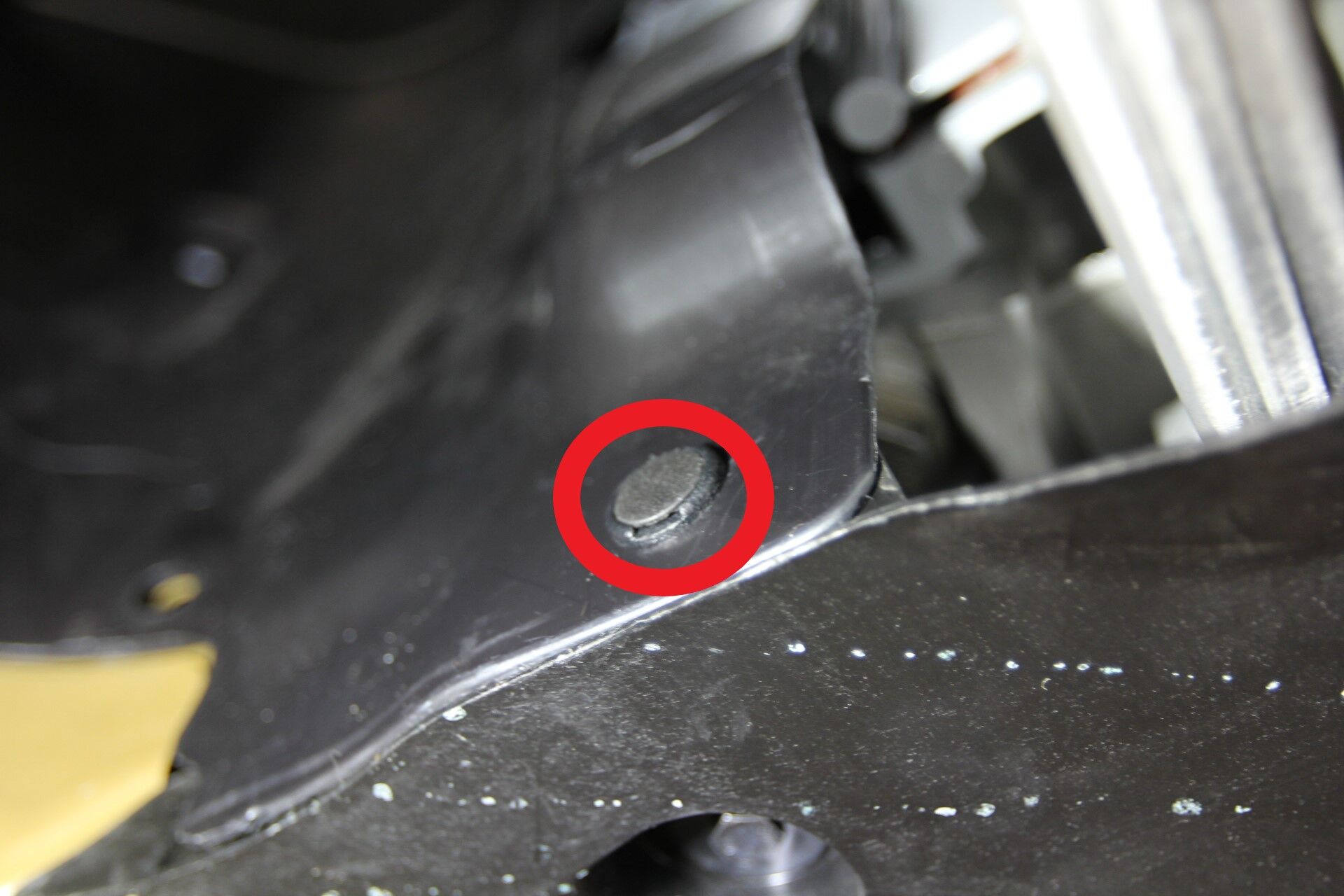

  70. 安装用于固定前流线型护板的卡子
    注
    5 个推拉式卡子
  71. 降低车辆，直至轮胎接触到地面
  72. 安装前备箱总成
    注
    4 个螺栓，10 毫米，5 Nm
  73. 安装前备箱地毯
    注
    确认地毯妥善固定到密封件下方
  74. 安装前备箱维修面板
    注
    3 个卡子，3 个挂钩，1 个连接器
  75. 安装前备箱前部挡板
    注
    7 个卡子
  76. 安装前备箱右侧挡板
    注
    10 个卡子
  77. 安装前备箱左侧挡板
    注
    10 个卡子

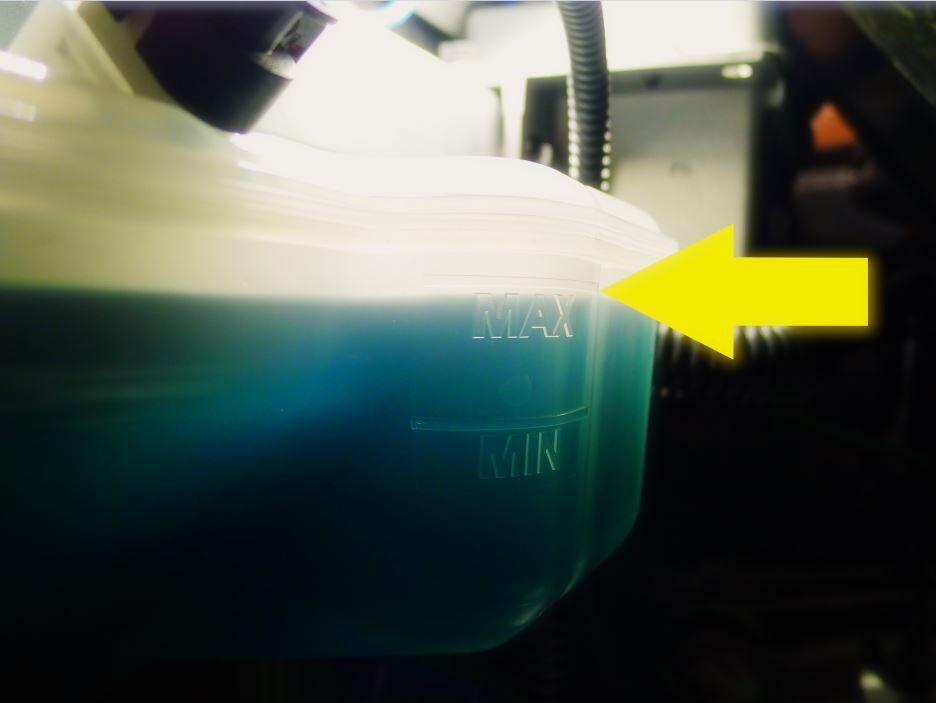

  78. 检查冷却液液位，按要求加注
    注
    确保液位位于 Max 线处
  79. 安装冷却液罐罐盖
  80. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
    1. TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Commission Heat Pumpvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)
    2. TEST-SELF_VCRIGHT_X_HVAC-PERFORMANCE-FACTORY-HRLvia Toolbox:(link)
    3. TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
      via Toolbox:(link)
  81. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅面板执行器0005 - 维修模式）。
  82. 安装前备箱后部挡板
    注
    8 个卡子
  83. 关闭前备箱盖
  84. 将车辆从举升机移走
    注
    完全降下举升架臂并将其从车底移走；将空气悬架退出“千斤顶模式”
  85. 升起左侧前车窗
