卷收器 - 安全带 - 第一排 - 左侧（拆卸和更换）
校正代码
20054102 0.54
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2026-04-16: 更新了拆卸步骤，更改为拆下“并弃用”将第一排左侧座椅安全带卷收器固定到 B 柱上部的螺栓。
- 2023 年 7 月 19 日：删除了不必要的步骤。
警告
如果维修或处理不当，辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开，必须更换特定部件，并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。
拆卸
- 打开所有车门并降下所有车窗。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将前排座椅前移。
- 拆下第二排左侧和右侧座椅外侧承梁。请参阅承梁 - 外 - 座椅 - 第二排 - 左侧（拆卸和更换）。
- 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 拆下左侧C 柱下部饰板。请参阅饰板 - C 柱 - 下 - 左侧（拆卸和更换）。
- 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
- 拆下左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
-
用一字螺丝刀逆时针转动前排座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的“咔嗒”声。
- 拆下 B 柱左侧下部饰板。请参阅饰板 - B 柱 - 下 - 左侧（拆卸和更换）。
- 拆卸左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - 左侧（拆卸和更换）。
- 断开低压电源请参阅低压电源（断开和连接）。
-

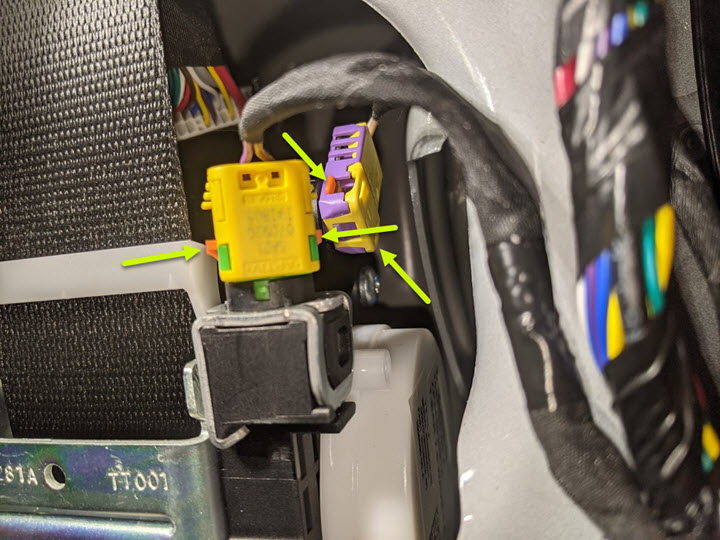

断开第一排左侧座椅安全带卷收器连接器（2 个）。
- 拆下座椅安全带中间织带导向器。请参阅安全带中间织带导件（拆卸和更换）。
-

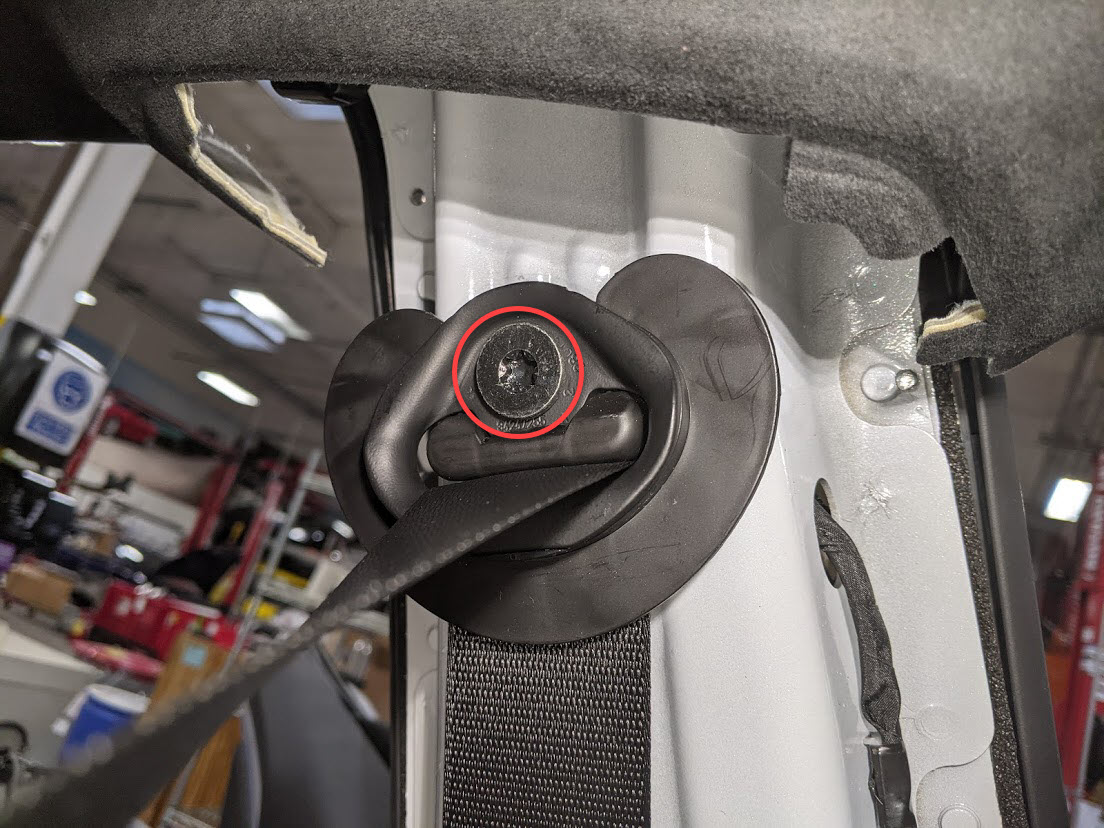

拆下并弃用将第一排左侧座椅安全带卷收器固定到 B 柱上部的螺栓。
25 Nm (18.4 lbs-ft)注此螺栓是固定死的，它将更换为新零件。提示推荐使用以下工具：- 梅花 T50 套筒
-

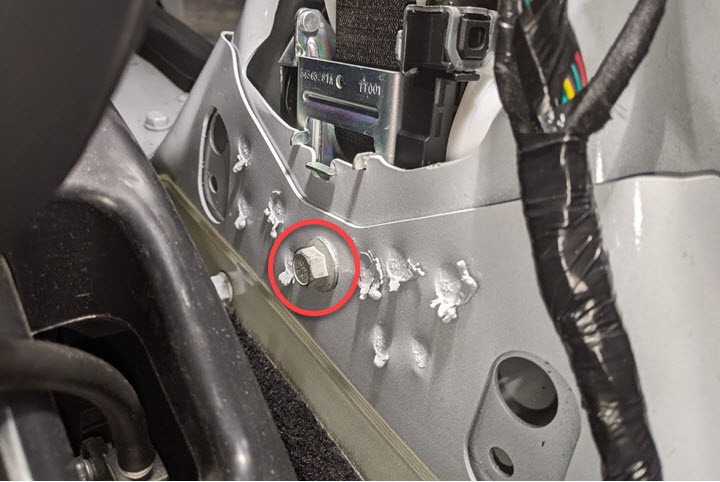

拆下并弃用将第一排左侧座椅安全带卷收器固定到 B 柱下部的螺栓，然后从车上拆下卷收器。45 Nm (33.2 lbs-ft)注此螺栓是固定死的，它将更换为新零件。提示推荐使用以下工具：
- 13 毫米套筒
安装
-
将第一排左侧座椅安全带卷收器放置到 B 柱下部，然后安装将卷收器固定到车辆的新螺栓。45 Nm (33.2 lbs-ft)注此螺栓是固定死的，它将更换为新零件。提示推荐使用以下工具：
- 13 毫米套筒
-
安装一个新的螺栓，将第一排左侧座椅安全带卷收器固定到 B 柱上部。25 Nm (18.4 lbs-ft)注此螺栓是固定死的，它将更换为新零件。提示推荐使用以下工具：
- 梅花 T50 套筒
- 安装座椅安全带中间织带导向器。请参阅安全带中间织带导件（拆卸和更换）。
-
连接第一排左侧座椅安全带卷收器连接器 (x2)。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 安装 B 柱左侧上部饰板。请参阅饰板 - B 柱 - 上 - 左侧（拆卸和更换）。
- 安装 B 柱左侧下部饰板。请参阅饰板 - B 柱 - 下 - 左侧（拆卸和更换）。
- 安装左侧 C 柱下部饰板。请参阅饰板 - C 柱 - 下 - 左侧（拆卸和更换）。
- 将第二排左侧座椅扶起到垂直位置。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 安装第二排左侧和右侧座椅外侧承梁。请参阅承梁 - 外 - 座椅 - 第二排 - 左侧（拆卸和更换）。
- 安装左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
- 安装 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
-
将前排座椅安全带联动装置安装到预紧器上：
- 将前排座椅移回原位。
- 升起所有车窗，关闭所有车门。
