车门总成 - 后 - 左侧(拆卸和更换)

校正代码 10106202 1.38 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2026-11-09: 在面板定位程序中添加了剩余卡子固定件相关步骤和参考信息。
  • 2026-02-23: 添加了在断开车门压力传感器电气连接器前先断开低压电源的步骤。

拆卸

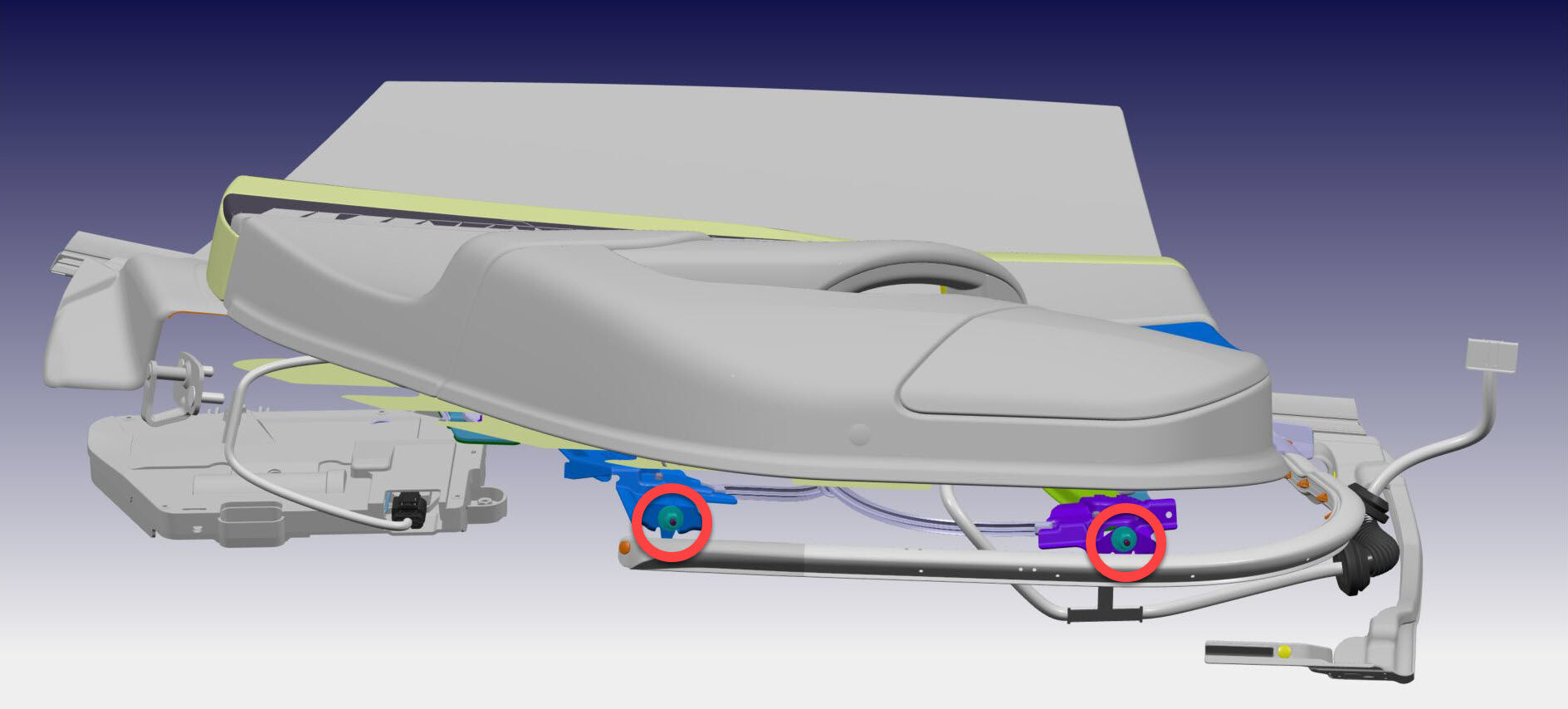

  1. 拆下左侧后车门饰板。请参阅 面板 - 车门饰板 - 后部 - 左侧(拆卸和更换)。

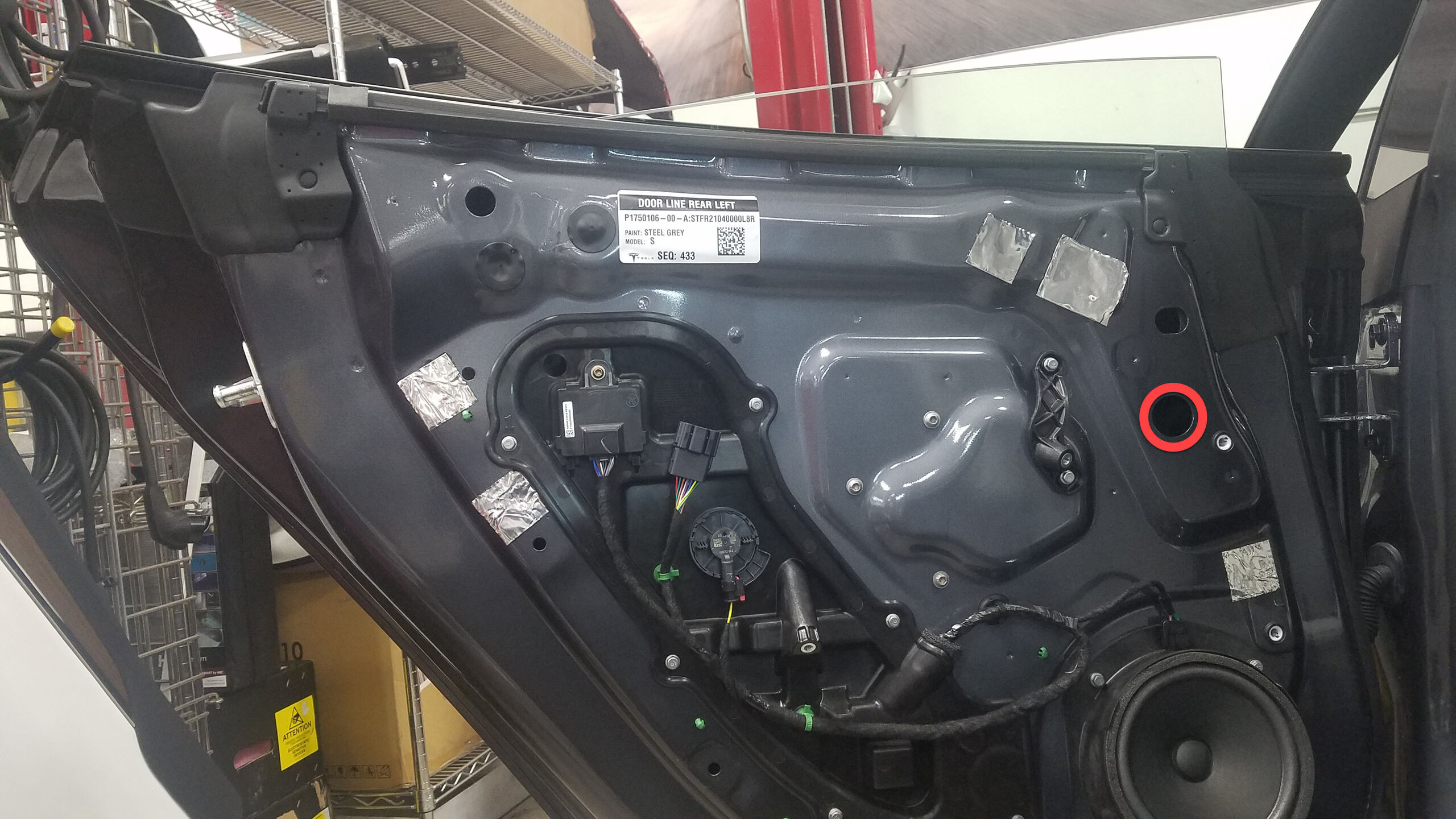

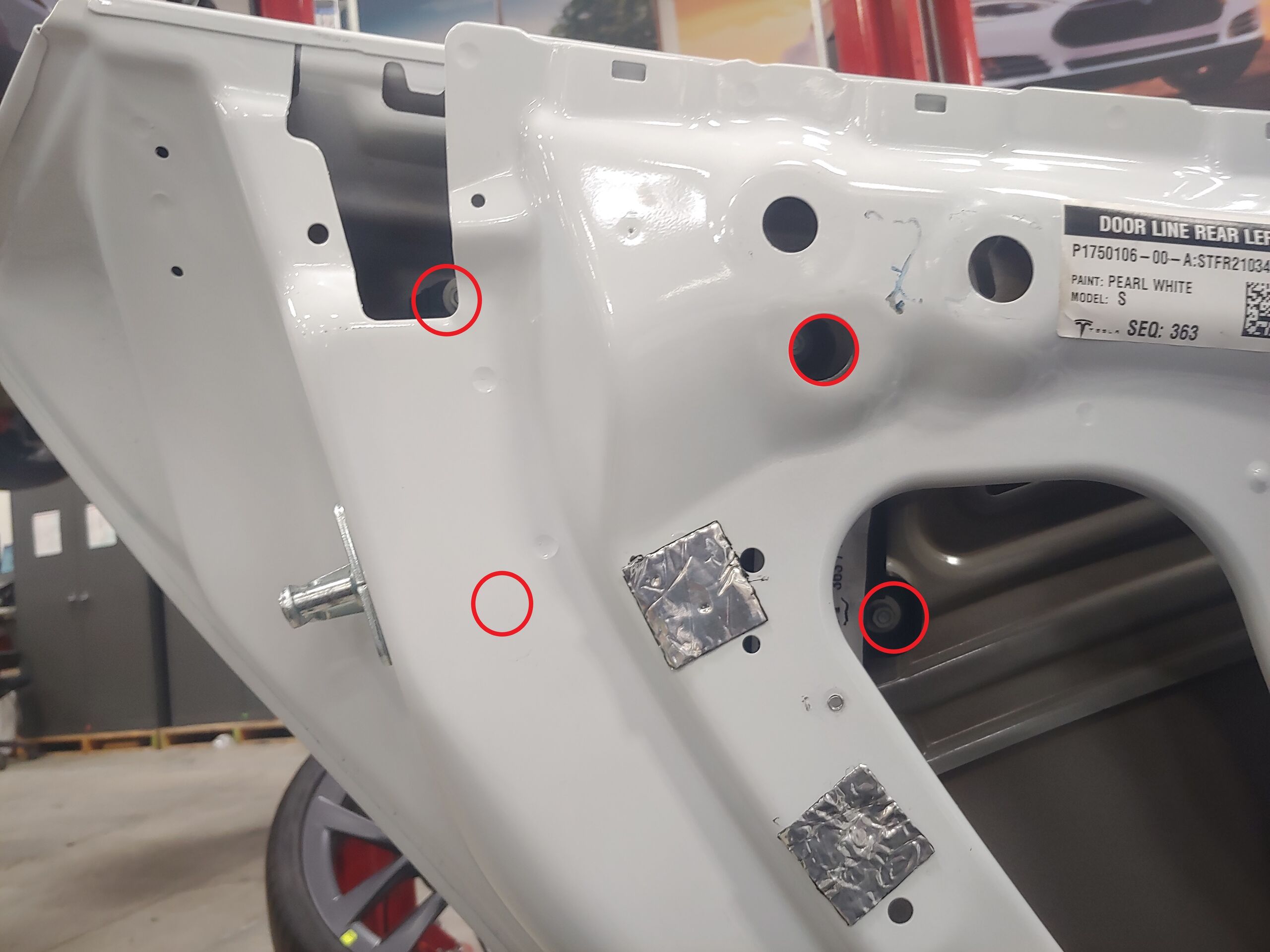

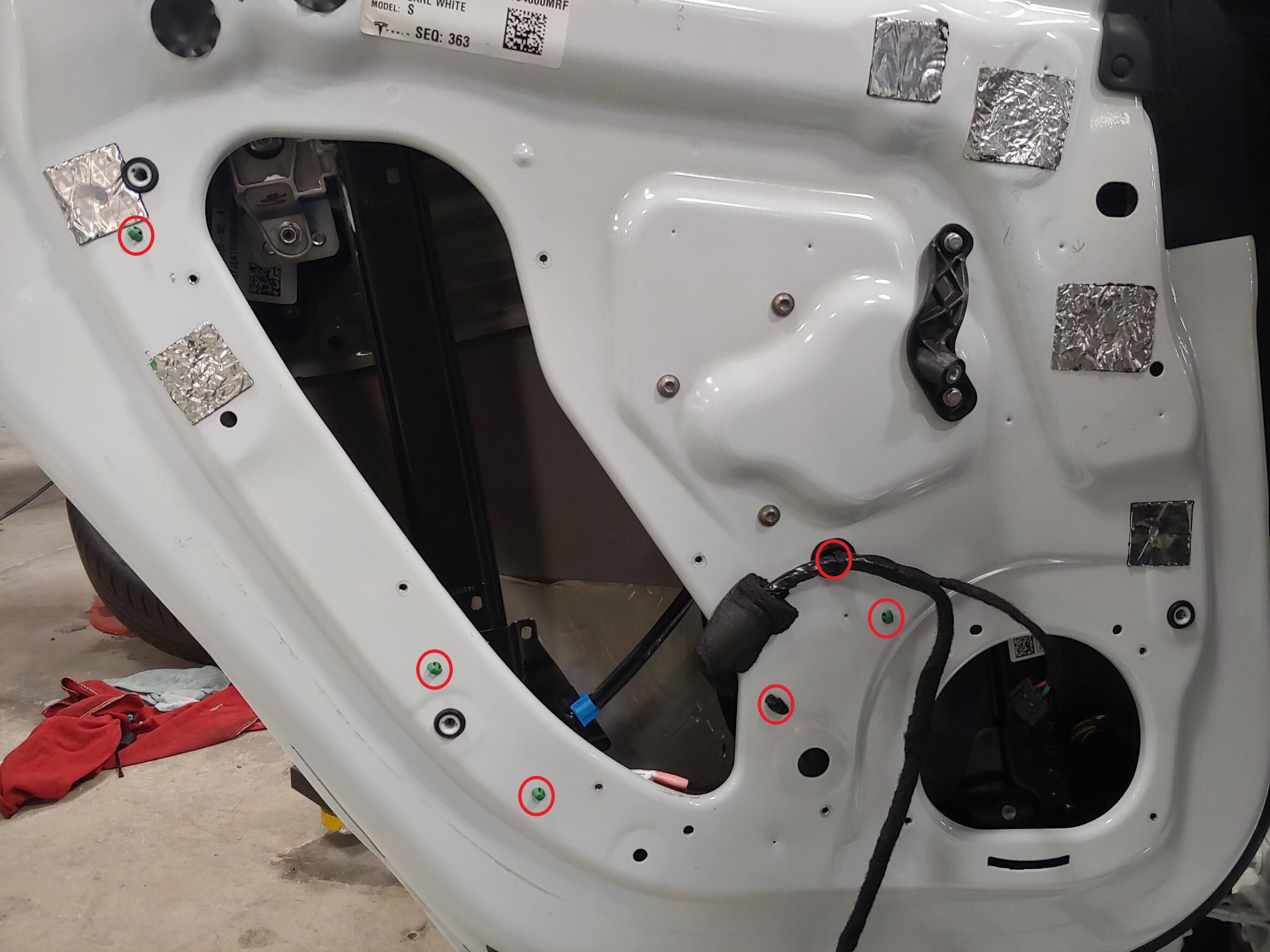

  2. 将剩余卡子固定件从后车门上拆下。
    注
    固定件数量可能有所不同。

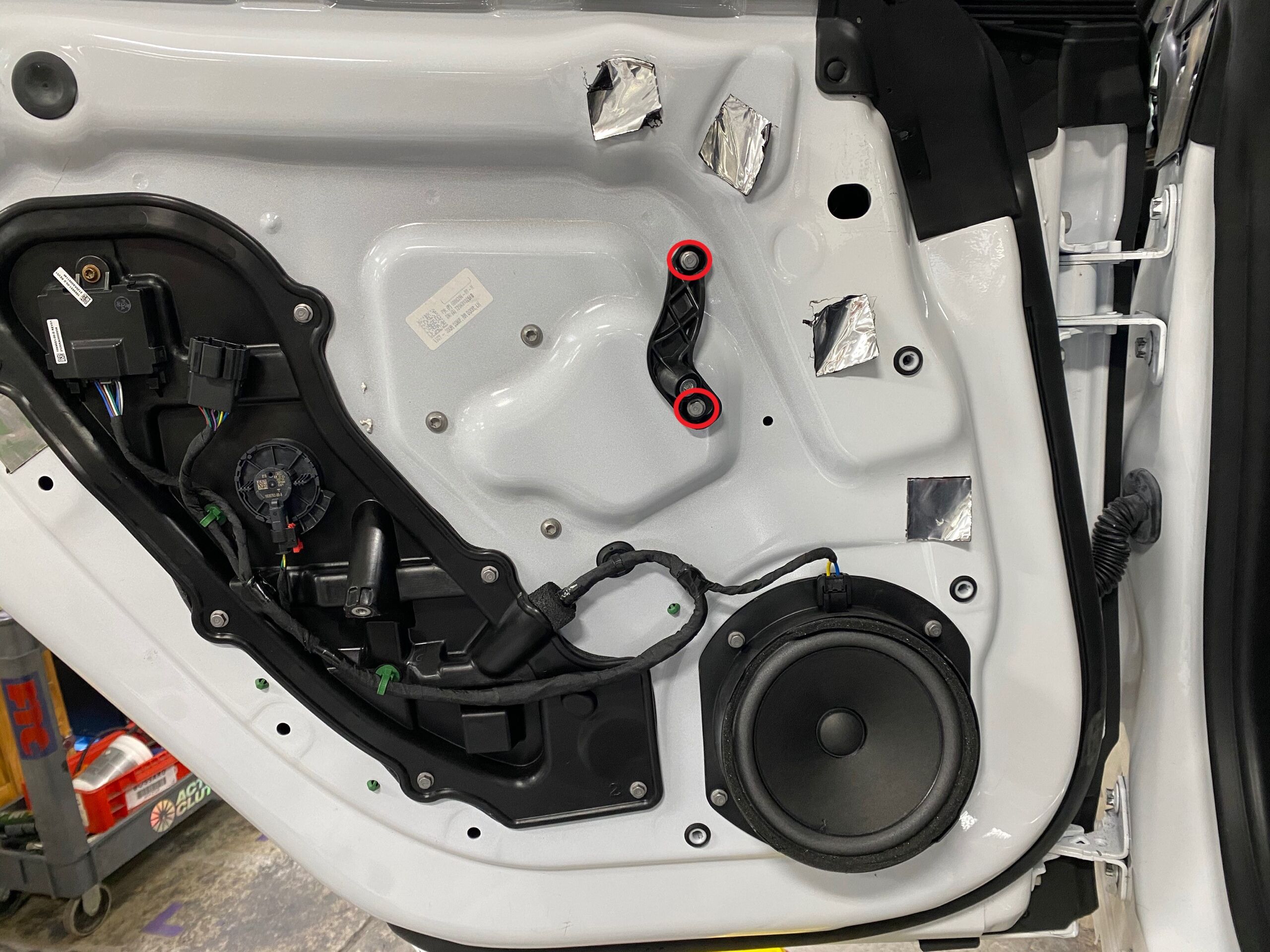

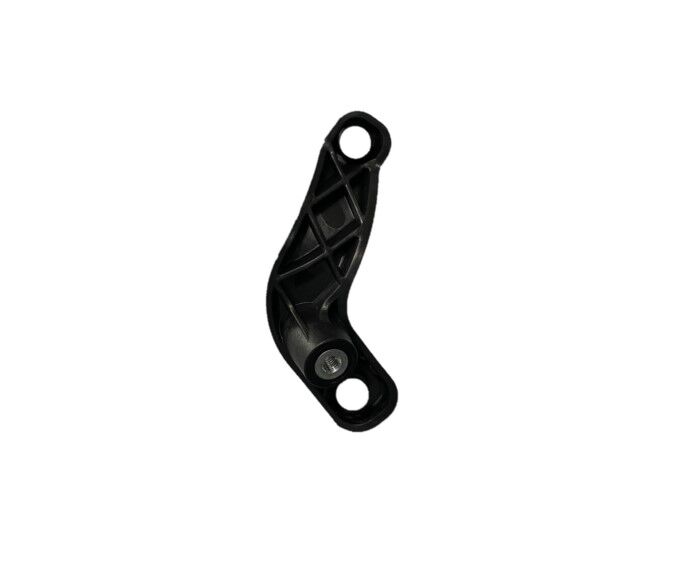

  3. 拆下将左后车门把手固定到车门总成的螺栓(2 个),然后将把手从车门上拆下。
    提示
    推荐使用以下工具:
    • 8 毫米套筒

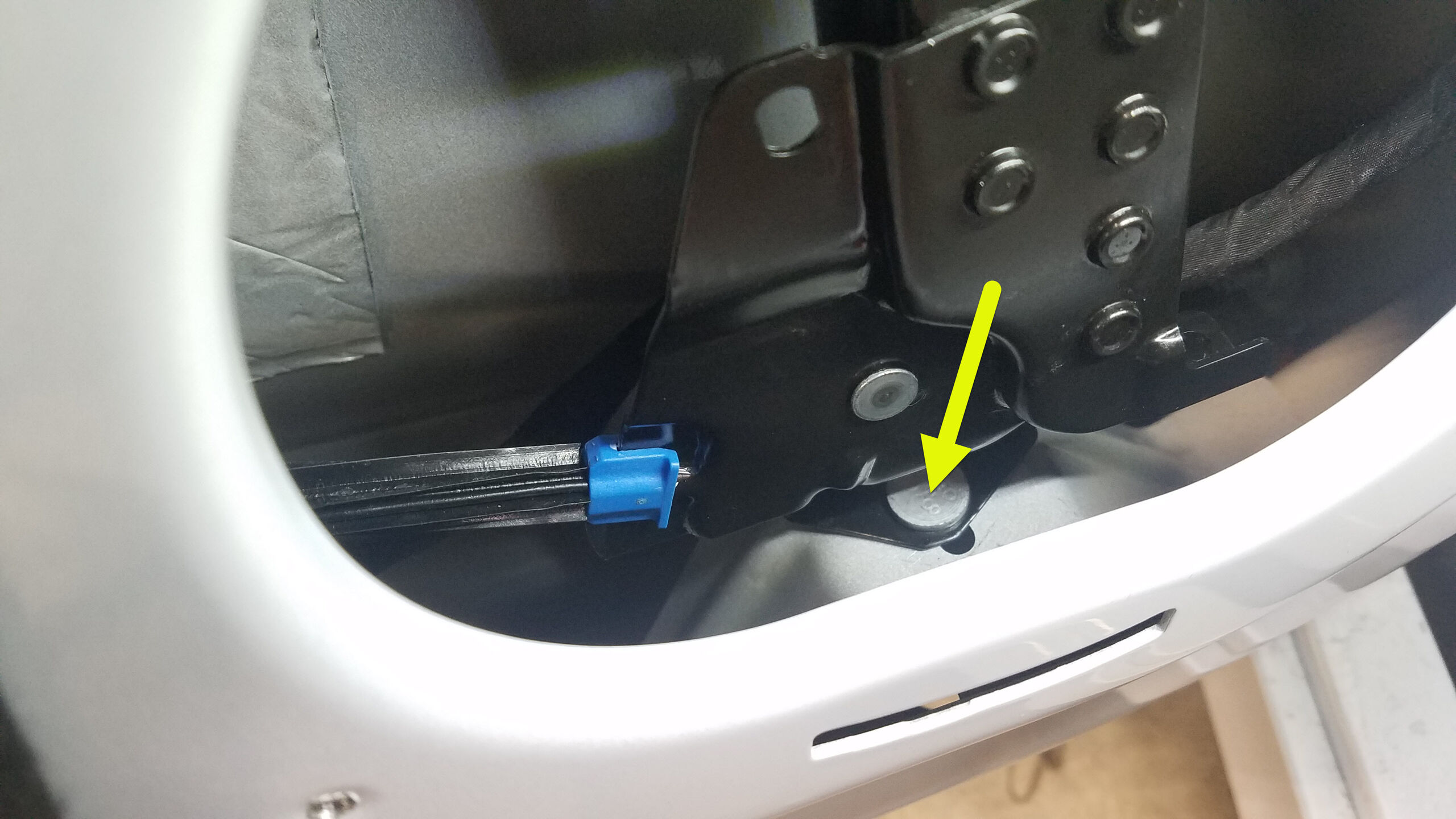

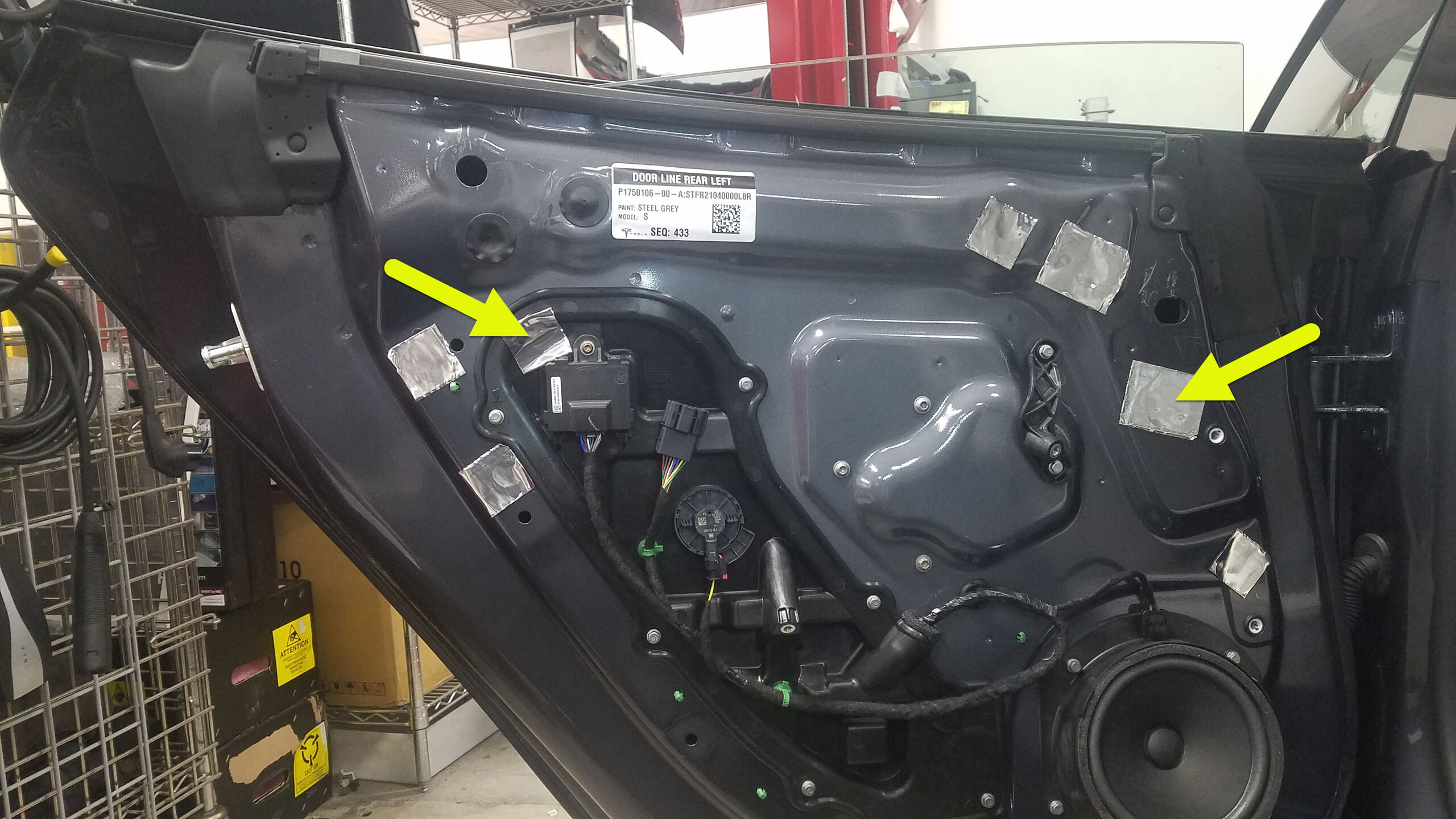

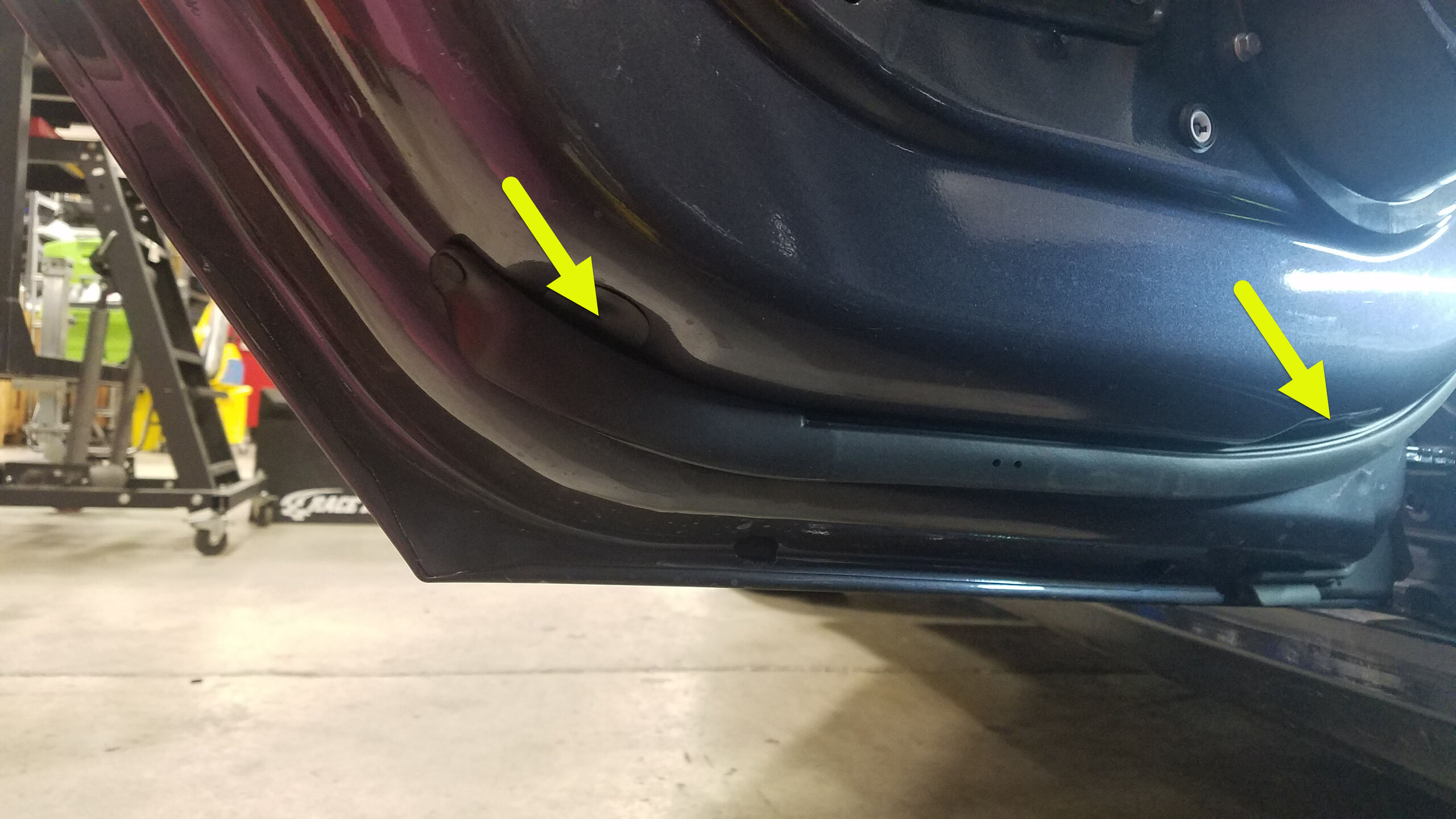

  4. 拆下覆盖在左后车门升降器隔离夹上的丁基橡胶贴片。

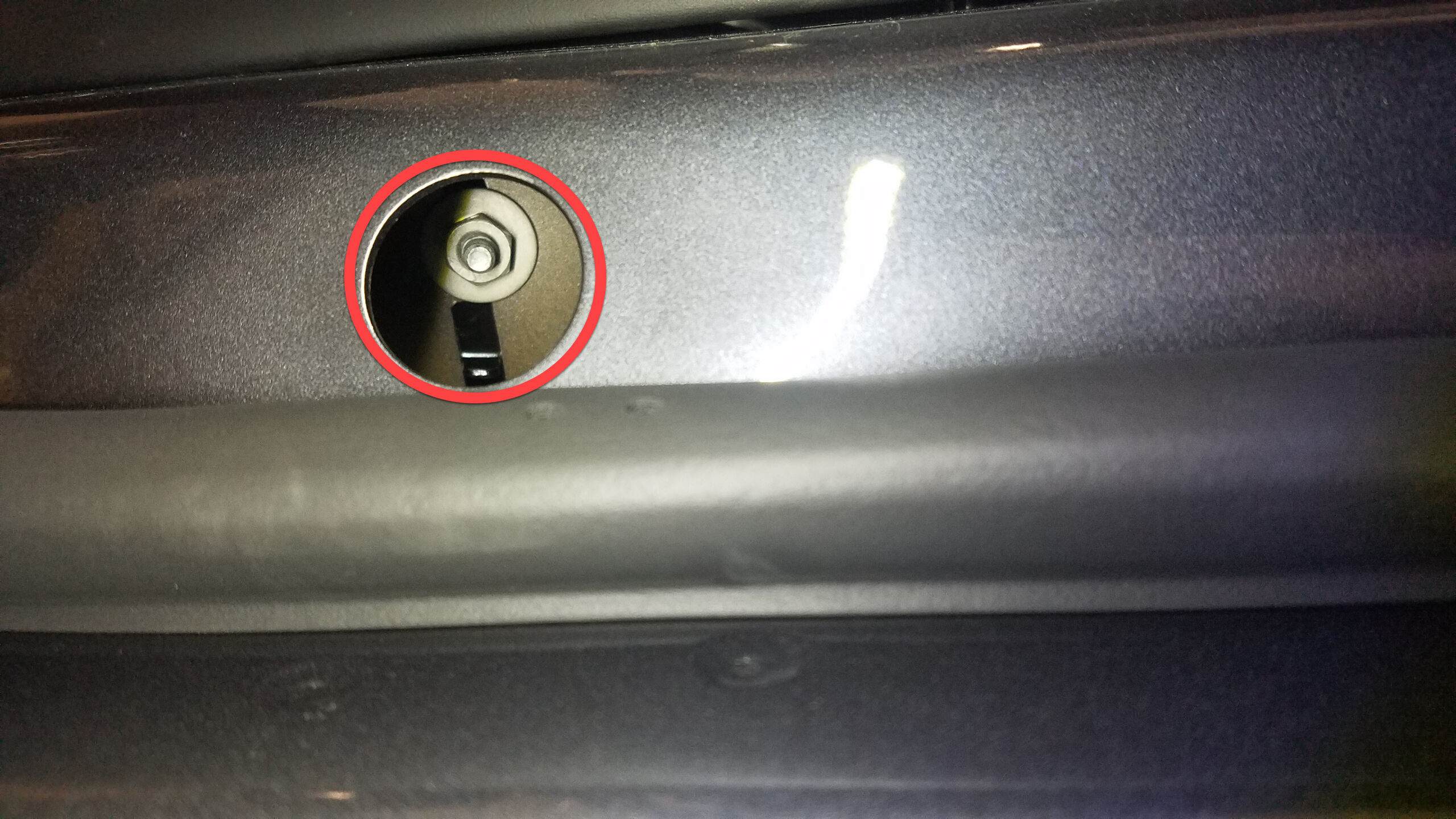

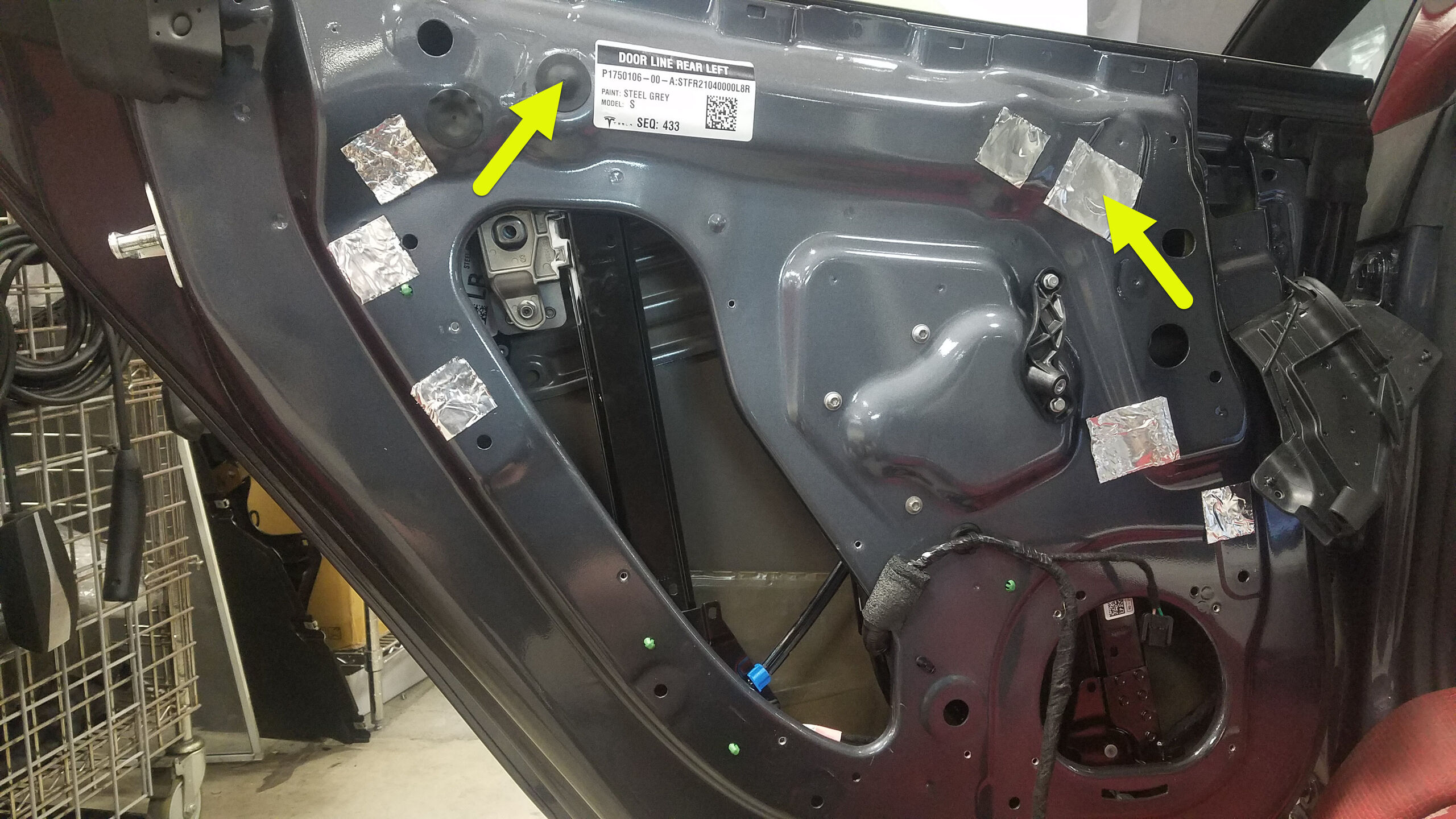

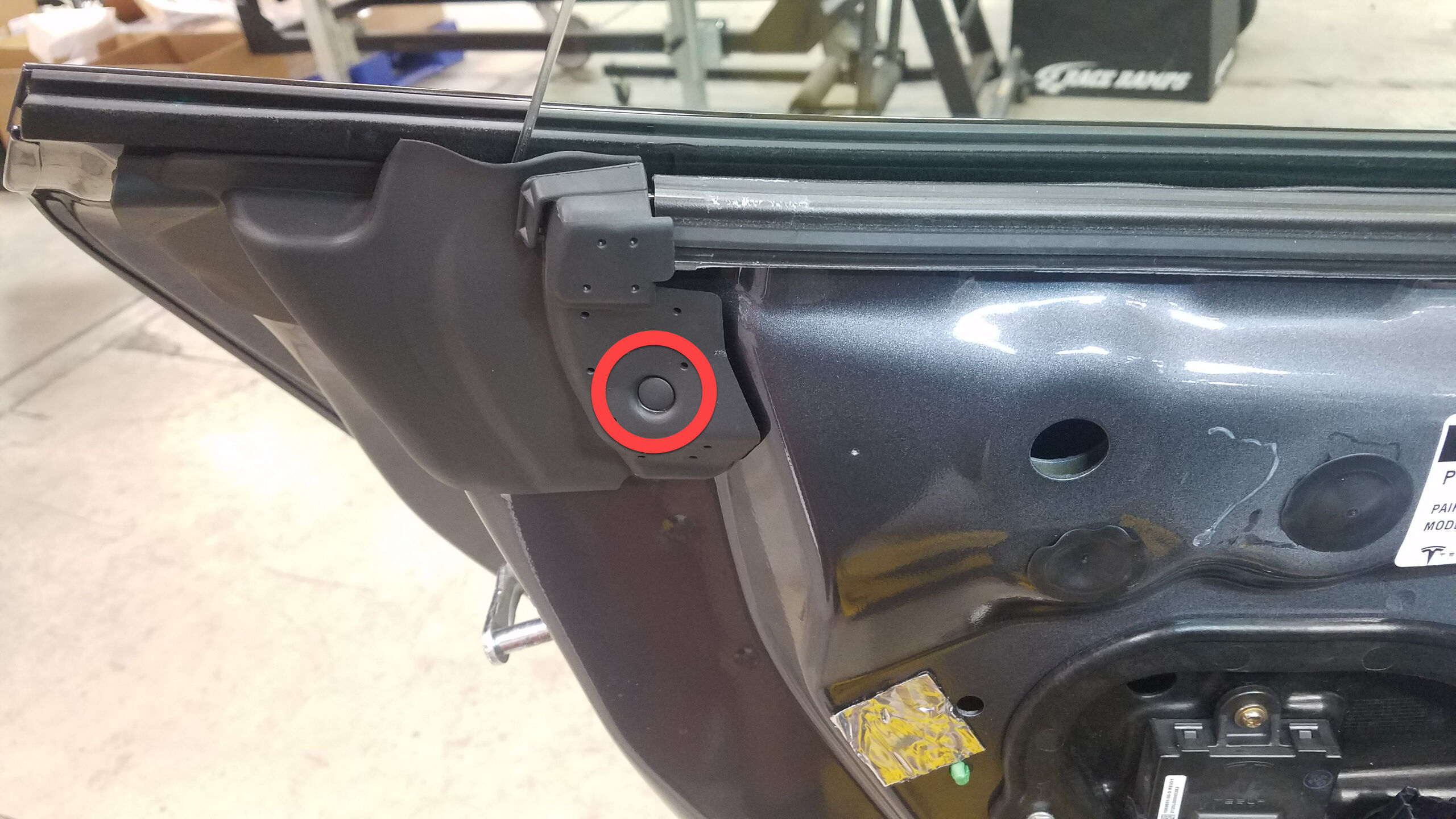

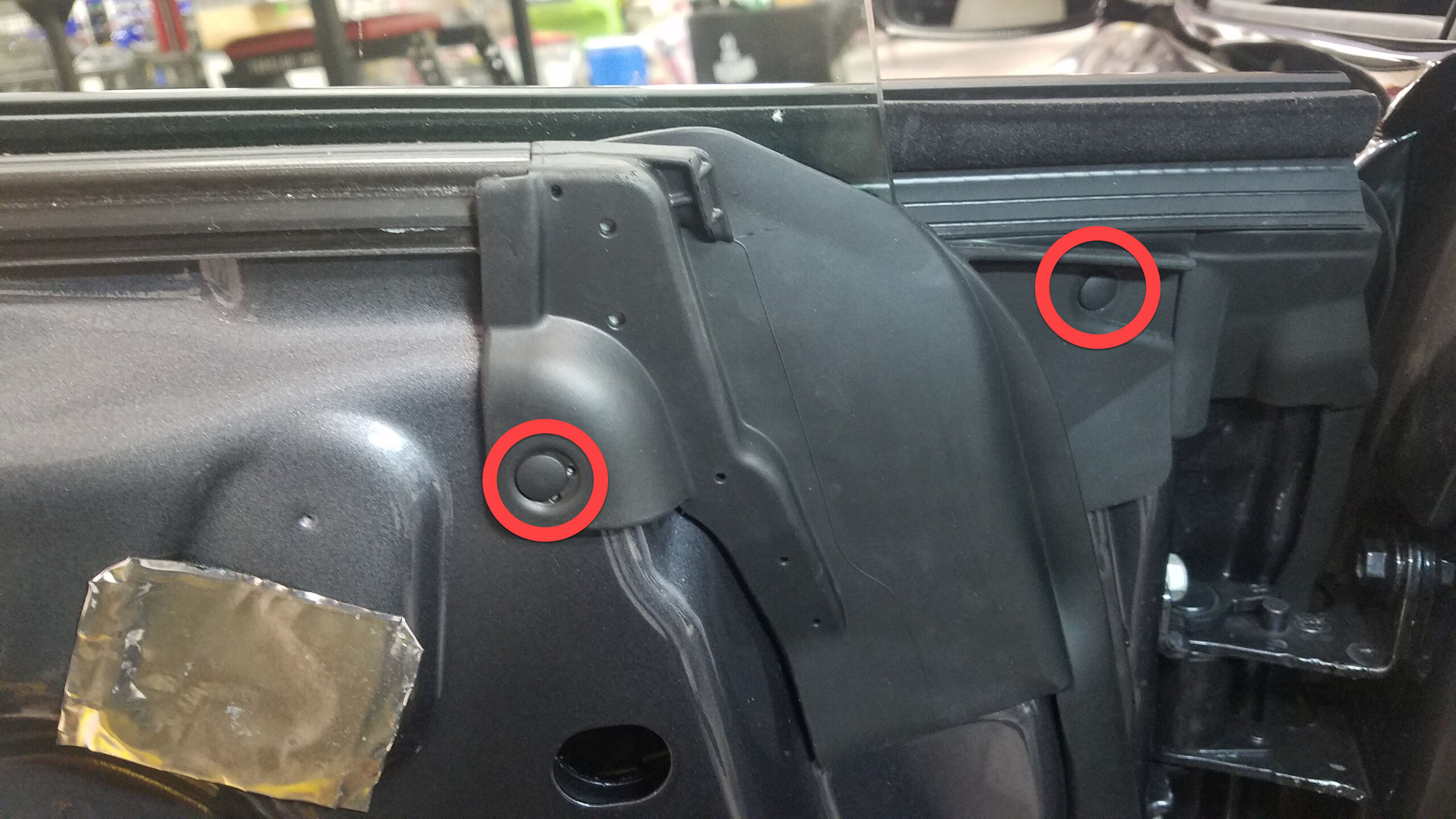

  5. 拆卸覆盖在左后车门开口处的螺塞(2 个),以接触左后车门升降器安装导轨。
  6. 将车窗开关专用工具连接到左后车门线束。

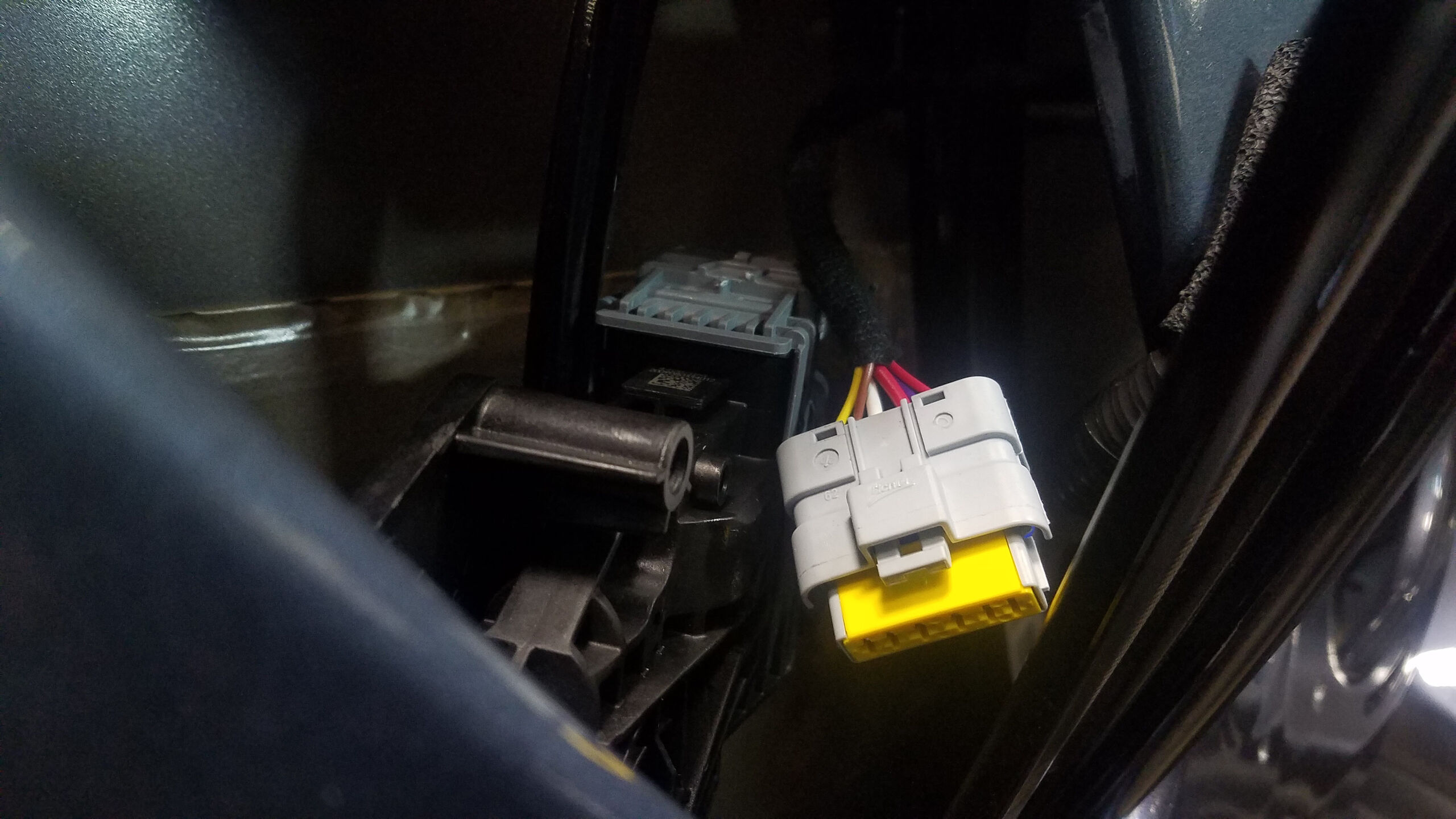

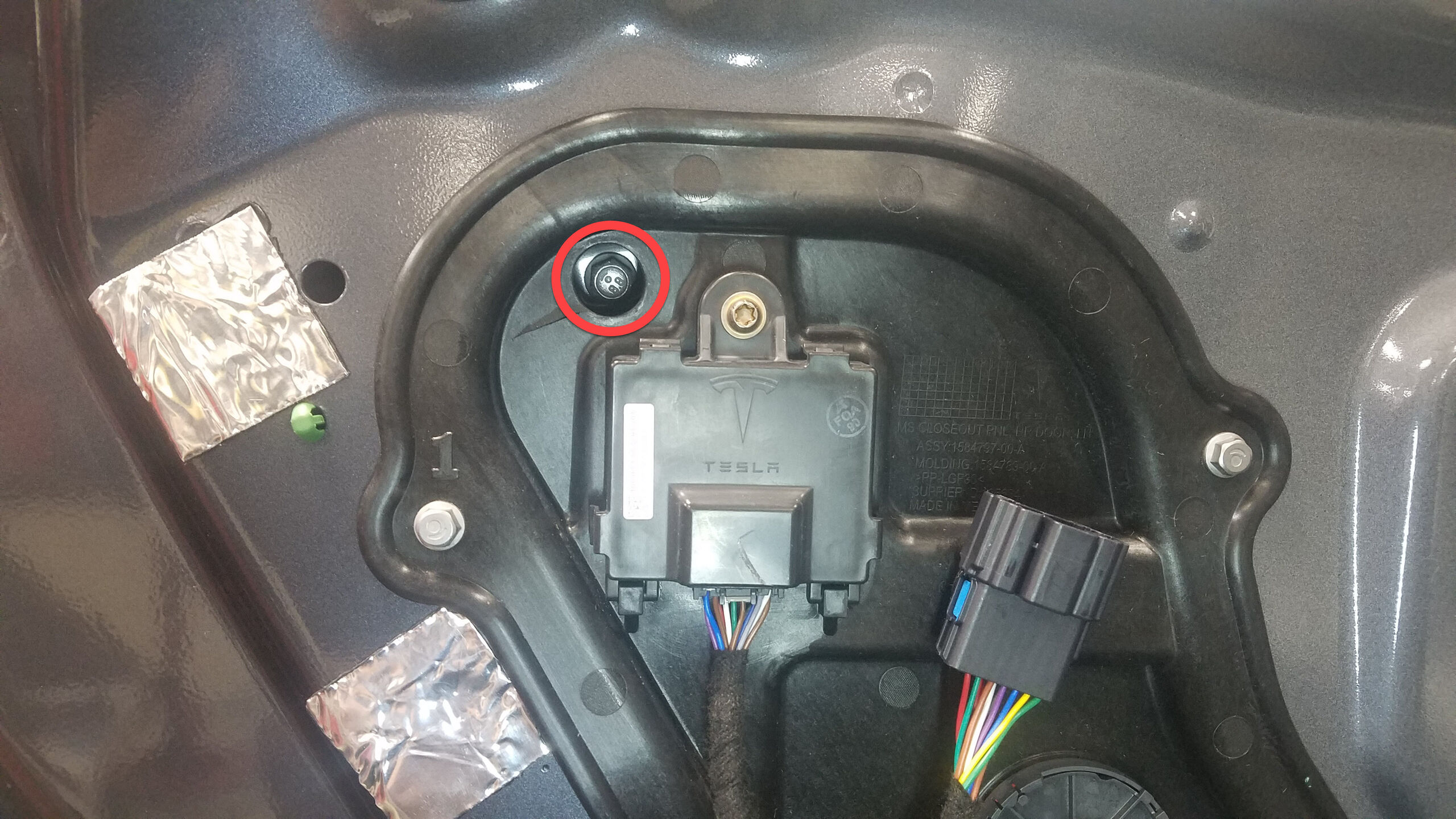

  7. 拉动白色锁片以松开连接器锁,然后断开左侧后车门把手控制器电气连接器。

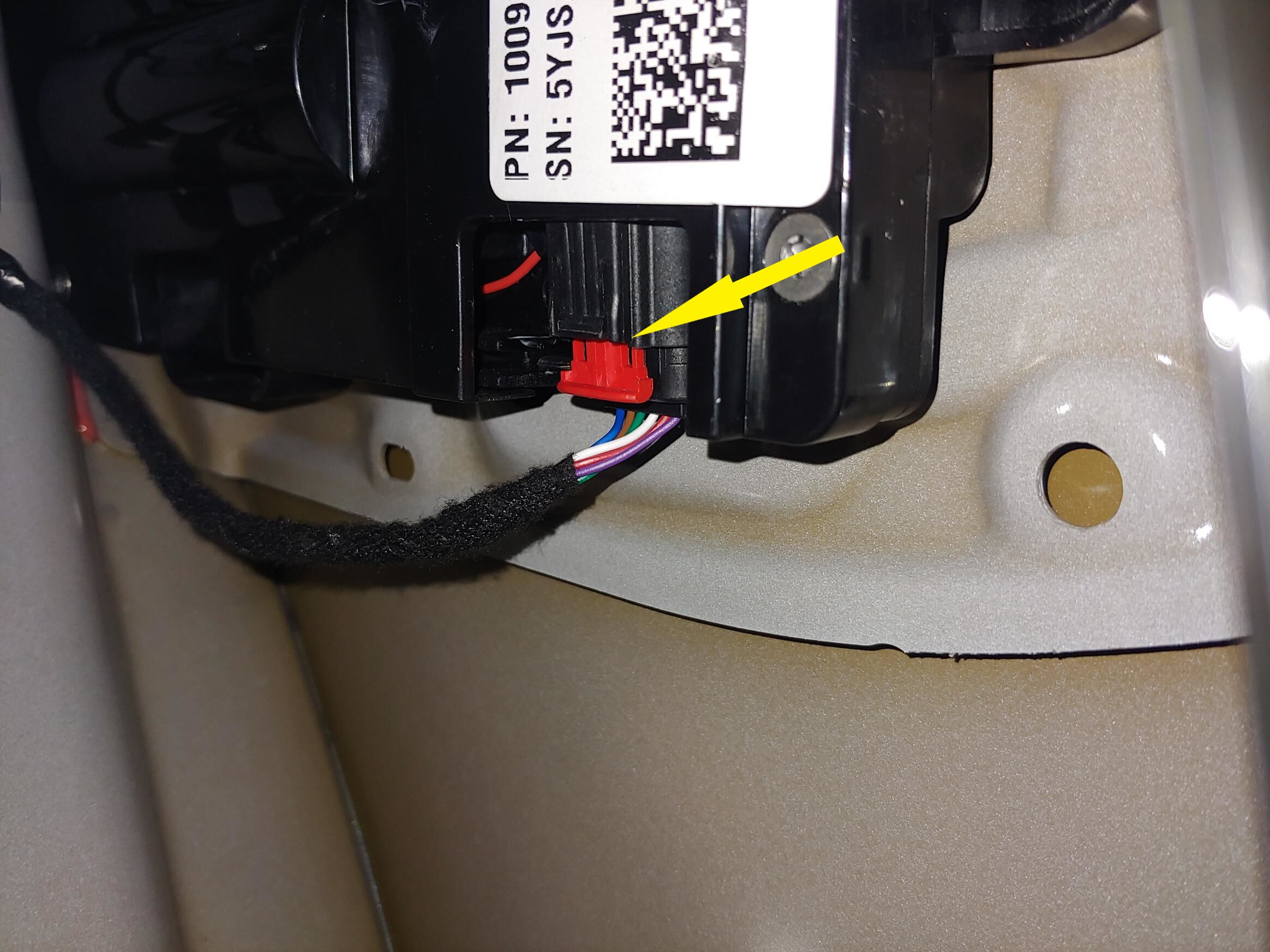

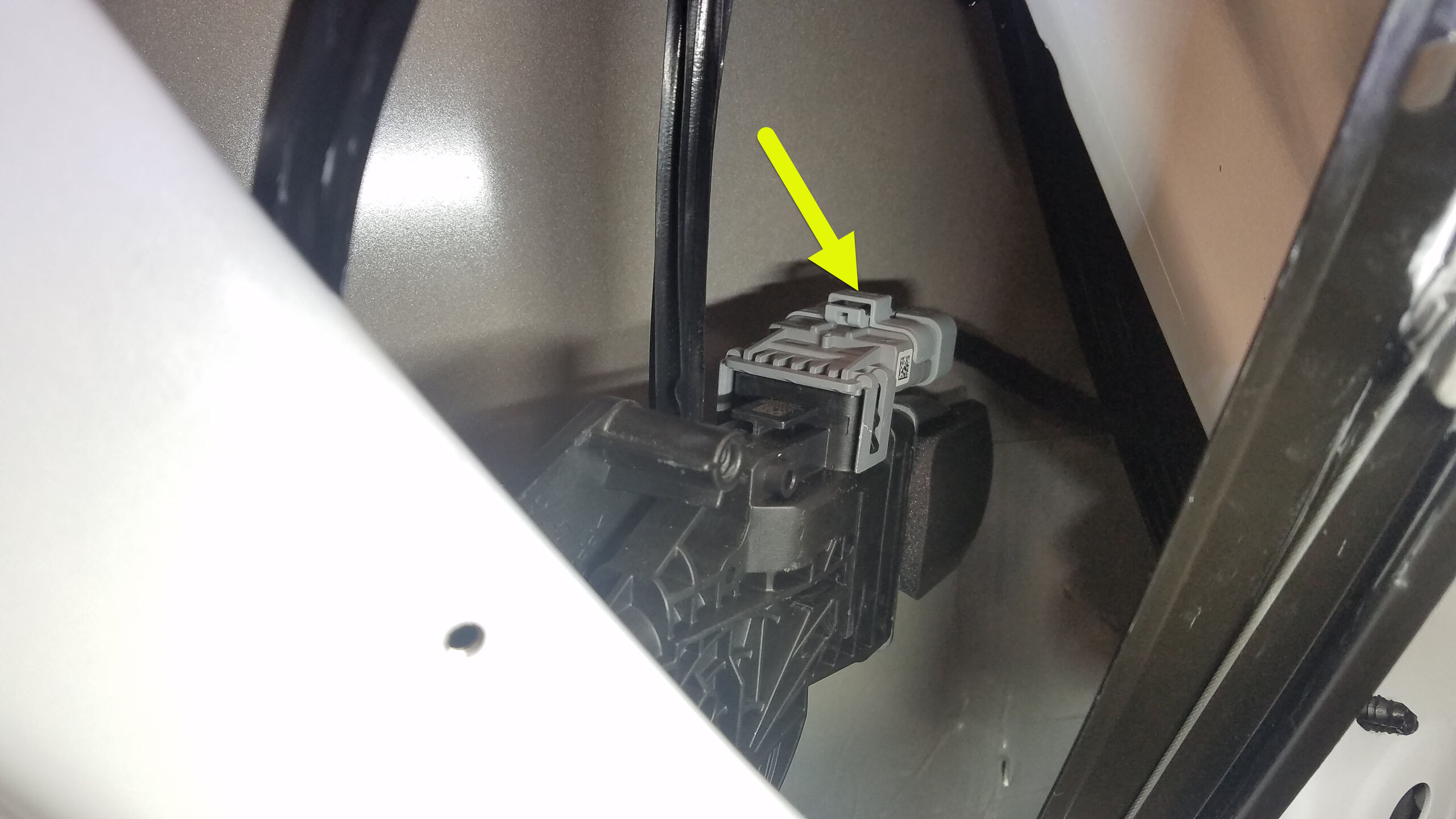

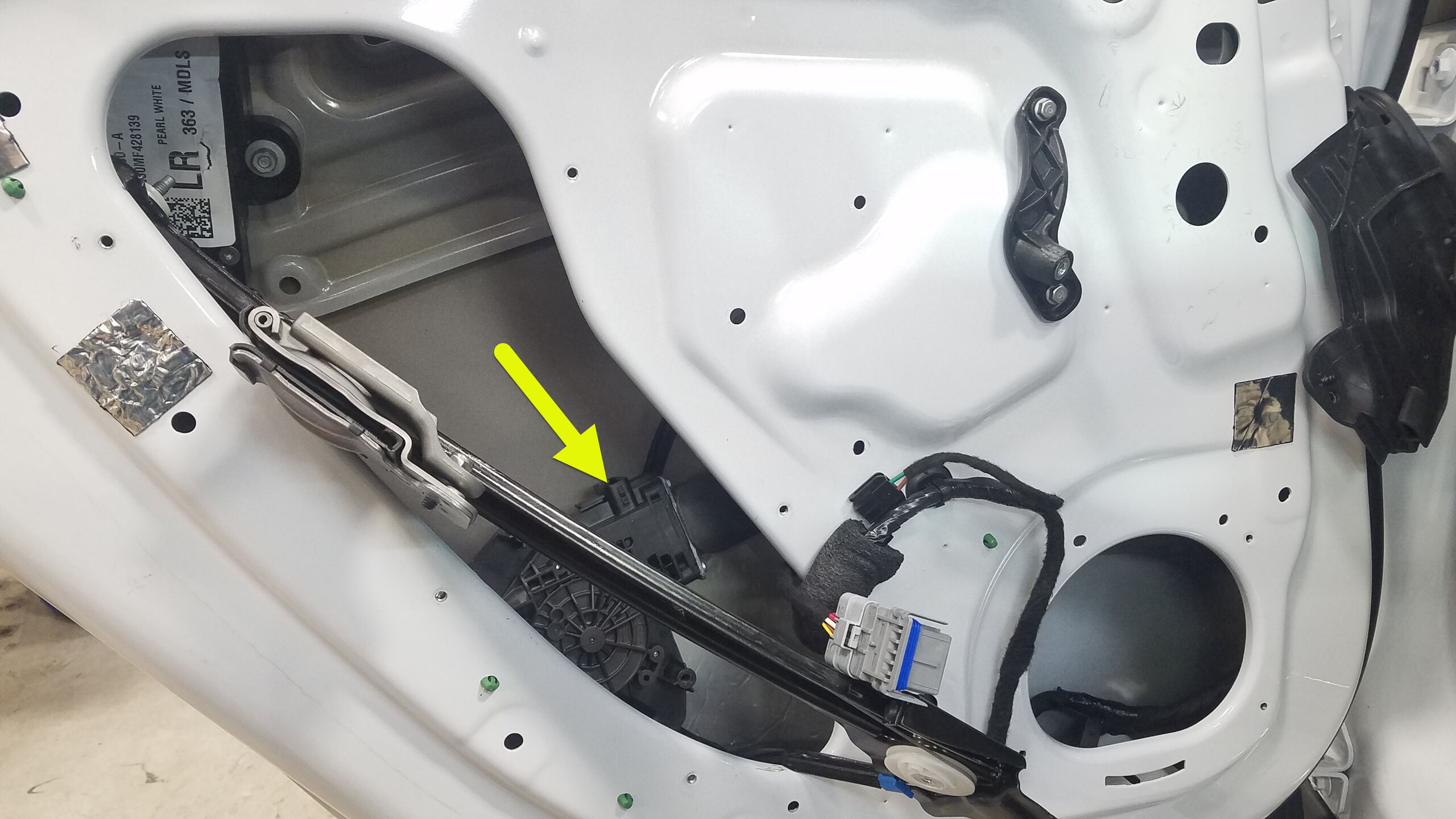

  8. 断开左后车门压力传感器电气连接器。
    注
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

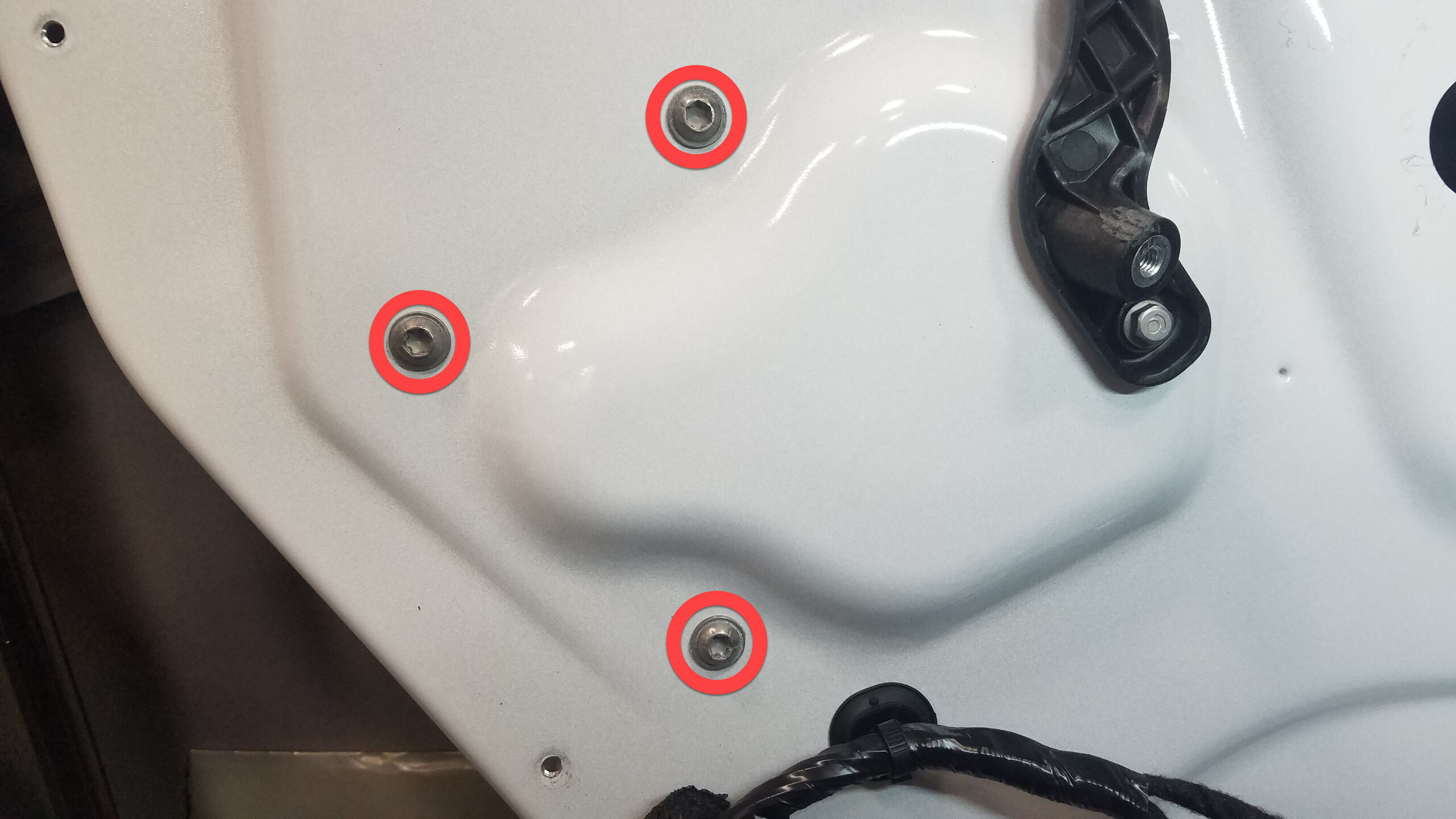

  9. 拆卸将左后车门封闭板固定到车门总成的螺栓(6 个)。
    提示
    推荐使用以下工具:
    • 8 毫米套筒

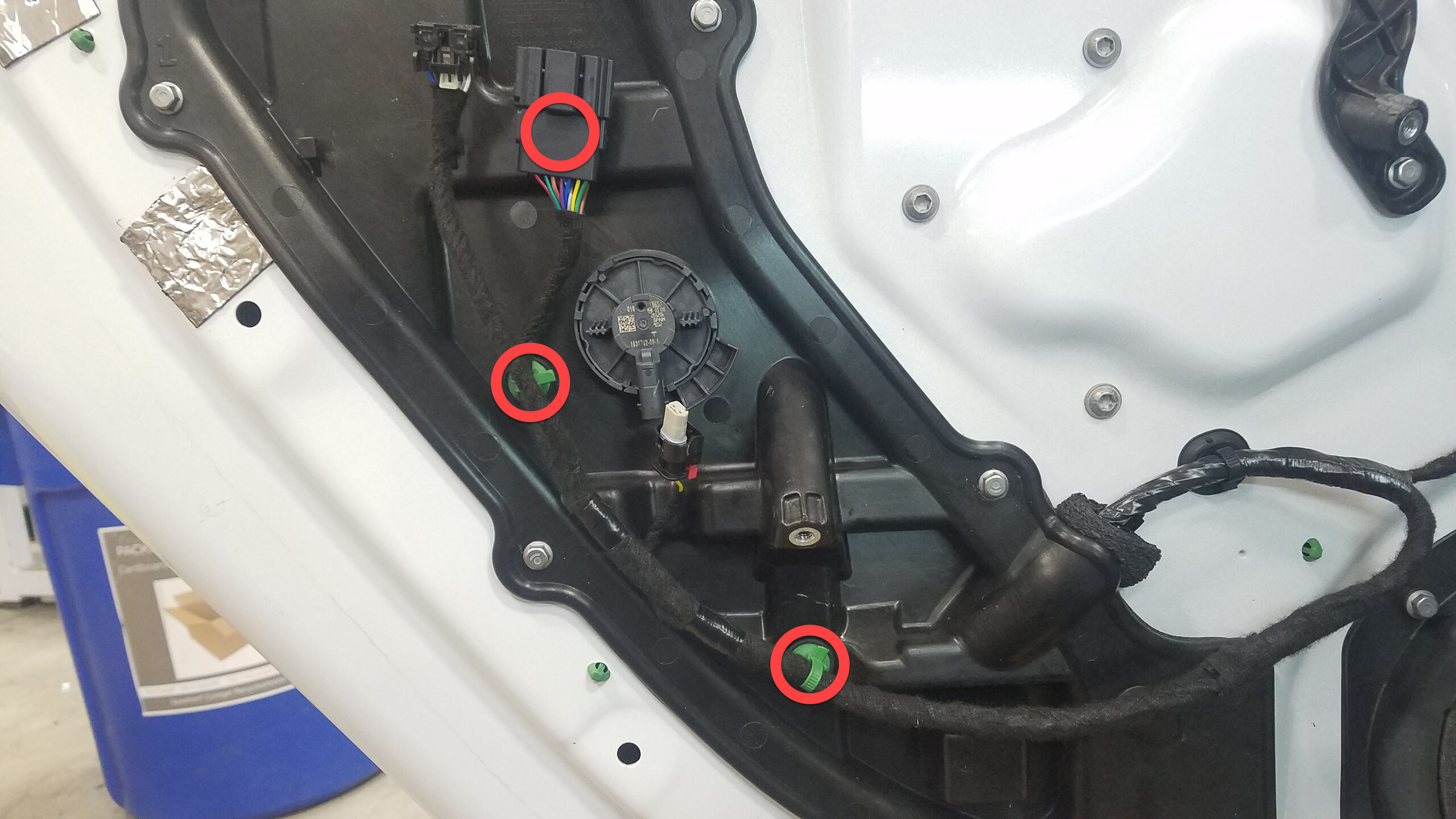

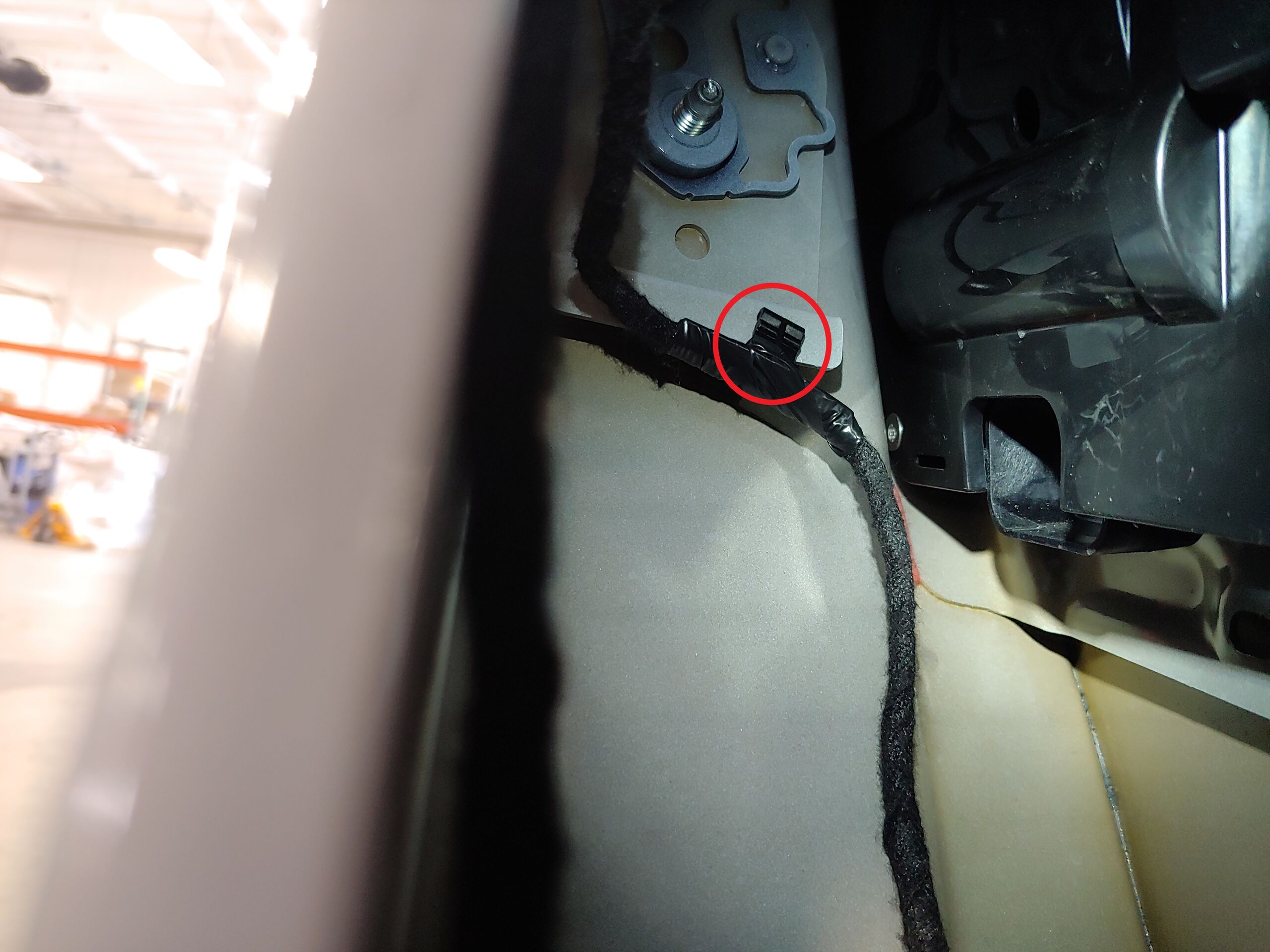

  10. 拆下将电线线束固定到左侧后车门封闭板的卡子(3 个),然后从车上拆下封闭板。
    注
    从封闭板的背面松开卡子,以防止损坏封闭板。
  11. 拆下左侧后车门扬声器。请参阅 扬声器 - 后车门 - 左侧(拆卸和更换)。

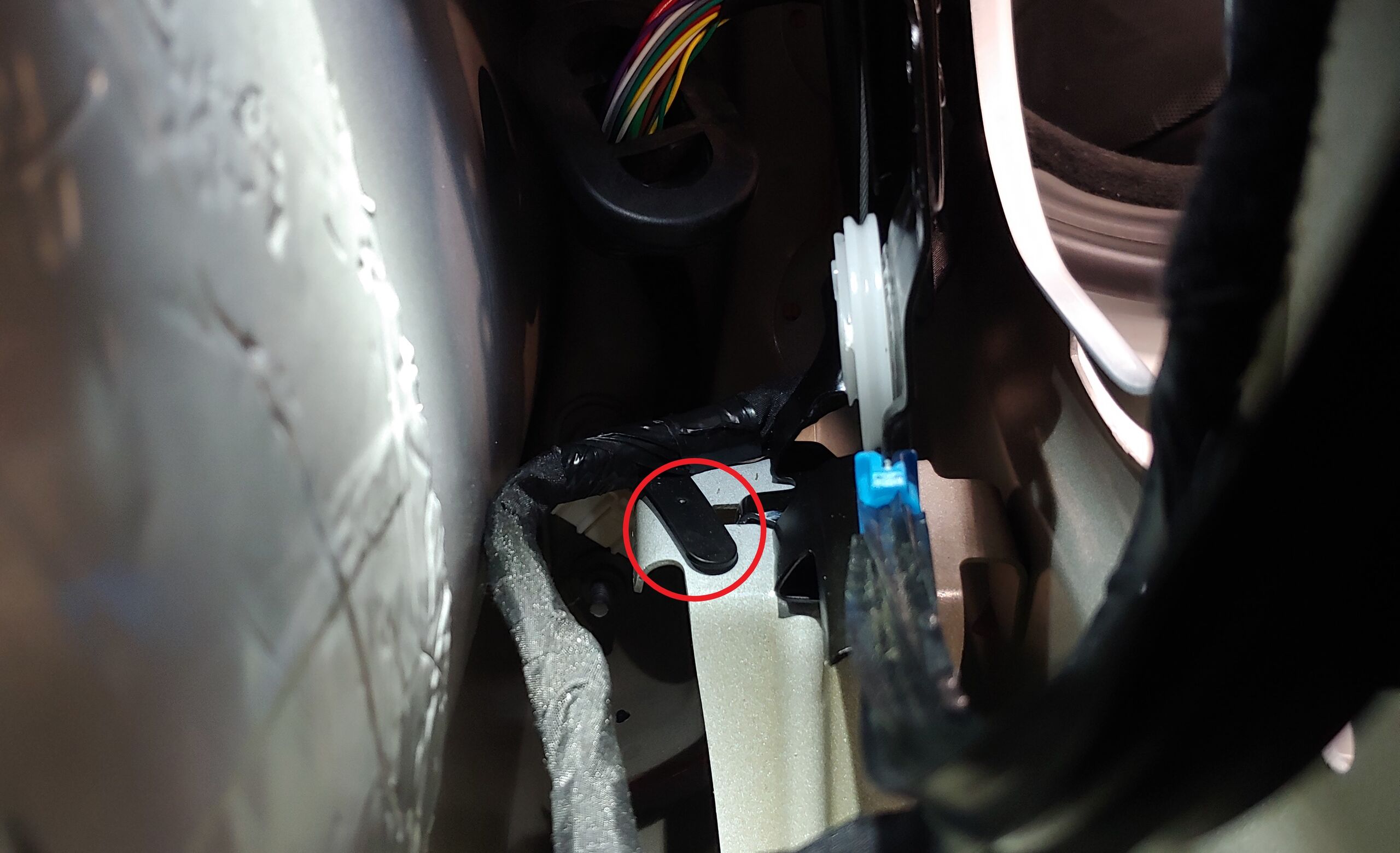

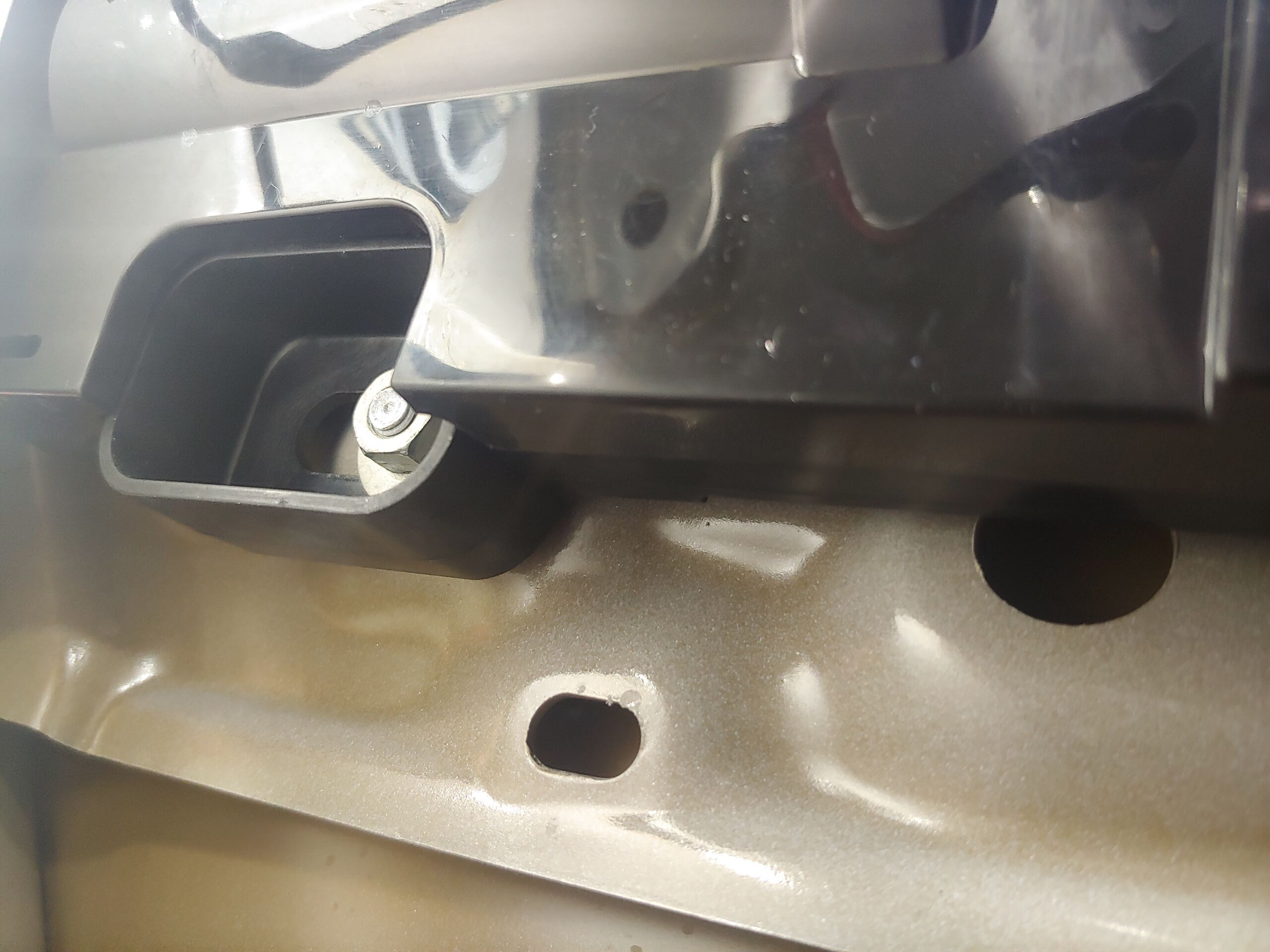

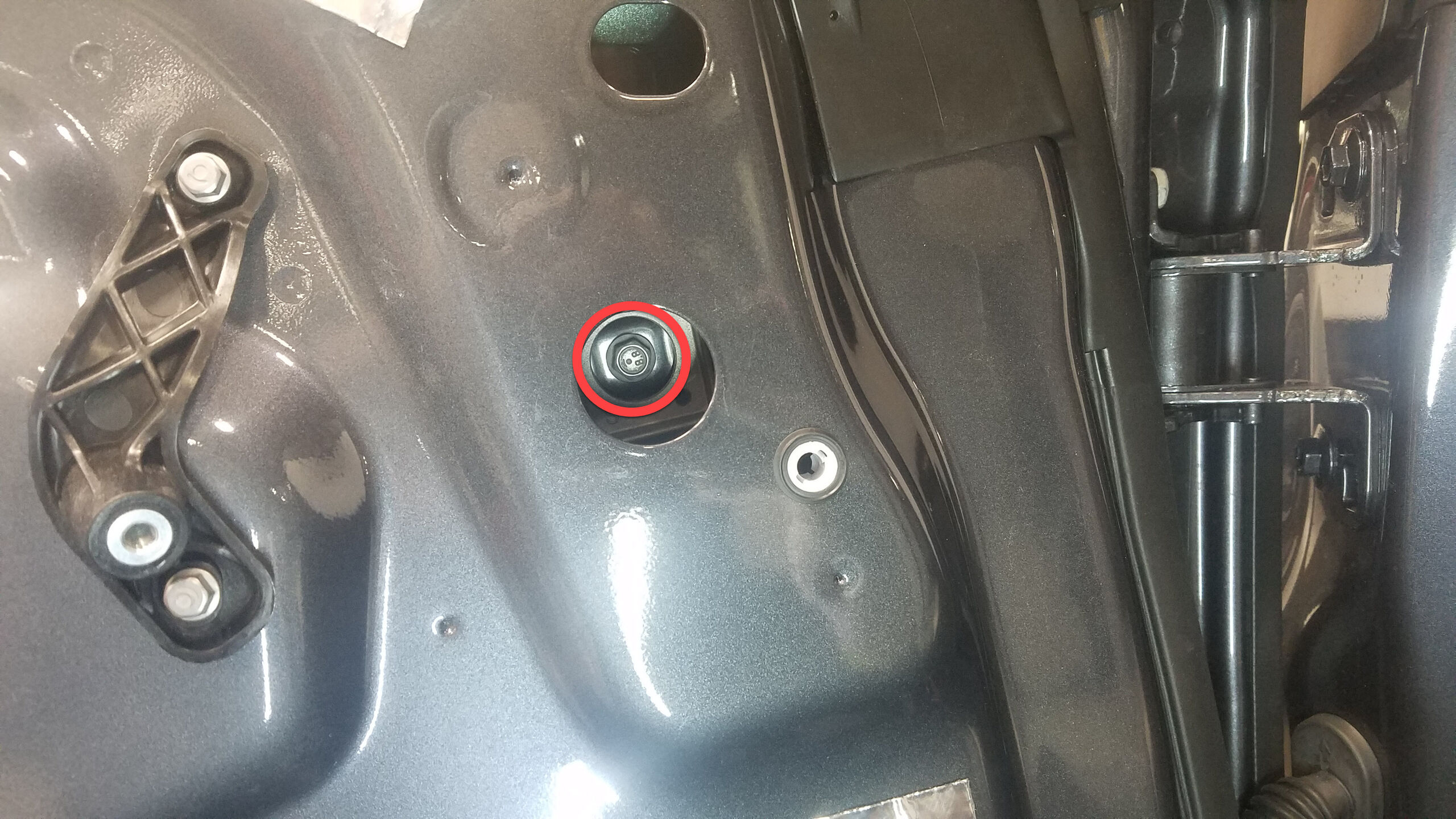

  12. 使用车窗开关专用工具将左侧后门玻璃部分升起,以便接触到最靠前的升降器隔离夹。

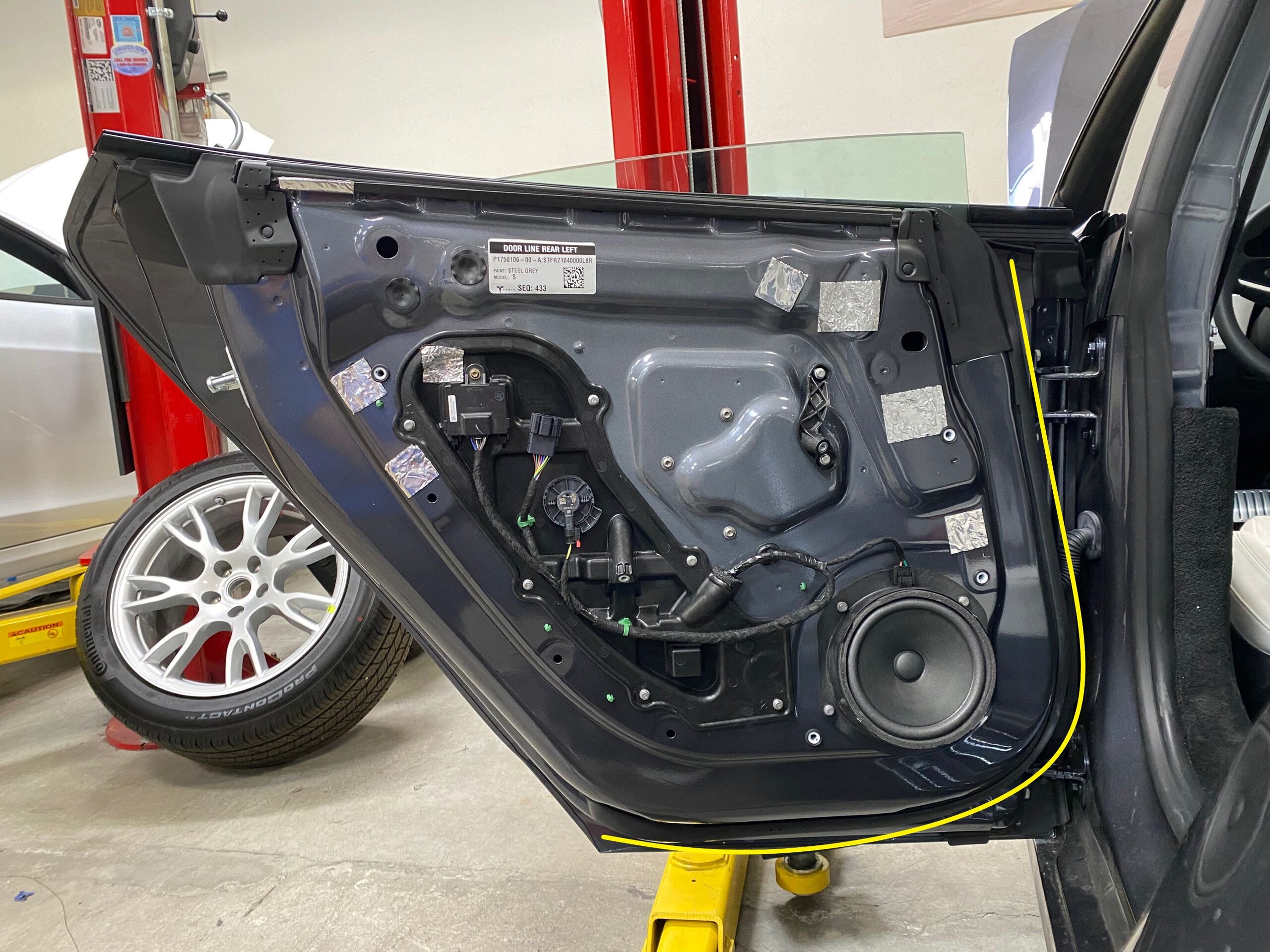

  13. 将左侧 C 柱边缘密封条从左后车门总成上松开,然后将密封条从总成上拆下。
  14. 将左后车门边缘密封条从左后车门总成上松开,然后将密封条从总成上拆下。

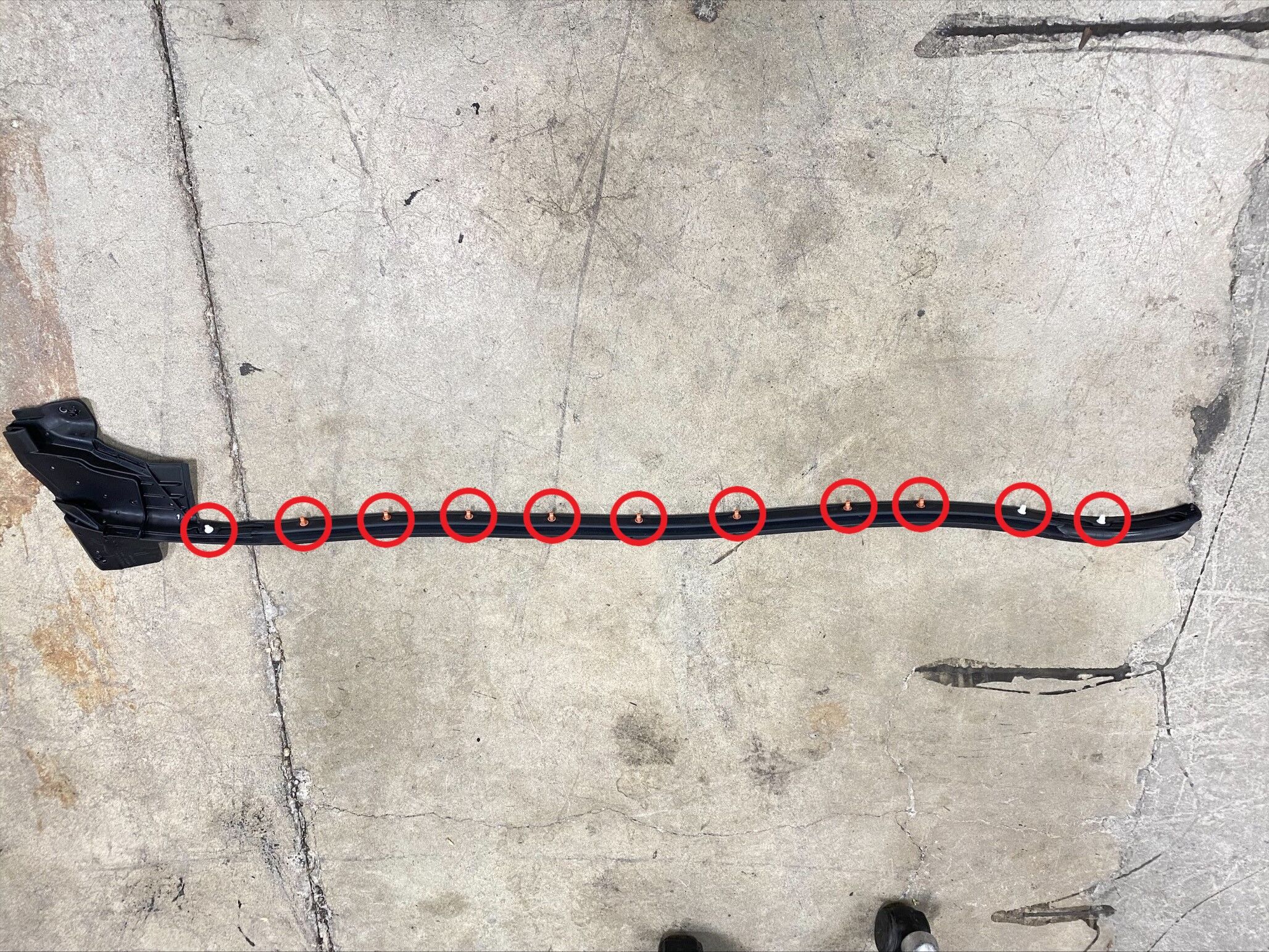

  15. 松开将左后车门密封条固定到车门总成的卡子(11 个),然后将密封条从总成上拆下。
  16. 拆下左侧 B 柱边缘的后门密封条。请参阅 密封 - 车门 - 后 - 边缘 - B 柱 - 左侧(拆卸和更换)。

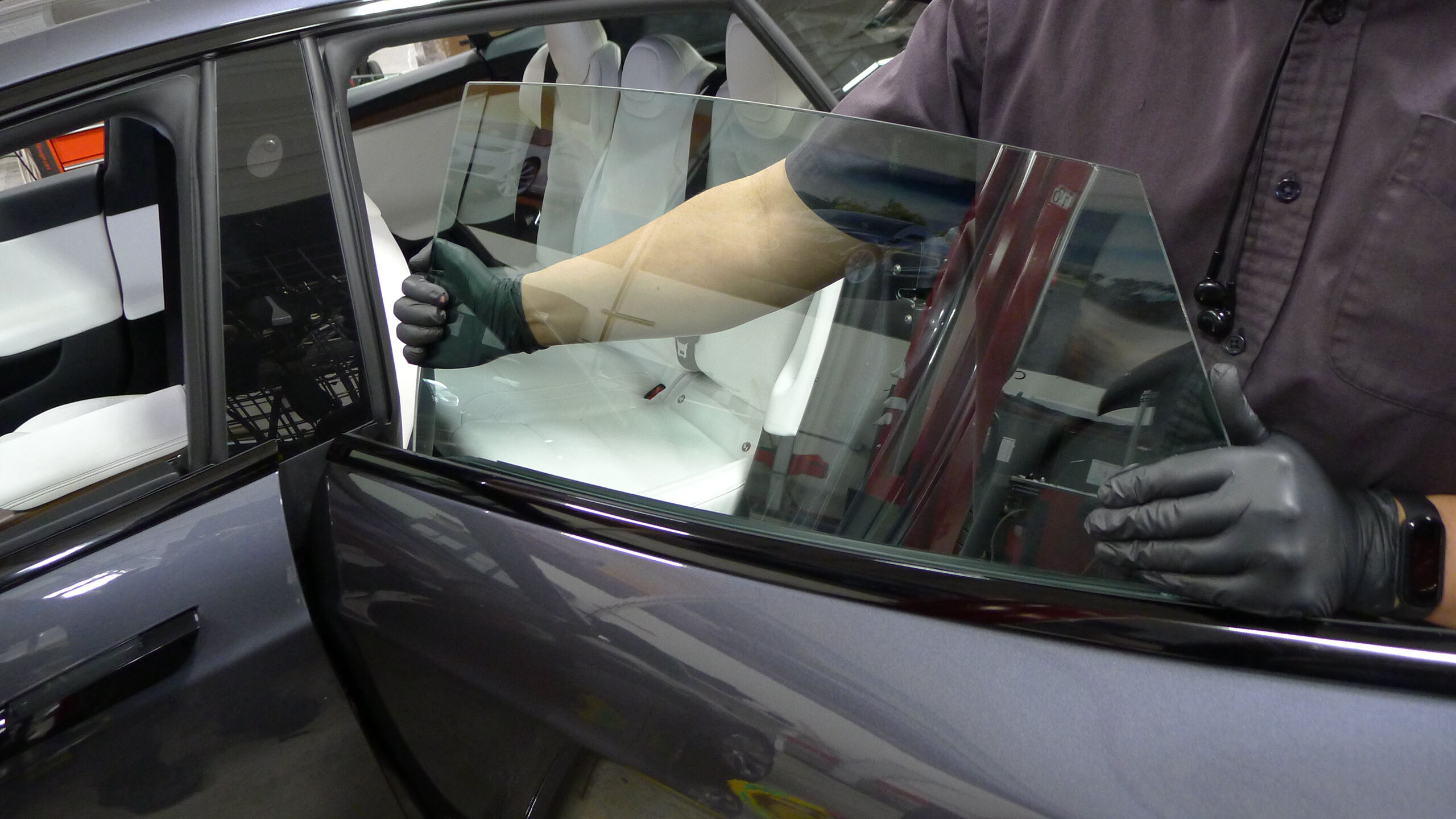

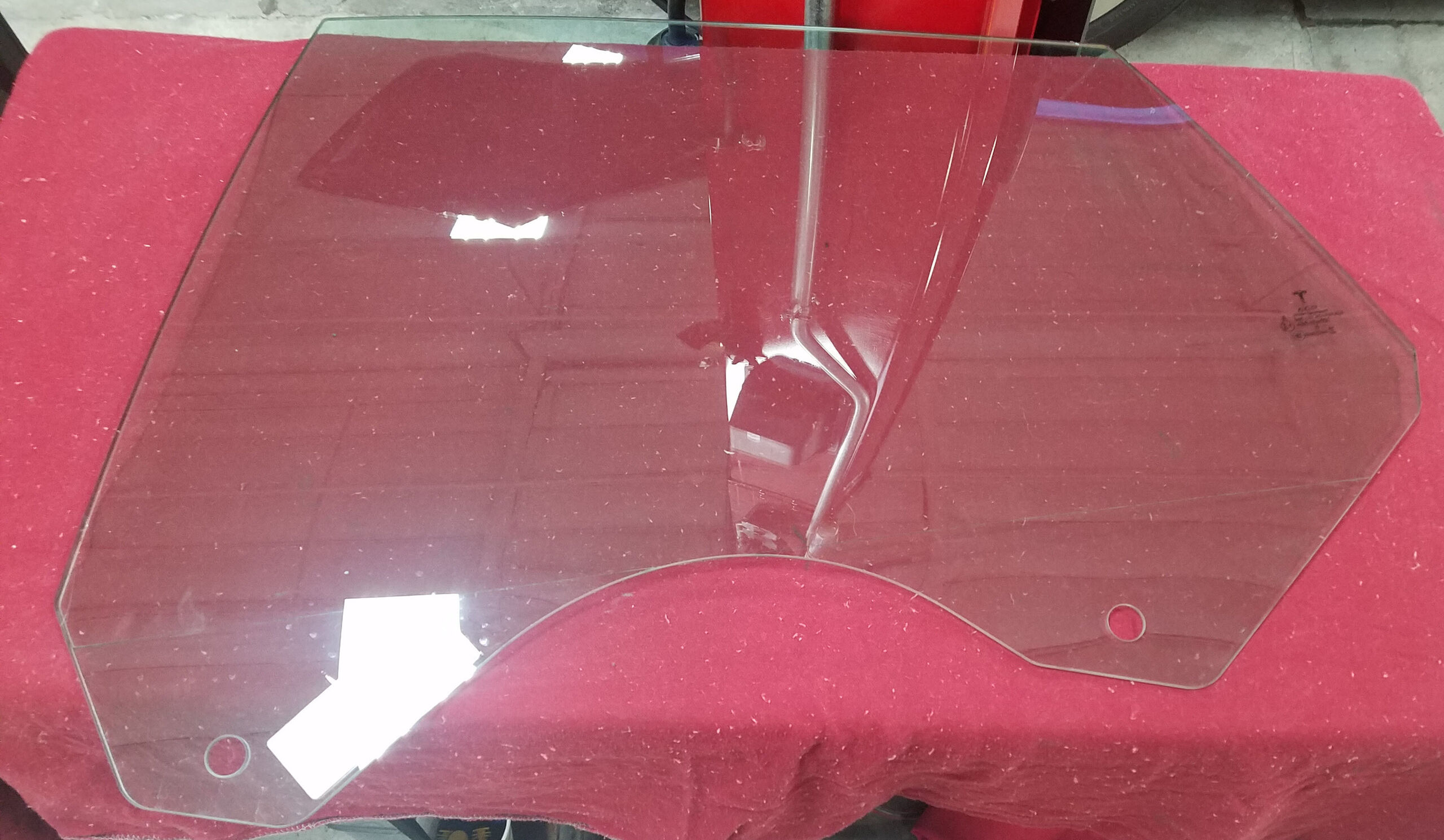

  17. 拆下左侧后车门玻璃。请参阅 车门玻璃 - 后 - 左侧(拆卸和更换)。

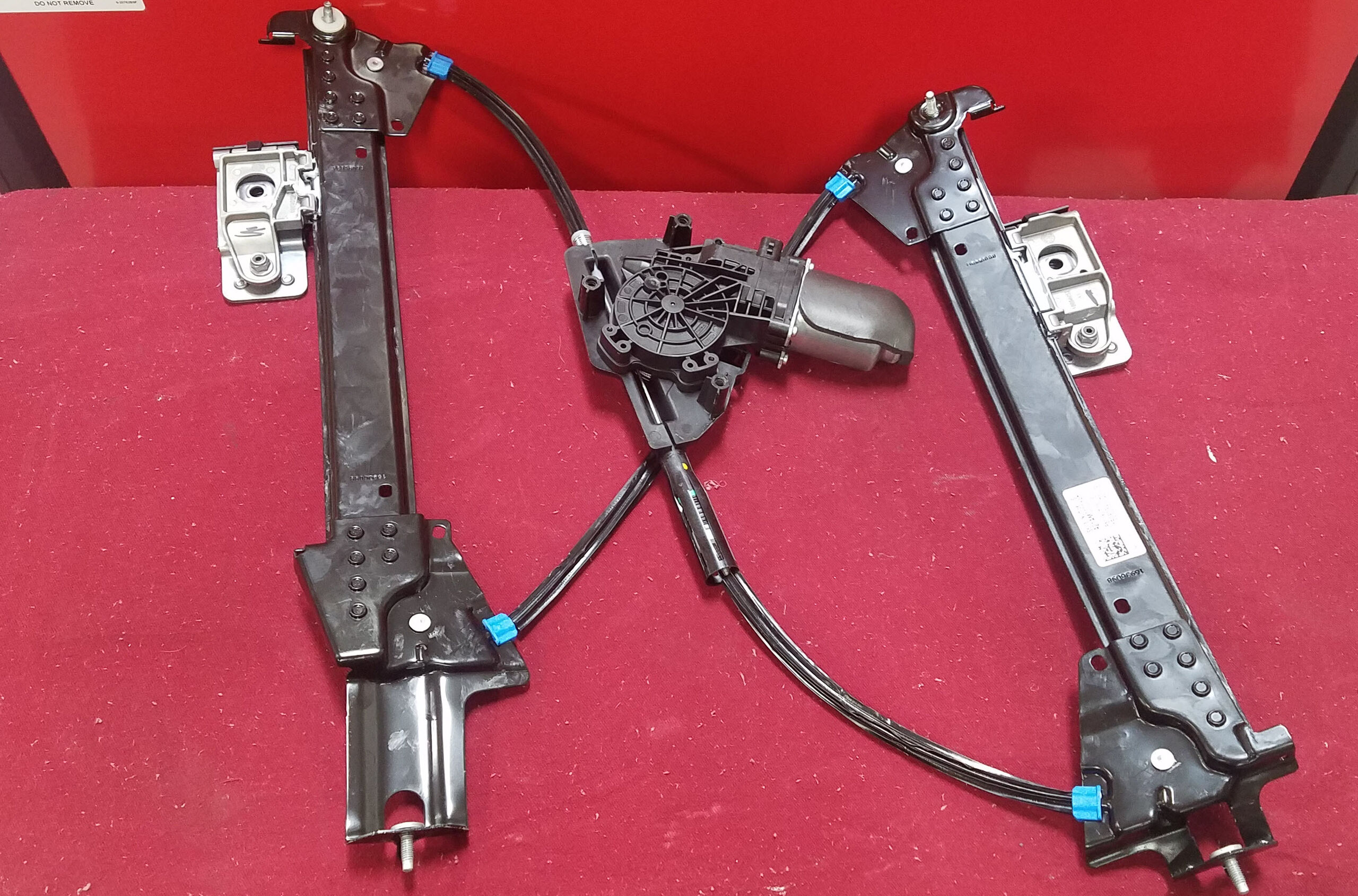

  18. 拆下左侧后车窗升降器。请参阅 车窗升降器 - 后 - 左侧(拆卸和更换)。

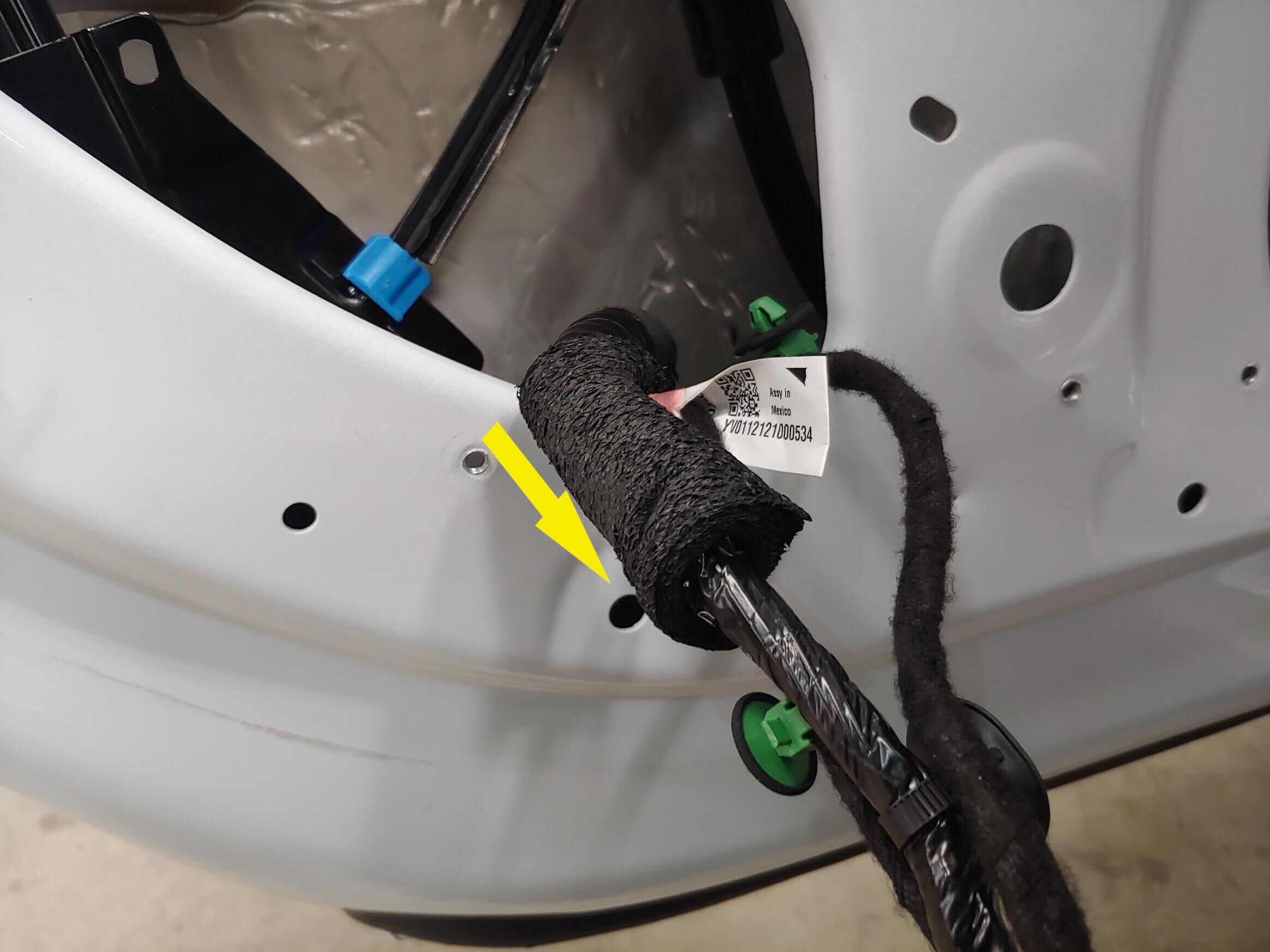

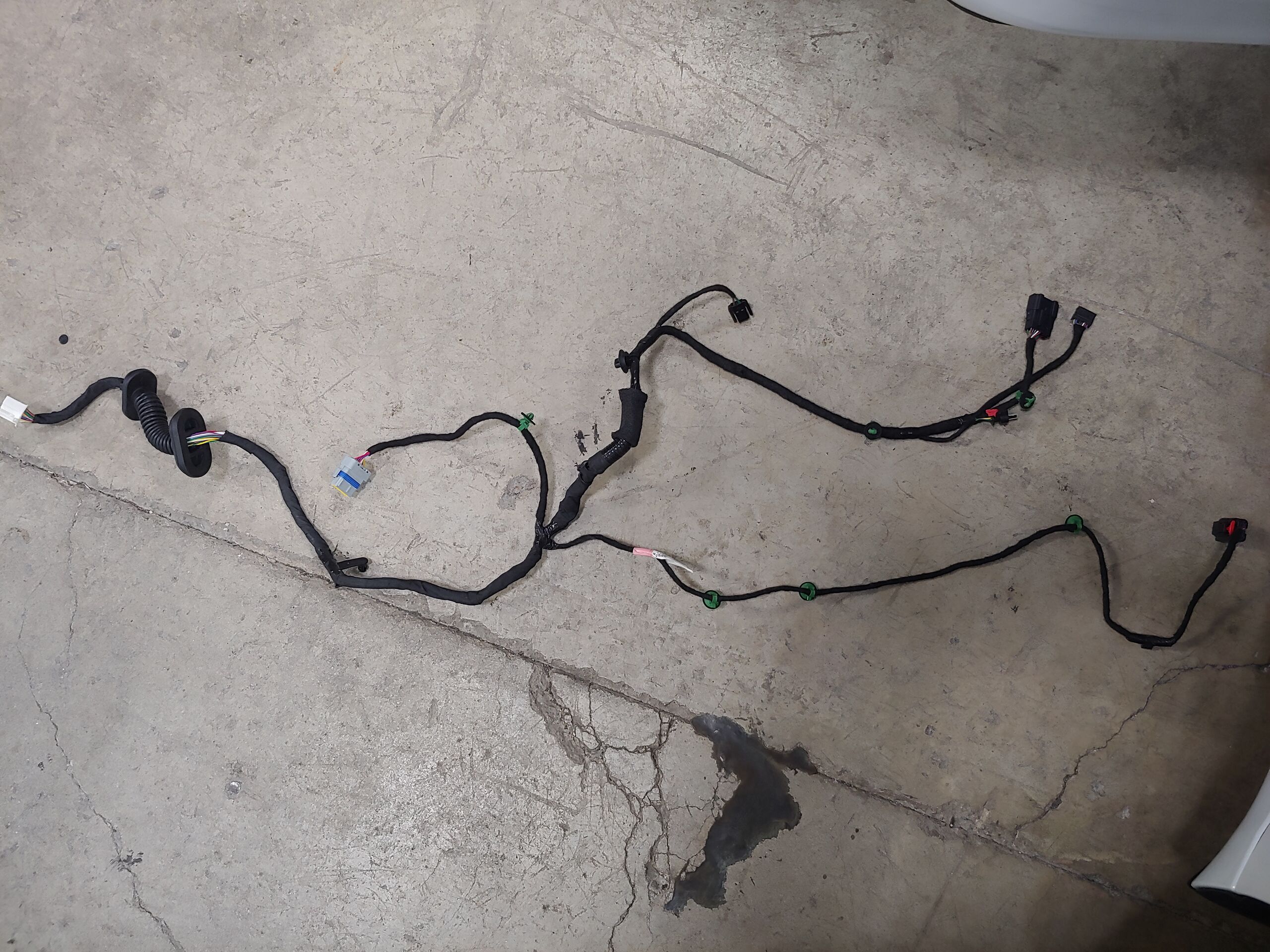

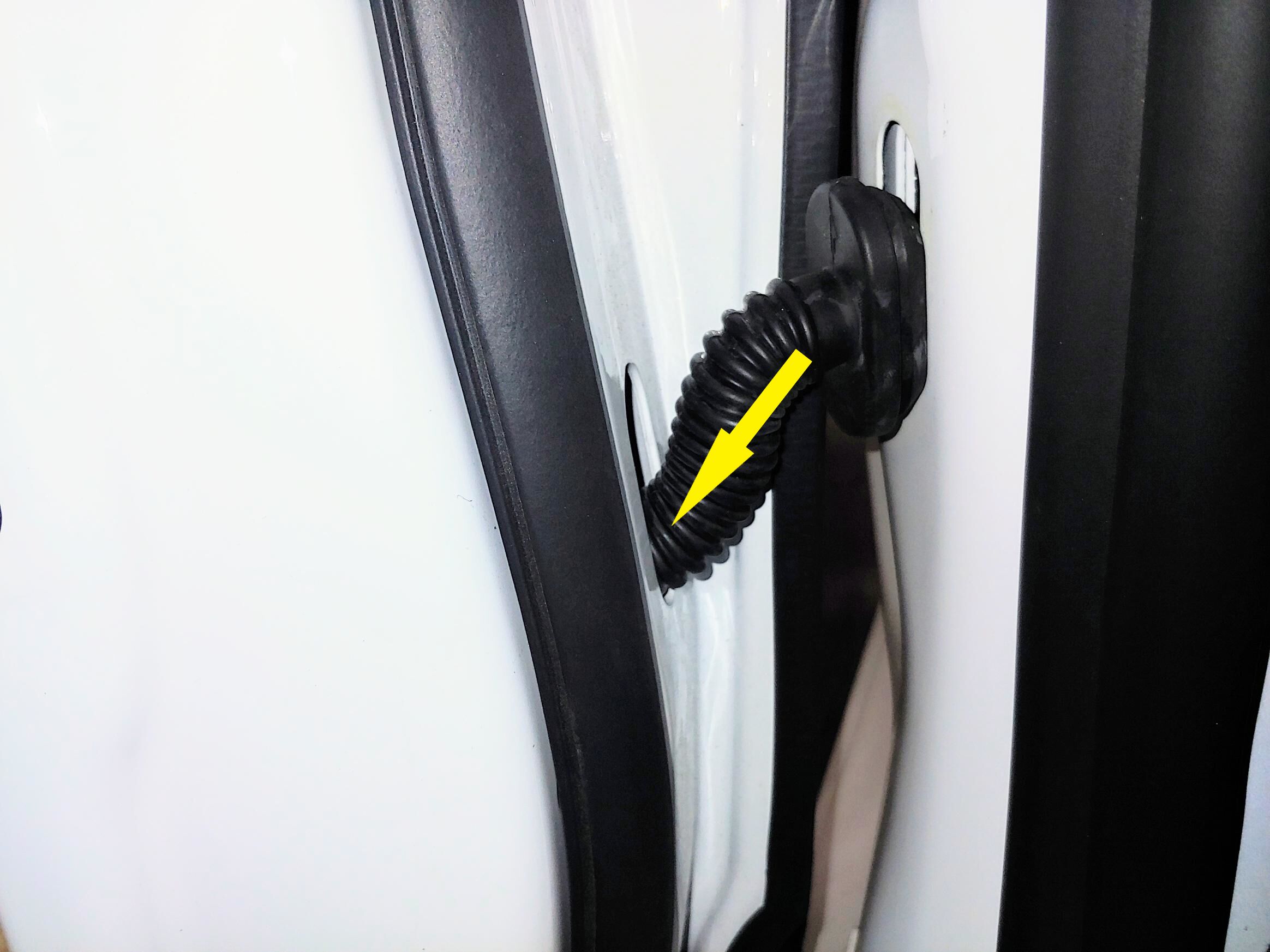

  19. 拆卸左后车门线束。请参阅 线束 - 后车门 - 左侧(拆卸和更换)。

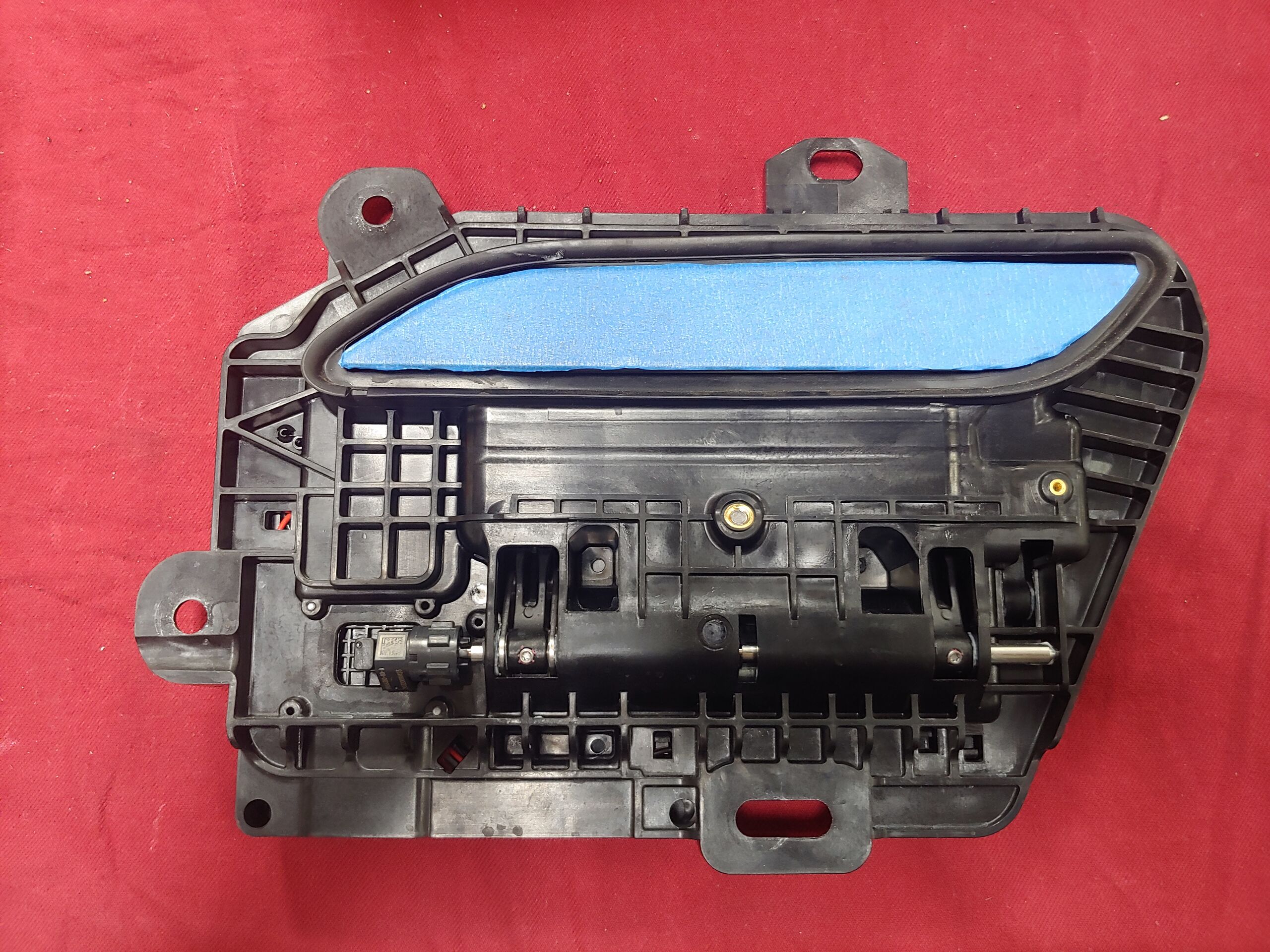

  20. 拆下左后车门外释放把手总成。请参阅 把手 - 外部释放 - 车门 - 后 - 左侧(拆卸和更换)。

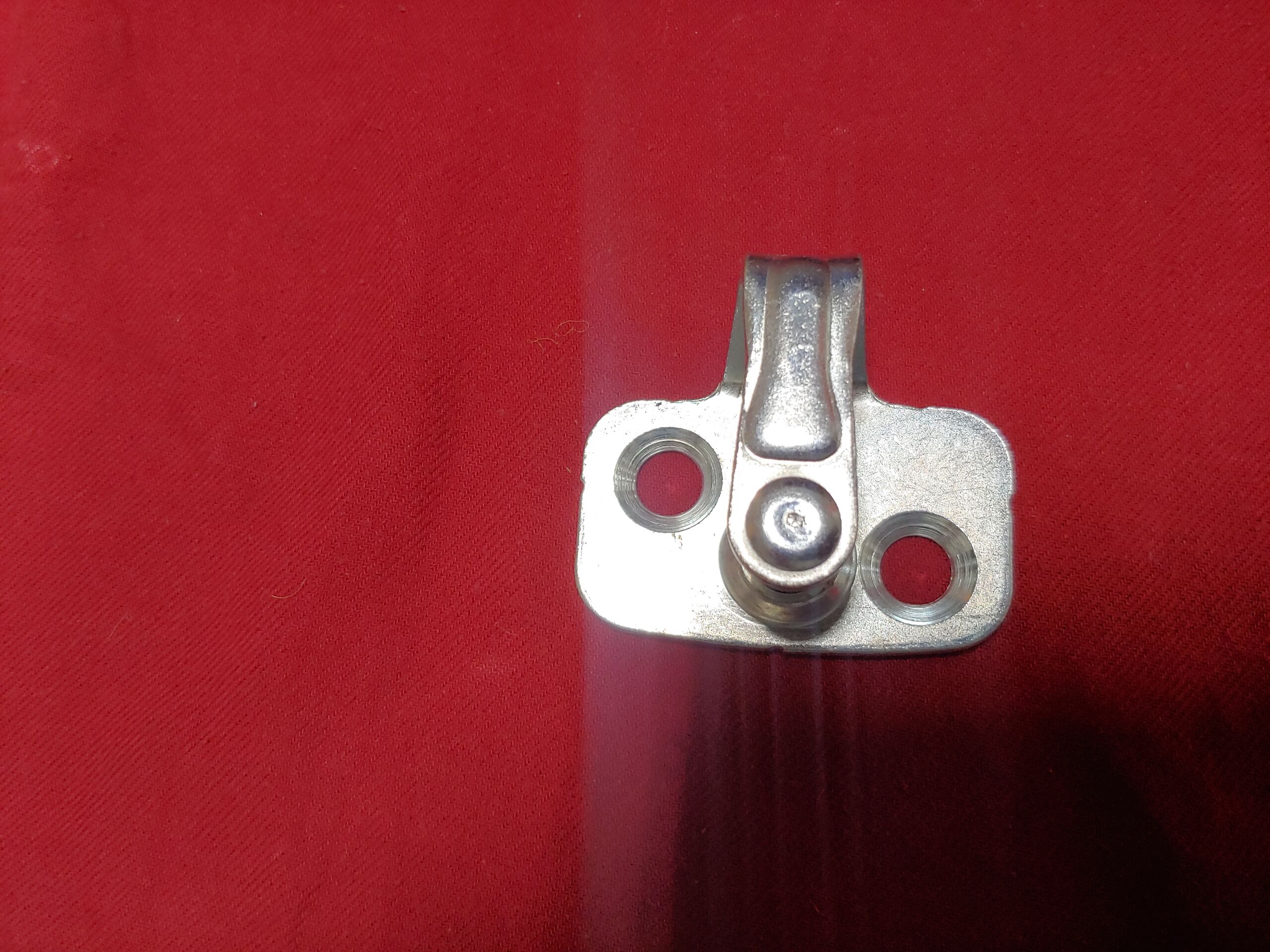

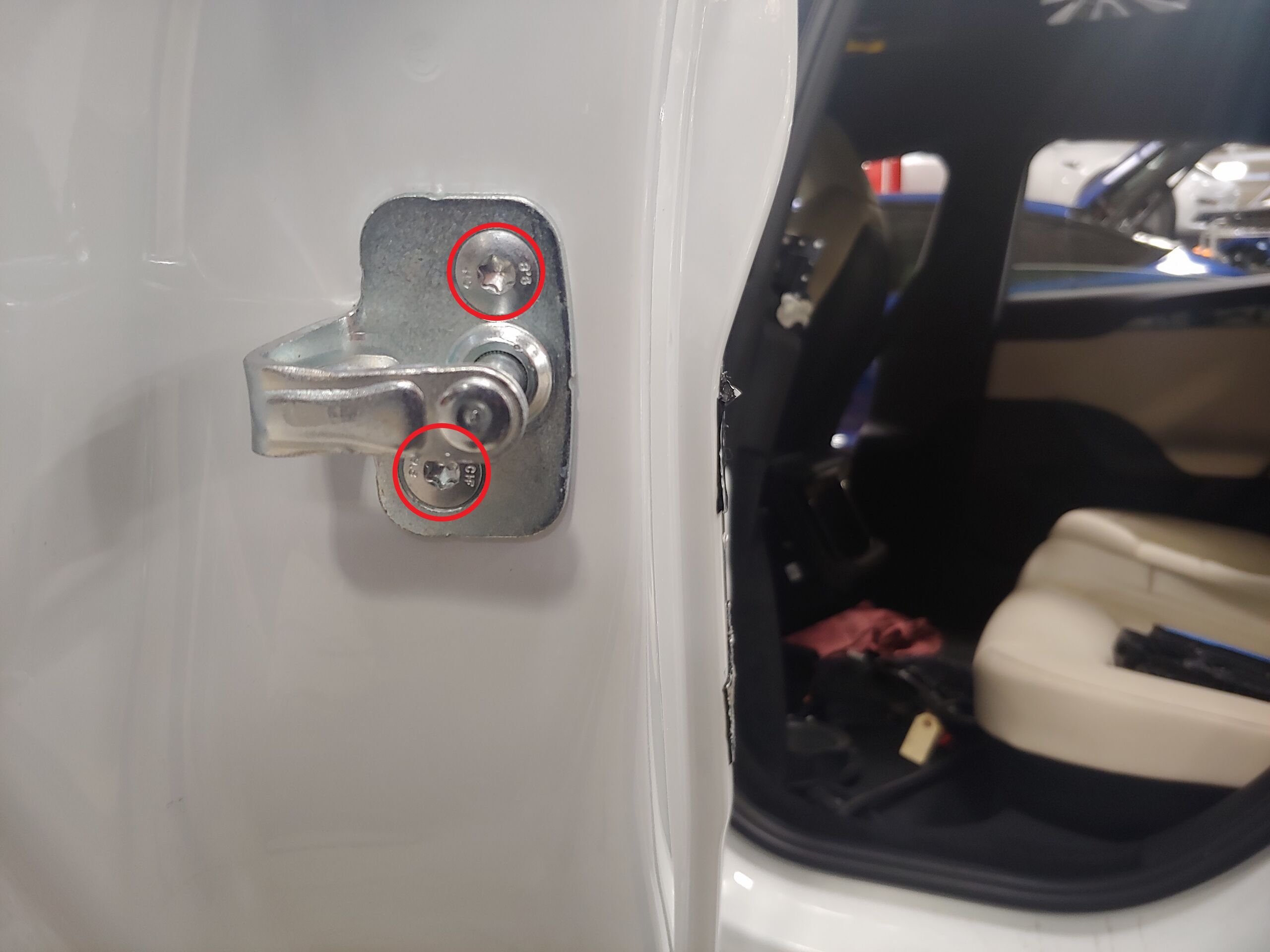

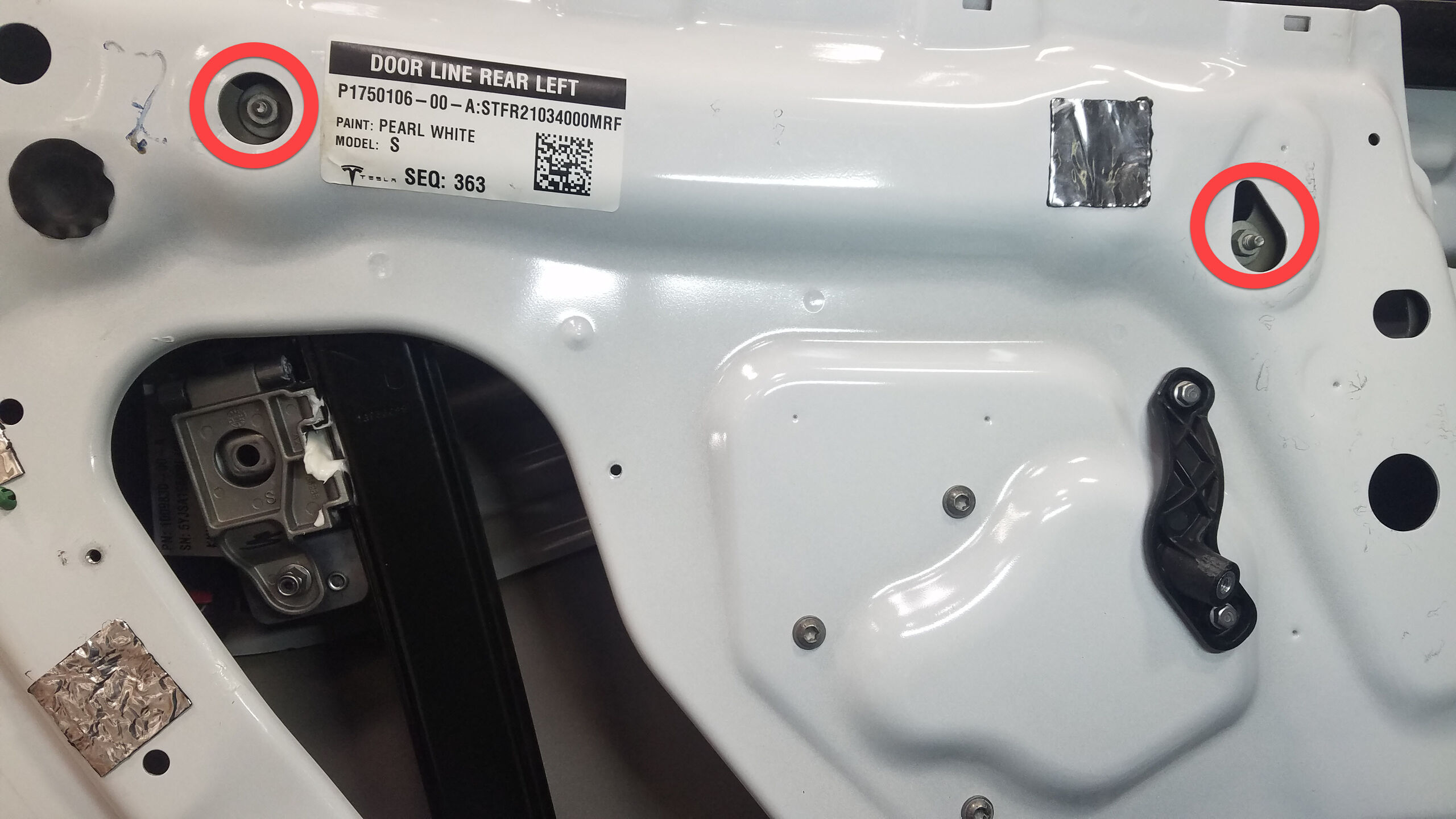

  21. 拆卸将左后车门撞销固定到左后车门的螺栓(2 个),然后将撞销从车门上拆下。
    提示
    推荐使用以下工具:
    • 梅花 T40 套筒

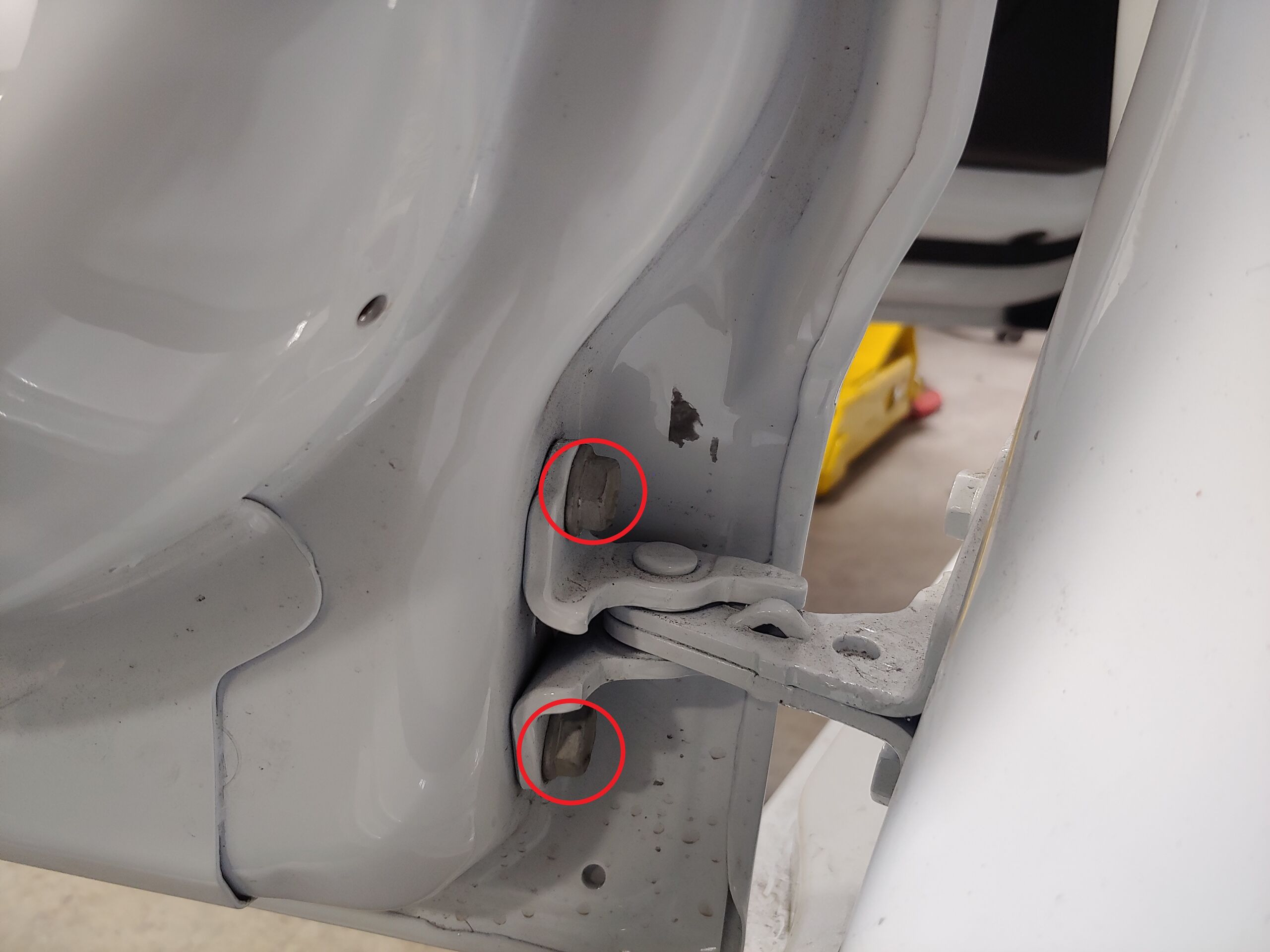

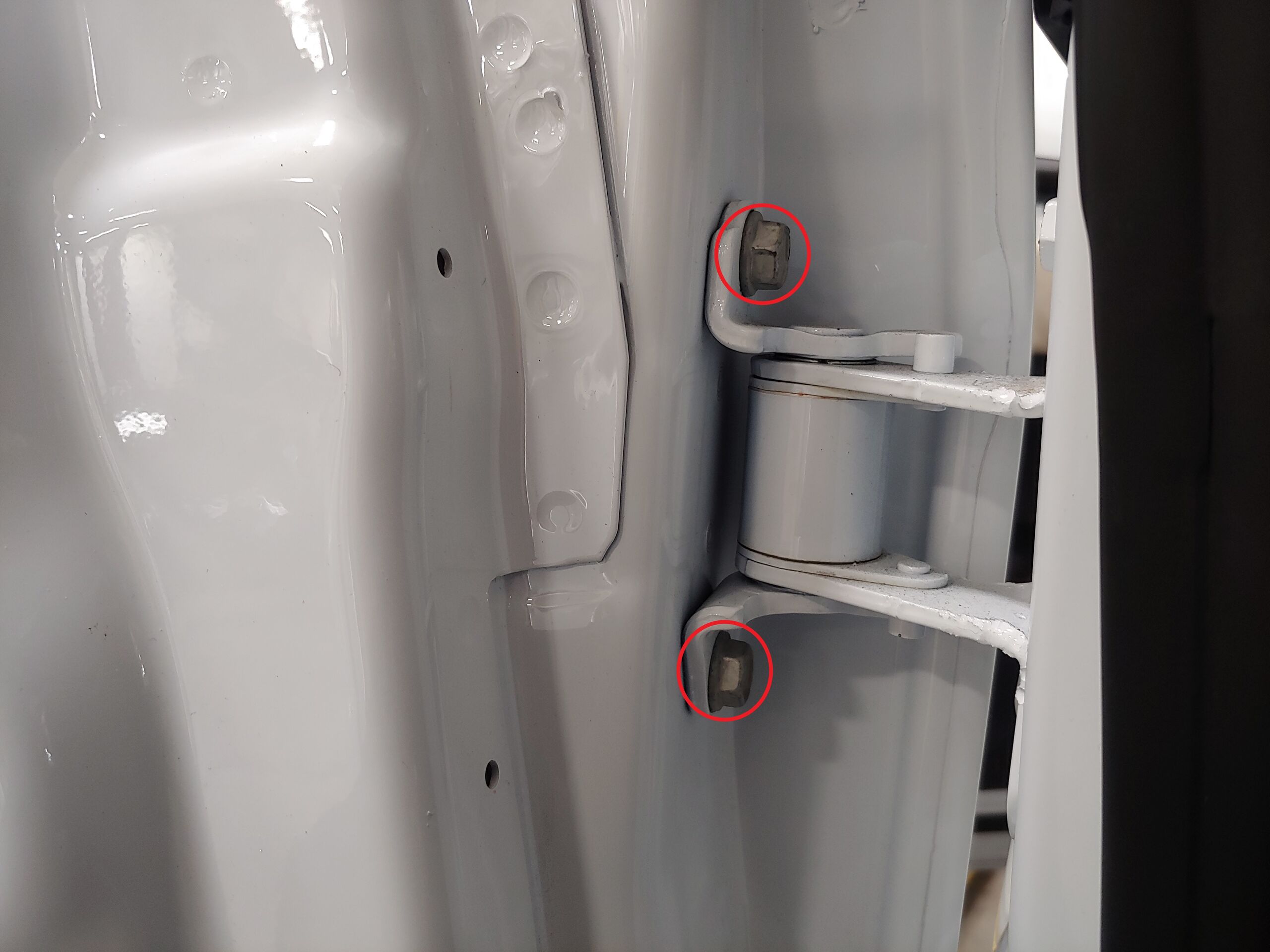

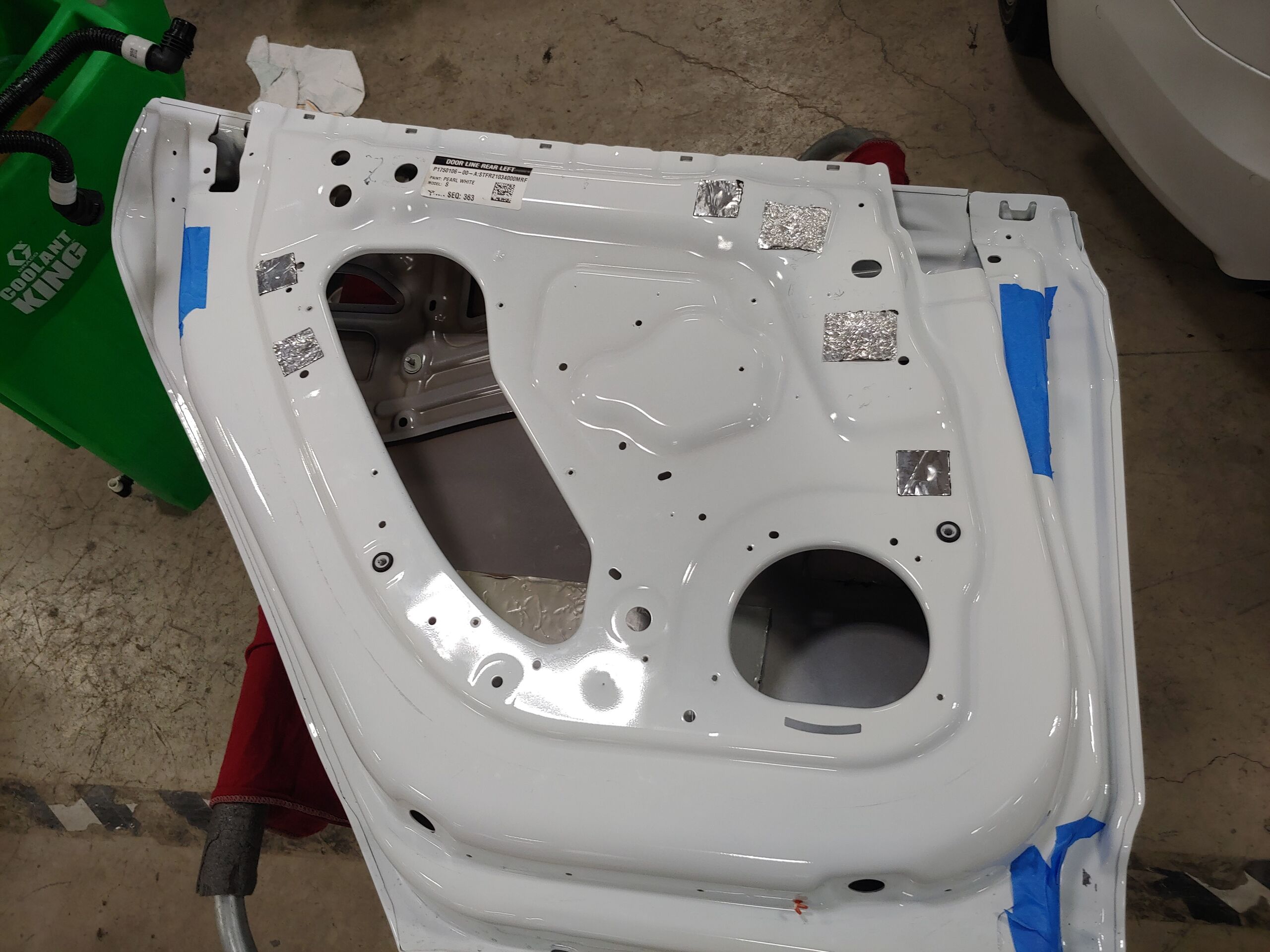

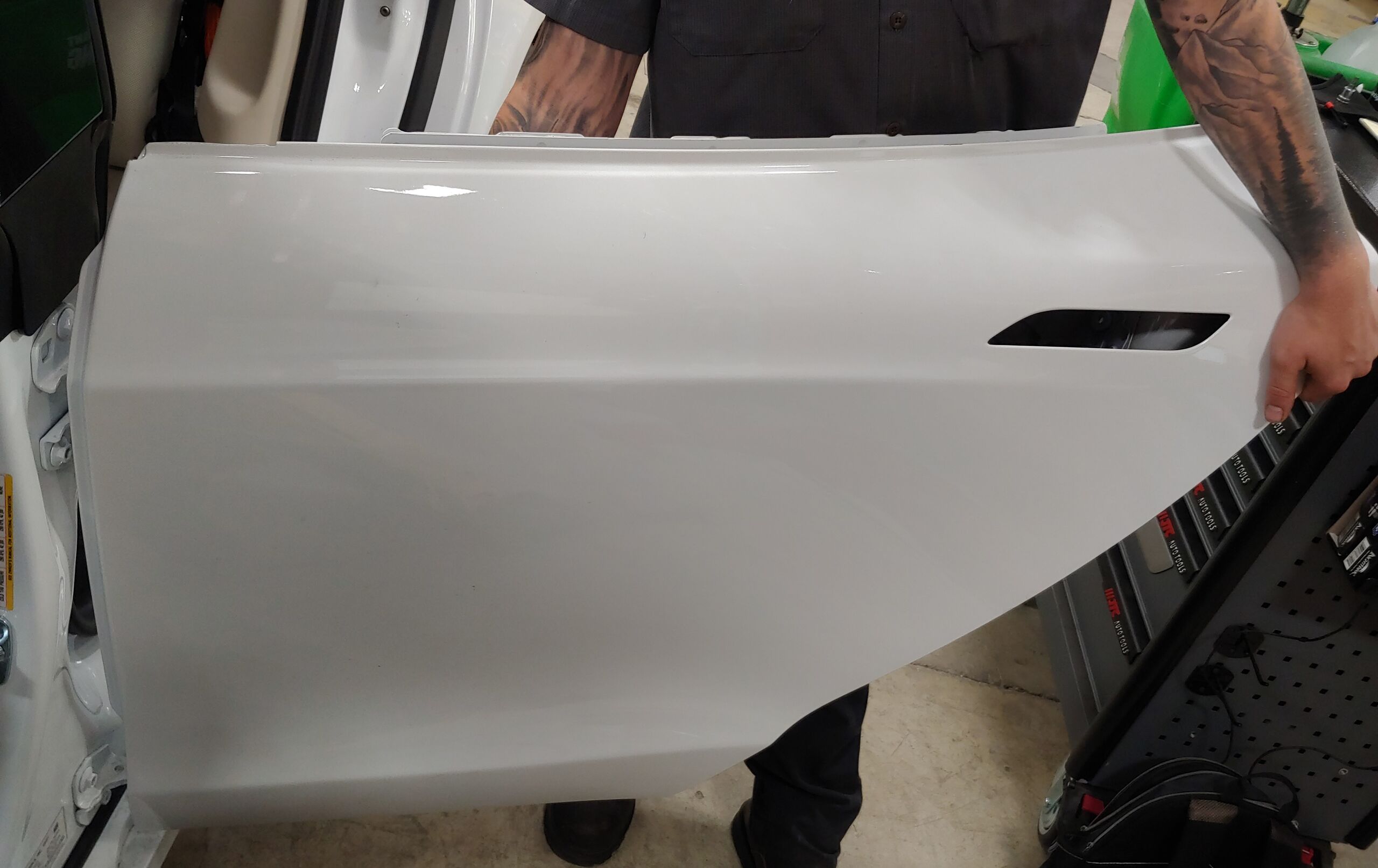

  22. 请他人协助支撑车门,拆卸将左后车门固定到车辆的铰链螺栓(4 个),然后将车门从车辆上拆下。
    提示
    推荐使用以下工具:
    • 13 毫米套筒

安装

警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
  1. 在协助下,将左侧后门放置到车上,然后安装将门固定到车辆的铰链螺栓(4 个)。
    24 Nm (17.7 lbs-ft)
    注
    拧紧螺栓前,根据需要调整位置。
    提示
    推荐使用以下工具:
    • 13 毫米套筒
  2. 将左侧后门撞销安装到左侧后车门,然后安装将撞销固定到车门的螺栓(2 个)。
    22 Nm (16.2 lbs-ft)
    注
    拧紧螺栓前,根据需要调整位置。
    提示
    推荐使用以下工具:
    • 梅花 T40 套筒
  3. 安装左后车门外释放把手总成。请参阅 把手 - 外部释放 - 车门 - 后 - 左侧(拆卸和更换)。
  4. 安装左后车门线束。请参阅 线束 - 后车门 - 左侧(拆卸和更换)。
  5. 安装左侧后车窗升降器。请参阅 车窗升降器 - 后 - 左侧(拆卸和更换)。
  6. 拆下左侧后车门玻璃。请参阅 车门玻璃 - 后 - 左侧(拆卸和更换)。
  7. 拆下左侧 B 柱边缘的后门密封条。请参阅 密封 - 车门 - 后 - 边缘 - B 柱 - 左侧(拆卸和更换)。
  8. 安装左侧后车门内侧带状密封件。请参阅 密封件 - 内侧密封条 - 后车门 - 左侧(拆卸和更换)。
  9. 安装左侧 B 柱边缘的后门密封条。请参阅 密封 - 车门 - 后 - 边缘 - B 柱 - 左侧(拆卸和更换)。
  10. 将左侧后门密封条放置到车门总成处,然后固紧将其安装到车门总成的卡子(11 个)。
  11. 将左侧 C 柱边缘密封条安装到左后车门总成。
  12. 将左后车门边缘密封条安装到左后车门总成。
  13. 安装左侧后门扬声器。请参阅 扬声器 - 后车门 - 左侧(拆卸和更换)。
  14. 将左侧后车门封闭板放置到车门上,然后安装将封闭板固定到车门的螺栓 (x6)。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具:
    • 8 毫米套筒
  15. 安装将线束固定到左后车门封闭板的夹子(3 个)。
  16. 连接左后车门压力传感器电气连接器,然后接合连接器锁。
  17. 连接左后车门把手控制器电气连接器,然后接合连接器锁。
  18. 完全升起左侧后窗。
  19. 关闭左侧后车门。

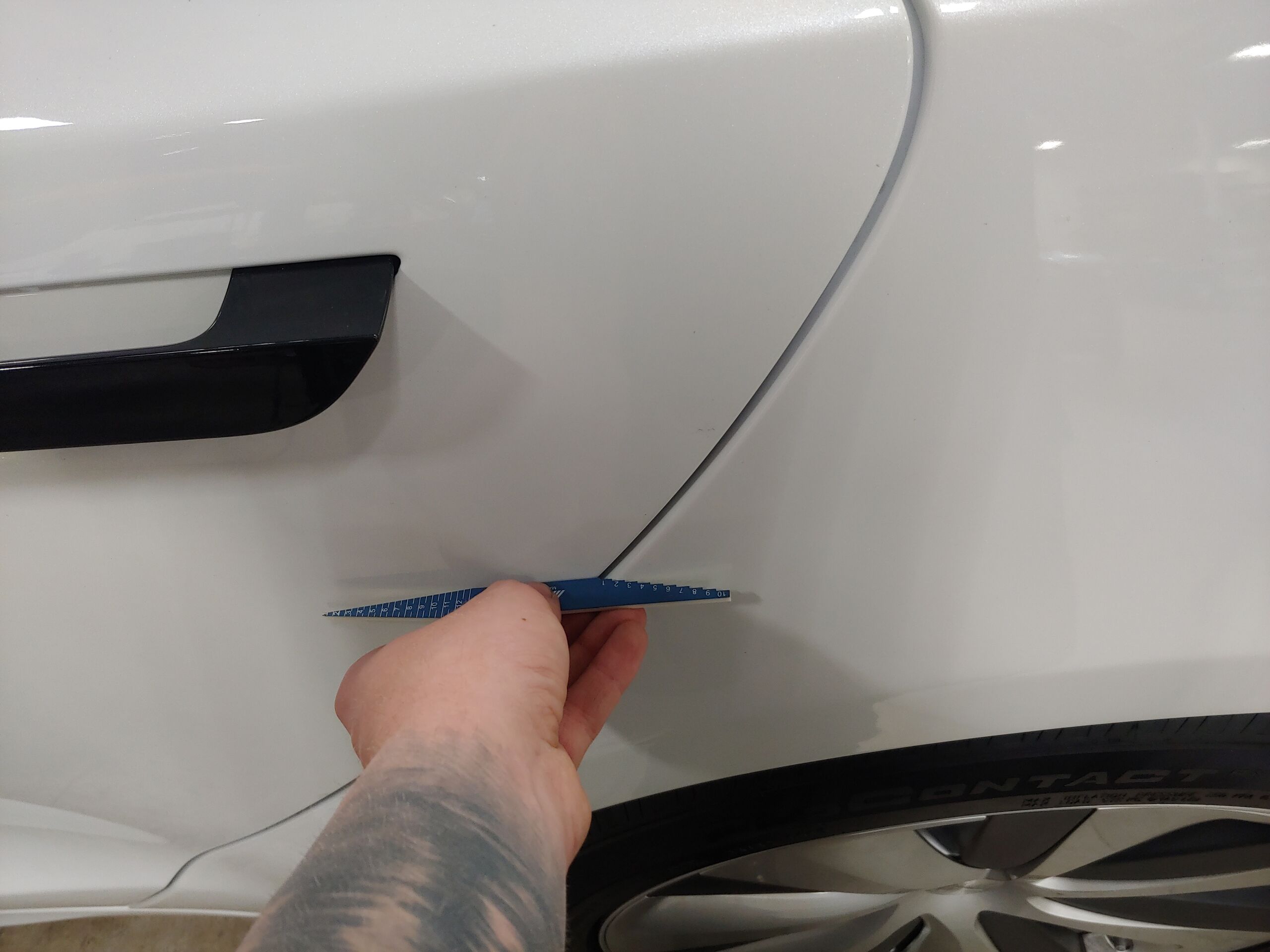

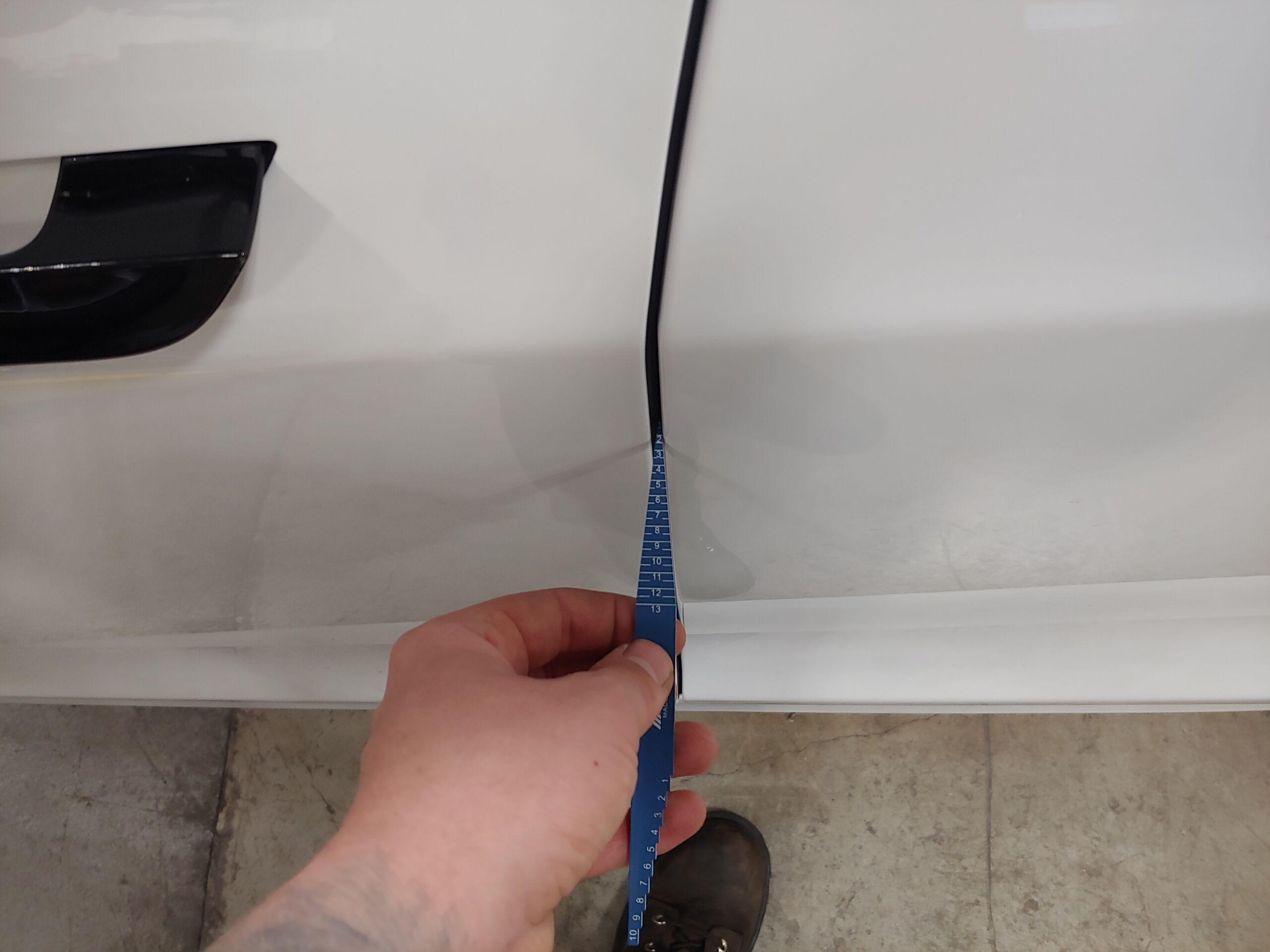

  20. 检查左侧后车门的间隙和平整度。
    注

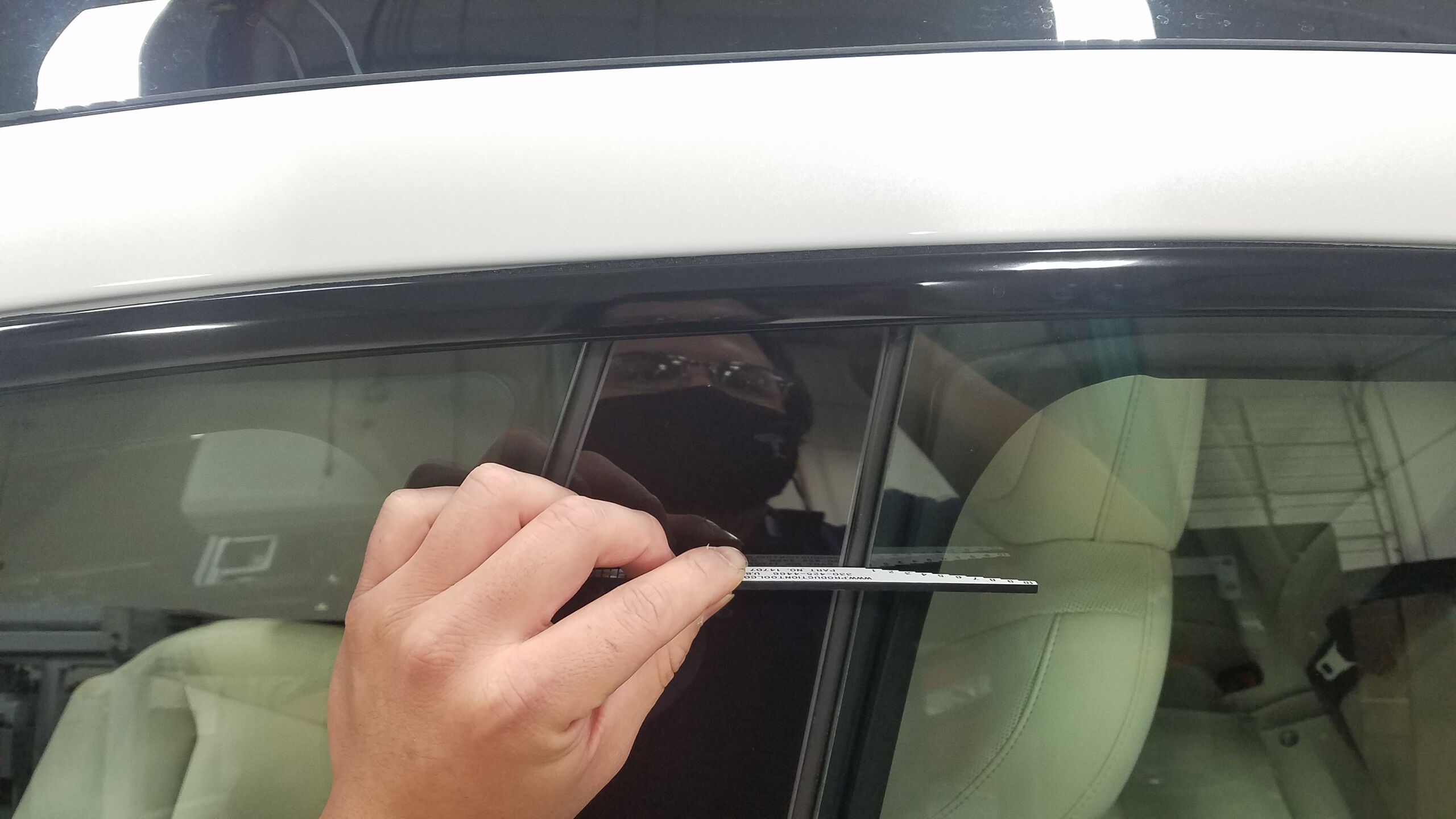

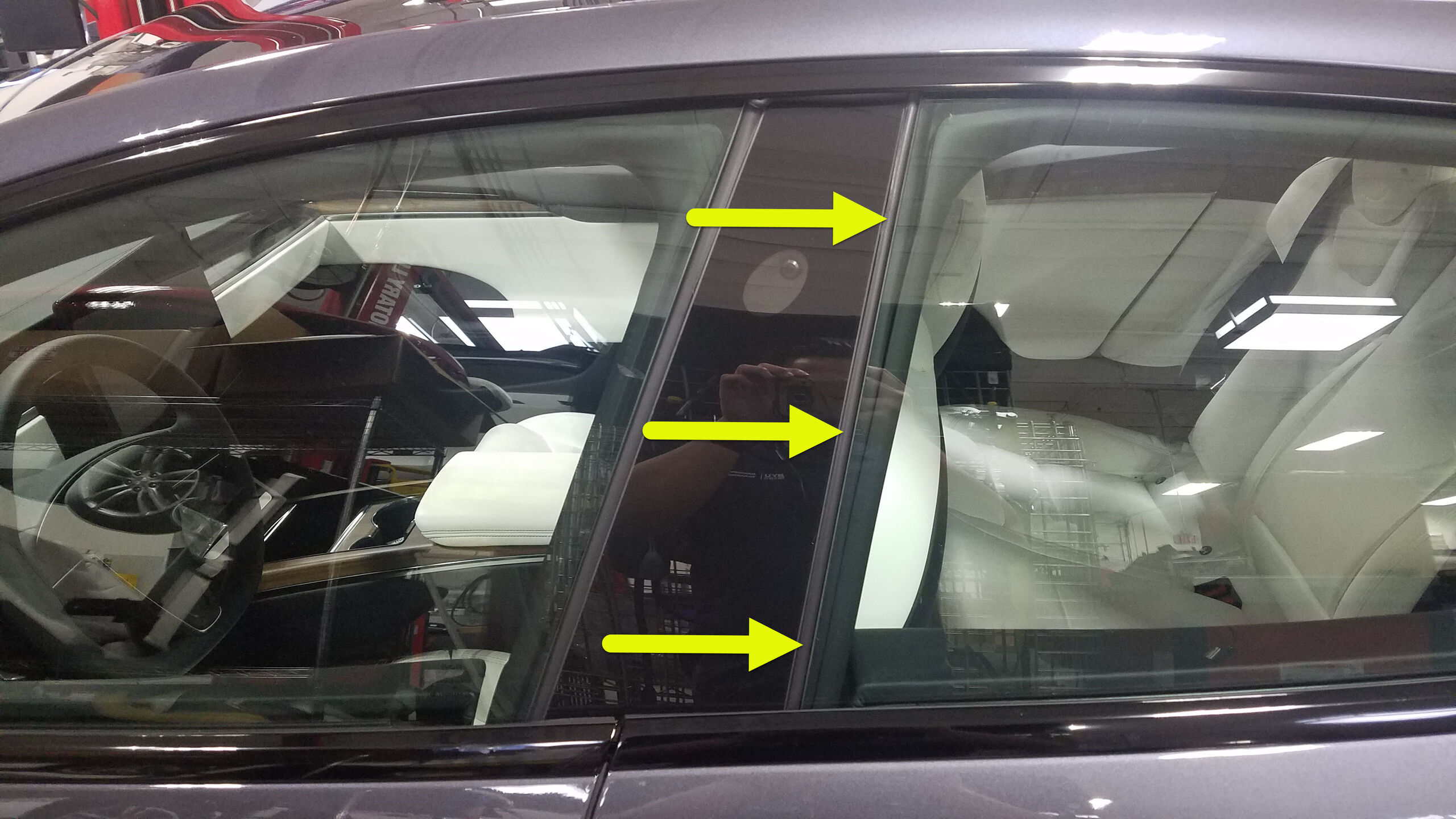

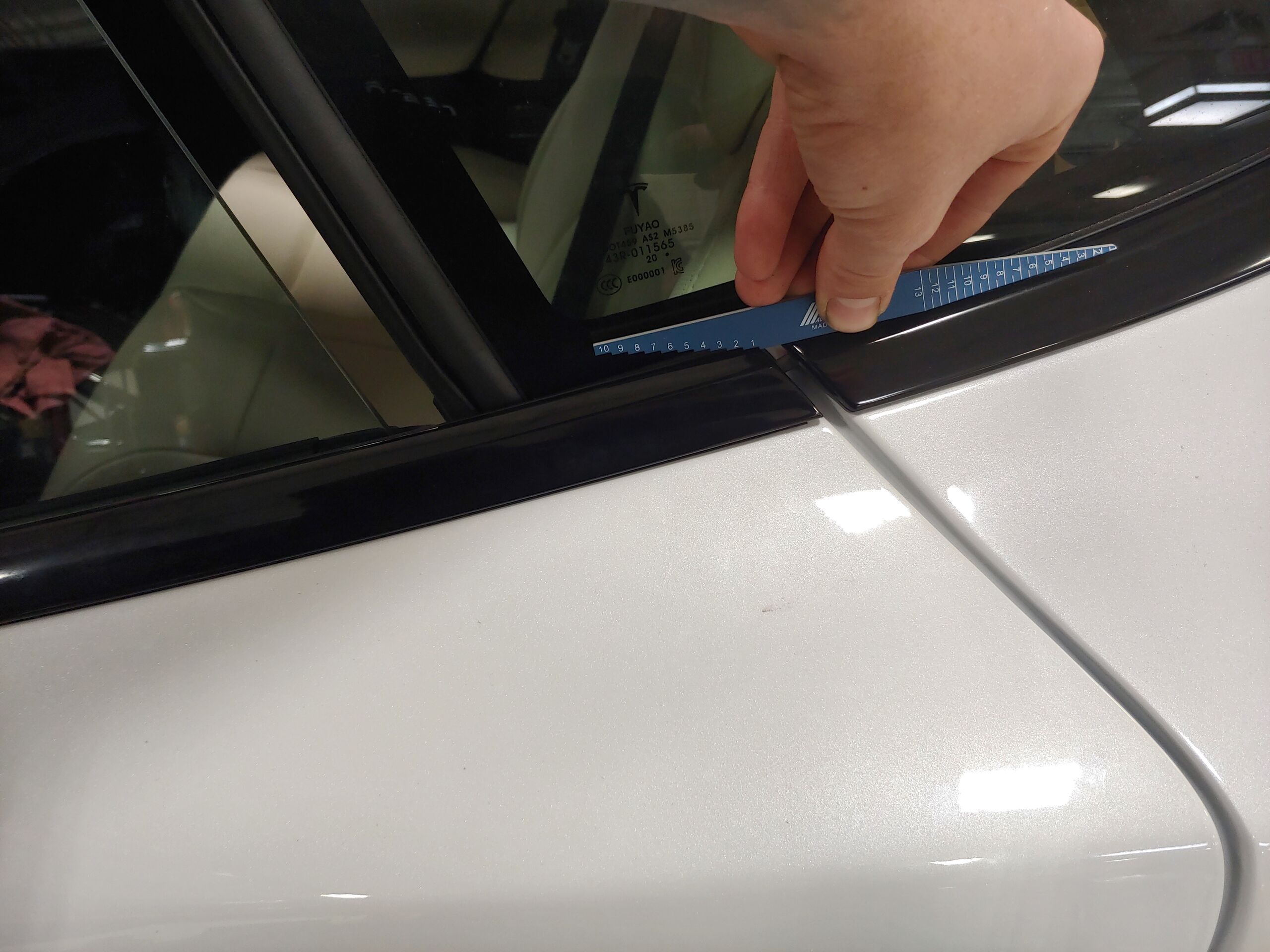

  21. 检查左侧后窗与左侧 B 柱饰板的间隙。
    注
  22. 如有必要,调整左侧后门以符合规格要求。
    注
    拧松铰链和撞销螺栓以做调整。对齐后拧紧螺栓。
    注
    需同时调整车窗和车门以确保正常闭合。

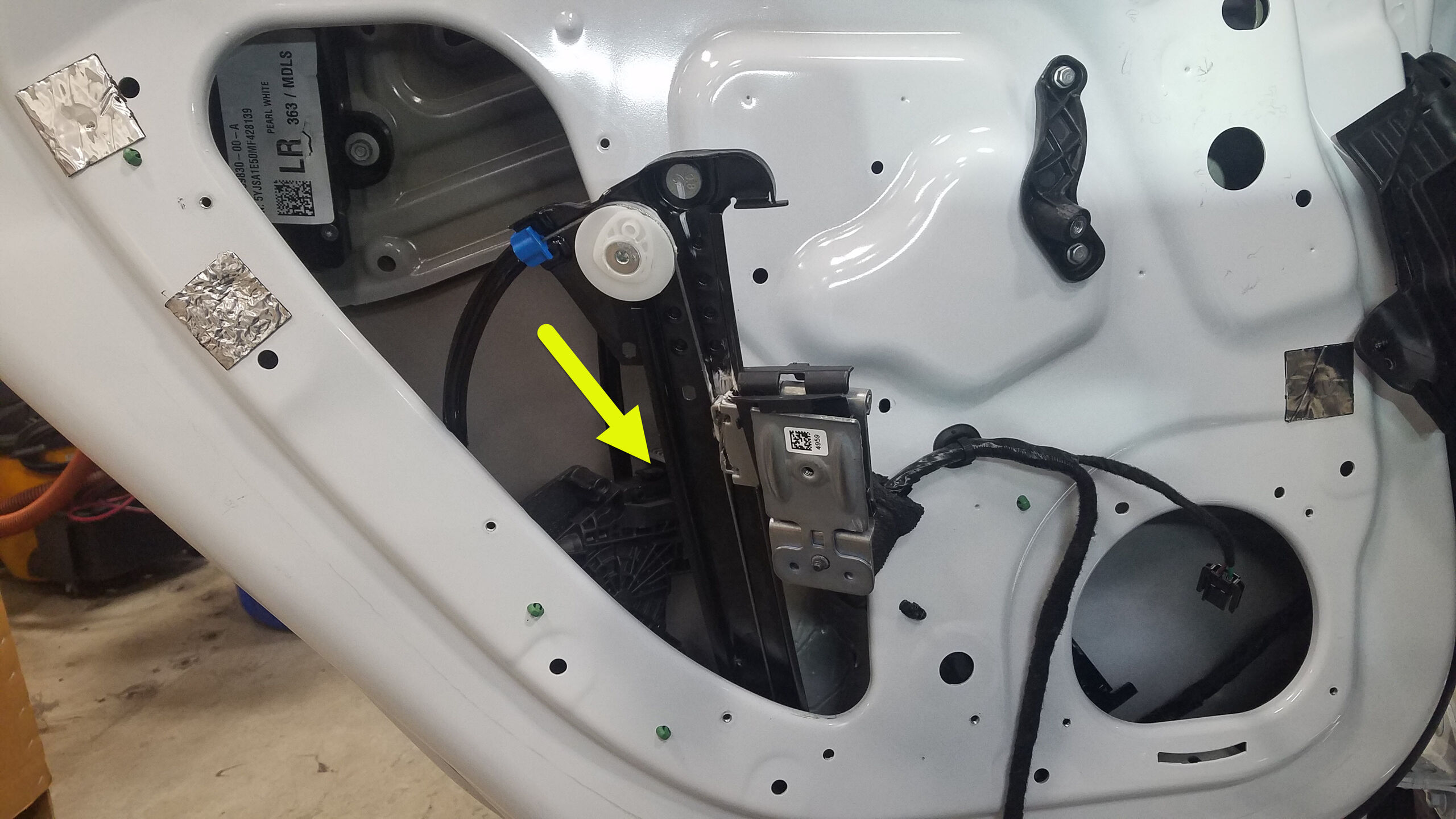

  23. 部分下降左侧后窗,以便接触到最靠后的升降器隔离夹。
  24. 拧松将左侧后门玻璃固定到升降器隔离夹的最靠后的螺栓,使之既能维持玻璃位置,又能对玻璃进行调整。
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  25. 部分下降左侧后窗,以便接触到最靠后的升降器隔离夹。
  26. 拧松将左侧后门玻璃固定到升降器隔离夹的最靠前的螺栓,使之既能维持玻璃位置,又能对玻璃进行调整。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  27. 调整左后车门玻璃以符合间隙要求,然后手动拧紧最前端的螺栓。
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  28. 部分升起左侧后窗,以便接触到最靠后的升降器隔离夹。
  29. 调整左后车门玻璃以符合间隙要求,然后手动拧紧最后端的螺栓。
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  30. 完全升起左侧后车窗,关闭左侧后车门。
  31. 检查左侧后窗与左侧 B 柱饰板的间隙。
    注
  32. 检查左侧后车门的间隙和平整度。
    注
  33. 打开左侧后车门。
  34. 部分下降左侧后窗,以便接触到最靠后的升降器隔离夹。
  35. 拧紧将左侧后车门玻璃固定到最靠后的升降器隔离夹上的螺栓。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  36. 部分下降左侧后车门玻璃,以便接触到最靠前的升降器隔离夹。
  37. 拧紧将左侧后车门玻璃固定到最靠前的升降器隔离器夹上的螺栓。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  38. 完全升起车窗。
  39. 关闭左侧后车门。

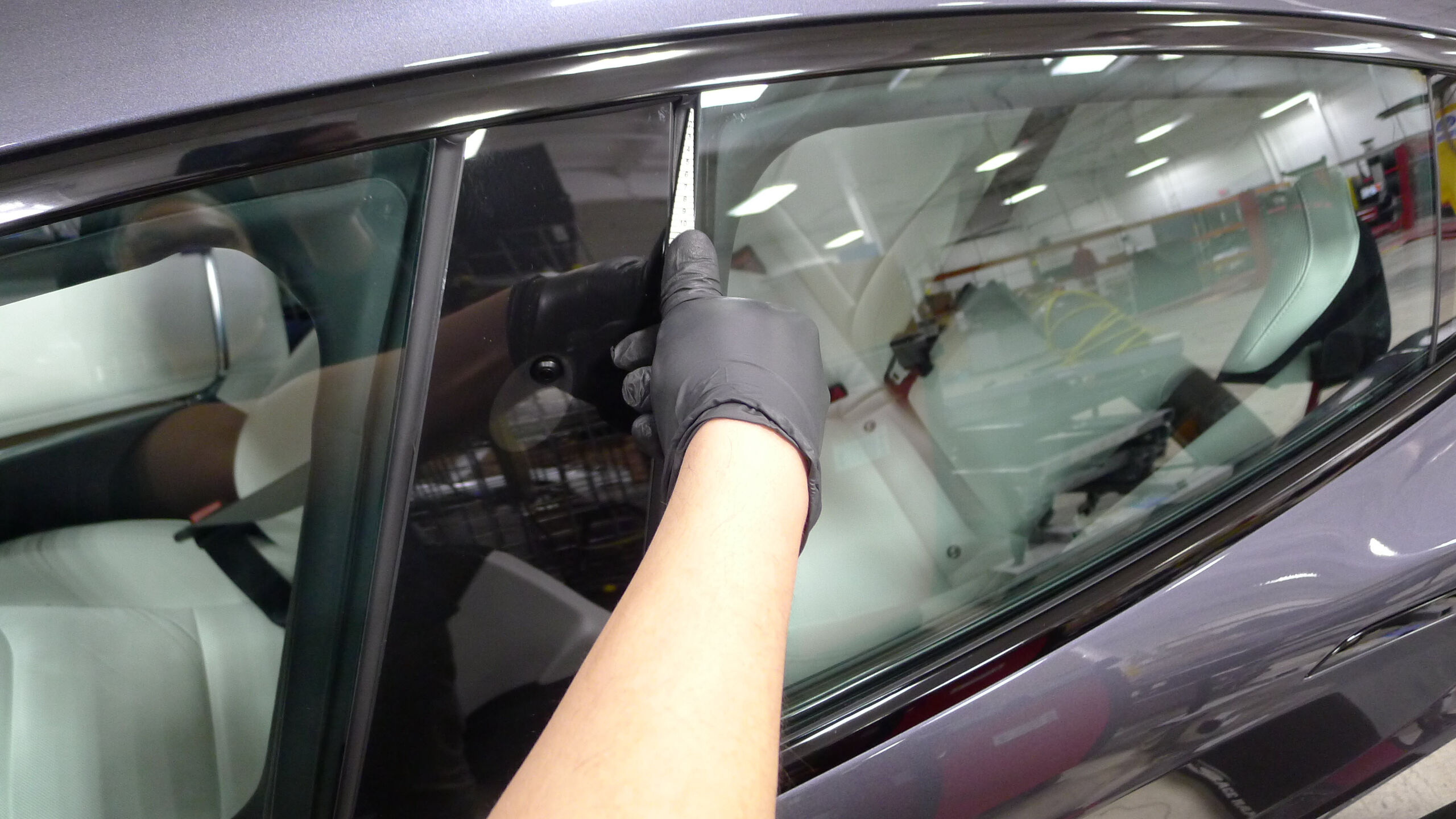

  40. 检查左侧后车门玻璃与左侧 B 柱饰板的平整度。
    注
  41. 打开左侧后车门。
  42. 拧松左侧后升降器下部安装螺母(2 个),使之既能维持玻璃位置,又能对玻璃进行调整。
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  43. 在协助下,调整左后车门玻璃以符合齐平度要求,然后手动拧紧左后升降器下部安装螺母(2 个)。
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  44. 关闭左侧后车门。
  45. 检查左侧后车门玻璃与左侧 B 柱饰板的平整度。
    注
  46. 打开左侧后车门。
  47. 拧紧左侧后升降器下部安装螺母(2 个)。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具:
    • 10 毫米套筒
  48. 完全降下左侧后车窗。
  49. 断开车窗开关专用工具。
  50. 安装覆盖在左后车门开口处的螺塞(2 个)。
  51. 安装覆盖在左后车门开口处的丁基橡胶贴片。
  52. 将左后车门把手安装到车门总成上,然后安装将把手固定到车门的螺栓。
    提示
    推荐使用以下工具:
    • 8 毫米套筒
  53. 安装左侧后车门饰板。请参阅 面板 - 车门饰板 - 后部 - 左侧(拆卸和更换)。
  54. 将装有 Toolbox 的笔记本电脑与车辆相连
  55. 在 Toolbox 中,点击 Actions/Autodiag 标签,然后搜索“window”。
  56. 点击TEST-SELF_VCLEFT_REAR-L_CALIBRATE-WINDOWvia Toolbox:(link),再点击Run,然后等待例行程序完成。
    注
    完成后,点击窗口右上角的“X”关闭。
  57. 将左侧后车窗开关按至第二挡位,以便激活自动下降功能,然后升起车窗开关至第二挡位,以便激活自动上升功能。
    注
    如果车窗未能完全下降,请重复前述校准步骤。
  58. 断开 Toolbox 与车辆的连接。
