模块 - 转向柱控制（拆卸和更换）

校正代码 32011002 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 26 日：根据最新验证删除了程序中的 ODIN 例行程序。
  • 2023 年 11 月 29 日：将 Toolbox 例行程序PROC-VCLEFT_X_STEERING-COLUMN-CALIBRATIONvia Toolbox:(link)更换为PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)。
  • 2023 年 8 月 28 日：添加了线束固定夹的零件号。
警告
如果维修或处理不当，辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开，必须更换特定部件，并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。

拆卸

  1. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  2. 断开低压电源请参阅 低压电源（断开和连接）。
  3. 拆下 Yoke 方向盘/标准方向盘。请参阅 Yoke 方向盘/方向盘（拆卸和更换）。
  4. 拆下间隙隔套。请参阅 间隙隔套 - 转向柱 - 上（拆卸和更换）。
  5. 拆卸转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。

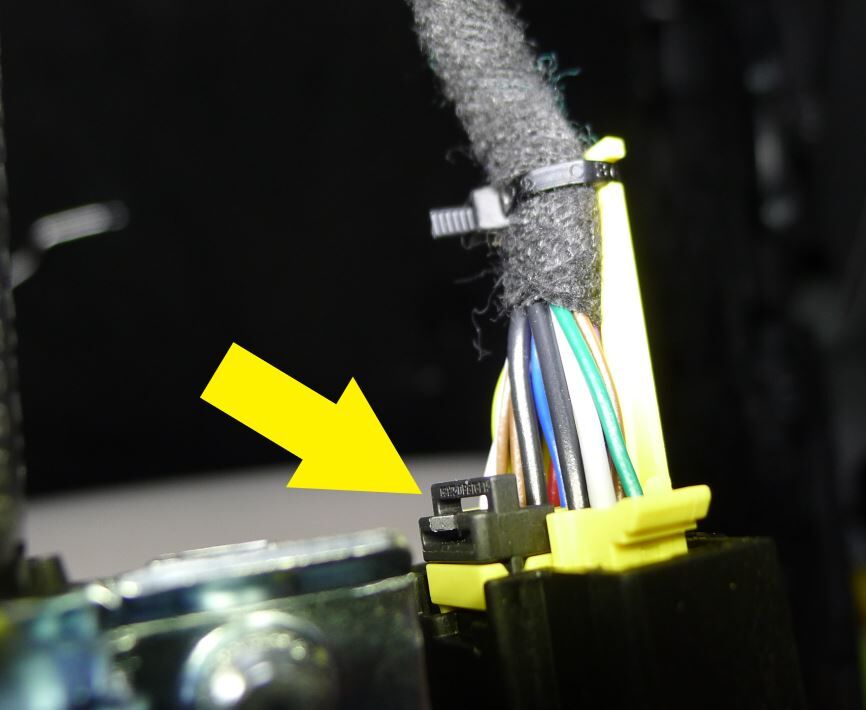

  6. 断开转向柱控制模块电气连接器。
    注

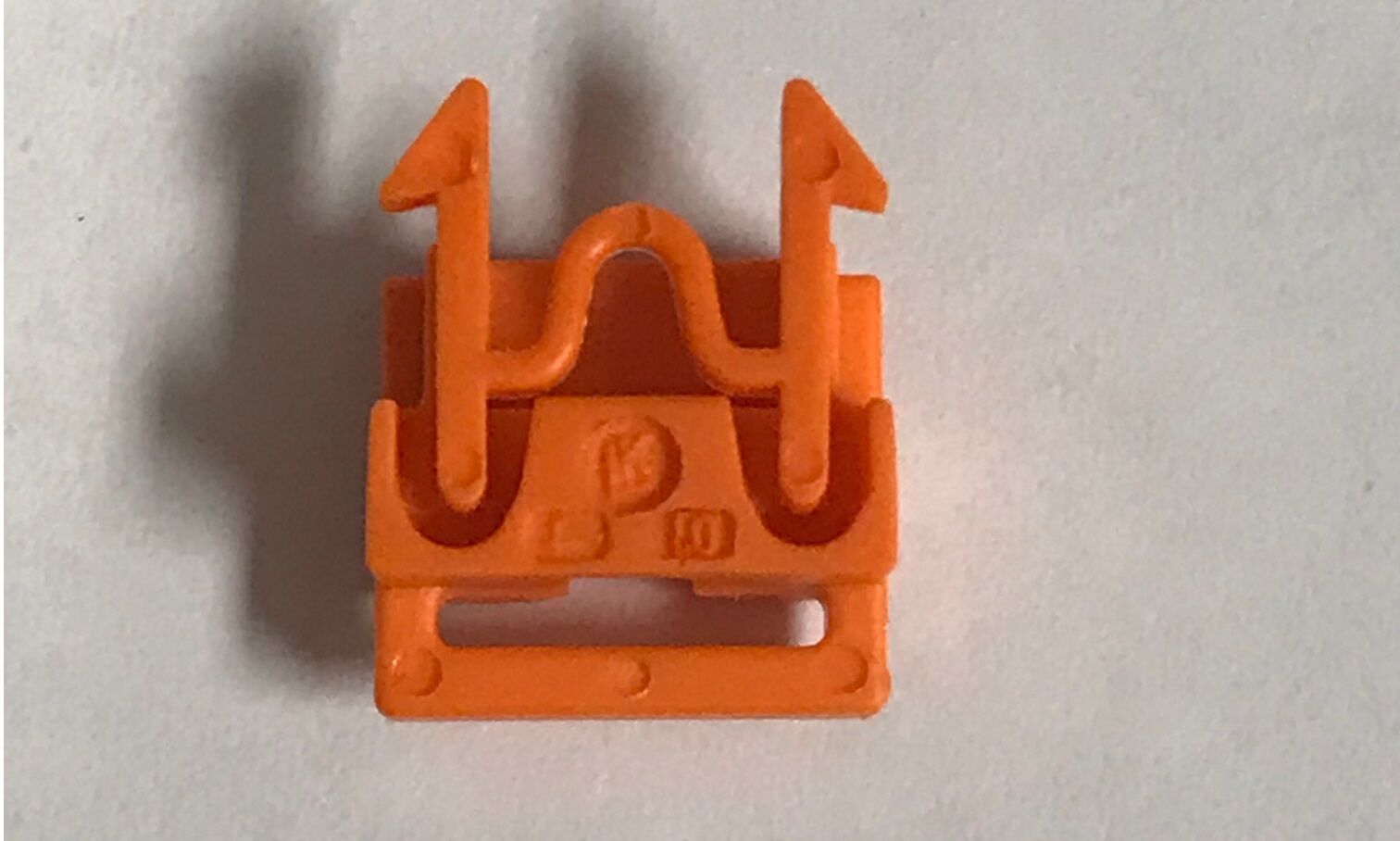

    连接器上的固定夹将会断裂。弃用损坏的固定夹，更换新的固定夹 (1028053-00-A)。更换的固定夹为橙色。

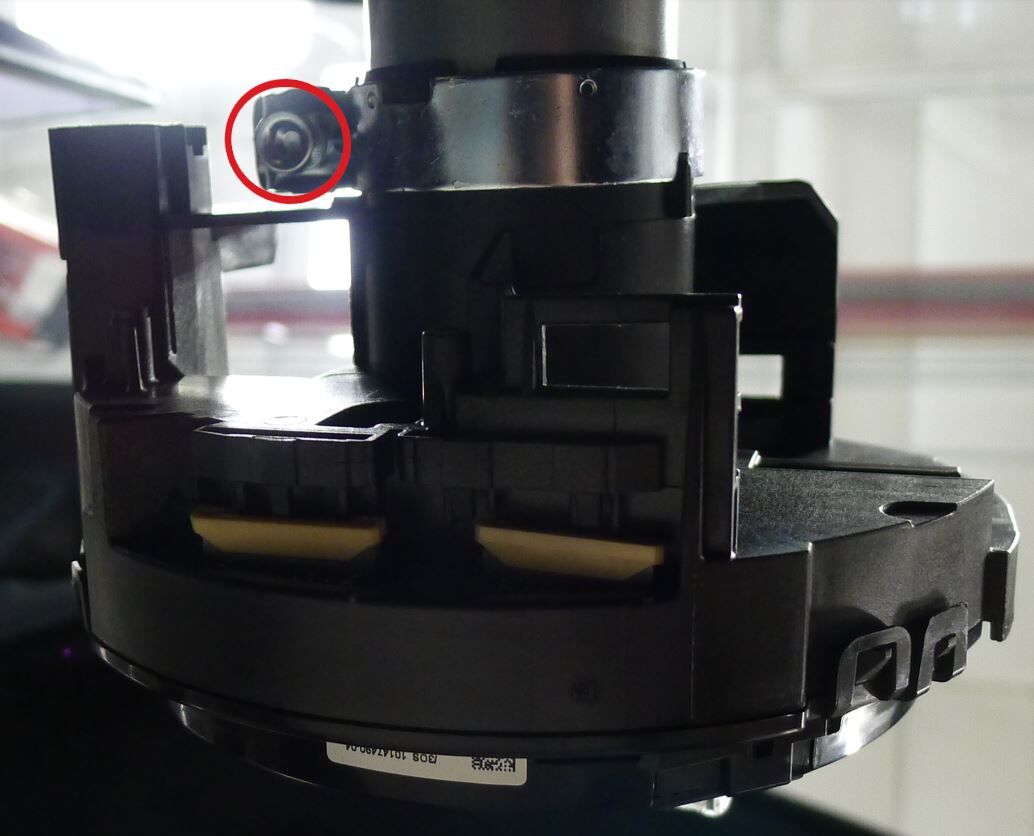

  7. 拆卸将转向柱控制模块固定到转向柱的螺栓。
    警告

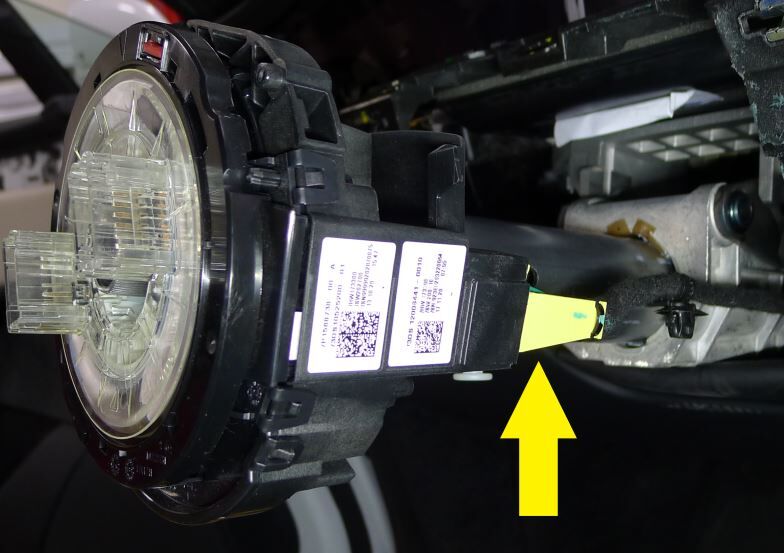

    在不旋转或损坏部件的情况下，小心地将转向柱控制模块滑离转向柱。

安装

  1. 安装将转向柱控制模块固定到转向柱的螺栓。
    注
    1 个螺栓，5 毫米内六角，9 Nm
    警告
    在不旋转或损坏部件的情况下，小心地将转向柱控制模块滑到转向柱上。
  2. 连接转向柱控制模块电气连接器。
    注
    将一个新的橙色固定夹 (1028053-00-A) 安装到电气连接器上。执行推拉推测试，确保连接器正确就位。
  3. 安装转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。
  4. 安装间隙隔套。请参阅 间隙隔套 - 转向柱 - 上（拆卸和更换）。

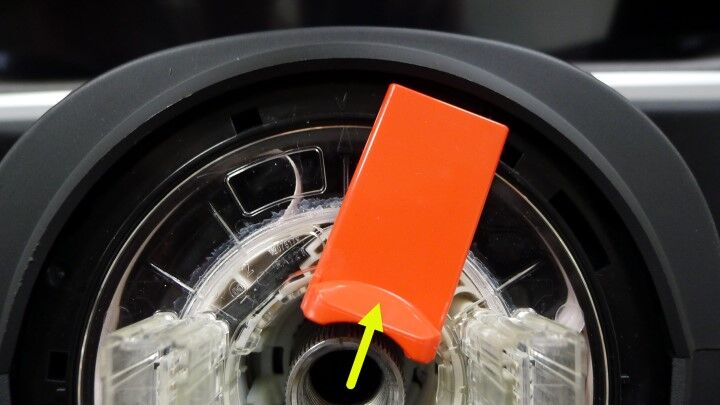

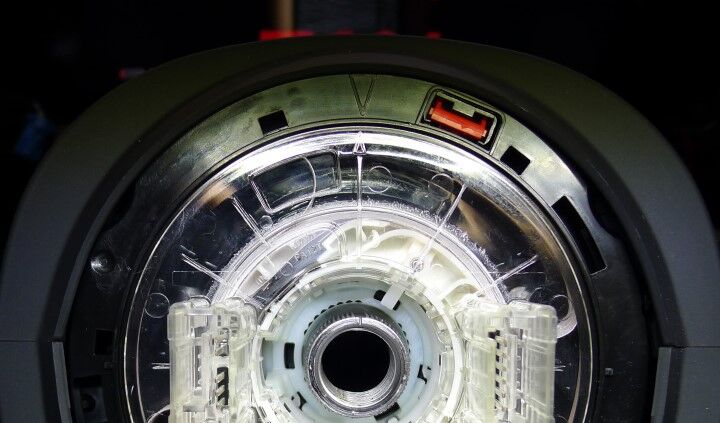

  5. 将红色锁片从转向柱控制模块上拆下。
    注
    抬起锁片将其折断。
  6. 安装 Yoke 方向盘/标准方向盘。请参阅 Yoke 方向盘/方向盘（拆卸和更换）。
  7. 连接低压电源。请参阅 低压电源（断开和连接）。
  8. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  9. 重新安装车辆软件。请参阅 固件重新安装 - 触摸屏。
