面板 - 后 - 中控台 (2025+)（拆卸和安装）

校正代码 待定 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

注
本程序给出的操作仅适用于 2025+ Model S。

拆卸

  1. 打开所有车门。
  2. 降下 LH 前车窗。
  3. 将前排座椅前移。

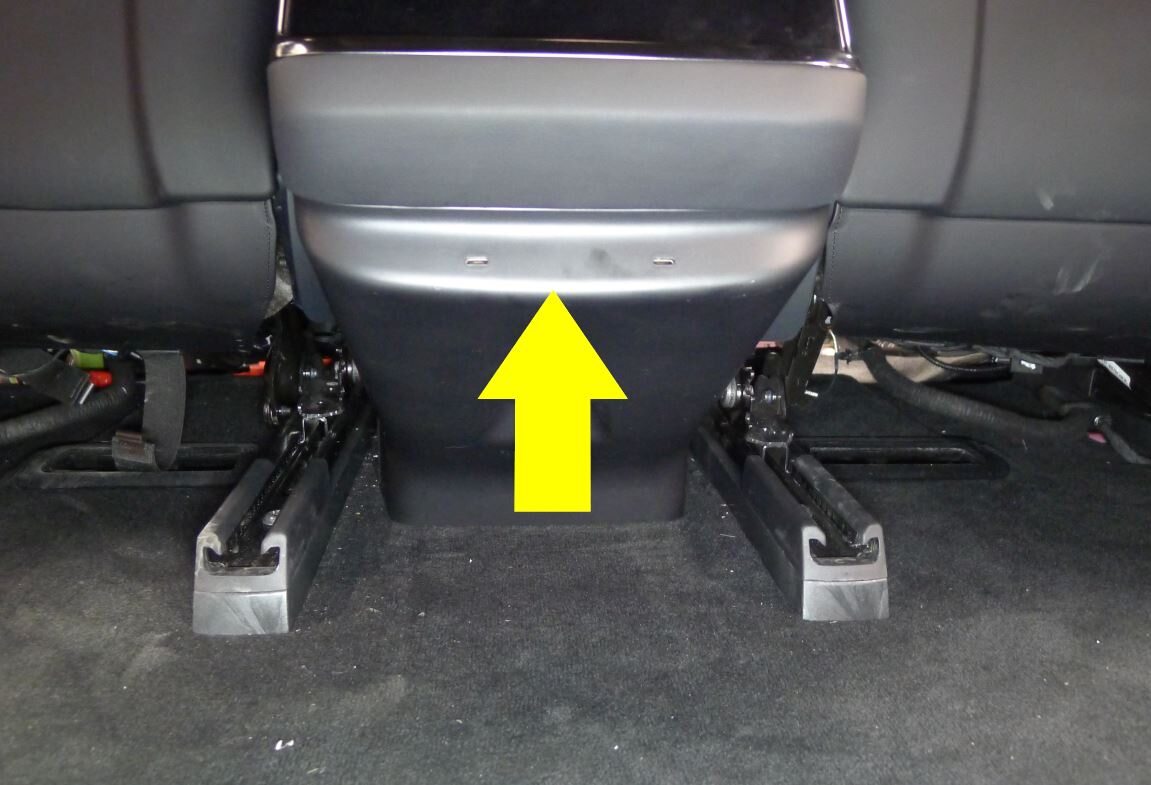

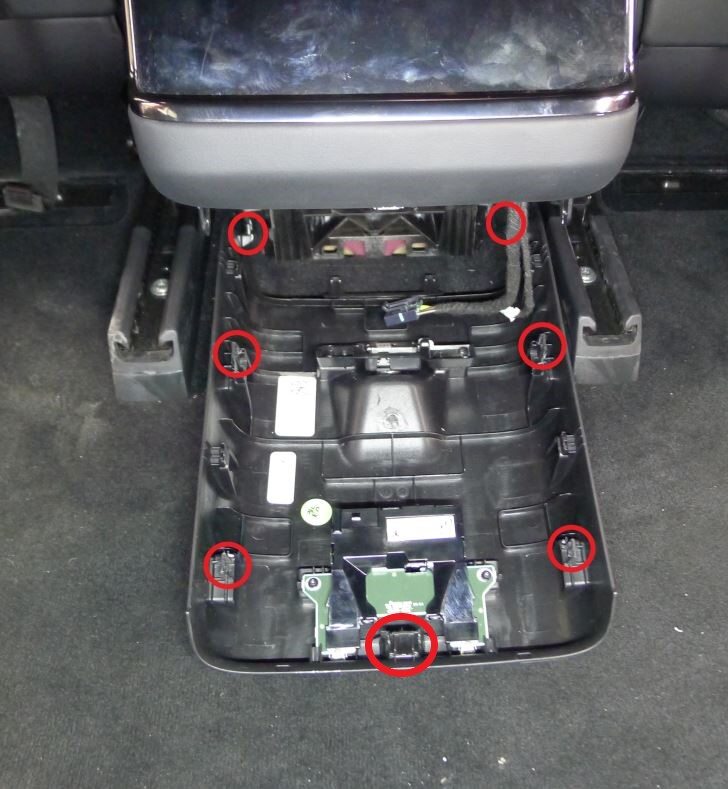

  4. 松开将中控台后面板总成固定到中控台的卡子（7 个）。

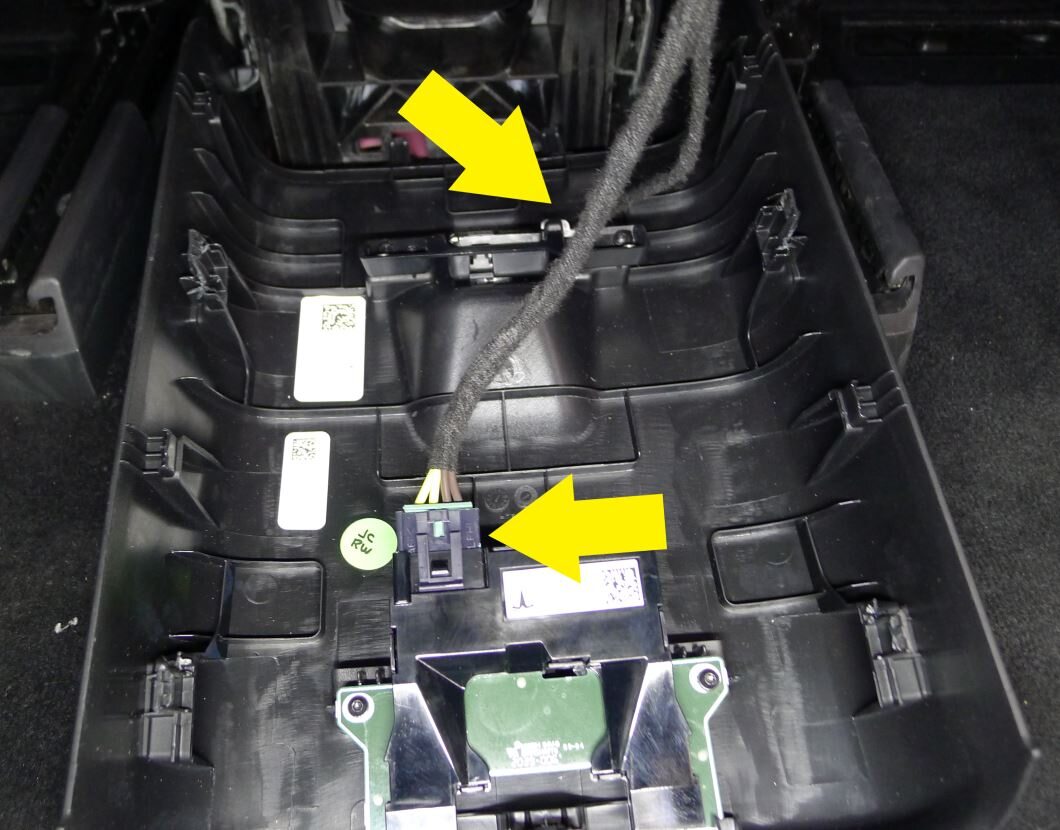

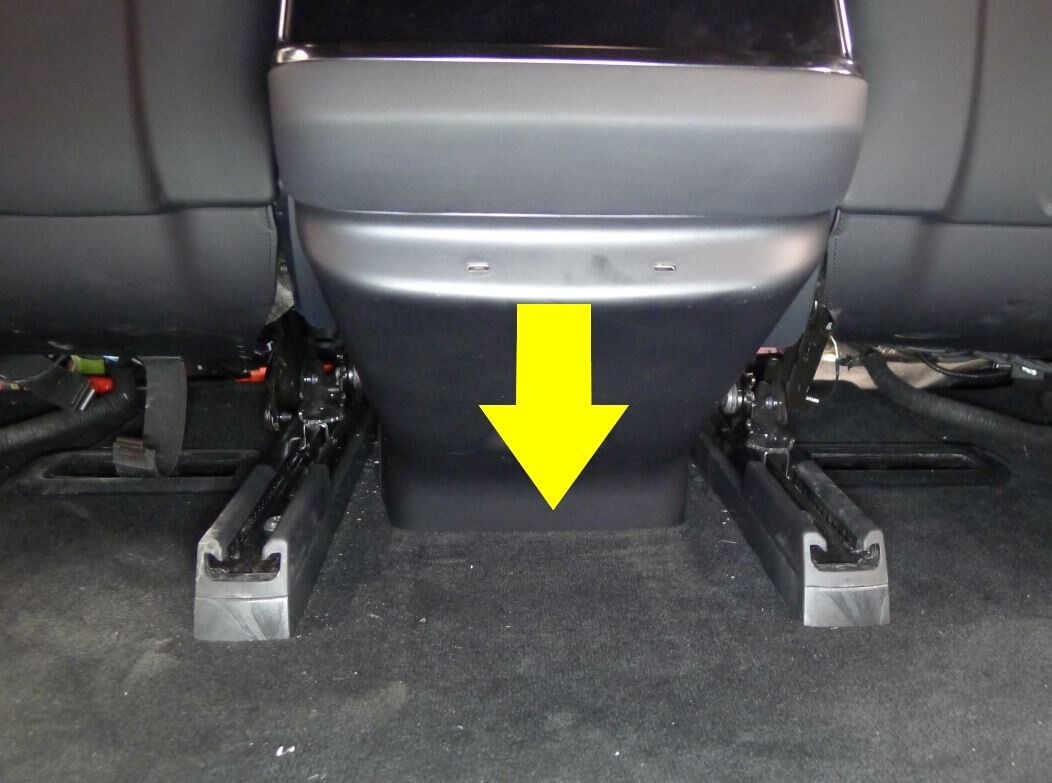

  5. 将电气线束从 USB 总成和车灯上断开，然后向后滑动中控台后面板总成，以将其从车辆上拆下。

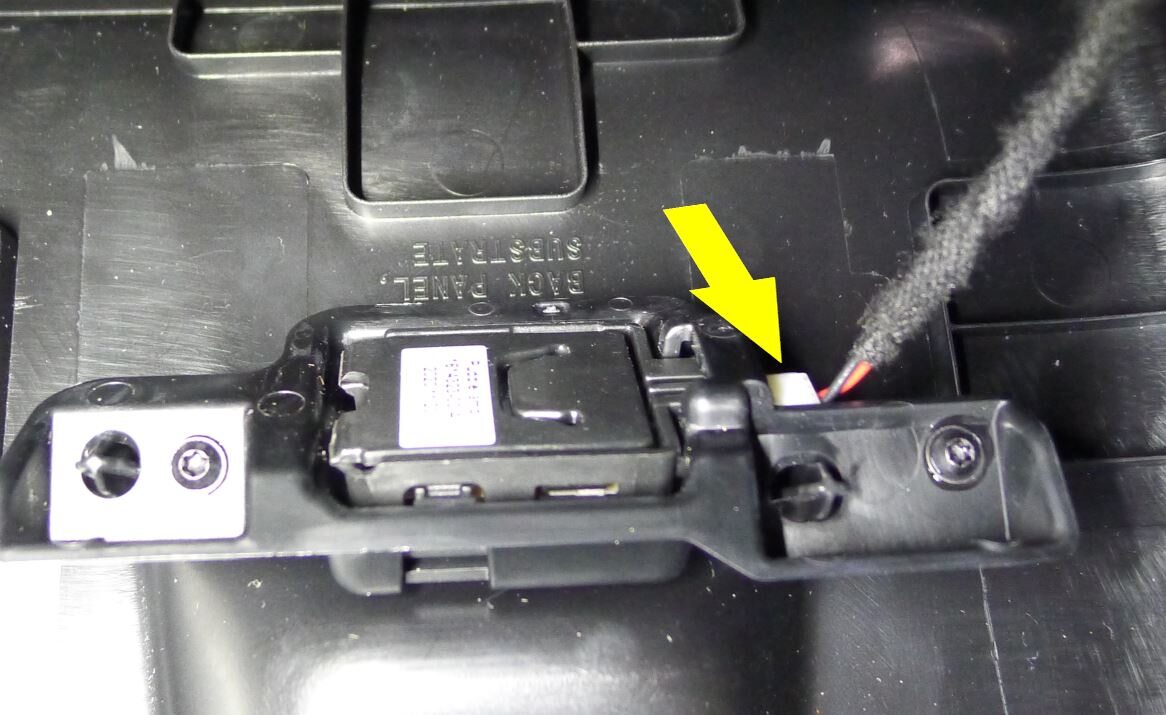

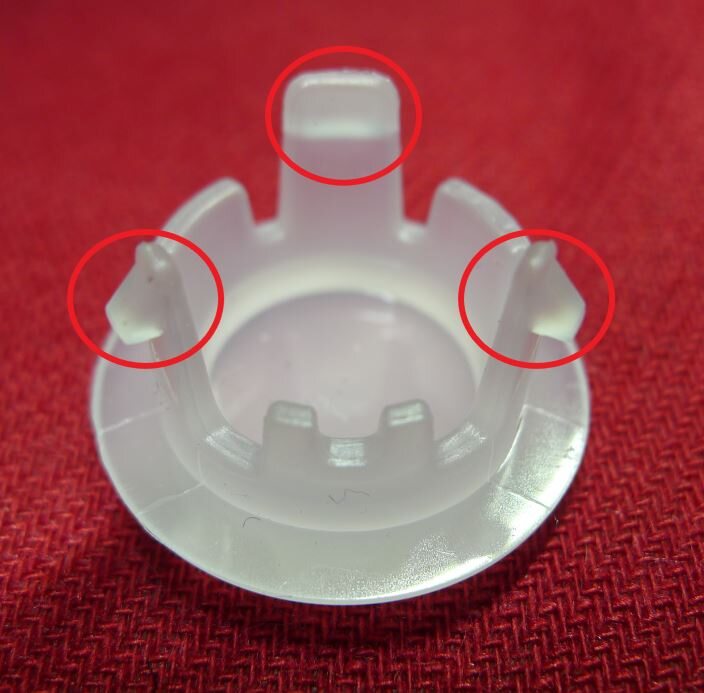

  6. 断开锁片（3 个），以松开中控台后面板总成上的脚部空间灯透镜。

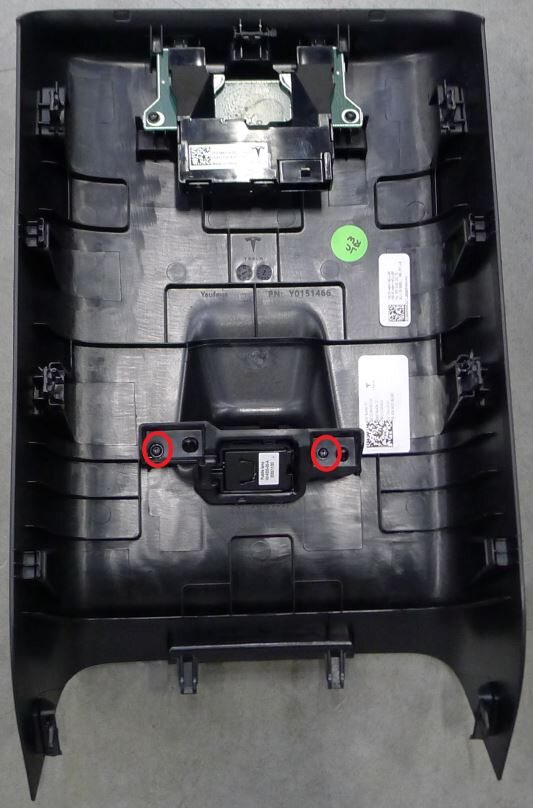

  7. 拆下将脚部空间灯总成固定到中控台后面板总成的螺钉（2 个）。
    提示
    推荐使用以下工具：
    • 梅花 T10 批头

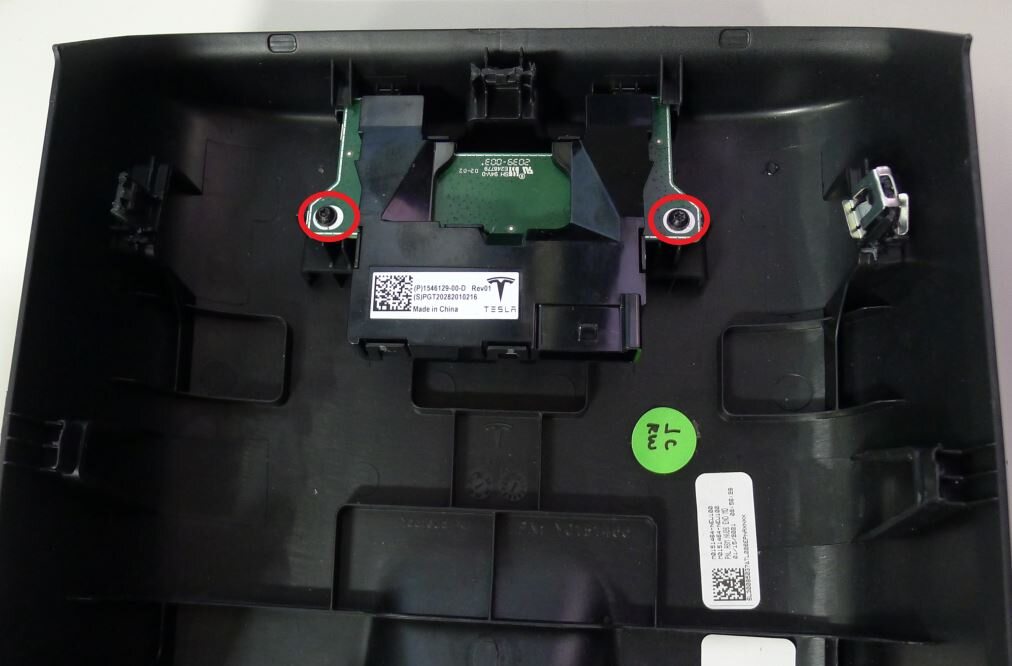

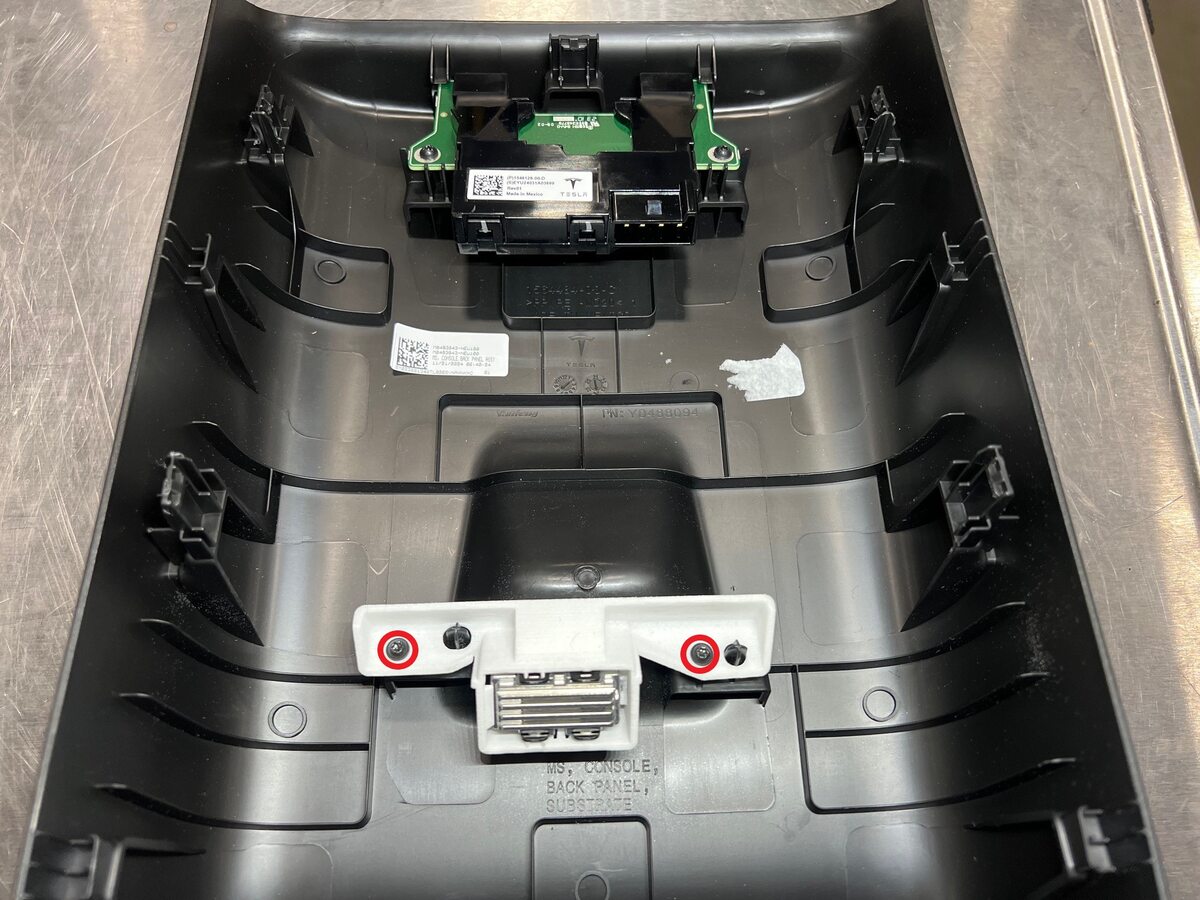

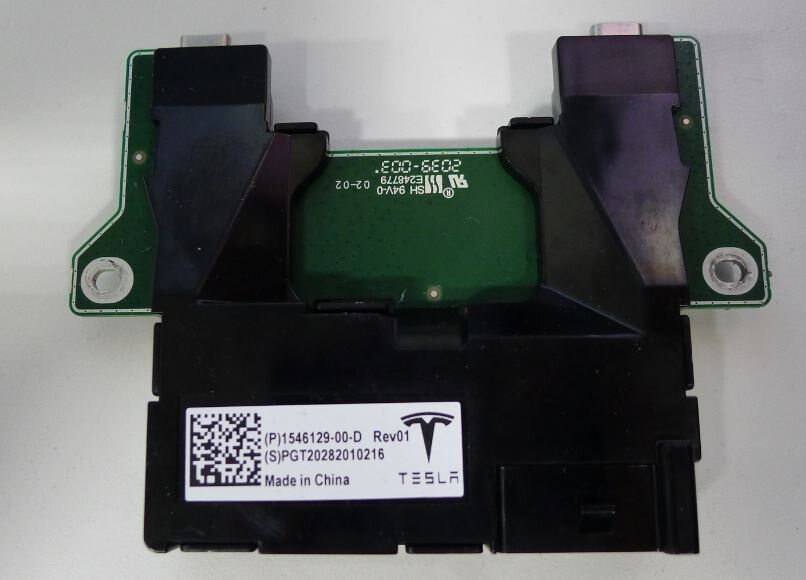

  8. 拆下将后 USB 总成固定到中控台后面板总成的螺钉（2 个）。
    提示
    推荐使用以下工具：
    • 梅花 T10 批头

安装

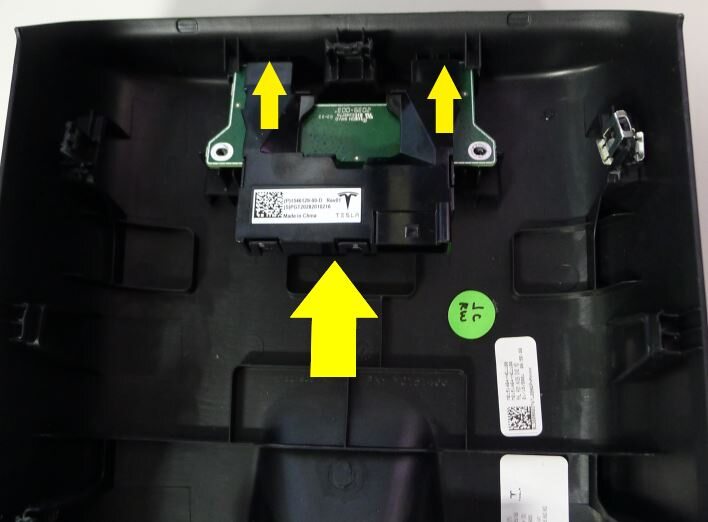

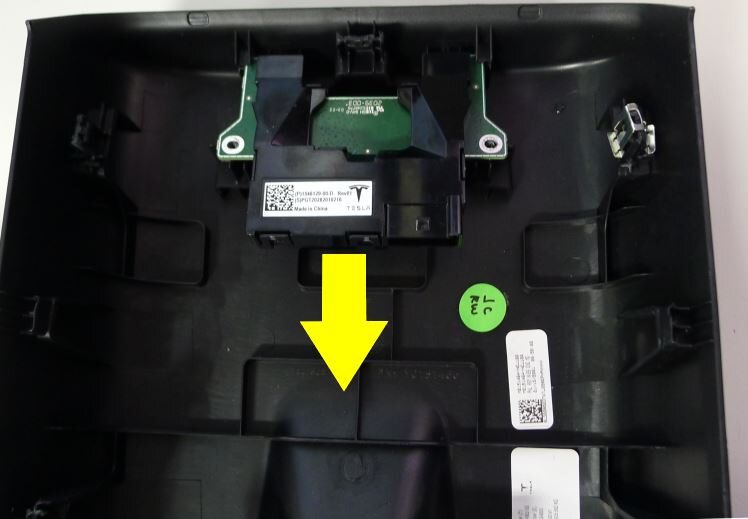

  1. 安装将后 USB 总成固定到中控台后面板总成的螺钉（2 个）。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T10 批头
    警告

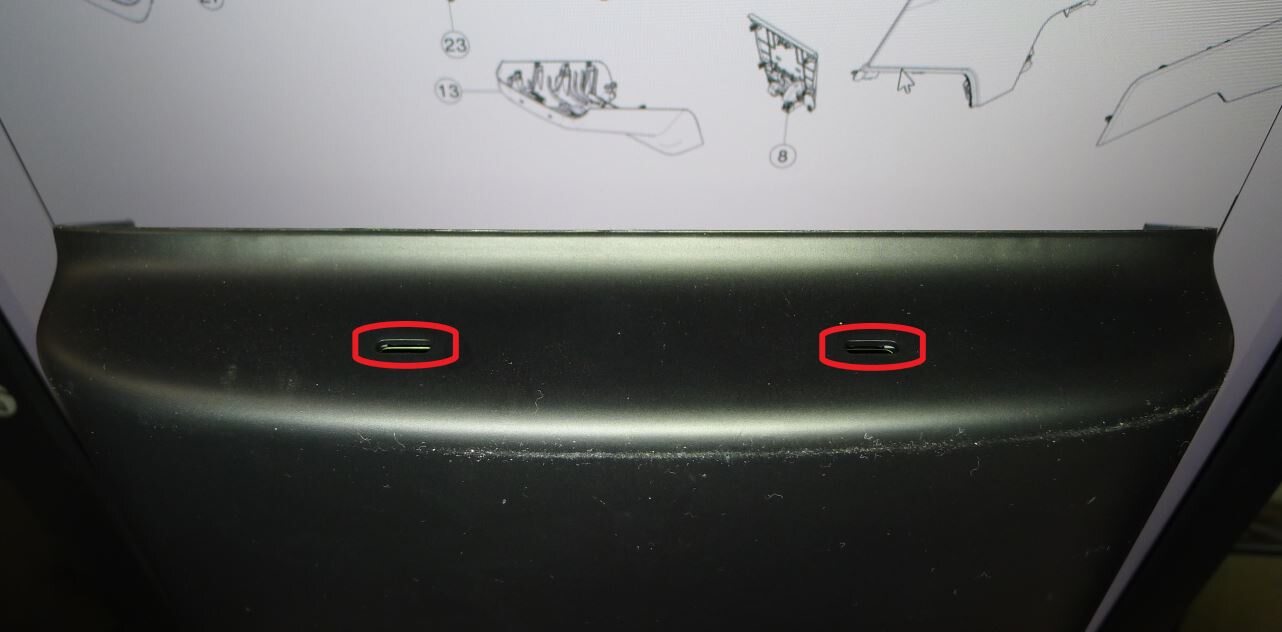

    确保 USB 插座与中控台后面板上的开口准确对齐，否则可能导致损坏。

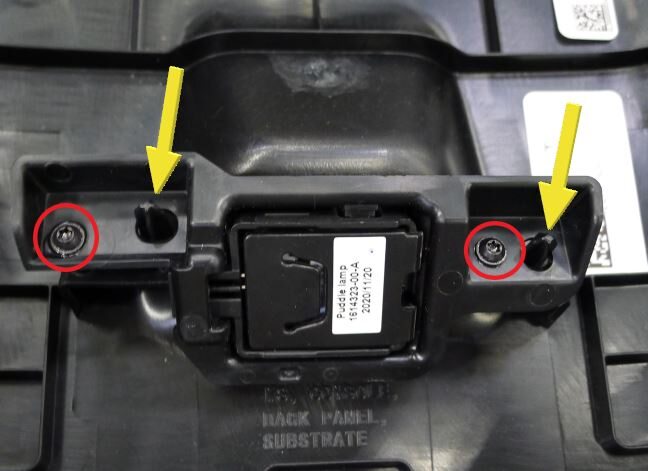

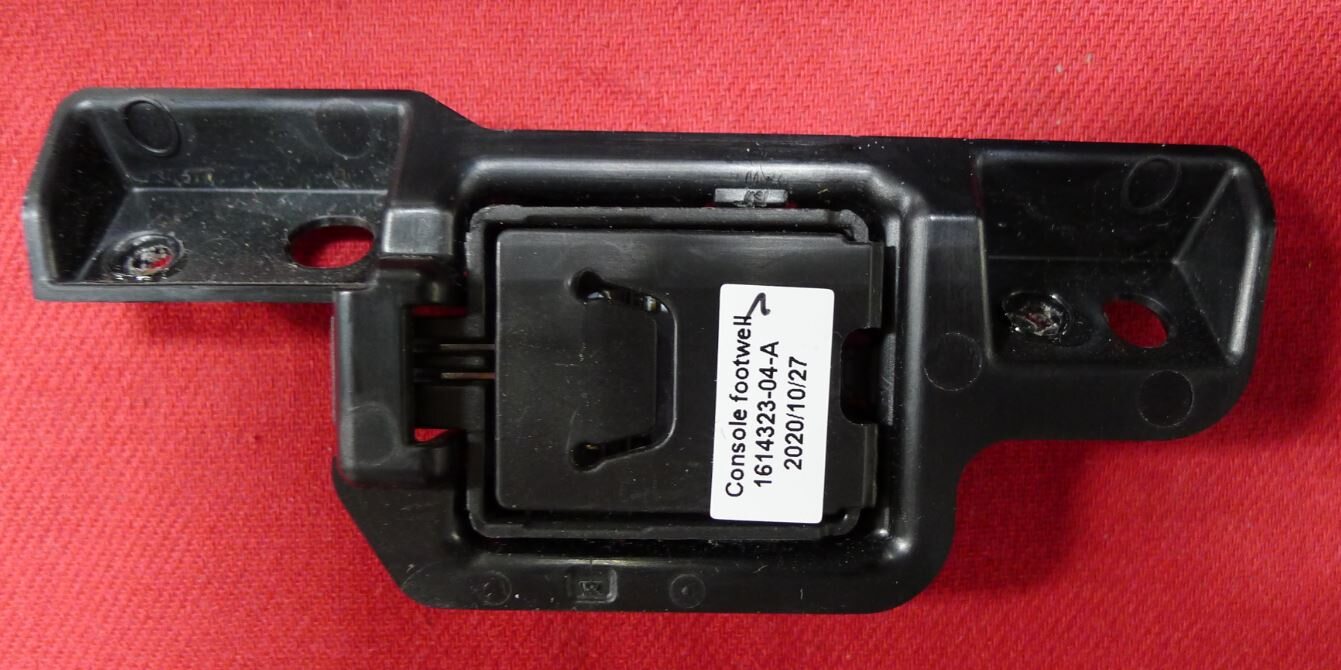

  2. 对齐固定销（2 个），使脚部空间灯总成与中控台后面板总成齐平，然后安装将照明灯固定到面板的螺栓（2 个）。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T10 批头

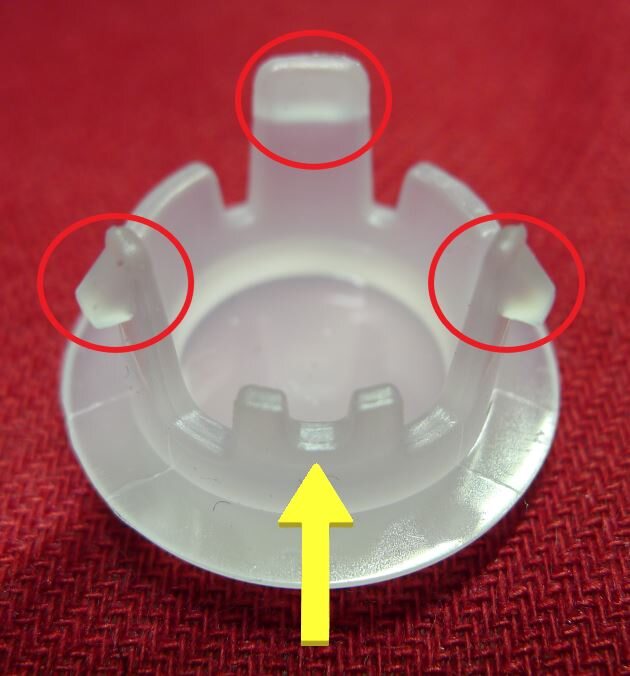

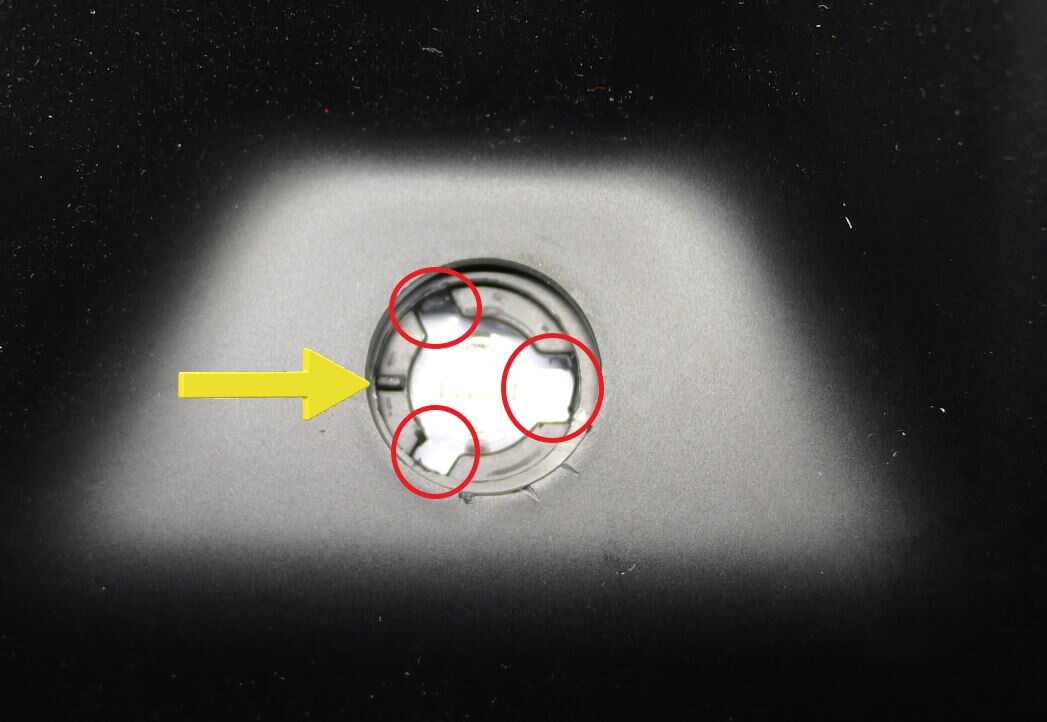

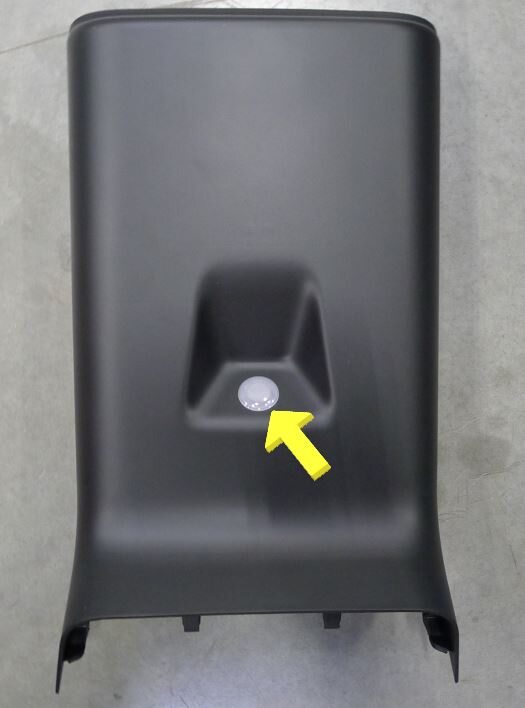

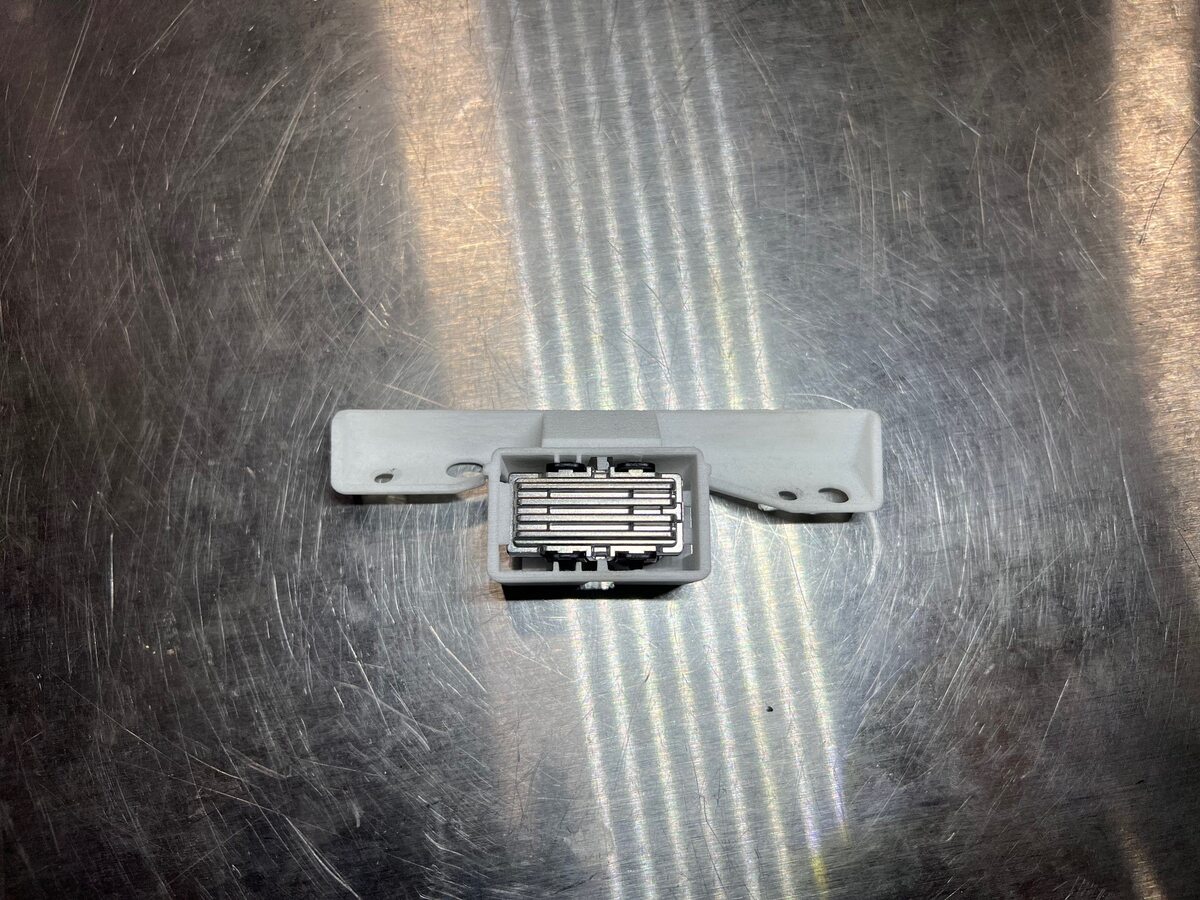

  3. 对齐锁片（3 个）和固定销，以紧固中控台后面板脚部空间灯透镜，注意确保透镜与面板齐平。

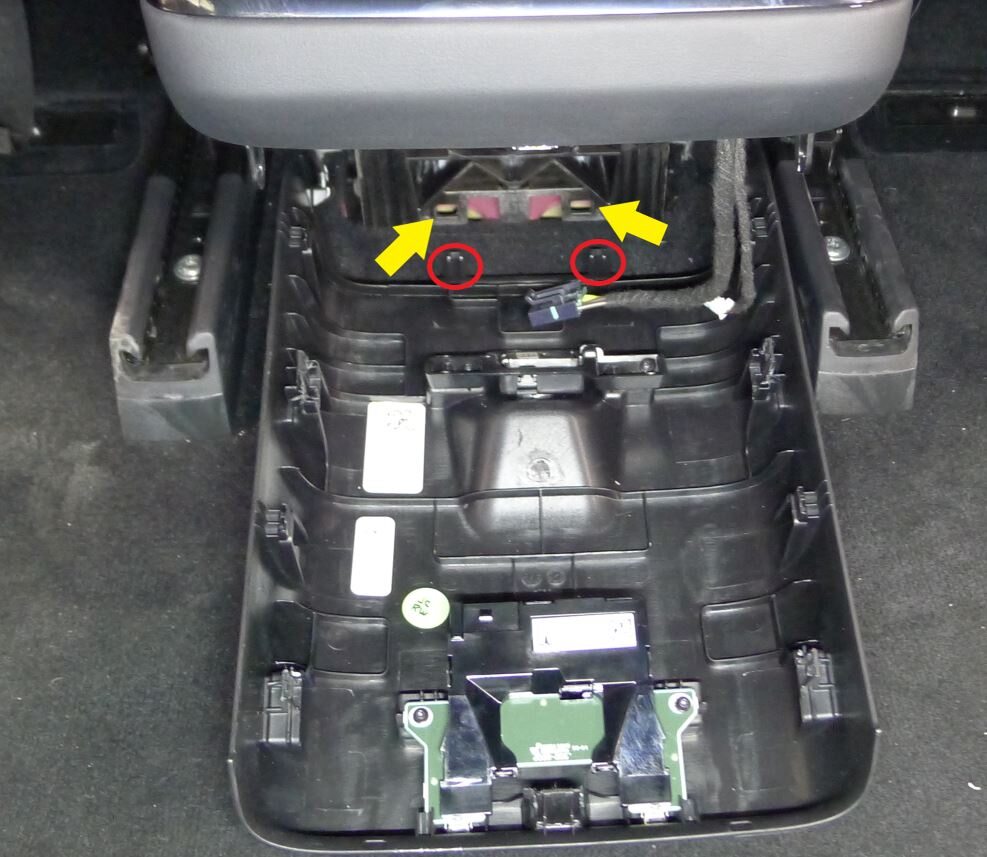

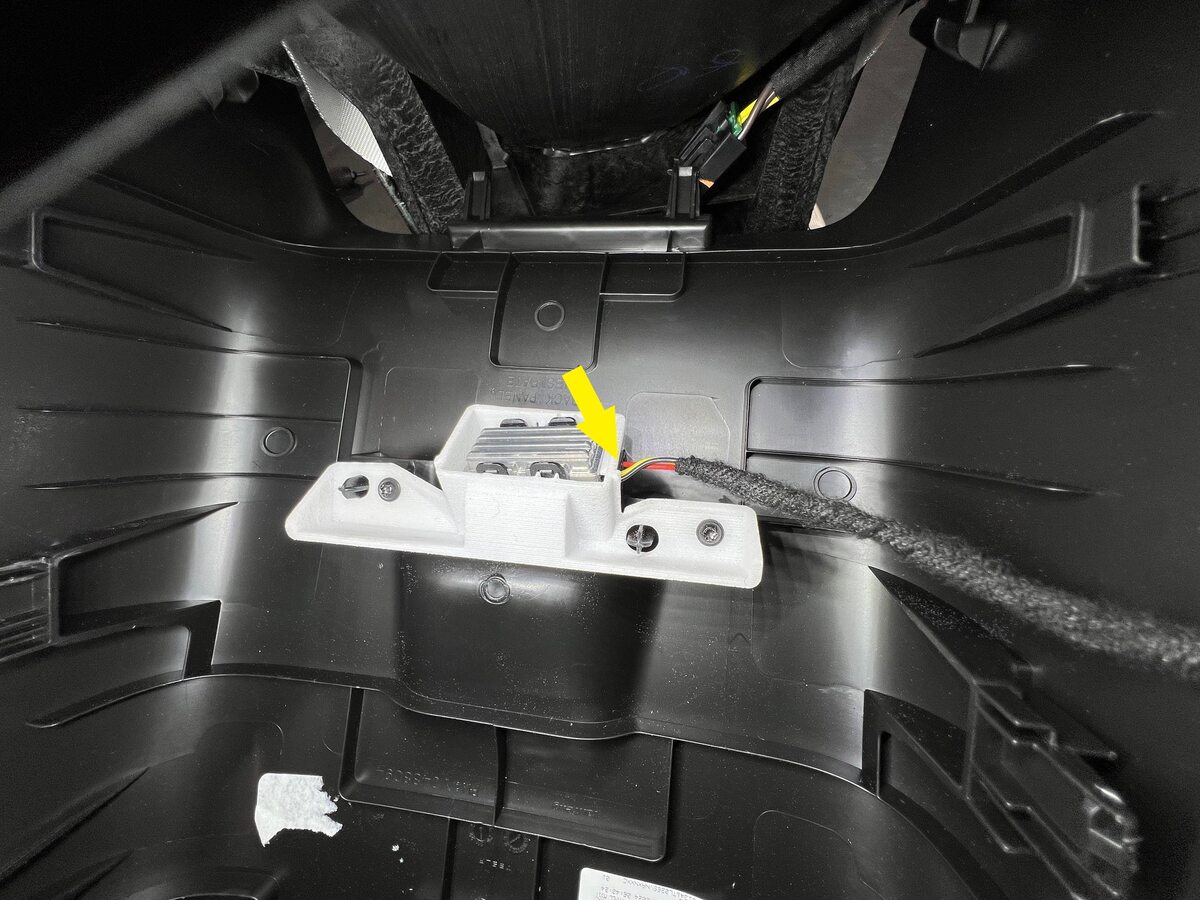

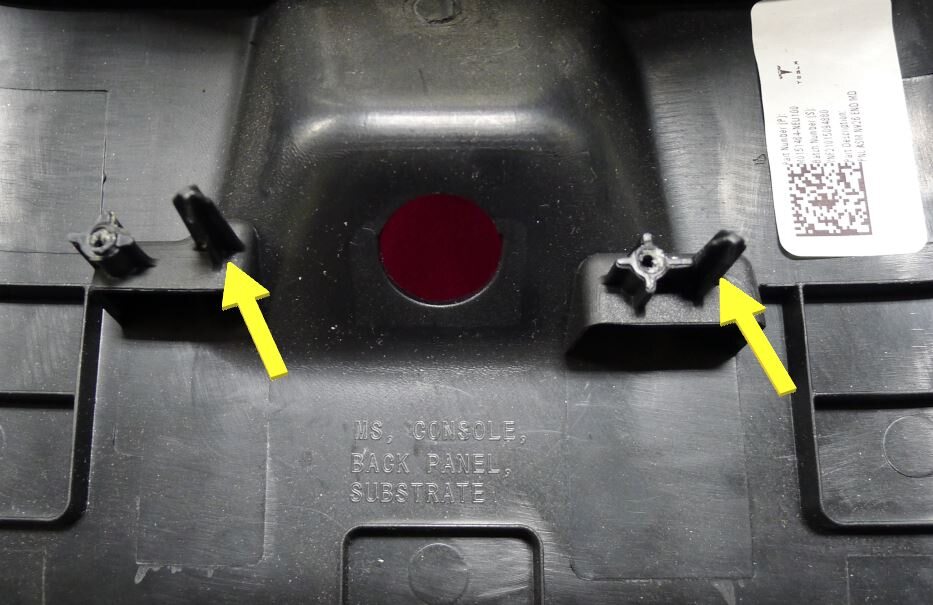

  4. 将固定销（2 个）与中控台支架上的凹槽对齐，然后将 USB 总成和照明灯电气线束连接到中控台后面板总成。

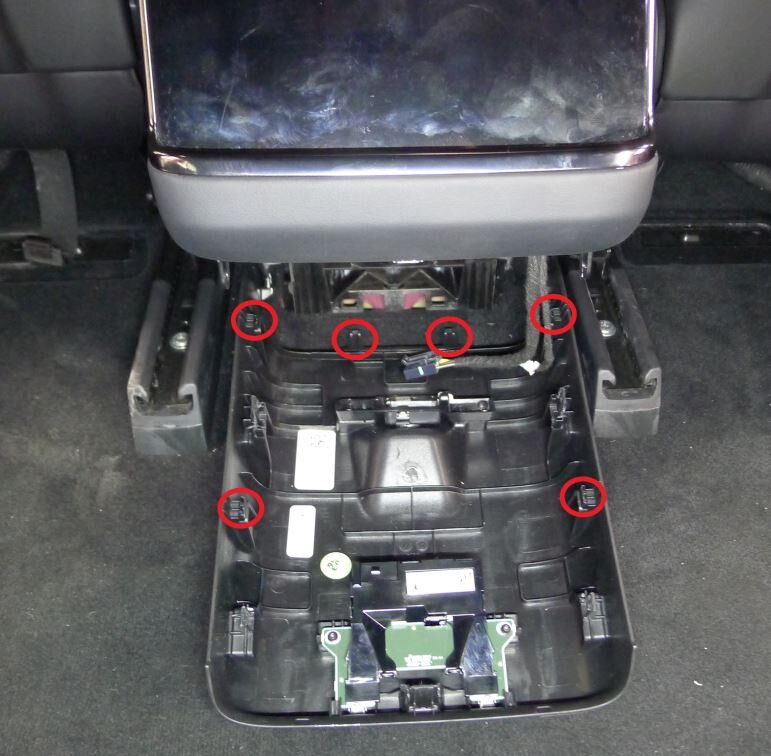

  5. 对齐固定销（6 个），将中控台后面板总成放置在中控台上，然后安装将面板固定到中控台的卡子（7 个）。
  6. 将前排座椅移回原位。
  7. 升起 LH 前车窗。
  8. 关闭全部车门。
