校正代码 18300812 1.02 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 举升并支撑车辆
   注

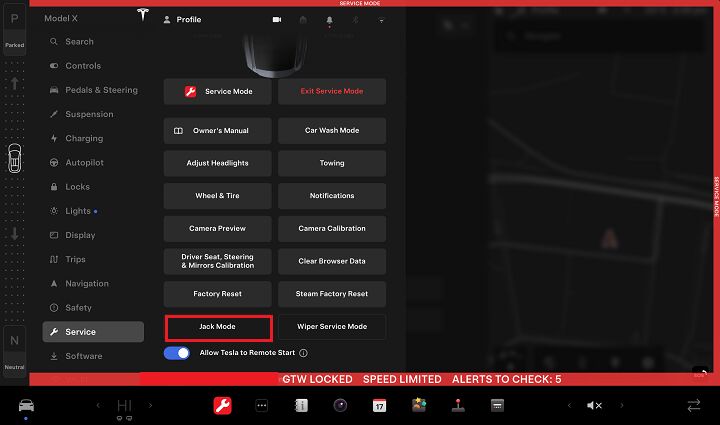

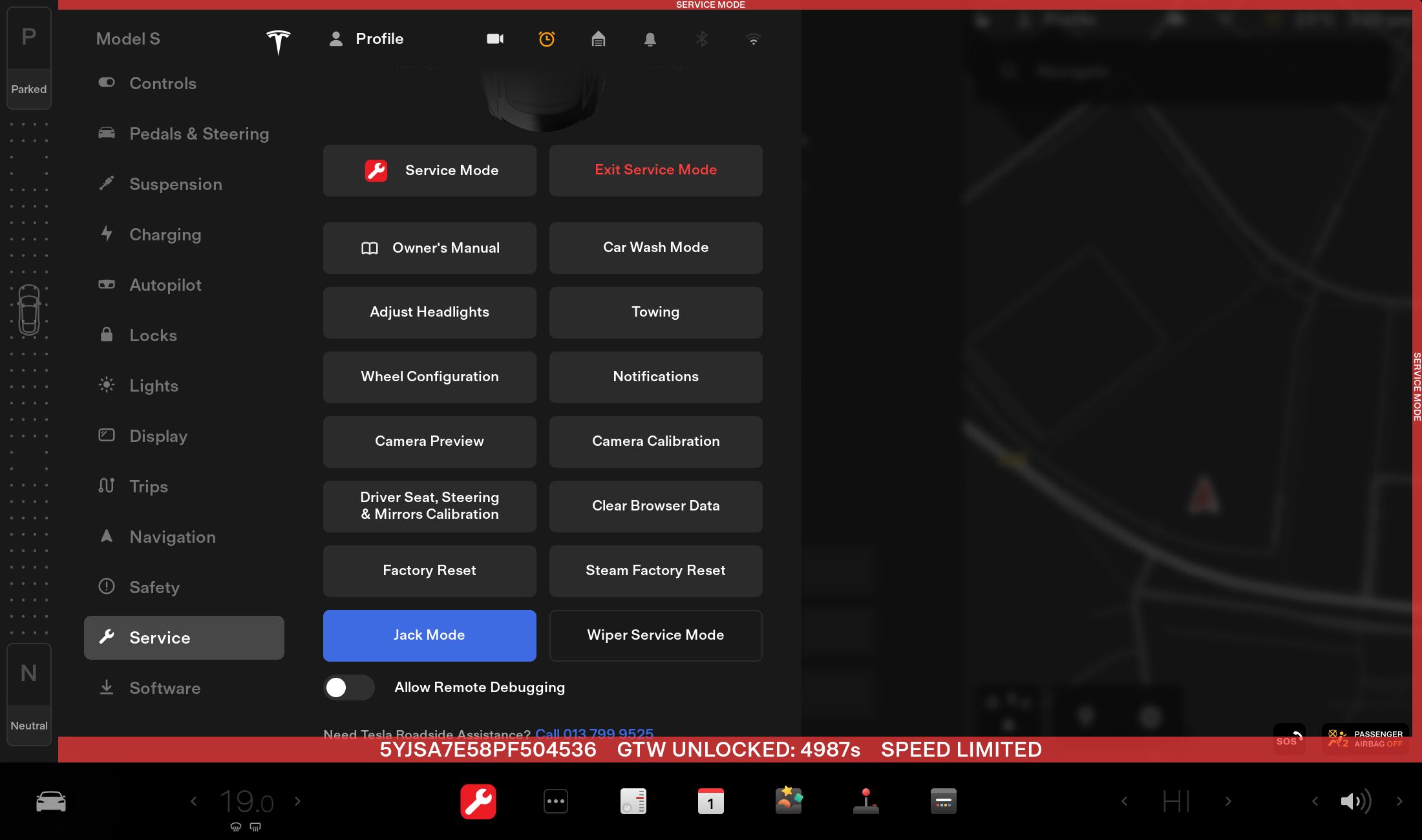

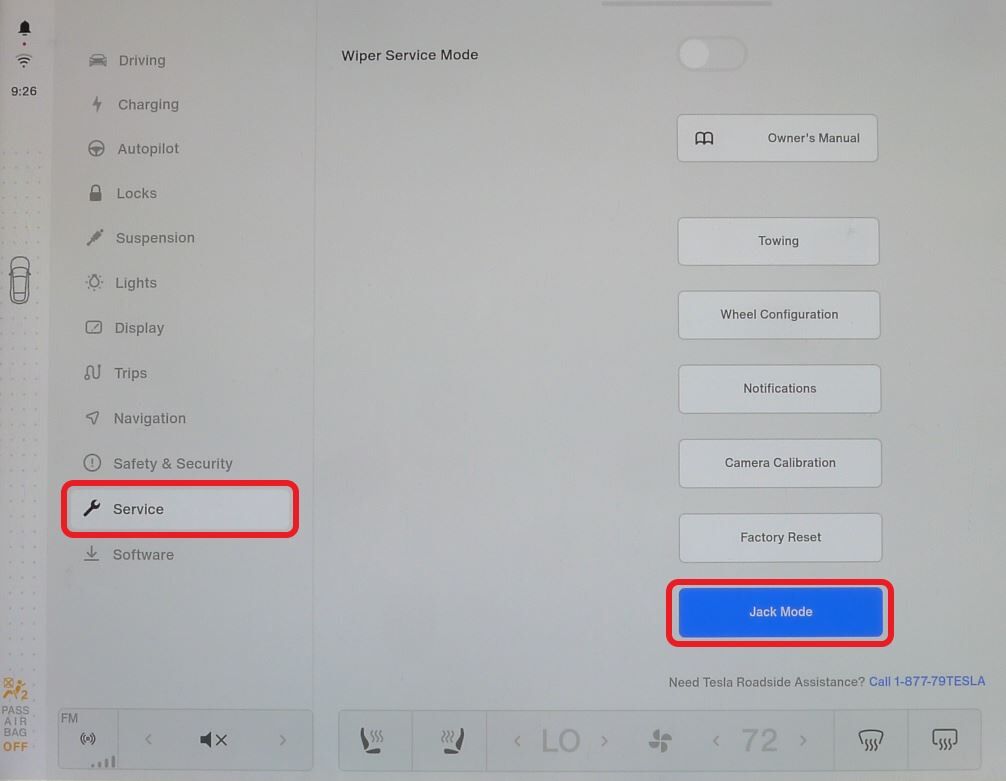

   将空气悬架设置为“Jack 模式”





2. 打开左前车门
3. 降下左前车窗

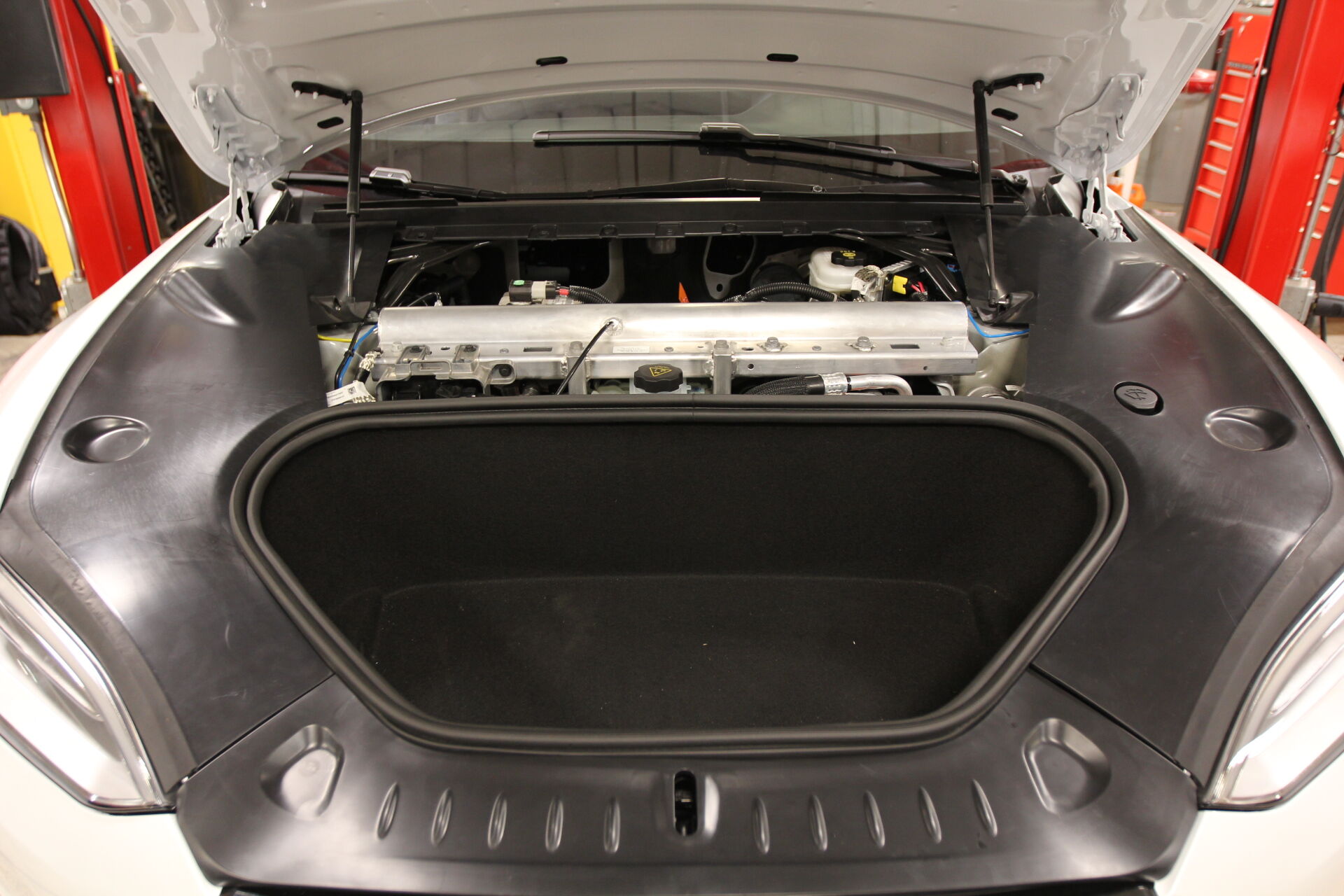

4. 打开前备箱盖
   注

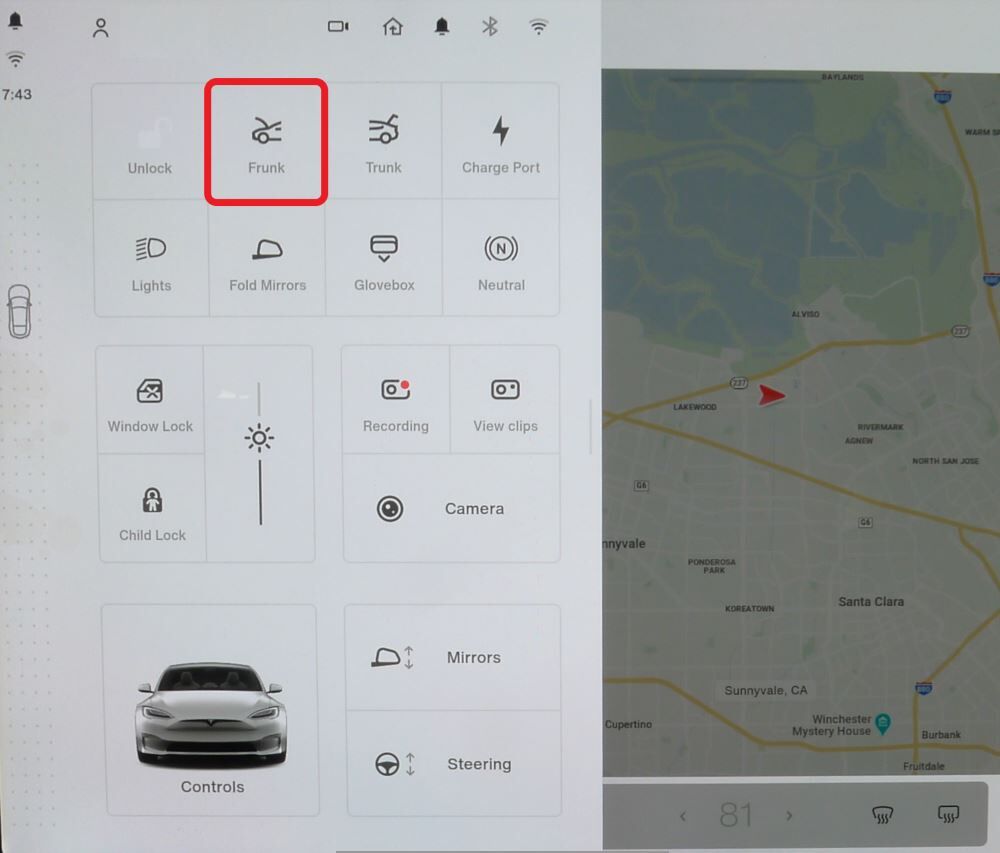

   在中央显示器触摸屏上，点击 Quick Controls > Frunk Open

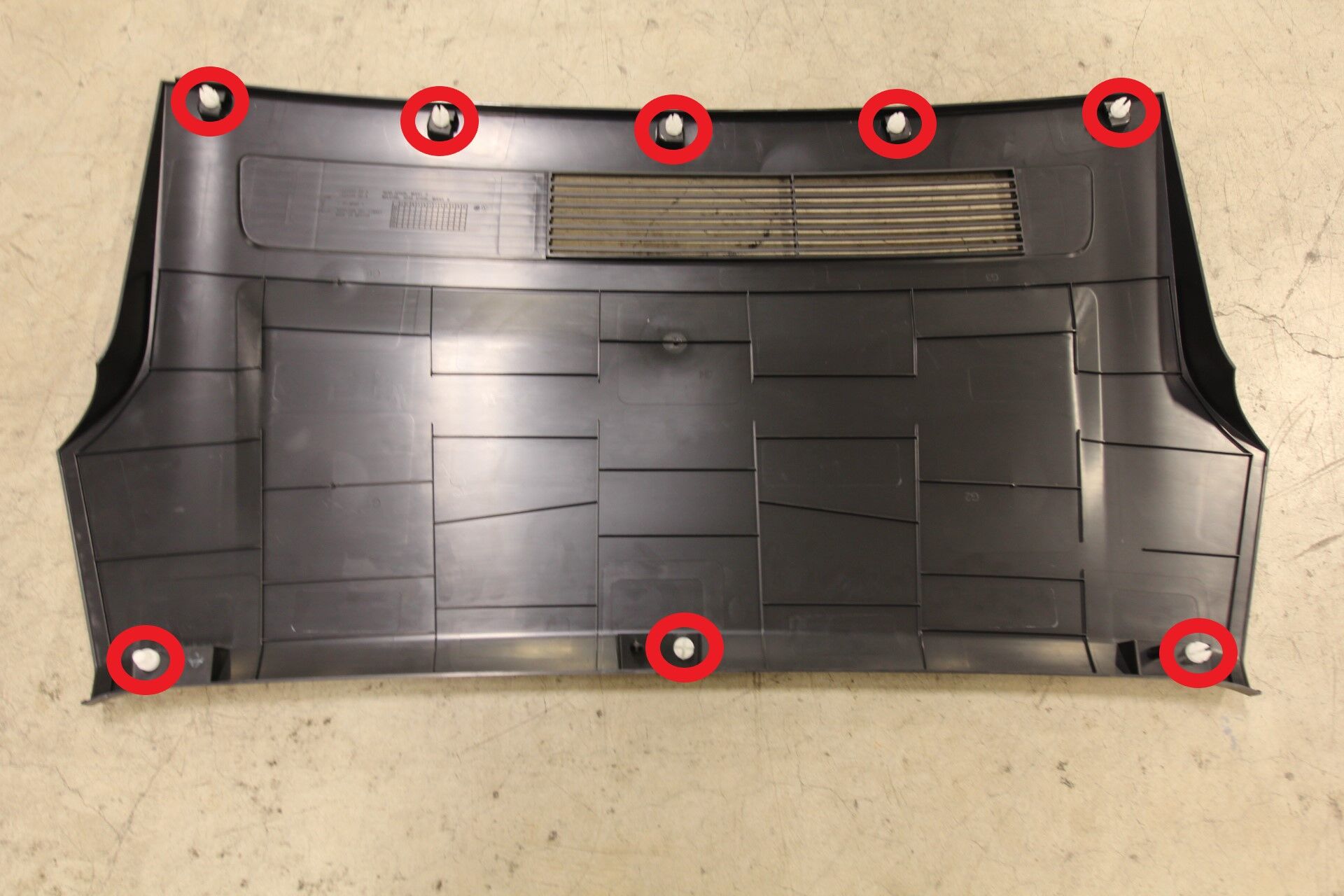

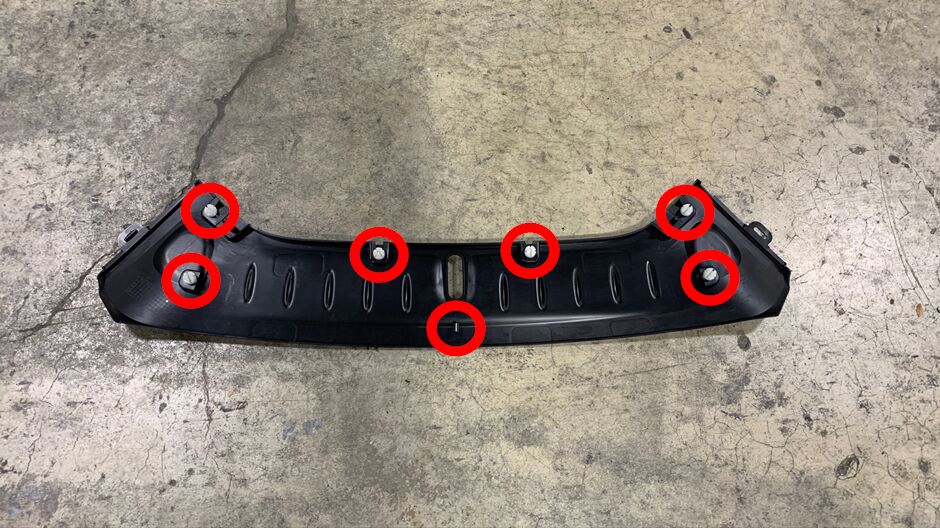

5. 拆下前备箱后部挡板
   注

   8 个卡子

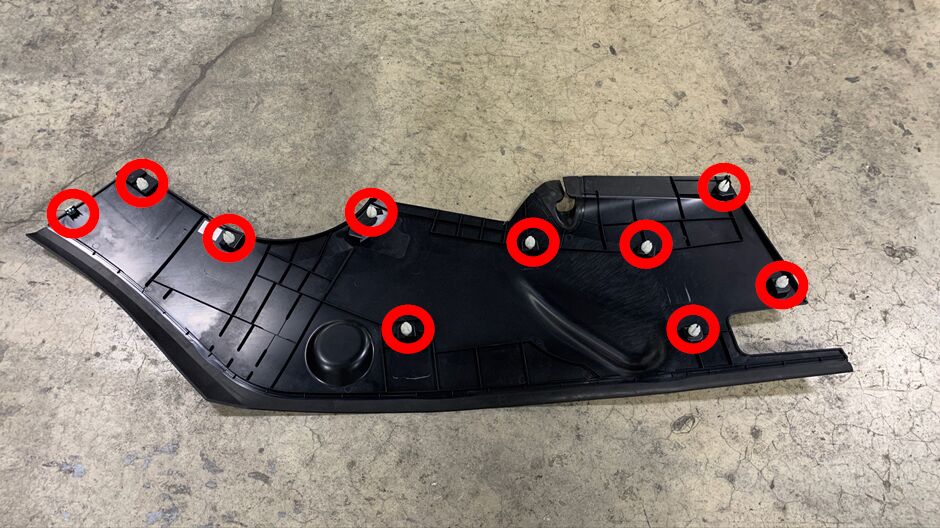

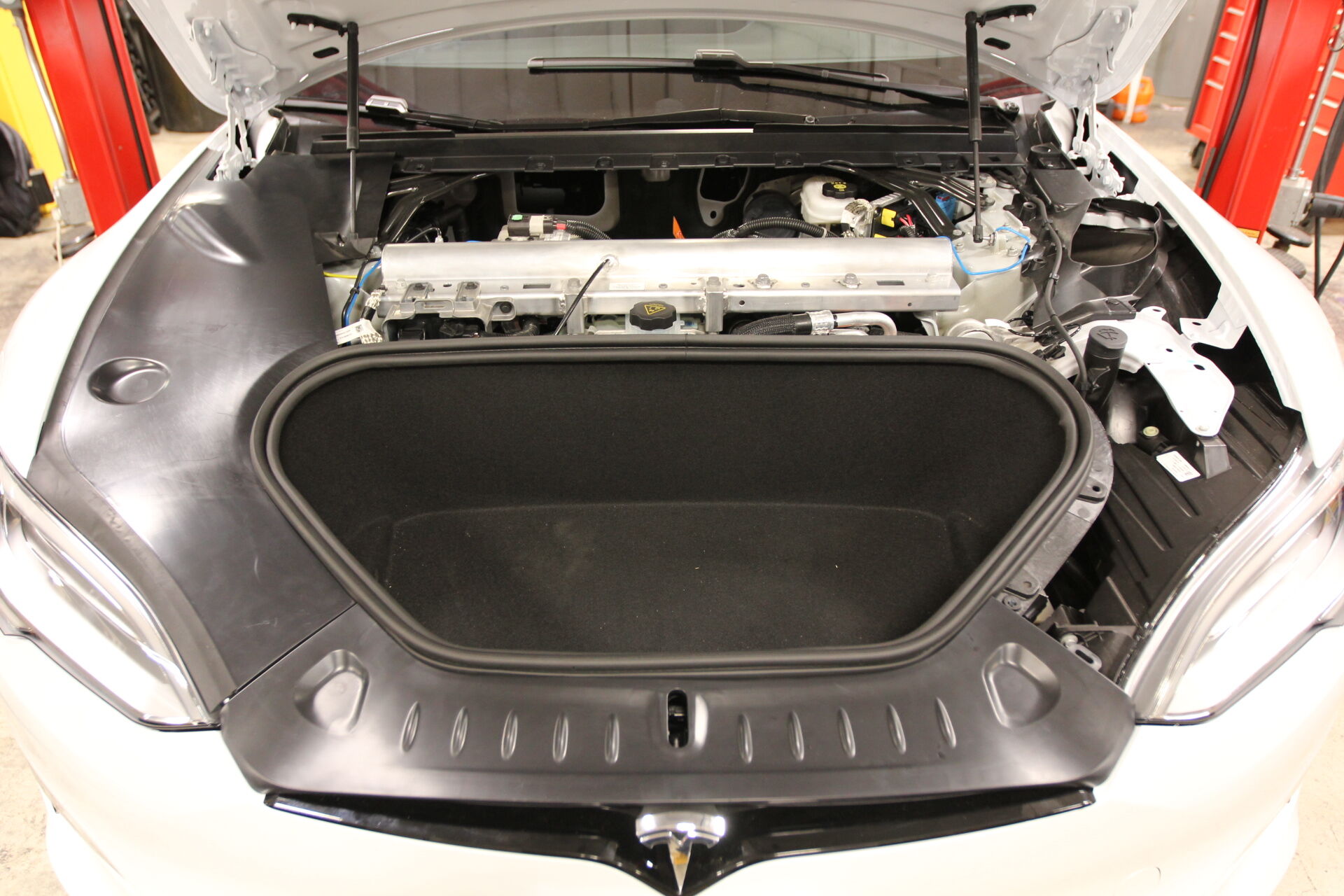

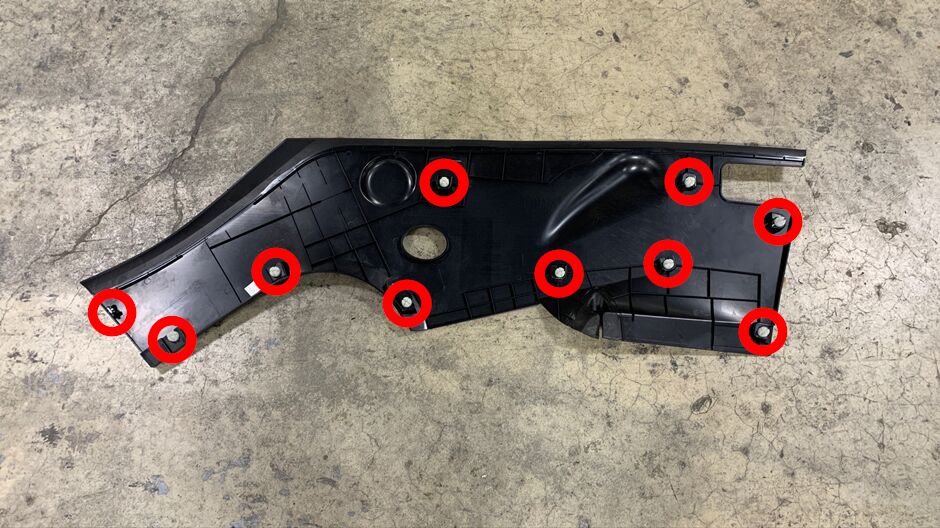

6. 拆下前备箱左侧挡板
   注

   10 个卡子

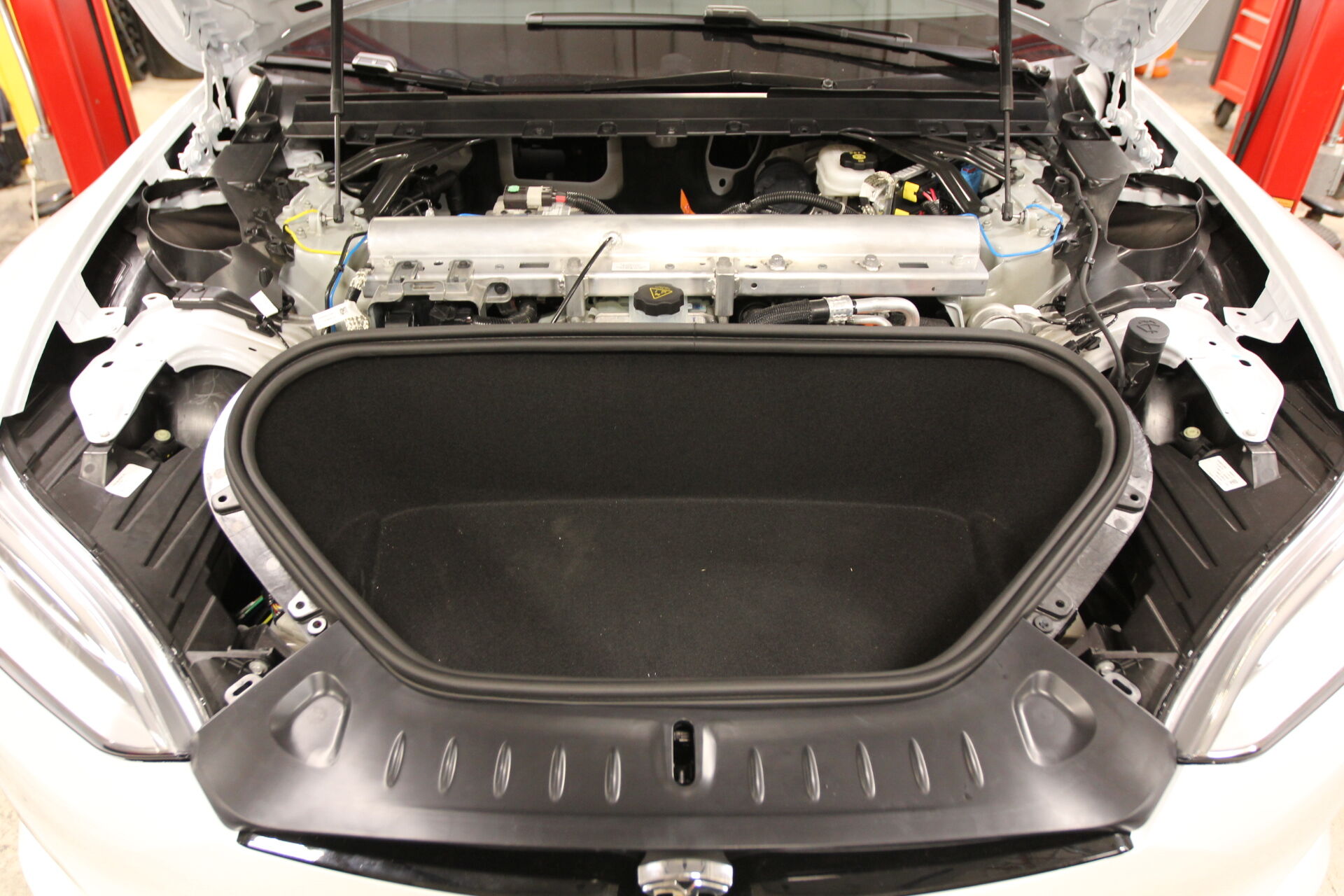

7. 拆下前备箱右侧挡板
   注

   10 个卡子





8. 拆下前备箱前挡板
   注

   7 个卡子

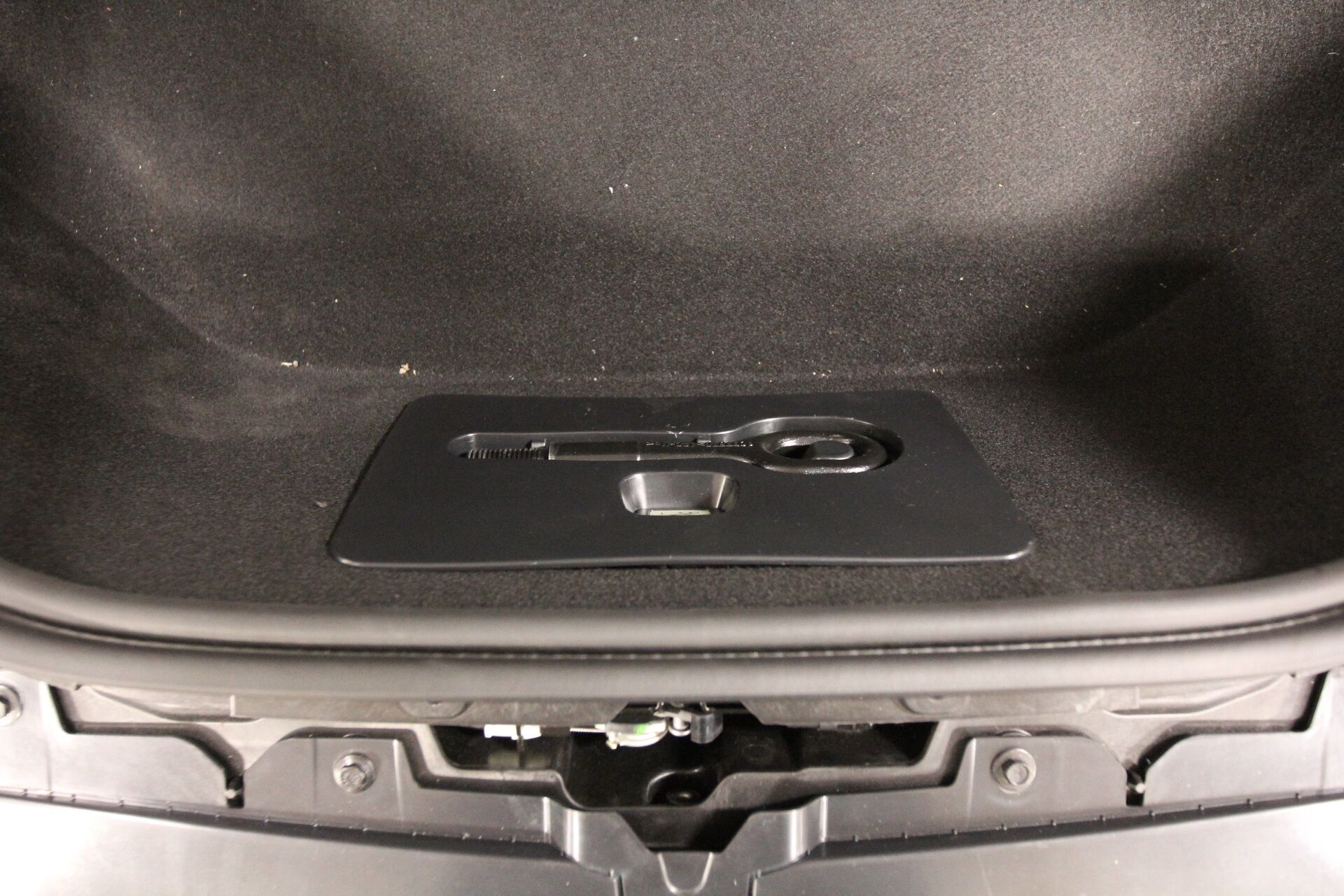

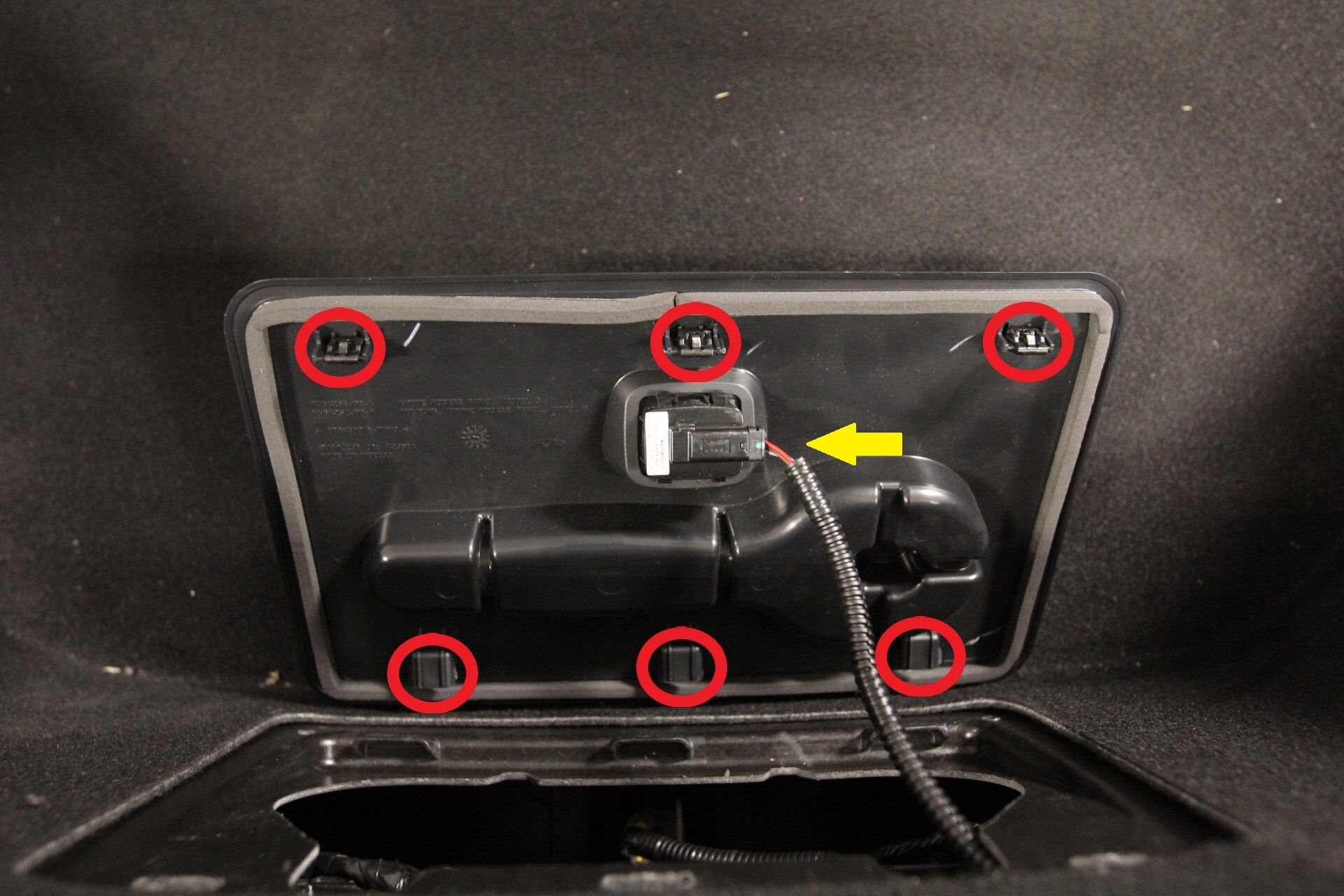

9. 拆下前备箱检修板
   注

   3 个卡子，3 个挂钩，1 个连接器

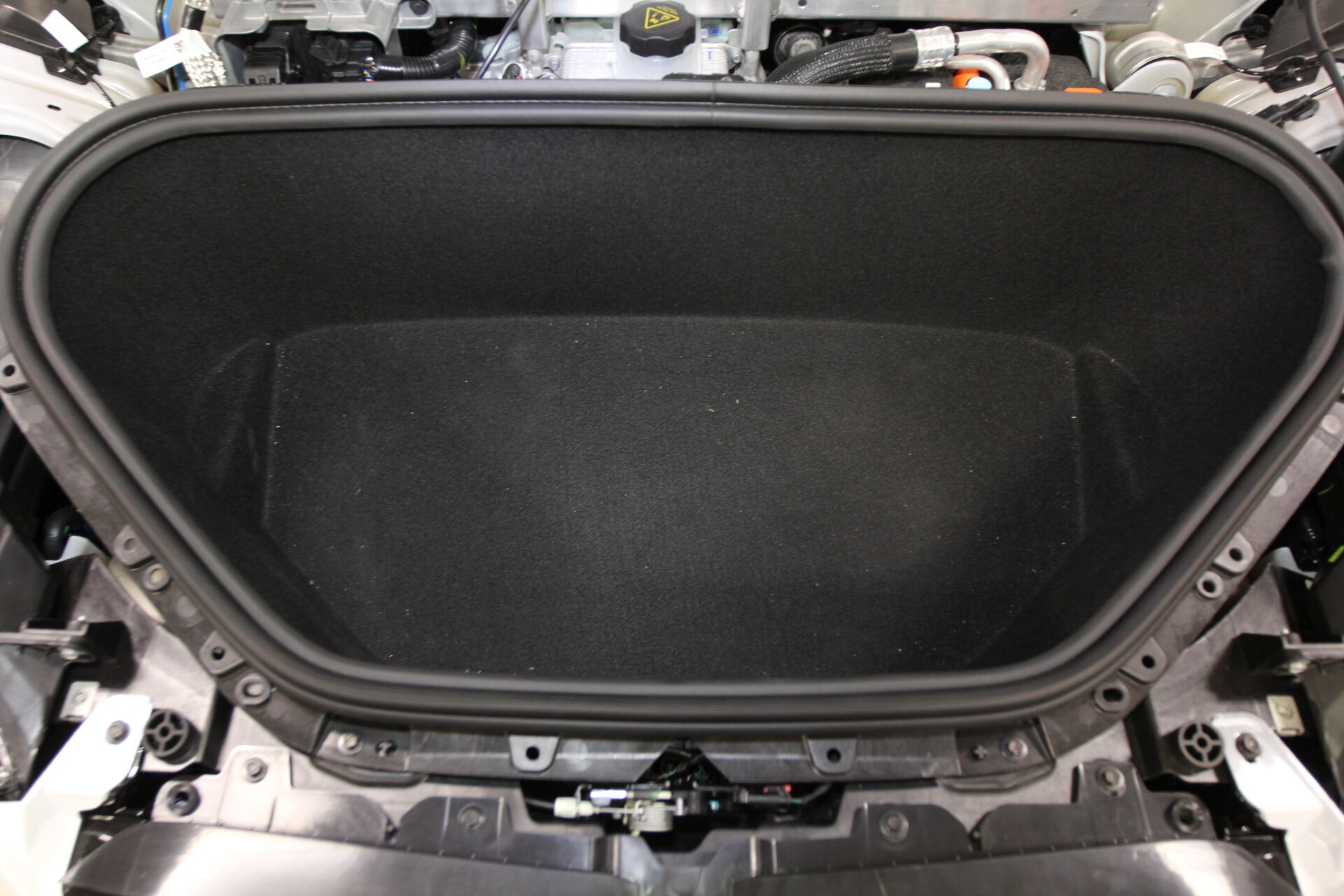

10. 拆下前备箱地毯

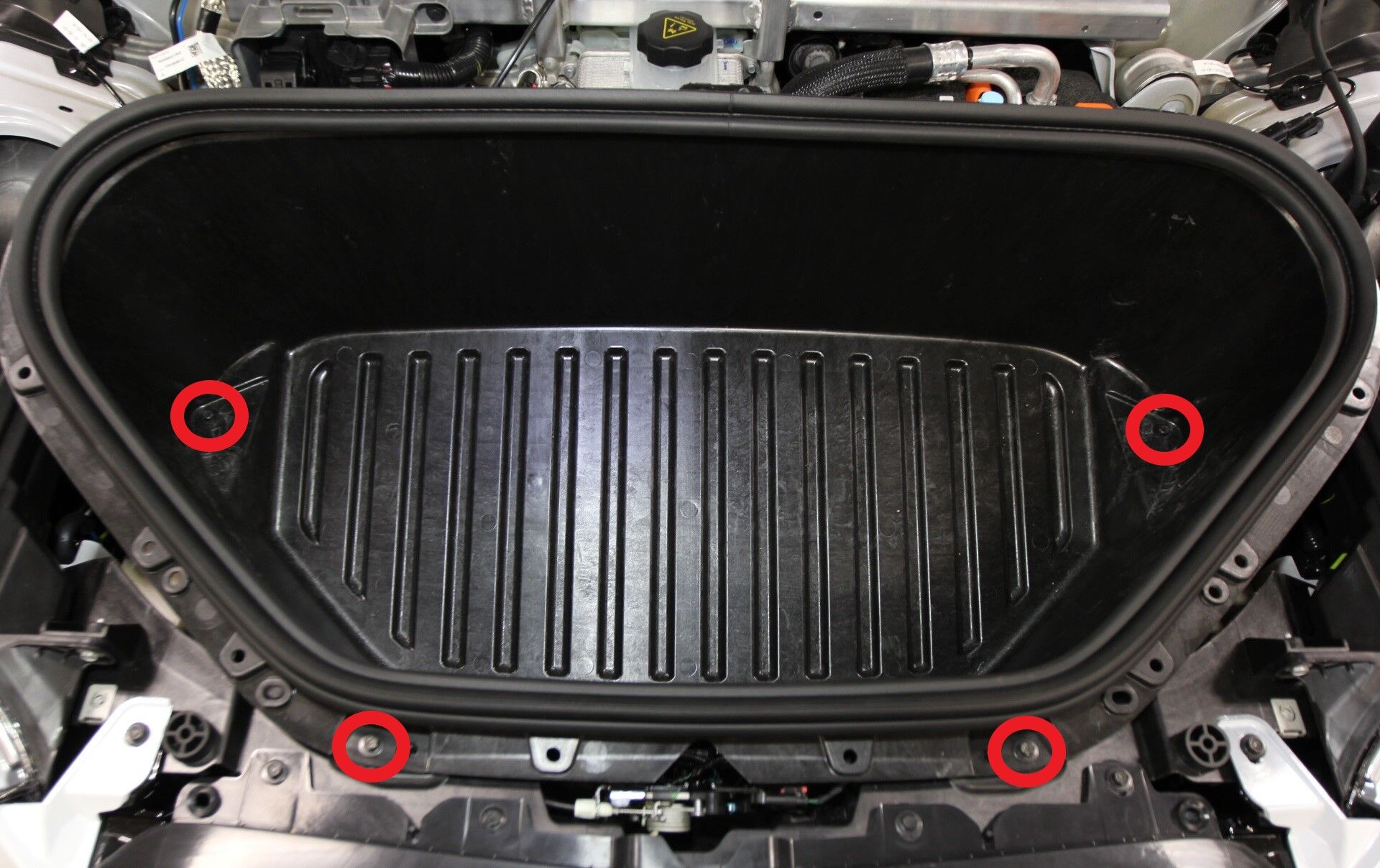

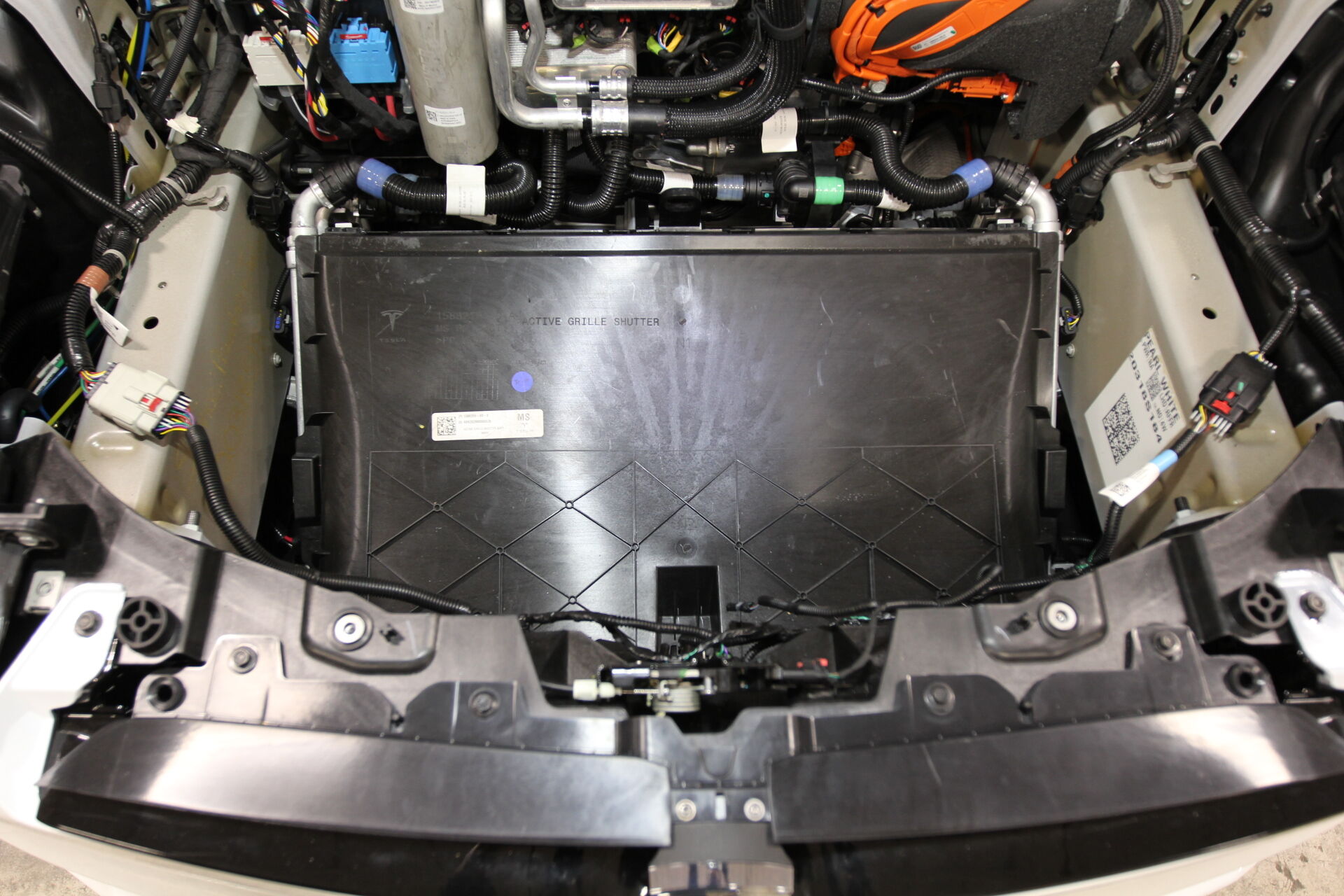

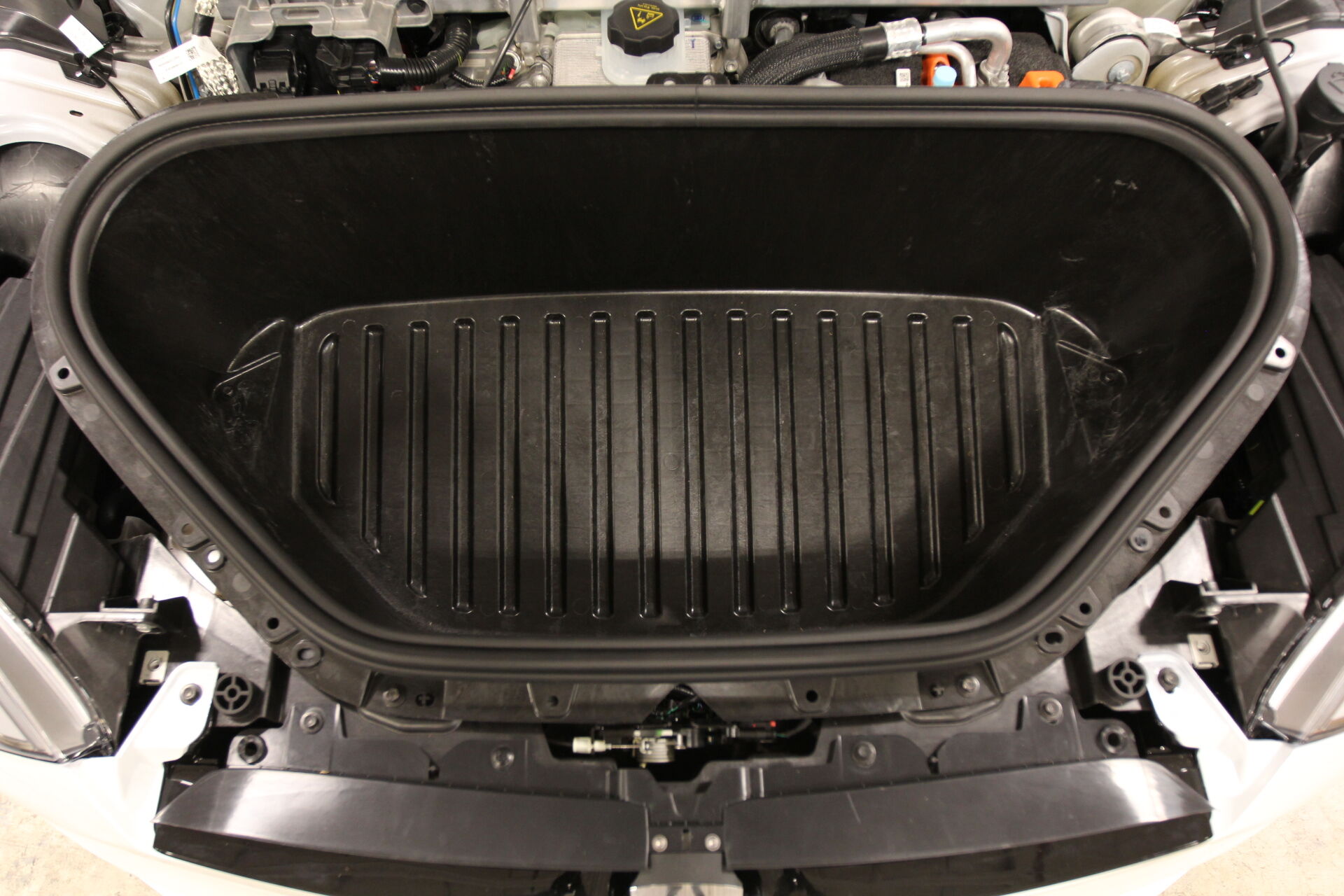

11. 拆下前备箱总成
    注

    4 个螺栓，10 毫米，5 Nm

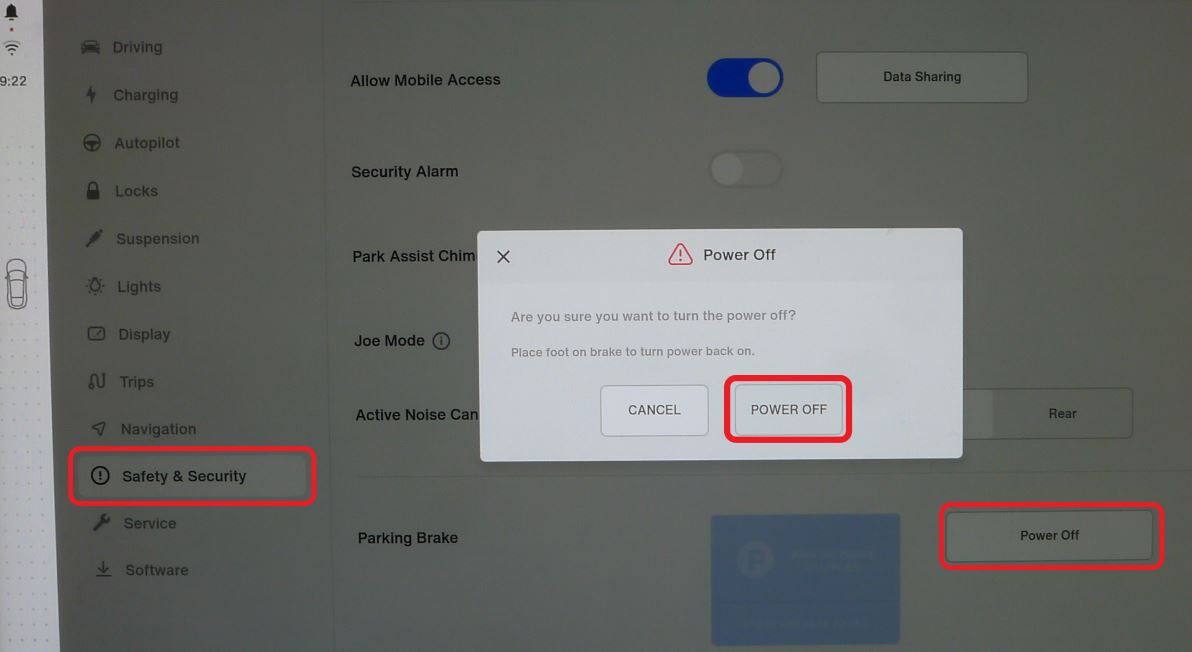

12. 通过中央显示器关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Power Off

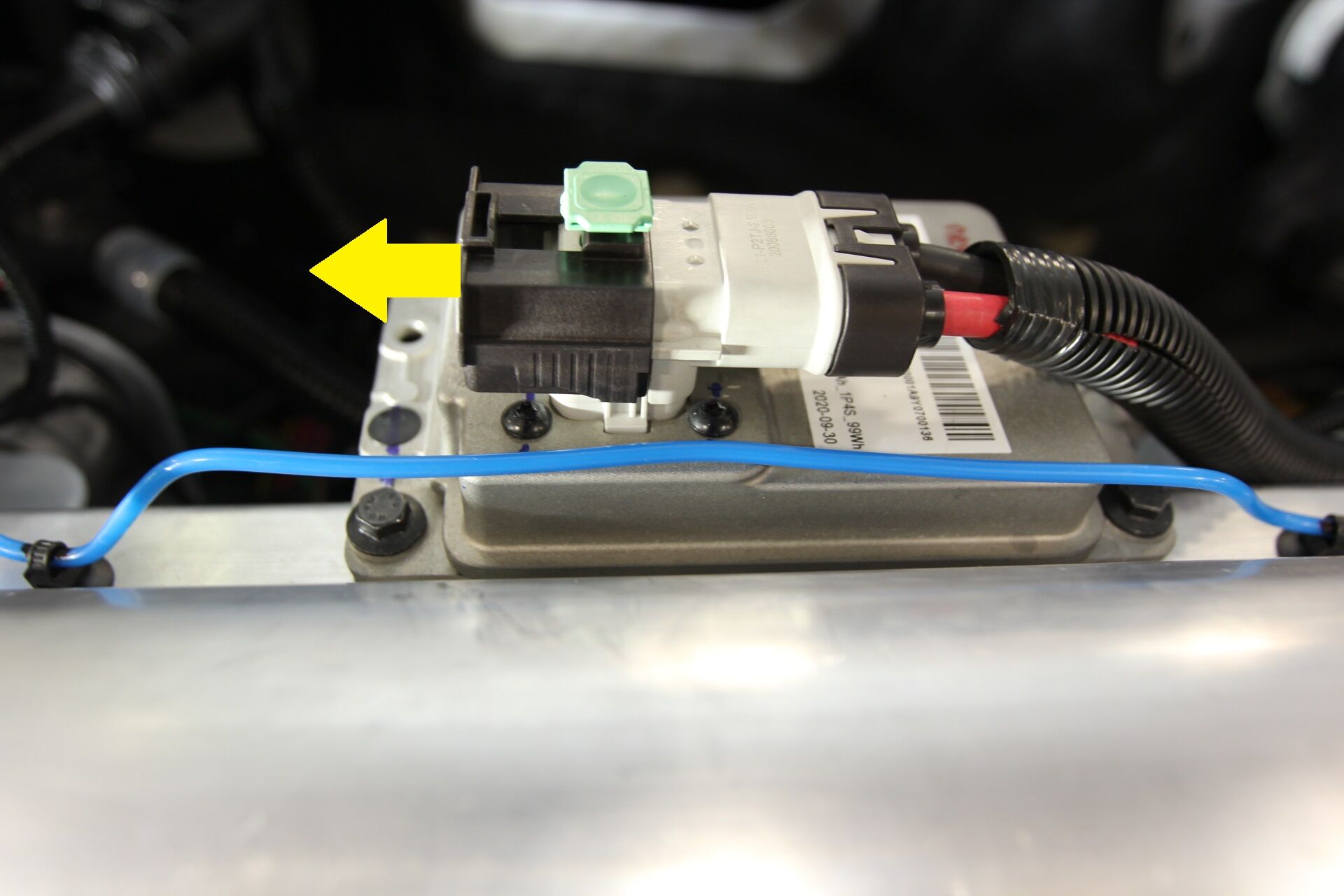

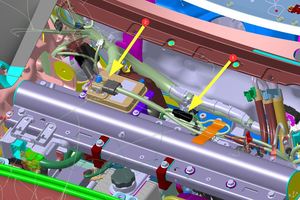

13. 断开低压电池连接器和紧急响应回路

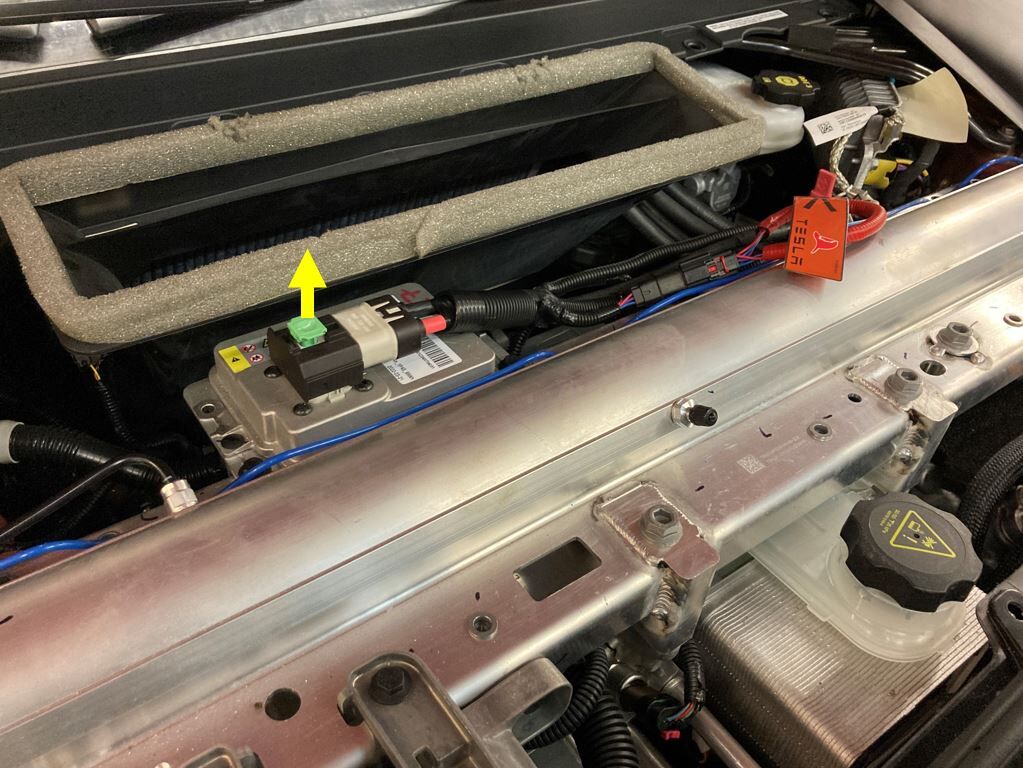

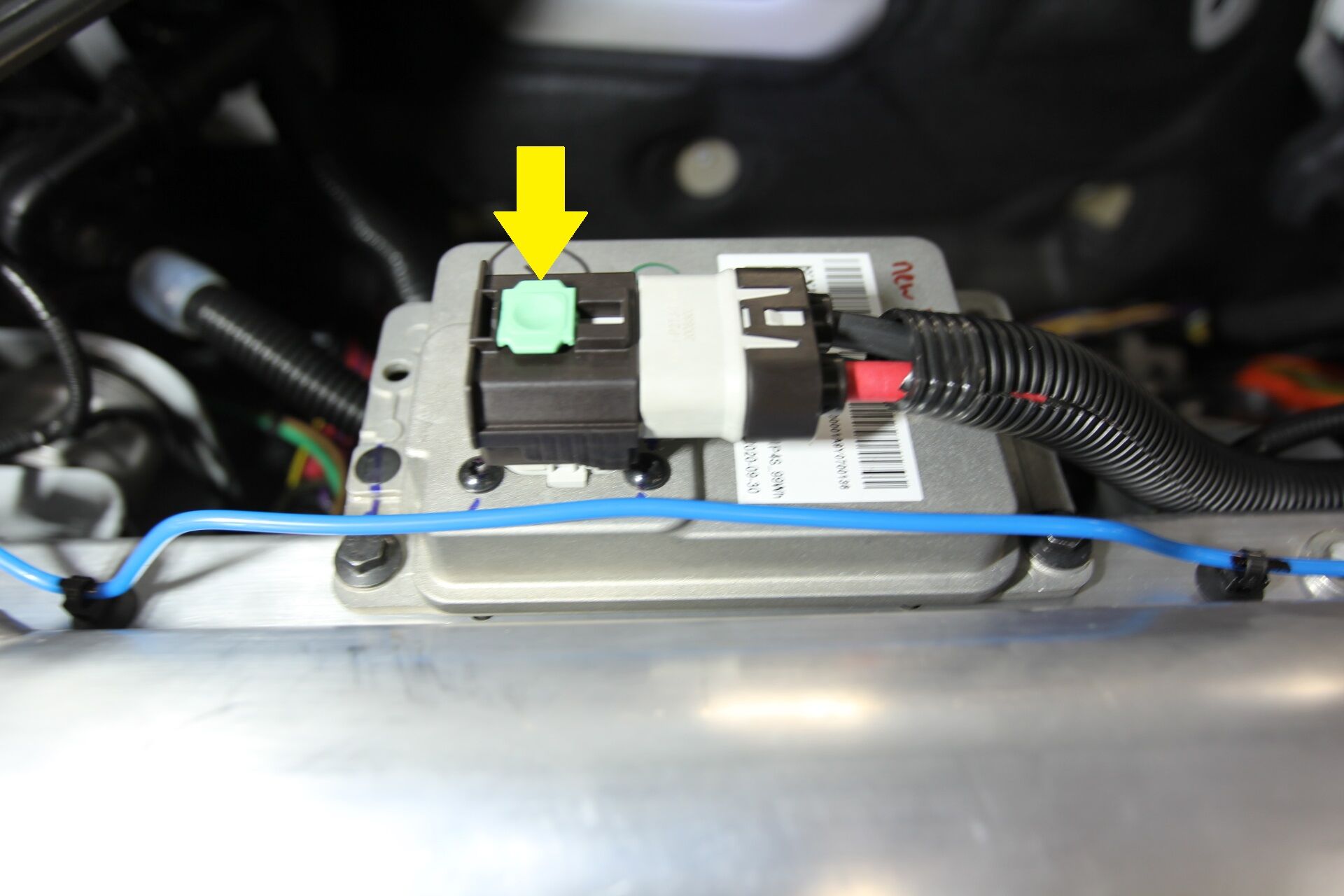

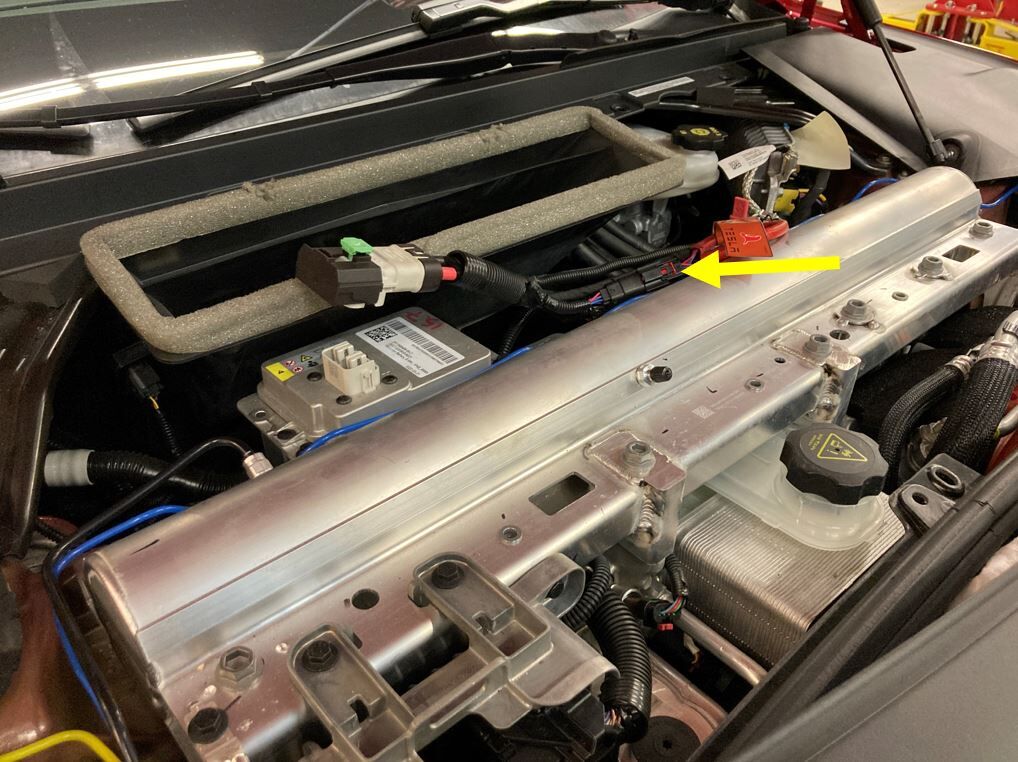

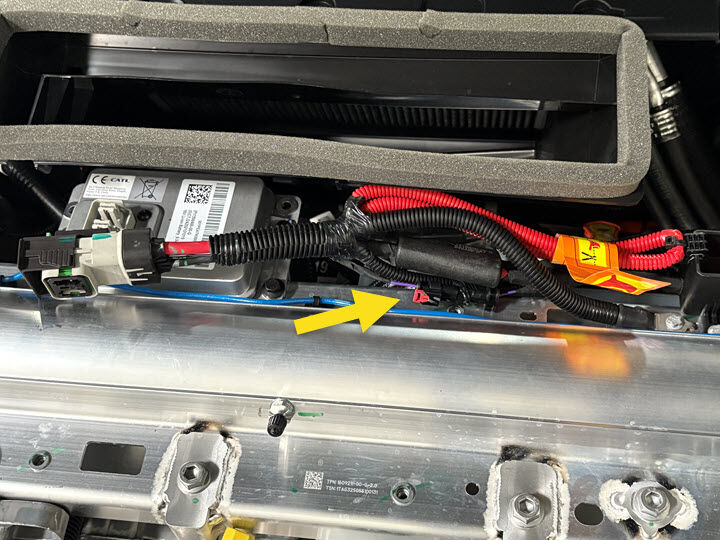

    注

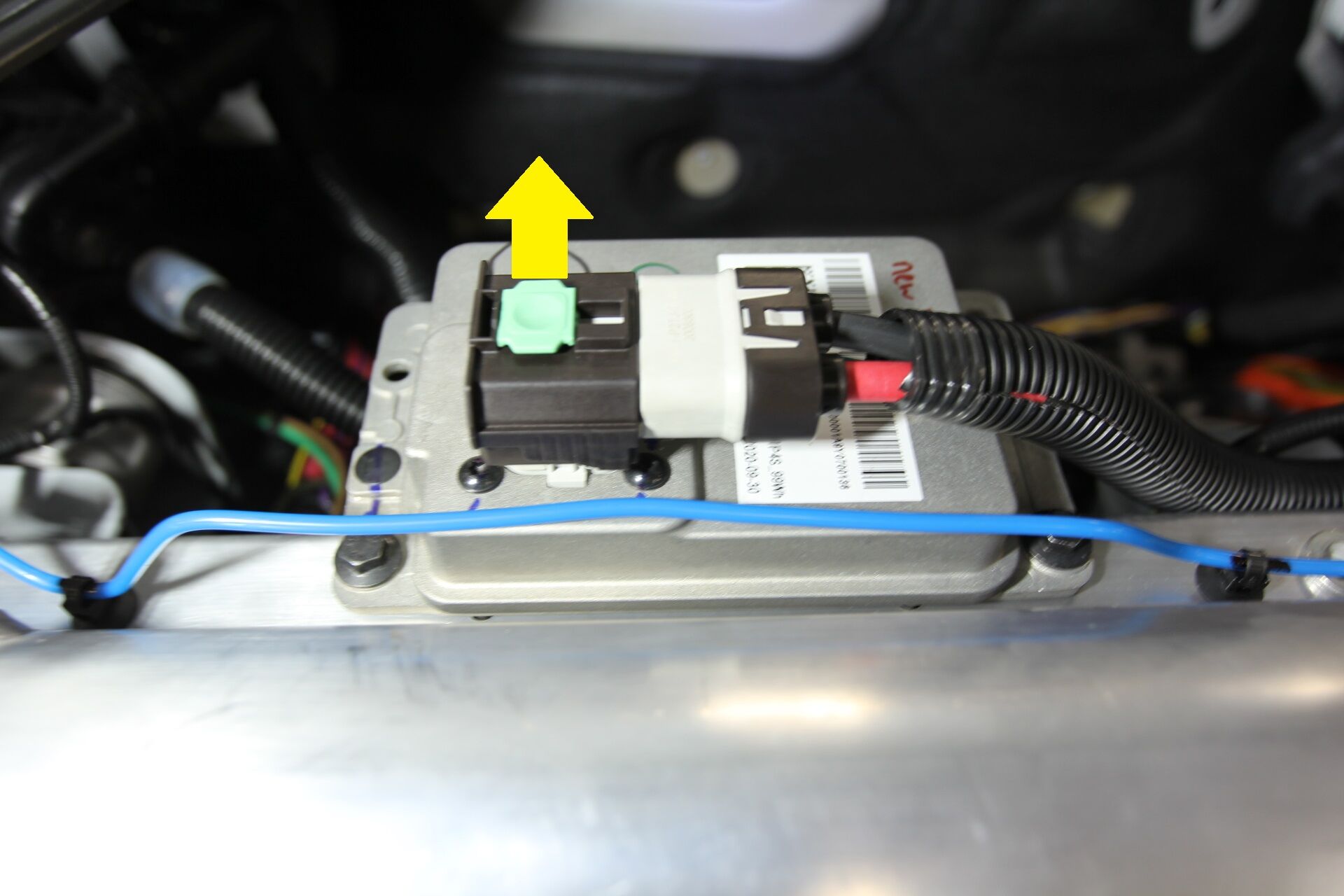

    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接

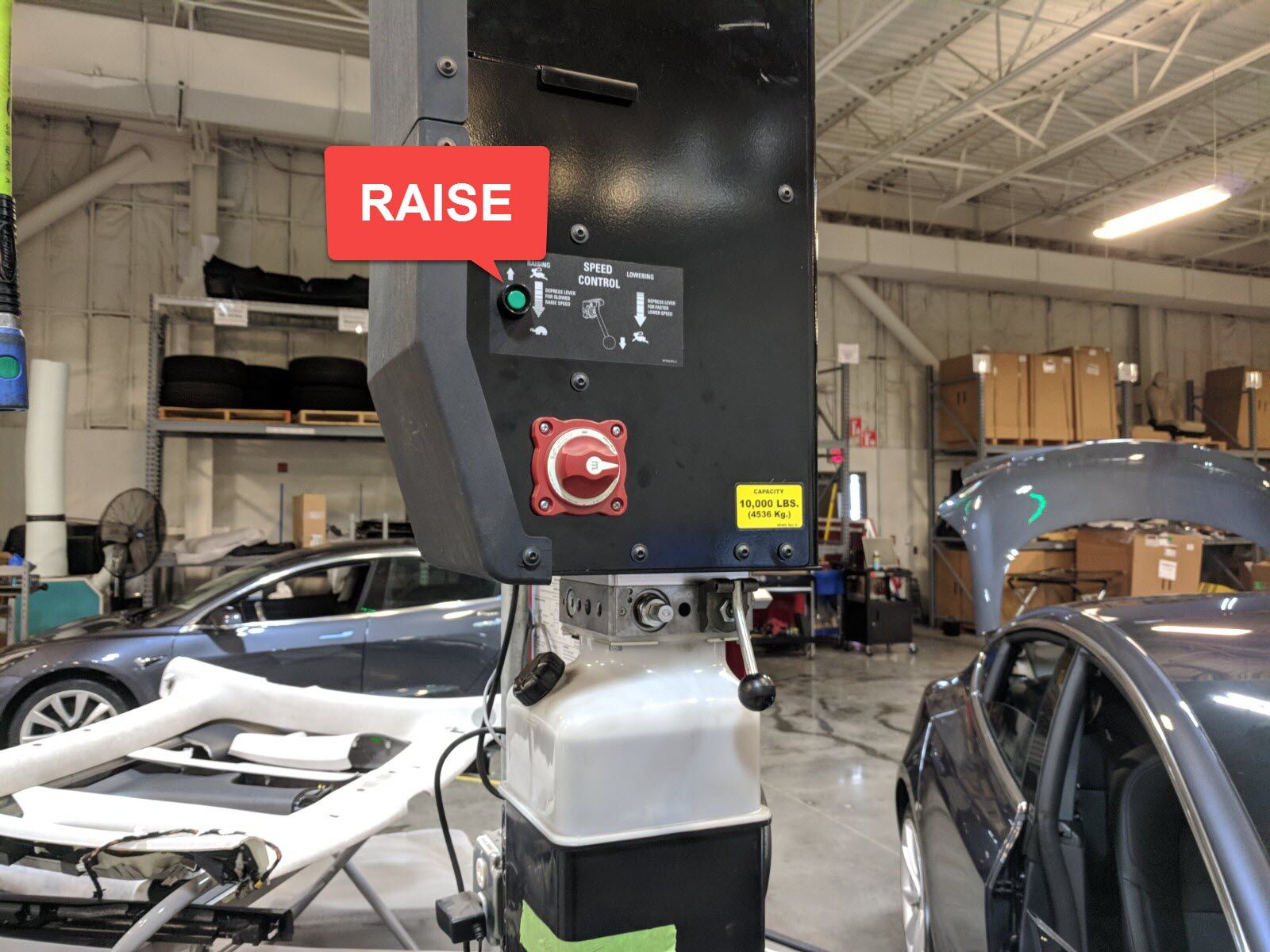

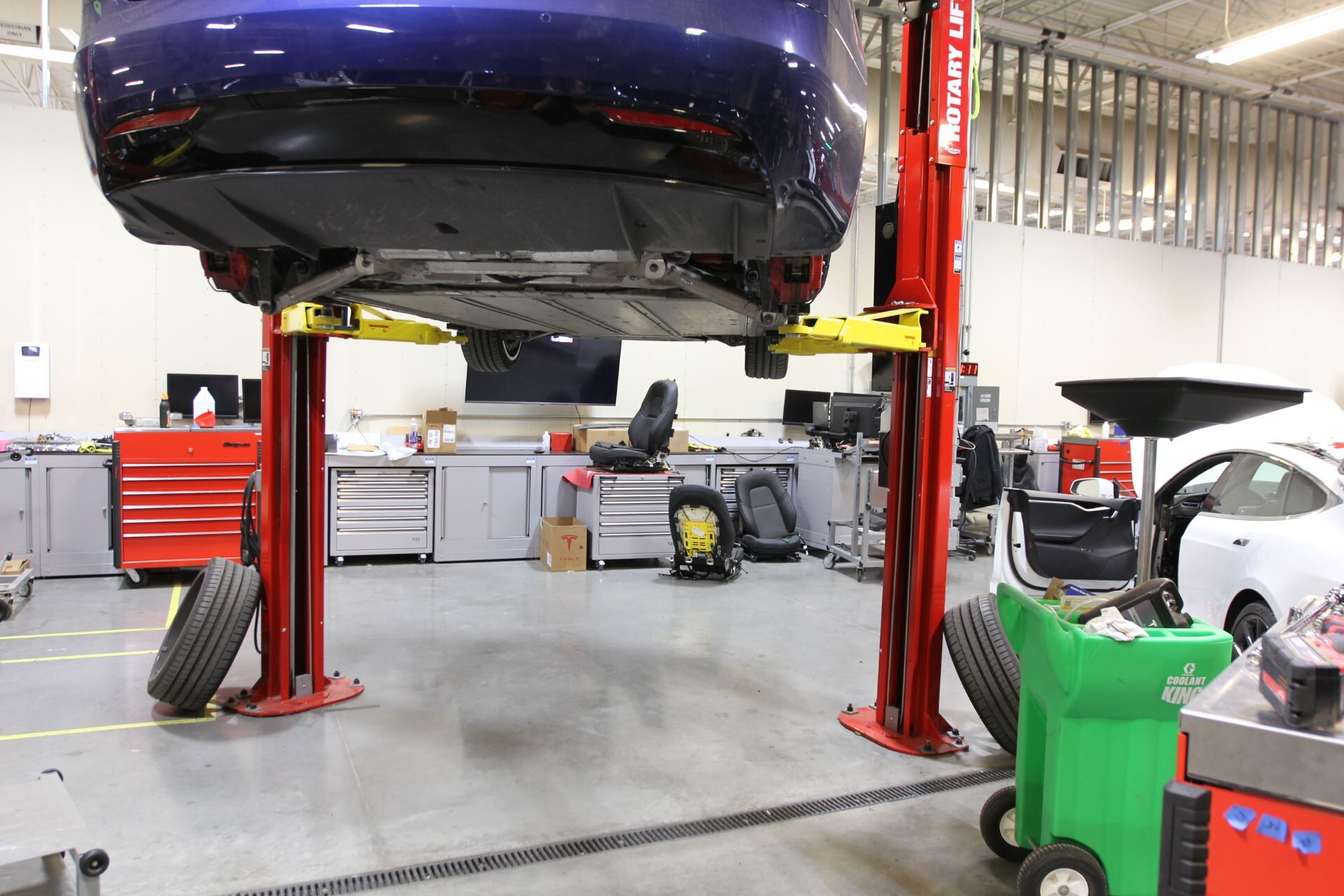

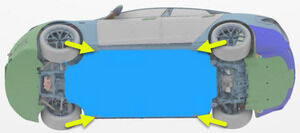

14. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

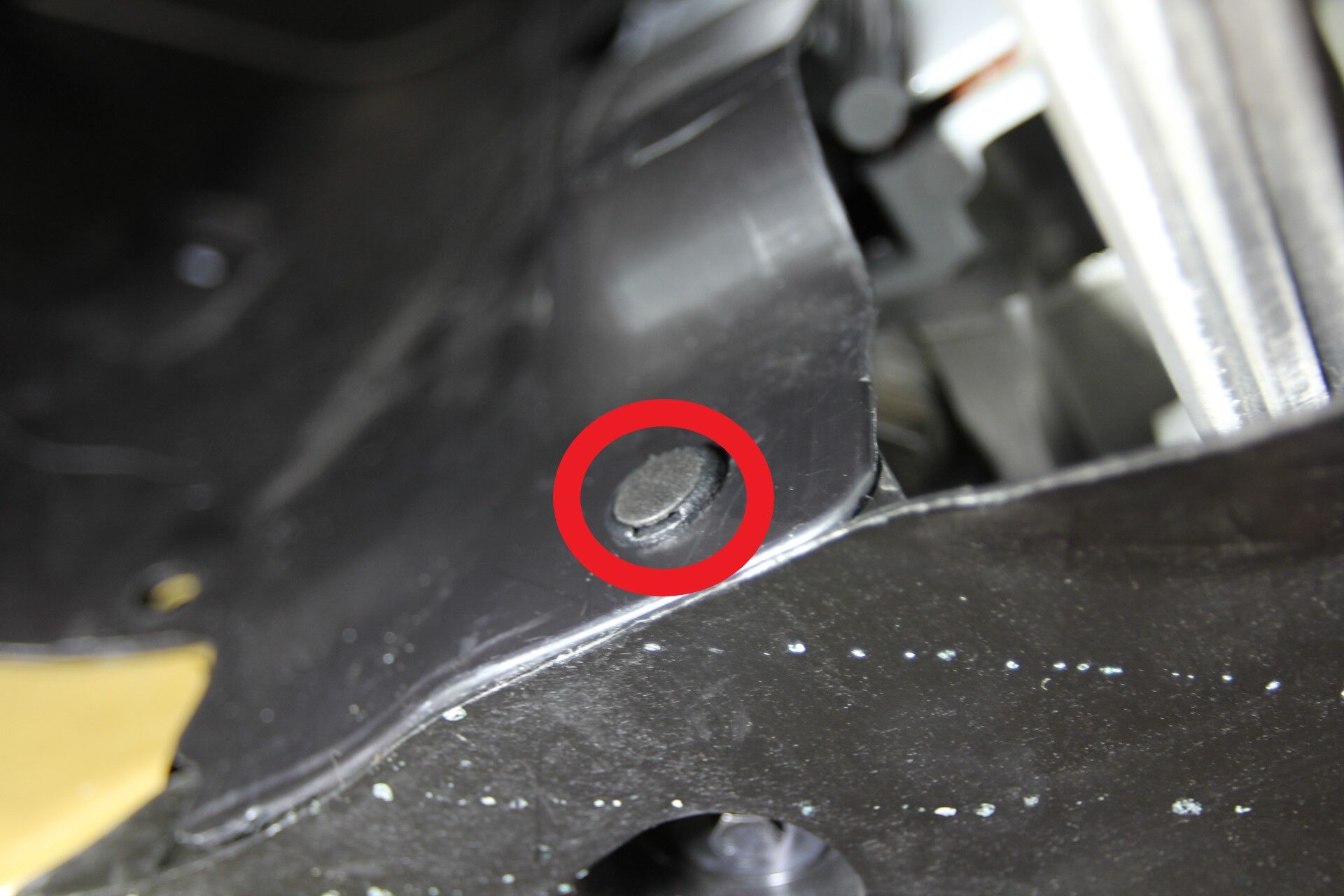

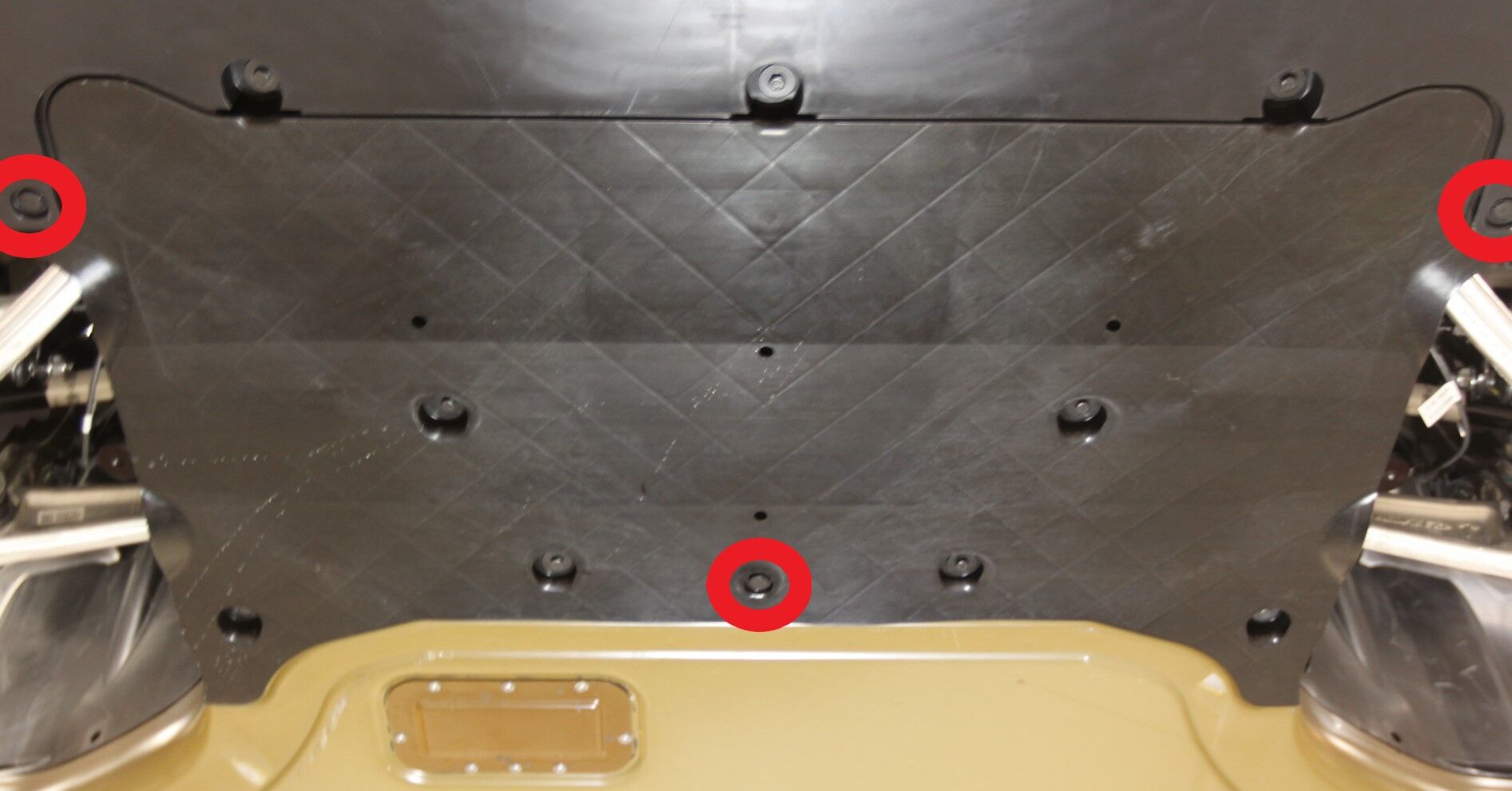

15. 拆下用于固定前流线型护板的卡子
    注

    5 个推拉式卡子

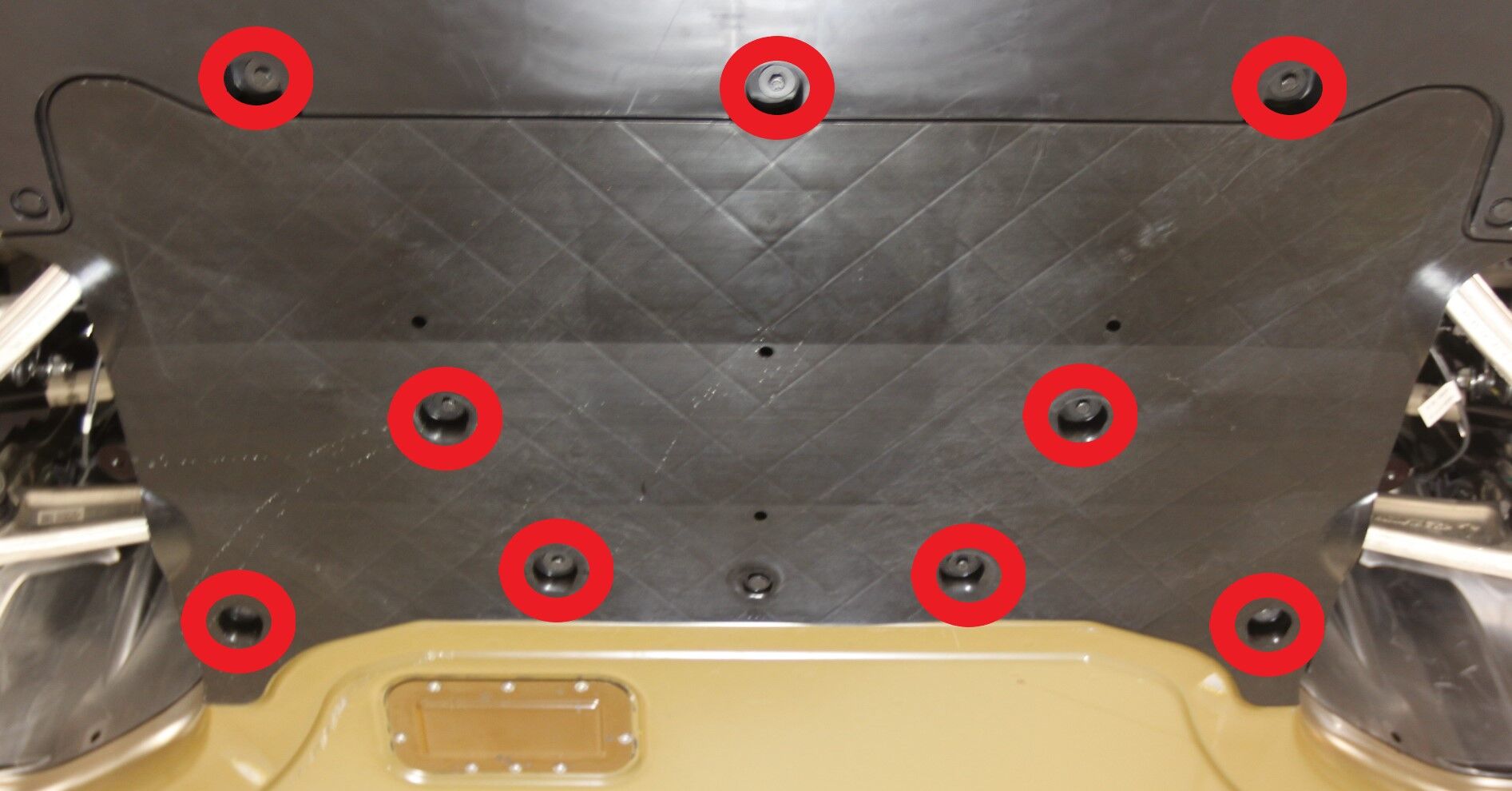

16. 拆下用于固定前流线型护板的螺栓，并将前流线型护板从车辆上拆下
    注

    9 个螺栓，10 毫米，6 Nm

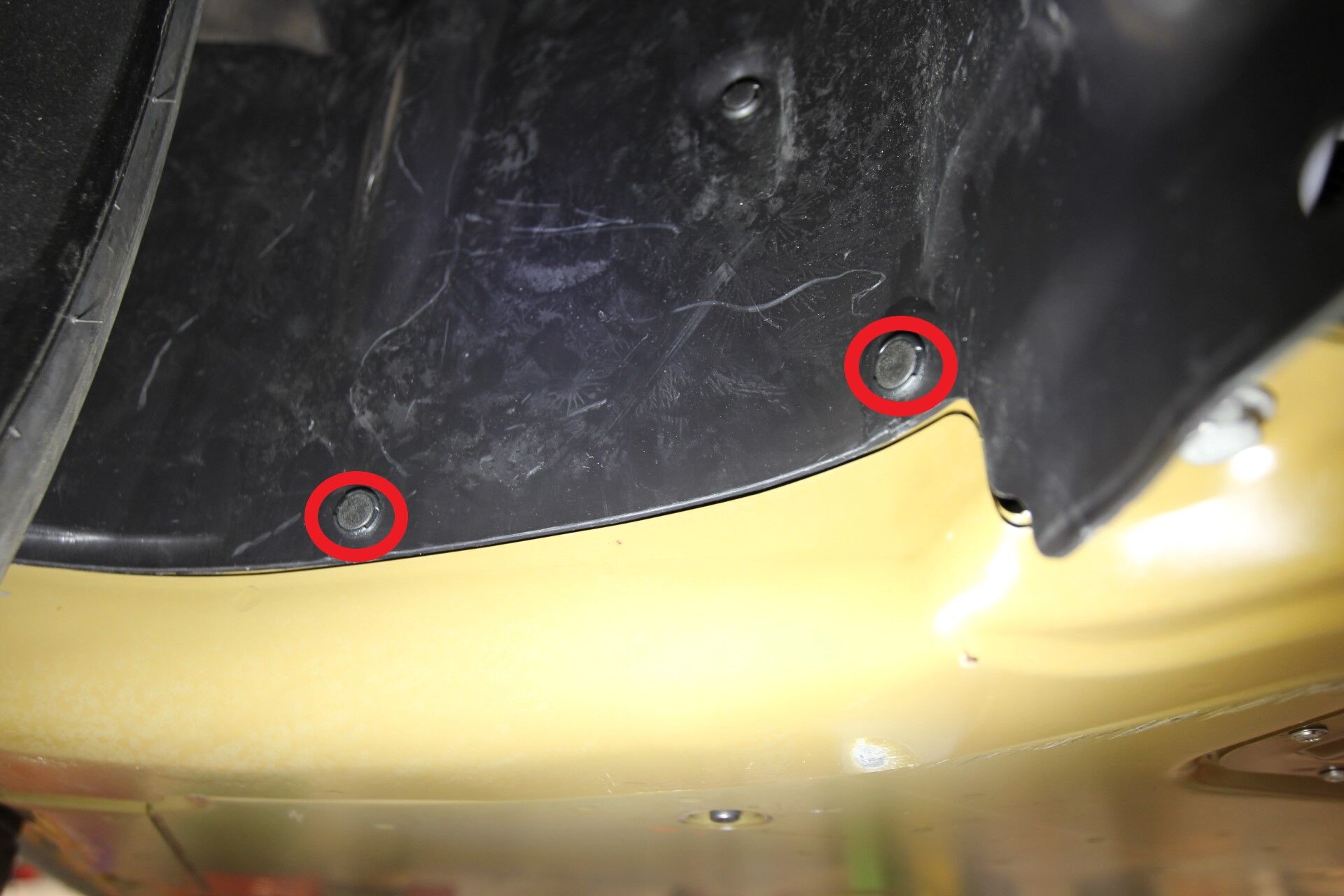

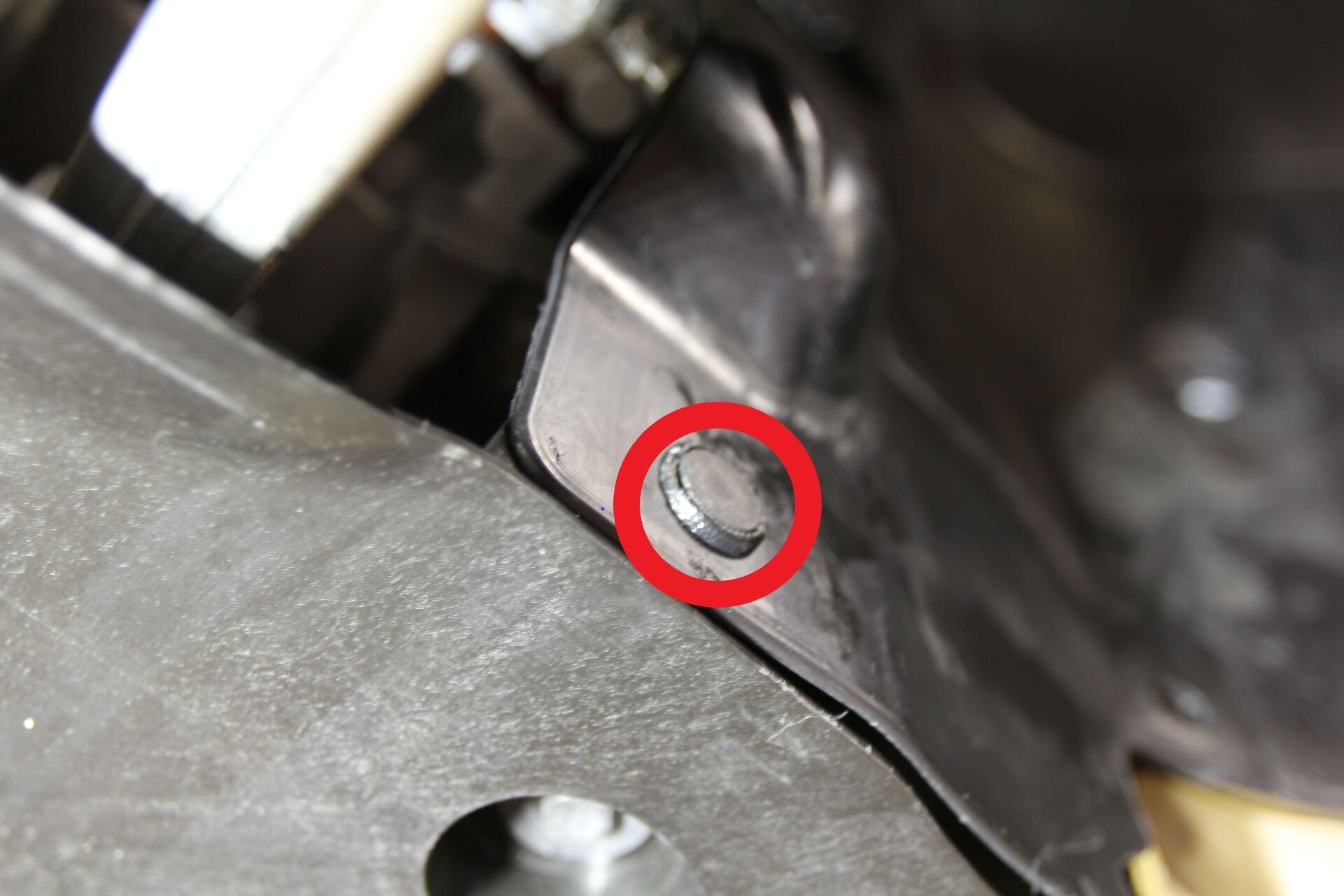

17. 松开将轮罩内衬固定到前车底护板的卡子
    注

    4 个卡子

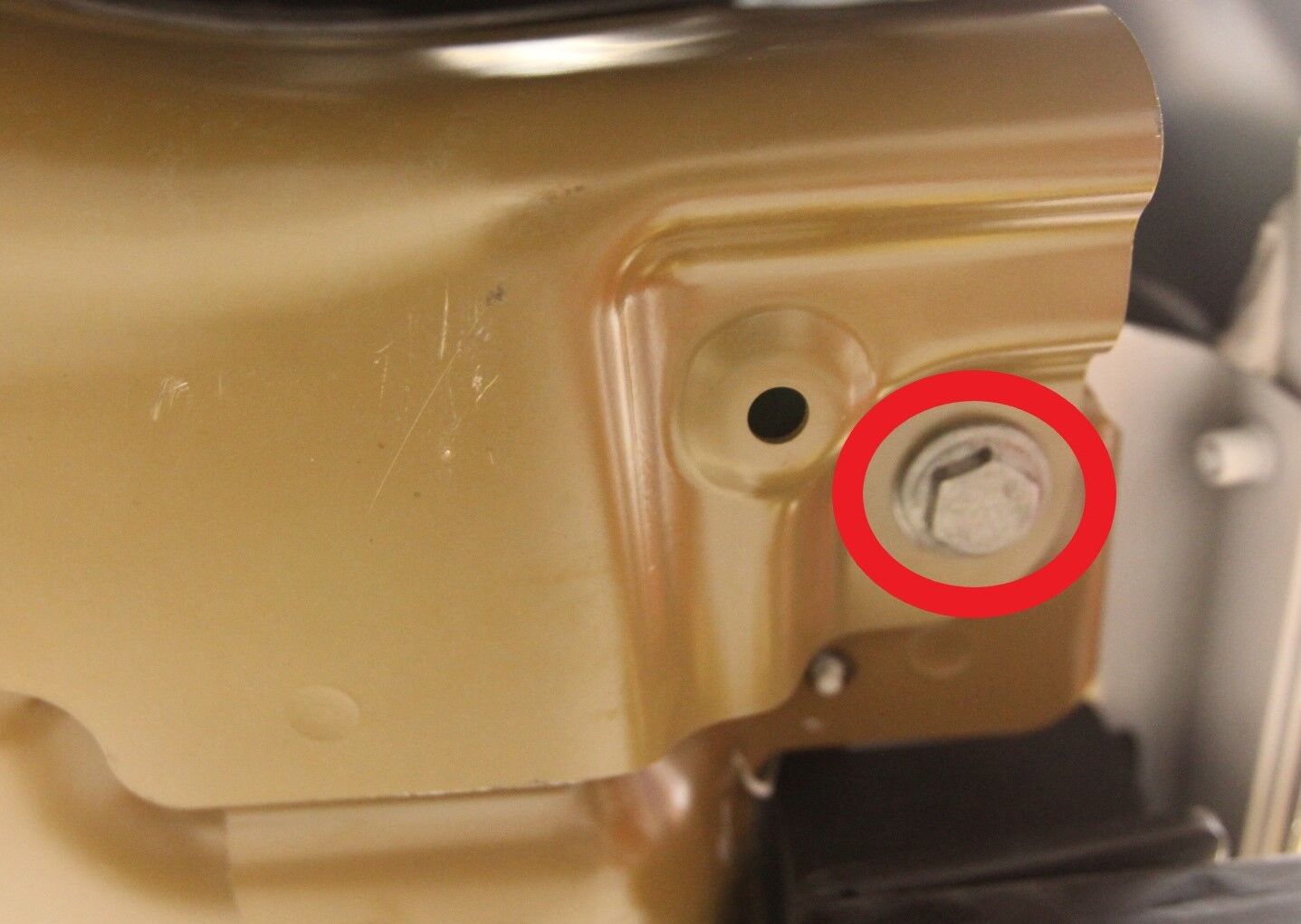

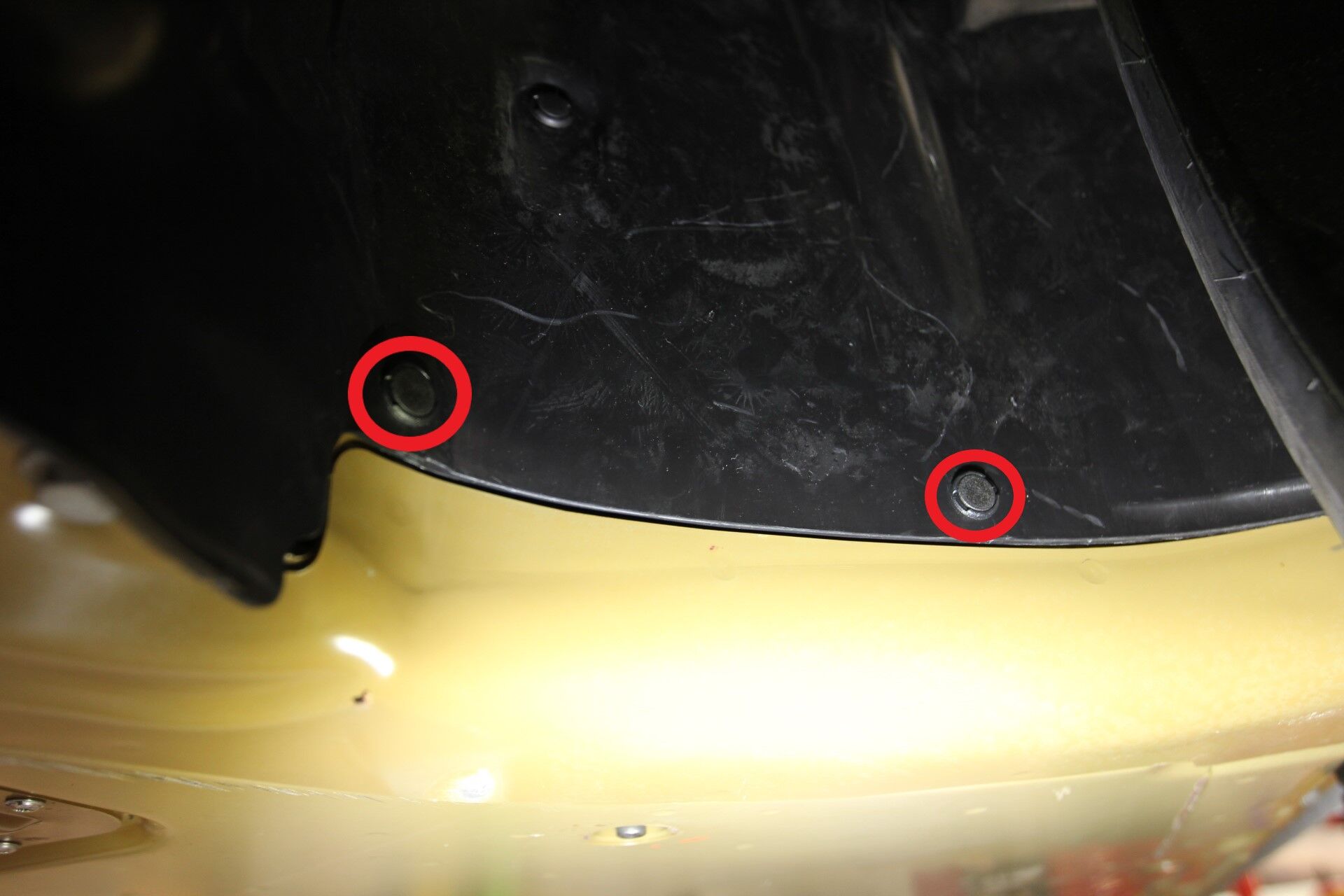

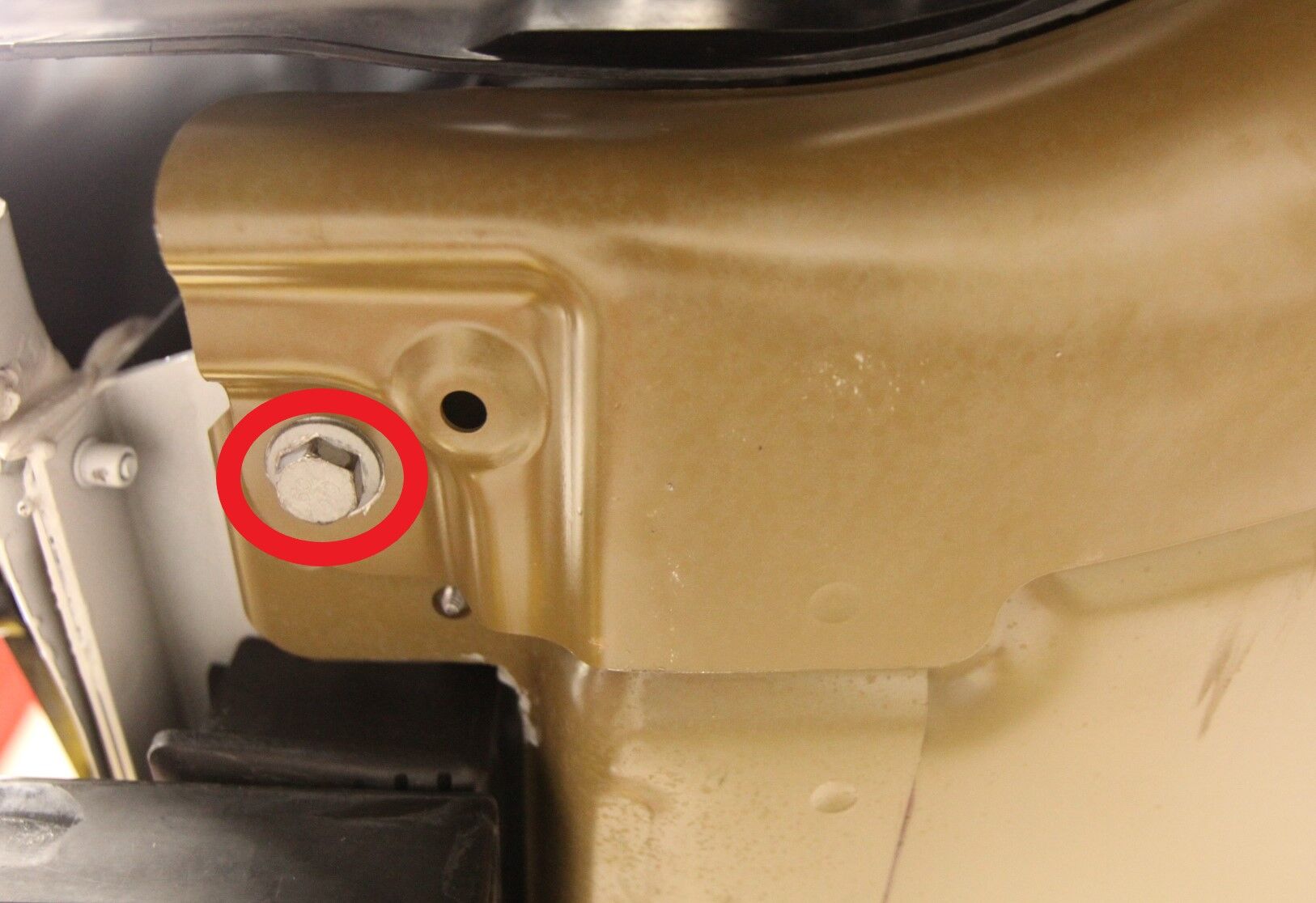

18. 拆下将前车底护板固定到车身门槛的螺栓
    注

    2 个螺栓，15 毫米，30 Nm

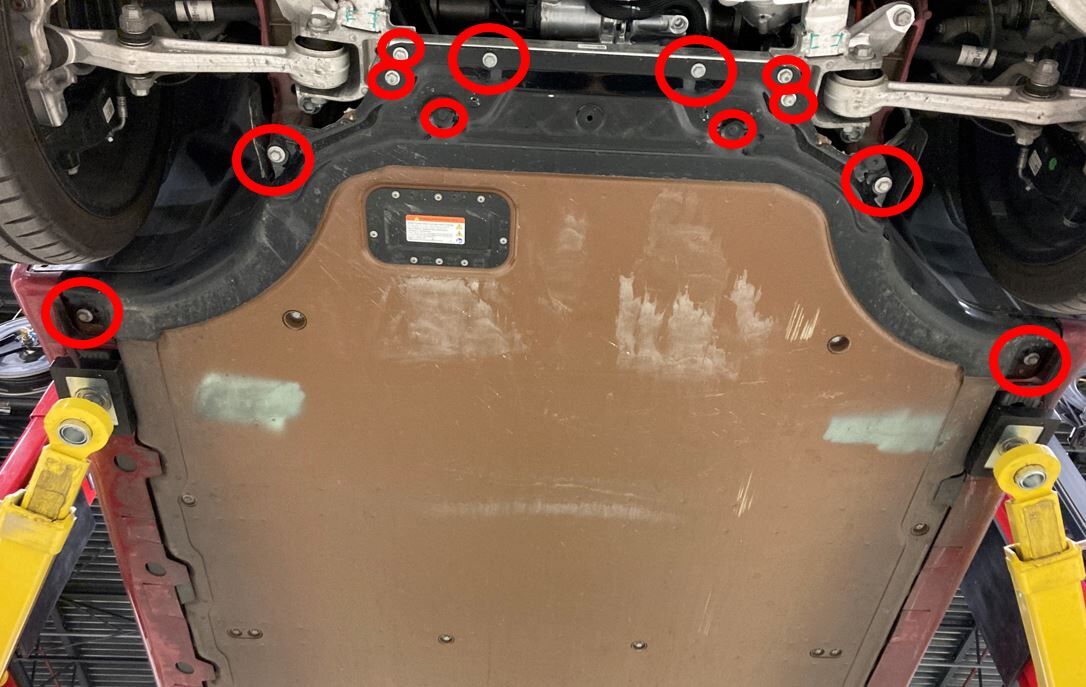

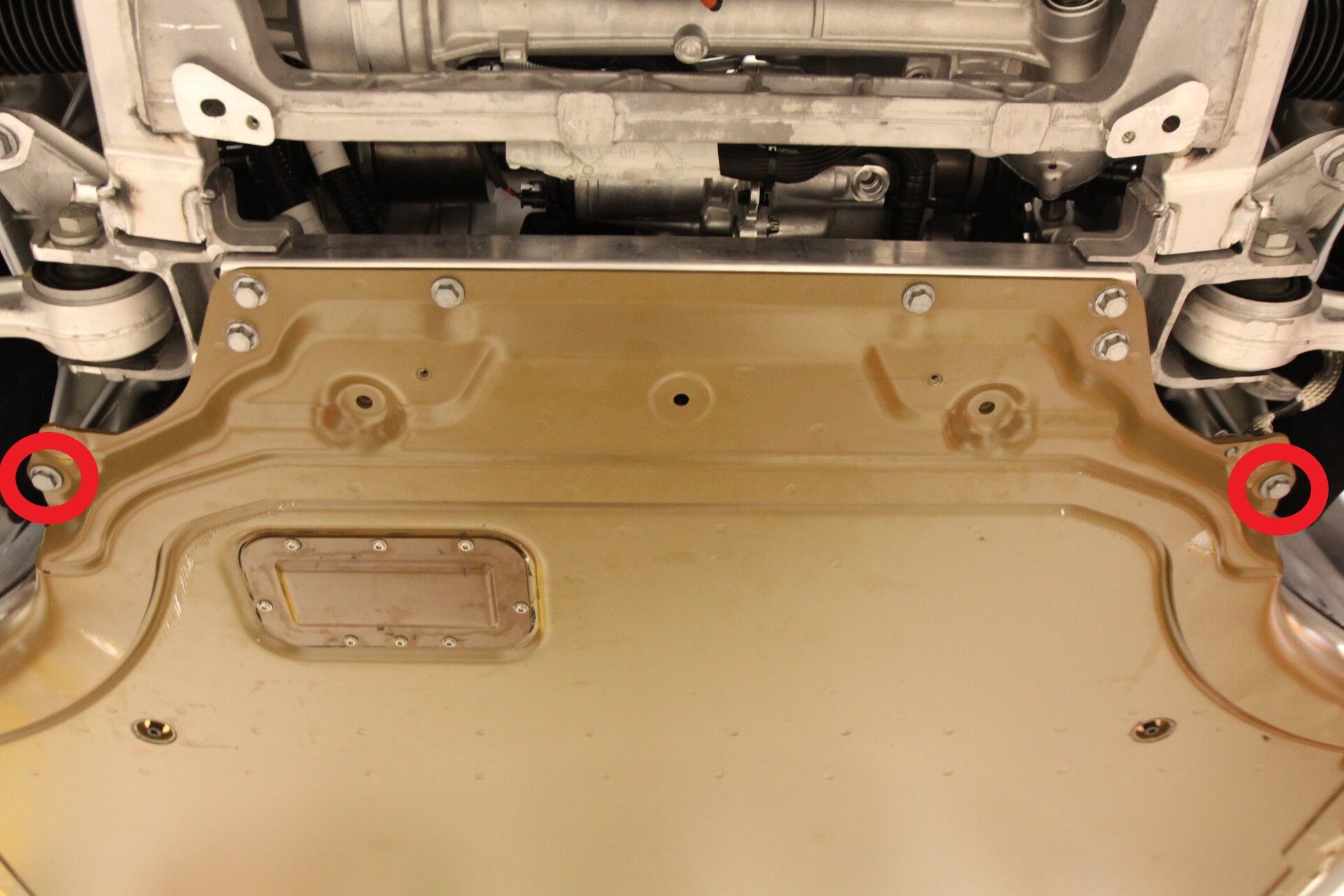

19. 拆下将前车底护板固定到车身铸件的螺栓
    注

    2 个螺栓，15 毫米，60 Nm

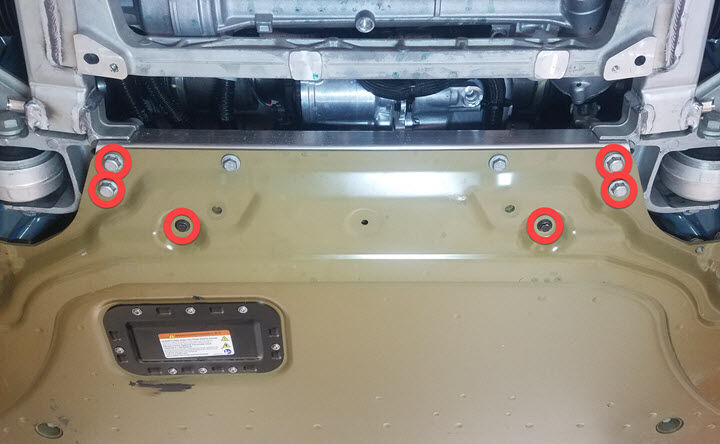

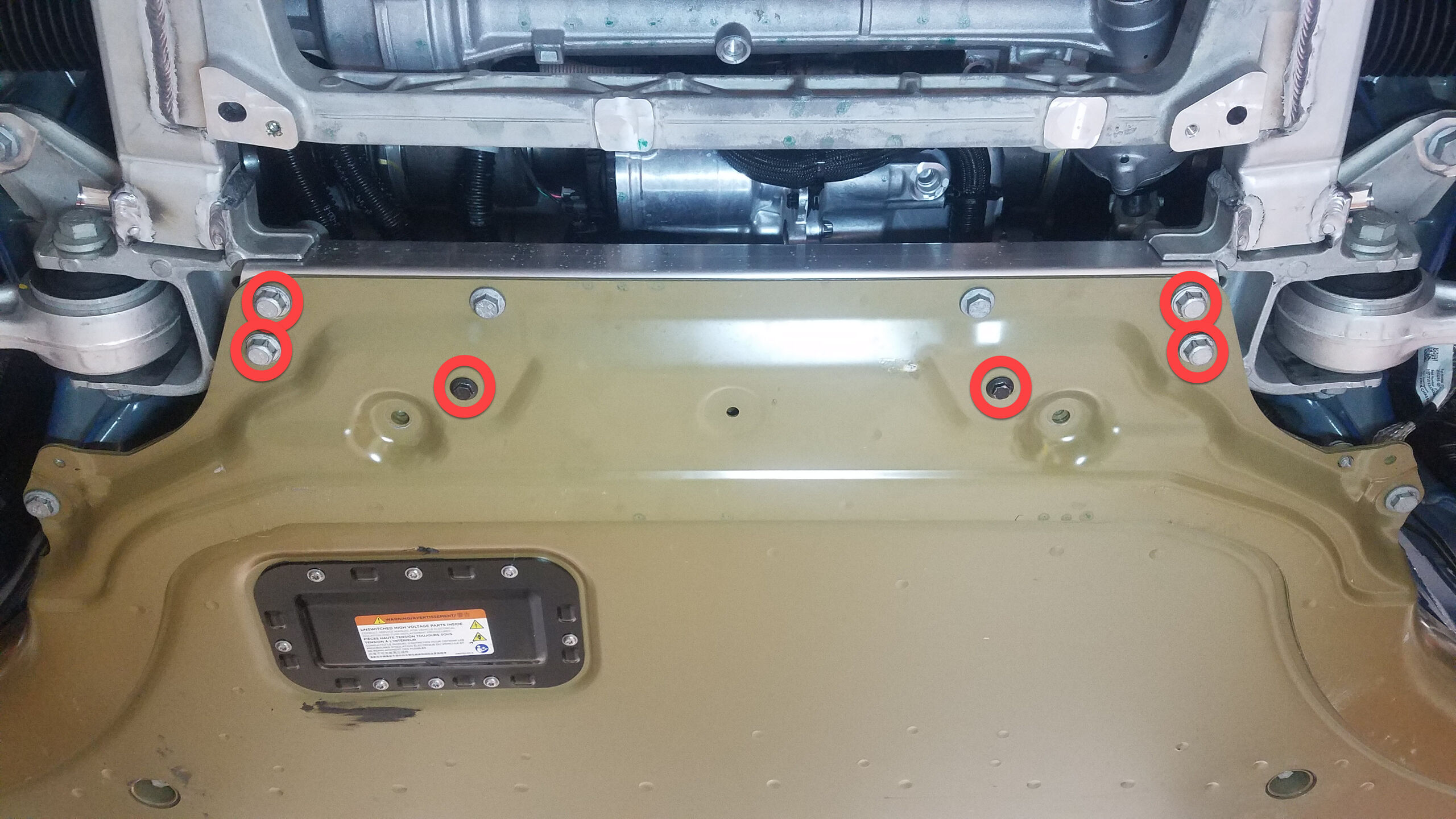

20. 拆卸将前车底护板固定到前副车架的螺栓，然后拆下车底护板
    注

    4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm

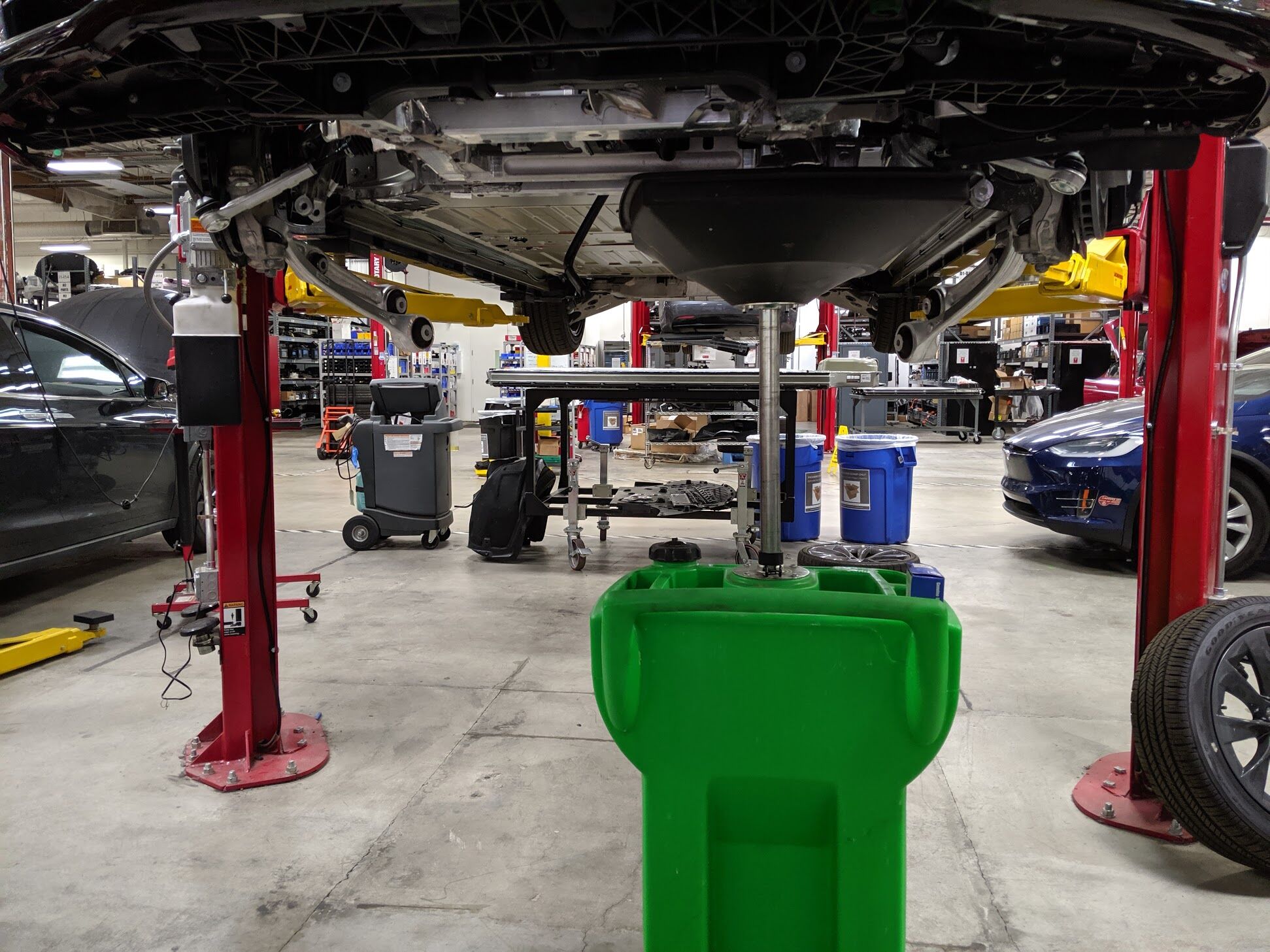

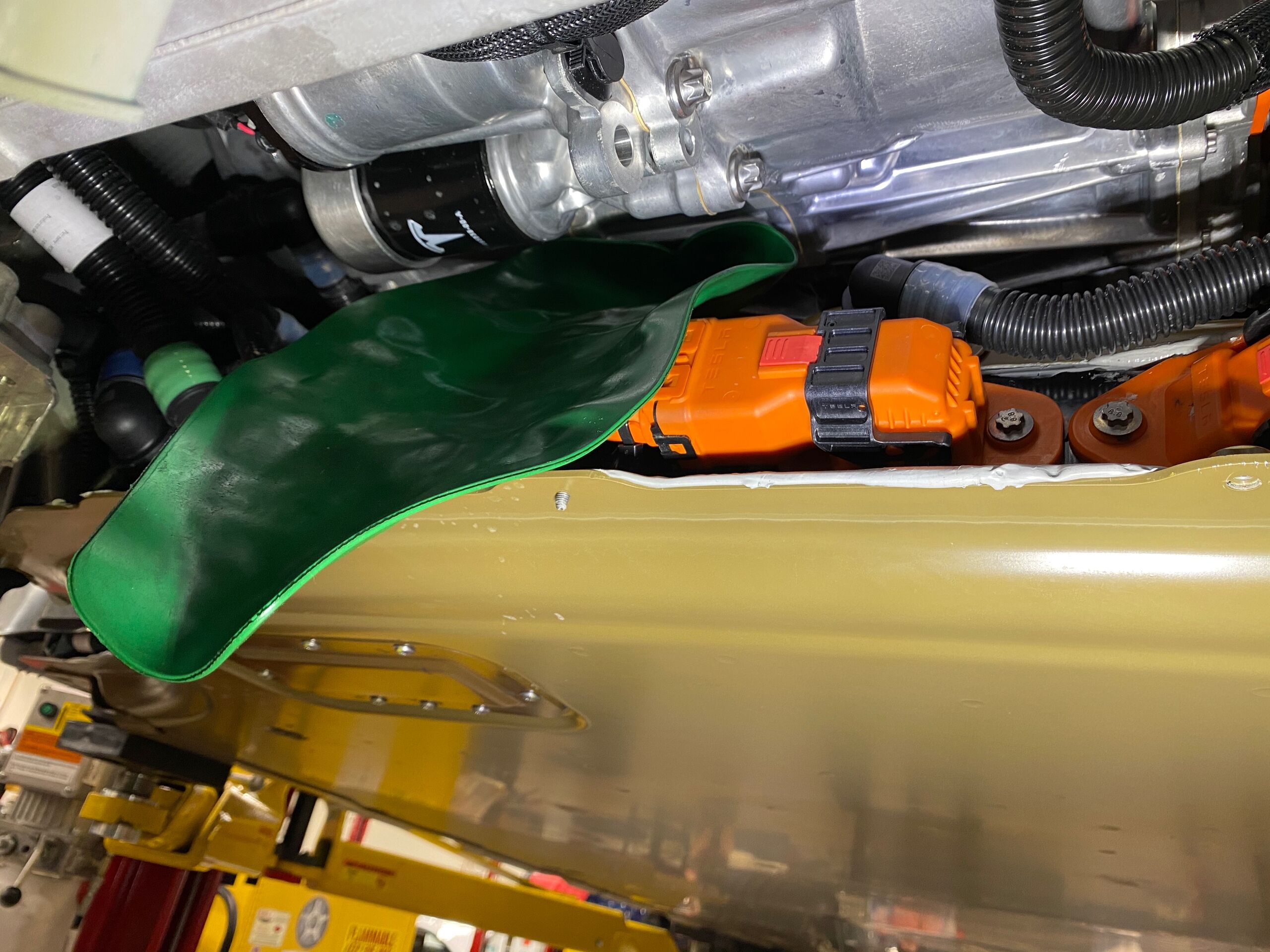

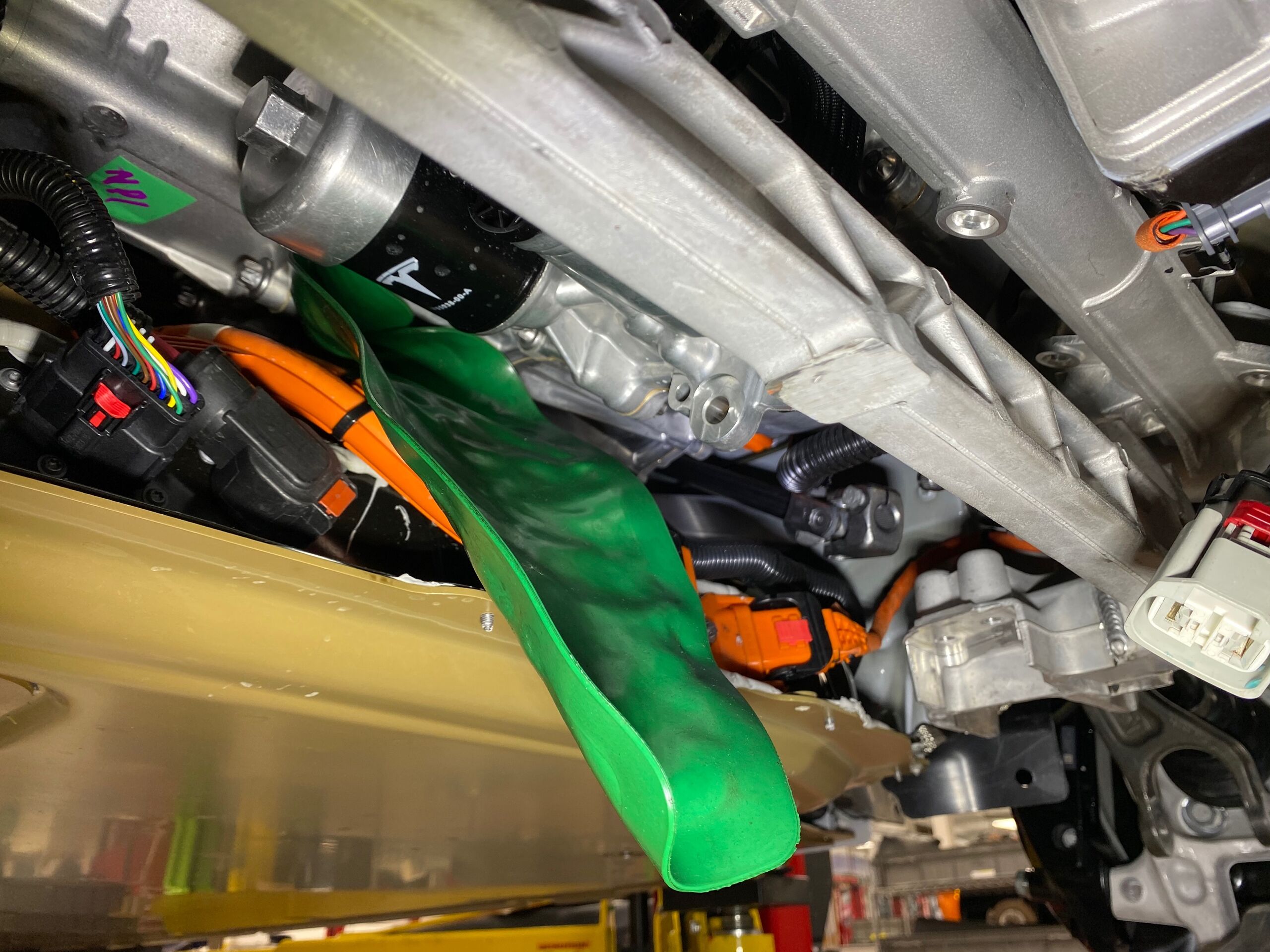

21. 将可折叠漏斗放置在前驱动单元 (FDU) 下方
    注

    防止冷却液污染高压电池部件



22. 将冷却液排放容器放在车辆前部下方，以收集车辆冷却液

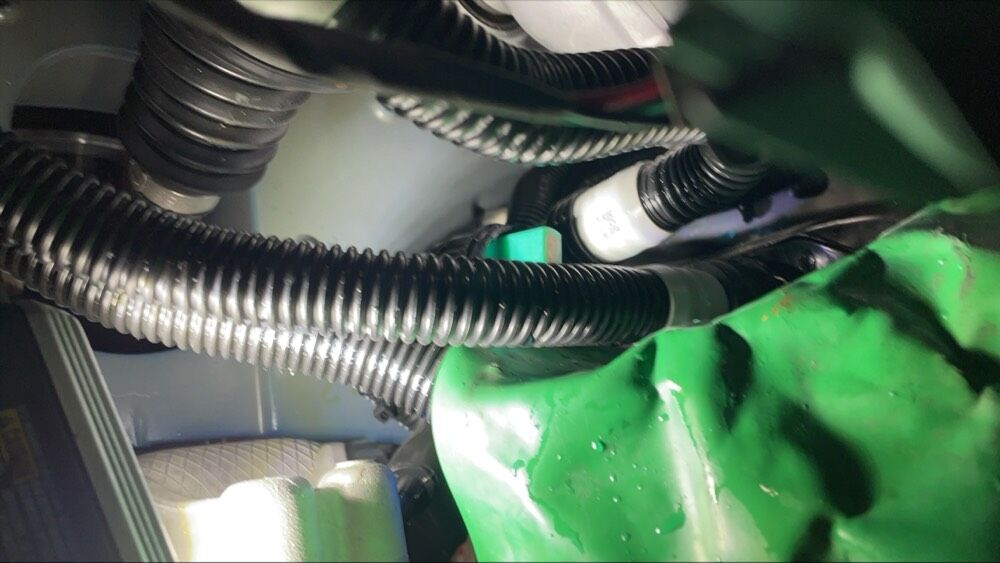

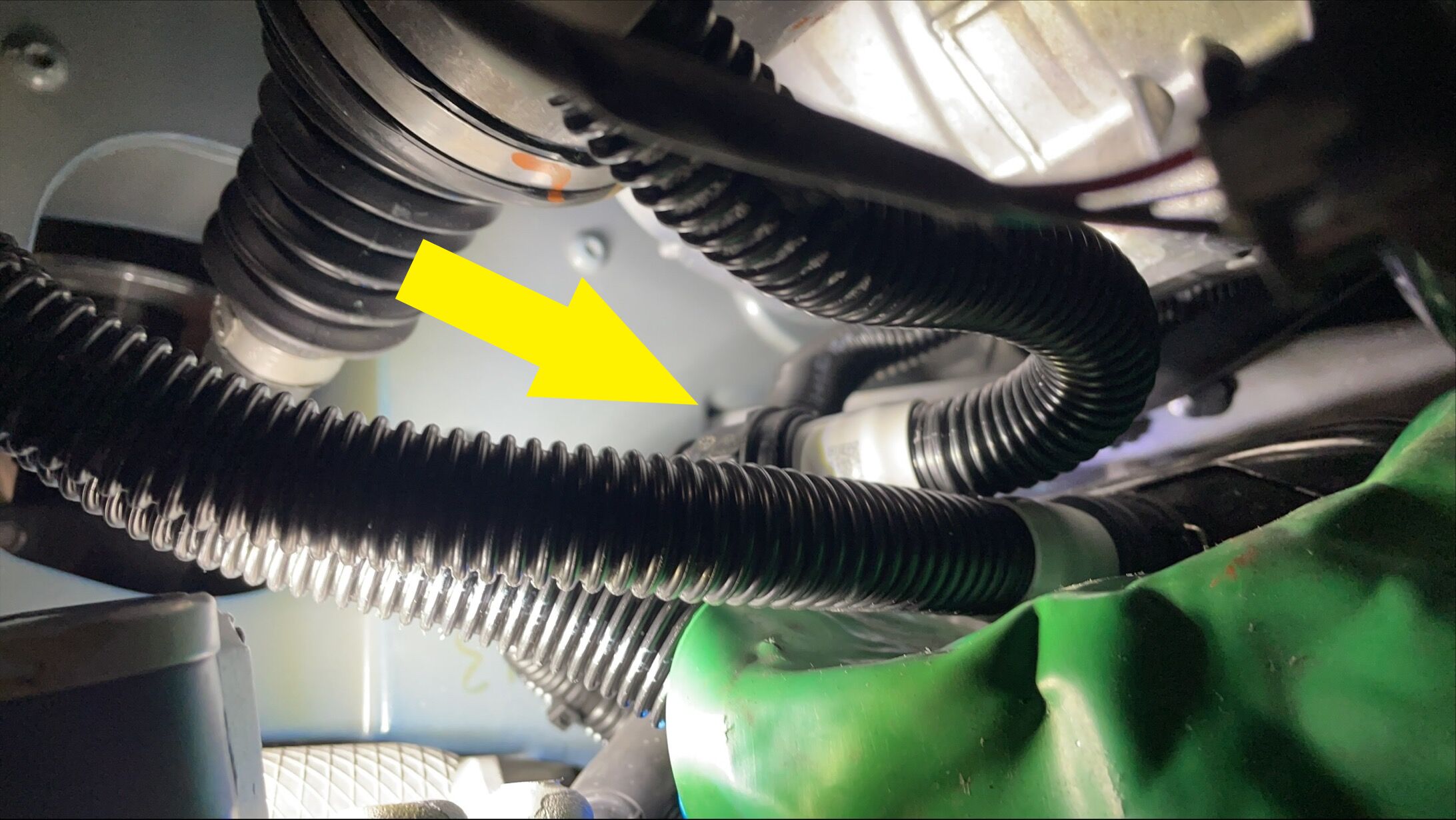

23. 从右侧门槛软管上松开前驱动单元动力总成回流软管
    注

    1 个软管卡子；塞住两端

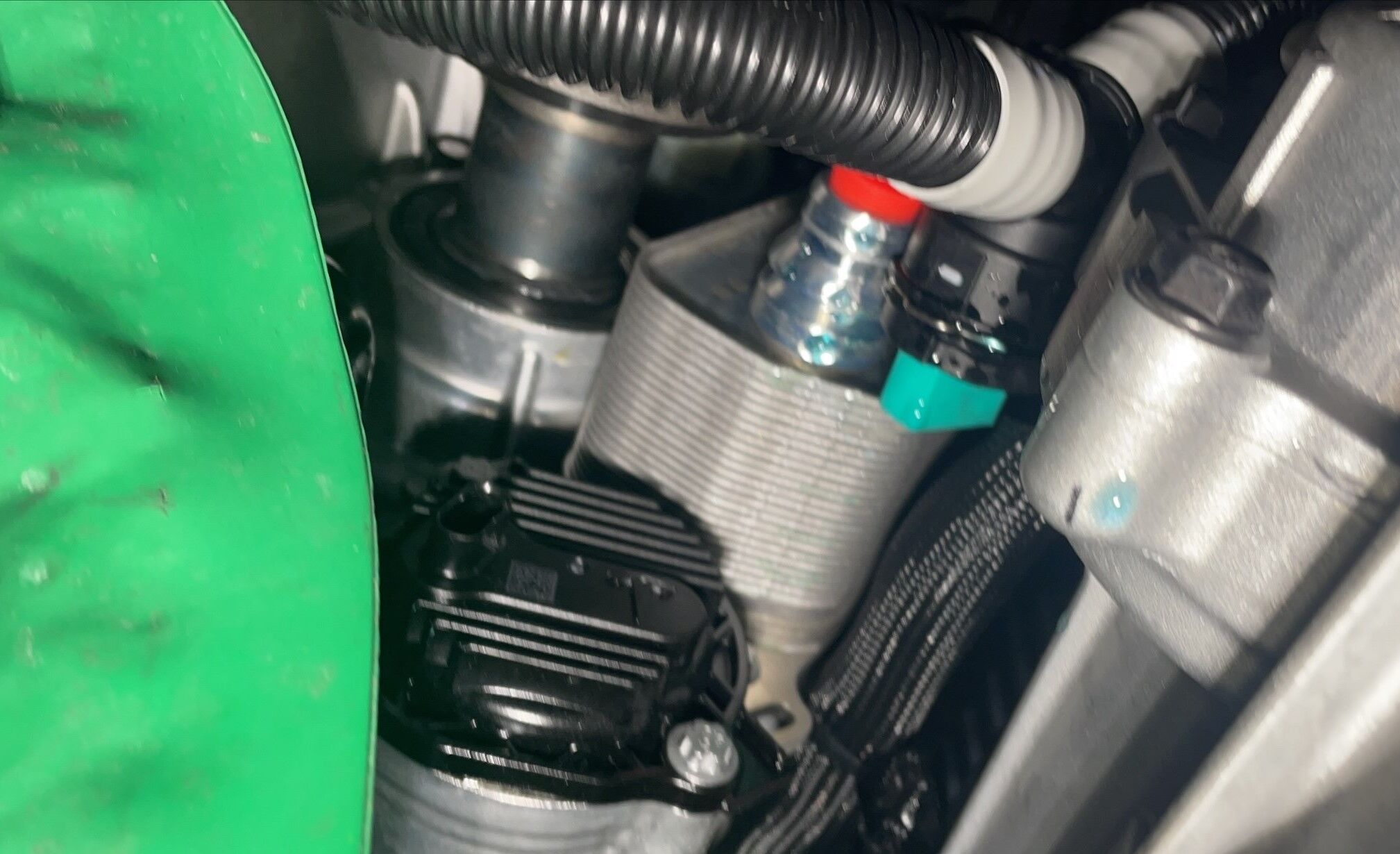

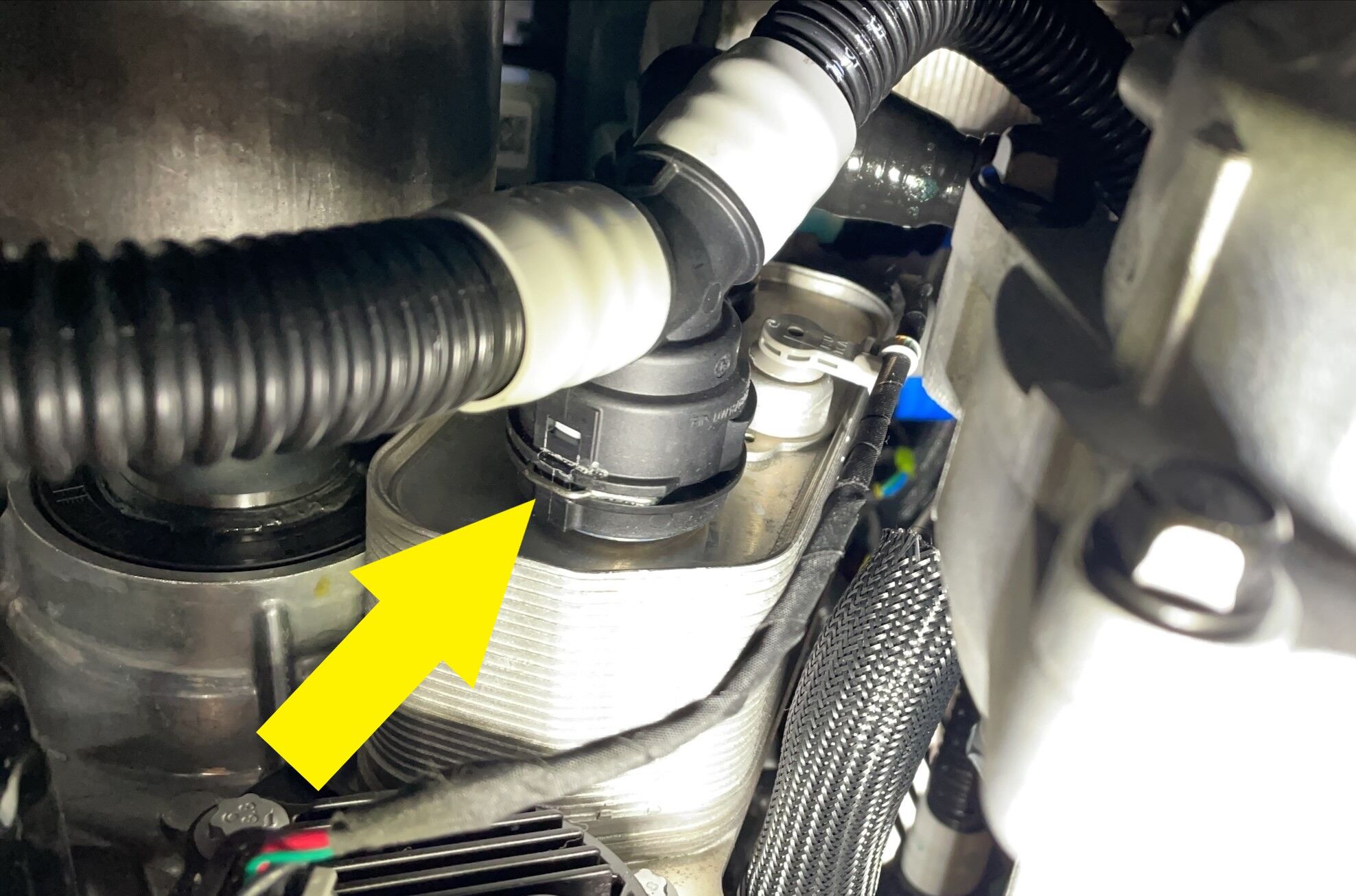

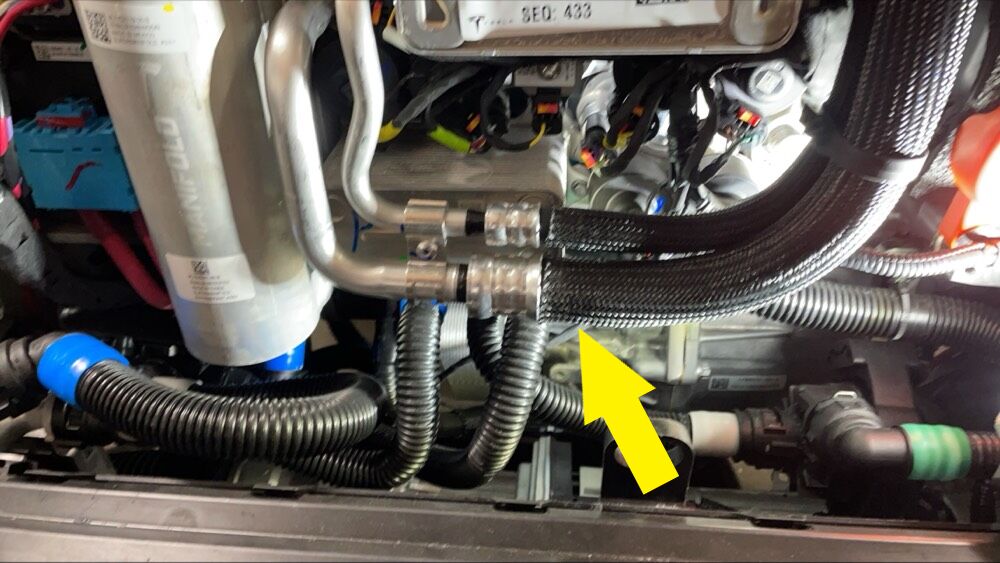

24. 从热交换器上松开动力总成回流软管
    注

    1 个软管夹；塞住两端；让多余的液体排出





25. 从车辆下方取走冷却液排放容器

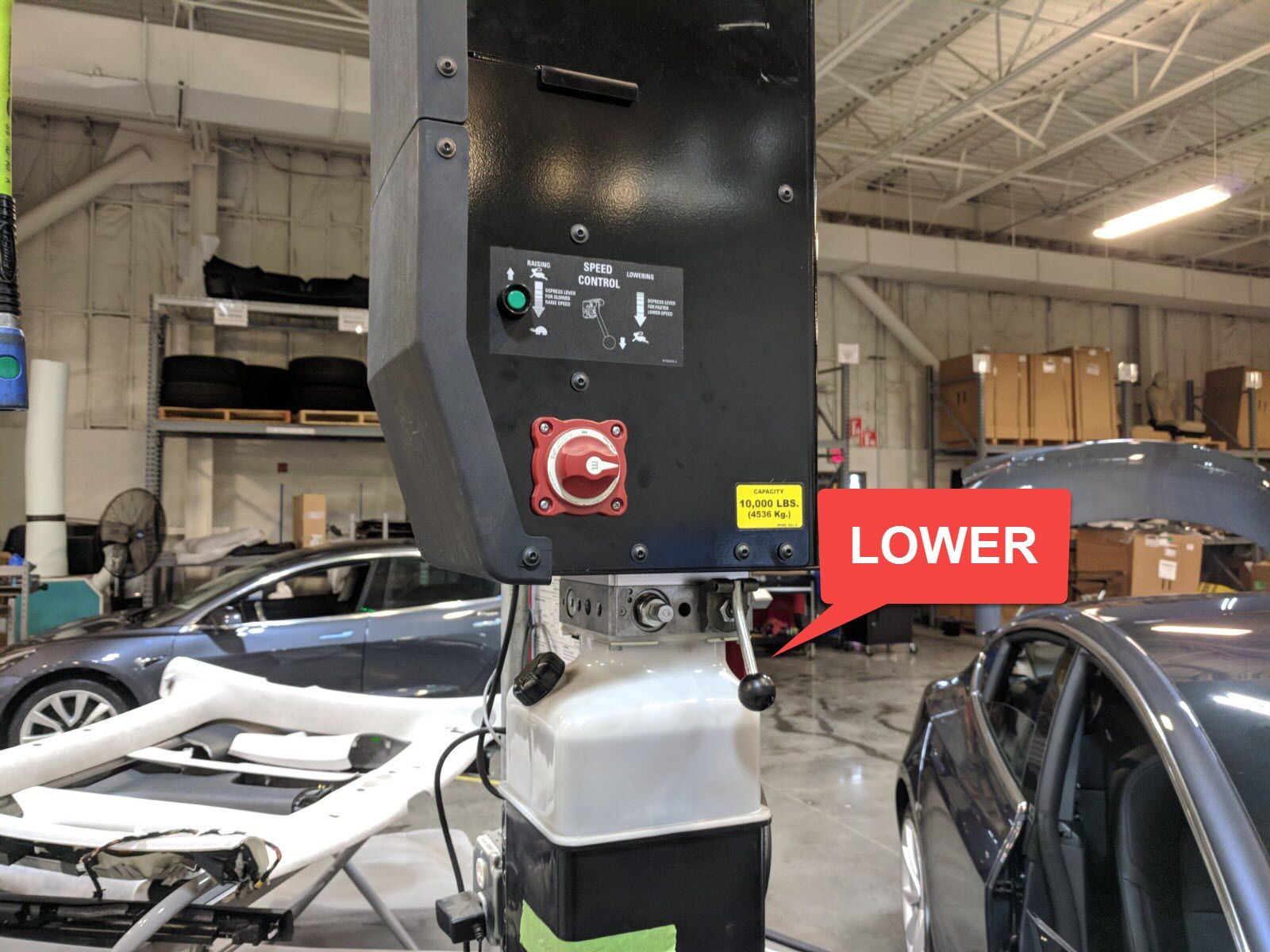

26. 降下车辆，直至轮胎接触到地面
    注

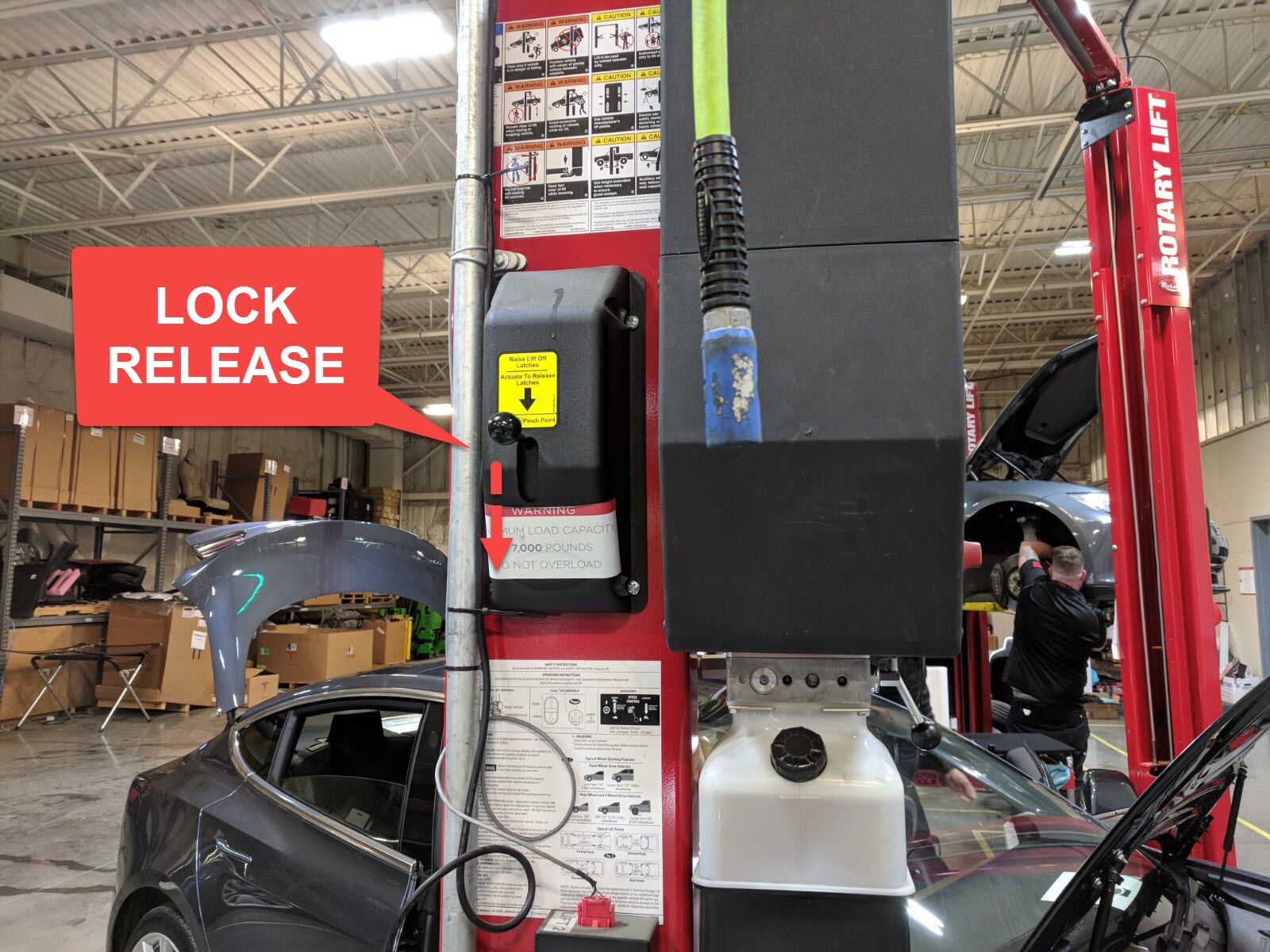

    将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如

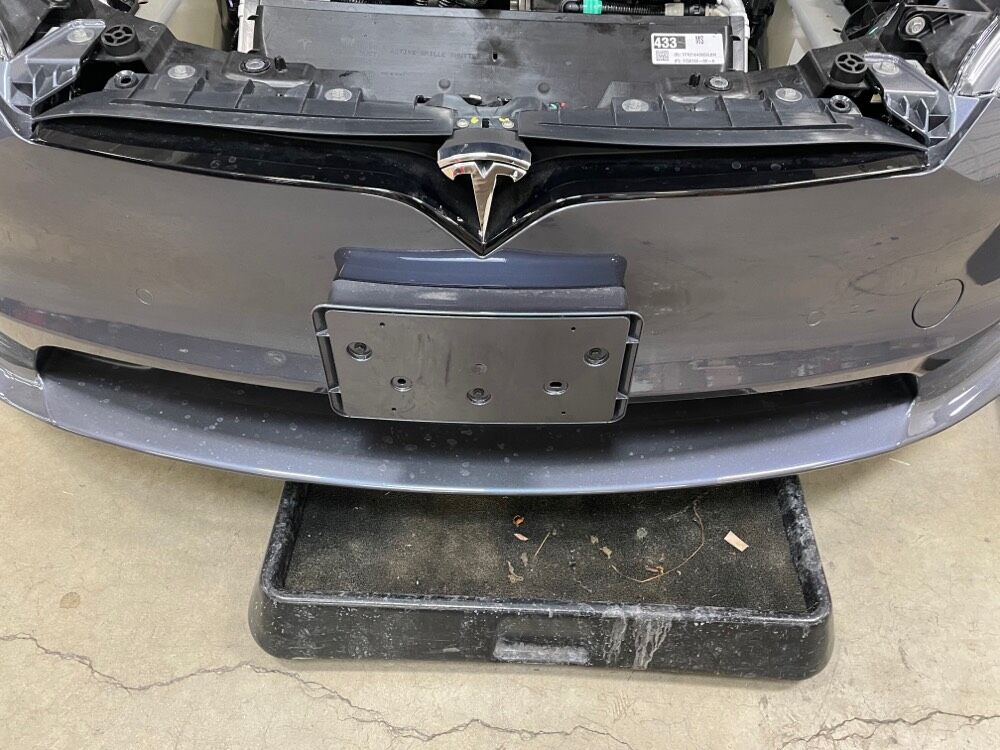

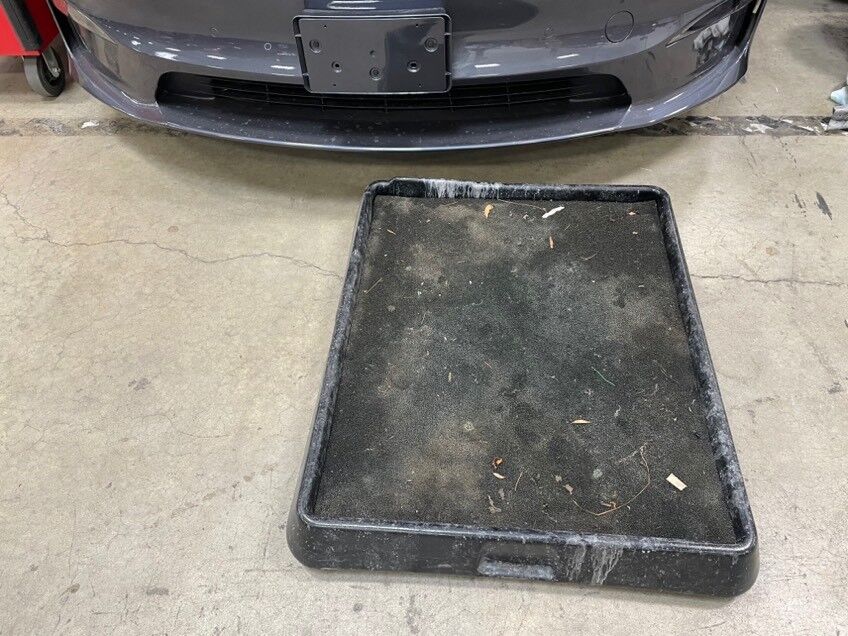

27. 在车辆前部下方放置冷却液收集器
    注

    放在适当位置以收集所有流失的冷却液

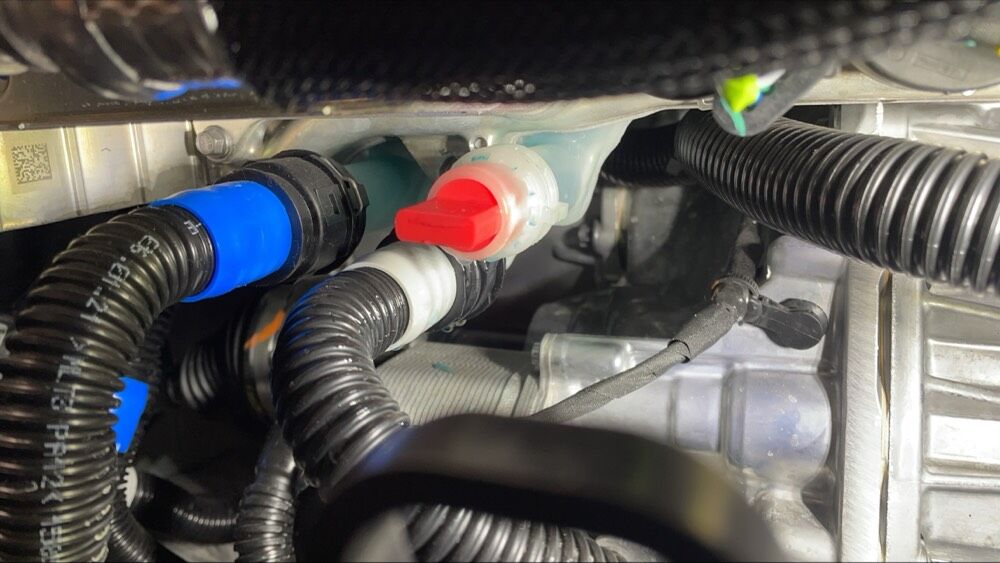

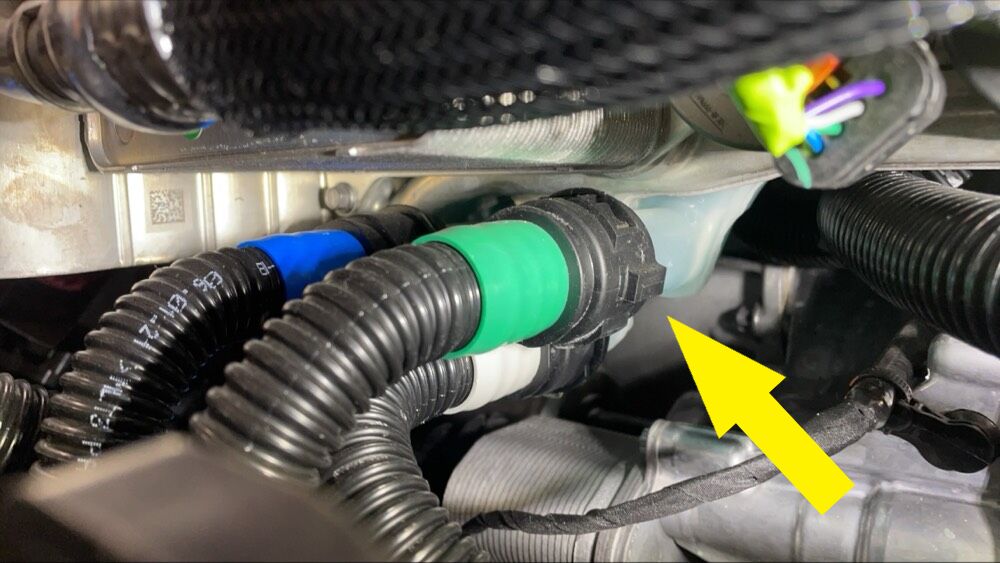

28. 从超级歧管上拆下动力总成回流软管
    注

    1 个软管卡子；塞住储液罐，以防液体排出；从车上拆下软管_x000A_

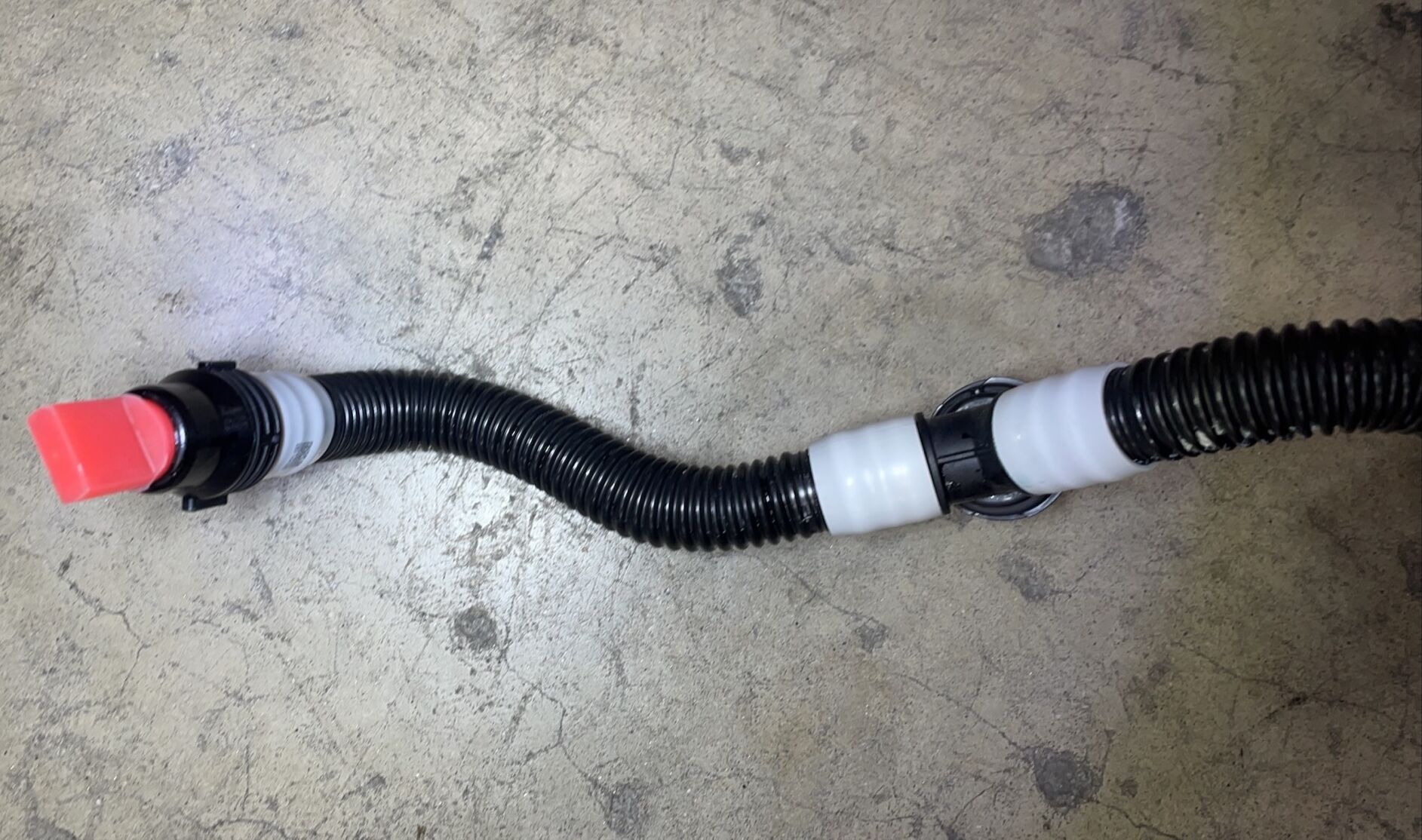

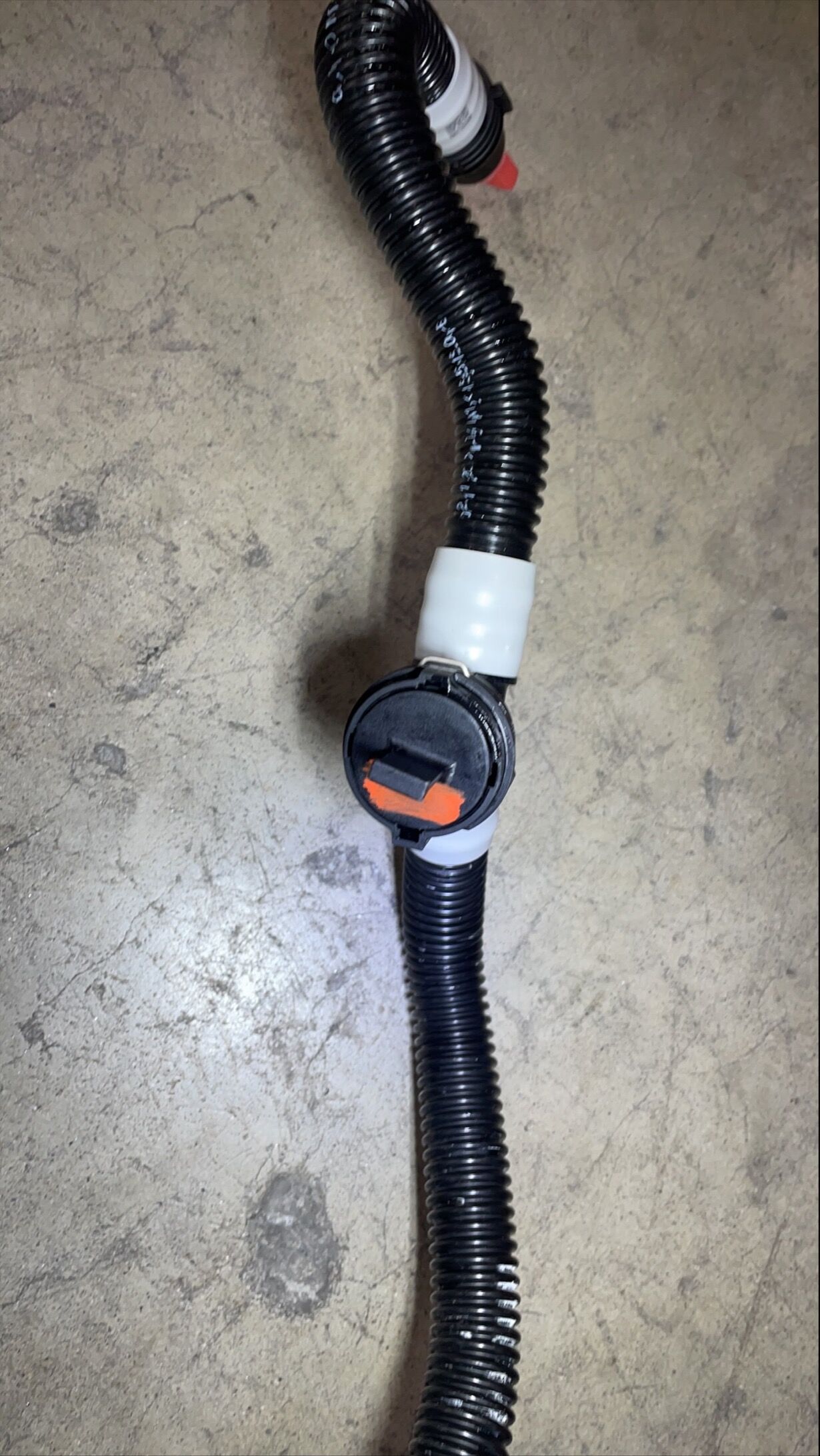

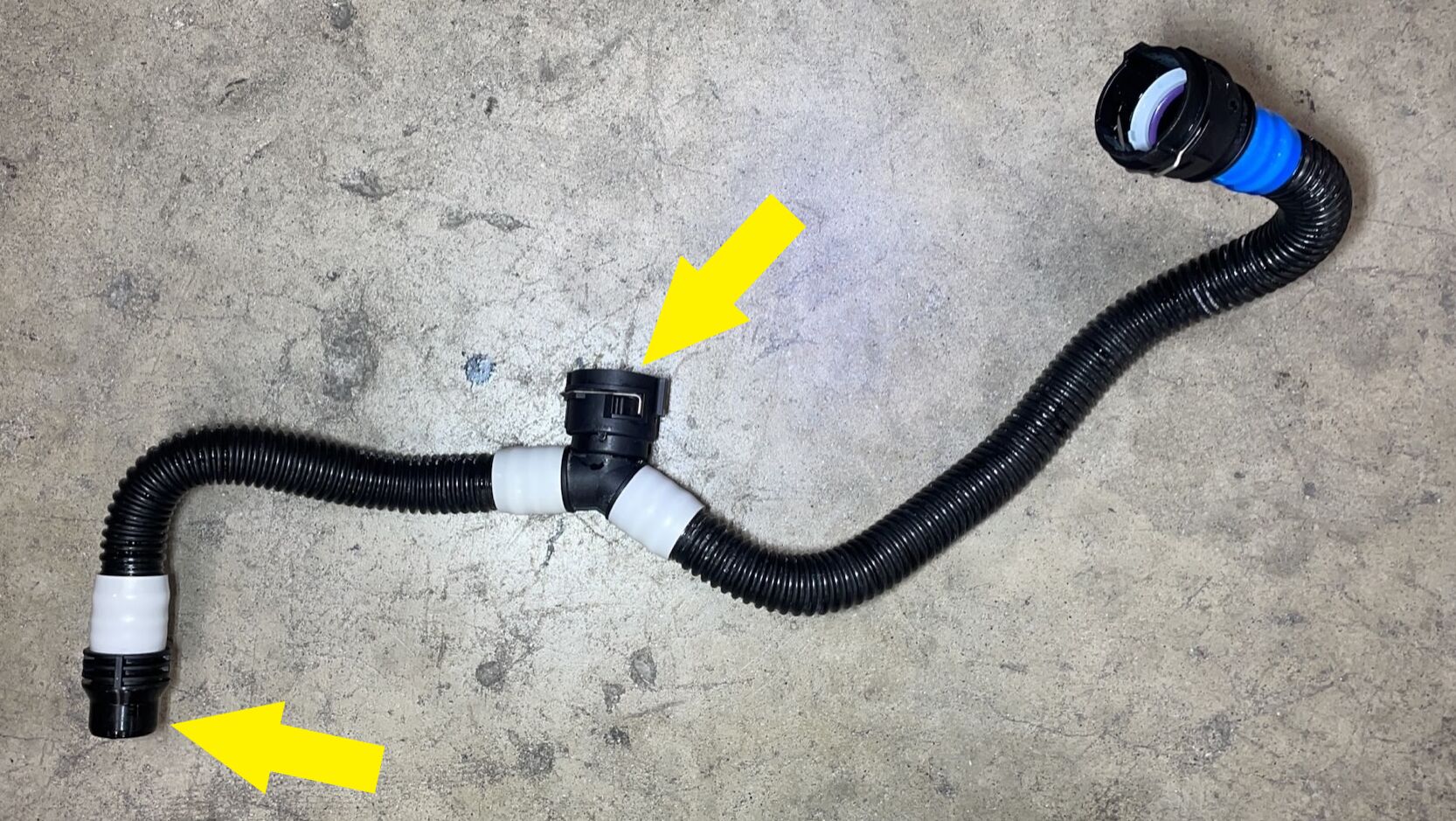

29. 将冷却液盖板固定在新高性能动力总成回流软管的端部
    注

    2 个软管卡子；固定盖板子，以防在安装软管时冷却液储液罐漏液







30. 将动力总成回流软管固定到超级歧管上
    注

    1 个软管卡子；执行推拉推测试







31. 取走车辆下方的冷却液收集器



32. 完全升起车辆，然后将举升机降至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾





33. 将冷却液排放容器放在车辆前部下方，以收集车辆冷却液



34. 将电动总成回流软管固定到热交换器上
    注

    1 个软管夹；取下所有塞子；执行推拉推测试





35. 将前驱动单元动力总成回流软管固定到右侧门槛软管上
    注

    1 个软管夹；取下所有塞子；执行推拉推测试





36. 将可折叠漏斗从副车架上拆下





37. 从车辆下方取走冷却液排放容器



38. 用制动器清洁剂喷洒该区域，并用毛巾擦掉残留的油液

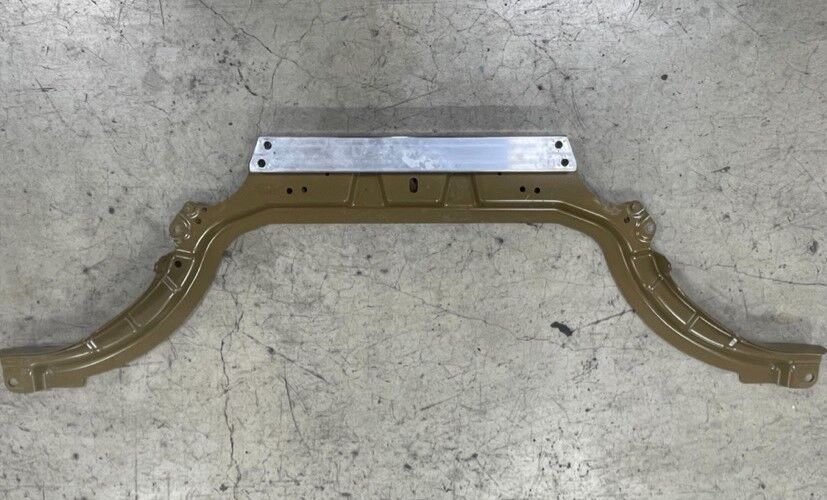

39. 将前滑板放置到位，以便安装，并拧入所有螺栓
    注

    4 个螺栓，15 毫米，70 Nm；2 个螺栓，15 毫米，60 Nm；2 个螺栓，15 毫米，30 Nm；2 个螺栓，10 毫米，10 Nm；在后续步骤中紧固







40. 紧固将前车底护板固定到车身铸件的螺栓
    注

    2 个螺栓，15 毫米，60 Nm



41. 紧固将前车底护板固定到车身门槛的螺栓
    注

    2 个螺栓，15 毫米，30 Nm







42. 紧固将前车底护板固定到前副车架的螺栓
    注

    4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm



43. 紧固将轮罩内衬固定到前车底护板的卡子
    注

    4 个卡子

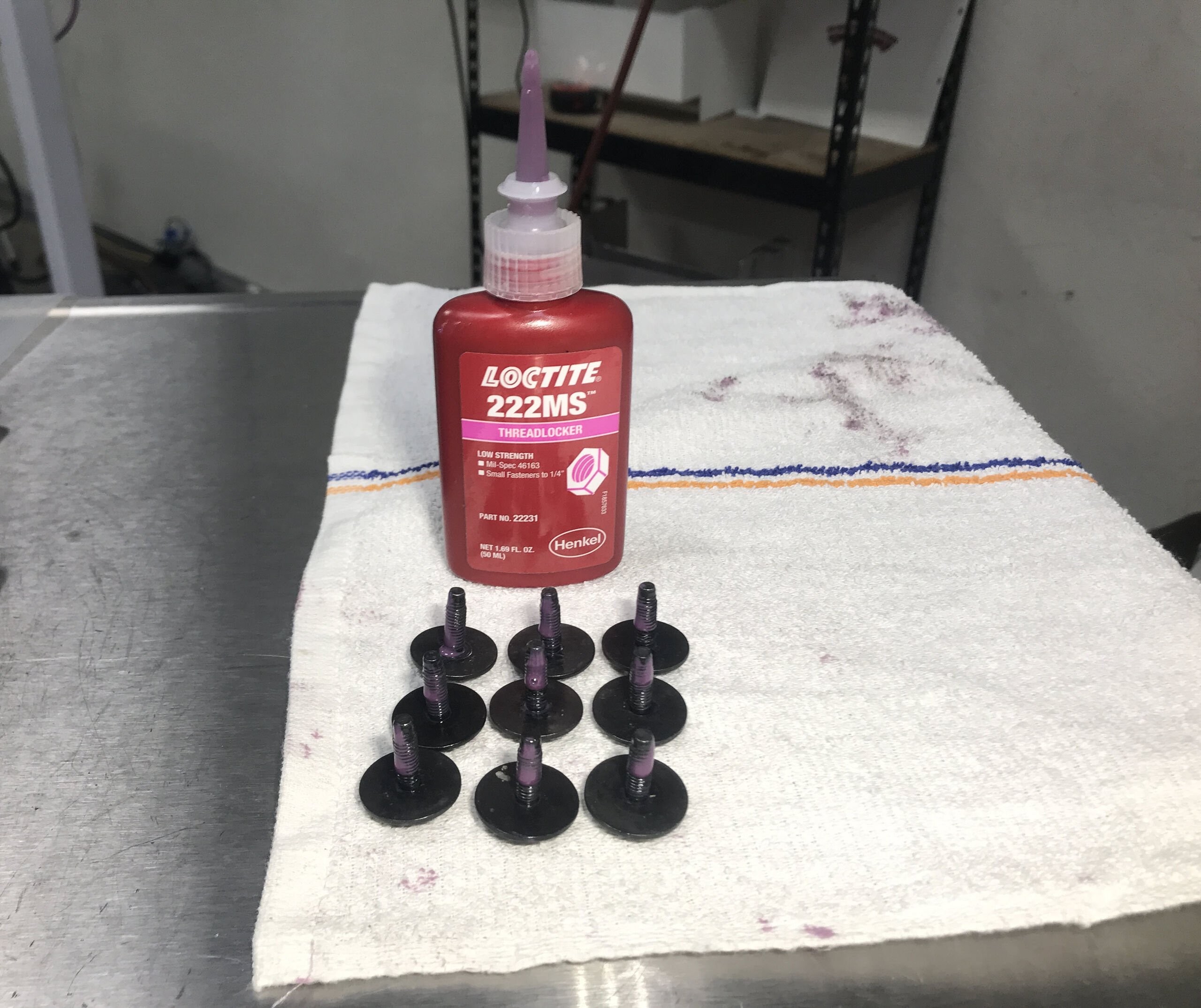

44. 向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件
    注

    9 个螺栓，10 毫米，6 Nm





45. 安装用于固定前流线型护板的卡子
    注

    5 个推拉式卡子

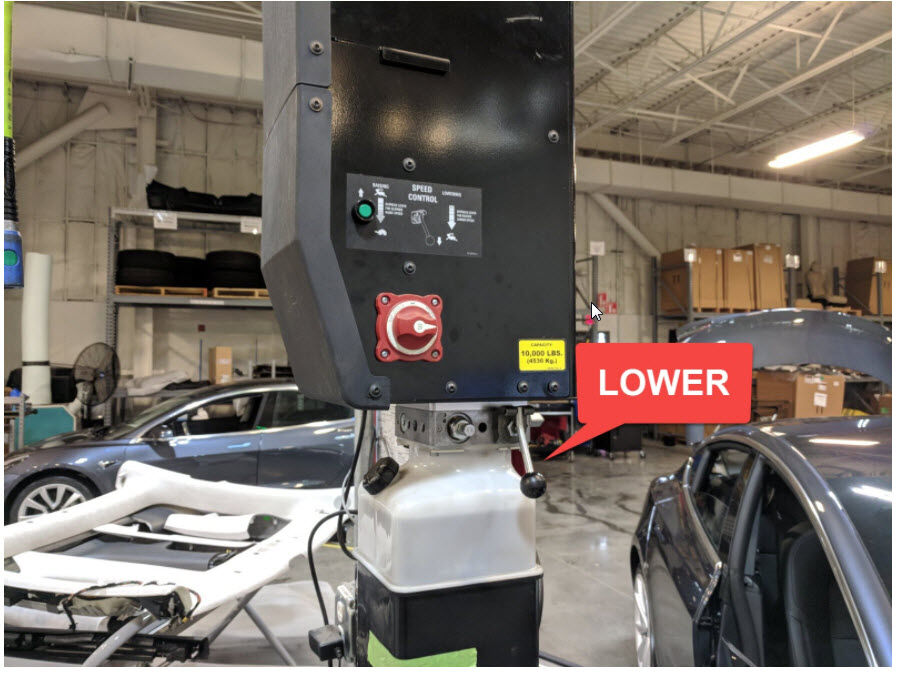

46. 完全降下车辆
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

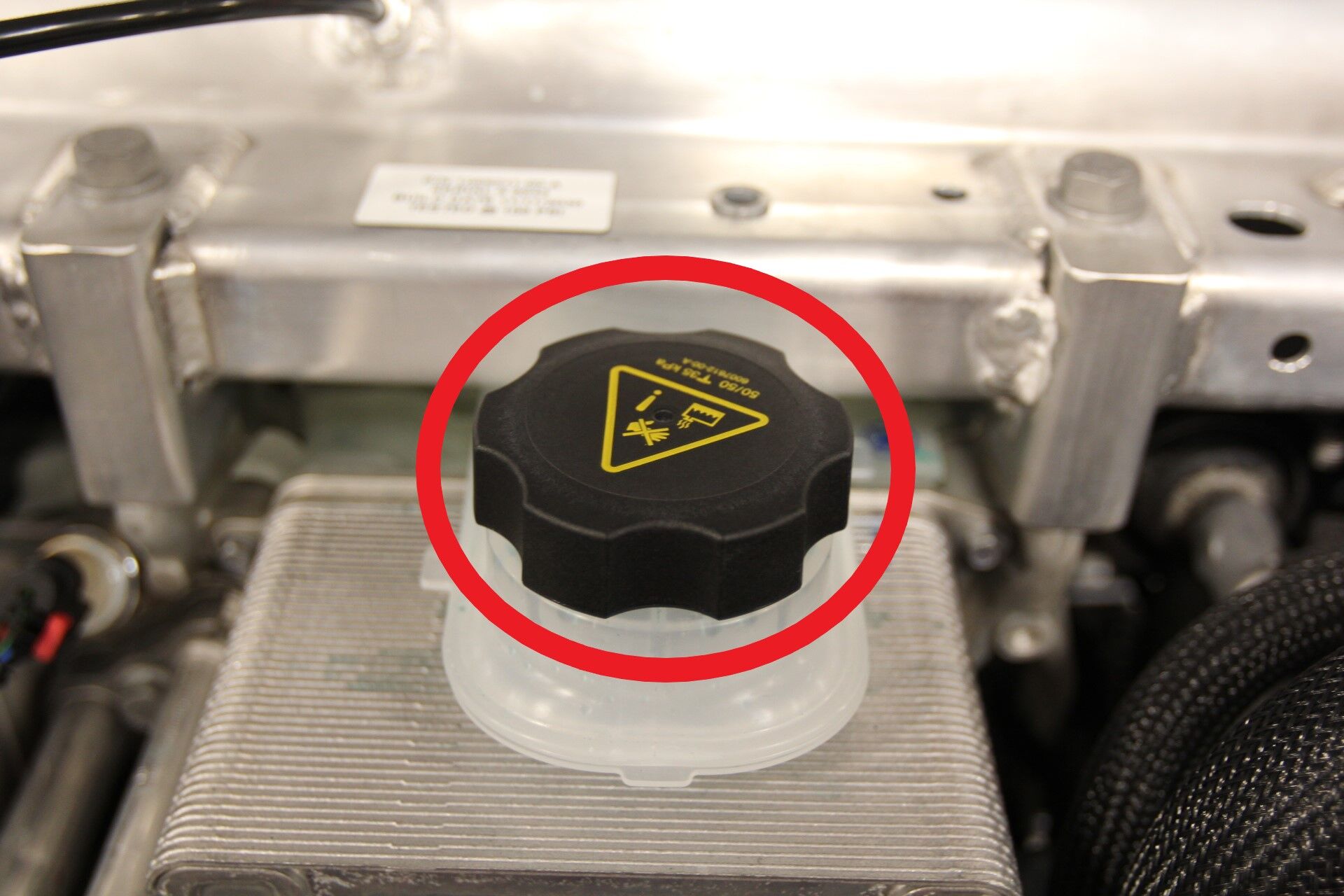

47. 拆下冷却液罐罐盖

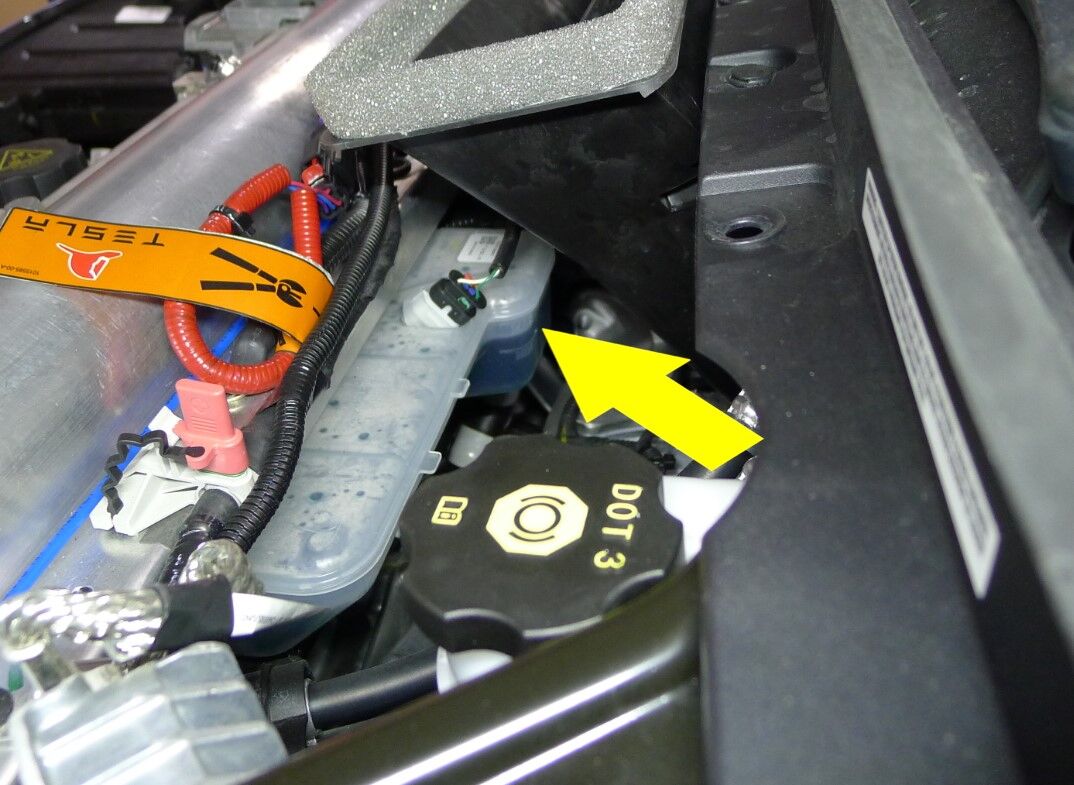

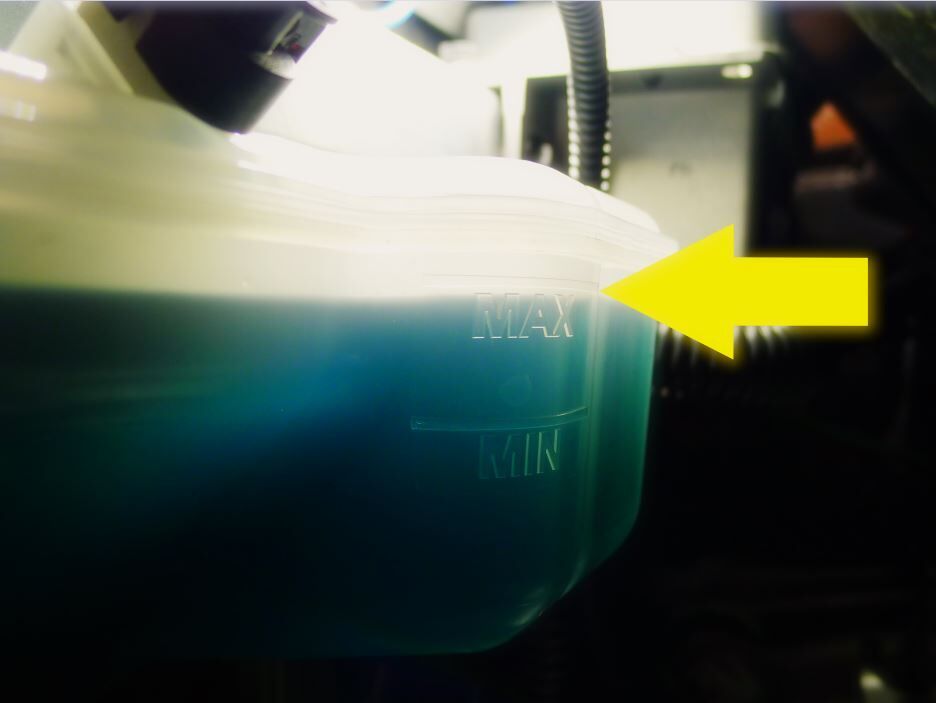

48. 检查冷却液液位，必要时加满
    注

    确保液位位于 Max 线处；按需求加满

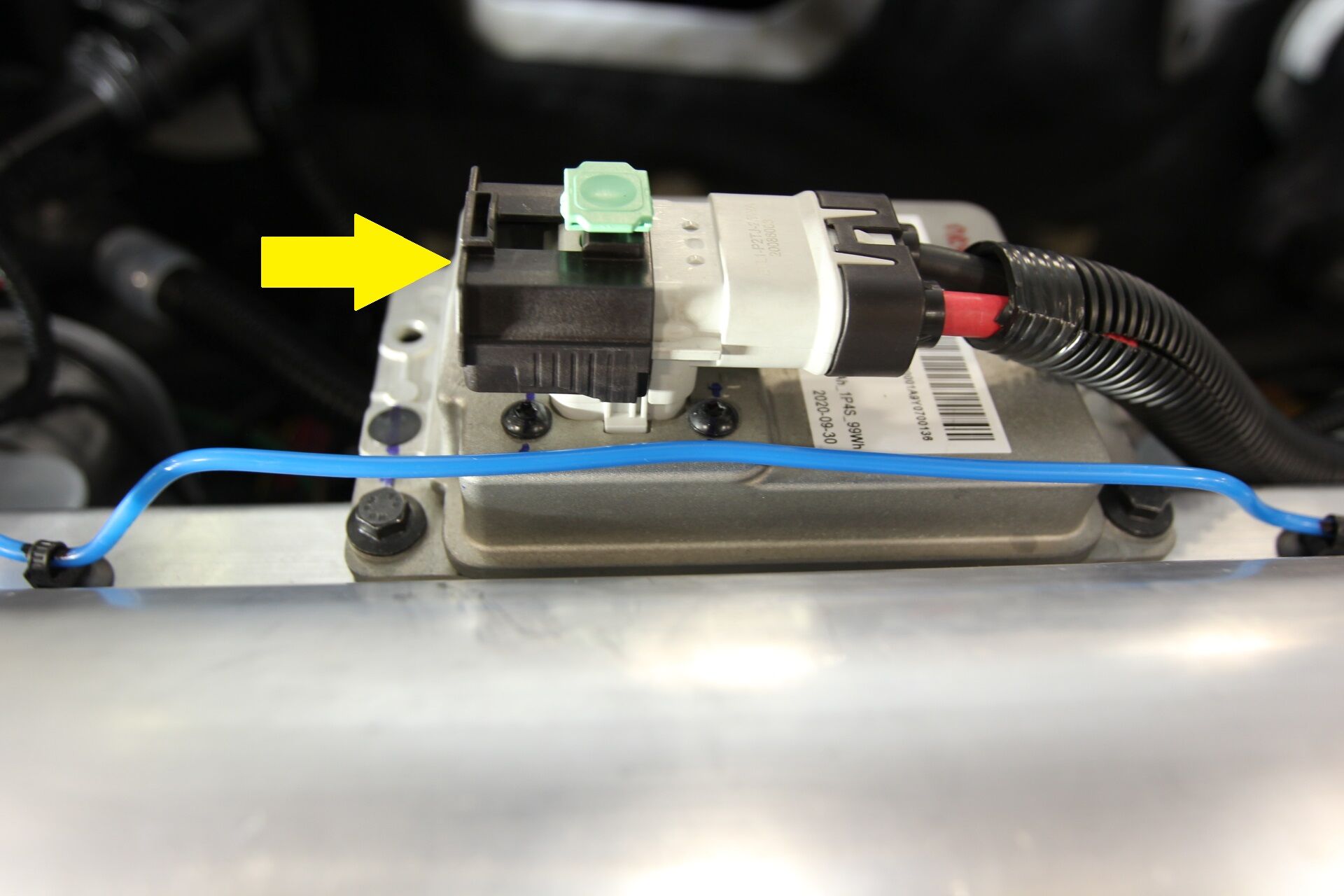

49. 连接紧急响应回路 (FRL) 和低压电池连接器
    注

    2 个连接器；首先固定紧急响应回路；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后卡入绿色锁片









50. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    注

    确保车辆未处于行驶状态；尽管出现停止消息，但计划仍在运行；冷却液泵将发出声音；测试持续大约 10 分钟；将车辆转入行驶状态可停止此例行程序；按要求监测液位
51. 检查冷却液液位，必要时加满
    注

    确保液位位于 Max 线处





52. 安装冷却液罐罐盖



53. 安装前备箱总成
    注

    4 个螺栓，10 毫米，5 Nm





54. 安装前备箱地毯
    注

    确认地毯妥善固定到密封下方





55. 安装前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器





56. 安装前备箱前挡板
    注

    7 个卡子





57. 安装前备箱右侧挡板
    注

    10 个卡子





58. 安装前备箱左侧挡板
    注

    10 个卡子





59. 安装前备箱后部挡板
    注

    8 个卡子





60. 关闭前备箱盖
    注

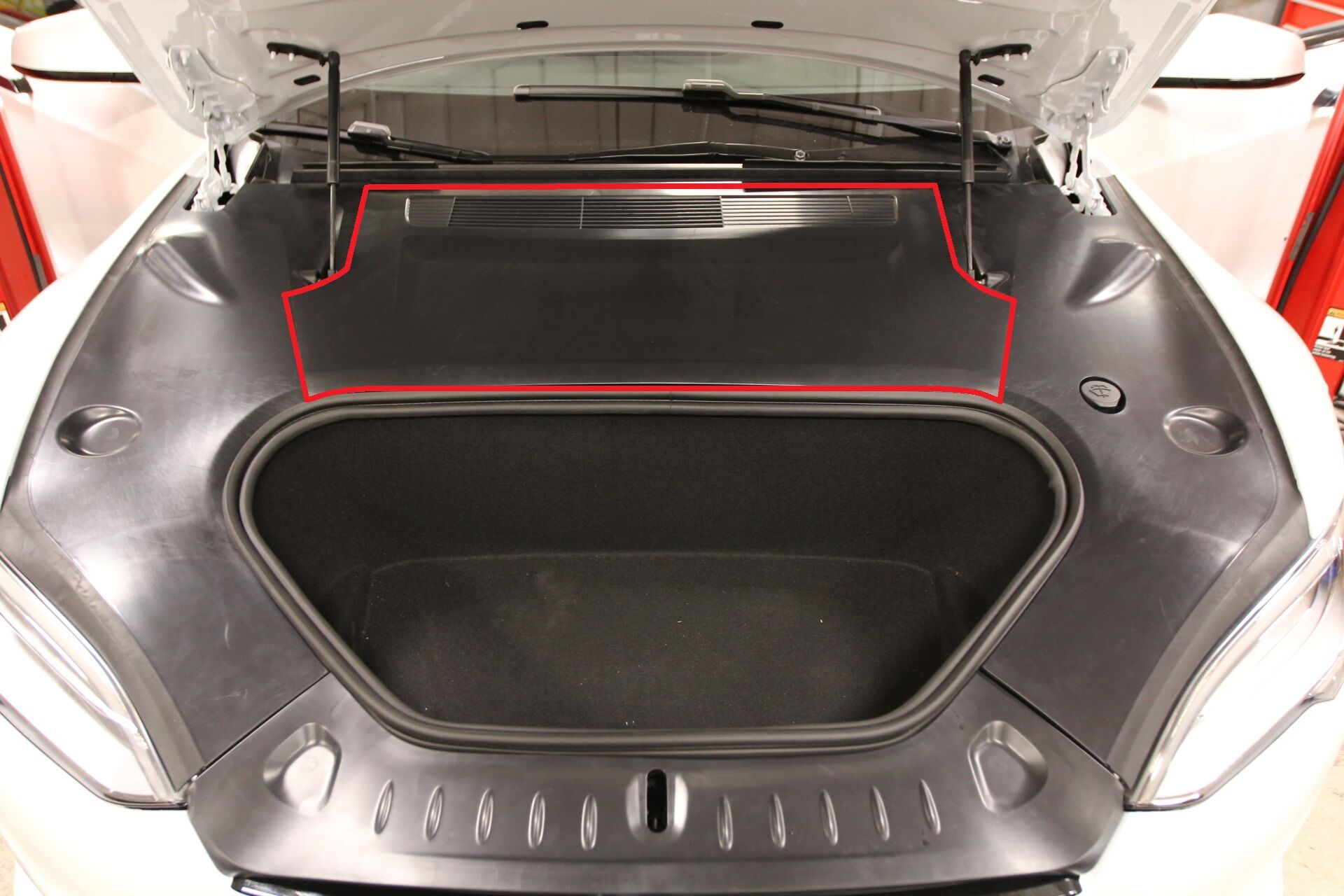

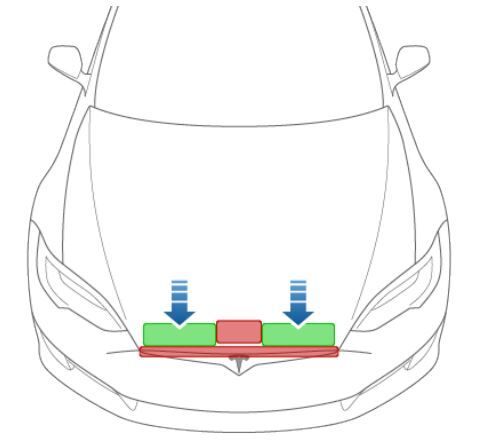

    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏



61. 将车辆驶离举升机
    注

    完全降下举升架臂并将其从车底移走；将空气悬架退出“千斤顶模式”





62. 升起左前车窗
63. 关闭左前车门
