玻璃 - 车顶 - 固定（拆下和安装）

校正代码 10205001 1.56 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2025-03-26: 更新了程序，不再需要松开侧梁和顶篷。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门
  2. 降下所有四个车窗
  3. 在车辆外部粘贴胶带
    注
    覆盖掀背尾门的侧纵梁和前角
  4. 测量并记录固定车顶玻璃与挡风玻璃、车身侧面和掀背尾门玻璃之间的间隙
    注
    测量数据将用于新玻璃的安装
  5. 打开掀背尾门
  6. 使用遮蔽胶带以保护顶篷
  7. 切割一段方形线，以便与 T 柄扳手一同使用
    注
    确保有足够的方形钢丝
  8. 将工具插入车顶玻璃后角处的聚氨酯中
  9. 连接方形线，回拉工具，使其穿过后进入车辆
  10. 将方形线插入一把 T 柄扳手上
  11. 固定第二个 T 柄扳手
  12. 使用 T 柄扳手切开将车顶玻璃固定到车身的聚氨酯
    注
    建议寻求他人协助；在 XM 天线、车顶行李架块和 B 柱周围支架螺栓附近操作时，需格外小心，请使用护板保护顶篷以防被线损坏
  13. 将吸盘吸附到车顶玻璃的各角
    注
    4 个吸盘工具；建议请助手帮忙
  14. 将固定车顶玻璃从车上拆下
    注
    建议请助手帮忙；按照当地法规弃用
  15. 清除车身上的旧聚氨酯
    注
    确保残留聚氨酯的厚度小于等于 1 毫米
  16. 拆下车身上的固定销并清除其他碎屑
  17. 使用异丙醇 (IPA) 湿巾擦拭车身表面
    注
    等待风干 1 分钟
  18. 更换在拆卸或清洁过程中损坏的车身螺塞或胶带
  19. 检查 XM 天线，确保其牢固且泡沫未损坏
    注
    如有损坏，请根据需要进行更换。
  20. 检查车顶玻璃上是否有不可修复损伤
    注
    若存在不可修复损伤，请更换车顶玻璃。损伤包括：玻璃破裂、玻璃边缘破裂或残缺

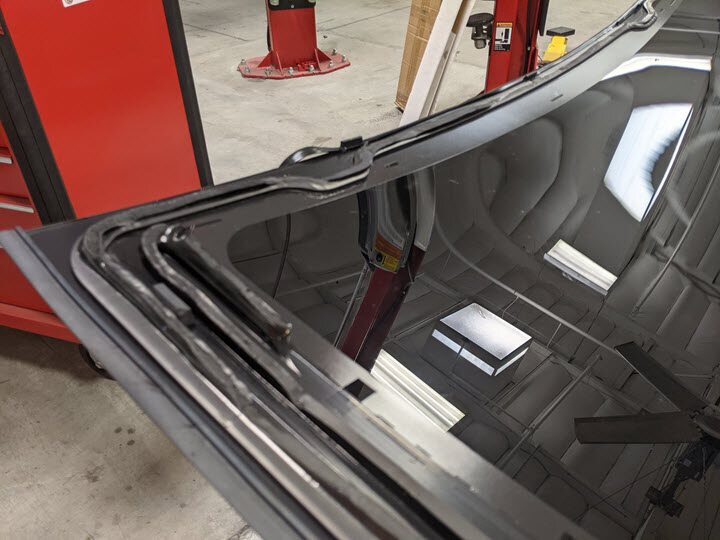

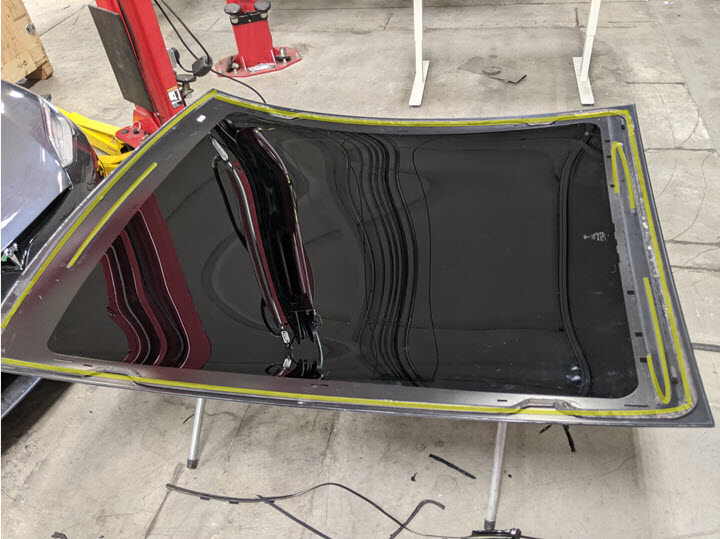

  21. 清除车顶玻璃上的聚氨酯胶条和密封条
    注
    尽可能保留平整的聚氨酯胶条，这样可以在三面形成一个略高的平整表面，方便安装；请清理所有的粗糙不平整表面以及手工涂敷的所有聚氨酯胶条

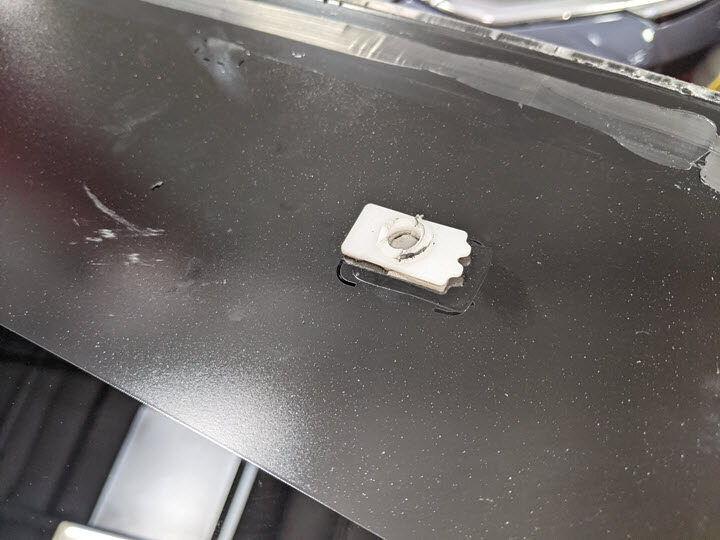

  22. 拆下车顶玻璃上受损的固定销
    注
    2 个固定销
  23. 拆下车顶玻璃上的所有网垫
    注
    6 个网垫
  24. 清理双面胶残留物
    注
    如有必要，可使用橡皮轮

安装

  1. 使用异丙醇 (IPA) 清洁所有接合面
    注
    等待风干 1 分钟

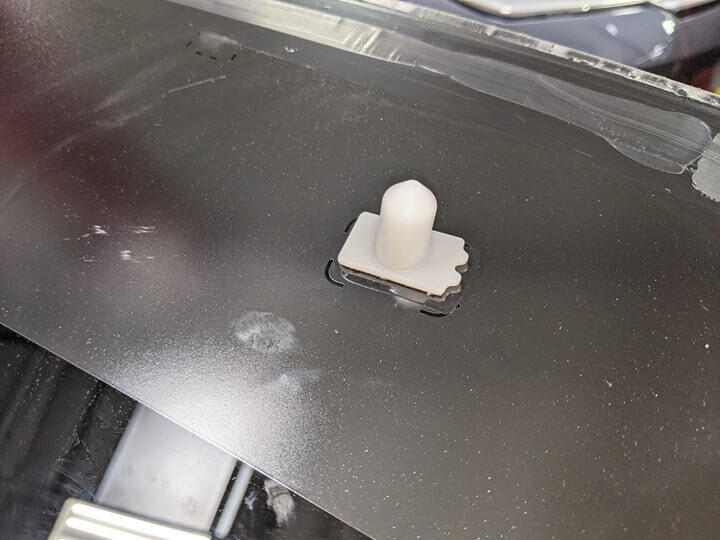

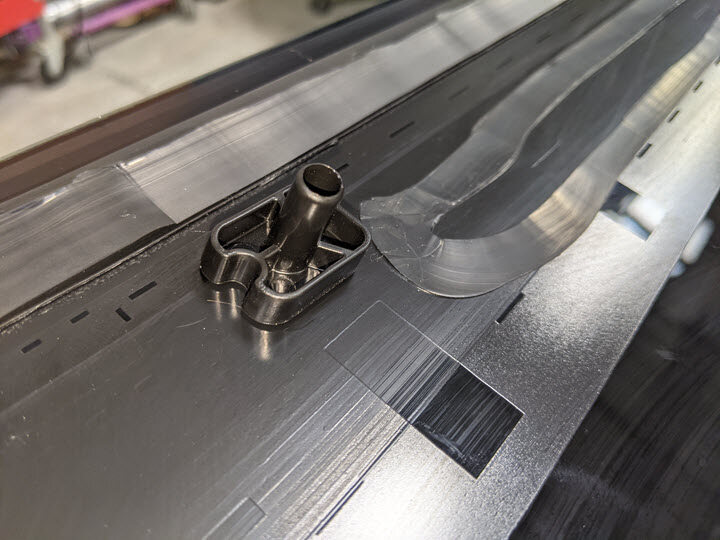

  2. 将前部固定销安装到车顶玻璃上
    注
    1 个固定销
  3. 将后部定位销安装到车顶玻璃上
    注
    1 个固定销；在玻璃上的蚀刻标记范围内对齐

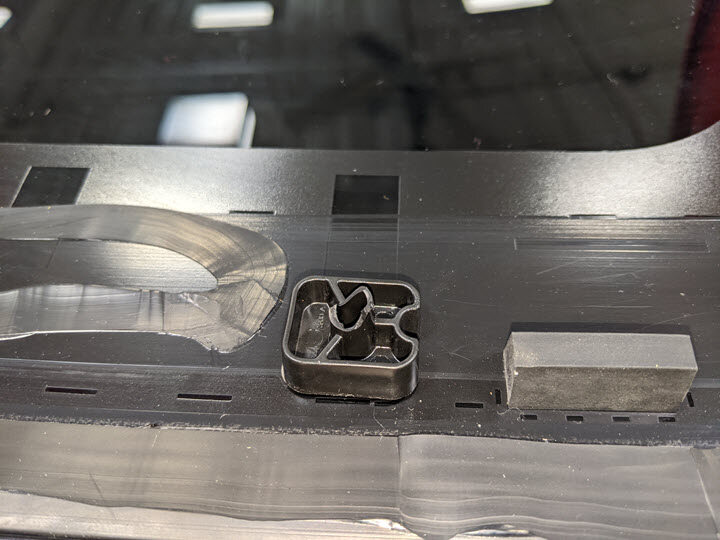

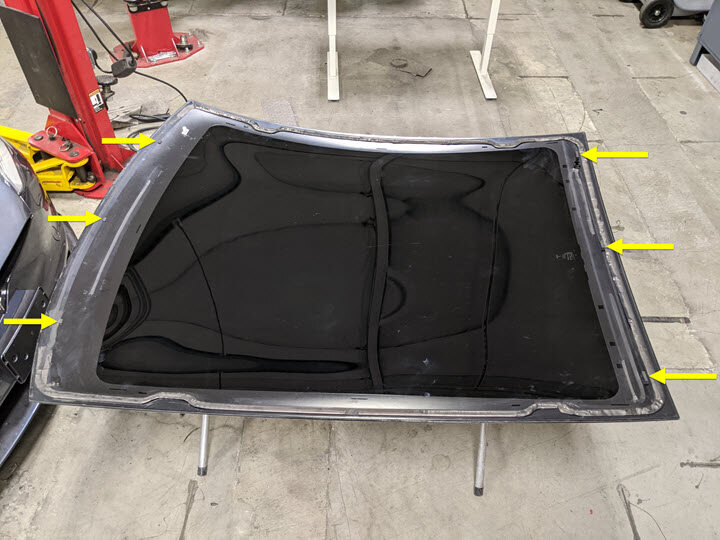

  4. 将网垫安装到车顶玻璃上
    注
    6 个网垫；在玻璃上的蚀刻标记范围内对齐；大网垫安装到玻璃后边缘；小网垫安装到玻璃前边缘

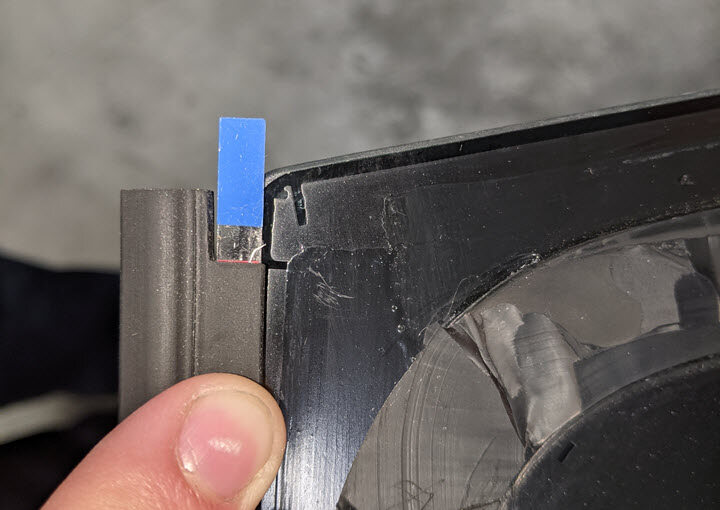

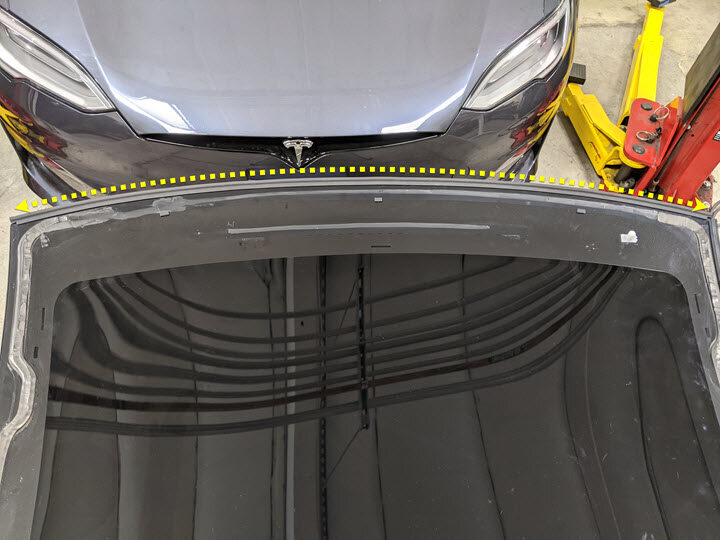

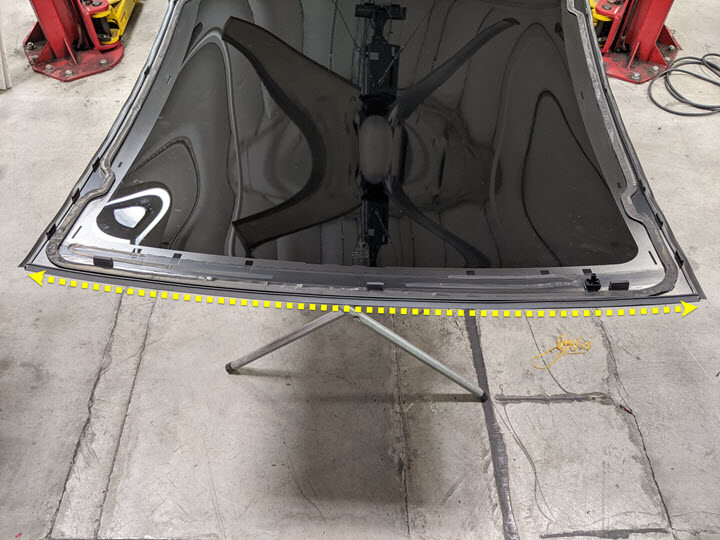

  5. 将前部密封条安装到车顶玻璃上
    注

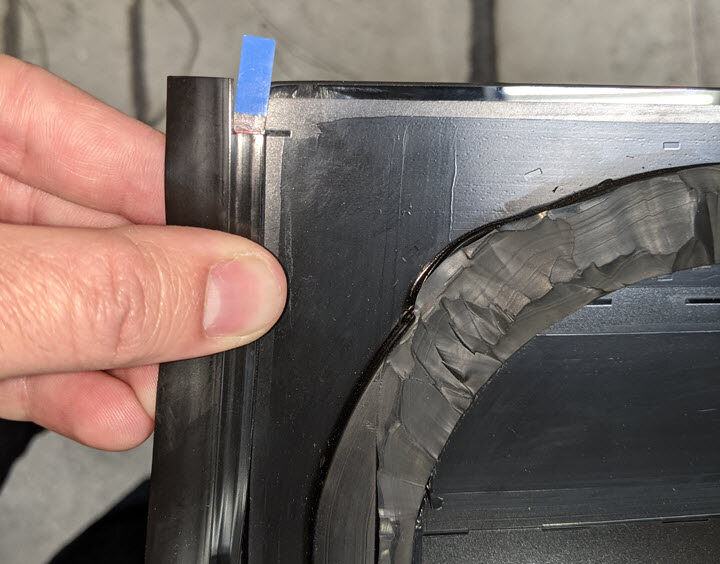

    将密封条与玻璃角部的蚀刻对齐，剥离密封条胶衬，沿玻璃边缘粘贴密封条，注意每次粘贴几英寸，逐步操作

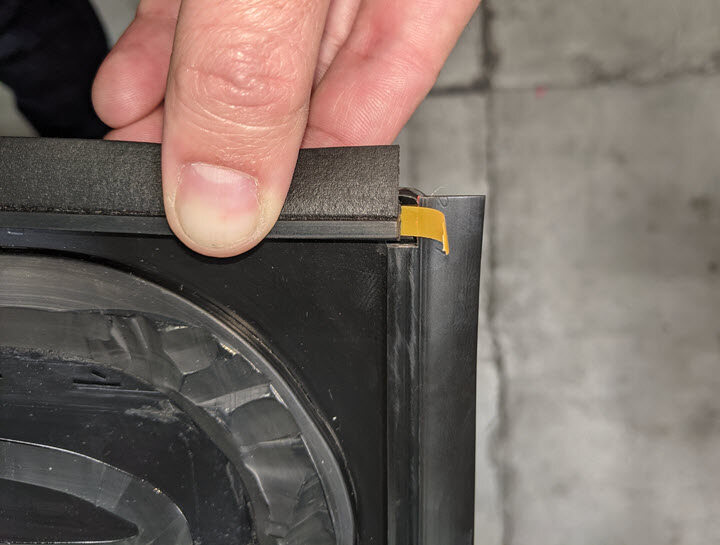

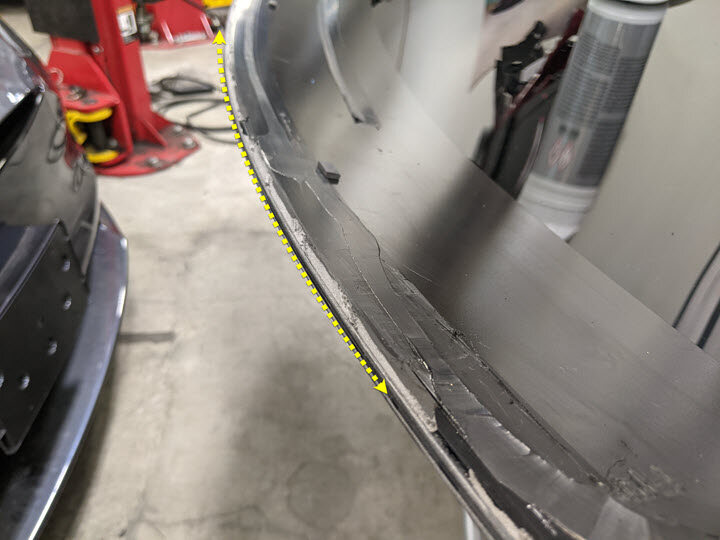

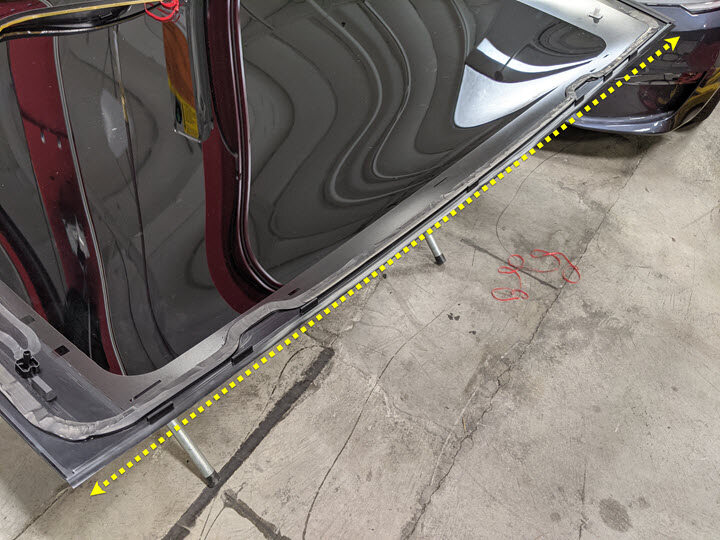

  6. 将左侧密封条安装到车顶玻璃上
    注

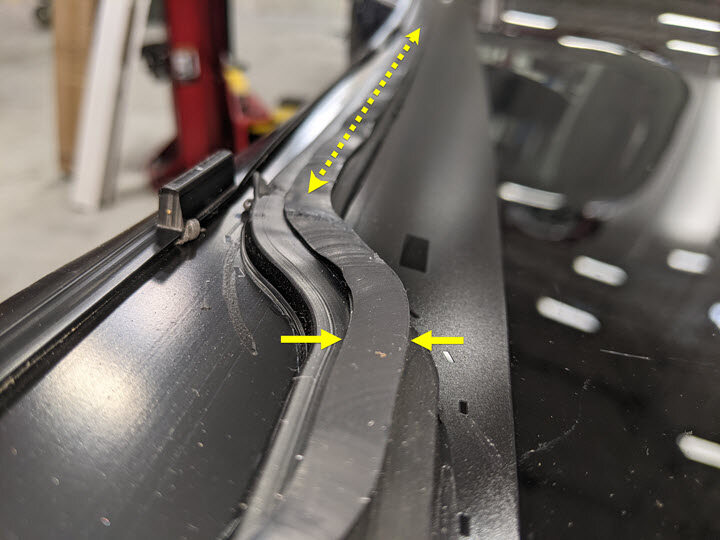

    拉动锁片，使胶条朝向玻璃后边缘；密封条前部与第一个垫片的间隙比后部的大；将密封条与玻璃角部的蚀刻对齐，剥离密封条胶衬，沿玻璃边缘粘贴密封条，注意每次粘贴几英寸，逐步操作

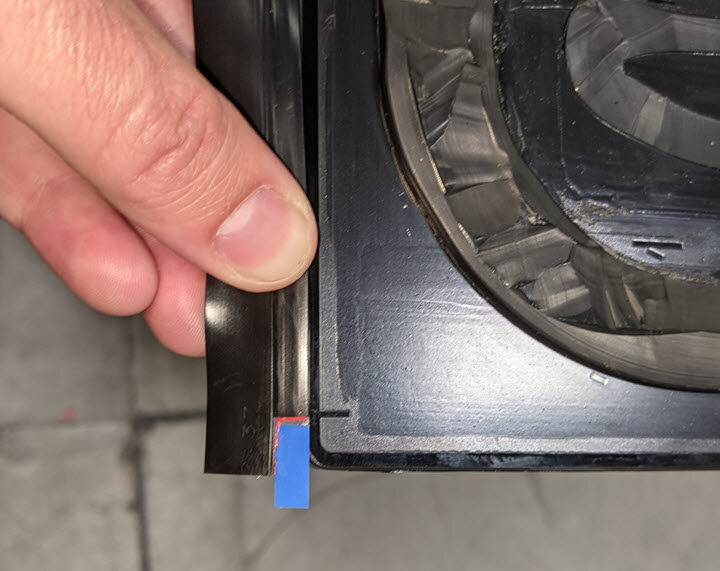

  7. 将右侧密封条安装到车顶玻璃上
    注
    拉动锁片，使胶条朝向玻璃后边缘；密封条前部与第一个垫片的间隙比后部的大；将密封条与玻璃角部的蚀刻对齐，剥离密封条胶衬，沿玻璃边缘粘贴密封条，注意每次粘贴几英寸，逐步操作

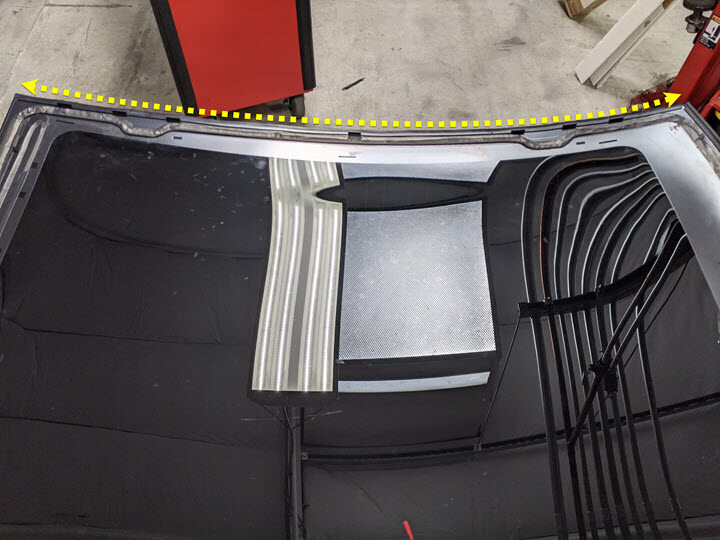

  8. 将后部密封条安装到车顶玻璃上
    注
    将密封条与玻璃角部的蚀刻对齐，剥离密封条胶衬，沿玻璃边缘粘贴密封条，注意每次粘贴几英寸，逐步操作
  9. 将吸盘吸附到车顶玻璃上
  10. 将车顶玻璃放置到车辆上，以便进行快速适配
    注
    建议寻求他人协助
  11. 确保间隙均保持在可接受的限值范围内
    注
    如果玻璃太高，则可能需要裁切或拆卸网片
  12. 拆下车顶玻璃，倒放在台架上
    注
    建议寻求他人协助
  13. 揭下车身上的保护胶带

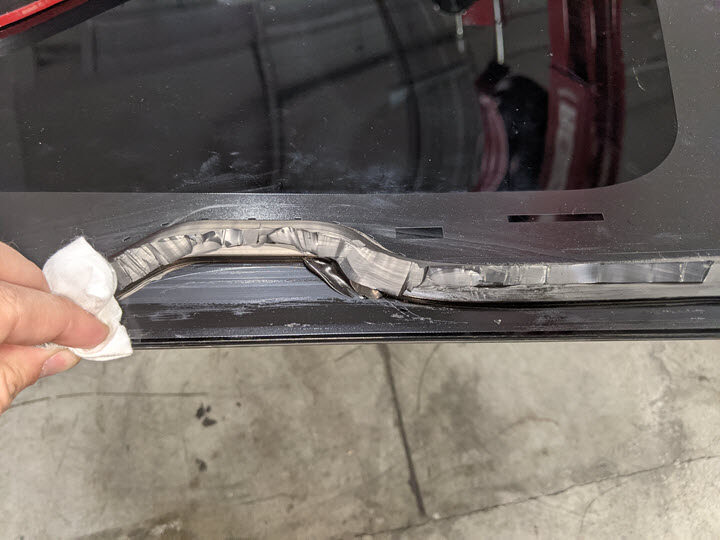

  14. 使用异丙醇清洁玻璃接合面
    注
    等待风干 1 分钟
  15. 在车身的聚氨酯路径上，以及在拆卸时损坏的任何区域涂敷底漆
    注
    如果车辆配备有车顶行李架锚固件，则底漆应涂敷在车顶支架内侧周围。如果车辆未配备车顶行李架支架，则底漆应涂敷在车顶行李架支架安装孔外侧。等待底漆至少风干 1 分钟

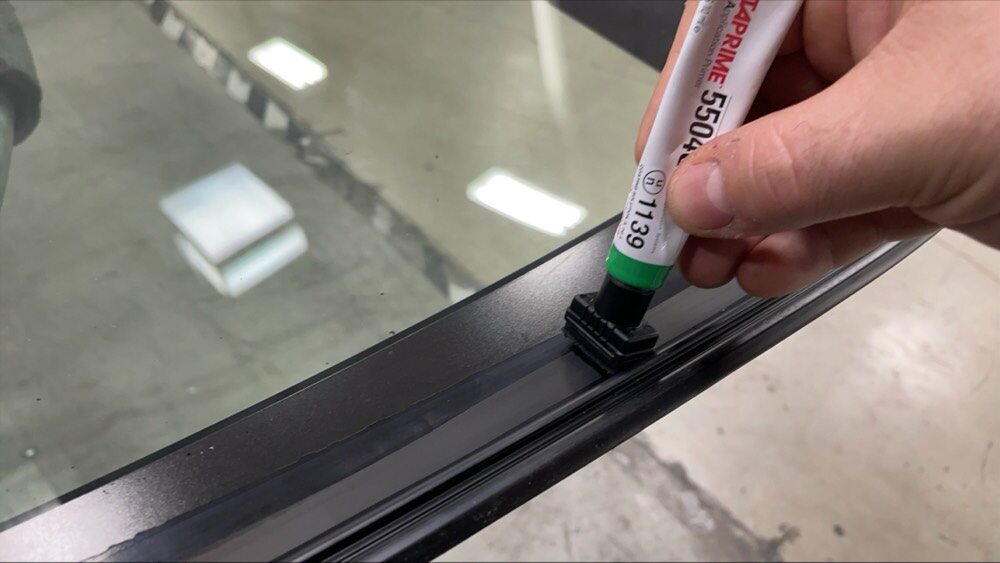

  16. 沿聚氨酯路径在车顶玻璃上涂敷底漆
  17. 备好填缝枪和聚氨酯
    注
    开口必须为 12 毫米宽，19 毫米高，8 毫米宽，13 毫米高
  18. 将聚氨酯涂敷到车身
    注
    如果配备有车顶行李架锚固件，则聚氨酯应涂敷在车顶行李架锚固件内侧周围；如果未配备车顶行李架锚固件，则聚氨酯应涂敷在锚固件安装孔外侧。
  19. 将车顶玻璃放置到车辆上，但暂时请勿固定
    注
    建议寻求他人协助。将车辆左侧玻璃前后角的固定销与车身对齐
  20. 将新密封条放置在玻璃前的挡风玻璃密封条下
    注
    可使用饰板工具将车顶玻璃密封条固定到挡风玻璃密封条下
  21. 就位后，将玻璃按压到车身上
    注
    如有需要，可在前面使用沙袋
  22. 确认与掀背尾门玻璃、挡风玻璃和车身侧的间隙在规格范围内
    注
  23. 将吸盘从车顶玻璃上拆下
  24. 揭下顶篷上的保护胶带
  25. 关闭掀背尾门
  26. 升起所有四个车窗
  27. 关闭所有四个车门
