座椅总成 - 第一排 - RH(拆卸和更换)

校正代码 13040202 0.48 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2026-10-27: 添加了一条有关辅助约束系统 (SRS) 安全的说明。添加了一项“请参阅《碰撞维修手册》确认碰撞后需要检查或更换的部件列表”的说明。
  • 2024-12-04: 添加了座椅总成(带小型倾斜电机)配置信息。
警告
如果维修或处理不当,辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开,必须更换特定部件,并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。
注
前排座椅包含安全气囊和预紧器,因此必须妥善处理。请参阅拆卸并弃置前排座椅气囊了解更多信息添加校正代码 20010707 以记录工时,破坏性拆卸和弃置前排座椅气囊和预紧器不计入前排座椅拆卸和更换工时。

拆卸

  1. 打开右侧车门并降下右侧车窗。
  2. 将第一排右侧座椅向前移动。
  3. 用一字螺丝刀逆时针转动前排座椅安全带联动装置的锁止机构,以便将其从预紧器松开,然后将联动装置从预紧器上滑下并将其放置在一旁。
    警告
    请勿顺时针旋转,以免损坏锁止机构。
    注
    联动装置的设计可能有所不同,但功能相同。
    注
    松开时,锁定螺钉将保持在水平位置。
    注
    联动装置松开时会发出轻微的“咔嗒”声。

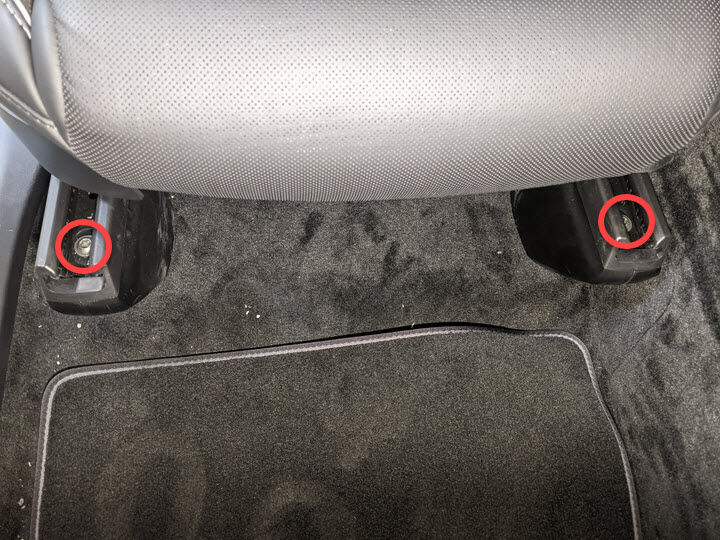

  4. 拆下并弃用将第一排右侧座椅滑轨后部固定到车辆的螺栓(2 个)。
    提示
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
    注
    如有必要,可使用非接触式感应加热工具辅助拆卸螺纹胶螺栓。
  5. 将第一排右侧座椅向后移动。

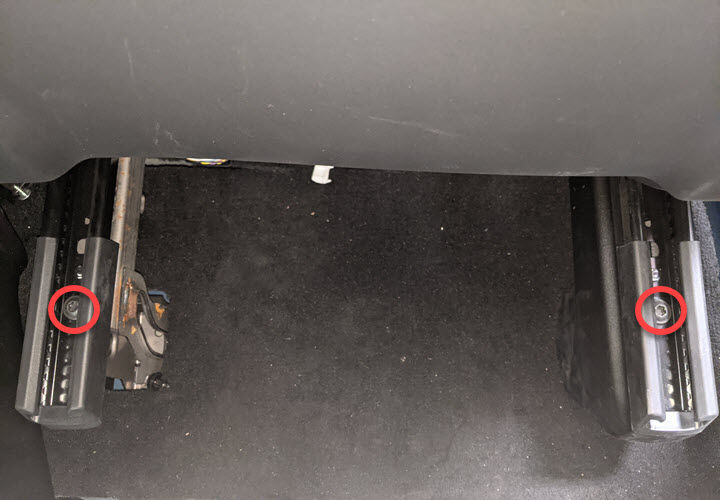

  6. 拆下并弃用将第一排右侧座椅滑轨前部固定到车辆的螺栓(2 个)。
    提示
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
    注
    如有必要,可使用非接触式感应加热工具辅助拆卸螺纹胶螺栓。
  7. 将右侧第一排座椅移到滑轨中间,将座椅靠背调整至与地面垂直的位置。
  8. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
  9. 断开低压电源请参阅 低压电源(断开和连接)。
  10. 将第一排右侧座椅置于适当位置,以便能够到座椅下部。

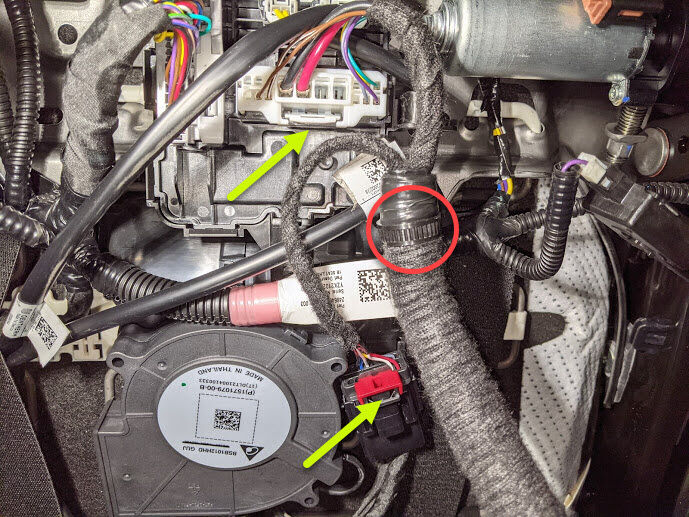

  11. 松开黑色连接器上的红色锁片,将右侧车身线束电气连接器(2 个)从座椅控制器上断开,然后松开将线束固定到座椅总成的夹子。

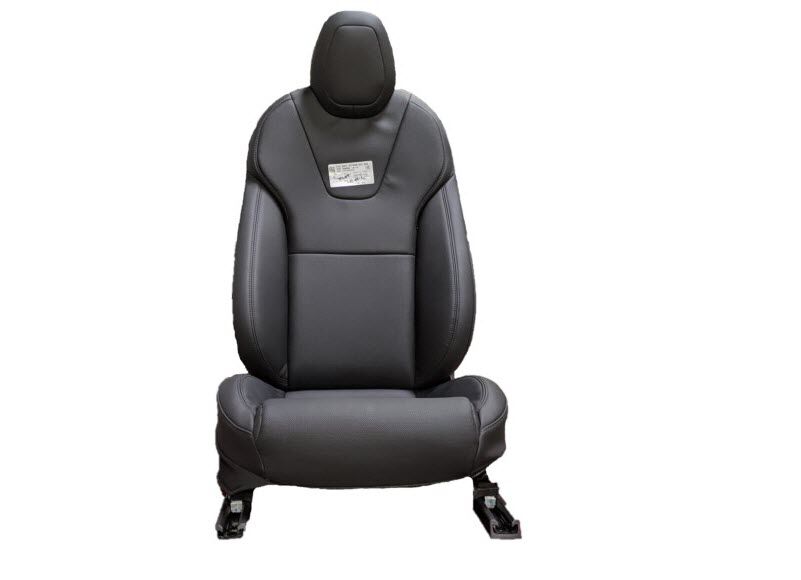

  12. 在协助下,将第一排右侧座椅从车辆上拆下。
    警告
    操作时注意请勿损坏其他部件。

安装

  1. 在协助下,将第一排右侧座椅安装到车辆上。
    警告
    将座椅抬入车内时,注意请勿损坏周边部件。
  2. 在协助下,调整第一排右侧座椅位置,以便接触座椅底部。
  3. 紧固将右侧车身线束固定到第一排右侧座椅总成的夹子,连接线束电气连接器(2 个),然后接合黑色连接器上的红色锁片。
  4. 在协助下,立起第一排右侧座椅。
  5. 连接低压电源。请参阅 低压电源(断开和连接)。
  6. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
  7. 将第一排右侧座椅向前移动。
  8. 安装新的螺栓(2 个),将第一排右侧座椅滑轨后部固定到车辆上。
    34 Nm (25.1 lbs-ft)
    注
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
  9. 将前排座椅安全带联动装置安装到预紧器上:
    1. 确保锁定螺钉处于水平位置。如果锁定螺钉未处于水平位置,则按照松开说明将其解锁。
    2. 确认 B 柱上饰板至预紧器处的座椅安全带没有扭曲。
    3. 将联动装置安装到预紧器拉索上。
      注
      此时将听到“咔嗒”声。
      注
      锁定螺钉将转回到锁定位置。
    4. 用至少 15 磅的力对座椅安全带进行拉力测试。
  10. 关闭右侧后车门并升起右侧后车窗。
  11. 将第一排右侧座椅向后移动。
  12. 安装新的螺栓(2 个),将第一排右侧座椅滑轨前部固定到车辆上。
    34 Nm (25.1 lbs-ft)
    注
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
  13. 将第一排右侧座椅移动到滑轨中间。

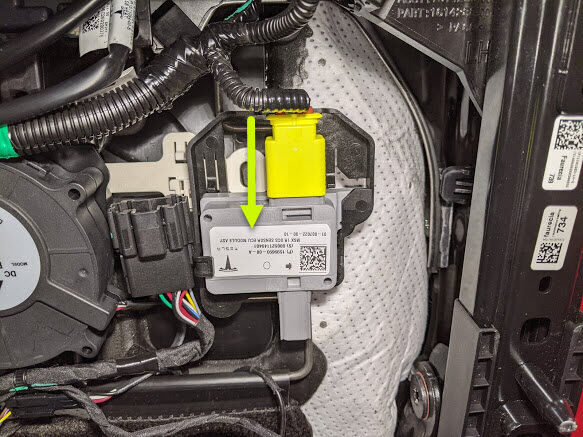

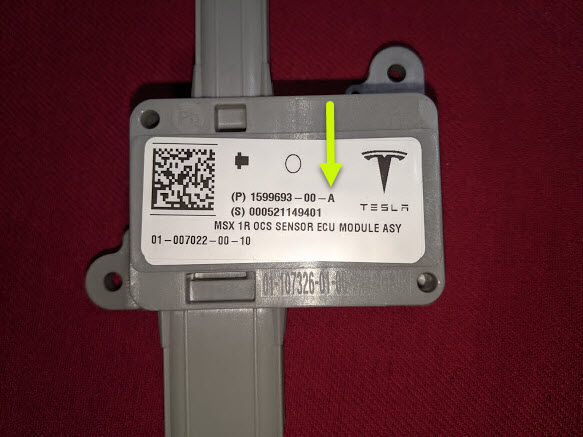

  14. 检查第一排右侧座椅乘员分类系统 (OCS) 模块版本号,然后从以下各项中选择:
    • 如果乘员分类系统 (OCS) 模块版本号是 A-C,则使用 Toolbox 重新部署车辆固件。请参阅 固件重新安装 - Toolbox,然后转至 22。
    • 如果乘员分类系统 (OCS) 模块版本号是 D,则继续执行下一步。
  15. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  16. Replacement front seat assemblies and seat cushion frame assemblies are equipped with a newly-designed "mini-tilt" motor, and replacing these parts (or the tilt motor itself) might require a configuration change. Review the configuration information in the table and perform the following substeps if a configuration update is needed.
    图 1. Old Tilt Motor
    图 2. New Mini Tilt Motor (P/N: 1868276-00-B or newer)
    1. Access the Vehicle Configuration section of the Infotainment Dashboard. See 网关配置(显示和变更).
    2. Update cfg_frontSeattype according to the combination of tilt motors described in the table.
  17. 在 Toolbox 中,点击Actions选项卡,然后搜索 "Service-Redeploy"。
  18. 点击SERVICE CAN REDEPLOY,然后点击Run,等待例行程序完成。
    注
    完成后,点击右上角的 “X” 关闭窗口。
    注
    例行程序将提示通过,但后台将继续运行更新。
    注
    UI 界面会显示更新进度。
  19. 重新建立与 Toolbox 3 的连接。
  20. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Calibration"。
  21. 点击PROC_VCSEATP_SEAT-CALIBRATEvia Toolbox:(link),再点击Run,然后等待例行程序完成。
    注
    确认例行程序进行过程中,第一排右侧座椅上没有放置物品。
    注
    完成后,点击右上角的 “X” 关闭窗口。
  22. 断开 Toolbox,将笔记本电脑从车辆中取出。
  23. 升起右侧车窗并关闭右侧车门。
