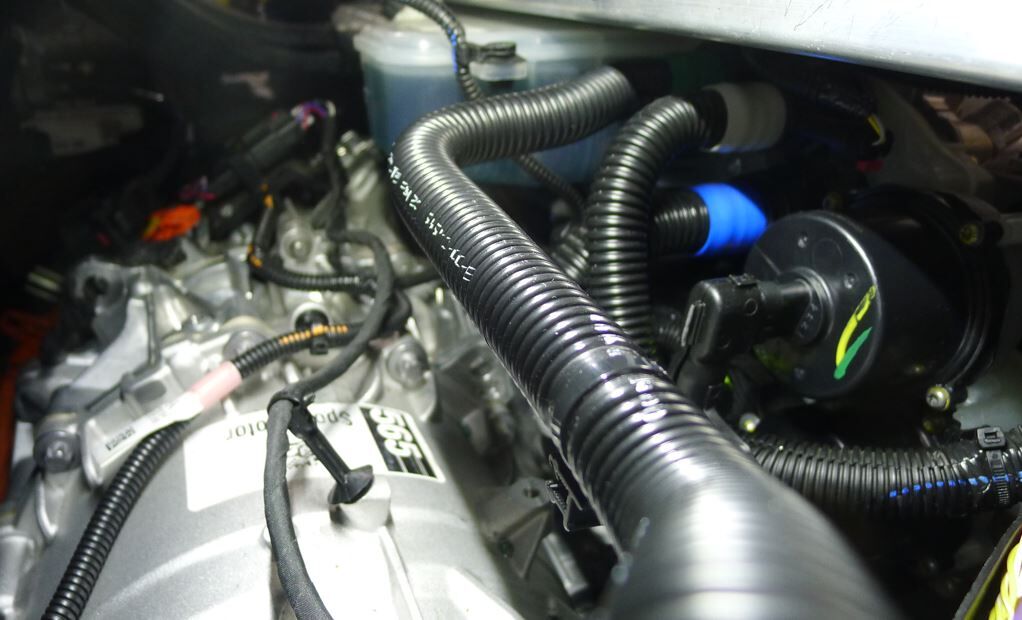

软管 - 超级歧管至三通阀（拆卸和更换）

校正代码 18302802 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

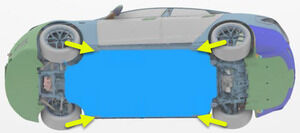

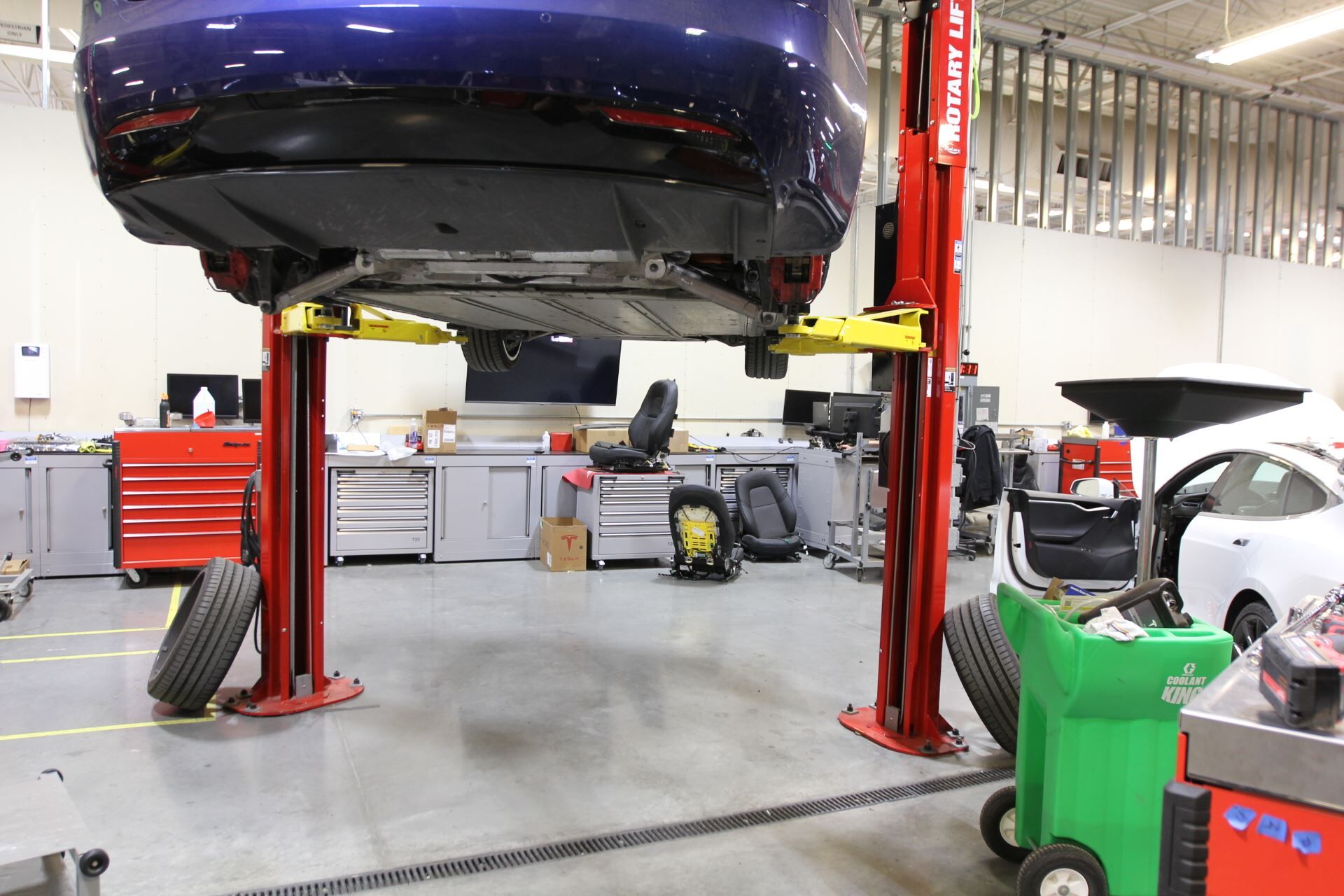

  1. 举升并支撑车辆

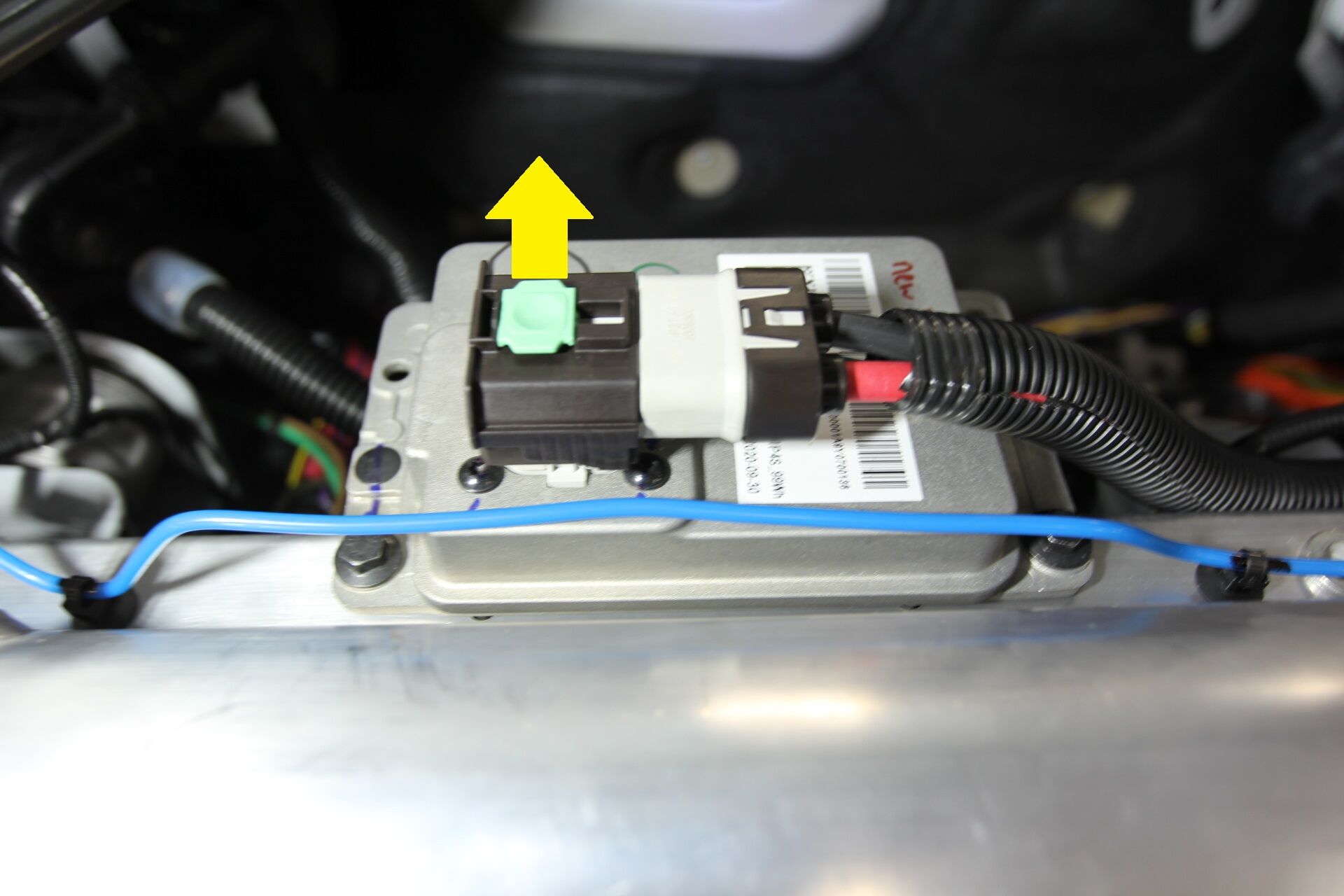

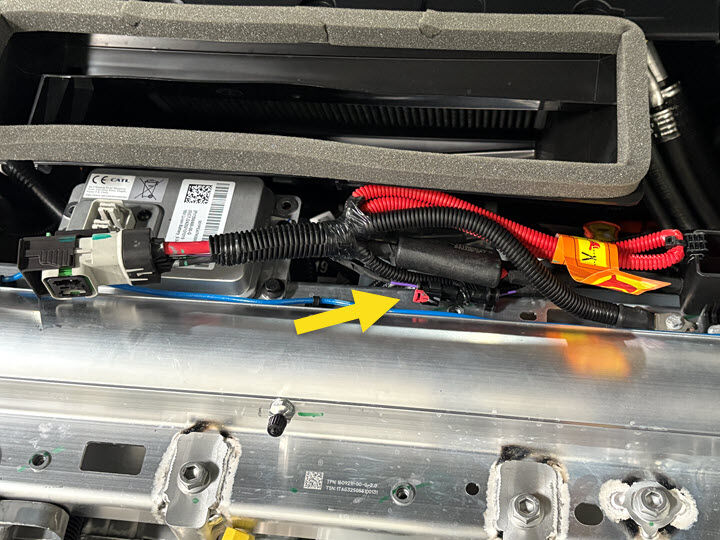

    注

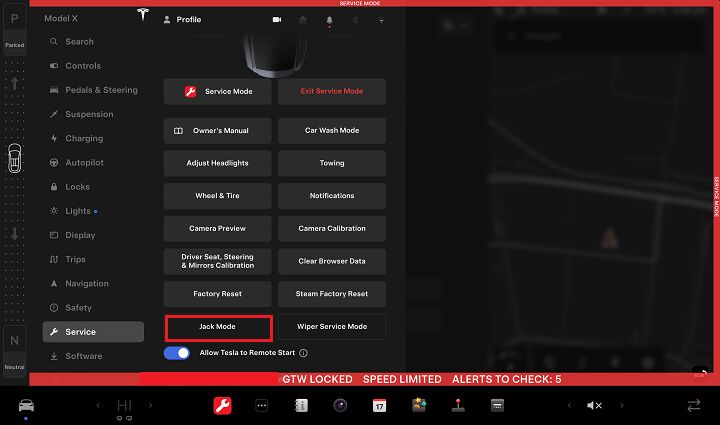

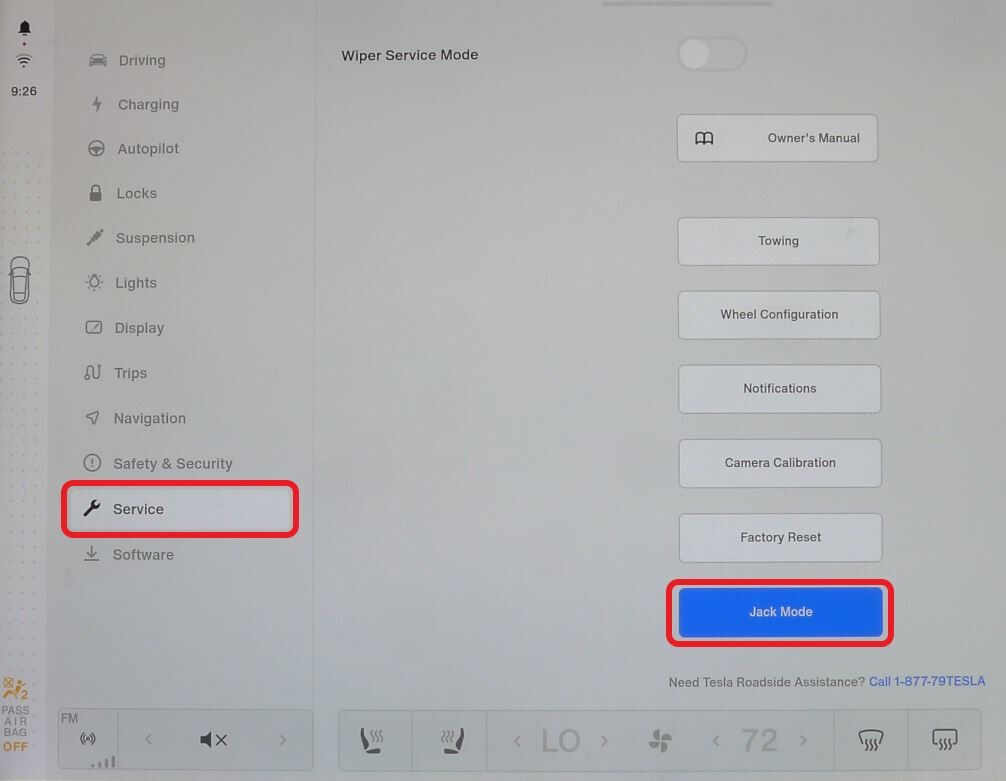

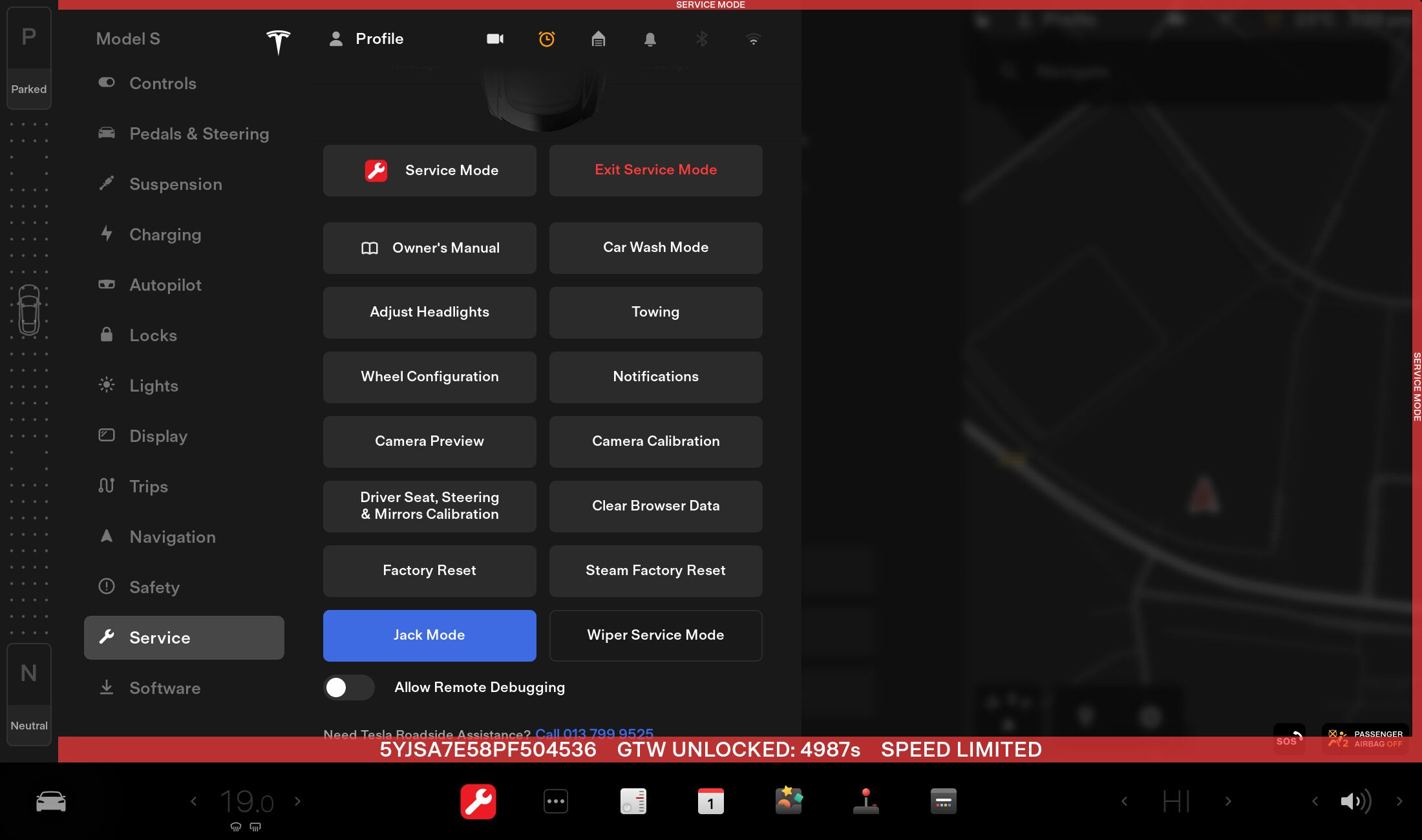

    准备升起车辆，将空气悬架设置为“千斤顶模式”，将举升臂衬垫放在车辆千斤顶垫上。

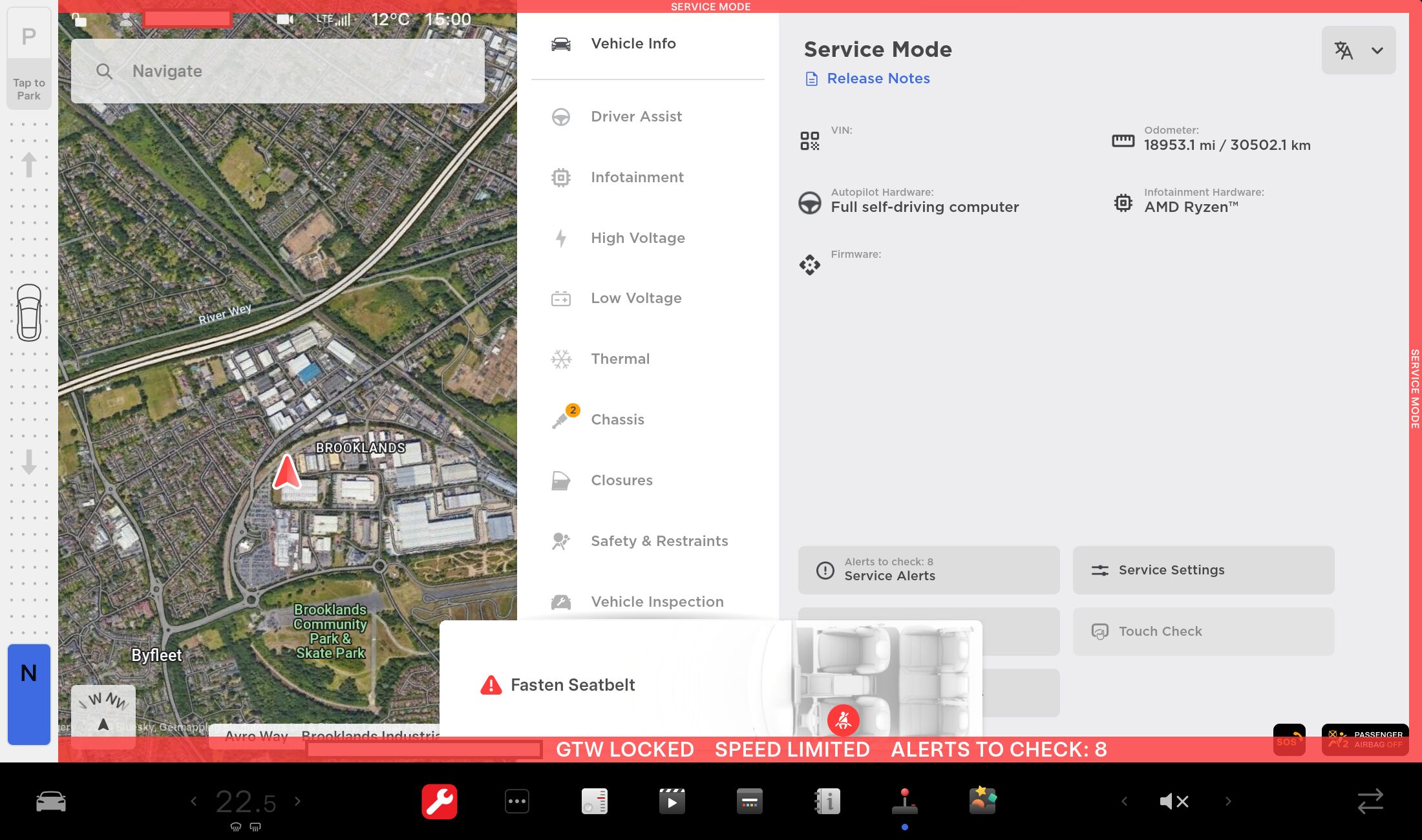

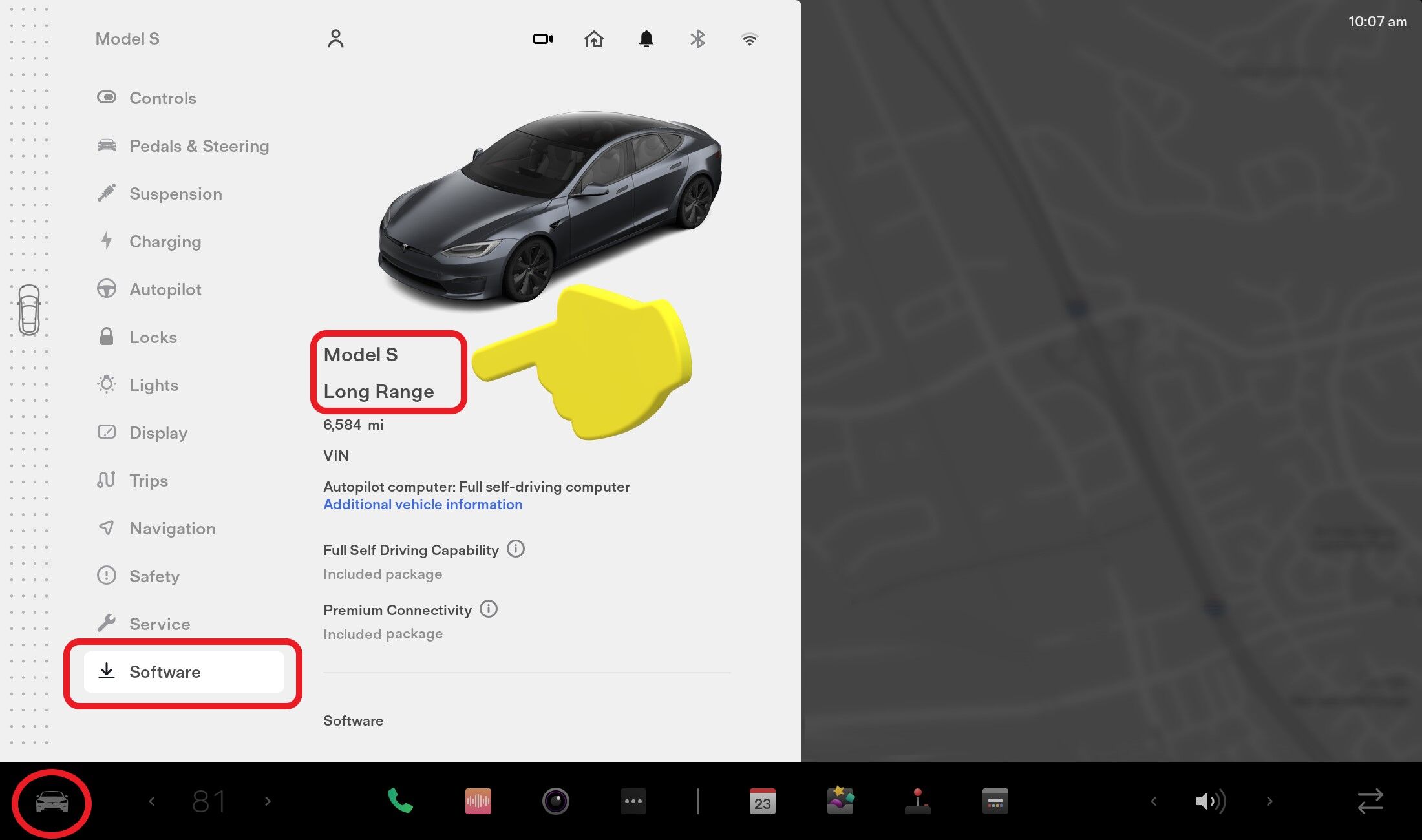

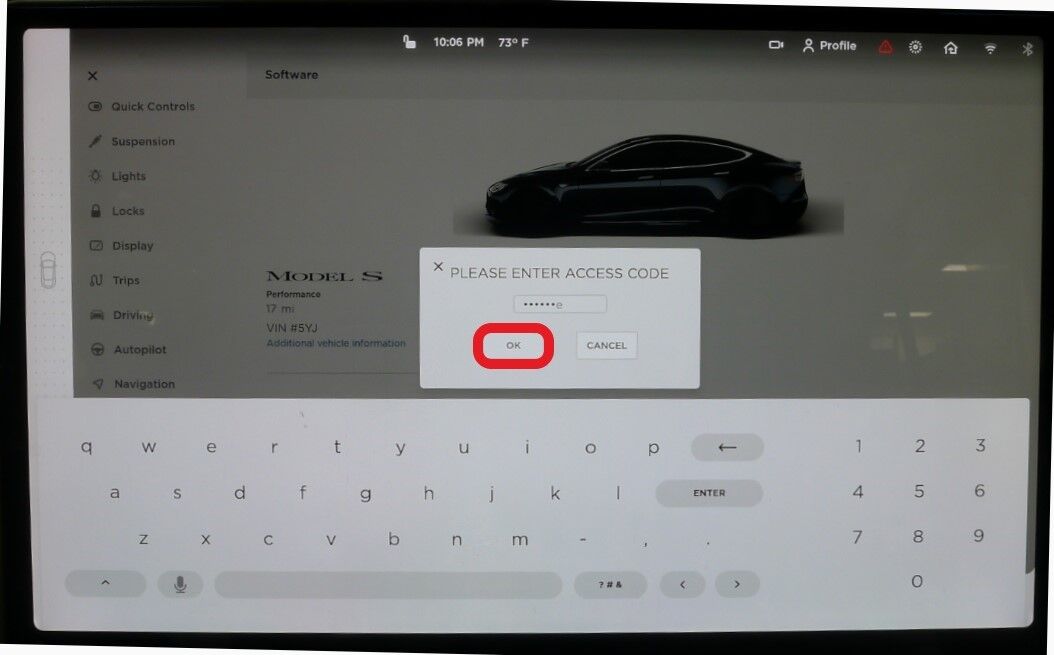

  2. 使用触摸屏将车辆置于维护模式。
    注
    在 Controls > Software 中选择车辆的徽标图标并停留四秒钟，然后在对话框中输入“维护”。

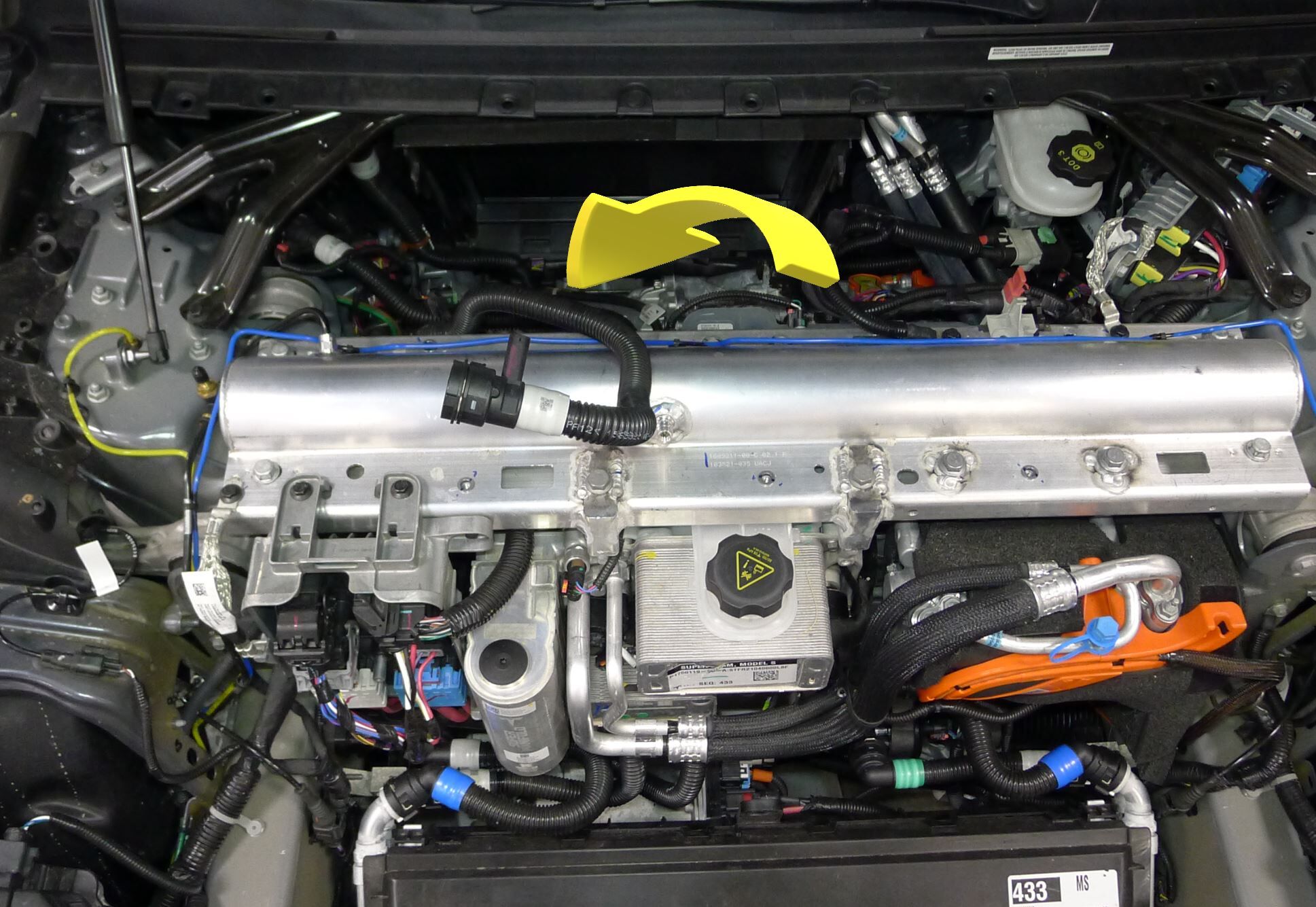

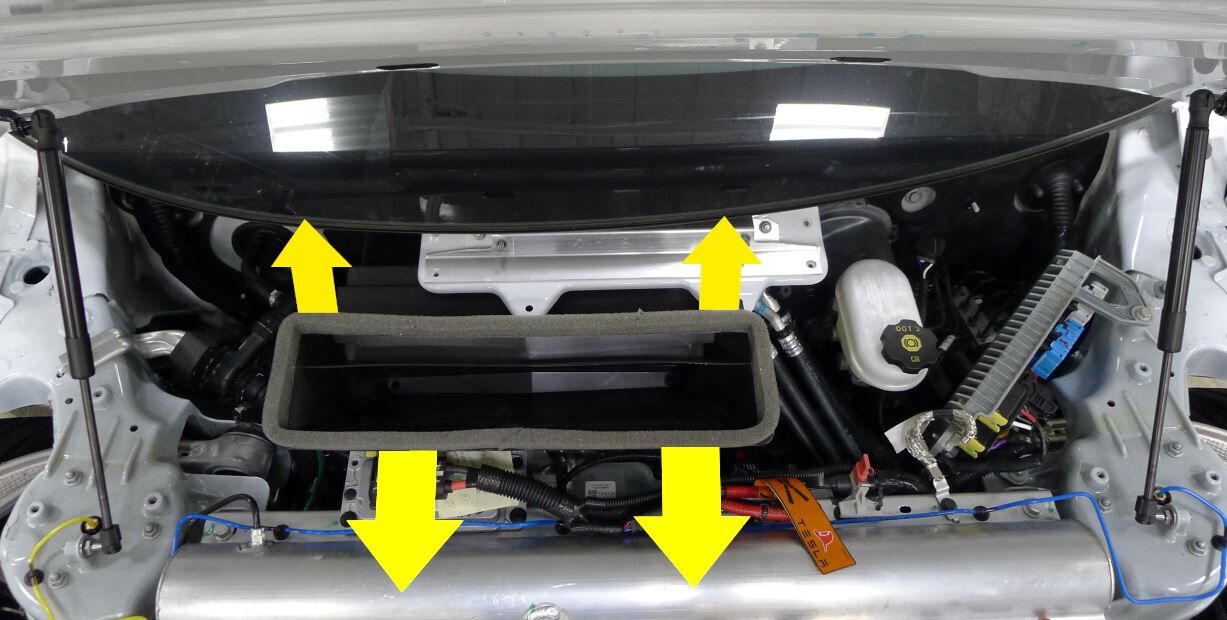

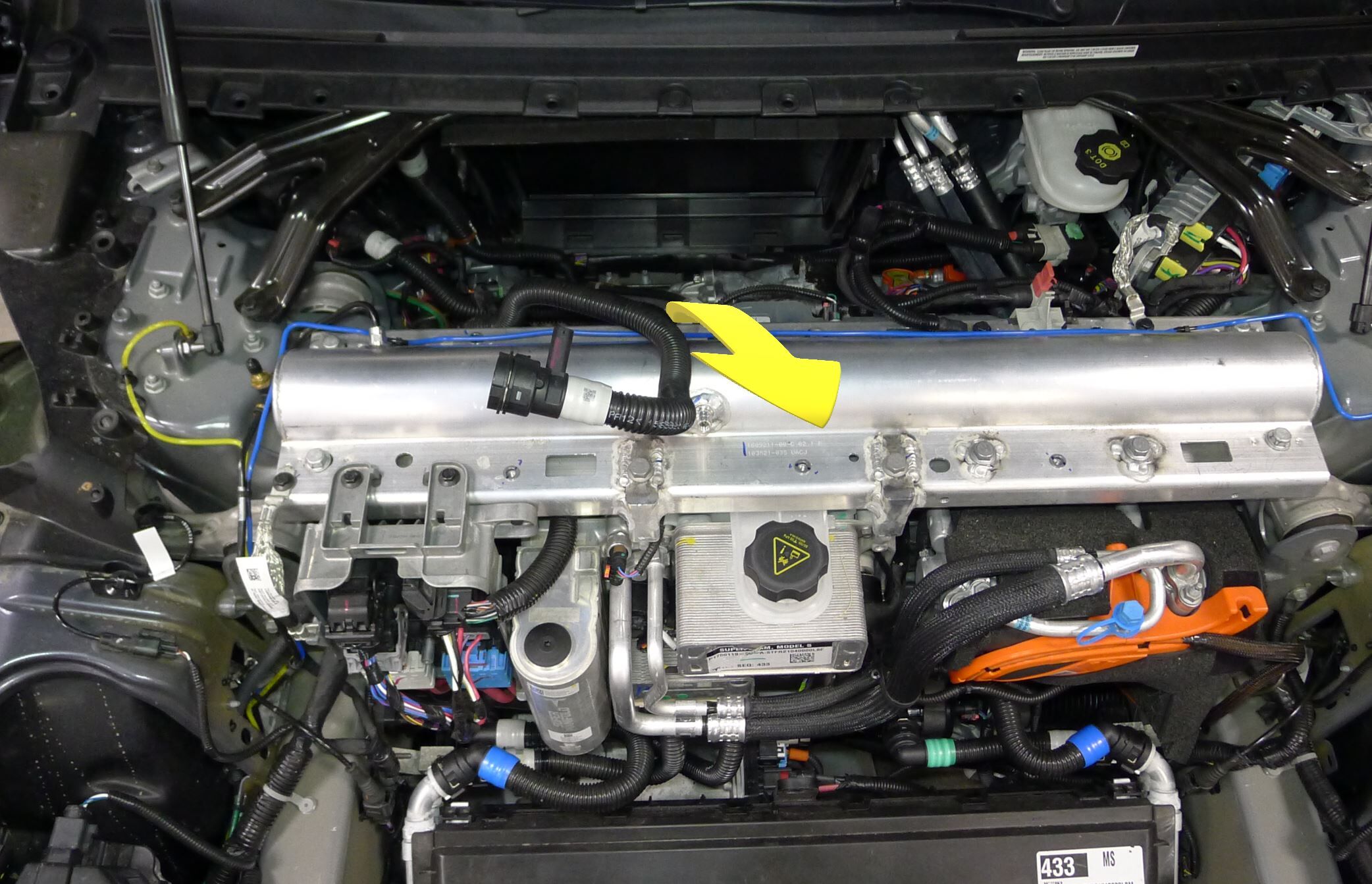

  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。

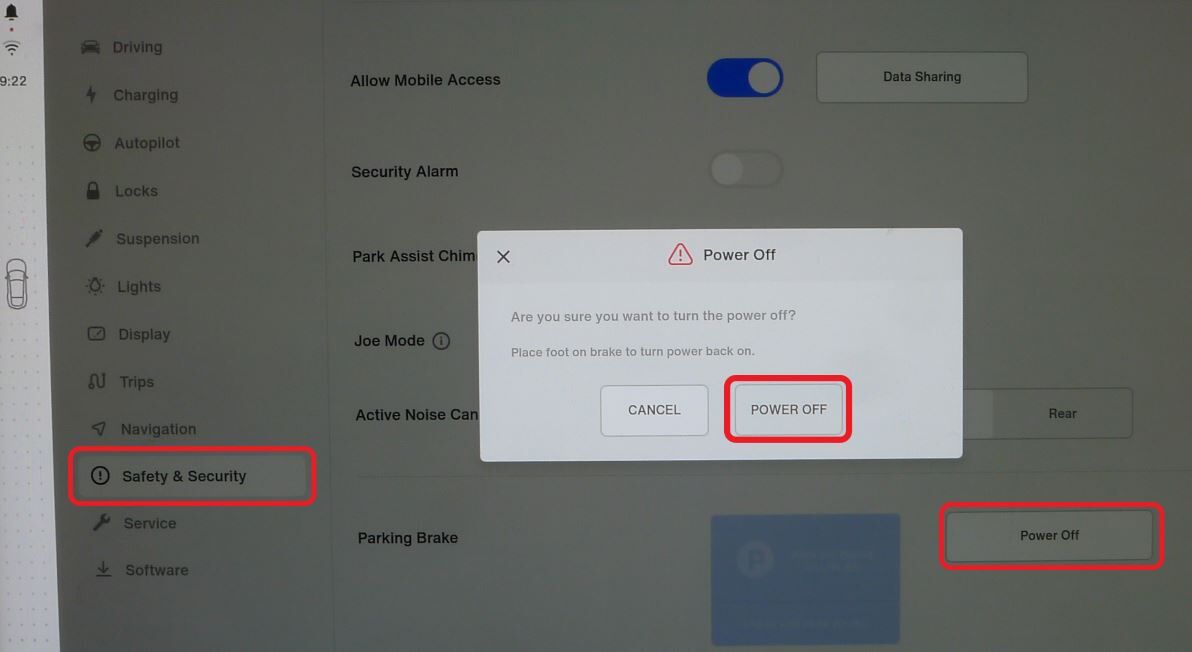

  4. 通过中央显示器关闭车辆电源。
    注
    操作如下：Controls > Safety & Security > Power Off。

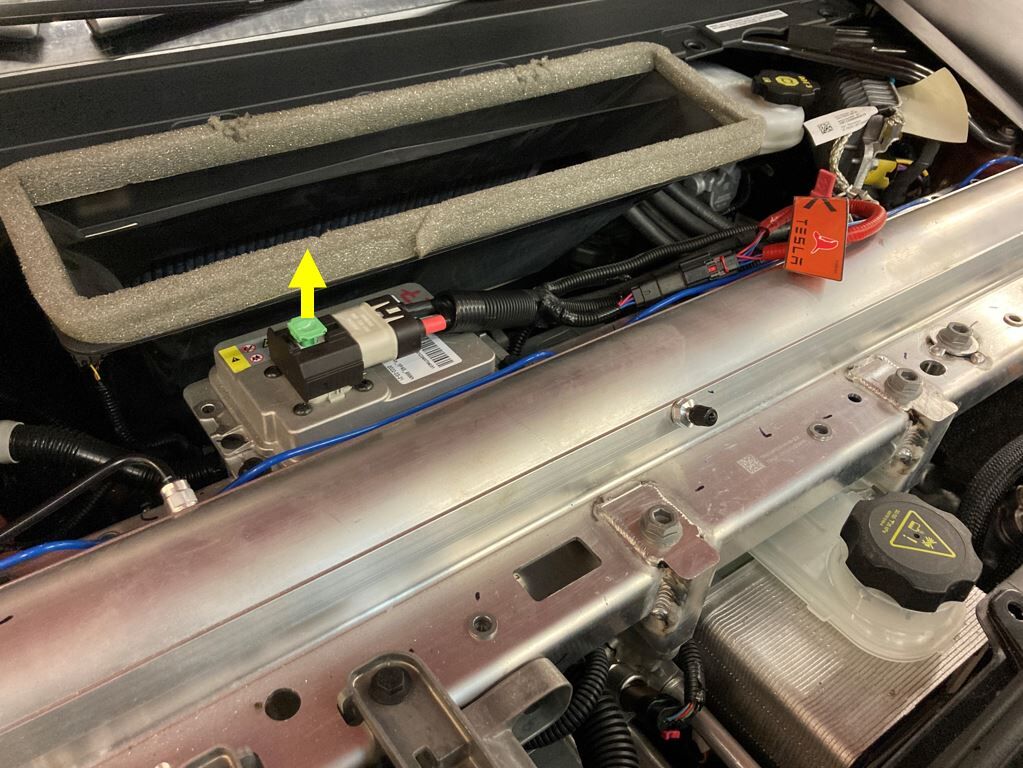

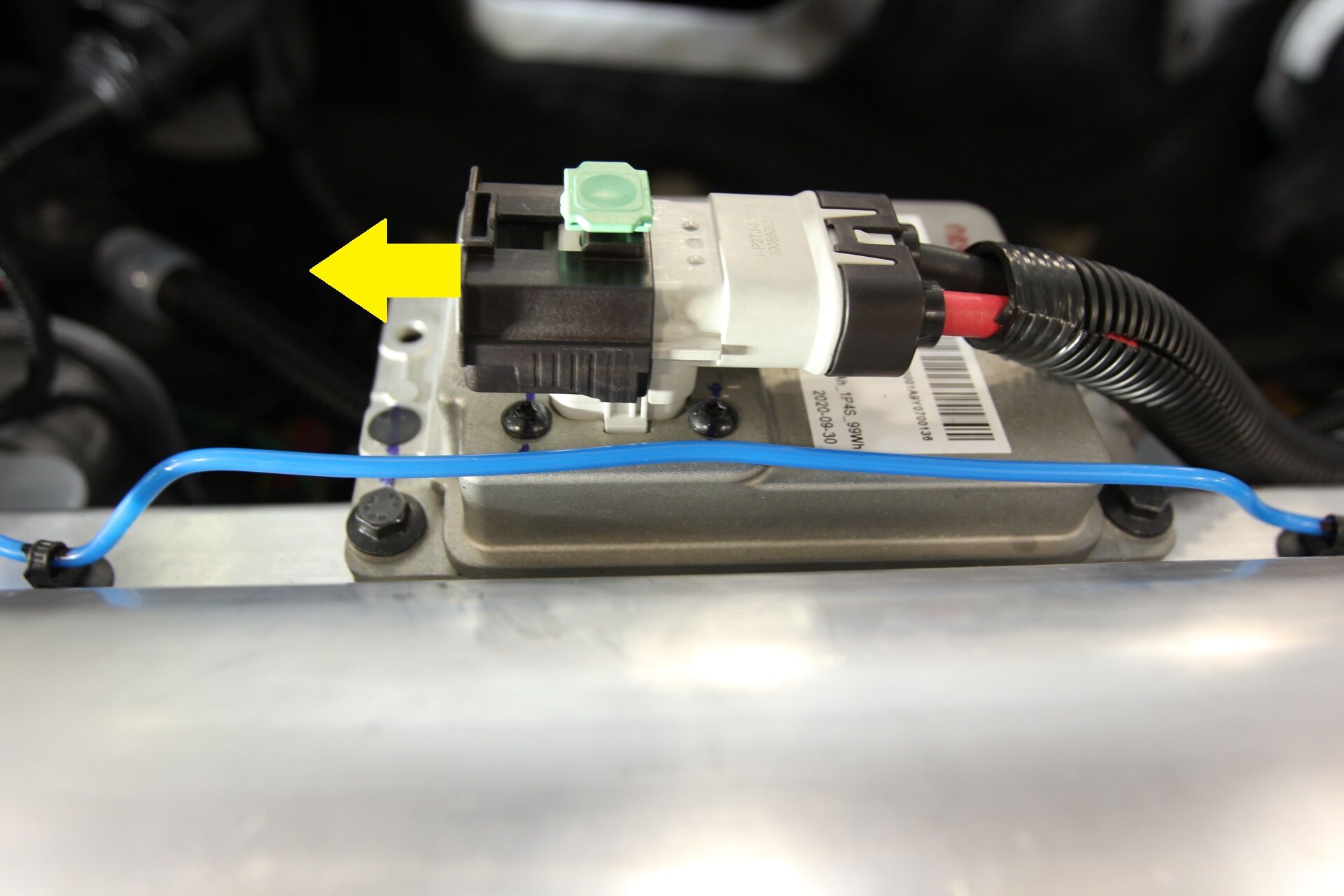

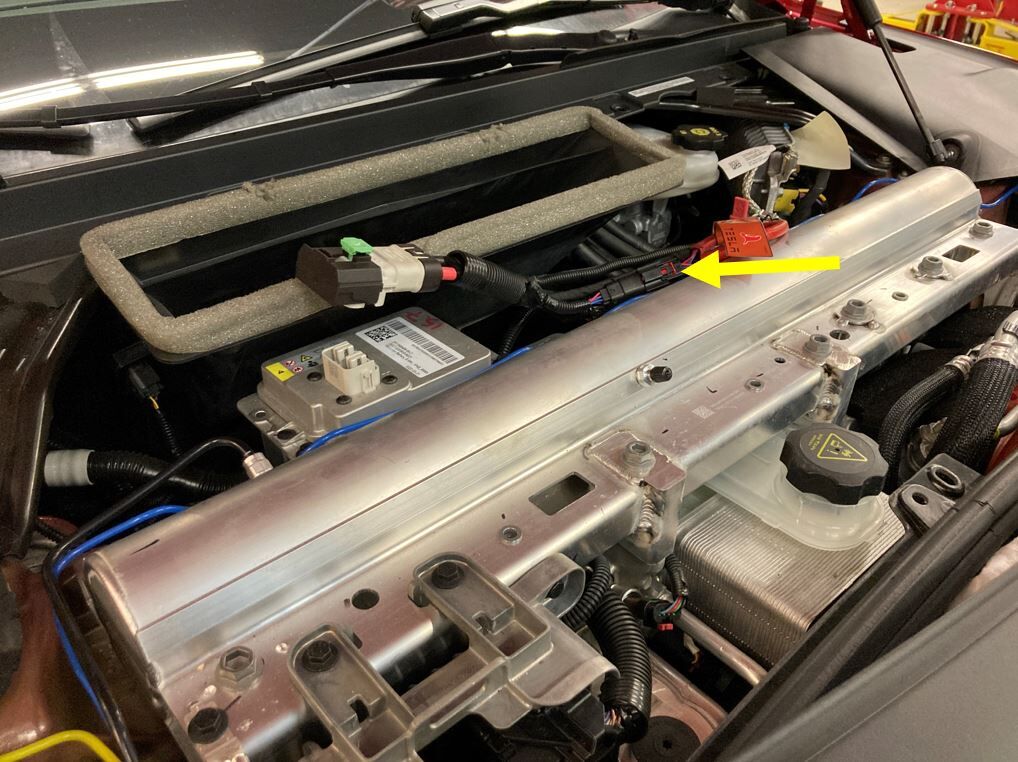

  5. 断开低压电池连接器和紧急响应回路 (FRL)。
    注
    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接。

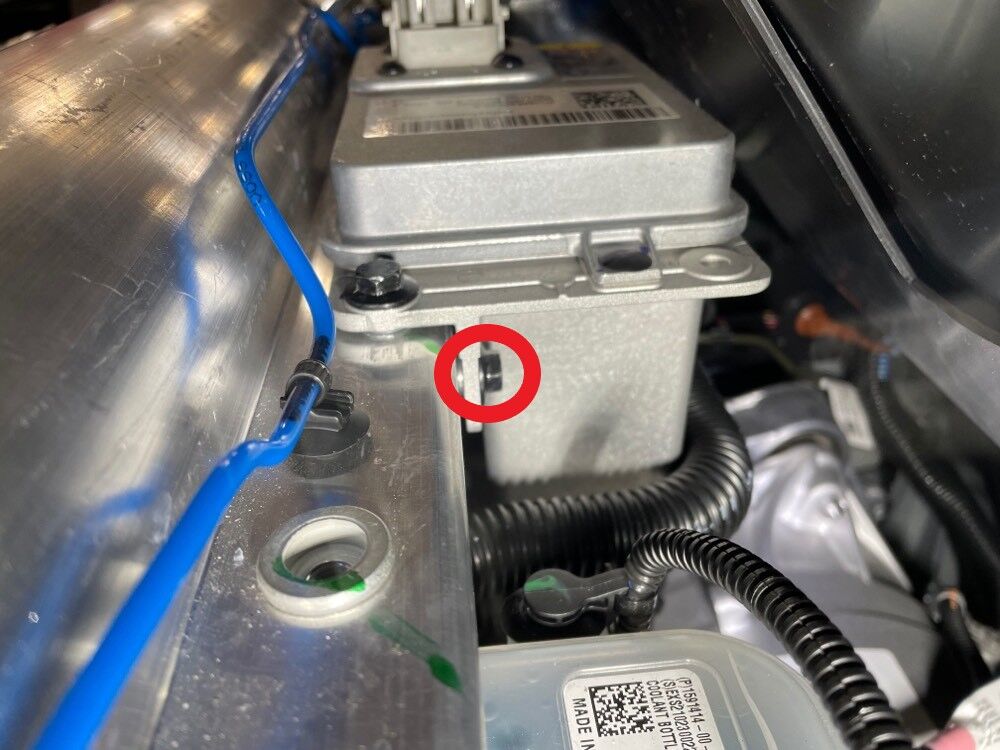

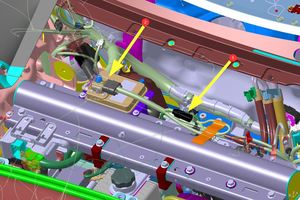

  6. 松开将超级歧管至电池泵供给软管固定到低压电池的卡子。
    注
    1 个卡子。

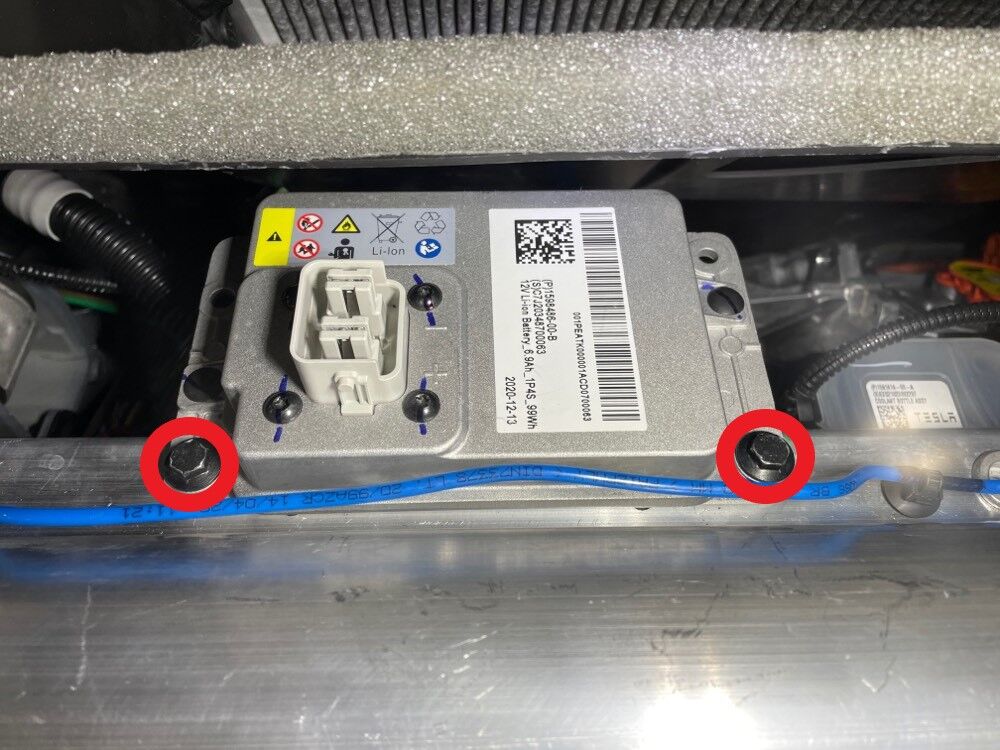

  7. 拆下固定低压电池的紧固件，移至一旁。
    注

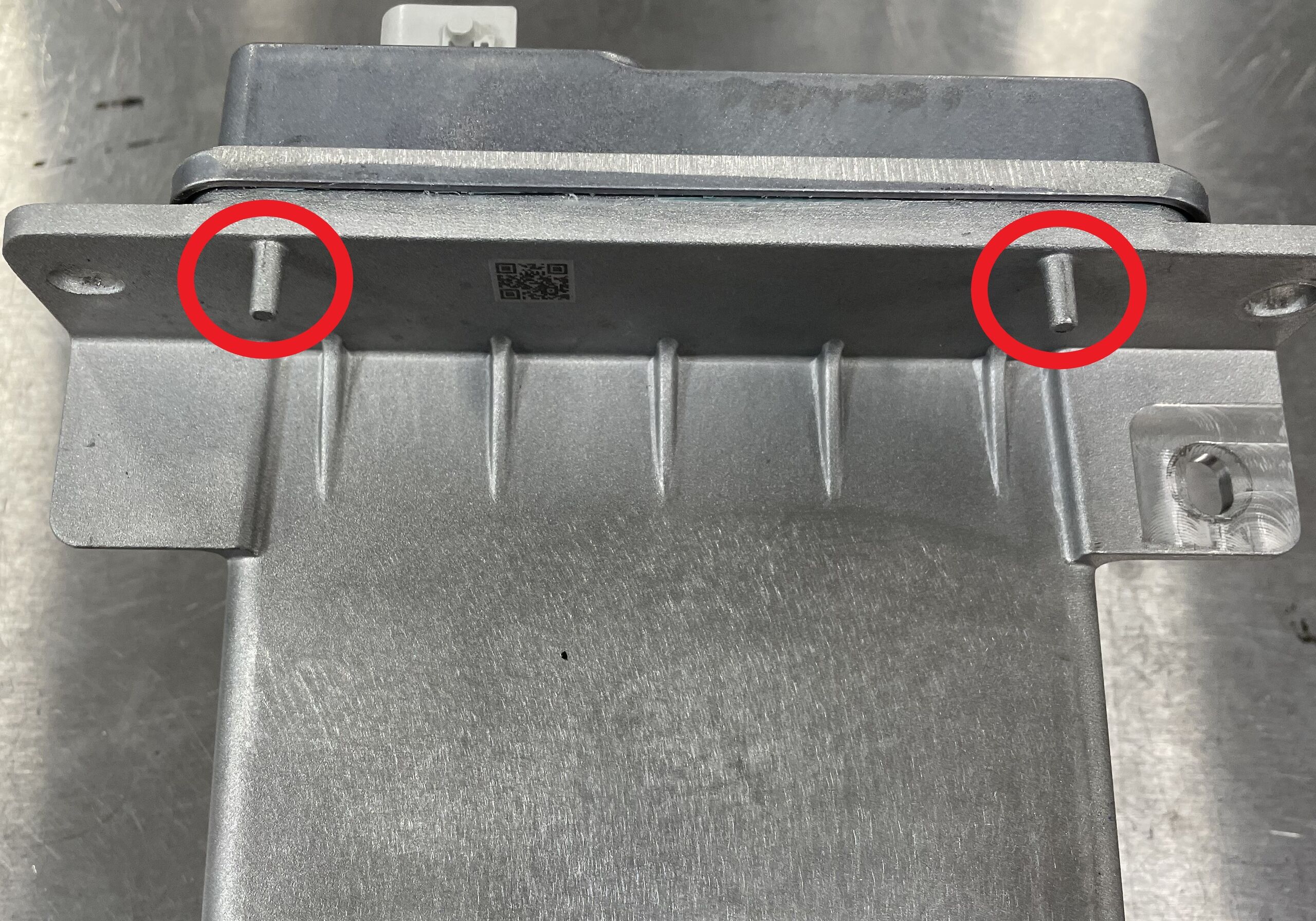

    3 个螺栓，10 毫米，9 Nm，2 个固定销；注意固定销位置，小心地将总成移至一旁。

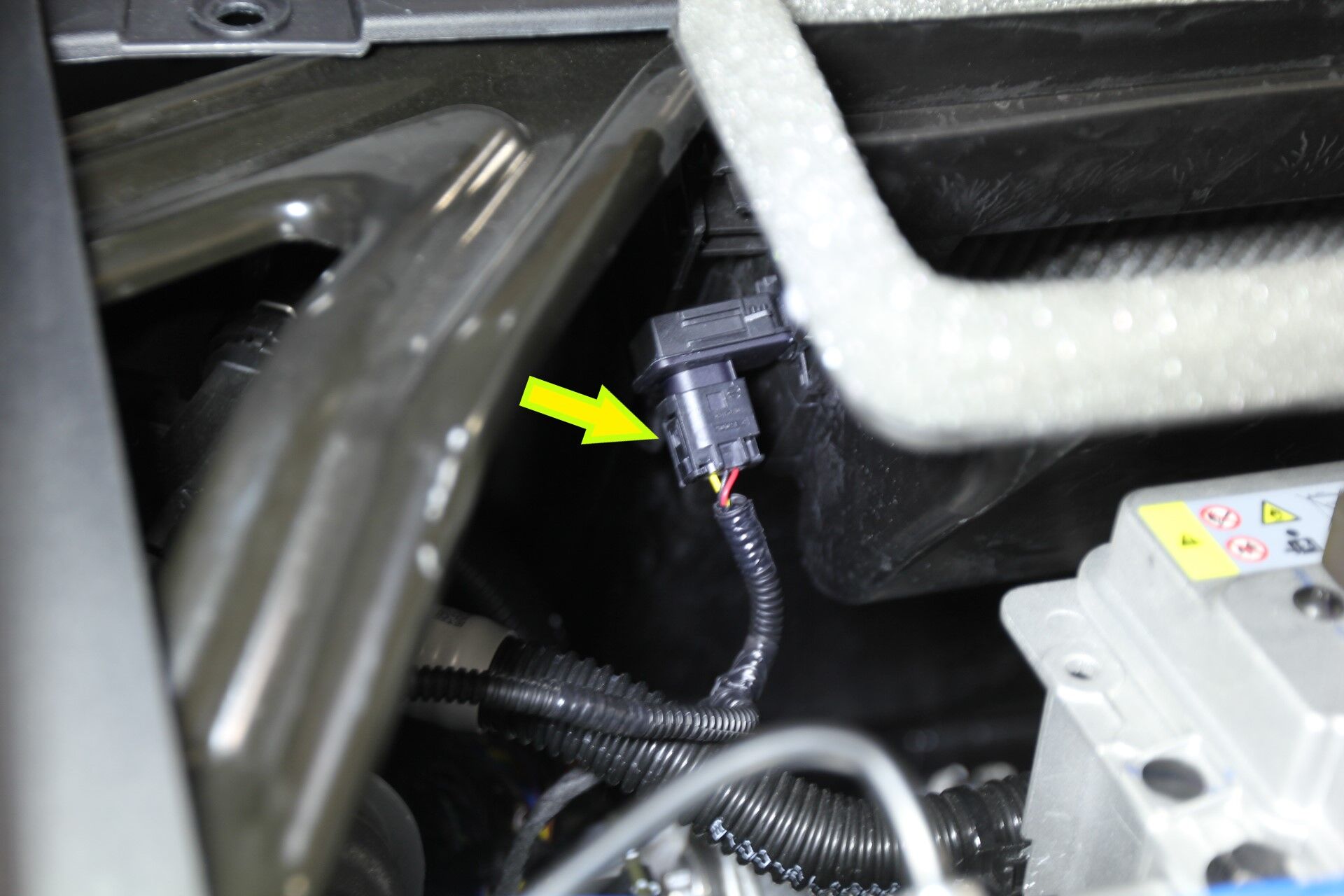

  8. 松开空气质量传感器连接。
    注
    1 个连接器

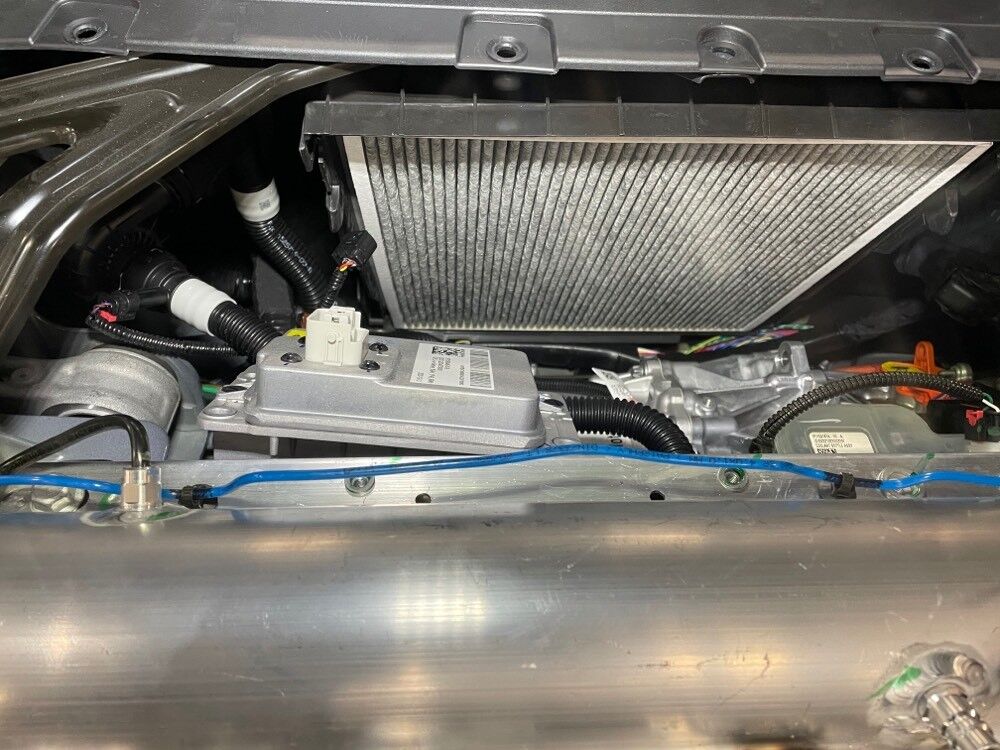

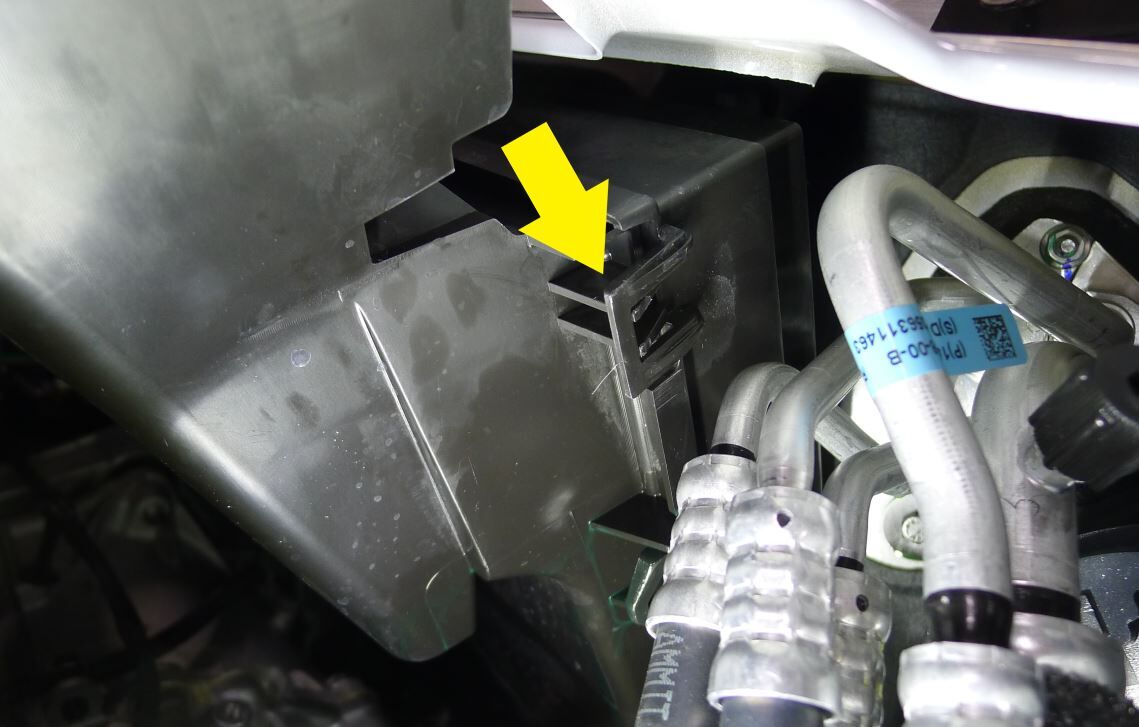

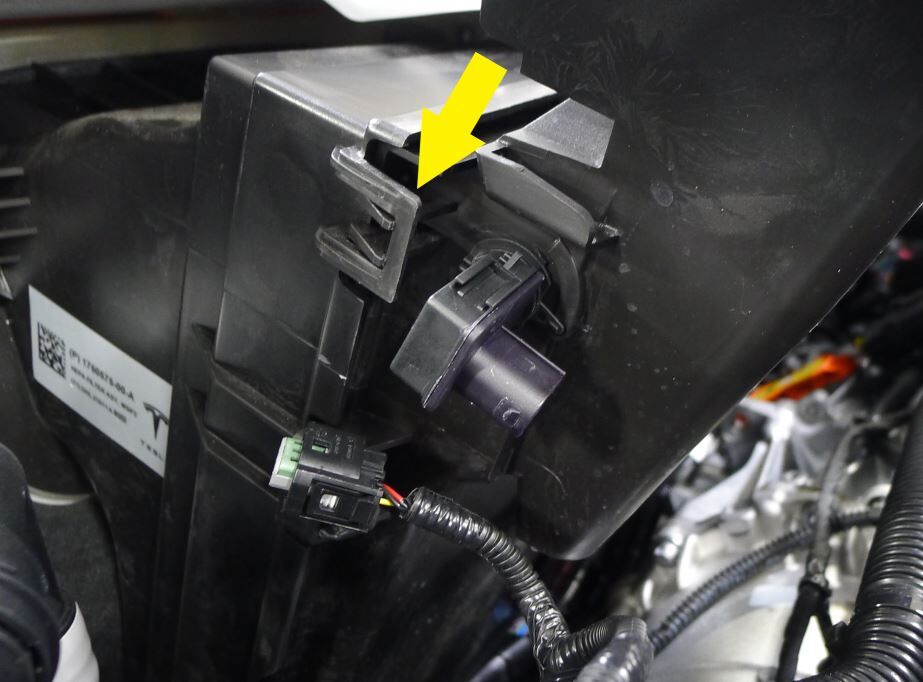

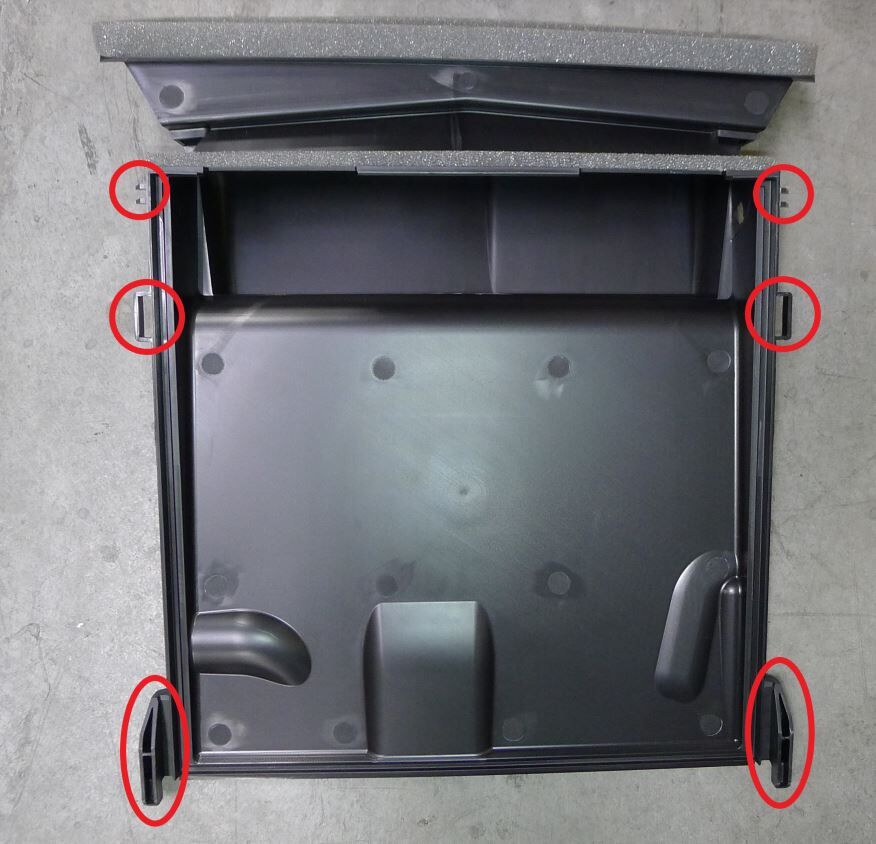

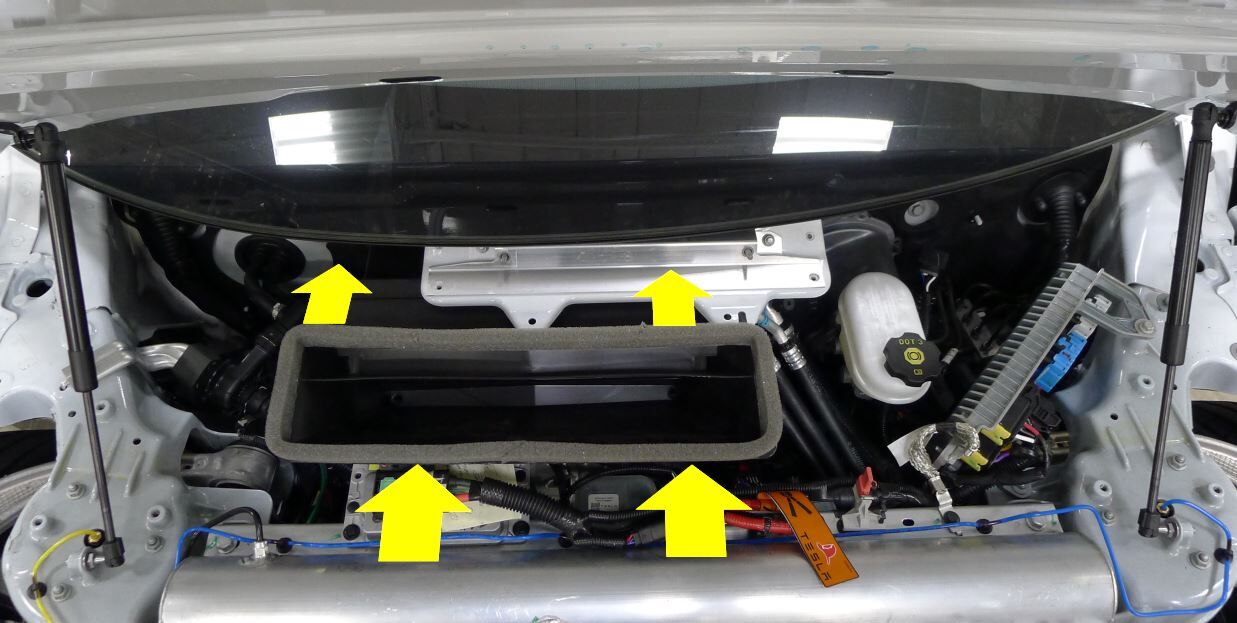

  9. 拆下高效分子空气 (HEPA) 过滤器总成盖板。
    注
    2 个锁片，2 个固定销，2 个槽；请小心操作，切勿损坏安装卡子；将盖板向前并向上移动到 V 型支架横梁前方。
  10. 将低压电池从车上拆下。

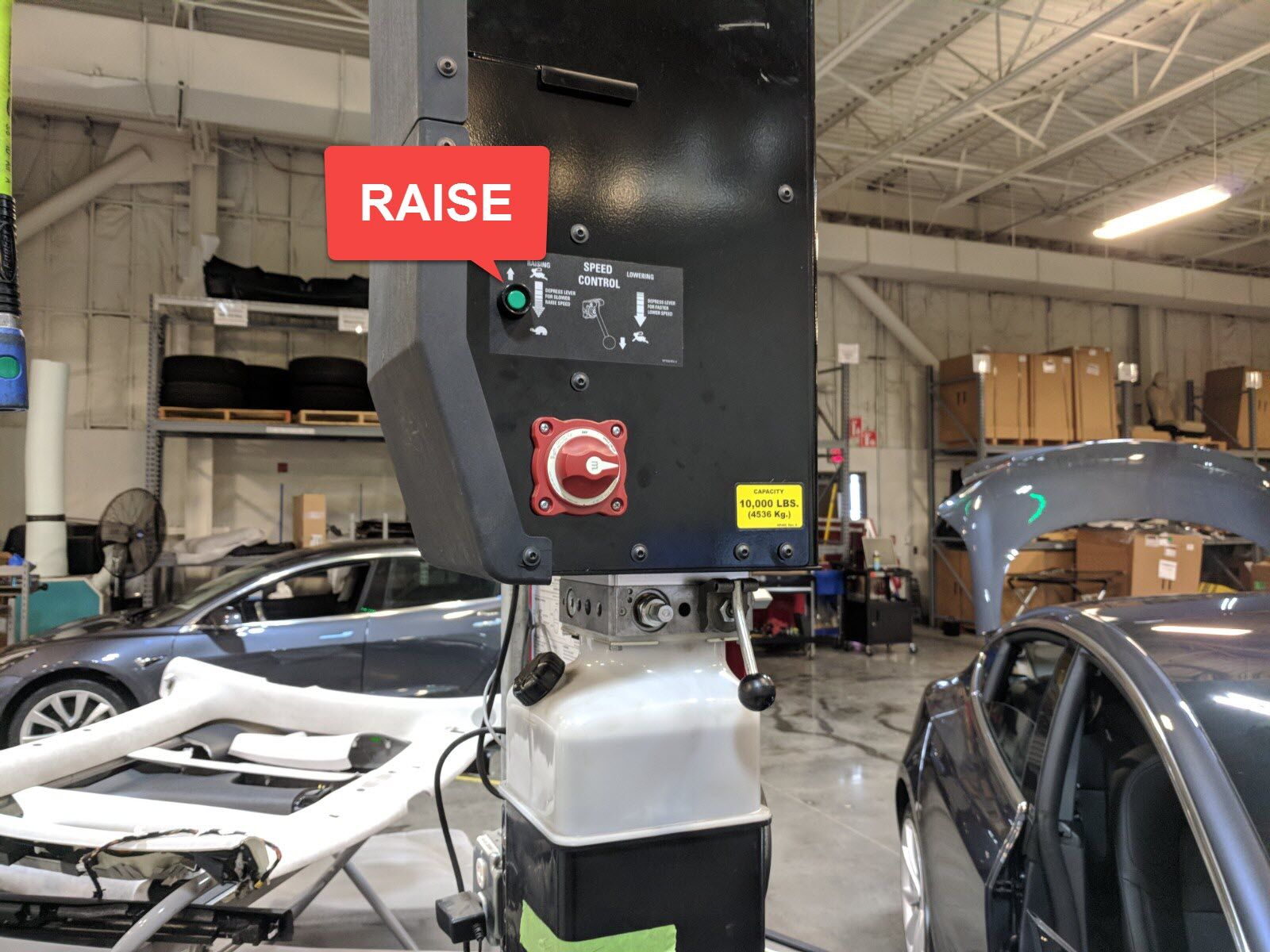

  11. 完全升起车辆，然后将举升机降低至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

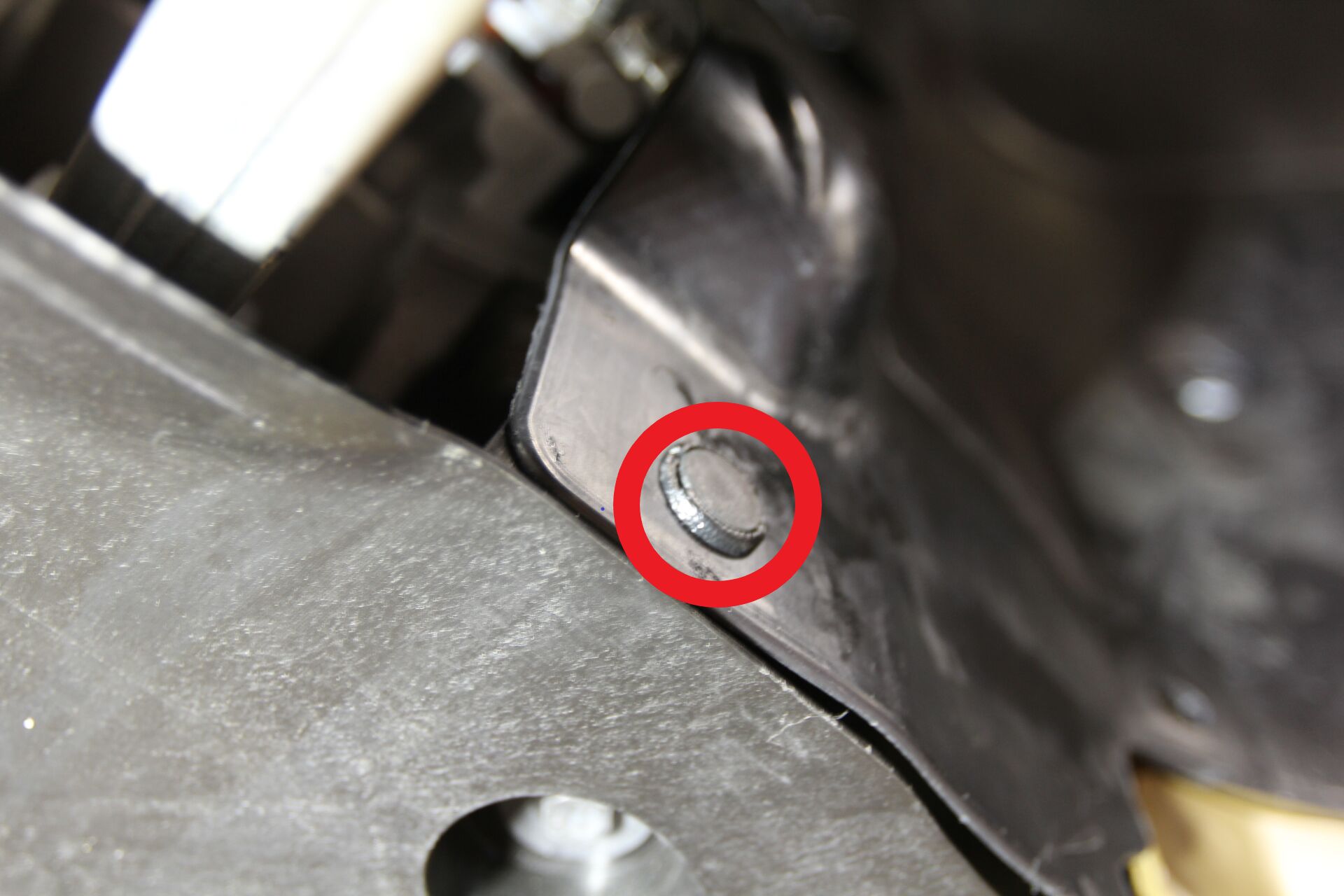

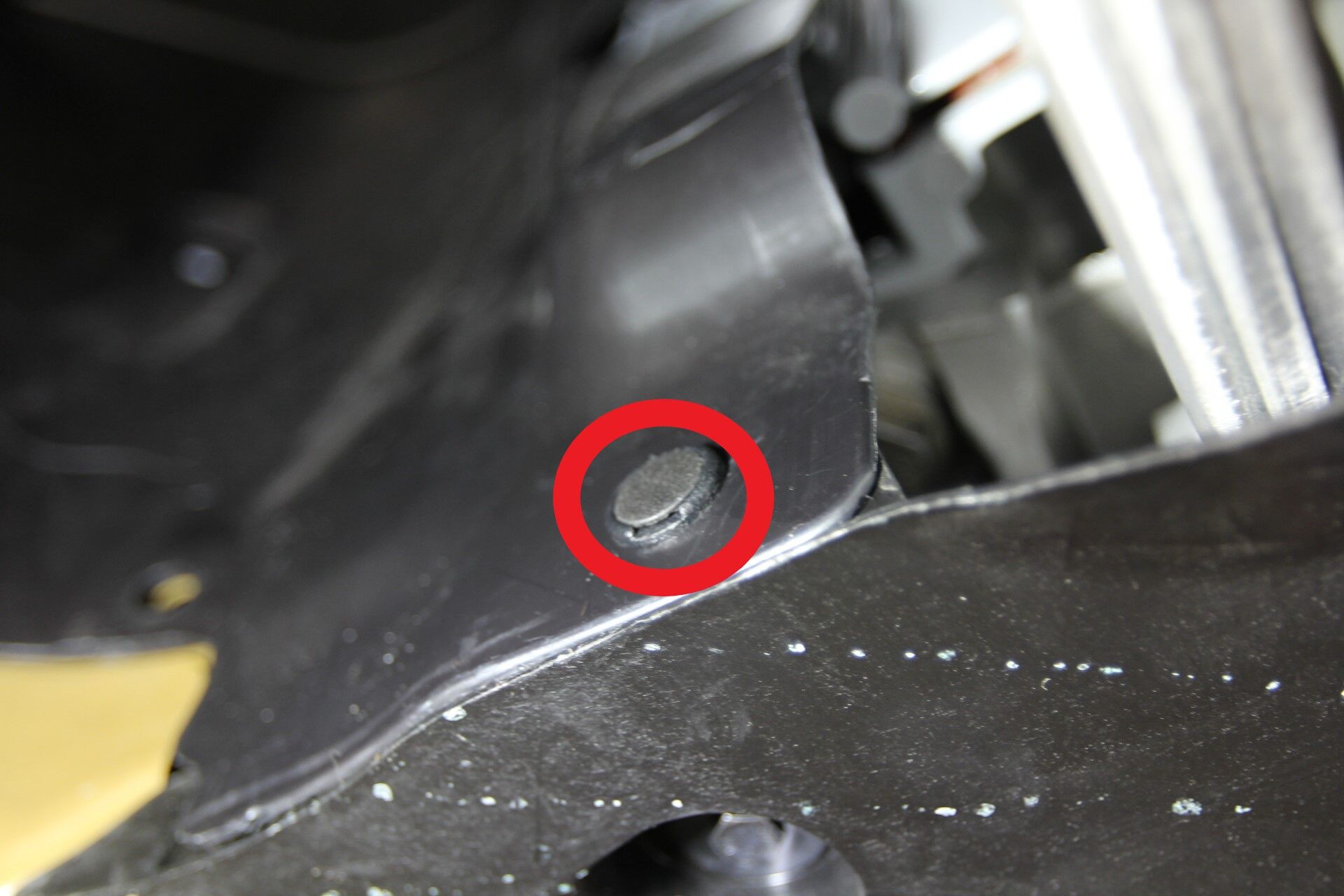

  12. 拆下用于固定前流线型护板的卡子。
    注
    5 个推拉式夹。

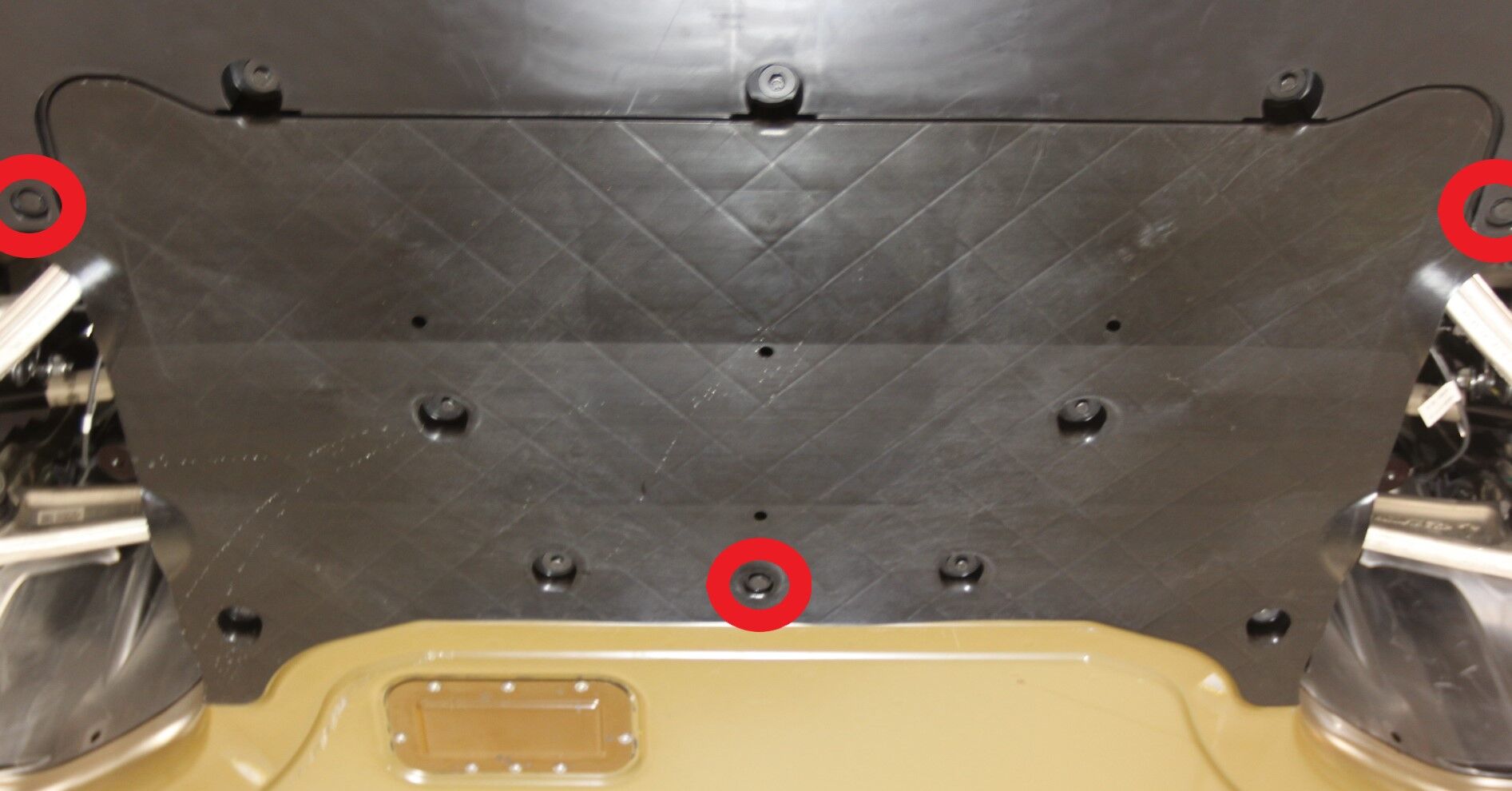

  13. 拆下用于固定前流线型护板的螺栓，并将前流线型护板从车上拆下。
    注
    9 个螺栓，10 mm，6 Nm。

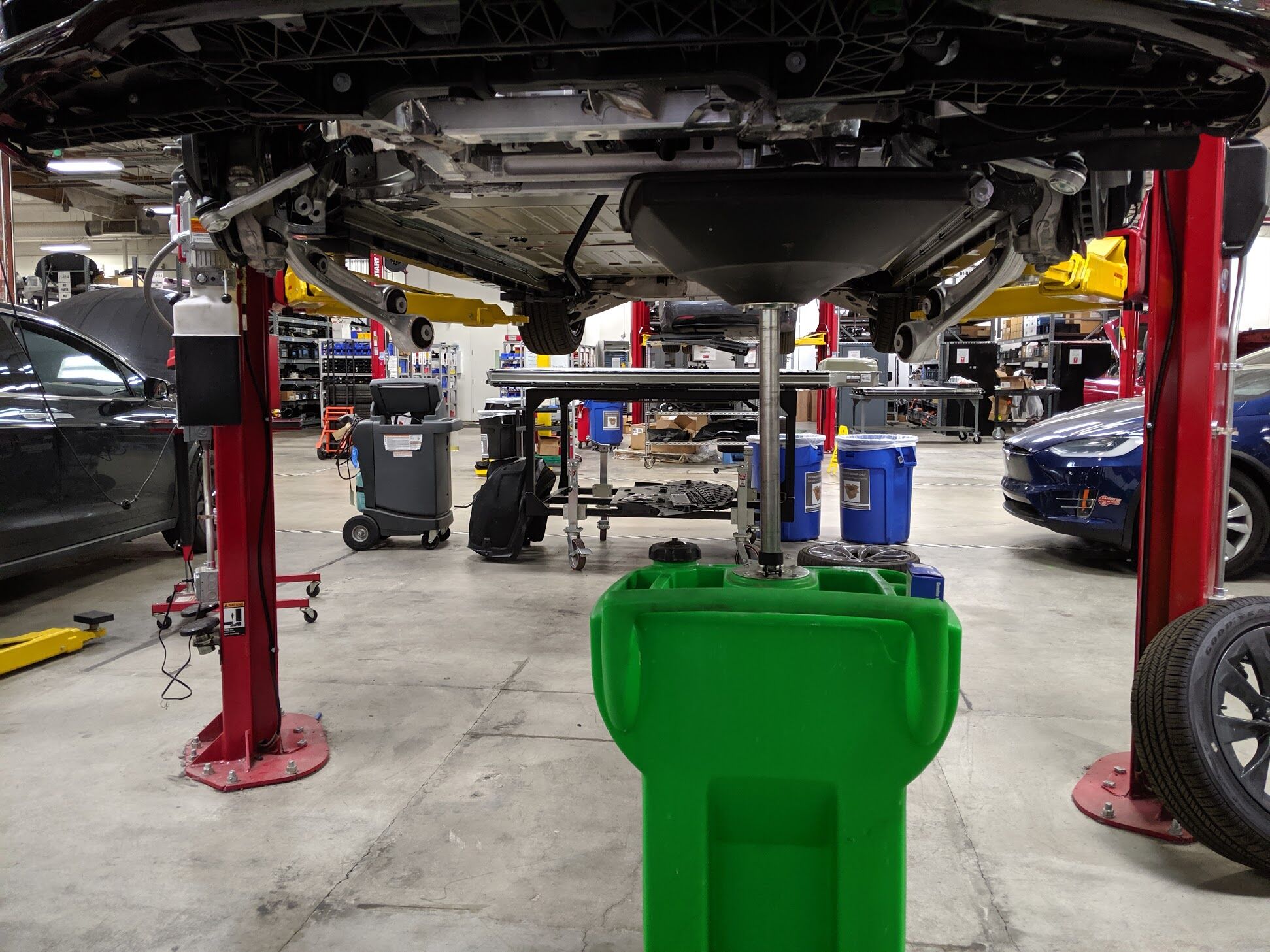

  14. 将冷却液排放容器置于车辆前部下方，以收集车辆冷却液。

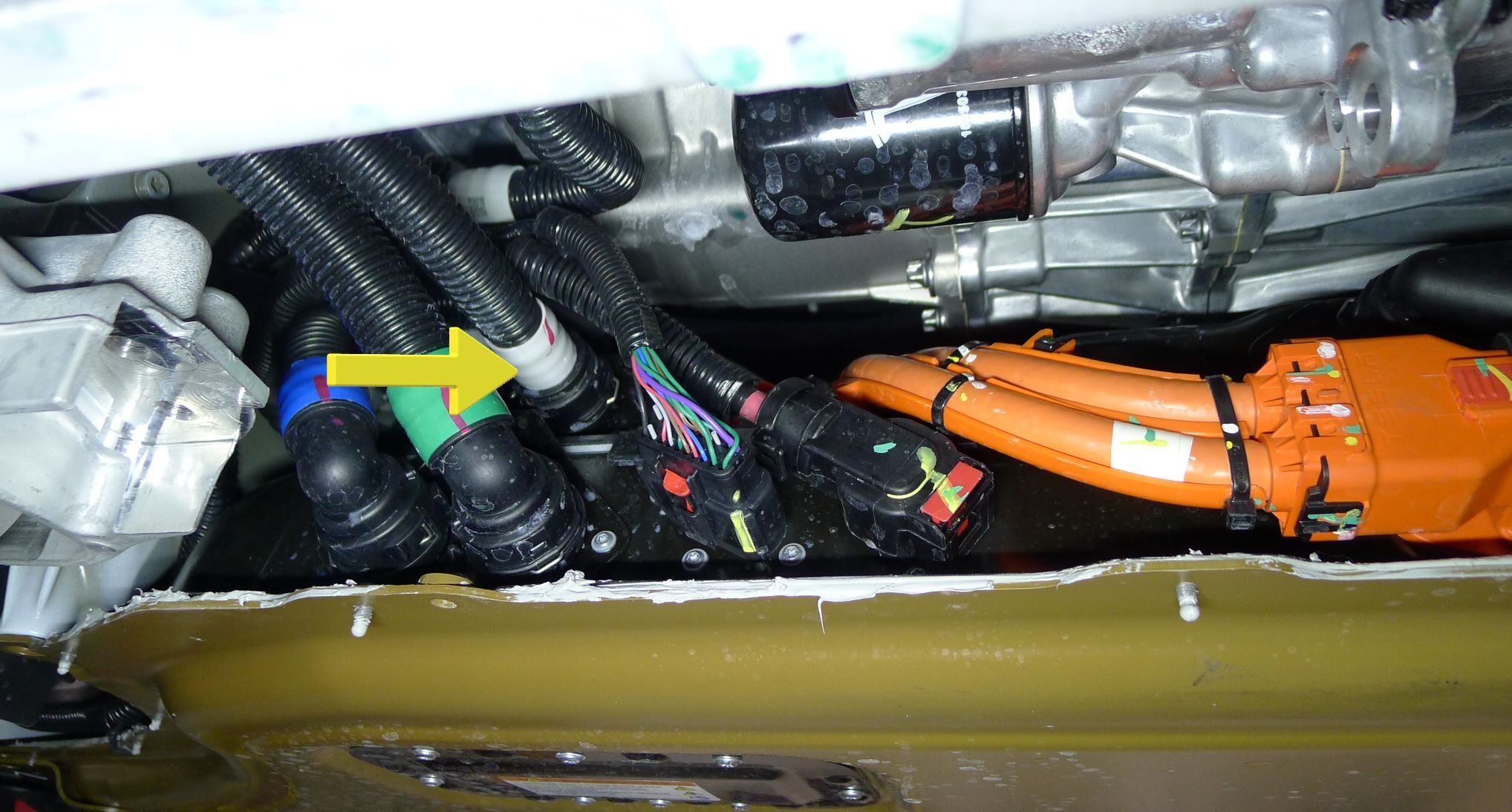

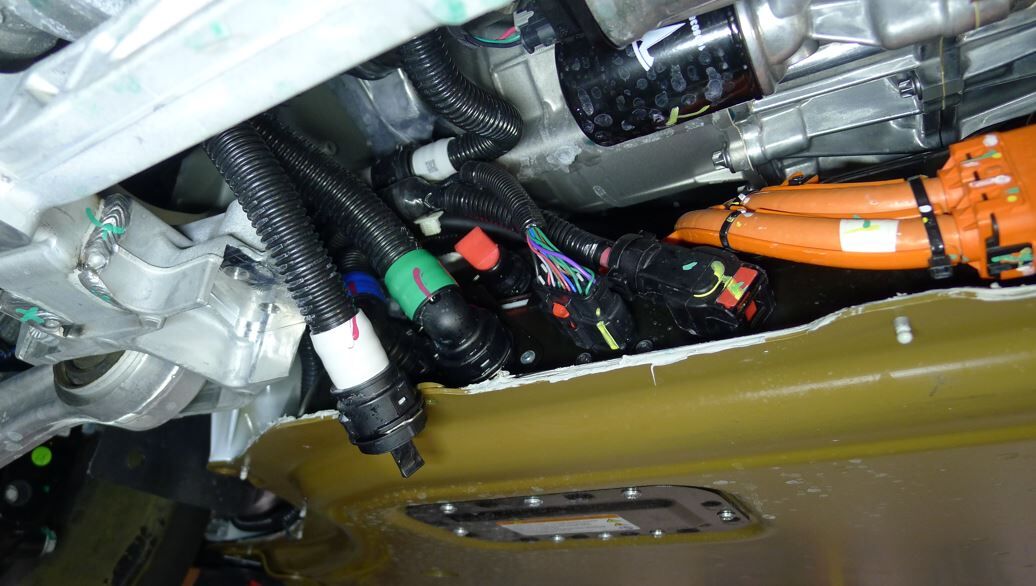

  15. 从高压电池上松开动力总成供应软管。
    注
    1 个软管卡子，2 个塞子，塞住两端。
  16. 取走车辆下方的冷却液排放容器。

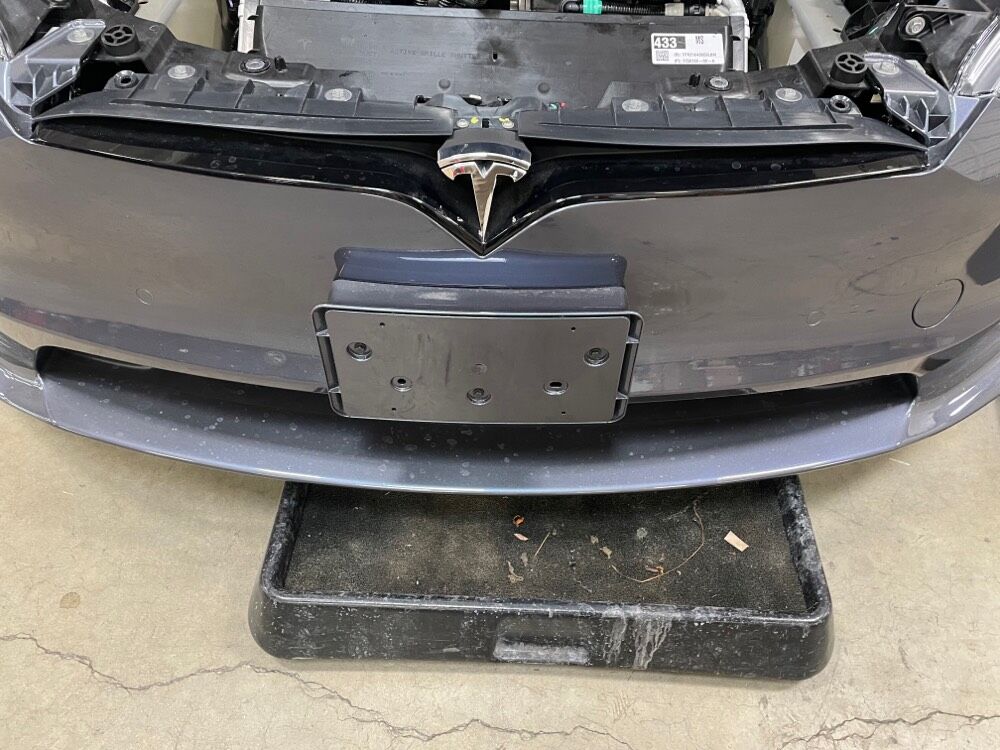

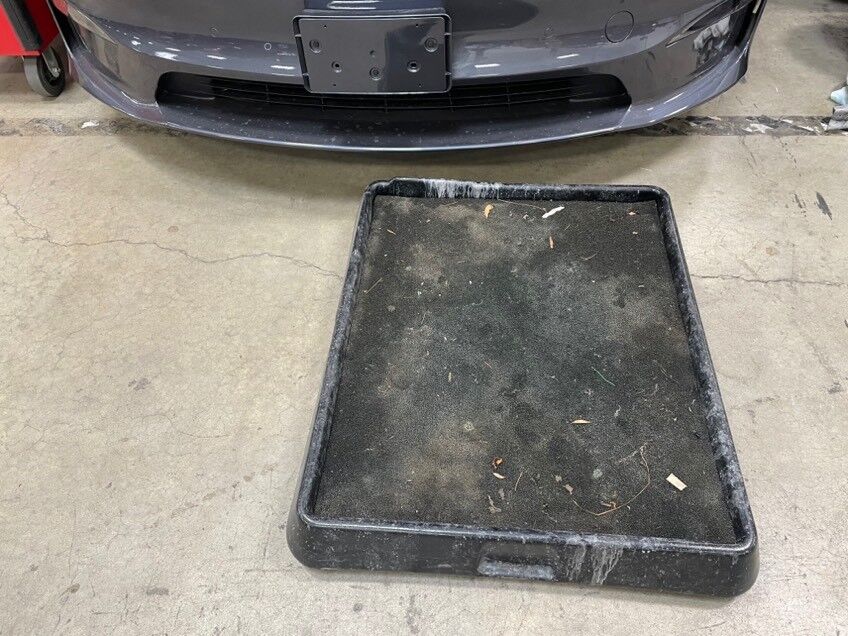

  17. 将冷却液收集器置于车辆前部下方。
    注
    容器应放在适当位置，以收集所有流失的冷却液。

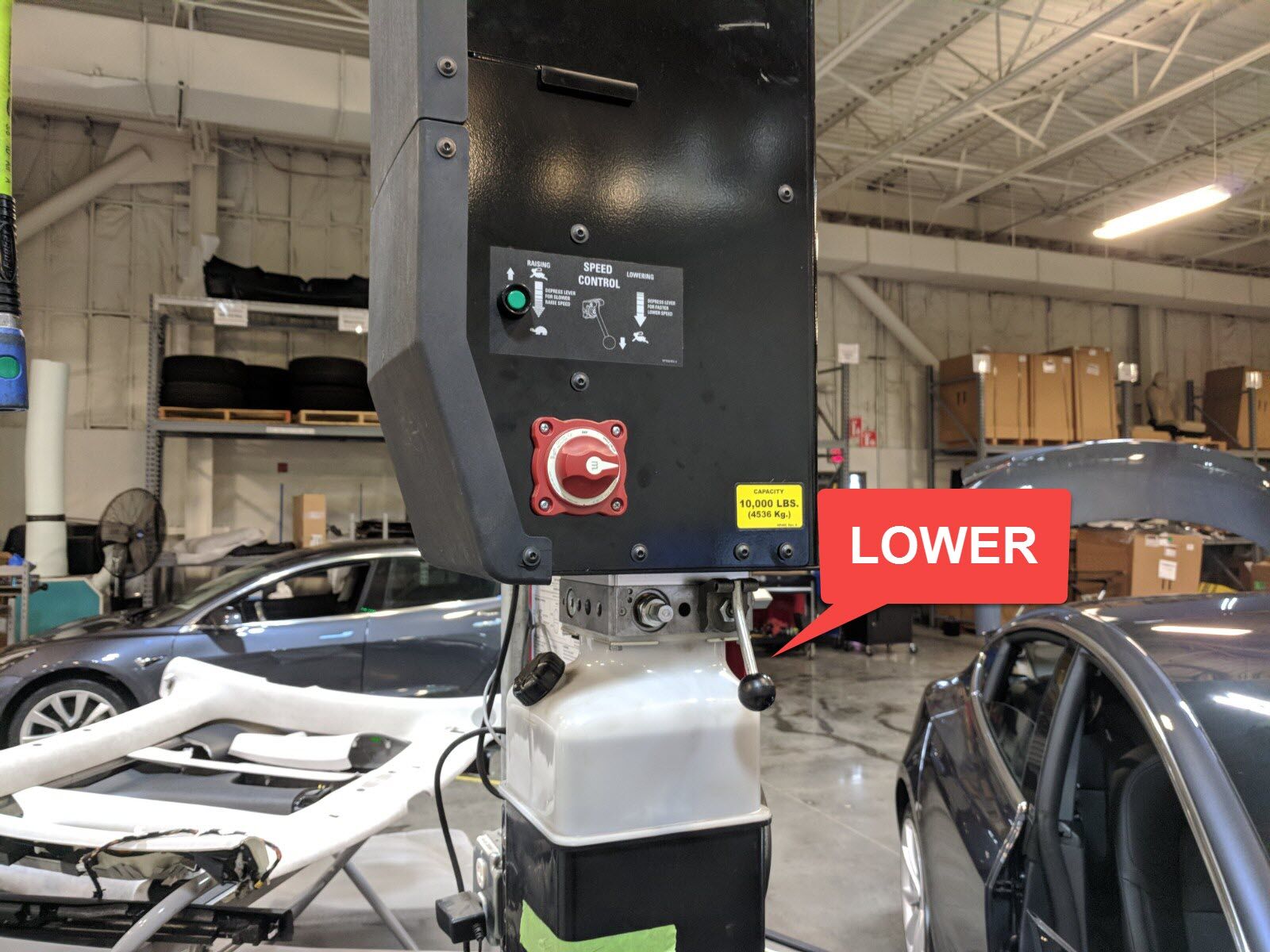

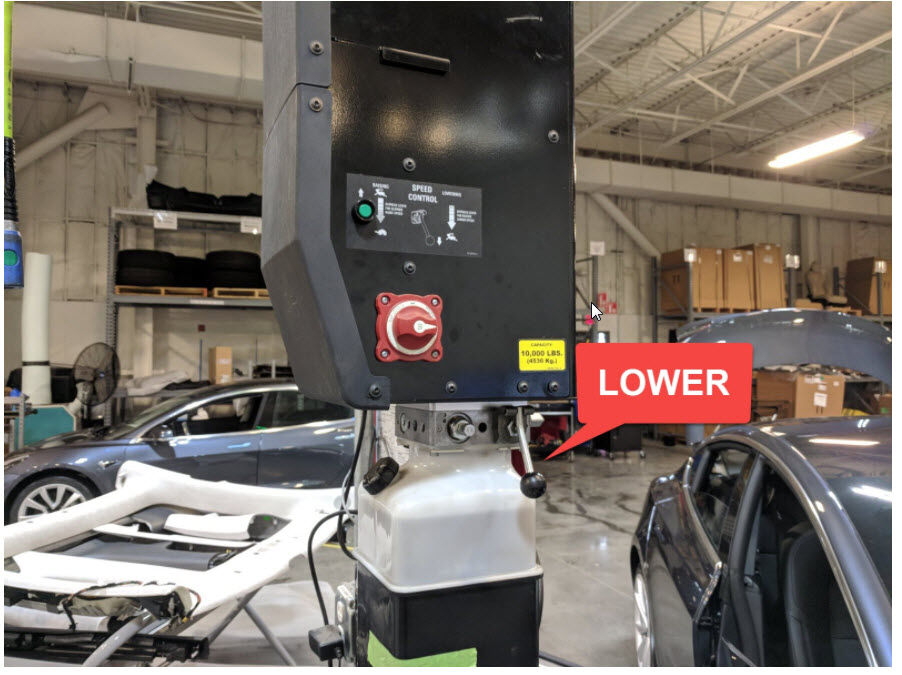

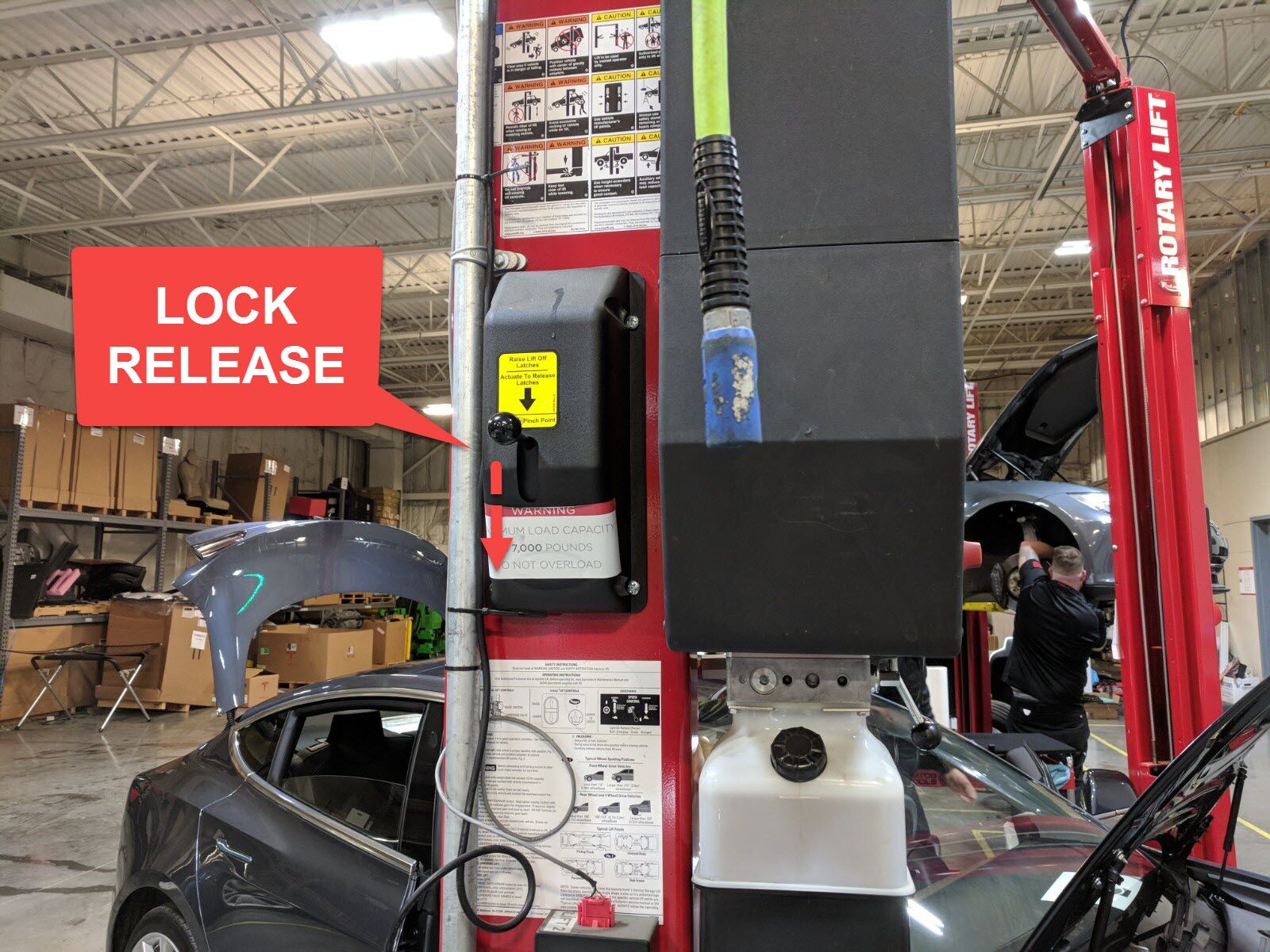

  18. 降低车辆，直至轮胎接触到地面。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。

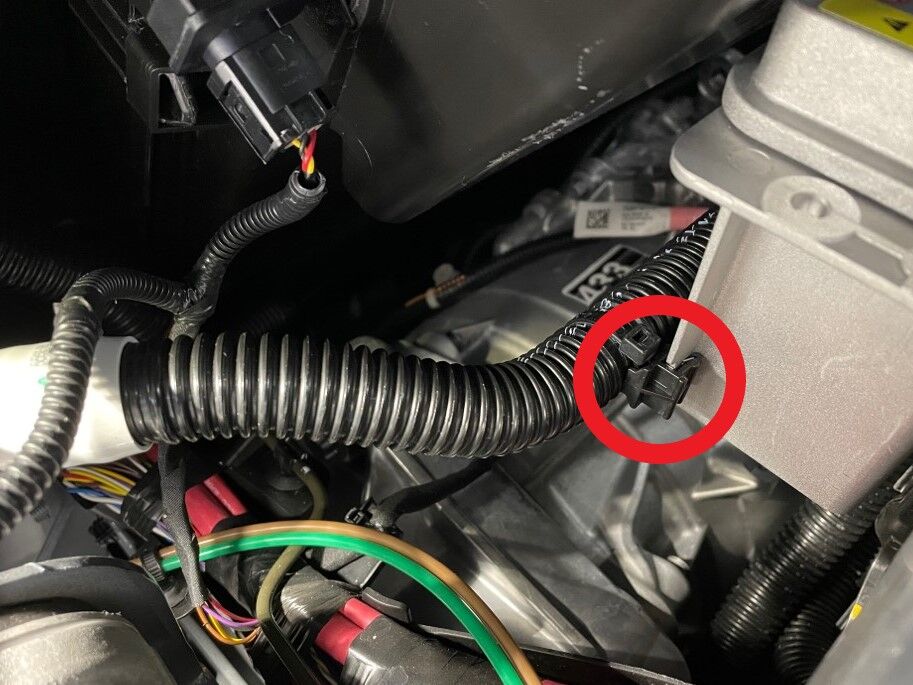

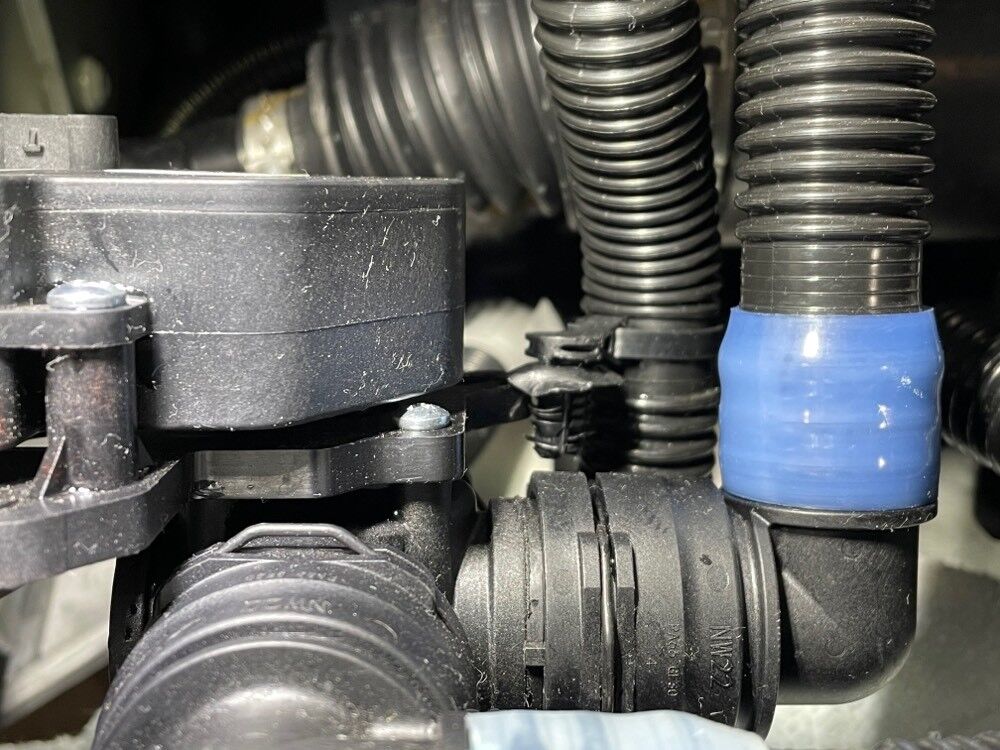

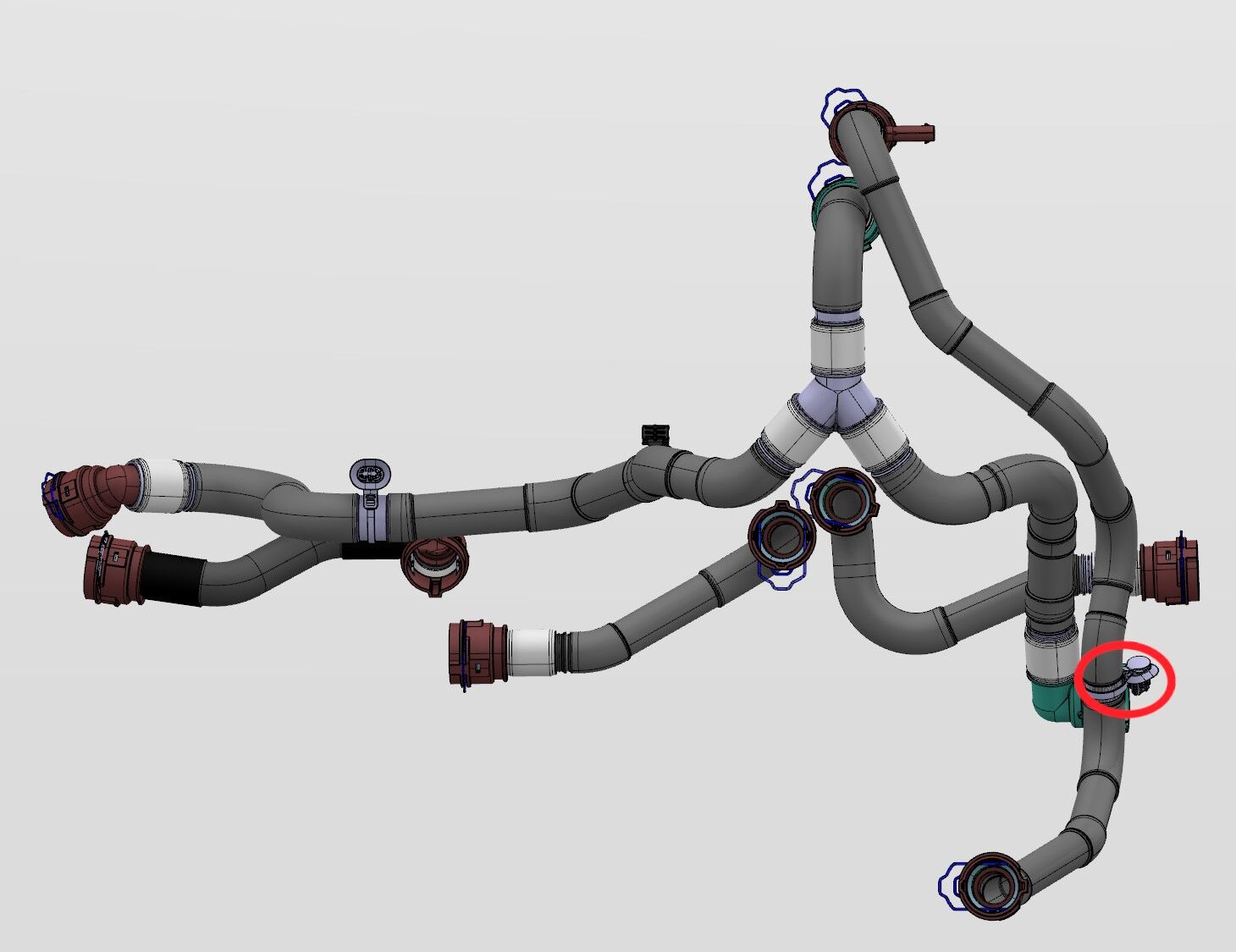

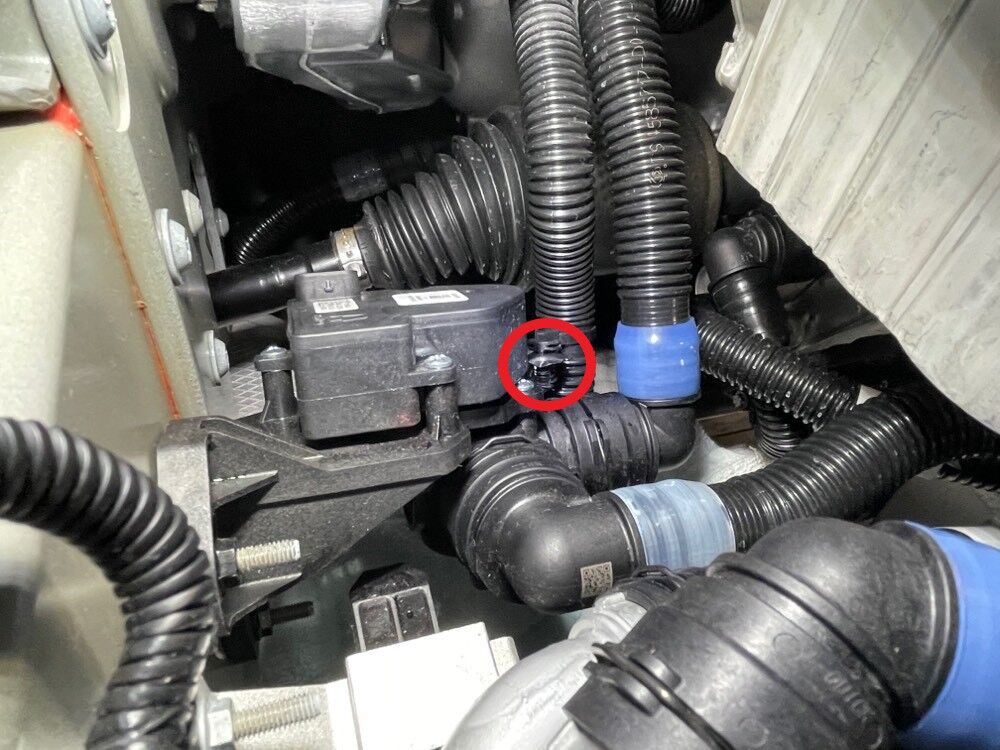

  19. 从三通阀上松开动力总成供应软管卡子。
    注
    1 个树形头卡子。

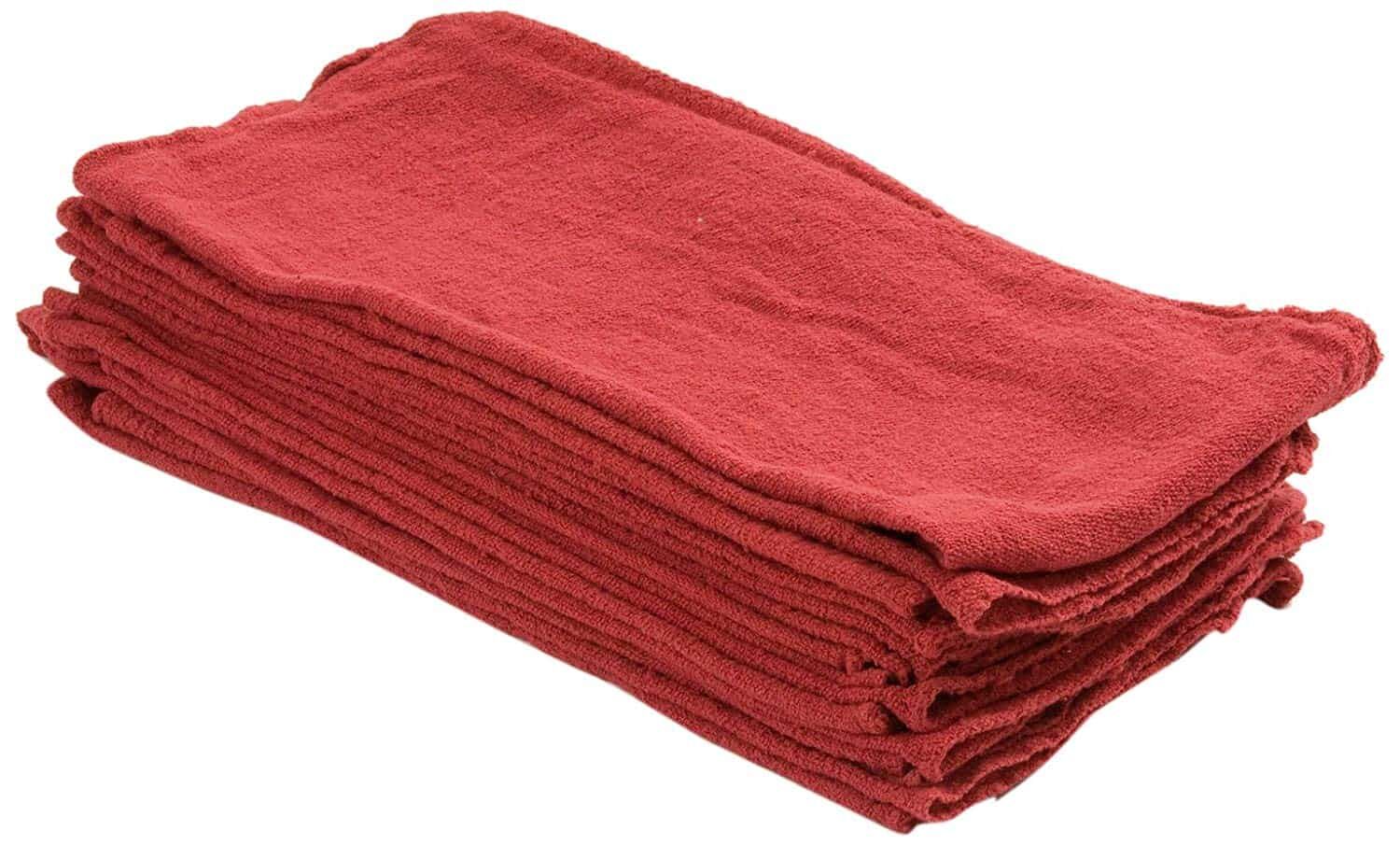

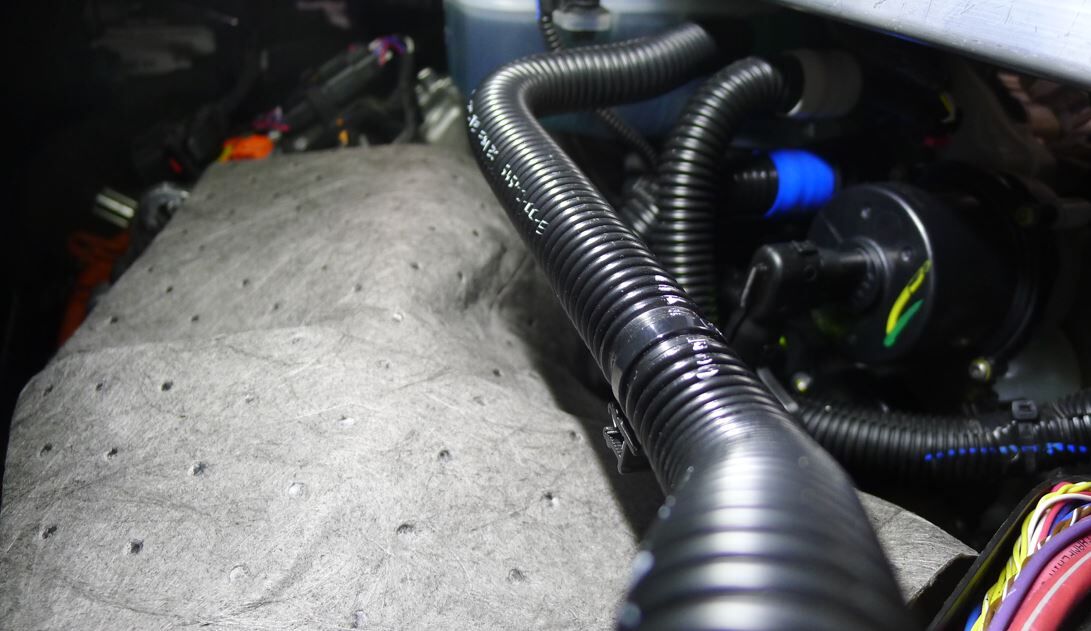

  20. 将吸收性材料放置在前驱动电机顶部和超级歧管后部冷却液软管下方。

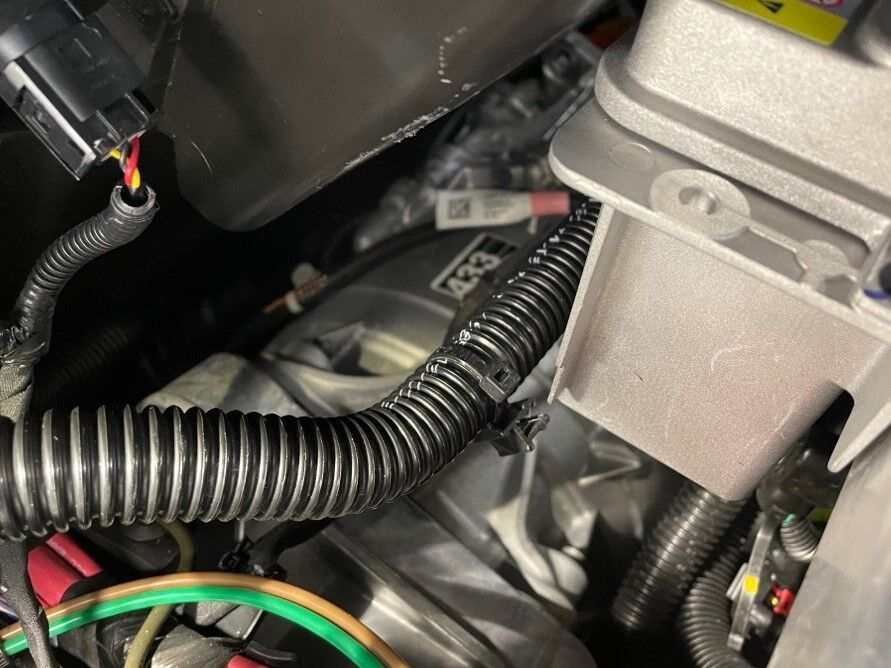

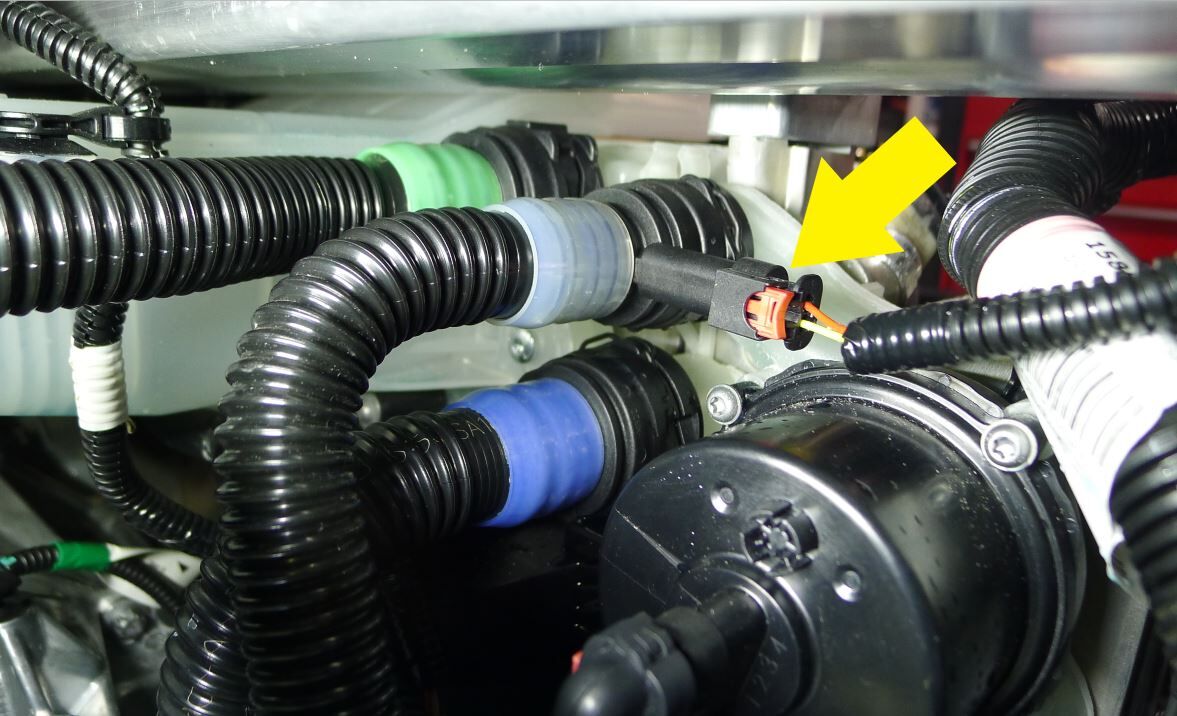

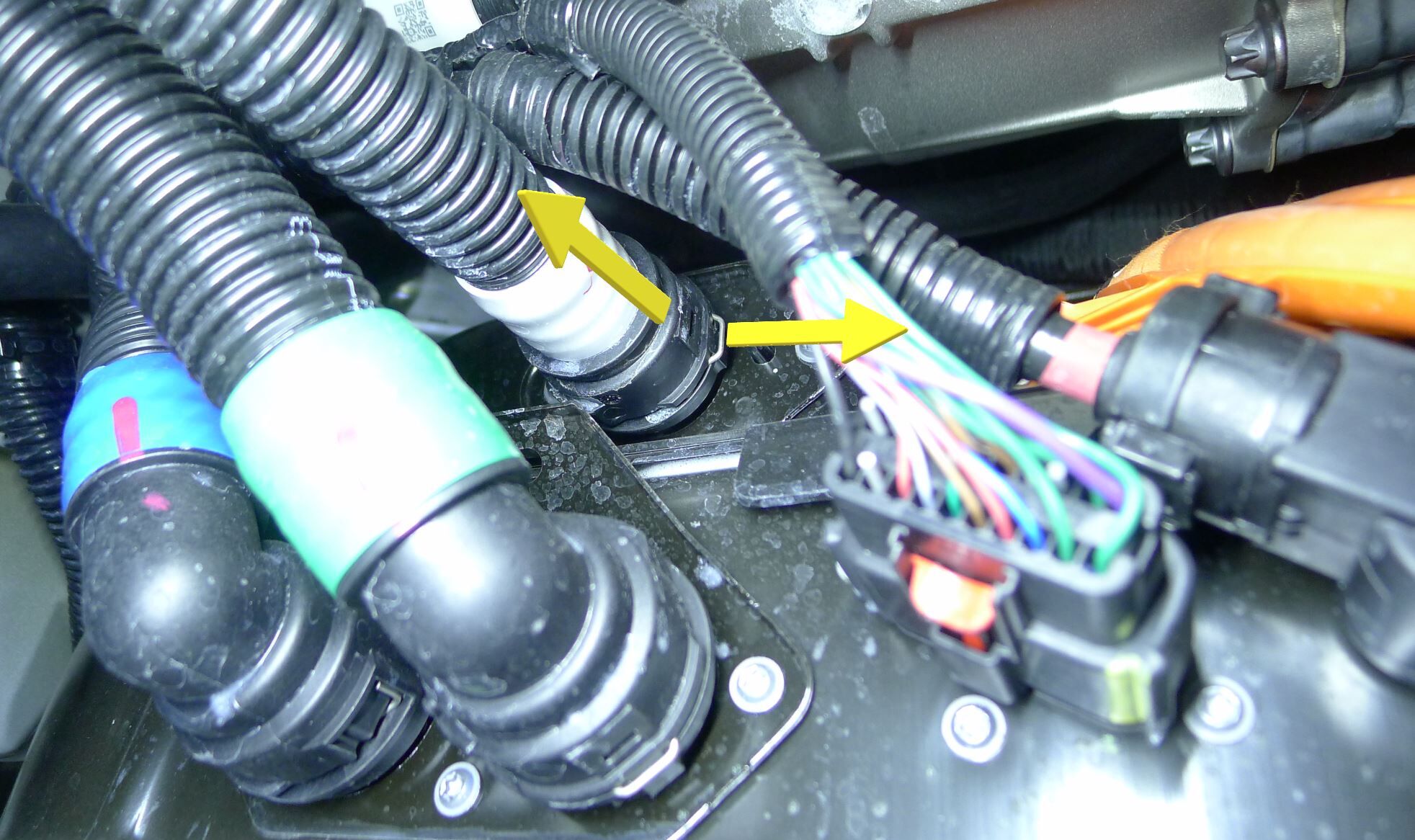

  21. 断开动力总成供给软管的传感器。
    注
    1 个锁止电气连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器。

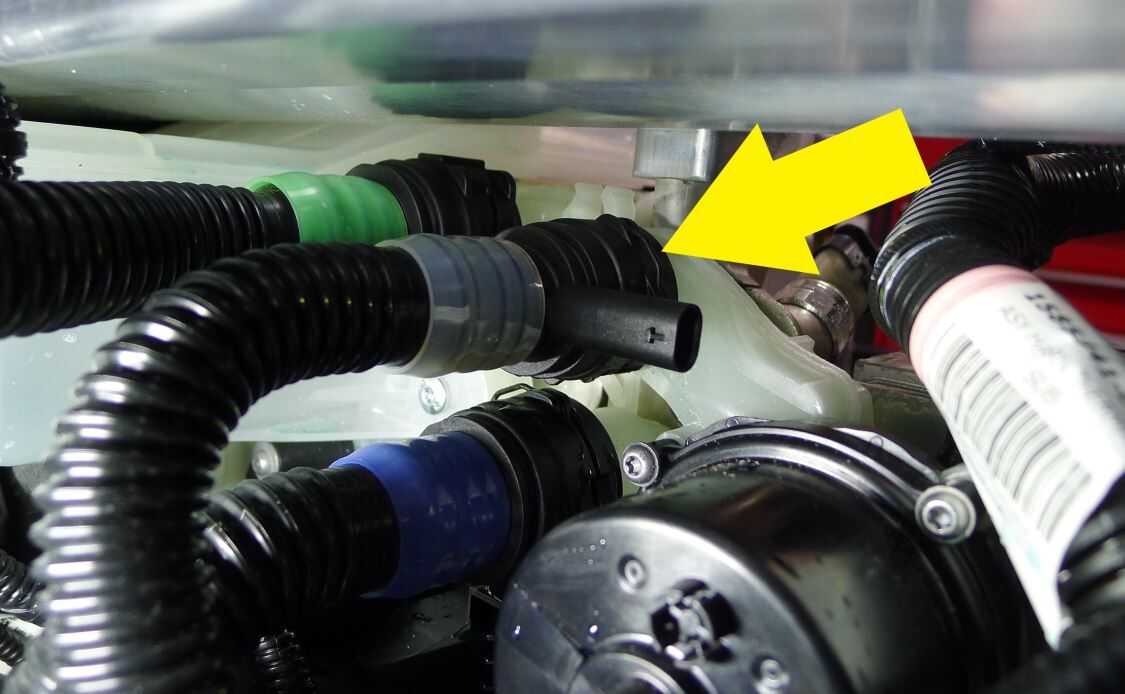

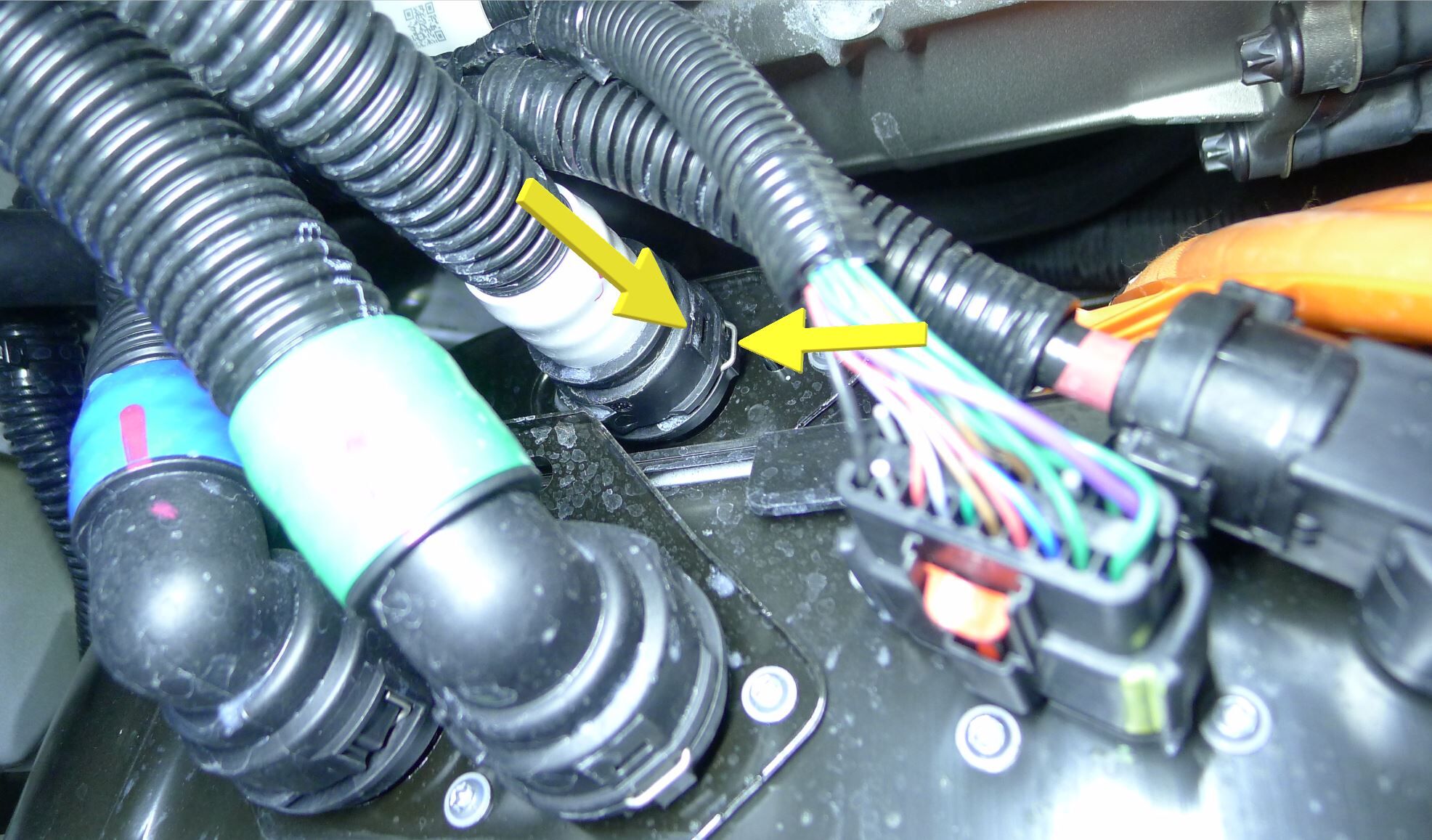

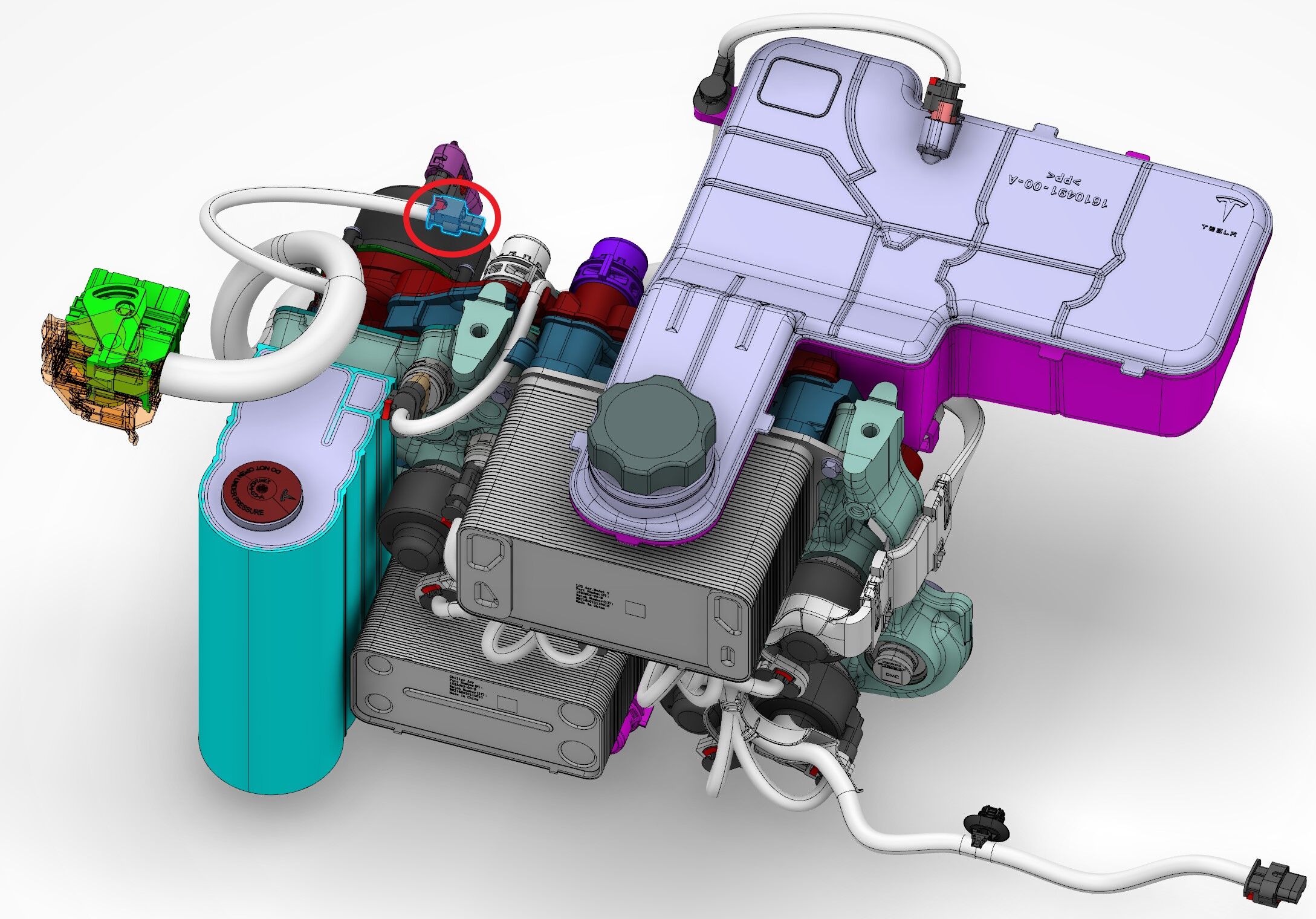

  22. 将动力总成供给软管从超级歧管上断开。
    注
    1 个弹簧夹；堵住超级歧管和动力总成供给软管。

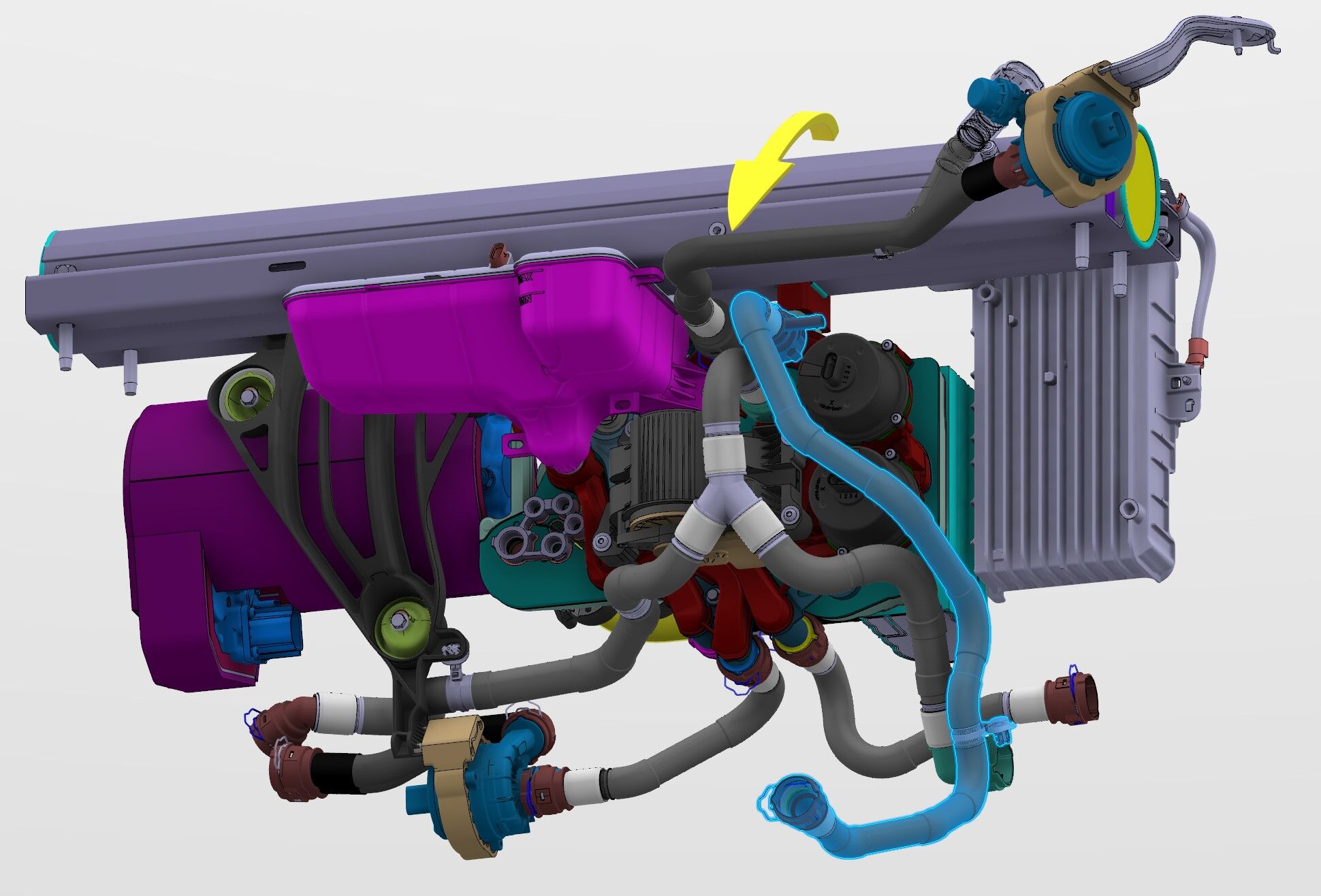

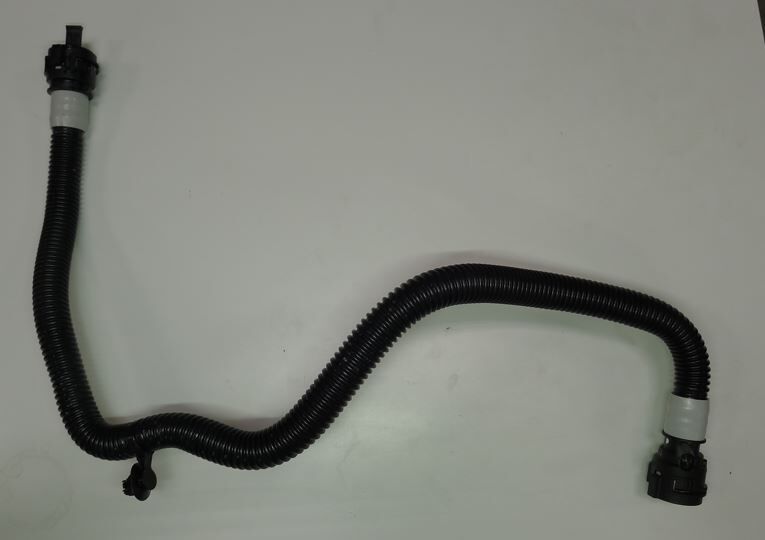

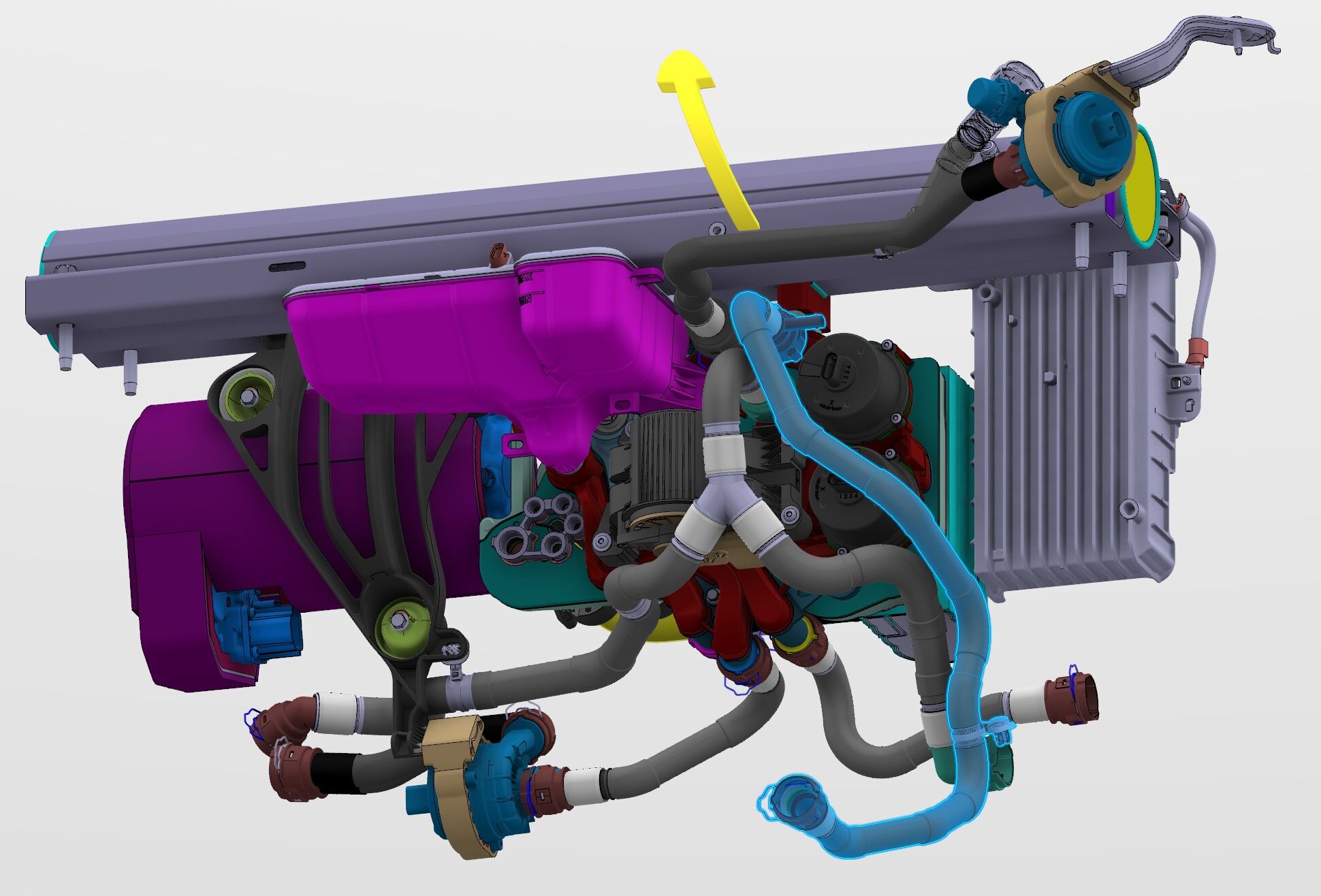

  23. 从车上拆下动力总成供应软管。
    注
    在电池泵软管和支柱塔梁总成之间移动。

安装

  1. 将动力总成供应软管安装到车辆上。
    注
    在电池泵软管和支柱塔梁总成之间移动。
  2. 将动力总成供给软管固定在超级歧管上。
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  3. 连接动力总成供给软管的传感器。
    注
    1 个锁定电气连接器；卡入锁片。
  4. 取走前驱动电机顶部和超级歧管后冷却液软管下方的吸水性材料。
  5. 清洁该区域并擦去残留的液体。
  6. 将冷却液软管卡夹固定在三通阀上。
    注
    1 个树形头卡子。
  7. 完全升起车辆，然后将举升机降低至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
  8. 将动力总成供应软管固定到高压电池上。
    注
    1 个软管卡子，2 个软管塞；取下塞子并固定软管；执行推拉推测试。
  9. 清除车辆上的残留冷却液。
  10. 取走车辆下方的冷却液收集器。

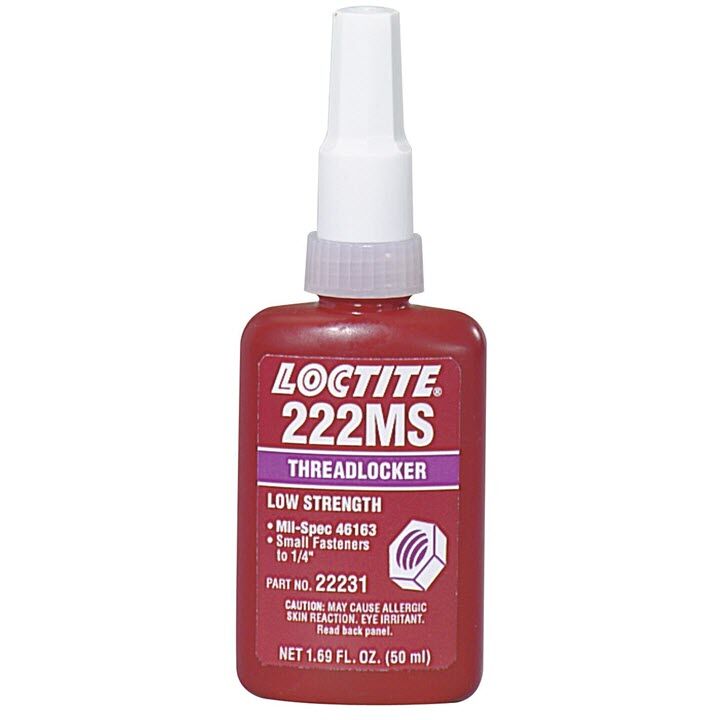

  11. 向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的固定件。
    注
    9 个螺栓，10 mm，6 Nm。
  12. 安装用于固定前流线型护板的卡子。
    注
    5 个推拉式夹。
  13. 完全降低车辆。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。

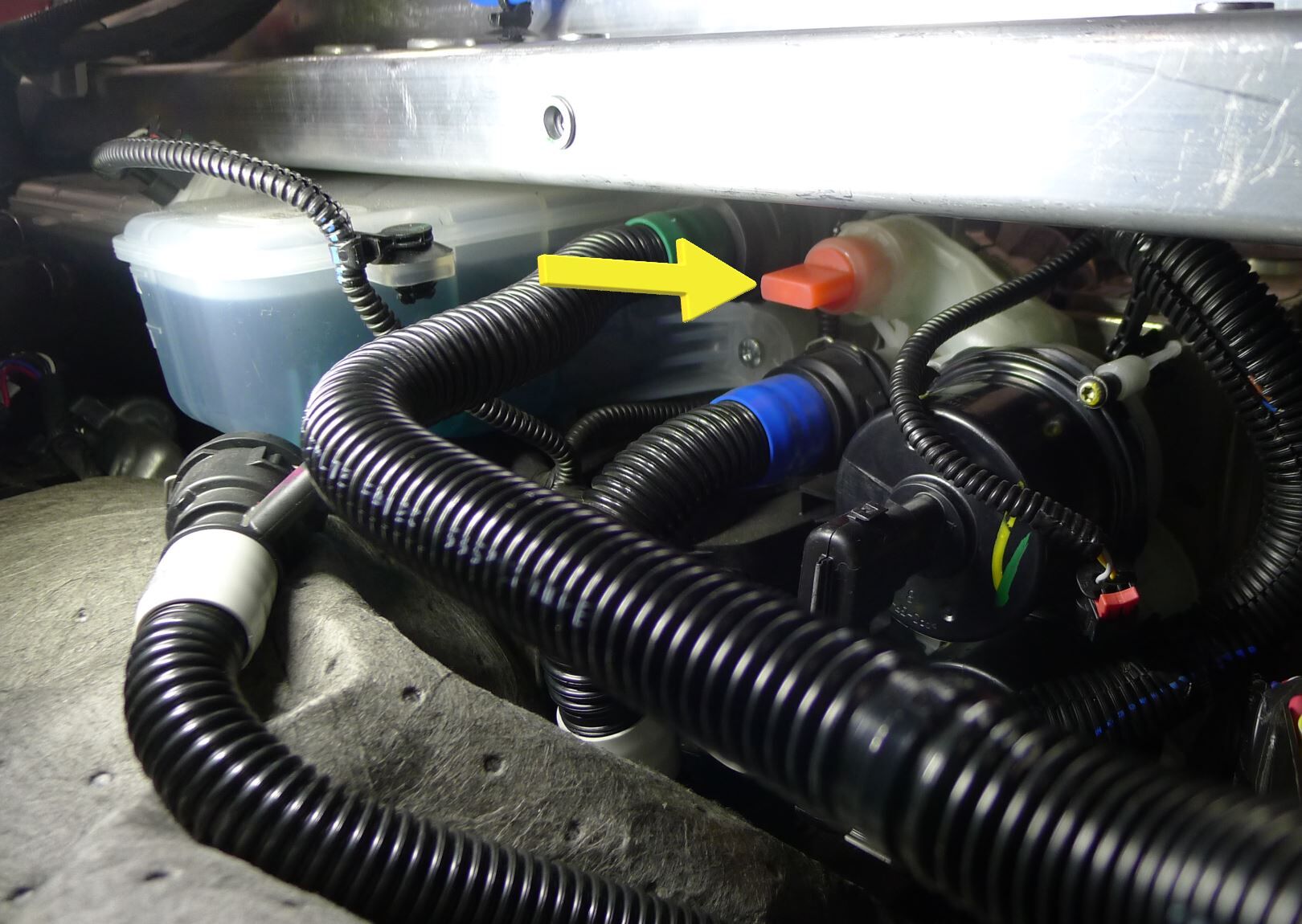

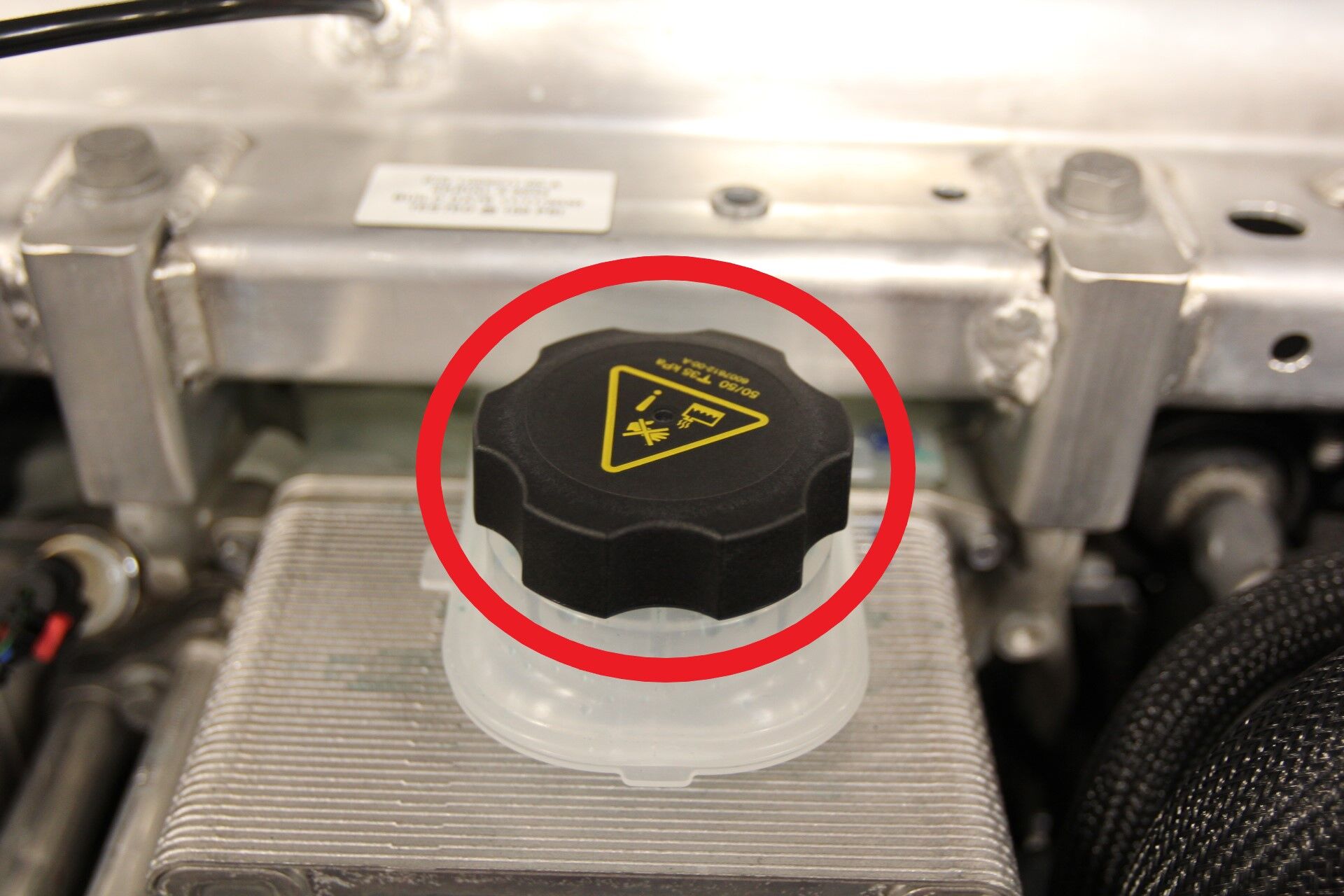

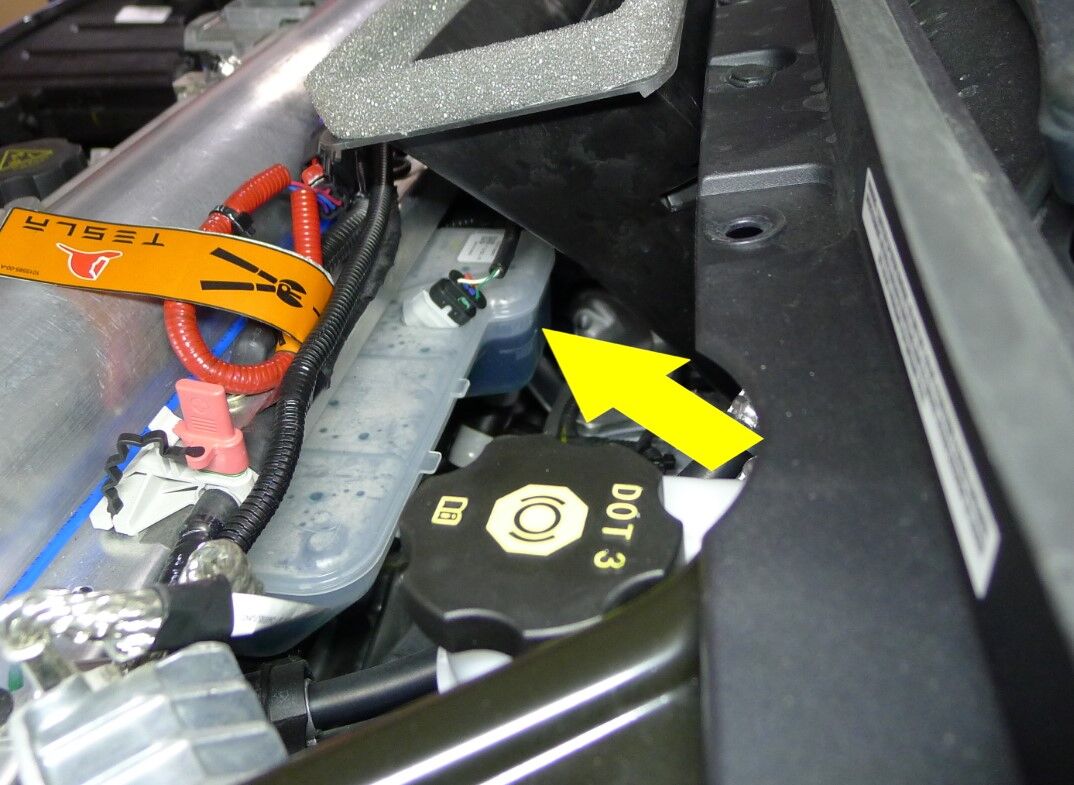

  14. 拆下冷却液罐罐盖。

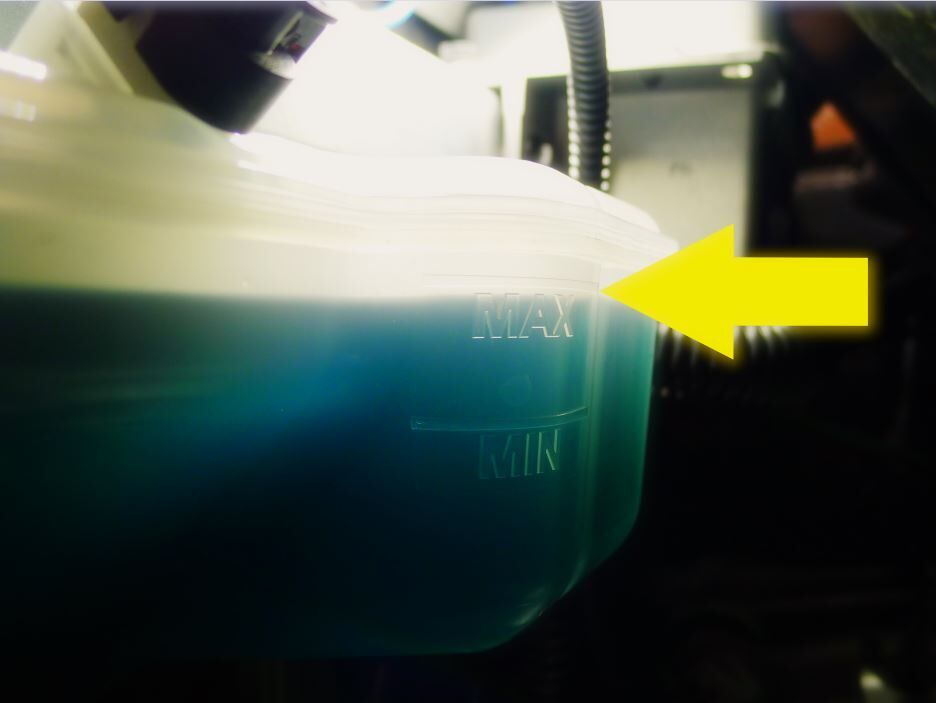

  15. 检查冷却液液位，按要求加满。
    注
    确保液位位于 Max 线处；按要求加满冷却液。

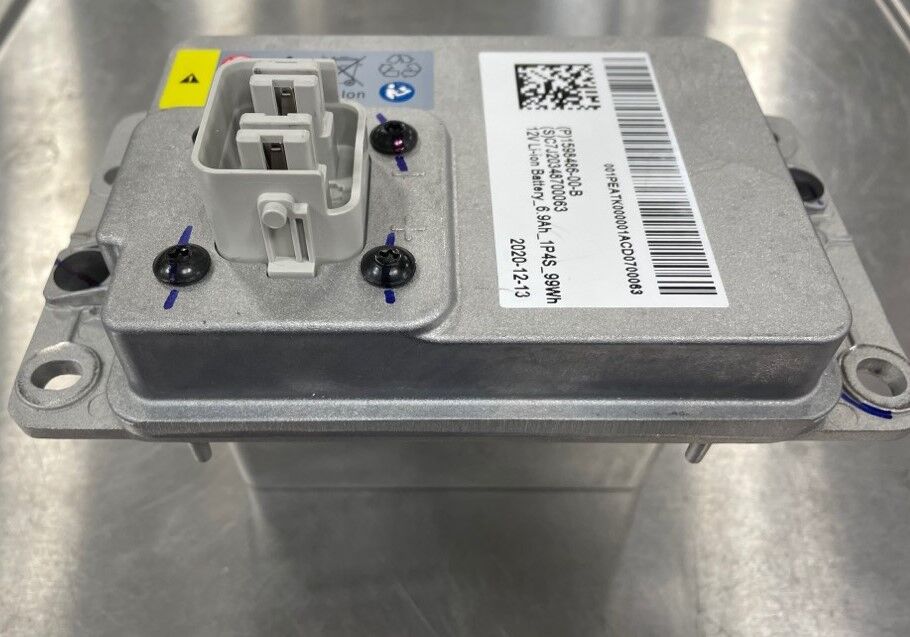

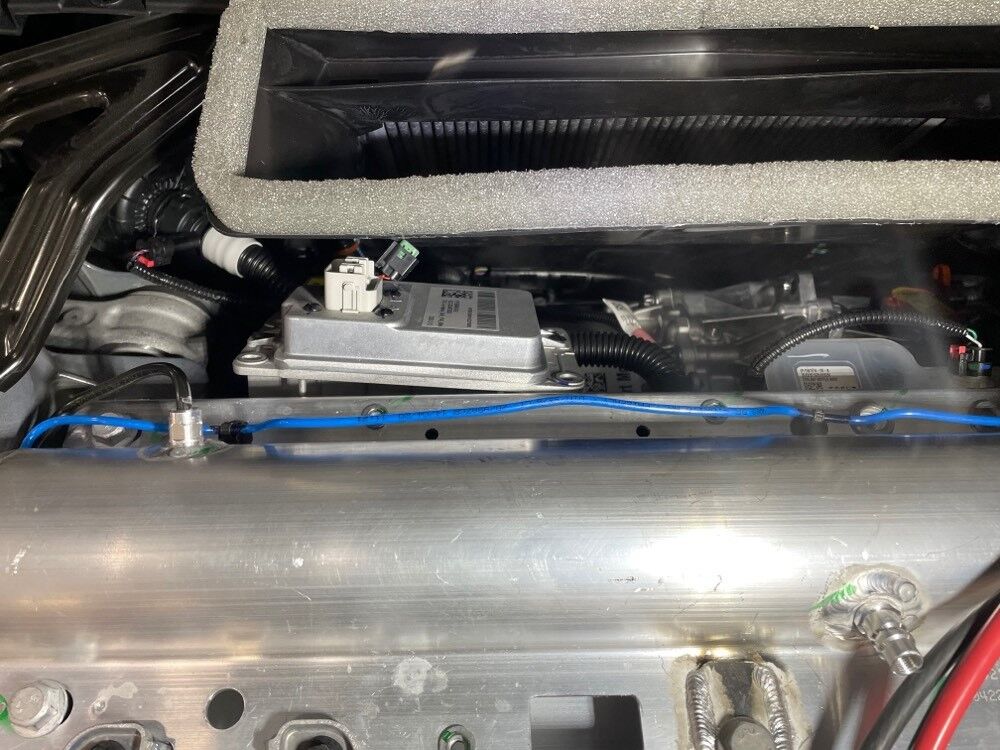

  16. 将低压电池放入车辆。
    注
    将低压电池放置在左边，并为高效分子空气 (HEPA) 过滤器盖板的安装留出空间。
  17. 安装高效分子空气 (HEPA) 过滤器总成盖板。
    注
    2 个锁片，2 个固定销，2 个槽，将盖板向下移动到 V 型支架下方，充分接合密封件和锁片。

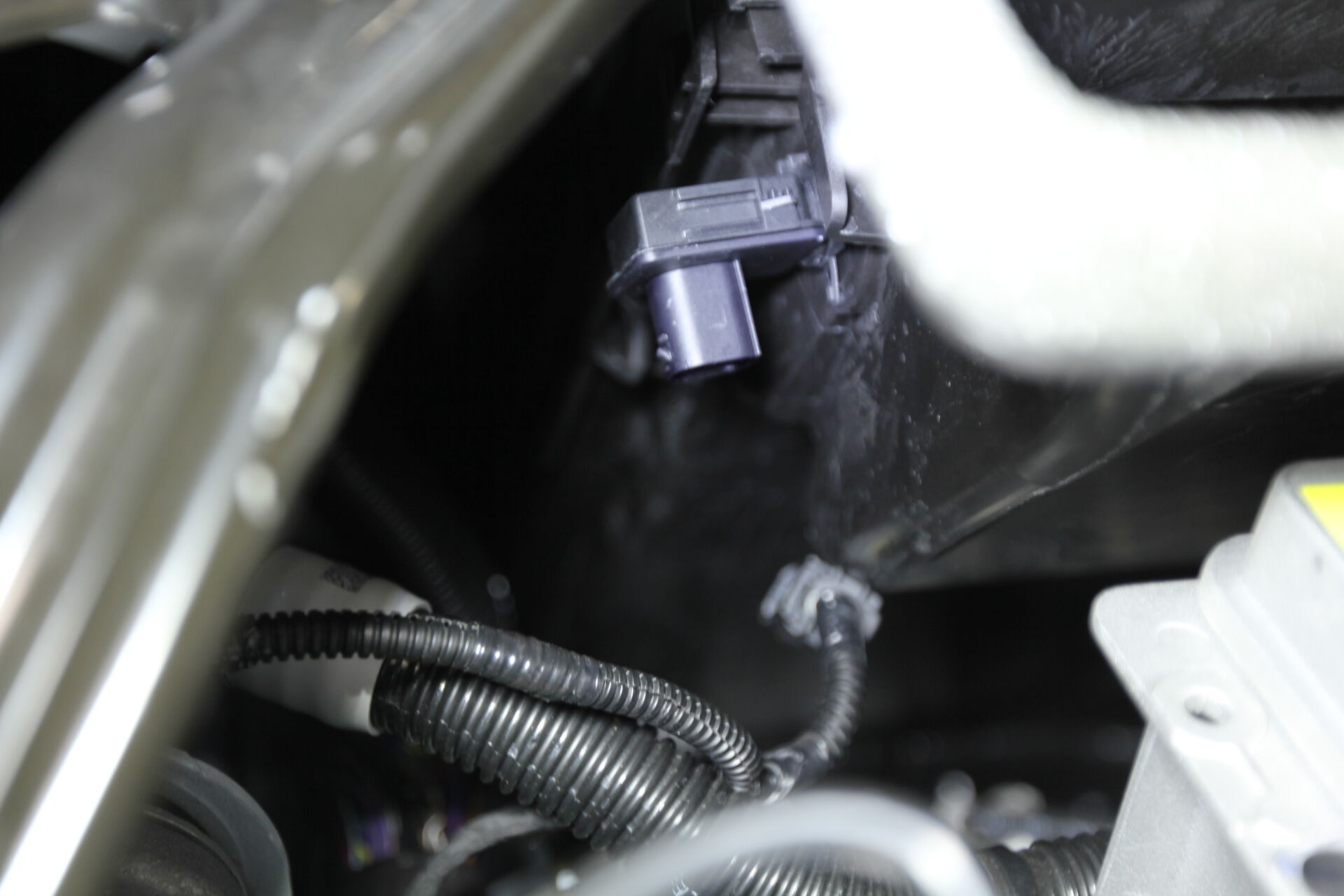

  18. 固定空气质量传感器连接器。
    注
    1 个连接器
  19. 安装将低压电池固定到支柱塔梁的紧固件。
    注
    3 个螺栓，10 毫米，9 Nm，2 条基线，安置就位并安装紧固件。
  20. 安装将超级歧管固定到低压电池上电池泵供应软管的卡子。
    注
    1 个卡子。

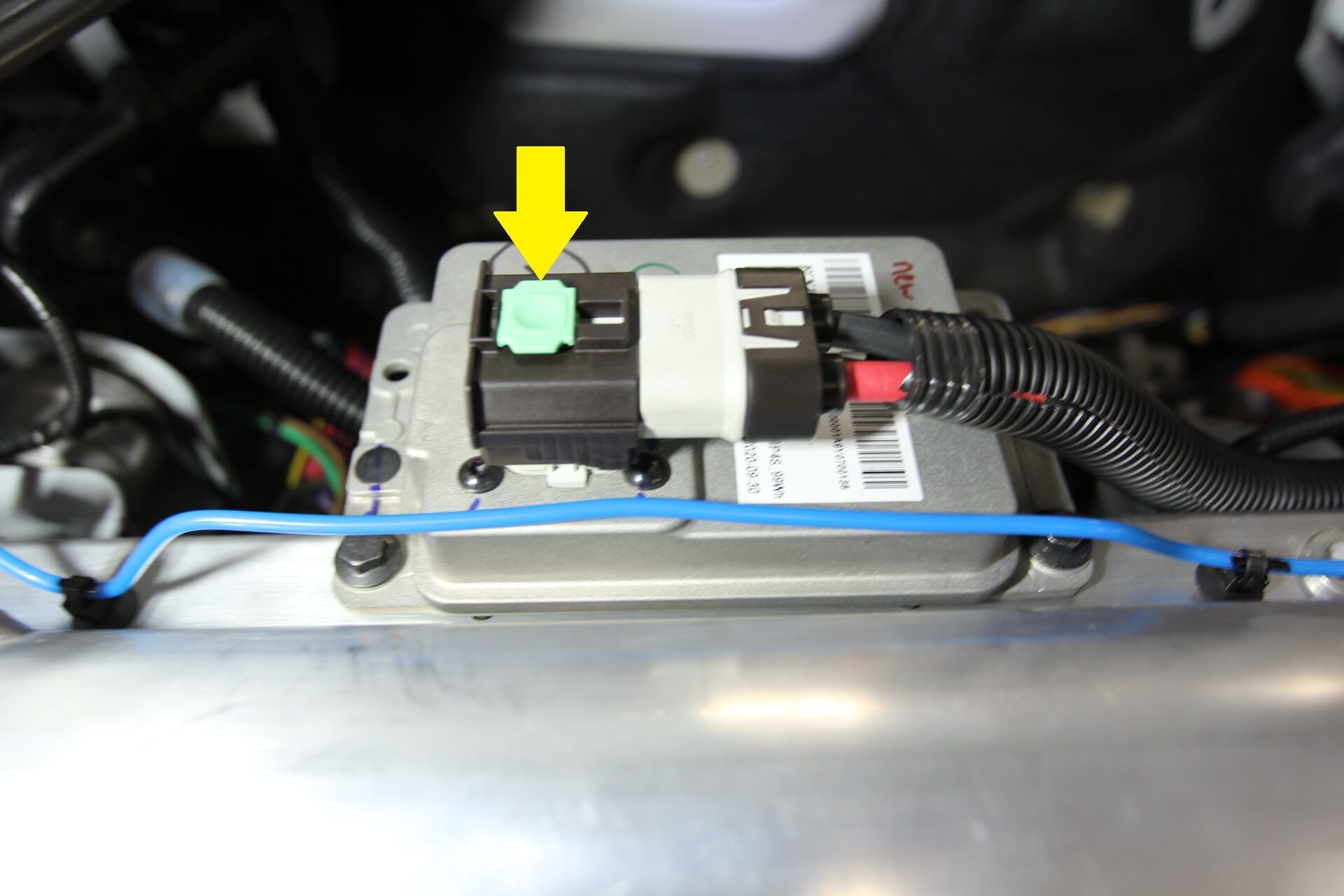

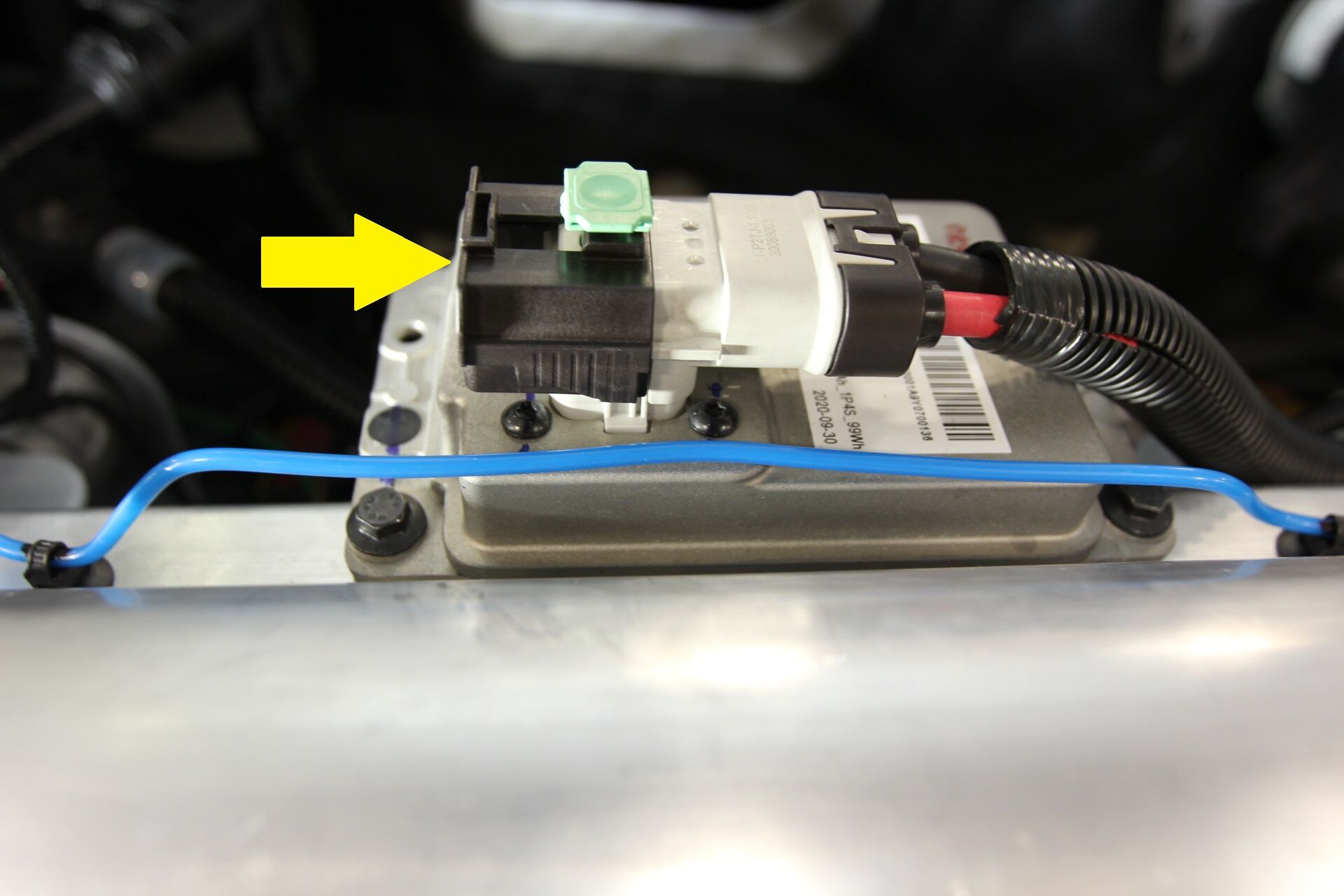

  21. 连接紧急响应回路和低压电池连接器。
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后接合绿色锁片。
  22. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    注
    此时冷却液泵将发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后，点击左上角的 "X" 关闭窗口。
  23. 检查冷却液液位，按要求加满。
    注
    确保液位位于 Max 线处；按要求加满冷却液。
  24. 安装冷却液罐罐盖。
  25. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和安装）。
  26. 完全降低车辆。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。
  27. 将车辆驶离千斤顶。
    注
    将机架臂降至最低并从车底移走；将空气悬架退出“千斤顶模式”。
