卷收器 - 安全带 - 第二排 - 左侧（拆卸和更换）

校正代码 20056102 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
如果维修或处理不当，辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开，必须更换特定部件，并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。

拆卸

  1. 打开所有车门，降低左侧前车窗。
  2. 将前排座椅前移。
  3. 打开掀背尾门。
  4. 拆卸后备箱行李架。请参阅 行李架 - 后备箱（拆卸和更换）。
  5. 拆下第二排左侧和右侧座椅外侧承梁。请参阅 承梁 - 外 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  6. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  7. 放倒第二排左侧座椅靠背。
    注
    如果没有座垫，请按要求保护座椅。
  8. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  9. 断开低压电源请参阅 低压电源（断开和连接）。
  10. 拆下左侧C 柱下部饰板。请参阅 饰板 - C 柱 - 下 - 左侧（拆卸和更换）。
  11. 拆卸左侧 C 柱中部饰板。请参阅 饰板 - C 柱 - 中部 - 左侧（拆卸和更换）。
  12. 松开将 C 柱左侧上饰板固定到车身的卡子（7 个），然后将饰板置于一旁。

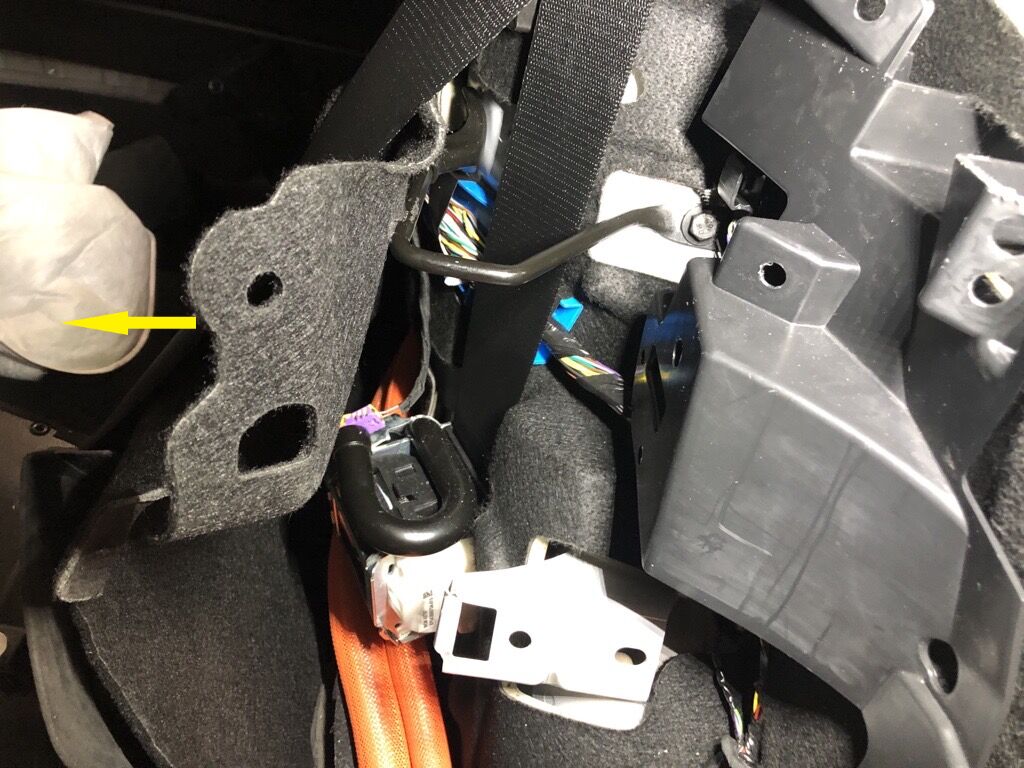

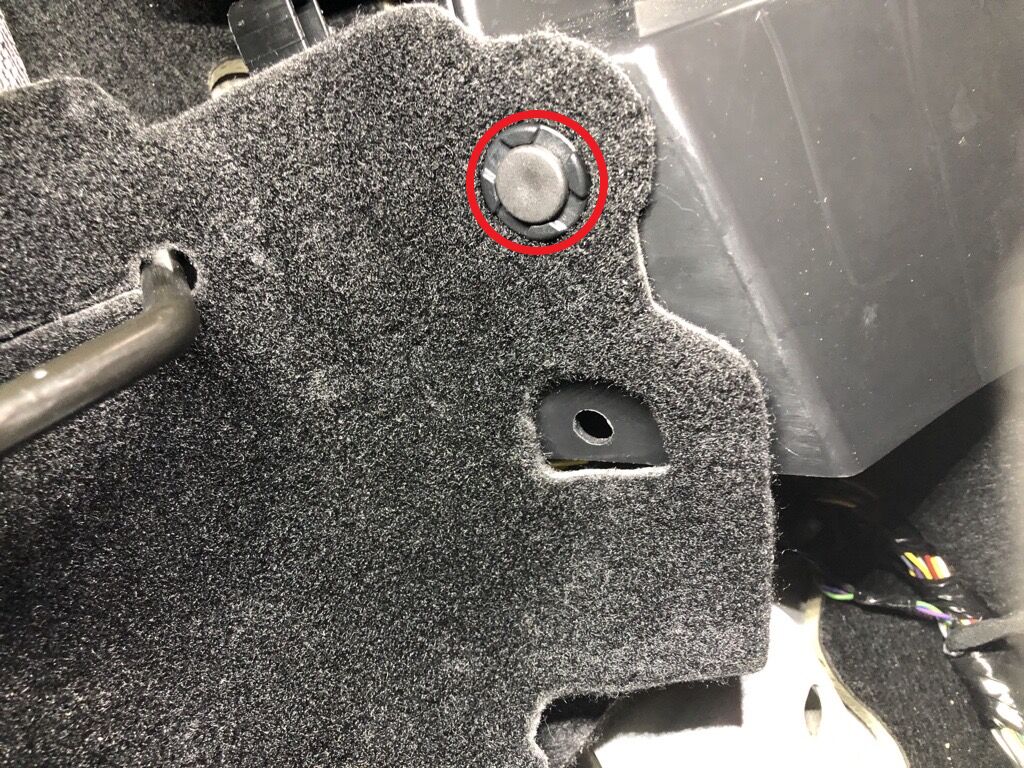

  13. 松开将行李箱左侧侧饰板固定到车辆的卡子，然后从总成上部分松开饰板。

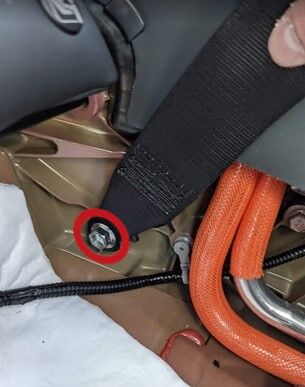

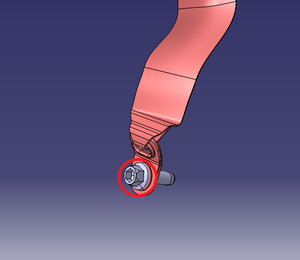

  14. 拆下并丢弃将第二排左侧座椅安全带固定到车身的下部螺栓。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • 15 毫米套筒扳手

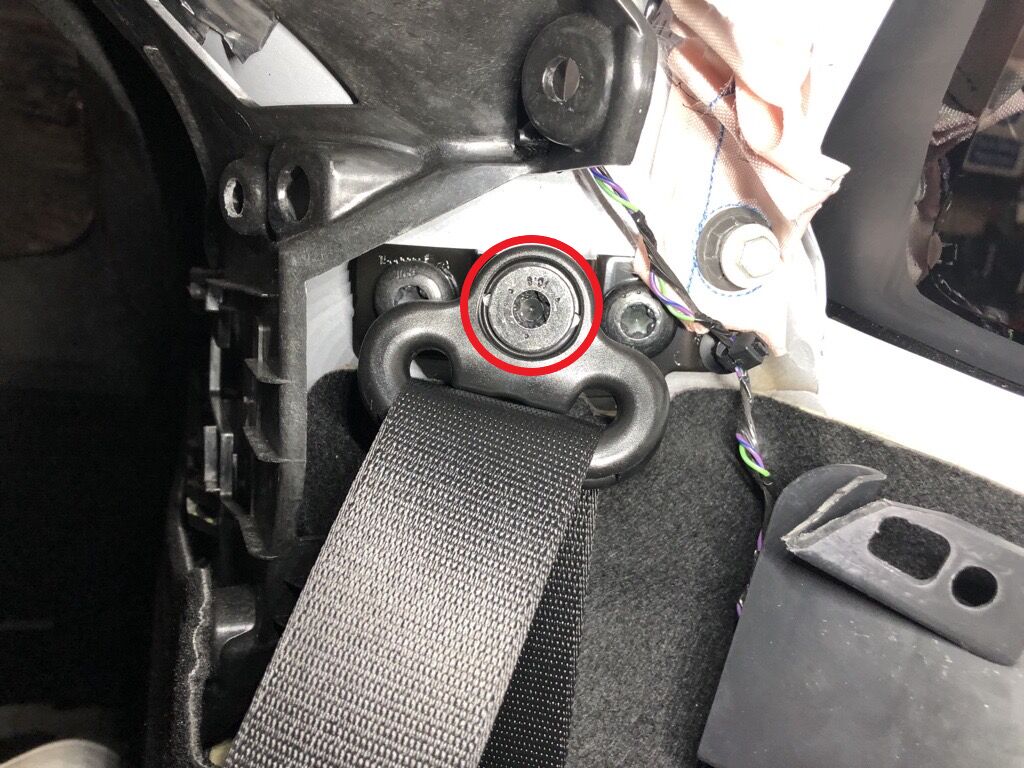

  15. 拆下并丢弃将第二排左侧座椅安全带固定到安全带支架的上部螺栓。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • T50 套筒扳手

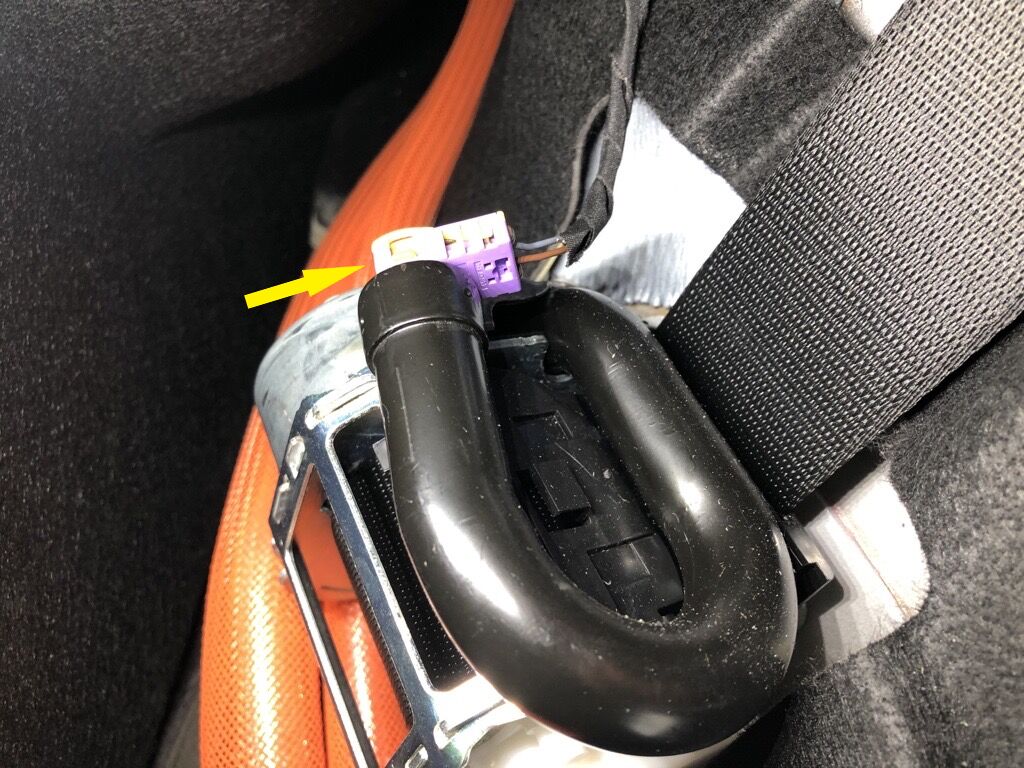

  16. 断开第二排左侧安全带电气连接器。

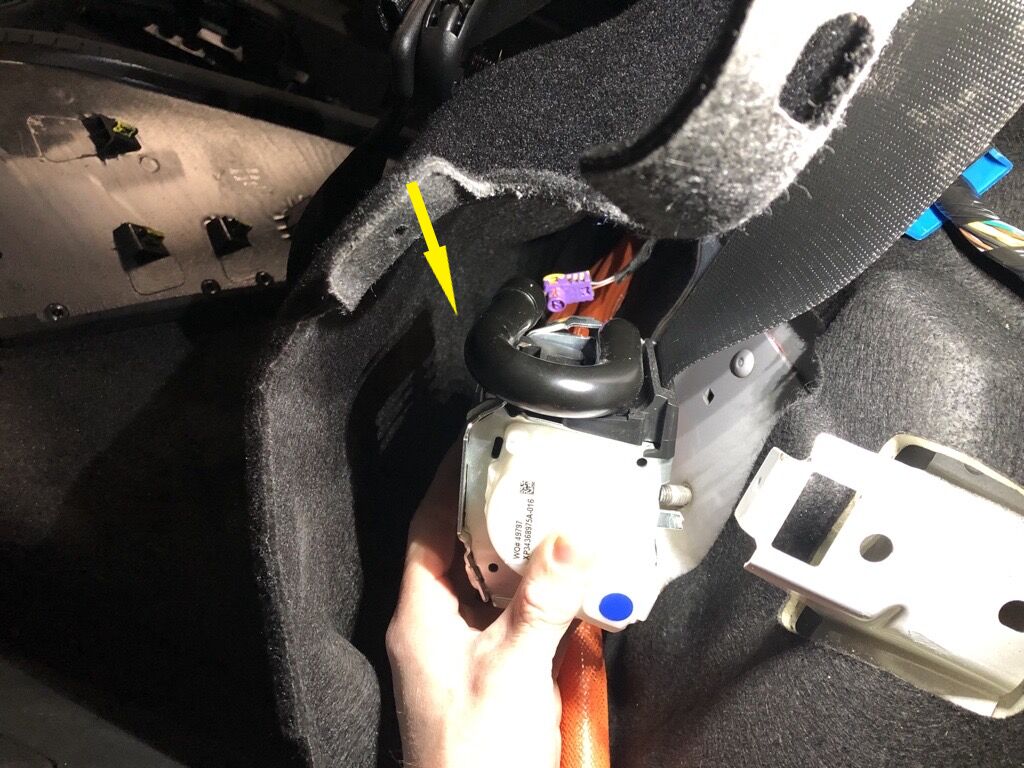

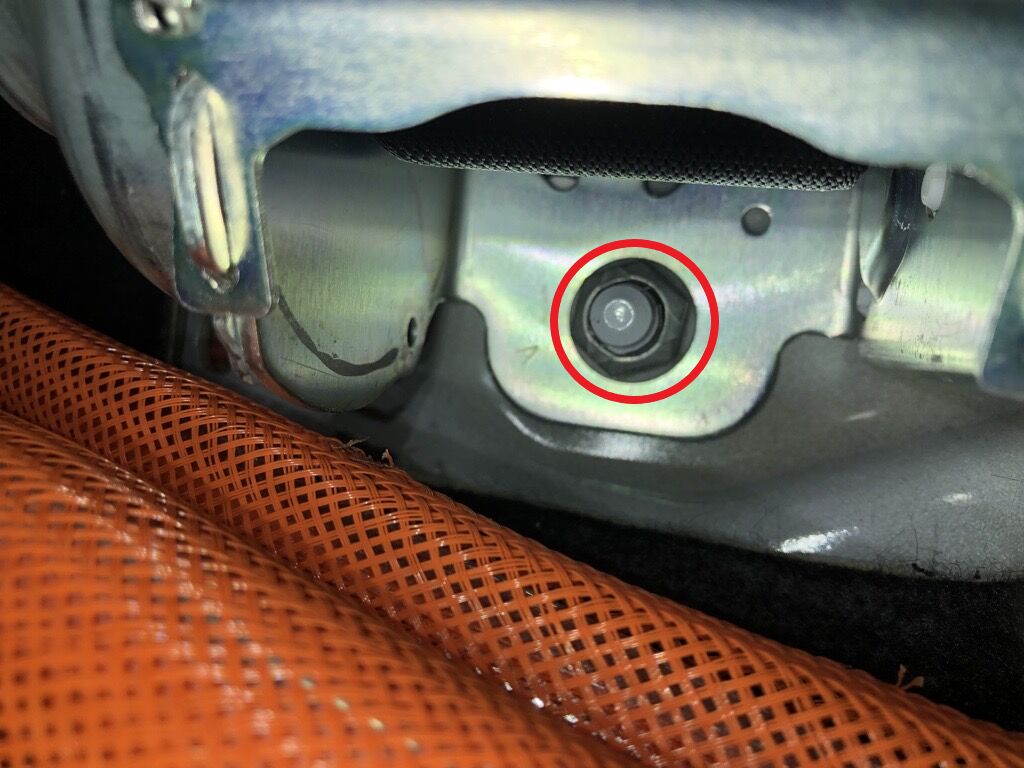

  17. 拆下并丢弃将第二排左侧安全带固定到车辆的螺母，然后从车辆上拆下安全带。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • 15 毫米套筒扳手

安装

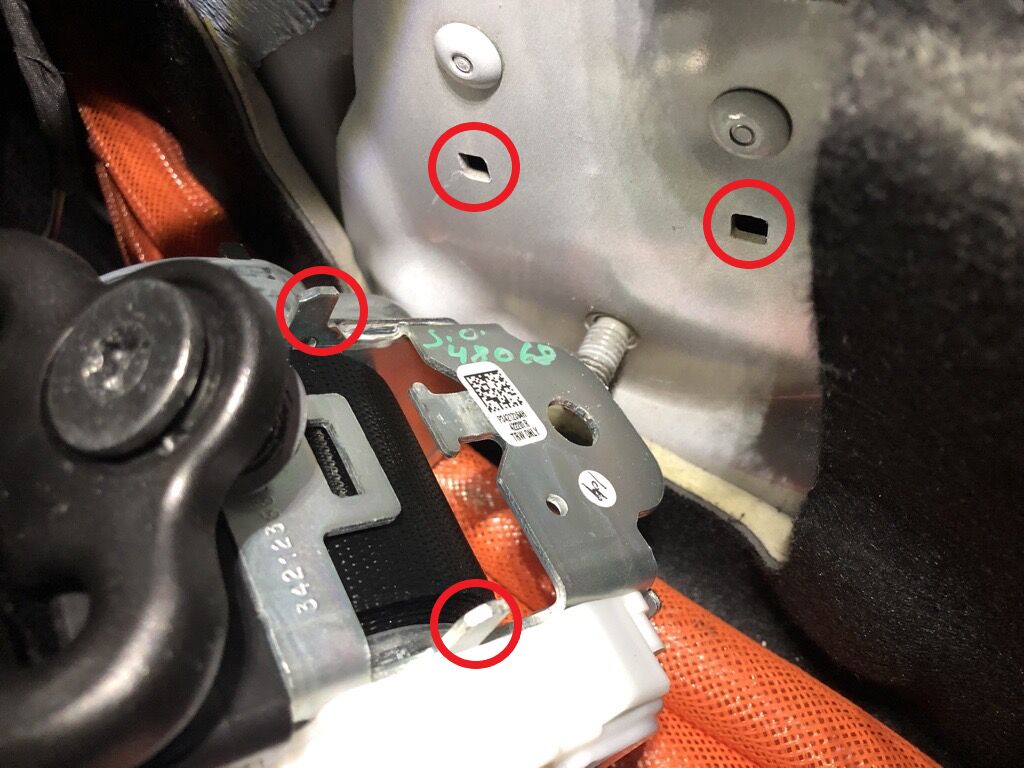

  1. 将第二排左侧安全带放置到车辆中，然后安装将安全带固定到车辆上的新螺母（2 个）。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • 15 毫米套筒扳手
  2. 连接第二排左侧安全带电气连接器。
  3. 安装将第二排左侧安全带固定到安全带支架的新上部螺栓。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • T50 套筒扳手
  4. 安装将第二排左侧安全带固定到车身的新下部螺栓。
    40 Nm (29.5 lbs-ft)
    提示
    建议使用以下工具：
    • 15 毫米套筒扳手
  5. 将行李箱左侧侧饰板移动到位，然后安装卡子。
  6. 将左侧 C 柱上部饰板移动到位，然后固定将饰板固定到 C 柱的卡子（7 个）。
  7. 安装左侧 C 柱中间饰板。请参阅 饰板 - C 柱 - 中部 - 左侧（拆卸和更换）。
  8. 安装左侧 C 柱下部饰板。请参阅 饰板 - C 柱 - 下 - 左侧（拆卸和更换）。
  9. 将第二排左侧座椅靠背扶起。
  10. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  11. 安装第二排左侧和右侧座椅外侧承梁。请参阅 承梁 - 外 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  12. 连接低压电源。请参阅 低压电源（断开和连接）。
  13. 安装后备箱行李架。请参阅 行李架 - 后备箱（拆卸和更换）。
  14. 关上掀背尾门。
  15. 将前排座椅移回原位。
  16. 升起所有车窗，关闭所有车门。
