天线 - 多输入多输出 (MIMO) - LH（拆卸和更换）

校正代码 21331102 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

拆下 LH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）
拆下 A 柱 LH 上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
拆下驾驶位遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
针对车辆的右侧重复第 1 步至第 4 步。
拆卸后视镜。请参阅镜 - 后视（拆卸和更换）。
拆下四摄像头上盖。请参阅上盖 - 后视镜（拆卸和更换）。

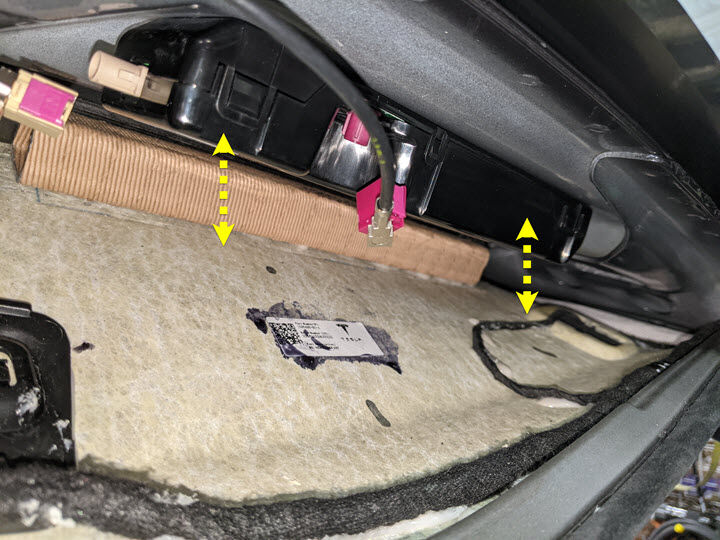

松开将顶篷前部固定到车辆的卡子（5 个）。

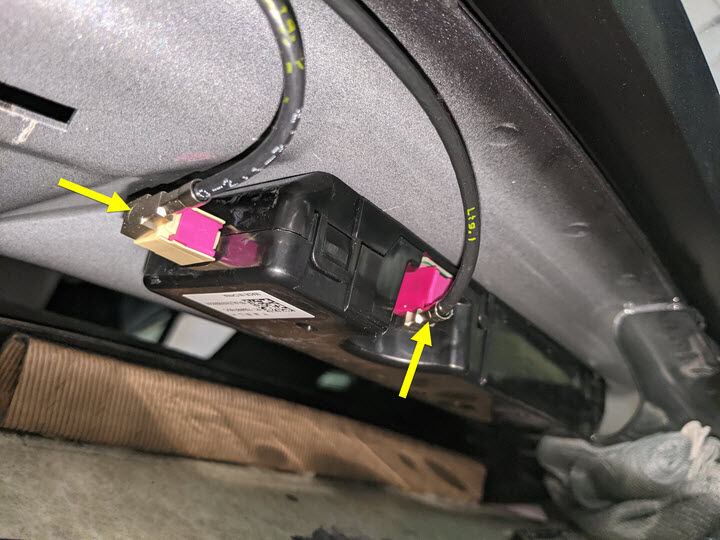

断开左侧MIMO 天线的电气连接器（2 个）。

注
旋转同轴电缆以便压下锁片。

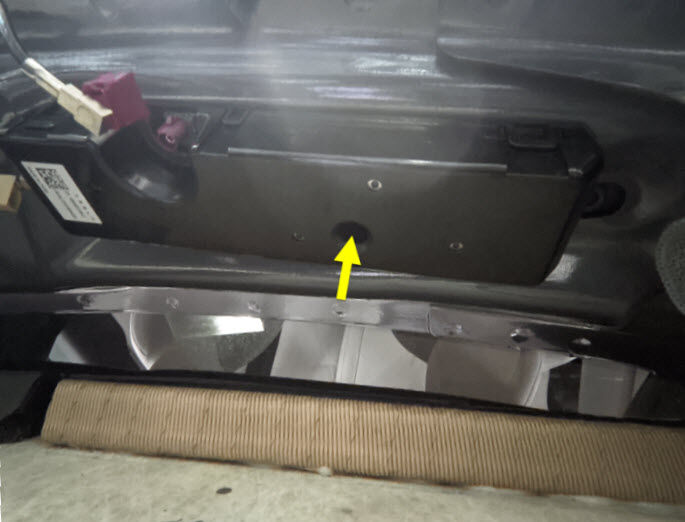

拆下将左侧 MIMO 天线固定到车身的螺栓。
9 Nm (6.6 lbs-ft)
注
螺栓固定在天线外壳中，无法从天线上拆下。
提示
推荐使用以下工具

T30 批头

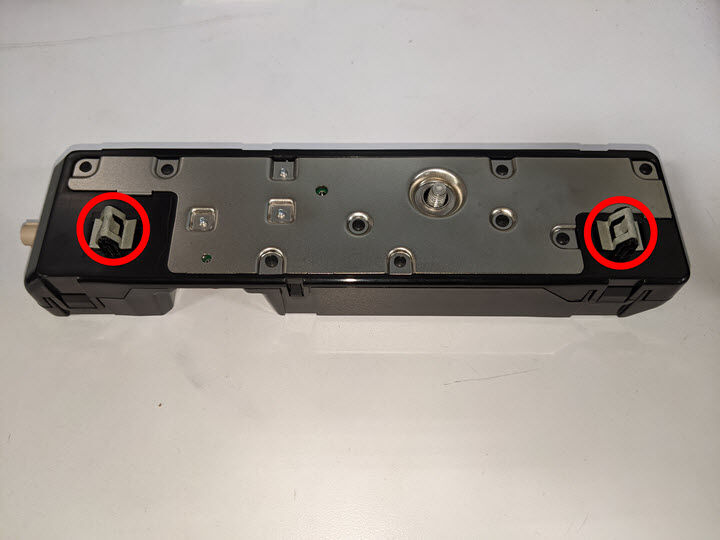

松开将左侧 MIMO 天线固定到车身的卡子（2 个），然后从车上拆下天线。
