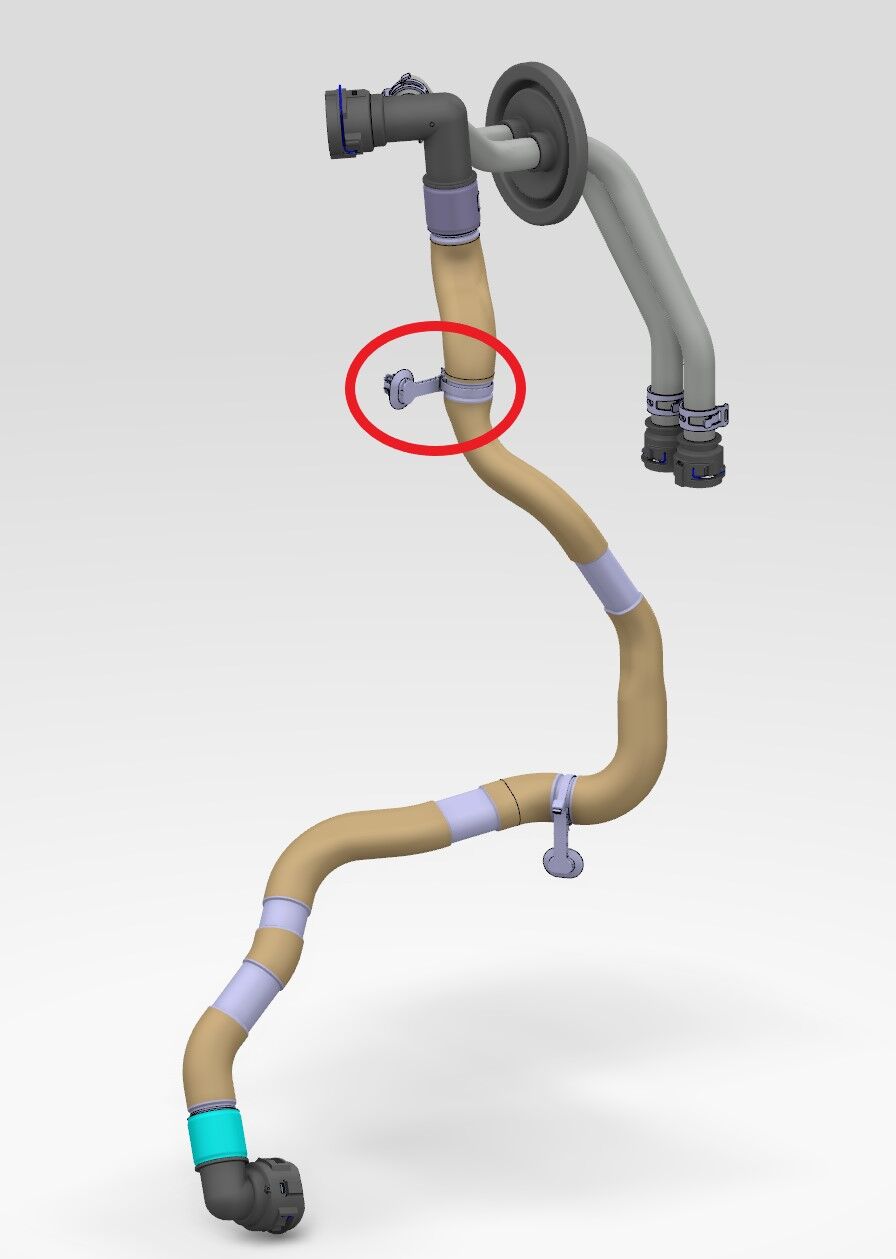

软管 - 电池供给（拆卸和更换）

校正代码 183036021.26 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 举升并支撑车辆。
    注

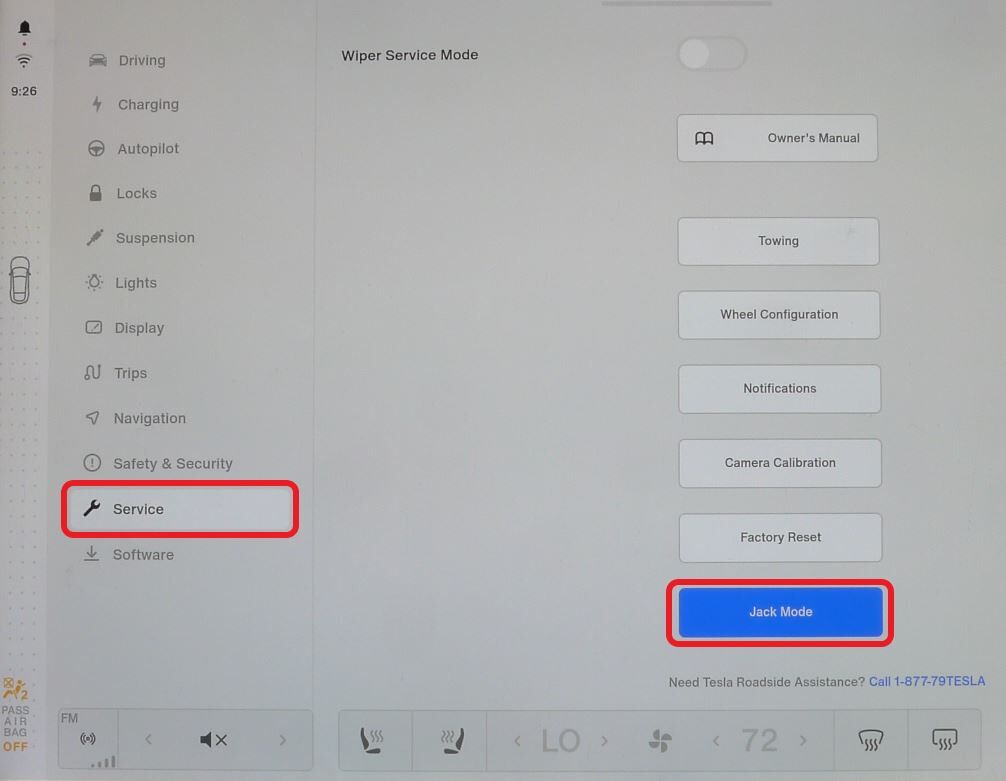

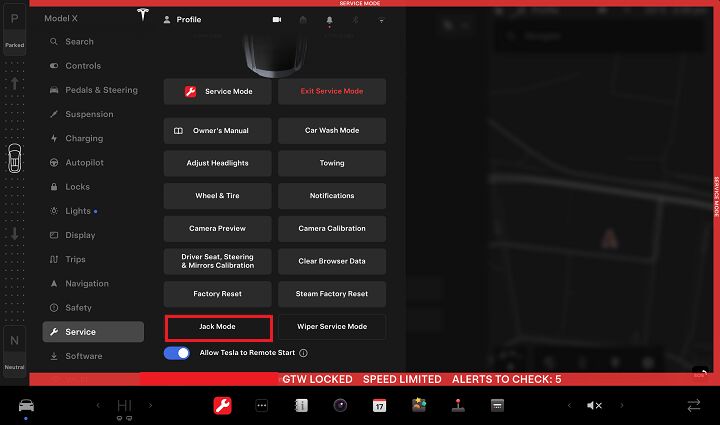

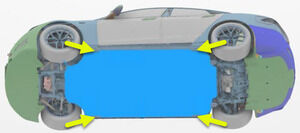

    准备升起车辆，将空气悬架设置为“千斤顶模式”，将举升臂衬垫放在车辆千斤顶垫上。

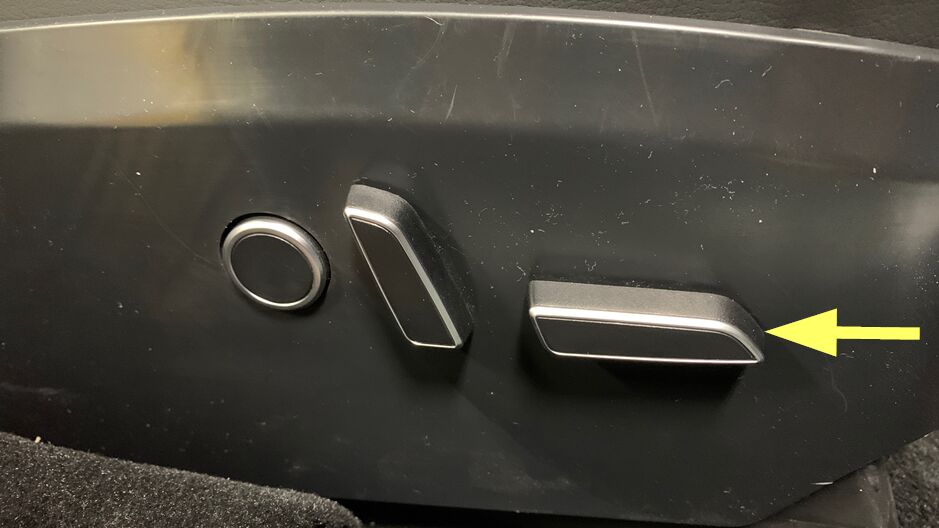

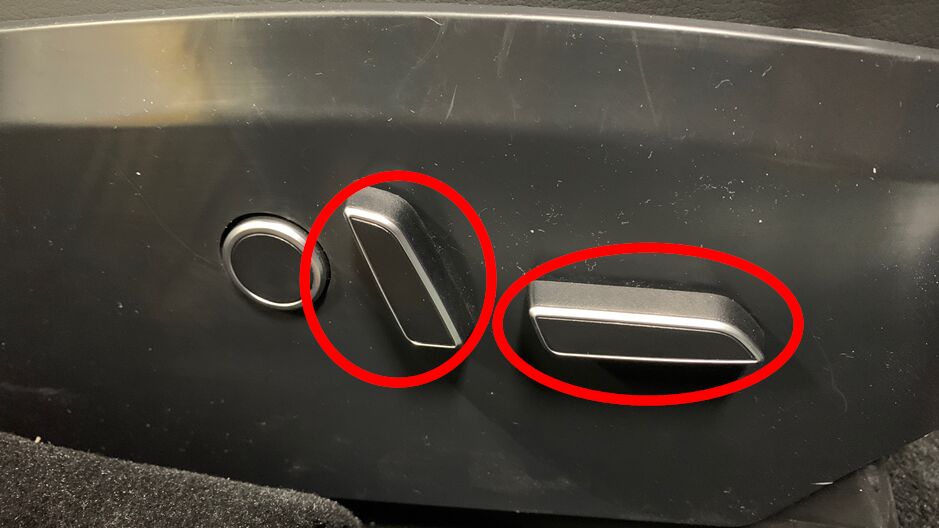

  2. 将右前座椅向后移动。

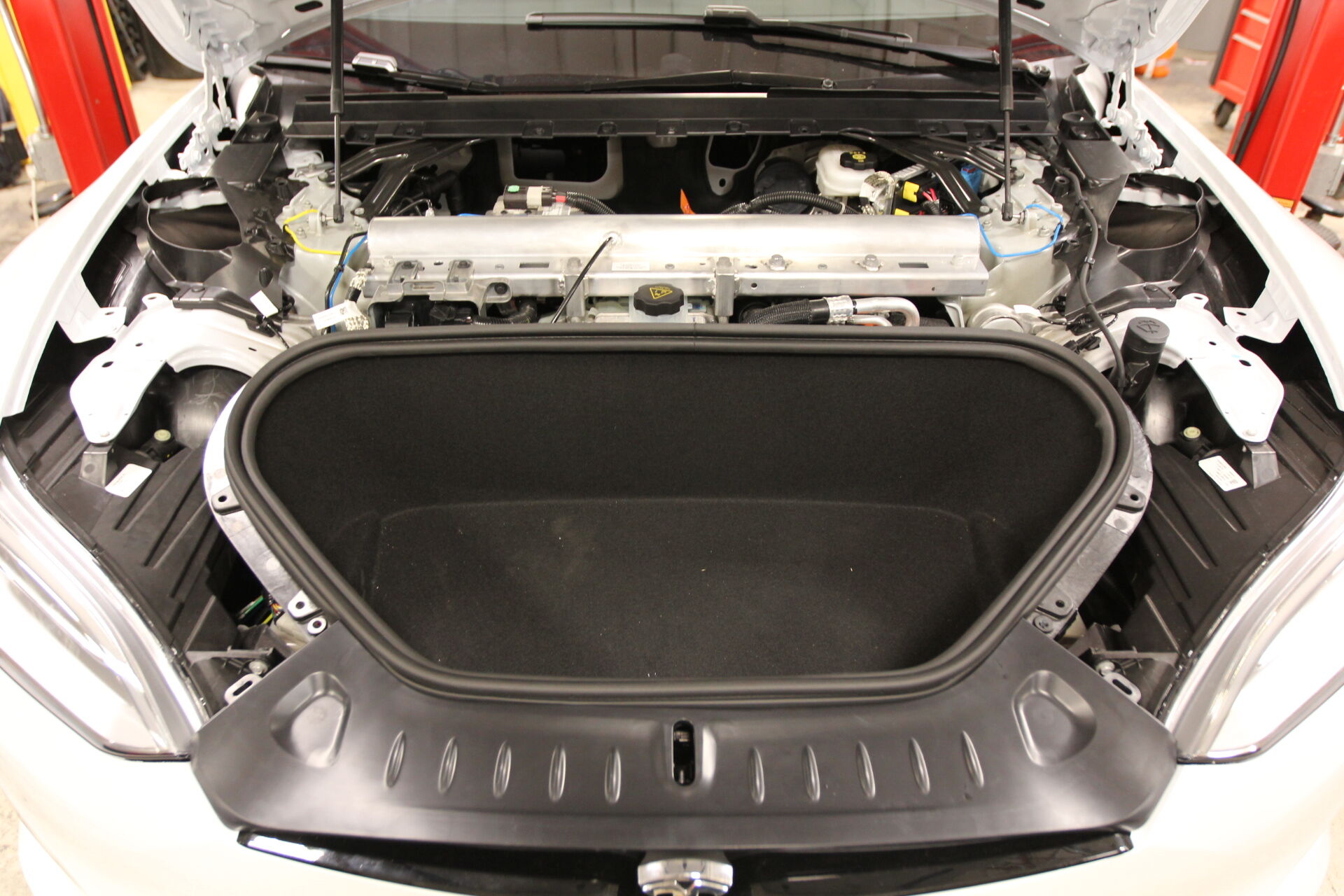

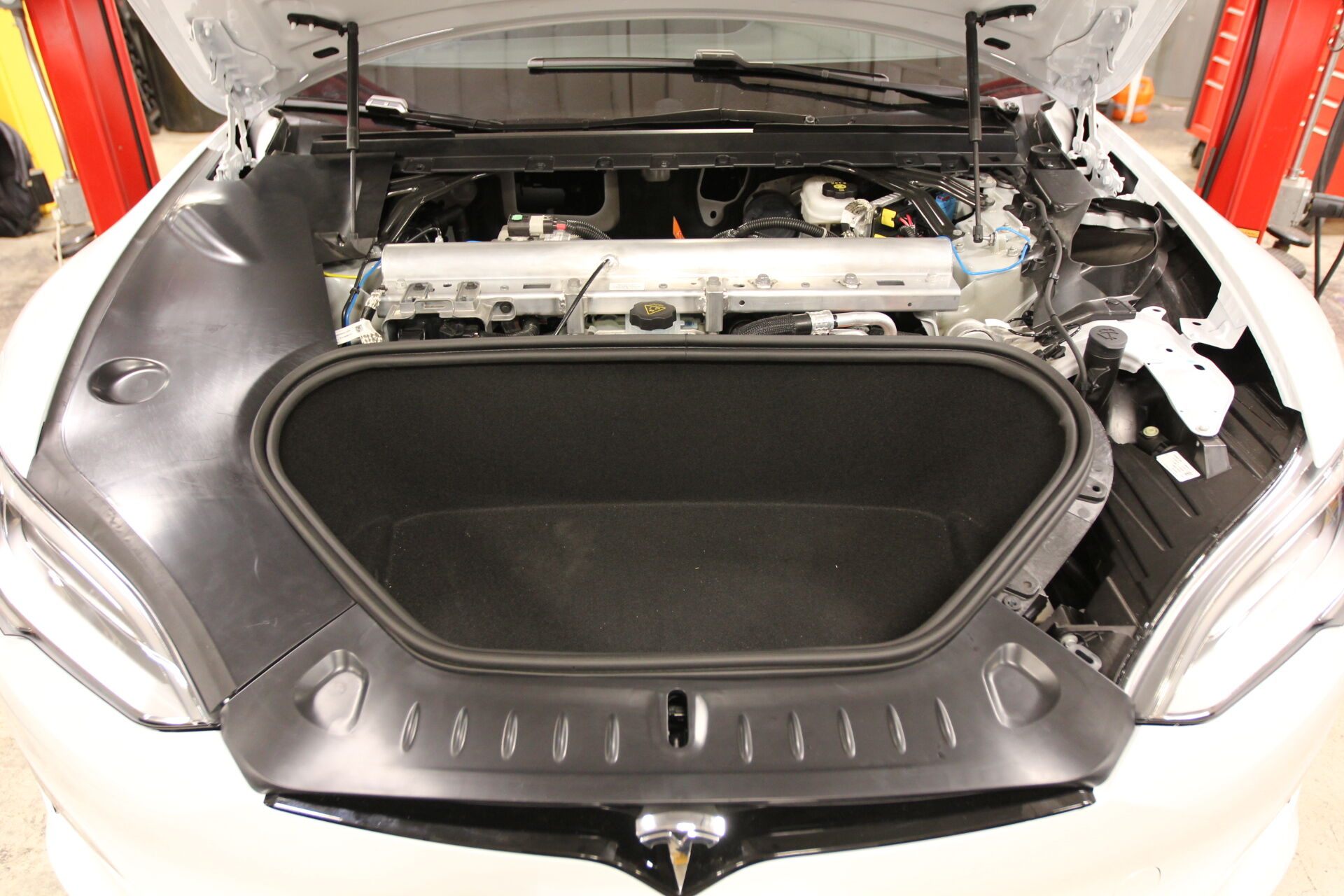

  3. 打开前备箱盖。

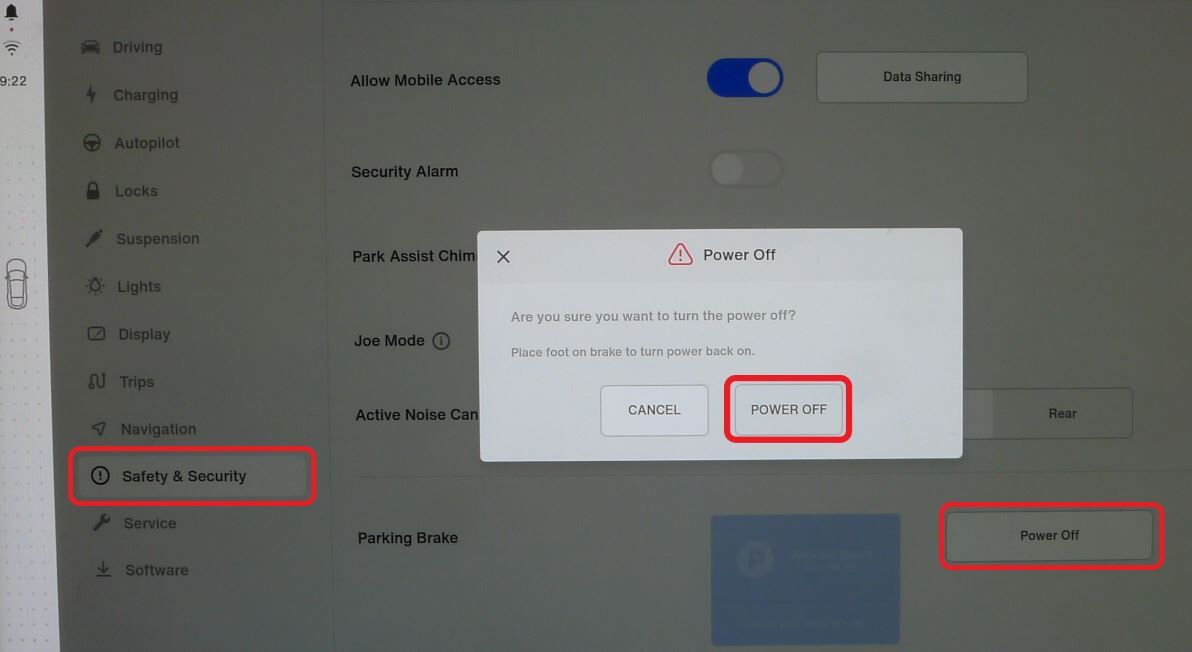

  4. 从中央显示器关闭车辆电源。
    注
    操作如下：Controls > Safety & Security > Power Off。

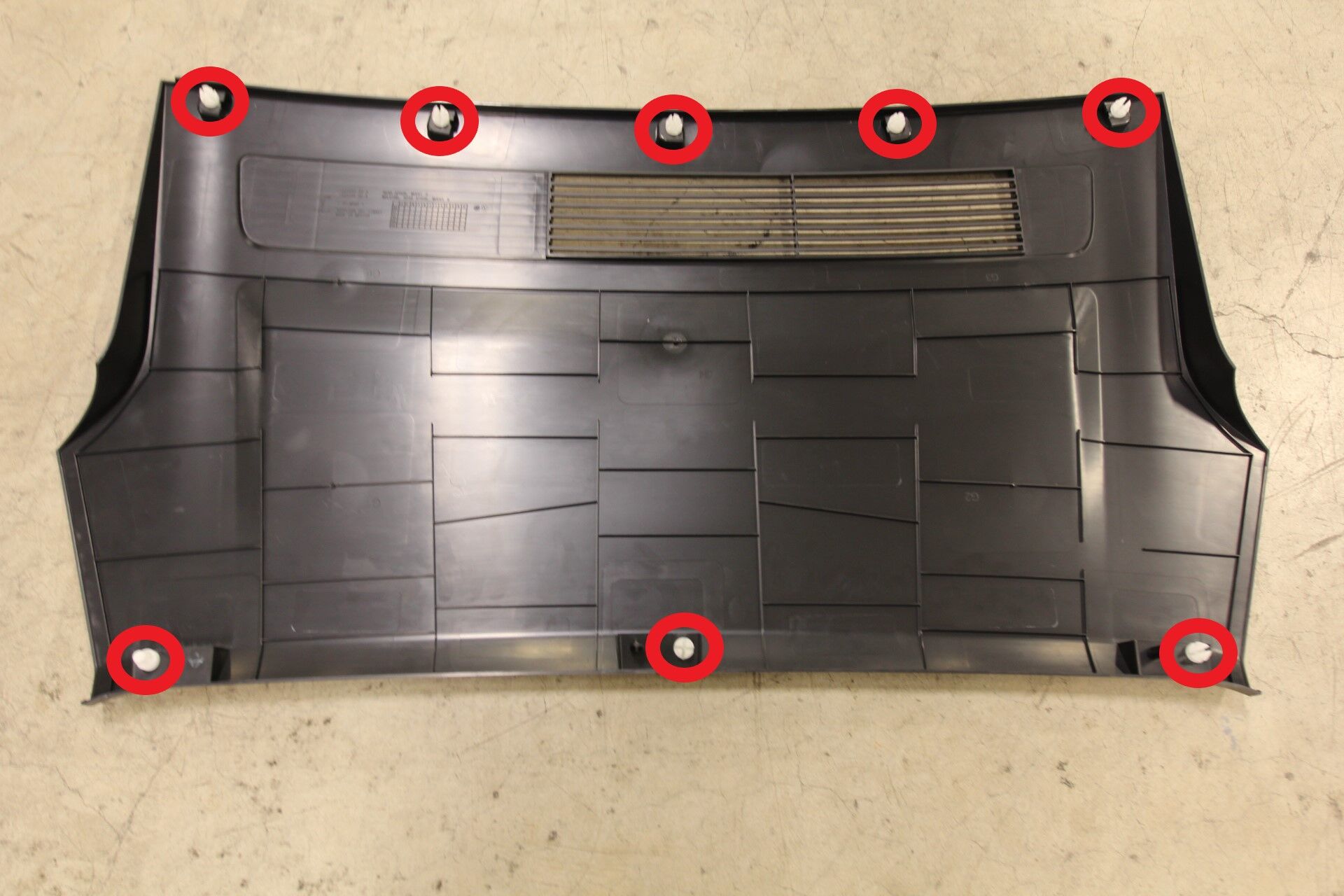

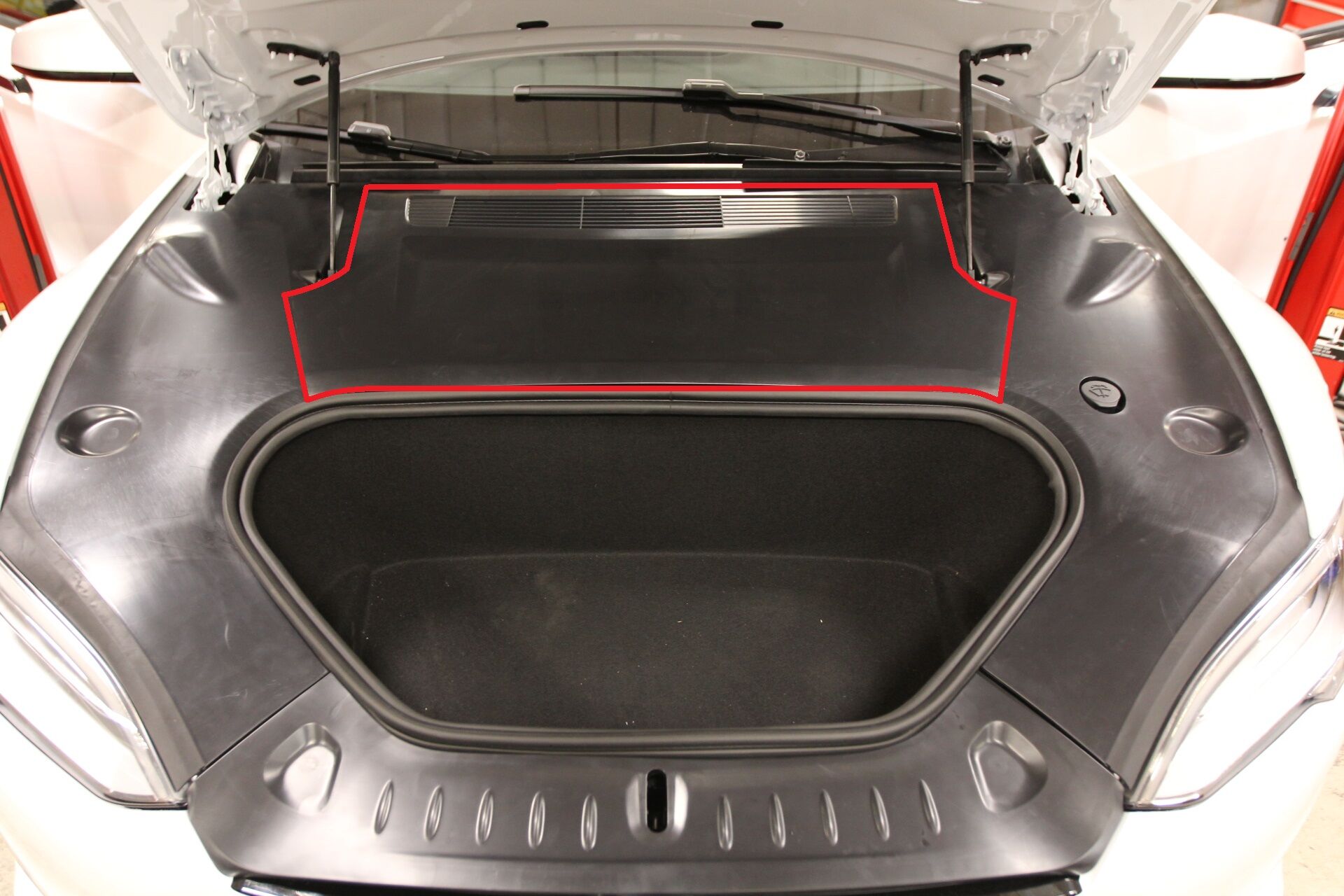

  5. 拆卸前备箱后部挡板。
    注
    8 个卡子。

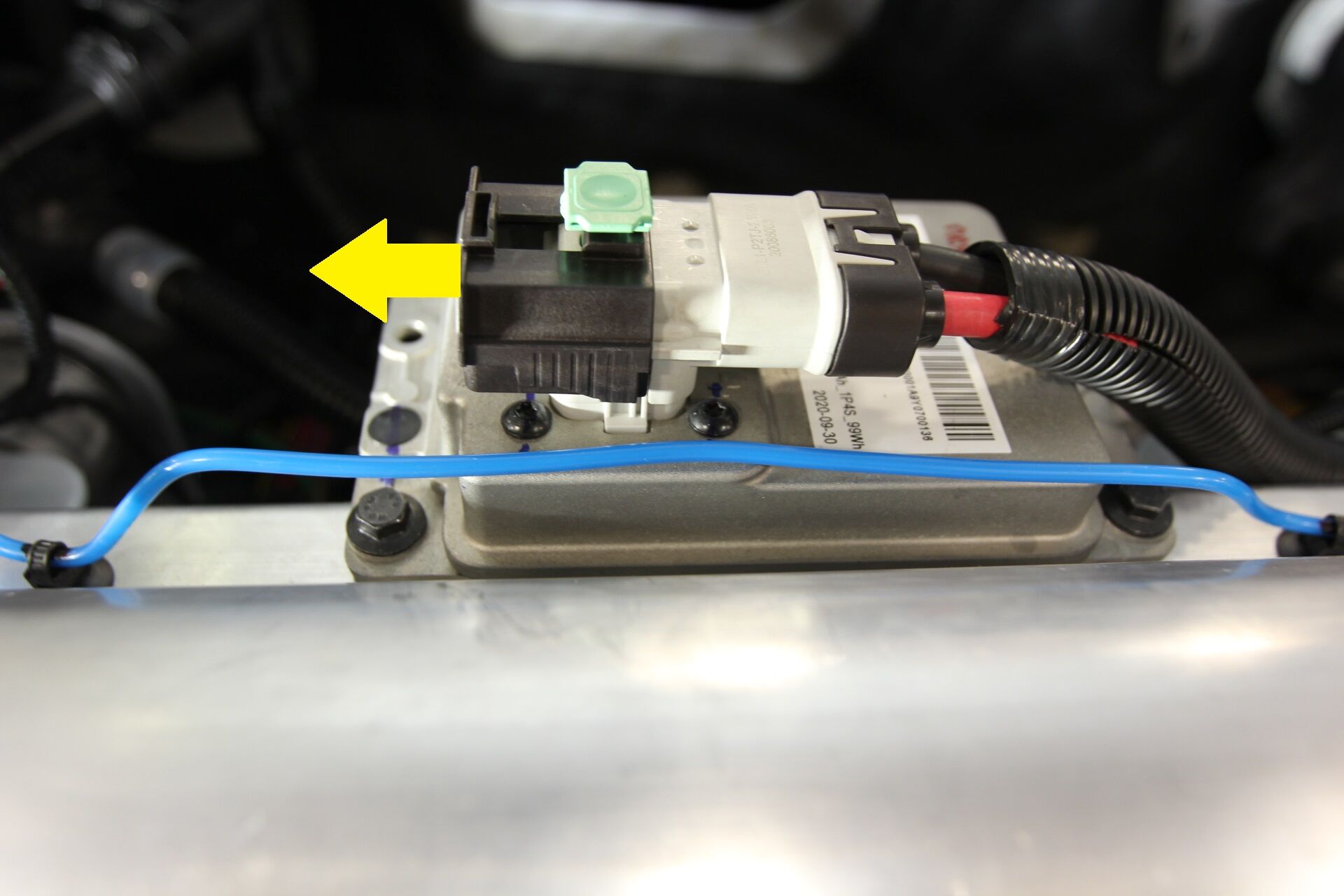

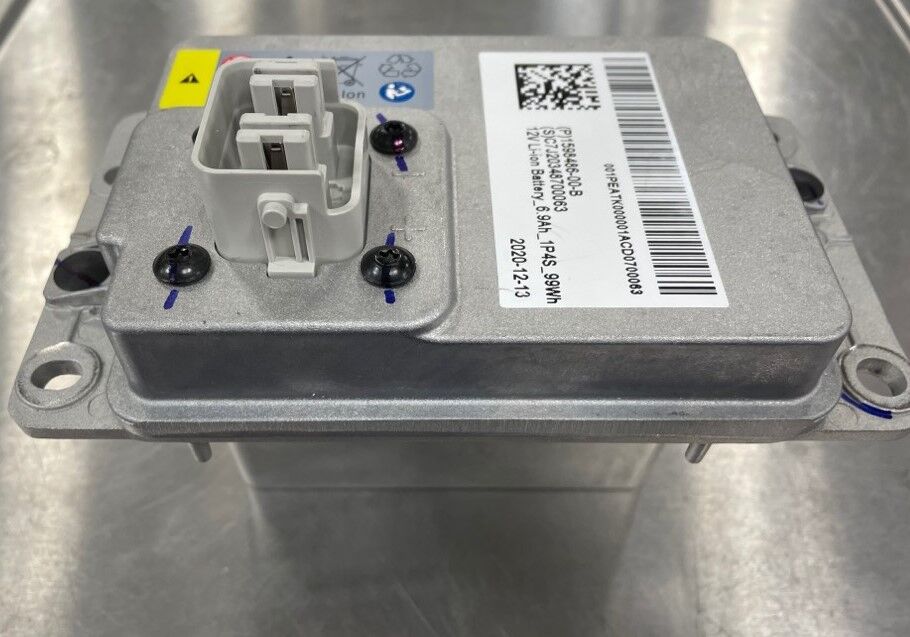

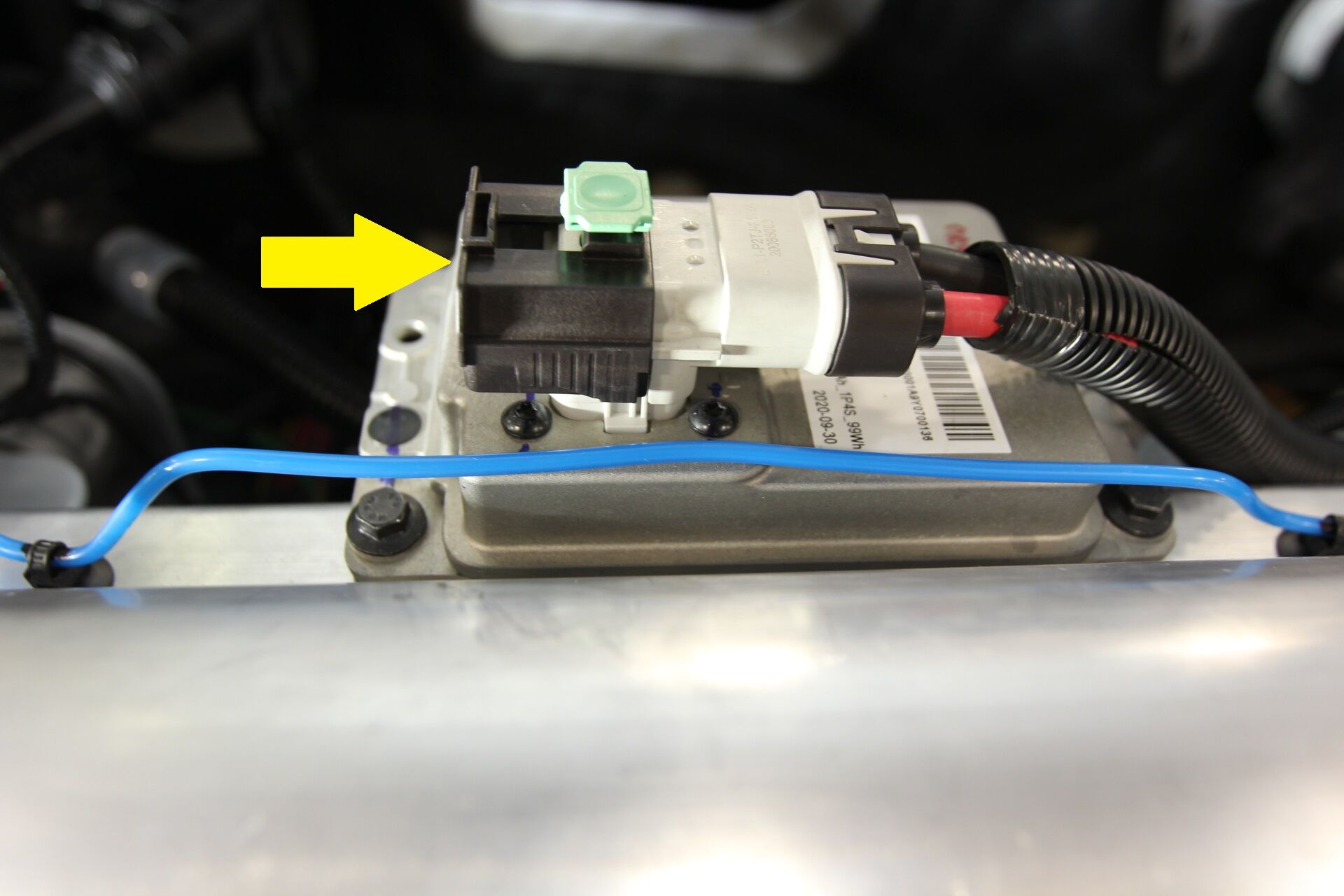

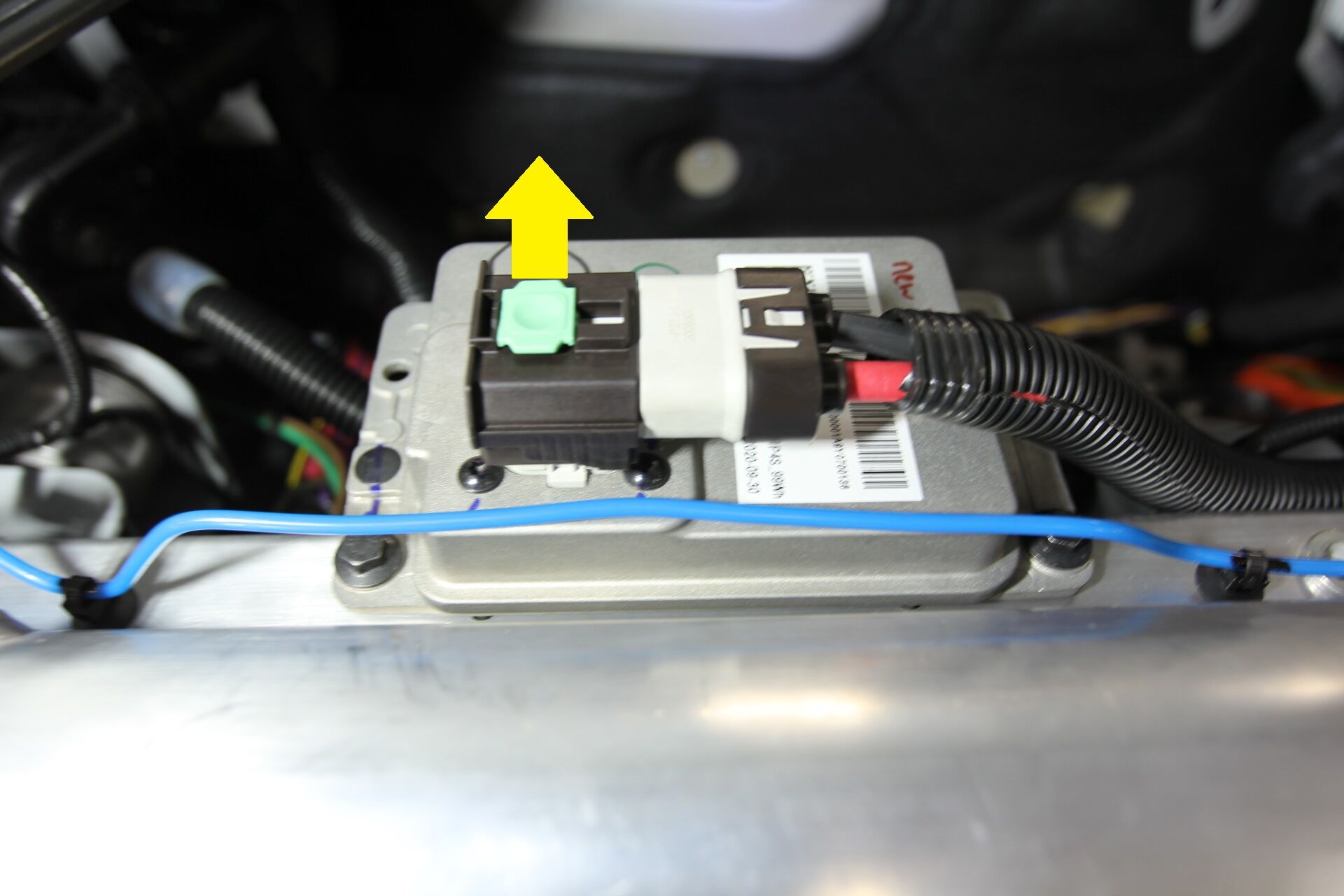

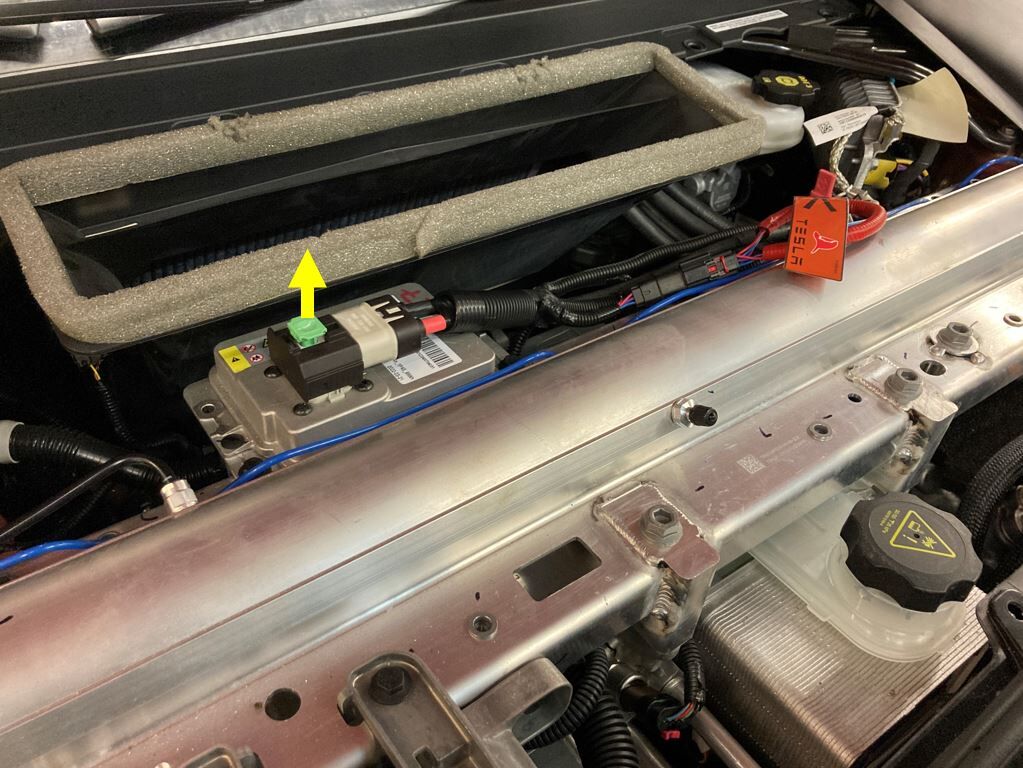

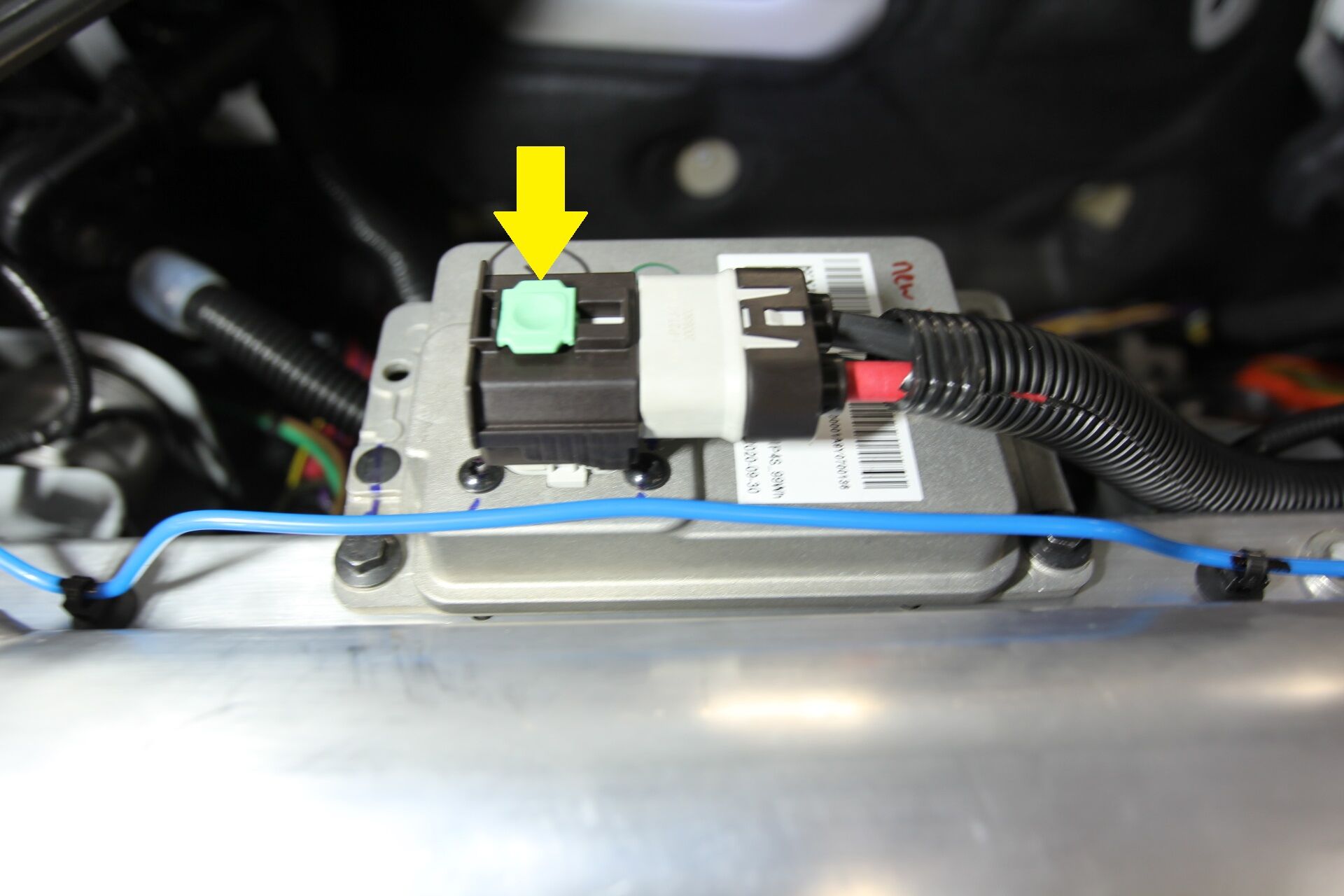

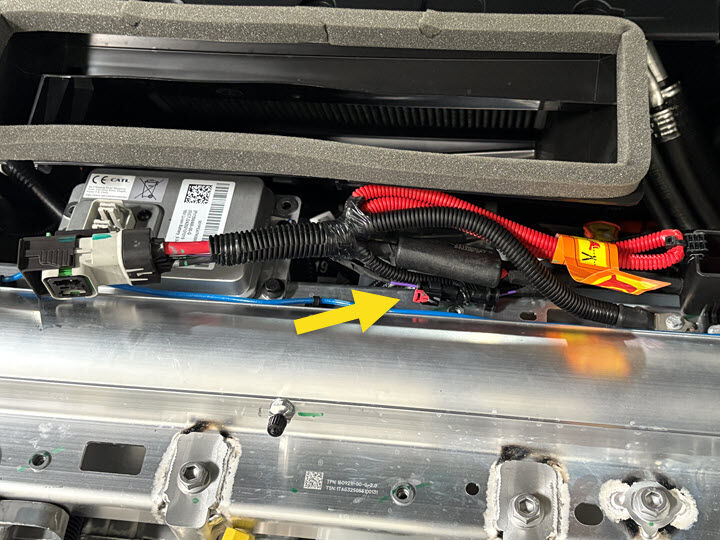

  6. 断开低压电池连接器和紧急响应回路。
    注
    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接。

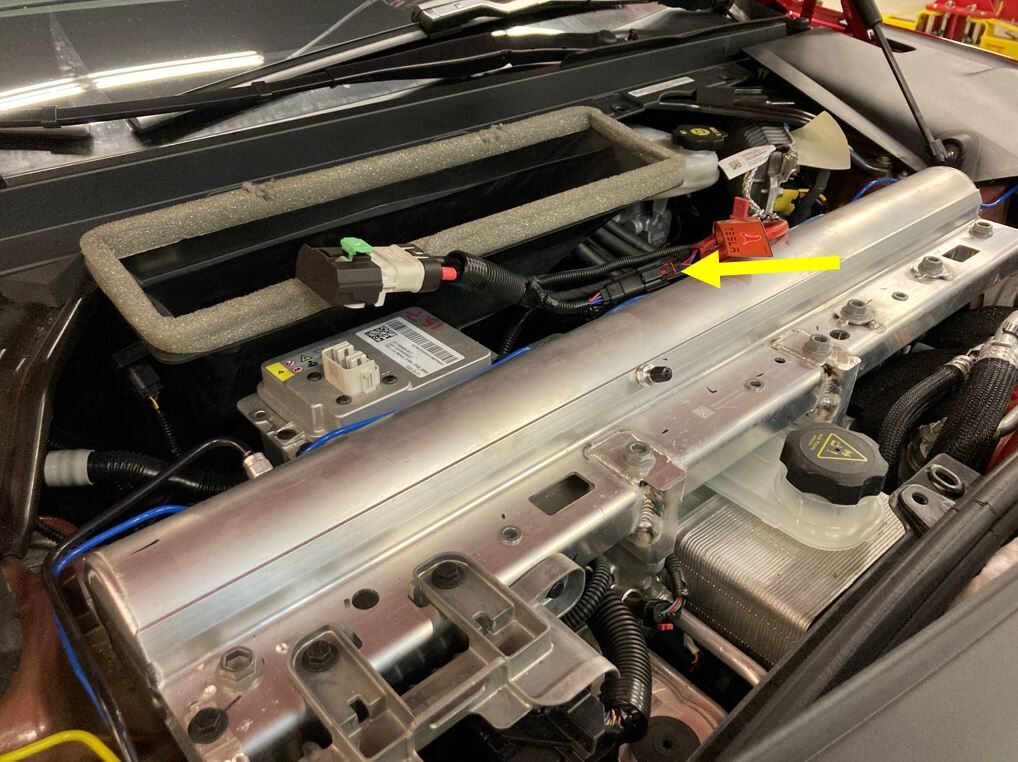

  7. 松开将超级歧管至电池泵供给软管固定到低压电池的卡子。
    注
    1 个卡子。

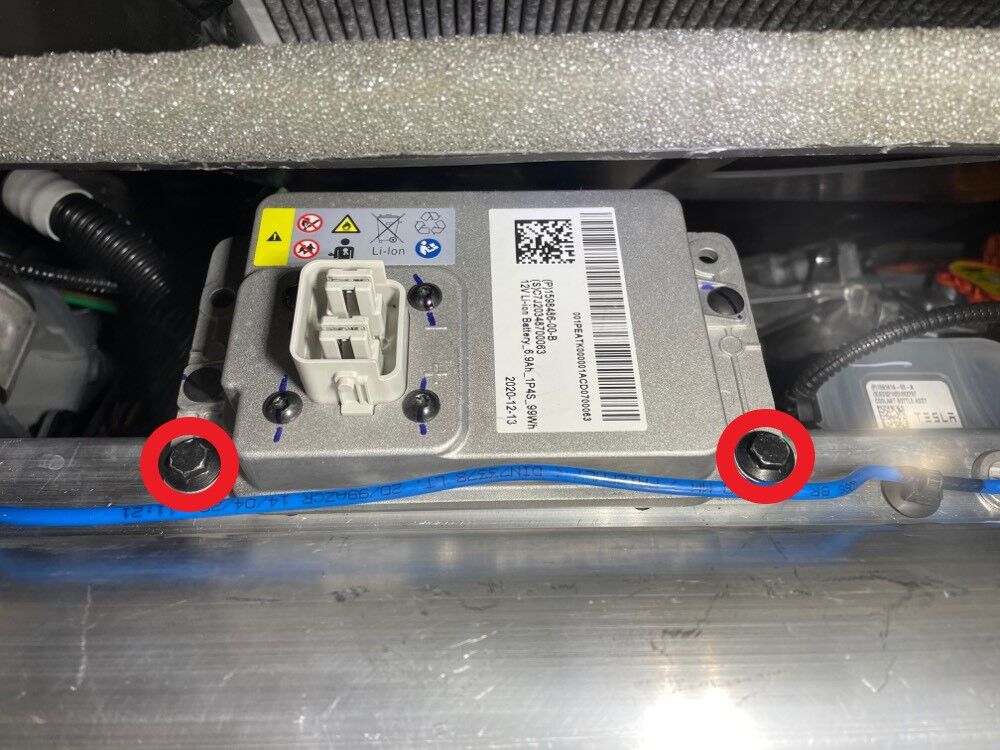

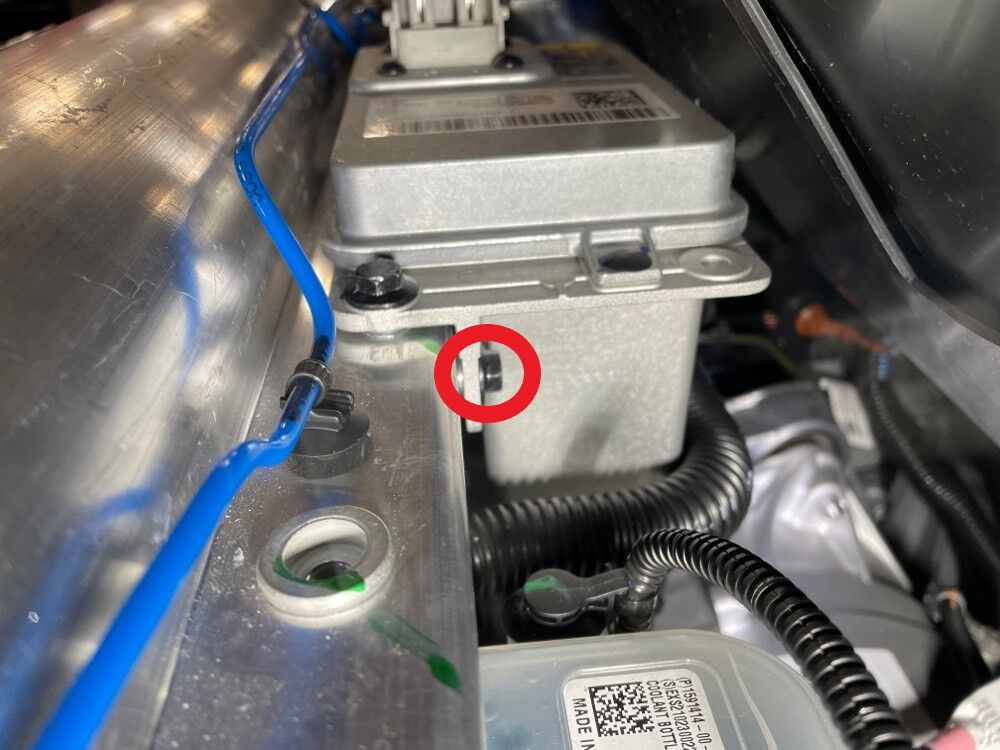

  8. 拆下固定低压电池的紧固件，移至一旁。
    注

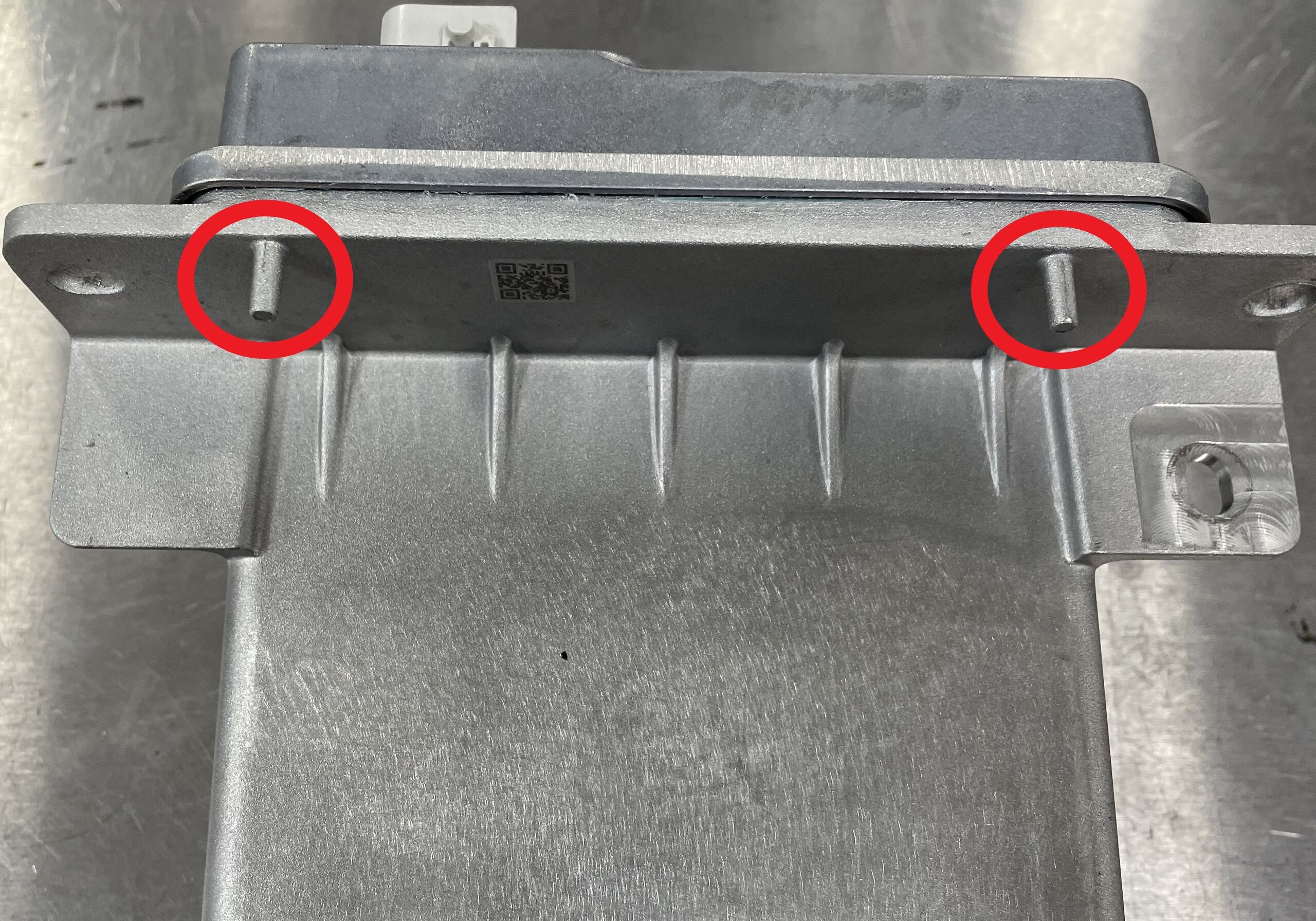

    3 个螺栓，10 毫米，9 Nm，2 个固定销；注意固定销位置，小心地将总成移至一旁。

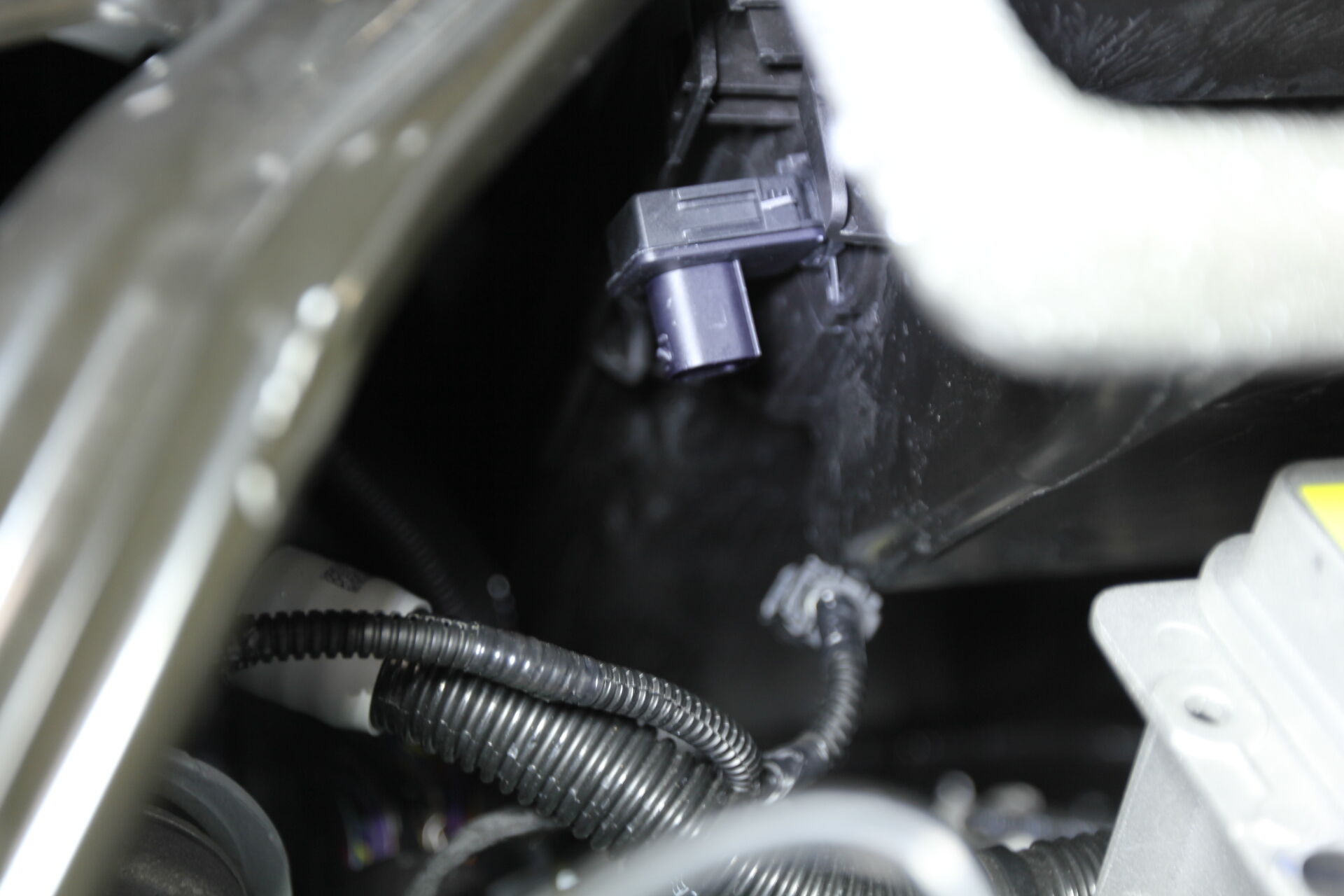

  9. 松开空气质量传感器连接。
    注
    1 个连接器。

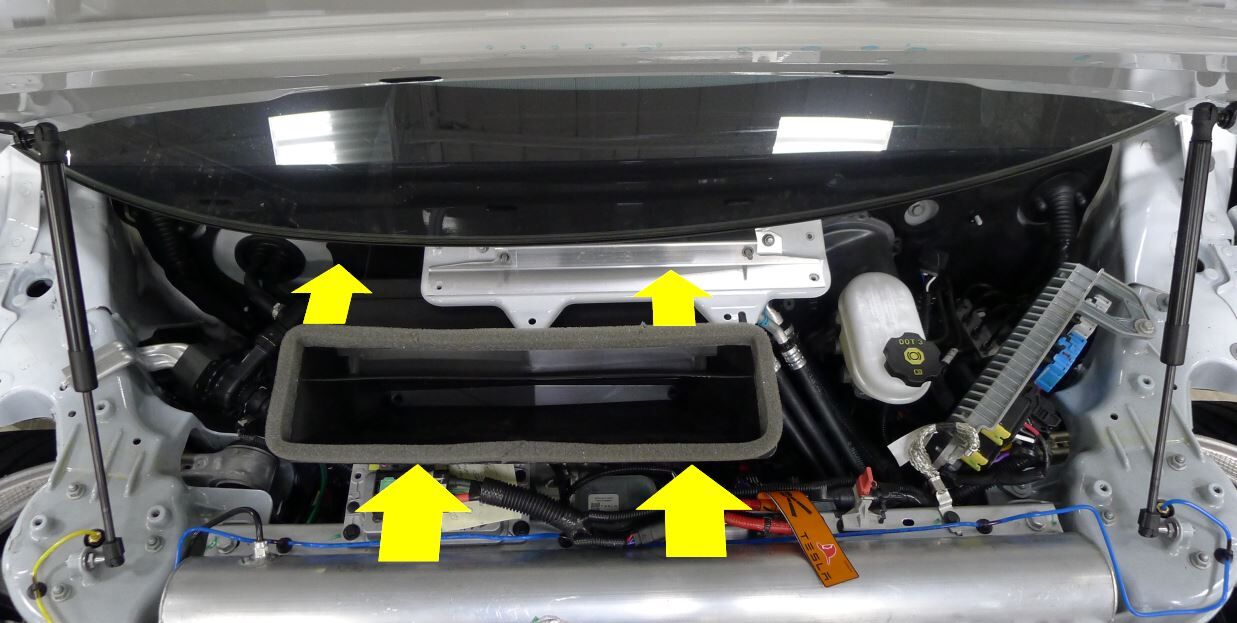

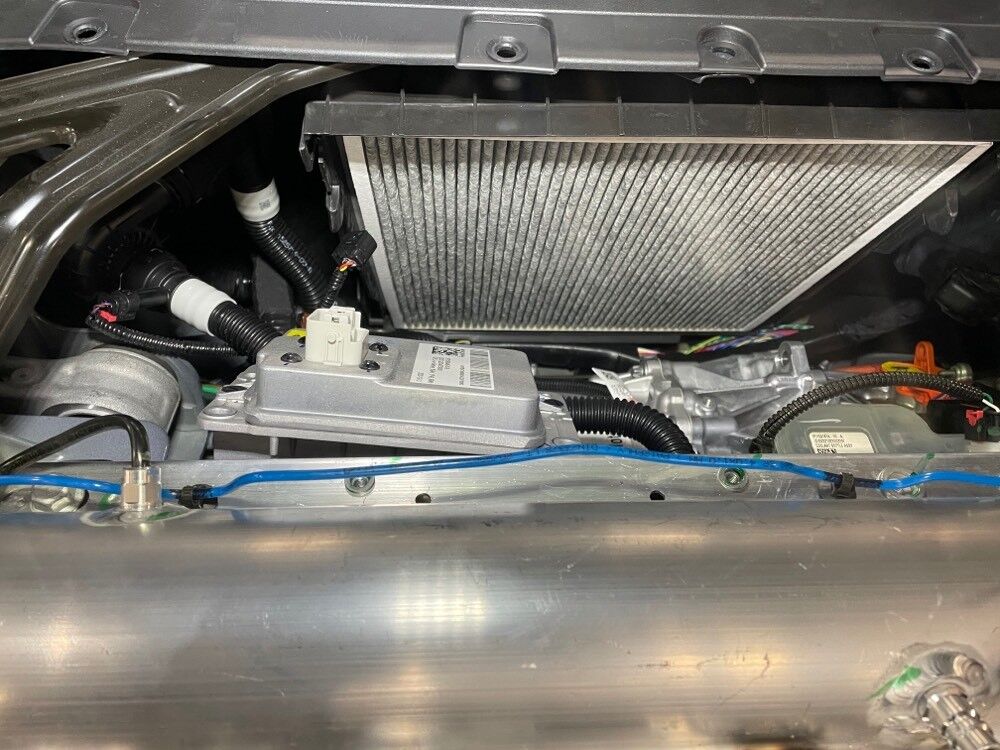

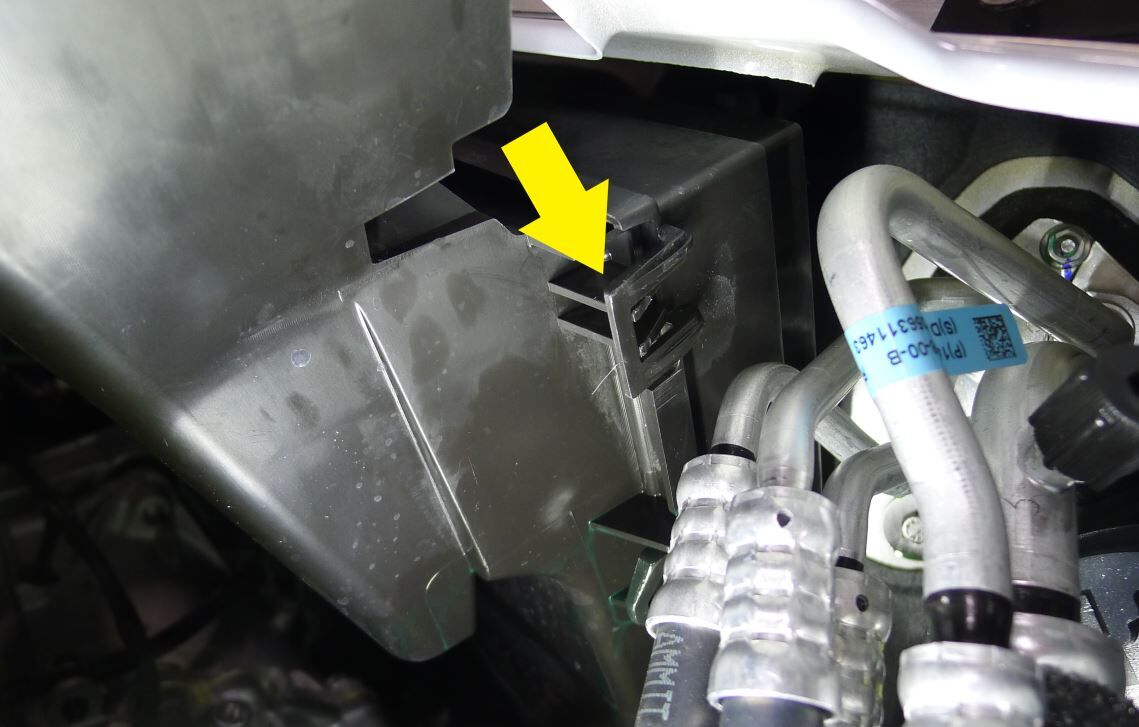

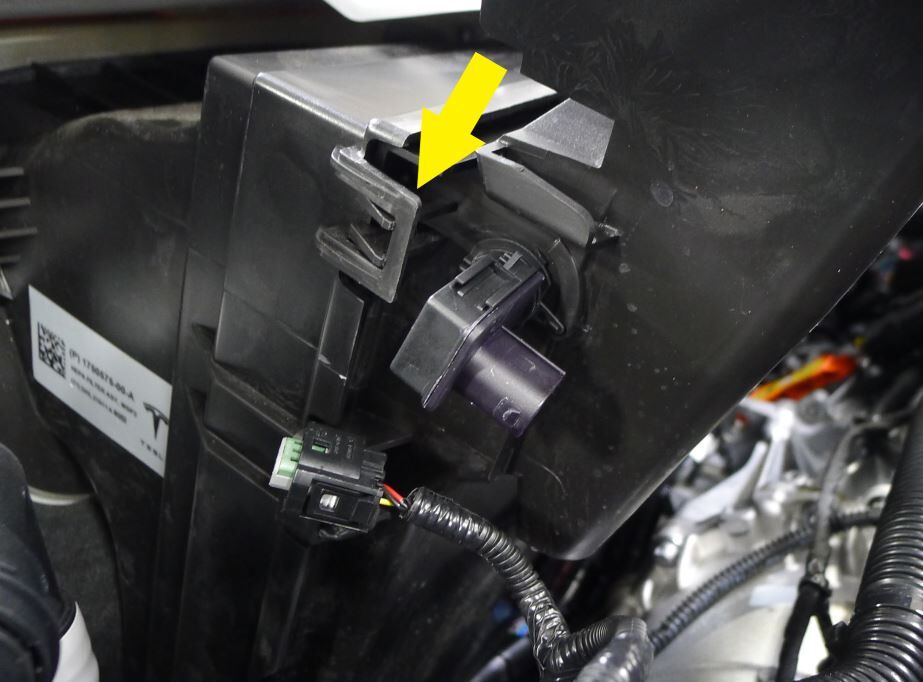

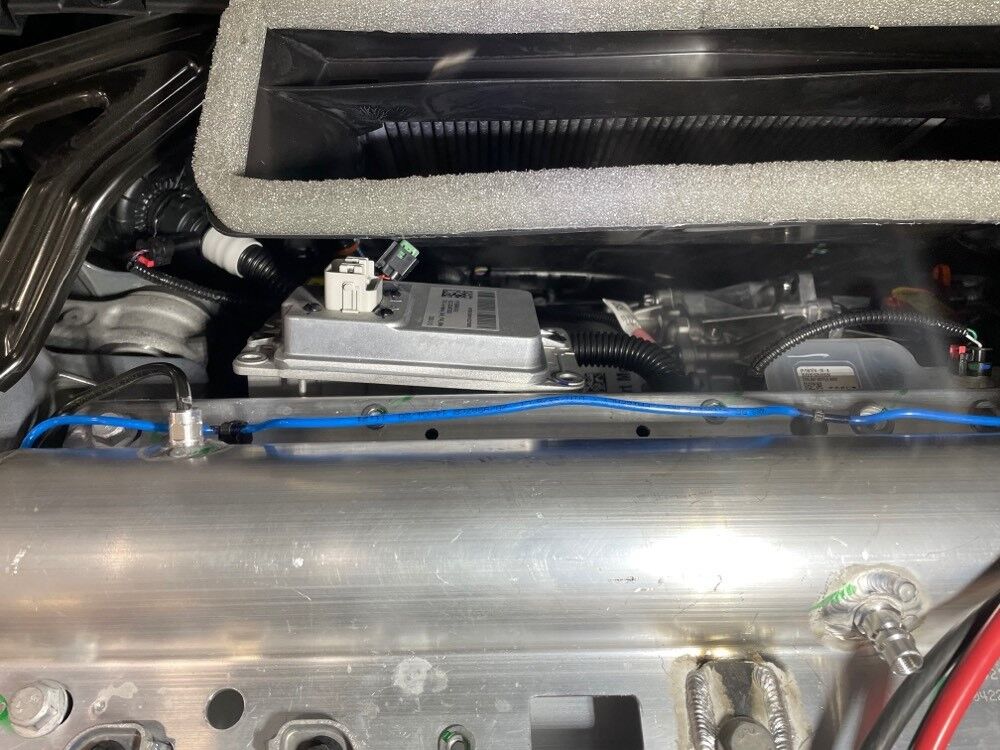

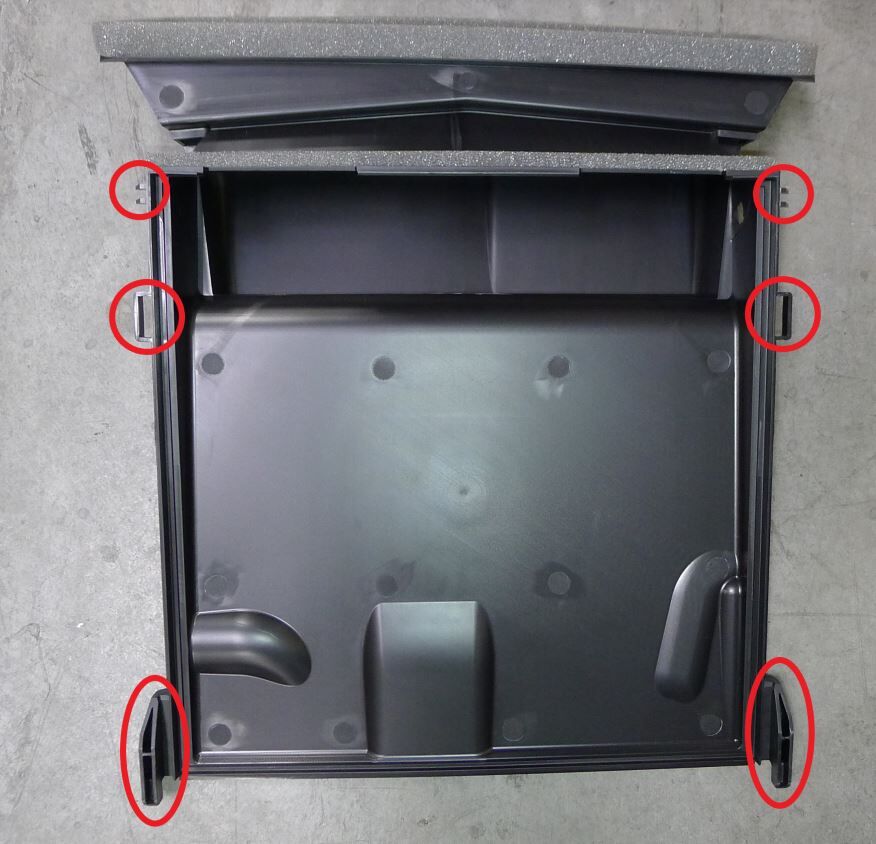

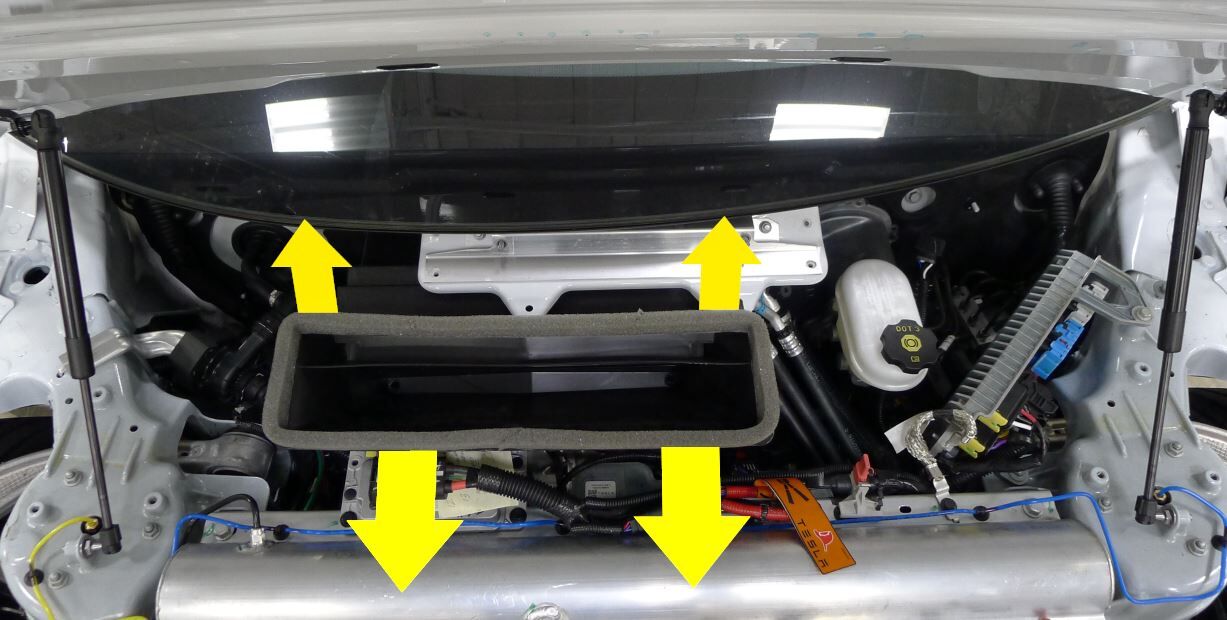

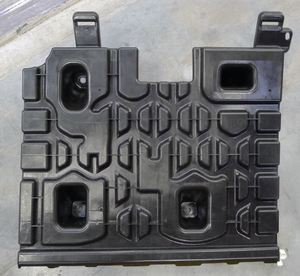

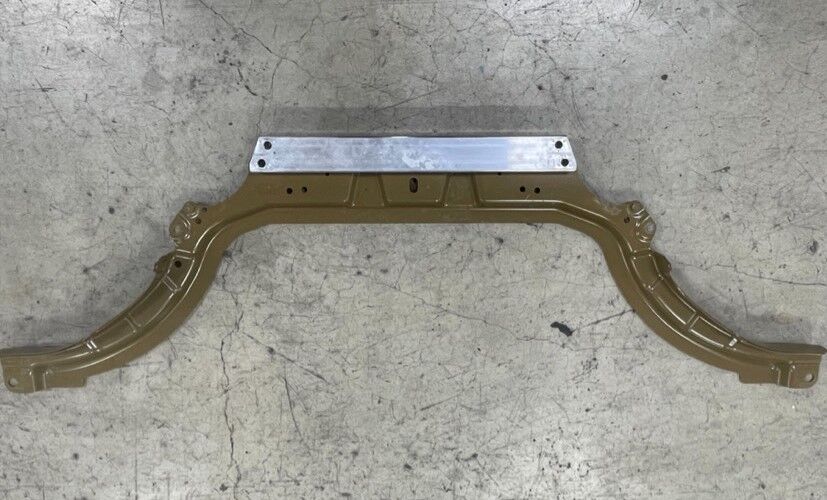

  10. 拆下高效分子空气 (HEPA) 过滤器总成盖板。

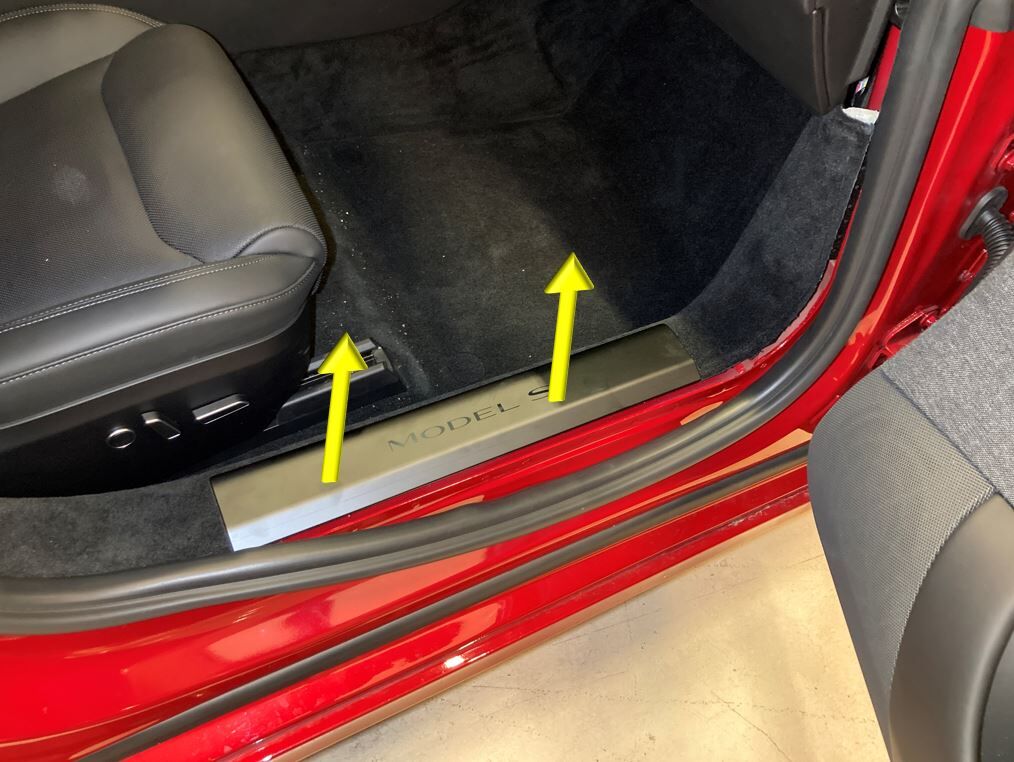

    注
    2 个锁片，2 个固定销，2 个槽；请小心操作，切勿损坏安装卡子；将盖板向前并向上移动到 V 型支架横梁前方。
  11. 将低压电池从车上拆下。

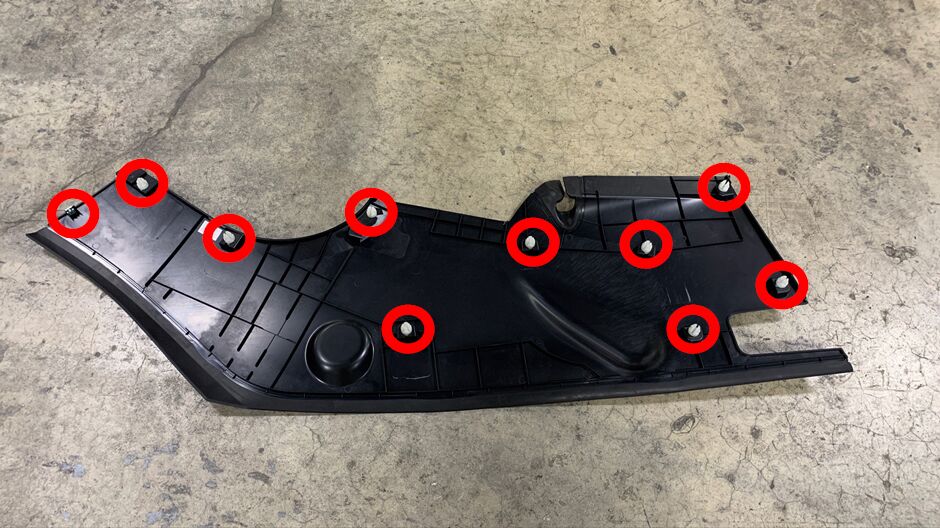

  12. 拆下前备箱右侧挡板。
    注
    10 个卡子。

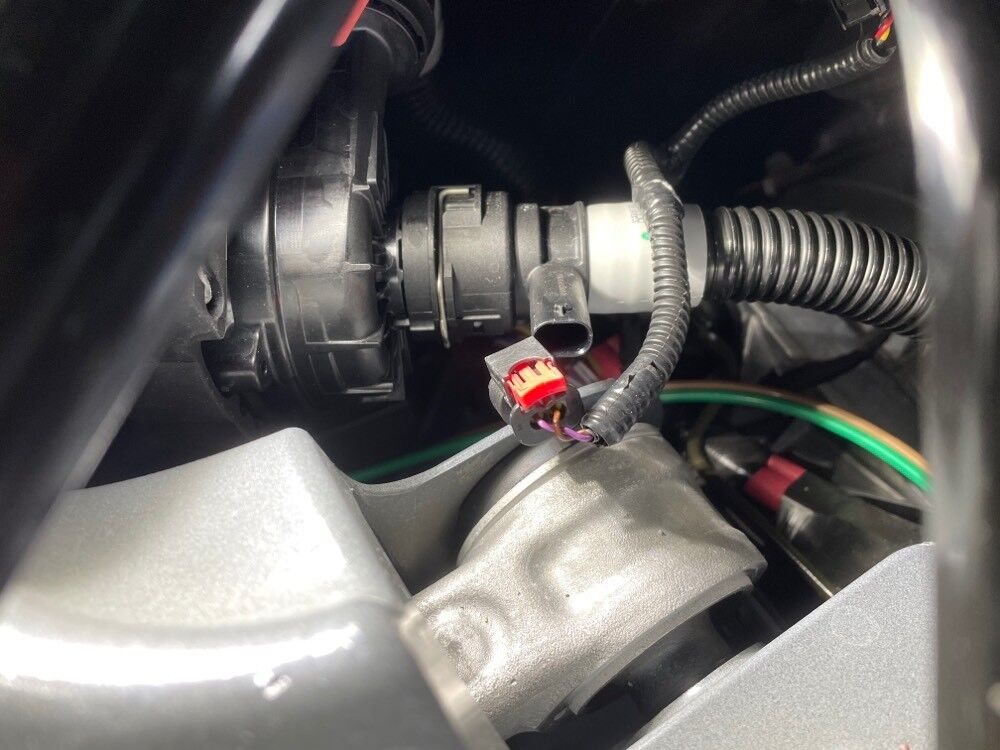

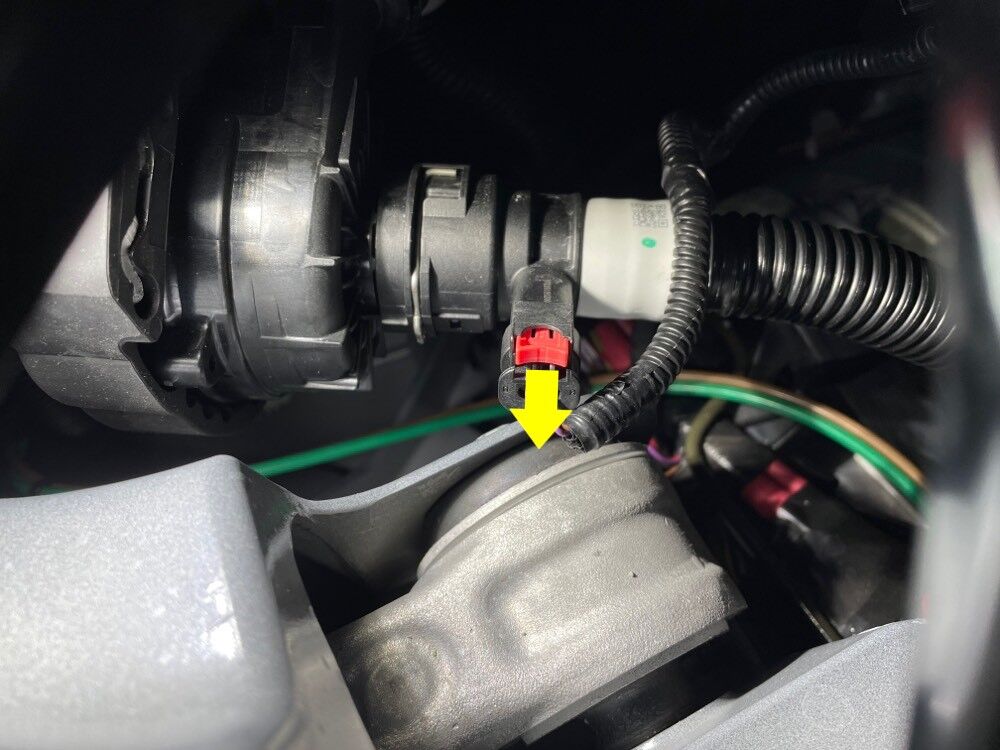

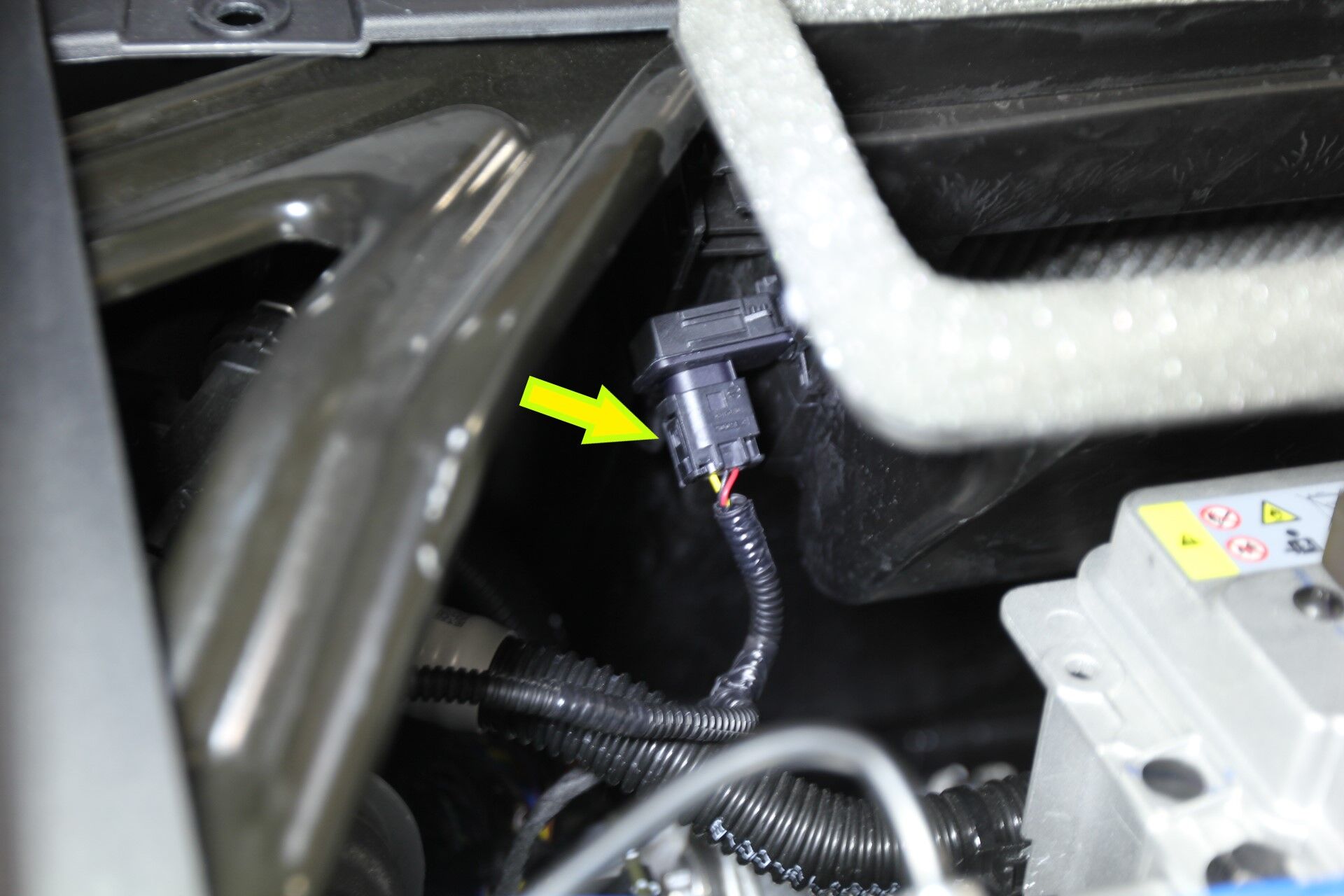

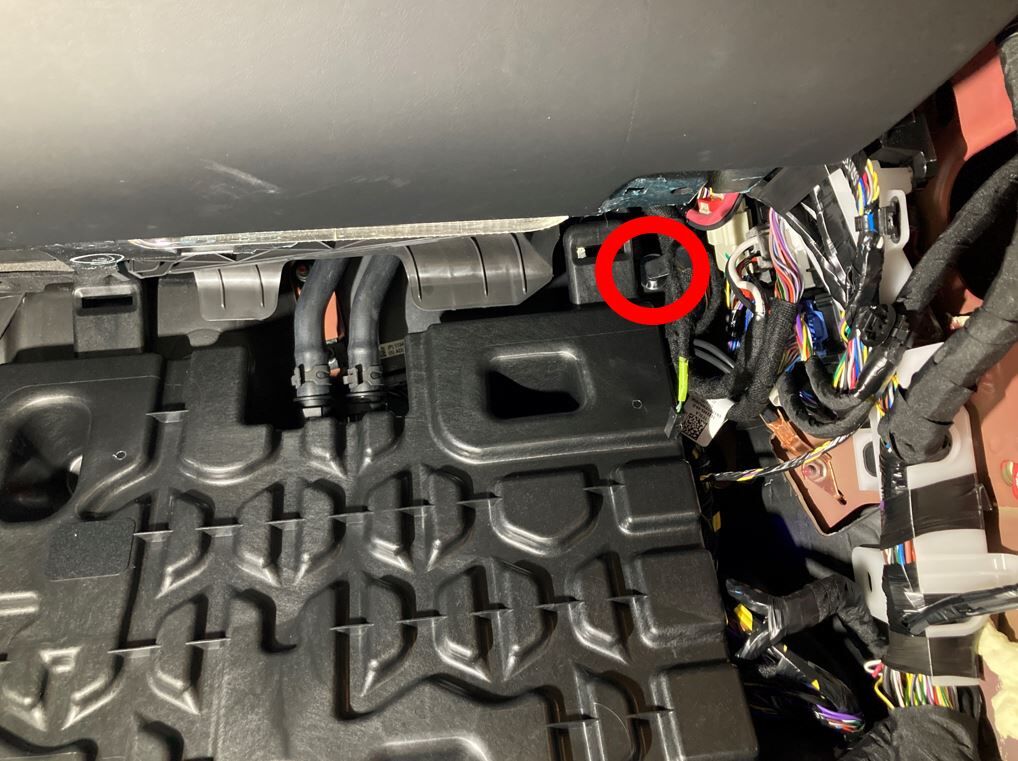

  13. 松开电池冷却液温度传感器连接。
    注
    1 个锁定连接器；松开红色锁片并向外滑动以断开连接。

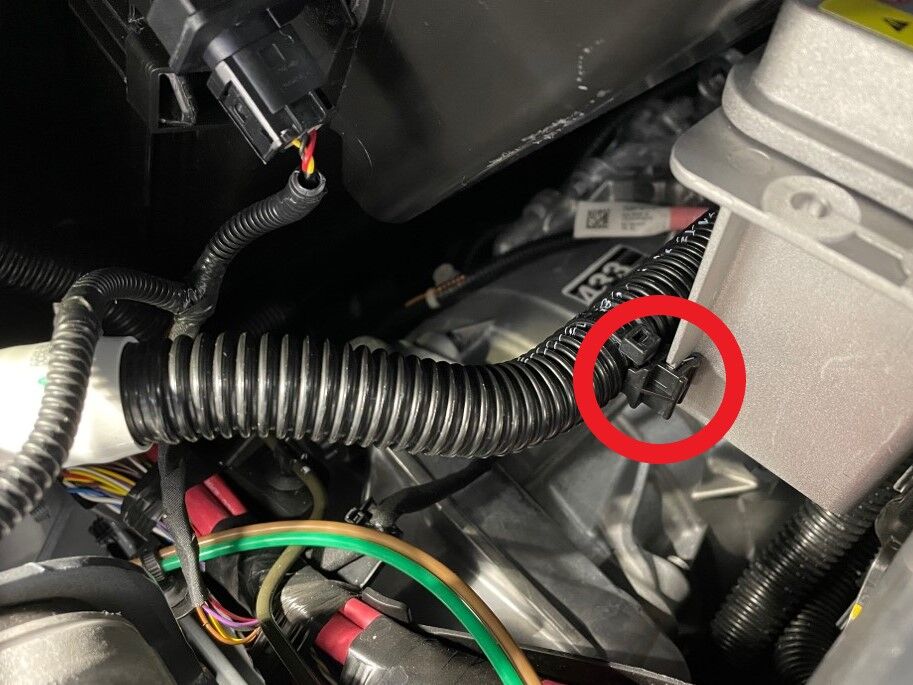

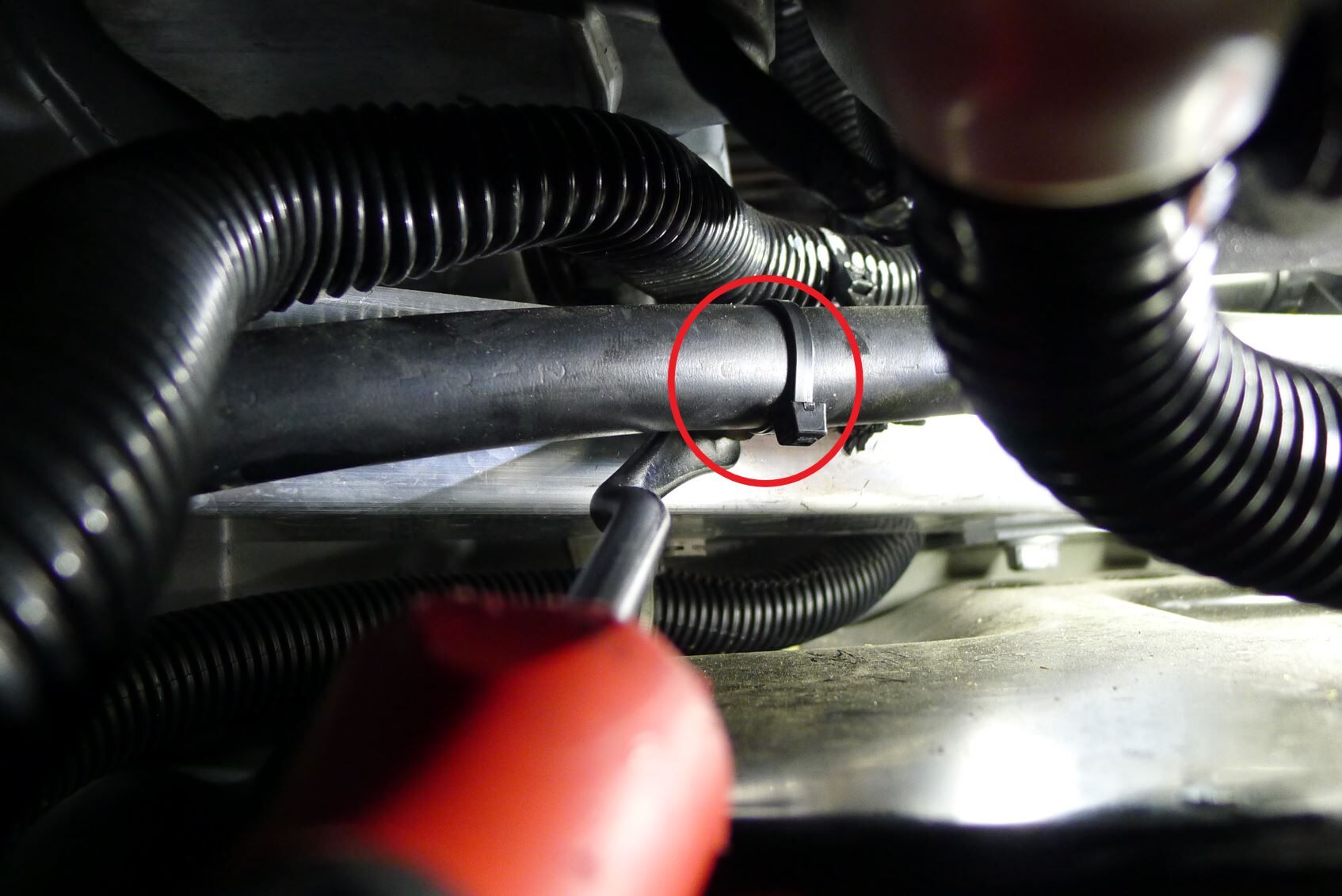

  14. 拆下将电池泵供液管固定至右侧行李箱线束的卡子。
    注
    1 个卡子。
  15. 在电池冷却液泵下方放置吸收性材料。
    注
    放置吸收性材料，吸收流出的冷却液。

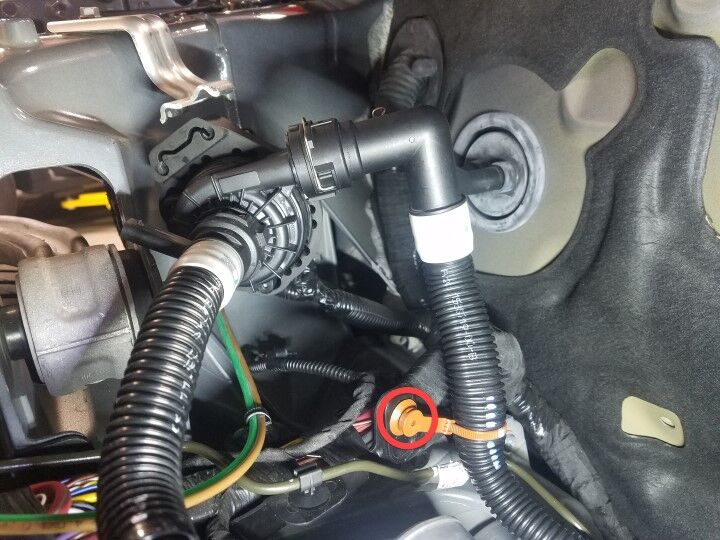

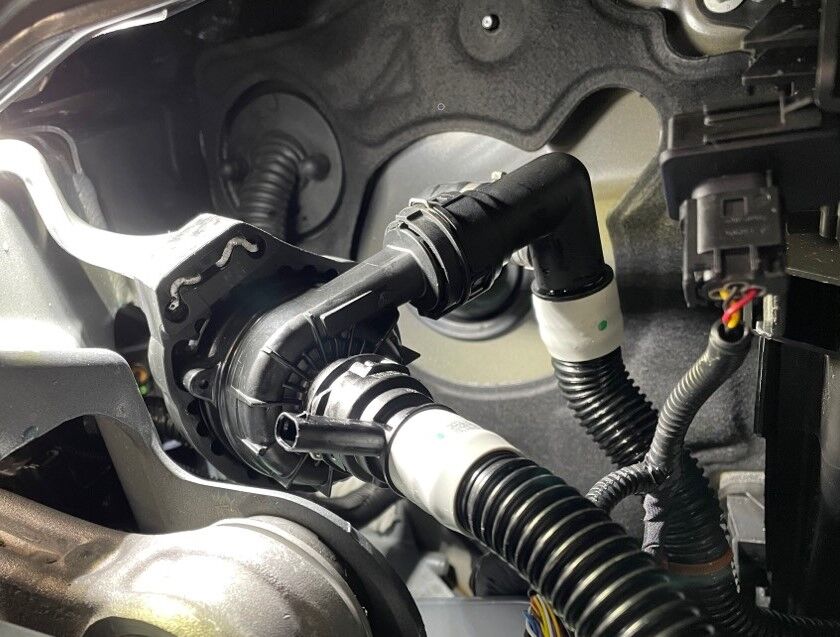

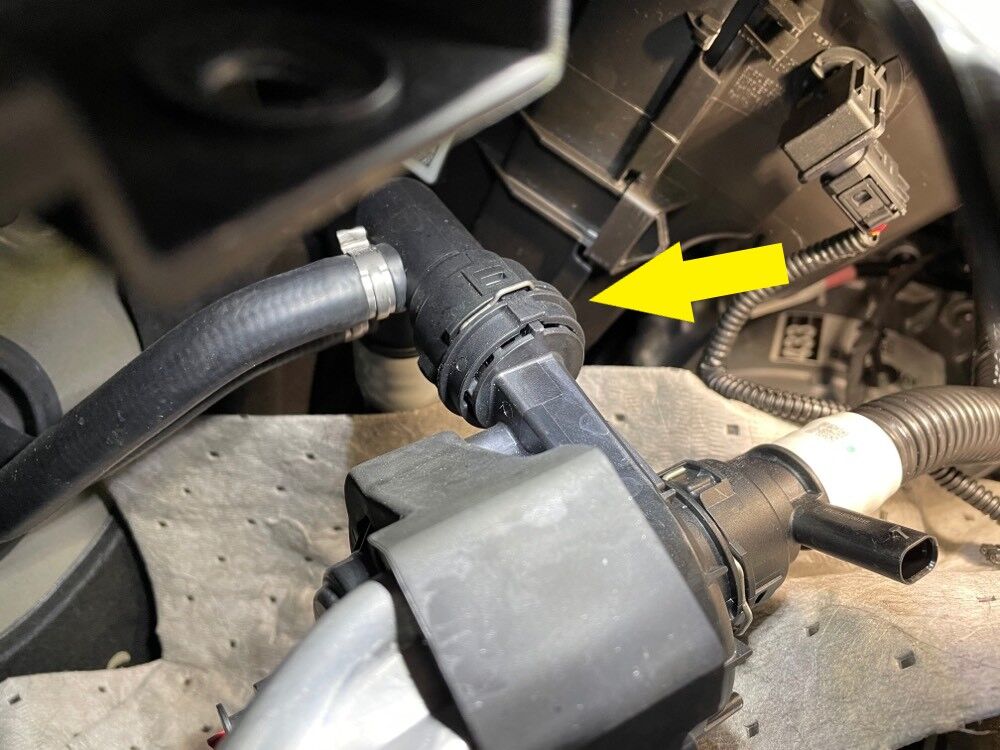

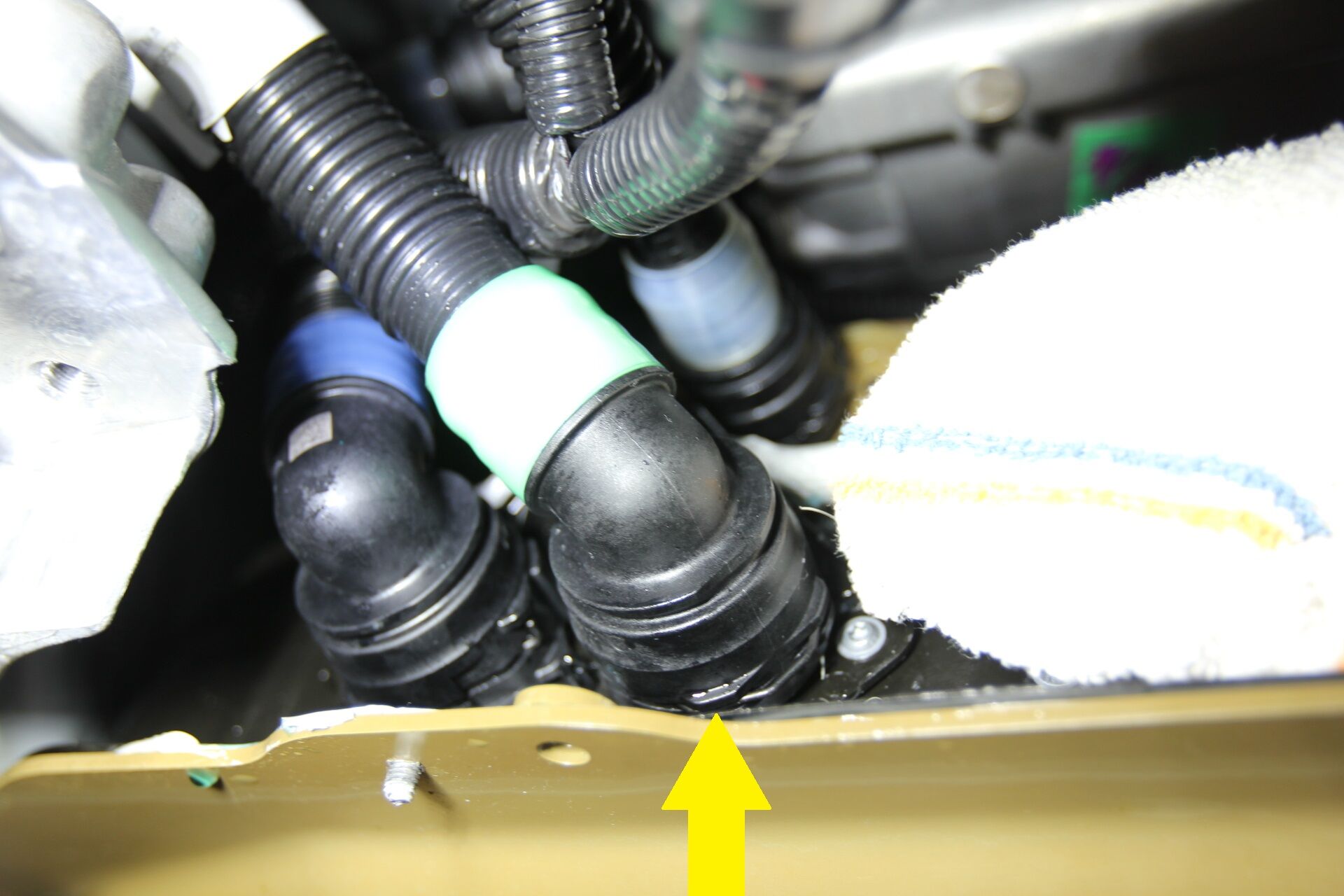

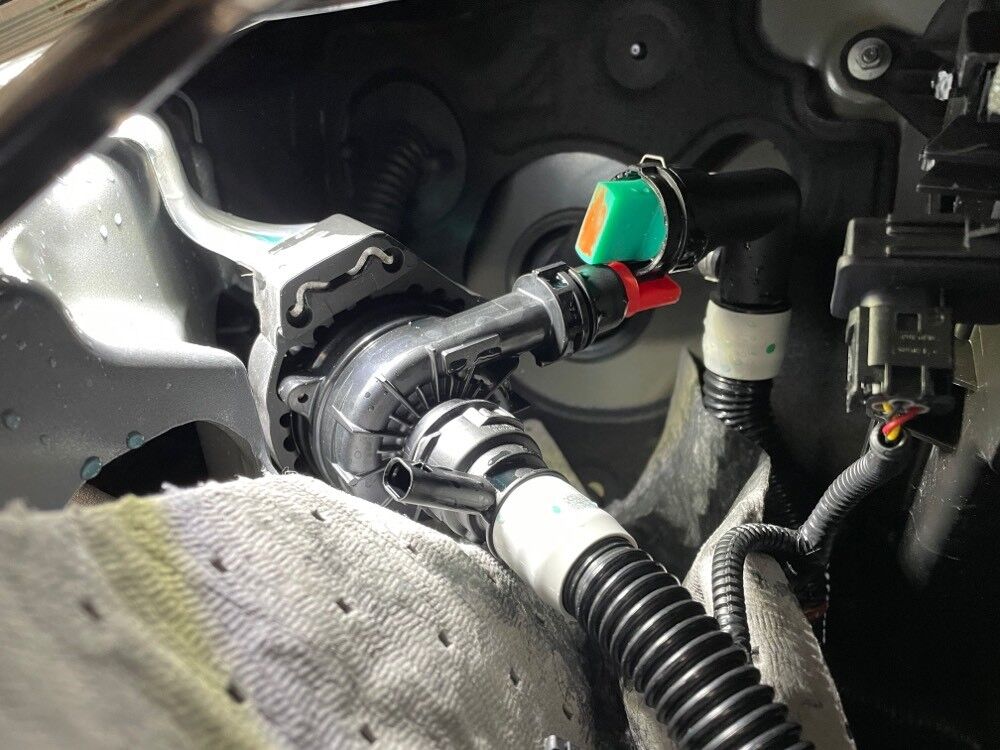

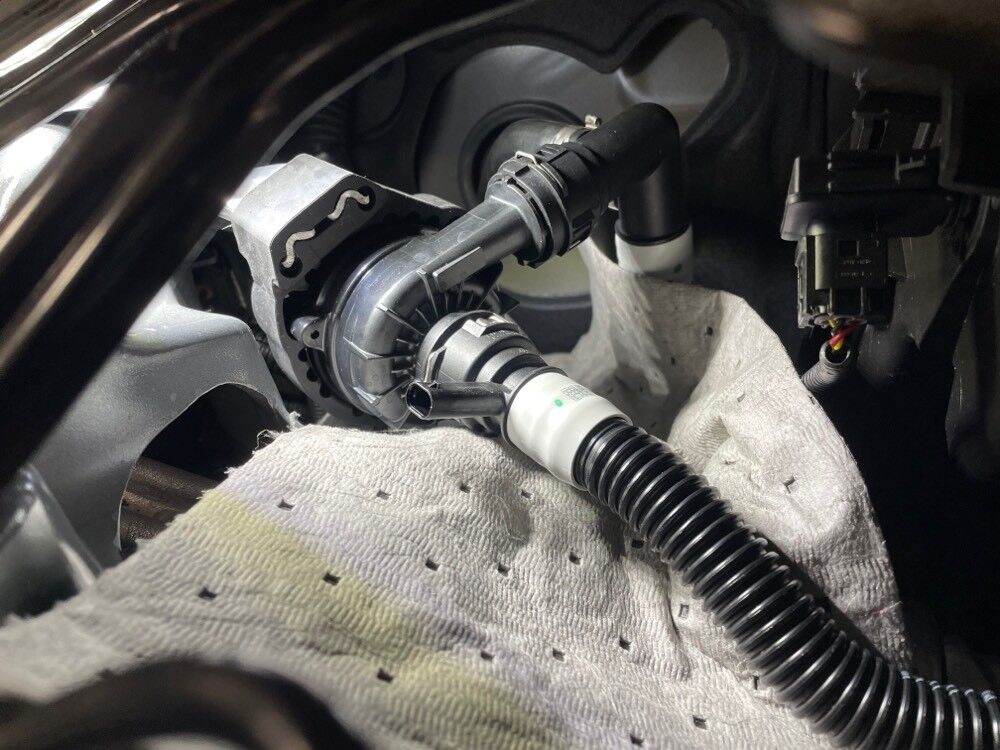

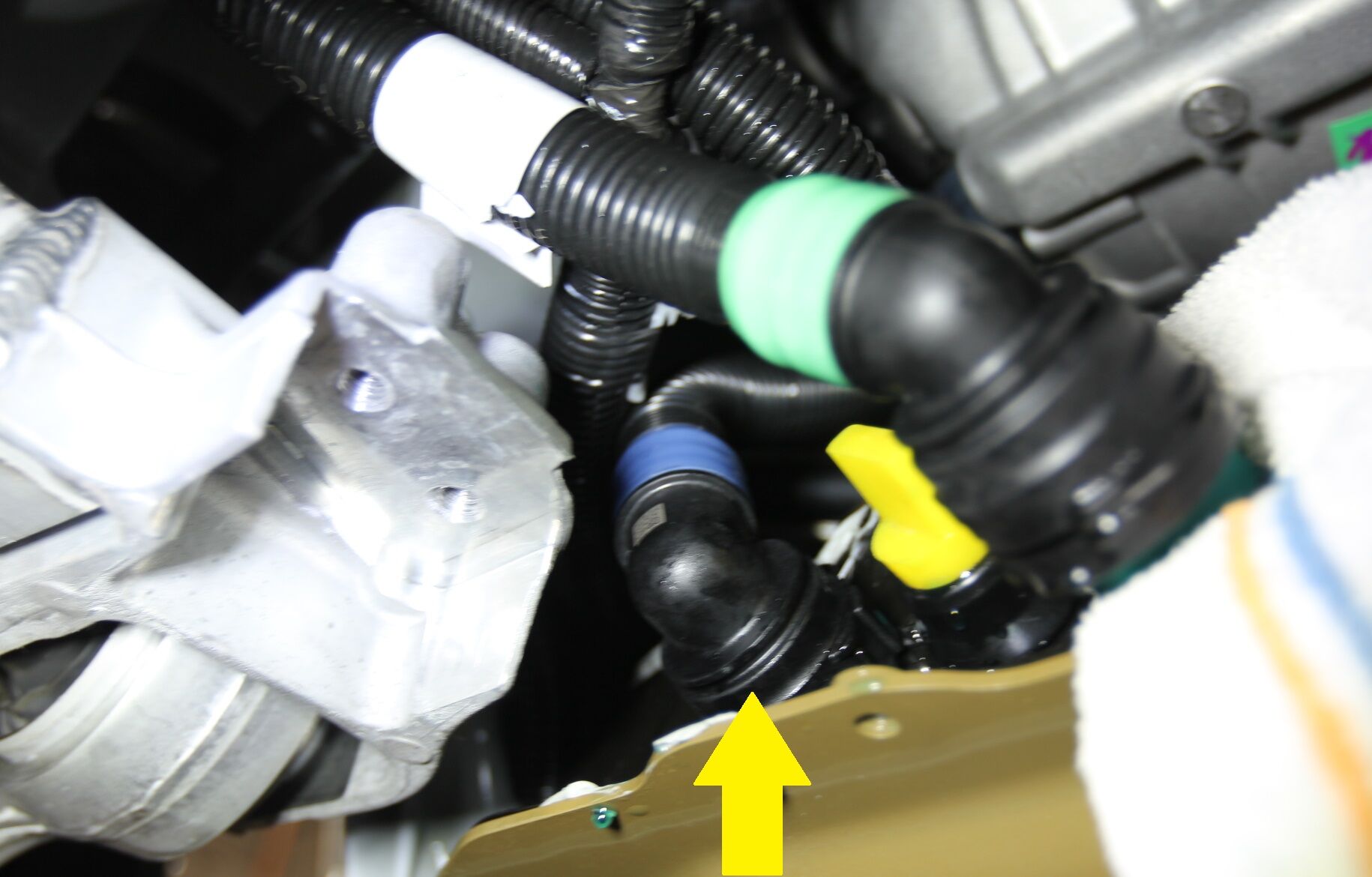

  16. 将电池泵供液管从电池冷却液泵拆下。
    注
    1 个软管卡子，2 个塞子，塞住两端。

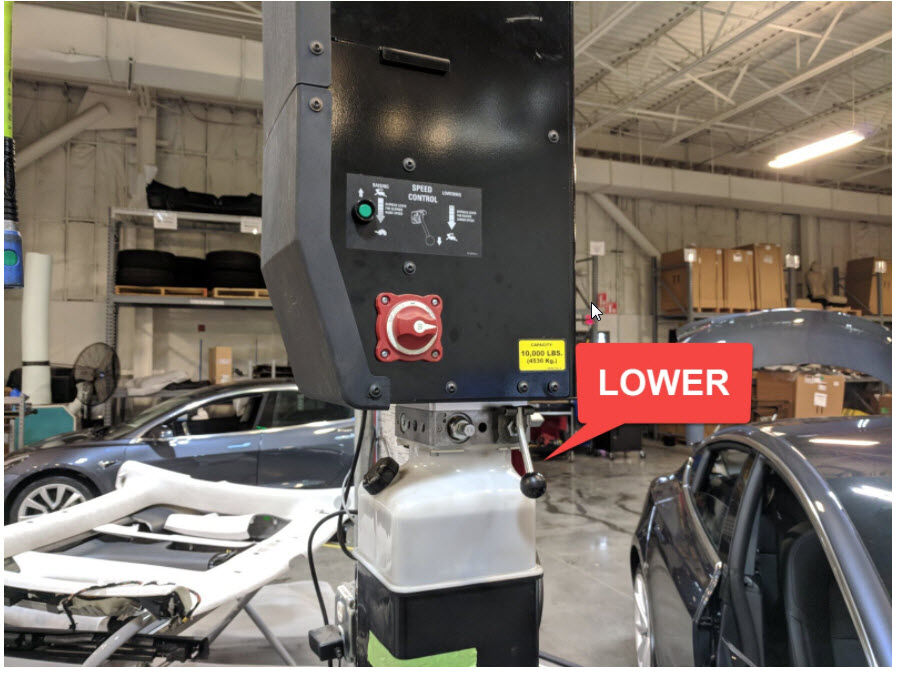

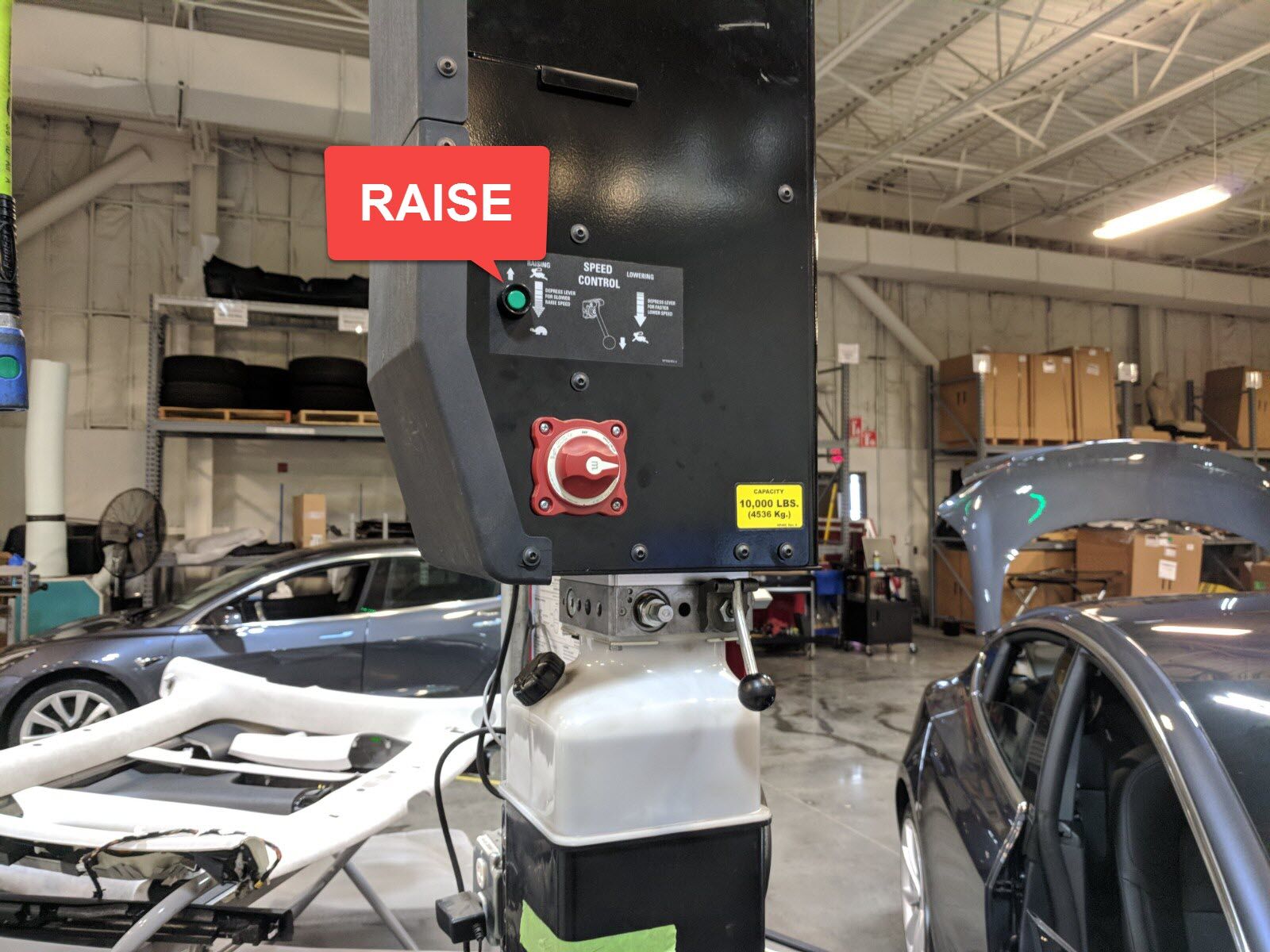

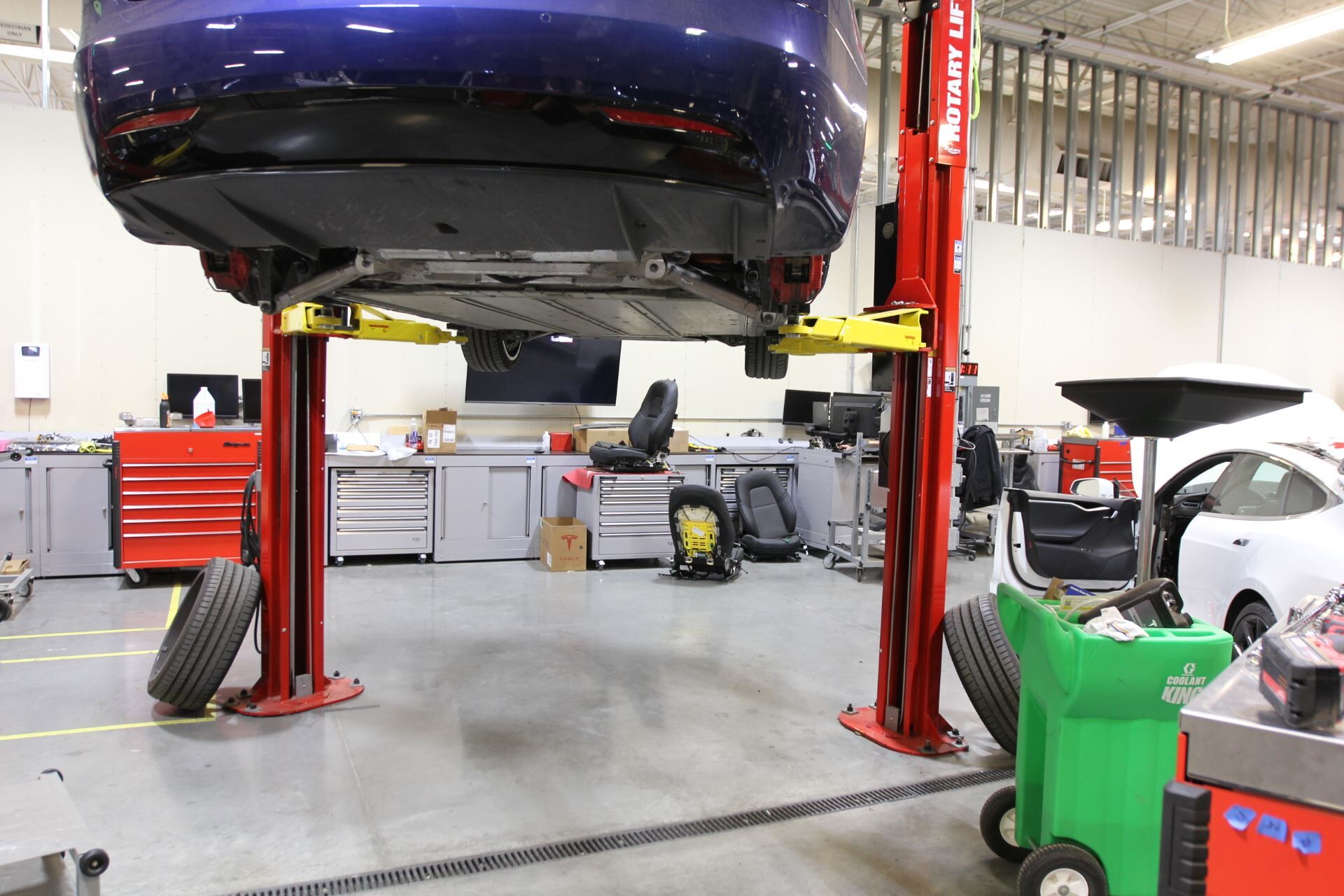

  17. 完全升起车辆，然后将举升机降至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

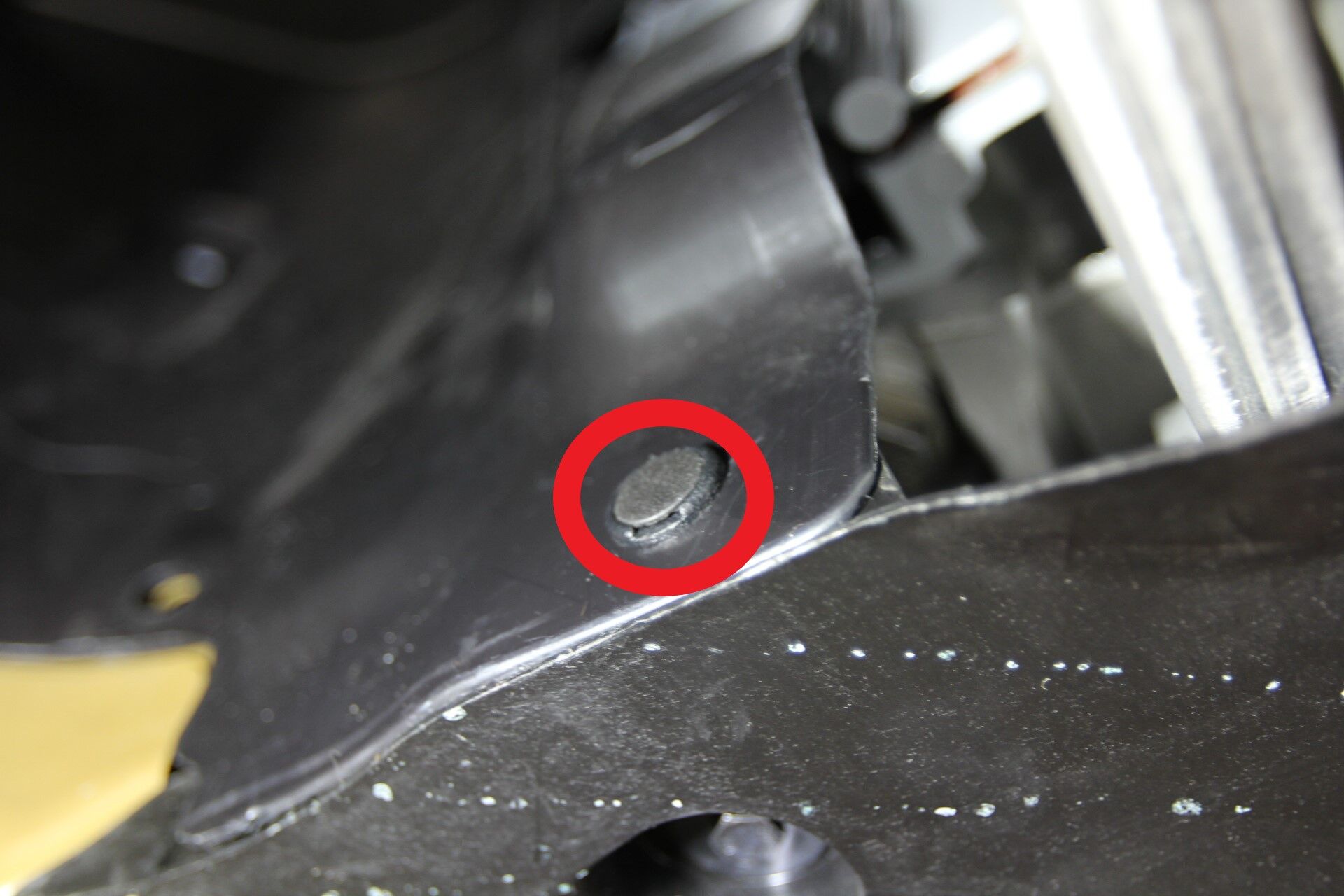

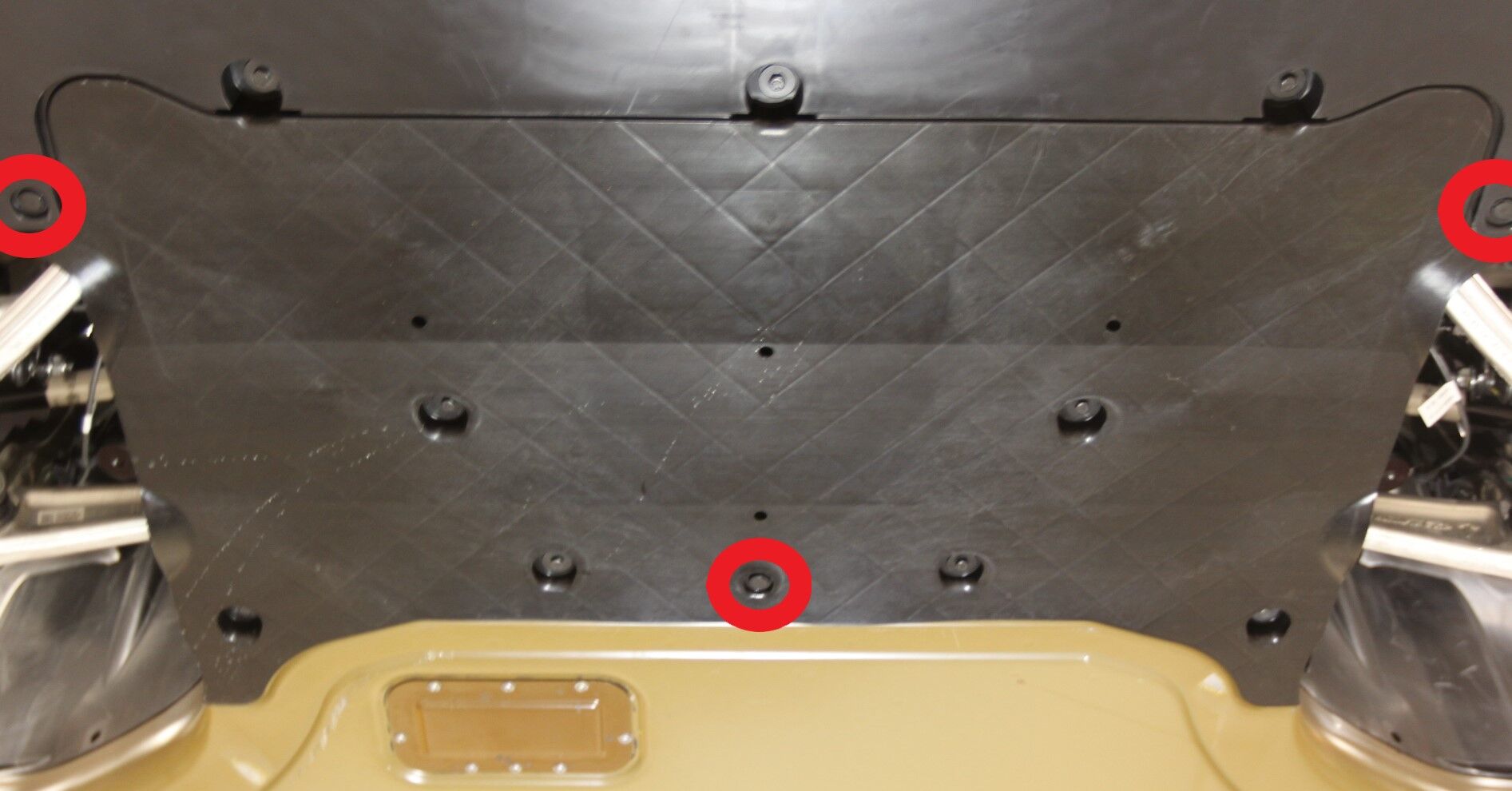

  18. 拆下用于固定前流线型护板的卡子。
    注
    5 个推拉式卡子。

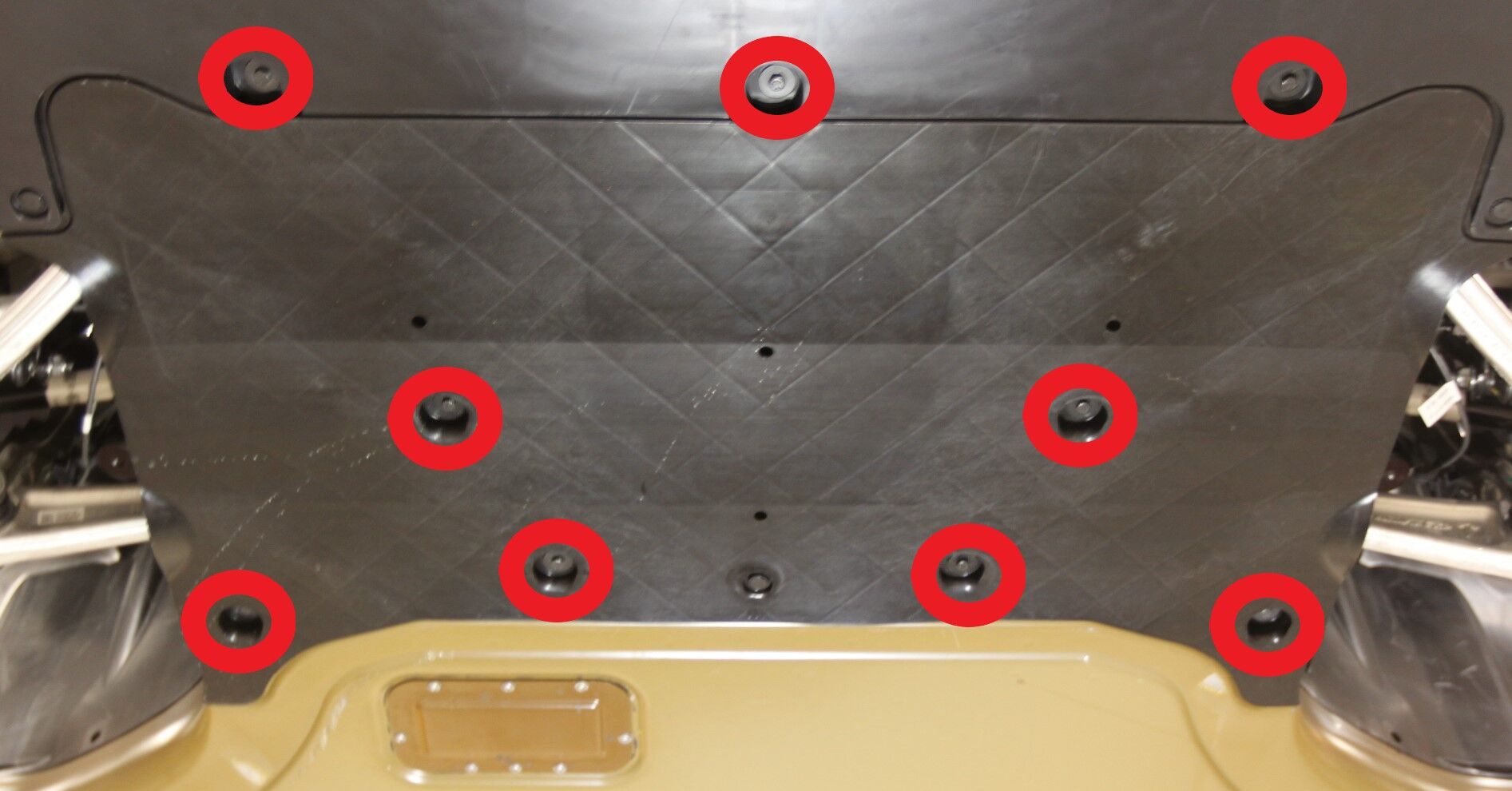

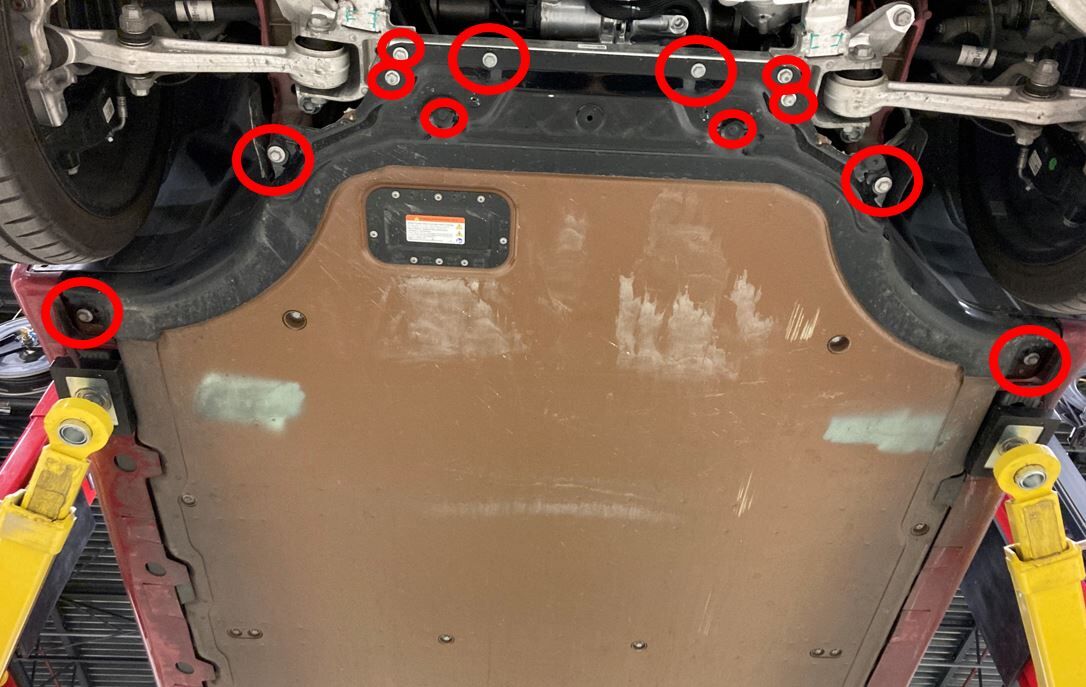

  19. 拆下用于固定前流线型护板的螺栓，并将前流线型护板从车上拆下。
    注
    9 个螺栓，10 毫米，6 Nm。
  20. 松开将轮罩内衬固定到前滑板的卡子。
    注
    4 个卡子。

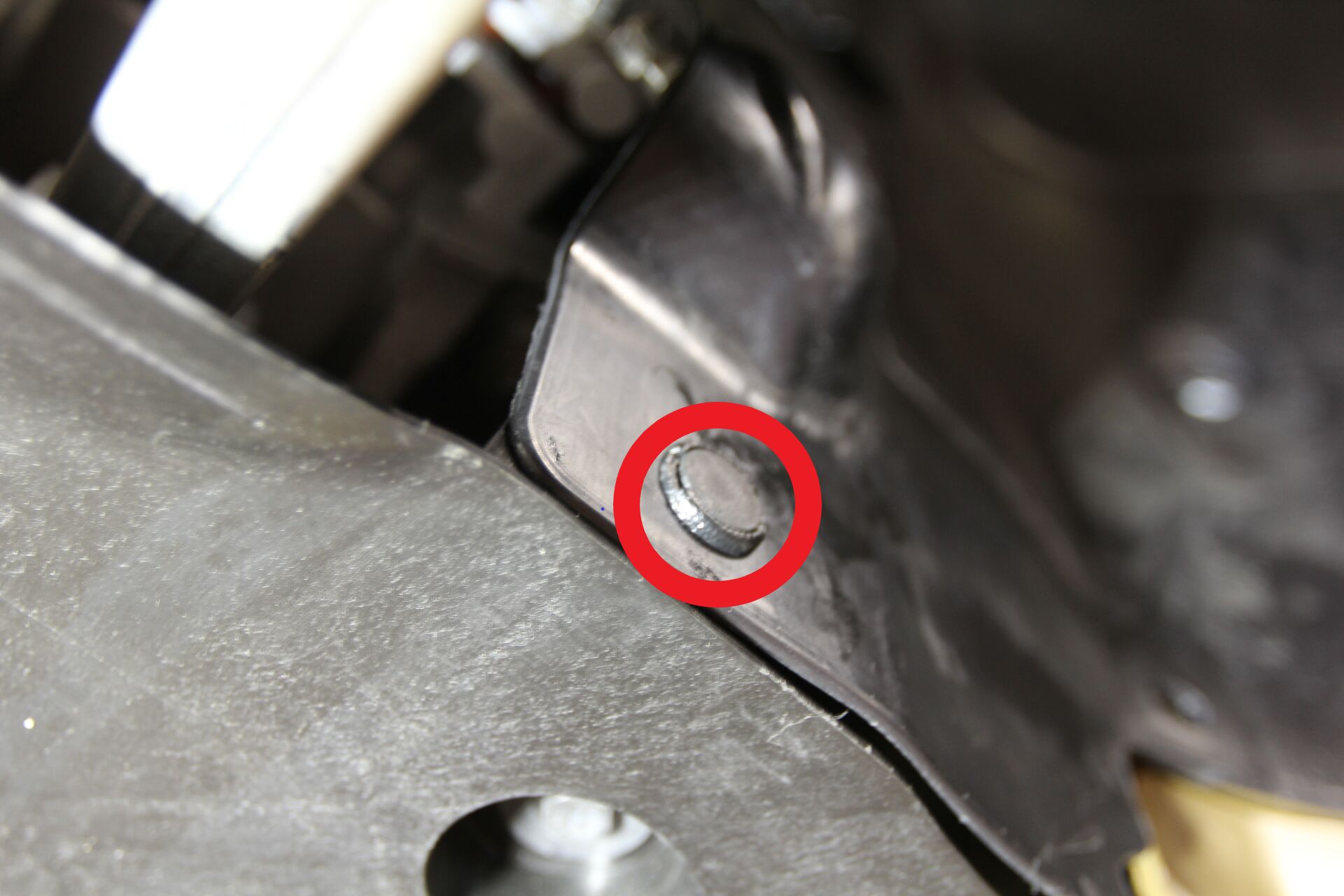

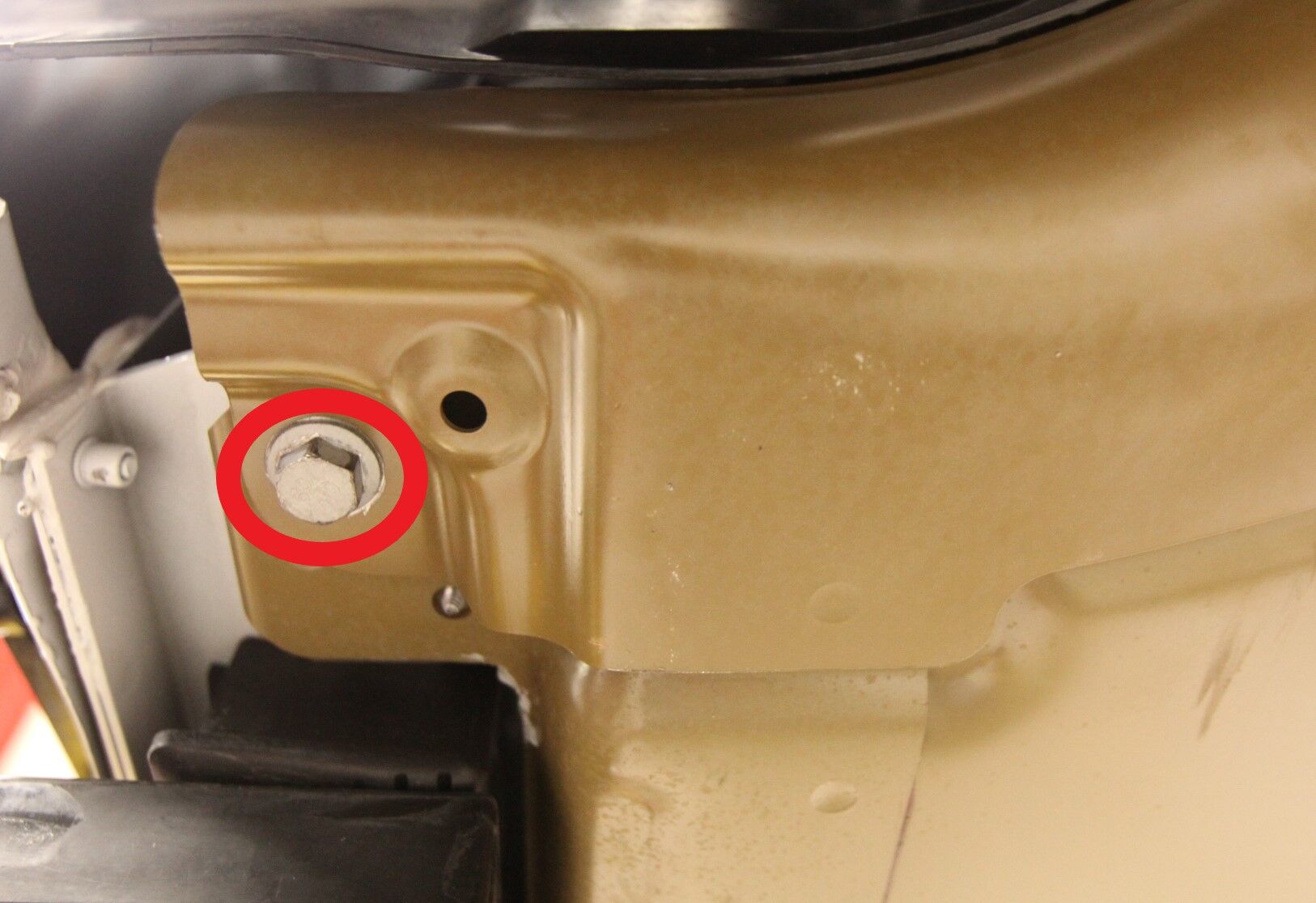

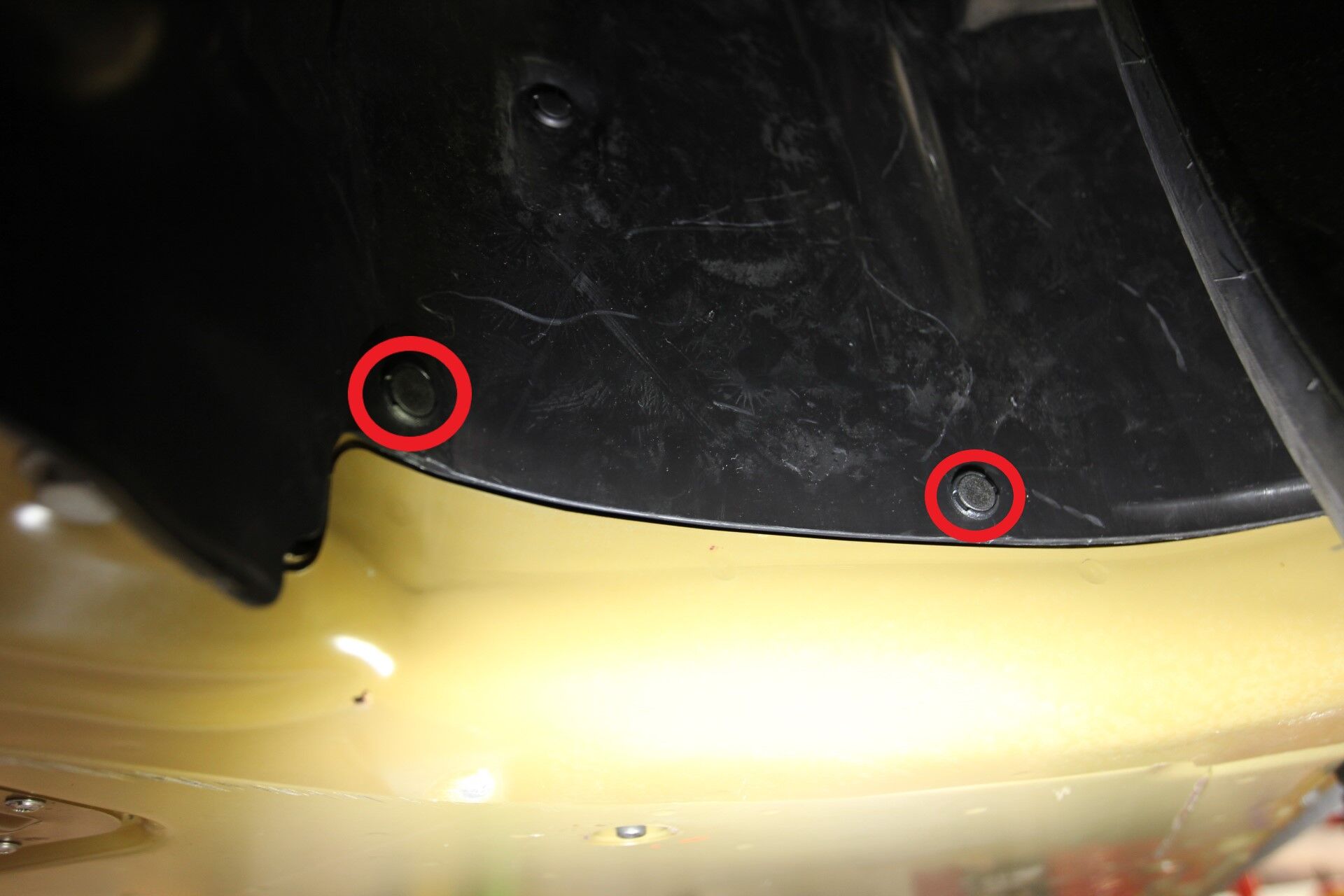

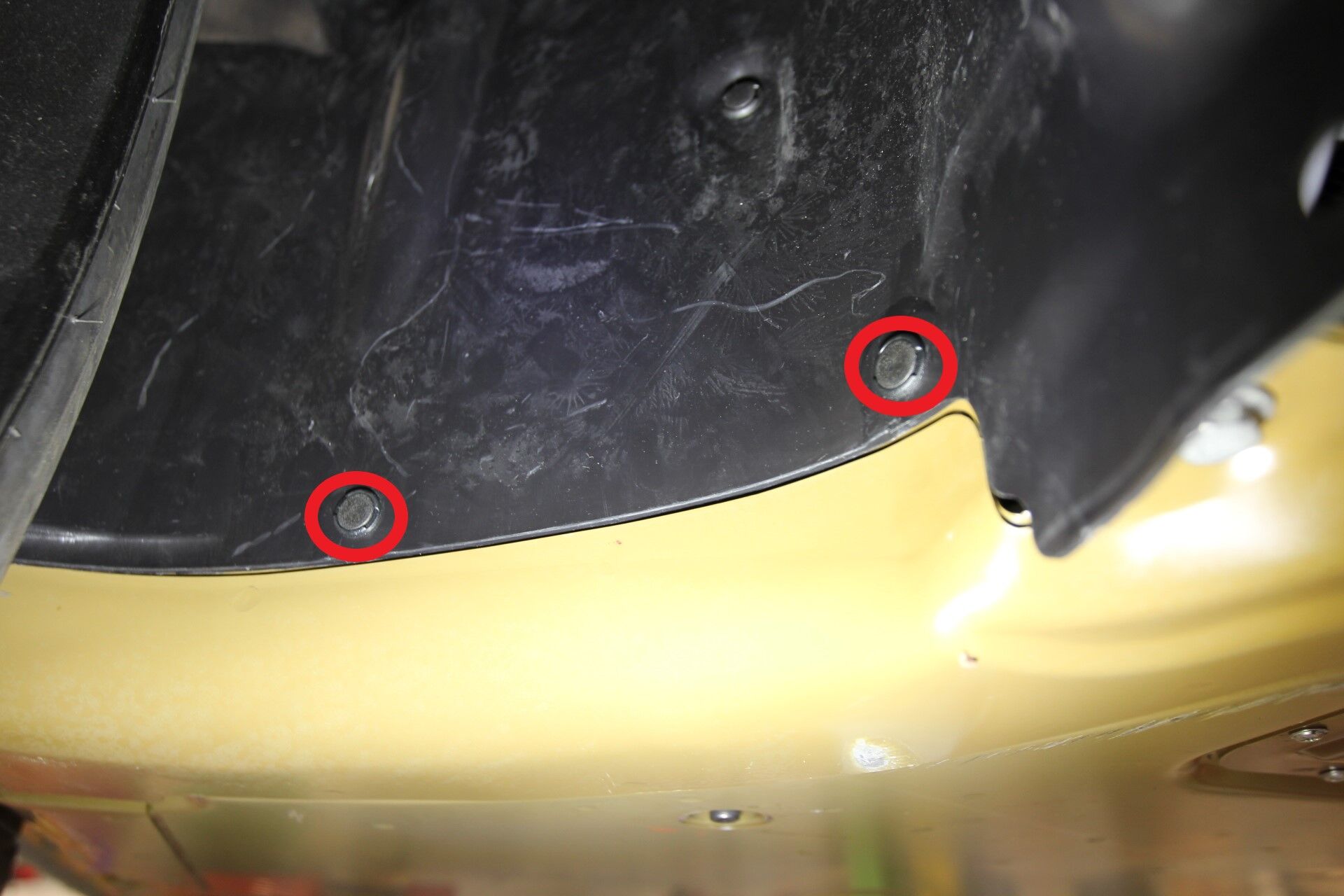

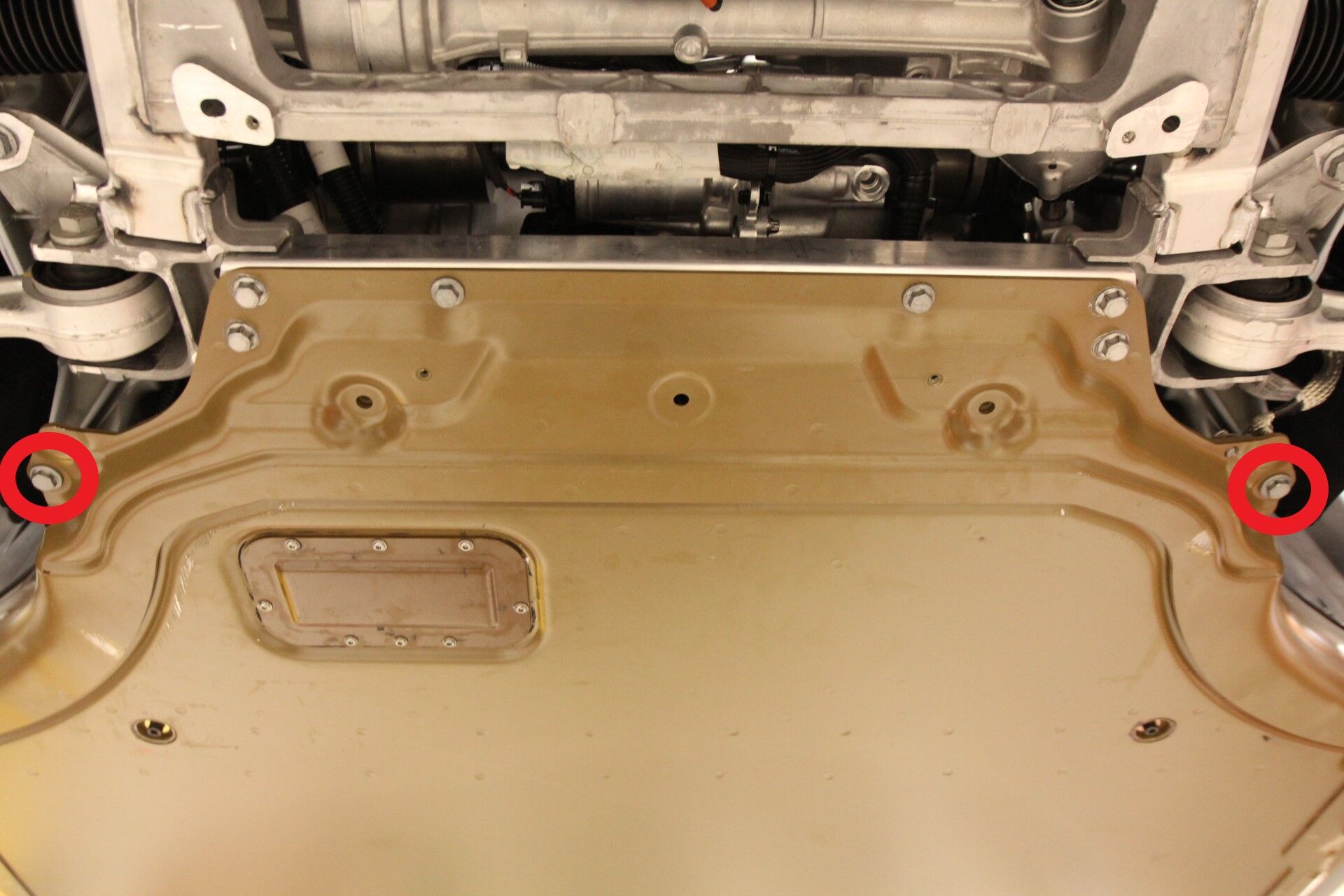

  21. 拆下将前滑板固定到车身门槛的螺栓。
    注
    2 个螺栓，15 毫米，30 牛米。
  22. 拆下将前滑板固定到车身铸件的螺栓。
    注
    2 个螺栓，15 毫米，60 牛米。

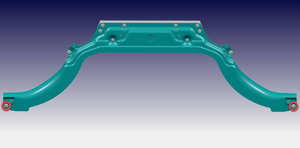

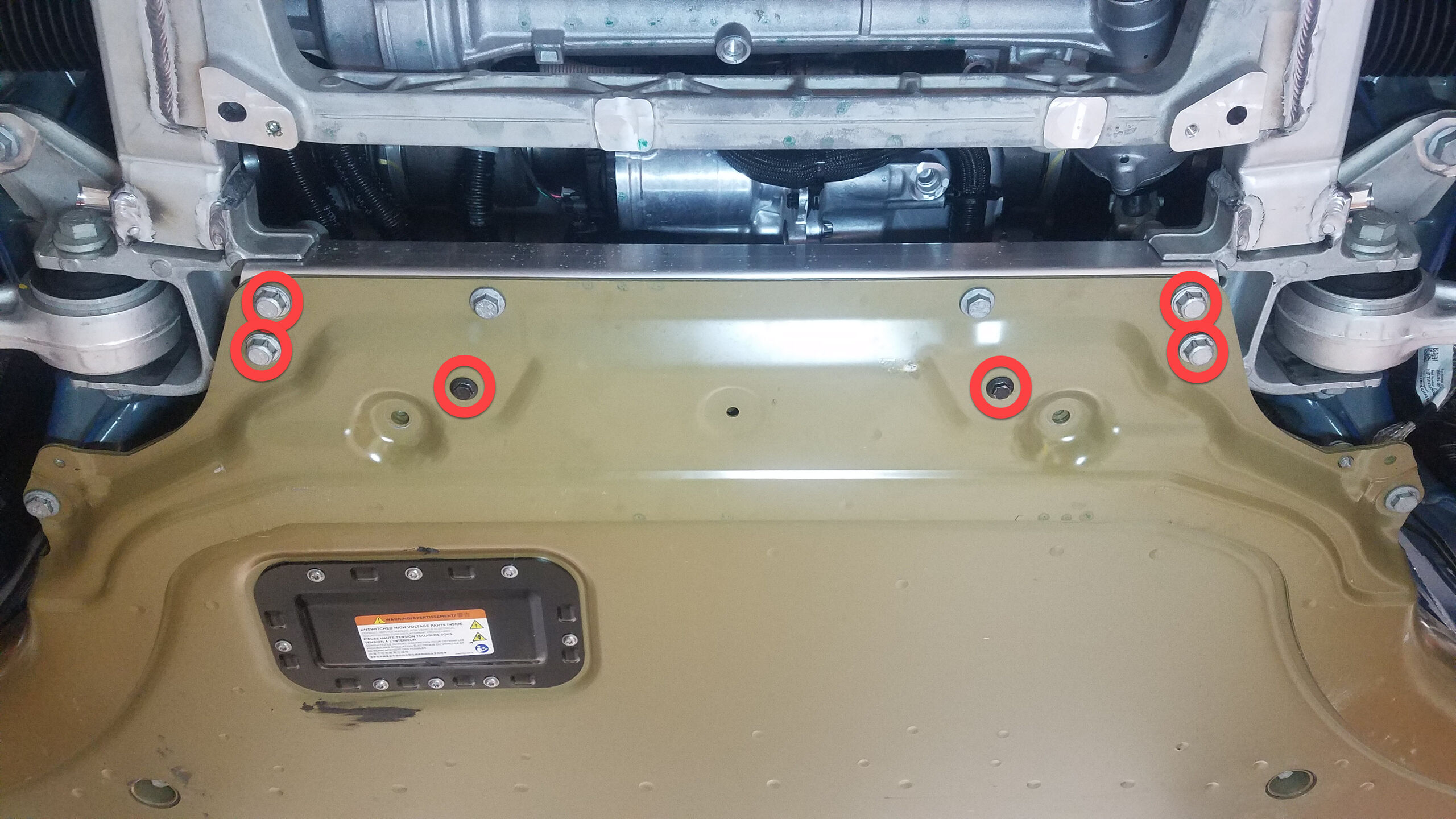

  23. 拆卸将前滑板固定到前副车架的螺栓，然后将滑板拆下。
    注
    4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm。

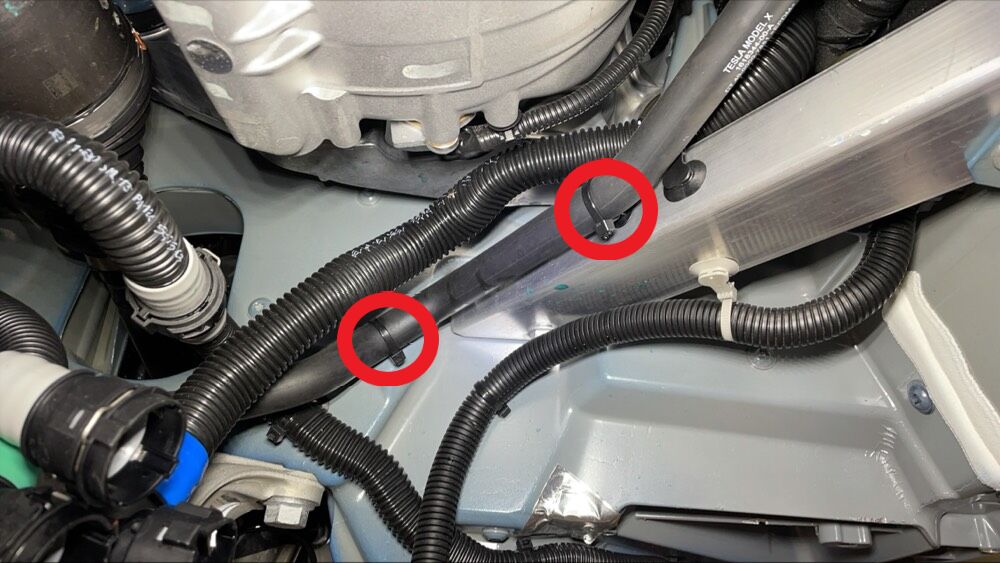

  24. 松开固定 HVAC 排水管的卡子。
    注
    2 个卡子。

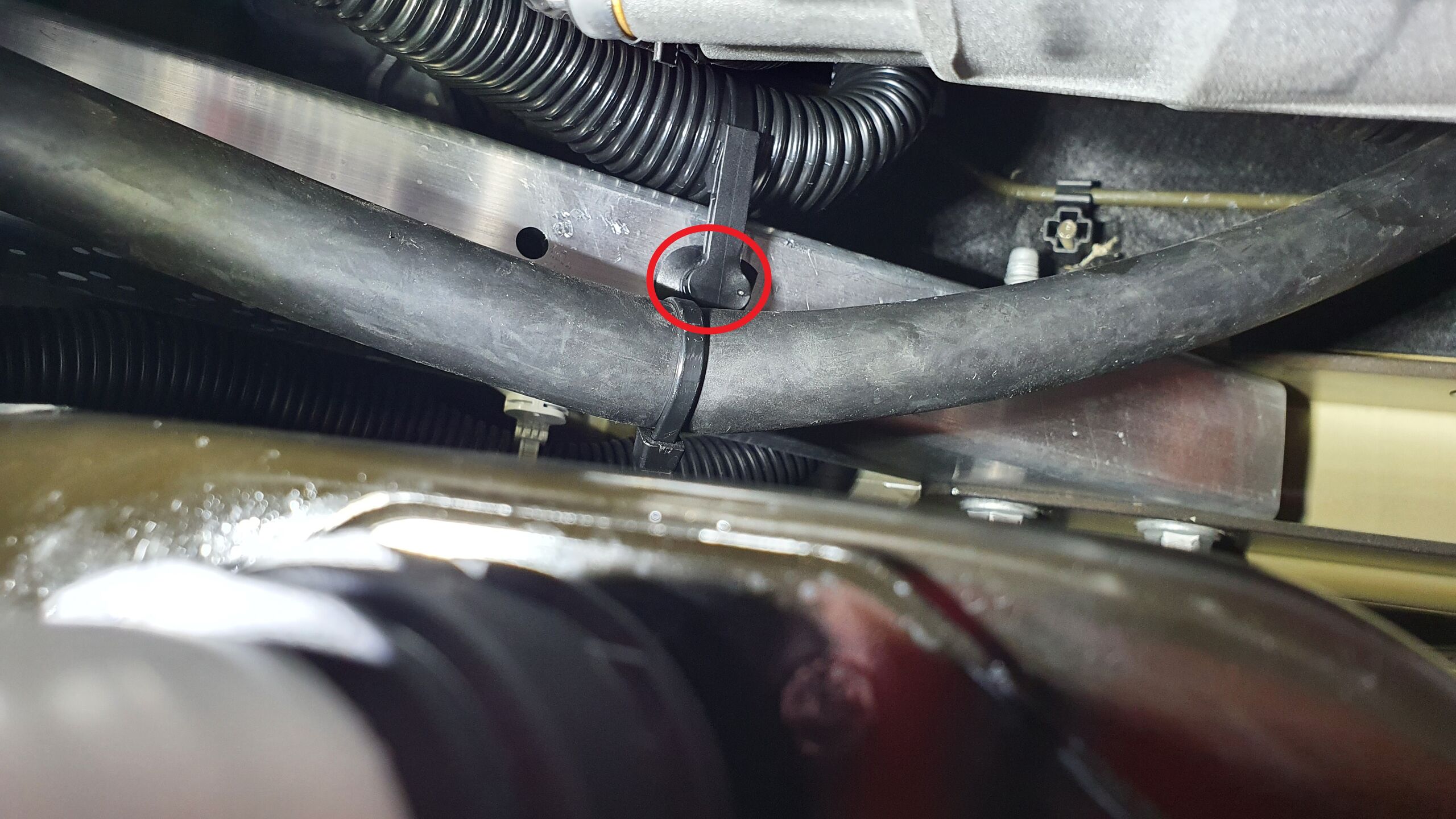

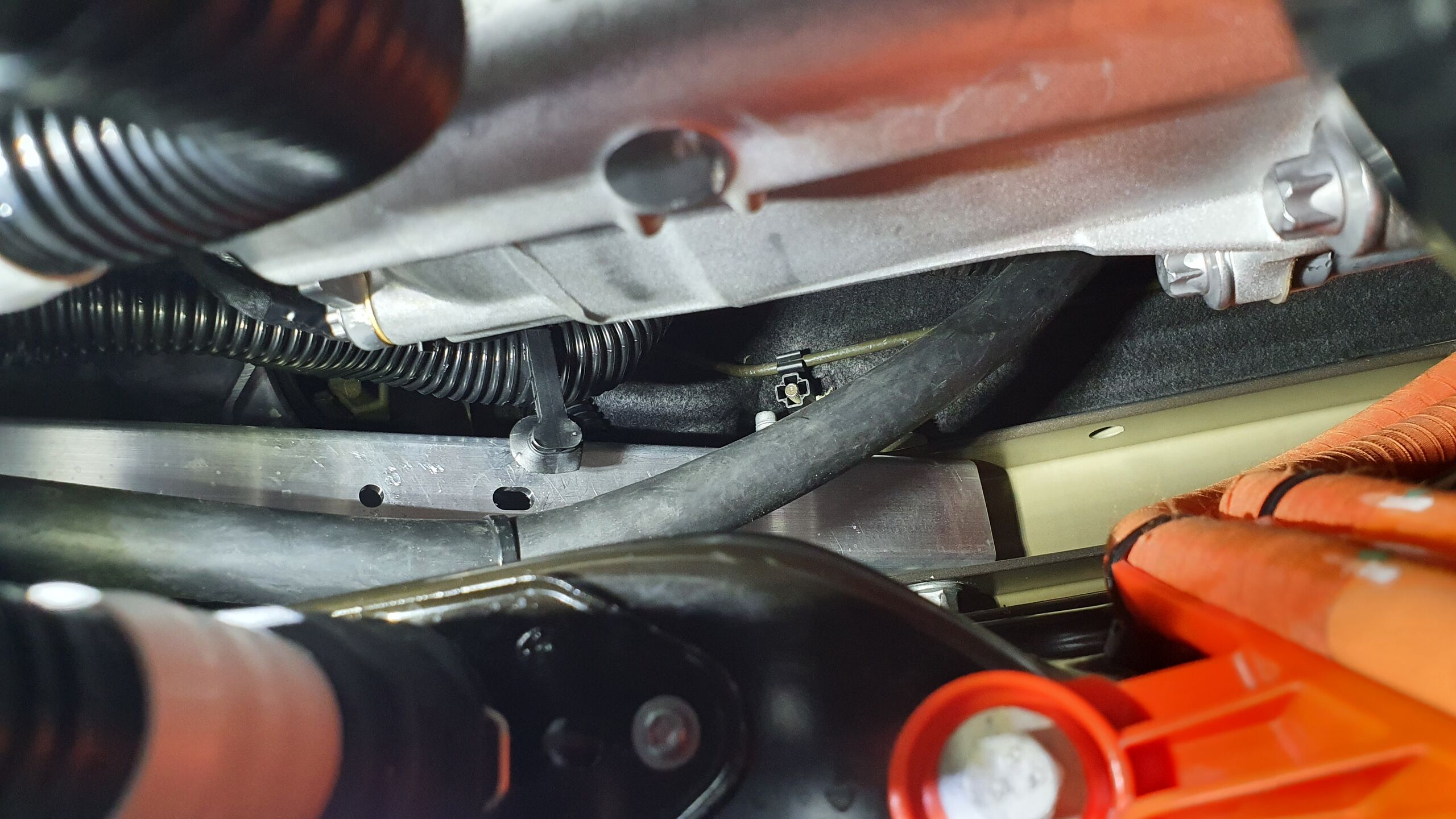

  25. 拆下将电池泵供液管固定到右侧趾板支架的卡子。
    注
    1 个卡子。

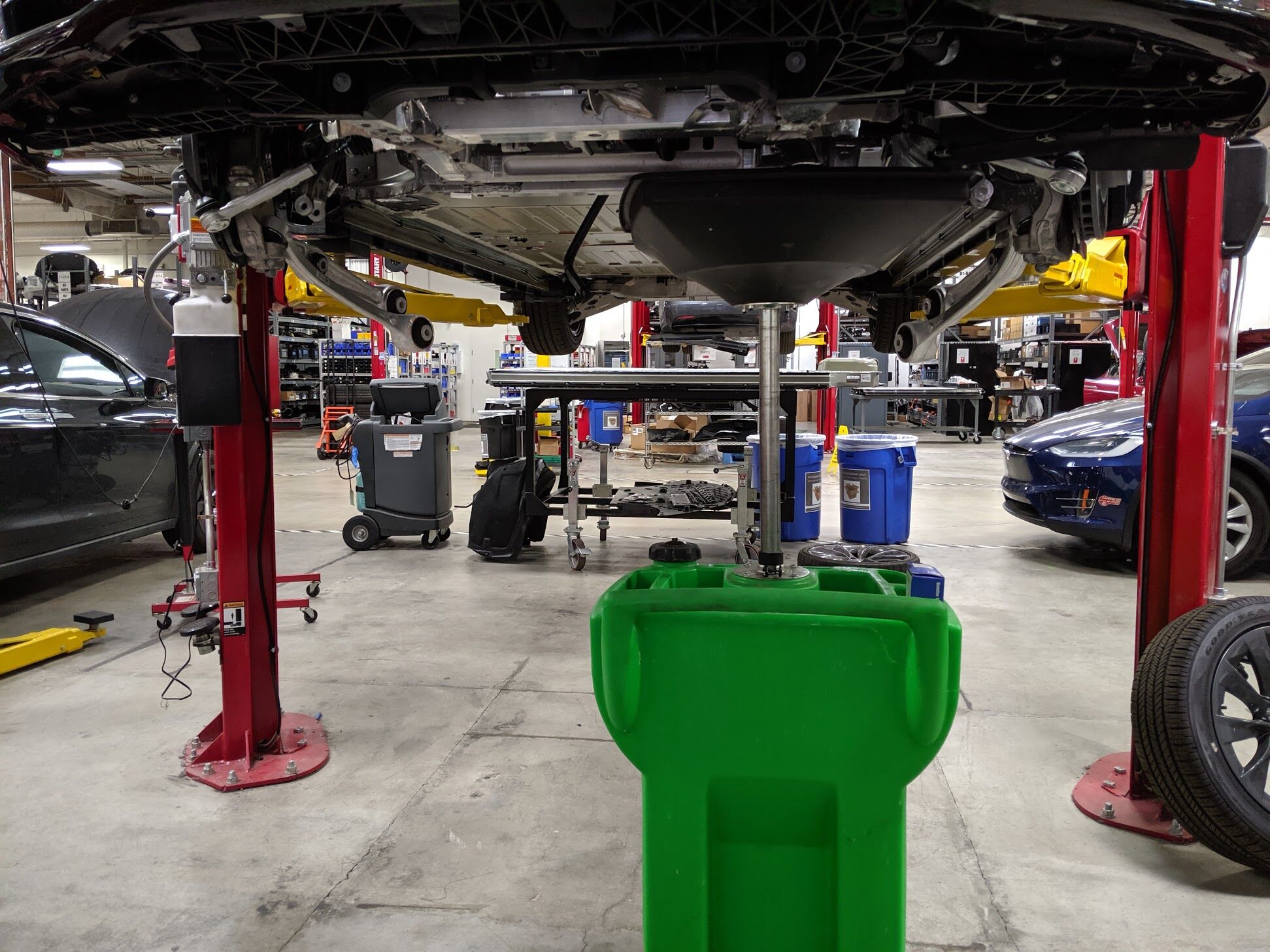

  26. 将冷却液排放容器置于车辆前部下方，以收集车辆冷却液。

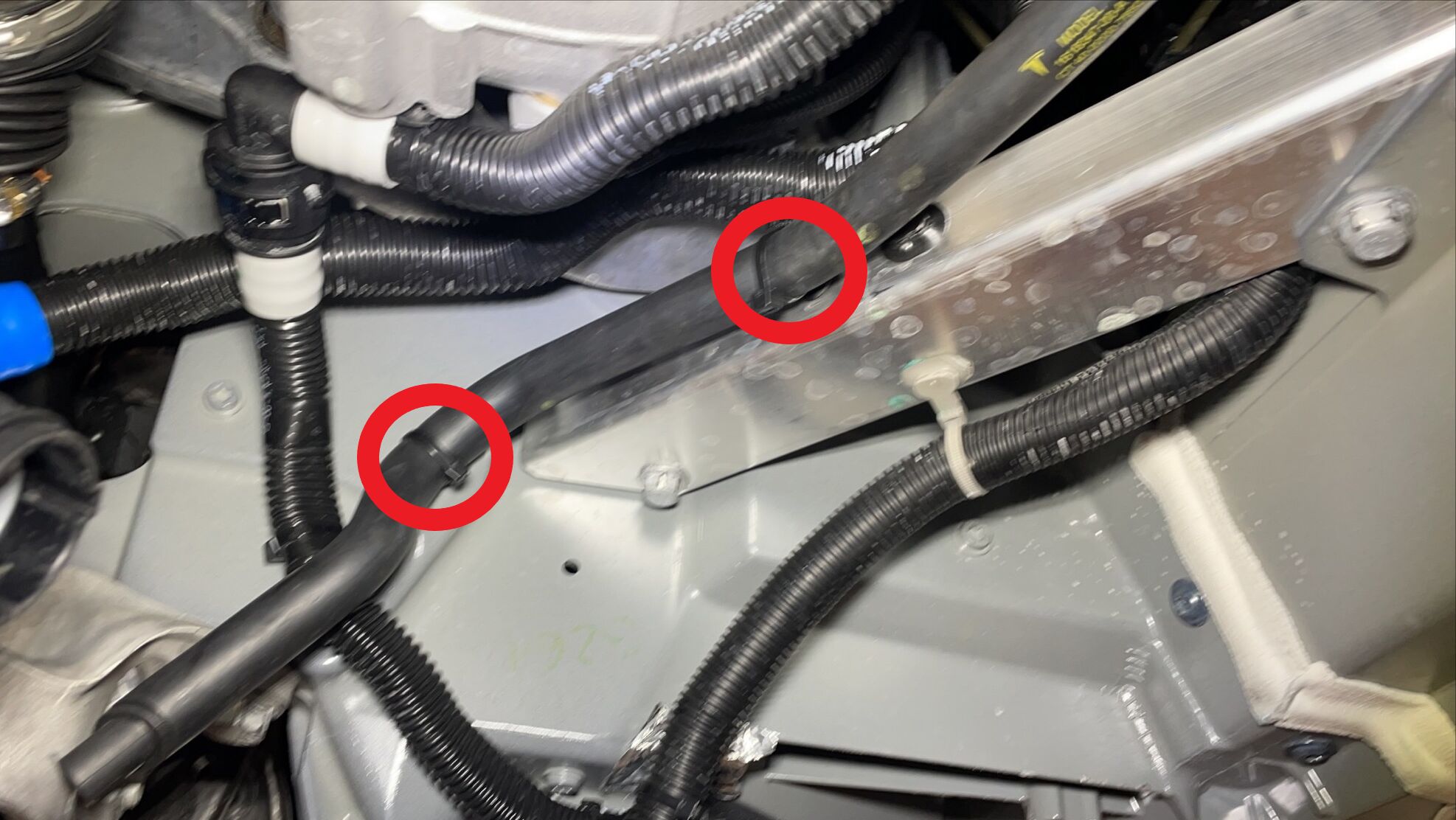

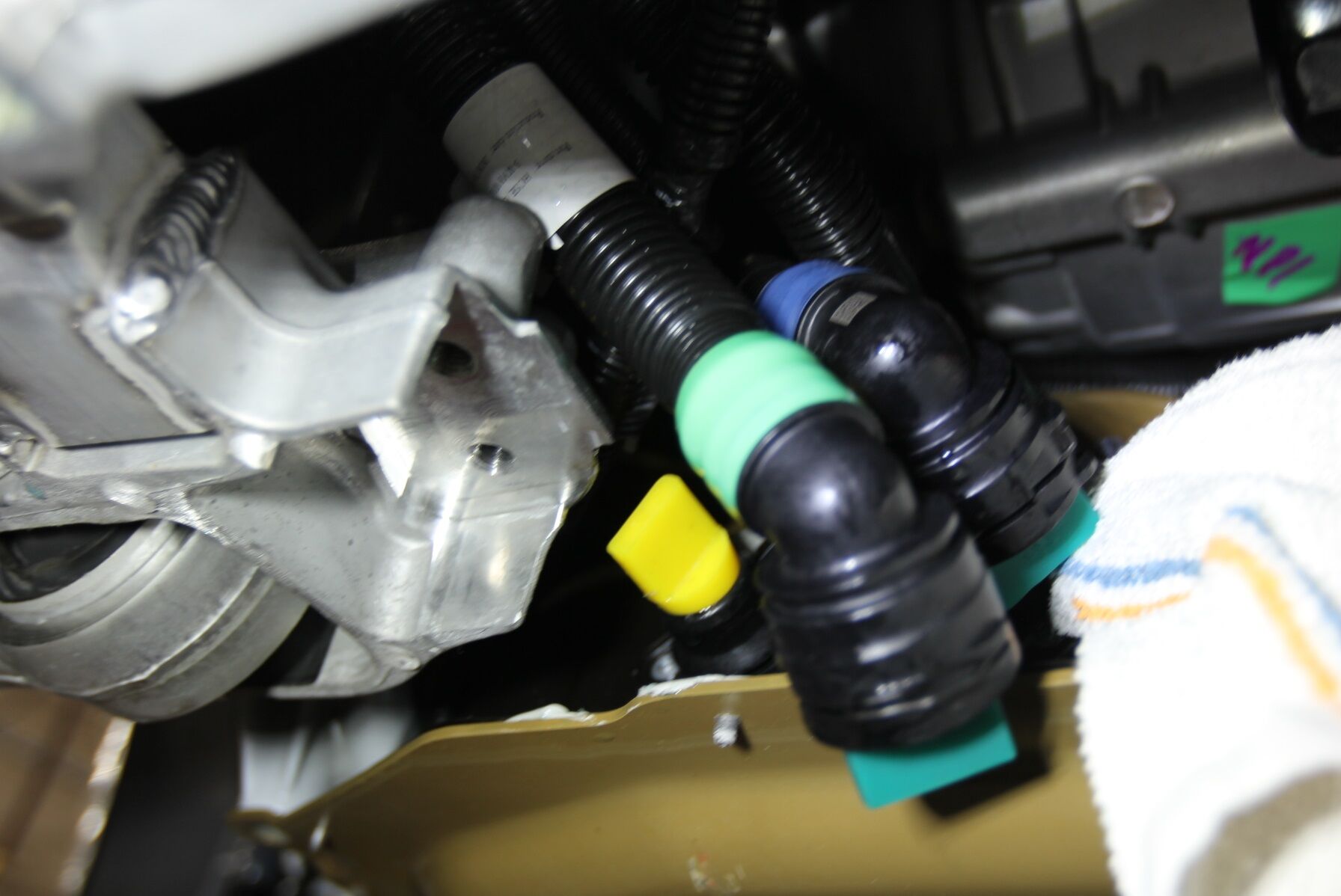

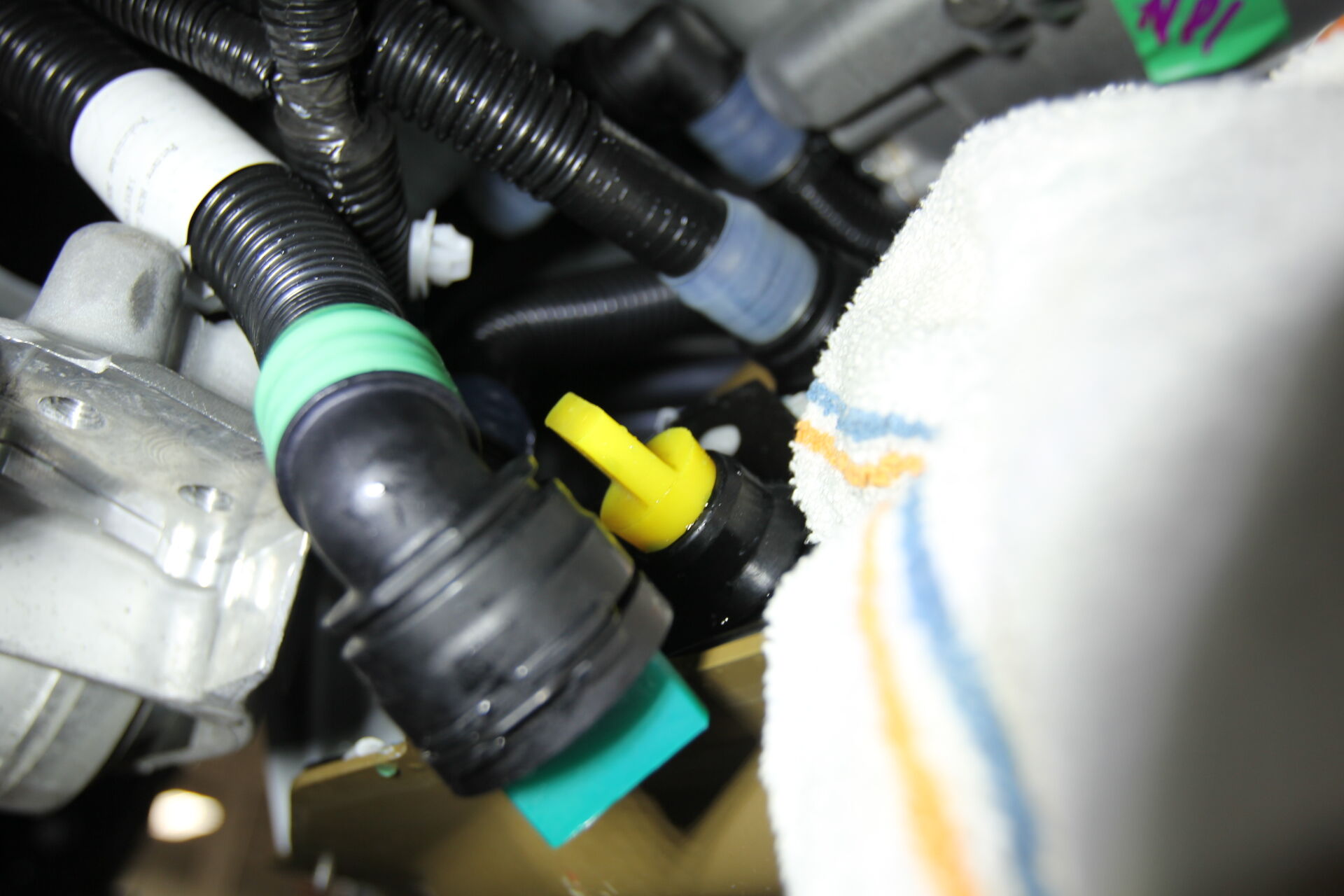

  27. 拆下高压电池的三通阀冷却液软管。
    注
    1 个软管卡子；塞住软管和电池；使用车间毛巾，防止冷却液渗入连接处。

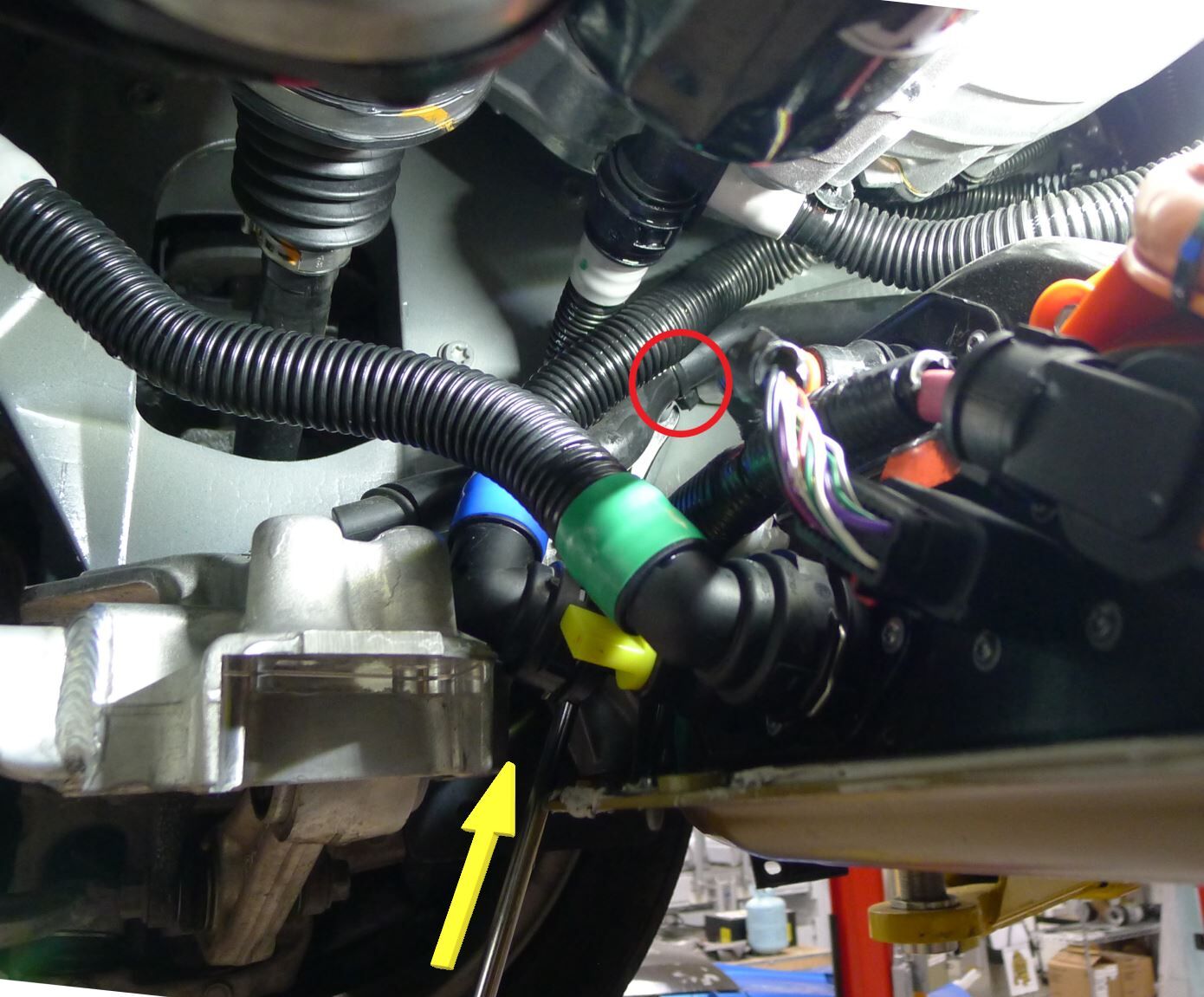

  28. 拆下高压电池的电池供应冷却液软管。
    注
    1 个软管卡子；塞住软管和电池。
  29. 取走车辆下方的冷却液排放容器。

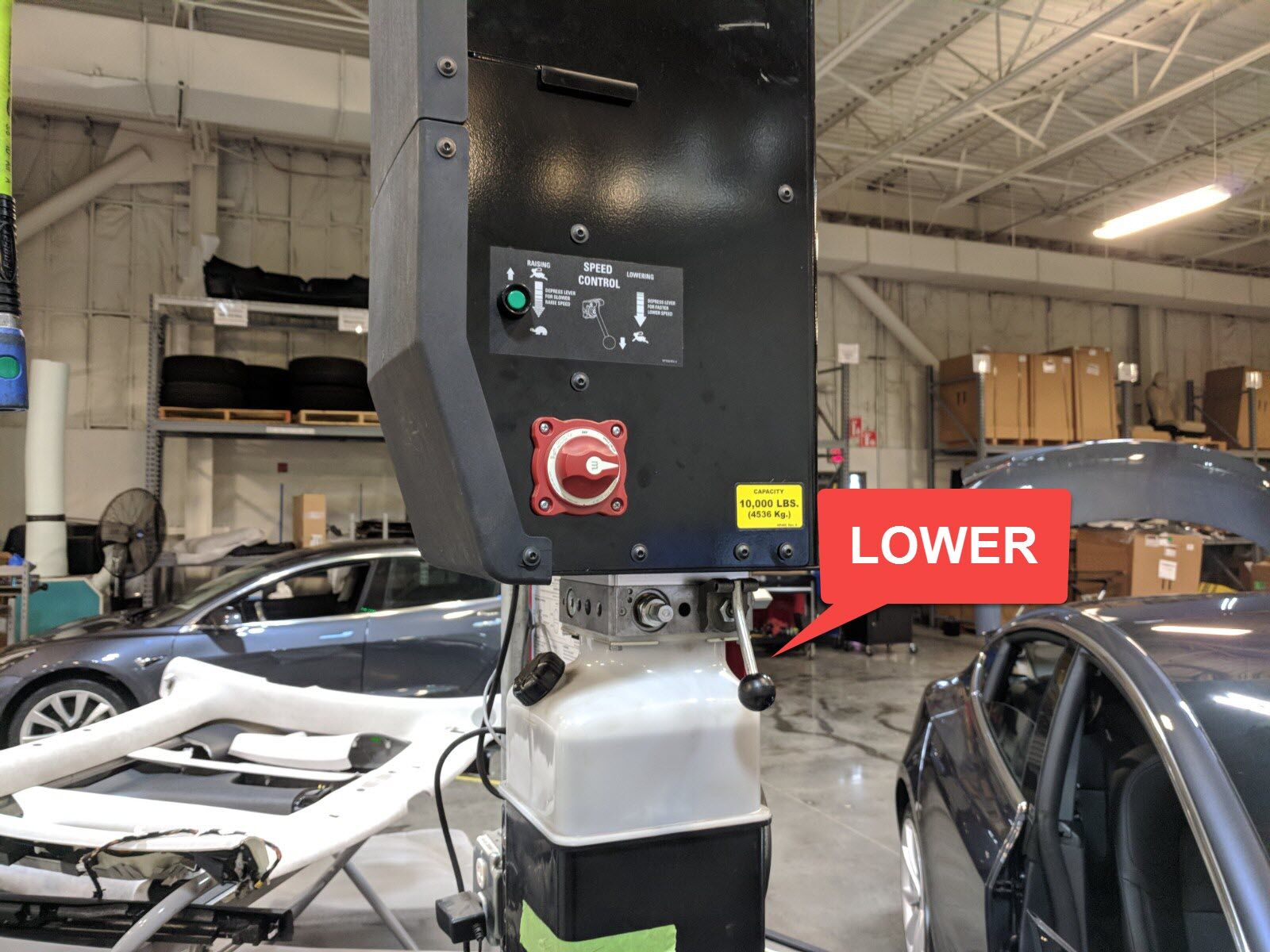

  30. 降低车辆，直至轮胎接触到地面。

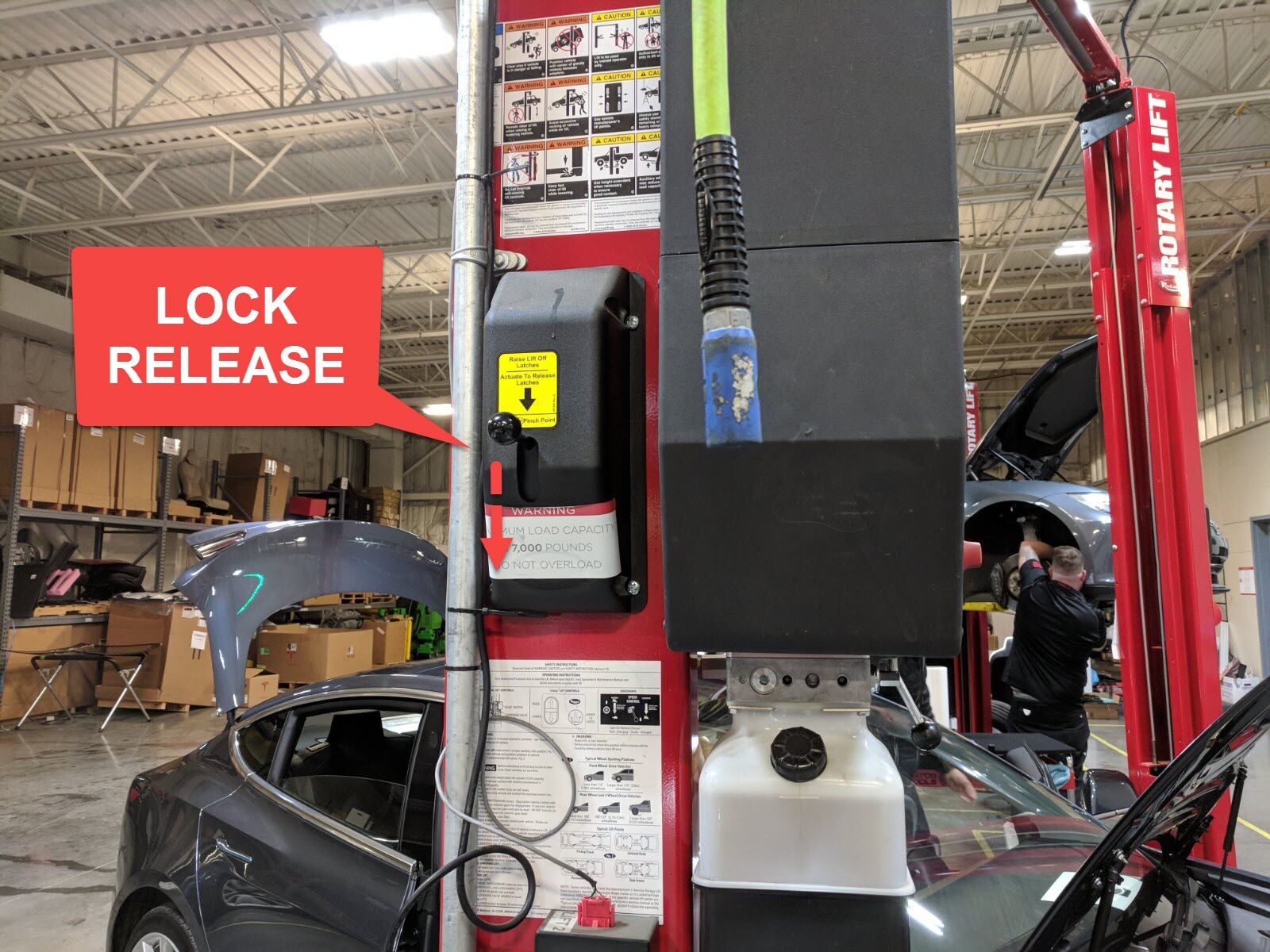

    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。

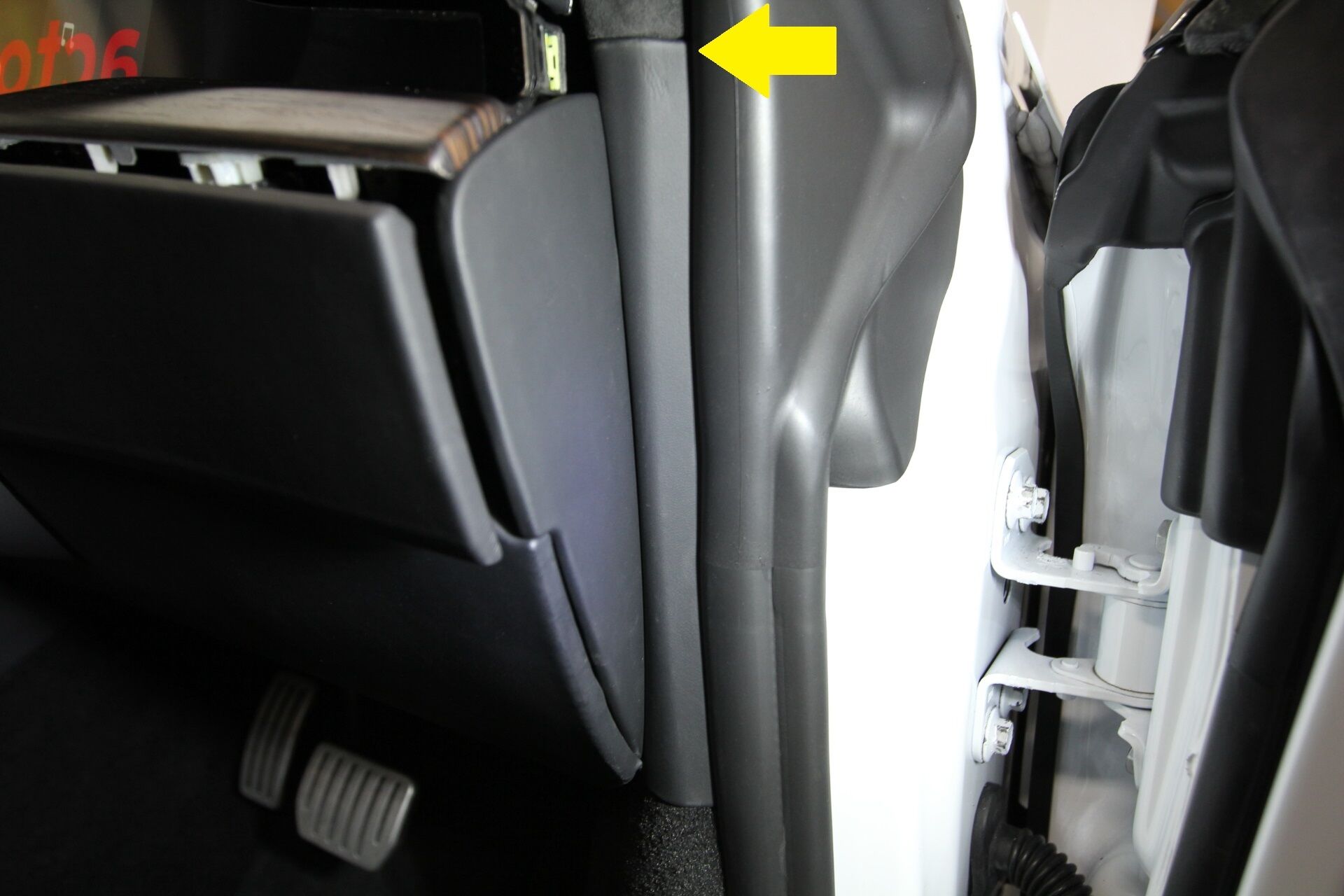

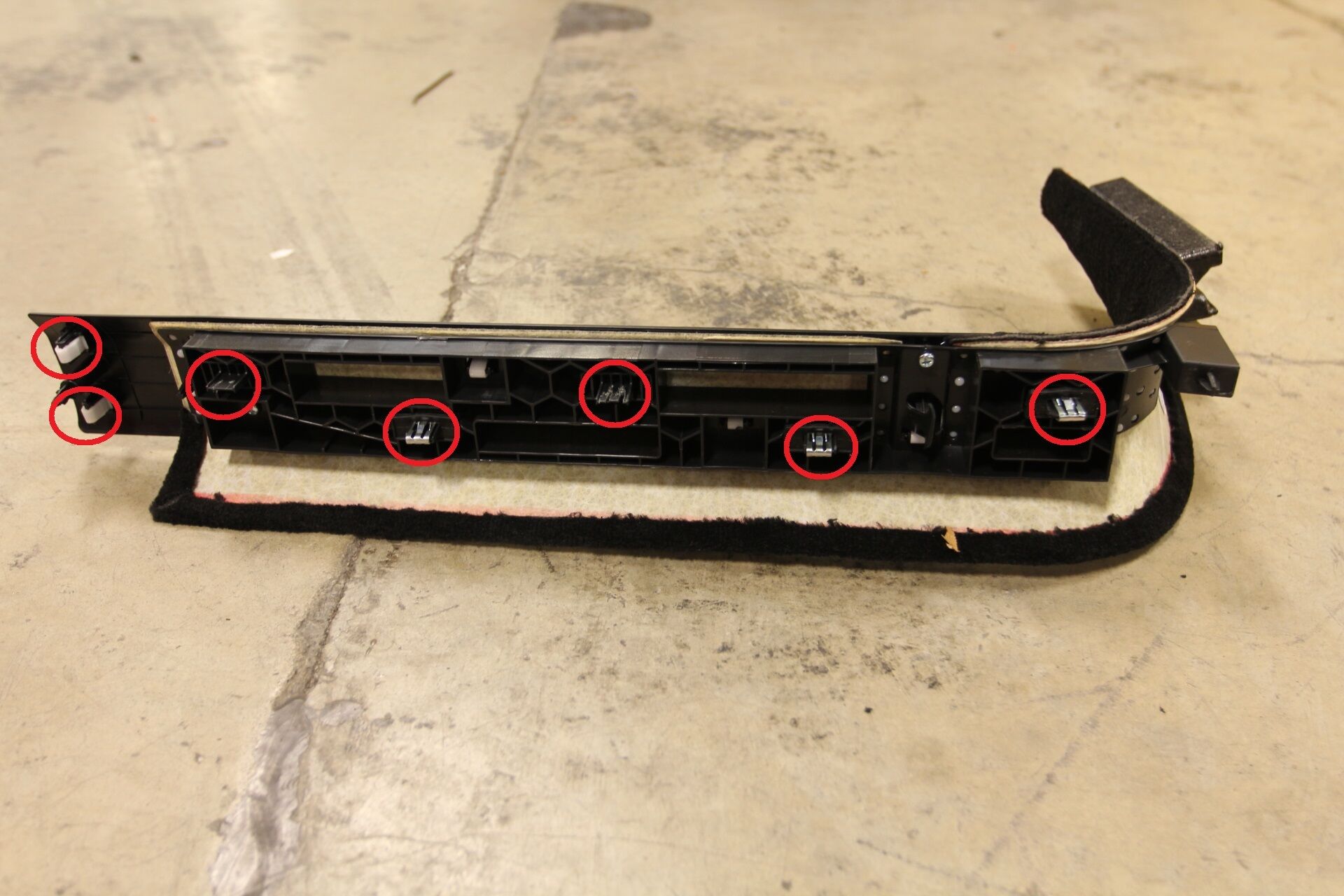

  31. 拆下右侧 A 柱中间饰板。
    注
    1 个卡子，2 个锁片。

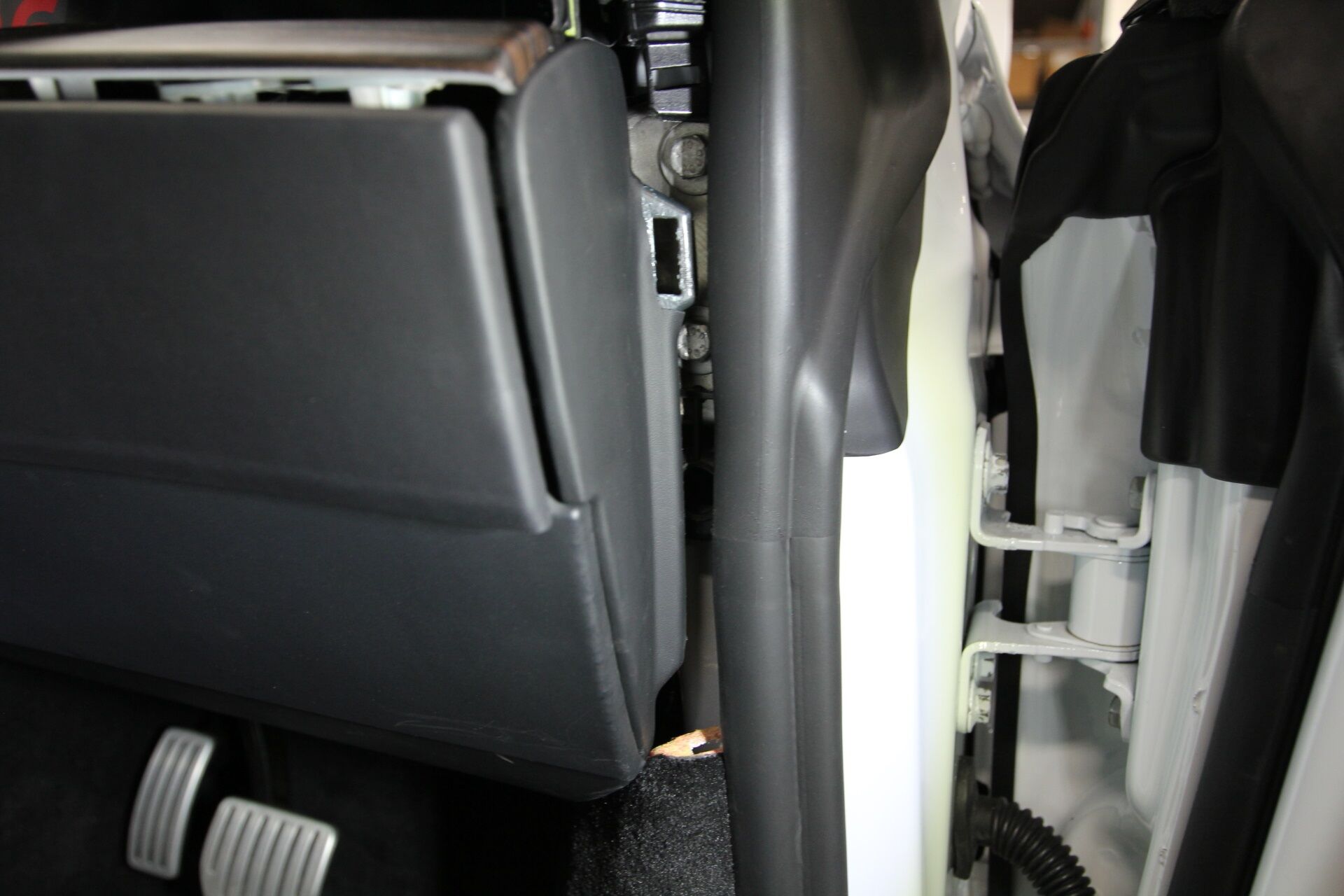

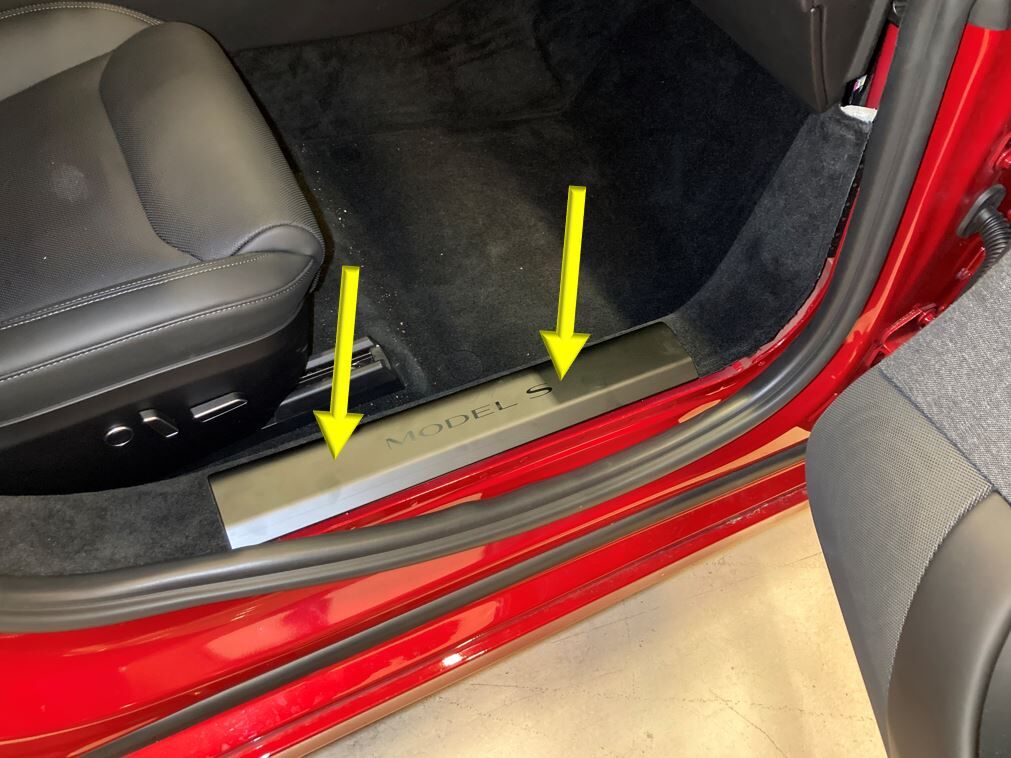

  32. 拆下右侧 A 柱下部饰板。
    注
    7 个卡子

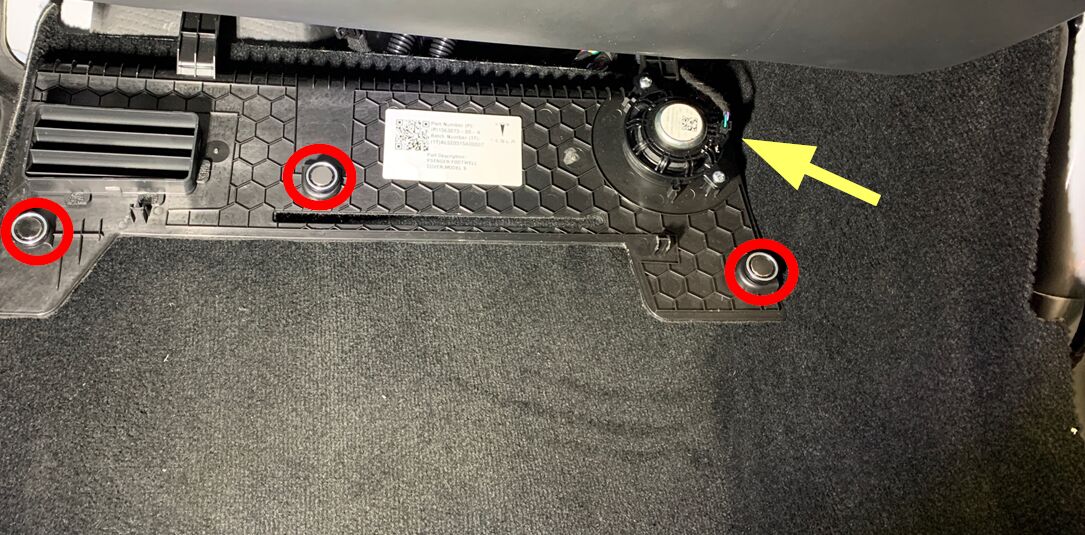

  33. 拆下右侧脚部空间盖板。
    注
    3 块磁铁，1 个连接器

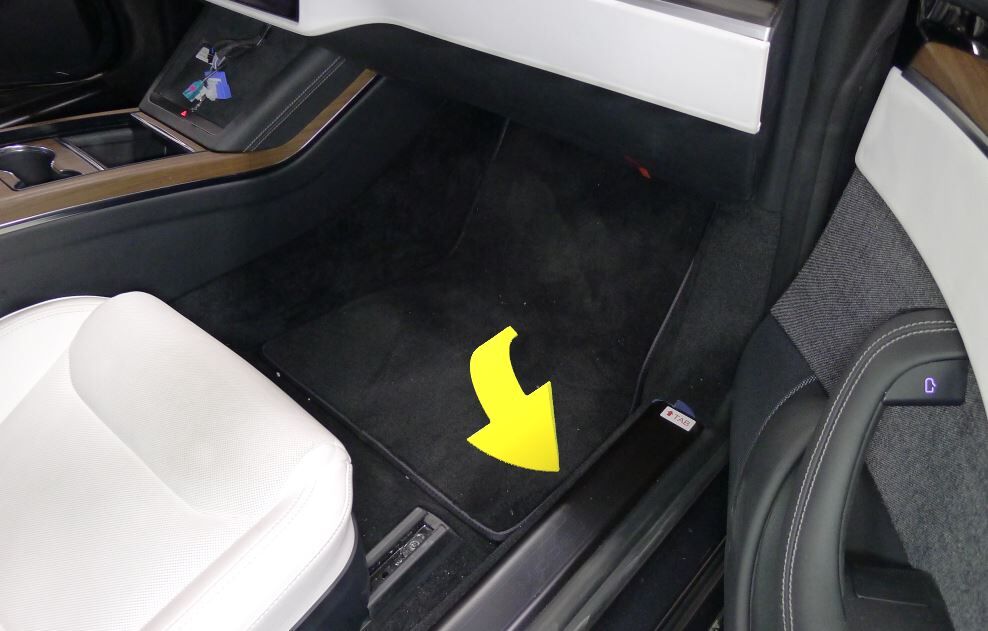

  34. 拆卸右前脚垫。

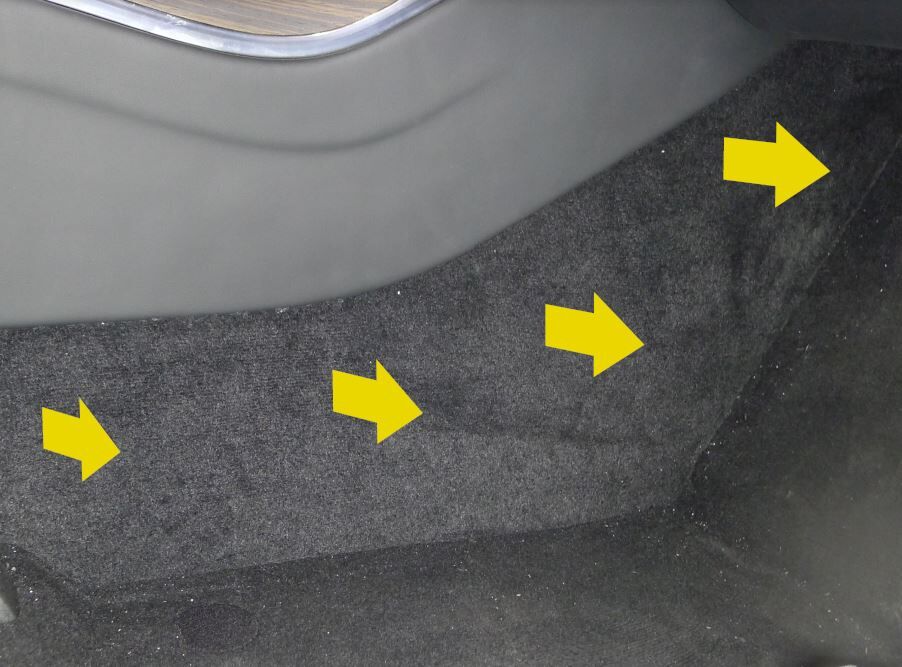

  35. 拆下中控台右侧地毯。

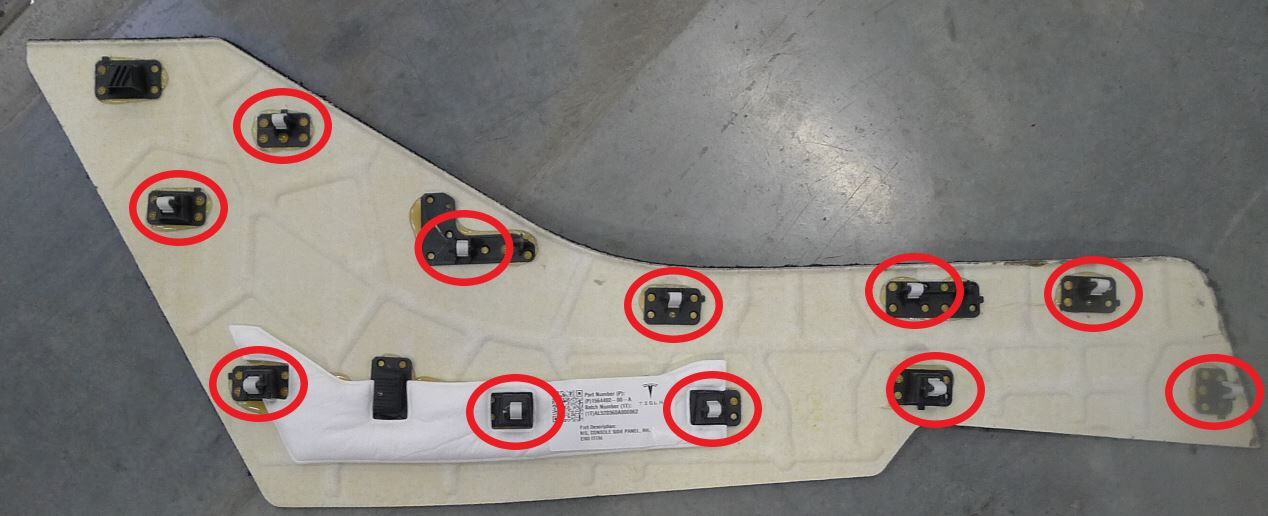

    注
    11 个卡子。

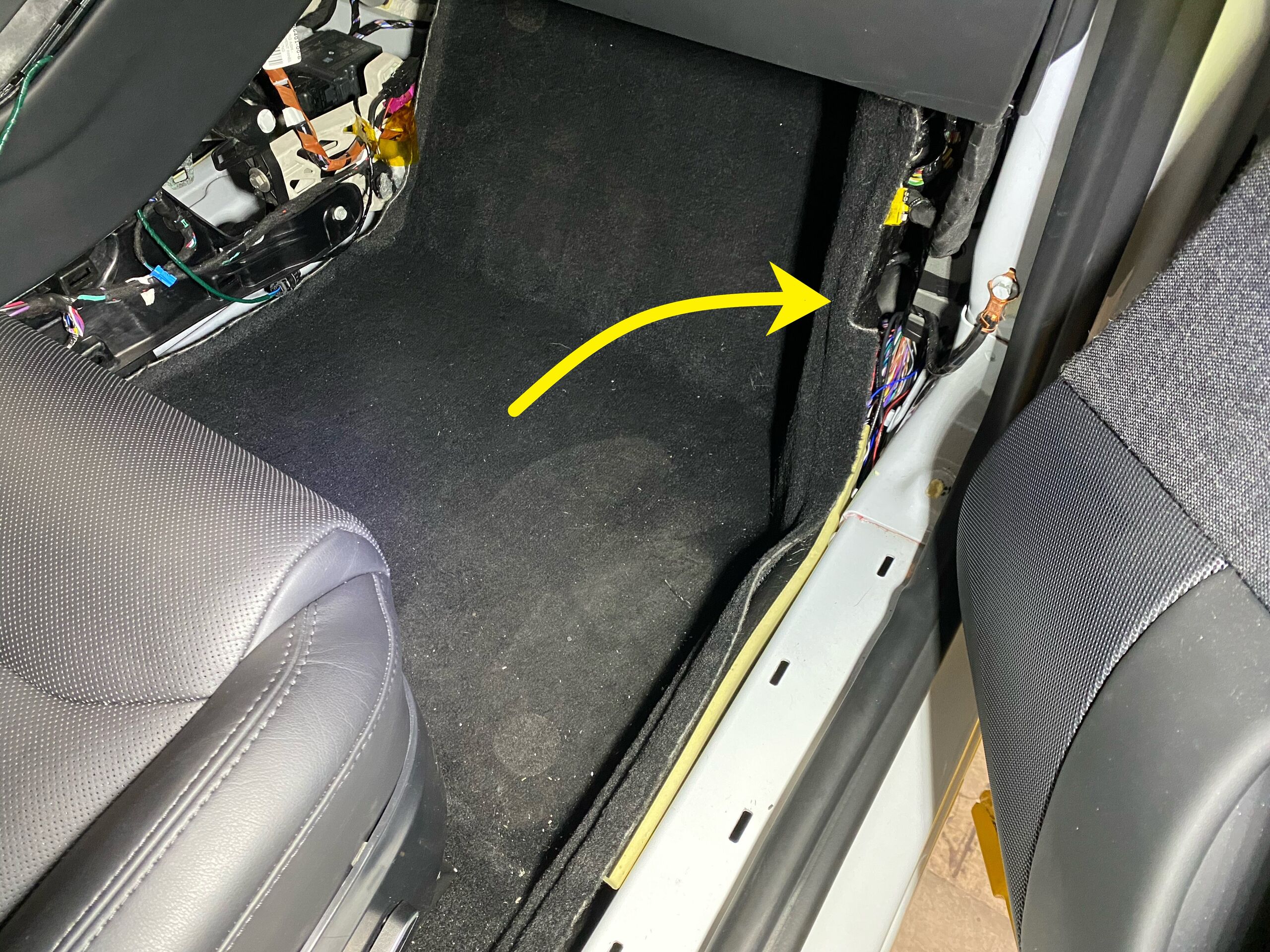

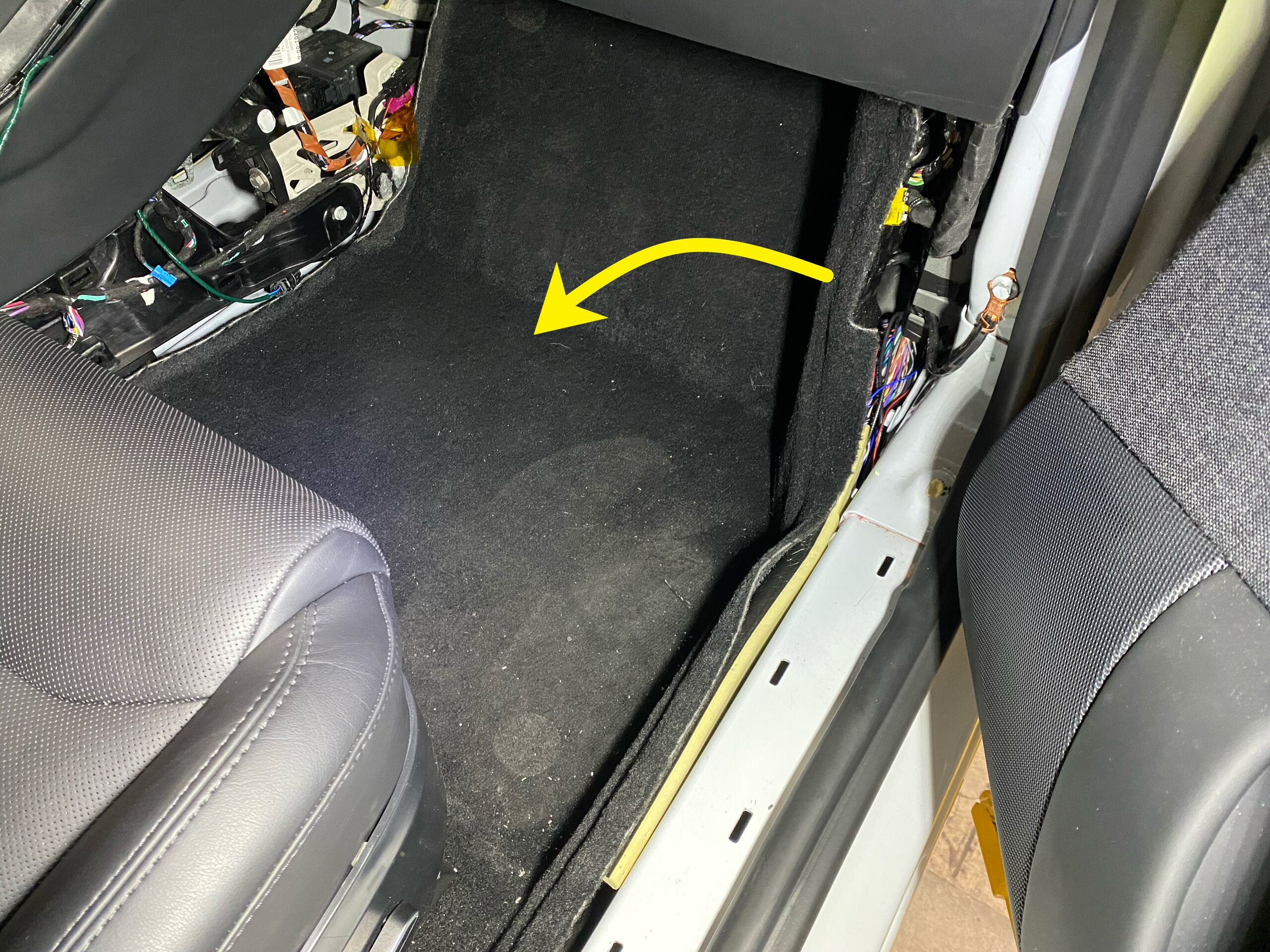

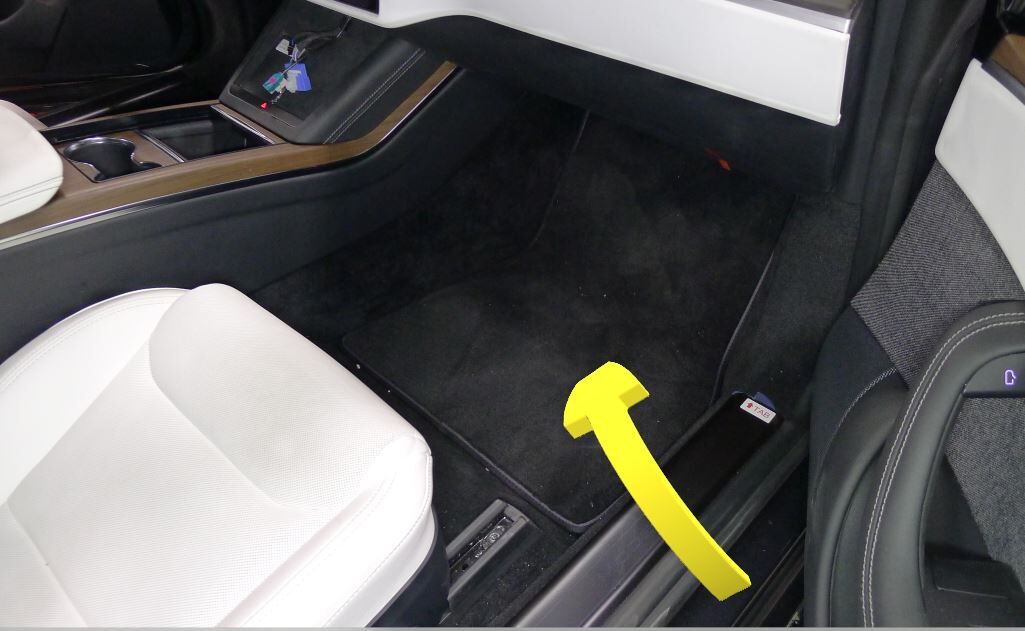

  36. 将 RH 前驾驶室毡毯折叠到一旁，以便于检修。
  37. 从右侧脚踏板面板上松开线束。
    注
    1 个卡子。

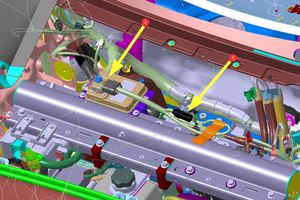

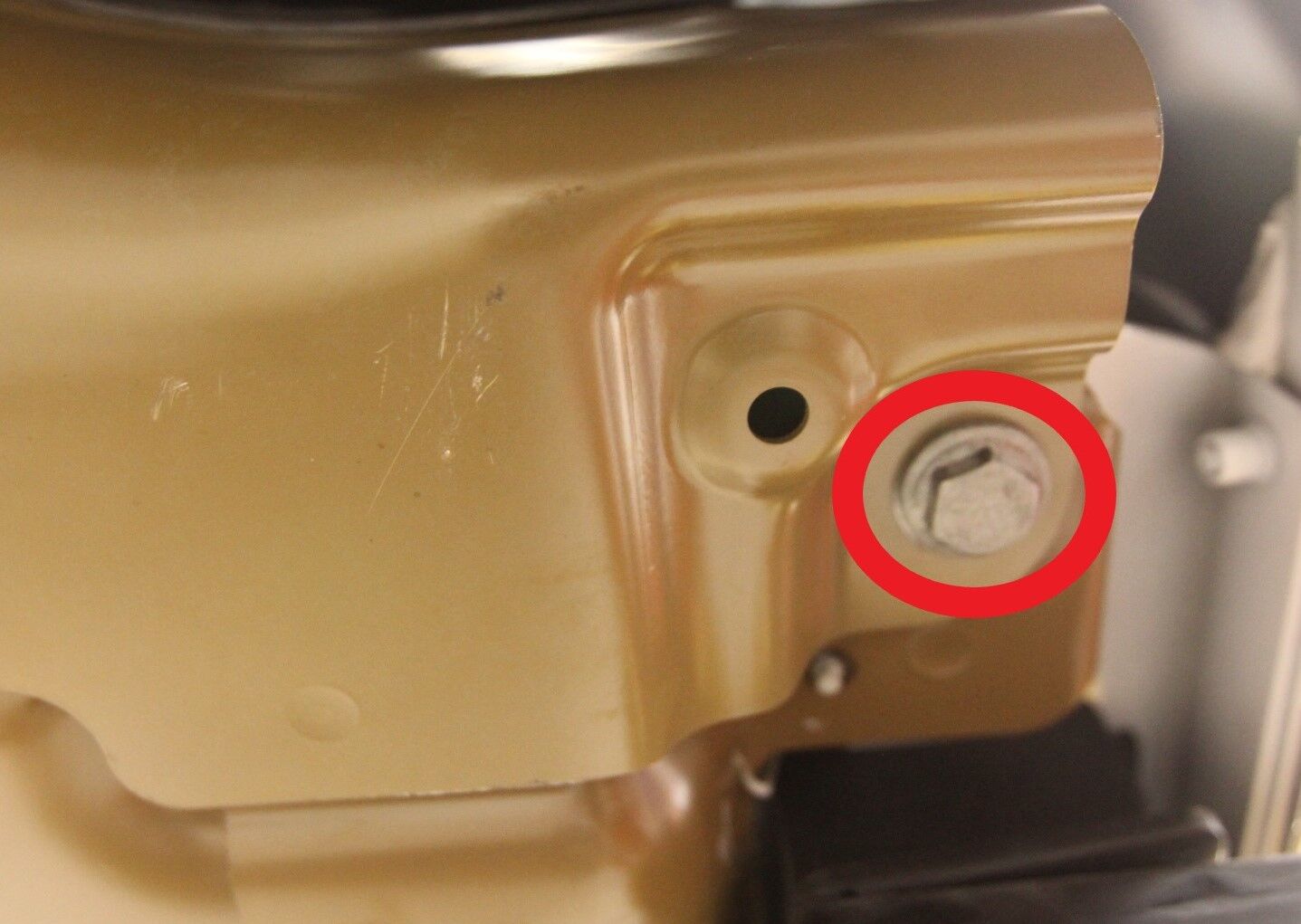

  38. 拆下右侧脚踏板面板。
    注
    2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm。

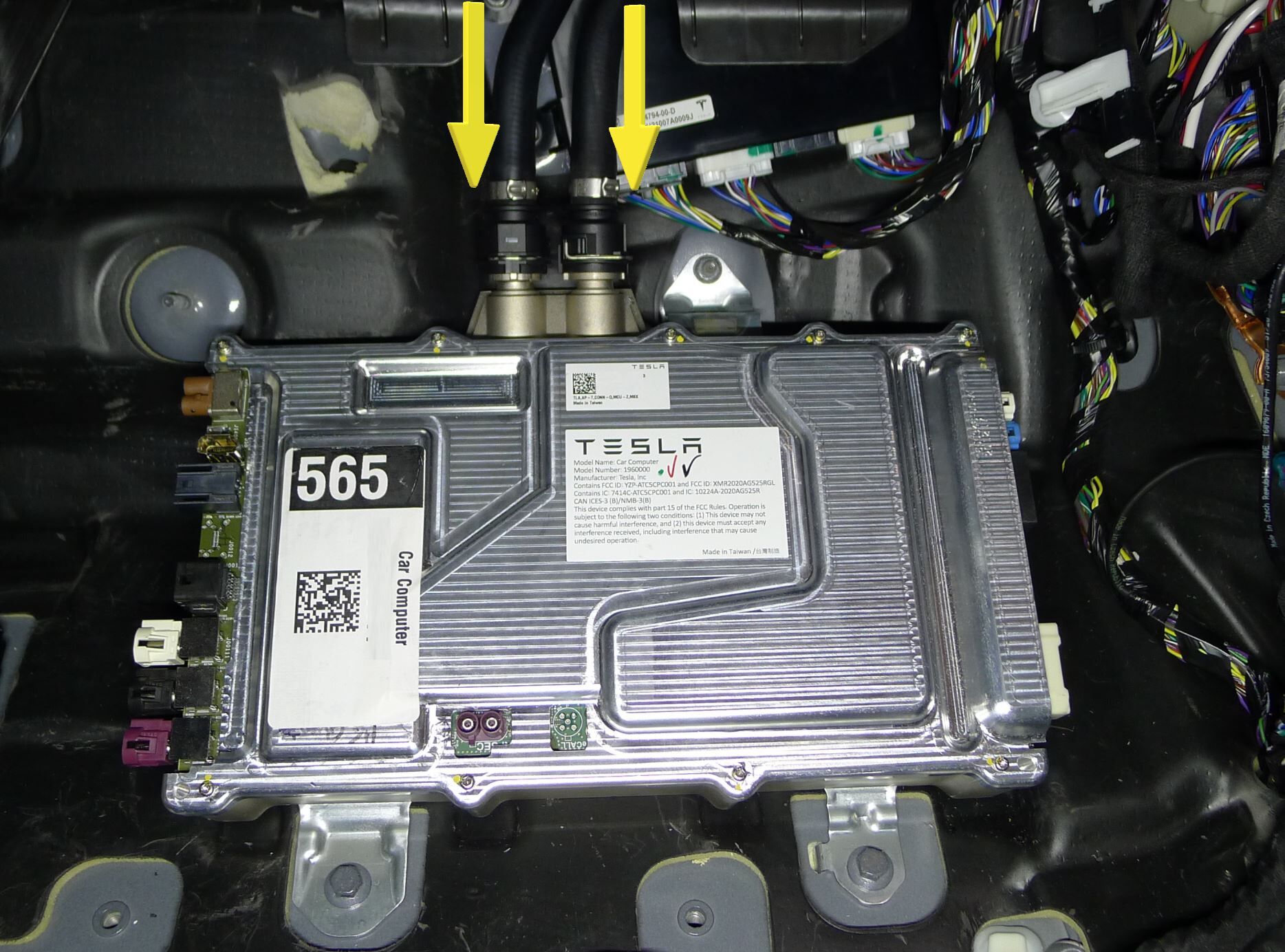

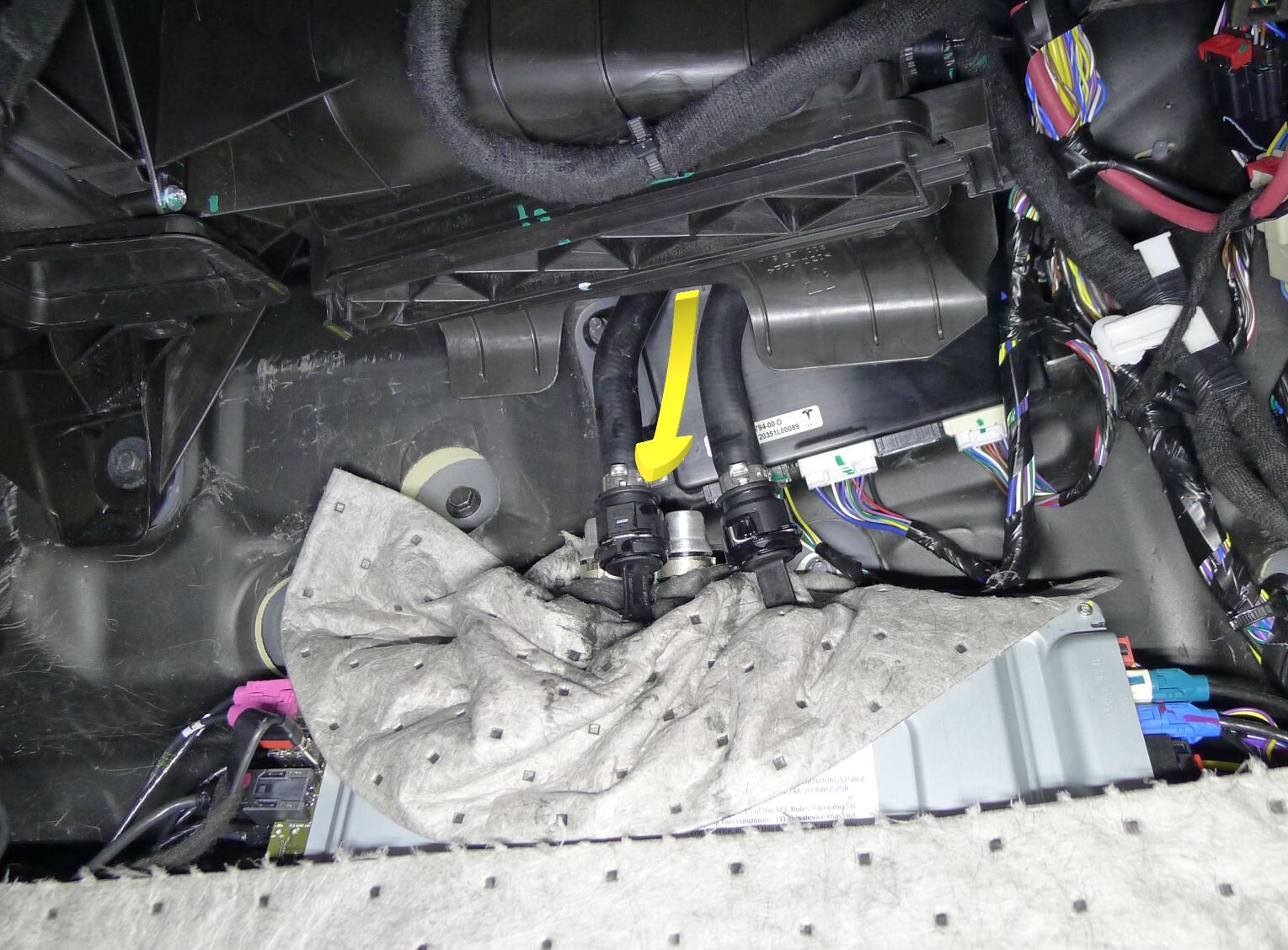

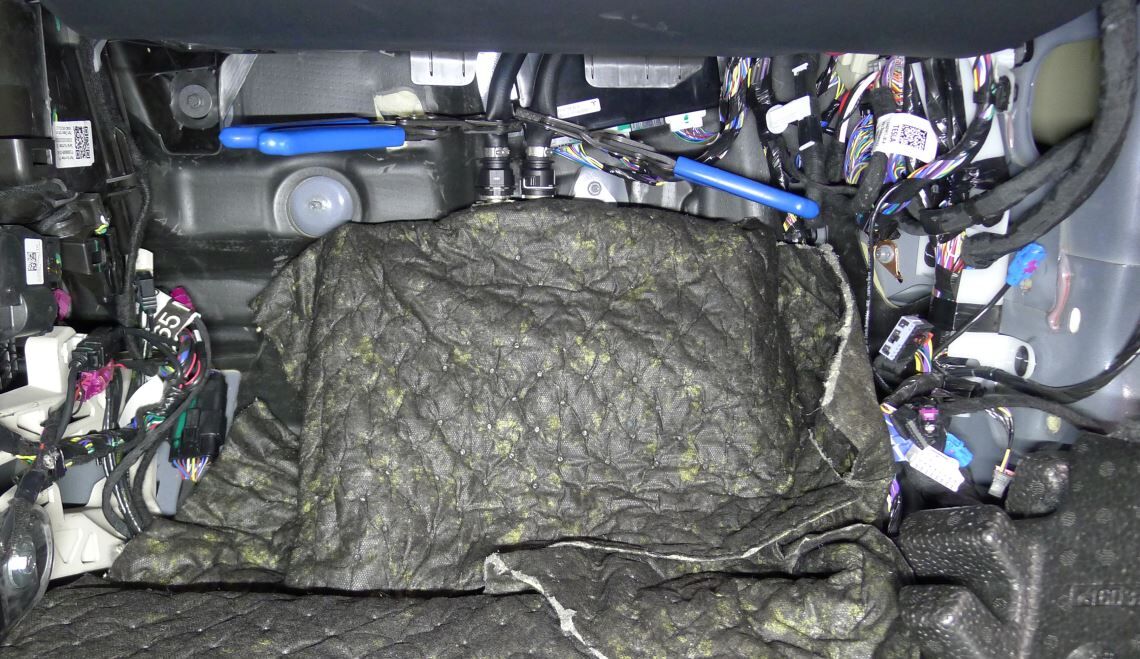

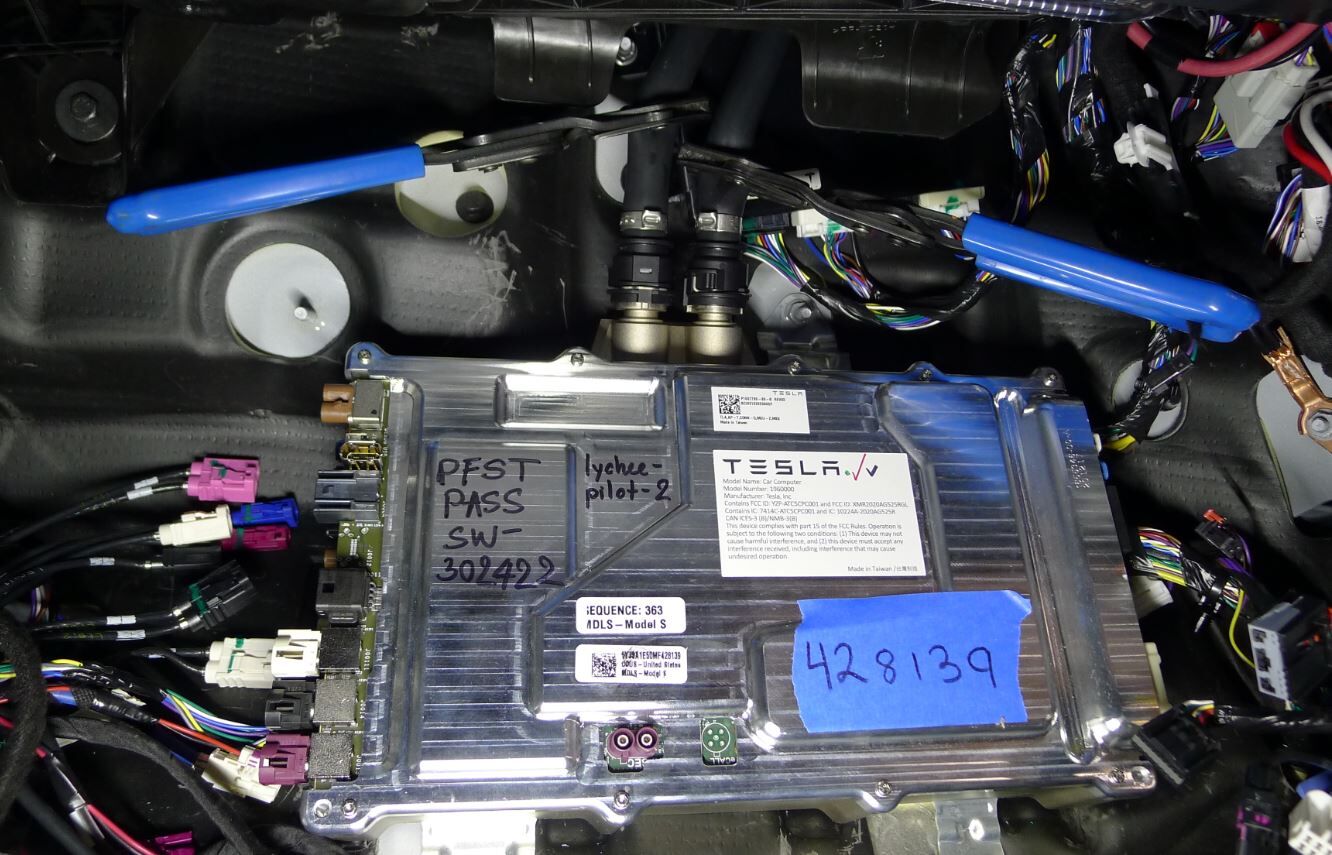

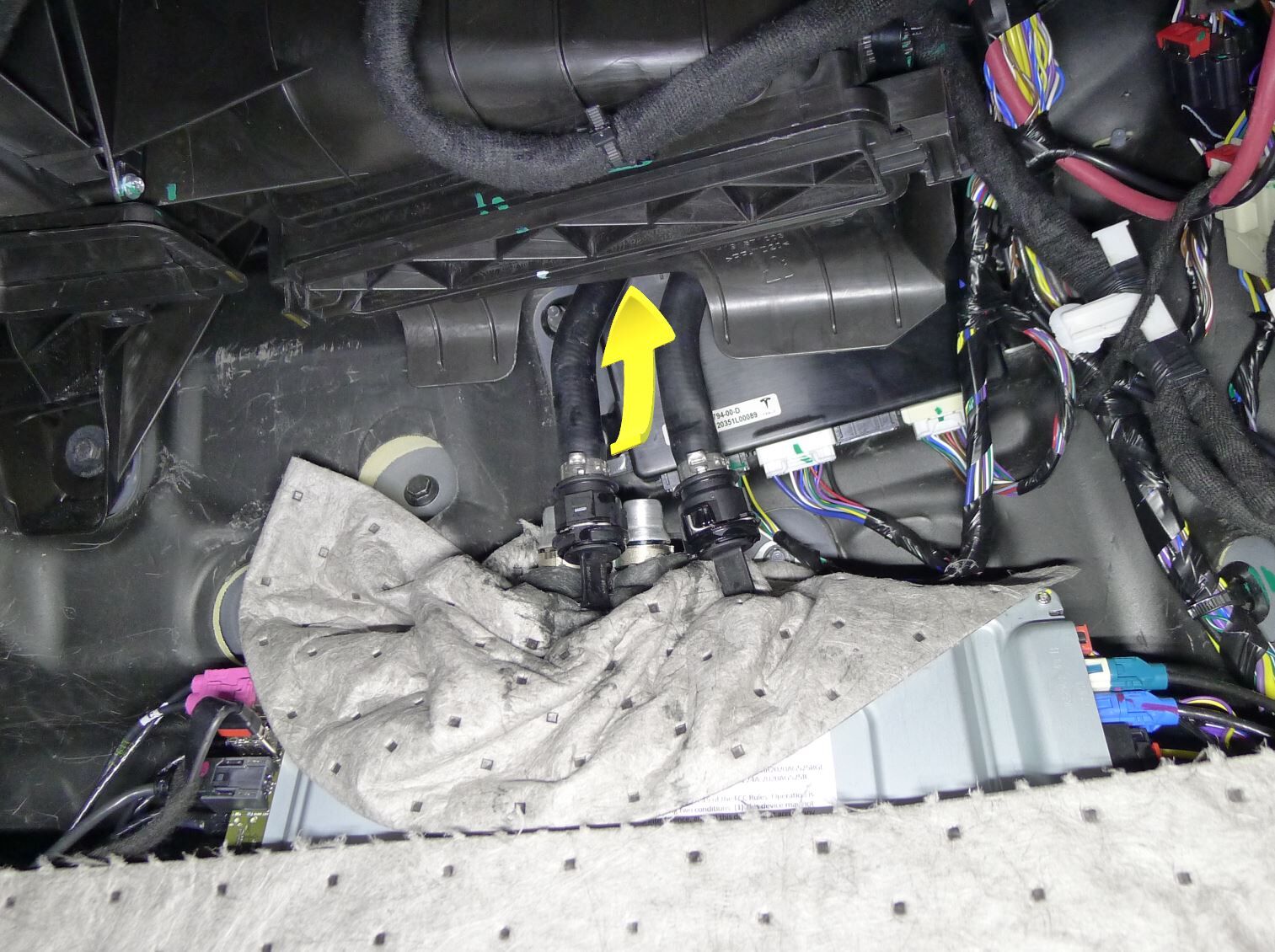

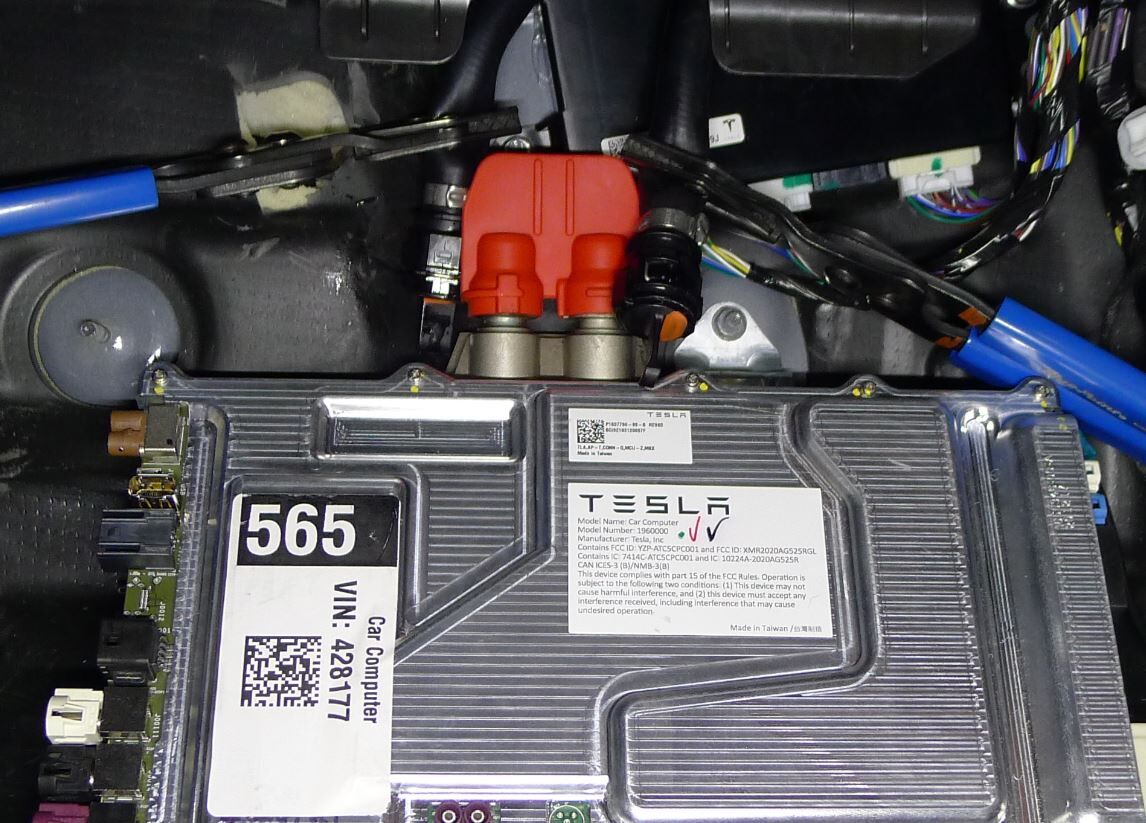

  39. 将冷却液软管夹安装到冷却板软管上。
    注
    2 个软管；在车载电脑周围放置冷却液吸收材料。
  40. 将冷却液软管从车载电脑冷却板总成上松开。
    注
    2 个弹簧锁；在软管和车载电脑上安装冷却液塞。

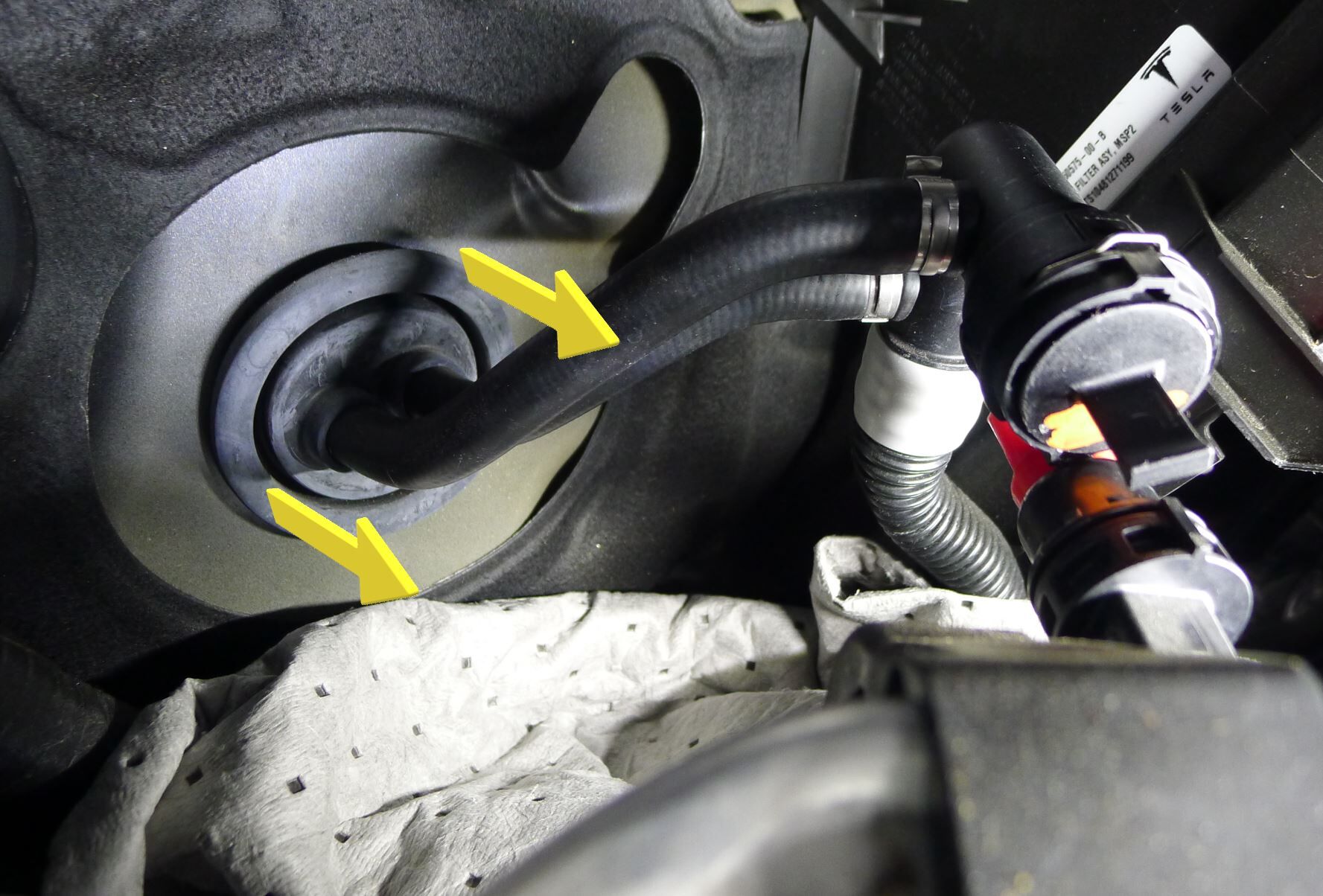

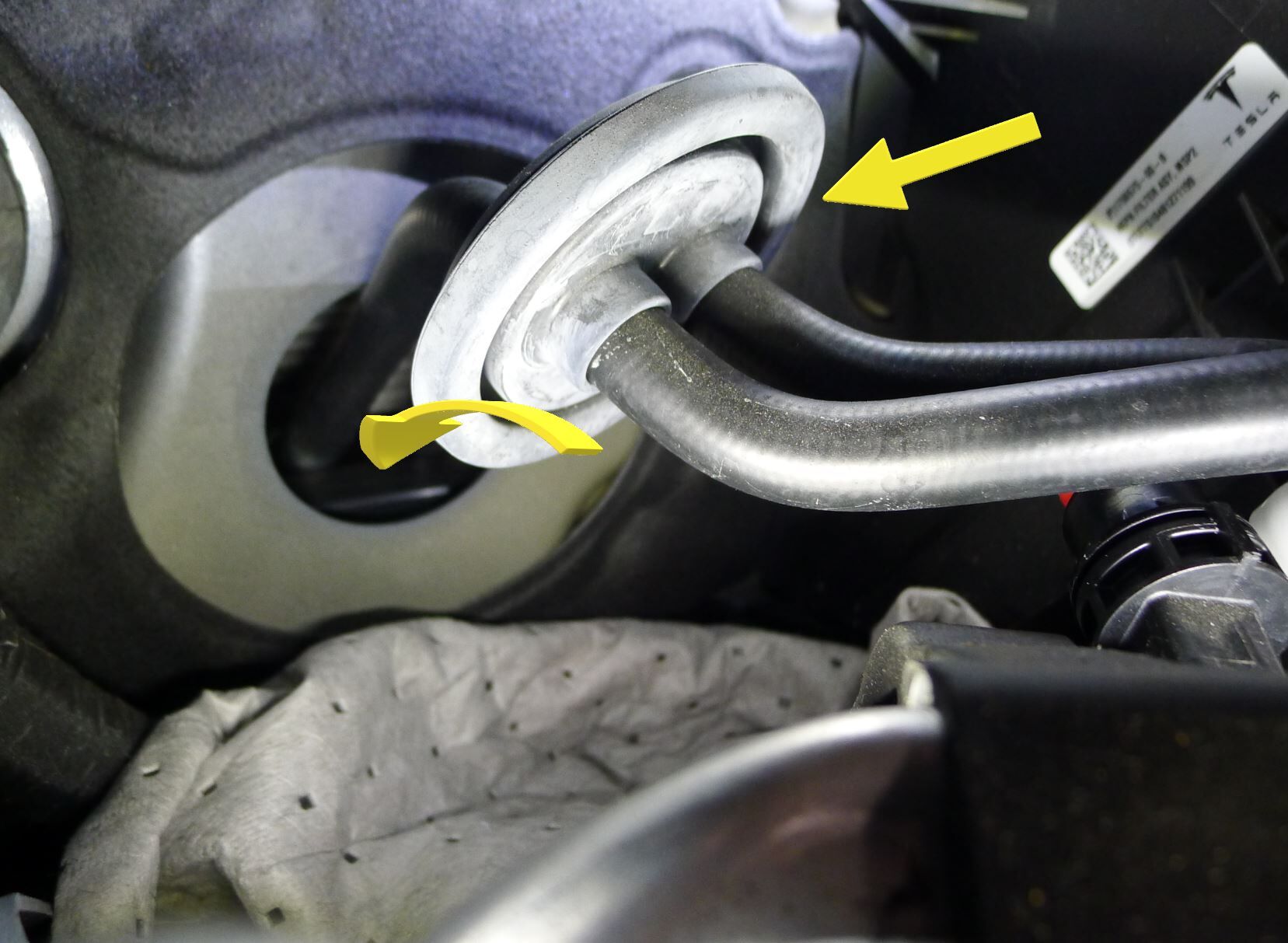

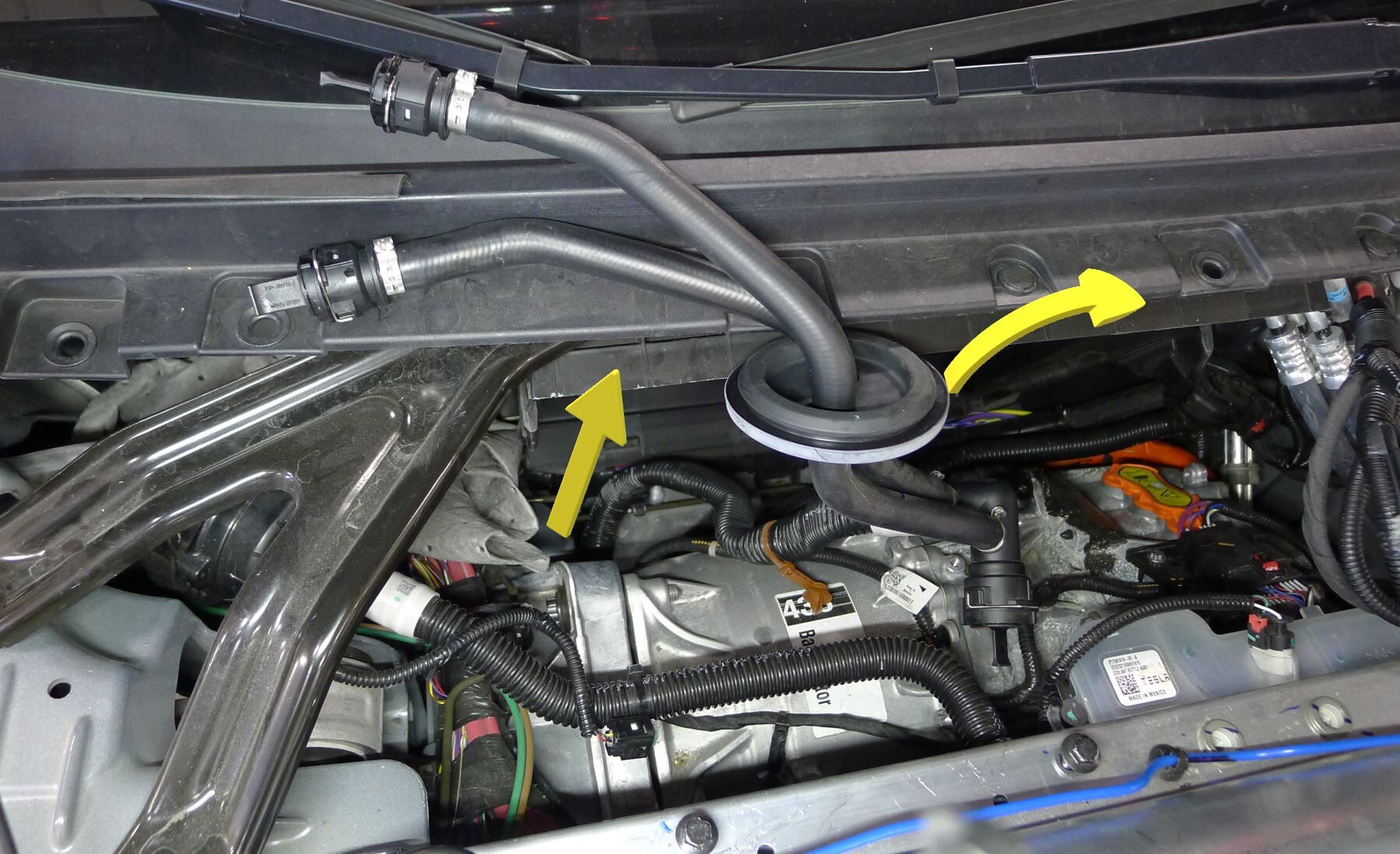

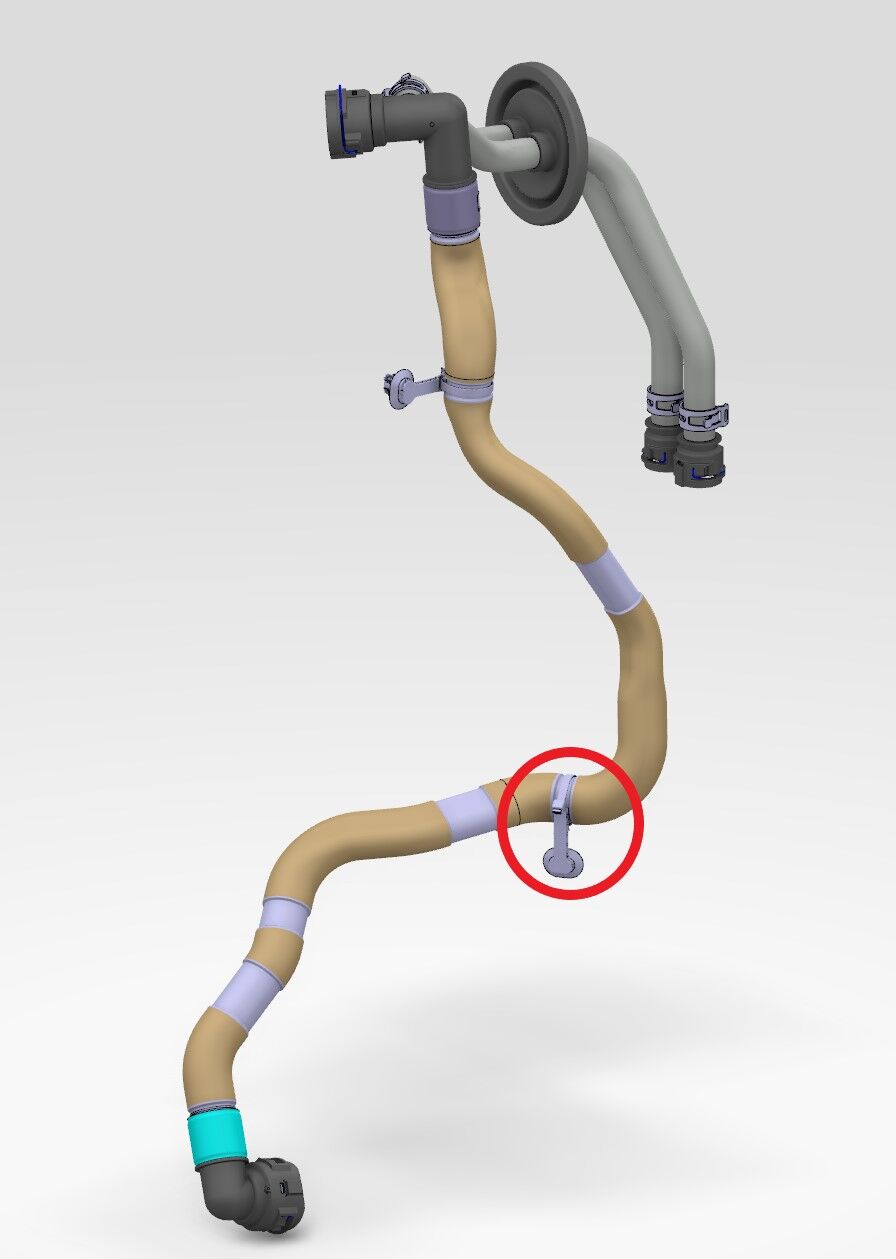

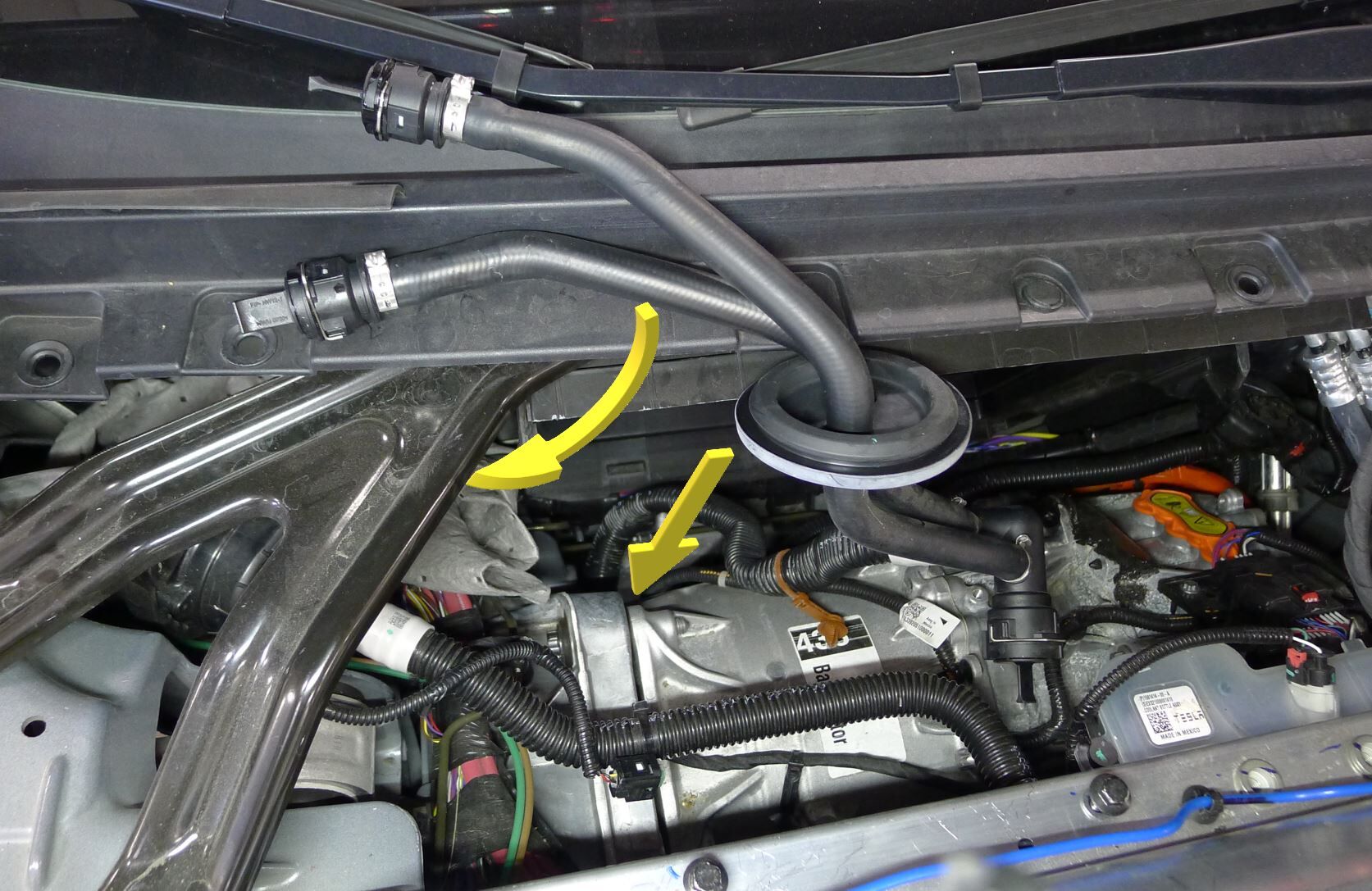

  41. 通过隔板拆下车载电脑供应软管。
    注
    从车载电脑供应软管上拆下冷却液软管卡子，确保插头安全无泄漏，将软管引至 HVAC 总成和隔板之间。

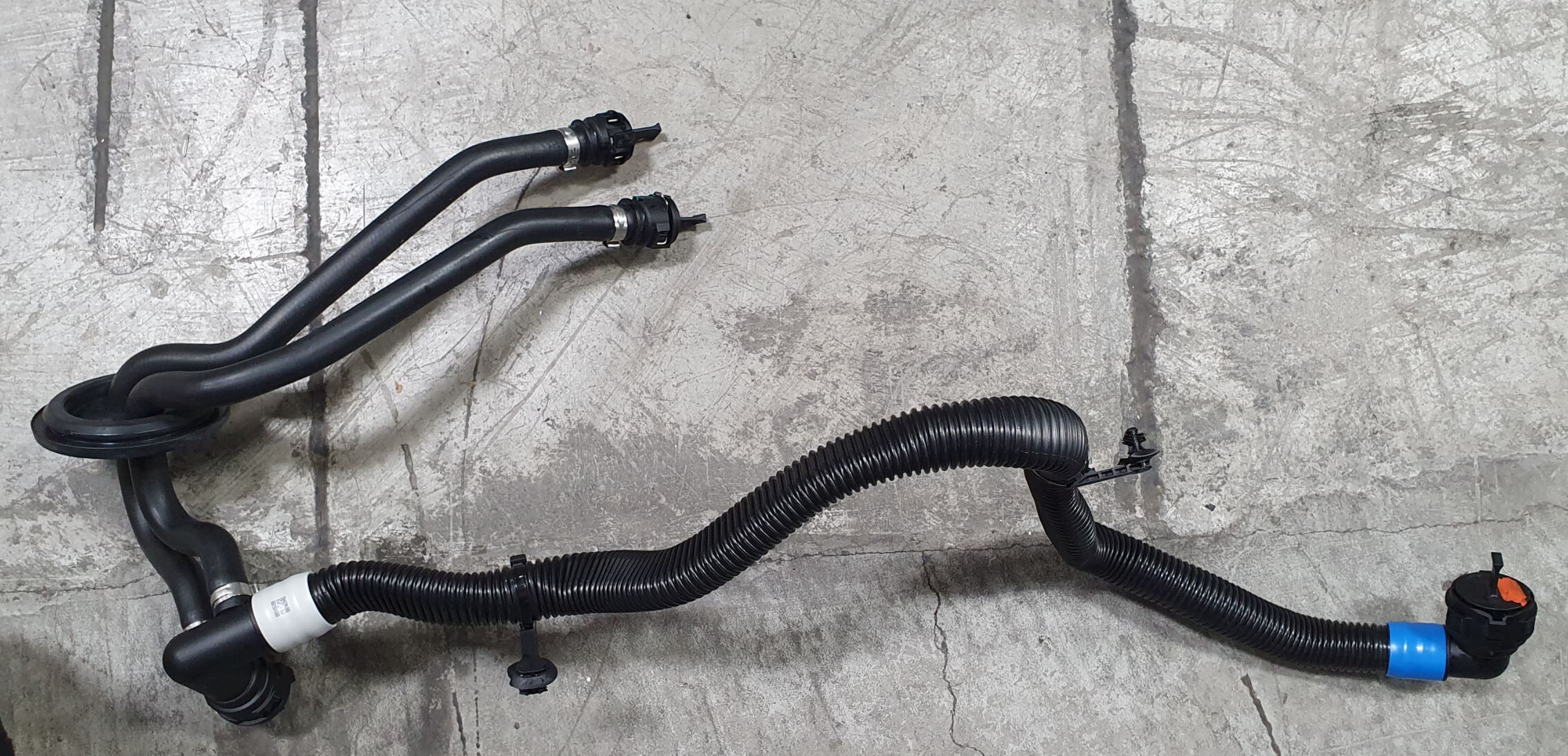

  42. 从车上拆下电池供应软管。
    注
    将车载电脑供应软管引到 V 型支架下方，向上移动供应软管，并绕过前驱动单元。

安装

  1. 将电池供应软管安装到车上。
    注
    将车载电脑供应软管引到 V 型支架下方，向下移动供应软管，并绕过前驱动单元。

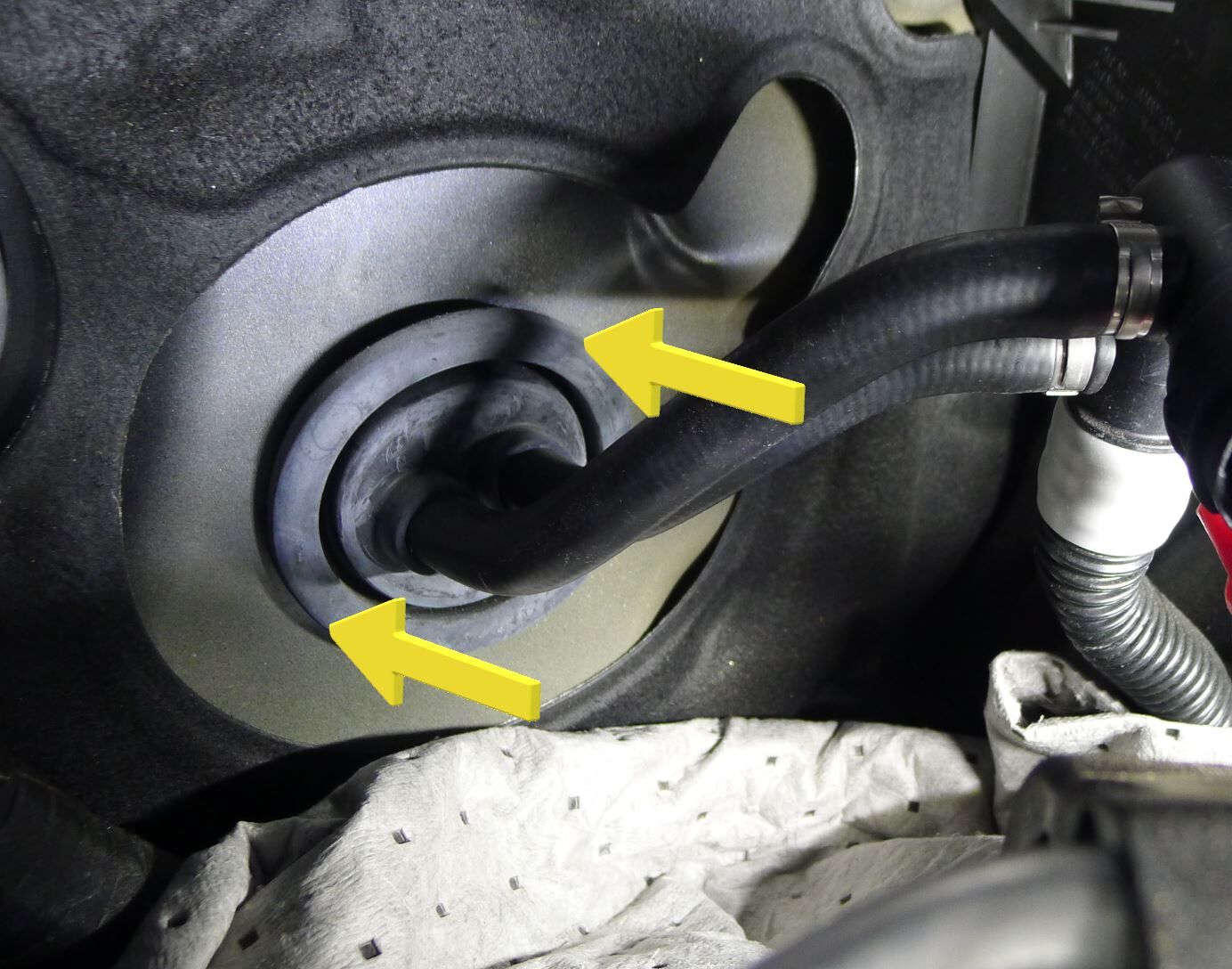

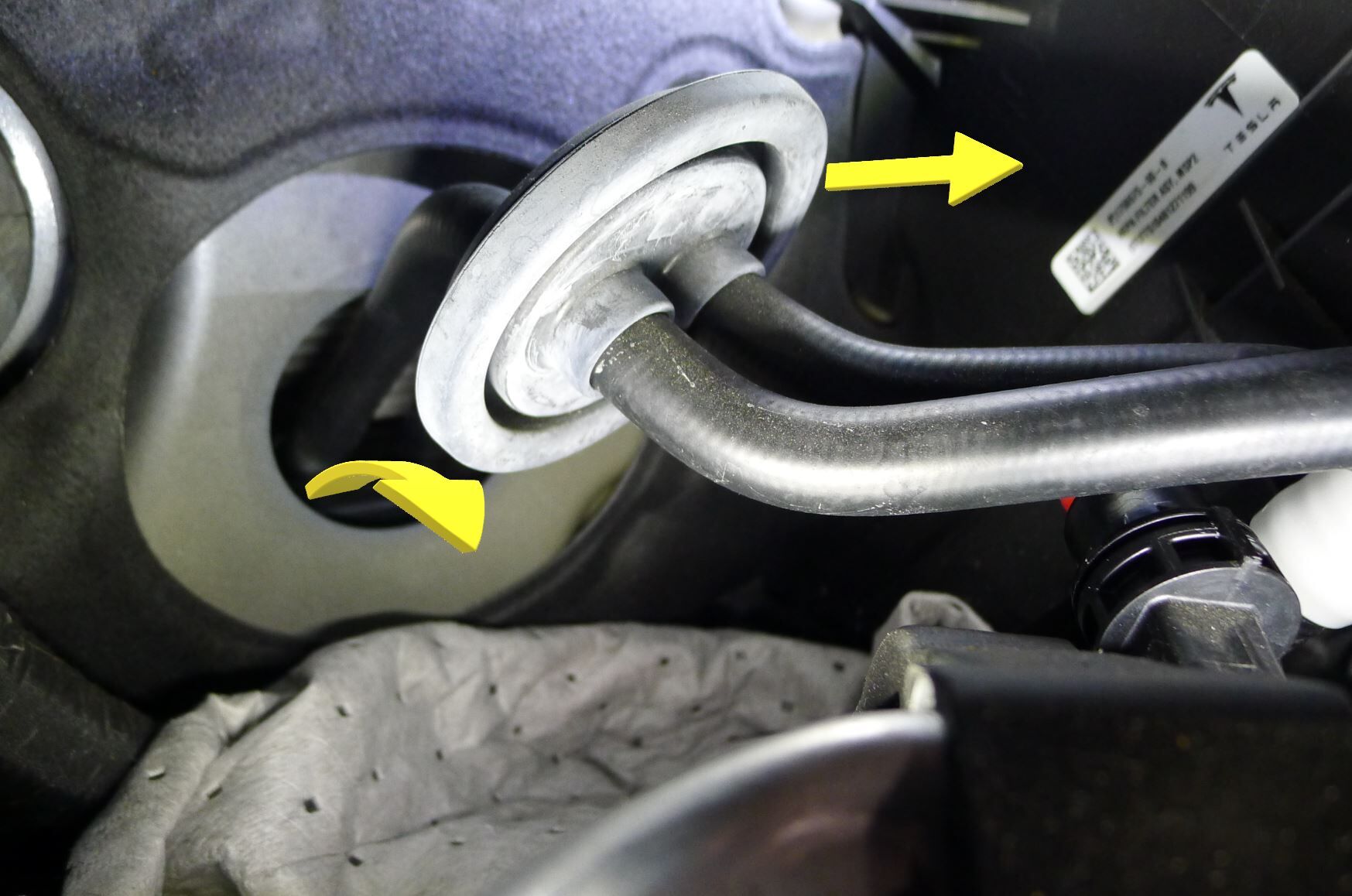

  2. 将车载电脑供应软管固定到隔板上。
    注
    将软管引入 HVAC 部件和隔板之间，确保索环完全置于隔板内。
  3. 将电池供给软管固定到电池冷却液泵上。
    注
    1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试。
  4. 从电池冷却液泵下方取出吸收性材料，将残留物清理干净。
    注
    取出所有吸收性材料，彻底清除残留物。
  5. 固定电池冷却液温度传感器连接。
    注

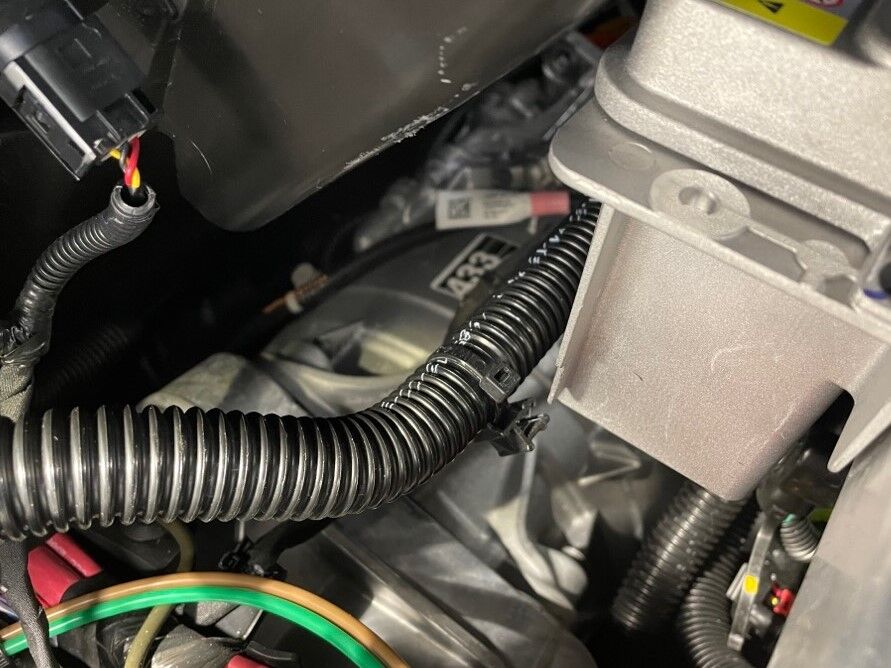

    1 个锁定连接器；固定连接并完全卡入红色锁片。
  6. 将固定电池泵供液管的卡子安装至前备箱线束上。
    注
    1 个卡子。
  7. 将冷却液软管固定到车载电脑冷却板总成上。
    注
    2 个弹簧锁，拆下冷却液塞和吸收材料，确保弹簧锁接合，并对每个软管接头执行推拉推测试
  8. 完全升起车辆，然后将举升机降至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
  9. 将冷却液排放容器置于车辆前部下方，以收集车辆冷却液。
  10. 将电池供应冷却液软管固定到高压电池。
    注
    1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试。
  11. 将三通阀冷却液软管固定到高压电池。
    注
    1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试；完成后取走车间毛巾。
  12. 清除车辆上的残留冷却液。
  13. 取走车辆下方的冷却液排放容器。
  14. 安装将电池泵供液管固定到右侧趾板支架的卡子。
    注
    1 个卡子。
  15. 安装固定 HVAC 排水管的卡子。
    注
    2 个卡子。
  16. 将前滑板摆放到位，以便安装，并拧入所有螺栓。
    注
    4 个螺栓，15 毫米，70 牛米；2 个螺栓，15 毫米，60 牛米；2 个螺栓，15 毫米，30 牛米；2 个螺栓，10 毫米，10 牛米；在后续步骤中拧紧。
  17. 拧紧将前滑板固定到车身铸件的螺栓。
    注
    2 个螺栓，15 毫米，60 牛米。
  18. 拧紧将前滑板固定到车身门槛的螺栓。
    注
    2 个螺栓，15 毫米，30 牛米。

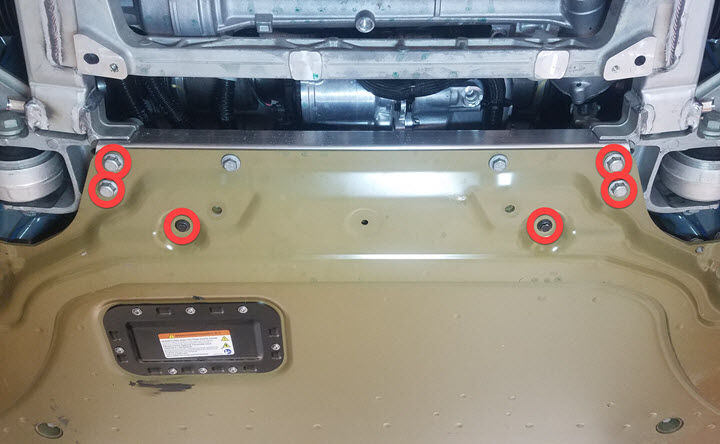

  19. 拧紧将前滑板固定到前副框架的螺栓。
    注
    4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm。
  20. 固定将轮罩内衬固定到前滑板的卡子。
    注
    4 个卡子。

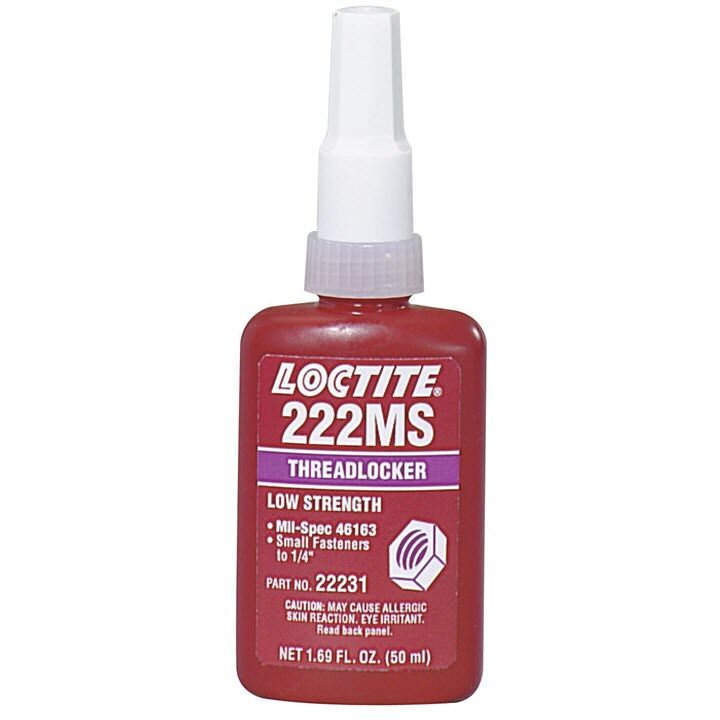

  21. 向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件。
    注
    9 个螺栓，10 mm，6 Nm。
  22. 安装用于固定前流线型护板的卡子。
    注
    5 个推拉式卡子。
  23. 降低车辆，直至轮胎接触到地面。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。
  24. 将低压电池放入车辆。
    注
    将低压电池放置在左边，并为高效分子空气 (HEPA) 过滤器盖板的安装留出空间。
  25. 安装高效分子空气 (HEPA) 过滤器总成盖板。
    注
    2 个锁片，2 个固定销，2 个槽，将盖板向下移动到 V 型支架下方，充分接合密封件和锁片。
  26. 固定空气质量传感器连接。
    注
    1 个连接器。
  27. 安装将低压电池固定到支柱塔梁的紧固件。
    注
    3 个螺栓，10 毫米，9 Nm，2 条基线，安置就位并安装紧固件。
  28. 安装将超级歧管固定到低压电池上电池泵供应软管的卡子。
    注
    1 个卡子。
  29. 连接紧急响应回路和低压电池连接器。
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后接合绿色锁片。

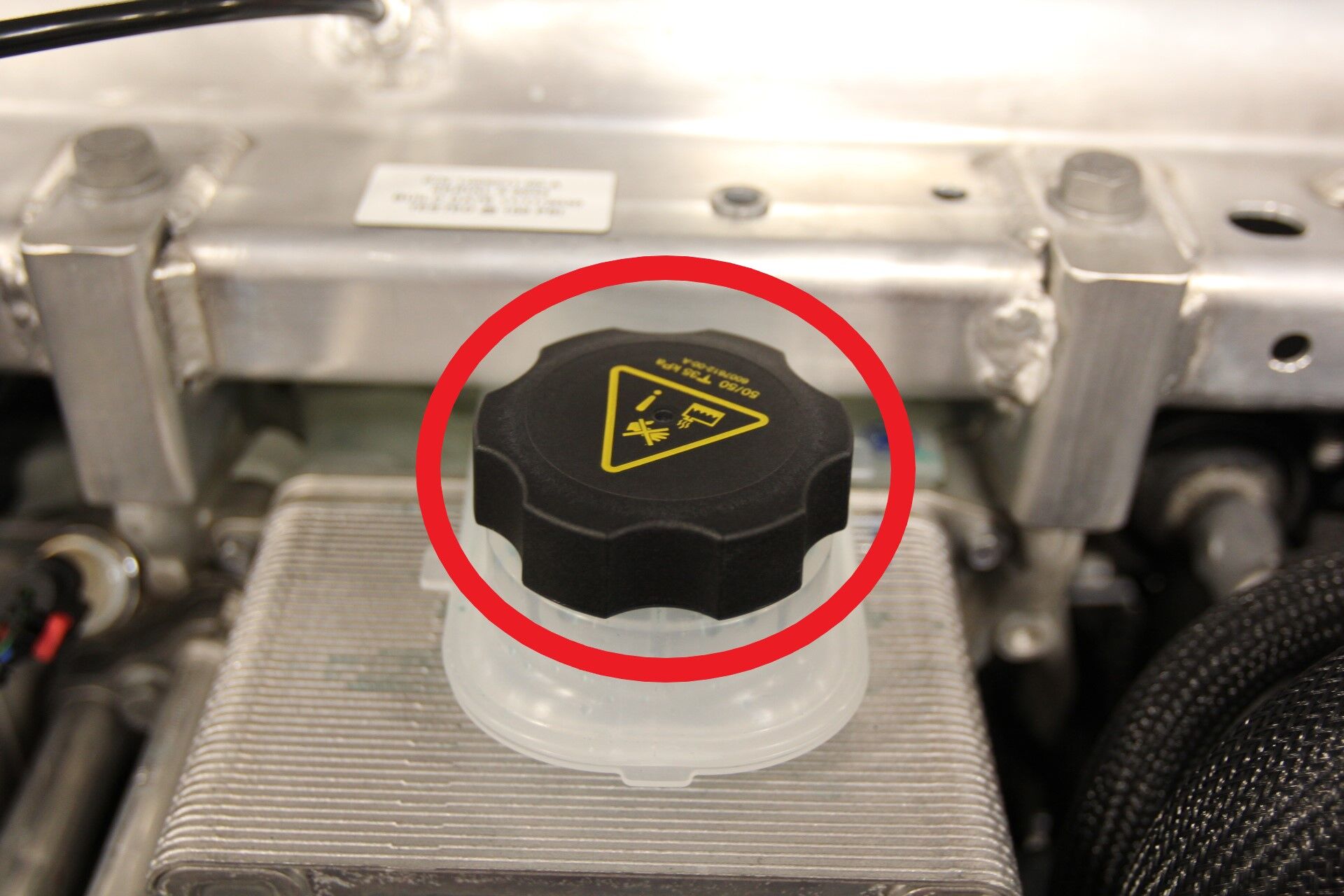

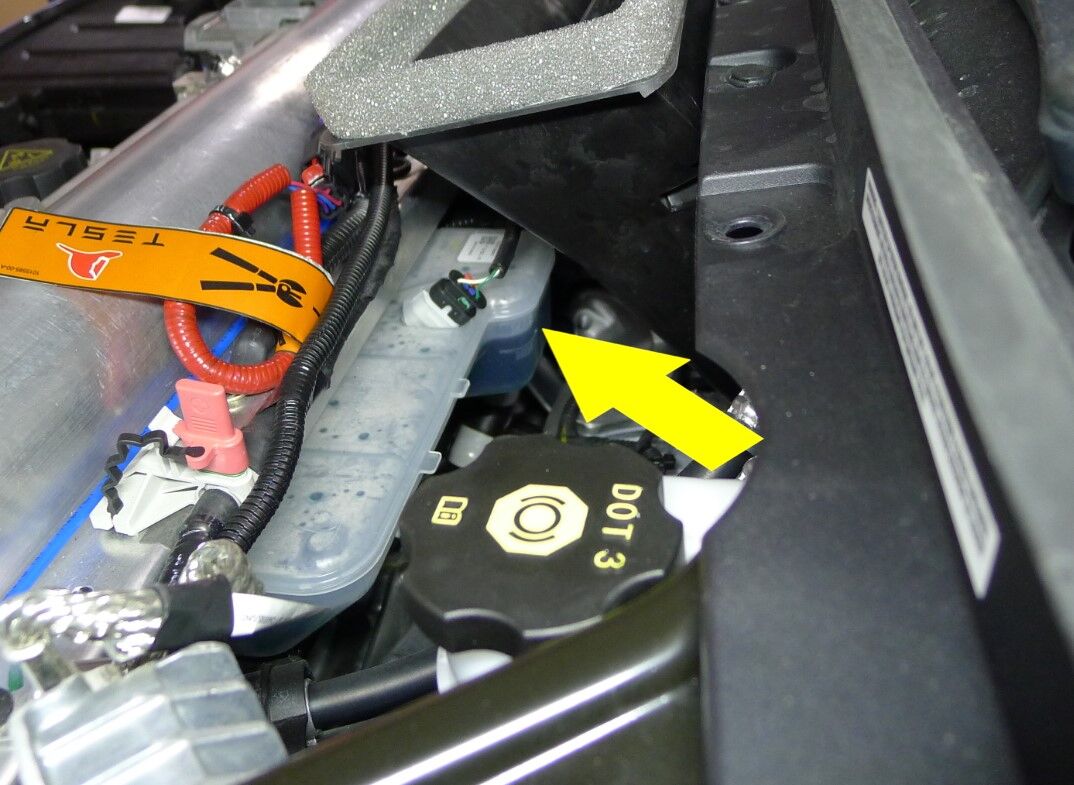

  30. 拆卸冷却液罐罐盖。
  31. 将冷却液加注至适当液位。
    注
    确保液位加注至 Max 线处。
  32. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    注
    此时冷却液泵将发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后，点击左上角的 "X" 关闭窗口。

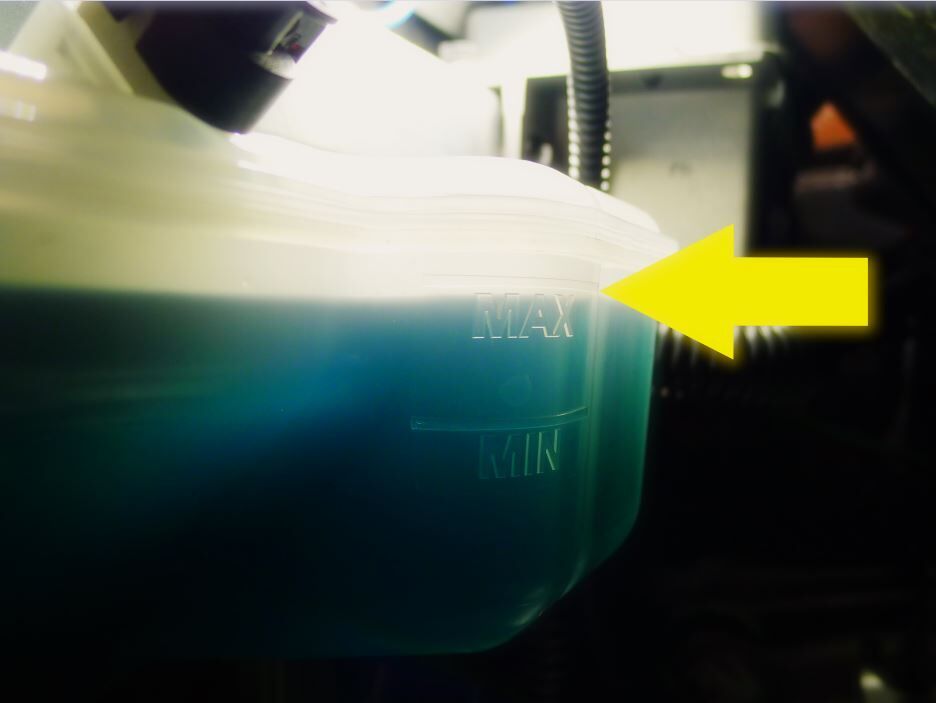

  33. 检查冷却液液位，必要时加满。
    注
    确保液位位于 Max 线处；按要求加满冷却液。
  34. 安装冷却液罐罐盖。
  35. 安装前备箱右侧挡板。
    注
    10 个卡子。
  36. 安装前备箱后部挡板。
    注
    8 个卡子。

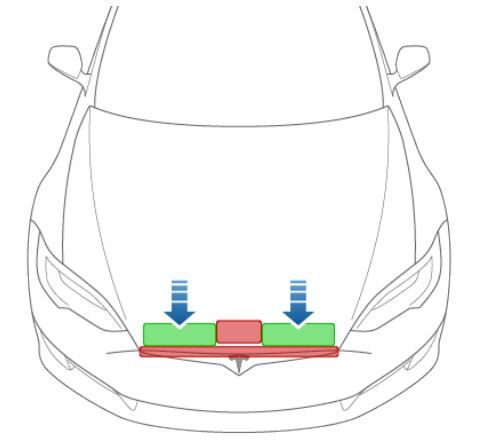

  37. 关闭前备箱盖。
    注
    用力按压绿色高亮区域（请参阅图片）；前备箱盖其他区域可能受压受损。

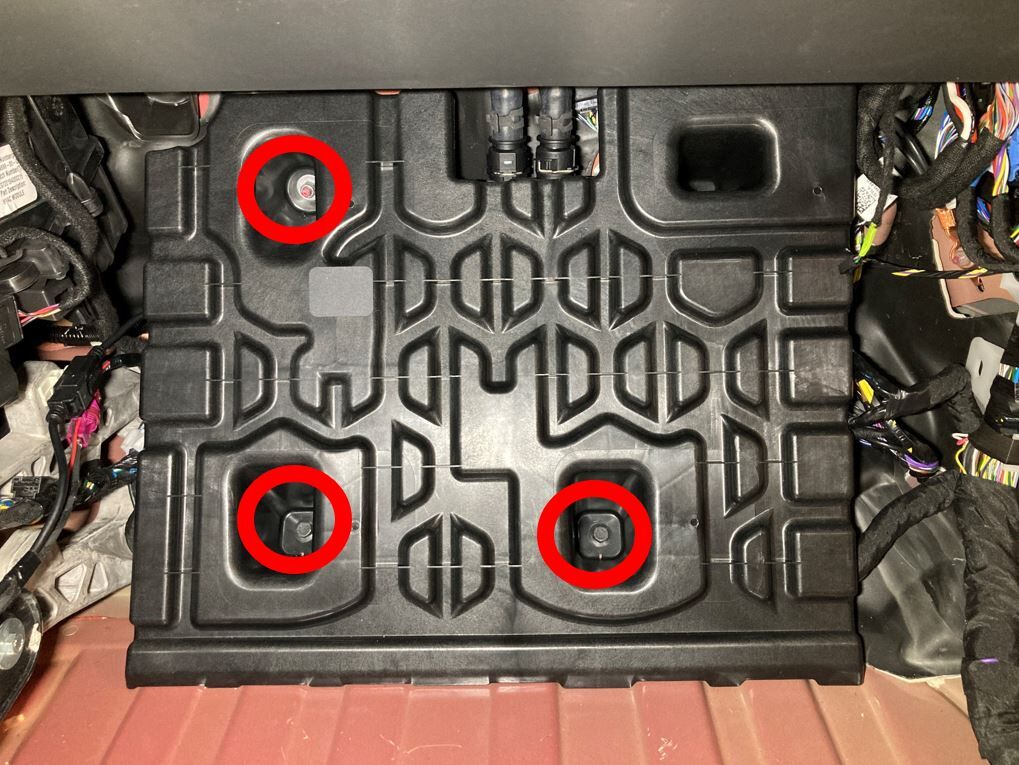

  38. 安装右侧脚踏板面板。
    注
    2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm。
  39. 将线束固定到右侧脚踏板面板。
    注
    1 个卡子。
  40. 将 RH 主地毯折回到位。
  41. 安装中控台右侧地毯。
    注
    11 个卡子。
  42. 安装右侧脚部空间盖板。
    注
    3 块磁铁，1 个连接器
  43. 安装右前脚垫。
  44. 安装右侧 A 柱下部饰板。
    注
    7 个卡子，确认挡雨条已正确就位。
  45. 安装右侧 A 柱中间饰板。
    注
    1 个卡子，2 个锁片，确认挡雨条已正确就位。
  46. 将右前座椅移回原位。

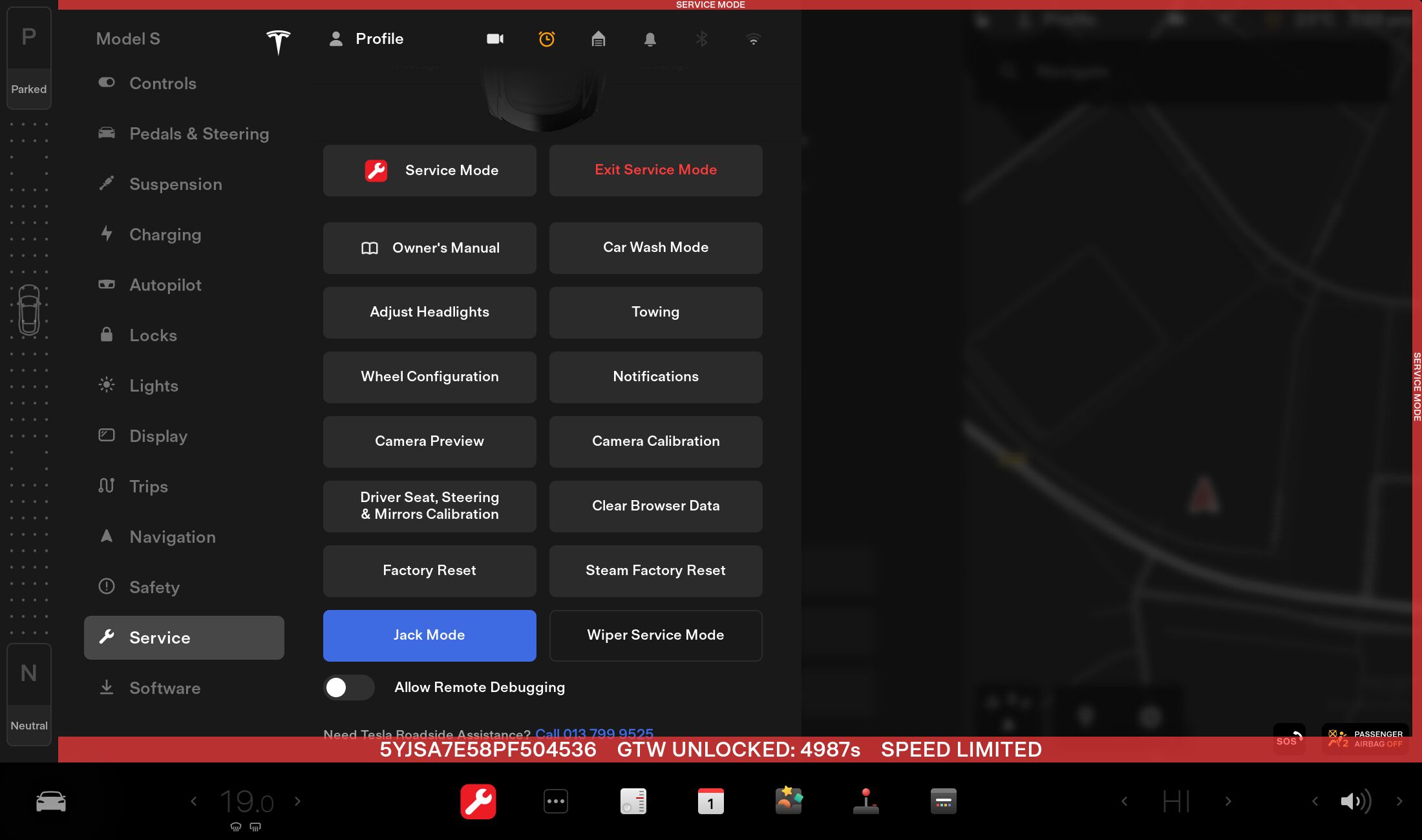

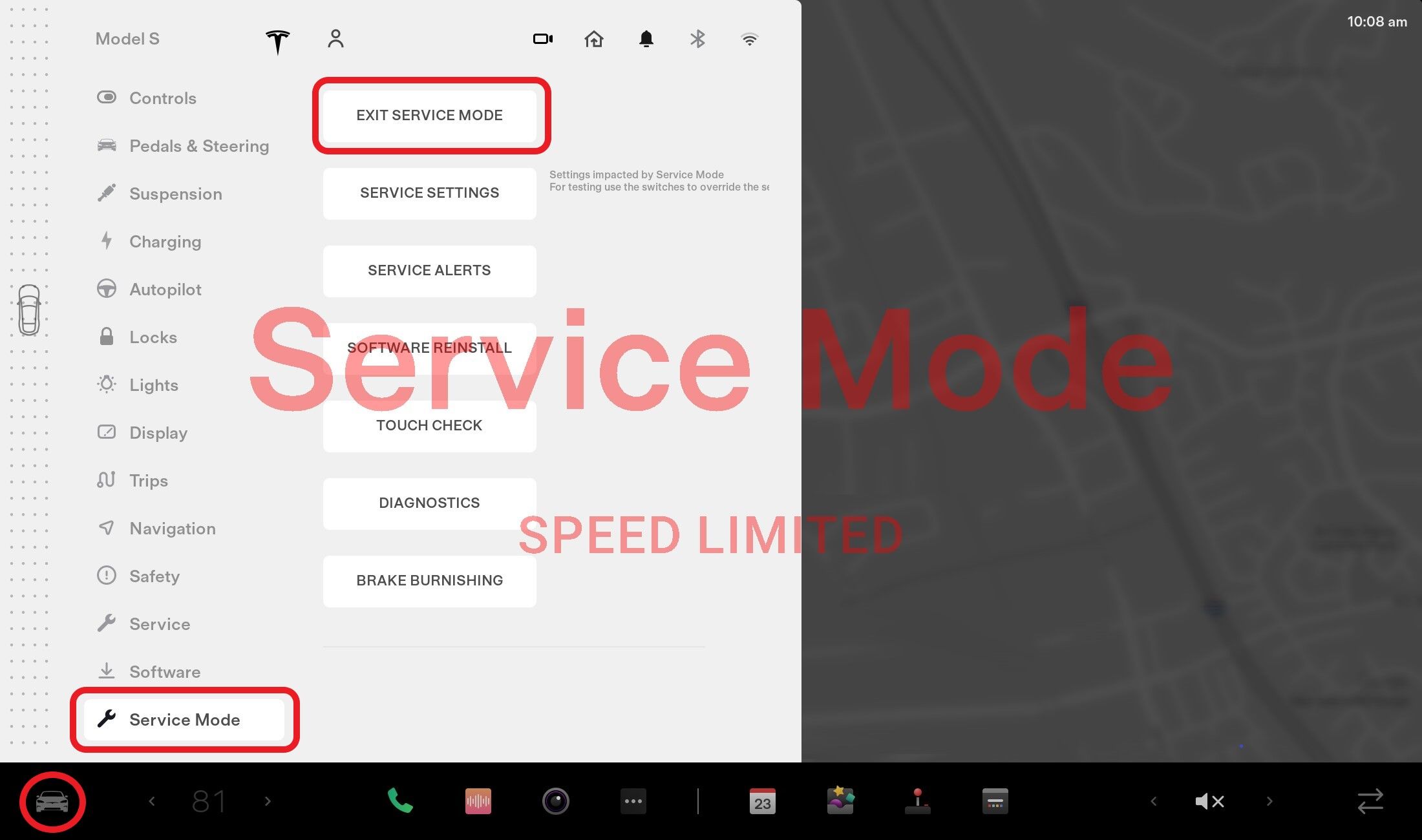

  47. 退出维护模式。
    注
    点击 Controls > Software，选择“退出维护模式”按钮。
  48. 将车辆驶离举升机。
    注
    将机架臂降至最低并从车底移走；将空气悬架退出“千斤顶模式”。
