盖板 - 座椅靠背 - 第二排座椅 - 左侧（拆卸和更换）

校正代码 13081002 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 打开 LH 后车门，降下 LH 后车窗。
  3. 将驾驶位座椅移至最前端。
  4. 拆下第二排左侧靠背面板。请参阅背板 - 第二排座椅 - LH（拆卸和更换）。
  5. 拆下第二排左侧头枕。请参阅头枕 - 第二排 - 左侧（拆卸和更换）。
  6. 拆下第二排左侧和右侧座椅靠背向导锁。请参阅导锁 - 头枕 - 第二排（拆卸和更换）。
  7. 断开第二排左侧靠背线束，然后松开将线束连接到靠背的卡子。
  8. 断开第二排左侧靠背加热垫电气连接器。
  9. 拆下将第二排左侧靠背垫固定到靠背框架的螺栓（2 个）。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具：
    • 10 毫米深套筒
  10. 将第二排左侧座椅折叠至水平位置，但不要将座椅向后放倒
  11. 松开将第二排左侧靠背垫固定到靠背框架的卡子（4 个），然后将座垫总成从车体拆下。
  12. 松开将第二排左侧靠背加热垫线束固定到第二排左侧座椅后基板的卡子。
  13. 松开将第二排左侧座椅套底部固定到第二排左侧座椅靠背基板的钩子（4 个）。
  14. 松开将第二排左侧座椅套固定到第二排左侧座椅靠背基板的卡子（4 个）。
  15. 松开将第二排左侧座椅套顶部固定到第二排左侧座椅靠背基板的钩子（6 个）和卡子（2 个）。
  16. 将第二排左侧座椅套顶部向下拉并从第二排左侧座椅靠背基板拆下。
  17. 从座垫总成从第二排左侧座椅靠背基板拆下。
  18. 松开将第二排左侧座椅套固定到第二排左侧座椅靠背泡沫的 Velcro 扣带。

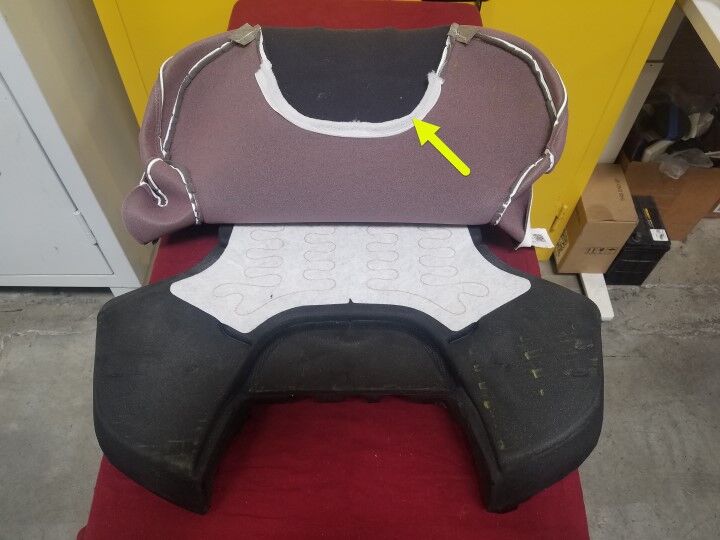

  19. 使用对角切割器切断将第二排左侧座椅套固定到第二排左侧座椅靠背泡沫的拱环（3 个）。
    注
    按下泡沫，暴露拱环。
    注
    拆下多余拱环零件。
  20. 将第二排左侧座椅套从座椅靠背泡沫拆下。

安装

  1. 将第二排左侧座椅套放回第二排左侧座椅靠背泡沫上。
  2. 使用拱环钳夹住拱环（3 个）以将第二排左侧座椅套固定到第二排左侧座椅靠背泡沫。
    注
    安装前将拱环卡在拱环钳上。
    注
    需要时按下泡沫以暴露拱环。
  3. 固定将第二排左侧座椅套连接到第二排左侧座椅靠背泡沫的 Velcro 扣带。
  4. 将第二排左侧座椅靠背基板安装到座垫总成上。
  5. 将第二排左侧座椅靠背套顶部向上拉并安装到第二排左侧座椅靠背基板上。
  6. 固定将第二排左侧座椅套顶部固定到第二排左侧座椅靠背基板的钩子（6 个）和卡子（2 个）。
  7. 固定将第二排左侧座椅套固定到第二排左侧座椅靠背基板的卡子（4 个）。
  8. 固定将第二排左侧座椅套底部固定到第二排左侧座椅靠背基板的钩子（4 个）。
  9. 固定将第二排左侧靠背加热垫线束固定到第二排左侧座椅靠背基板的卡子（2 个）。
  10. 将第二排左侧靠背垫放在靠背框架上，然后固定把座垫固定到框架上的卡子（4 个）。
  11. 放倒第二排左侧座椅靠背。
  12. 安装将第二排左侧靠背垫固定到靠背框架的螺栓（2 个）。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具：
    • 10 毫米深套筒
  13. 连接第二排左侧靠背加热垫电气连接器。
  14. 固定将第二排左侧靠背线束固定到靠背的卡子，然后连接电气连接器。
  15. 安装第二排左侧和右侧座椅靠背向导锁。请参阅导锁 - 头枕 - 第二排（拆卸和更换）。
  16. 安装第二排左侧座椅头枕。请参阅头枕 - 第二排 - 左侧（拆卸和更换）。
  17. 安装第二排左侧靠背面板。请参阅背板 - 第二排座椅 - LH（拆卸和更换）。
  18. 升起 LH 后车窗并关闭 LH 后车门。
  19. 将驾位座椅移回原位。
  20. 升起 LH 前车窗并关闭 LH 前车门。
