万向节 - 悬架 - 前 - 左侧（拆卸和更换）

校正代码 31010102 1.26 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
发生碰撞后如需执行本程序，请参阅《碰撞维修手册》查看是否需要同时更换转向机。

扭矩规格

表 1. 扭矩规格： 悬架 - 前（扭矩）
描述 扭矩值 推荐工具 重新使用/更换 备注
将前上方控制臂固定到转向节的螺栓和螺母
60 Nm (44.2 lbs-ft)
  • 15 mm 组合扳手
  • 梅花 T50 套筒
重新使用 更换 重复使用螺栓，更换螺母；PN - 1111145-00-A
将半轴固定到轮毂轴承的螺母
245 Nm (180.7 lbs-ft)
  • 32 毫米深冲击套筒
更换 PN - 1532923-00-A / 1020296-00-B（2 个）
将前横拉杆球头固定到转向节的螺母
102 Nm (75.2 lbs-ft)
  • 21 毫米套筒
更换 PN - 1004356-00-B
将前下前连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 mm 组合扳手
  • 梅花 T45 套筒
更换 PN - 1109263-00-B
将前下尾连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米套筒
  • 梅花 T45 套筒
更换 PN - 1109263-00-B
将平衡杆末端连杆固定到转向节的螺母
70 Nm (51.6 lbs-ft)
  • 15 毫米套筒
  • 5 毫米六角
更换 PN - 1111542-00-A
将前制动防护罩固定到转向节的螺栓 (x3)
8 Nm (5.9 lbs-ft)
  • 梅花 T30 套筒
重新使用

拆卸

  1. 在触摸屏上，点击Controls > Service > Jack Mode ，启用“千斤顶模式”。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆下左前轮毂盖。
  4. 松开左前轴螺母。
    提示
    推荐使用以下工具：
    • 32 毫米深冲击套筒
  5. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
  6. 拆下左侧前轮毂。请参阅 轮毂轴承 - 前 - 左侧（拆卸和更换）。

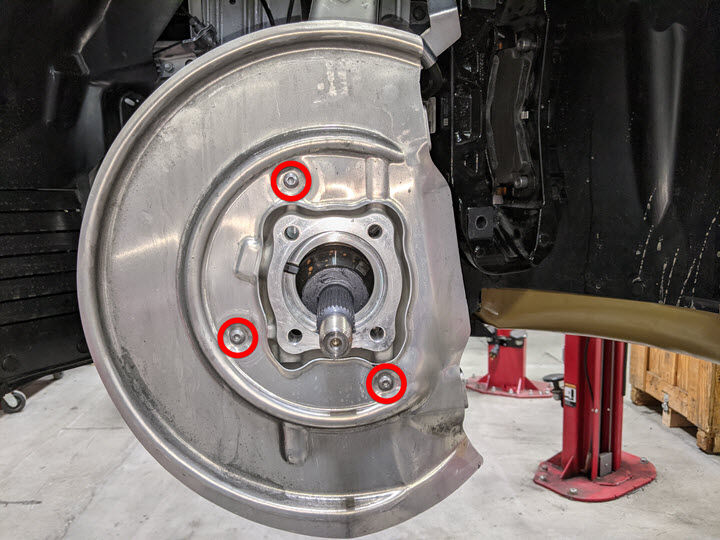

  7. 拆下左侧前制动防护罩。
    提示
    推荐使用以下工具：
    • 梅花 T30 套筒

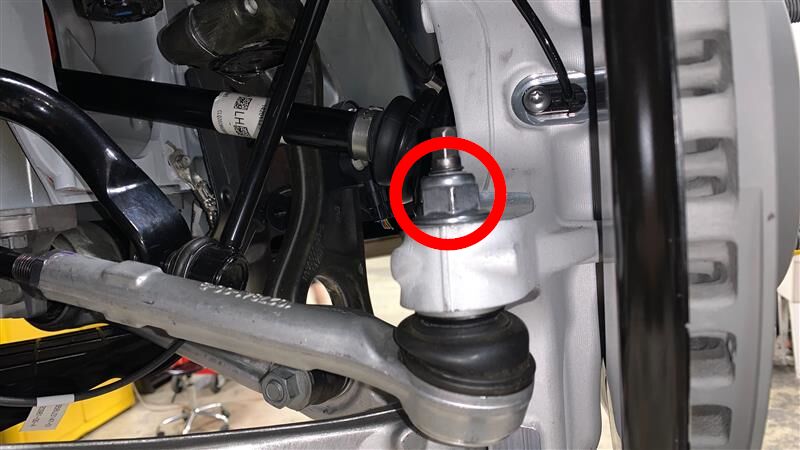

  8. 拆下将前平衡杆末端连杆固定到左侧前转向节的螺母，然后旋转末端连杆使其脱离转向节。
    提示
    使用 5 毫米六角工具，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 15 毫米套筒
    • 5 毫米六角

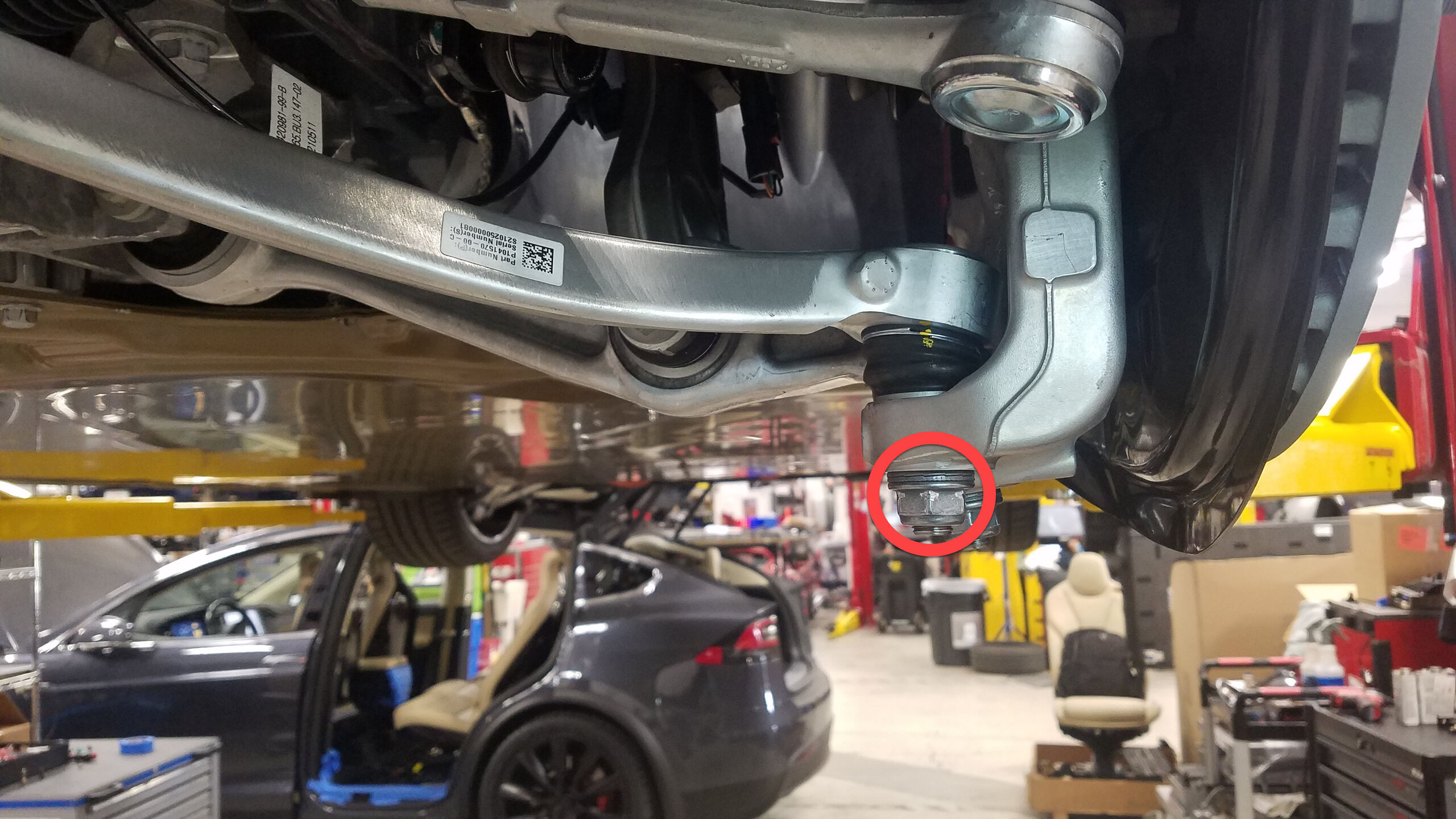

  9. 拆下将左侧下部尾连杆固定到转向节的螺母，然后将左侧尾连杆从转向节上松开。
    提示
    使用 T45 套筒，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 22 毫米套筒
    • 梅花 T45 套筒

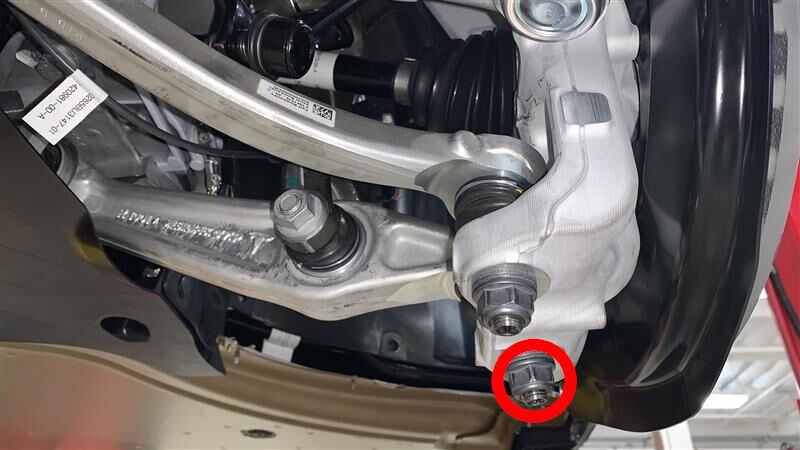

  10. 拆下将左侧下部前连杆固定到转向节的螺母，然后将左侧前连杆从转向节上松开。
    提示
    使用 T45 套筒，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 22 mm 组合扳手
    • 梅花 T45 套筒
  11. 从转向节上拆下固定左侧横拉杆的螺母，然后将左侧横拉杆从转向节上松开。
    提示
    推荐使用以下工具：
    • 21 毫米套筒

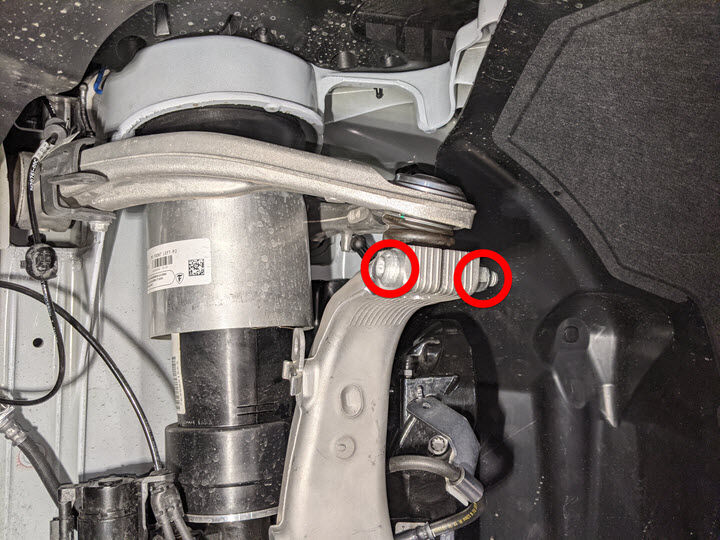

  12. 拆下将左侧前上方控制臂固定到转向节的螺母和螺栓，然后将控制臂从转向节上松开。
    提示
    推荐使用以下工具：
    • 15 mm 组合扳手
    • 梅花 T50 套筒
  13. 从车上拆下左侧前转向节。

安装

  1. 将左侧前转向节安装到车上，将转向节套在半轴上，对齐下部前连杆和尾连杆。将上方控制臂螺柱插到转向节顶部。
  2. 使用新的螺纹胶螺母，安装将左前转向节固定到上方控制臂的螺栓。
    60 Nm (44.2 lbs-ft)
    提示
    推荐使用以下工具：
    • 15 mm 组合扳手
    • 梅花 T50 套筒
  3. 将左侧横拉杆插到转向节上，然后安装新的螺母。
    102 Nm (75.2 lbs-ft)
    提示
    推荐使用以下工具：
    • 21 毫米套筒
  4. 使用新的螺母，将左前连杆安装到转向节上。
    180 Nm (132.7 lbs-ft)
    提示
    使用 T45 套筒，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 22 mm 组合扳手
    • 梅花 T45 套筒
  5. 使用新的螺母，将左尾连杆安装到转向节上。
    180 Nm (132.7 lbs-ft)
    提示
    使用 T45 套筒，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 22 毫米套筒
    • 梅花 T45 套筒
  6. 使用新的螺母，将平衡杆末端连杆安装到转向节上。
    70 Nm (51.6 lbs-ft)
    提示
    使用 5 毫米六角工具，防止螺柱旋转。
    提示
    推荐使用以下工具：
    • 15 毫米套筒
    • 5 毫米六角
  7. 安装将前制动防护罩固定到转向节的螺栓（3 个）。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T30 套筒
  8. 安装轮毂和轴承总成。请参阅 轮毂轴承 - 前 - 左侧（拆卸和更换）。
  9. 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
  10. 降下车辆，直至轮胎与地面接触。
  11. 紧固左前车轴螺母。
    245 Nm (180.7 lbs-ft)
    提示
    推荐使用以下工具：
    • 32 毫米深冲击套筒
  12. 安装左前轮毂盖，对齐气门嘴和轮毂盖。
  13. 将车辆从举升机上移走。
  14. 在触摸屏上，点击Controls > Service > Jack Mode，禁用“千斤顶模式”。
  15. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
