干燥剂(拆卸和更换)

校正代码 18202002 0.42 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2026-10-15: 交换了重新加注空调制冷剂和运行加热泵调试例行程序这两个步骤的顺序。
  • 2025-05-08: 添加了回收制冷剂后通过触摸屏检查制冷剂系统压力的额外步骤。
  • 2025 年 1 月 22 日:添加了有关将校正代码 18200102 作为一项单独的工项添加至“服务工单”的说明,改正了现场人员报告的拼写错误。
  • 2024 年 9 月 10 日:添加了“在对空调系统执行操作时,必须穿上适用的防护服,包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服”的警告。
  • 2024 年 5 月 15 日:更新了蓄压器盖拆卸步骤,需使用滑动锤和内螺纹接内螺纹适配器拆卸蓄压器盖。
  • 2024 年 4 月 2 日:添加了“在开启蓄压器前,请先检查空调系统压力”的提醒信息。
  • 2024 年 4 月 10 日:添加了有关穿戴个人防护装备 (PPE) 的提醒信息。
警告
HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。

拆卸

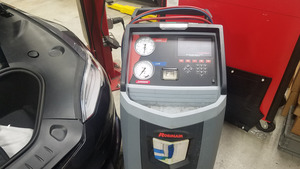

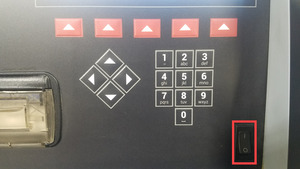

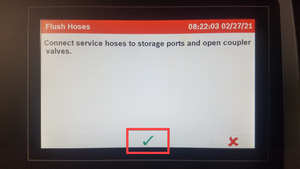

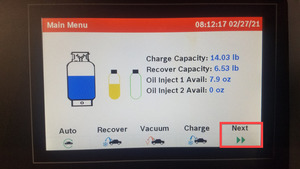

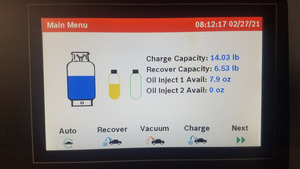

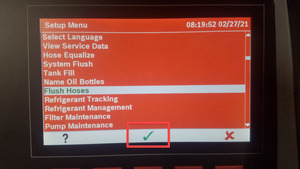

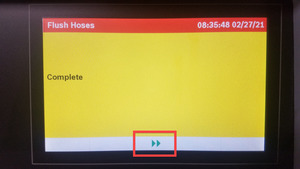

  1. 设置空调机。
  2. 打开左侧前车门,降下左侧前车窗。

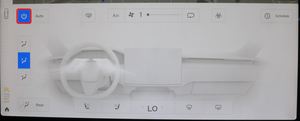

  3. 关闭空调和鼓风机电机。
  4. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式(启用和禁用)。
  5. 在触摸屏上,点击Service Mode > DIAGNOSTICS > Thermal,通过长按右转向信号灯、踩住制动踏板 10 秒并将钥匙放置在手机托盘上授权例行程序,点击Refrigerant System > Start Refrigerant Fill/Drain,选择Run,然后等待例行程序完成。
  6. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和安装)。
  7. 断开低压电源请参阅 低压电源(断开和连接)。

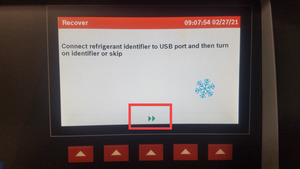

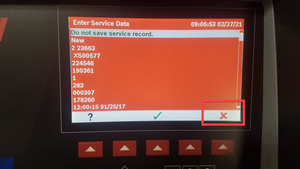

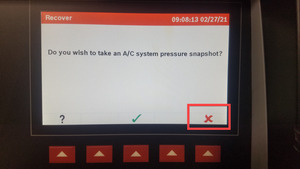

  8. 执行空调回收程序。请参阅回收。
    警告
    执行以下步骤前,确保空调系统未超压。否则,可能会造成部件损坏和/或人身伤害。

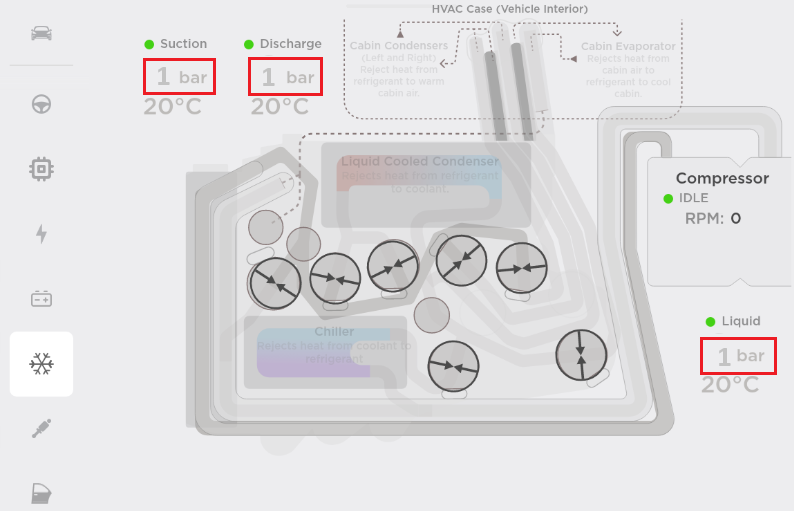

  9. On the touchscreen, make sure that the refrigerant system pressure is at atmospheric level (approx. 1 bar).
    注
    On the touchscreen, touch Service Mode > Thermal > Refrigerant System.

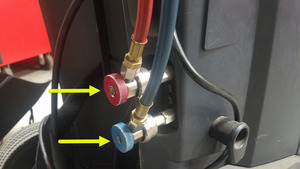

  10. 将空调管路从车辆上断开。

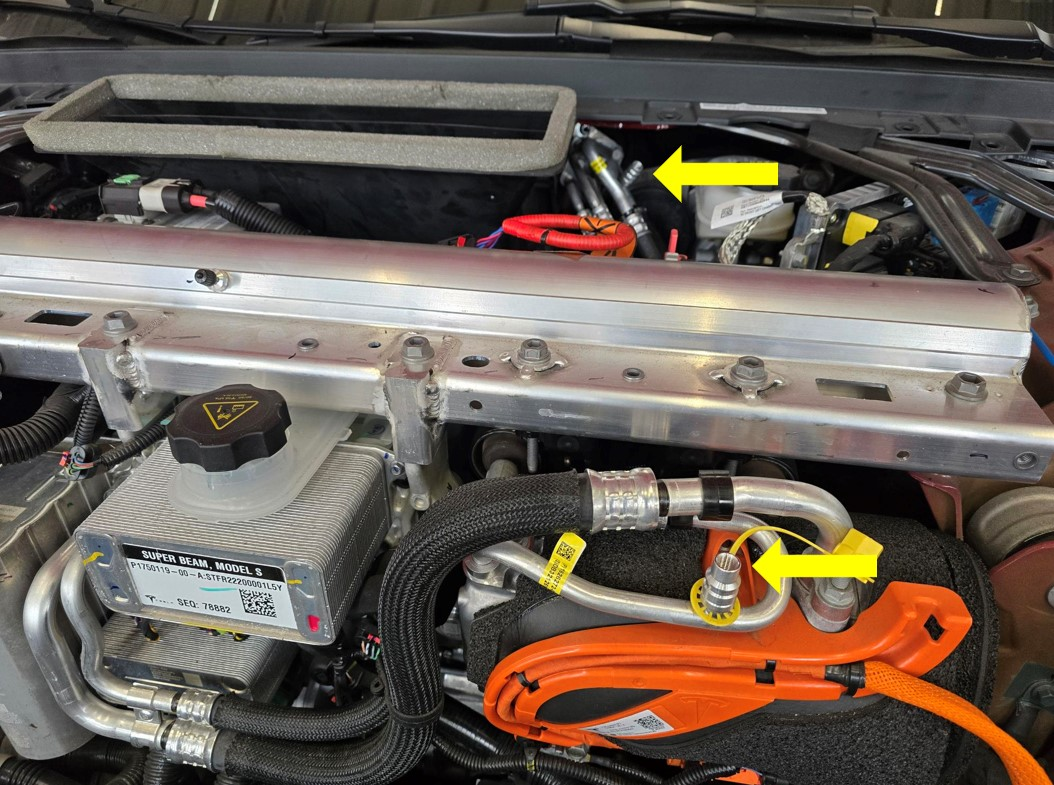

  11. Carefully depress the Schrader valves (x2) to level out any pressure difference between the A/C system pressure and the actual ambient atmospheric pressure.
    警告
    Make sure to depress both Schrader valves. Failure to do so may result in injury.

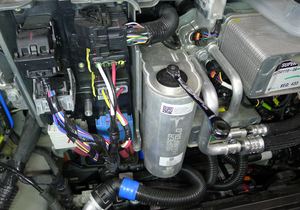

  12. 拆下并弃用蓄压器防尘盖。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒

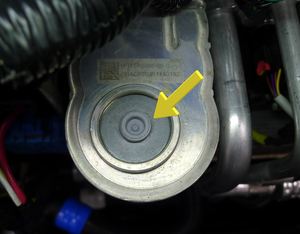

  13. 使用卡环钳拆下蓄压器盖卡环,并将其弃置。
    警告
    整个过程都要佩戴面罩,以防止异物在压力下飞出。

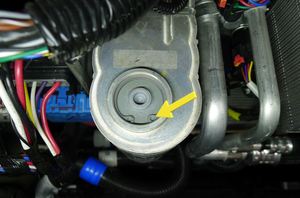

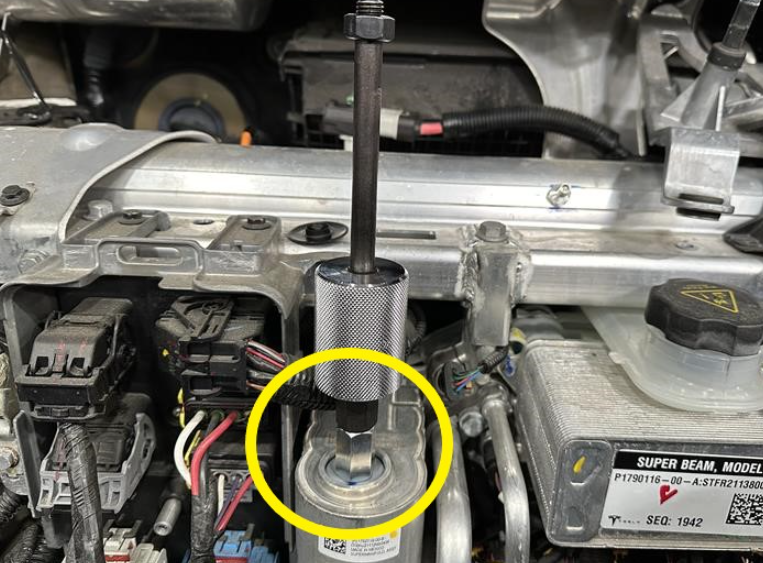

  14. 使用带内螺纹接内螺纹适配器 (1985068-00-A) 的滑动锤 (1081547-00-B) 拆下蓄压器盖,并将其弃置。
    警告
    整个过程都要佩戴面罩,以防止异物在压力下飞出。

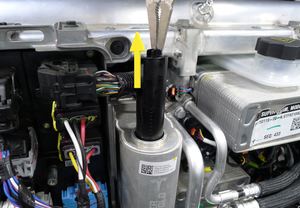

  15. 使用尖嘴钳将干燥剂滤芯从蓄压器中取出。

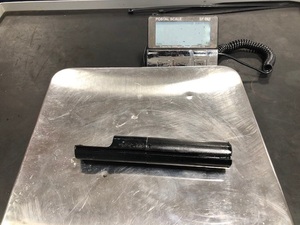

  16. 称量干燥剂滤芯重量,记录数值。此重量被视作“湿重”。
  17. 确定干燥剂包的“干重”:检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签,或看不到干重,则假设干重为 90.4 克。
  18. 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外,必须向系统中额外添加的机油量。请记录此重量以便稍后作业。

安装

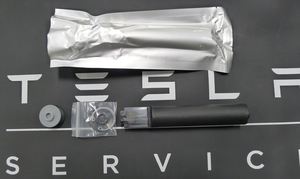

  1. 备好干燥剂维修套件。

    套件包含:

    • 1 个干燥剂滤芯 (1539844-00-C)
    • 1 个蓄压器盖 (1500490-00-B)
    • 1 个定位环 (1541626-00-A)
    • 1 个防尘盖 (1541624-00-A)
    注

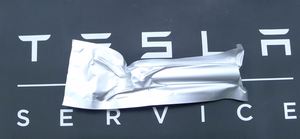

    开始执行干燥剂滤芯安装步骤之前,请勿打开真空密封的干燥剂套件。

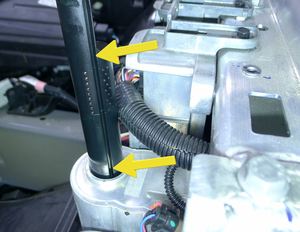

  2. 将干燥剂滤芯装入蓄压器中。
    注

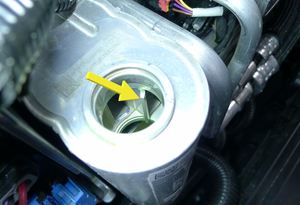

    干燥剂滤芯带单向槽。将凹槽与蓄压器上的切口对齐。

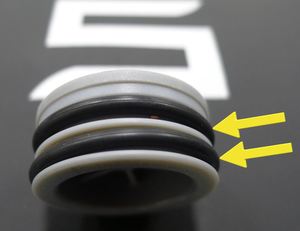

  3. 使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅 各类液体容量了解空调机油规格。然后将蓄压器盖安装到蓄压器上。
    注
    确保蓄压器盖已越过定位环完全就位。
  4. 使用卡环钳安装新的蓄压器盖卡环。
    警告
    整个过程都要佩戴面罩,以防止异物在压力下飞出。
    注
    确保卡环完全就位于蓄压器孔内部的凹槽上。

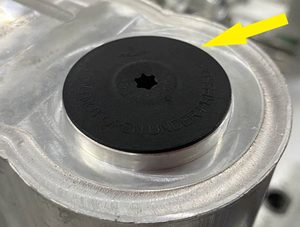

  5. 手动将新的防尘盖拧紧到蓄压器上。
    注
    拧动防尘盖,直至到达蓄压器底部。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
  6. 将空调软管安装到车辆上。
  7. 启动并完成真空泄漏测试,然后返回本程序。请参阅真空泄漏测试和机油加注。

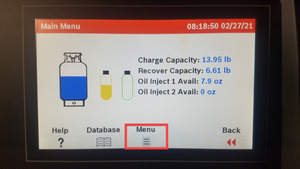

  8. 补充因以下原因损失的机油量:
    警告
    切勿忘记补充因取出旧干燥剂包而损失的机油量。否则可能导致温度系统发生严重损坏。
  9. 连接低压电源。请参阅 低压电源(断开和连接)。
  10. 重新加注空调制冷剂。请参阅重新加注。
  11. 在触摸屏上,点击Service Mode > DIAGNOSTICS > Thermal,通过长按右转向信号灯、踩住制动踏板 10 秒并将钥匙放置在手机托盘上授权例行程序,点击Sensors and Valves > Run Heat Pump Commissioning,选择Run,然后等待例行程序完成。
  12. 禁用“维护模式”。请参阅 维护模式(启用和禁用)。
  13. 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和安装)。
  14. 升起左侧前车窗并关闭左侧前车门。
