降噪衬垫 - 电机舱 - 前隔板（拆卸和更换）
校正代码
12010112 3.66
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 12 月 15 日：。 更新了制动器硬度例行程序。
拆卸
- 拆卸电池控制器模块。请参阅模块 - 电池控制器（拆卸和更换）。
- 拆下制动助力器总成。请参阅机电制动助力器总成（拆卸和更换）。
- 拆下转向柱总成。请参阅转向柱（拆卸和更换）。
-

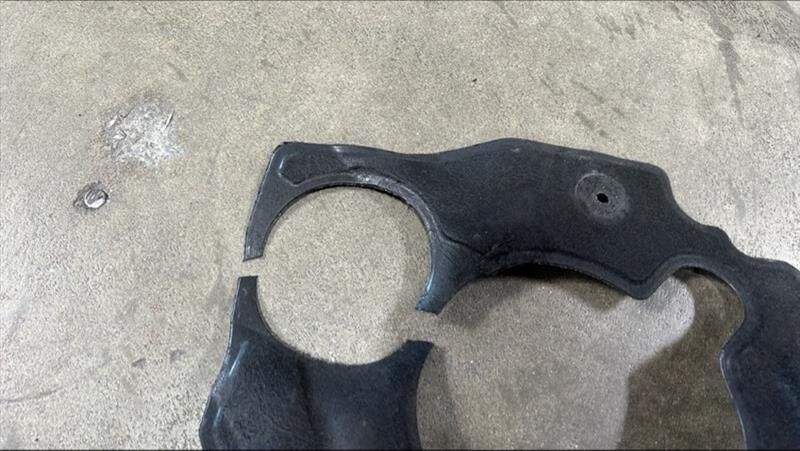

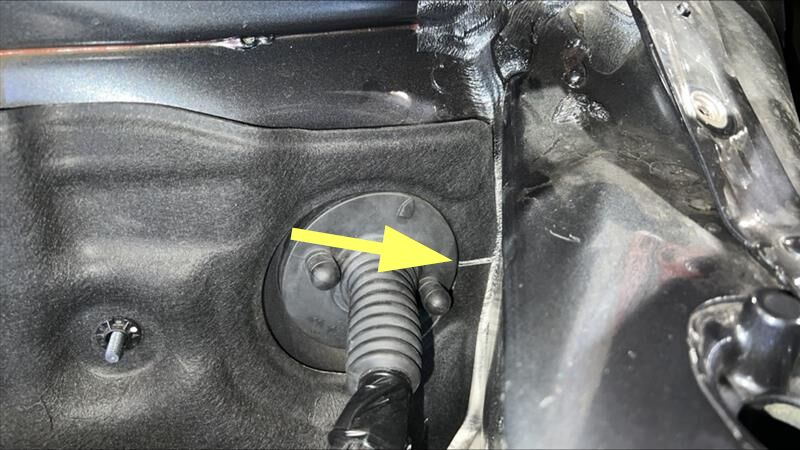

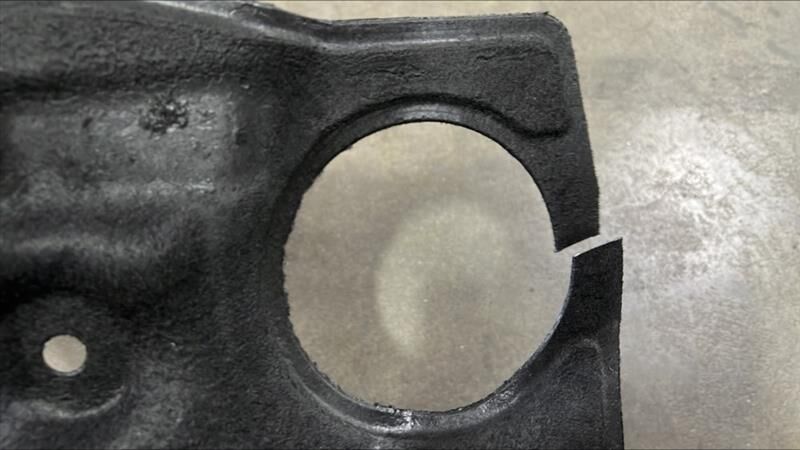

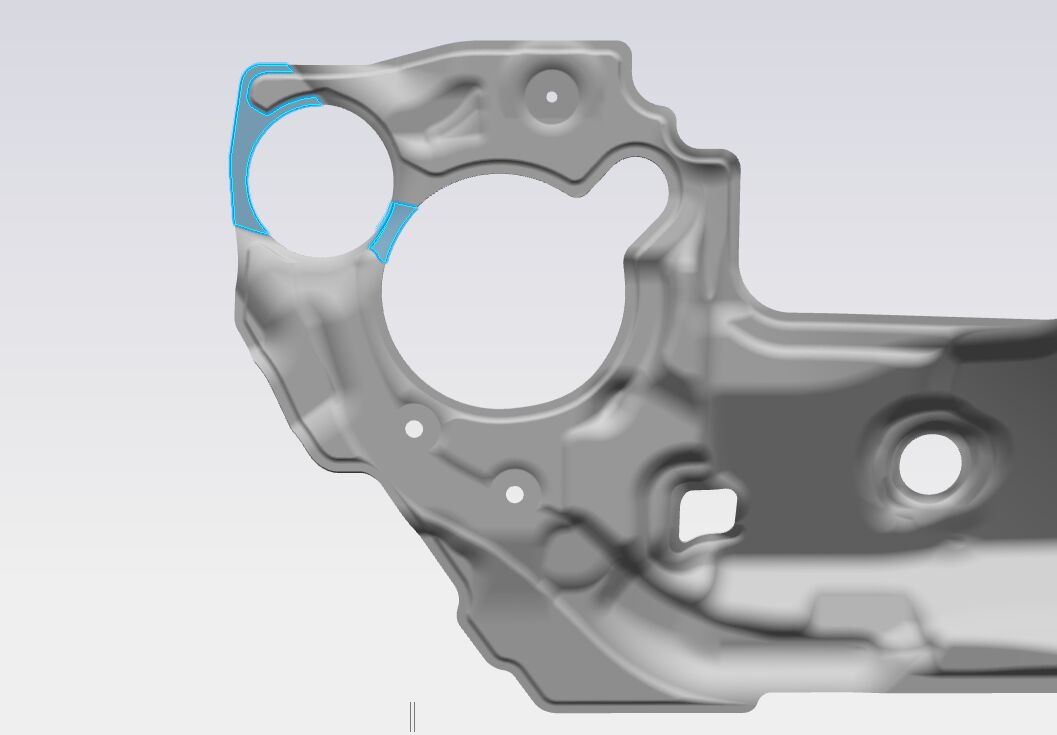

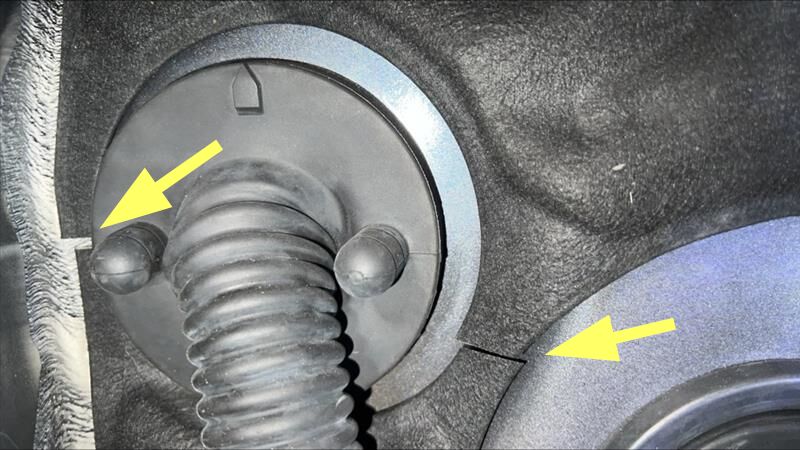

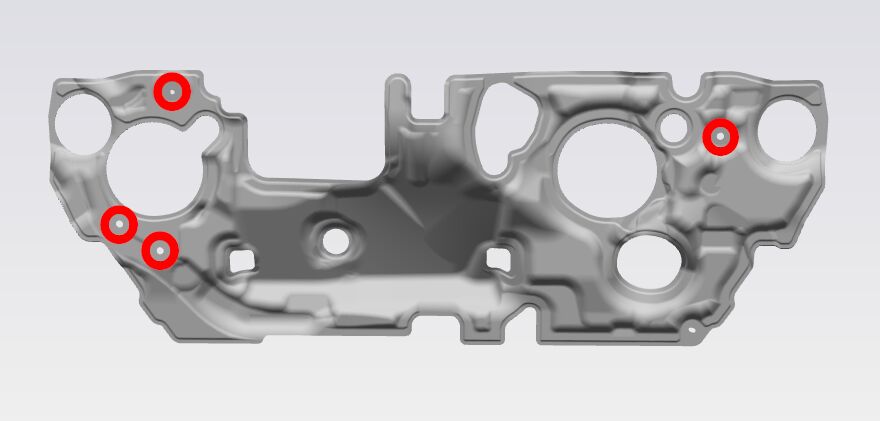

在靠近车辆右侧的前部外侧降噪材料块上切开缝隙。
注仅在突出显示区域内切割，以使降噪材料块在拆卸过程中滑过线束和冷却液软管。
-

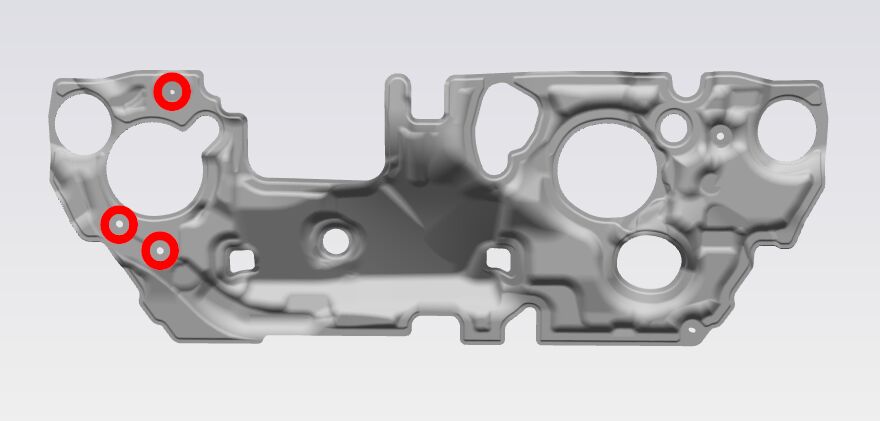

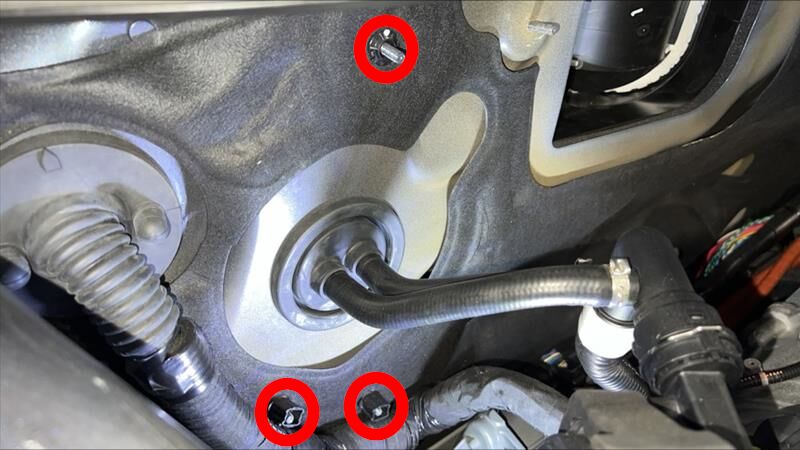

拆下将前部外侧降噪材料块固定到车辆右侧隔板的卡扣式螺母和筒形夹（2 个）。
-

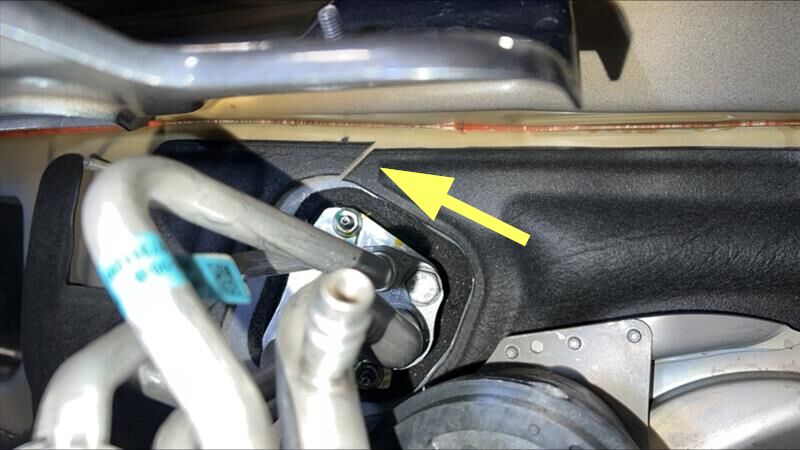

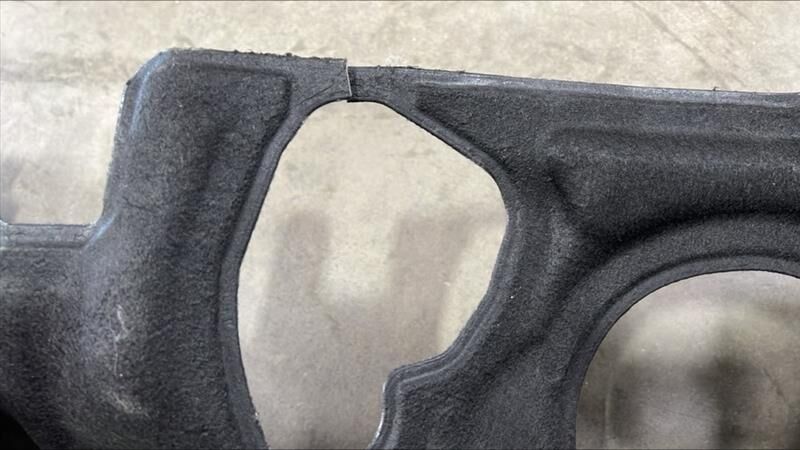

在靠近车辆左侧的前部外侧降噪材料块上切开缝隙。
注仅在突出显示区域内切割，以使降噪材料块在拆卸过程中滑过线束和空调管路。
-

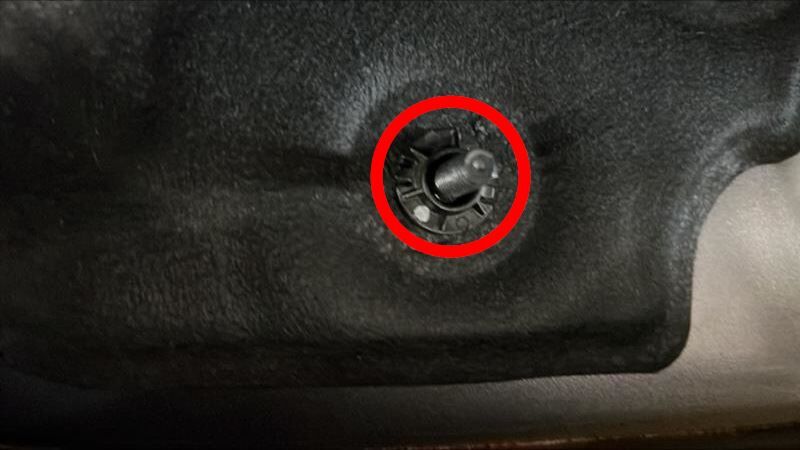

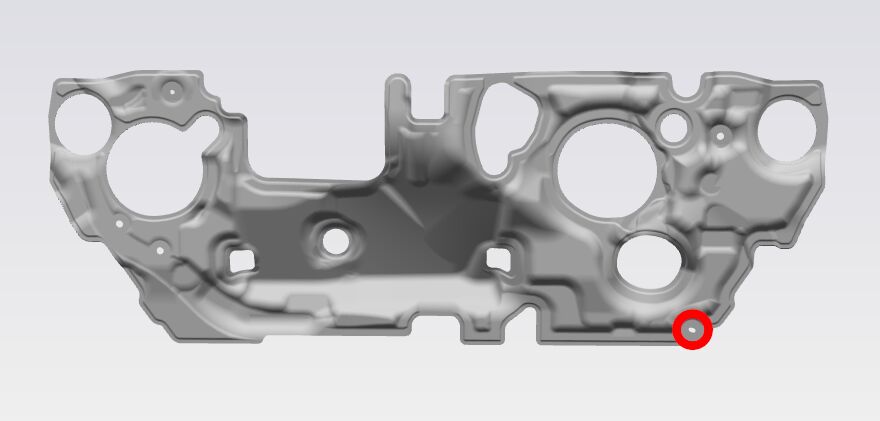

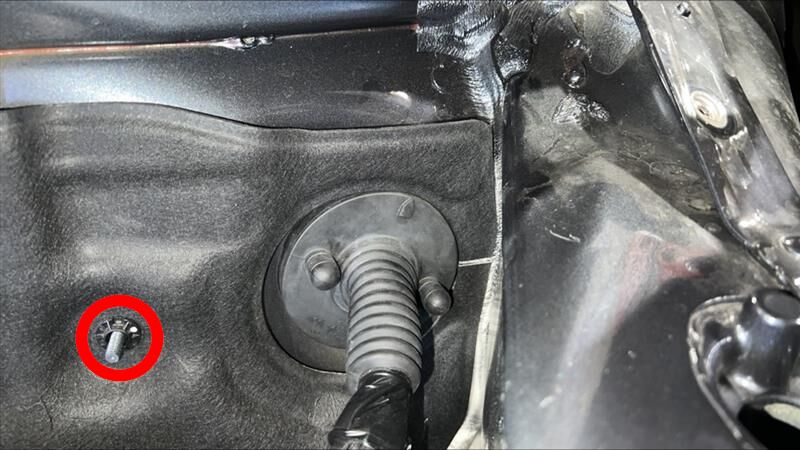

拆下将前部外侧降噪材料块下部固定到隔板的卡扣式螺母。
-

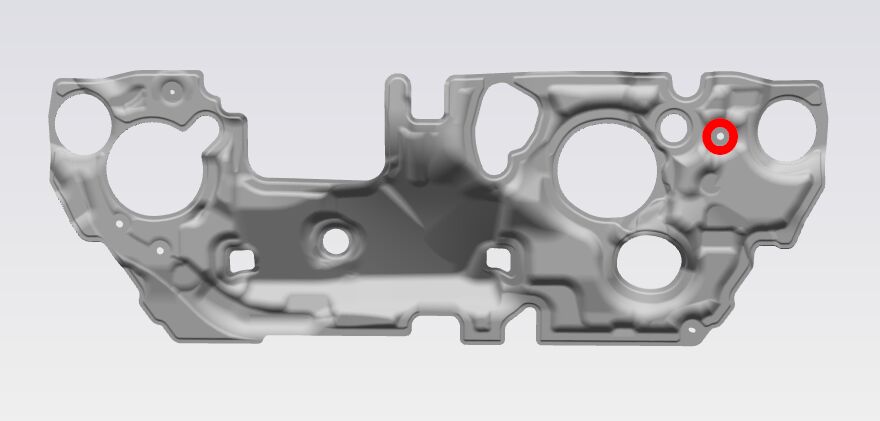

拆下将前部外侧降噪材料块固定到车辆左侧隔板的卡扣式螺母。
-

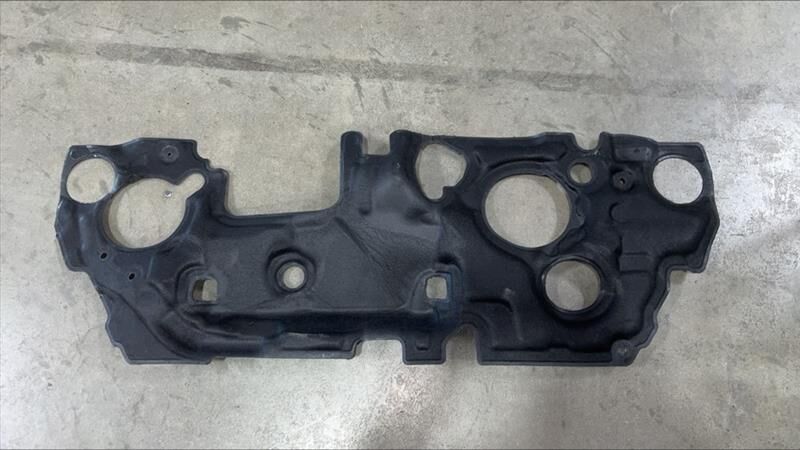

绕螺柱（4 个）滑动前部外侧降噪材料块，将其从车辆上拆下。
安装
-

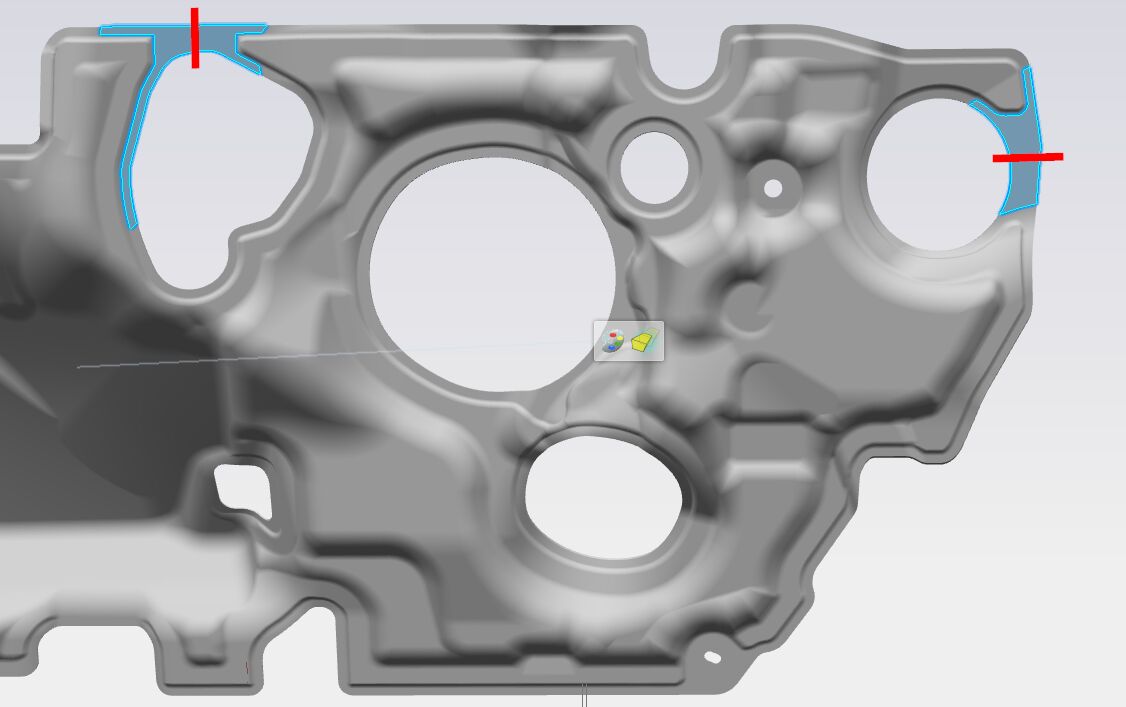

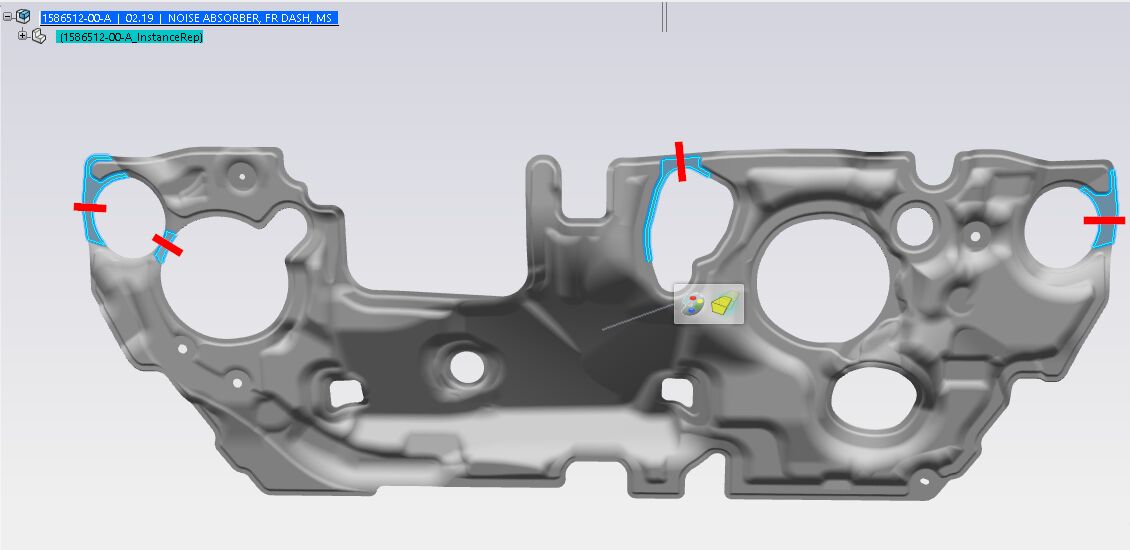

在新的前部外侧降噪材料块上切开缝隙。
注仅在突出显示区域内切割，以使降噪材料块在安装过程中滑过冷却液软管、空调管路以及线束的两端。
-

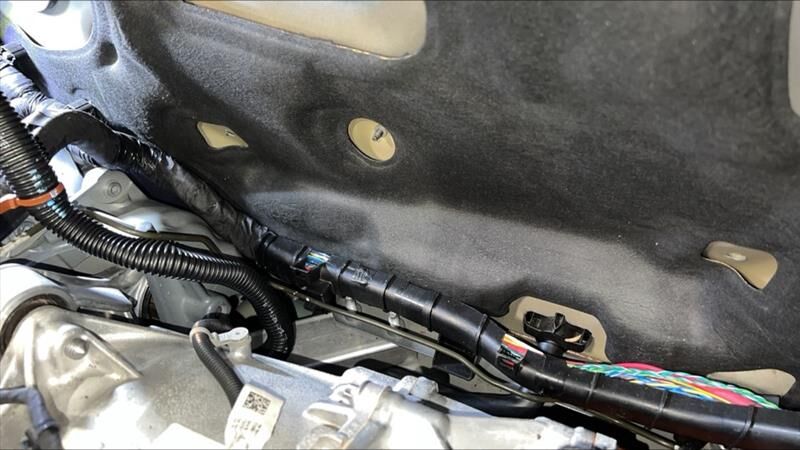

将前部外侧降噪材料块放置到车辆上。
注4 个螺柱；将降噪材料块塞到线束导件后面
-
安装紧固件，将前部外侧降噪材料块固定到车辆左侧的隔板上
注1 个卡扣式螺母
-
安装将前部外侧降噪材料块下部固定到隔板的紧固件
注1 个卡扣式螺母
-
安装将前部外侧降噪材料块固定到车辆右侧隔板的紧固件
注1 个卡扣式螺母，2 个筒形夹
- 安装转向柱总成。请参阅转向柱（拆卸和更换）。
-
安装制动助力器总成，然后连接电气连接器。请参阅机电制动助力器总成（拆卸和更换）。
注连接好电子控制单元 (ECU) 连接器后请继续执行下一步骤。此时请勿彻底组装车辆。
- 安装电池控制器模块。请参阅模块 - 电池控制器（拆卸和更换）。
- 完成制动助力器总成安装程序。请参阅机电制动助力器总成（拆卸和更换）。
