校正代码 18109802 1.38 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开所有车门
2. 降下所有四个车窗

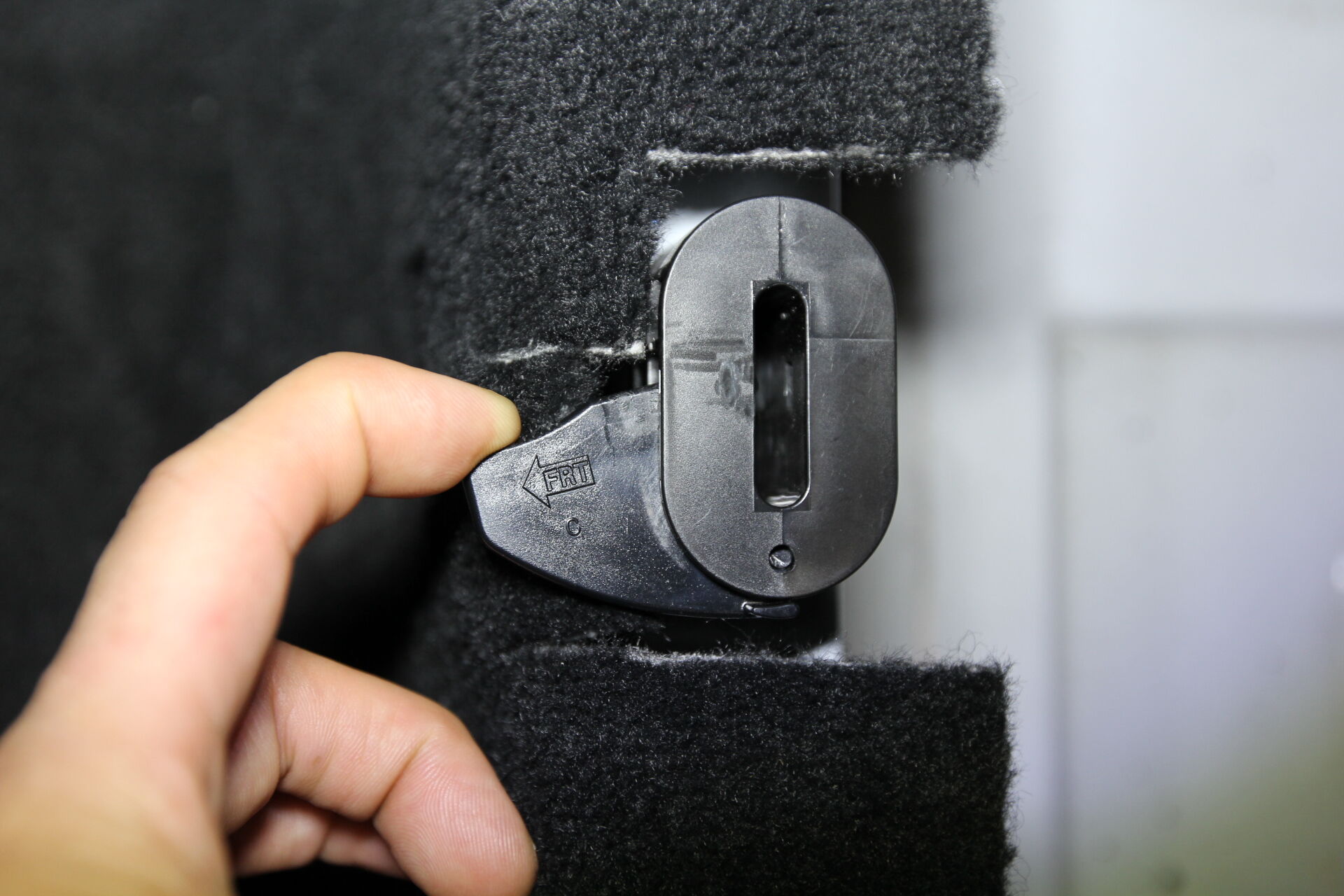

3. 前移左侧前座椅
4. 用一字螺丝刀逆时针转动前排座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
   警告

   请勿顺时针旋转，以免损坏锁止机构。

   注

   联动装置的设计可能有所不同，但功能相同。

   注

   松开时，锁定螺钉将保持在水平位置。

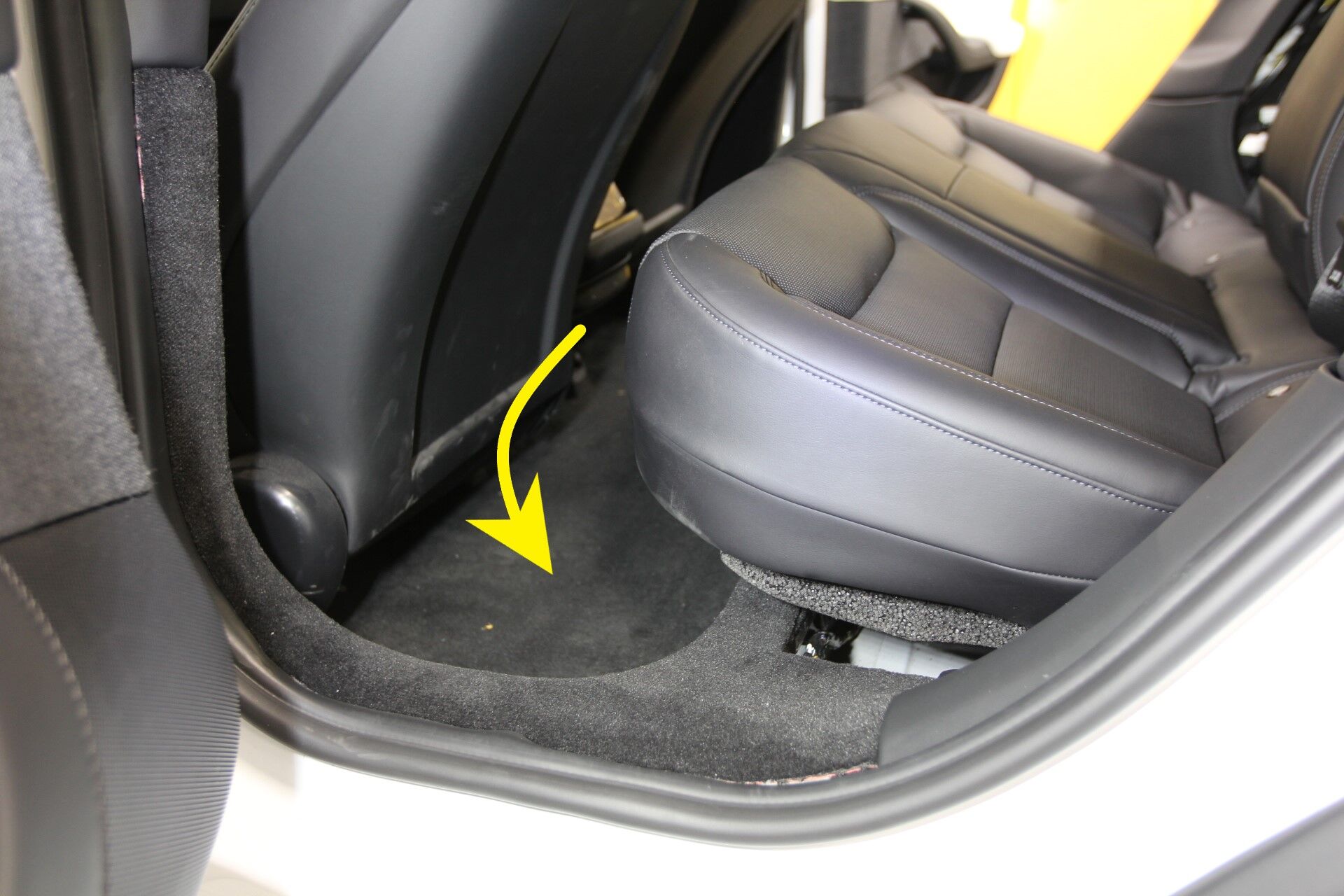

   注

   联动装置松开时会发出轻微的“咔嗒”声。





5. 将右侧前座椅向前移动
6. 用一字螺丝刀逆时针转动前排座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
   警告

   请勿顺时针旋转，以免损坏锁止机构。

   注

   联动装置的设计可能有所不同，但功能相同。

   注

   松开时，锁定螺钉将保持在水平位置。

   注

   联动装置松开时会发出轻微的“咔嗒”声。

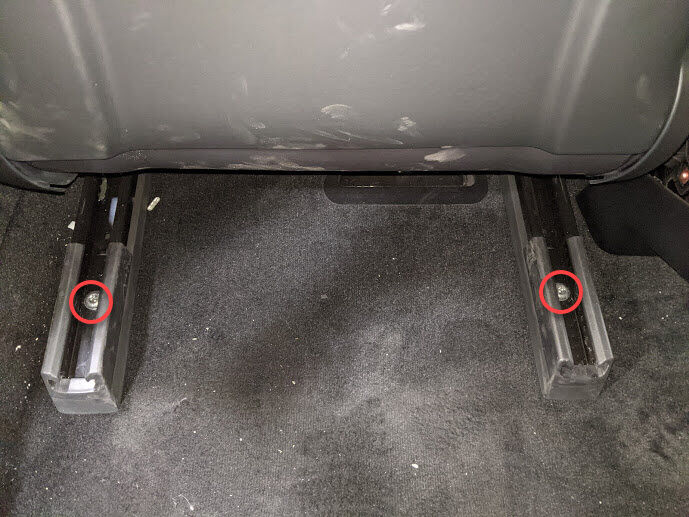

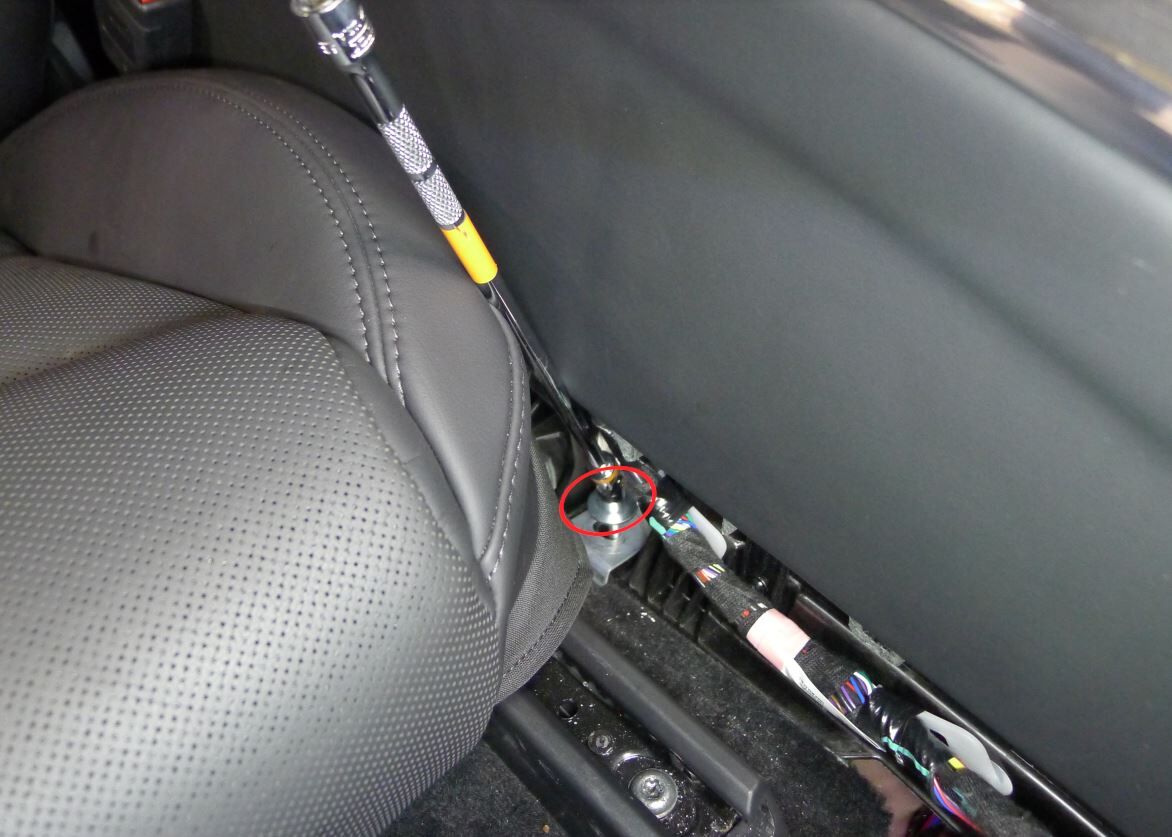

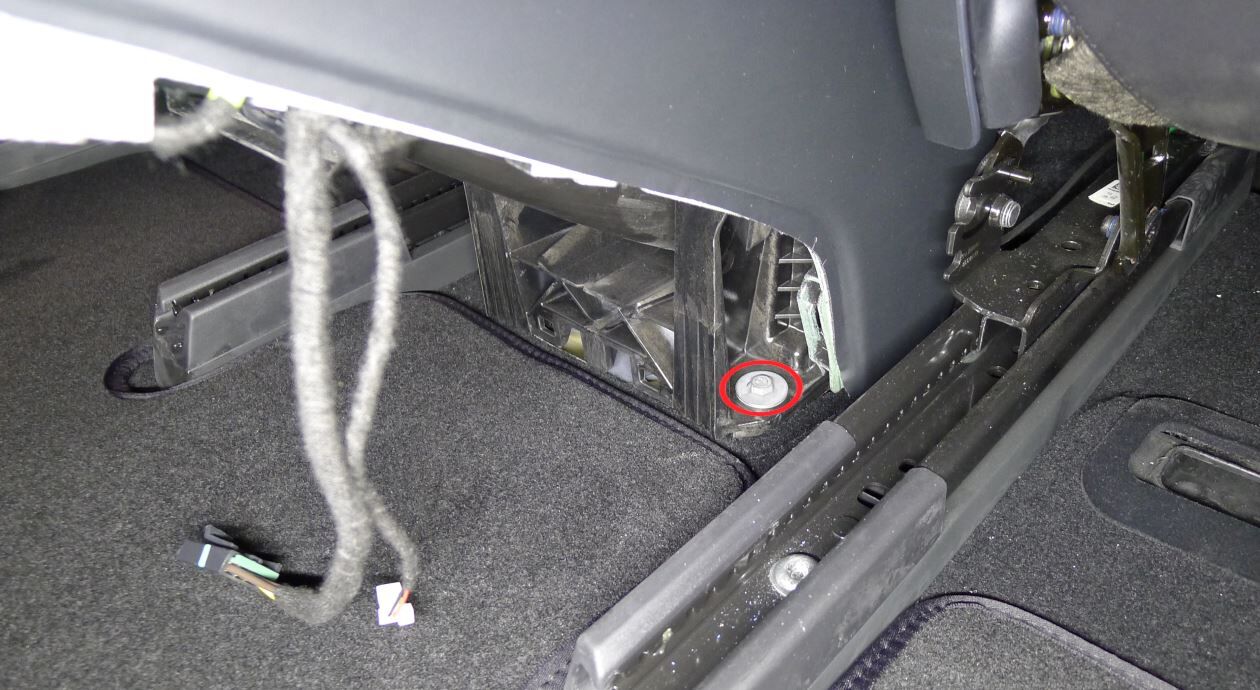

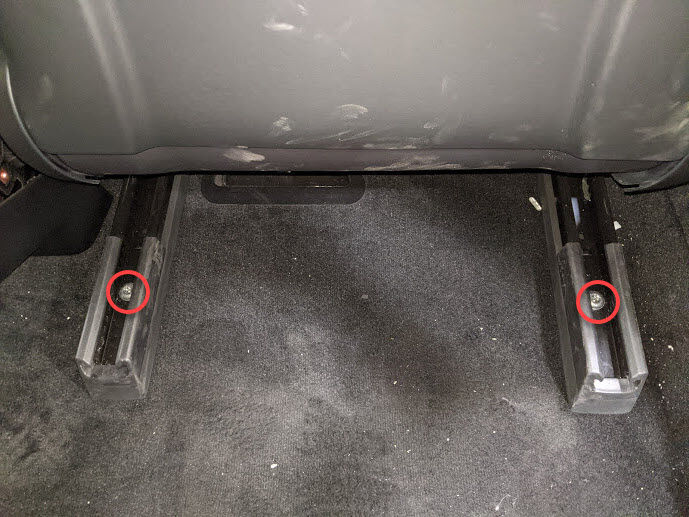

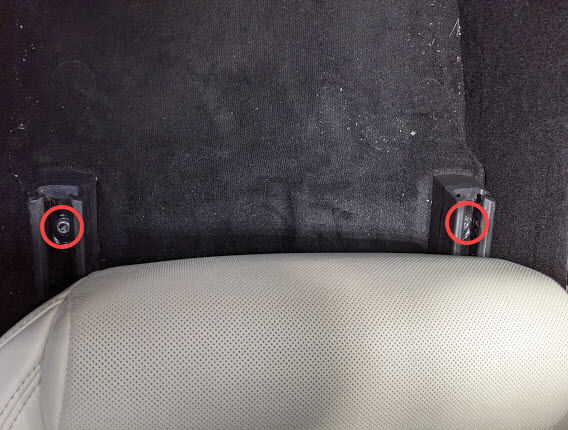

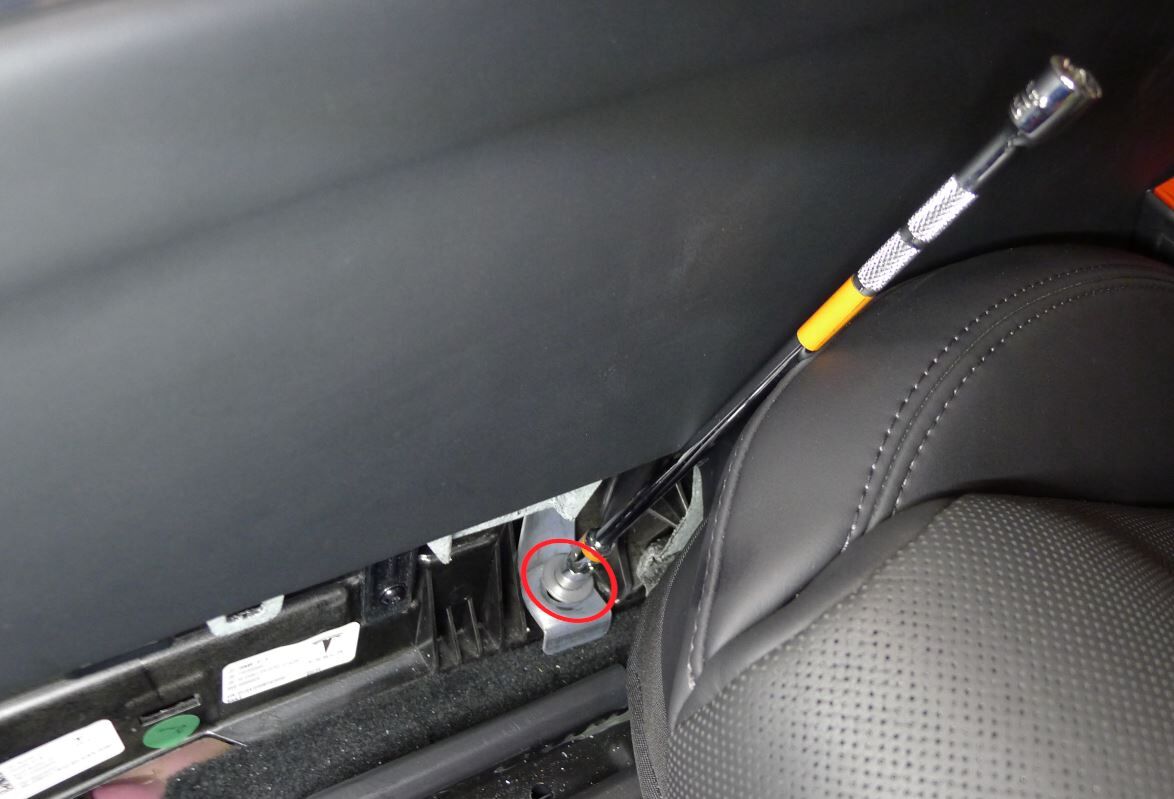

7. 拆下将左侧前排座椅滑轨后部固定到地板的螺栓
   注

   2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用



8. 拆下将右侧前座椅滑轨后部固定在底板上的螺栓
   注

   2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用

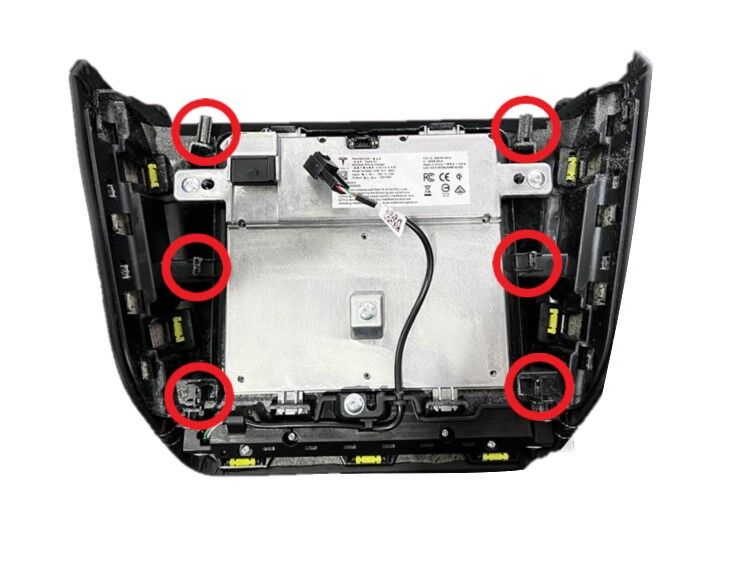

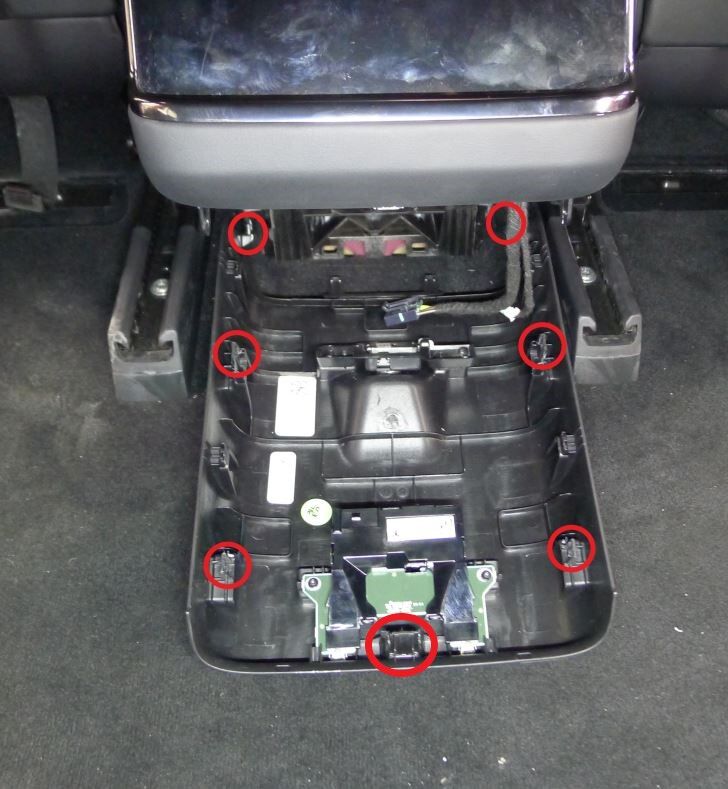

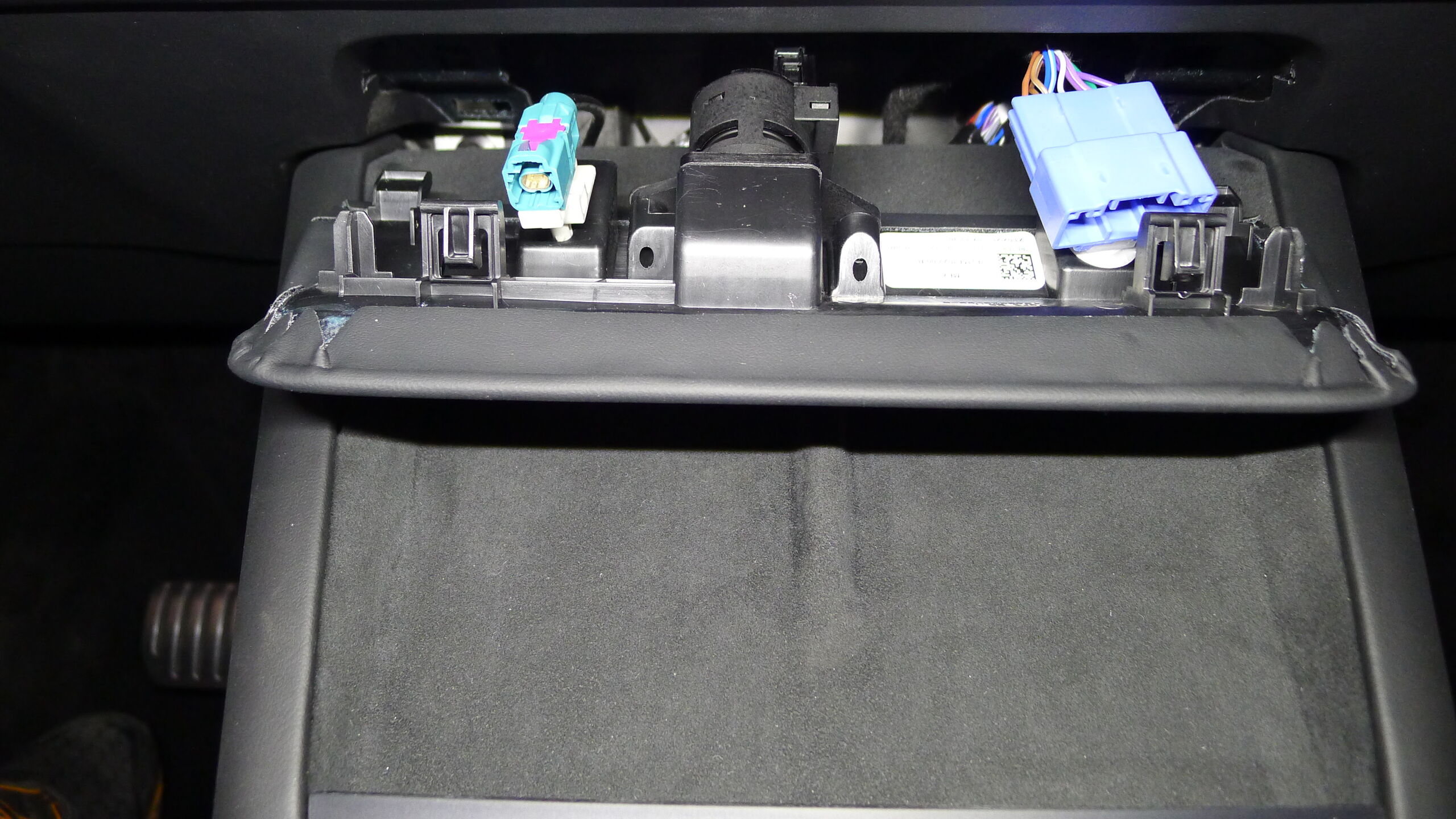

9. 松开中控台背部面板总成
   注

   7 个卡子，6 条基线

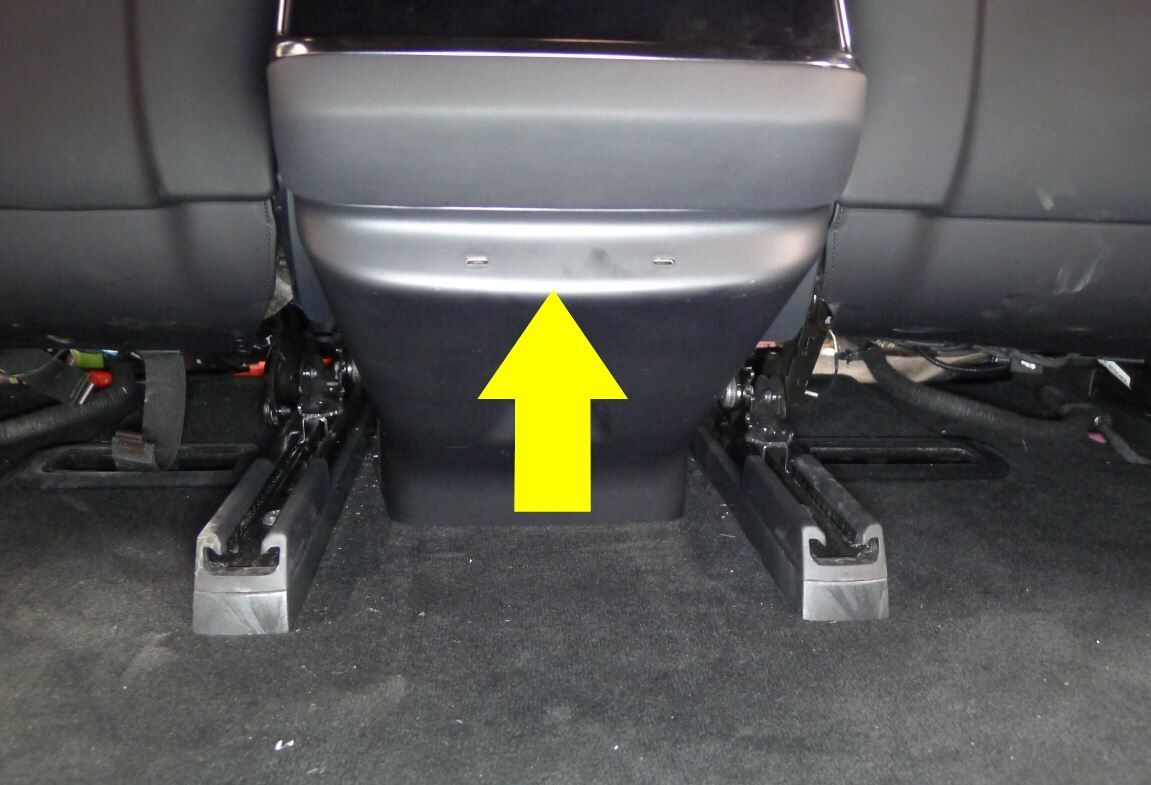

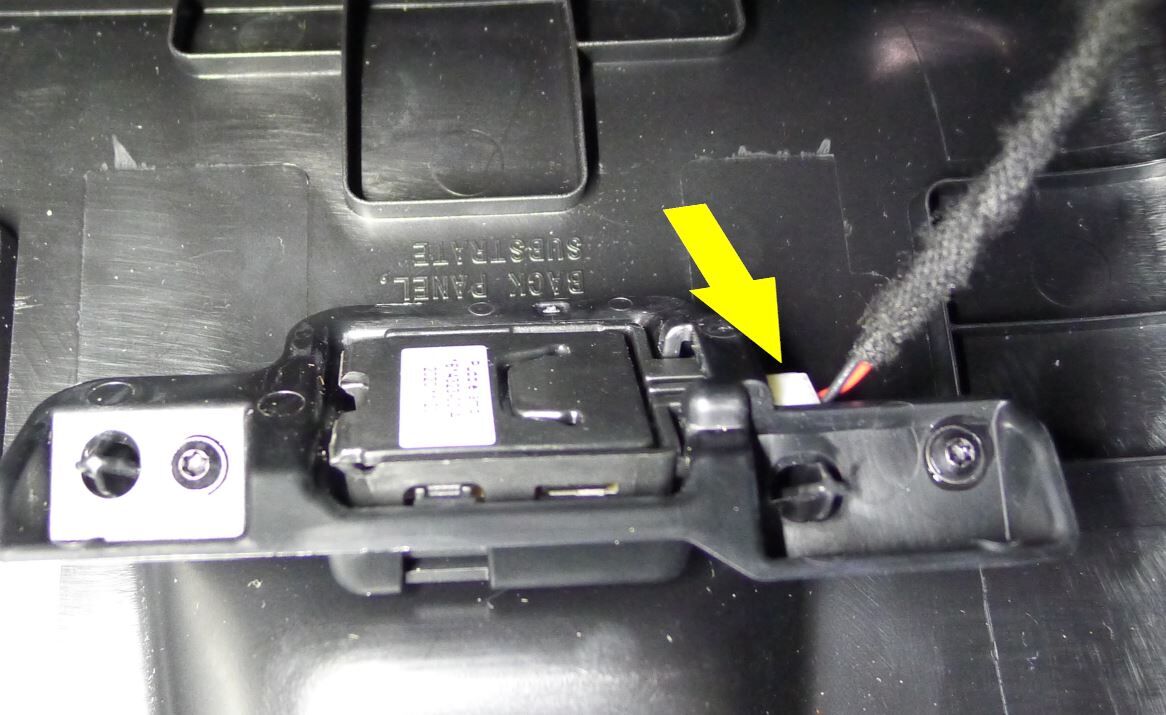

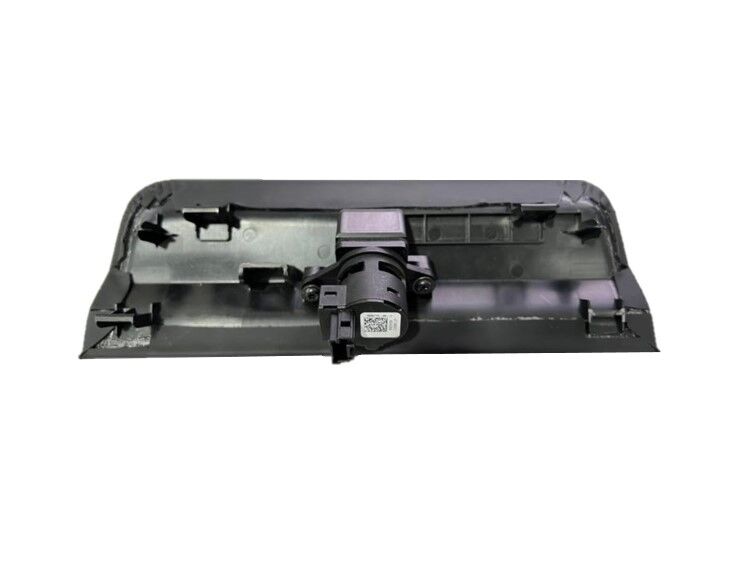

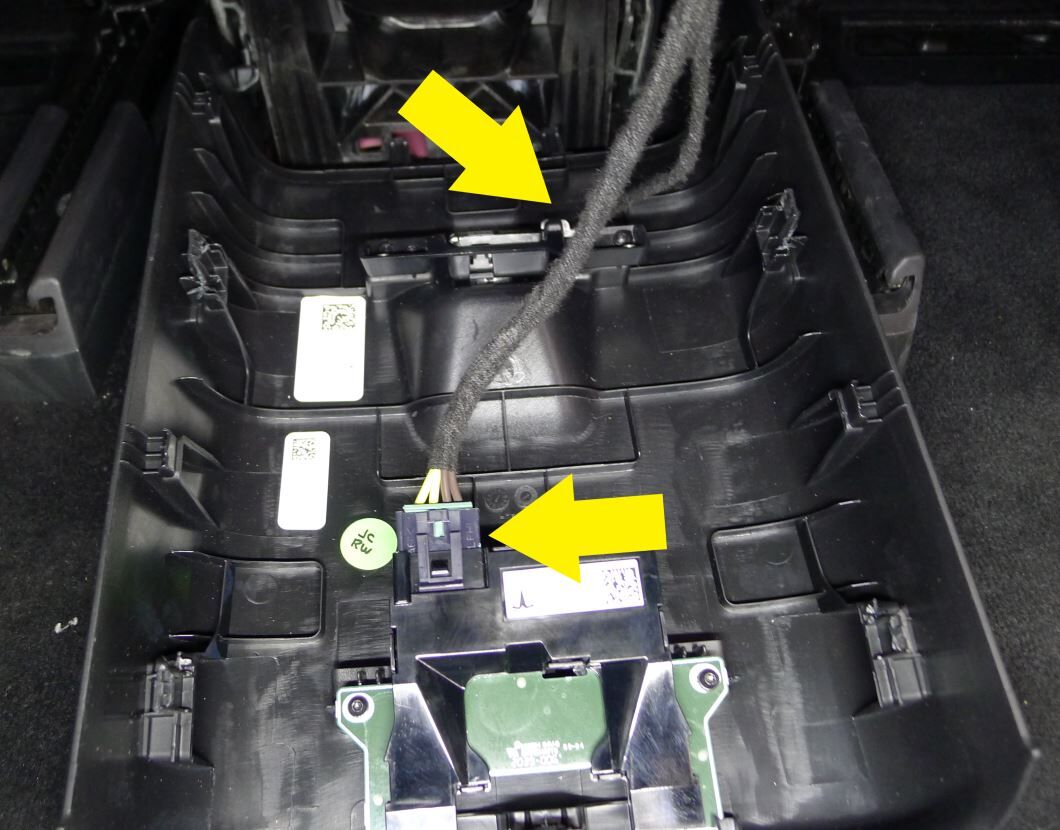

10. 拆下中控台背部面板总成
    注

    2 个连接器，2 条基线，向后滑动面板，使其与控制台总成分离，灯连接器锁位于支架下方

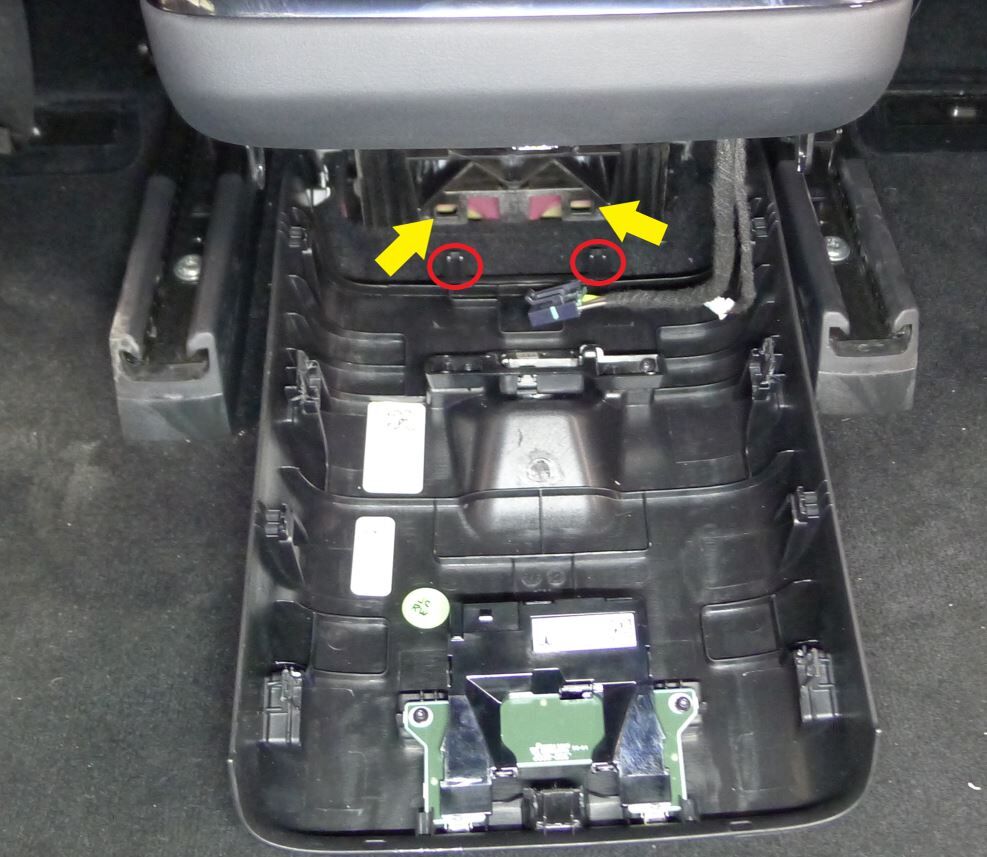

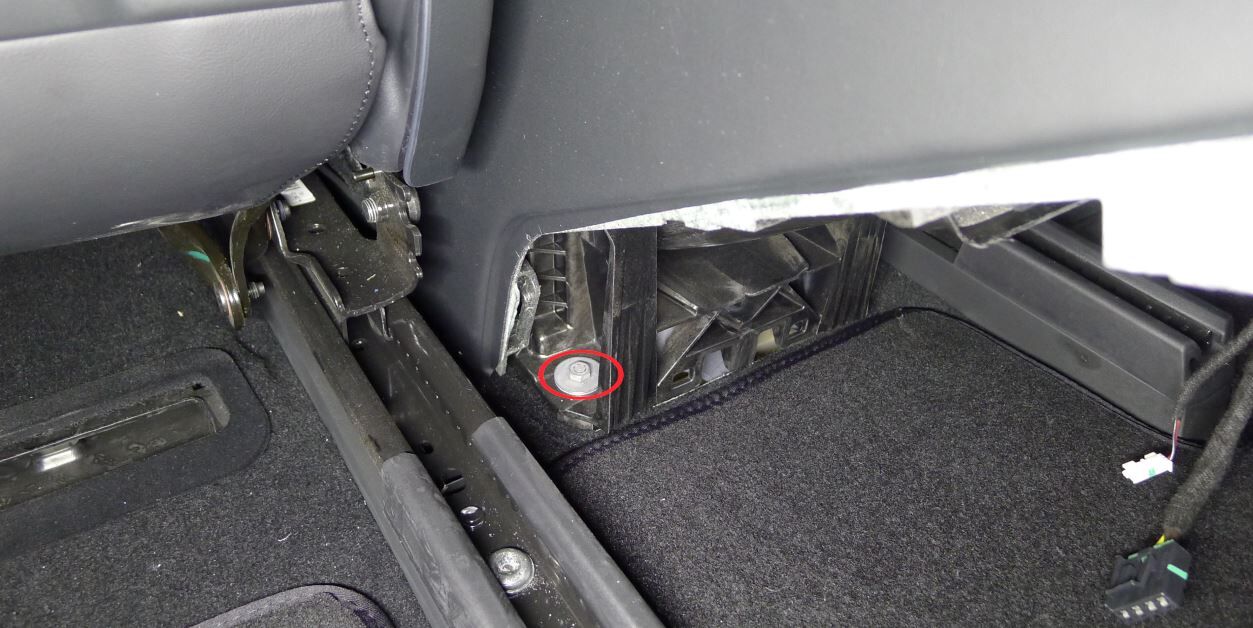

11. 松开中控台左侧和右侧后部底座
    注

    2 个螺栓，10 毫米，12 Nm





12. 后移左侧前座椅
13. 后移右侧前座椅

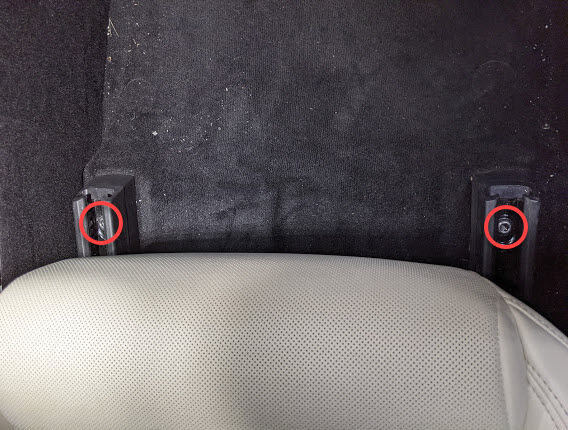

14. 拆下将左侧前排座椅滑轨前部固定到地板的螺栓
    注

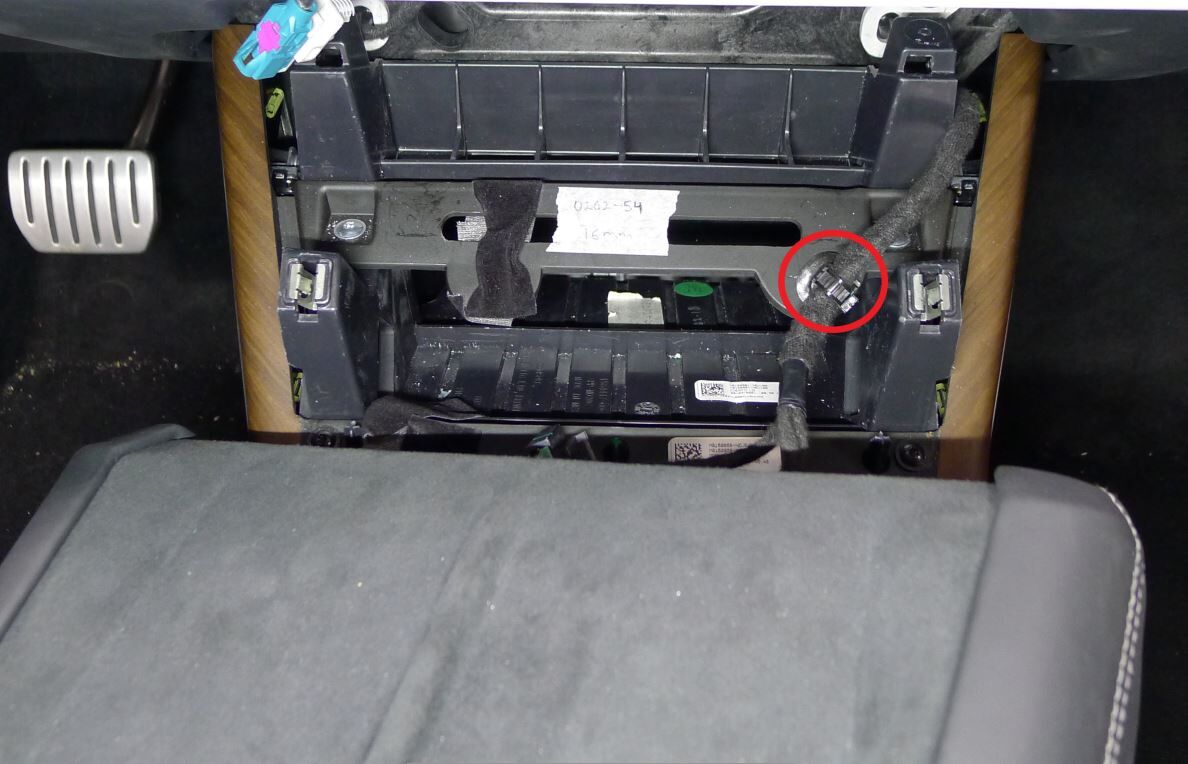

    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用



15. 调整左侧前排座椅的位置，以便于拆卸
    注

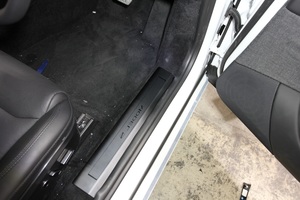

    将座椅滑动到滑轨中间，滑动时注意座椅尽可能与底板保持垂直
16. 拆下将右侧前座椅滑轨前部固定在底板上的螺栓
    注

    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用



17. 调节右侧前座椅的位置以便于拆卸
    注

    将座椅滑动到滑轨中间，滑动时注意座椅尽可能与底板保持垂直

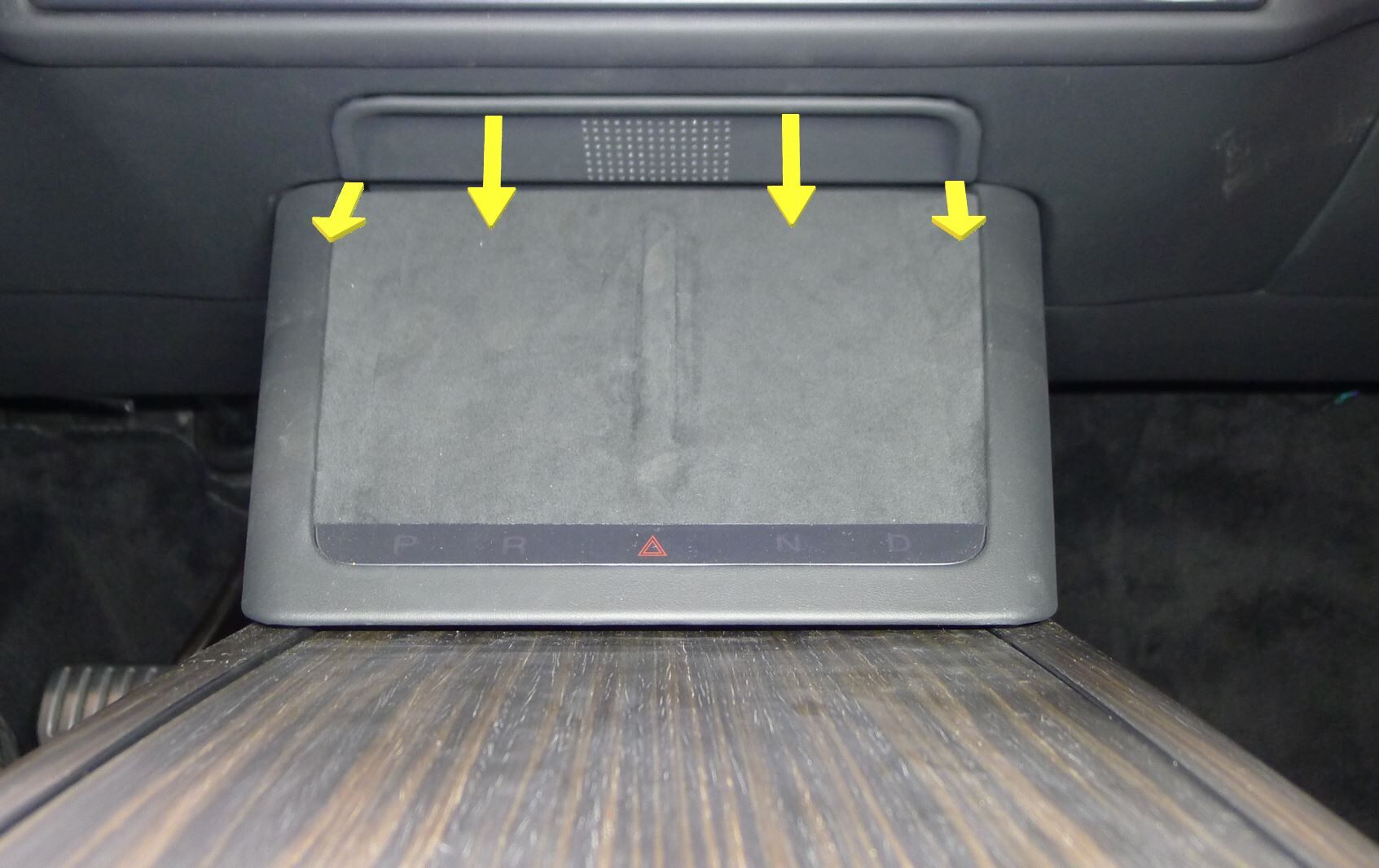

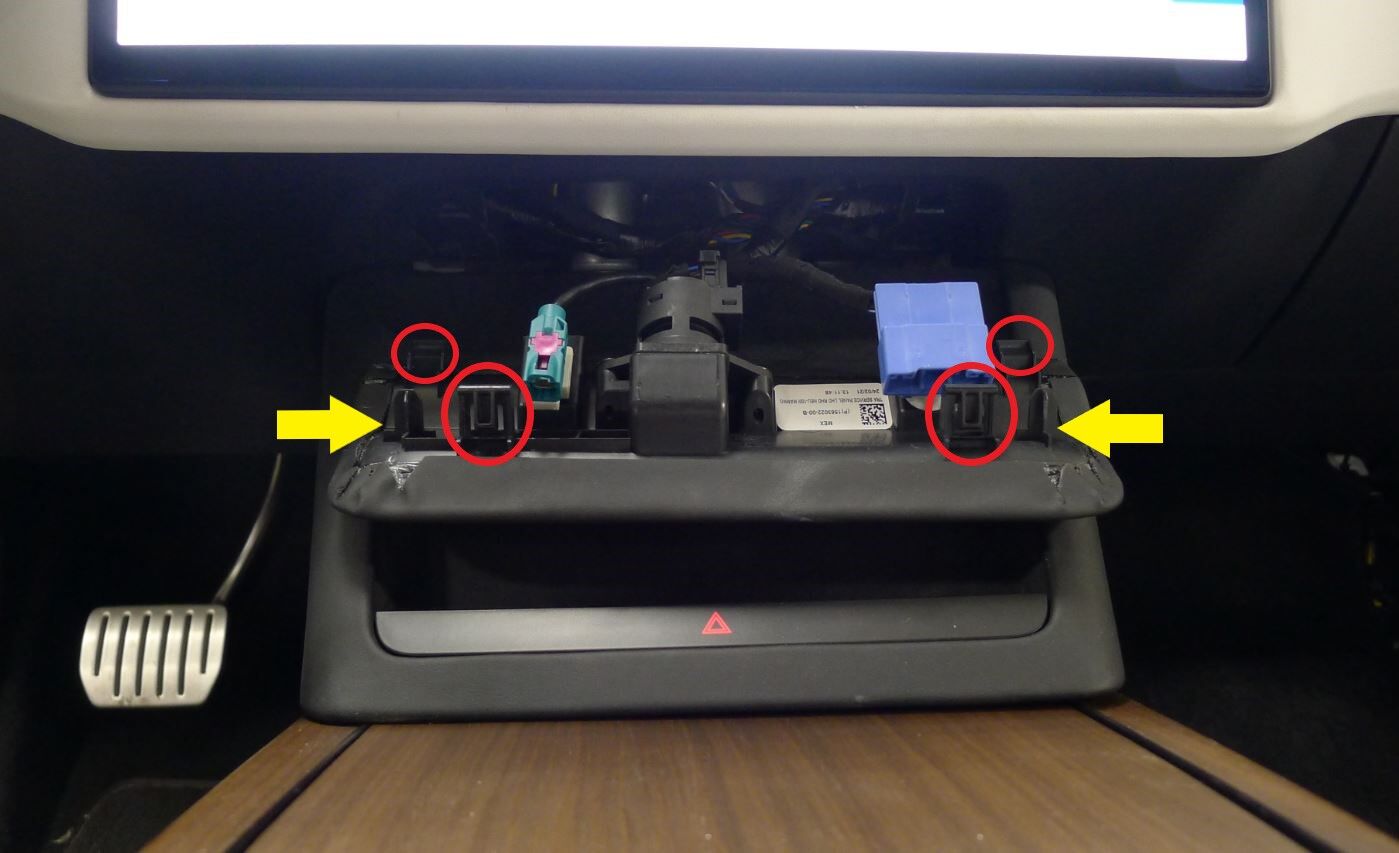

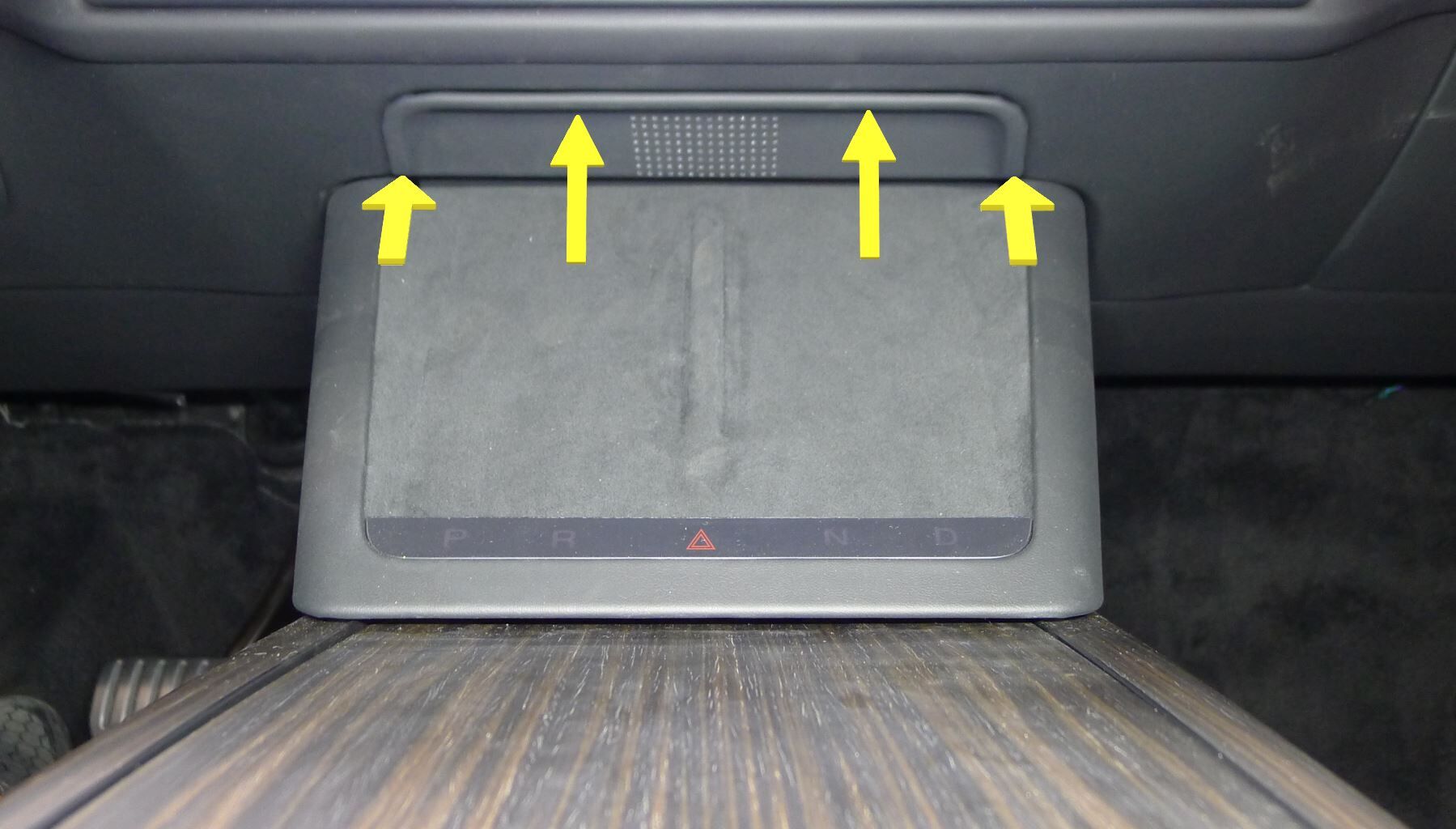

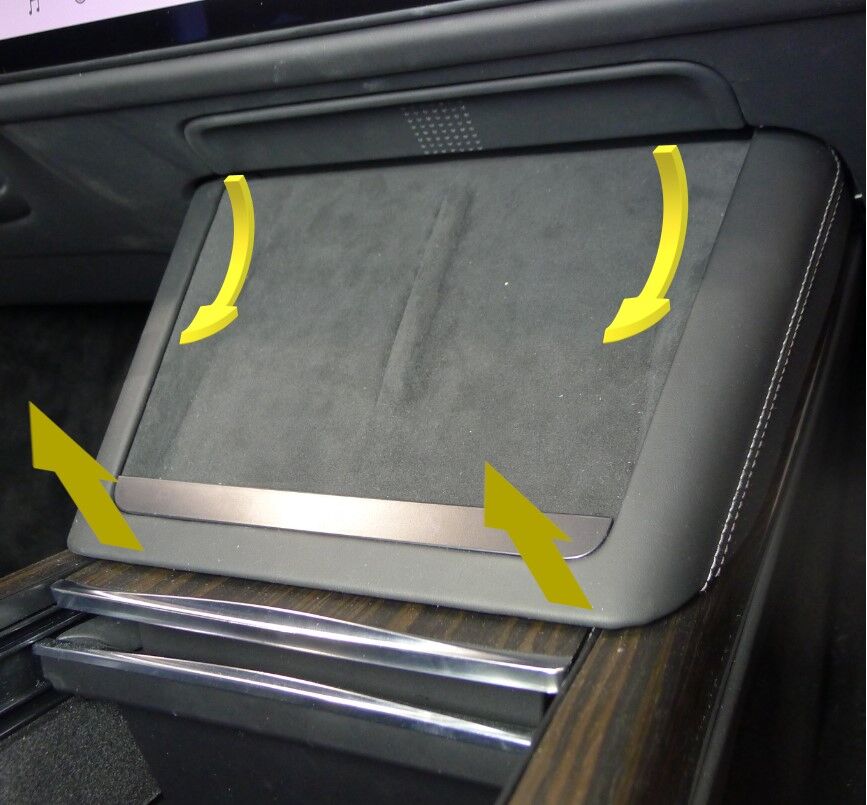

18. 松开手机托盘
    注

    4 个卡子，2 条基线；将底部向上拉，然后摇动着将其从仪表板下面拉出

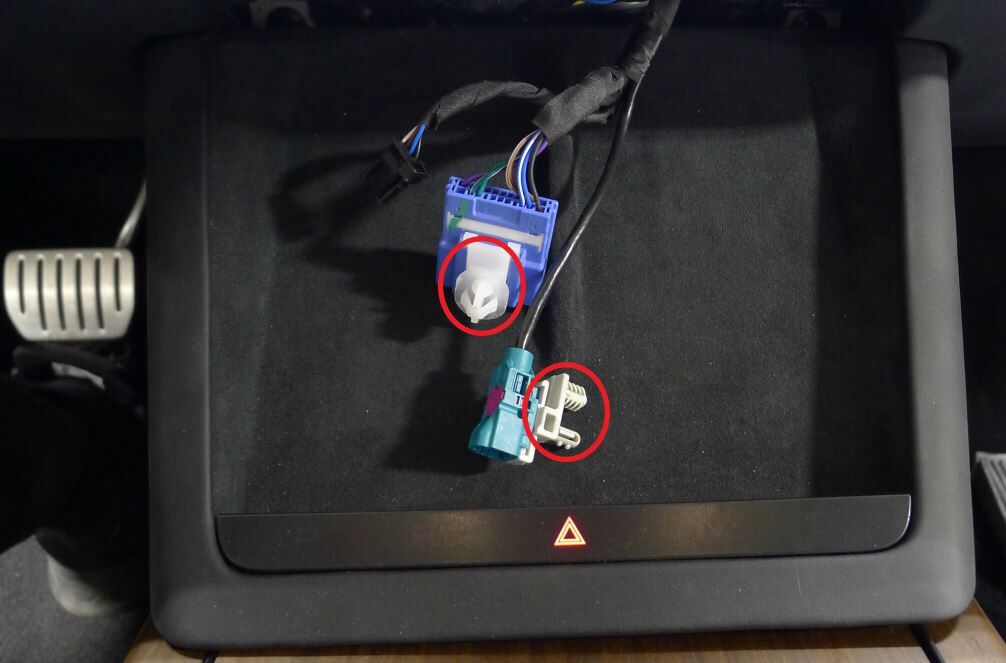

19. 拆下手机托盘
    注

    3 个连接器，1 个卡子。在将插口拉出前先小心松开连接器锁，以免造成损伤

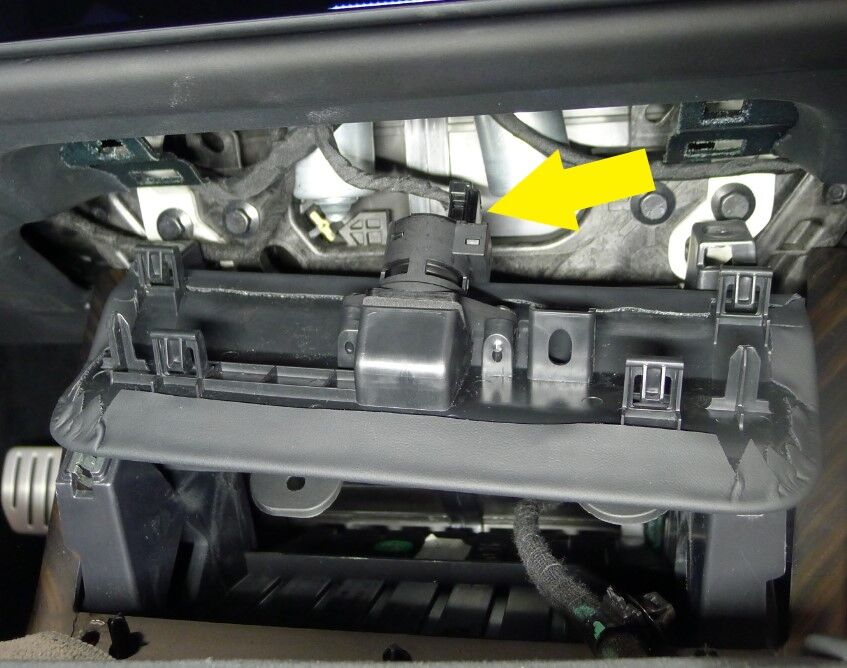

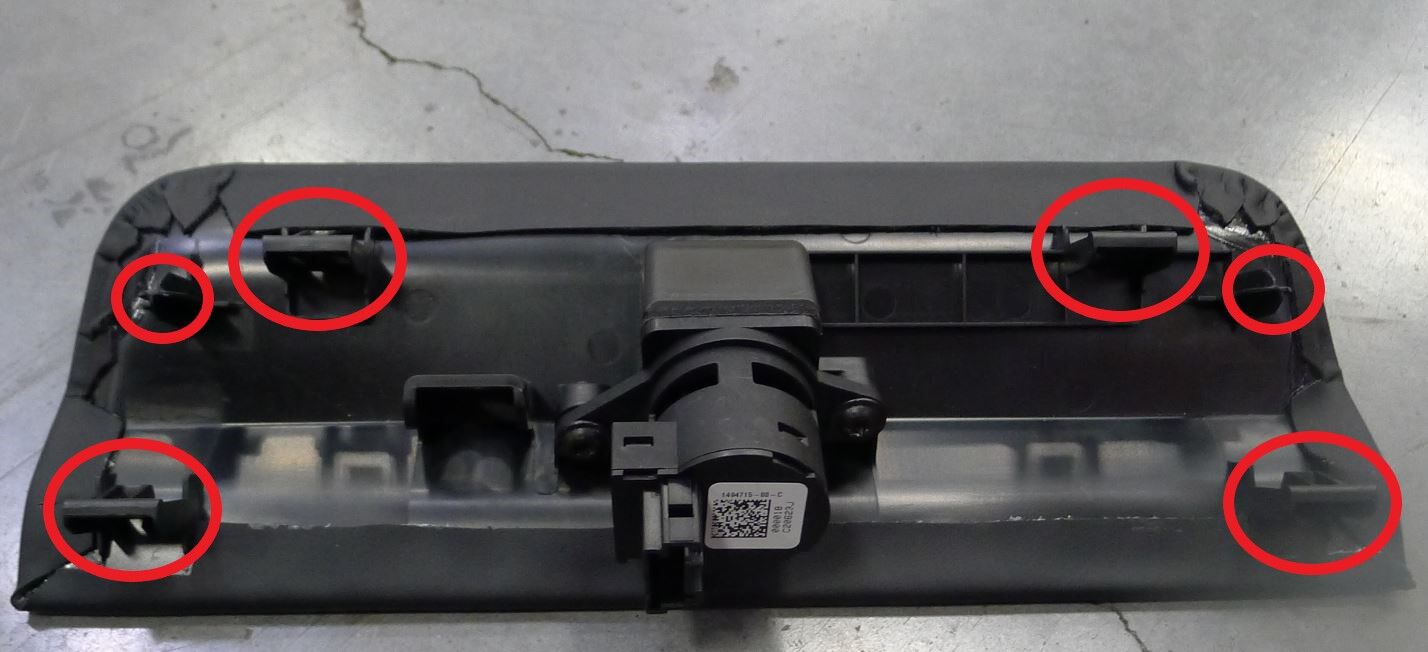

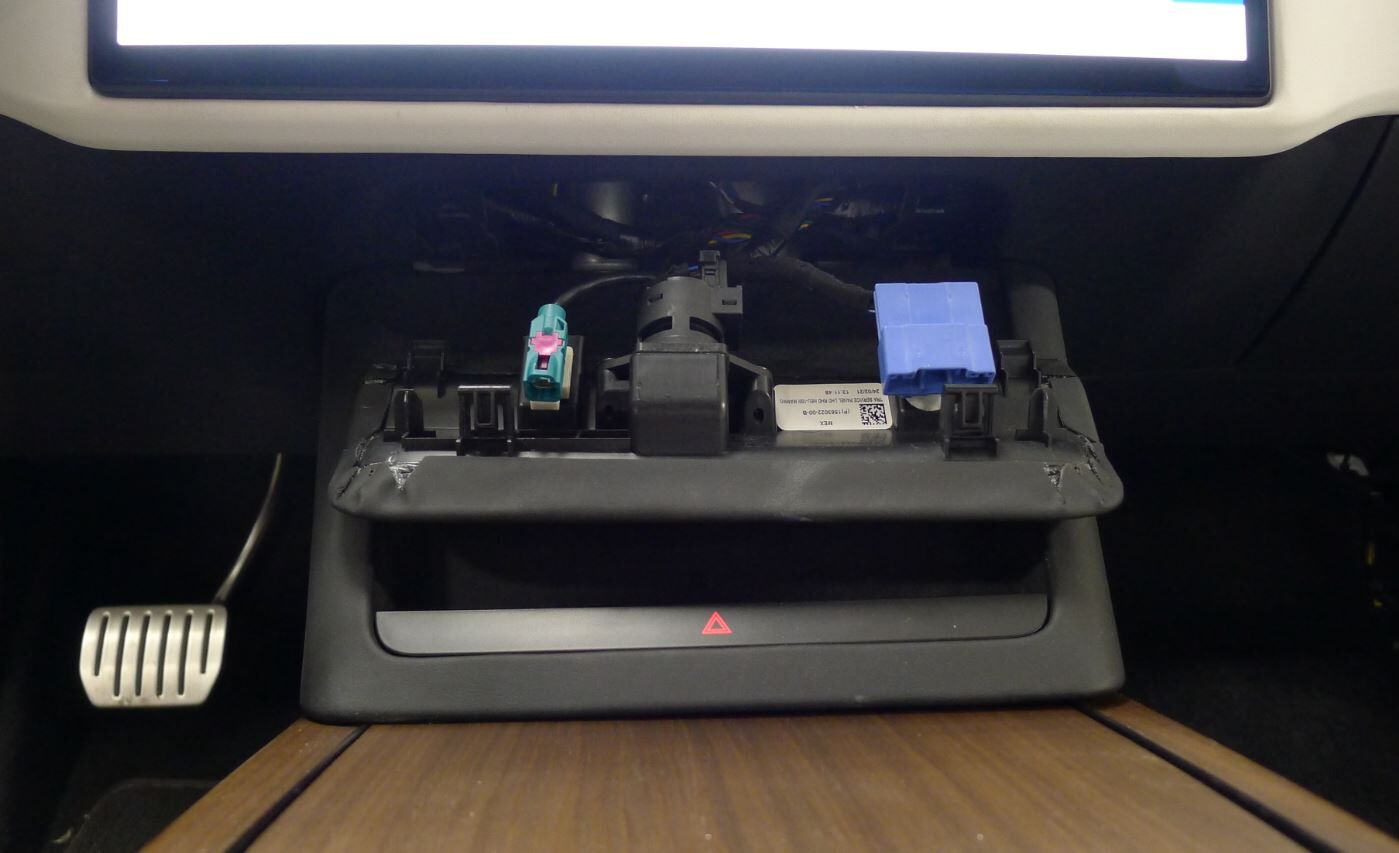

20. 拆下仪表板维修面板
    注

    2 个锁片，4 条基线；松开顶部锁片，然后向后滑动







21. 将诊断线束和 CAN 线束从仪表板维修面板上松开
    注

    2 个卡子





22. 拆下仪表板维修面板
    注

    1 个连接器

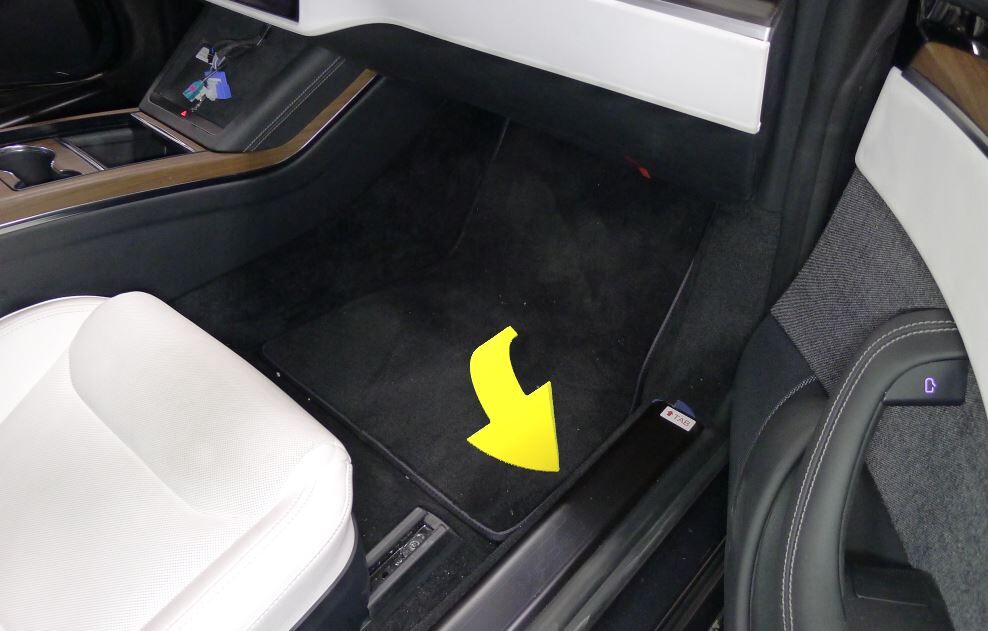

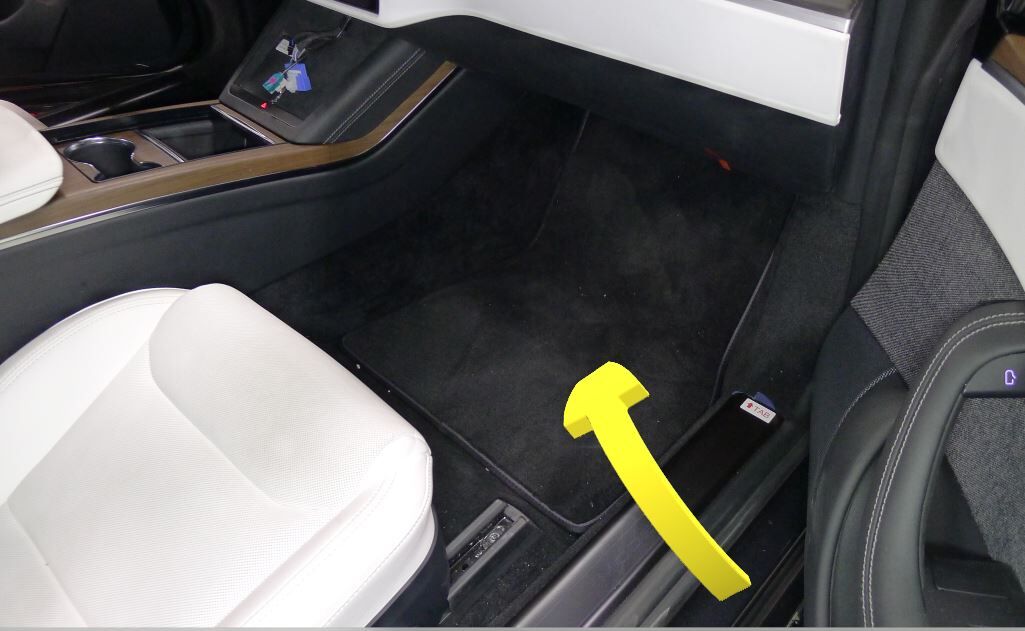

23. 拆卸左前脚垫

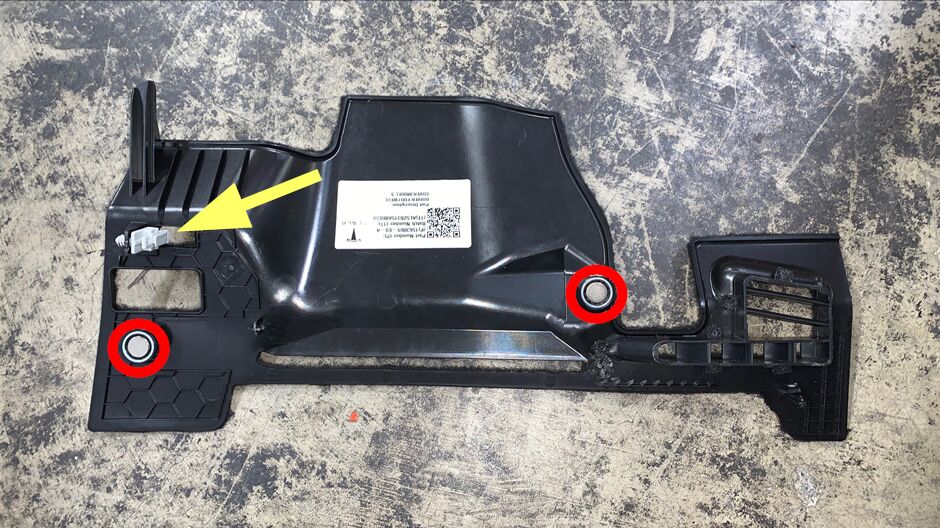

24. 拆下左侧脚部空间盖板
    注

    1 个连接器，2 个磁铁

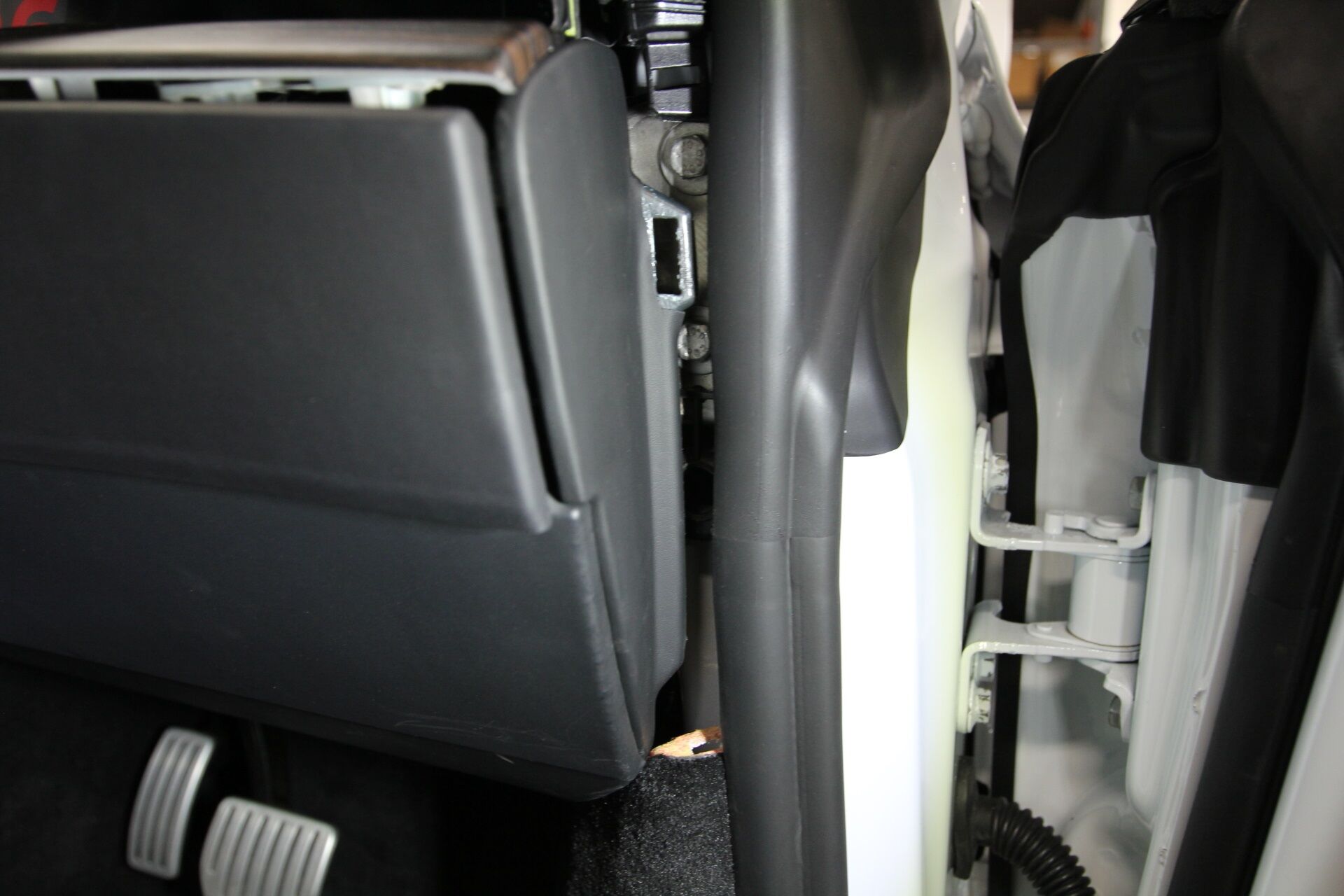

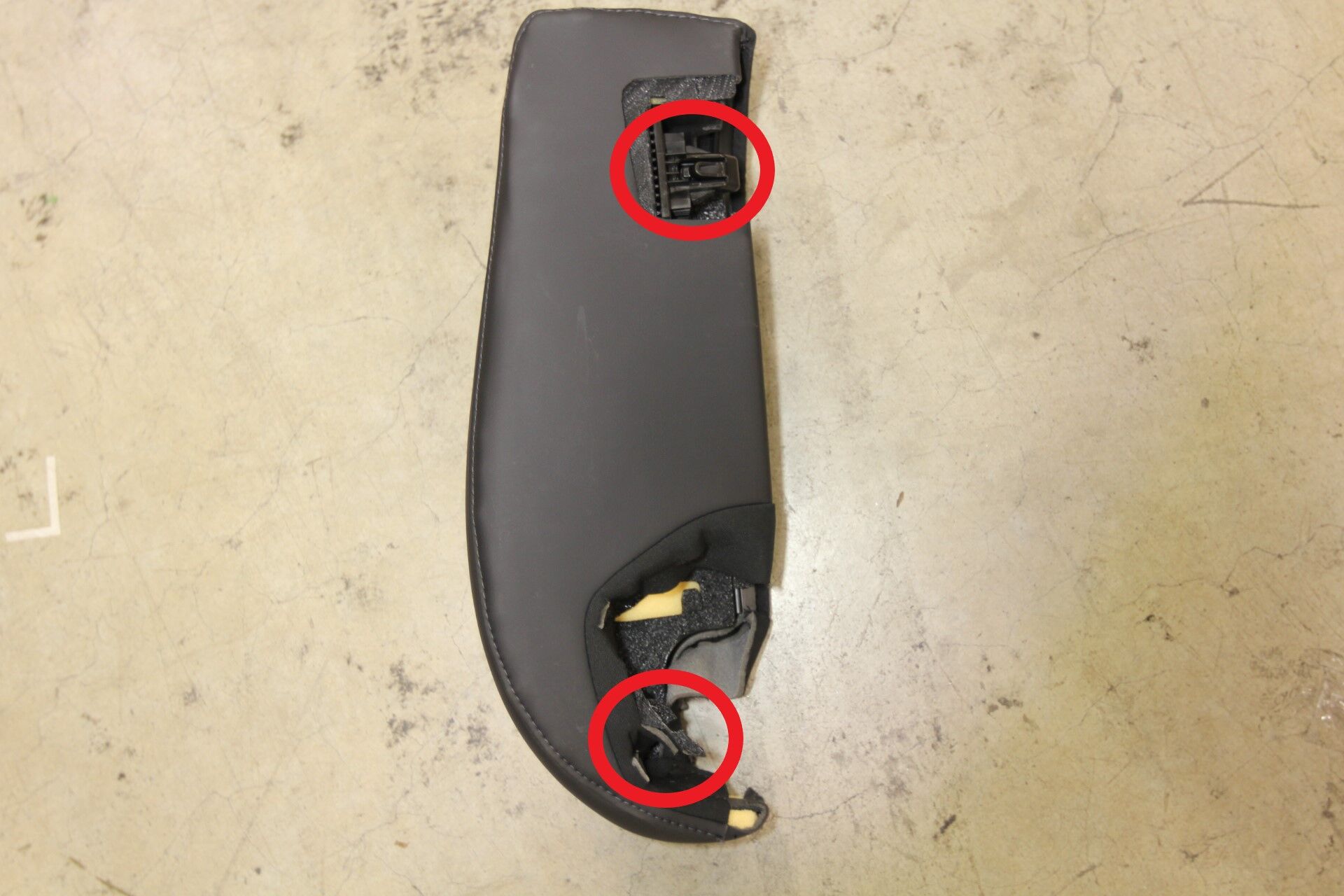

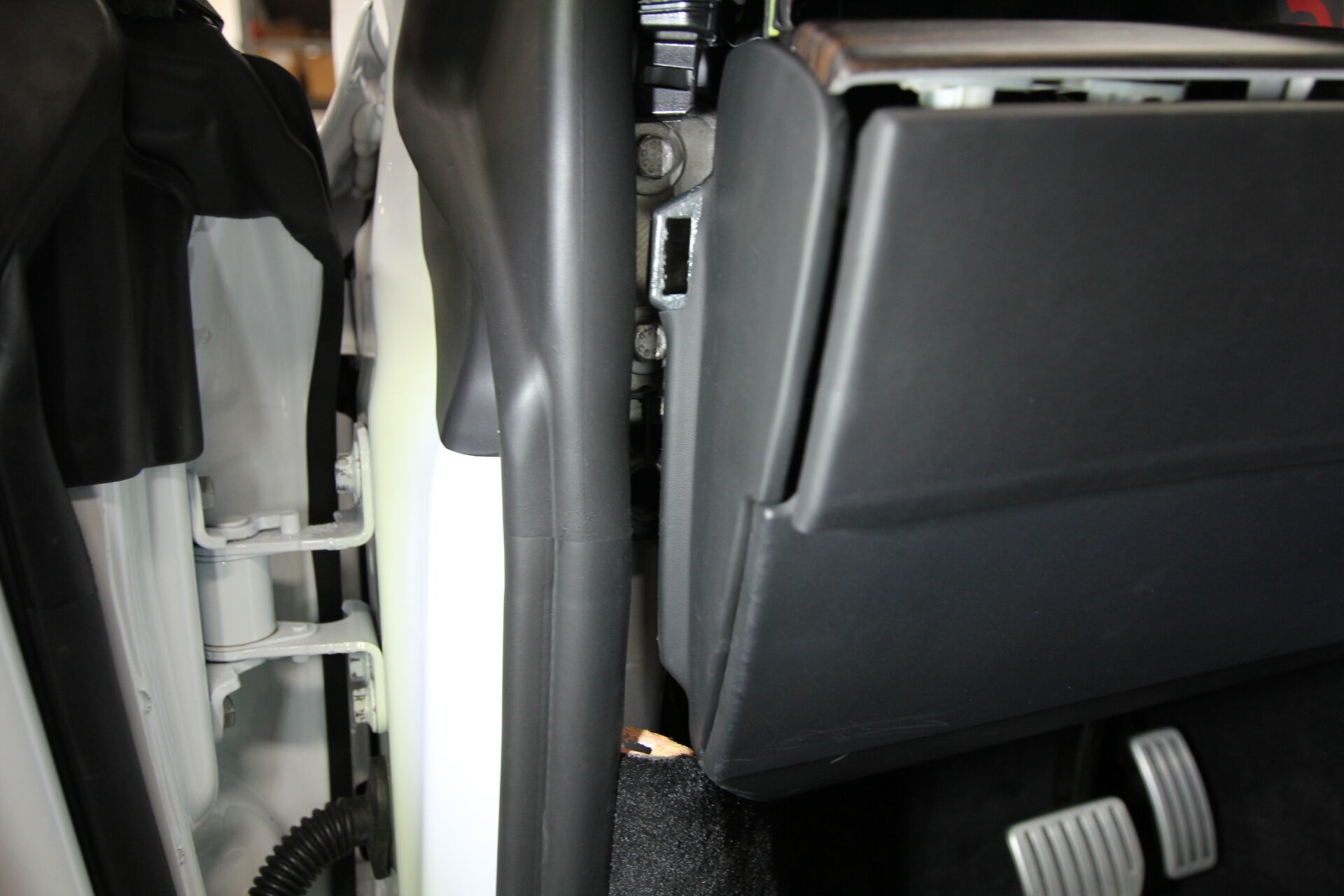

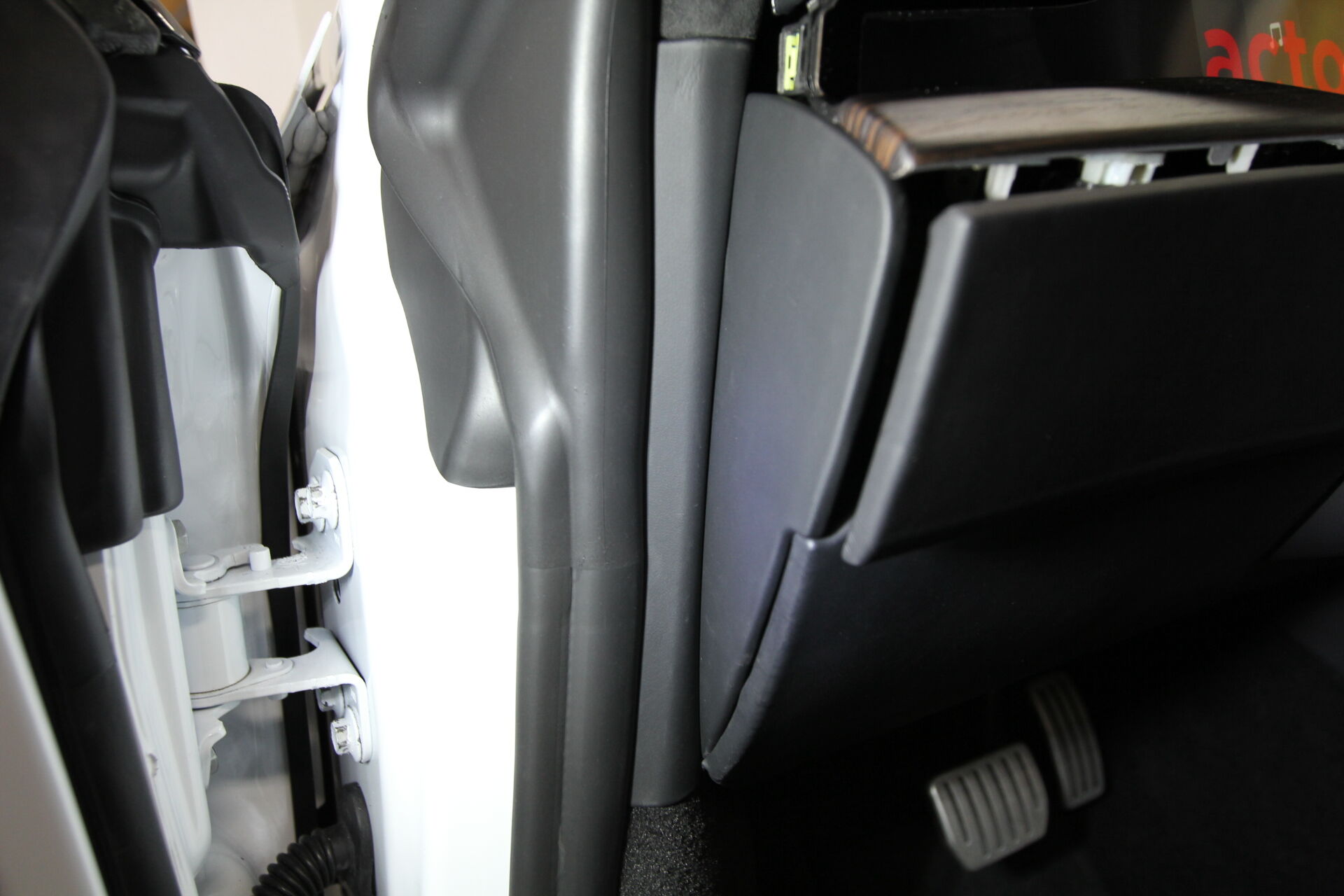

25. 拆下左侧 A 柱中部饰板
    注

    1 个卡子，2 个锁片

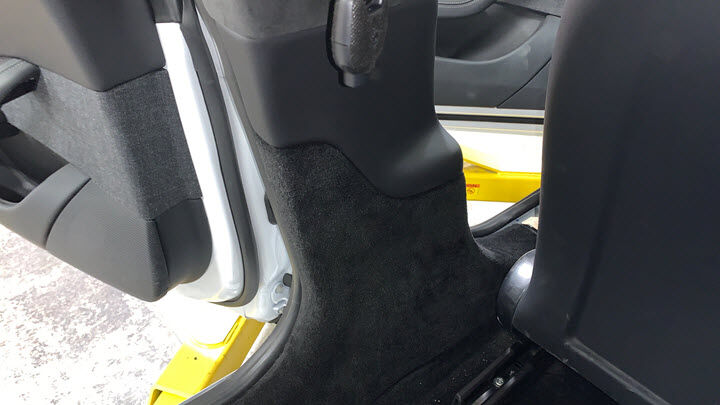

26. 拆下 A 柱左侧下部饰板
    注

    7 个卡子

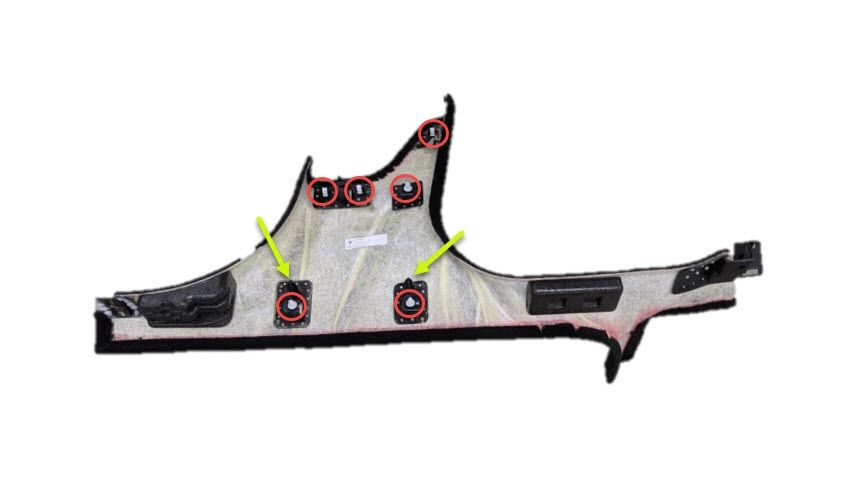

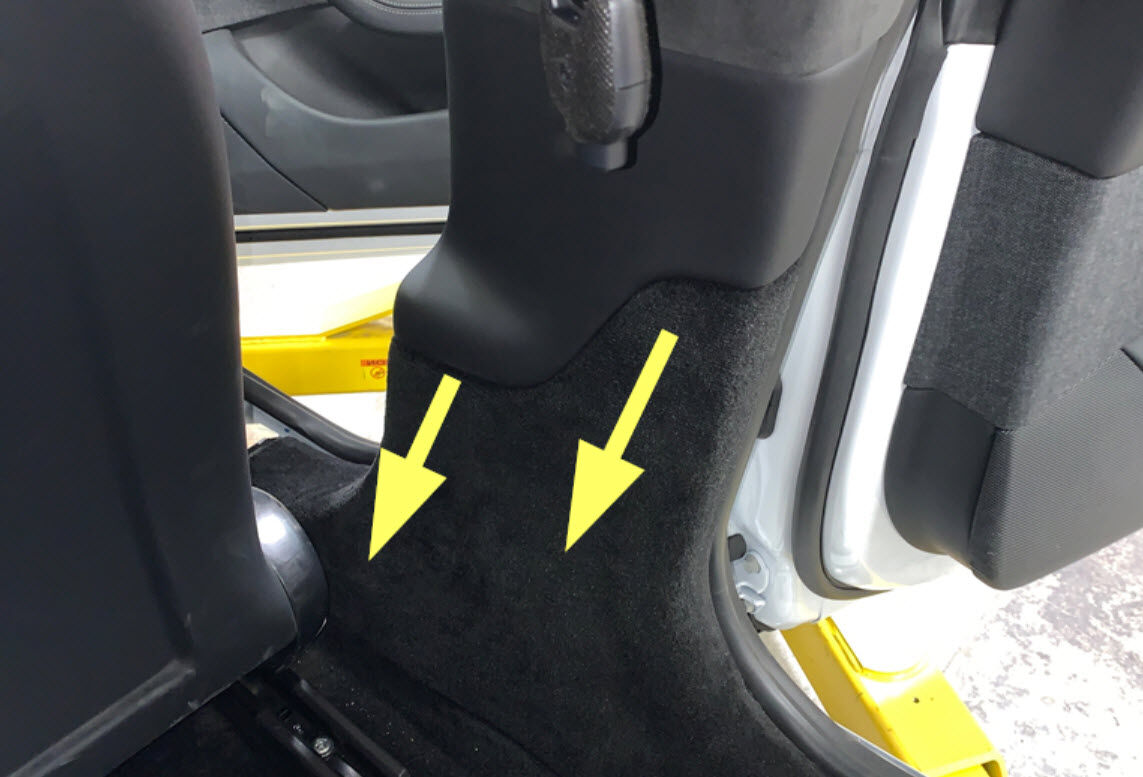

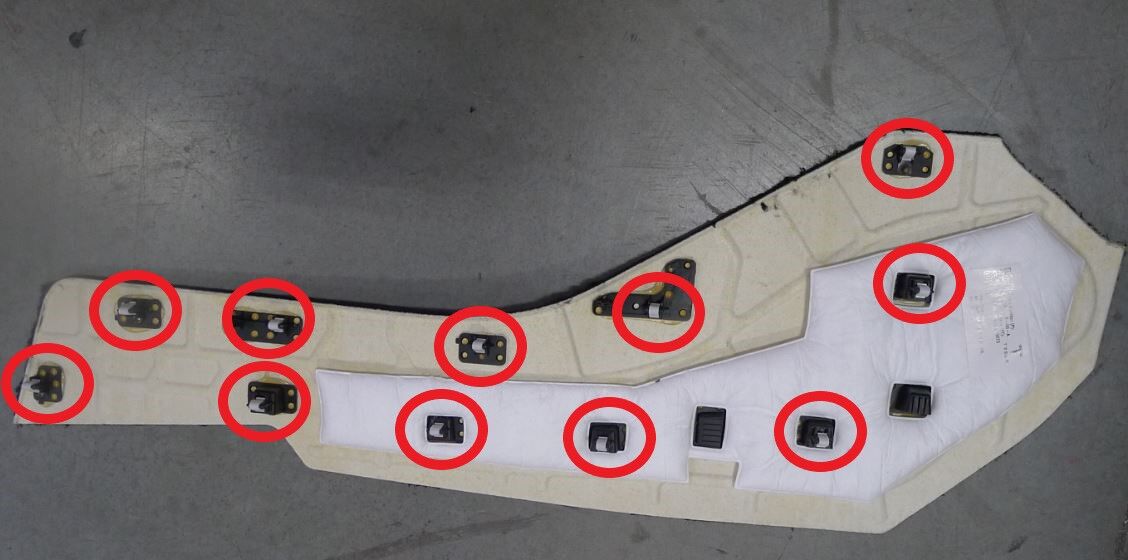

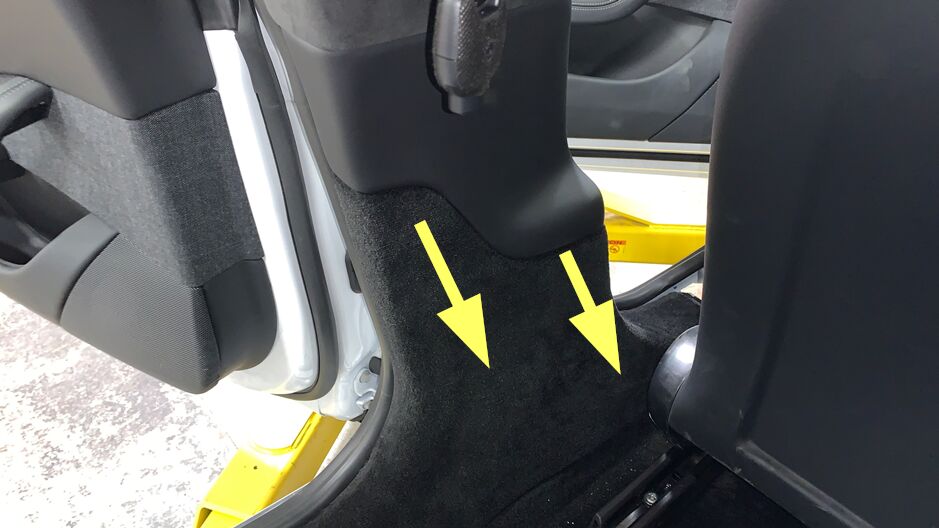

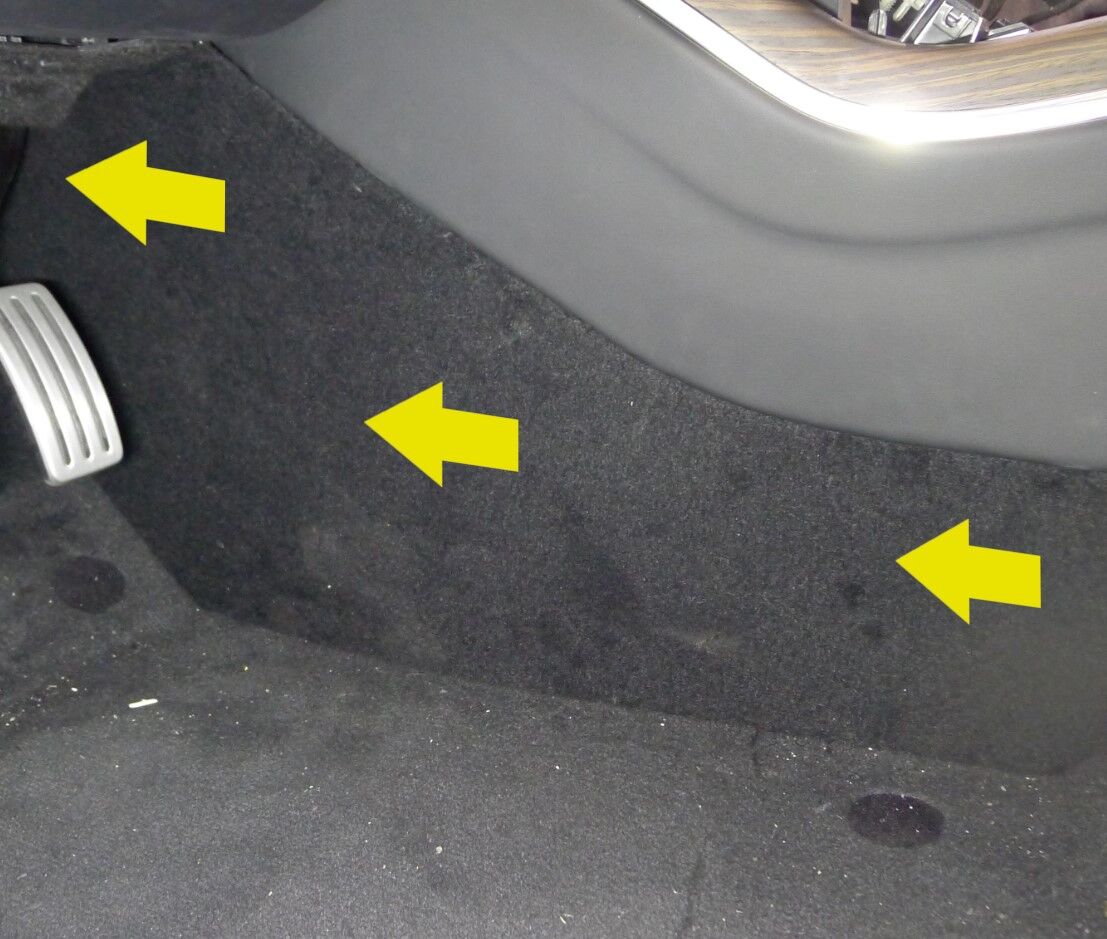

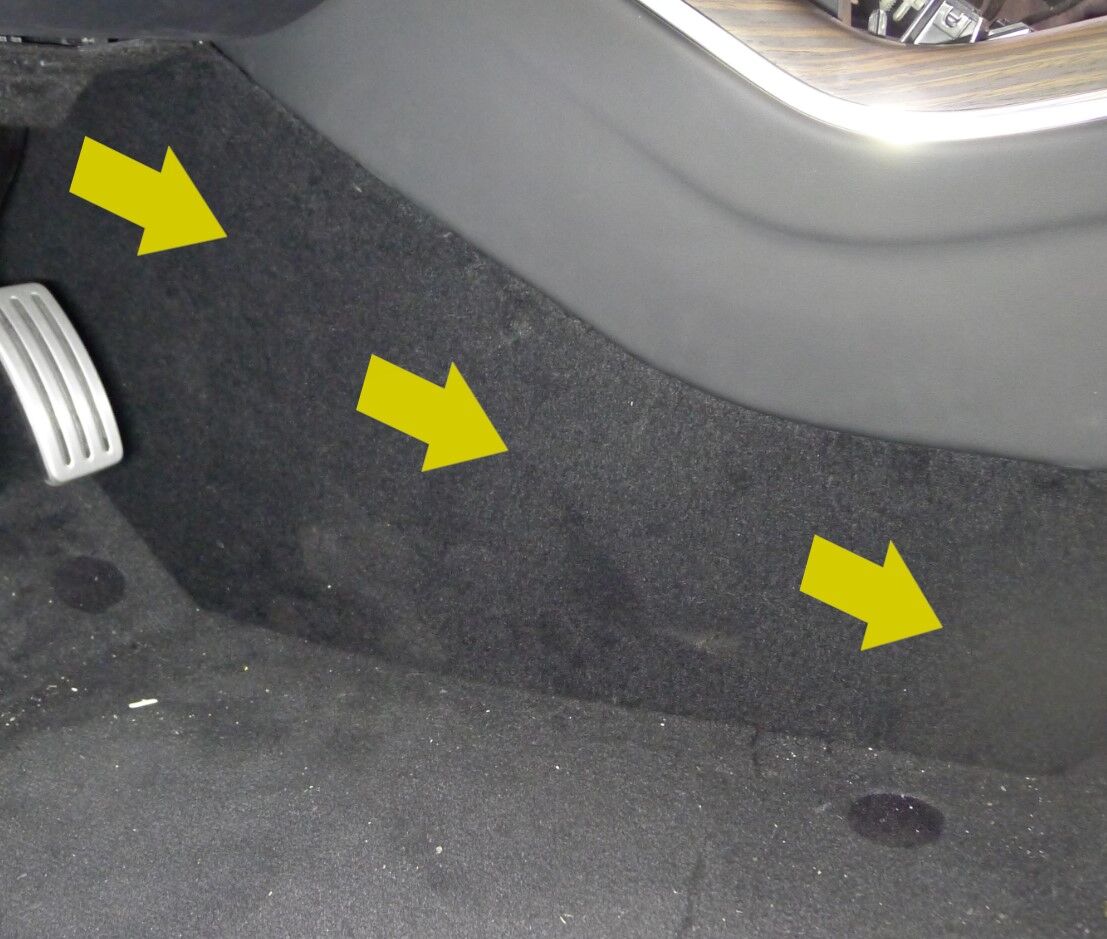

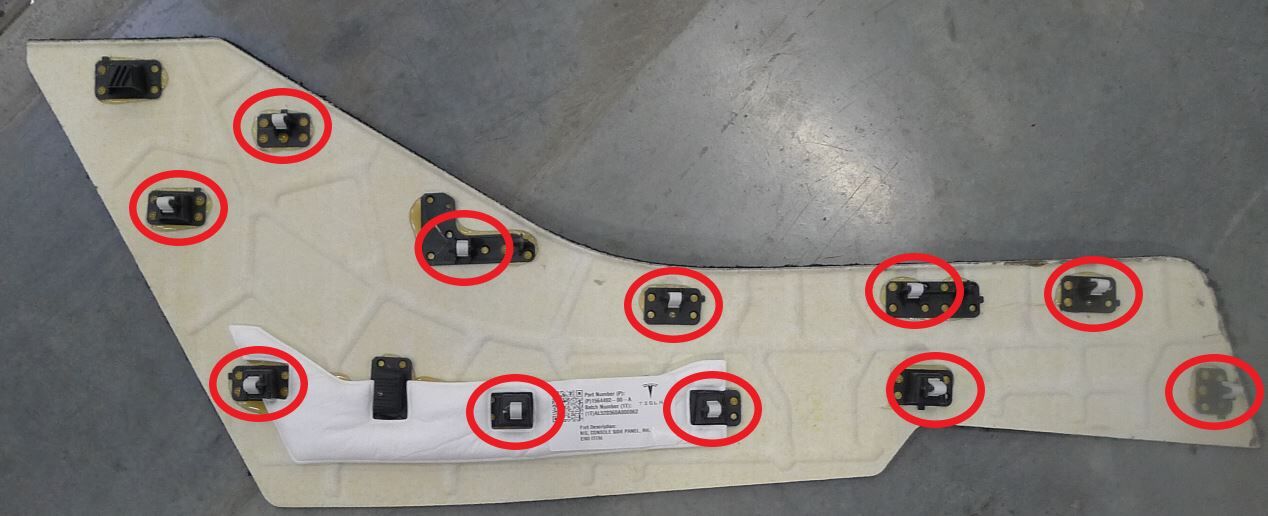

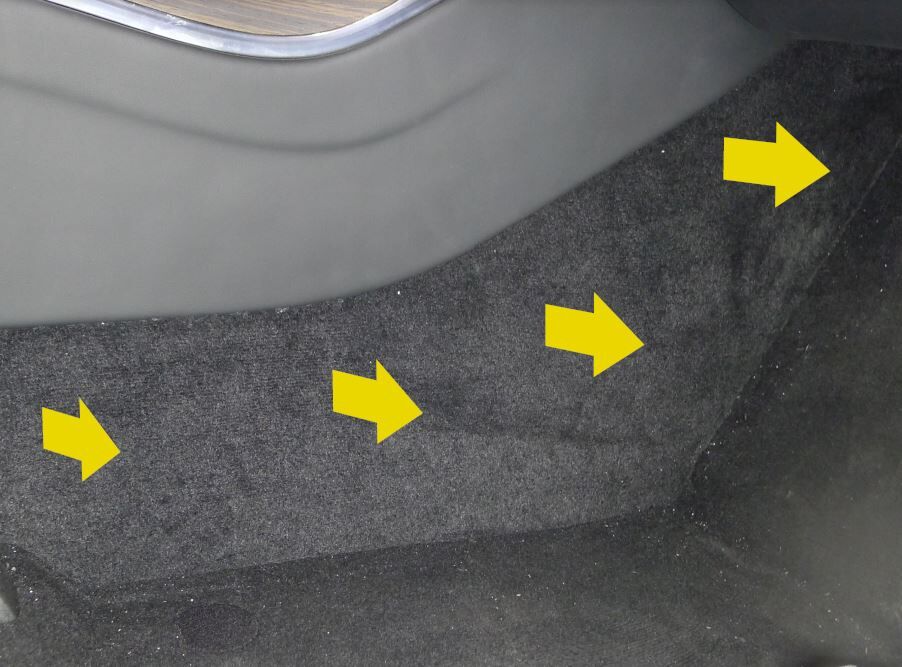

27. 拆卸左侧中控台地毯
    注

    11 个卡子

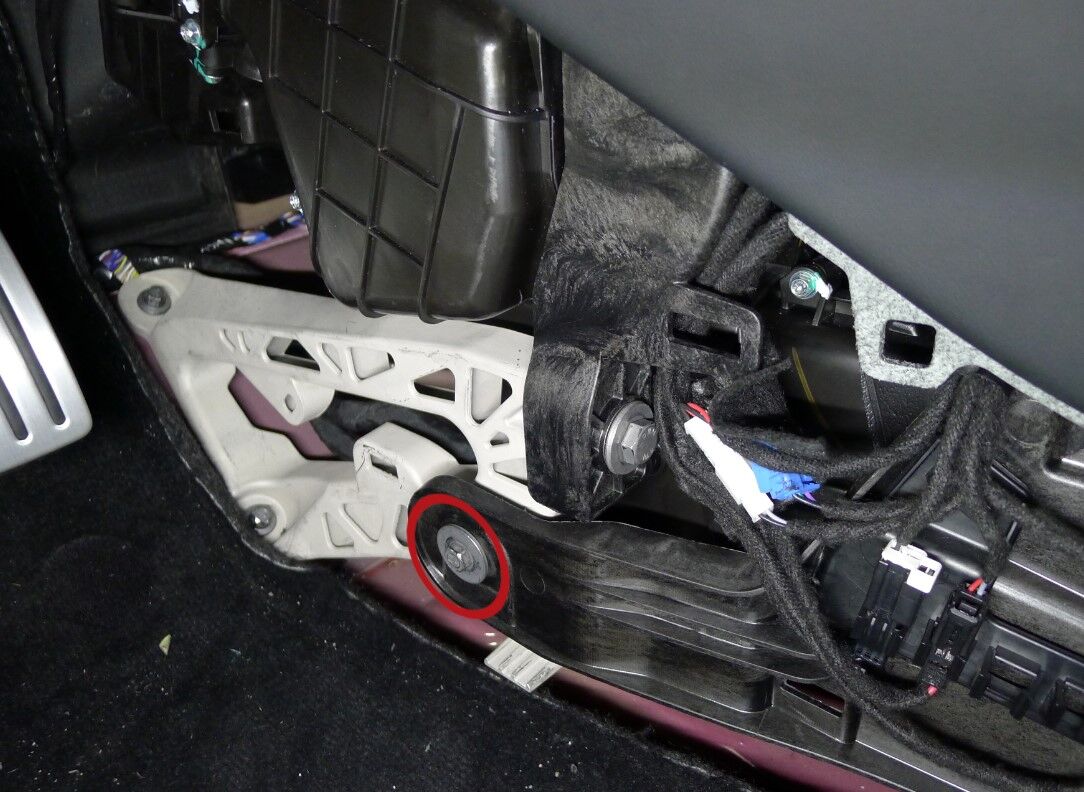

28. 从中控台处松开左侧托板下部支架
    注

    1 个螺栓，10 mm ，10 Nm



29. 打开前备箱盖
    注

    在中央显示器触摸屏上，点击 Quick Controls > Frunk Open

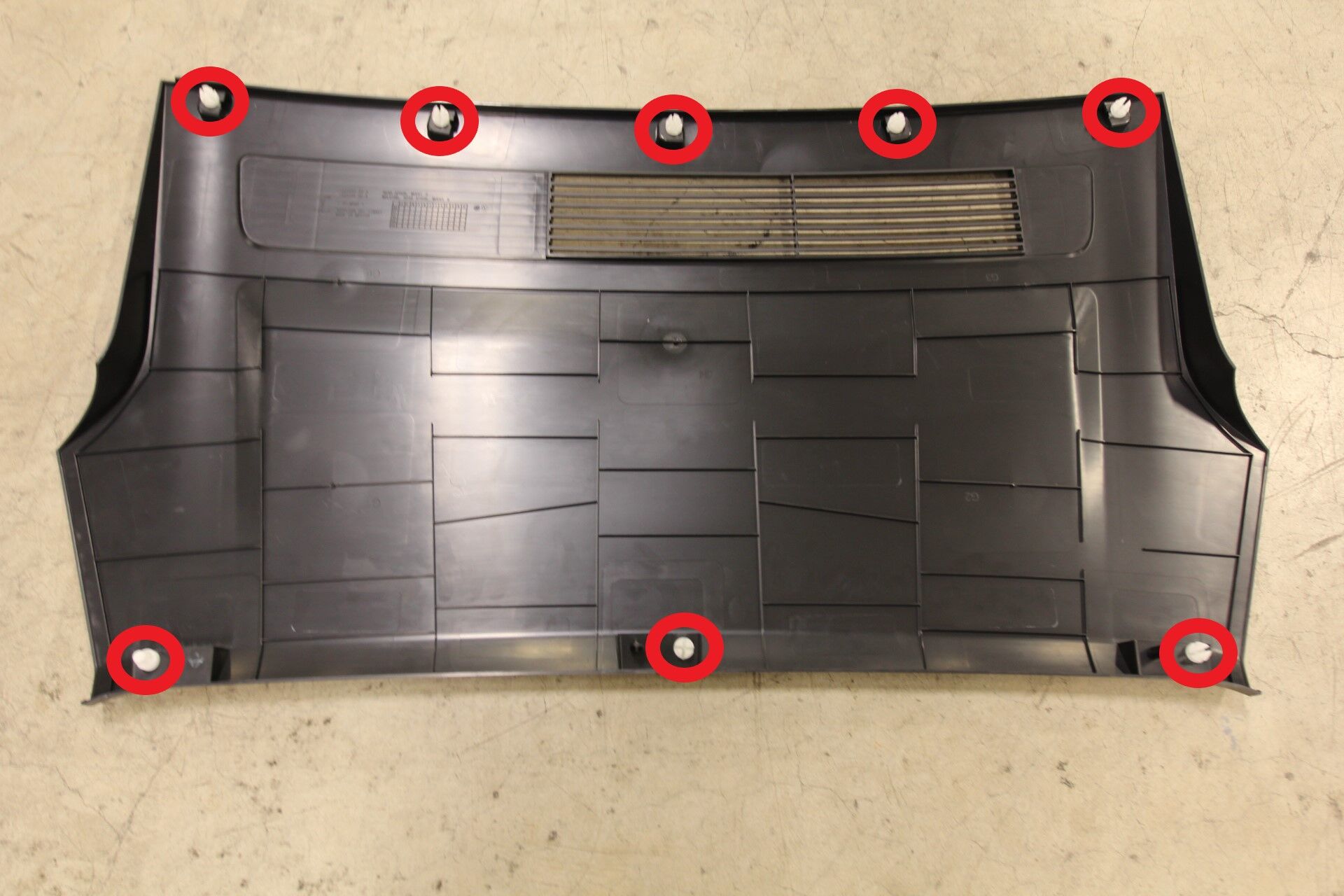

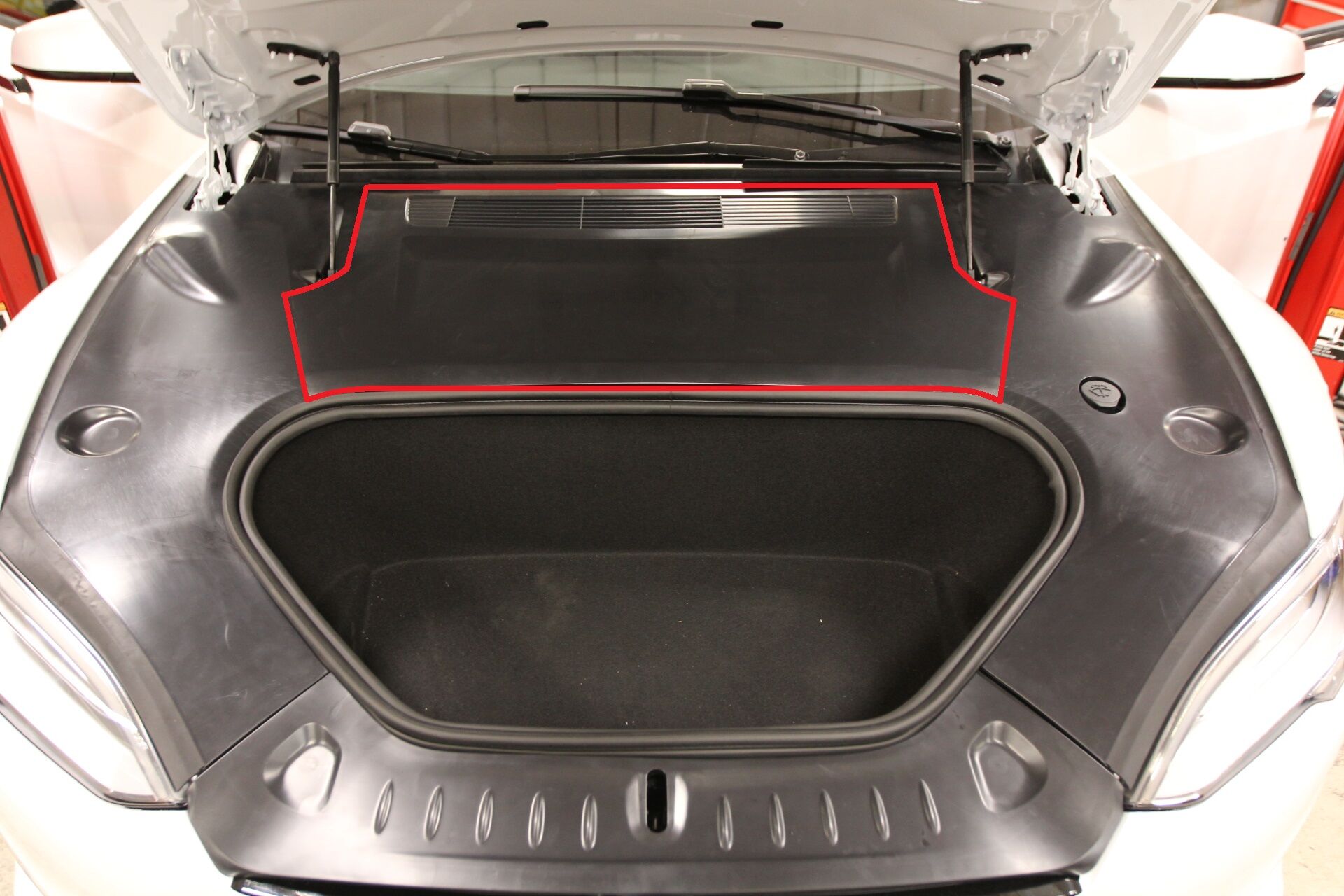

30. 拆卸前备箱后部挡板
    注

    8 个卡子





31. 通过中央显示器关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Power Off

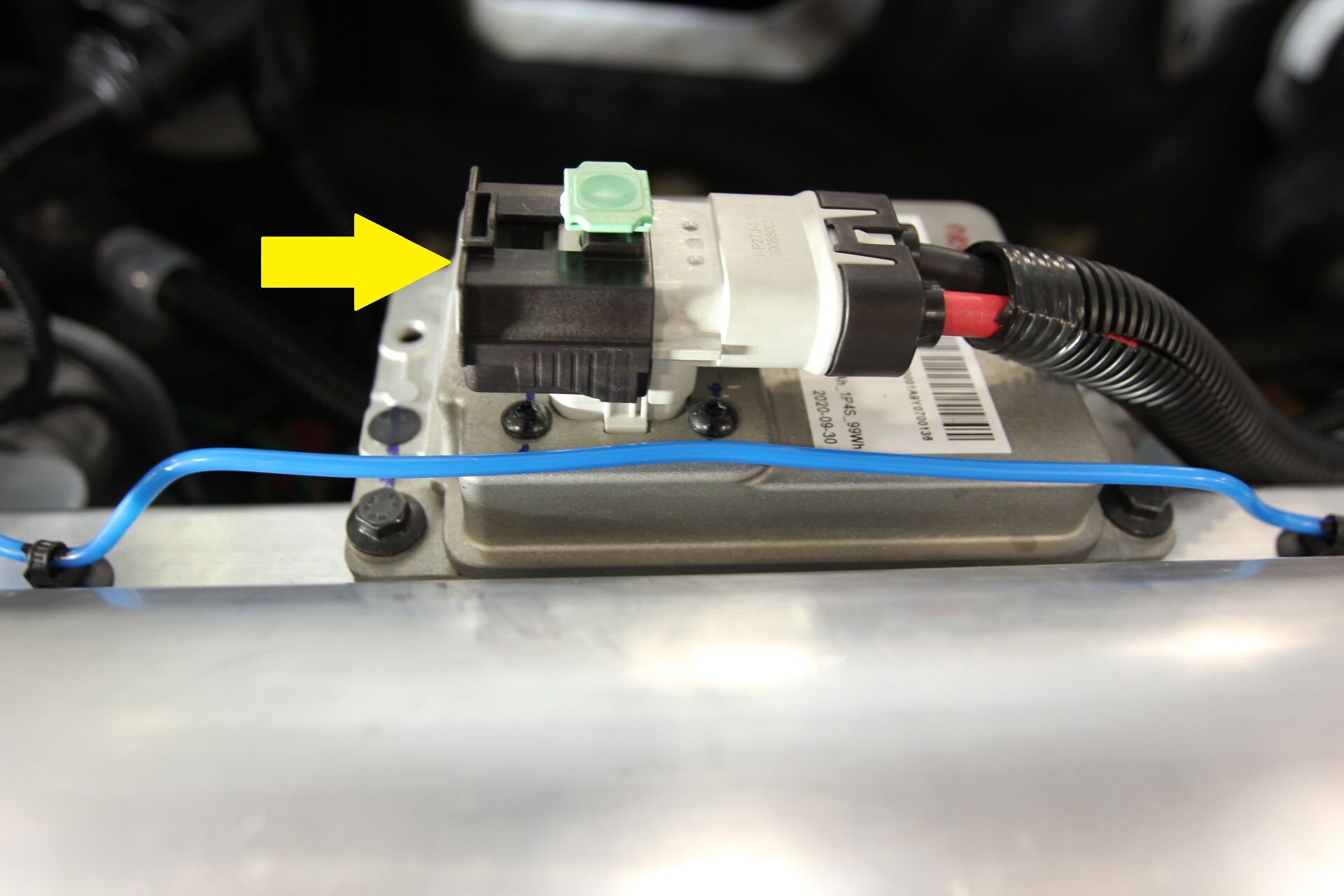

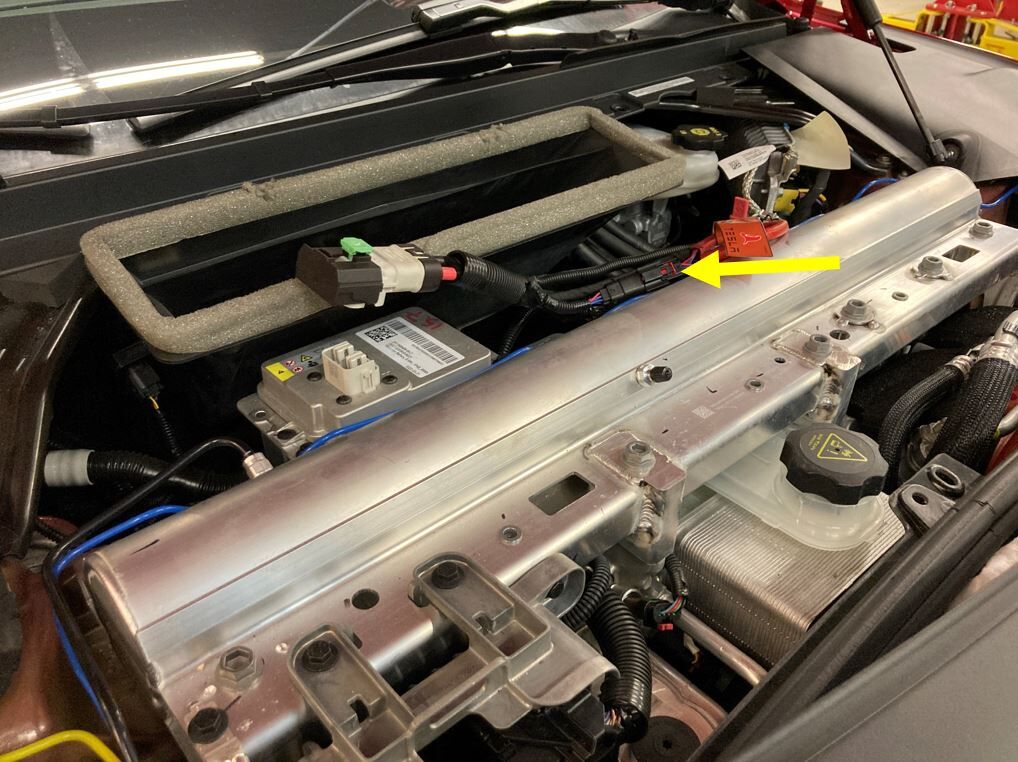

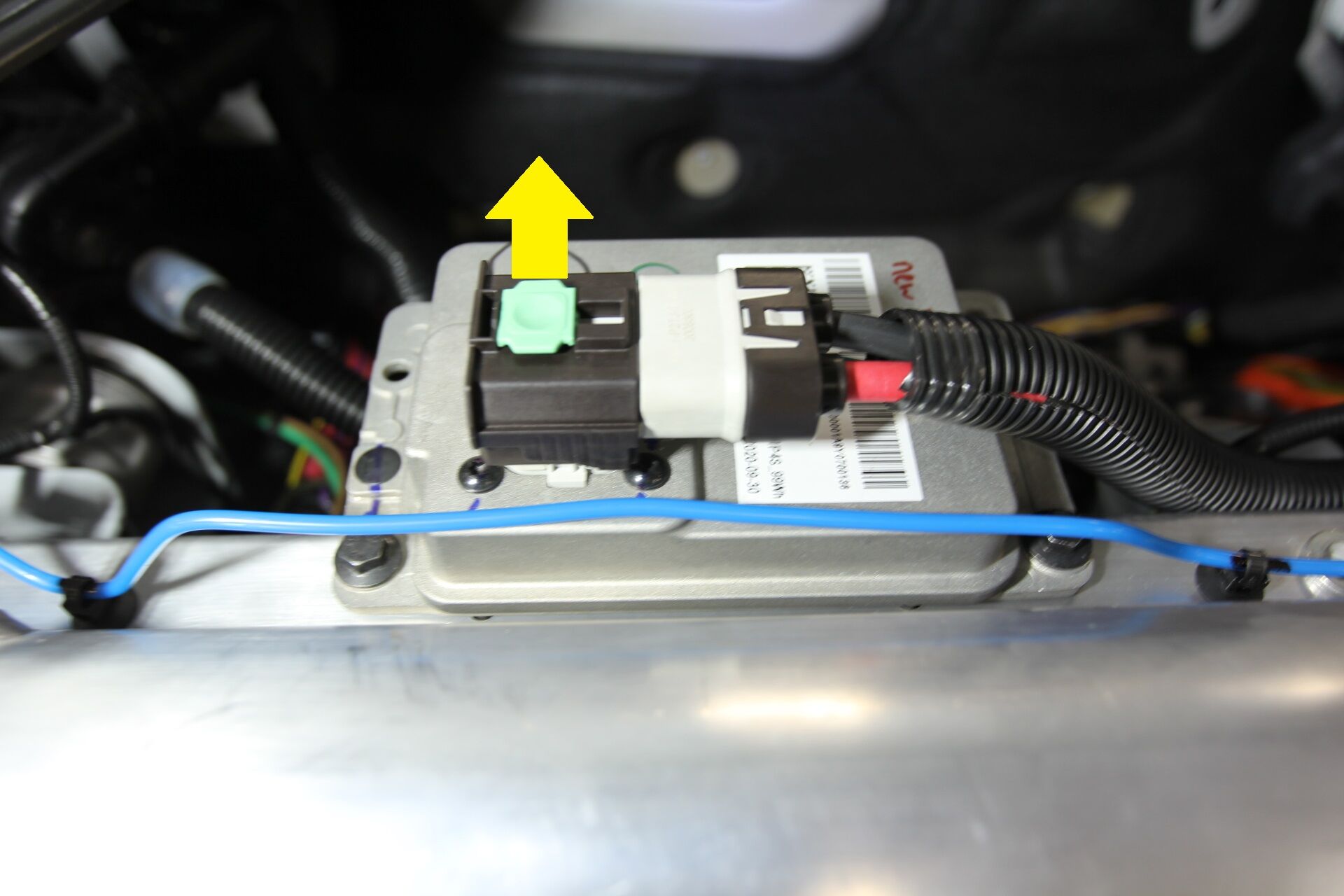

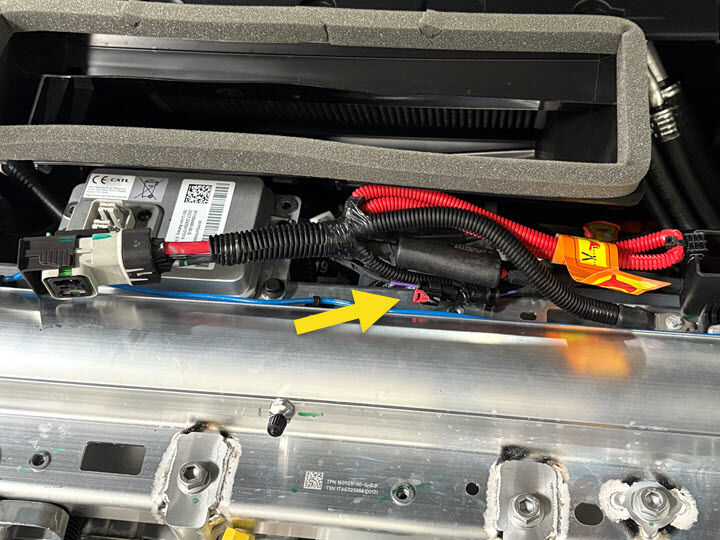

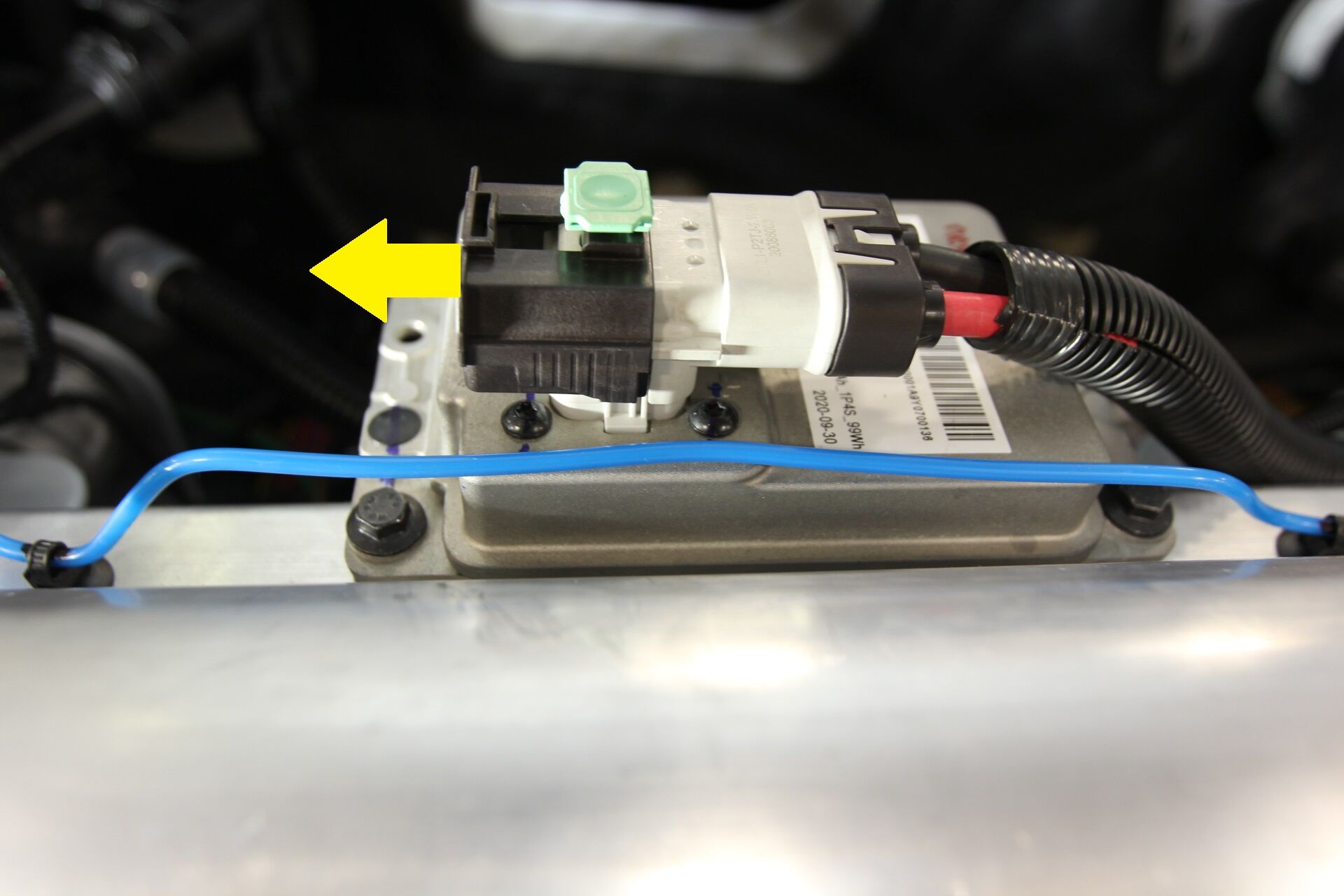

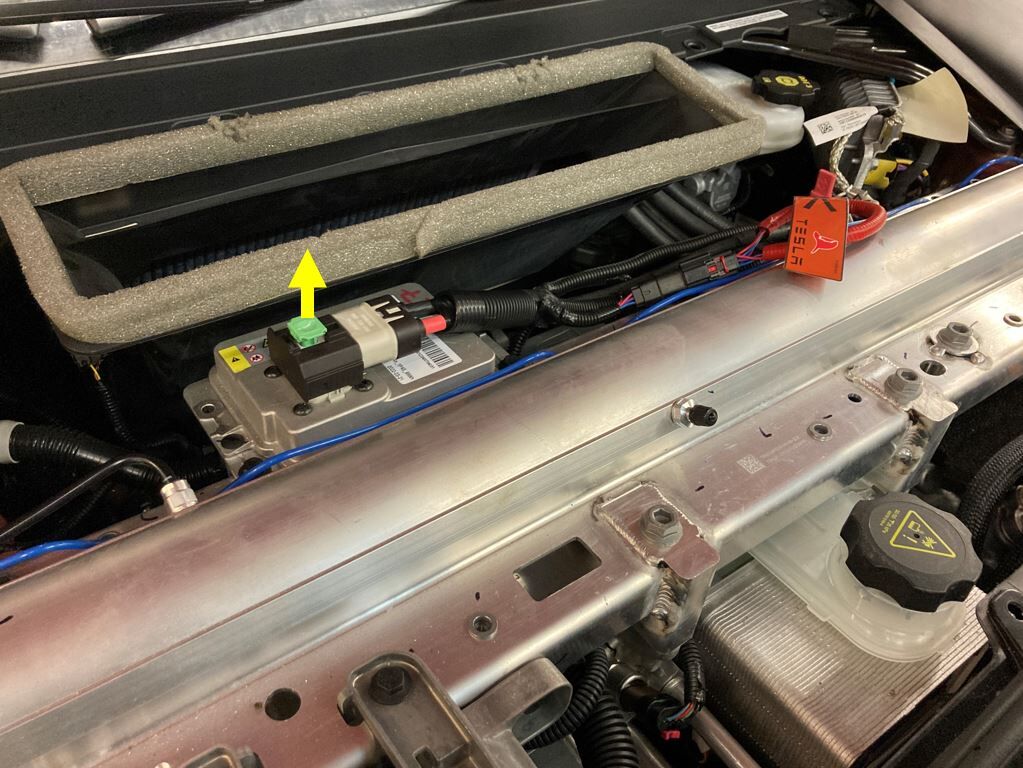

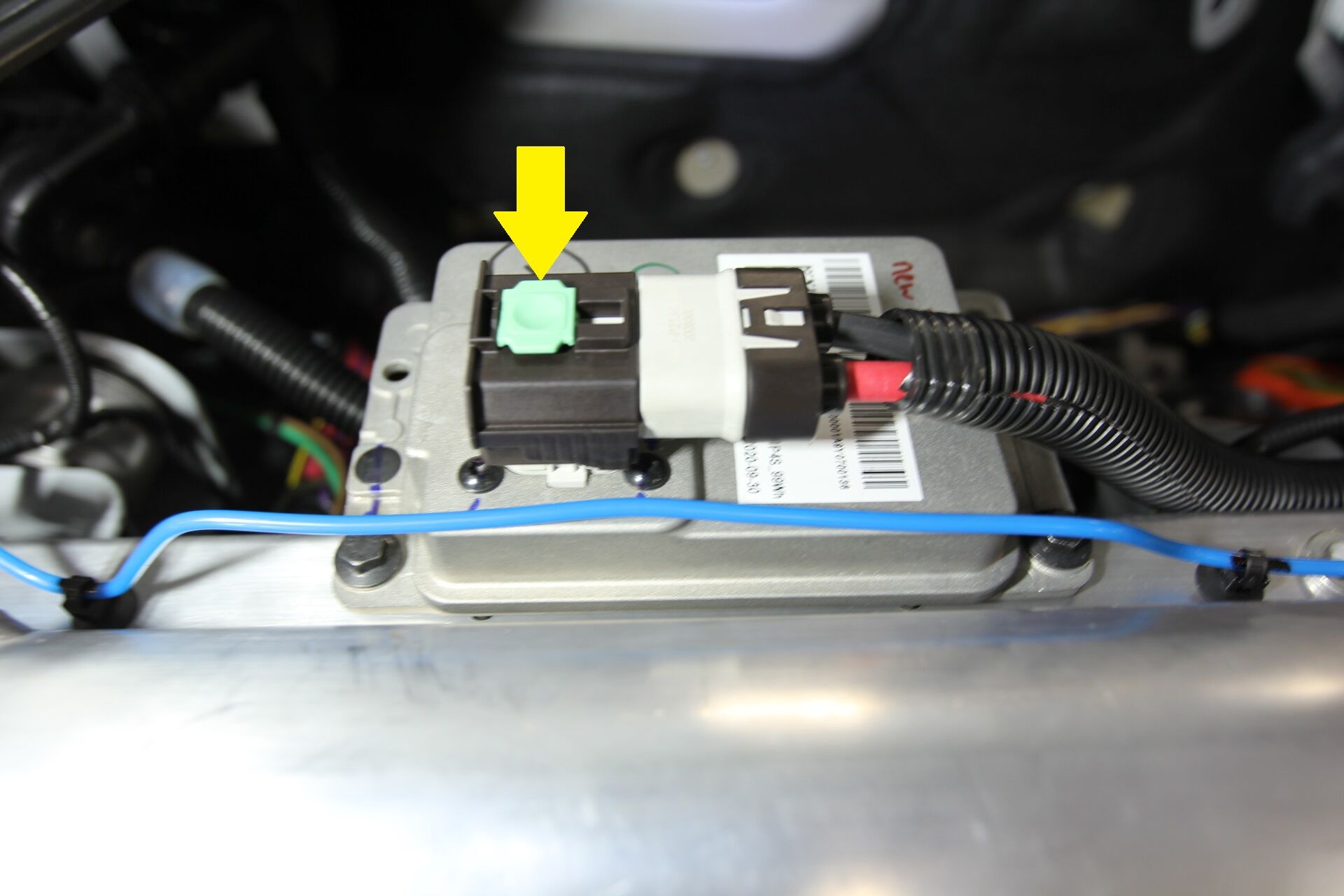

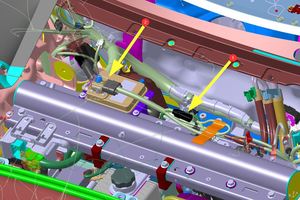

32. 断开低压电池连接器和紧急响应回路 (FRL)
    注

    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接

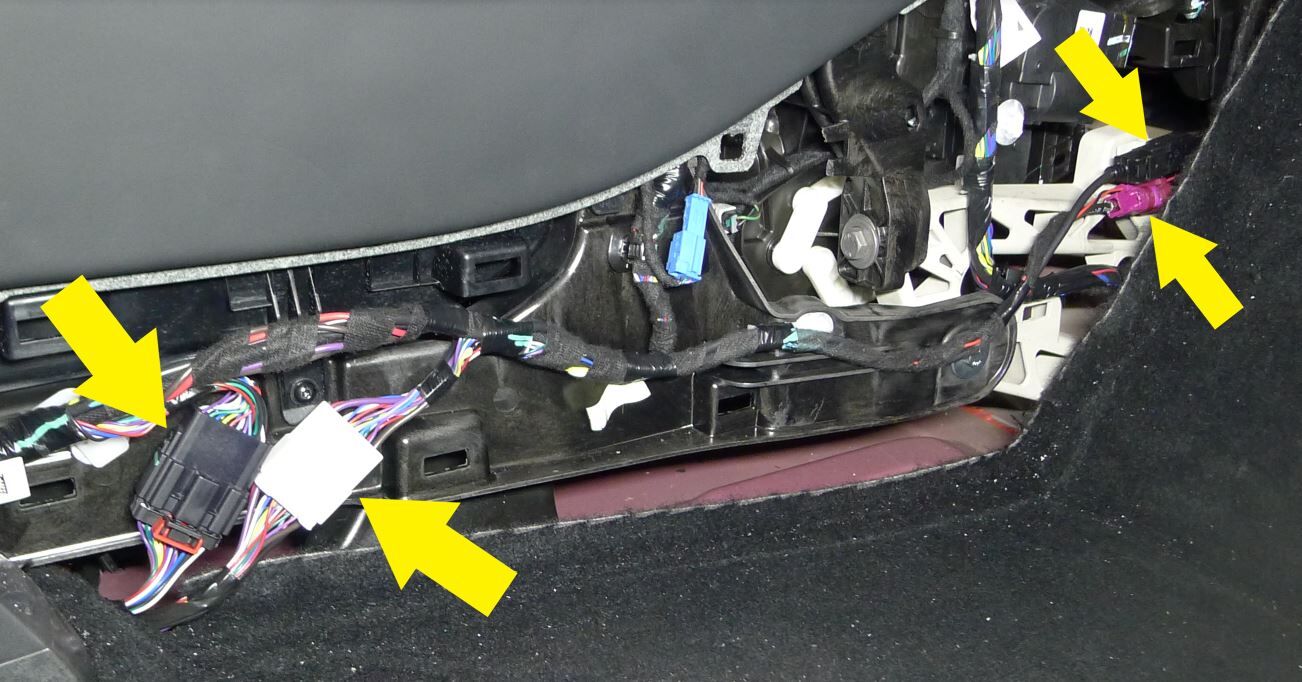

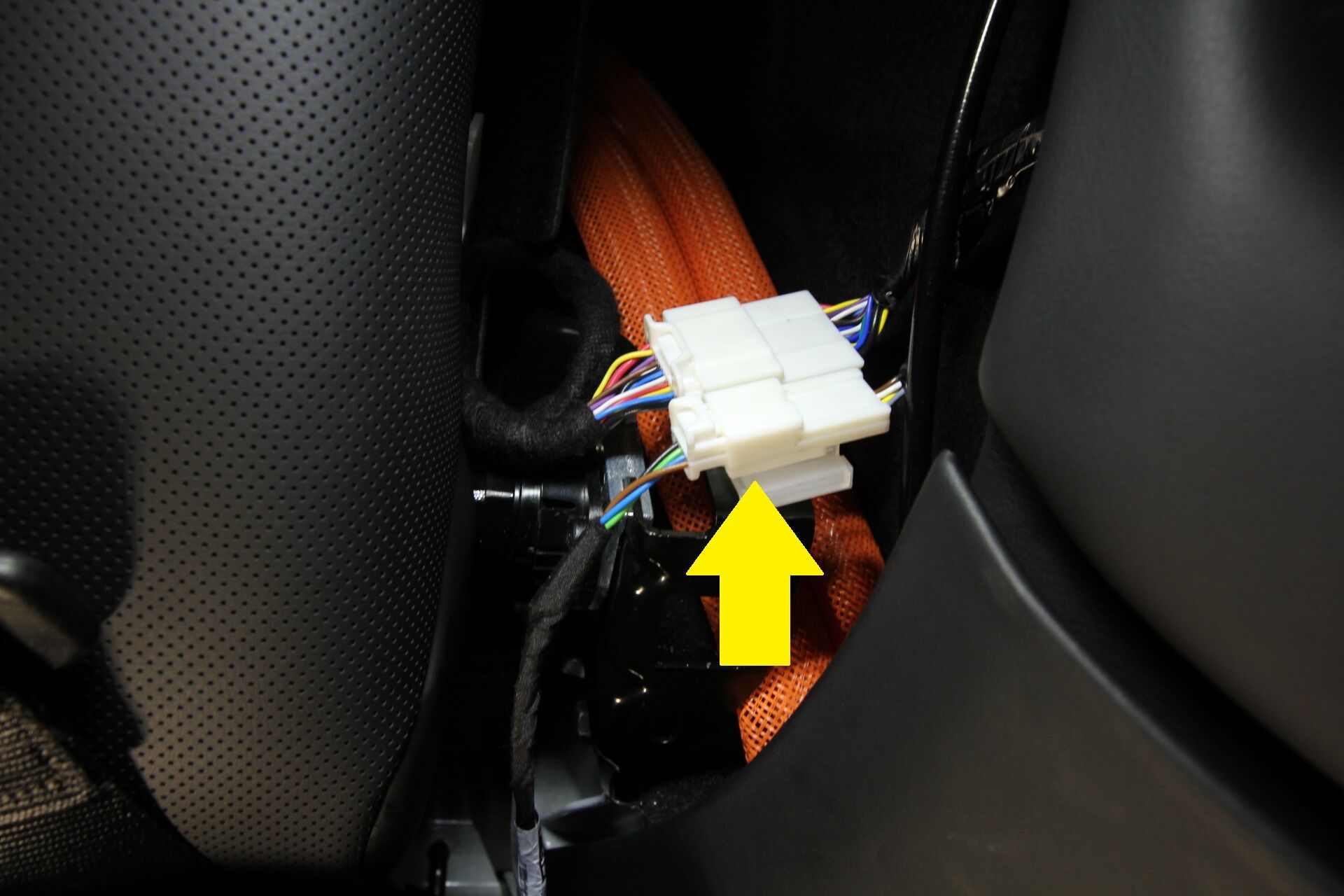

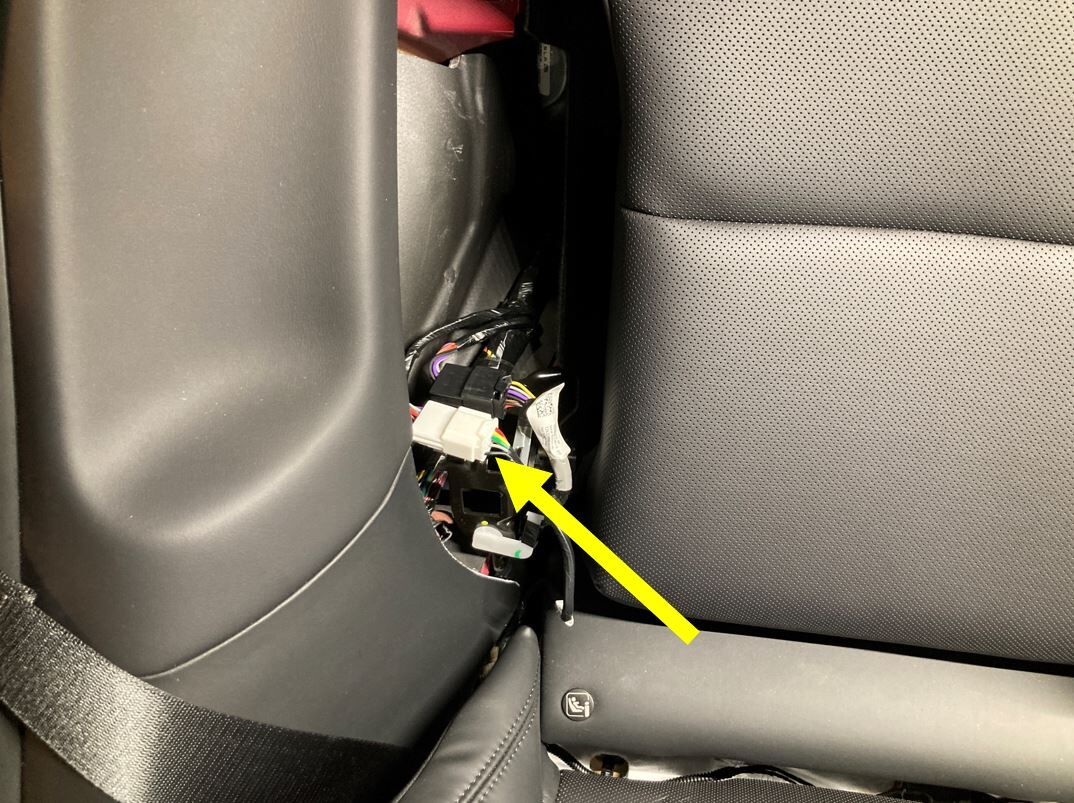

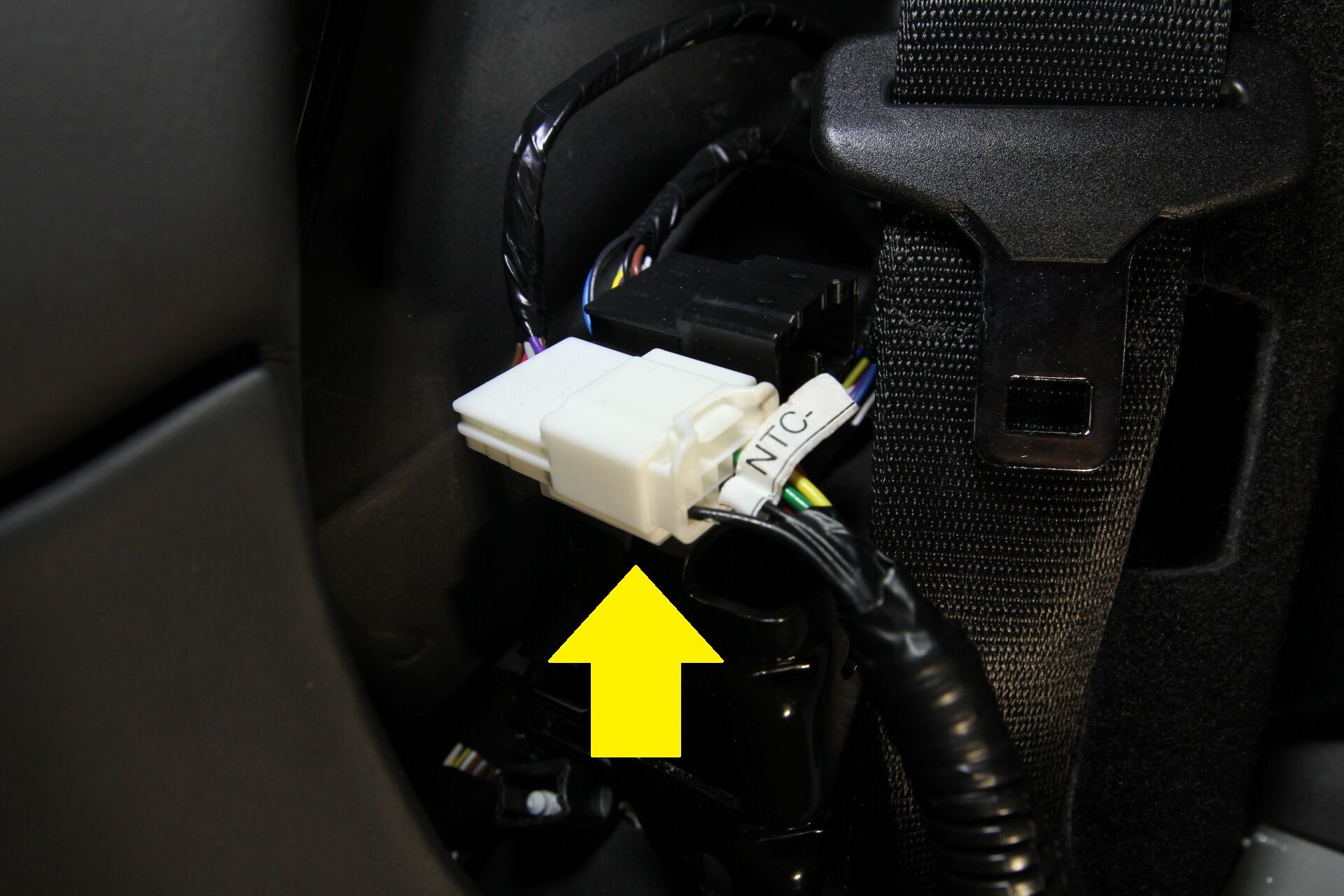

33. 调整座椅位置，以便能够着座椅底部下方，然后从座椅控制器上断开左侧车身线束
    注

    2 个连接器，1 个卡子；松开黑色连接器上的红色锁片

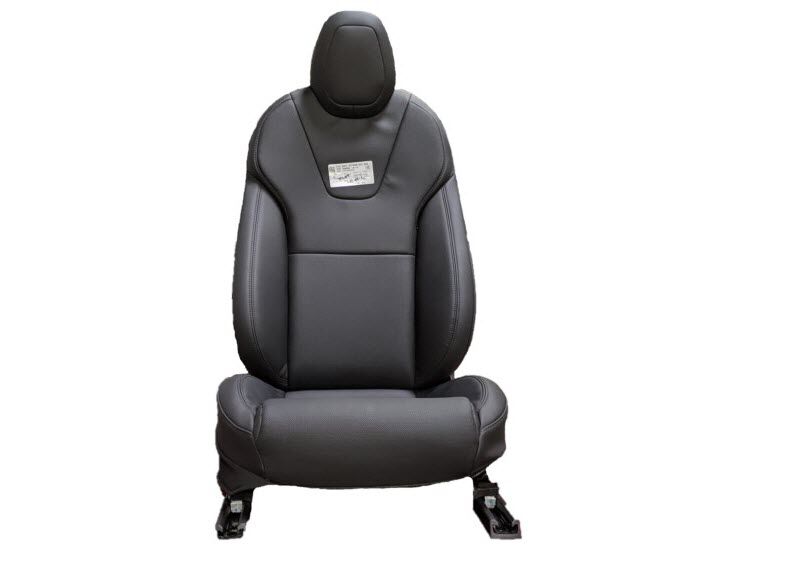

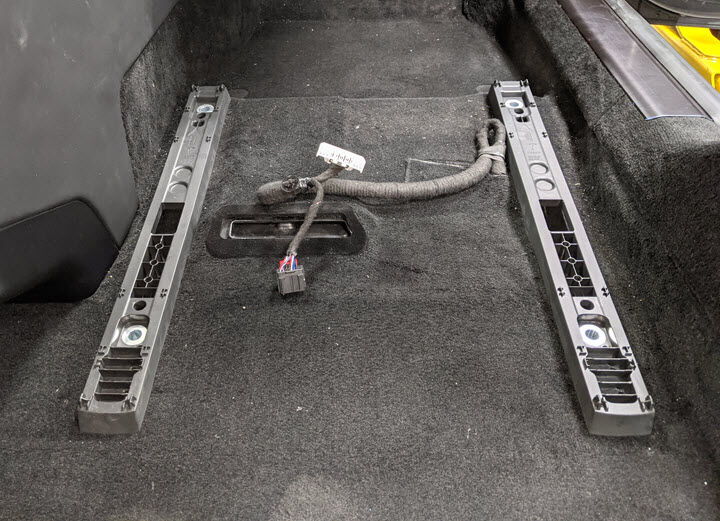

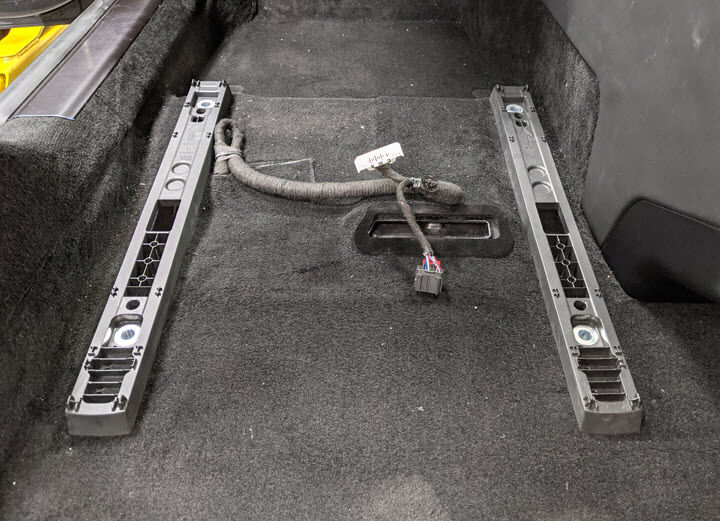

34. 从车辆上拆下左侧前排座椅
    注

    建议请助手帮忙，操作时小心不要损坏其他部件
35. 调整座椅位置，以便能接触到座椅底部下方，然后从座椅控制器上断开右侧车身线束。
    注

    2 个连接器，1 个卡子；松开黑色连接器上的红色锁片



36. 从车上拆下右侧前座椅
    注

    建议请助手帮忙，操作时小心不要损坏其他部件



37. 拆下右侧前脚垫



38. 拆下右侧脚部空间套
    注

    3 个磁铁，1 个连接器



39. 拆卸右侧 A 柱中部饰板
    注

    1 个卡子，2 个锁片





40. 拆卸右侧 A 柱下饰板
    注

    7 个卡子







41. 拆卸右侧中控台地毯
    注

    11 个卡子

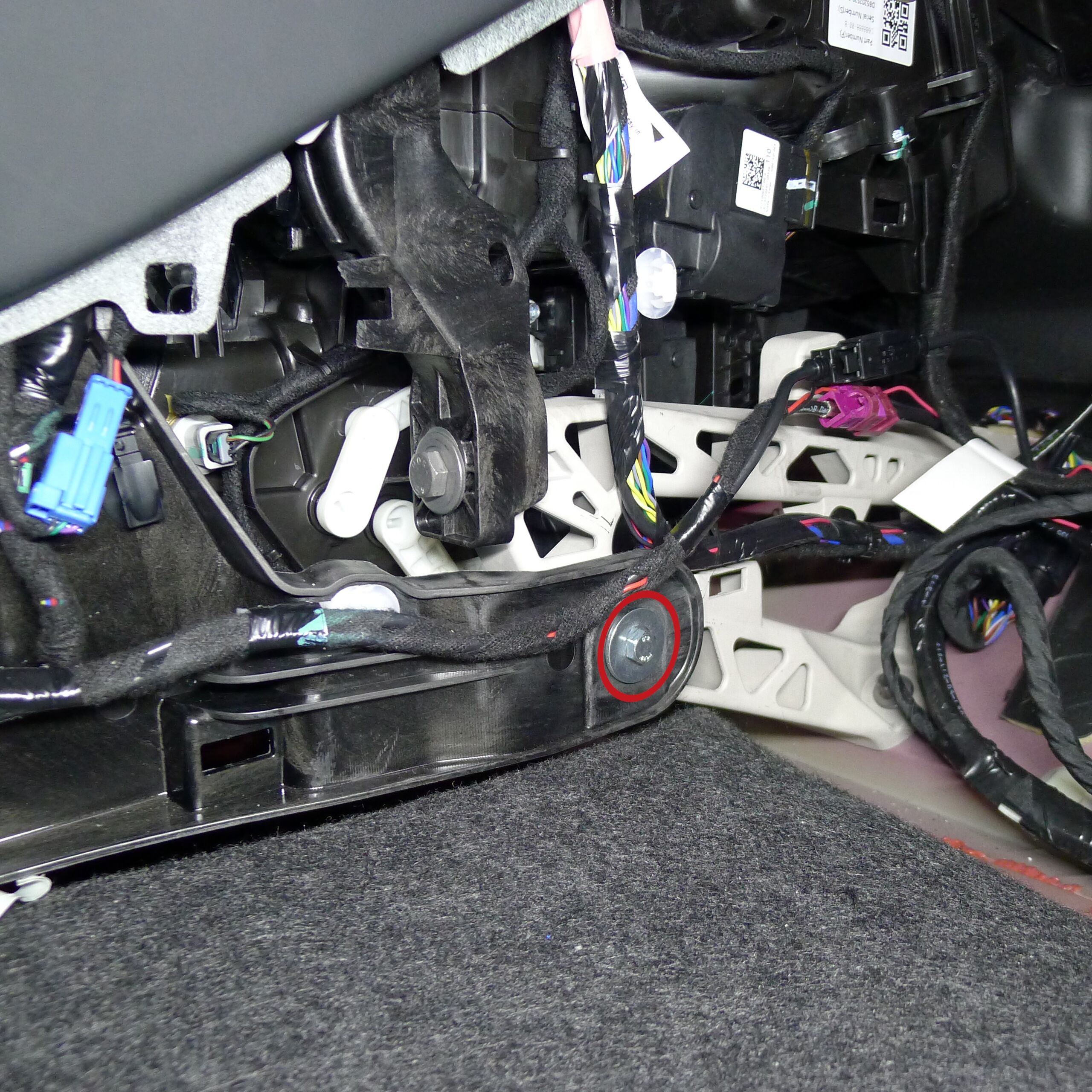

42. 从中控台处松开右侧托板下部支架
    注

    1 个螺栓，10 mm ，10 Nm

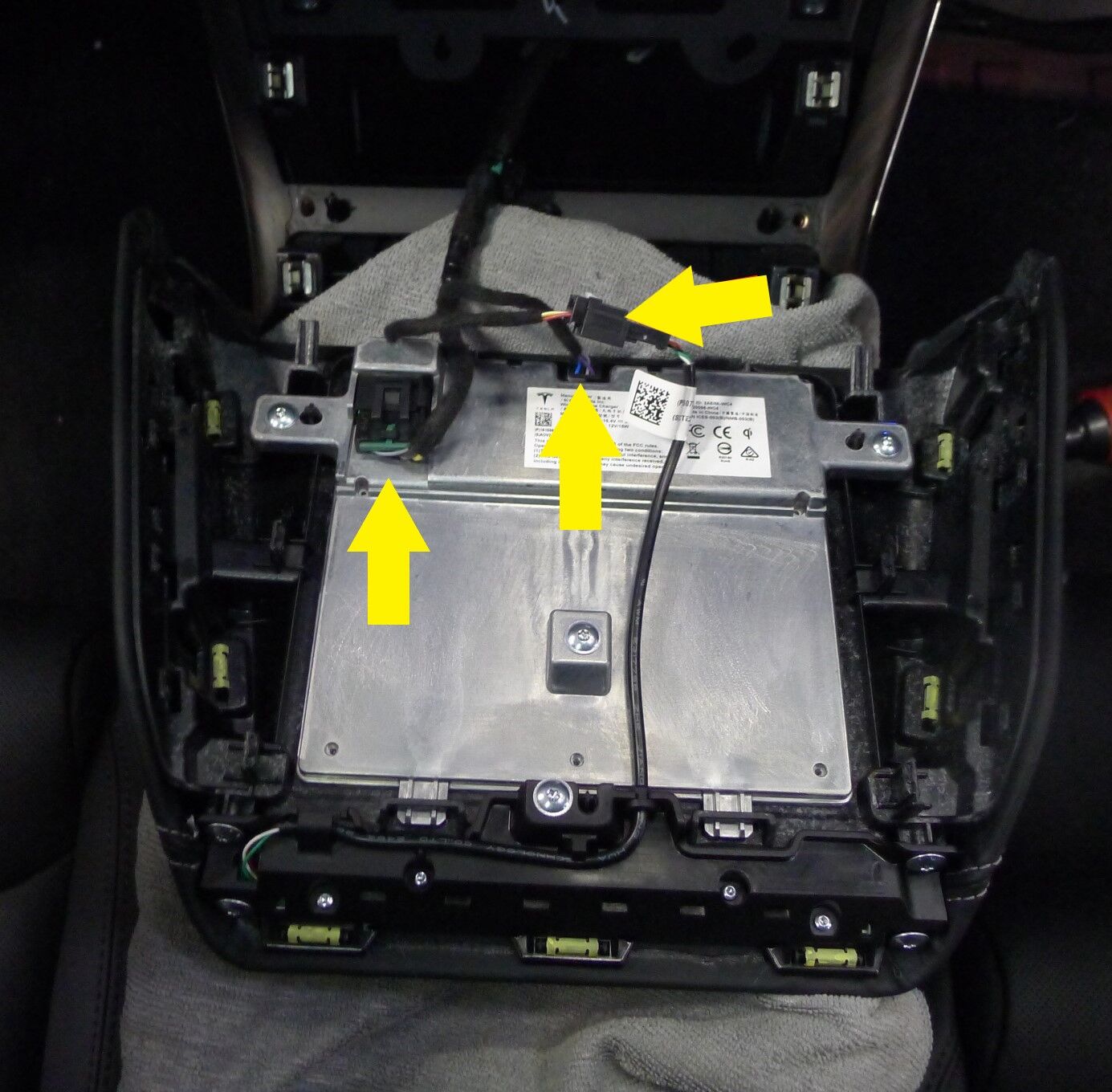

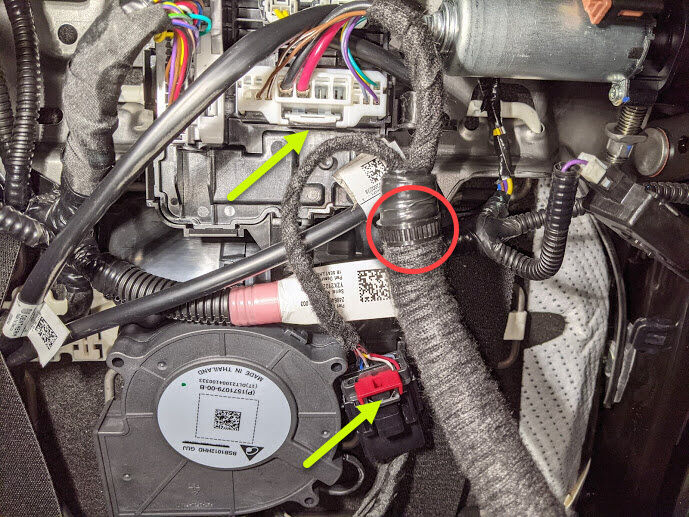

43. 从车身线束上松开中控台连接器
    注

    4 个连接器，2 个卡子



44. 松开中控台底座中间支架
    注

    2 个螺栓，10 毫米，12 Nm

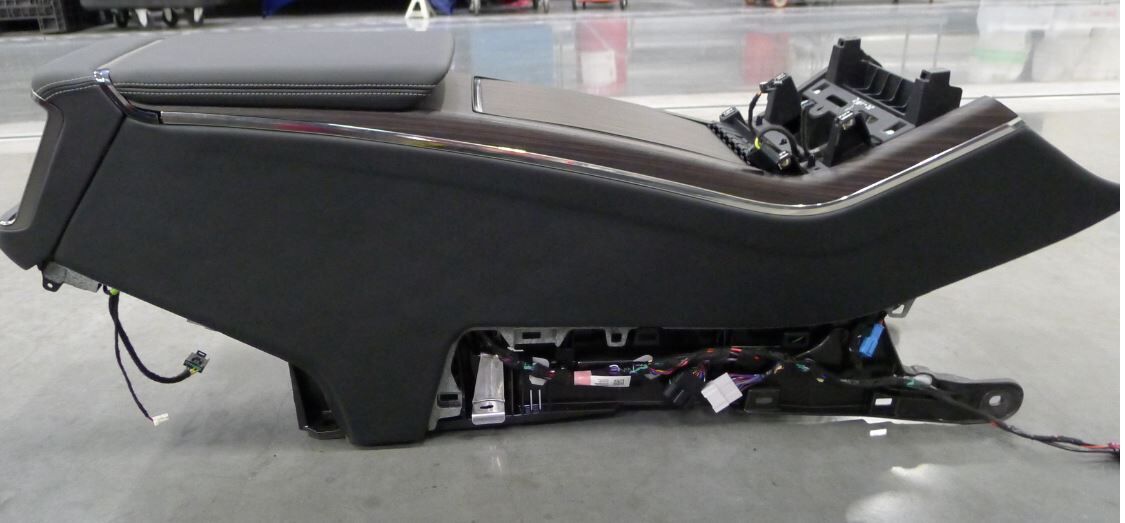

45. 拆下中控台总成
    注

    将后部向上抬起，将前部从仪表板下方旋转出来，慢慢移出副驾位车门；注意不要刮伤座椅，仪表板或内侧门板；如有需要，建议请助手帮忙

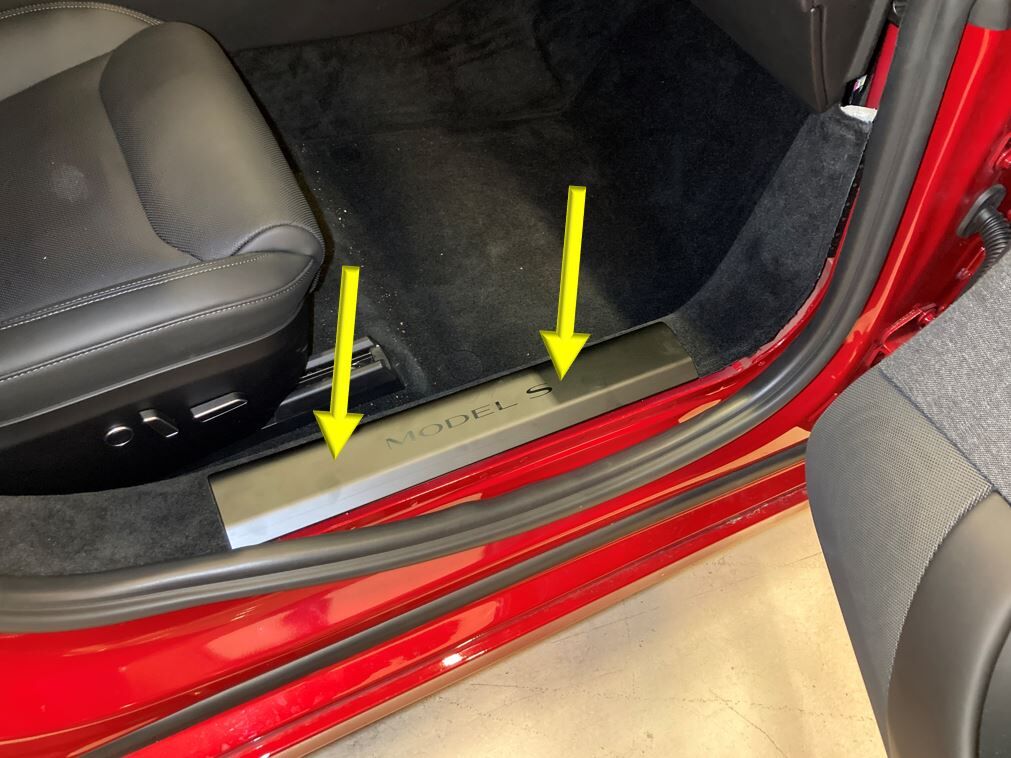

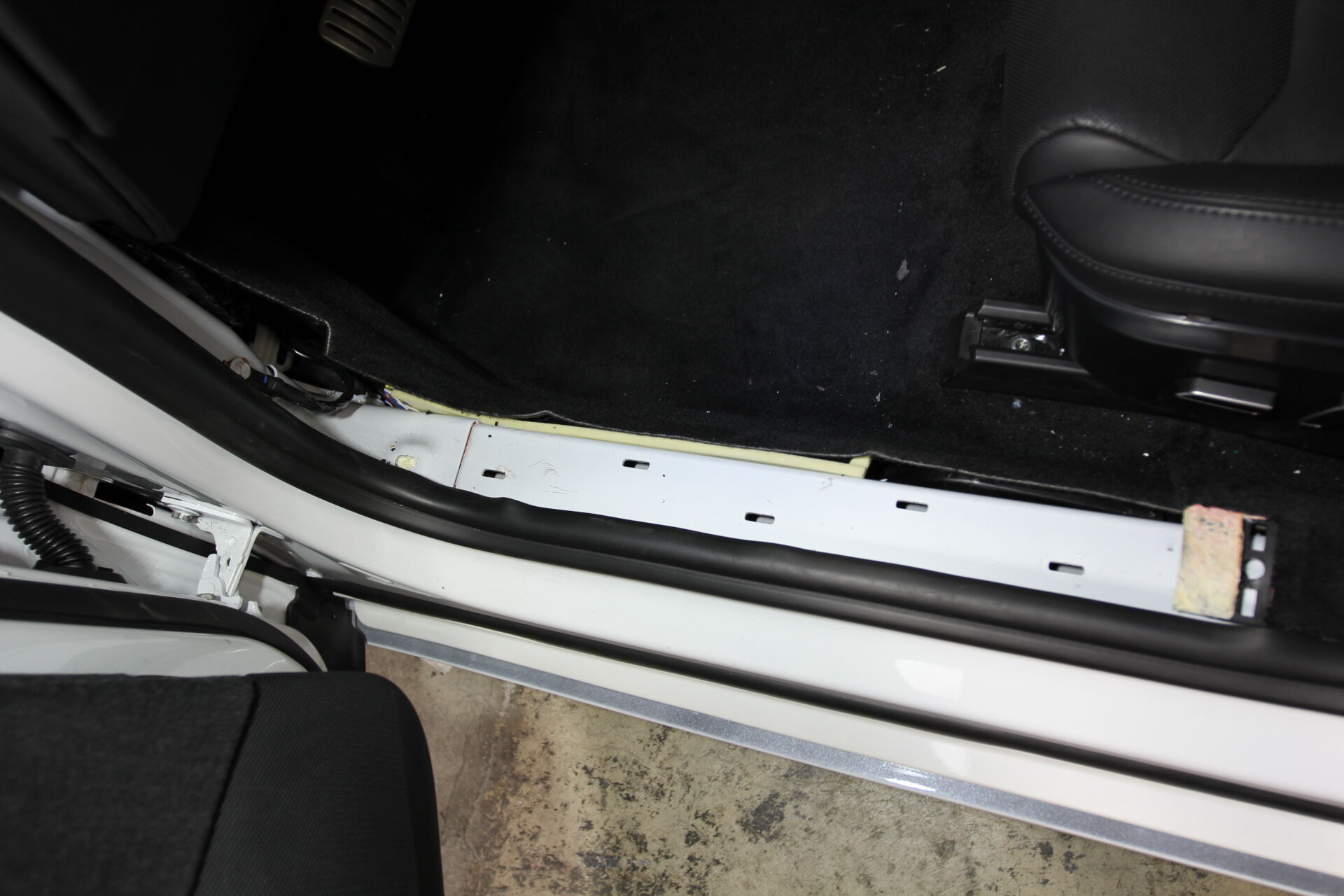

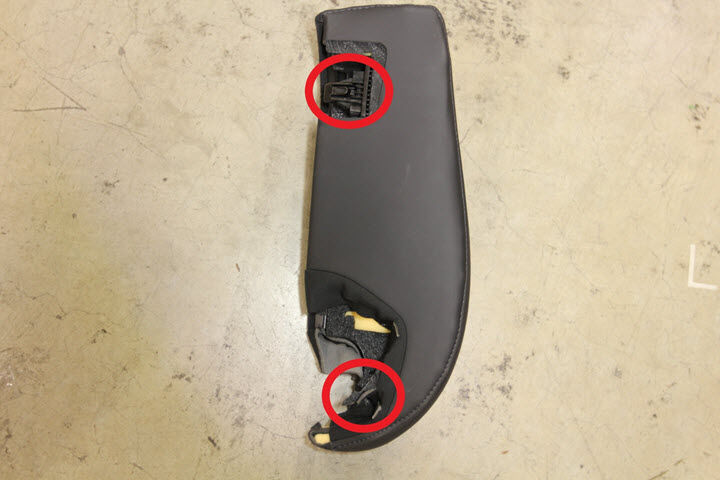

46. 拆下左侧承梁饰板
    注

    1 个卡子，1 个锁片，从上部入手







47. 拆下右侧承梁饰板
    注

    1 个卡子，1 个锁片，从上部入手

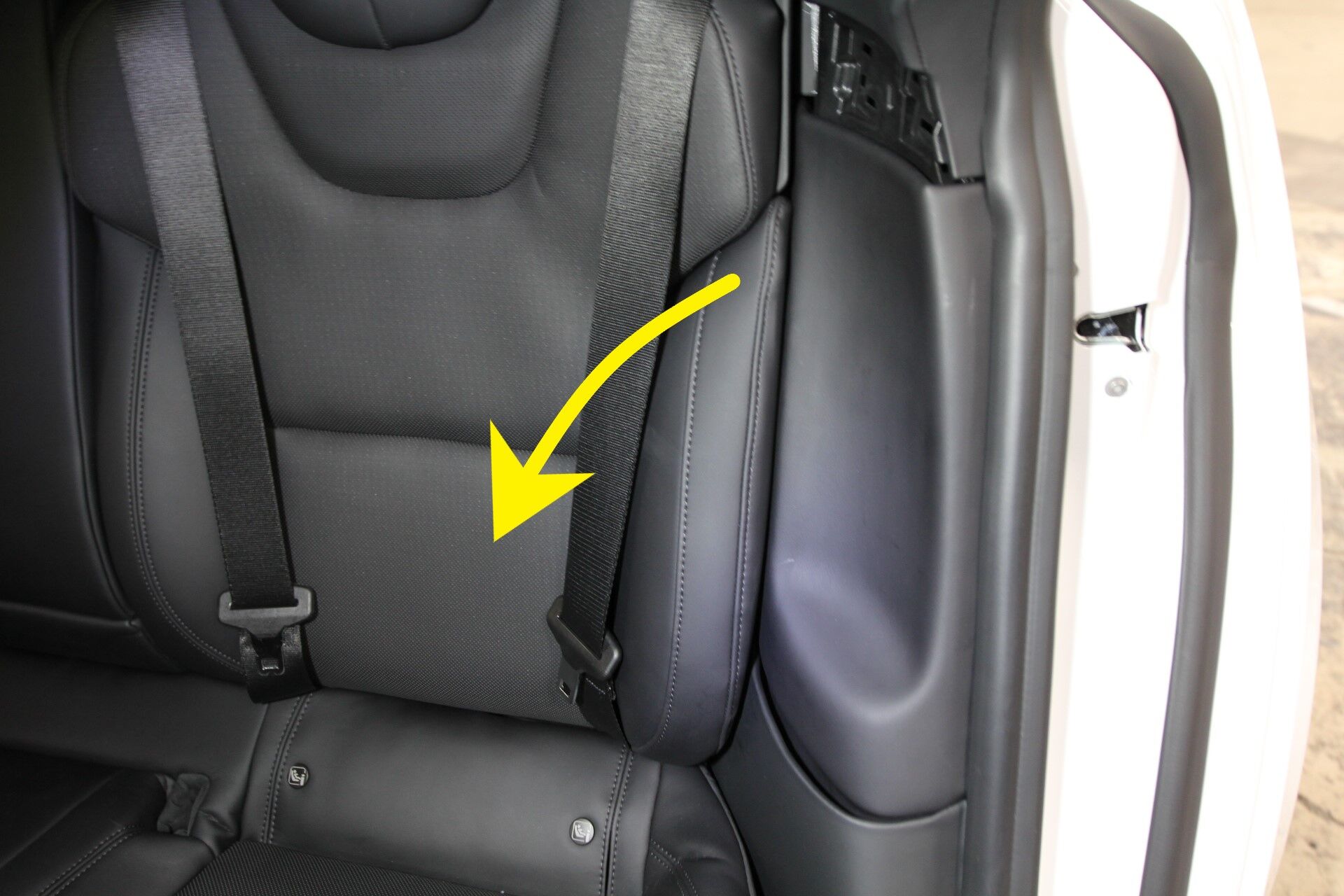

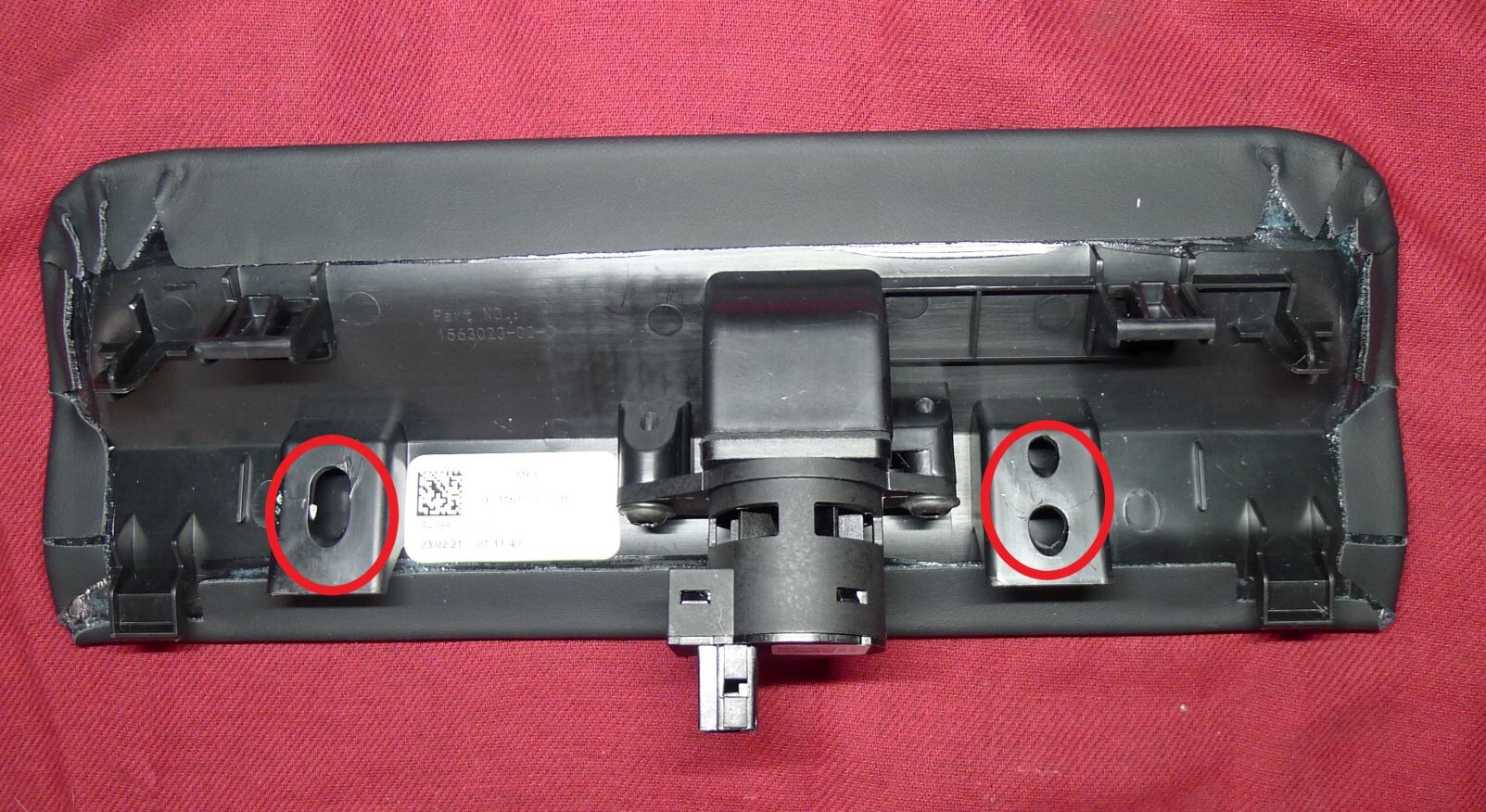

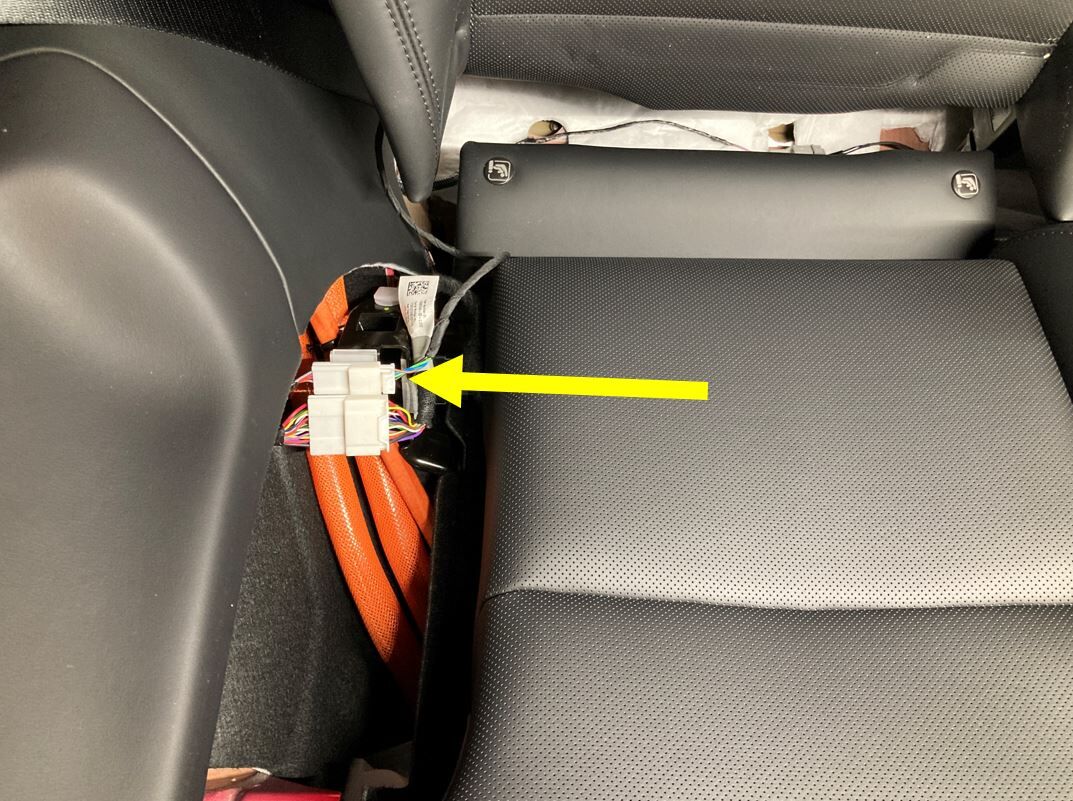

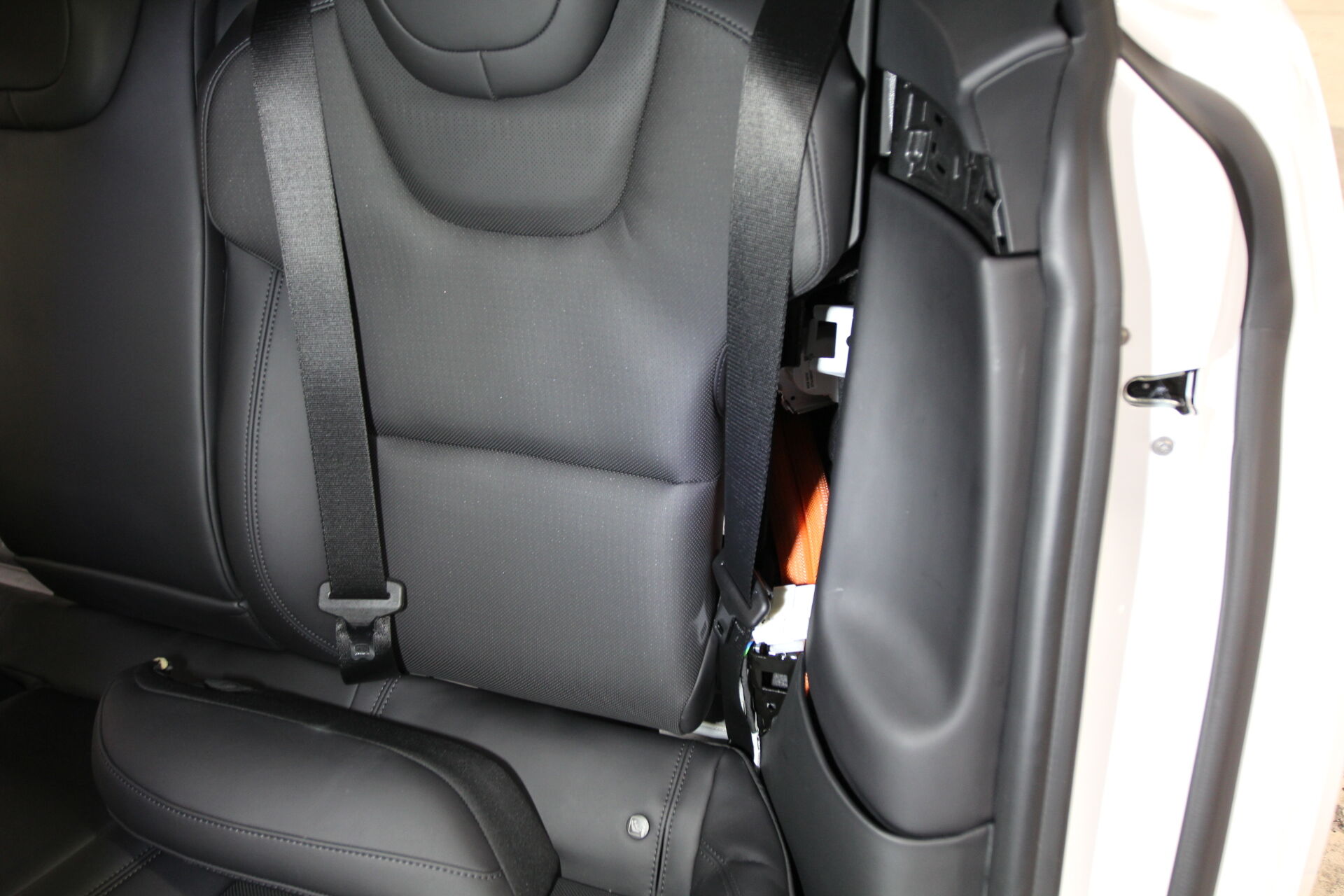

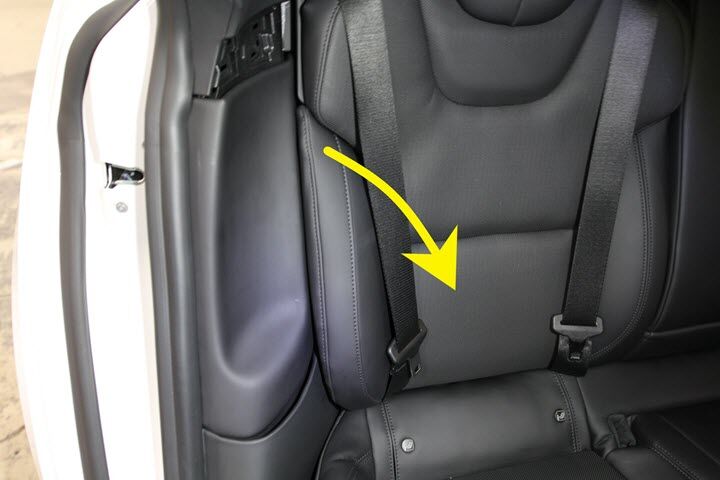

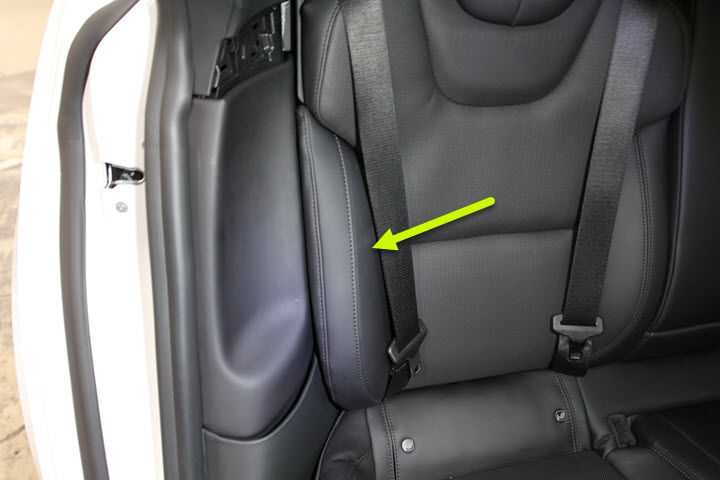

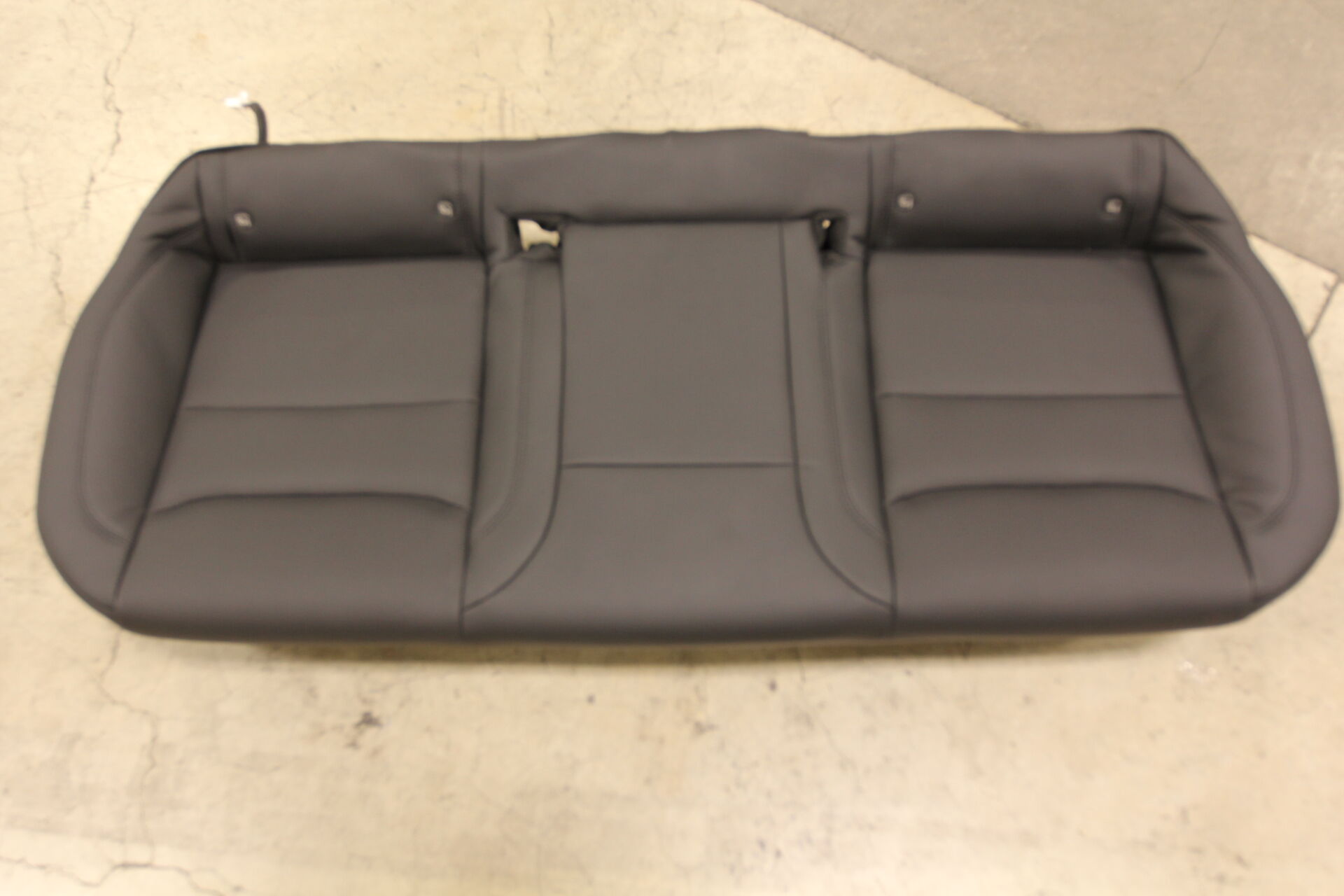

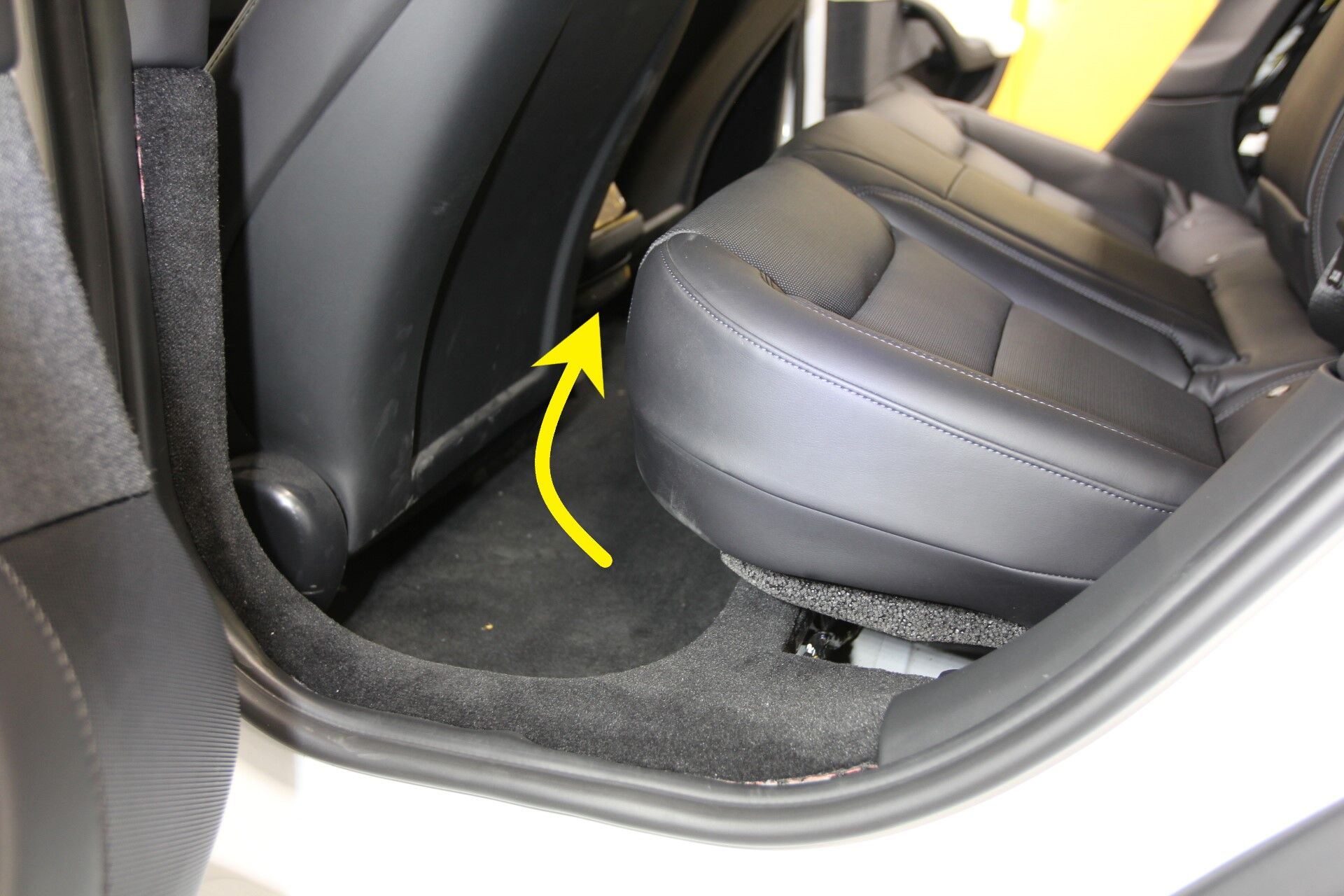

48. 拆下第二排座椅座垫总成
    注

    2 个卡子，2 个连接器；松开锁定卡子，抬起座垫；断开连接；如果第二排座椅已向下折叠，将其暂时向上折叠











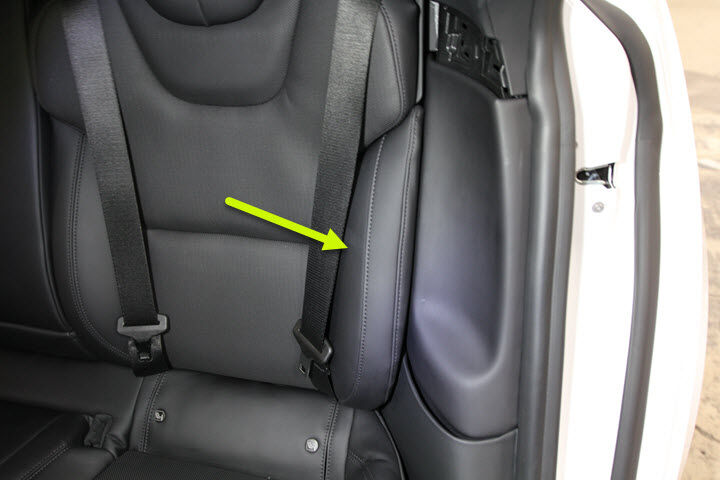

49. 部分松开左侧 C 柱下部饰板，以便能够着 B 柱下部卡子
    注

    4 个卡子

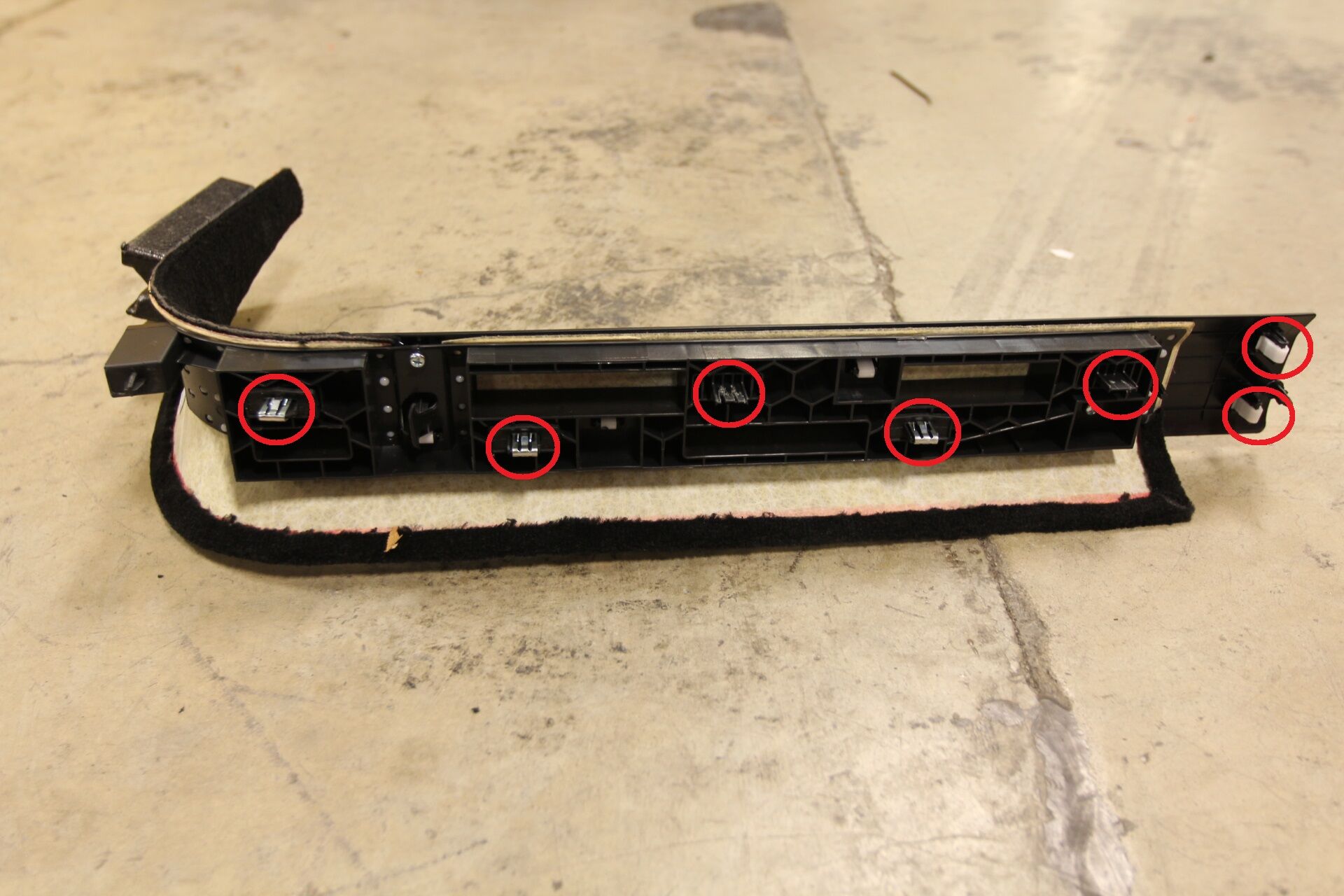

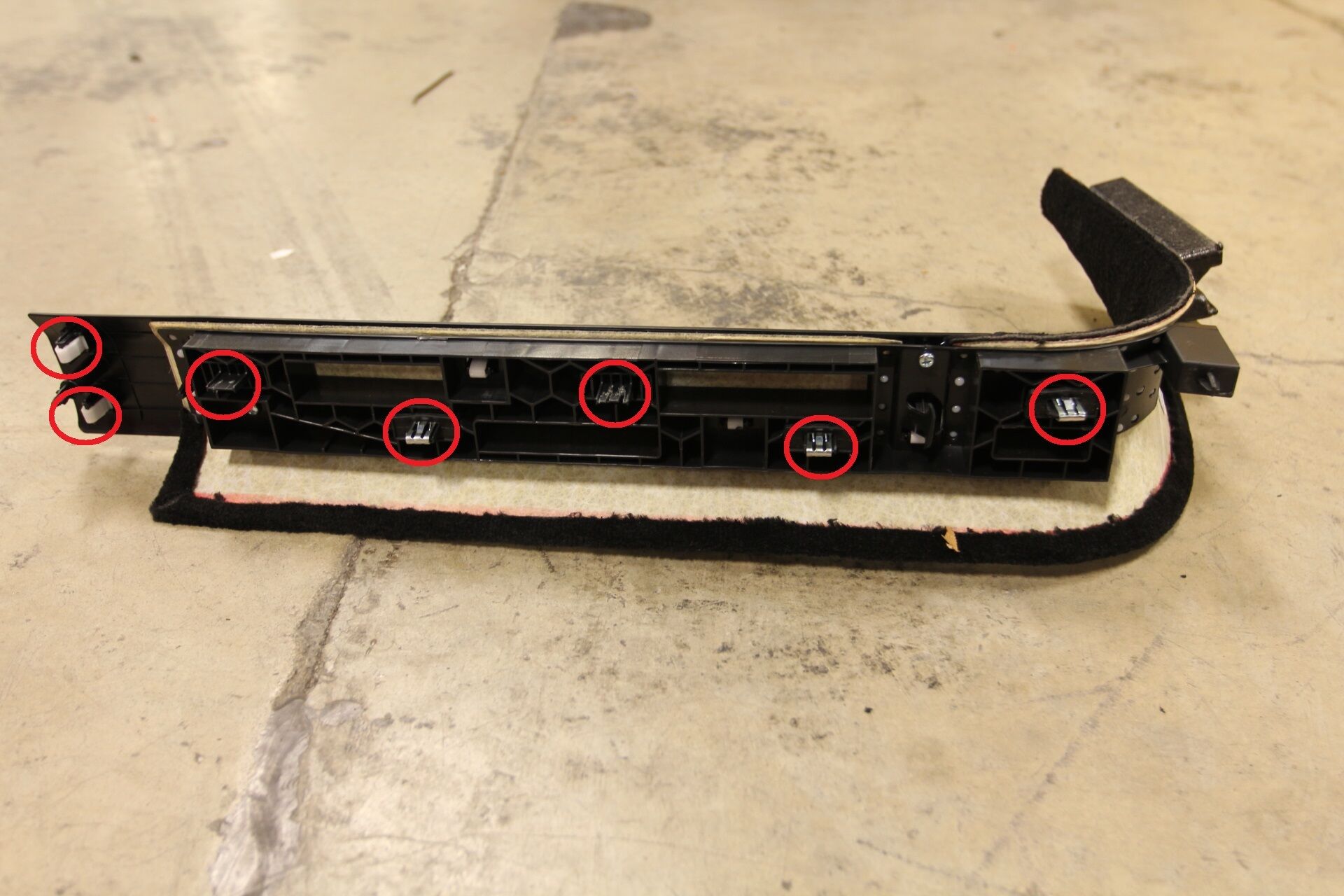

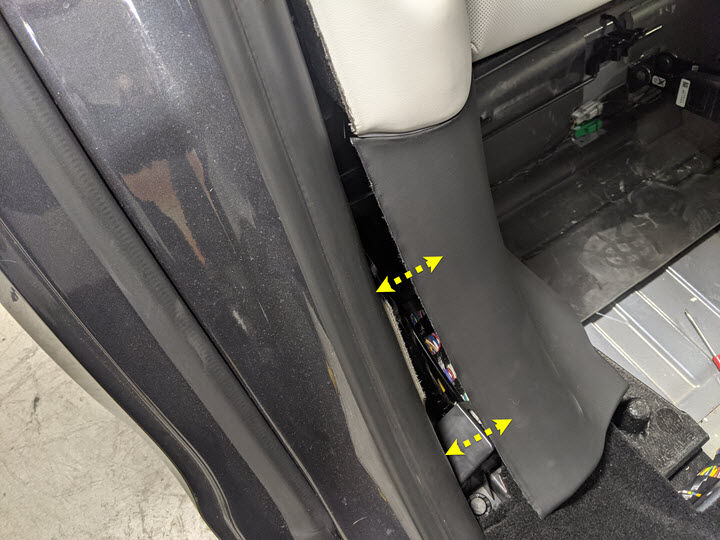

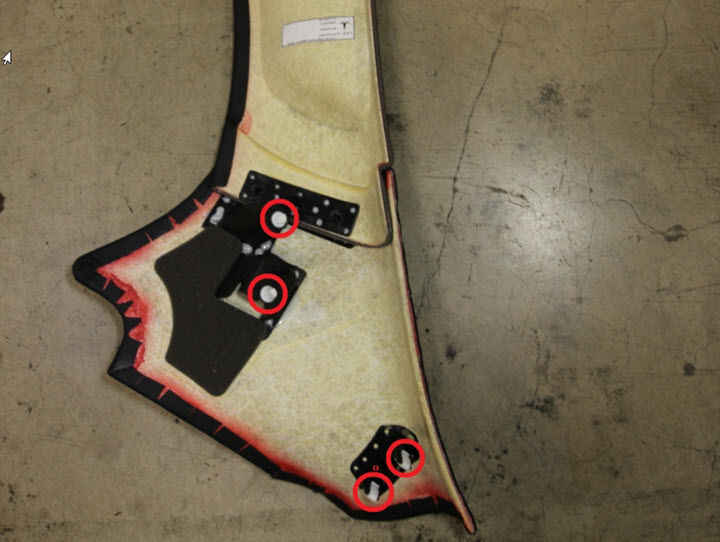

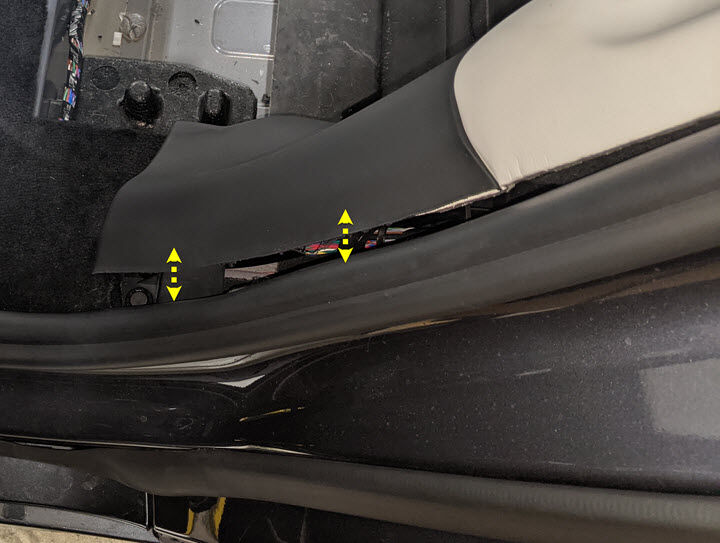

50. 拆下左侧 B 柱下部
    注

    6 个卡子，2 条基线；从上部饰板和车身上松开







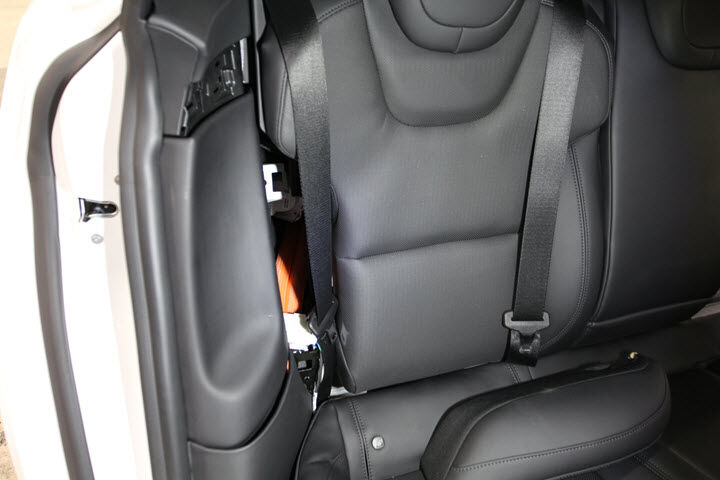

51. 部分松开右侧 C 柱下部饰板，以便能够着 B 柱下部卡子
    注

    4 个卡子





52. 拆下右侧 B 柱下部
    注

    6 个卡子，2 条基线；从上部饰板和车身上松开

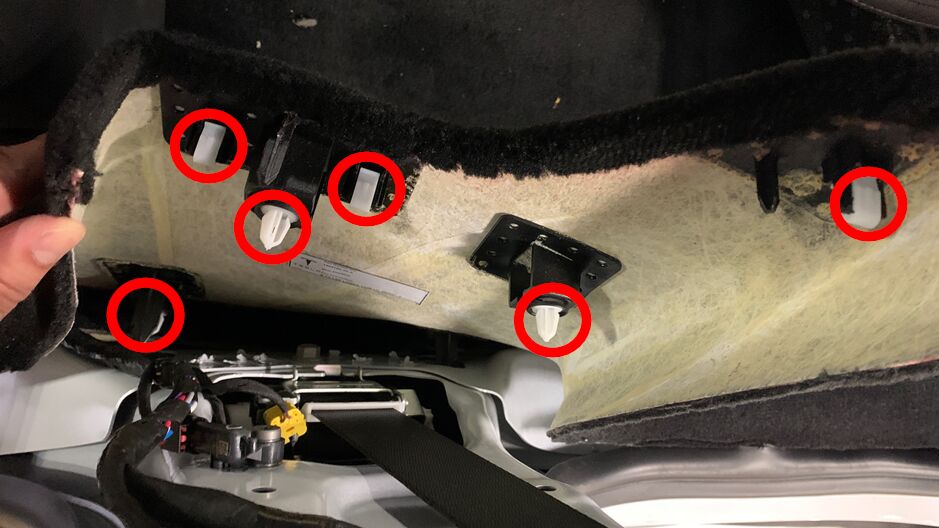

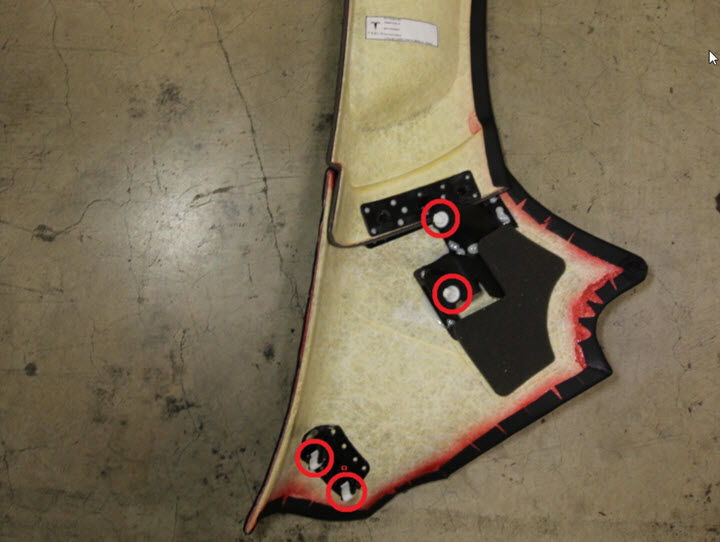

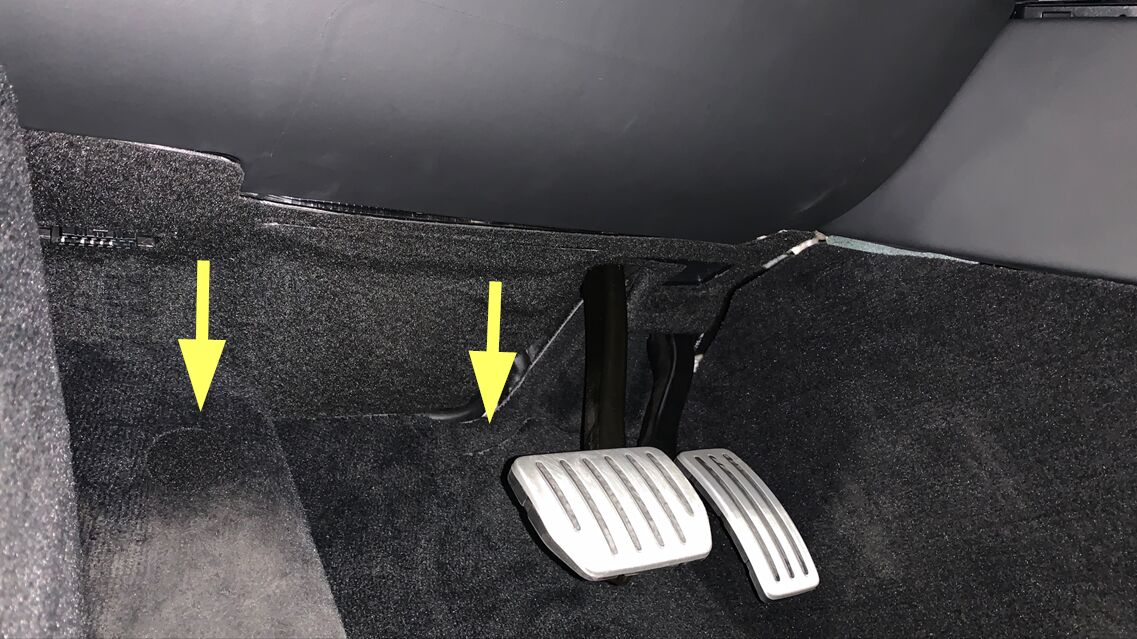

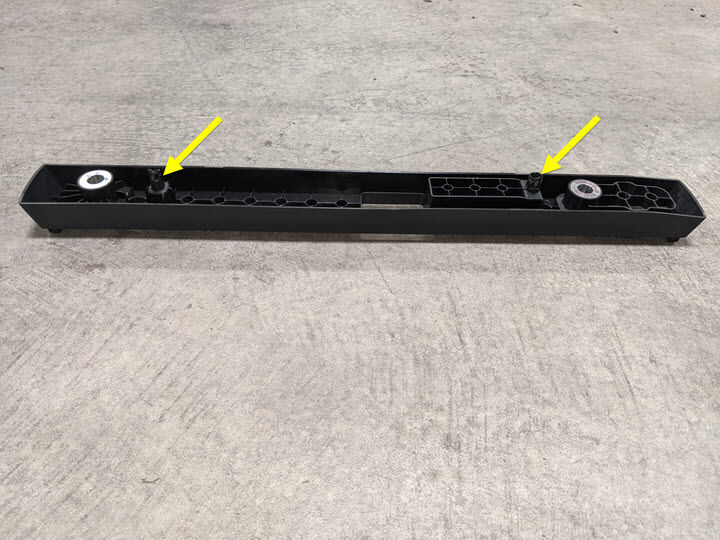

53. 将第一排座椅升降器从驾驶室地板上拆下
    注

    4 个升降器，2 个卡子

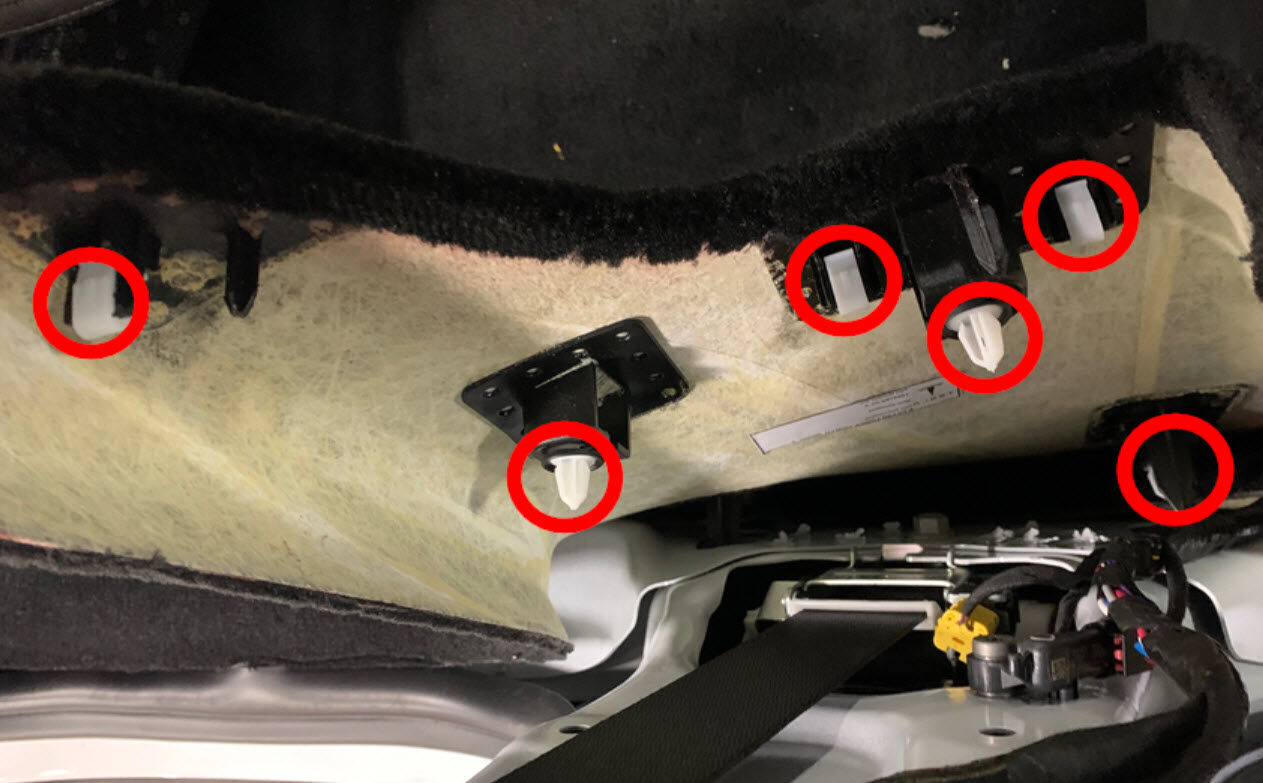

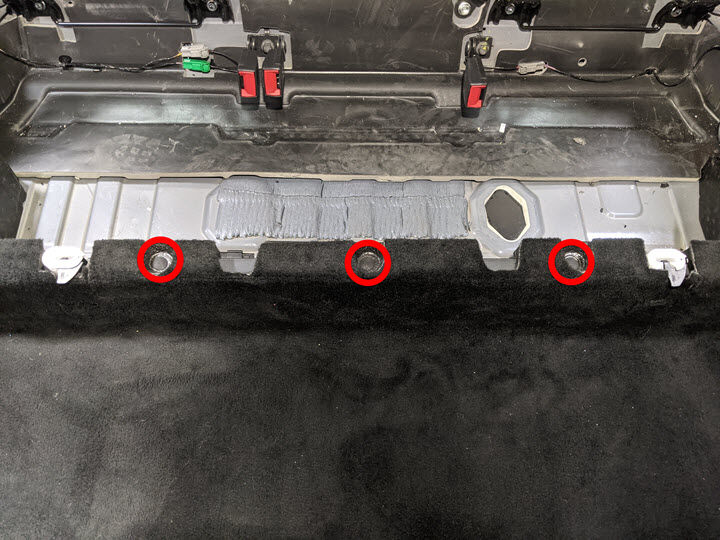

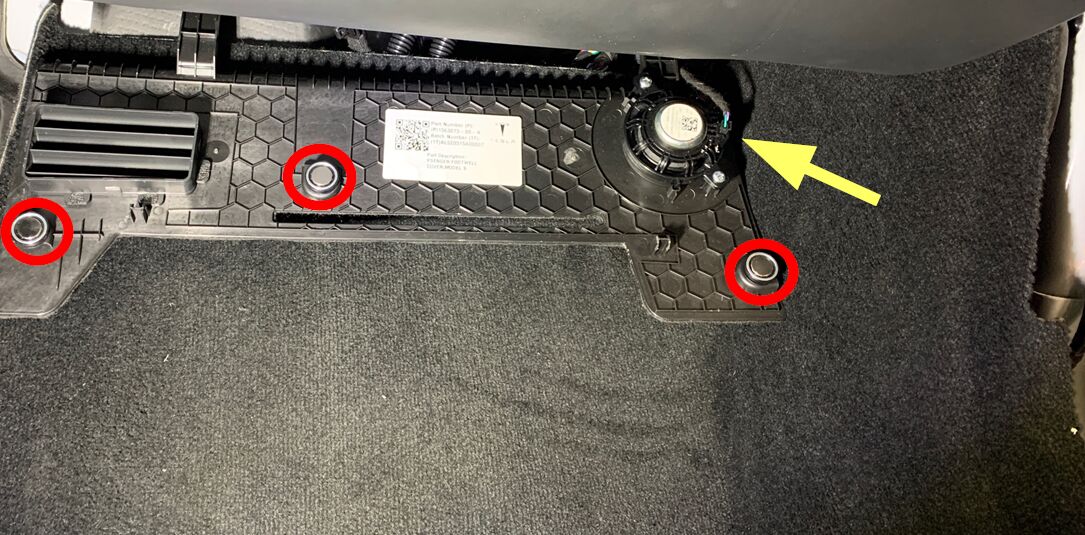

54. 从第二排座椅门槛处拆下驾驶室地毯
    注

    3 个卡子

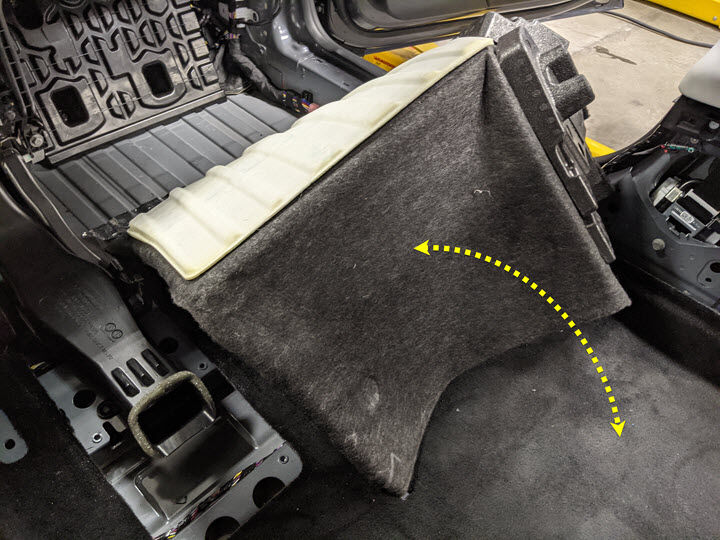

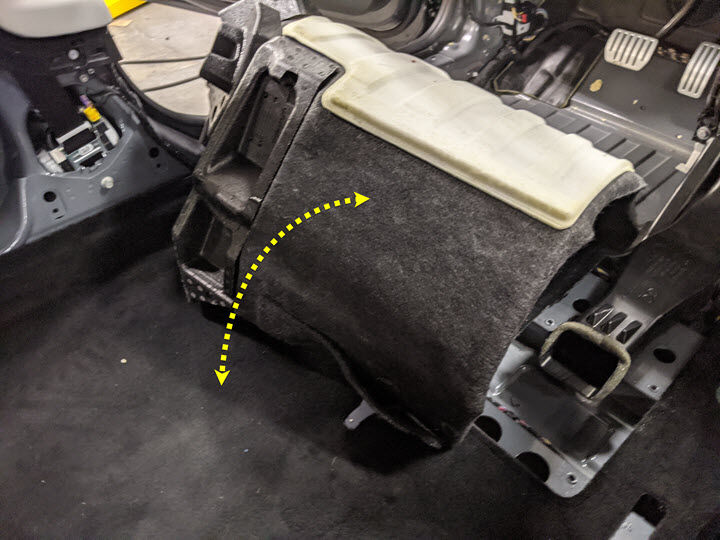

55. 从车上拆下驾驶室地毯
    注

    向后折叠左侧和右侧前部

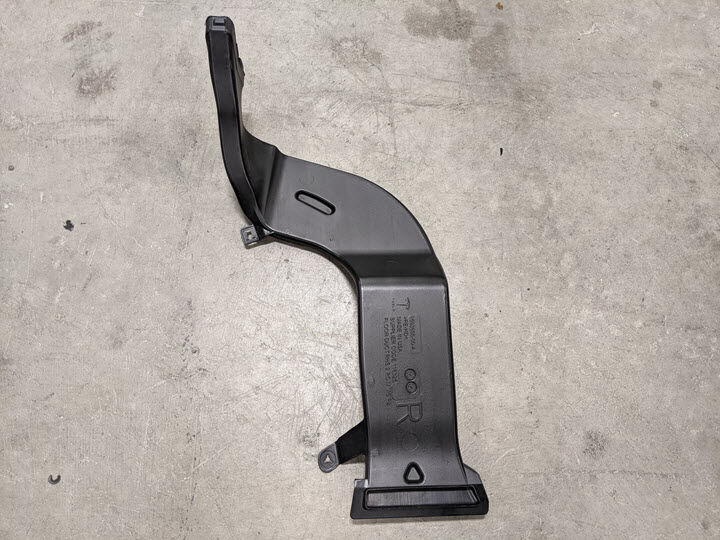

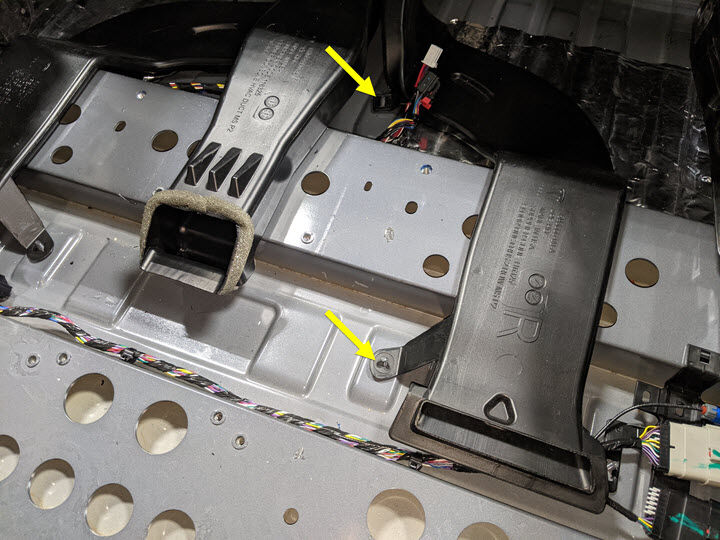

56. 拆下第二排右侧地板风管
    注

    2 个锁片





57. 安装第二排右侧地板风管
    注

    2 个锁片



58. 将驾驶室地毯安装到车辆上





59. 将驾驶室地毯安装至第二排座椅门槛处
    注

    3 个卡子



60. 将第一排座椅升降器安装到驾驶室地板
    注

    4 个升降器，2 个卡子







61. 安装右侧 B 柱下部
    注

    6 个卡子，2 条基线；对准基线，然后接合所有卡子；更换所有已损坏或丢失的卡子





62. 固定部分松开的右侧 C 柱下部饰板
    注

    4 个卡子；确认挡雨条已正确就位





63. 安装左侧 B 柱下部
    注

    6 个卡子，2 条基线；对准基线，然后接合所有卡子；更换所有已损坏或丢失的卡子







64. 固定部分松开的左侧 C 柱下部饰板
    注

    4 个卡子；确认挡雨条已正确就位





65. 安装第二排座椅座垫总成
    注

    2 个卡子，2 个连接器；固定连接器，并将座椅安全带锁扣穿过座垫；接合卡子

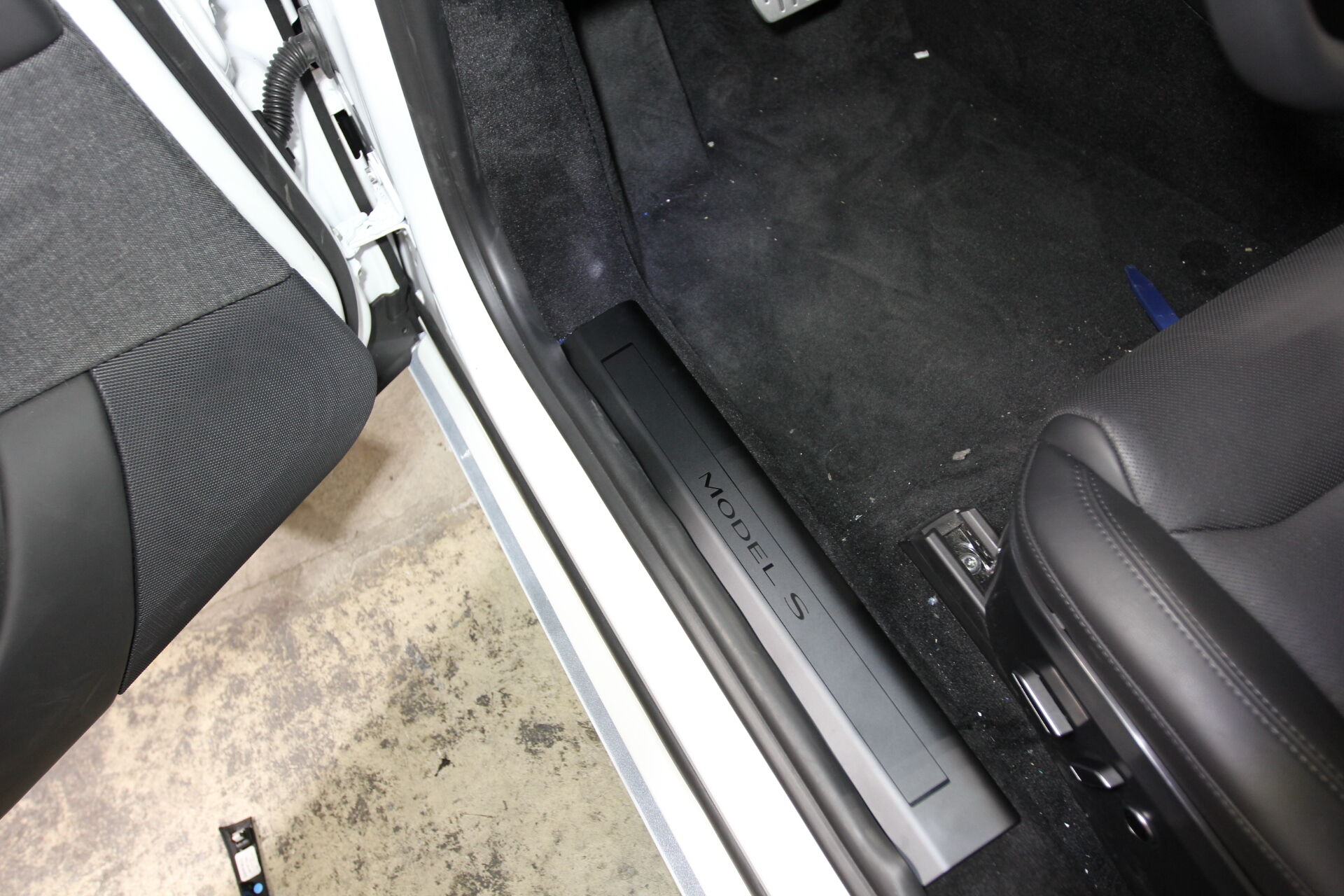

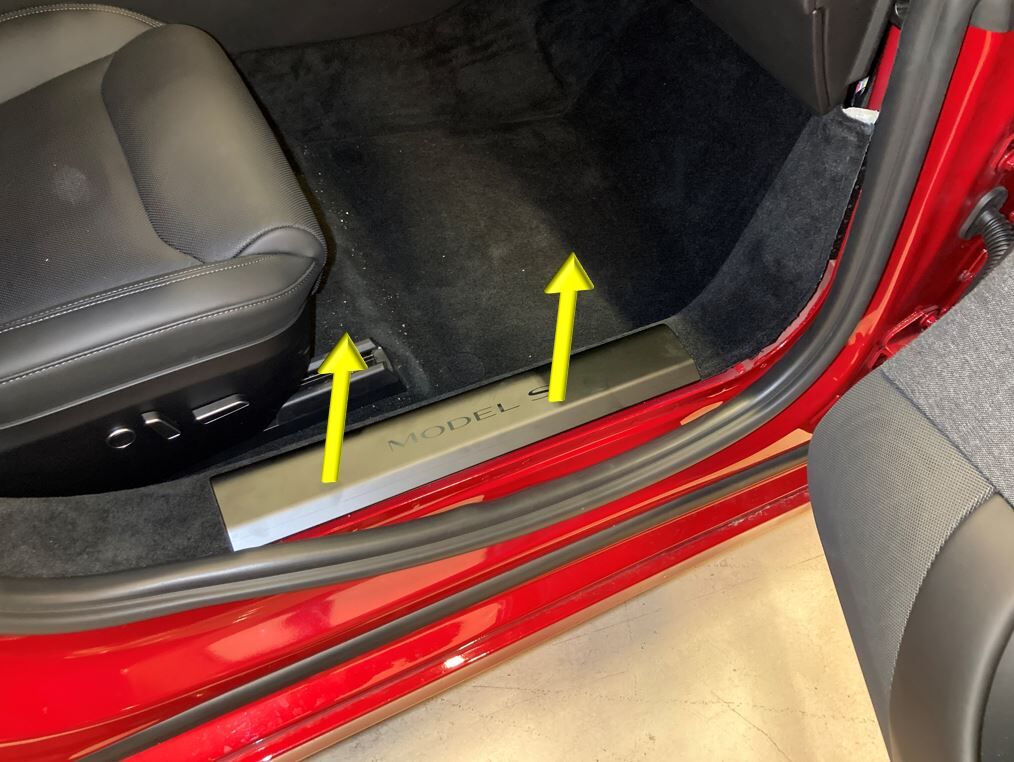

66. 安装左侧承梁饰板
    注

    1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部





67. 安装右侧承梁饰板
    注

    1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部





68. 安装中控台总成
    注

    小心地将总成前部向下移动到仪表板底座内，并将总成后部向下安装到位；如有需要，建议请助手帮忙



69. 将左侧托板下部支架固定至中控台
    注

    1 个螺栓，10 mm ，10 Nm



70. 将右侧托板下部支架固定至中控台
    注

    1 个螺栓，10 mm ，10 Nm



71. 将中控台连接器固定至车身线束
    注

    4 个连接器，2 个卡子；确保所有连接器锁均已接合



72. 固定中控台底座中间支架
    注

    2 个螺栓，10 毫米，12 Nm

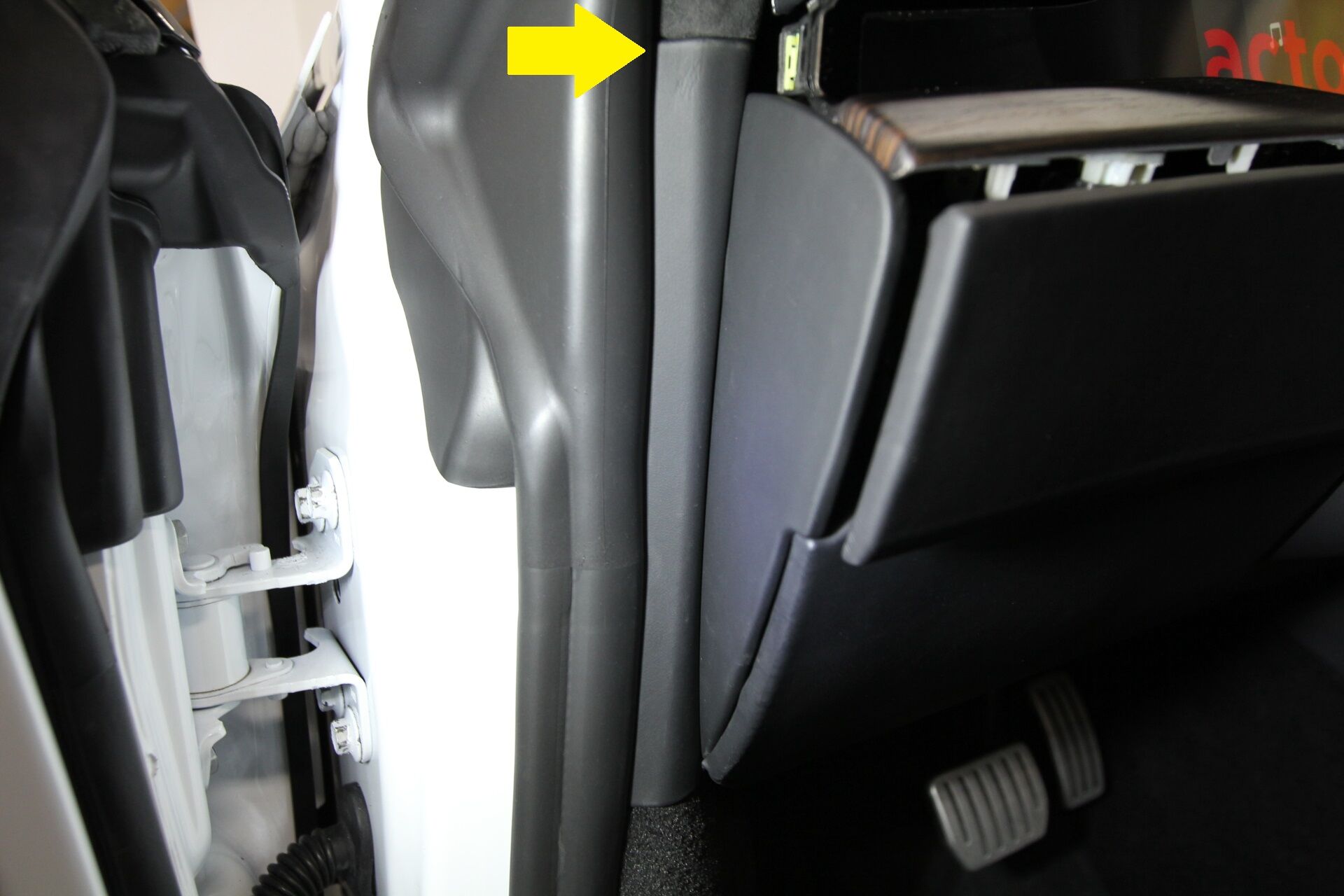

73. 安装RH A 柱中部饰板
    注

    1 个卡子，2 个锁片；检查密封条是否正确安装





74. 安装 A 柱右侧下部饰板
    注

    7 个卡子；确认密封条已正确就位







75. 安装右侧中控台地毯
    注

    11 个卡子





76. 安装右侧脚部空间盖板
    注

    3 个磁铁，1 个连接器



77. 安装右侧前脚垫



78. 将右侧前座椅安装到车内。
    注

    建议请助手帮忙；如果更换座椅，请注意 OCS 模块版本，这将决定固件安装到车辆的方式。将座椅抬入车内时，小心不要损坏周边部件。



79. 调整座椅位置，以便能够操作座椅底部下方，然后将右侧车身线束连接到座椅控制器上
    注

    2 个连接器，1 个卡子；接合黑色连接器上的红色锁片



80. 将左侧前排座椅安装到车辆中
    注

    建议请助手帮忙。将座椅抬入车内时，注意不要损坏周边部件
81. 调整座椅位置，以便能接触座椅底部下方，然后将左侧车身线束连接到座椅控制器上
    注

    2 个连接器，1 个卡子；接合黑色连接器上的红色锁片



82. 连接紧急响应回路和低压电池连接器
    注

    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片









83. 安装前备箱后部挡板
    注

    8 个卡子

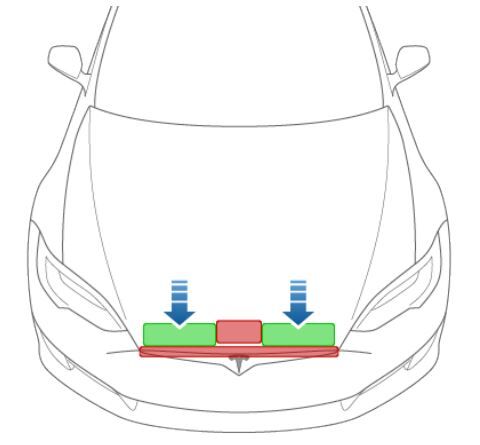

84. 关闭前备箱盖
    注

    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏



85. 固定仪表板维修面板连接器
    注

    1 个连接器





86. 将诊断线束和 CAN 线束固定到仪表板维修面板上
    注

    2 个卡子







87. 安装仪表板检修板
    注

    2 个锁片，4 个固定销；向前滑动卡入固定销，然后将锁片向上固定到仪表板





88. 安装手机托盘连接器
    注

    3 个连接器，1 个卡子，请注意：如果新的中控台总成配有手机托盘，请重新使用当前与车辆配对的手机托盘，如果用新的中控台替换手机托盘，则重新部署 CAN-ECU 替换固件





89. 安装手机托盘
    注

    2 条基线，4 个锁片。将基线向前滑入仪表板，然后将锁片向下按压紧固到中控台上



90. 后移左侧前座椅
91. 安装将左侧前排座椅两侧前部滑轨固定到车辆的螺栓
    注

    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓



92. 将右侧前座椅向前移动
93. 将前排座椅安全带联动装置安装到预紧器上：
    1. 确保锁定螺钉处于水平位置。如果锁定螺钉未处于水平位置，则按照松开说明将其解锁。
    2. 确认 B 柱上饰板至预紧器处的座椅安全带没有扭曲。
    3. 将联动装置安装到预紧器拉索上。
       注

       此时将听到“咔嗒”声。

       注

       锁定螺钉将转回到锁定位置。
    4. 用至少 15 磅的力对座椅安全带进行拉力测试。



94. 安装将右侧前座椅两侧前滑轨固定到车辆的螺栓
    注

    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓



95. 安装中控台左侧地毯
    注

    11 个卡子





96. 安装左侧 A 柱下部饰板
    注

    7 个卡子；确认密封条已正确就位

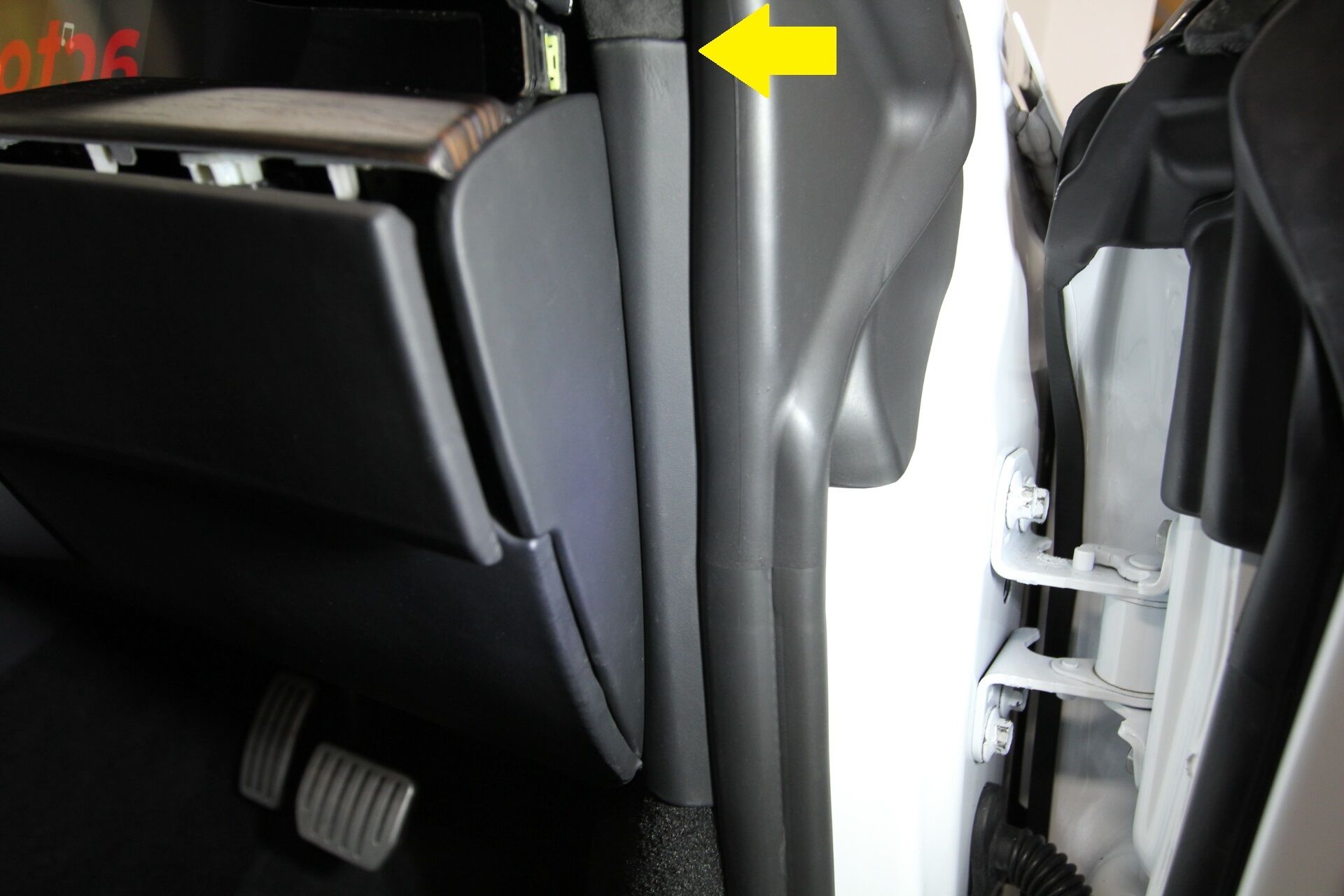

97. 安装LH A 柱中部饰板
    注

    1 个卡子，2 个锁片；检查密封条是否正确安装





98. 安装左侧脚部空间盖板
    注

    1 个连接器，2 个磁铁



99. 安装左前脚垫
100. 前移左侧前座椅
101. 将前排座椅安全带联动装置安装到预紧器上：
     1. 确保锁定螺钉处于水平位置。如果锁定螺钉未处于水平位置，则按照松开说明将其解锁。
     2. 确认 B 柱上饰板至预紧器处的座椅安全带没有扭曲。
     3. 将联动装置安装到预紧器拉索上。
        注

        此时将听到“咔嗒”声。

        注

        锁定螺钉将转回到锁定位置。
     4. 用至少 15 磅的力对座椅安全带进行拉力测试。



102. 安装将左侧前排座椅后部滑轨固定到车辆的螺栓
     注

     2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓



103. 将右侧前座椅向前移动
104. 安装将右侧前座椅后部滑轨固定到车辆上的螺栓
     注

     2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓



105. 紧固中控台左侧和右侧后部底座
     注

     2 个螺栓，10 毫米，12 Nm

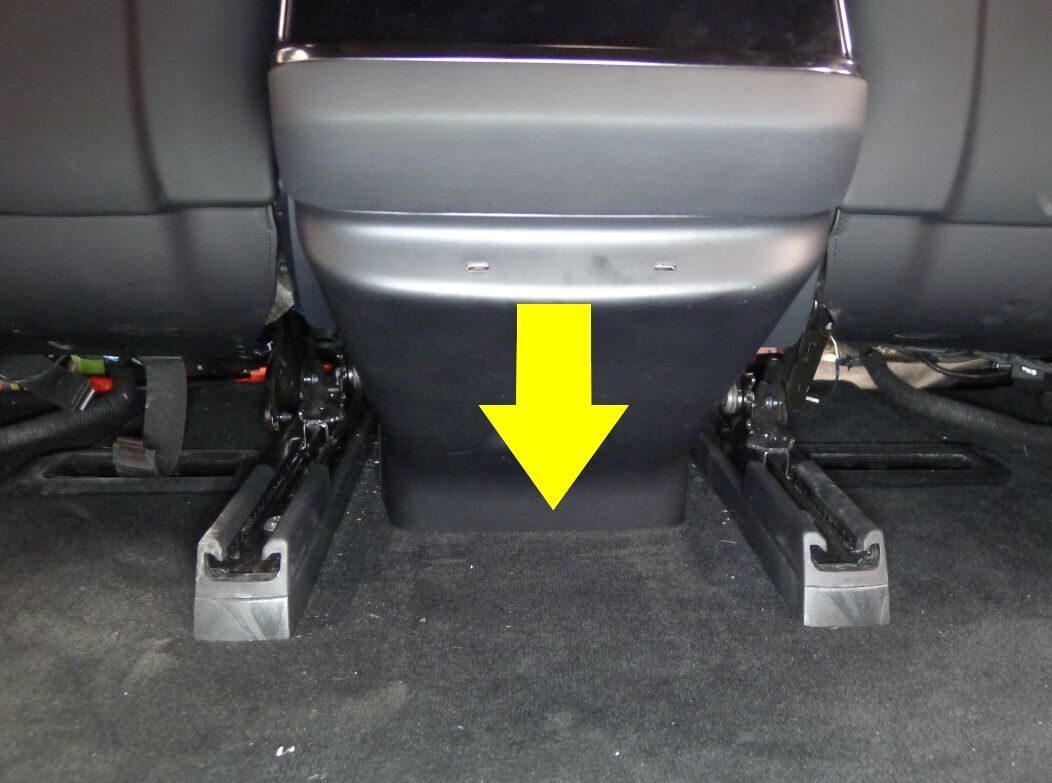

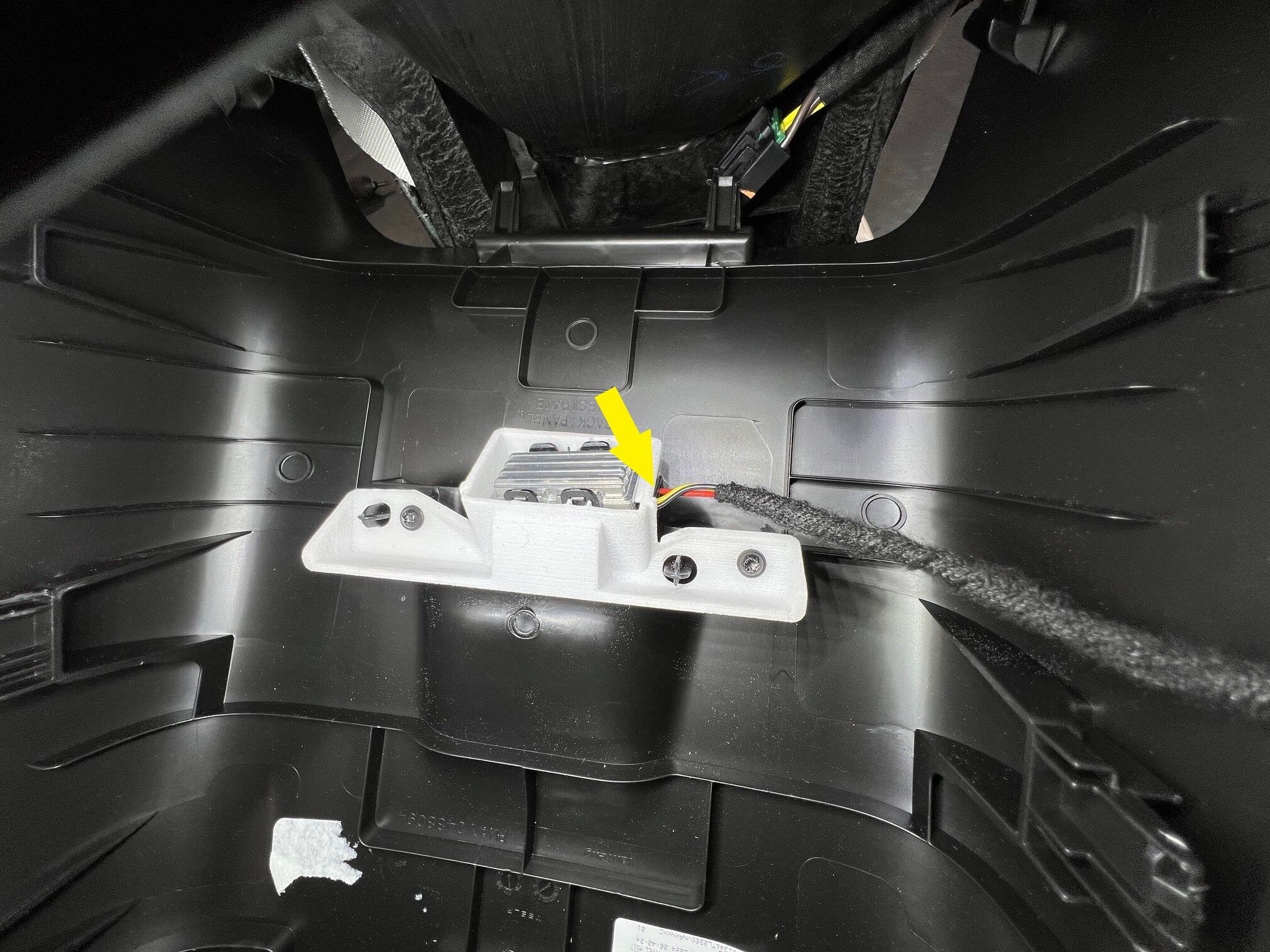

106. 安装中控台背部面板总成
     注

     2 个连接器，2 条基线；将基线卡入中控台支架A槽中

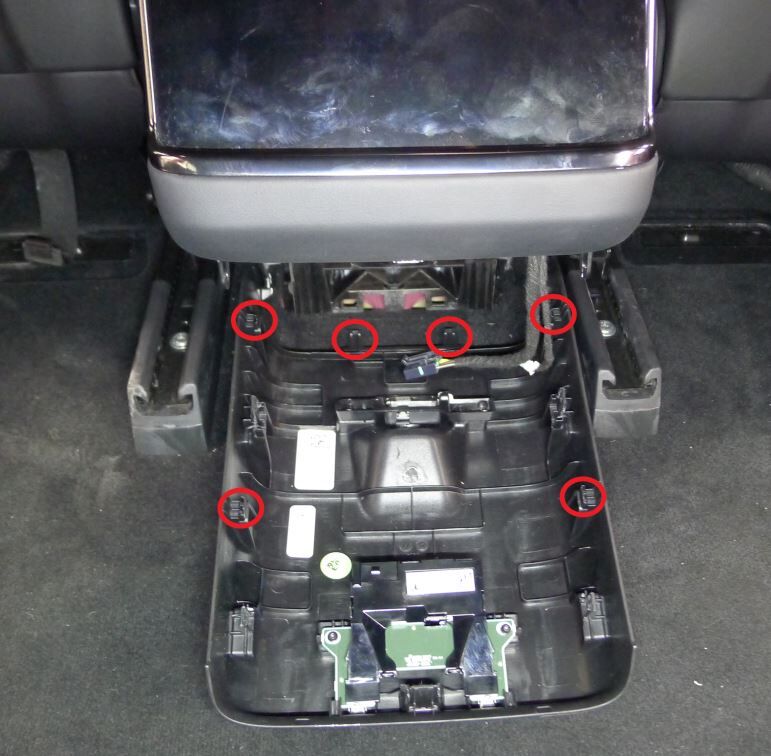

107. 固定中控台背部面板总成
     注

     7 个卡子，6 条基线







108. 关闭右后车门
109. 将右侧前座椅移回原位
110. 关闭右侧前车门
111. 将左侧前座椅移回原位
112. 升起所有四个车窗
113. 关闭左侧前车门
114. 关闭左侧后车门
