面板 - 维修 - 中控台（拆卸和更换）

校正代码 15190062 0.12 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 将驾驶位座椅移至最后部。

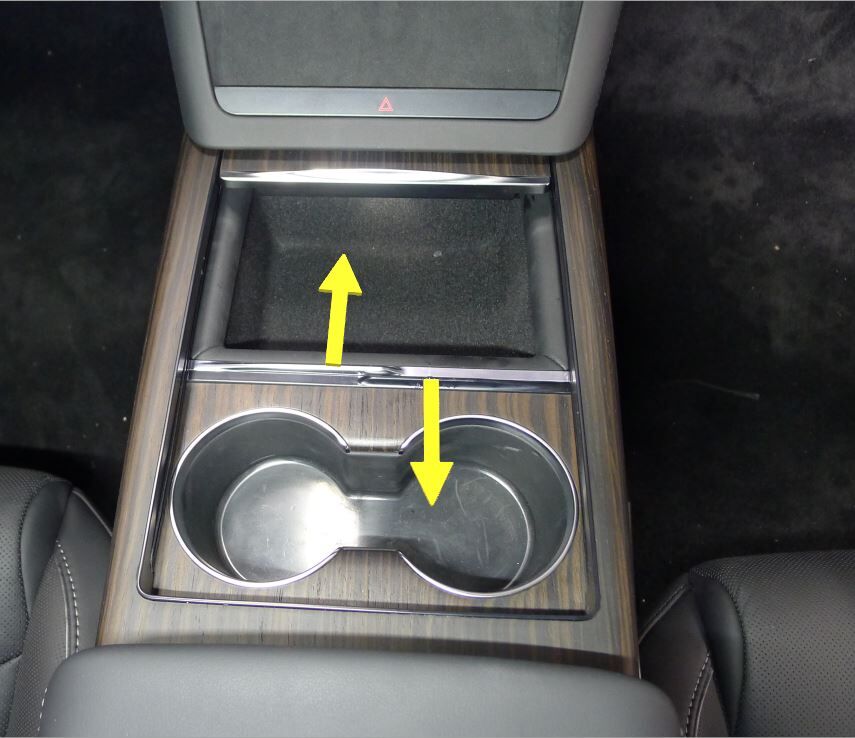

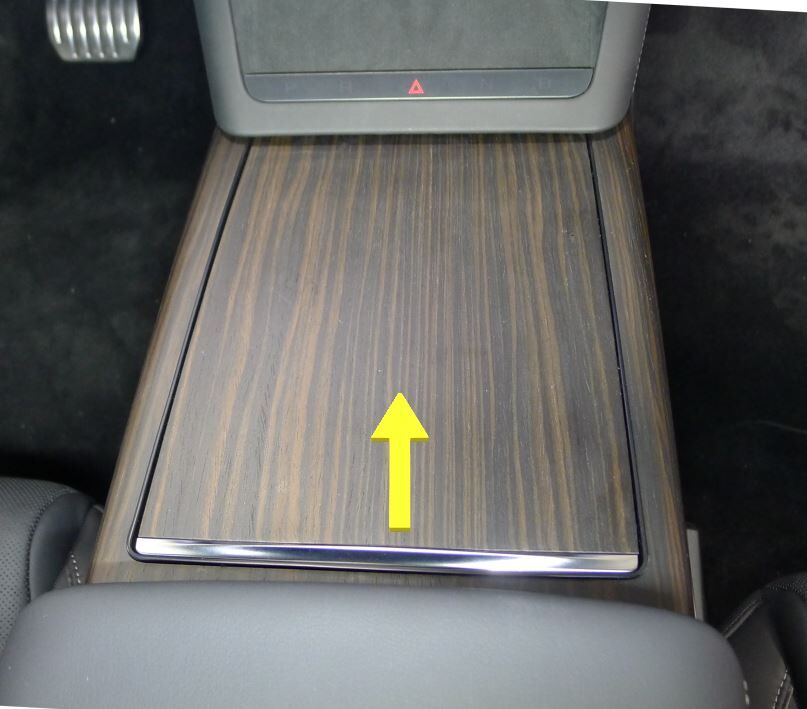

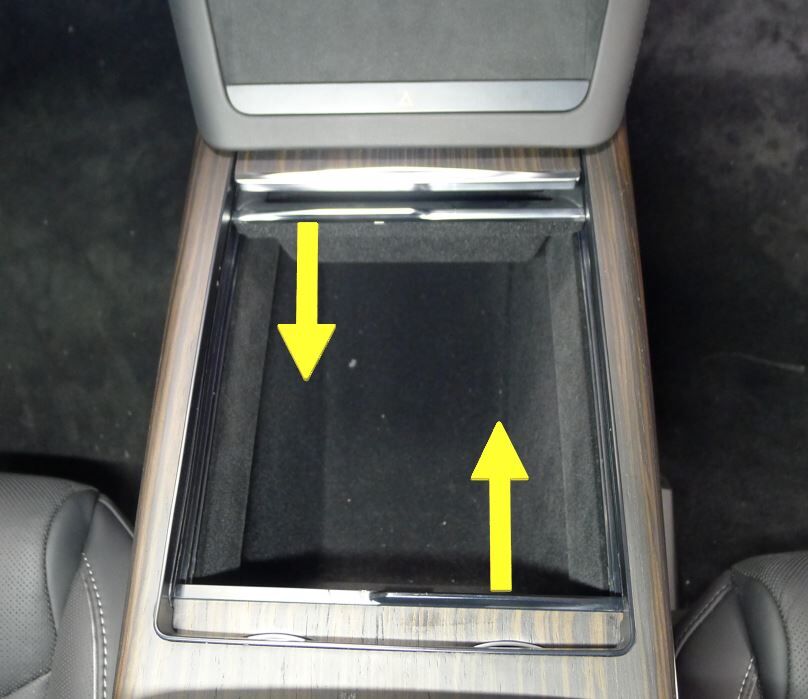

  3. 接近中控台前储物盒。
    注

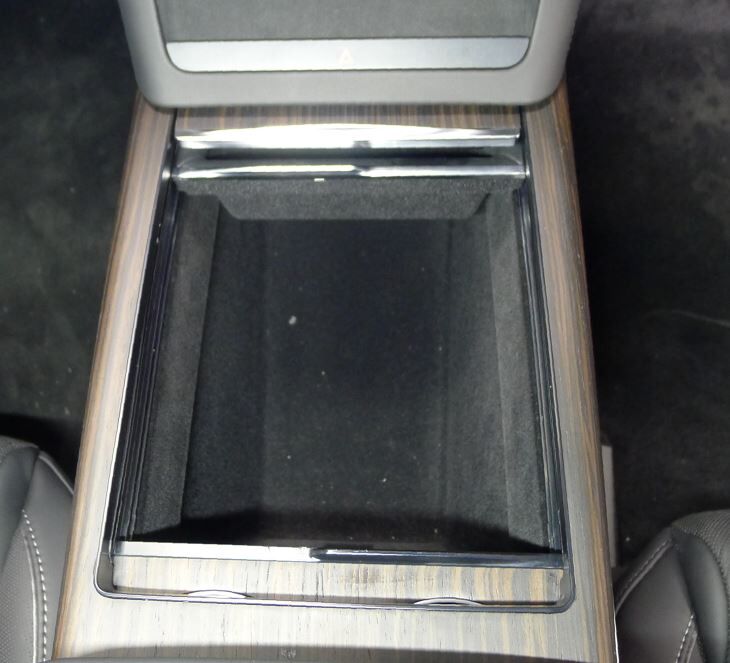

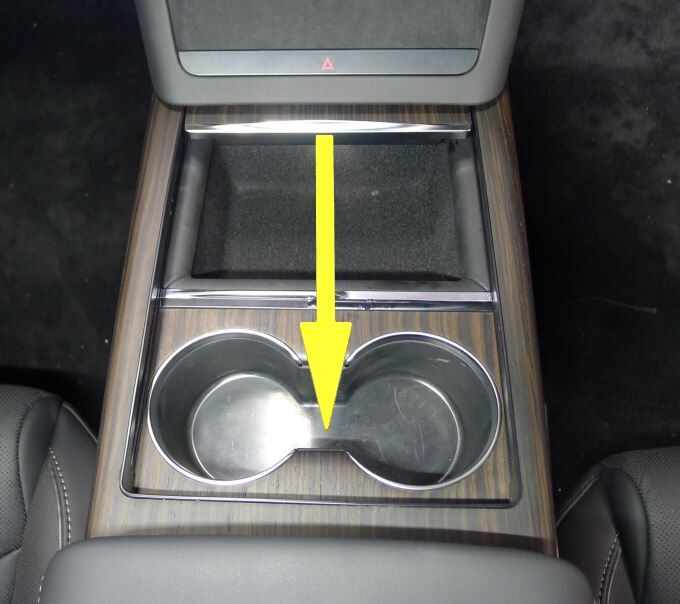

    将中控台盖板、杯托和滑动托盘完全收回至锁止位置。

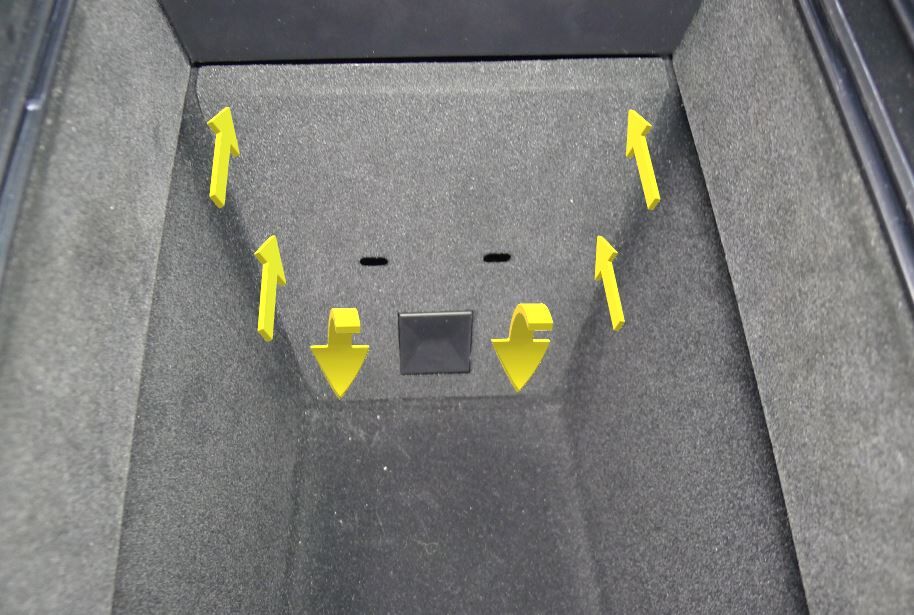

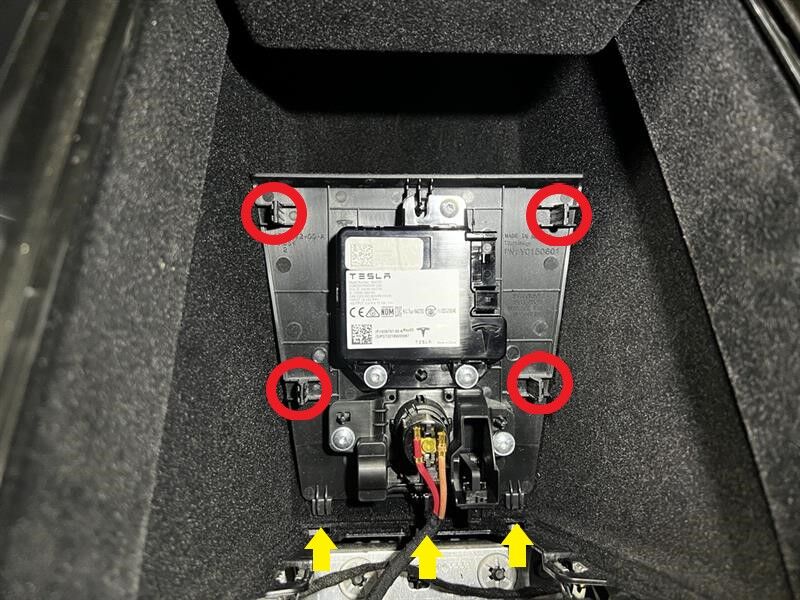

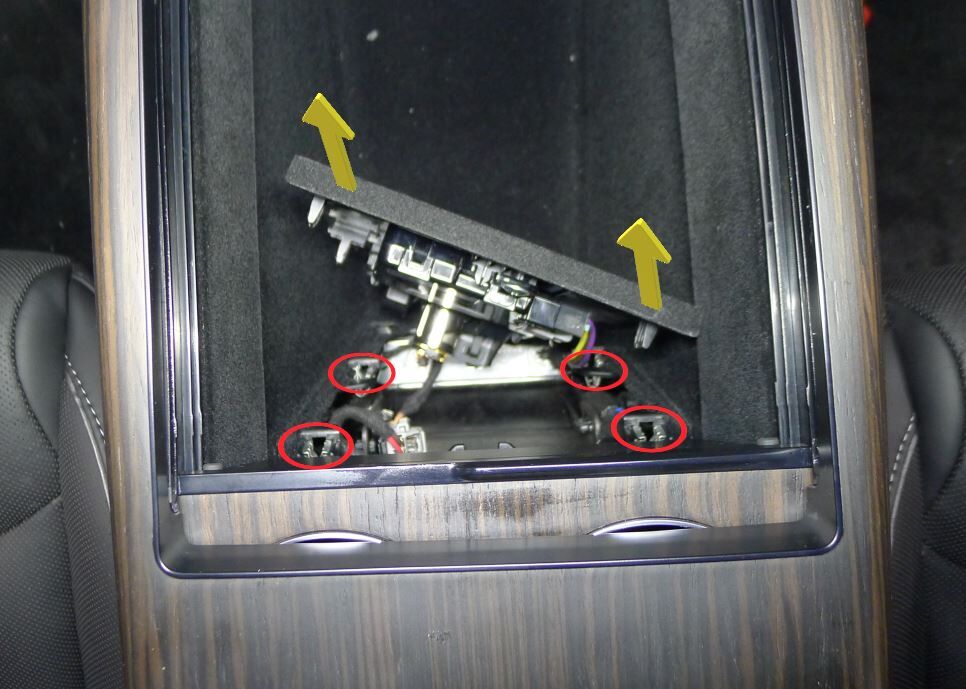

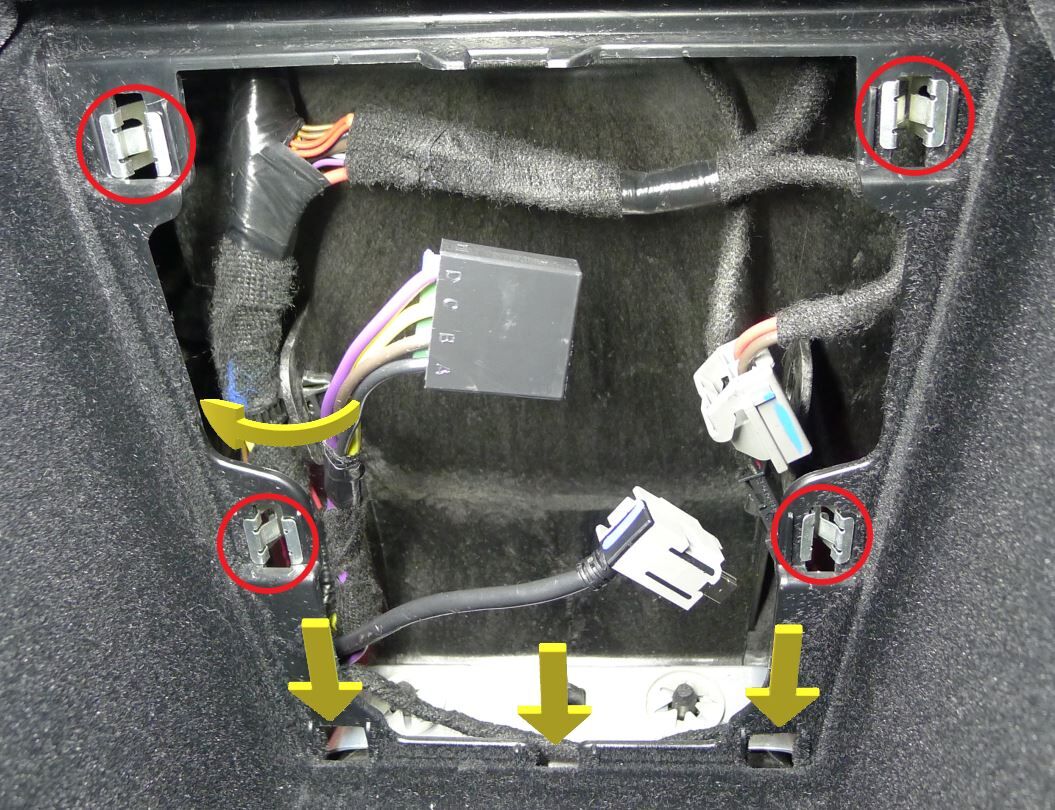

  4. 松开固定中控台检修板的卡子（4 个）。
    注

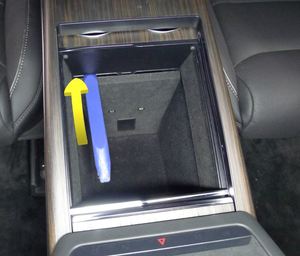

    松开卡子并向上拉动面板，以靠近电气线束。
    注
    使用 90 度塑料饰板工具。

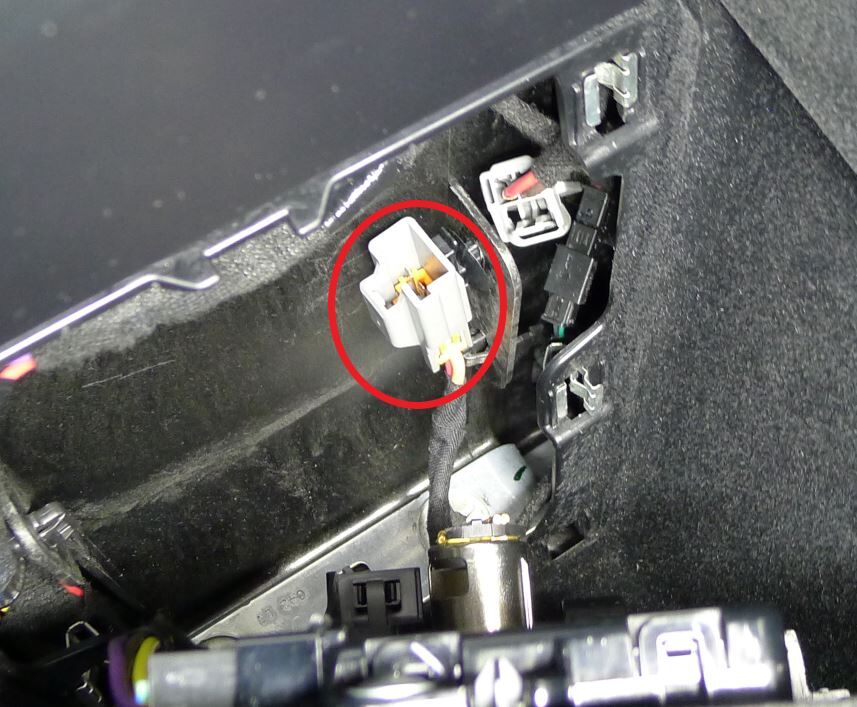

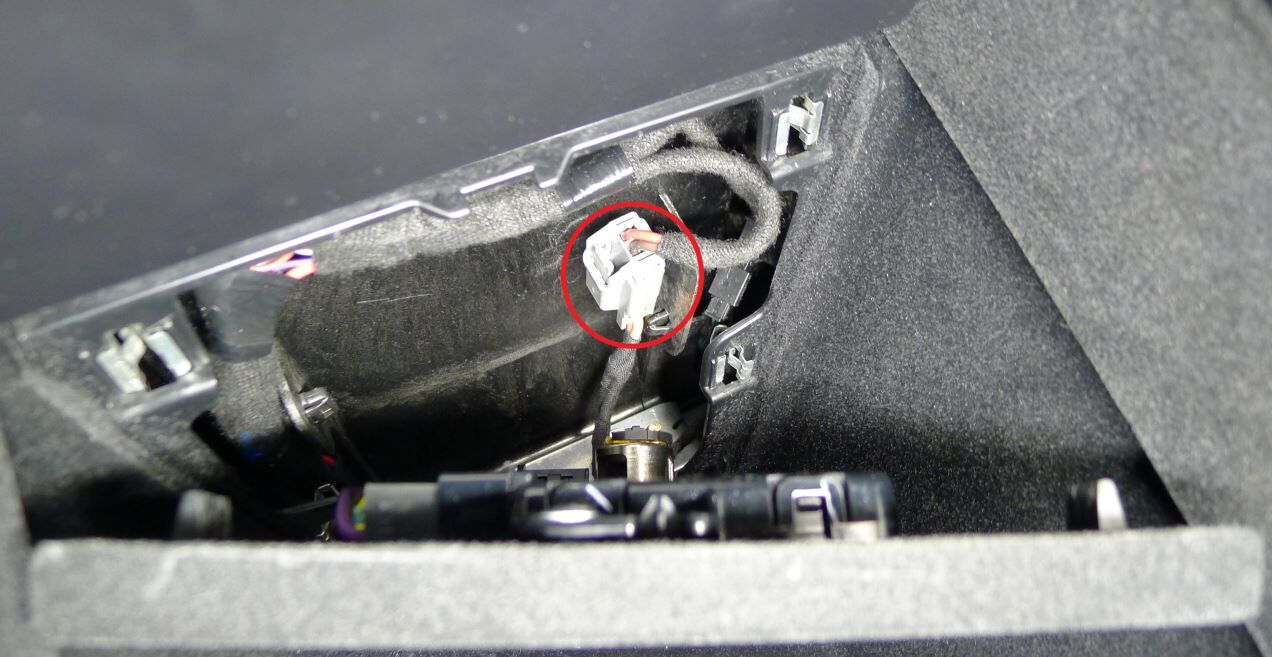

  5. 断开电气连接器（3 个），然后松开电气线束卡子。

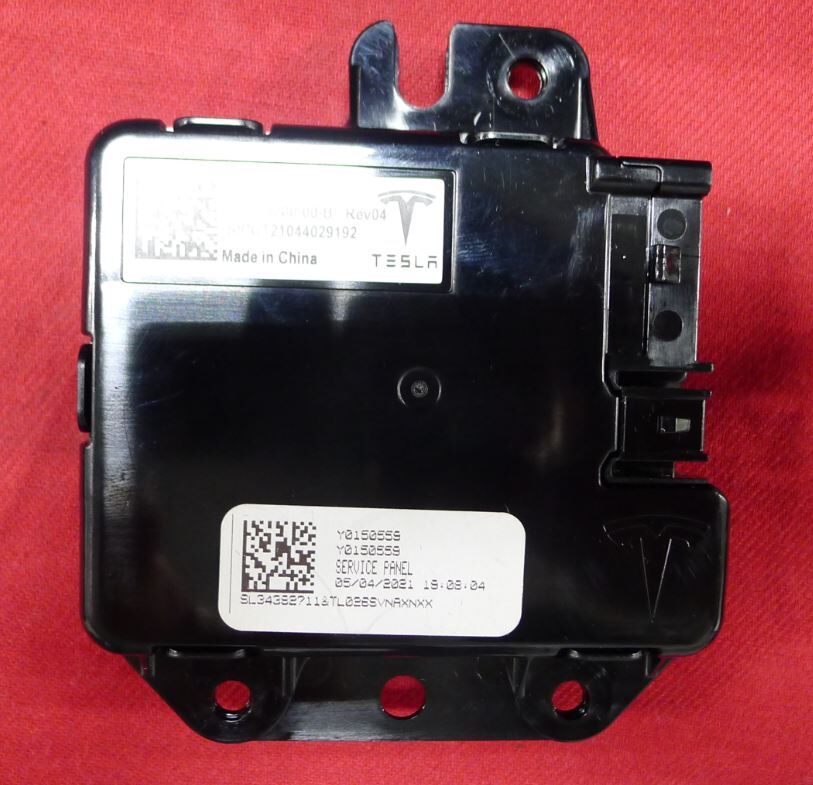

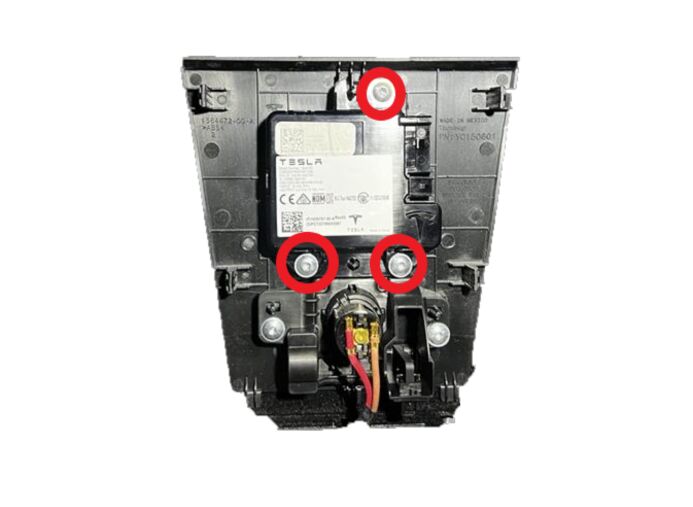

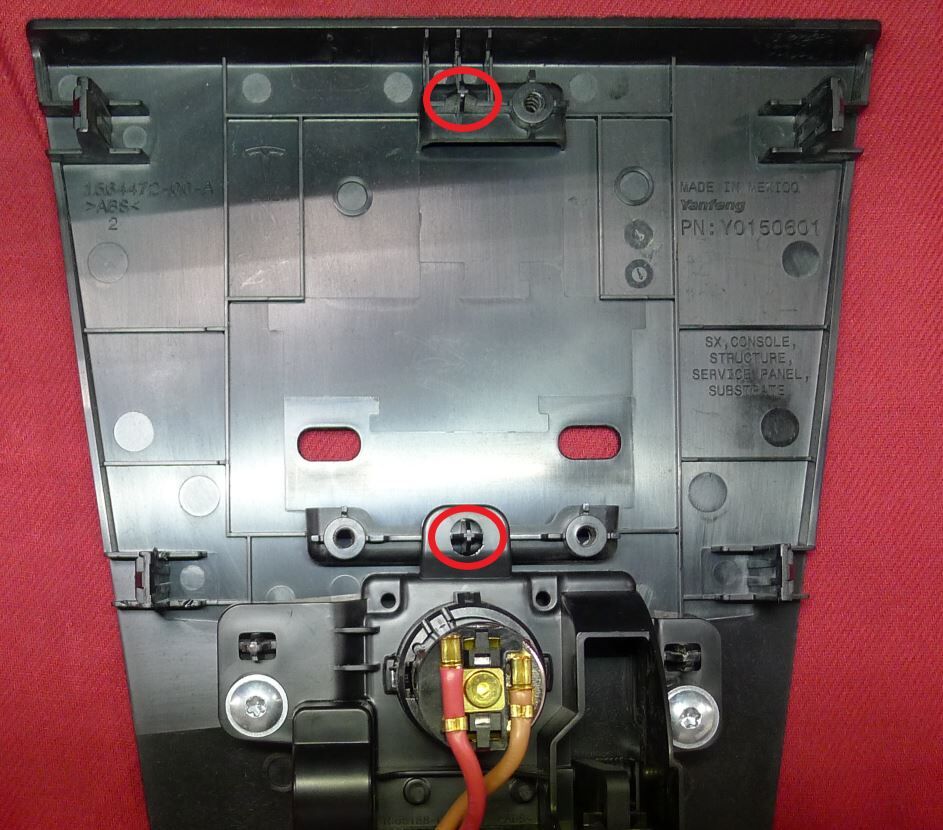

  6. 拆下将前部 USB 集线器固定到中控台检修板的螺钉（3 个）。
    1.5 Nm (1.1 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T20 批头

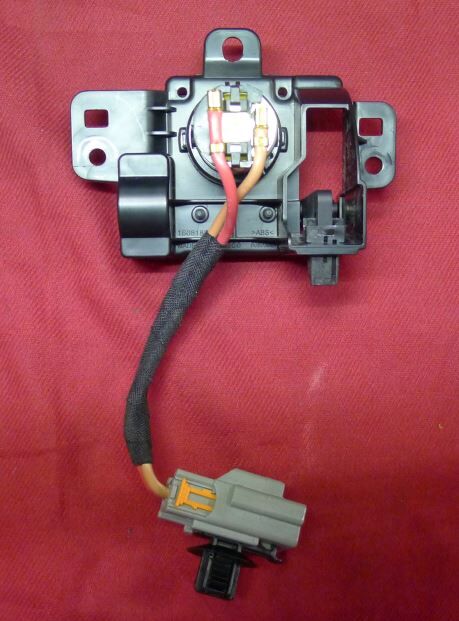

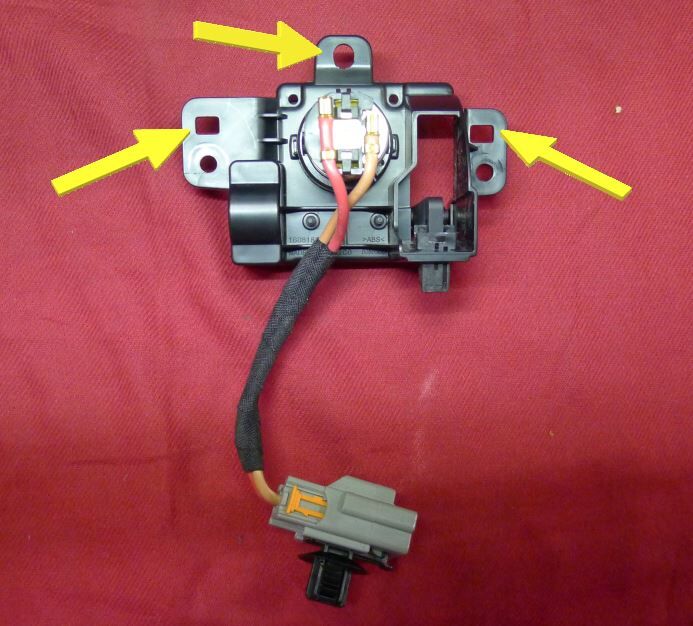

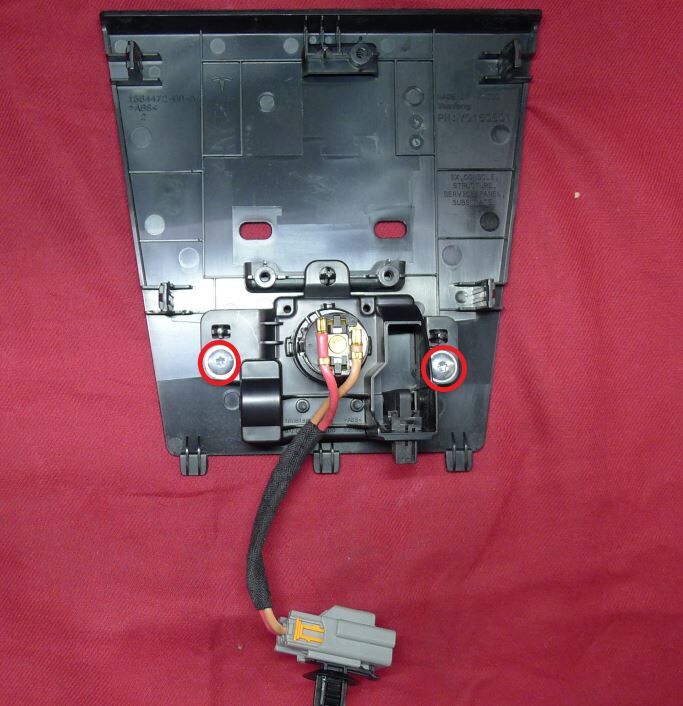

  7. 拆下将 12V 电源插座固定到中控台检修板的螺钉（2 个）。
    1.5 Nm (1.1 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T20 批头

安装

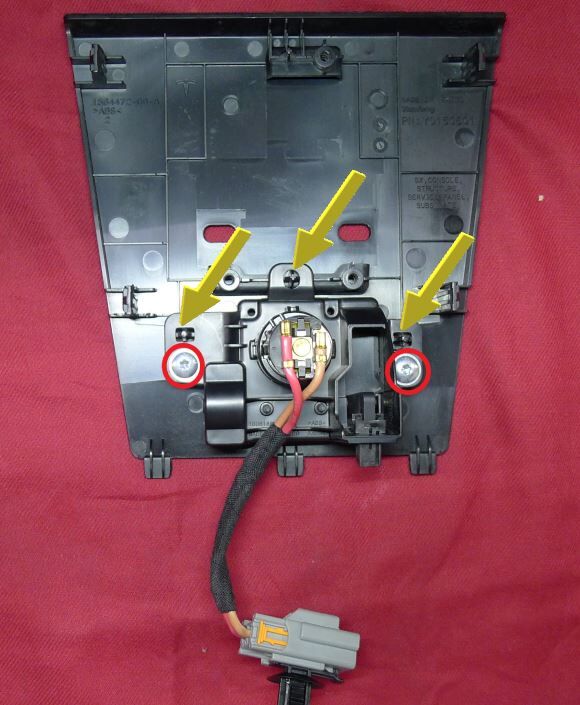

  1. 将 12V 电源插座放置在中控台检修板上，然后安装将插座固定到检修板的螺钉（2 个）。
    1.5 Nm (1.1 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T20 批头

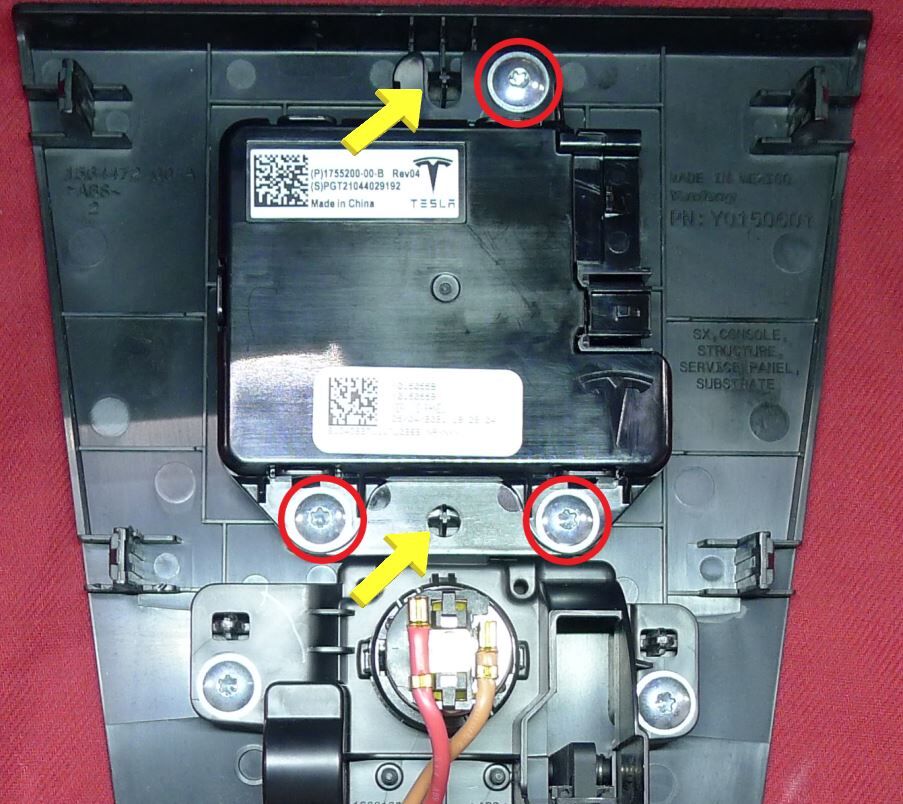

  2. 安装将前部 USB 集线器固定到中控台检修板的螺钉（3 个）。
    1.5 Nm (1.1 lbs-ft)
    提示
    推荐使用以下工具：
    • 梅花 T20 批头

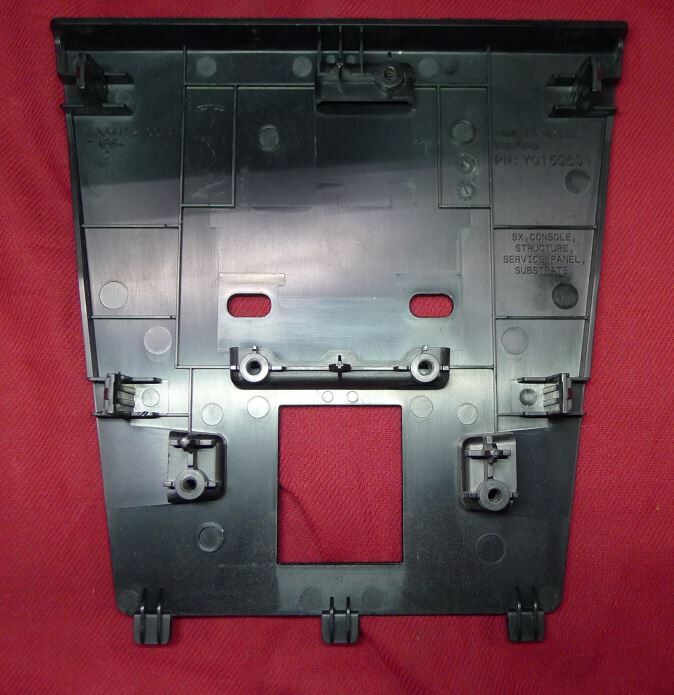

  3. 将中控台检修板放置在中控台上，固定电气线束卡子，然后连接检修板电气连接器（3 个）。

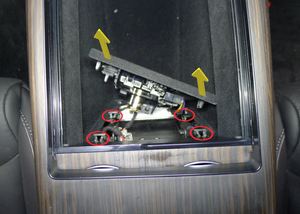

  4. 紧固将中控台检修板固定到中控台的卡子（4 个）。
    注

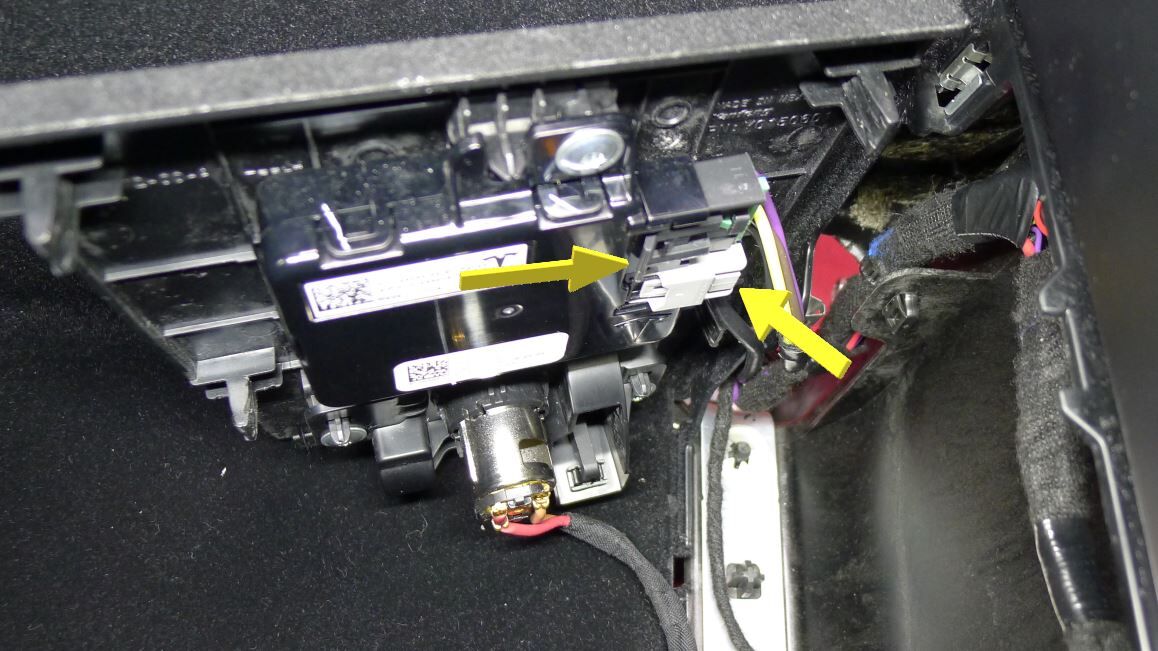

    确认连接器 X1131 和 X881 位于主线束右侧，以便为 USB 集线器留出间隙。
    注

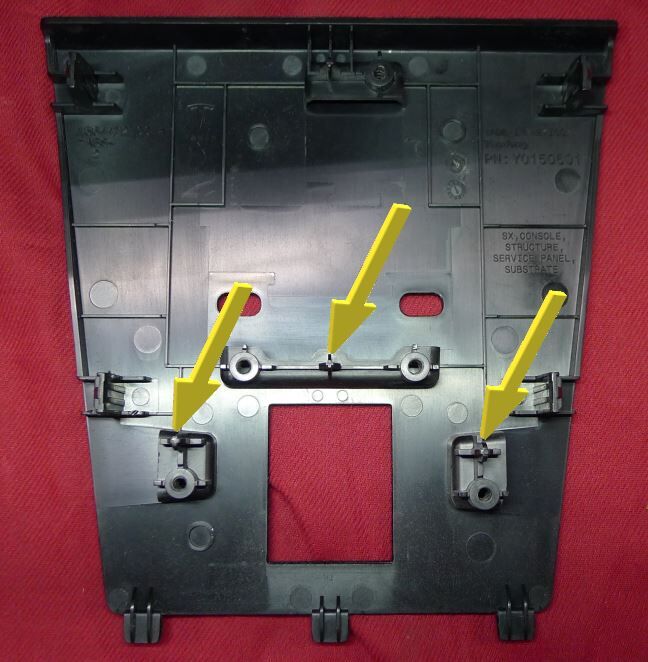

    接合检修板底部的基线，然后固定卡子。

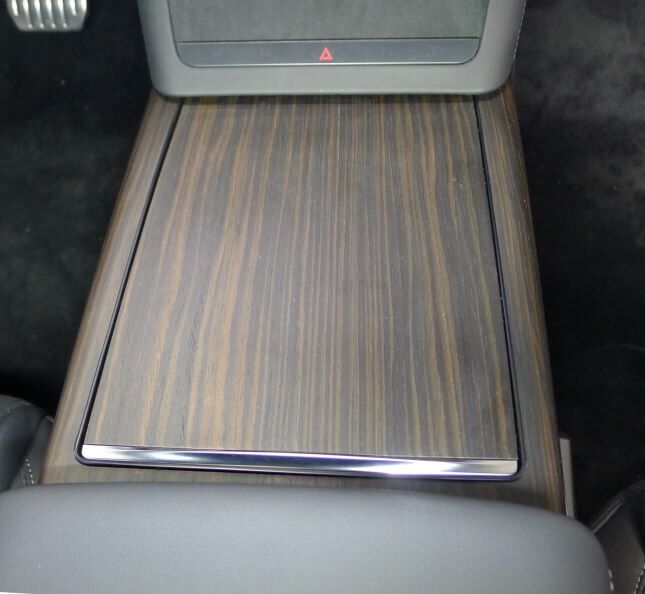

  5. 关闭中控台。
    注
    将中控台盖板、杯托和滑动托盘完全接合到关闭位置。
