冷却系统（真空再加注）

校正代码 183004000.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

设备：
  • 1050448-00-B 冷却系统重新加注设备
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。
警告
执行此程序时，请穿戴适当的个人防护装备 (PPE)，包括全罩式面罩。
警告
未正确使用真空重新加注工具会导致冷却系统破裂，冷却液溢流到高压组件上。

程序

  1. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox:(link)
    注
    点击Garage > Vitals > Thermal tab > Coolant loops, Thermal Fluid Fill/Drain，以确认车辆处于串联模式。
    注
    此例程时间限制为 5 小时。5 小时后，必须重新执行此例行程序。
  2. 断开笔记本电脑与车辆的连接
    注
    请勿关闭 Toolbox，因为此例行程序稍后需重新运行。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 断开低压电源请参阅 低压电源（断开和连接）。

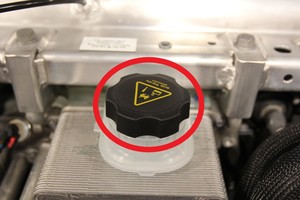

  5. 拆下冷却液罐罐盖。
  6. 将空冷却液容器放入前备箱储物单元。
  7. 向另一个容器中加注至少 15 升冷却液。
  8. 将加注后的冷却液容器放入前备箱储物单元，紧邻空冷却液容器。
  9. 将真空重新加注盖安装到冷却液罐总成。
  10. 设置冷却液重新加注工具。
    注
    确认重新加注工具上的所有阀门均位于关闭位置。
  11. 将真空重新加注软管安装到冷却液罐上的重新加注盖。
    注
    执行推拉推测试，以确认软管已完全安装到位。
  12. 将重新加注软管放入已加注的冷却液容器。
    注
    确保软管末端完全浸入冷却液。
  13. 将溢流软管放入空冷却液容器中。
  14. 将车间供气装置连接到冷却液重新加注工具。
    注
    如果尚未这样做，请确认重新加注阀处于关闭状态。
  15. 打开进气阀进行抽真空。真空表趋于稳定后，关紧阀门。
    注
    真空表应稳定在大约 60 cmHg 到 70 cmHg 之间。阀门关闭后，真空度不应该下降。
  16. 缓慢打开重新加注阀，将冷却液吸入冷却系统。
    注
    在整个过程中，确保重新加注软管末端完全浸入冷却液。
  17. 真空表读数降至零后，请关闭冷却液重新加注阀。
  18. 将冷却液重新加注软管从冷却液容器上拆下。
  19. 将冷却液溢流软管从冷却液容器上拆下。
  20. 将真空重新加注软管从冷却液罐上的重新加注盖上拆下。
  21. 拆卸真空重新加注工具盖。
  22. 将冷却液重新加注工具从车辆上拆下。
  23. 取走前备箱储物单元区域的两个冷却液容器。
  24. 连接低压电源。请参阅 低压电源（断开和连接）。
  25. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    警告
    确保车辆未处于行驶状态。测试持续约 10 分钟。车辆进入行驶状态将停止此例行程序。监测冷却液液位，并按需加注冷却液。
    注
    停止信息发出后测试仍在进行。
    注
    测试过程中，冷却液泵会发出声响。
  26. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
  27. 检查冷却液液位，并按需加满冷却液。
    注
    使用镜子辅助查看。
    注
    确保冷却液液位处于最高刻度线，并按需加满。
  28. 安装冷却液罐罐盖。
  29. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
