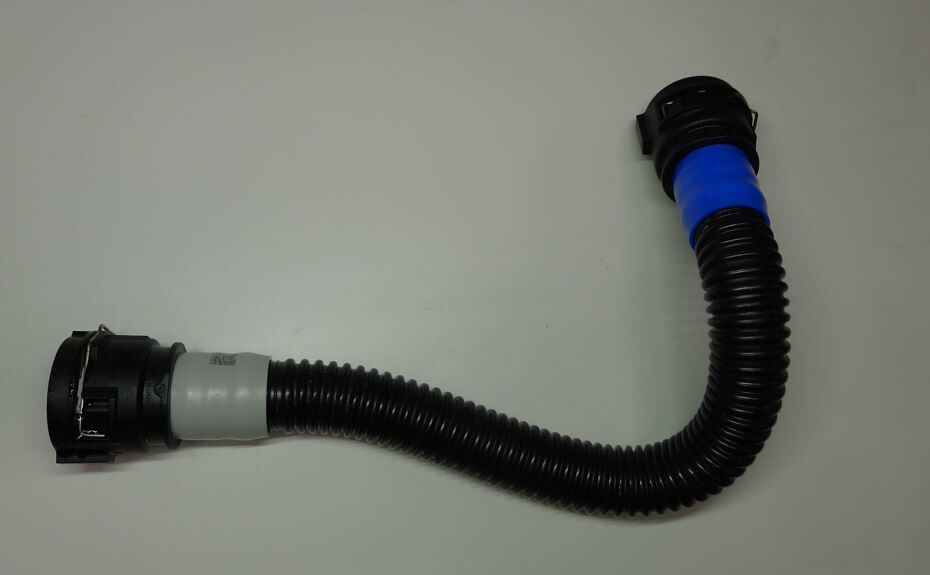

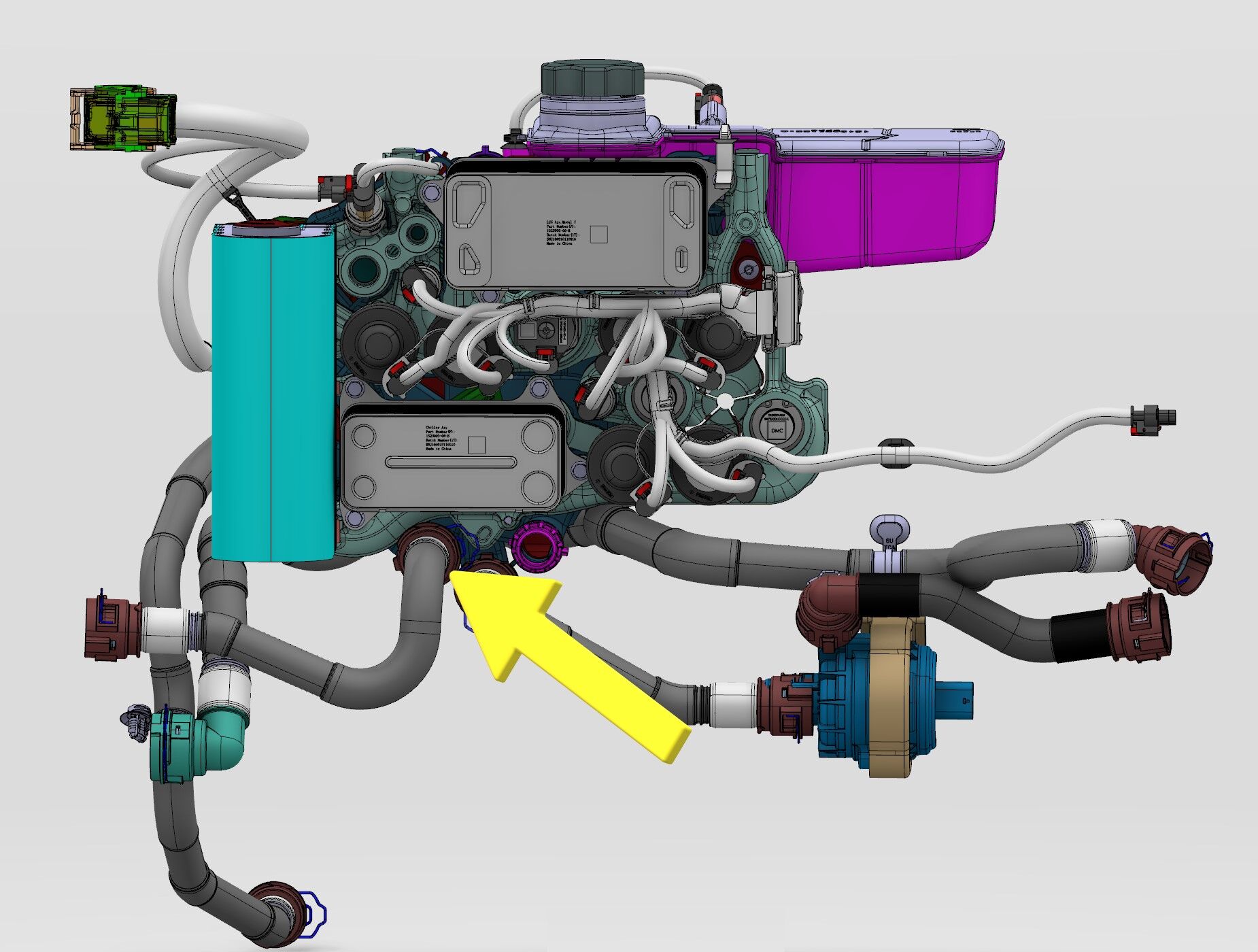

软管 - 出口 - 散热器（拆卸和更换）

校正代码 18302702 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

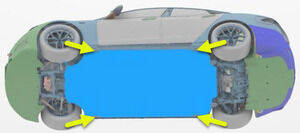

  1. 举升并支撑车辆
    注

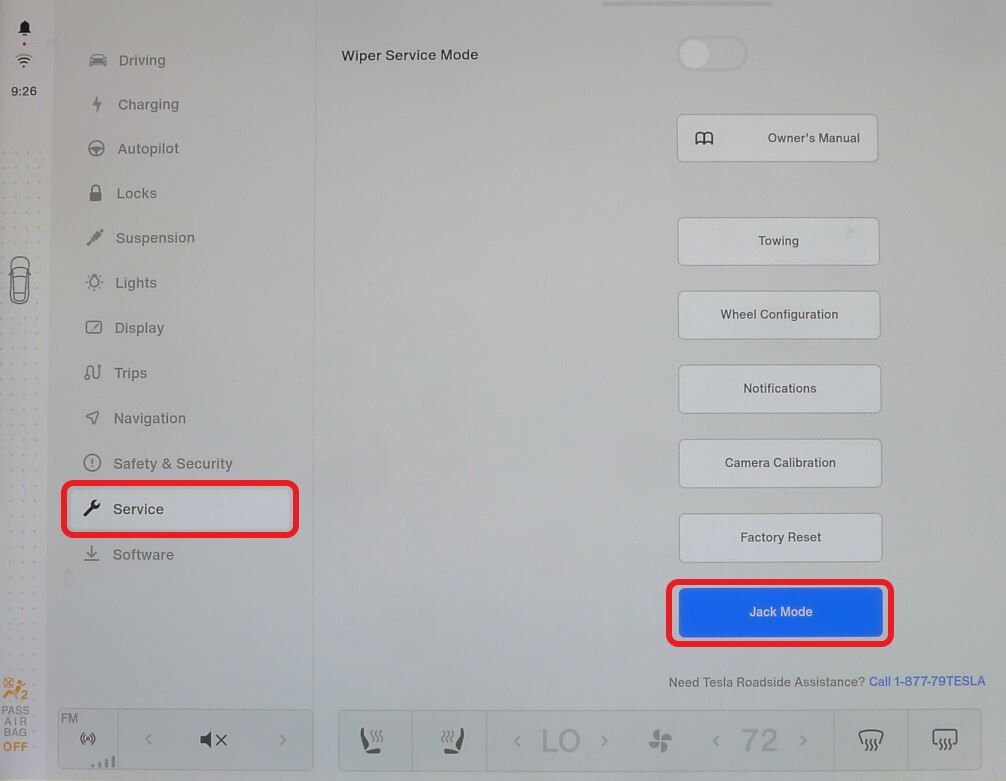

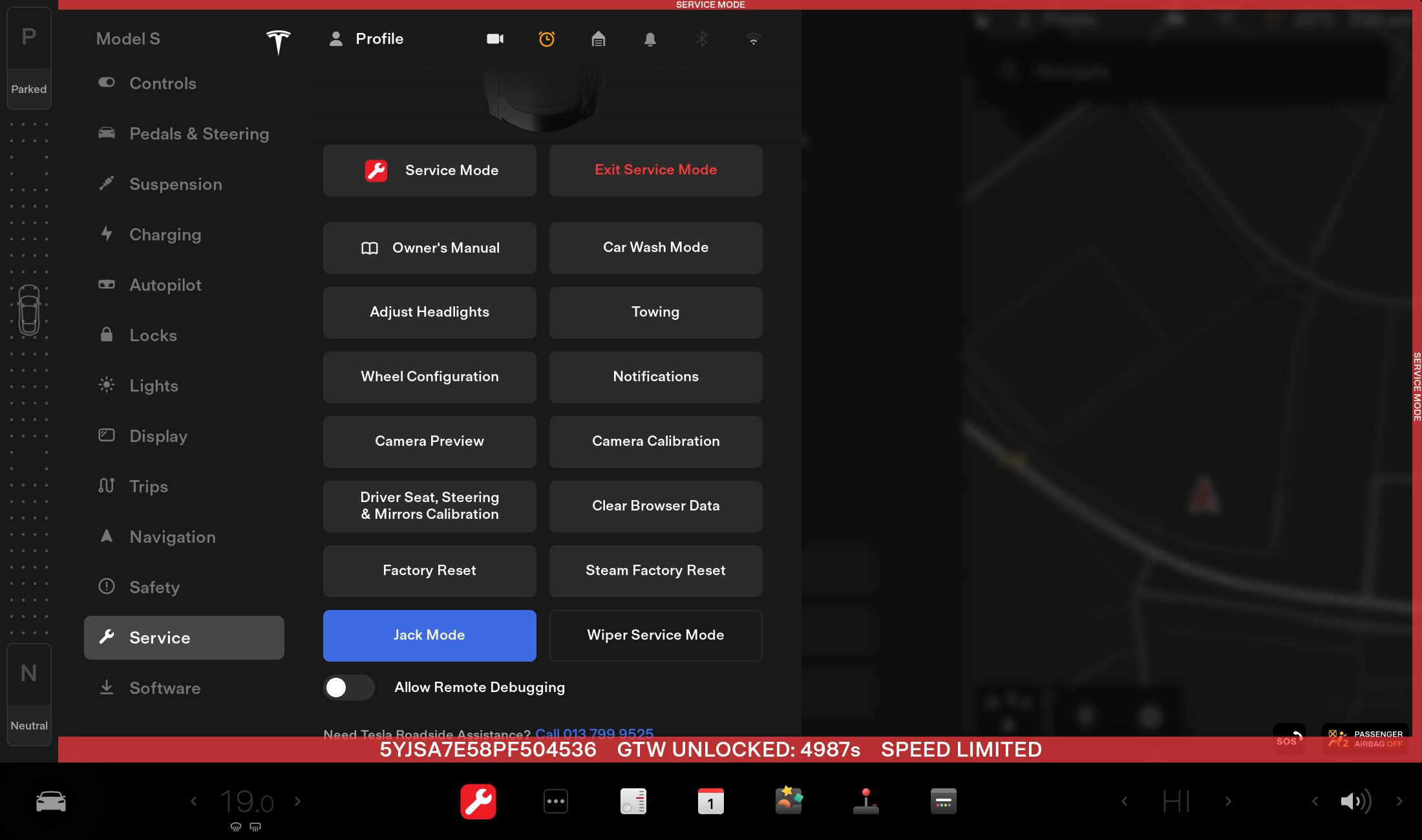

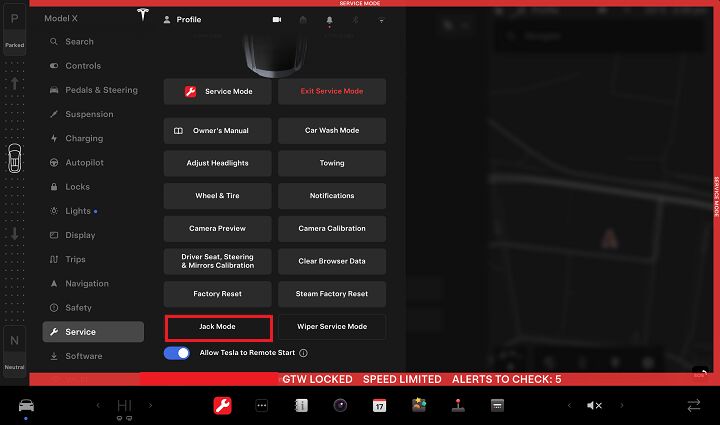

    准备升起车辆，将空气悬架设置为“千斤顶模式”，将举升臂衬垫放在车辆千斤顶垫上。
  2. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。

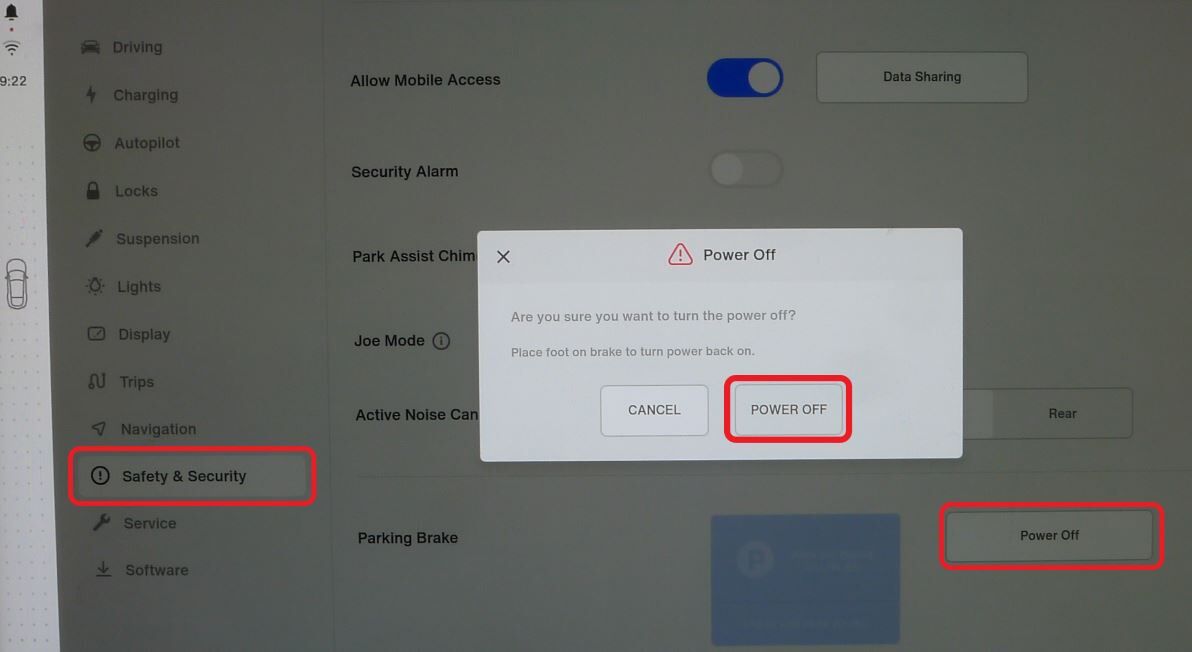

  3. 通过中央显示器关闭车辆电源。
    注
    操作如下：Controls > Safety & Security > Power Off。

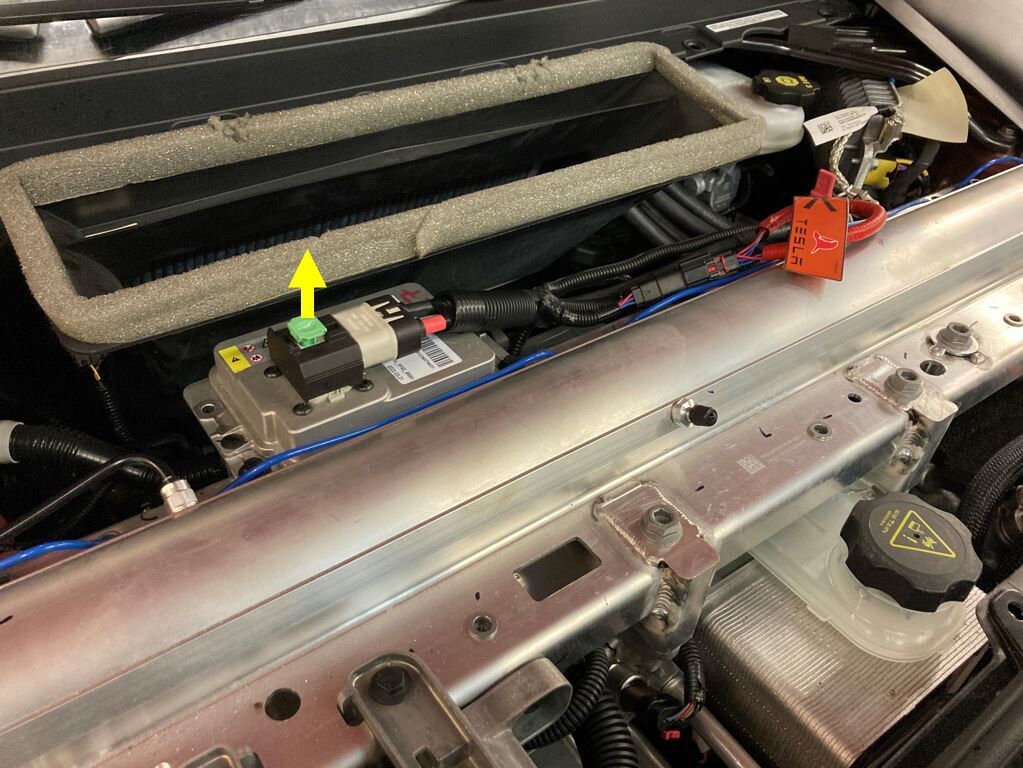

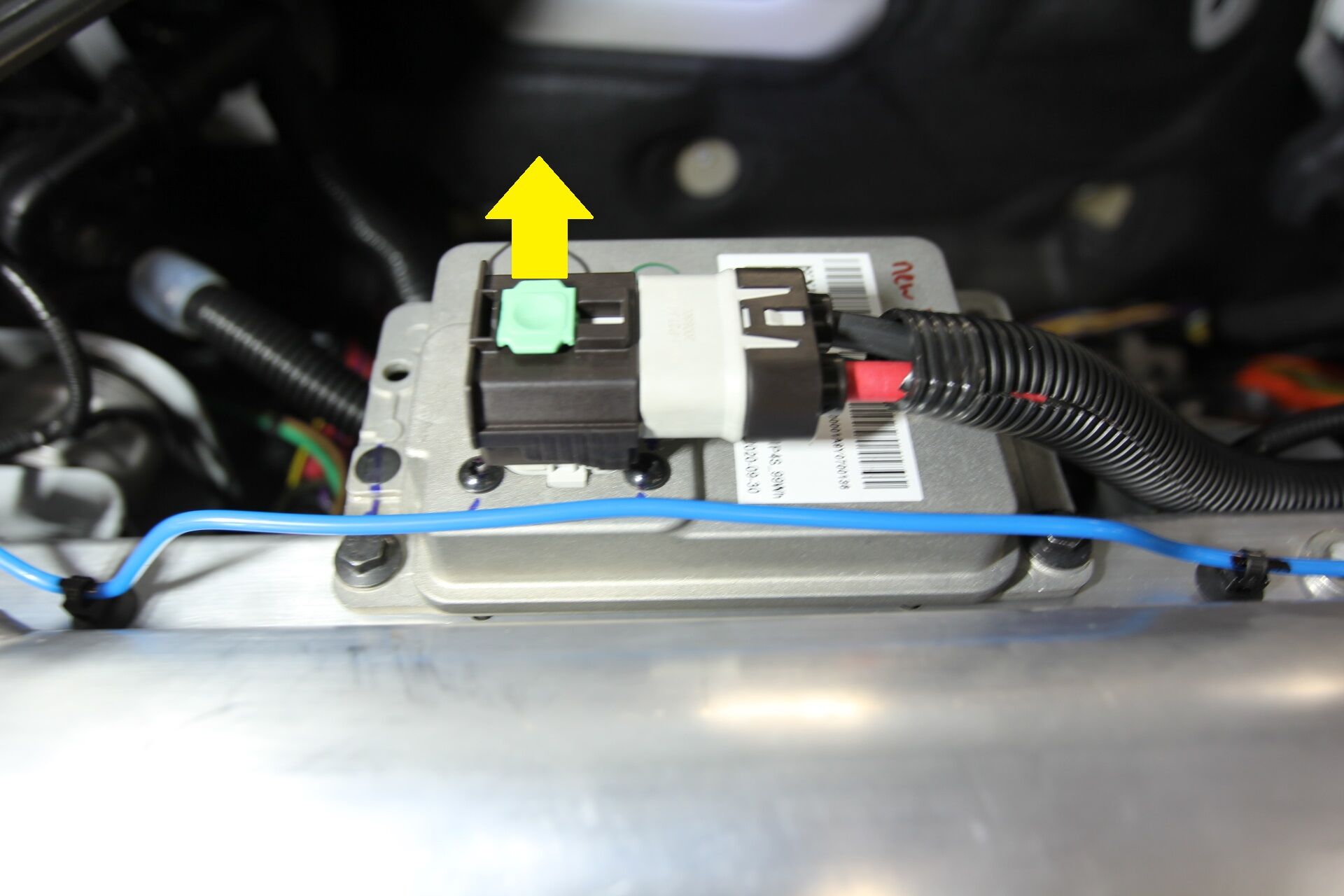

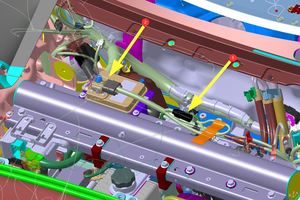

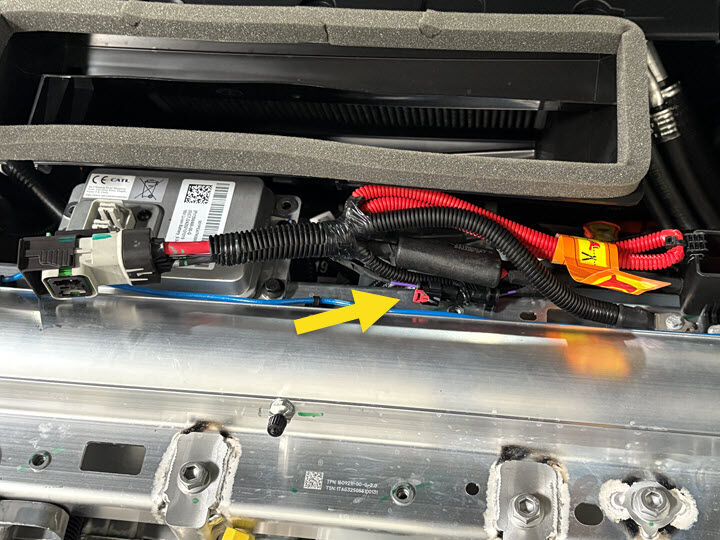

  4. 断开低压电池连接器和紧急响应回路 (FRL)。
    注

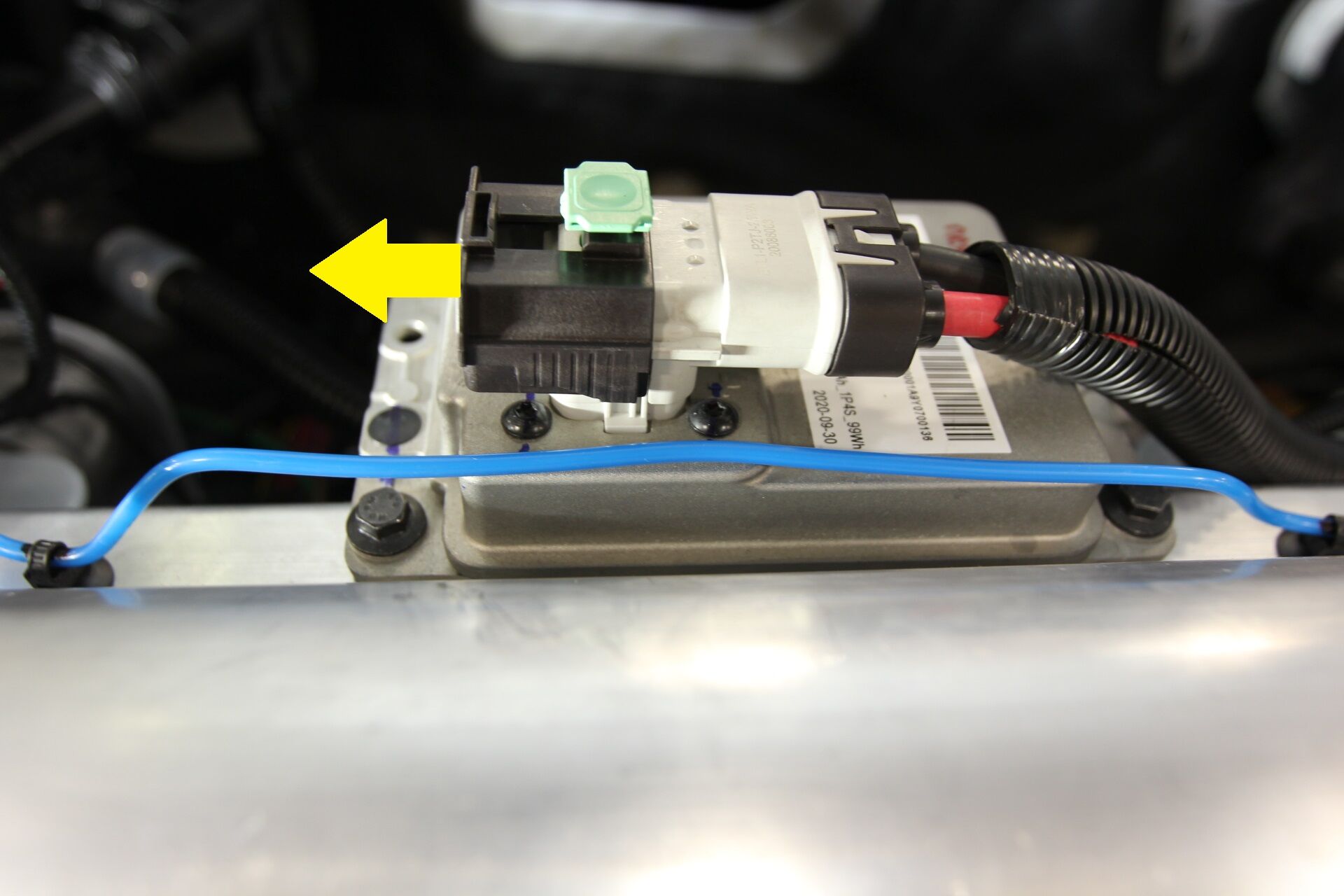

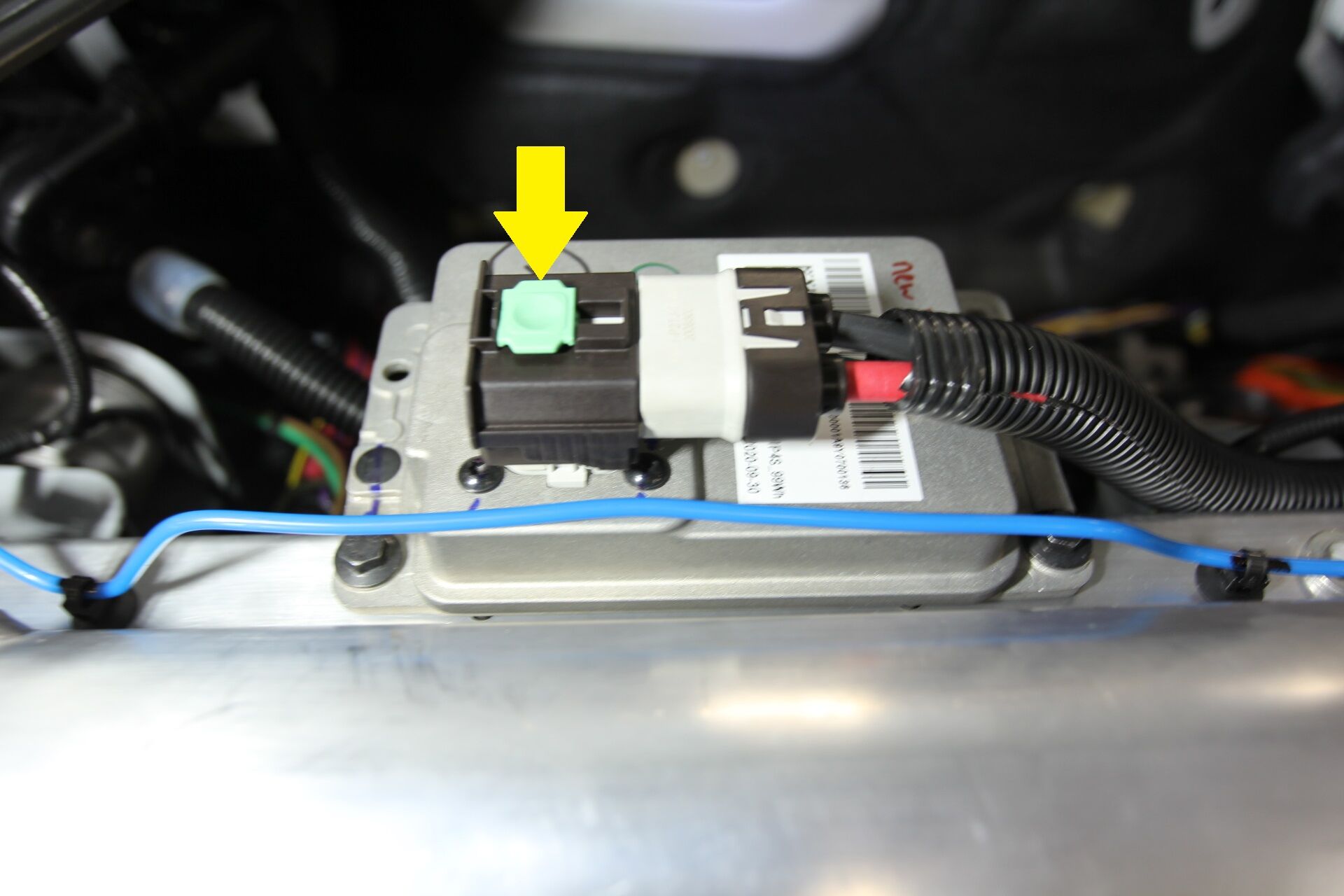

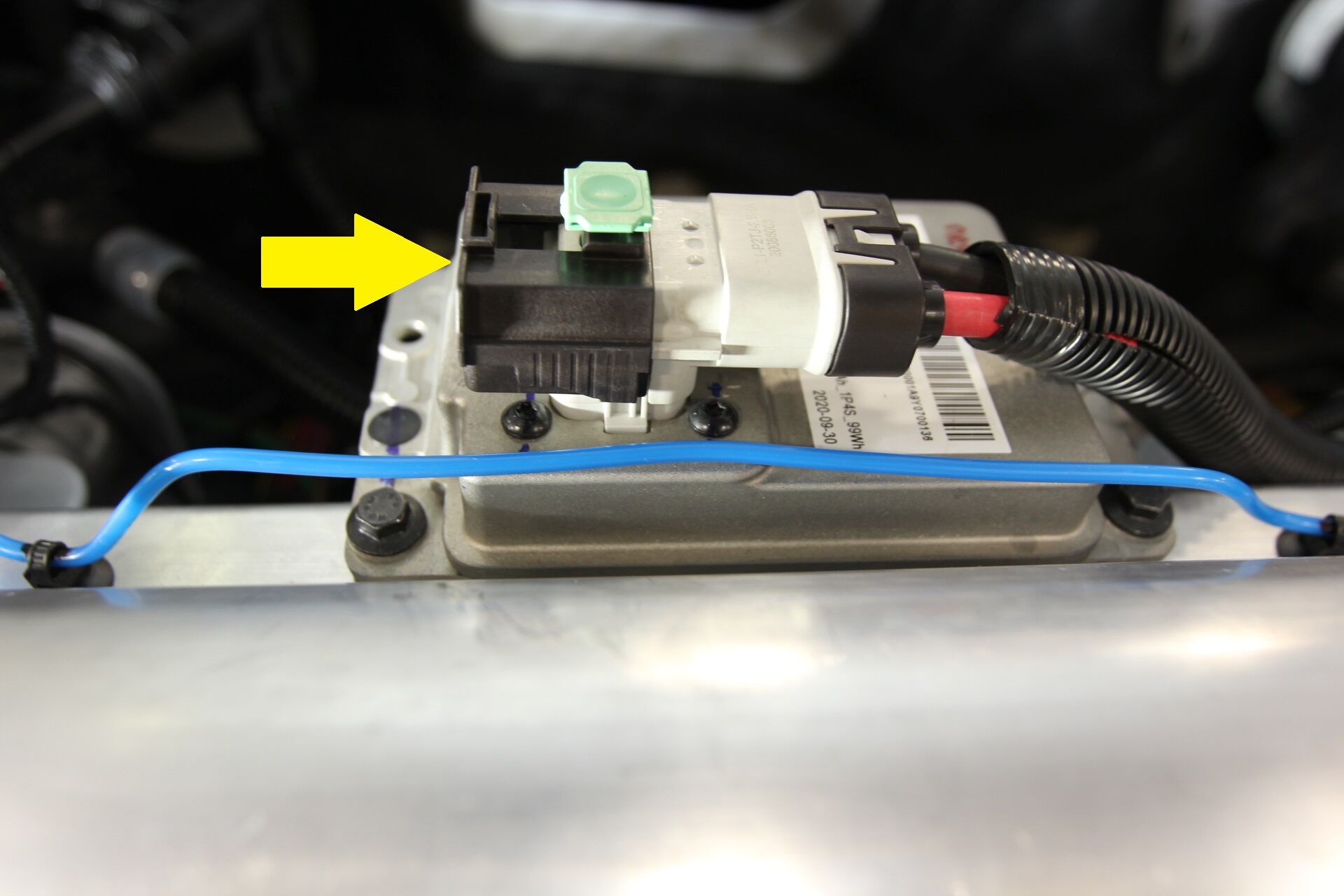

    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接。

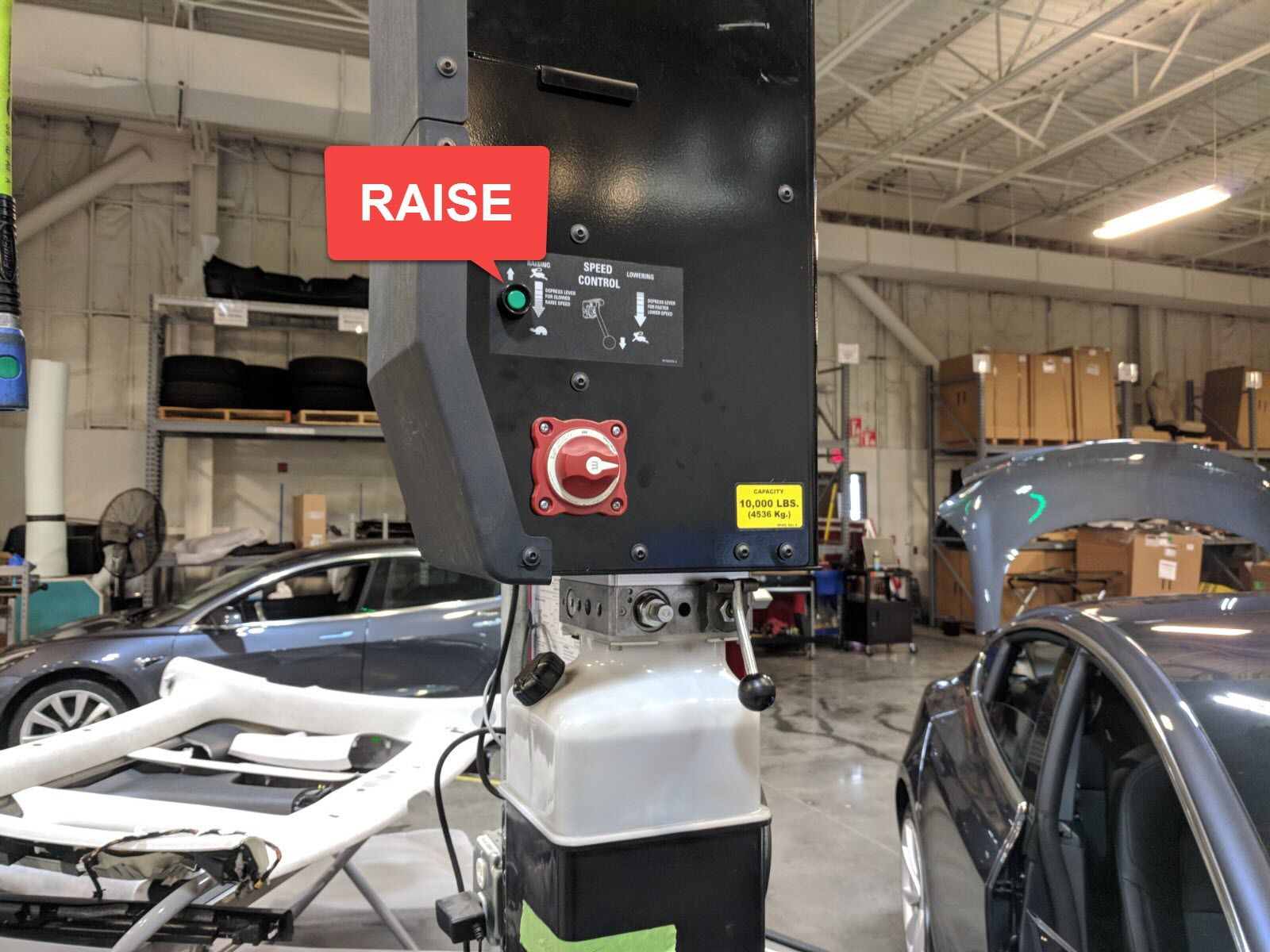

  5. 完全升起车辆，然后将举升机降低至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

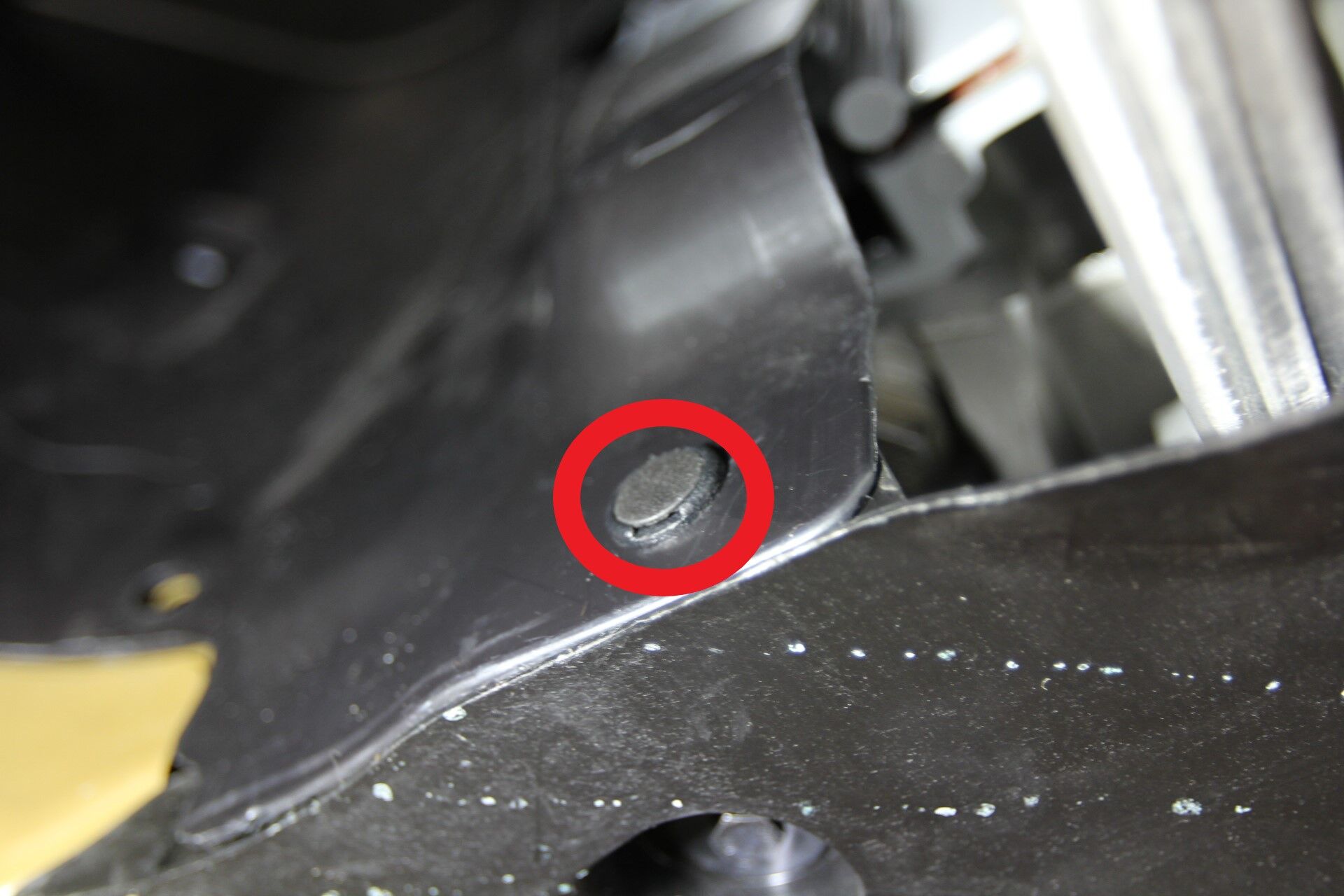

  6. 拆下用于固定前流线型护板的卡子。
    注
    5 个推拉式夹。

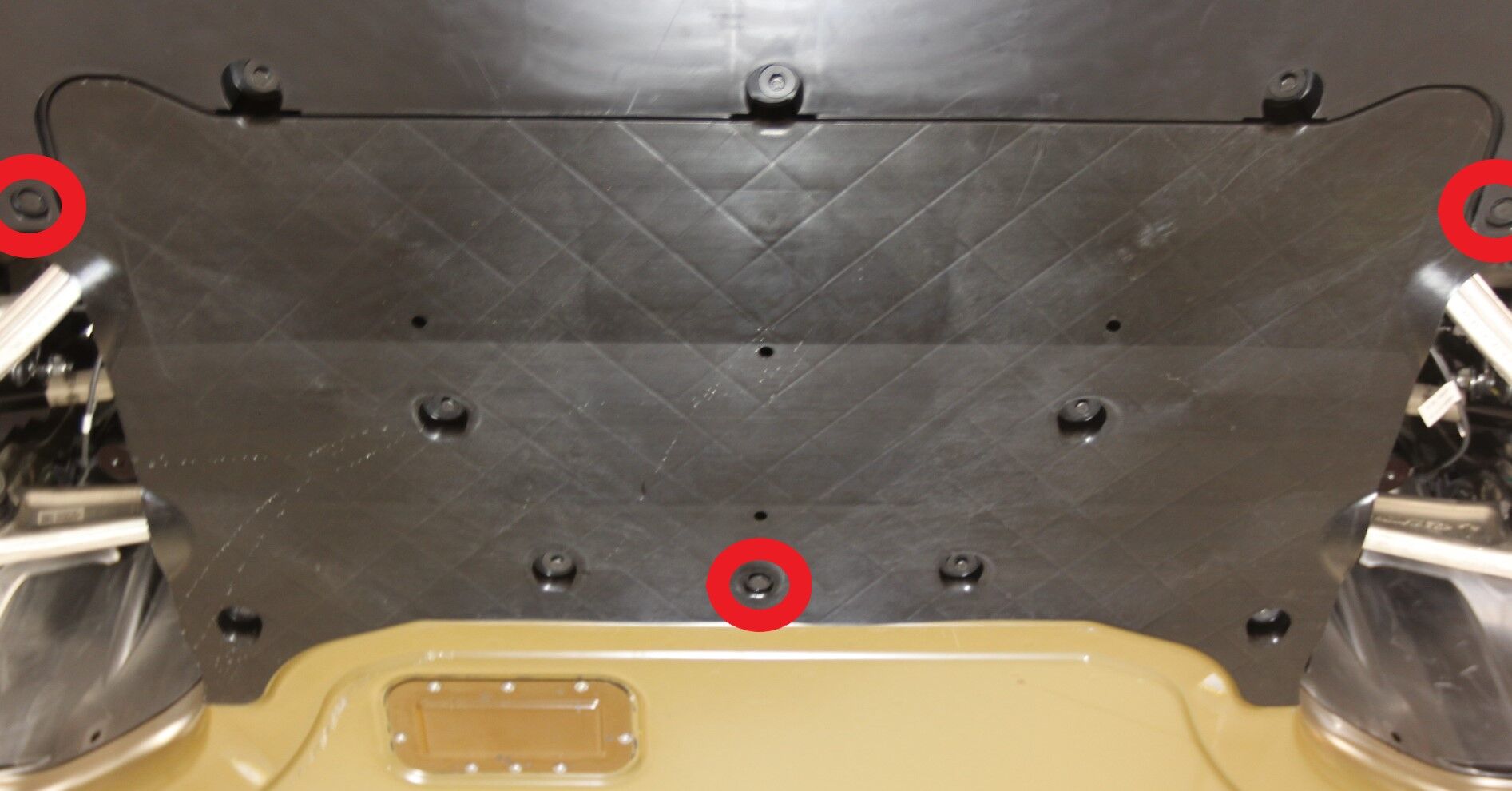

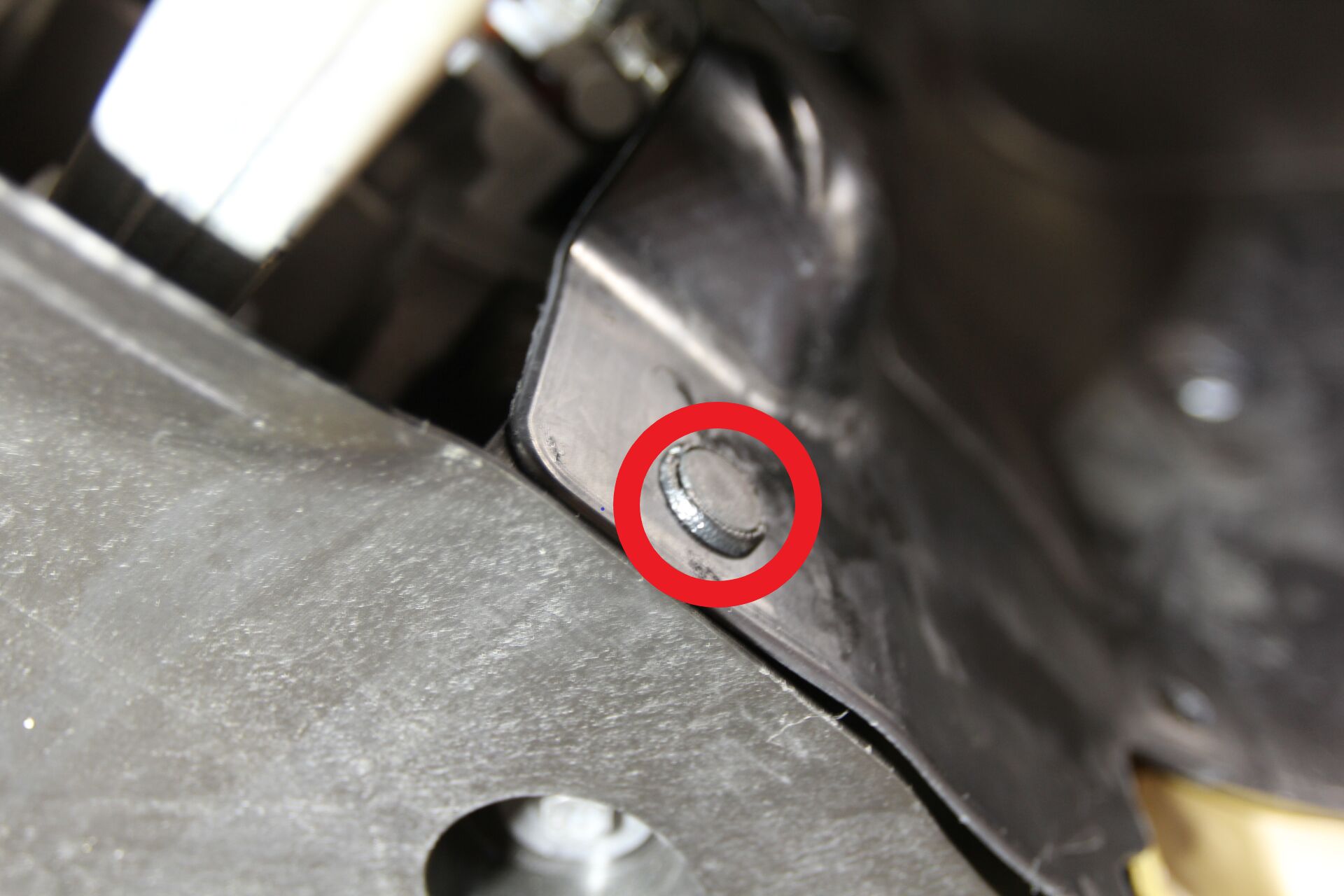

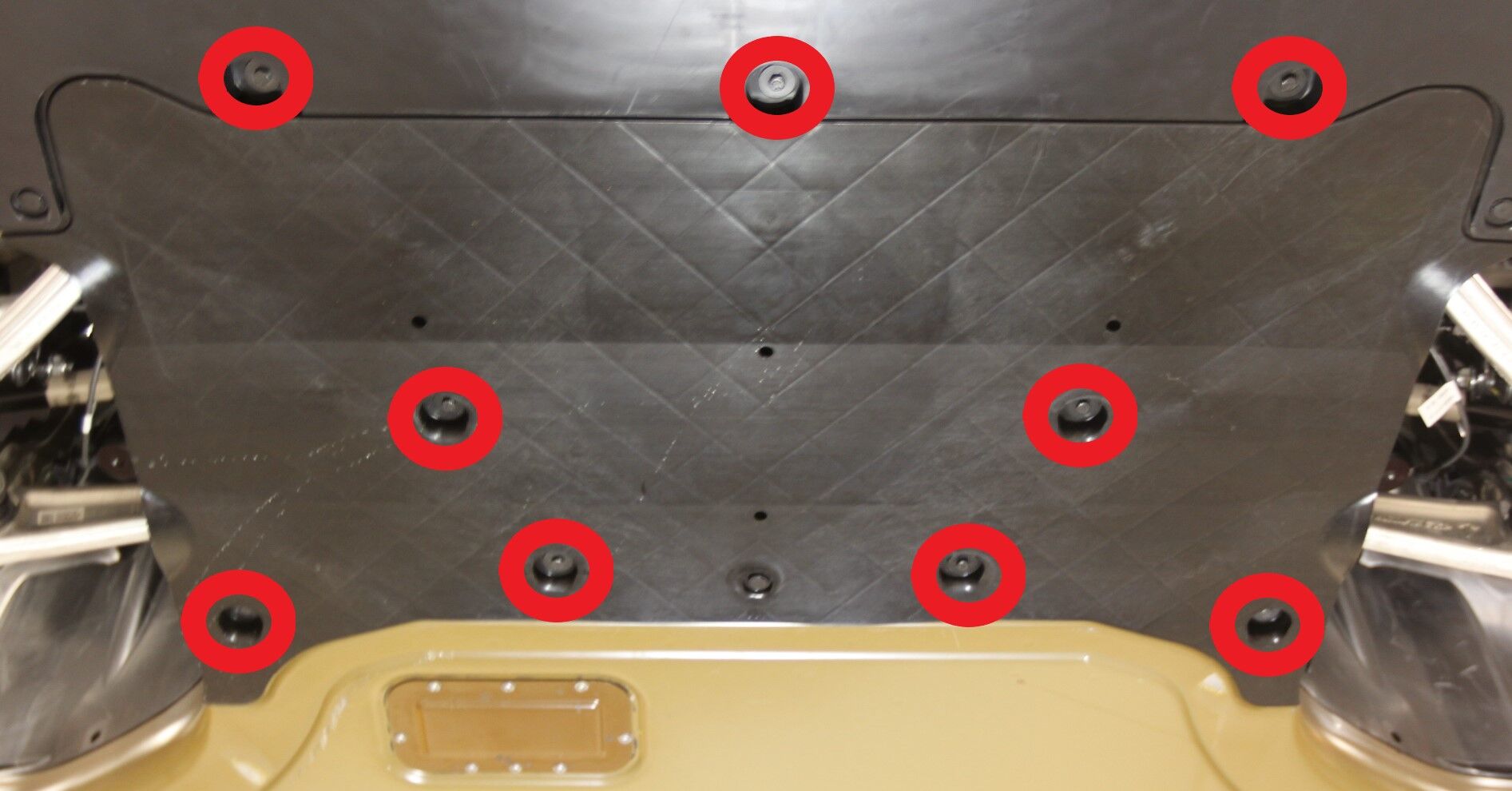

  7. 拆下用于固定前流线型护板的螺栓，并将前流线型护板从车上拆下。
    注
    9 个螺栓，10 mm，6 Nm。

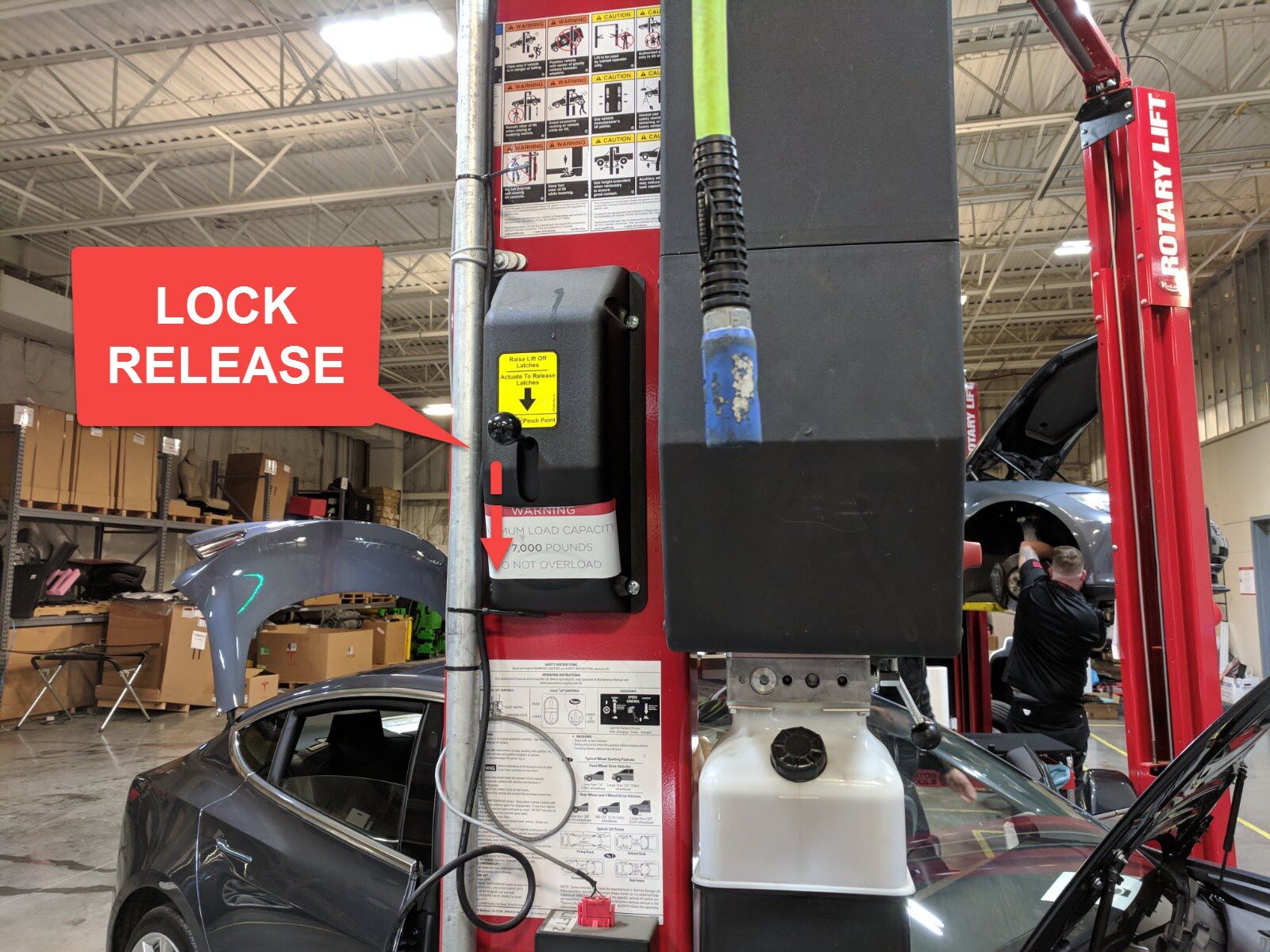

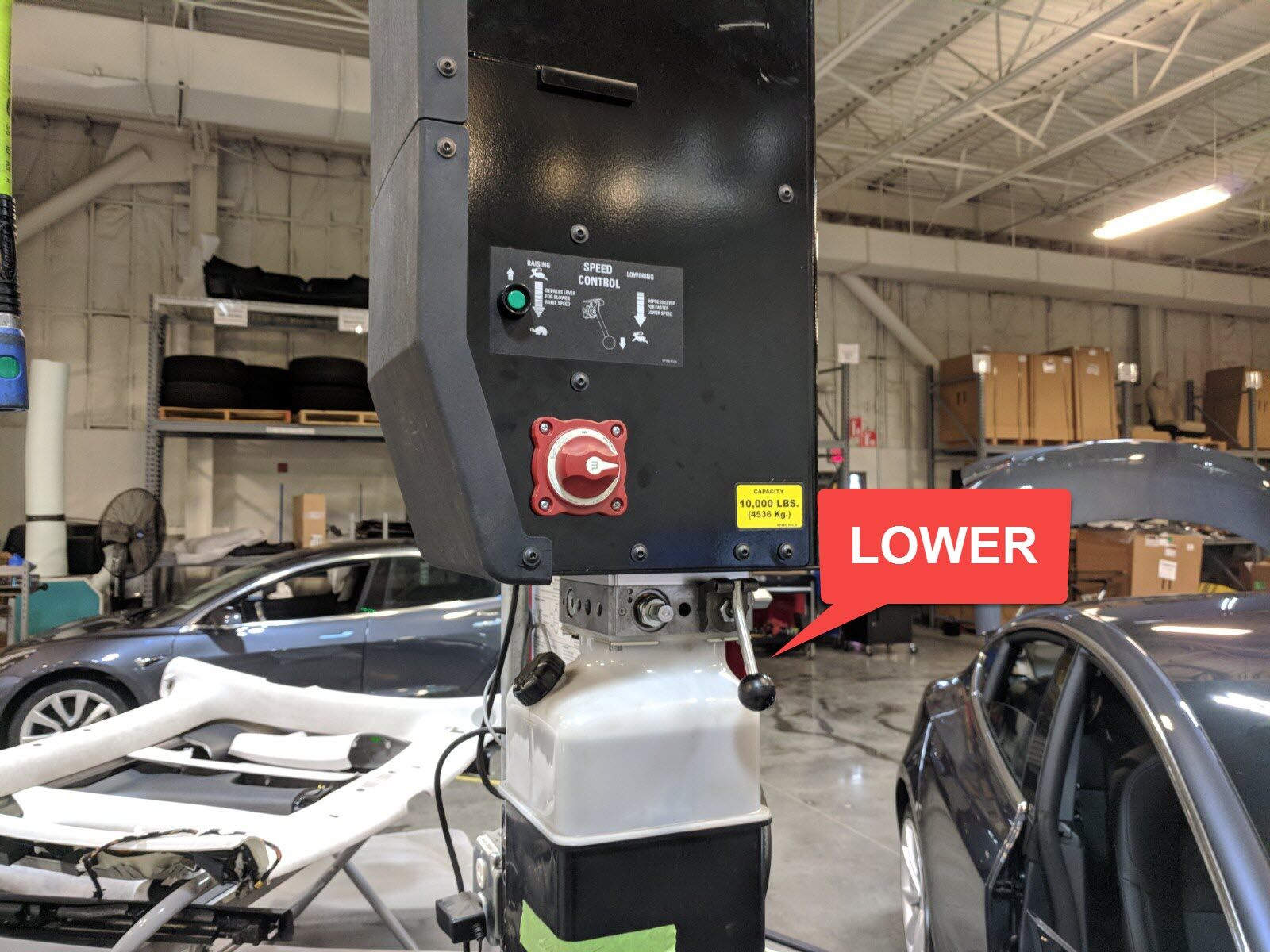

  8. 降低车辆，直至轮胎接触到地面。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。

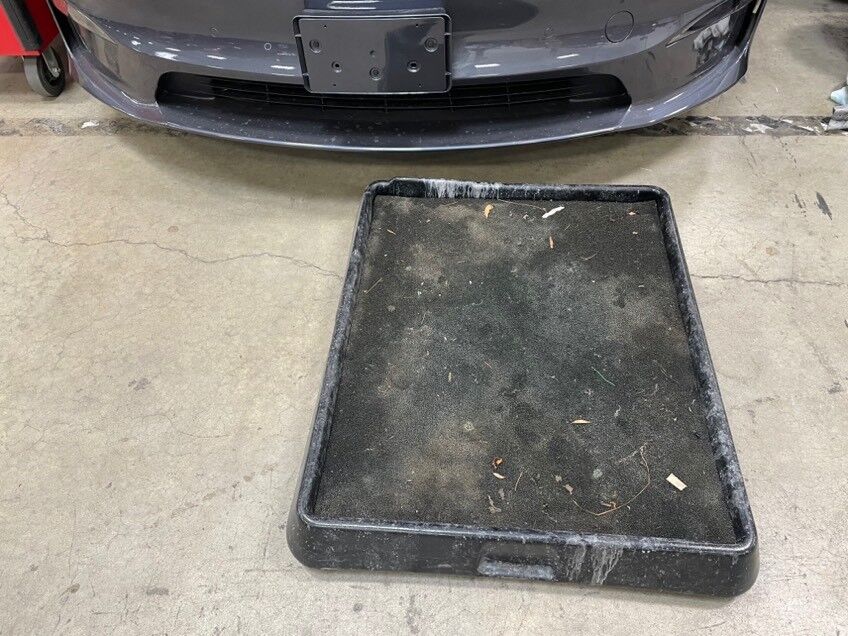

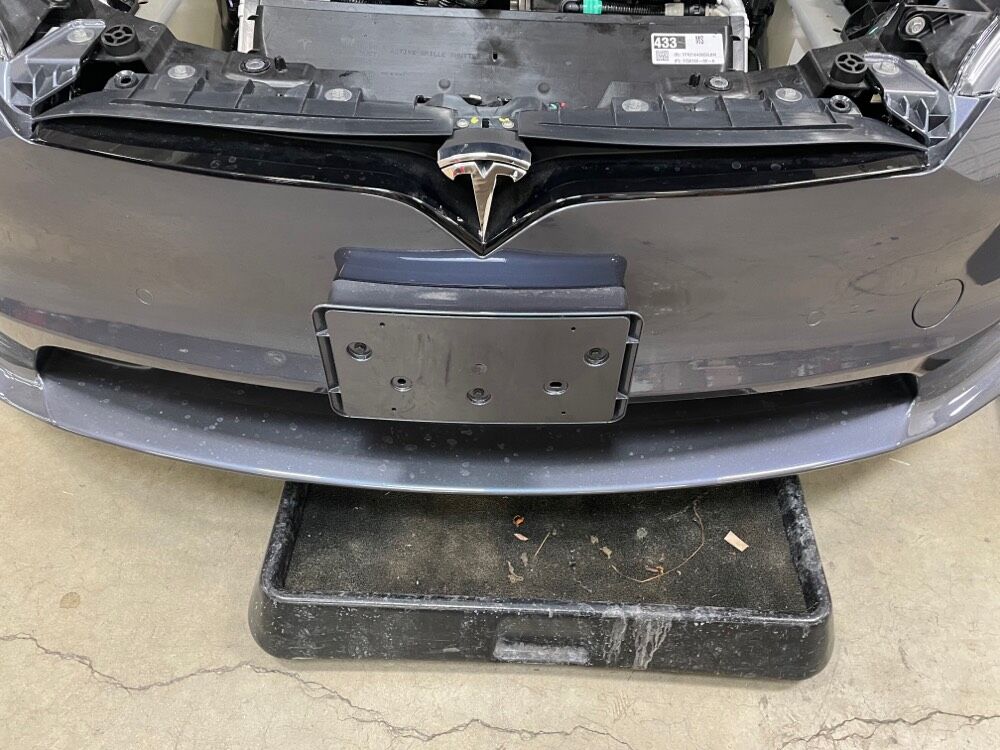

  9. 将冷却液收集器置于车辆前部下方。
    注
    容器应放在适当位置，以收集所有流失的冷却液。

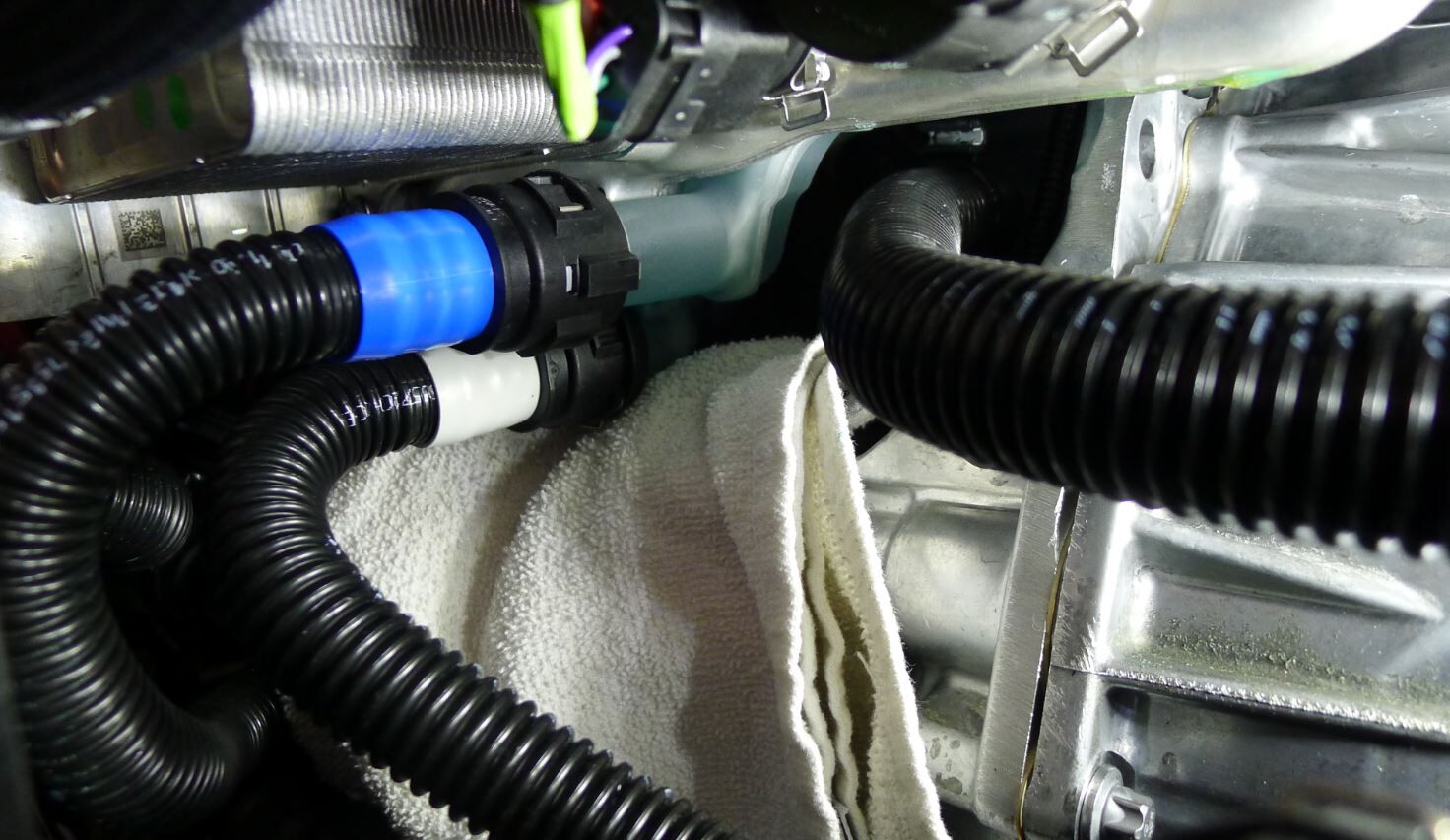

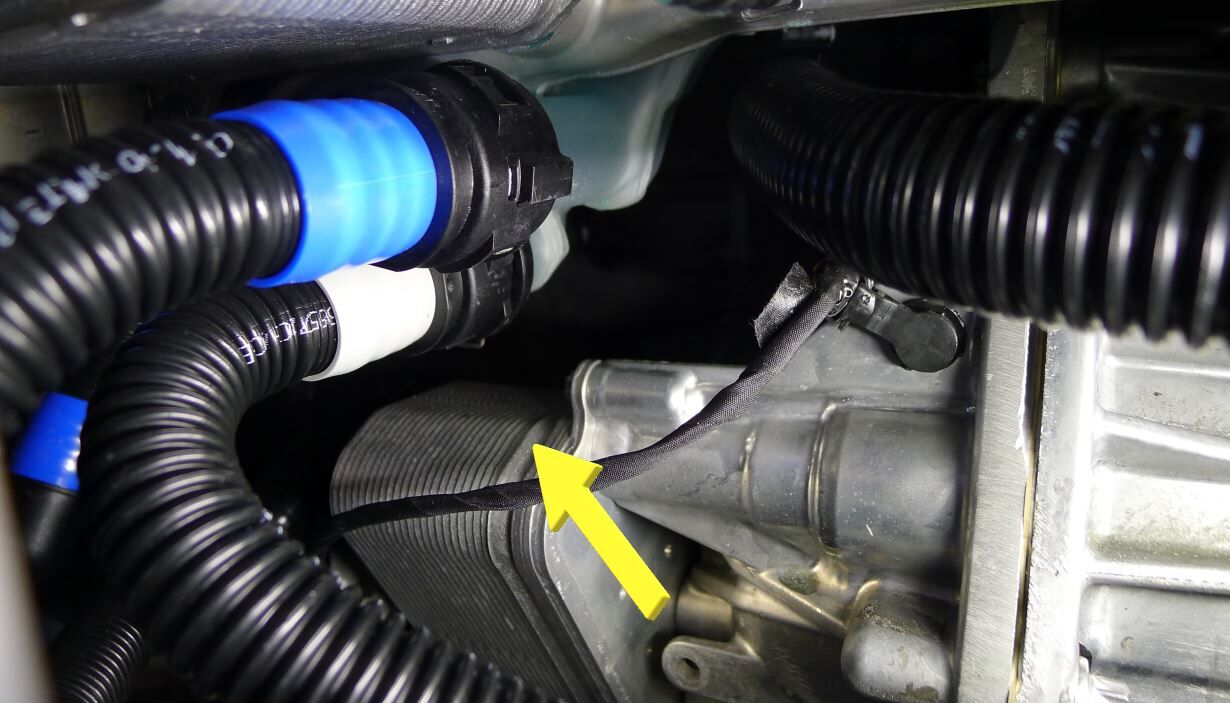

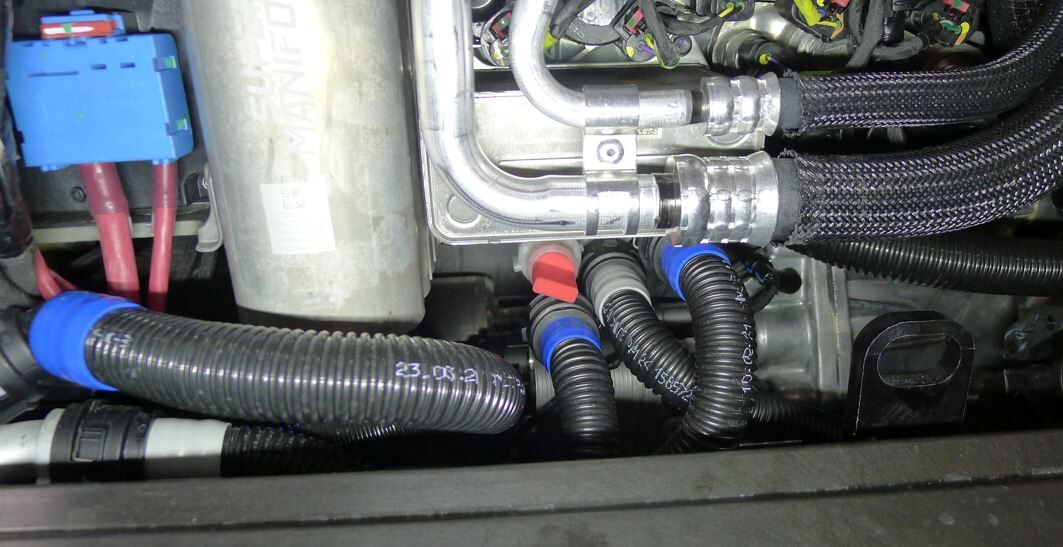

  10. 在超级歧管下的前驱动电机热交换器顶部下方放置吸收性材料。

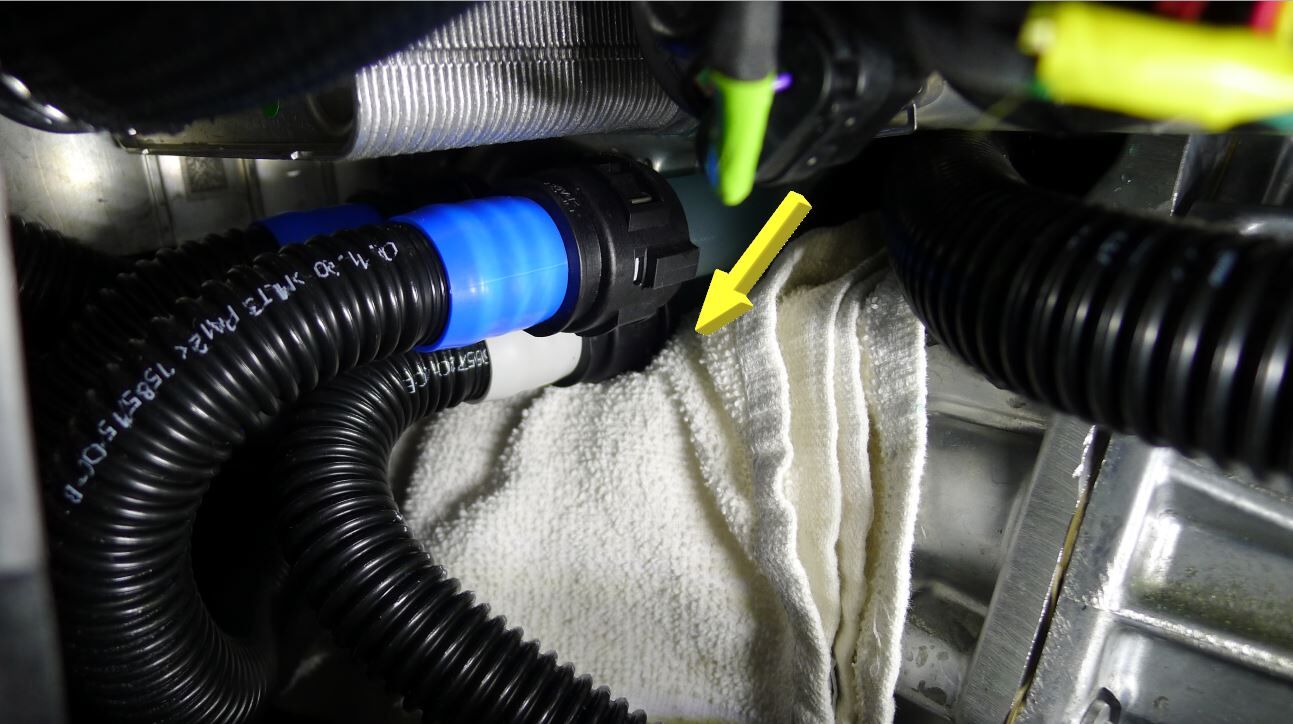

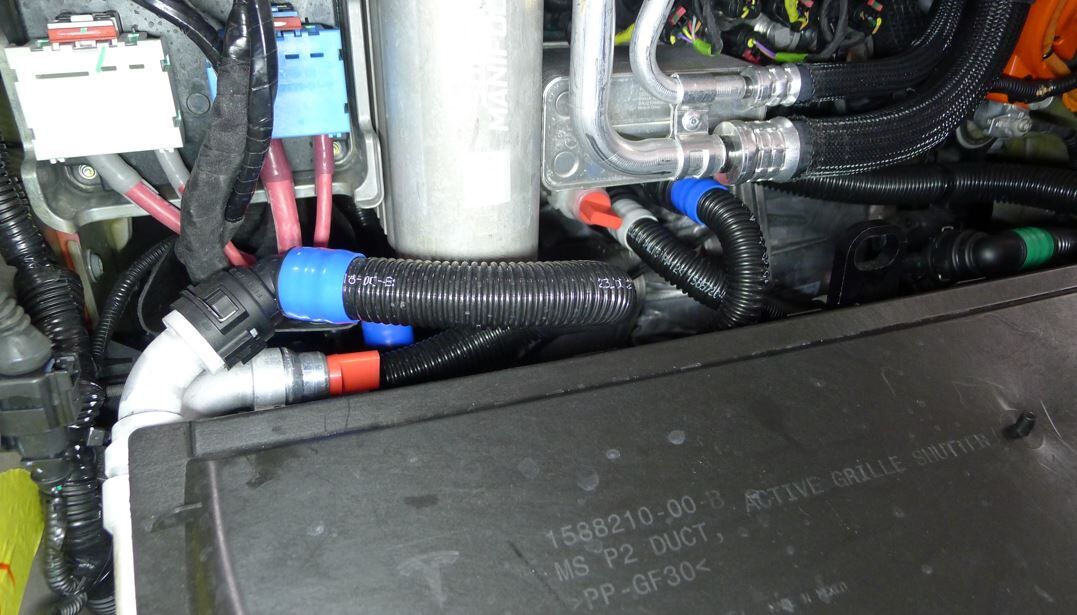

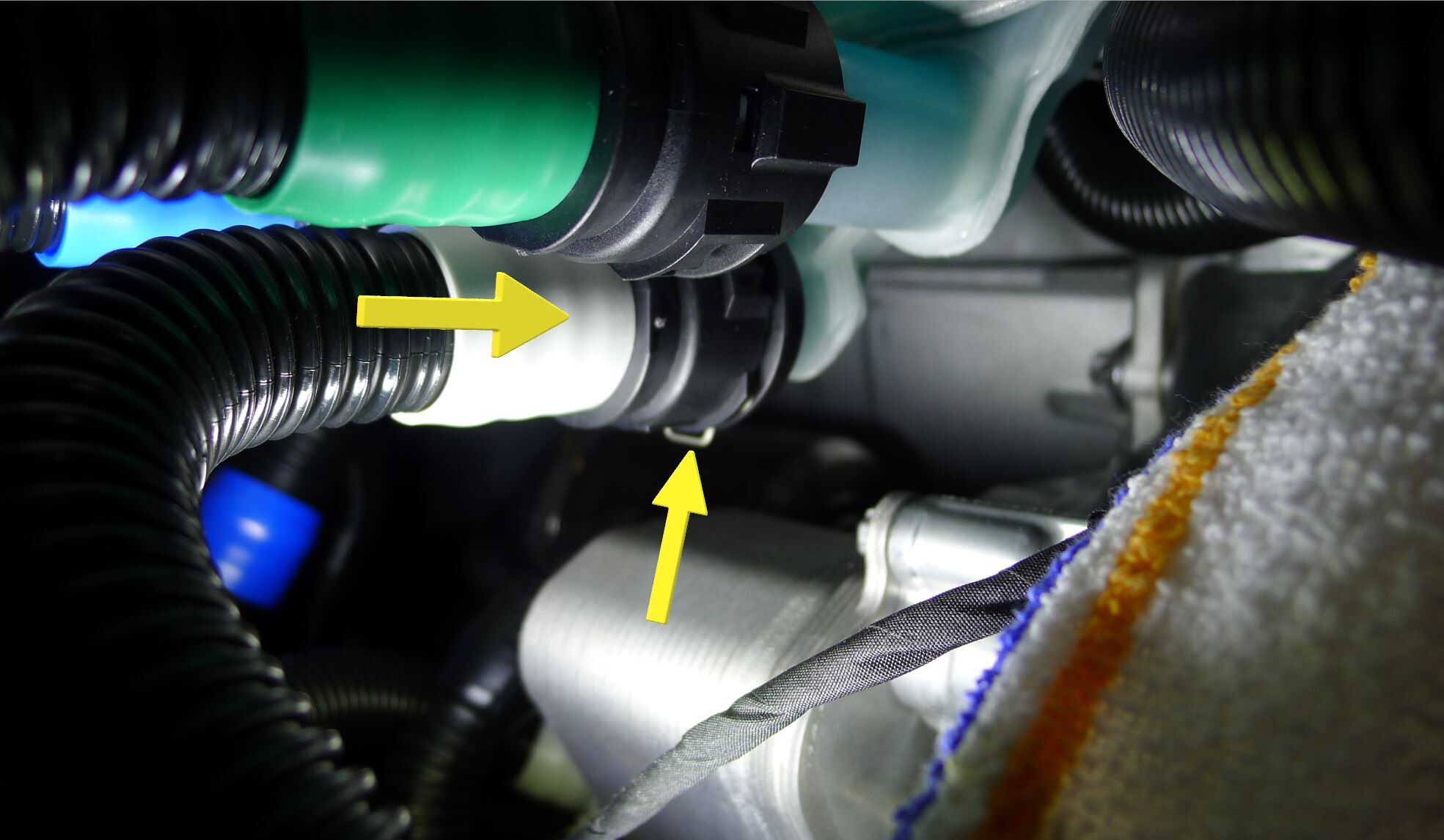

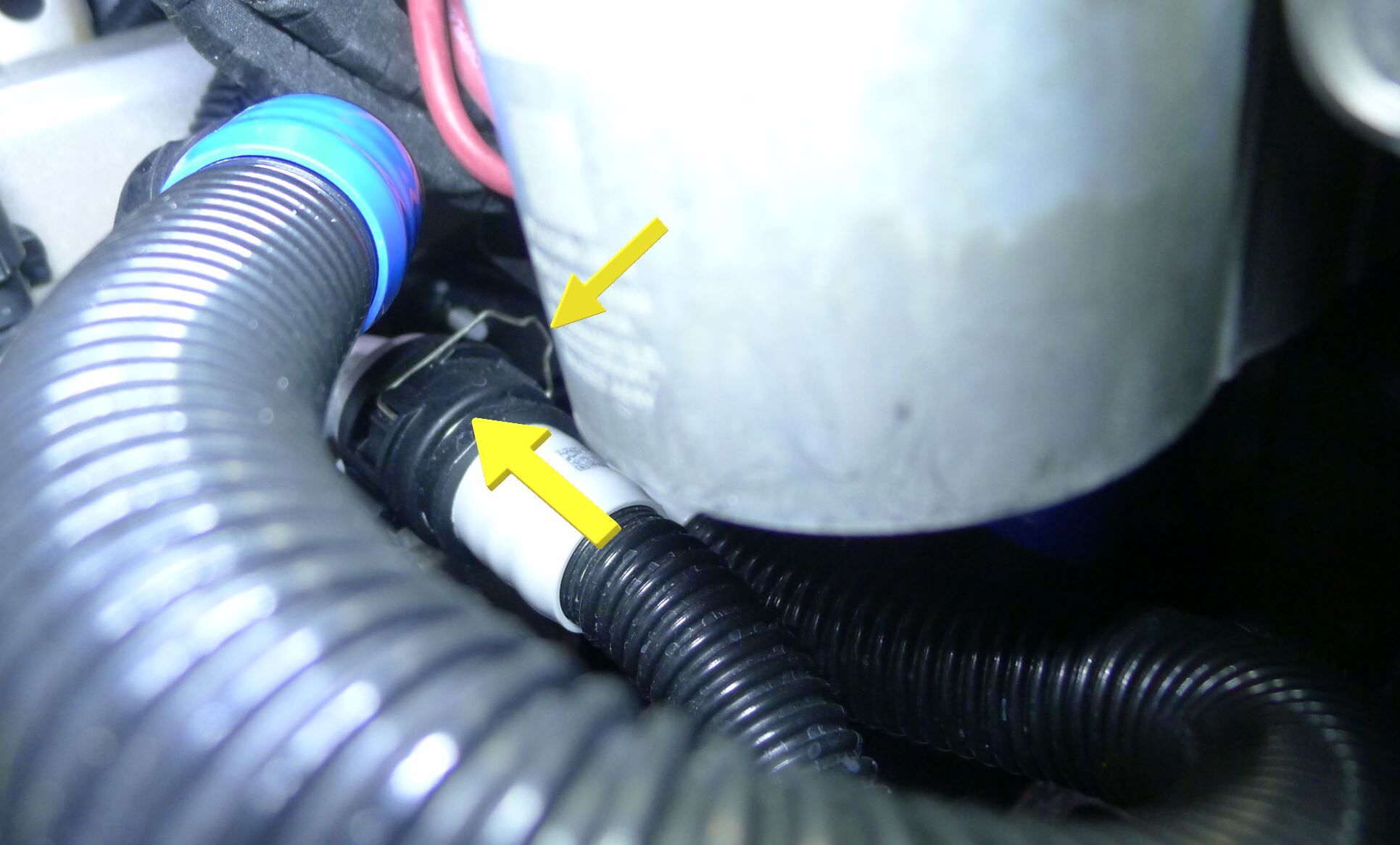

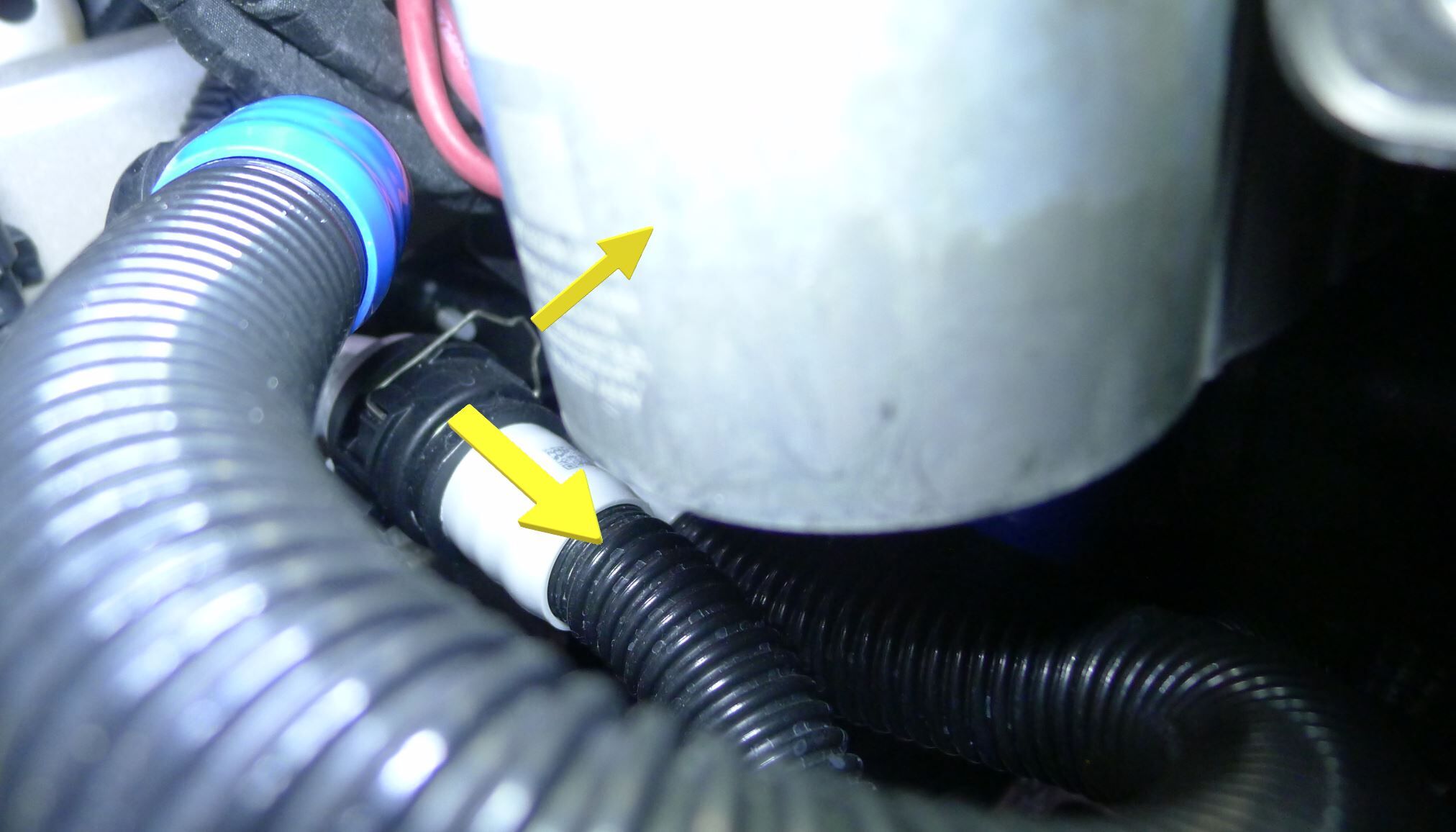

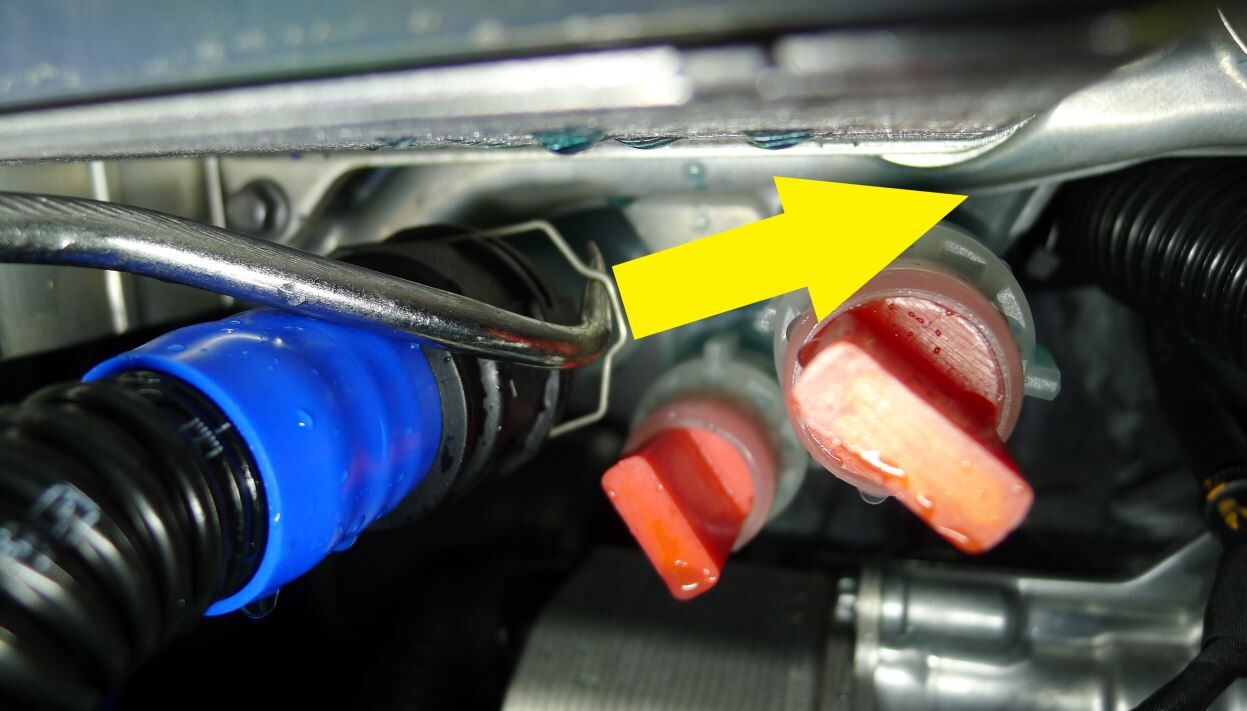

  11. 从超级歧管上松开动力总成散热器回流软管。
    注
    1 个软管卡子，2 个塞子，塞住两端。

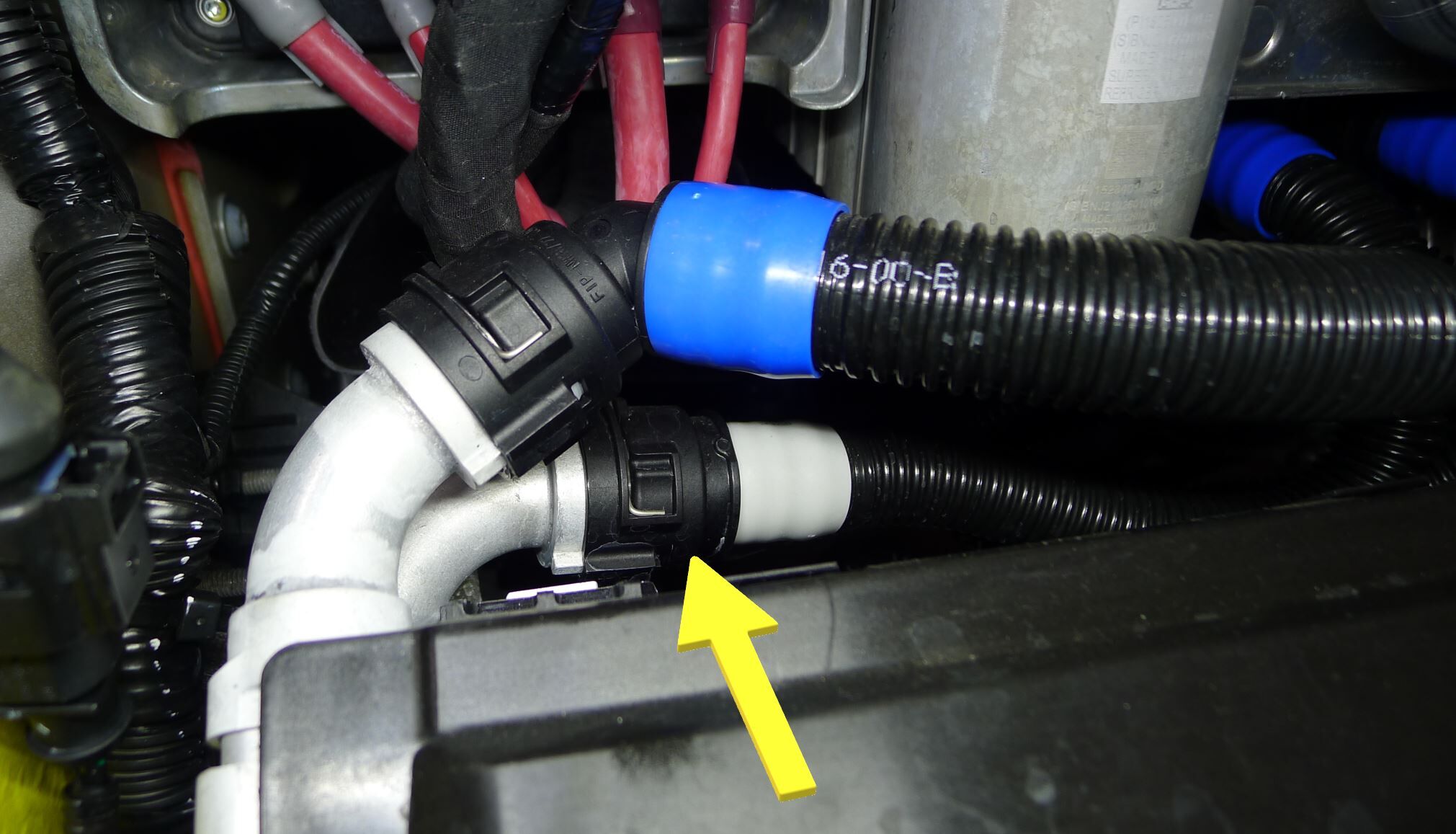

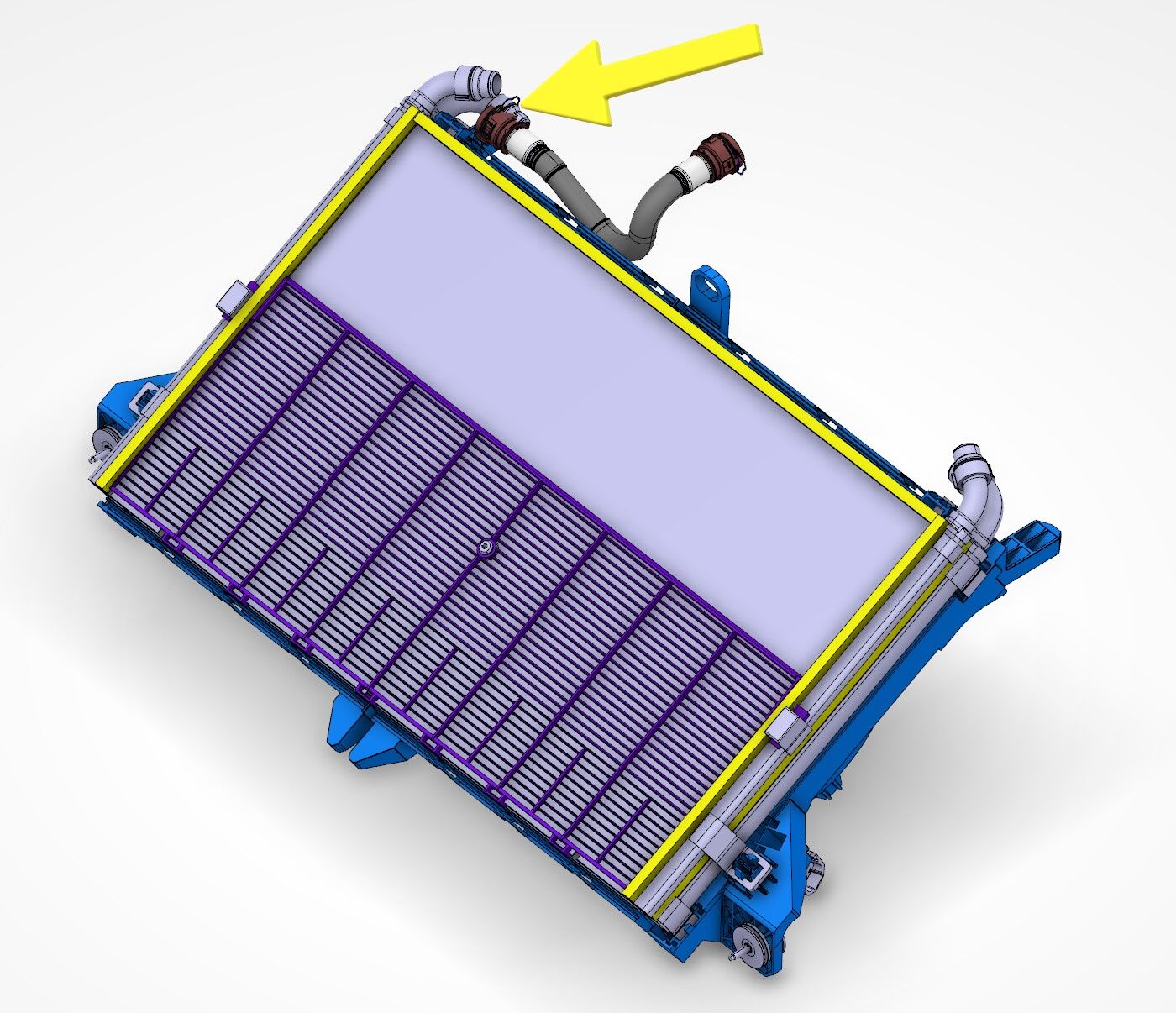

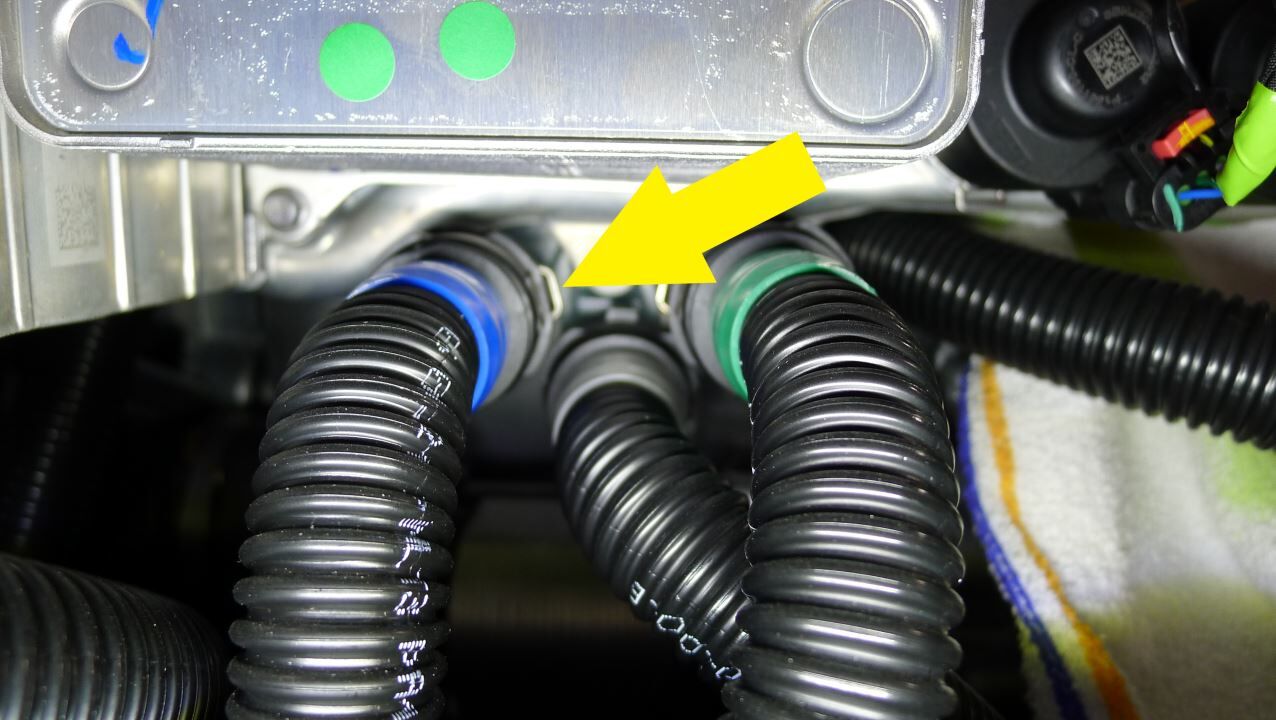

  12. 从散热器回流管上松开动力总成散热器回流软管。
    注
    1 个软管卡子，2 个塞子；塞住两端；根据需要用吸水性材料覆盖连接器；从车上拆下。

安装

  1. 将动力总成散热器回流软管固定到散热器回流管。
    注
    1 个软管夹；拆下所有塞子，执行推拉推测试。
  2. 将动力总成散热器回流软管固定到超级歧管。
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  3. 取走超级歧管下方的吸水性材料。
    注
    根据需要清除多余的残留物。
  4. 完全升起车辆，然后将举升机降低至锁止位。
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
  5. 取走车辆下方的冷却液收集器。
  6. 清除车辆上的残留冷却液。

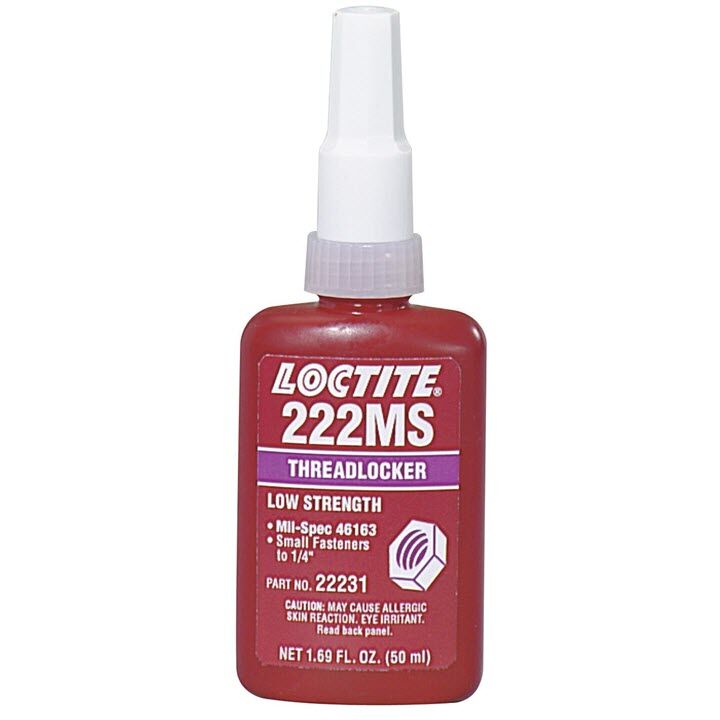

  7. 向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的固定件。
    注
    9 个螺栓，10 mm，6 Nm。
  8. 安装用于固定前流线型护板的卡子。
    注
    5 个推拉式夹。

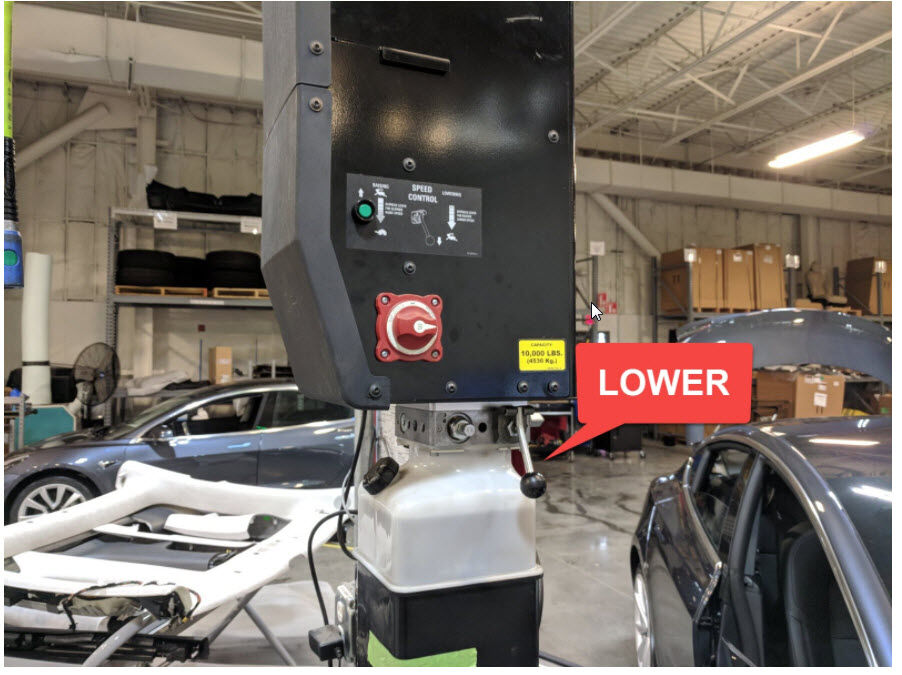

  9. 完全降低车辆。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。

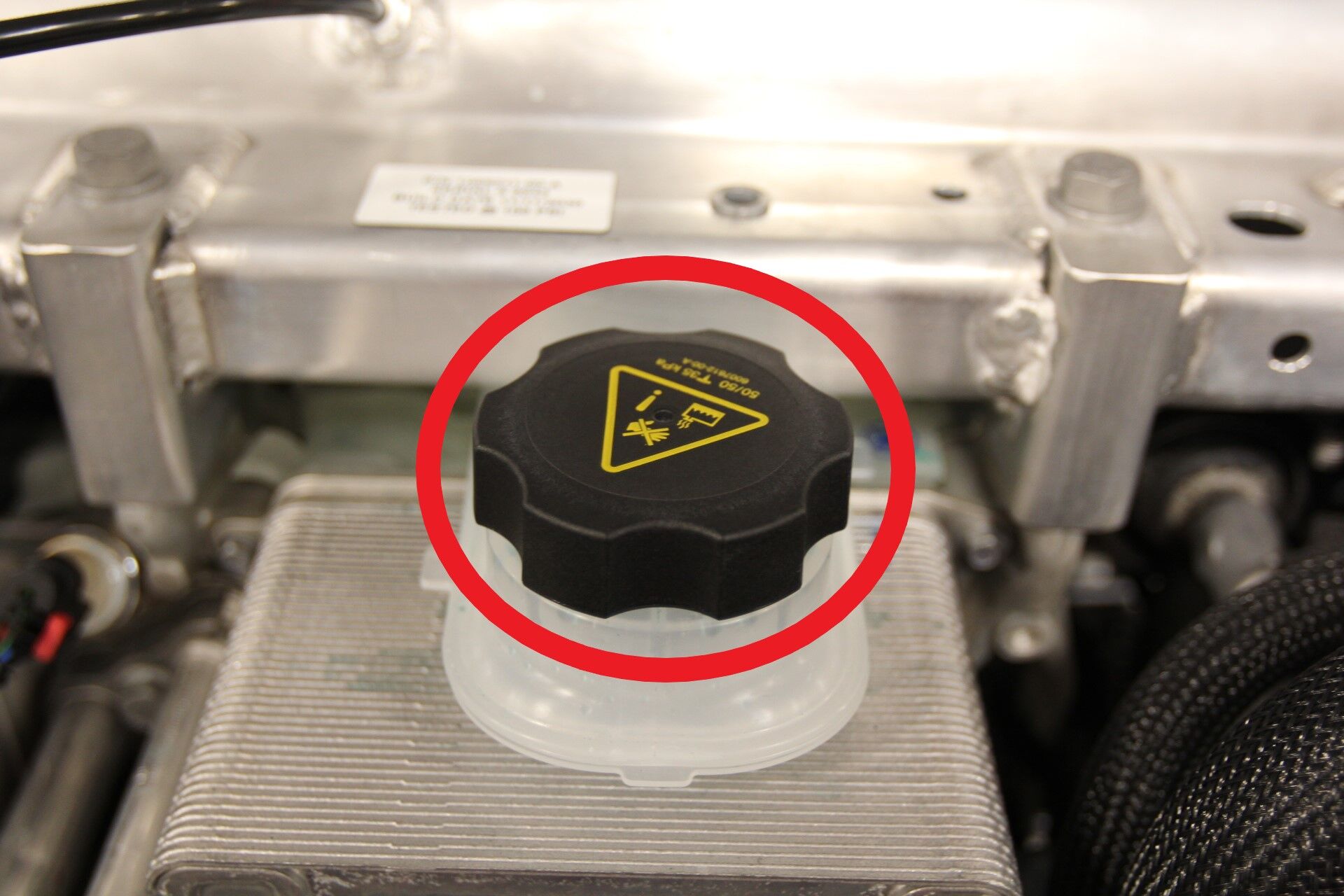

  10. 拆下冷却液罐罐盖。

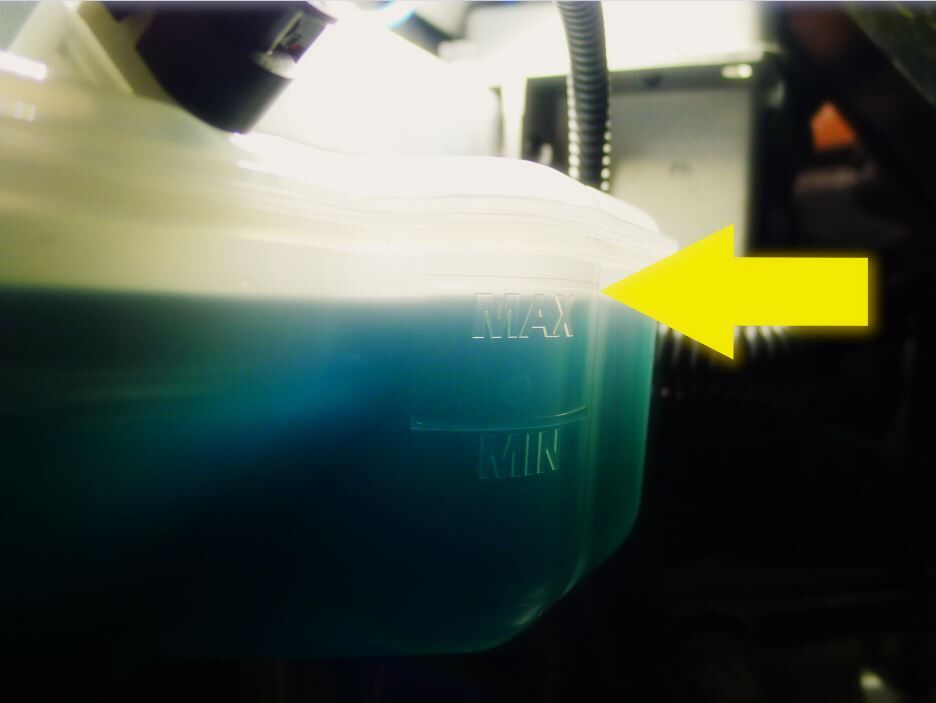

  11. 将冷却液加注至适当液位。
    注
    确保液位加注至 Max 线处。

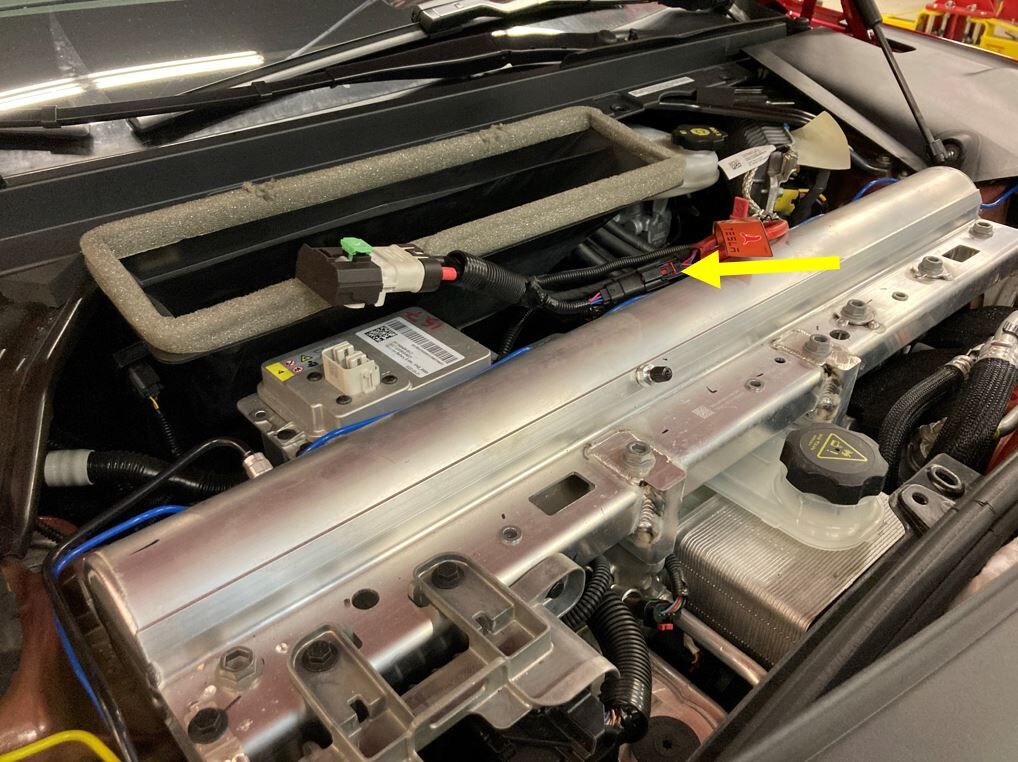

  12. 连接紧急响应回路和低压电池连接器。
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后接合绿色锁片。
  13. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    注
    此时冷却液泵将发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后，点击左上角的 "X" 关闭窗口。
  14. 检查冷却液液位，按要求加满。
    注
    确保液位位于 Max 线处；按要求加满冷却液。
  15. 安装冷却液罐罐盖。
  16. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  17. 将车辆驶离举升机。
    注
    将机架臂降至最低并从车底移走；将空气悬架退出“千斤顶模式”。
