传动装置 - 行人保护 - 左侧（欧洲、中东和非洲）（拆卸和更换）

校正代码 20300122 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 6 日：重新组织了程序。
警告
如果维修或处理不当，辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开，必须更换特定部件，并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下前备箱左侧和右侧挡板。请参阅 前备箱挡板 - 左侧（拆卸和更换）
  4. 断开低压电源请参阅 低压电源（断开和连接）。
  5. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。

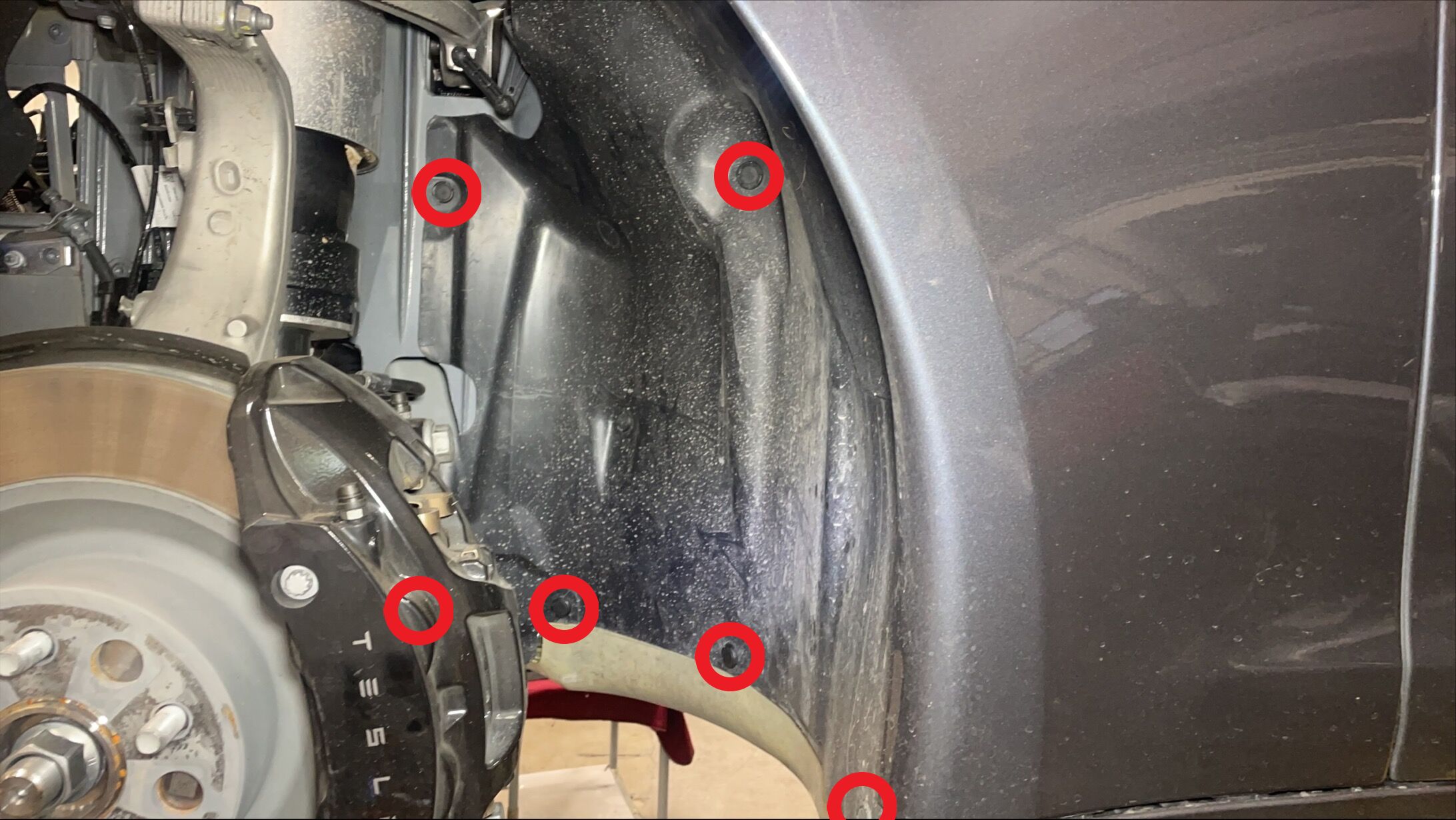

  6. 拆下将左侧前轮拱内衬固定到车辆的夹子 (x6)，以部分松开左侧前轮拱内衬的后部，然后将其放置一旁。

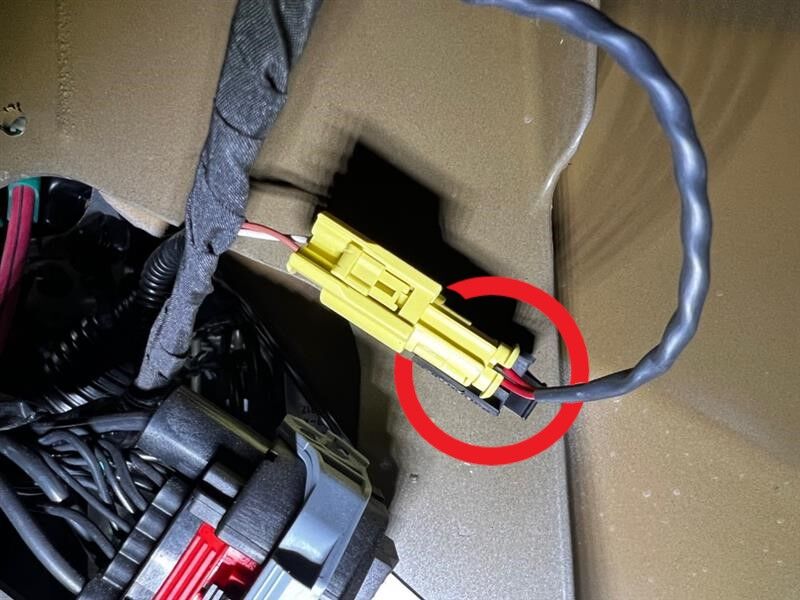

  7. 向外拉锁片以断开左侧行人保护执行机构电气连接器。

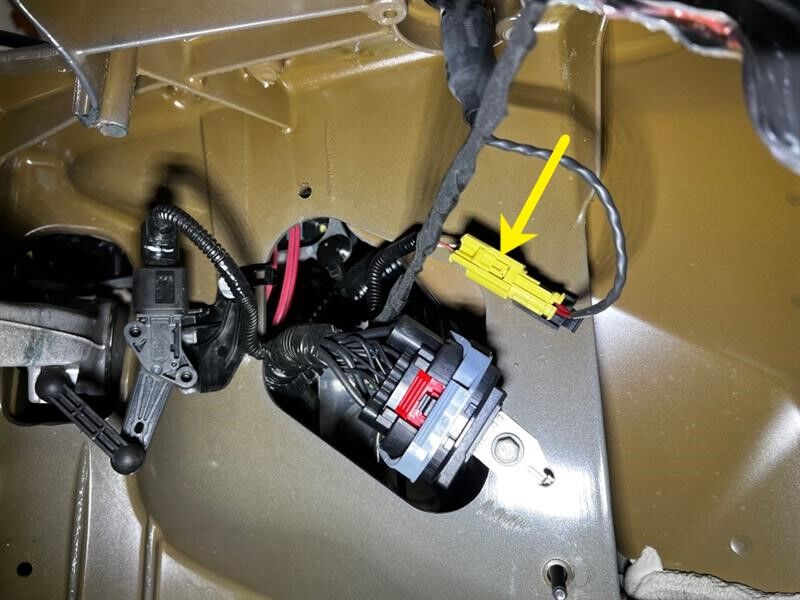

  8. 松开将左侧行人保护执行机构电气连接器固定到车身的夹子。
  9. 降低车辆。请参阅 举升车辆 - 双柱举升机。
  10. 拆下左侧和右侧雨刮器臂。请参阅 雨刮器臂 - 左侧（拆卸和更换）。
  11. 拆下左侧和右侧减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  12. 拆下前围篦网清洗器软管。请参阅 软管 - 清洗器 - 前围篦板（拆卸和更换）。

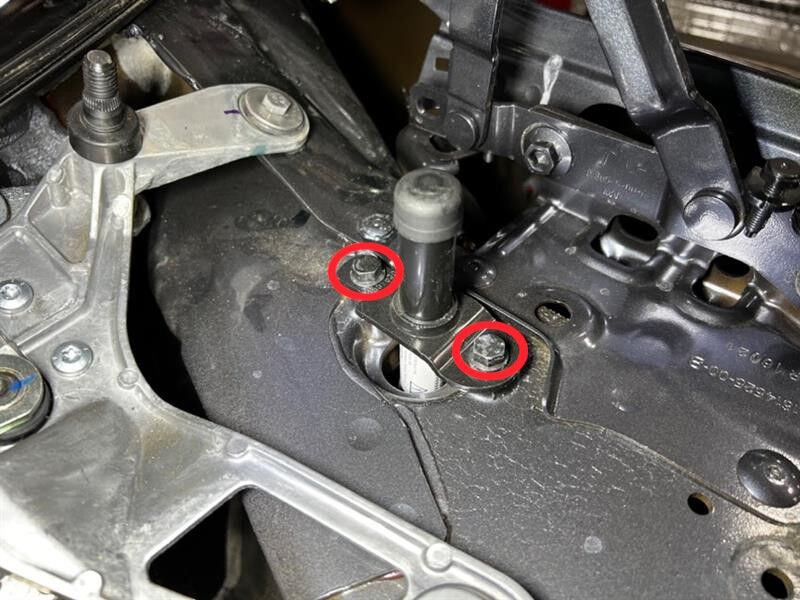

  13. 拆下将左侧行人保护执行机构固定到车辆的螺栓 (x2)。

安装

  1. 安装将左侧行人保护执行机构固定到车辆的螺栓 (x2)。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  2. 举升车辆。请参阅 举升车辆 - 双柱举升机。
  3. 安装将左侧行人保护执行机构电气连接器固定到车身的夹子。
  4. 连接左侧行人保护执行机构电气连接器。
  5. 安装将左侧前轮拱内衬固定到车辆的夹子 (x6)。
  6. 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）
  7. 连接低压电源。请参阅 低压电源（断开和连接）。
  8. 安装前围篦网清洗器软管。请参阅 软管 - 清洗器 - 前围篦板（拆卸和更换）
  9. 安装左侧和右侧雨刮器臂。请参阅 雨刮器臂 - 左侧（拆卸和更换）
  10. 安装左侧和右侧减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  11. 安装左侧和右侧前备箱挡板。请参阅 前备箱挡板 - 左侧（拆卸和更换）
  12. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  13. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
