制动卡钳 - 前 - 左侧（拆卸和更换）

校正代码 33010302 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 10 日：添加了带图像的备注，用于阐明防振夹的位置。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。

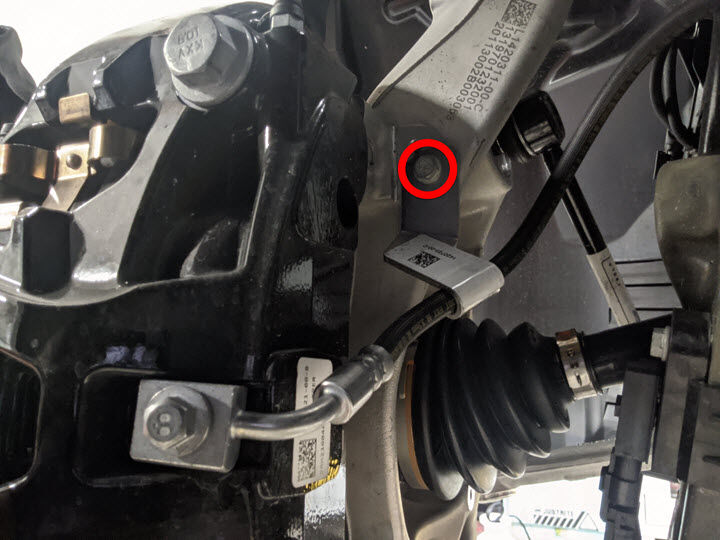

  3. 拆卸将制动软管固定到左前转向节的螺栓。
  4. 拆下将左侧前制动管路固定到左侧前空气弹簧模块的螺栓。

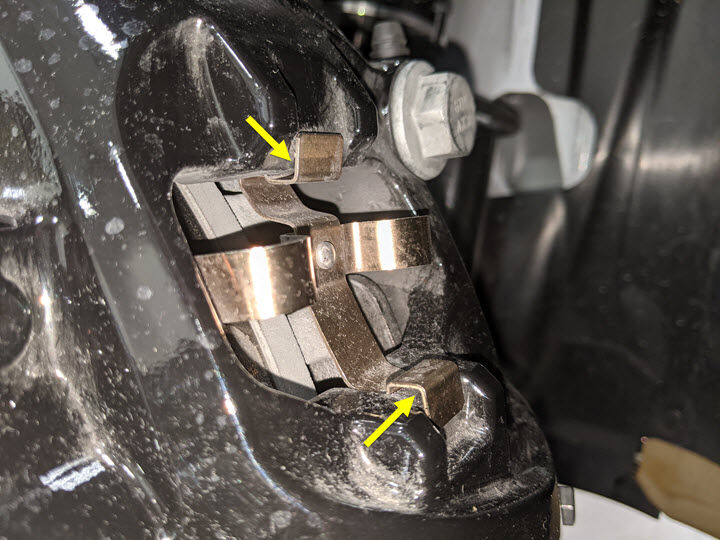

  5. 将制动片防震夹（2 个）从制动钳上拆下。
    警告
    制动片防振夹有弹簧结构。
  6. 在车辆左侧前角下方放置机油排放容器。
  7. 拆下将制动管路固定到左侧前制动卡钳的琵琶状螺栓，收集机油排放容器中损失的任何油液。
  8. 断开左侧前制动软管与左侧前制动管路的连接，收集机油排放容器中损失的任何制动液。

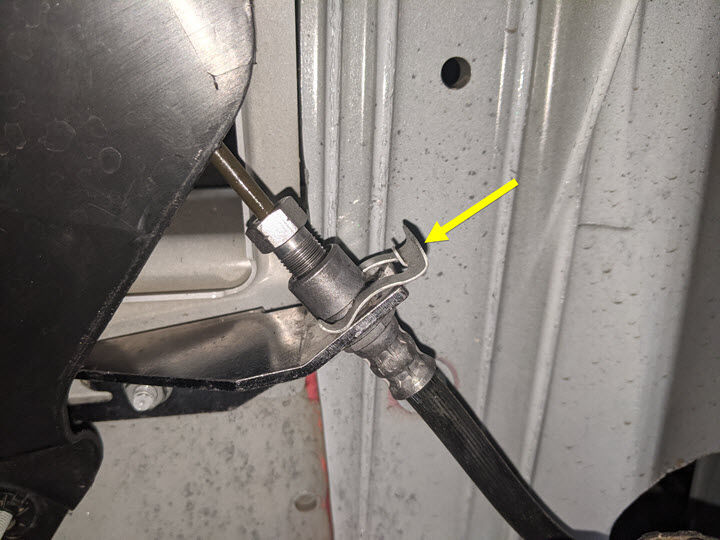

  9. 拆下将左侧前制动软管固定到安装支架的卡子，并从车辆上拆下制动软管。
  10. 从左前转向节上拆下左前制动钳。
    注
    如果已经拆下防振线卡子，则支撑制动片。
  11. 从左侧前制动卡钳上拆下制动片。

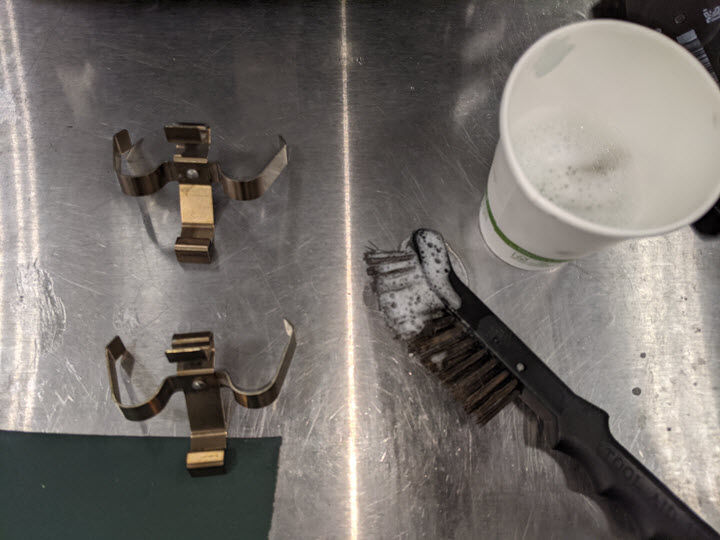

  12. 使用手刷和肥皂水清洁减振弹簧。

安装

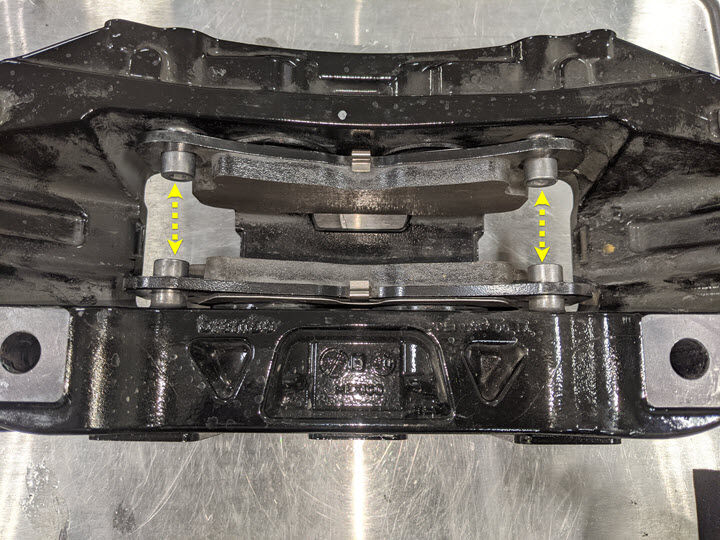

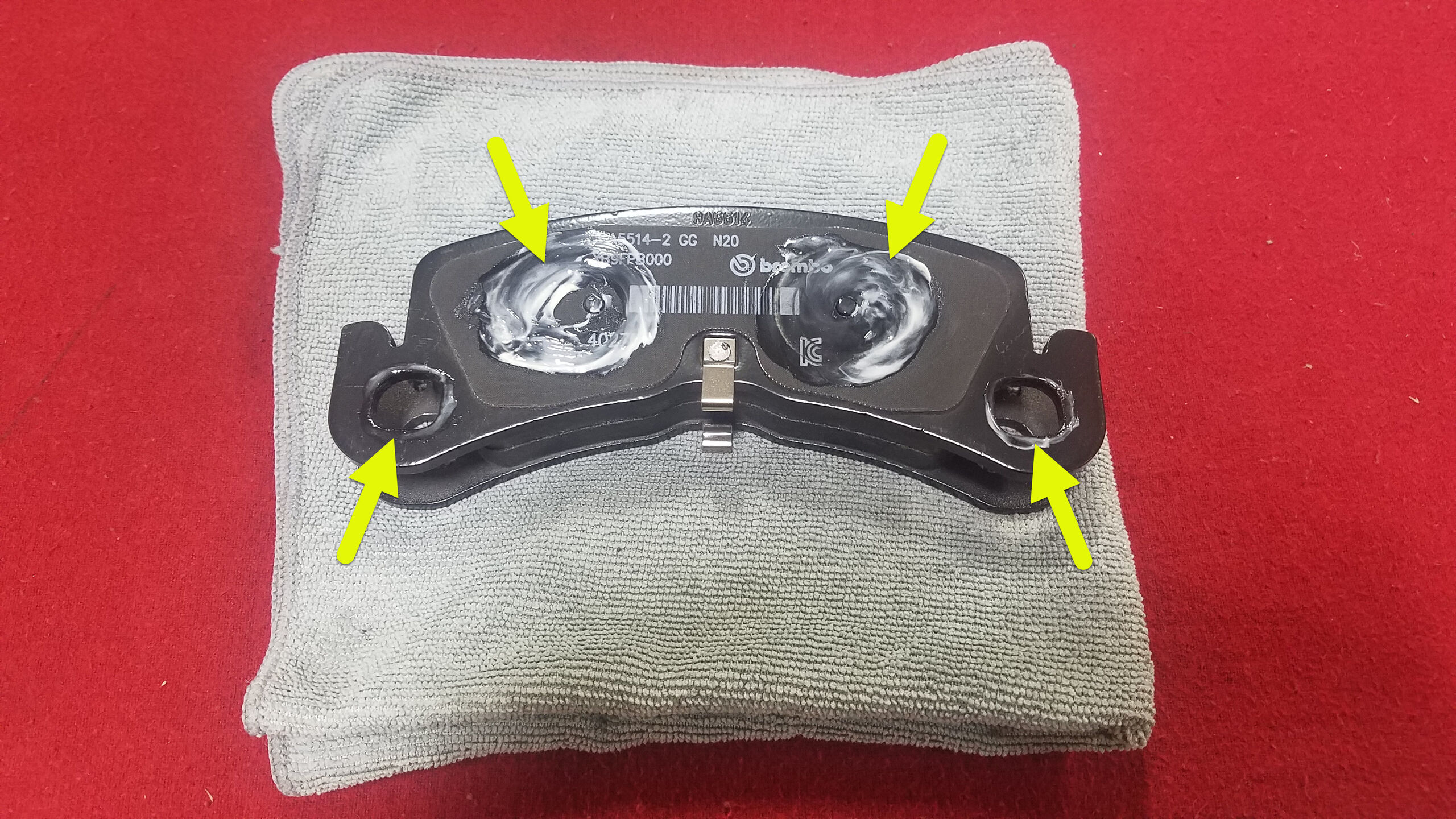

  1. 在制动片接触点上均匀涂抹一层 Silaramic 润滑剂。
  2. 将制动片安装到左前制动钳上。

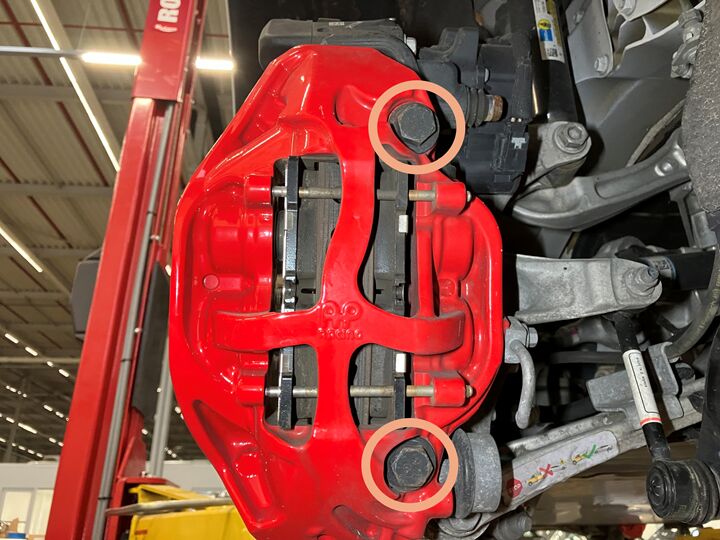

  3. 安装将左侧前制动卡钳固定到左侧前转向节的两个螺栓。
    注
    2 个螺栓，21 毫米，135 牛米
  4. 将左侧前制动软管放置到车辆，并安装将制动软管固定到安装支架的卡子。

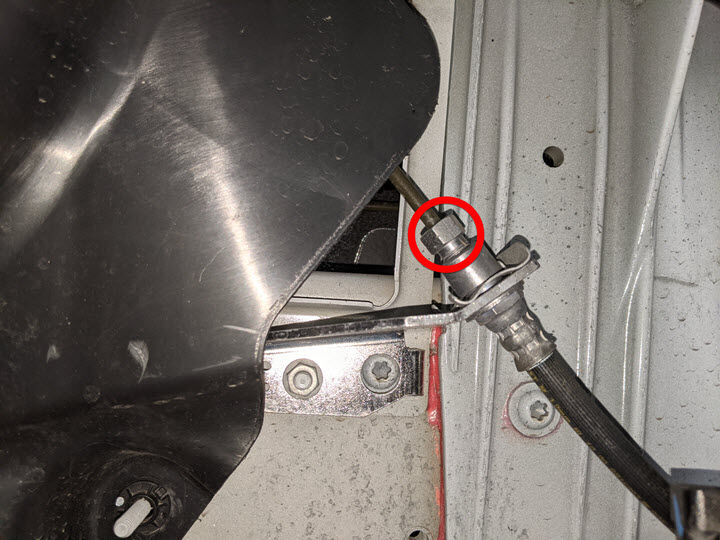

  5. 将左侧前制动软管连接到左侧前制动管路。
    注
    1 个螺母，12 毫米，16 Nm

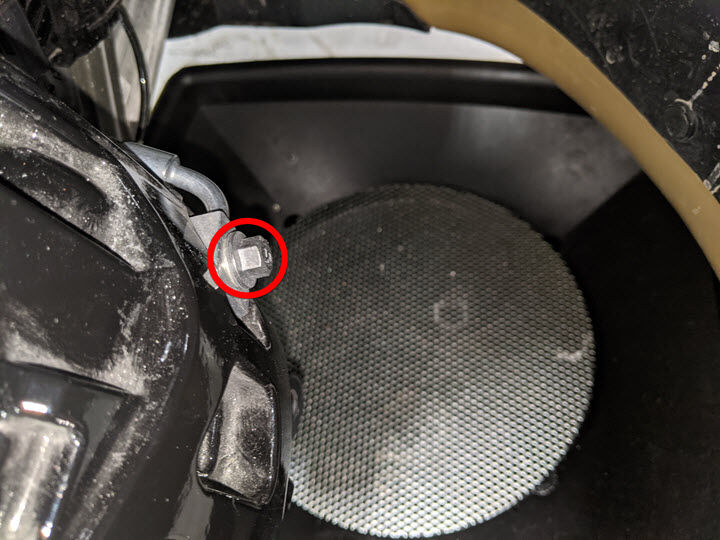

  6. 安装将制动管路固定到左侧前制动卡钳的琵琶状螺栓。
    注
    1 个空心螺栓，11 毫米，42 Nm
  7. 从车辆左侧前角下方拆下机油排放容器。

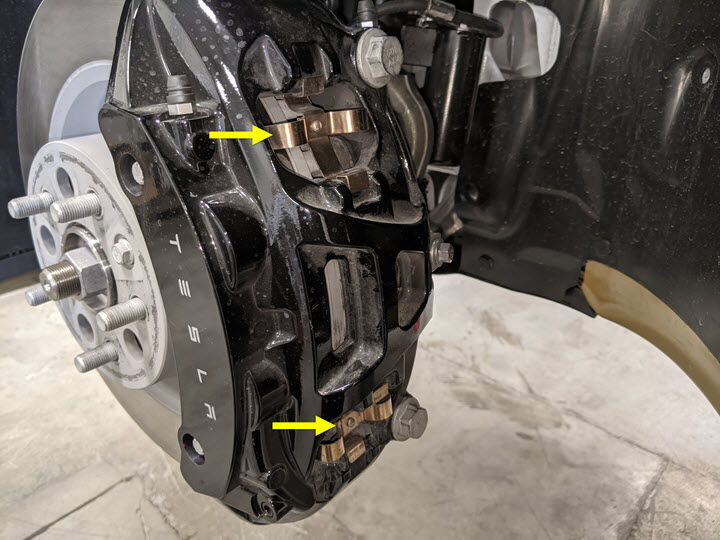

  8. 将制动片防振夹 (x2) 安装到左侧前制动钳上。
    注

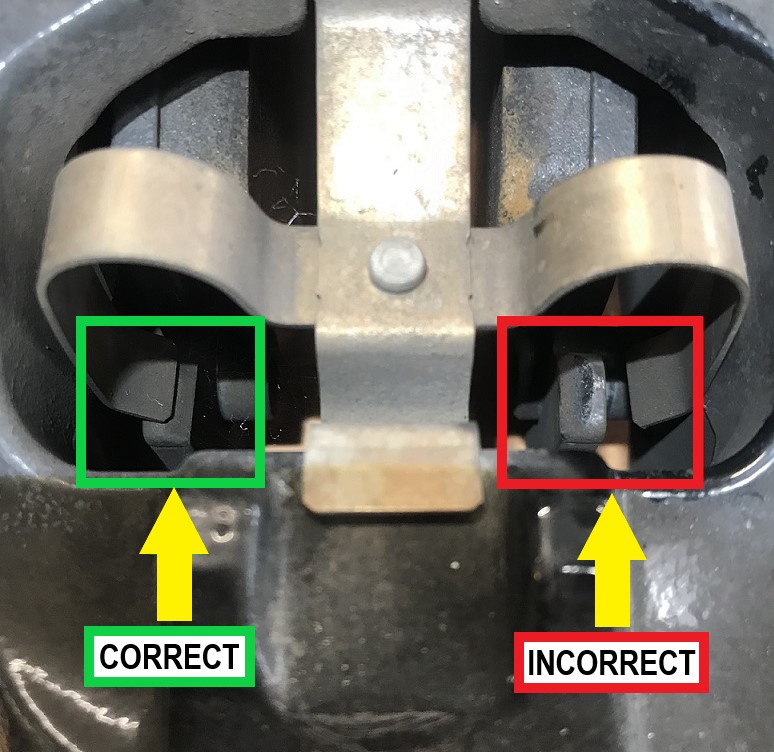

    每个防振夹上有 2 个锁片。确保正确地将防振夹安装到制动钳上。

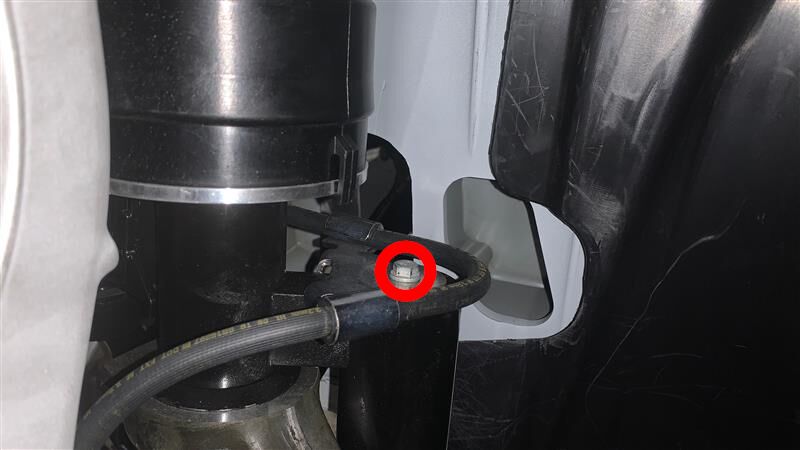

  9. 安装将制动软管固定到左侧前空气弹簧模块的螺栓。
    注
    1 个螺栓，10 毫米，6 牛米
  10. 安装将制动软管固定到左前万向节的螺栓。
    注
    1 个螺栓，10 毫米，6 牛米
  11. 对左侧前轮进行制动液冲洗。请参阅 制动液排放/冲洗（拆卸和更换）。
  12. 进行车辆道路测试，期间在防抱死制动系统启用的情况下多次停车，确保制动踏板触感及性能正常。
