传感器 - 压力管（行人保护） （欧洲、中东和非洲地区）(EMEA)（拆卸和更换）
校正代码
20202012 0.48
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2026-08-06: 添加了断开/连接低压电池电源的步骤，并且重新调整了各步骤。
警告
如果维修或处理不当，辅助约束系统 (SRS) 部件可能引发危害。请参阅 气囊和辅助约束系统 (SRS) 预防措施
警告
气囊或座椅安全带预紧装置一旦展开，必须更换特定部件，并检查其他部件是否损坏。请参阅《碰撞维修手册》查看必须检查和更换的零件的详细清单。
拆卸
-
将车辆停放在双柱举升机上。
提示确认车辆未处于充电状态。
- 断开低压电池电源。请参阅 低压电源（断开和连接）。
- 拆下前保险杠饰板请参阅 饰板总成 - 前（拆下和安装）。
-

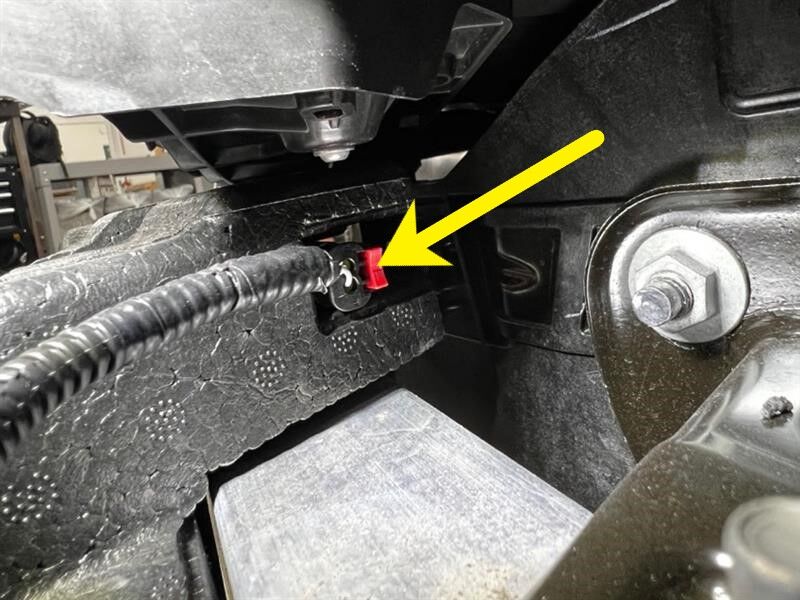

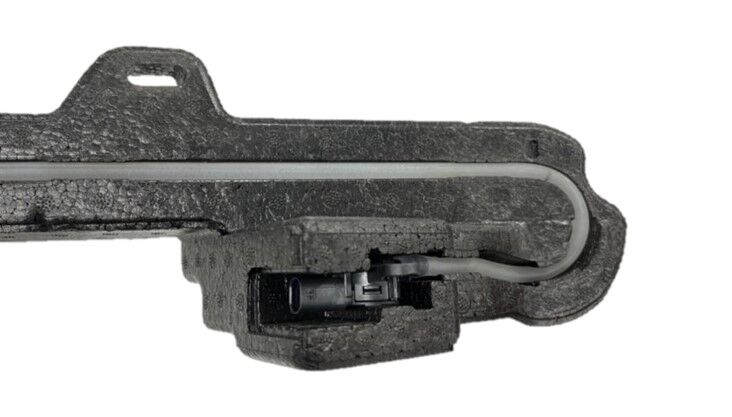

松开锁片，将右侧压力管传感器连接器断开。
-

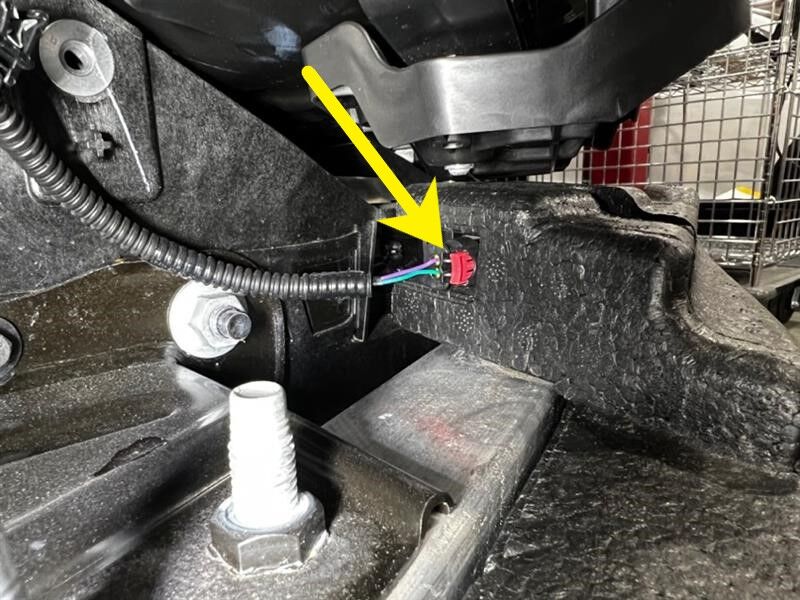

松开锁片，将左侧压力管传感器连接器断开。
-

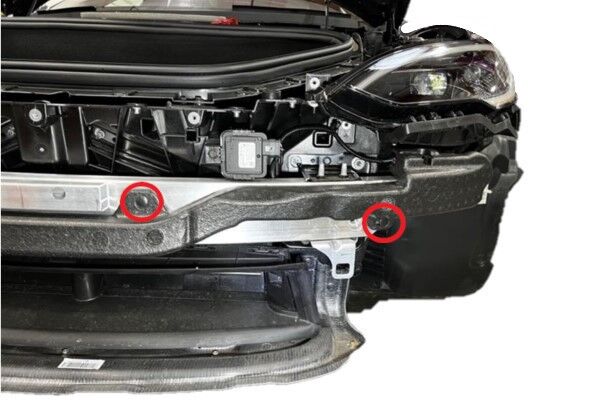

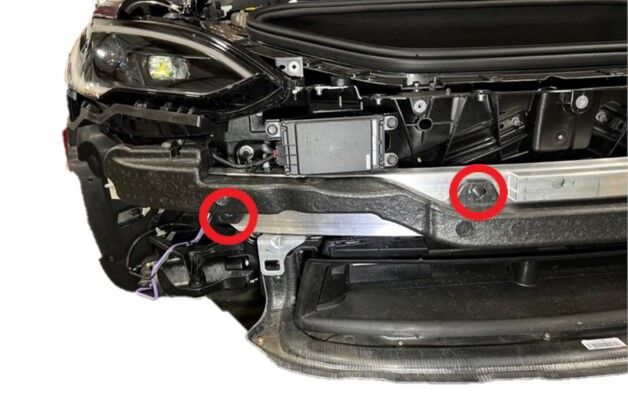

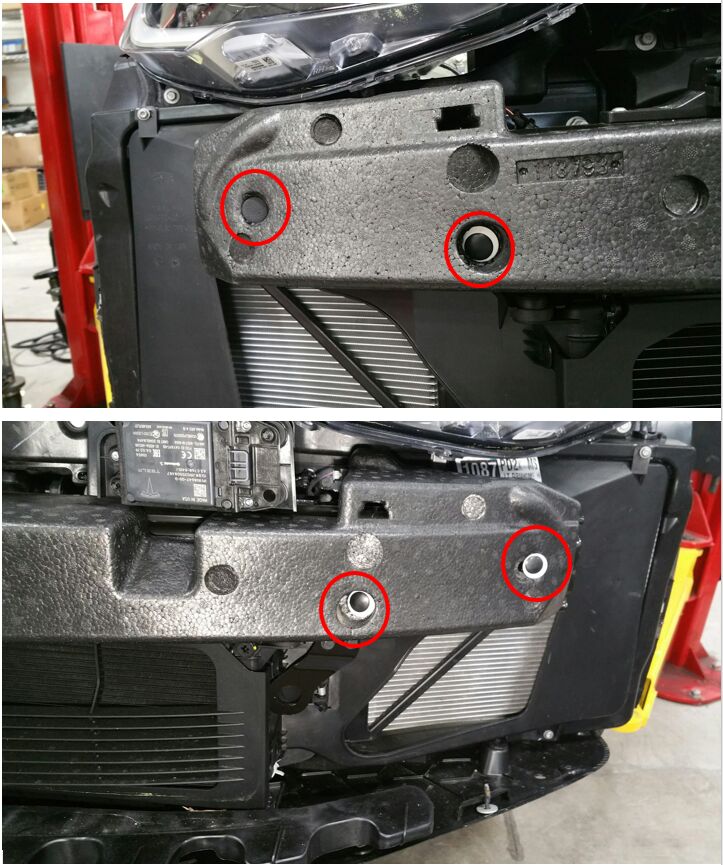

拆下将前保险杠泡沫固定到前保险杠梁的刷夹（4 个）。
注如果夹子和保险杠梁泡沫已损坏，则需进行更换。
-

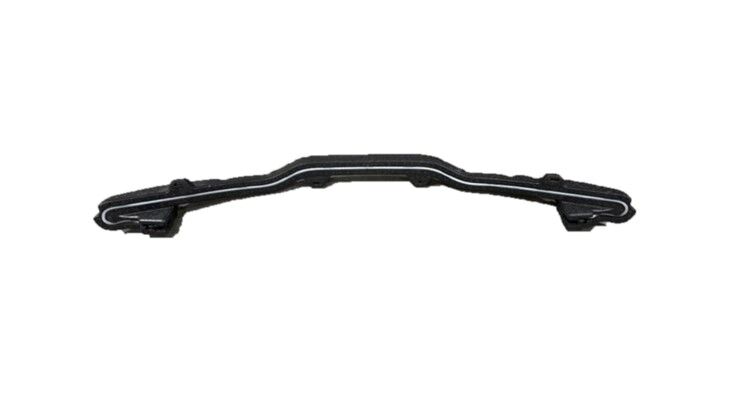

将保险杠泡沫从车辆上拆下。
-

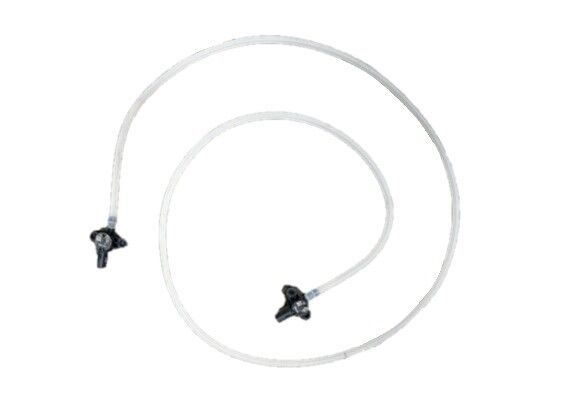

将压力管从保险杠泡沫上拆下。
安装
-

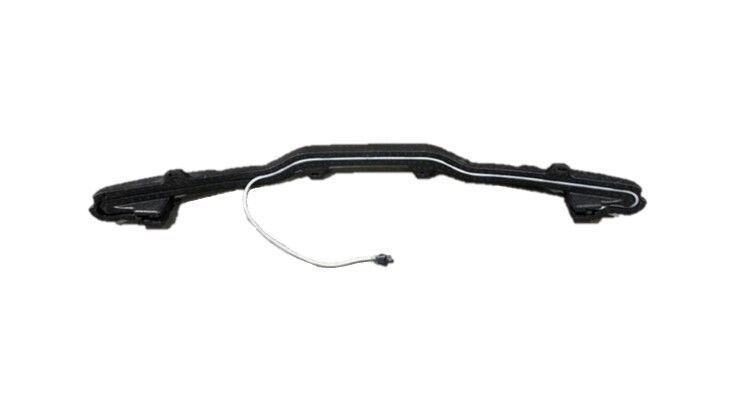

将压力管安装到保险杠泡沫上。

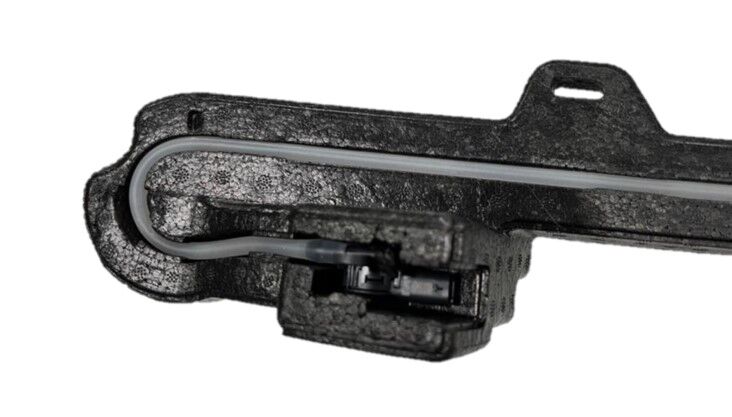

注将压力管传感器插入泡沫总成中时，请确保管道上的中心标记与中间内侧的树形头卡子对齐，确保管道未扭曲。
-
将保险杠泡沫放置到前保险杠梁上。
-
安装将保险杠泡沫固定到前保险杠梁的刷夹（4 个）。
-
重新连接左侧压力管传感器连接器，然后固定锁片。
-
重新连接右侧压力管传感器连接器，然后固定锁片。
- 安装前饰板请参阅 饰板总成 - 前（拆下和安装）。
- 连接低压电池电源。请参阅 低压电源（断开和连接）。
- 在触摸屏上，点击，退出空气悬架“千斤顶模式”。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： PROC_RCM_X_SERVICE-TASKSvia Service Mode Plus:Safety & Restraints ➜ Safety Testing ➜ RCM Service Tasksvia Toolbox:(link)
- 断开装有 Toolbox 3 的笔记本电脑。请参阅 Toolbox（连接和断开）。
- 在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
- 升起左侧前车窗并关闭左侧前车门。
- 将车辆从举升机上移走。
