手套箱（拆卸和更换）

校正代码 14051002 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2026-08-06: 针对膝部气囊 - 副驾位（拆卸和更换）程序添加了交叉引用，同时添加了“如有配备”的说明，以免混淆。

拆卸

  1. 打开右侧前车门，降低右侧前车窗。
  2. 将副驾位座椅向前移动。
  3. 拆卸右侧 A 柱中间饰板。请参阅 饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  4. 拆下右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
  5. 使用车辆触摸屏打开手套箱。
  6. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  7. 断开低压电源请参阅 低压电源（断开和连接）。
  8. 拆下仪表板右侧中部饰板。请参阅 饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
  9. 拆卸副驾位脚部空间盖板。请参阅 盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  10. 如有配备：拆下副驾位膝部气囊。请参阅 膝部气囊 - 副驾位（拆卸和更换）。

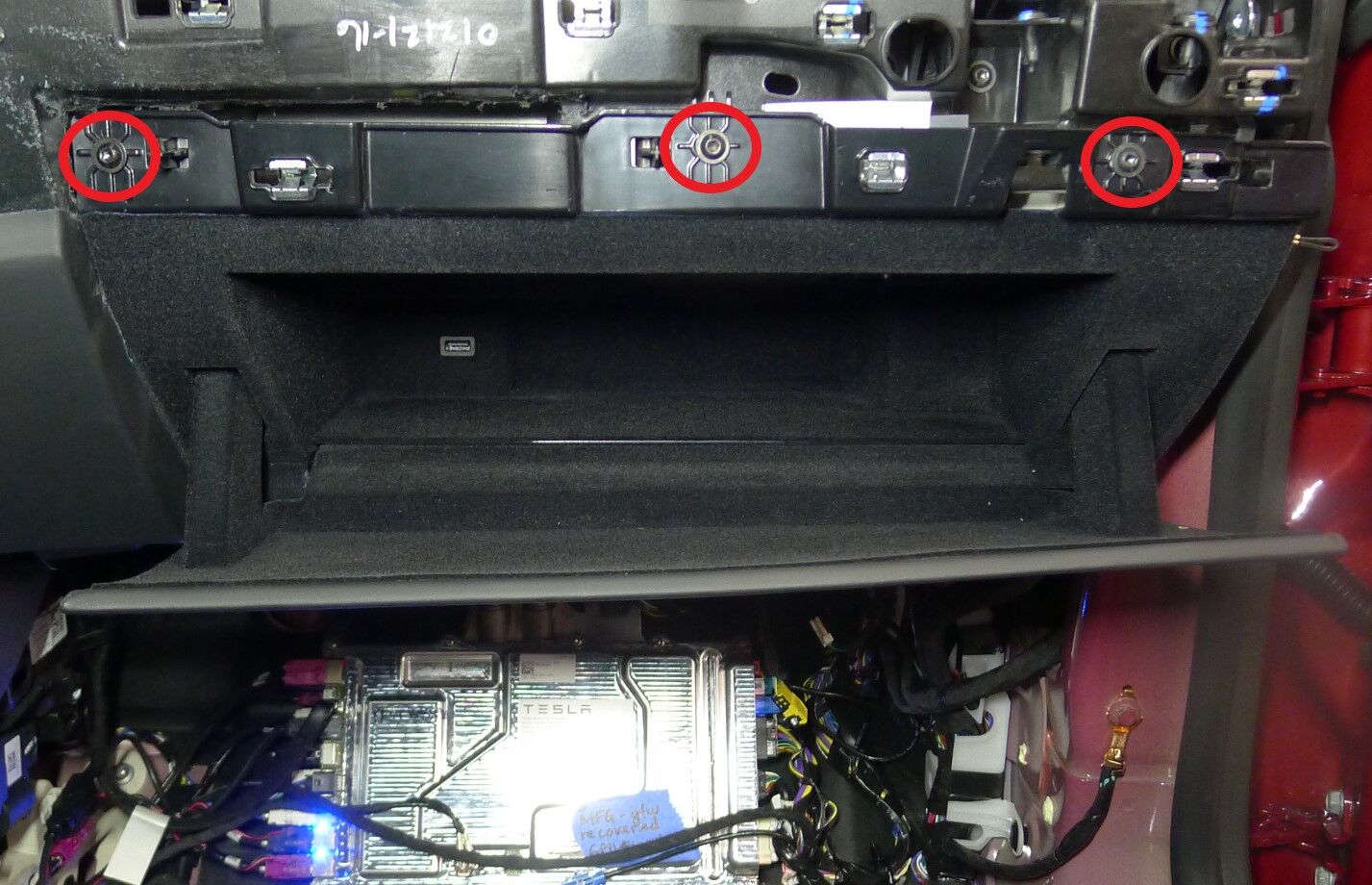

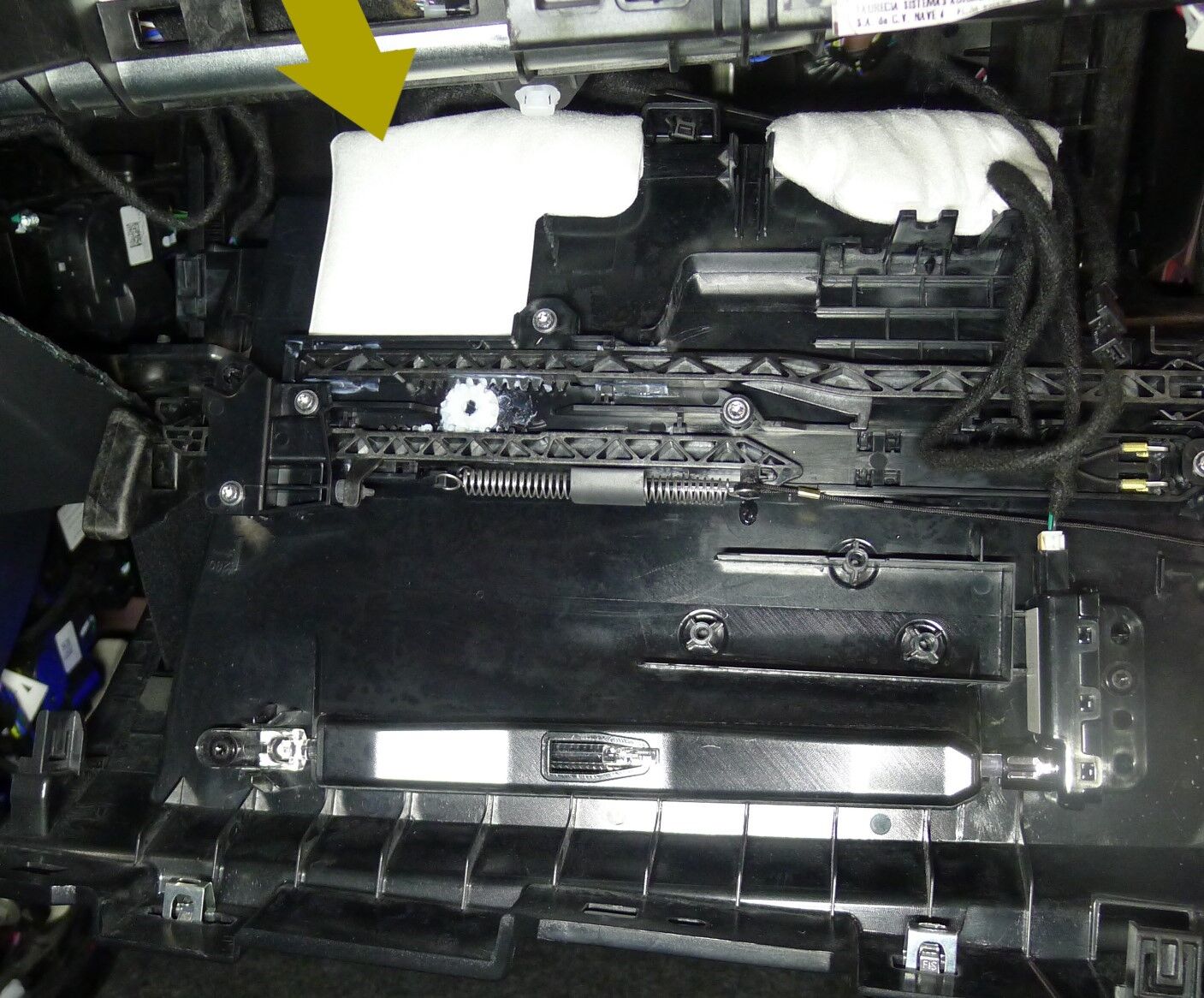

  11. 拆下将手套箱固定到车辆的螺钉（5 个），然后将手套箱从仪表板上松开。
    3 Nm (2.2 lbs-ft)
    警告
    请勿将手套箱总成从仪表板拖离过远，因为此处仍有连接器处于连接状态。
    提示
    推荐使用以下工具：
    • T20 套筒扳手

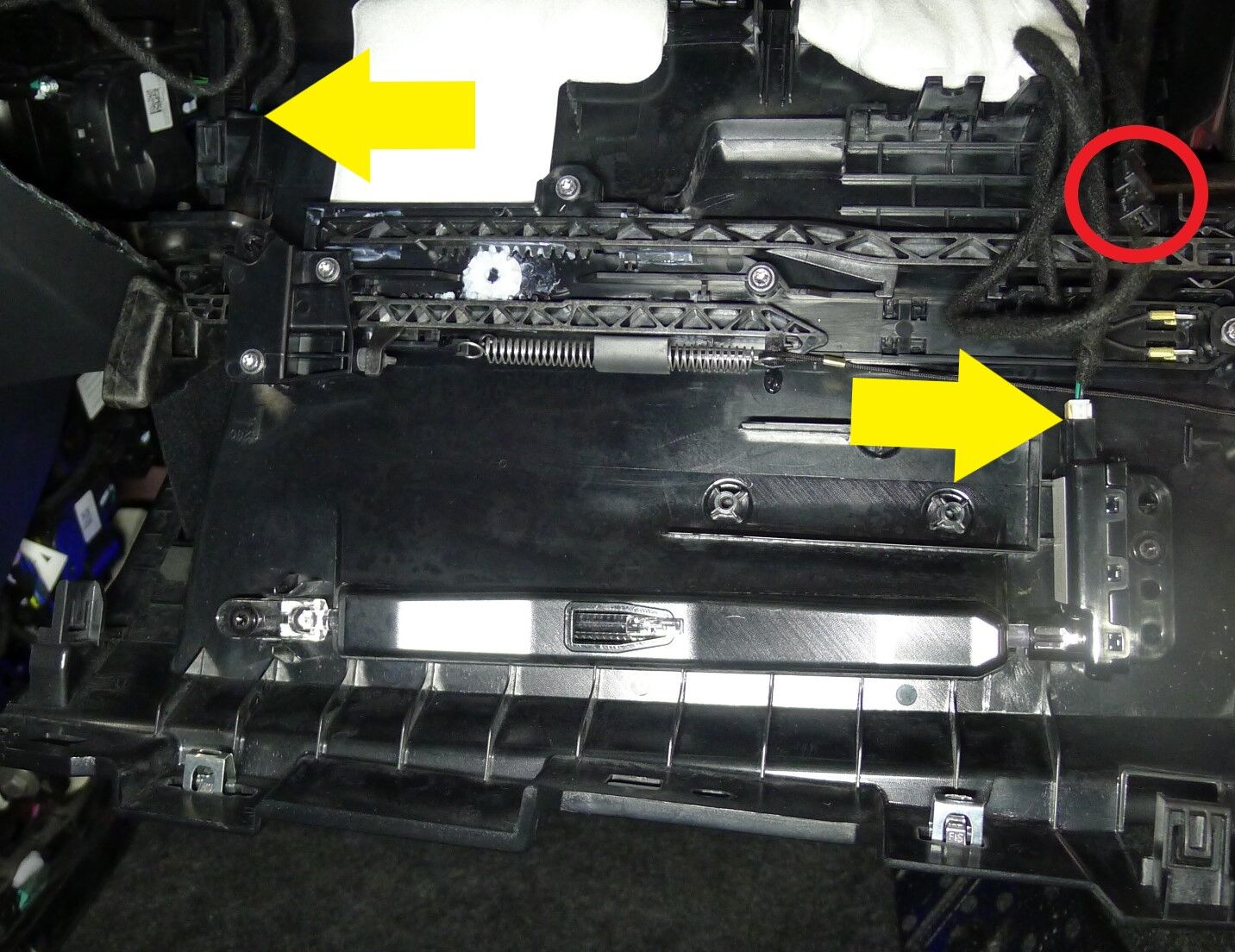

  12. 断开手套箱电气连接器（3 个）。

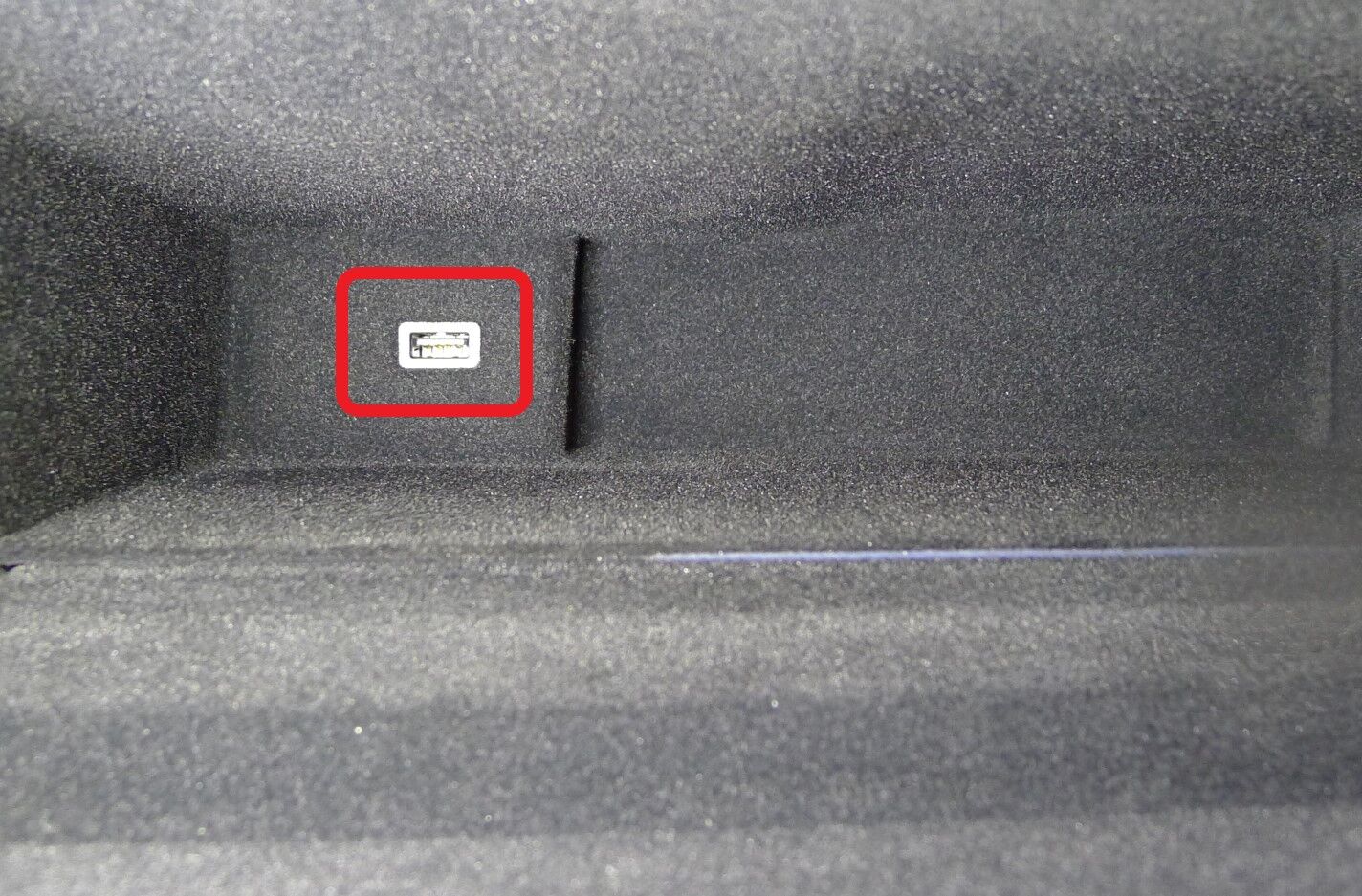

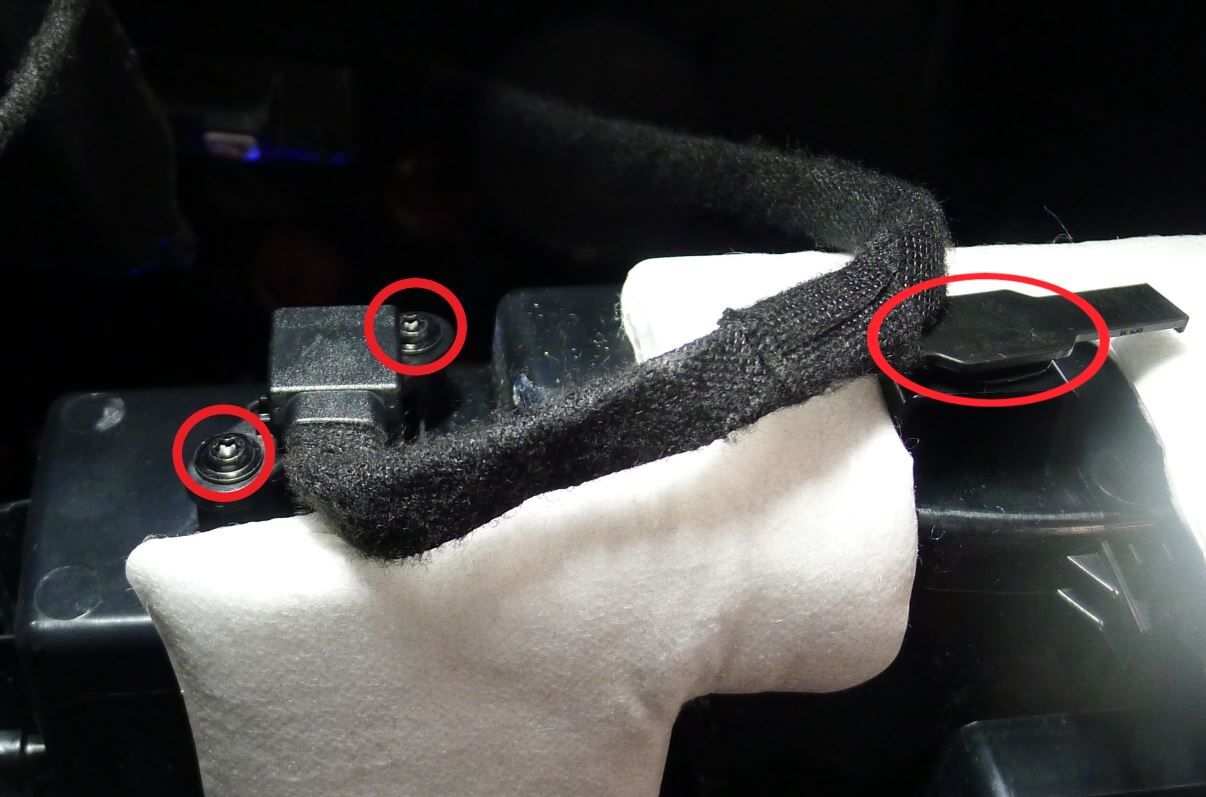

  13. 拆下螺钉（2 个），并松开将 USB 插口固定到手套箱总成的卡子，然后从手套箱总成上拆下插口。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 套筒扳手

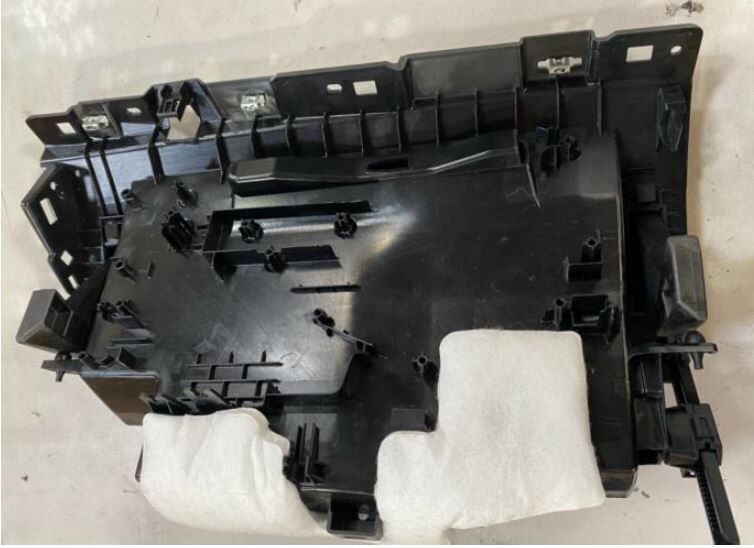

  14. 从车上拆下手套箱总成。

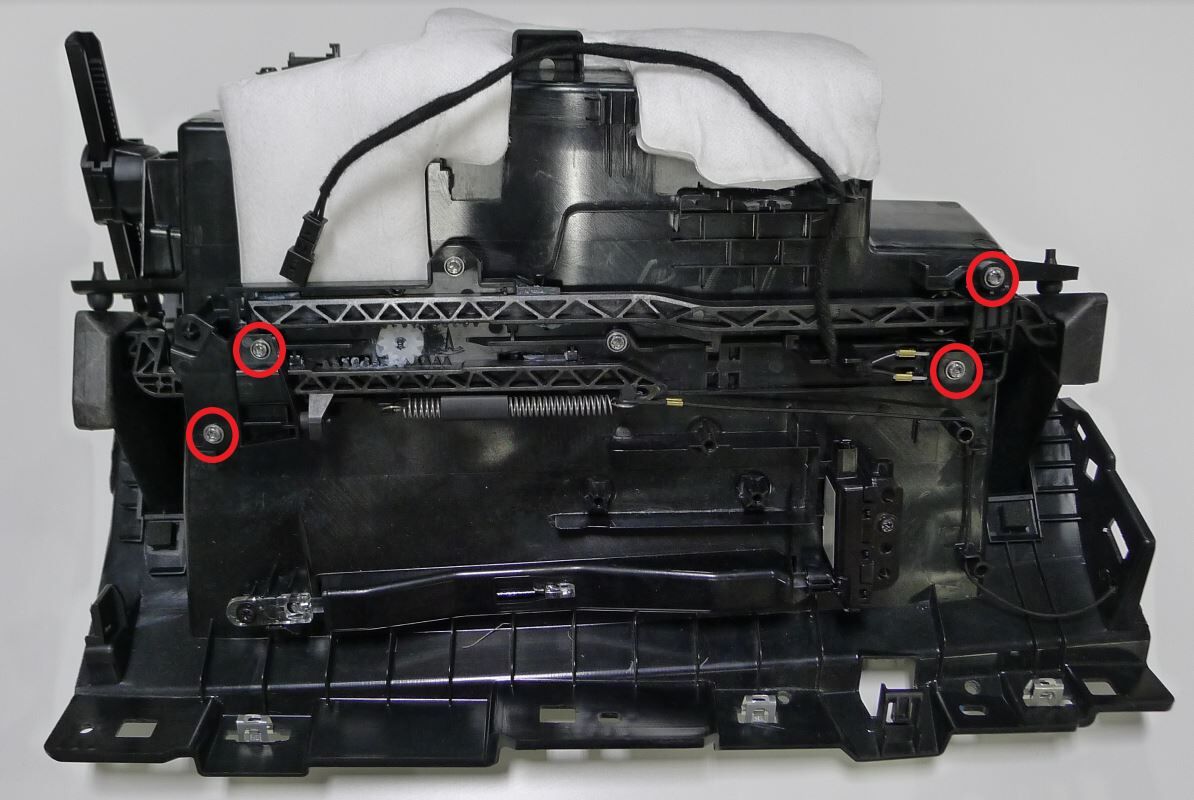

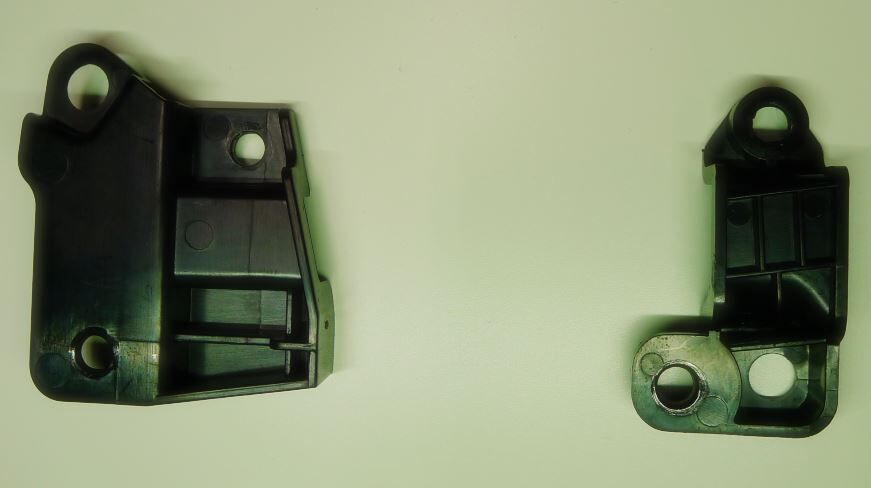

  15. 拆下将内侧和外侧 SMA 定位器垫板固定到手套箱总成的螺钉（4 个），然后从总成上拆下垫板。
    2 Nm (1.5 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 套筒扳手

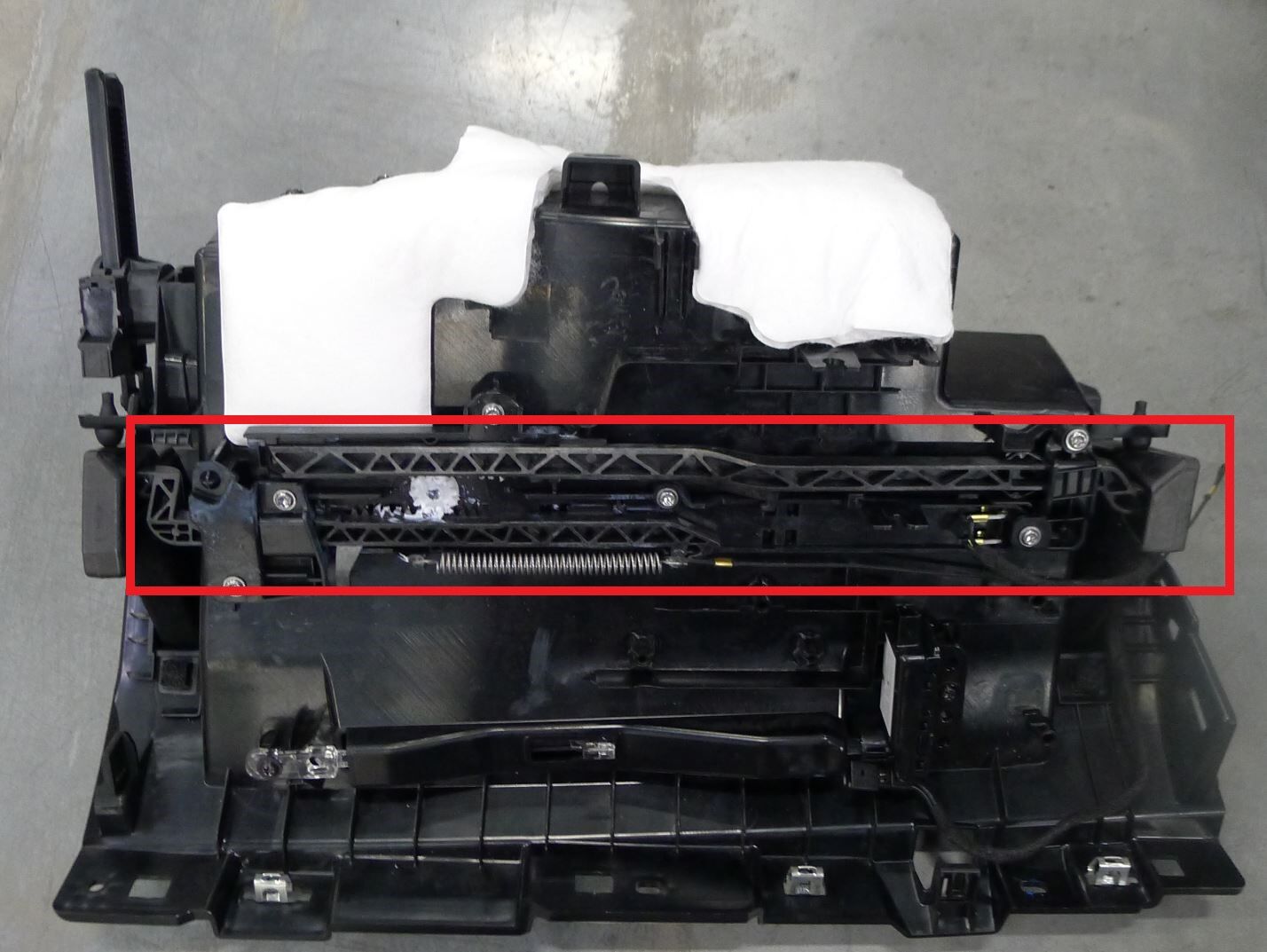

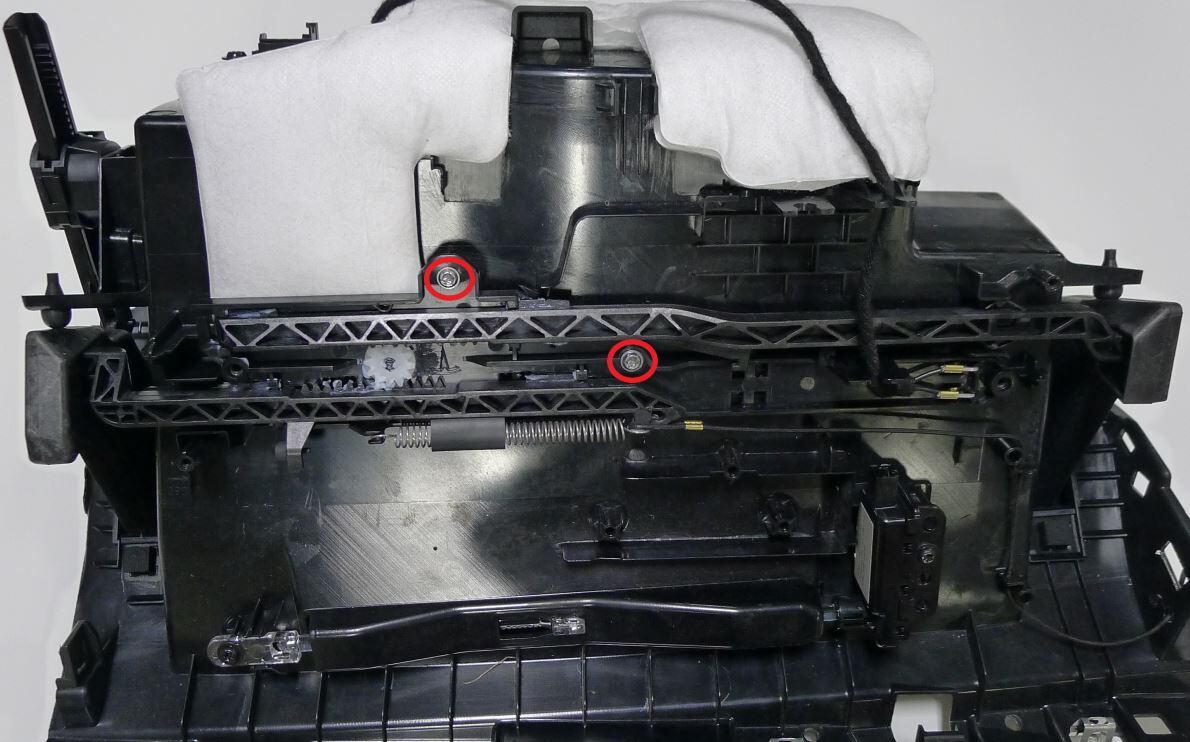

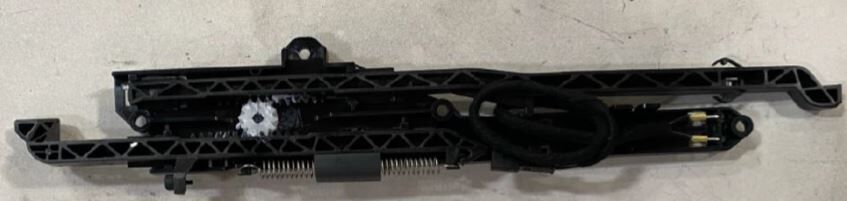

  16. 拆下将 SMA 闩锁固定到手套箱总成的螺钉（2 个），然后从总成上松开 SMA。
    2 Nm (1.5 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 套筒扳手

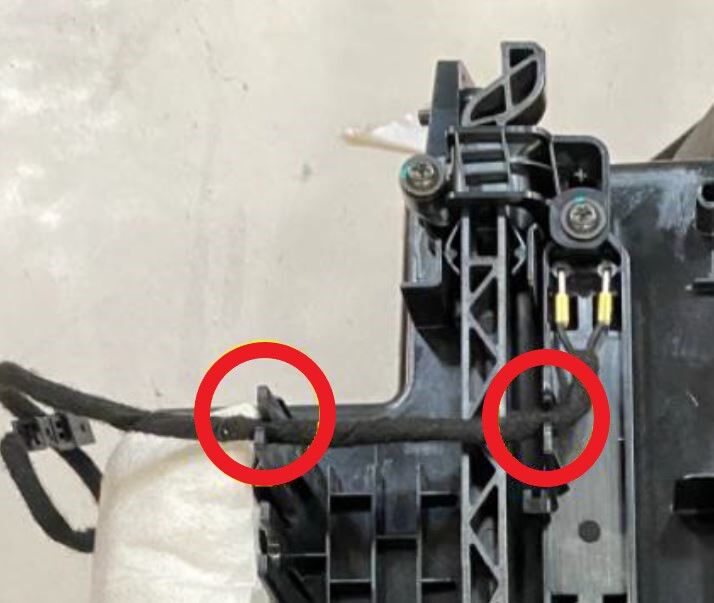

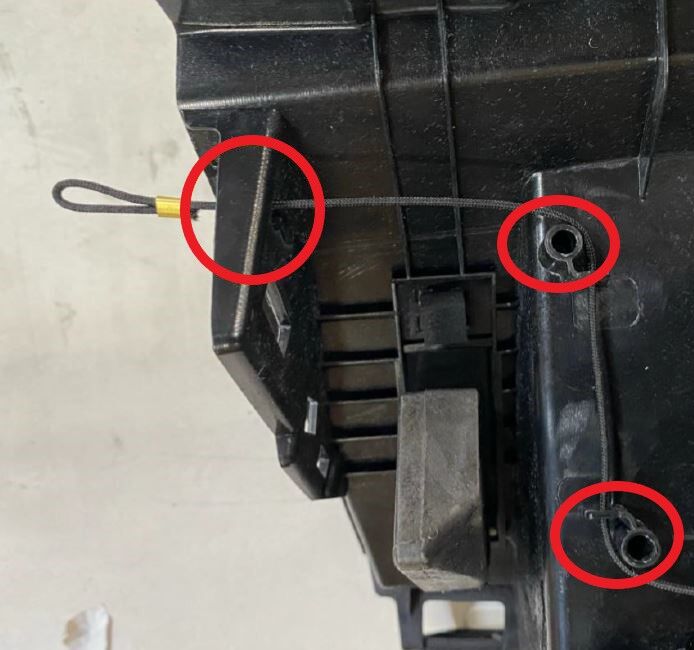

  17. 将手套箱 SMA 闩锁手动分离拉锁从手套箱外壳内抽出；松开安装点（2 个）线束，然后将 SMA 总成从手套箱拔出。

安装

  1. 将手套箱 SMA 闩锁手动分离拉锁送入手套箱外壳内；确保线束进入安装点（2 个），然后将 SMA 总成臂插入手套箱盖门。
  2. 将手套箱 SMA 闩锁总成放入手套箱总成，然后安装将 SMA 固定到手套箱总成的螺钉（2 个）。
    2 Nm (1.5 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 套筒扳手
  3. 将内侧和外侧 SMA 定位器垫板放到手套箱总成，然后安装将垫板固定到总成的螺钉（4 个）。
    2 Nm (1.5 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 套筒扳手
  4. 将 USB 插口放入手套箱，然后安装螺钉（2 个），并固定将插口安装到手套箱的卡子。
    3 Nm (2.2 lbs-ft)
    注
    确保手套箱 USB 插座平整。
    提示
    推荐使用以下工具：
    • T20 套筒扳手
  5. 连接手套箱电气连接器（3 个）。

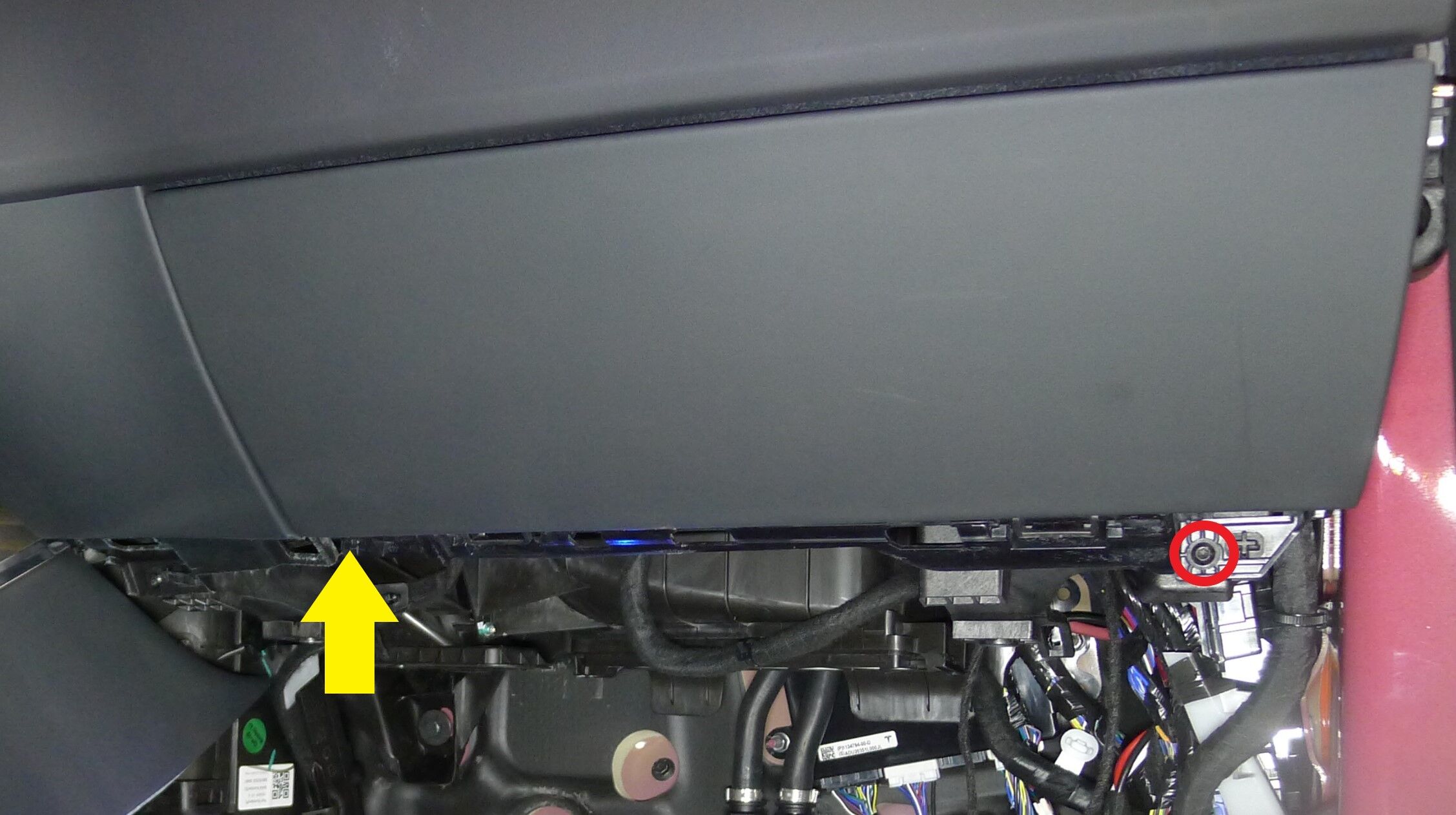

  6. 将手套箱放入仪表板内，然后安装将手套箱固定到仪表板的螺钉（5 个）。
    3 Nm (2.2 lbs-ft)
    注
    首先安装手套箱顶部的螺钉，然后关闭盖子以安装底部螺钉。如有需要，可手动打开手套箱。
    提示
    推荐使用以下工具：
    • T20 套筒扳手
  7. 如有配备：安装副驾位膝部气囊请参阅 膝部气囊 - 副驾位（拆卸和更换）。
  8. 安装副驾位脚部空间盖板。请参阅 盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  9. 安装仪表板右侧中间饰板。请参阅 饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
  10. 连接低压电源。请参阅 低压电源（断开和连接）。
  11. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
