X671A

Tesla Part Number
1042591-00-A
Connector
SUMITOMO 6098-5695
Color
WH

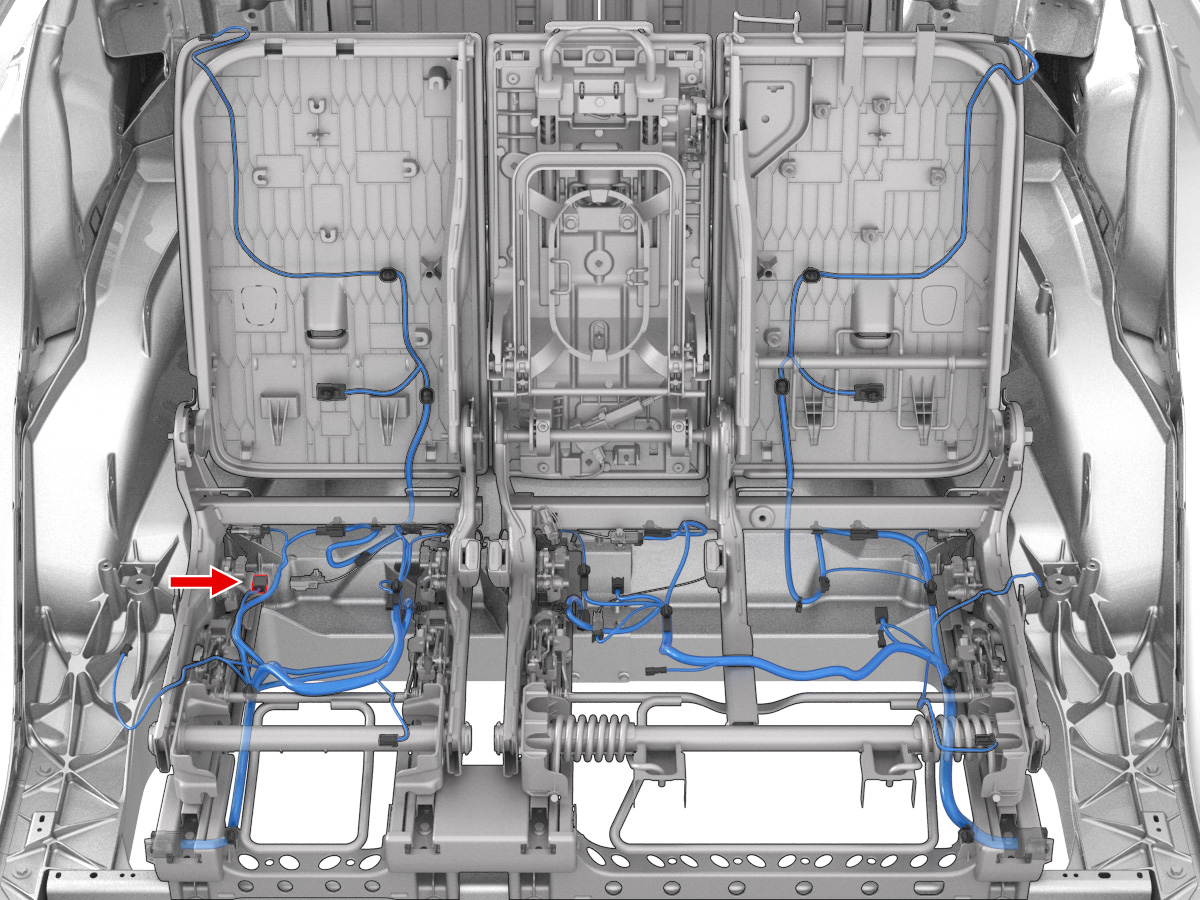

Connector Location:

Connector Pinout

Connector Details

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1SUMITOMO8240-02151.5x0.64FBK0.50X942M_112
2unused
3unused
4SUMITOMO8240-02151.5x0.64FVT0.50X942M_117
5SUMITOMO8240-02151.5x0.64FBU0.35X942M_12
6unused
7unused
8SUMITOMO8240-02151.5x0.64FBK0.35X942M_113
